ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ CNC 1

Transcript

1 ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ 1

2 ΟΡΙΣΜΟΣ Οι εργαλειομηχανές με αριθμητικό προγραμματισμό εργασίας, γνωστές ως, (Computer Numerically Controlled), είναι μηχανήματα που ελέγχονται από ηλεκτρονικούς υπολογιστές. Τα μηχανήματα αυτά τροφοδοτούνται με ειδικά προγράμματα, αποτελούμενα εξ ολοκλήρου από αριθμούς (νούμερα) και κώδικες. Οι κώδικες αντιπροσωπεύουν ο καθένας και μια κίνηση ή εργασία και δίνουν εντολές σε ειδικά σχεδιασμένους κινητήρες ή σε άλλα εξαρτήματα, τα οποία διεκπεραιώνουν την εργασία αυτόματα. 2

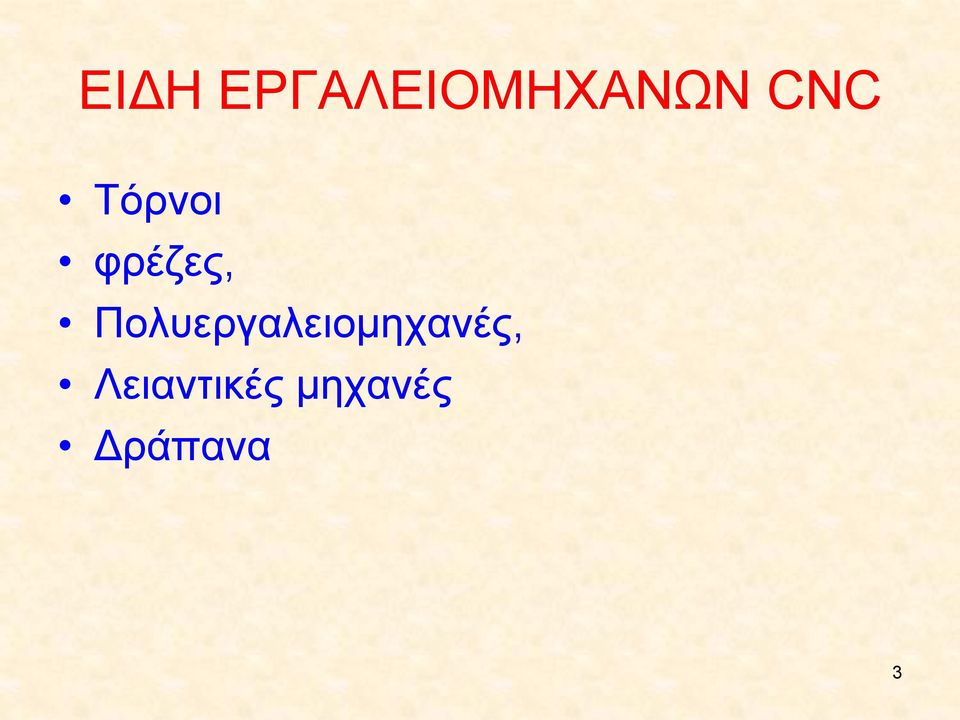

3 ΕΙΔΗ ΕΡΓΑΛΕΙΟΜΗΧΑΝΩΝ Τόρνοι φρέζες, Πολυεργαλειομηχανές, Λειαντικές μηχανές Δράπανα 3

4 Σύγκριση με Άλλες Αυτόματες Εργαλειομηχανές Στις εργαλειομηχανές δε γίνεται καμιά αλλαγή ή ρύθμιση πάνω στην ίδια την εργαλειομηχανή. Όλες οι αλλαγές, ρυθμίσεις, υπολογισμοί κτλ γίνονται μακριά από τη μηχανή και μέσα στο πρόγραμμα, που όταν ελεγχθεί τροφοδοτείται στην εργαλειομηχανή για να αρχίσει η παραγωγή. 4

5 Σύγκριση Βιομηχανικών και Εκπαιδευτικών Εργαλειομηχανών Οι βιομηχανικές εργαλειομηχανές, είναι βαριά μηχανήματα, που μπορούν να εργάζονται με ψηλές ταχύτητες, μεγάλες προωθήσεις και μεγάλα βάθη κοπής, που χρησιμοποιούν μεγάλες ποσότητες ψυκτικού υγρού, δουλεύουν με μεγάλη ακρίβεια 0,001 mm και επεξεργάζονται οποιοδήποτε μέταλλο. Xχρησιμοποιούνται από τις βιομηχανίες για εργασίες ομαδικής ή μαζικής παραγωγής και για εργασίες ακρίβειας. Έχουν ως βασικά τους χαρακτηριστικά τα πολύ ψηλά Κόστα επένδυσης και τη μεγάλη ακρίβεια. 5

6 Σύγκριση Βιομηχανικών και Εκπαιδευτικών Εργαλειομηχανών Οι εκπαιδευτικές εργαλειομηχανές προγραμματίζονται και λειτουργούν με τον ίδιο τρόπο, όπως και οι βιομηχανικές, έχουν όμως μικρότερο μέγεθος μικρότερη δυναμικότητα επεξεργάζονται μαλακά συνήθως μέταλλα έχουν σχετικά μικρότερη ακρίβεια (0,01 mm) και δεν μπορούν να χρησιμοποιηθούν για μαζική παραγωγή, αλλά μόνο για εκπαίδευση. 6

7 Σημασία της Τεχνολογίας Είναι πολύ μεγάλης σημασίας 1. Η αύξηση της παραγωγικότητας, που επιτυγχάνεται με την εισαγωγή της τεχνολογίας αυτής 2. Η βελτίωση της ποιότητας και ακρίβειας 3. Η τυποποίηση και 4. η εναλλαξιμότητα των προϊόντων που παράγει η βιομηχανία. 7

8 Πλεονεκτήματα των Εργαλειομηχανών 1. Σχετικά μικρές χρονικές απαιτήσεις για προετοιμασία. 2. Αποδοτική λειτουργία. 3. Δυνατότητα χρήσης όλης τους της δυναμικότητας 4. Διεκπεραίωση της εργασίας πιο σύντομα 5. Ακριβής έλεγχος της παραγωγής 6. Σύντομη ειδίκευση των χειριστών. 7. Μεγάλη ακρίβεια 8. Περιορισμός σε μεγάλο βαθμό της σπατάλης υλικών. 8

9 Μειονεκτήματα των Εργαλειομηχανών 1. Πολύ ψηλά Κόστα επενδύσεων 2. Ψηλά Κόστα συντήρησης. 3. Περιορισμοί στη χρήση. 4. Απαιτούν πολύ προσεκτικό και μελετημένο προγραμματισμό. 9

10 Χρήσεις των εργαλειομηχανών Για κατασκευές μαζικής παραγωγής Για κατασκευές ομαδικής παραγωγής Για εργασίες, όχι πάρα πολύ μεγάλου αριθμού τεμαχίων, οι οποίες είναι επαναλαμβανόμενες. Για κατασκευές ακριβείας, όπως για παράδειγμα καλούπια ή και άλλα εξαρτήματα, που πρέπει να έχουν εναλλαξιμότητα. Για εργασίες που έχουν πολύπλοκα σχήματα και καμπύλες 10

11 Προγραμματισμός Εργαλειομηχανών Κάθε εργαλειομηχανή είναι εφοδιασμένη με ένα δικό της πρόγραμμα λειτουργίας, ανάλογα με την τεχνολογία της, τη γλώσσα προγραμματισμού της, τον τύπο της, τους άξονες κίνησης της κτλ. Το πρόγραμμα αυτό παρέχει με τον ένα ή τον άλλο τρόπο, έναν τύπο με τον οποίο συντάσσεται το πρόγραμμα κατασκευής ή το κατασκευαστικό πρόγραμμα (part-program) του τεμαχίου. Η σύνταξη μπορεί να γίνει από τον ίδιο το χειριστή με το χέρι (manual part-programming) ή με τη βοήθεια ειδικών προγραμμάτων και τη χρήση ηλεκτρονικού υπολογιστή (computer aided part-programming). 11

12 Προγραμματισμός Εργαλειομηχανών Τροφοδότηση Προγράμματος 1. Τροφοδότηση απευθείας στην εργαλειομηχανή. 2. Τροφοδότηση με μαγνητοταινία. 3. Τροφοδότηση με διάτρητη ταινία. 4. Τροφοδότηση με δισκέτα. 5. Τροφοδότηση με Ψηφιακό δίσκο (CD) 6. Τροφοδότηση μέσω προσωπικού υπολογιστή (PC). 12
