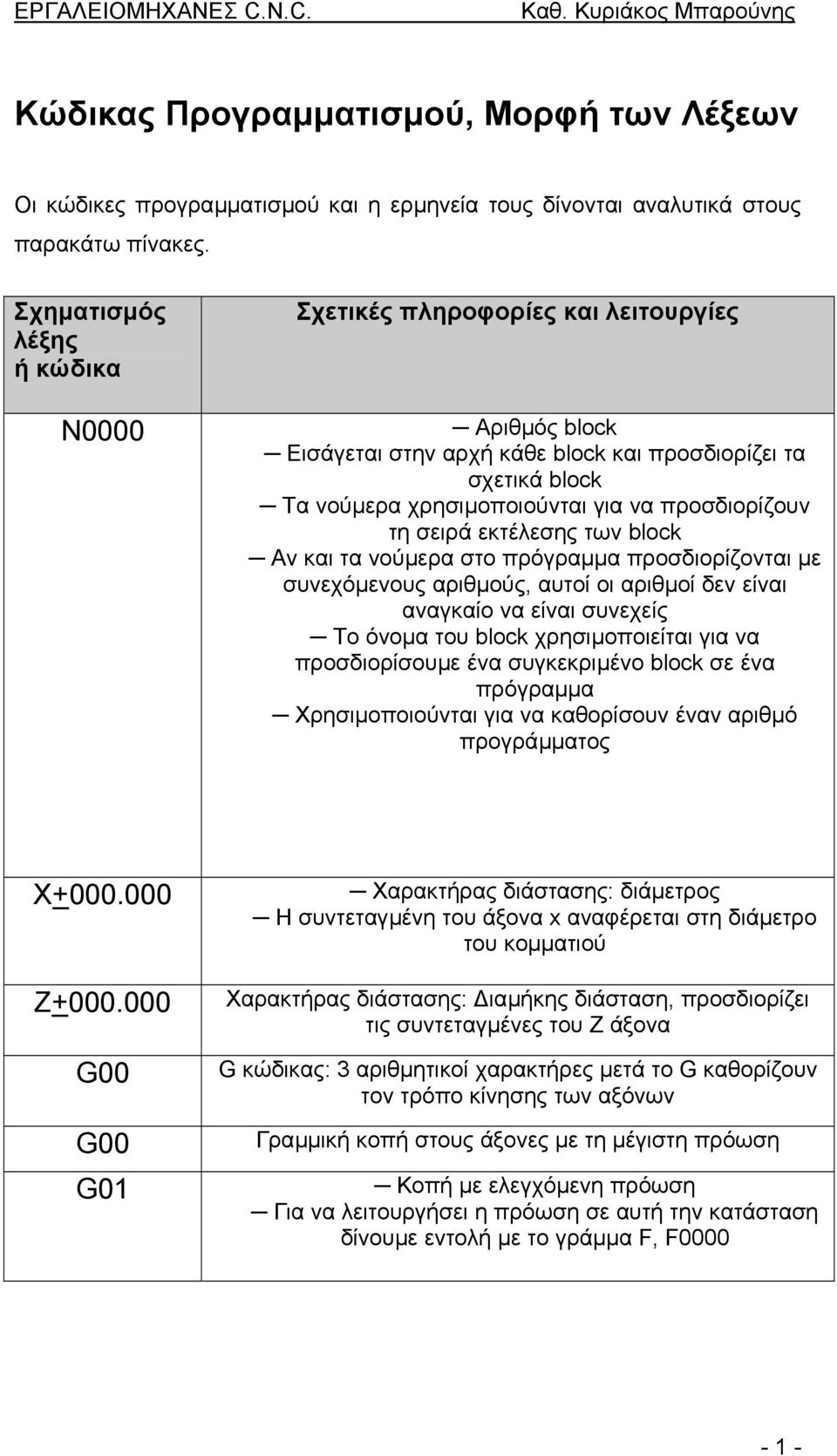

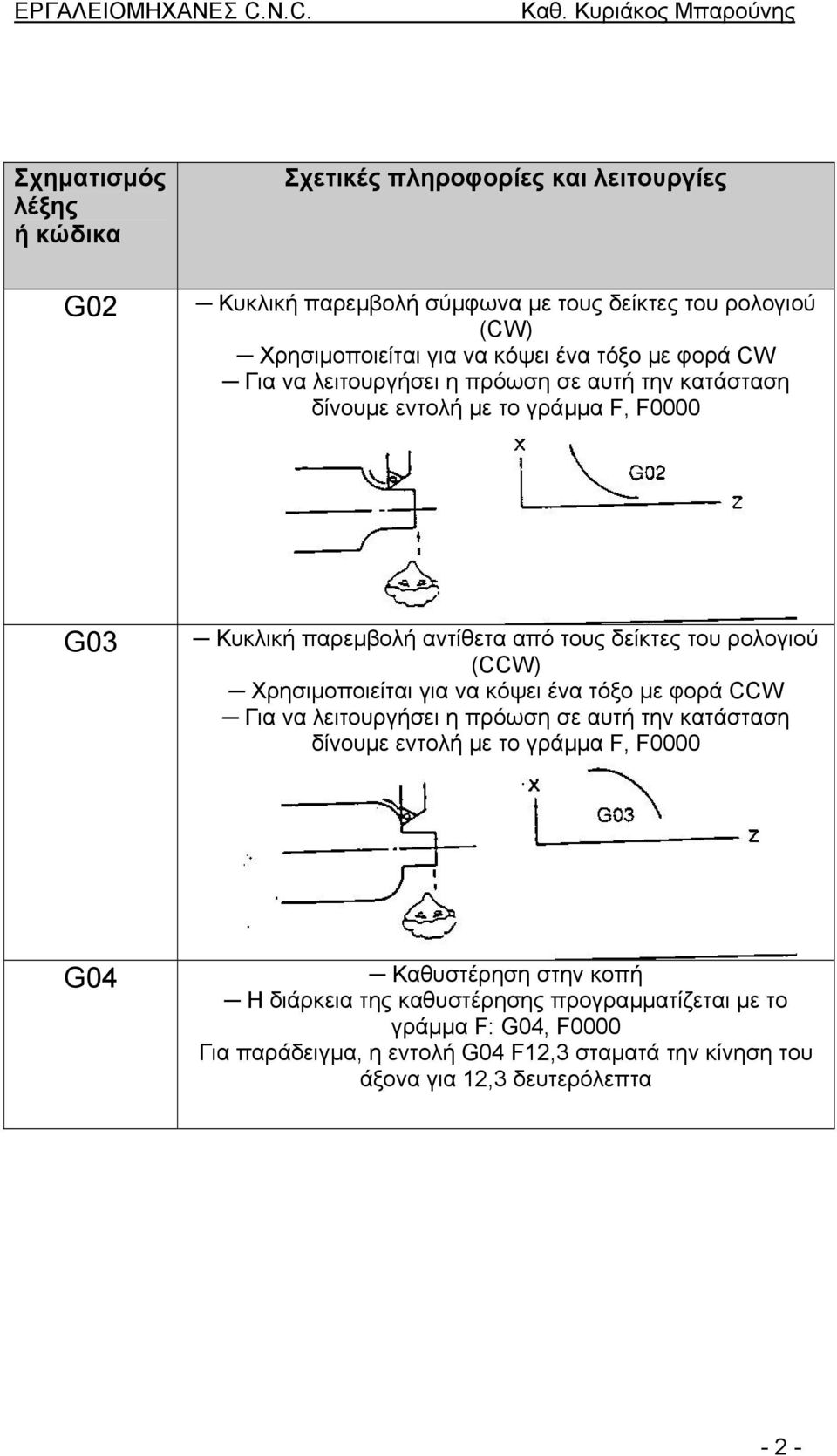

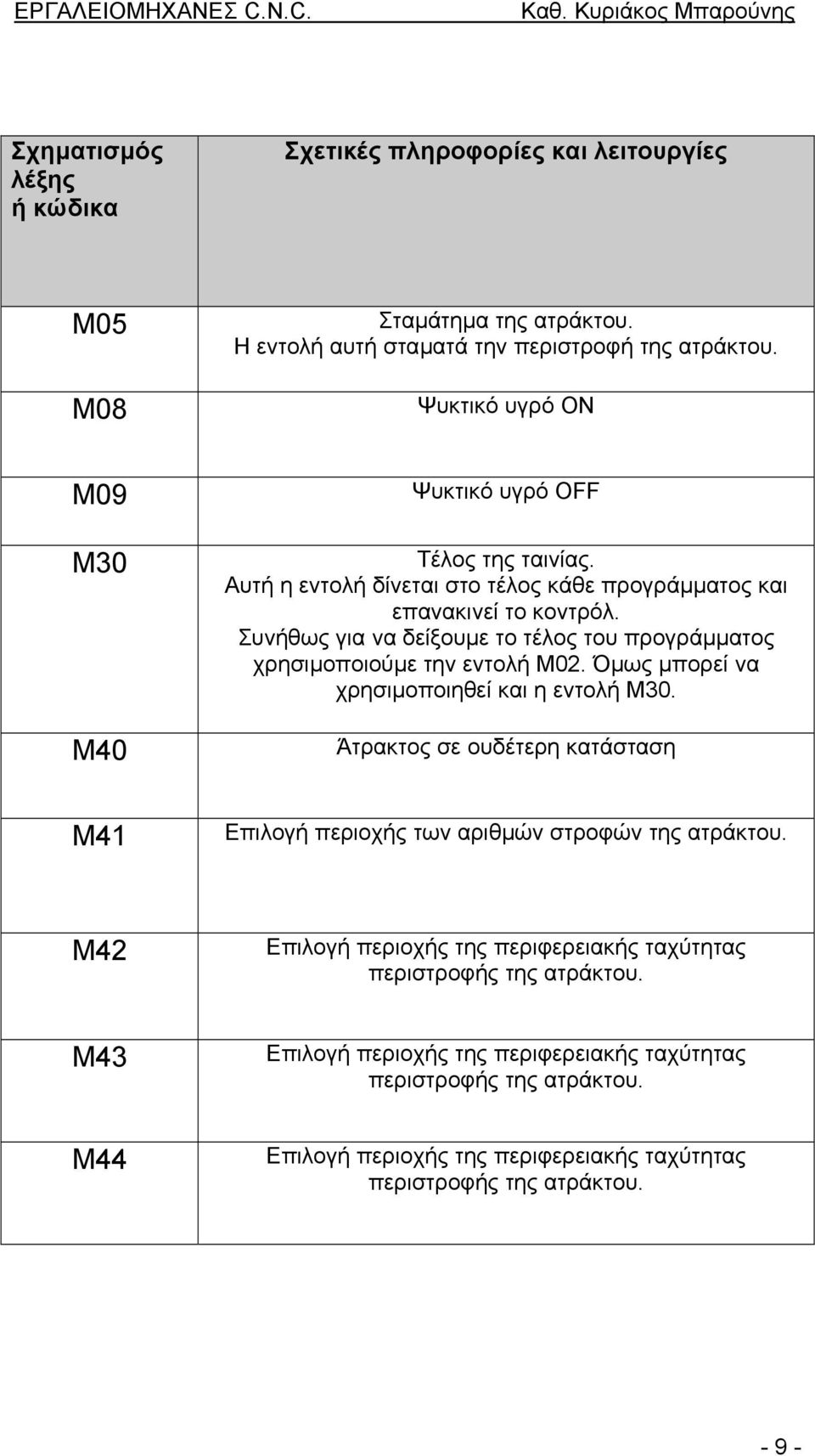

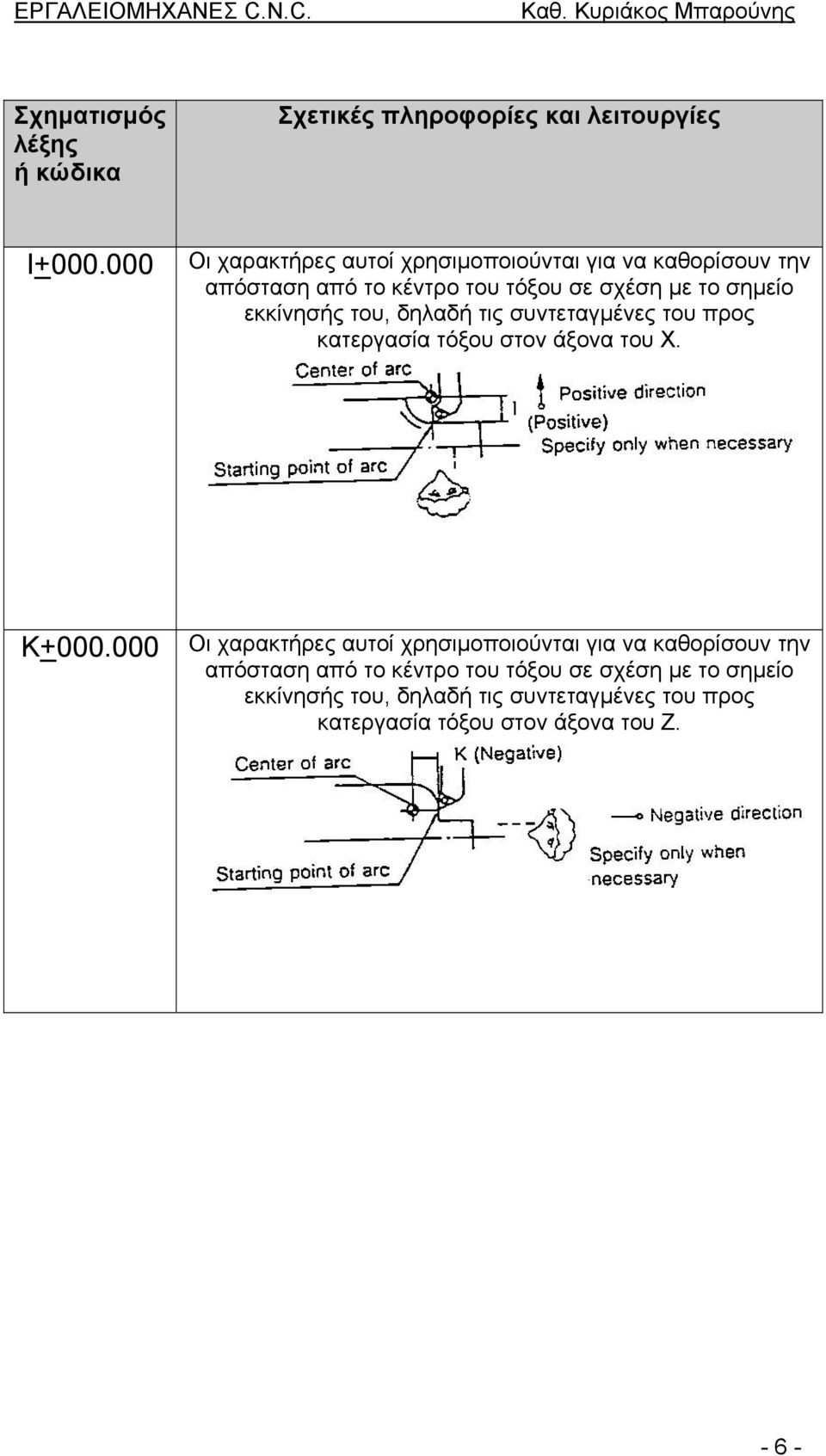

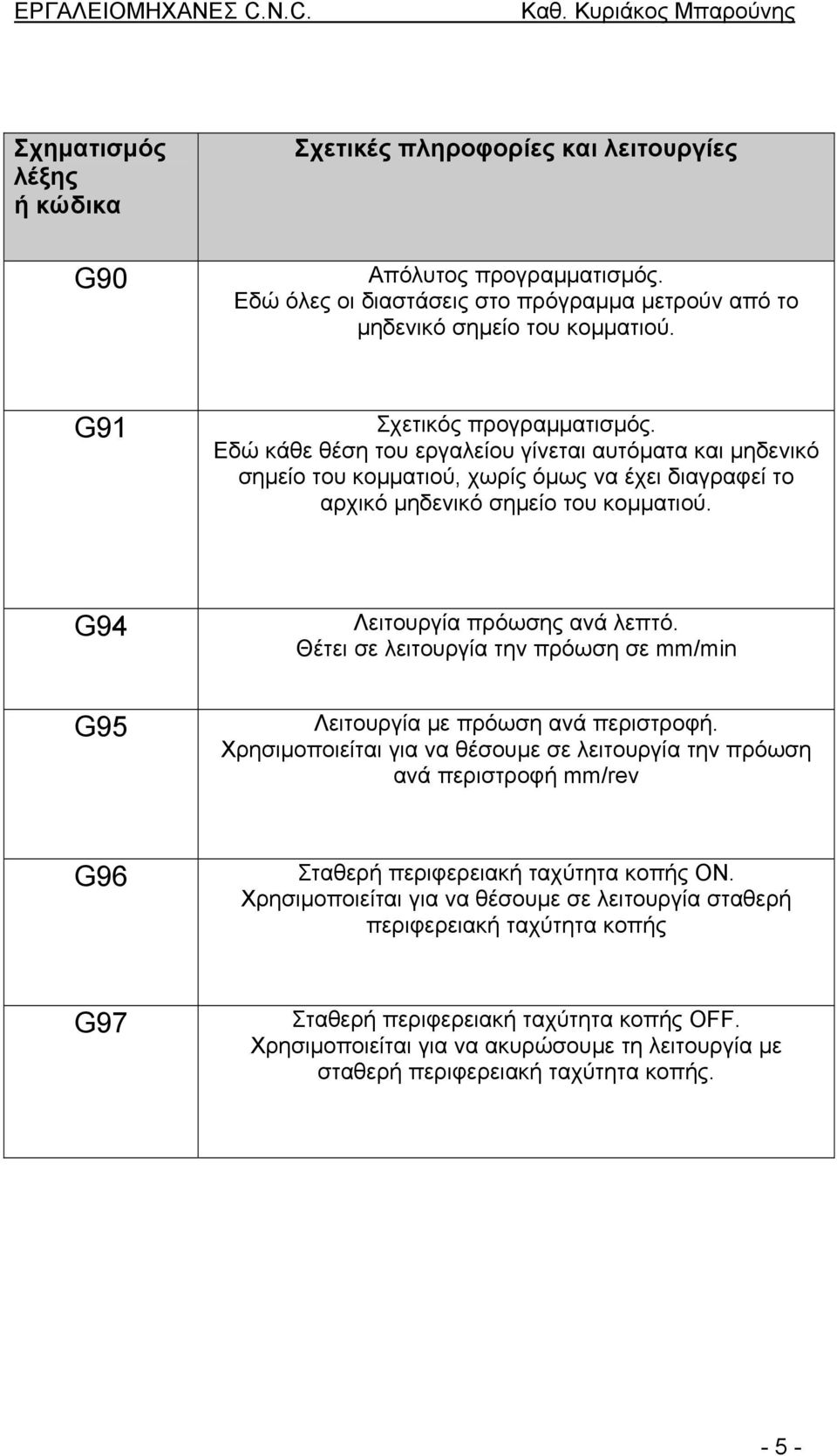

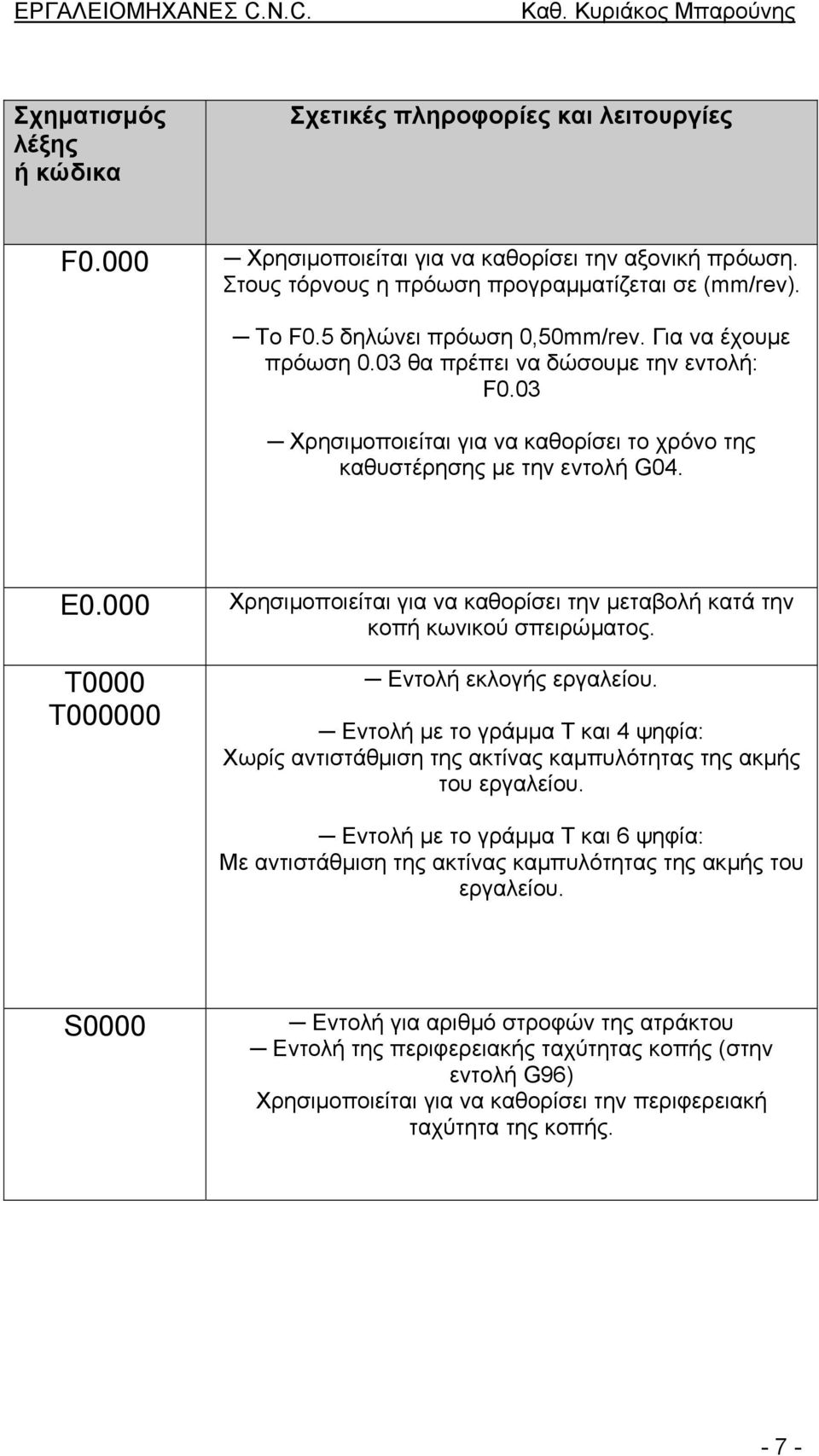

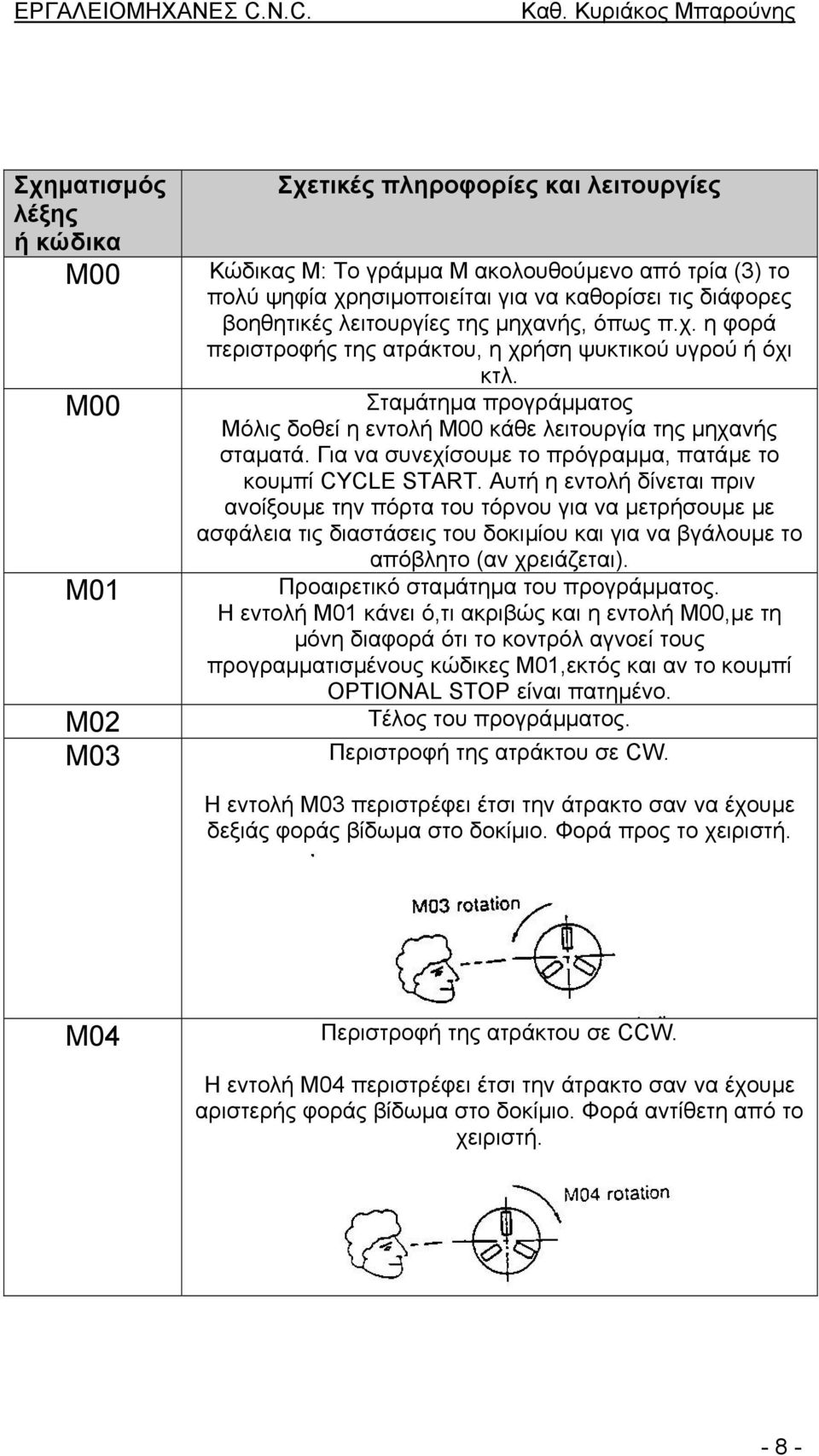

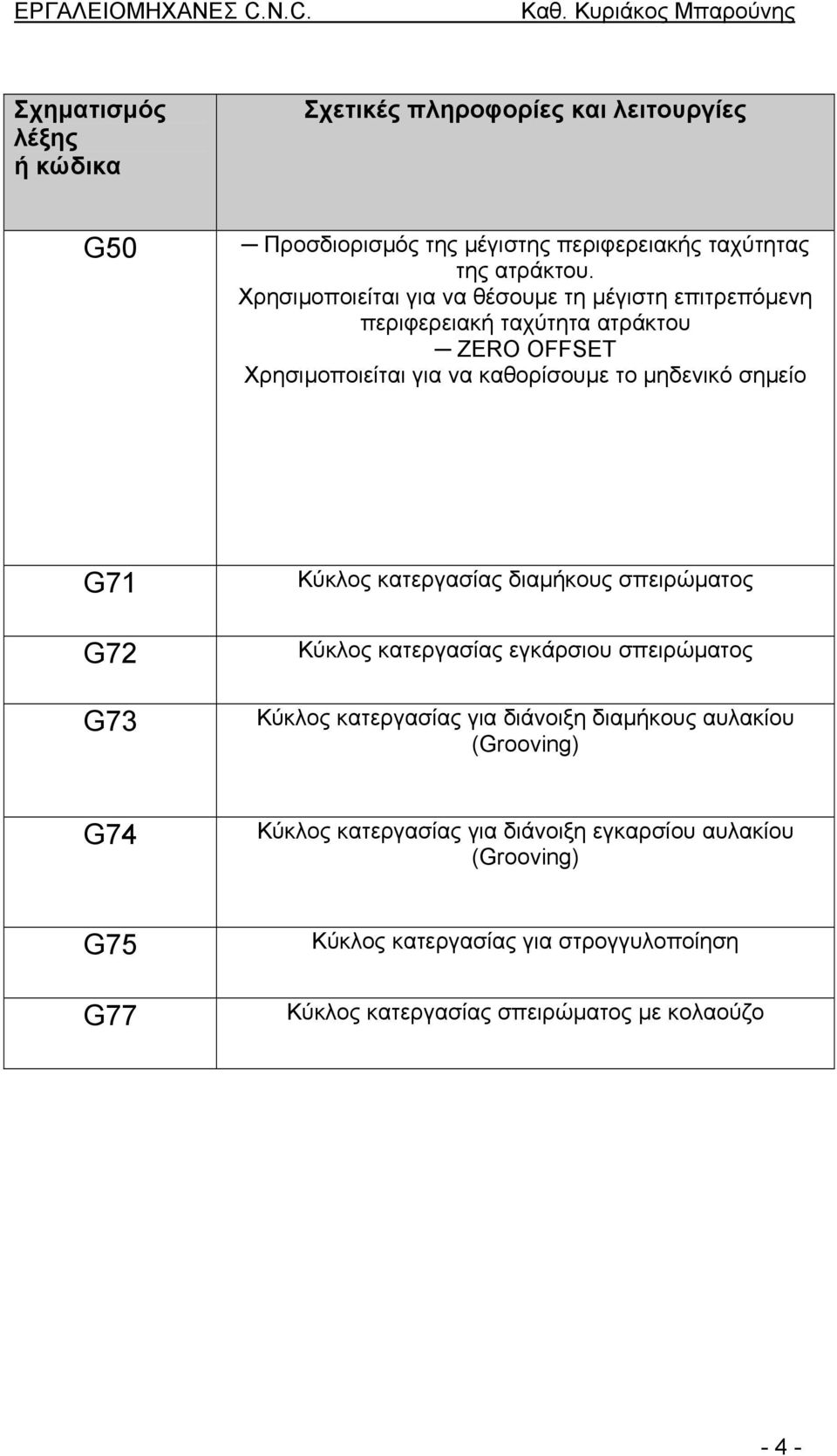

Κώδικας Προγραµµατισµού, Μορφή των Λέξεων

Μηχανουργικές κατεργασίες με χρήση Η/Υ για βιομηχανική παραγωγή

Προγραμματισμός Εργαλειομηχανών CNC Ο προγραμματισμός για την κατεργασία ενός τεμαχίου σε εργαλειομηχανή, με ψηφιακή καθοδήγηση, γίνεται με τον κώδικα μηχανής. Πρόκειται για μια σειρά τυποποιημένων εντολών,

ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Δημιουργία 12 ασκήσεων ΜΗΧΑΝΟΥΡΓΕΙΟΥ CNC με την βοήθεια του λογισμικού AUTOCAD

Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Δημιουργία 12 ασκήσεων ΜΗΧΑΝΟΥΡΓΕΙΟΥ CNC με την βοήθεια του λογισμικού AUTOCAD Σπουδαστές: Κίτσος Χαράλαμπος Α.Μ. 41837 Τσολάκης

ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ: ΣΚΙΤΤΙ ΗΣ ΦΙΛΗΜΩΝ

ΑΝΩΤΑΤΟ ΕΚΠΑΙ ΕΥΤΙΚΟ Ι ΡΥΜΑ ΠΕΙΡΑΙΑ ΤΕΧΝΟΛΟΓΙΚΟΥ ΤΟΜΕΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΙΤΛΟΣ: Επεξήγηση της χρήσης των κωδικών που χρησιµοποιούνται στον προγραµµατισµό µηχανών

ΘΕΜΑ ΠΤΥΧΙΑΚΗΣ: ΗΜΙΟΥΡΓΙΑ ΑΣΚΗΣΕΩΝ ΦΡΕΖΑΣ ΚΑΙ ΤΟΡΝΟΥ ΓΙΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ ΕΡΓΑΛΕΙΟΜΗΧΑΝΩΝ CNC ΜΕ ΚΩ ΙΚΟΥΣ G, M ΓΙΑ ΕΚΠΑΙ ΕΥΤΙΚΟΥΣ ΣΚΟΠΟΥΣ.

1 ΑΝΩΤΑΤΟ ΕΚΠΑΙ ΕΥΤΙΚΟ Ι ΡΥΜΑ ΠΕΙΡΑΙΑ Τ.Τ. ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε. ΤΟΜΕΑΣ ΚΑΤΑΣΚΕΥΑΣΤΙΚΟΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΣΠΟΥ ΑΣΤΕΣ : ΚΑΡΑΛΗΣ ΠΑΝΑΓΙΩΤΗΣ ΜΕ ΑΜ 30040 ΛΙΒΑΣΙ ΗΣ ΓΙΩΡΓΟΣ

Συμβατικός προγραμματισμός CNC. κέντρα τόρνευσης

Συμβατικός προγραμματισμός CNC κέντρα τόρνευσης Κέντρα τόρνευσης Δομή προγράμματος Αρχές προγραμματισμού Τυποποιημένες εντολές Παραδείγματα Γ.Βοσνιάκος-2013 Συμβατικός προγραμματισμός CNC Άδεια Χρήσης

Eur.Ing. Δρ. Φ. Σκιττίδης. xxi ΠΕΡΙΕΧΟΜΕΝΑ

Eur.Ing. Δρ. Φ. Σκιττίδης ΠΕΡΙΕΧΟΜΕΝΑ xxi ΚΕΦΑΛΑΙΟ 1. ΣΥΣΤΗΜΑΤΑ ΑΡΙΘΜΗΤΙΚΟΥ ΕΛΕΓΧΟΥ 1.1 Ορισμός του αριθμητικού ελέγχου. 1 1.2 Ιστορική εξέλιξη του αριθμητικού ελέγχου. 1 1.3 Η εξέλιξη της τεχνολογίας

Συμβατικός προγραμματισμός κέντρων κατεργασιών CNC

Συμβατικός προγραμματισμός κέντρων κατεργασιών CNC Αρχές προγραμματισμού Τυποποιημένες εντολές Μη τυποποιημένες εντολές Φασεολόγια Εργαλεία Γ.Βοσνιάκος-2014 Προγραμματισμός κέντρων κατεργασιών Άδεια Χρήσης

Συστήµατα Computer Aided Manufacturing - CAM

Συστήµατα Computer Aided Manufacturing - CAM Σχεδιασµός της διαδικασίας παραγωγής τεµαχίων σε ψηφιακά καθοδηγούµενες εργαλειοµηχανές Στόχος του λογισµικού CAM: Η δηµιουργία του προγράµµατος ψηφιακής καθοδήγησης

Λυμένες ασκήσεις εργαλειομηχανών CNC (φρέζας, τόρνου) με χρήση προγραμματισμού G,M Για εκπαιδευτικούς σκοπούς

ΑΝΩΤΑΤΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΠΕΙΡΑΙΑ ΤΕΧΝΟΛΟΓΙΚΟΥ ΤΟΜΕΑ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε. Λυμένες ασκήσεις εργαλειομηχανών CNC (φρέζας, τόρνου) με χρήση προγραμματισμού G,M Για εκπαιδευτικούς σκοπούς ΠΤΥΧΙΑΚΗ

ΕΞΟΙΚΕΙΩΣΗ ΜΕ ΤΟΝ ΤΟΡΝΟ C.N.C. OKUMA

ΕΞΟΙΚΕΙΩΣΗ ΜΕ ΤΟΝ ΤΟΡΝΟ C.N.C. OKUMA 1. ΕΚΚΙΝΗΣΗ ιακόπτης ισχύος ΟΝ (βρίσκεται στην αριστερή πλευρά του τόρνου) ιακόπτης control ON (βρίσκεται επάνω στο control του τόρνου) Μετά το πάτηµα αυτού του διακόπτη,

Εργαλειομηχανές CNC. Χαρακτηριστικά κώδικα G (ISO) -2/4-

Χαρακτηριστικά κώδικα G (ISO) -1/4- Ορισμός Είναι η γλώσσα προγραμματισμού των ΕΜ CNC Συντάσσεται όπως οι περισσότερες γλώσσες προγραμματισμού των υπολογιστών και μπορεί να φέρει λογικές πράξεις και επαναλήψεις

Ασκήσεις κοπής σε τόρνο

Ασκήσεις κοπής σε τόρνο. Σε τόρνο γίνεται κατεργασία άξονα από χάλυβα St 60. µε δύο παράλληλα εργαλειοφορεία ταυτόχρονα, όπως φαίνεται στο Σχ.. ίνονται: ιάµετροι κατεργασίας: d = 300 mm, d = 00 mm. Κοινή

ΠΕΙΡΑΜΑΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΦΘΟΡΑΣ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ

ΠΕΙΡΑΜΑΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΦΘΟΡΑΣ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΠΕΙΡΑΜΑΤΙΚΗΣ ΙΑ ΙΚΑΣΙΑΣ Αρχικά γίνεται η προετοιµασία της εργαλειοµηχανής. Το κάθε κατεργαζόµενο τεµάχιο, πριν υποστεί την τελική κατεργασία

ΜΕΛΕΤΗ ΚΑΙ ΠΕΙΡΑΜΑΤΙΚΟΣ ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΤΗΣ ΑΠΟΛΗΞΗΣ (BURR) ΣΕ ΚΑΤΕΡΓΑΣΙΕΣ ΙΑΤΡΗΣΗΣ EN AW 2007

ΜΕΛΕΤΗ ΚΑΙ ΠΕΙΡΑΜΑΤΙΚΟΣ ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΤΗΣ ΑΠΟΛΗΞΗΣ (BURR) ΣΕ ΚΑΤΕΡΓΑΣΙΕΣ ΙΑΤΡΗΣΗΣ EN AW 2007 Καθ. Αριστομένης Αντωνιάδης Καθ. Νικόλαος Μπιλάλης Καθ. Γεώργιος Σταυρουλάκης Ιωάννης Μαρακάκης Πολυτεχνείο

1) Υλικό κοµµατιού ( ΑΡΧΙΚΗ ΜΟΡΦΗ ΚΟΜΜΑΤΙΟΥ )

Τ.Ε.Ι.: ΛΑΡΙΣΑΣ Σ.ΤΕ.Γ. ΤΜΗΜΑ: Γεωργικών Μηχανών & Αρδεύσεων ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟΥ 4 & 5 : Κατασκευή κυλινδρικού δοκιµίου. 1 η Εργαλειοµηχανή: Τόρνος ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 3 η ΜΑΘΗΜΑ: Μηχανολογικό Εργαστήριο

ΑΣΚΗΣΗ ΤΟΡΝΟΥ. ΑΡΧΙΚΟ ΚΟΜΜΑΤΙ, ΚΟΜΜΕΝΟ ΣΤΟ ΠΡΙΟΝΙ, ΑΠΟ ΑΤΡΑΚΤΟ ΕΜΠΟΡΙΟΥ Ø 30x5m. ίδονται

ΑΣΚΗΣΗ ΤΟΡΝΟΥ ΑΡΧΙΚΟ ΚΟΜΜΑΤΙ, ΚΟΜΜΕΝΟ ΣΤΟ ΠΡΙΟΝΙ, ΑΠΟ ΑΤΡΑΚΤΟ ΕΜΠΟΡΙΟΥ Ø 30x5m. ΙΑΣΤΑΣΕΩΝ Ø 30 Χ 150 20 Μ16x2 15 80 D α 2 +β 2 95 ίδονται 1) Υλικό κοµµατιού : Χάλυβας St.37. 2) Υλικό εργαλείου : Ταχυχάλυβας,

ΚΛΕΟΠΑΤΡΑ ΚΑΛΑΜΠΟΚΑ ΨΗΦΙΑΚΗ ΚΑΘΟΔΗΓΗΣΗ ΚΕΝΤΡΩΝ ΤΟΡΝΕΥΣΗΣ CONTROLS HAAS, FANUC, SIEMENS & HEIDENHEIN

33 ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΑΡΑΓΩΓΗΣ & ΔΙΟΙΚΗΣΗΣ ΕΡΓΑΣΤΗΡΙΟ ΜΙΚΡΟΚΟΠΗΣ & ΚΑΤΑΣΚΕΥΑΣΤΙΚΗΣ ΠΡΟΣΟΜΟΙΩΣΗΣ ΜΕ ΨΗΦΙΑΚΗ ΚΑΘΟΔΗΓΗΣΗ ΚΕΝΤΡΩΝ ΤΟΡΝΕΥΣΗΣ CONTROLS HAAS, FANUC, SIEMENS & HEIDENHEIN ΚΛΕΟΠΑΤΡΑ

Φρεζάρισμα. Με το φρεζάρισμα μπορούμε να κατεργαστούμε επίπεδες ή καμπύλες επιφάνειες, εσοχές, αυλάκια ακόμα και οδοντωτούς τροχούς.

ΦΡΕΖΕΣ ΦΡΕΖΕΣ Είναι εργαλειομηχανές αφαίρεσης υλικού από διάφορες εργασίες με μηχανική κοπή. Η κατεργασία διαμόρφωσης των μεταλλικών υλικών στη φρέζα, ονομάζεται φρεζάρισμα. Φρεζάρισμα Με το φρεζάρισμα

ΑΡΧΙΜΗ ΗΣ: ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑ ΩΝ ΣΤΑ Τ.Ε.Ι. (ΕΕΟΤ) ΙΕΞΑΓΩΓΗ ΠΕΙΡΑΜΑΤΩΝ

ΙΕΞΑΓΩΓΗ ΠΕΙΡΑΜΑΤΩΝ ΚΟΠΤΙΚΑ ΕΡΓΑΛΕΙΑ Τα κοπτικά εργαλεία που χρησιµοποιήθηκαν είναι της εταιρείας Kennametal (Εικόνα 1), κοπτικά KC725M µε πολλαπλές στρώσεις TiN/TiCN/TiN, υψηλής απόδοσης και σχεδιασµένα

ΘΕΜΑ ΠΤΥΧΙΑΚΗΣ ΕΡΓΑΣΙΑΣ

ΑΝΩΤΑΤΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΠΕΙΡΑΙΑ ΤΤ. ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε. ΤΟΜΕΑΣ ΚΑΤΑΣΚΕΥΑΣΤΙΚΟΣ ΘΕΜΑ ΠΤΥΧΙΑΚΗΣ ΕΡΓΑΣΙΑΣ ΑΝΑΠΤΥΞΗ XLS ΓΙΑ ΤΟΝ ΥΠΟΛΟΓΙΣΜΟ ΤΩΝ ΣΥΝΤΕΤΑΓΜΕΝΩΝ ΤΩΝ

ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ 1

ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ 1 Τόρνος / Συμβατικός και CNC Assistant Prof. John Kechagias Mechanical Engineer, Ph.D. Κατηγορίες τορναρίσματος 2 Με βάση τις κινήσεις του κοπτικού, την τοποθέτηση του ως προς

Μηχανουργικές Κατεργασίες. Τόρνευση- Φασεολόγιο. Μηχανουργικές Κατεργασίες, Διδάσκων: Δρ. Δημητρέλλου Σωτηρία, Μηχ/γος Μηχ/κός

Μηχανουργικές Κατεργασίες Τόρνευση- Φασεολόγιο Μηχανουργικές Κατεργασίες, Διδάσκων: Δρ. Δημητρέλλου Σωτηρία, Μηχ/γος Μηχ/κός Κατεργασία κοπής με τόρνο Κατεργασία κοπής με τόρνο Αρχικοί έλεγχοι λειτουργίας

Άσκηση µελέτης τόρνευσης

Άσκηση µελέτης τόρνευσης Σχήµα : Άξονας για κατεργασία σε τόρνο revolver Χαρακτηριστικά τόρνευσης Στροφές τόρνου: 60 200 250 35 400 500 630 800. Προώσεις: 0.06 0.08 0.0 0.25 0.6 0.20 0.25 0.35 0.40 0.50

ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ & ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΠΑΡΑΓΩΓΗΣ & ΑΥΤΟΜΑΤΙΣΜΟΥ «ΕΚΤΙΜΗΣΗ ΚΟΣΤΟΥΣ ΔΙΕΡΓΑΣΙΑΣ ΤΟΡΝΕΥΣΗΣ»

ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ & ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΠΑΡΑΓΩΓΗΣ & ΑΥΤΟΜΑΤΙΣΜΟΥ «ΕΚΤΙΜΗΣΗ ΚΟΣΤΟΥΣ ΔΙΕΡΓΑΣΙΑΣ ΤΟΡΝΕΥΣΗΣ» ΕΡΓΑΣΙΑ ΣΤΑ ΠΛΑΙΣΙΑ ΤΟΥ ΜΑΘΗΜΑΤΟΣ «ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ»

ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΠΑΡΑΓΩΓΗΣ & ΑΥΤΟΜΑΤΙΣΜΟΥ Διευθυντής Καθ. Γ. Χρυσολούρης

ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ & ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΠΑΡΑΓΩΓΗΣ & ΑΥΤΟΜΑΤΙΣΜΟΥ Διευθυντής Καθ. Γ. Χρυσολούρης «ΕΚΤΙΜΗΣΗ ΚΟΣΤΟΥΣ ΔΙΕΡΓΑΣΙΑΣ ΤΟΡΝΕΥΣΗΣ» ΕΡΓΑΣΙΑ ΣΤΑ ΠΛΑΙΣΙΑ

Εκτέλεση προγράμματος

ιεπιφάνεια controller Επισκόπηση λειτουργιών CNC Επισκόπηση λειτουργιών DNC Επικοινωνίες 1 2 Αυτόματα Εκτέλεση προγράμματος παραγωγή Χειροκίνητα για απλές λίγες κινήσεις Εντολή προς εντολή για έλεγχο ορθότητας

7.2. ΤΟΡΝΟΙ. Σχήμα 111

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 109 7.2. ΤΟΡΝΟΙ Ο τόρνος είναι ιστορικά η αρχαιότερη ίσως εργαλειομηχανή που χρησιμοποίησε ο άνθρωπος, προερχόμενη κατά πάσα πιθανότητα από τον τροχό του αγγειοπλάστη. Στο σχήμα

ΗΛΕΚΤΡΟΝΙΚΟΣ ΠΙΝΑΚΑΣ F3-9000 ΜΕ ΕΠΙΤΗΡΗΤΗ ΦΑΣΕΩΝ ΓΙΑ ΤΡΙΦΑΣΙΚΟΥΣ ΚΙΝΗΤΗΡΕΣ

ΗΛΕΚΤΡΟΝΙΚΟΣ ΠΙΝΑΚΑΣ F3-9000 ΜΕ ΕΠΙΤΗΡΗΤΗ ΦΑΣΕΩΝ ΓΙΑ ΤΡΙΦΑΣΙΚΟΥΣ ΚΙΝΗΤΗΡΕΣ ΣΥΝ ΕΣΜΟΛΟΓΙΑ ΕΞΟ ΟΣ ΓΙΑ ΜΟΤΕΡ 380Vac 1.-2.-3. ΤΡΟΦΟ ΟΣΙΑ ΜΟΤΕΡ 380Vac ΦΑΣΕΙΣ. 4. ΟΥ ΕΤΕΡΟΣ ΜΟΤΕΡ. 5. ΓΕΙΩΣΗ ΜΟΤΕΡ. ΕΙΣΟ ΟΣ ΙΚΤΥΟΥ

Στους γονείς μου, Κωνσταντίνο και Αθηνά

1 Στους γονείς μου, Κωνσταντίνο και Αθηνά 2 Η εργασία αυτή αποτελεί σταθμό στα φοιτητικά μου χρόνια. Εκτός του ότι σηματοδοτεί την λήξη των σπουδών μου, με εφοδίασε με γνώσεις και εμπειρίες οι οποίες θα

CAD/CAM I (ΘΕΩΡΙΑ) ΔΙΔΑΣΚΩΝ : ΝΤΙΝΤΑΚΗΣ ΙΩΑΝΝΗΣ (MSc) Καθηγητής Εφαρμογών ΚΑΡΔΙΤΣΑ 2011

CAD/CAM I (ΘΕΩΡΙΑ) ΔΙΔΑΣΚΩΝ : ΝΤΙΝΤΑΚΗΣ ΙΩΑΝΝΗΣ (MSc) Καθηγητής Εφαρμογών ΚΑΡΔΙΤΣΑ 2011 ΤΙ ΕΙΝΑΙ CAD: Η ΣΧΕΔΙΑΣΗ ΠΡΟΙΟΝΤΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΩΝ ΜΕ ΤΗ ΧΡΗΣΗ ΛΟΓΙΣΜΙΚΩΝ Η/Υ ΤΙ ΕΙΝΑΙ CAM: ΕΙΝΑΙ ΕΝΑ ΣΥΣΤΗΜΑ ΚΑΤΕΡΓΑΣΙΩΝ

ΑΠΟΚΟΠΗ ΔΙΑΤΡΗΣΗ ΚΑΜΨΗ

ΑΠΟΚΟΠΗ ΔΙΑΤΡΗΣΗ ΚΑΜΨΗ Οι μηχανουργικές κατεργασίες έχουν στόχο την μορφοποίηση των υλικών (σχήμα, ιδιότητες) ώστε αυτά να είναι πιο εύχρηστα και αποτελεσματικά. Η μορφοποίηση μπορεί να γίνει: με αφαίρεση

Μηχανουργικές Κατεργασίες. Τόρνευση. Μηχανουργικές Κατεργασίες, Διδάσκων: Δρ. Δημητρέλλου Σωτηρία, Μηχ/γος Μηχ/κός

Μηχανουργικές Κατεργασίες Τόρνευση Μηχανουργικές Κατεργασίες, Διδάσκων: Δρ. Δημητρέλλου Σωτηρία, Μηχ/γος Μηχ/κός ΓΕΝΙΚΑ Με τη τόρνευση κατεργάζονται κομμάτια συμμετρικά εκ περιστροφής με κατά κανόνα κυκλική

ΠANEΠIΣTHMIO ΠATPΩN TMHMA MHXANOΛOΓΩN ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ MHXANIKΩN

ΠANEΠIΣTHMIO ΠATPΩN TMHMA MHXANOΛOΓΩN ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ MHXANIKΩN Εργαστήριο Συστημάτων Παραγωγής και Αυτοματισμού Διδάσκων: Αναπλ. Καθηγητής Δ. Μούρτζης ΑΡΙΘΜΗΤΙΚΟΣ ΕΛΕΓΧΟΣ ΕΡΓΑΛΕΙΟΜΗΧΑΝΩΝ CNC Εργαστηριακή

Λειτουργίες CNC-DNC. Επισκόπηση λειτουργιών CNC Επισκόπηση λειτουργιών DNC Επικοινωνίες. Λειτουργίες CNC-DNC. Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ

Λειτουργίες CNC-DNC Επισκόπηση λειτουργιών CNC Επισκόπηση λειτουργιών DNC Επικοινωνίες Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ Λειτουργίες CNC-DNC Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative Commons

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 155 7.6 ΦΡΕΖΕΣ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 155 7.6 ΦΡΕΖΕΣ Η φρέζα όπως και ο τόρνος αποτελεί μία από τις βασικότερες εργαλειομηχανές ενός μηχανουργείου. Κατά την κοπή στην φρέζα, το κοπτικό εργαλείο αποκόπτει από το αντικείμενο

ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ΚΑΤΕΡΓΑΣΙΑ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ ΚΑΙ ΠΑΡΑΛΛΗΛΗ ΑΠΟΠΕΡΑΤΩΣΗ ΜΕ ΧΑΡΑΞΗ ΜΕ LASER

1 ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ΚΑΤΕΡΓΑΣΙΑ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ ΚΑΙ ΠΑΡΑΛΛΗΛΗ ΑΠΟΠΕΡΑΤΩΣΗ ΜΕ ΧΑΡΑΞΗ ΜΕ LASER 2 ΔΙΑΣΥΝΔΕΣΗ ΔΥΟ ΔΙΑΦΟΡΕΤΙΚΩΝ ΚΑΤΕΡΓΑΣΙΩΝ ΣΕ ΔΥΟ ΨΗΦΙΑΚΑ ΚΑΘΟΔΗΓΟΥΜΕΝΕΣ ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ αποπεράτωση με χάραξη

Μάθημα 1 ο : Εντολές κίνησης

Μάθημα 1 ο : Εντολές κίνησης Στο πρώτο µάθηµα θα εξοικειωθείς µε τις βασικές εντολές του Scratch που βρίσκονται στην παλέτα κίνηση. Θα µάθεις να µετακινείς ένα αντικείµενο, να το περιστρέφεις και να το

ΦΥΛΛΟ ΕΡΓΟΥ 2 ο. Γ) Απόκτηση της ικανότητας να κεντράρετε σωστά το κοπτικό εργαλείο.

Τ.Ε.Ι.: ΛΑΡΙΣΑΣ Σ.ΤΕ.Γ. ΤΜΗΜΑ: Γεωργικών Μηχανών & Αρδεύσεων ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟΥ 2, 3, 4 & 5 : Περιγραφή, δυνατότητες κατασκευής των εργαλειοµηχανών. ΣΥΓΚΡΑΤΗΣΗ ΚΑΙ ΚΕ- ΝΤΡΑΡΙΣΜΑ ΚΟΠΤΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

ΕΠΙΣΚΟΠΗΣΗ ΘΕΩΡΙΑΣ. Για την καλύτερη κατανόηση των γραναζιών αρχικά αγνοούμε τις εγκοπές τους, έτσι παρατηρούμε ότι:

1 ΕΠΙΣΚΟΠΗΣΗ ΘΕΩΡΙΑΣ Ο ΟΝΤΩΣΕΩΝ 2 Για την καλύτερη κατανόηση των γραναζιών αρχικά αγνοούμε τις εγκοπές τους, έτσι παρατηρούμε ότι: Ηπεριστροφήτωνδύοαξόνωνθαείναι αντίθετης φοράς Η διάμετρος των δίσκων

ΘΕΜΑΤΑ ΕΞΕΤΑΣΕΩΝ ΠΙΣΤΟΠΟΙΗΣΗΣ ΑΡΧΙΚΗΣ ΕΠΑΓΓΕΛΜΑΤΙΚΗΣ ΚΑΤΑΡΤΙΣΗΣ ΕΙΔΙΚΟΤΗΤΑΣ Ι.Ε.Κ. "ΤΕΧΝΙΚΟΣ ΕΡΓΑΛΕΙΟΜΗΧΑΝΩΝ ΑΡΙΘΜΗΤΙΚΟΥ ΕΛΕΓΧΟΥ (C.N.C.

ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ, ΠΑΙΔΕΙΑΣ ΚΑΙ ΘΡΗΣΚΕΥΜΑΤΩΝ ΘΕΜΑΤΑ ΕΞΕΤΑΣΕΩΝ ΠΙΣΤΟΠΟΙΗΣΗΣ ΑΡΧΙΚΗΣ ΕΠΑΓΓΕΛΜΑΤΙΚΗΣ ΚΑΤΑΡΤΙΣΗΣ ΕΙΔΙΚΟΤΗΤΑΣ Ι.Ε.Κ. "ΤΕΧΝΙΚΟΣ ΕΡΓΑΛΕΙΟΜΗΧΑΝΩΝ ΑΡΙΘΜΗΤΙΚΟΥ ΕΛΕΓΧΟΥ (C.N.C.)" 1 η ΠΕΡΙΟΔΟΣ 2015

ΑΠΟΚΟΠΗ ΔΙΑΤΡΗΣΗ ΚΑΜΨΗ

ΑΠΟΚΟΠΗ ΔΙΑΤΡΗΣΗ ΚΑΜΨΗ Οι μηχανουργικές κατεργασίες έχουν στόχο την μορφοποίηση των υλικών (σχήμα, ιδιότητες) ώστε αυτά να είναι πιο εύχρηστα και αποτελεσματικά. Η μορφοποίηση μπορεί να γίνει: με αφαίρεση

Στους γονείς μου, Στέλιο και Καίτη

Στους γονείς μου, Στέλιο και Καίτη 1 Πριν ακριβώς πέντε χρόνια δυσκολευόμουν να φανταστώ το συναίσθημα που δημιουργεί το γεγονός πως οι παρακάτω γραμμές πρόκειται να είναι οι τελευταίες μου ως προπτυχιακός

ΦΘΟΡΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΚΑΤΑ ΤΟ ΠΟΛΥΑΞΟΝΙΚΟ ΦΡΑΙΖΑΡΙΣΜΑ

ΦΘΟΡΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΚΑΤΑ ΤΟ ΠΟΛΥΑΞΟΝΙΚΟ ΦΡΑΙΖΑΡΙΣΜΑ Είναι γνωστό ότι η διάρκεια ζωής ενός κοπτικού εργαλείου είναι ένας από τους σηµαντικότερους παράγοντες κατά την κοπή των µετάλλων, επειδή επηρεάζει

ΤΟΡΝΟΙ. ΕΚΠΑΙΔΕΥΤΗΣ: Ανδρέας Ιωάννου

ΤΟΡΝΟΙ 1 Ιστορική αναδρομή του τόρνου Η τόρνευση σαν κατεργασία χρησιμοποιείται από πολύ παλαιά, γύρω όμως στο 1400 μ.χ. εμφανίστηκαν οι πρώτοι τόρνοι που στην αρχή κινούνταν με μυϊκή δύναμη ή με νερό

ΚΑΤΕΡΓΑΣΙΑ ΚΙΝΗΣΗ ΕΡΓΑΛΕΙΟΥ ΚΙΝΗΣΗ ΤΕΜΑΧΙΟΥ

29 ΚΑΤΕΡΓΑΣΙΑ ΚΙΝΗΣΗ ΕΡΓΑΛΕΙΟΥ ΚΙΝΗΣΗ ΤΕΜΑΧΙΟΥ Τόρνευση μετατόπιση περιστροφή Φραιζάρισμα περιστροφή μετατόπιση Διάτρηση περιστροφή - Επιφανειακή λείανση περιστροφή μετατόπιση Κυλινδρική λείανση περιστροφή

ΑΠΟΚΟΠΗ ΔΙΑΤΡΗΣΗ ΚΑΜΨΗ

ΑΠΟΚΟΠΗ ΔΙΑΤΡΗΣΗ ΚΑΜΨΗ Οι μηχανουργικές κατεργασίες έχουν στόχο την μορφοποίηση των υλικών (σχήμα, ιδιότητες) ώστε αυτά να είναι πιο εύχρηστα και αποτελεσματικά. Η μορφοποίηση μπορεί να γίνει: με αφαίρεση

Έστω οι παρακάτω περιπτώσεις τοµής ενός κώνου µε ένα επίπεδο:

ΣΕ ΠΕΡΙΒΑΛΛΟΝ CAD Έστω οι παρακάτω περιπτώσεις τοµής ενός κώνου µε ένα επίπεδο: σχ.1 Σύµφωνα µε τη θεωρία, όταν ο κώνος κοπεί µε επίπεδο παράλληλο σε επίπεδο που περιέχει την κορυφή του και δεν τον τέµνει

Εισαγωγή στις σύγχρονες Εργαλειομηχανές CNC

Εισαγωγή στις σύγχρονες Εργαλειομηχανές CNC Ιστορία Κύρια μέρη Εργαλειομηχανών Αρχές CNC Γ.Βοσνιάκος- ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ Εισαγωγή στις εργαλειομηχανές CNC 1 Ιστορία -1 1949-1952 από J. Parsons - ΜΙΤ εφεύρεση

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015 ΛΥΣΕΙΣ

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015 ΛΥΣΕΙΣ ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΘΕΩΡΗΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Βασικά Στοιχεία Μηχανολογίας

Οδηγίες Χρήσης.

www.geomechaniki.gr email info@geomechaniki.gr Οδηγίες Χρήσης 2 Για τη σωστή λειτουργία του προγραµµατιστή πρέπει να τοποθετήσετε την µπαταρία των 9V. Η µπαταρία των 9 Volt ενεργοποιεί την οθόνη LCD. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ

ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011

ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011 ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Μηχανουργική Τεχνολογία Ημερομηνία

ΝΑΝΟΠΟΥΛΟΣ ΙΑΣΟΝΑΣ ΚΩΝ/ΝΟΣ ΕΓΚΑΤΑΣΤΑΣΗ, ΛΕΙΤΟΥΡΓΙΑ & ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΨΗΦΙΑΚΑ ΚΑΘΟΔΗΓΟΥΜΕΝΟΥ ΚΕΝΤΡΟΥ ΤΟΡΝΕΥΣΗΣ

3 3 ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΠΑΡΑΓΩΓΗΣ & ΔΙΟΙΚΗΣΗΣ ΕΡΓΑΣΤΗΡΙΟ ΜΙΚΡΟΚΟΠΗΣ & ΚΑΤΑΣΚΕΥΑΣΤΙΚΗΣ ΠΡΟΣΟΜΟΙΩΣΗΣ ΕΓΚΑΤΑΣΤΑΣΗ, ΛΕΙΤΟΥΡΓΙΑ & ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΨΗΦΙΑΚΑ ΚΑΘΟΔΗΓΟΥΜΕΝΟΥ ΚΕΝΤΡΟΥ ΤΟΡΝΕΥΣΗΣ ΝΑΝΟΠΟΥΛΟΣ

Εισαγωγή στις σύγχρονες Εργαλειομηχανές CNC

Εισαγωγή στις σύγχρονες Εργαλειομηχανές CNC Ιστορία Κύρια μέρη Εργαλειομηχανών Αρχές CNC Γ.Βοσνιάκος- ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ Εισαγωγή στις εργαλειομηχανές CNC Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης

Κεφάλαιο 1. Εργαλειομηχανές. 1. Εισαγωγή Ιστορική Αναδρομή. Κεφάλαιο 1: Εργαλειομηχανές

Κεφάλαιο 1: Εργαλειομηχανές Κεφάλαιο 1 Εργαλειομηχανές Εργαλειομηχανή ονομάζεται μία μηχανή η οποία χρησιμοποιείται κατά κύριο λόγο στην κατασκευή εξαρτημάτων, με την απομάκρυνση υλικού. Ο όρος «Εργαλειομηχανή»,

Παραμετρικός προγραμματισμός CNC

Παραμετρικός προγραμματισμός CNC Μη τυποποιημένοι κύκλοι Παραμετρικός προγραμματισμός Βελτιστοποίηση συνθηκών κοπής Φασεολόγια - Setup Γ.Βοσνιάκος-ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ Προγραμματισμός κέντρων κατεργασιών Άδεια

ΣΧΕΔΙΑΣΗ ΑΤΡΑΚΤΩΝ. Λειτουργικές Παράμετροι

Άτρακτος: περιστρεφόμενο στοιχείο κυκλικής (συνήθως) διατομής (πλήρους ή σωληνωτής) που χρησιμοποιείται για να μεταφέρει ισχύ ή κίνηση Άξονας: μη περιστρεφόμενο στοιχείο που δεν μεταφέρει ροπή και χρησιμοποιείται

8 ο Μάθημα Περιστροφική κίνηση. Κέντρο μάζας Στερεό σώμα Γωνιακή ταχύτητα γωνιακή επιτάχυνση Περιστροφή με σταθερή γωνιακή επιτάχυνση

8 ο Μάθημα Περιστροφική κίνηση Κέντρο μάζας Στερεό σώμα Γωνιακή ταχύτητα γωνιακή επιτάχυνση Περιστροφή με σταθερή γωνιακή επιτάχυνση Στερεό σώμα Στερεό ονομάζουμε ένα σώμα με καθορισμένο μέγεθος και σχήμα

ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ Ι

ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ Ι Κατεργασίες Αφαίρεσης Υλικού Associate Prof. John Kechagias Mechanical Engineer, Ph.D. Διεργασίες αφαίρεσης υλικού 2 Γενικά, υπάρχουν οι παρακάτω μηχανισμοί (τρόποι) αφαίρεσης

Επισκόπηση εργαλειομηχανών κοπής. Τόρνος Φρέζα Δράπανο Λειαντικό Συγκρότηση Λειτουργία Εργαλεία

Επισκόπηση εργαλειομηχανών κοπής Τόρνος Φρέζα Δράπανο Λειαντικό Συγκρότηση Λειτουργία Εργαλεία Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative

ΒΑΣΙΚΕΣ Ο ΗΓΙΕΣ ΧΡΗΣΗΣ

ΤΟ ΕΙΚΟΝΙΚΟ ΕΡΓΑΣΤΗΡΙΟ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ «IrYdium» Η εκκίνηση του Εικονικού εργαστηρίου Χηµείας «IrYdium Chemistry Lab» γίνεται µε διπλό κλικ στο αρχείο «VLab.exe». Κατόπιν επιλέγετε το µενού Αρχείο > Άνοιγµα

ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ

ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Μηχανουργική Τεχνολογία

Σχήμα 3.13 : Τεμάχια κατεργασμένα με φραιζάρισμα

40 3.3 Φραιζάρισμα (milling) Με φραιζάρισμα κατεργάζονται τεμάχια από διάφορα υλικά όπως χάλυβας, χυτοσίδηρος, συνθετικά υλικά κ.λπ, με επίπεδες ή καμπύλες επιφάνειες, εσοχές, αυλάκια ακόμα και οδοντωτοί

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009 ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Μηχανουργική Τεχνολογία Ημερομηνία

Κεφάλαιο 10 Περιστροφική Κίνηση. Copyright 2009 Pearson Education, Inc.

Κεφάλαιο 10 Περιστροφική Κίνηση Περιεχόµενα Κεφαλαίου 10 Γωνιακές Ποσότητες Διανυσµατικός Χαρακτήρας των Γωνιακών Ποσοτήτων Σταθερή γωνιακή Επιτάχυνση Ροπή Δυναµική της Περιστροφικής Κίνησης, Ροπή και

ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ CNC 1

ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ 1 ΟΡΙΣΜΟΣ Οι εργαλειομηχανές με αριθμητικό προγραμματισμό εργασίας, γνωστές ως, (Computer Numerically Controlled), είναι μηχανήματα που ελέγχονται από ηλεκτρονικούς υπολογιστές. Τα μηχανήματα

ΦΥΣ 111 Γενική Φυσική Ι 4 η Εργασία Επιστροφή: Ένα κιβώτιο µάζας 20kg το οποίο είναι συνδεδεµένο µε µία τροχαλία κινείται κατά µήκος µίας

ΦΥΣ 111 Γενική Φυσική Ι 4 η Εργασία Επιστροφή: 11.10.18 1. Ένα κιβώτιο µάζας 20kg το οποίο είναι συνδεδεµένο µε µία τροχαλία κινείται κατά µήκος µίας λείας επιφάνειας. Το κιβώτιο είναι συνδεδεµένο µέσω

Κεφάλαιο 8 Παραμετροποίηση Προβλημάτων CAD/CAM

Κεφάλαιο 8 Παραμετροποίηση Προβλημάτων CAD/CAM Συντομεύσεις Ακρωνύμια... 2 Σύνοψη... 3 Προαπαιτούμενη γνώση... 3 8.1 Εργαλειομηχανές NC... 3 8.2 Εισαγωγή στις Εργαλειομηχανές CNC... 4 8.3 Προγραμματισμός

FPU EJ. Κατάλογος περιεχομένων

FPU EJ Κατάλογος περιεχομένων FPU EJ...1 1. Μενού...2 2. Master Reset...3 3. Ώρα / Ημερομηνία...4 4. Τμήματα...6 5. Μηδενισμός Ζ & Μεταφορά στοιχείων...9 6. FORMAT προσωρινής μνήμης...10 7. Αλλαγή ταχύτητας...10

1.4 Κλίµακες σχεδίασης και κανόνες τοποθέτησης διαστάσεων

1.4 Κλίµακες σχεδίασης και κανόνες τοποθέτησης διαστάσεων 1.4.1 Κλίµακες σχεδίασης Στο µηχανολογικό σχέδιο είναι επιθυµητό να σχεδιάζεται ένα αντικείµενο σε φυσικό µέγεθος, γιατί έτσι παρουσιάζεται η αληθινή

Άσκηση 1: Να υπολογιστεί η μέση τραχύτητα R a της κατανομής του σχήματος..

ΑΣΚΗΣΕΙΣ στο μάθημα Κατεργασίες Αποβολής Υλικού & Ε/Μ CNC (Ε εξαμ.) Άσκηση 1: Να υπολογιστεί η μέση τραχύτητα R a της κατανομής του σχήματος.. Λ Υ Σ Η y α Λόγω ομοιότητας των τριγώνων ισχύει ότι : εφφ

ΣΧΕΔΙΟ ΣΤΟΝ Η/Υ. Ενότητα 2: Εντολές σχεδίασης Rectangle, Circle, εντολές επεξεργασίας Offset, Trim, Erase.

ΣΧΕΔΙΟ ΣΤΟΝ Η/Υ Ενότητα 2: Εντολές σχεδίασης Rectangle, Circle, εντολές επεξεργασίας Offset, Trim, Erase. Παπαδόπουλος Χρήστος Τμήμα Διαχείρισης Εκκλησιαστικών Κειμηλίων Άδειες Χρήσης Το παρόν εκπαιδευτικό

ΛΥΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2007

ΛΥΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2007 ΤΕΧΝΟΛΟΓΙΑ T.Σ. (ΙΙ) ΘΕΩΡΗΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθηµα: Βασικά Στοιχεία Μηχανολογίας

Μη φοβάστε την κρίση, έχουµε τη λύση!

Μη φοβάστε την κρίση, έχουµε τη λύση! Νέα σειρά µηχανηµάτων Άνθρωποι που διαφέρουν... Αγαπητοί φίλοι, Οι καλοί συνεργάτες στα δύσκολα φαίνονται. Αυτή την εποχή που η κρίση έχει επεκταθεί σε όλους τους

ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ

ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΘΕΩΡΗΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Βασικά Στοιχεία Μηχανολογίας

ΕΛΕΓΧΟΣ ΤΗΣ ΑΝΤΟΧΗΣ ΤΩΝ ΥΛΙΚΩΝ ΣΕ ΤΡΙΒΗ

ΕΛΕΓΧΟΣ ΤΗΣ ΑΝΤΟΧΗΣ ΤΩΝ ΥΛΙΚΩΝ ΣΕ ΤΡΙΒΗ 65 ΤΡΙΒΗ ΕΙΣΑΓΩΓΗ Αντοχή σε τριβή ονομάζεται το μέτρο ικανότητας για αντίσταση που προβάλλουν τα υλικά όταν καταπονούνται σε τριβή. Υλικά :-Επιστρώσεις δαπέδων -

το άκρο Β έχει γραμμική ταχύτητα μέτρου.

ΚΕΦΑΛΑΙΟ 4 ο : ΜΗΧΑΝΙΚΗ ΣΤΕΡΕΟΥ ΣΩΜΑΤΟΣ ΕΝΟΤΗΤΑ 1: ΚΙΝΗΣΗ ΣΤΕΡΕΟΥ ΣΩΜΑΤΟΣ 1. Μια ράβδος ΑΒ περιστρέφεται με σταθερή γωνιακή ταχύτητα γύρω από έναν σταθερό οριζόντιο άξονα που περνάει από ένα σημείο πάνω

ΠΡΙΟΝΟΚΟΡΔΕΛΑ ΜΕΤΑΛΛΩΝ CY-135 (62-05-000326) Προσφέρεται με βάση και ταχυμέγγινη. ΠΡΙΟΝΟΚΟΡΔΕΛΑ ΜΕΤΑΛΛΩΝ CY-210 (62-05-000099)

ΠΡΙΟΝΟΚΟΡΔΕΛΑ ΜΕΤΑΛΛΩΝ MD150 (62-05-000294) Προσφέρεται με λάμα Bimetal M42, με 6/10 δ/ίντζα. Είναι ξηρής κοπής. ΑΠΑΓΟΡΕΥΕΤΑΙ Η ΧΡΗΣΗ ΥΓΡΟΥ ΠΡΙΟΝΟΚΟΡΔΕΛΑ ΜΕΤΑΛΛΩΝ CY-275 (62-05-000207) ΠΡΙΟΝΟΚΟΡΔΕΛΛΑ ΜΕΤΑΛΛΩΝ

ΣΧΕΔΙΑΣΜΟΣ ΚΑΤΑΣΚΕΥΩΝ

Τ.Ε.Ι. Θεσσαλίας Σχολή Τεχνολογικών Εφαρμογών (Σ.Τ.ΕΦ.) Τμήμα Μηχανολογίας ΣΧΕΔΙΑΣΜΟΣ ΚΑΤΑΣΚΕΥΩΝ Κώστας Κιτσάκης Μηχανολόγος Μηχανικός ΤΕ MSc Διασφάλιση ποιότητας Επιστημονικός Συνεργάτης Λειτουργικές

ΗΜΙΟΥΡΓΙΑ ΠΑΙΧΝΙ ΙΟΥ ΣΤΟ SCRATCH ΒΗΜΑ ΠΡΟΣ ΒΗΜΑ

ΗΜΙΟΥΡΓΙΑ ΠΑΙΧΝΙ ΙΟΥ ΣΤΟ SCRATCH ΒΗΜΑ ΠΡΟΣ ΒΗΜΑ ΣΕΝΑΡΙΟ ΠΑΙΧΝΙ ΙΟΥ Το παιχνίδι θα αποτελείται από δυο παίκτες, οι οποίοι θα βρίσκονται αντικριστά στις άκρες ενός γηπέδου δεξιά και αριστερά, και µια µπάλα.

ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ 1

ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ Ειδική αντίσταση κοπής Assistnt Pro. John Kehgis Mehnil Engineer, Ph.D. Περίγραμμα Στο κεφάλαιο αυτό γίνεται εκτενής αναφορά στο μηχανισμό της ορθογωνικής κοπής. Εισαγωγή - Κατεργασίες

2. ΕΦΑΡΜΟΓΗ ΤΟΥ ΠΡΟΣΟΜΟΙΩΤΙΚΟΥ ΜΟΝΤΕΛΟΥ

2. ΕΦΑΡΜΟΓΗ ΤΟΥ ΠΡΟΣΟΜΟΙΩΤΙΚΟΥ ΜΟΝΤΕΛΟΥ 2.1 Δεδομένα εισόδου 2.1.1 Κοπτικό εργαλείο Το κοπτικό εργαλείο που χρησιμοποιήθηκε ήταν ένα δίπτερο κοπτικό εργαλείο με σφαιρική απόληξη χωρίς ελίκωση διαμέτρου

Α. Ροπή δύναµης ως προς άξονα περιστροφής

Μηχανική στερεού σώµατος, Ροπή ΡΟΠΗ ΔΥΝΑΜΗΣ Α. Ροπή δύναµης ως προς άξονα περιστροφής Έστω ένα στερεό που δέχεται στο άκρο F Α δύναµη F όπως στο σχήµα. Στο Ο διέρχεται άξονας περιστροφής κάθετος στο στερεό

ΔΙΑΣΤΑΣΕΙΣ. Διαστάσεις σε κύκλους, τόξα, γωνίες κώνους Μέθοδοι τοποθέτησης διαστάσεων

ΔΙΑΣΤΑΣΕΙΣ Διαστάσεις σε κύκλους, τόξα, γωνίες κώνους Μέθοδοι τοποθέτησης διαστάσεων Η Σωστή τοποθετηση Διαστασεων στο Μηχανολογικο Σχεδιο ειναι απαραιτητη για τη Σωστή Κατασκευή Εχετε κατι να παρατηρησετε;

ΔΙΑΙΡΕΤΗΣ. Το ΤΕ είναι συνήθως κυλινδρικό, μπορεί όμως να είναι και κωνικό ή πρισματικό.

ΔΙΑΙΡΕΤΗΣ ΓΕΝΙΚΑ O διαιρέτης είναι μηχανουργική συσκευή, με την οποία μπορούμε να εκτελέσουμε στην επιφάνεια τεμαχίου (TE) κατεργασίες υπό ίσες ακριβώς γωνίες ή σε ίσες αποστάσεις. Το ΤΕ είναι συνήθως

α) Κύκλος από δύο δοσµένα σηµεία Α, Β. Το ένα από τα δύο σηµεία ορίζεται ως κέντρο αν το επιλέξουµε πρώτο. β) Κύκλος από δοσµένο σηµείο και δοσµένο ευ

ΕΙΣΑΓΩΓΗ ΣΤΟ ΛΟΓΙΣΜΙΚΟ SKETCHPAD ΜΕΡΟΣ Α Μιλώντας για ένα λογισµικό δυναµικής γεωµετρίας καλό θα ήταν να διακρίνουµε αρχικά 3 οµάδες εργαλείων µε τα οποία µπορούµε να εργαστούµε µέσα στο συγκεκριµένο περιβάλλον.

4. Κατάλογος Ερωτήσεων

4. Κατάλογος Ερωτήσεων ΟΜΑΔΑ ΕΡΩΤΗΣΕΩΝ 1 1.0.1. Σε τι διαφέρει το ευρωπαϊκό σύστημα προβολών από το αμερικανικό και πώς τοποθετούνται οι τρεις (3) βασικές όψεις στο χαρτί σχεδιάσεως στο κάθε σύστημα; (Να

ΡΕΠΑΝΗΣ ΙΩΑΝΝΗΣ Μ. Ε. Π. Ε.

Το εργοστάσιο SPINNER έχει έδρα την Γερµανία είναι το µεγαλύτερο Ευρωπαϊκών προδιαγραφών µε εµπειρία από το 1950 σε κατασκευή αυτόµατων (CNC) τόρνων δυο αξόνων, τριών αξόνων, τύπου revolver µε επικλινές

Ασκήσεις στη Κυκλική Κίνηση

1 Ασκήσεις στη Κυκλική Κίνηση 1.Δυο τροχοί ακτινών R 1=40cm και R 2=10cm συνδέονται με ιμάντα και περιστρέφονται ο πρώτος με συχνότητα f 1=4Hz, ο δε δεύτερος με συχνότητα f 2. Να βρεθεί ο αριθμός των στροφών

ΜΟΝΑ Α ΑΝΤΙΣΤΑΘΜΙΣΗΣ ΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ ΗΛΙΑΚΩΝ SELTRON PROMATIC D20 1. Οδηγίες συνδεσµολογίας του ελεγκτή 2. Επισκόπηση και βασικές ενδείξεις του ελεγκτή 3. Ρυθµίσεις του ελεγκτή ΠΑΡΑΡΤΗΜΑ ΠΕΡΙΕΧΟΜΕΝΩΝ

ΑΝΑΛΥΣΗ ΔΥΝΑΜΙΚΗΣ ΣΥΜΠΕΡΙΦΟΡΑΣ ΕΡΓΑΛΕΙΩΝ ΔΙΑΤΡΗΣΗΣ ΜΕ ΧΡΗΣΗ ΤΗΣ ΜΕΘΟΔΟΥ ΠΕΠΕΡΑΣΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ

ΑΝΑΛΥΣΗ ΔΥΝΑΜΙΚΗΣ ΣΥΜΠΕΡΙΦΟΡΑΣ ΕΡΓΑΛΕΙΩΝ ΔΙΑΤΡΗΣΗΣ ΜΕ ΧΡΗΣΗ ΤΗΣ ΜΕΘΟΔΟΥ ΠΕΠΕΡΑΣΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ 2 Μέτρηση γεωμετρικών χαρακτηριστικών με τη βοήθεια στερεοσκοπίου Δυναμική ανάλυση με τη βοήθεια του λογισμικού

ΚΑΤΕΡΓΑΣΙΕΣ ΑΠΟΒΟΛΗΣ ΥΛΙΚΟΥ

1. Τεχνολογικά χαρακτηριστικά ΚΑΤΕΡΓΑΣΙΕΣ ΑΠΟΒΟΛΗΣ ΥΛΙΚΟΥ Βασικοί συντελεστές της κοπής (Σχ. 1) Κατεργαζόμενο τεμάχιο (ΤΕ) Κοπτικό εργαλείο (ΚΕ) Απόβλιττο (το αφαιρούμενο υλικό) Το ΚΕ κινείται σε σχέση

3. ΑΞΙΟΛΟΓΗΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΤΟΥ ΠΡΟΣΟΜΟΙΩΤΙΚΟΥ ΜΟΝΤΕΛΟΥ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ

3. ΑΞΙΟΛΟΓΗΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΤΟΥ ΠΡΟΣΟΜΟΙΩΤΙΚΟΥ ΜΟΝΤΕΛΟΥ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ 3.1 Εισαγωγή Στο κεφάλαιο αυτό παρουσιάζεται η αξιολόγηση μίας μικρής δέσμης αποτελεσμάτων που εξήχθησαν από το λογισμικό προσομοίωσης

Σχήµα 6.1: Εισαγωγή της εντολής Read From Spreadsheet File στο Block Diagram.

Εισαγωγή αρχείων δεδοµένων 1. Η εισαγωγή αρχείων δεδοµένων στο LaVIEW γίνεται στο Block Diagram µε την εντολή Read From Spreadsheet File. 2. Εισάγουµε την εντολή Read From Spreadsheet File στο Block Diagram

6 η Θεµατική Ενότητα : Σχεδίαση Συστηµάτων σε Επίπεδο Καταχωρητή

6 η Θεµατική Ενότητα : Σχεδίαση Συστηµάτων σε Επίπεδο Καταχωρητή Εισαγωγή Η σχεδίαση ενός ψηφιακού συστήµατος ως ακολουθιακή µηχανή είναι εξαιρετικά δύσκολη Τµηµατοποίηση σε υποσυστήµατα µε δοµικές µονάδες:

BCG1500 Λειαντήρας Δομικών Υλικών. Owner s manual. Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

BCG1500 Λειαντήρας Δομικών Υλικών Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Owner s manual Οδηγίες χρήσης και ασφαλείας Σημαντικές οδηγίες Σημαντικές οδηγίες και προφυλάξεις είναι πάνω στο εργαλείο σας

Ζήτημα 1 ο (μια η σωστή) β. έχει μια συνιστώσα σε οριζόντια διεύθυνση

1 διαγώνισμα στη κυκλική κίνηση Ζήτημα 1 ο (μια η σωστή) β. έχει μια συνιστώσα σε οριζόντια διεύθυνση 1. Στη θέση που δείχνει το βέλος κινείται όχημα.το οδόστρωμα είναι τόξο ενός κύκλου με ακτίνα R. Η

CAD/CAM I ΤΕΙ ΛΑΡΙΣΑΣ/ ΠΑΡΑΡΤΗΜΑ ΚΑΡΔΙΤΣΑΣ ΤΜΗΜΑ ΤΕΧΝΟΛΟΓΙΑΣ & ΣΧΕΔΙΑΣΜΟΥ ΞΥΛΟΥ & ΕΠΙΠΛΟΥ ΣΗΜΕΙΩΣΕΙΣ ΜΑΘΗΜΑΤΟΣ

ΤΕΙ ΛΑΡΙΣΑΣ/ ΠΑΡΑΡΤΗΜΑ ΚΑΡΔΙΤΣΑΣ ΤΜΗΜΑ ΤΕΧΝΟΛΟΓΙΑΣ & ΣΧΕΔΙΑΣΜΟΥ ΞΥΛΟΥ & ΕΠΙΠΛΟΥ CAD/CAM I ΣΗΜΕΙΩΣΕΙΣ ΜΑΘΗΜΑΤΟΣ Α.Ε. 2010-11, ΕΚΔΟΣΗ Α ΝΤΙΝΤΑΚΗΣ ΙΩΑΝΝΗΣ (MSc) Πίνακας περιεχομένων ΕΝΟΤΗΤΑ 1 η - Εισαγωγικά...

ΕΝΟΤΗΤΑ 1: ΚΙΝΗΣΗ ΣΤΕΡΕΟΥ ΣΩΜΑΤΟΣ ΛΥΜΕΝΑ ΘΕΜΑΤΑ ΘΕΜΑ Β

ΚΕΦΑΛΑΙΟ 4 ο : ΜΗΧΑΝΙΚΗ ΣΤΕΡΕΟΥ ΣΩΜΑΤΟΣ ΕΝΟΤΗΤΑ : ΚΙΝΗΣΗ ΣΤΕΡΕΟΥ ΣΩΜΑΤΟΣ ΛΥΜΕΝΑ ΘΕΜΑΤΑ ΘΕΜΑ Β Ερώτηση. Tο γιο-γιο του σχήματος έχει ακτίνα R και αρχικά είναι ακίνητο. Την t=0 αφήνουμε ελεύθερο το δίσκο

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Στρέψης. ΕργαστηριακήΆσκηση 3 η

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Στρέψης ΕργαστηριακήΆσκηση 3 η Σκοπός Σκοπός του πειράµατος είναι ηκατανόησητωνδιαδικασιώνκατάτηκαταπόνησηστρέψης, η κατανόηση του διαγράµµατος διατµητικής τάσης παραµόρφωσης η ικανότητα

ΕΠΑ.Σ. ΜΑΘΗΤΕΙΑΣ ΣΧΕ ΙΟ ΠΡΟΓΡΑΜΜΑΤΟΣ ΜΑΘΗΣΗΣ ΣΤΟΝ ΧΩΡΟ ΕΡΓΑΣΙΑΣ ΟΑΕ / ΙΕΥΘΥΝΣΗ Α4 ΕΠΑ.Σ ΜΑΘΗΤΕΙΑΣ ΕΙ ΙΚΟΤΗΤΑ: ΤΕΧΝΙΤΩΝ ΕΡΓΑΛΕΙΟΜΗΧΑΝΩΝ

ΕΠΑ.Σ. ΜΑΘΗΤΕΙΑΣ ΣΧΕ ΙΟ ΠΡΟΓΡΑΜΜΑΤΟΣ ΜΑΘΗΣΗΣ ΣΤΟΝ ΧΩΡΟ ΕΡΓΑΣΙΑΣ 1 ΕΙΣΑΓΩΓΗ Στο σχέδιο προδιαγραφών που ακολουθεί στις επόµενες σελίδες καταγράφεται το σύνολο των γνώσεων, δεξιοτήτων και ικανοτήτων, οι
