C3600. οφηγος xphςεώς. C3600n

Transcript

1 C3600 οφηγος xphςεώς C3600n

2 Πρόλογος Καταβλήθηκε κάθε δυνατή προσπάθεια για να εξασφαλιστεί η πληρότητα, η ακρίβεια και η έγκαιρη ενημέρωση των πληροφοριών που περιέχονται σε αυτό το έγγραφο. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για τα αποτελέσματα σφαλμάτων που βρίσκονται πέρα από τον έλεγχό του. Ο κατασκευαστής, επίσης, δεν μπορεί να εγγυηθεί ότι οι αλλαγές στο λογισμικό και τις συσκευές άλλων κατασκευαστών που αναφέρονται στον παρόντα οδηγό δεν πρόκειται να επηρεάσουν την εφαρμογή των πληροφοριών που περιέχονται σ αυτόν. Η αναφορά σε άλλα προϊόντα λογισμικού άλλων εταιρειών δεν συνιστά κατ ανάγκην υποστήριξη των προϊόντων αυτών από τον κατασκευαστή. Παρόλο που καταβλήθηκε κάθε δυνατή προσπάθεια για να γίνει αυτό το έγγραφο όσο το δυνατόν πιο ακριβές και χρήσιμο, δεν παρέχουμε οποιαδήποτε εγγύηση, με τρόπο σαφή ή υπονοούμενο για την ακρίβεια και την πληρότητα των πληροφοριών που περιλαμβάνονται στο παρόν. Τα πλέον ενημερωμένα προγράμματα οδήγησης και εγχειρίδια είναι στην διάθεση σας στην ιστοσελίδα της: Πνευματικά δικαιώματα 2008 Oki Europe Ltd. Με επιφύλαξη παντός δικαιώματος. Oki, Τα λογότυπα Oki Printing Solutions και Microline είναι σήματα κατατεθέντα της Oki Electric Industry Company, Ltd. Τα λογότυπα Microsoft, MS-DOS και Windows είναι σήματα κατατεθέντα της Microsoft Corporation. Τα λογότυπα Apple, Macintosh, Mac και Mac OS είναι σήματα κατατεθέντα της Apple Computer. Τα ονόματα άλλων προϊόντων και μαρκών είναι σήματα κατατεθέντα ή εμπορικά σήματα των ιδιοκτητών τους. Αυτό το προϊόν συμμορφώνεται με τις απαιτήσεις των Οδηγιών 2004/108/ΕΕ (EMC), 2006/95/ΕC (LVD) και 1999/5/EC (R&TTE) του Συμβουλίου, όπως ανάλογα τροποποιήθηκαν, για την σύγκλιση των νόμων των μελών-κρατών σχετικά με την Ηλεκτρομαγνητική Συμβατότητα, την Μειωμένη Τάση και τον Τερματικό Εξοπλισμό Ραδιοεπικοινωνιών και Τηλεπικοινωνιών. Παρακαλούμε σημειώστε ότι χρησιμοποιήθηκαν τα Microsoft Windows XP για τη δημιουργία όλων των εικόνων αυτού του εγχειριδίου. Αυτές οι εικόνες ίσως διαφέρουν αν χρησιμοποιείτε άλλο λειτουργικό σύστημα, αλλά σε γενικές γραμμές θα είναι ίδιες. Πρόλογος > 2

3 Πρώτες βοήθειες Δώστε προσοχή κατά το χειρισμό της σκόνης γραφίτη. Αν καταποθεί, δώστε στο θύμα μικρές ποσότητες κρύου νερού και καλέστε ιατρική βοήθεια. ΜΗΝ επιχειρήσετε να προκαλέσετε εμετό. Αν εισπνευθεί, μεταφέρετε το θύμα σε ανοιχτό χώρο με φρέσκο αέρα. Καλέστε ιατρική βοήθεια. Αν εισέλθει στα μάτια, ξεπλύντε τα με μεγάλες ποσότητες νερού για τουλάχιστον 15 λεπτά, κρατώντας τα βλέφαρα ανοιχτά. Καλέστε ιατρική βοήθεια. Ο χυμένος γραφίτης θα πρέπει να καθαριστεί με κρύο νερό και σαπούνι για την αποφυγή εμφάνισης κηλίδων στο δέρμα ή στο ρουχισμό. Κατασκευαστής Oki Data Corporation, Shibaura, Minato-ku, Tokyo , Japan (Ιαπωνία) Εισαγωγέας στην ΕΕ/Εξουσιοδοτημένος αντιπρόσωπος Oki Europe Limited (διακριτικός τίτλος Oki Printing Solutions) Central House Balfour Road Hounslow TW3 1HY United Kingdom (Ηνωμένο Βασίλειο) Για ερωτήσεις που αφορούν πωλήσεις, τεχνική υποστήριξη και γενικές απορίες, επικοινωνήστε με τον τοπικό σας αντιπρόσωπο. Πληροφορίες για το περιβάλλον Πρώτες βοήθειες > 3

4 Περιεχόμενα Πρόλογος Πρώτες βοήθειες Κατασκευαστής Εισαγωγέας στην ΕΕ/Εξουσιοδοτημένος αντιπρόσωπος Πληροφορίες για το περιβάλλον Περιεχόμενα Σημειώσεις, προφυλάξεις και προειδοποιήσεις Εισαγωγή Παρουσίαση εκτυπωτή Πρόσοψη Πίσω μέρος του εκτυπωτή Εσωτερικό εκτυπωτή Πίνακας λειτουργίας Διακόπτες Λυχνίες LED Αλλαγή γλώσσας οθόνης Συστάσεις για το χαρτί Δίσκος-κασέτα Δίσκος πολλαπλών χρήσεων (MP) Στοιβακτής με την όψη προς τα κάτω Στοιβακτής με την όψη προς τα πάνω Φόρτωση χαρτιού Δίσκοι κασέτας Δίσκος πολλαπλών χρήσεων (MP) Λειτουργία Χρήση της συσκευής Λειτουργίες μενού Πίνακας χειρισμού Πώς να αλλάξετε τις ρυθμίσεις - Χρήστης Πώς να αλλάξετε τις ρυθμίσεις - Διαχειριστής Μενού Μενού πληροφοριών Μενού τερματισμού Μενού εκτύπωσης Μενού μέσων Μενού χρωμάτων Μενού διαμόρφωσης συστήματος Προσομοίωση PCL Προσομοίωση PPR Προσομοίωση FX Μενού USB Μενού δικτύου Μενού μνήμης Μενού ρύθμισης συστήματος Μενού συντήρησης Μενού χρήσης Μενού εκτύπωσης στατιστικών Μενού διαχειριστή Αντικατάσταση αναλώσιμων ειδών Γραφίτης Αρχική κασέτα γραφίτη Κασέτα αντικατάστασης Περιεχόμενα > 4

5 Τύμπανο Ιμάντας μεταφοράς Μονάδα σύντηξης Στοιχεία παραγγελίας αναλώσιμων Αντικατάσταση κασέτας γραφίτη Αντικατάσταση τύμπανου Αντικατάσταση μονάδας ιμάντα Αντικατάσταση μονάδας σύντηξης Καθαρισμός κεφαλής LED Αντιμετώπιση προβλημάτων Διόρθωση εμπλοκής χαρτιού Εγκατάσταση πρόσθετης μνήμης Κωδικοί παραγγελίας Αναβάθμιση μνήμης Προδιαγραφές Ευρετήριο Στοιχεία επικοινωνίας με την OKI Σημειώσεις, προφυλάξεις και προειδοποιήσεις Σημείωση Οι σημειώσεις παρέχουν πρόσθετες πληροφορίες που συμπληρώνουν το κυρίως κείμενο. Προφύλαξη! Οι προφυλάξεις παρέχουν επιπλέον πληροφορίες, η άγνοια των οποίων ενδέχεται να προκαλέσει δυσλειτουργία ή βλάβη στον εξοπλισμό. Προειδοποίηση! Οι προειδοποιήσεις παρέχουν επιπλέον πληροφορίες, η άγνοια των οποίων ενδέχεται να αποτελέσει κίνδυνο για προσωπικό τραυματισμό. Σημειώσεις, προφυλάξεις και προειδοποιήσεις > 5

6 Εισαγωγή Συγχαρητήρια για την αγορά αυτού του έγχρωμου εκτυπωτή Oki! Ο νέος σας εκτυπωτής έχει σχεδιαστεί με προηγμένα χαρακτηριστικά, τα οποία σας προσφέρουν καθαρές και έγχρωμες εκτυπώσεις σε υψηλή ταχύτητα με τη χρήση διαφόρων μέσων εκτύπωσης που απαιτεί ένα γραφείο. Ο εκτυπωτής σας περιλαμβάνει αυτά τα χαρακτηριστικά: > H πολυεπίπεδη τεχνολογία ProQ2400 παράγει ευκρινέστερους τόνους και απαλότερες διαβαθμίσεις χρώματος ώστε να προσδίδει στα έγγραφά σας την ποιότητα μιας φωτογραφίας > Έως και 16 σελίδες το λεπτό σε πλήρες χρώμα για γρήγορη εκτύπωση έγχρωμων παρουσιάσεων και άλλων εγγράφων μεγάλης σημασίας. > Έως και 20 ασπρόμαυρες σελίδες το λεπτό για γρήγορη και αποδοτική εκτύπωση εγγράφων γενικής χρήσης που δεν απαιτούν χρώμα. > Ανάλυση εκτύπωσης 600 x 600, 1200 x 600 dpi (κουκκίδες ανά ίντσα) και ανάλυση εκτύπωσης ProQ2400 για παραγωγή εικόνων υψηλής ποιότητας και μεγάλης ακριβείας. > Τεχνολογία έγχρωμου ψηφιακού LED Single Pass για επεξεργασία των εκτυπωμένων σελίδων σε υψηλή ταχύτητα. > Προσομοιώσεις PostScript 3, PCL 5C, PCL 6 και Epson FX για λειτουργία σύμφωνα με τις απαιτήσεις του χώρου και μεγάλο ποσοστό συμβατότητας με διαφόρων ειδών λογισμικά για υπολογιστές. > Η σύνδεση δικτύου 10Base-T και 100Base-TX σας επιτρέπει να μοιραστείτε αυτή την πολύτιμη πηγή με άλλους χρήστες στο περιβάλλον δικτύου του γραφείου σας. > Η κατάσταση λειτουργίας Photo Enhance βελτιώνει τις φωτογραφίες σας (μόνο για πρόγραμμα οδήγησης PCL των Windows). > Το "ASK OKI" είναι μια εντελώς νέα και φιλική λειτουργία για Windows που παρέχει απευθείας σύνδεση από την οθόνη του εκτυπωτή (η οποία όμως δεν καλύπτεται πλήρως σε αυτό το εγχειρίδιο) σε ιστοσελίδα διαδικτύου, ειδική για το ίδιο ακριβώς μοντέλο που χρησιμοποιείτε. Εκεί θα βρείτε όλες τις συμβουλές, βοήθεια και υποστήριξη που πιθανόν να χρειαστείτε για να απολαύσετε τα καλύτερα δυνατά αποτελέσματα από τον εκτυπωτή Oki. > Η λειτουργία Template Manager για Windows προσφέρει εύκολο σχεδιασμό και εκτύπωση επαγγελματικών καρτών, πανό και ετικετών. Συμπληρωματικά, η ακόλουθη προαιρετική δυνατότητα είναι επίσης διαθέσιμη: > Πρόσθετη μνήμη που επιτρέπει την εκτύπωση πιο περίπλοκων σελίδων. > Η OKI συνιστά να αναβαθμίζετε την μνήμη όταν εκτυπώνεται αφίσες, ή όταν χρησιμοποιείτε τη λειτουργία ProQ2400. Εισαγωγή > 6

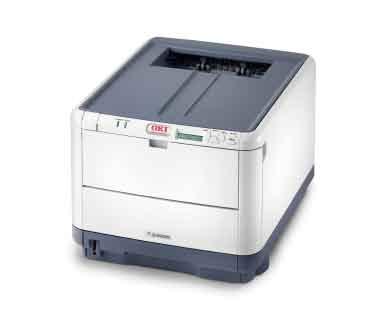

7 Παρουσίαση εκτυπωτή Πρόσοψη Στοιβακτής εξόδου με την όψη προς τα κάτω. Βασικό σημείο παράδοσης εκτυπωμένου αντιγράφου. Συγκρατεί έως 150 φύλλα στα 80g/m². 2. Πίνακας χειρισμού. Χειρισμός με τη βοήθεια του μενού και πίνακας οθόνης LCD. 3. Δίσκος χαρτιού. Βασικός κενός δίσκος χαρτιού. Συγκρατεί έως 200 φύλλα στα 80g/m². 4. Δίσκος πολλαπλών χρήσεων. Χρησιμοποιείται για βαρύτερα είδη χαρτιού, φακέλους και άλλα ειδικά μέσα εκτύπωσης. Επίσης χρησιμοποιείται για τη μη αυτόματη τροφοδότηση μεμονωμένων φύλλων, όταν απαιτείται. 5. Διακόπτης ON/OFF. 6. Μοχλός αποδέσμευσης εμπρόσθιου καλύμματος. 7. Κουμπί αποδέσμευσης πάνω καλύμματος. Η γλώσσα της οθόνης LCD μπορεί να εμφανίζει τα μηνύματα σε διαφορετικές γλώσσες (δείτε Αλλαγή γλώσσας οθόνης στη σελίδα 11). Εισαγωγή > 7

8 Πίσω μέρος του εκτυπωτή Αυτή η όψη δείχνει τον πίνακα συνδέσεων και τον πίσω στοιβακτή Υποδοχή ρεύματος AC. 2. Διασύνδεση USB. 3. Διεπαφή δικτύου.* 4. Κουμπί ελέγχου δικτύου 5. Πίσω στοιβακτής με την όψη προς πάνω, χωρητικότητας 1 φύλλων. * Η διασύνδεση δικτύου έχει μια προστατευτική «πρίζα», η οποία πρέπει να αφαιρεθεί για να γίνει η σύνδεση. Όταν ο πίσω στοιβακτής χαρτιού είναι διπλωμένος προς τα κάτω, το χαρτί εξέρχεται από την πίσω πλευρά του εκτυπωτή και στοιβάζεται εδώ, γυρισμένο προς τα πάνω. Αυτός συνήθως χρησιμοποιείται για χαρτιά με μεγάλο βάρος. Όταν χρησιμοποιείται σε συνδυασμό με το δίσκο πολλαπλών χρήσεων, η διαδρομή του χαρτιού μέσα από τον εκτυπωτή είναι στην ουσία ευθεία. Με αυτό τον τρόπο αποφεύγεται το κύρτωμα του χαρτιού κατά τη διαδρομή του και επιτρέπεται η τροφοδότηση χαρτιού με βάρος έως και 203g/m². Εισαγωγή > 8

9 Εσωτερικό εκτυπωτή Μονάδα σταθεροποιητή. Η μονάδα σταθεροποιητή περιέχει έναν θερμαινόμενο κύλινδρο ο οποίος προσαρμόζει το γραφίτη στο μέσο εκτύπωσης (χαρτί ή κάρτα). 2. Μοχλός σταθεροποιητή. Ο μοχλός διαθέτει μια θέση ασφάλισης, η οποία χρησιμοποιείται όταν η κασέτα γραφίτη βρίσκεται στη θέση της και μια θέση απασφάλισης για αφαίρεση και αλλαγή. 3. Κασέτες γραφίτη και μοχλοί. Οι 4 κασέτες γραφίτη συγκρατούν στεγνή την κονιοποιημένη μελάνη. Ο μοχλός ασφαλίζει την κασέτα γραφίτη στη θέση της επάνω στο τύμπανο ή την απασφαλίζει για αλλαγή κεφαλές LED (φωτοεκπομπός λυχνία) κατευθύνουν το φως στα 4 τύμπανα. Εισαγωγή > 9

10 Πίνακας λειτουργίας Ο πίνακας λειτουργίας δίνει τη δυνατότητα στο χειριστή να επέμβει στον εκτυπωτή και υποδεικνύει τόσο την κανονική λειτουργία του, όσο και τις περιπτώσεις όπου απαιτείται προσοχή. 1 C M Y K Ο Πίνακας Λειτουργίας αποτελείται από 2 LED, μια οθόνη και 6 πλήκτρα-διακόπτες, ως εξής: Διακόπτες Υπάρχουν έξι διακόπτες στον πίνακα λειτουργίας που ονομάζονται Back (Πίσω), Menu up (Μενού πάνω), Menu down (Μενού κάτω), Enter, On Line (Σε σύνδεση) και Cancel (Άκυρο). Διακόπτης Λειτουργία 4. Πίσω Επιστρέφει στο προηγούμενο ανώτερο επίπεδο στοιχείων μενού. Επίσης εξέρχεται από το μενού 5. Menu (πάνω και κάτω) Εισέρχεται στη λειτουργία του μενού. Στη λειτουργία του μενού, μετακινεί μπροστά ή πίσω το στοιχείο του μενού που εμφανίζεται. Πατήστε τα για 2 δευτερόλεπτα ή περισσότερο για να μετακινήσετε ένα στοιχείο μπροστά ή πίσω. 6. Enter Σε κατάσταση σύνδεσης ή εκτός σύνδεσης: εισέρχεται στη λειτουργία μενού. Στη λειτουργία μενού: καθορίζει την επιλεγμένη ρύθμιση. 7. On Line (Σε σύνδεση) Αλλάζει μεταξύ σύνδεσης και εκτός σύνδεσης. Όταν πατηθεί σε λειτουργία μενού, εξέρχεται από το μενού και περνά σε κατάσταση ONLINE. Όταν πατηθεί το κουμπί PAPER SIZE ERROR (Σφάλμα μεγέθους χαρτιού) εξαναγκάζει τον εκτυπωτή να εκτυπώσει στο χαρτί που είναι τοποθετημένο. 8. Cancel (Άκυρο) Διαγράφει τα δεδομένα που εκτυπώνονται ή λαμβάνονται, όταν πατηθεί για δύο ή περισσότερα δευτερόλεπτα. Διαγράφει τα δεδομένα όταν πατηθεί δύο ή περισσότερα δευτερόλεπτα κι ενώ εμφανίζεται η ένδειξη PAPER SIZE ERROR (Σφάλμα μεγέθους χαρτιού) ή TRAY 1 EMPTY (άδειος δίσκος 1). Όταν πατηθεί σε λειτουργία μενού, εξέρχεται από το μενού και περνά σε κατάσταση ONLINE. Λυχνίες LED Υπάρχουν δύο LED. Παρακάτω ακολουθεί μια περίληψη των λειτουργιών κάθε φωτεινής ένδειξης: LED Λειτουργία 1. Προσοχή Αναμμένη: Κατάσταση προσοχής (π.χ. ανοιχτός δίσκος/χαρτί έξω) Αναβοσβηνει: Κατάσταση προειδοποίησης (π.χ. ανοιχτό κάλυμμα) Απενεργοποιημένη: Κανονική κατάσταση. 2. On Line Αναμμένη: Έτοιμη να λάβει δεδομένα. (Σε σύνδεση) Αναβοσβηνει: Επεξεργάζεται δεδομένα. Απενεργοποιημένη: Εκτός σύνδεσης. Σφάλμα κλήσης τεχνικής εξυπηρέτησης Όταν προκύπτει σφάλμα κλήσης της τεχνικής εξυπηρέτησης, αναβοσβήνουν γρήγορα και ταυτόχρονα όλες οι φωτεινές ενδείξεις σε διαστήματα των 120ms. Εισαγωγή > 10

11 Αλλαγή γλώσσας οθόνης Η προεπιλεγμένη γλώσσα που χρησιμοποιεί ο εκτυπωτής σας για την εμφάνιση των μηνυμάτων και την αναφορά των εκτυπώσεων είναι τα Αγγλικά. Αν επιθυμείτε, μπορείτε να αλλάξετε τη γλώσσα σε: Γερμανικά Δανέζικα Γαλλικά Ολλανδικά Ιταλικά Τουρκικά Ισπανικά Πορτογαλικά Σουηδικά Πολωνικά Ρωσικά Ελληνικά Φιλανδικά Τσέχικα Ουγγρικά Νορβηγικά Σημείωση: > Η παραπάνω λίστα είναι ενδεικτική. > Δείτε τις πληροφορίες που εσωκλείονται στο προϊόν (Βοηθητικό πρόγραμμα ρύθμισης γλώσσας πίνακα ελέγχου) σχετικά με τη διαδικασία αλλαγής της ρύθμισης γλώσσας. Εισαγωγή > 11

12 Συστάσεις για το χαρτί Ο εκτυπωτής σας διαχειρίζεται μια ποικιλία μέσων εκτύπωσης, όπως χαρτιά διαφόρων βαρών και μεγεθών, καθώς και φακέλους. Αυτή η ενότητα παρέχει γενικές συμβουλές για την επιλογή των μέσων εκτύπωσης και εξηγεί πως πρέπει να χρησιμοποιηθεί το κάθε είδος. Η μέγιστη αποδοτικότητα επιτυγχάνεται όταν γίνεται χρήση κανονικού χαρτιού 75~90g/m², σχεδιασμένο για φωτοτυπικά μηχανήματα και εκτυπωτές λέιζερ. Τα κατάλληλα είδη είναι: > Arjo Wiggins Conqueror Colour Solutions 90g/m². > Colour Copy από την Neusiedler. Δεν συνιστάται η χρήση υπερβολικά ανάγλυφου χαρτιού ή χαρτιού με πολύ σκληρή υφή. Προτυπωμένο επιστολόχαρτο μπορεί να χρησιμοποιηθεί, αλλά η μελάνη δεν θα πρέπει να μετατοπίζεται κατά την έκθεση του στις υψηλές θερμοκρασίες που χρησιμοποιούνται στη διαδικασία εκτύπωσης. Οι φάκελοι θα πρέπει να μην διπλωθούν, να μην τσαλακωθούν ή να μην παραμορφωθούν με οποιονδήποτε τρόπο. Θα πρέπει επίσης να είναι ορθογώνιου τύπου, με κόλλα που παραμένει άθικτη όταν τη διαπερνά η θερμή πίεση των κυλίνδρων που χρησιμοποιεί ο εκτυπωτής αυτού του είδους. Δεν είναι κατάλληλοι οι φάκελοι με παράθυρα. Οι ετικέτες θα πρέπει να είναι επίσης κατάλληλες για χρήση σε φωτοτυπικά μηχανήματα και εκτυπωτές λέιζερ, και η σελίδα πάνω στην οποία είναι κολλημένες θα πρέπει να είναι καλυμμένη ολόκληρη από ετικέτες. Άλλα είδη ετικετών ίσως να προκαλέσουν βλάβη στον εκτυπωτή επειδή ξεκολλάνε κατά τη διαδικασία εκτύπωσης. Δίσκος-κασέτα Μέγεθος Διαστάσεις Βάρος A6 105 x 148mm A5 148 x 210mm B5 182 x 257mm Executive A4 Letter 184,2 x 266,7mm 210 x 297mm 215,9 x 279,4mm Ελαφρύ Μέτριο Βαρύ 64-74g/m² g/m² g/m² Legal 13in 216 x 330mm Legal 13,5in 216 x 343mm Legal 14in 216 x 356mm Συστάσεις για το χαρτί > 12

13 Δίσκος πολλαπλών χρήσεων (MP) Ο δίσκος πολλαπλών χρήσεων (ή δίσκος MP) μπορεί να χειριστεί τα ίδια μεγέθη χαρτιού όπως ο δίσκος κασέτας, αλλά βάρους που δεν υπερβαίνει τα 75 έως 203g/m². Για πολύ βαρύ χαρτί χρησιμοποιήστε τον στοιβακτή με την όψη προς τα πάνω (πίσω). Αυτό εξασφαλίζει ότι η διαδρομή του χαρτιού μέσα στον εκτυπωτή είναι σχεδόν ευθεία. Ο δίσκος πολλαπλών χρήσεων μπορεί να τροφοδοτήσει χαρτί πλάτους ως 100mm και μήκους ως 1.220mm (εκτύπωση πανό). Για μήκος χαρτιού που υπερβαίνει τα 356mm (Legal 14in.) χρησιμοποιήστε χαρτί με βάρος μεταξύ 90g/m² και 128g/m² και τον στοιβακτή με την όψη προς τα πάνω (πίσω). Χρησιμοποιήστε το δίσκο πολλαπλών χρήσεων για εκτύπωση φακέλων. Το χαρτί θα πρέπει να φορτωθεί με την όψη προς τα πάνω και την επάνω άκρη του μέσα στον εκτυπωτή. Μέγεθος Διαστάσεις Βάρος A6 105 x 148mm A5 148 x 210mm B5 182 x 257mm Executive 184,2 x 266,7mm A4 210 x 297mm Letter 215,9 x 279,4mm Legal 13in Legal 13,5in Legal 14in Προσαρμοσμένο μέγεθος 216 x 330mm 216 x 343mm 216 x 356mm Δεν διατίθεται Ελαφρύ: Μέτριο: Βαρύ: Πολύ βαρύ: 64-74g/m² 75-90g/m² g/m² g/m² Φάκελος COM-9 Δεν διατίθεται Φάκελος COM-10 Δεν διατίθεται Φάκελος Monarch Δεν διατίθεται C5 162 Χ 229mm DL 110 x 220mm Πανό 210 x mm το μέγ. Στοιβακτής με την όψη προς τα κάτω Ο στοιβακτής με την όψη προς τα κάτω στο πάνω μέρος του εκτυπωτή μπορεί να συγκρατήσει έως και 150 φύλλα κανονικού χαρτιού βάρους 80g/m² και να χειριστεί χαρτί βάρους έως και 120g/m². Οι σελίδες που εκτυπώνονται με σειρά ανάγνωσης (η σελίδα 1 είναι πρώτη) θα ταξινομηθούν με τη σειρά ανάγνωσης (η τελευταία σελίδα θα βρίσκεται στην αρχή του πακέτου, με την όψη προς τα κάτω). Στοιβακτής με την όψη προς τα πάνω Ο στοιβακτής με την όψη προς τα πάνω στο πίσω μέρος του εκτυπωτή για να χρησιμοποιηθεί πρέπει να είναι ανοικτός και η επέκταση του δίσκου τραβηγμένη προς τα έξω. Σε αυτή την περίπτωση, το χαρτί θα εξέλθει ακολουθώντας αυτήν τη διαδρομή, ανεξάρτητα από τις ρυθμίσεις στο πρόγραμμα οδήγησης. Ο στοιβακτής με την όψη προς τα πάνω μπορεί να συγκρατήσει έως και 1 φύλλα κανονικού χαρτιού βάρους 80g/m², και χαρτί βάρους ως και 203g/m². Χρησιμοποιείτε πάντα αυτό τον στοιβακτή και τον τροφοδότη πολλαπλών χρήσεων για χαρτί προς βαρύτερο από 120g/m². Συστάσεις για το χαρτί > 13

14 Φόρτωση χαρτιού Δίσκοι κασέτας 1. Βγάλτε εντελώς έξω το δίσκο χαρτιού από τον εκτυπωτή. 2. Αερίστε το χαρτί που θα τοποθετήσετε, στις άκρες (1) και στη μέση (2) για να βεβαιωθείτε ότι τα φύλλα δεν κολλάνε μεταξύ τους κι έπειτα χτυπήστε ελαφρά τις άκρες της στοίβας σε μια επίπεδη επιφάνεια για να την ισιώσετε (3) Τοποθετήστε το χαρτί γυρισμένο προς τα κάτω και με την πάνω άκρη του μπροστά στον εκτυπωτή. 3. Προσαρμόστε τον πίσω οδηγό ακινητοποίησης (1) και τους οδηγούς χαρτιού (2) στο μέγεθος του χαρτιού που θα χρησιμοποιήσετε. Χρησιμοποιήστε τις ενδείξεις επιπέδου (3) στους οδηγούς χαρτιού Φόρτωση χαρτιού > 14

15 Για να αποφύγετε τυχόν εμπλοκή χαρτιού: > Μην αφήνετε κενά ανάμεσα στο χαρτί, τους οδηγούς και τον πίσω οδηγό ακινητοποίησης. > Μην γεμίζετε υπερβολικά το δίσκο με χαρτί. Η χωρητικότητα εξαρτάται από το είδος χαρτιού. > Μην τοποθετείτε κατεστραμμένο χαρτί. > Μη φορτώνετε, ταυτόχρονα, χαρτιά διαφορετικών μεγεθών ή ειδών. > Μην τραβάτε προς τα έξω το δίσκο χαρτιού κατά τη διάρκεια εκτύπωσης. 4. Κλείστε απαλά το δίσκο χαρτιού. 5. Για εκτύπωση με την όψη προς τα κάτω, βεβαιωθείτε ότι είναι κλειστός ο στοιβακτής με την όψη προς τα επάνω (πίσω) (4) (το χαρτί εξέρχεται από το πάνω μέρος του εκτυπωτή). Η χωρητικότητα συσσώρευσης είναι περίπου 250 φύλλα, ανάλογα με το βάρος του χαρτιού. 6. Για εκτύπωση με την όψη προς τα πάνω, βεβαιωθείτε ότι είναι ανοικτός ο στοιβακτής με την όψη προς τα επάνω (πίσω) (4) και ότι το στήριγμα χαρτιού (5) είναι εκτεταμένο. Η χωρητικότητα του δίσκου είναι περίπου 1 φύλλο. 7. Πάντα να χρησιμοποιείτε τον στοιβακτή με την όψη προς τα πάνω (πίσω) για βαρύ χαρτί (χαρτόνι κλπ.). 4 5 Προφύλαξη! Μην ανοιγοκλείνετε την πίσω έξοδο χαρτιού όταν γίνεται εκτύπωση, Ενδέχεται να προκληθεί εμπλοκή χαρτιού. Φόρτωση χαρτιού > 15

16 Δίσκος πολλαπλών χρήσεων (MP) 1. Ανοίξτε το δίσκο MP (1) Προσαρμόστε τους οδηγούς χαρτιού (2) στο μέγεθος του χαρτιού που θα χρησιμοποιηθεί. > Για μονόπλευρη εκτύπωση σε επιστολόχαρτο, τοποθετήστε το χαρτί στο δίσκο πολλαπλών χρήσεων με την προτυπωμένη πλευρά προς τα πάνω και την πάνω άκρη μέσα στον εκτυπωτή. > Οι φάκελοι πρέπει να τοποθετηθούν με την εκτυπωμένη πλευρά προς τα πάνω, με την πάνω άκρη προς τα αριστερά και την μικρή άκρη μέσα στον εκτυπωτή. Τροφοδοτούνται μη αυτόματα μία σελίδα ή ένας φάκελος. Ρυθμίστε το σωστό μέγεθος χαρτιού για το δίσκο πολλαπλών χρήσεων μέσω του πίνακα λειτουργίας του εκτυπωτή. Φόρτωση χαρτιού > 16

17 Λειτουργία Χρήση της συσκευής > Για πλήρεις λεπτομέρειες σχετικά με τη χρήση του εκτυπωτή και των προαιρετικών εξαρτημάτων ώστε να παράγουν αποτελεσματικές και αποδοτικές εκτυπώσεις, παρακαλούμε ανατρέξτε στον Οδηγό Εκτύπωσης. > Για πλήρεις λεπτομέρειες σχετικά με τη σύνδεση και τη χρήση του δικτύου, ανατρέξτε στον Οδηγό Δικτύου. Λειτουργία > 17

18 Λειτουργίες μενού Αυτή η ενότητα αναφέρεται στα μενού, στα οποία γίνεται πρόσβαση δια μέσου των χειριστηρίων που βρίσκονται στον πίνακα χειρισμού του εκτυπωτή και εμφανίζονται στο παράθυρο της οθόνης υγρών κρυστάλλων LCD. Πίνακας χειρισμού: 1 C M Y K 1. Λυχνία ATTENTION Αναμμένη: Κατάσταση προσοχής (π.χ. ανοιχτός δίσκος/χαρτί έξω) Αναβοσβηνει: Κατάσταση προειδοποίησης (π.χ. ανοιχτό κάλυμμα) Απενεργοποιημένη: Κανονική κατάσταση. 5. Κουμπιά ΜΕΝΟΥ (Πάνω/ Κάτω) Εισέρχεται στη λειτουργία του μενού. Στη λειτουργία του μενού, μετακινεί μπροστά ή πίσω το στοιχείο του μενού που εμφανίζεται. Πατήστε τα για 2 δευτερόλεπτα ή περισσότερο για να μετακινήσετε ένα στοιχείο μπροστά ή πίσω. 2. Λυχνία ONLINE Αναμμένη: Έτοιμη να λάβει δεδομένα. Αναβοσβηνει: Επεξεργάζεται δεδομένα. Απενεργοποιημένη: Εκτός λειτουργίας. 6. Πλήκτρο ENTER Σε λειτουργία ONLINE ή OFFLINE: εισέρχεται στη λειτουργία μενού. Στη λειτουργία μενού: καθορίζει την επιλεγμένη ρύθμιση. 3. ΟΘΟΝΗ Εμφανίζει την κατάσταση του εκτυπωτή και τυχόν μηνύματα σφάλματος. 7. Πλήκτρο ONLINE Μεταβαίνει μεταξύ κατάστασης ONLINE και OFFLINE. Όταν πατηθεί σε λειτουργία μενού, εξέρχεται από το μενού και περνά σε κατάσταση ONLINE. Όταν πατηθεί το κουμπί PAPER SIZE ERROR (Σφάλμα μεγέθους χαρτιού) εξαναγκάζει τον εκτυπωτή να εκτυπώσει στο χαρτί που είναι τοποθετημένο. 4. Πλήκτρο BACK Επιστρέφει στο προηγούμενο ανώτερο επίπεδο στοιχείων μενού. 8. Πλήκτρο CANCEL Διαγράφει τα δεδομένα που εκτυπώνονται ή λαμβάνονται, όταν πατηθεί για δύο ή περισσότερα δευτερόλεπτα. Διαγράφει τα δεδομένα όταν πατηθεί δύο ή περισσότερα δευτερόλεπτα κι ενώ εμφανίζεται η ένδειξη PAPER SIZE ERROR (Σφάλμα μεγέθους χαρτιού) ή TRAY 1 EMPTY (άδειος δίσκος 1). Όταν πατηθεί σε λειτουργία μενού, εξέρχεται από το μενού και περνά σε κατάσταση ONLINE. Λειτουργίες μενού > 18

19 Πώς να αλλάξετε τις ρυθμίσεις - Χρήστης Θα πρέπει να σημειωθεί ότι αρκετές από αυτές τις ρυθμίσεις μπορούν να παρακαμφθούν και όντως παρακάμπτονται από τις ρυθμίσεις των προγραμμάτων οδήγησης στα Windows. Όμως, αρκετές από τις ρυθμίσεις του προγράμματος οδήγησης του εκτυπωτή μπορούν να παραμείνουν στη «Ρύθμιση Εκτυπωτή», η οποία στη συνέχεια θα τις ορίσει ως προεπιλεγμένες στα μενού. Όπου ισχύει, οι προεπιλεγμένες εργοστασιακές ρυθμίσεις φαίνονται με έντονη γραφή στους ακόλουθους πίνακες. Σε κανονικές συνθήκες λειτουργίας, (εξοικονόμηση ενέργειας), το παράθυρο LCD του εκτυπωτή θα δείξει μια γραφική αναπαράσταση ράβδων με την ποσότητα του γραφίτη που απομένει σε κατάσταση Ετοιμότητας, ή θα αναβοσβήσει μεταξύ αυτής της και της κατάστασης Εξοικονόμησης ενέργειας, αν βρίσκεται σε αυτήν την κατάσταση λειτουργίας. Σε αυτή την κατάσταση, για να εισέλθετε στο σύστημα των μενού, πατήστε τα πλήκτρα Πάνω/Κάτω στον πίνακα χειρισμού για να μετακινηθείτε πάνω ή κάτω στον κατάλογο των μενού έως ότου εμφανιστεί αυτό που θέλετε. Η διαδικασία είναι η εξής: 1. Πατήστε το πλήκτρο ENTER για να εισέλθετε στο μενού. 2. Χρησιμοποιήστε τα πλήκτρα Πάνω/Κάτω για να μετακινηθείτε πάνω ή κάτω στα στοιχεία του μενού. Όταν εμφανιστεί στην οθόνη το στοιχείο που θέλετε να τροποποιήσετε, πατήστε ENTER για να προβάλετε τα υπομενού αυτού του στοιχείου. 3. Χρησιμοποιήστε τα πλήκτρα Πάνω/Κάτω για να μετακινηθείτε πάνω ή κάτω στα στοιχεία του υπομενού. Όταν εμφανιστεί στην οθόνη το στοιχείο που θέλετε να τροποποιήσετε, πατήστε ENTER για να επιλέξετε το στοιχείο. 4. Χρησιμοποιήστε τα πλήκτρα Πάνω/Κάτω για να μετακινηθείτε πάνω ή κάτω στις διαθέσιμες ρυθμίσεις των στοιχείων του υπομενού. Όταν εμφανιστεί στην οθόνη το στοιχείο που θέλετε να τροποποιήσετε, πατήστε ENTER για να αλλάξτε την επιλογή. Ένας αστερίσκος (*) εμφανίζεται δίπλα στη ρύθμιση, υποδεικνύοντας ότι αυτή τη στιγμή τίθεται σε ισχύ η εν λόγω ρύθμιση. 5. Κάντε μια από τις ακόλουθες ενέργειες: > Πατήστε BACK ξανά για να επιστρέψετε στον κατάλογο των μενού, ή > Πατήστε ON LINE ή CANCEL για να εξέλθετε από το σύστημα μενού και να επιστρέψετε στην κατάσταση αναμονής. Σημείωση Μπορείτε να εισέλθετε στο μενού, ανά πάσα στιγμή, ακόμα κι όταν η συσκευή εκτυπώνει. Λειτουργίες μενού > 19

20 Πώς να αλλάξετε τις ρυθμίσεις - Διαχειριστής Στο μενού χρήστη μπορείτε να ρυθμίσετε αν θα ενεργοποιήσετε (ENABLE) ή απενεργοποιήσετε (DISABLE) κάθε μενού χρήστη. Οι ανενεργές κατηγορίες δεν εμφανίζονται στο μενού του χρήστη. Μόνο ο διαχειριστής του συστήματος μπορεί να αλλάξει αυτές τις ρυθμίσεις. 1. Απενεργοποιήστε OFF τον εκτυπωτή. 2. Ενεργοποιήστε τον εκτυπωτή στρέφοντας το διακόπτη στη θέση ON ενώ ταυτόχρονα πατάτε το πλήκτρο ENTER. Μόλις εμφανιστεί η ένδειξη ADMIN MENU απομακρύνετε το δάχτυλό σας από το πλήκτρο. 3. Πατήστε το κουμπί ENTER. 4. Μόλις εμφανιστεί η ένδειξη ENTER PASSWORD (Εισάγετε κωδικό) πατήστε το πλήκτρο MENU ή το πλήκτρο Up ή MENU Down αρκετές φορές για να εμφανιστεί η 1η γραμμή του κωδικού και στη συνέχεια πατήστε το πλήκτρο ENTER. 5. Πληκτρολογήστε τον κωδικό σας που έχει 4 έως 9 ψηφία. Ο προεπιλεγμένος κωδικός είναι «aaaaaa». 6. Πατήστε το πλήκτρο MENU Up έως ότου εμφανιστεί η επιθυμητή «κατηγορία» που θέλετε να αλλάξετε. Πατήστε το κουμπί ENTER. 7. Πατήστε το πλήκτρο MENU Up ή MENU Down έως ότου εμφανιστεί το «στοιχείο» που θέλετε να αλλάξετε. Πατήστε το κουμπί ENTER. Η αρχικοποίηση της μνήμης flash εμφανίζει το μήνυμα ARE YOU SURE? (Είστε σίγουροι;). Επιβεβαιώστε αν θέλετε να γίνει η αλλαγή ή όχι. 8. Για να εφαρμόσετε την αλλαγή, πατήστε το πλήκτρο MENU Up ή το πλήκτρο MENU Down ώστε να εμφανιστεί η ένδειξη YES και στη συνέχεια πατήστε το πλήκτρο ENTER. Θα γίνει αυτόματη επανεκκίνηση του εκτυπωτή. 9. Όταν εμφανιστεί η ένδειξη PLEASE POW OFF/SHUTDOWN COMP θέστε τον εκτυπωτή εκτός/εντός λειτουργίας OFF/ON 10. Πατήστε το πλήκτρο MENU Up ή MENU Down έως ότου εμφανιστεί η ρύθμιση που θέλετε. 11. Πατήστε το πλήκτρο ENTER για να πληκτρολογήσετε έναν αστερίσκο (*) στη δεξιά πλευρά της επιλεγμένης ρύθμισης. 12. Πατήστε το πλήκτρο ONLINE για να περάσετε σε κατάσταση λειτουργίας ONLINE. Λειτουργίες μενού > 20

21 Μενού Μενού πληροφοριών Αυτό το μενού παρέχει μια γρήγορη μέθοδο εμφάνισης των διαφόρων στοιχείων που είναι αποθηκευμένα στον εκτυπωτή. ΣΤΟΙΧΕΙΟ ΕΝΕΡΓΕΙΑ ΕΠΕΞΗΓΗΣΗ PRINT MENU MAP (εκτ. χάρτη μενού) EXECUTE Εκτυπώνει έναν πλήρη κατάλογο των μενού δείχνοντας τις τρέχουσες ρυθμίσεις. NETWORK (Δίκτυο) EXECUTE Εκτυπώνει πληροφορίες διαμόρφωσης δικτύου. PRINT FILE LIST (Εκτύπ. λίστασ αρχ.) PRINT PCL FONT (Εκτύπ. γραμ. PCL) PRINT PSE FONT (Εκτύπ. γραμ. PSE) PRINT PPR FONT (Εκτύπ. γραμ. PPR) PRINT FX FONT (Εκτύπ. γραμ. FX) EXECUTE EXECUTE EXECUTE EXECUTE EXECUTE Εκτυπώνει ένα κατάλογο με τις επικαλύψεις, τις μακροεντολές, τις γραμματοσειρές και άλλα αρχεία που είναι αποθηκευμένα στο σκληρό δίσκο του εκτυπωτή (αν έχει εγκατασταθεί). Εκτυπώνει έναν πλήρη κατάλογο με όλες τις εσωτερικές γραμματοσειρές PCL καθώς και αυτές που είναι αποθηκευμένες στη μνήμη ROM (υποδοχή 0), στη μνήμη flash και στο σκληρό δίσκο (εφόσον είναι εγκατεστημένος). Εκτυπώνει έναν πλήρη κατάλογο με όλες τις εσωτερικές γραμματοσειρές προσομοίωσης PostScript. Εκτυπώνει έναν πλήρη κατάλογο με όλες τις εσωτερικές γραμματοσειρές προσομοίωσης IBM ProPrinter III XL, περιλαμβανομένων των γραμματοσειρών που έχουν ληφθεί στη μνήμη flash ή στο σκληρό δίσκο. Εκτυπώνει έναν πλήρη κατάλογο με όλες τις εσωτερικές γραμματοσειρές προσομοίωσης Epson FX, περιλαμβανομένων των γραμματοσειρών που έχουν ληφθεί στη μνήμη flash ή στο σκληρό δίσκο. DEMO1 (Δειίμα1) EXECUTE Εκτυπώνει μια δοκιμαστική σελίδα που περιέχει έγχρωμα και ασπρόμαυρα γραφικά και κείμενα. PRINT ERROR LOG (εκτύπ. ιστορικού σφαλμ.) USAGE REPORT (Αναφορά χρήσης) COLOR PROF LIST (Λίστα προφ. χρωμ). EXECUTE EXECUTE EXECUTE Εκτυπώνει έναν κατάλογο με όλα τα σφάλματα και τις προειδοποιήσεις που παρουσιάστηκαν στον εκτυπωτή. Μετακινηθείτε σε αυτήν την παράμετρο και επιλέξτε execute για να εκτυπώσετε έναν κατάλογο με τις έγχρωμες και τις ασπρόμαυρες σελίδες που έχει εκτυπώσει. Εκτυπώνει έναν κατάλογο με τα αποθηκευμένα προφίλ χρωμάτων. Μενού τερματισμού Αυτό το μενού εμφανίζεται μόνο αν έχει επιλεχτεί το ENABLE (Ενεργοποίηση) στο μενού ADMIN (Διαχείριση). ΣΤΟΙΧΕΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ SHUTDOWN START (Έναρξη τερματ.) EXECUTE Εκτελεί ελεγχόμενο τερματισμό του εκτυπωτή, επιβεβαιώνοντας ότι είναι κλειστά όλα τα αρχεία πριν γίνει η απενεργοποίηση. Απενεργοποιήστε τον εκτυπωτή μόνον όταν η οθόνη υποδεικνύει ότι έχει ολοκληρωθεί ο τερματισμός. Μενού εκτύπωσης Αυτό το μενού παρέχει τη δυνατότητα προσαρμογής διαφόρων λειτουργιών που σχετίζονται με την εκτύπωση εργασιών. ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣH COPIES (Αντίγραφα) Εισάγετε τον αριθμό αντιτύπων ενός εγγράφου που θα εκτυπωθούν από το 1 ως το 999. Λειτουργίες μενού > 21

22 ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣH MANUAL FEED (Τροφοδοσία με το χέρι) ON OFF Όταν επιλεχτεί το ON, το χαρτί τροφοδοτείται από το δίσκο πολλαπλών χρήσεων. MEDIA CHECK (Έλεγχος χαρτιού) RESOLUTION (Ανάλυση) TONER SAVE MODE (Εξοικ. γραφίτη) MONO-PRINT SPEED (Ταχ. α/μ εκτύπωσης) ORIENTATION (Προσανατολισμος) LINES PER PAGE (Γραμμές ανά σελ.) EDIT SIZE (Επεξ. μεγέθους) ENABLE DISABLE 600DPI 600 x 1200DPI 600DPI M-LEVEL ON OFF AUTO SPEED NORMAL SPEED COLOR SPEED (Ταχύτητα έγχρωμης εκτύπωσης ) ΚΑΤΑΚΟΡΥΦΟΣ ΟΡΙΖΟΝΤΙΟΣ Καθορίζει αν ο εκτυπωτής ελέγχει το μέγεθος του τροφοδοτημένου χαρτιού και αν αυτό ταιριάζει με το χαρτί που απαιτεί το έγγραφο για να εκτυπωθεί. Ορίζει την προεπιλεγμένη ανάλυση για εκτύπωση (κουκκίδες ανά ίντσα). Η ανάλυση 600x1200DPI χρησιμοποιεί περισσότερη μνήμη και χρειάζεται περισσότερο χρόνο για να εκτυπωθεί, αλλά εκτυπώνει σε υψηλότερη ποιότητα. Ελαττώνει την ποσότητα του γραφίτη που θα χρησιμοποιηθεί για την απεικόνιση. Η εξοικονόμηση γραφίτη παράγει ανοιχτόχρωμες εκτυπώσεις αλλά είναι οικονομικότερη. Aν η πρώτη σελίδα μιας εκτύπωσης είναι ασπρόμαυρη, ο εκτυπωτής λειτουργεί με ταχύτητα 20ppm (σελίδες ανά λεπτό). Όταν εντοπίζεται μια έγχρωμη σελίδα, ο εκτυπωτής μειώνει την ταχύτητα εκτύπωσης στα 16ppm. Αυτή η ρύθμιση είναι παρόμοια με τη ρύθμιση AUTO SPEED, αλλά ο εκτυπωτής λειτουργεί με ταχύτητα 20ppm μέχρι να εντοπισθεί η έγχρωμη σελίδα όπου αλλάζει στα 16ppm. Αυτή η ρύθμιση είναι κατάλληλη όταν η πλειοψηφία των εκτυπώσεων αφορά ασπρόμαυρες σελίδες. Ο εκτυπωτής λειτουργεί με ταχύτητα 16ppm για όλες τις εκτυπωτικές εργασίες. Αυτή η ρύθμιση είναι η κατάλληλη επιλογή όταν το μεγαλύτερο ποσοστό των εκτυπωτικών εργασιών είναι έγχρωμες. Επιλέγει τον προεπιλεγμένο προσανατολισμό σελίδας μεταξύ κατακόρυφου και οριζόντιου. - (μόνο για PCL, IBMPPR και EPSON FX) 5~64~128 Ορίζει τον αριθμό των γραμμών ενός κειμένου ανά σελίδα όταν το κείμενο λαμβάνεται από άλλα συστήματα και όχι από τα Windows. Η προεπιλεγμένη ρύθμιση για A4 κατακόρυφο είναι 65 γραμμές, και για Letter είναι 60 γραμμές (μόνο για PCL). CASSETTE SIZE A4 /A5/ A6 / B5 LEGAL14 LEGAL13.5 LEGAL13 LETTER EXECUTIVE CUSTOM COM-9 ENVELOPE COM-10 ENVELOPE MONARCH ENVELOPE DL ENVELOPE C5 ENVELOPE Ορίζει το μέγεθος της εκτυπώσιμης περιοχής της σελίδας έτσι ώστε να ταιριάζει με το μέγεθος του χαρτιού που χρησιμοποιείται. Αυτό δεν είναι το ίδιο με το φυσικό μέγεθος του χαρτιού, το οποίο είναι κάπως μεγαλύτερο. Για πραγματικές διαστάσεις μεγεθών σελίδων, δείτε την ενότητα «Συστάσεις για το χαρτί» σε αυτόν τον οδηγό. Μενού μέσων Αυτό το μενού παρέχει ρυθμίσεις για μια ευρεία ποικιλία μέσων εκτύπωσης. ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ TRAY PAPERSIZE (μέγ. χαρτ. δίσκ) A4 /A5/ A6/B5/ LEGAL14/ LEGAL13.5/ LEGAL13/ LETTER/ EXECUTIVE CUSTOM Επιλέγει το μέγεθος του χαρτιού που έχει φορτωθεί στο δίσκο. Για τη ρύθμιση CUSTOM δείτε τη ΔΙΑΣΤΑΣΗ X και τη ΔΙΑΣΤΑΣΗ Y στη συνέχεια αυτού του πίνακα. Λειτουργίες μενού > 22

23 ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ TRAY MEDIATYPE (τύπος μέσου δίσκου) TRAY MEDIAWEIGHT (Βάρος χαρτιού δίσκ) MF PAPERSIZE (Μέγ. χαρτ. δίσκ MF) MF MEDIATYPE (Τύπος μέσου MF) MF MEDIAWEIGHT (Βάρος μέσου MF) UNIT OF MEASURE (Μονάδα μέτρησης) X-DIMENSION (Διάσταση Χ) Y-DIMENSION (Διάσταση-Υ) PLAIN LETTERHEAD BOND RECYCLED ROUGH GLOSSY USERTYPE1 USERTYPE2 USERTYPE3 USERTYPE4 USERTYPE5 LIGHT MEDIUM HEAVY LETTER EXECUTIVE LEGAL14 LEGAL13.5 LEGAL13 A4 / A5 / A6 / B5 CUSTOM COM-9 ENVELOPE COM-10 ENVELOPE MONARCH ENV DL ENVELOPE C5 ENVELOPE PLAIN LETTERHEAD LABELS BOND RECYCLED CARD STOCK ROUGH GLOSSY USER TYPE 1 USER TYPE 2 USER TYPE 3 USER TYPE 4 USER TYPE 5 LIGHT MEDIUM HEAVY ULTRA HEAVY MILLIMETRE INCH MILLIMETRE MILLIMETRE Επιλέγει το είδος χαρτιού που είναι φορτωμένο σε αυτόν το δίσκο. Αυτό θα βοηθήσει τον εκτυπωτή να προσαρμόσει τις εσωτερικές παραμέτρους λειτουργίας, όπως την ταχύτητα της συσκευής και τη θερμοκρασία της μονάδας σύντηξης ώστε να χειριστούν καλύτερα το χαρτί που θα τροφοδοτηθεί. Για παράδειγμα, το επιστολόχαρτο ίσως να χρειάζεται χαμηλότερη θερμοκρασία για να αποφευχθεί η διάχυση της μελάνης του. Σημείωση: Η ένδειξη USERTYPEn εμφανίζεται μόνο αν η συσκευή έχει καταχωρηθεί στον κεντρικό Η/Υ ή διακομιστή. Προσαρμόζει τον εκτυπωτή για το βάρος της στοίβας χαρτιού που είναι φορτωμένη σε αυτόν το δίσκο. Επιλέγει το μέγεθος χαρτιού που τροφοδοτείται από το δίσκο πολλαπλών χρήσεων. Για τη ρύθμιση CUSTOM δείτε τη ΔΙΑΣΤΑΣΗ X και τη ΔΙΑΣΤΑΣΗ Y στη συνέχεια αυτού του πίνακα. Επιλέγει το είδος του μέσου εκτύπωσης που θα τροφοδοτηθεί από το δίσκο πολλαπλών χρήσεων έτσι ώστε να προσαρμόσει ο εκτυπωτής τις εσωτερικές του παραμέτρους για να χειριστούν καλύτερα το επιλεγμένο είδος μέσου εκτύπωσης. Επιλέγει το βάρος του μέσου εκτύπωσης που θα τροφοδοτηθεί από το δίσκο πολλαπλών χρήσεων. Επιλέγει τη μονάδα μέτρησης (χιλιοστά ή ίντσες). Επιλέγει το πλάτος χαρτιού που ορίζεται από τη ρύθμιση CUSTOM και αναφέρεται στις προαναφερθείσες ρυθμίσεις ΜΕΓΕΘΟΥΣ ΧΑΡΤΙΟΥ. Επιλέγει το μήκος χαρτιού που ορίζεται από τη ρύθμιση CUSTOM και αναφέρεται στις προαναφερθείσες ρυθμίσεις ΜΕΓΕΘΟΥΣ ΧΑΡΤΙΟΥ. Έχετε υπόψη σας ότι τα μέσα εκτύπωσης μήκους ως 1.220mm μπορούν να τροφοδοτηθούν από το δίσκο πολλαπλών χρήσεων για εκτύπωση πανό. Λειτουργίες μενού > 23

24 Μενού χρωμάτων Ο εκτυπωτής προσαρμόζει αυτόματα την ισορροπία και την πυκνότητα των χρωμάτων στα ανάλογα χρονικά διαστήματα, βελτιστοποιώντας το εκτυπωμένο αποτέλεσμα για λαμπερό άσπρο χαρτί που φαίνεται κάτω από συνθήκες φυσικού φωτός. Τα στοιχεία σε αυτό το μενού παρέχουν ένα μέσο για την τροποποίηση των προεπιλεγμένων ρυθμίσεων για εκτυπώσεις με ειδικές ή εξαιρετικές απαιτήσεις. ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ DENSITY CONTROL (Έλεγχ. πυκνότητας) ADJUST DENSITY (Ρύθμ. πυκνότητας) COLOUR TUNING (Συντονισμός χρωμ.) C HIGHLIGHT (Επισήμανση κυανού) C MID-TONE (μεσαίος τόνος κυανού) C DARK (σκούρο κυανό) M HIGHLIGHT (επισήμανση ματζέντα) M MID-TONE (μεσαίος τόνος ματζέντα) M DARK (σκούρο ματζέντα) Y HIGHLIGHT (επισήμανση κίτρινου) Y MID-TONE (μεσαίος τόνος κίτρινου) Y DARK (σκούρο κίτρινο) K HIGHLIGHT (επισήμανση μαύρου) K MID-TONE (μεσαίος τόνος μαύρου) K DARK (σκούρο μαύρο) C DARKNESS (σκοτεινότητα κυανού) M DARKNESS (σκοτεινότητα ματζέντα) Y DARKNESS (σκοτεινότητα κίτρινου) K DARKNESS (σκοτεινότητα μαύρου) AUTO MANUAL EXECUTE PRINT PATTERN -3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3 Αν τεθεί στο AUTO, η πυκνότητα της εικόνας θα προσαρμοστεί αυτόματα με την ενεργοποίηση του εκτυπωτή, όταν εγκατασταθεί νέο τύμπανο ή κασέτα γραφίτη, και σε διαστήματα 100, 300 και 500 του μετρητή τύμπανου. Αν το 500ο διάστημα στο τύμπανο γίνει κατά τη διάρκεια εκτύπωσης, η προσαρμογή της πυκνότητας θα γίνει στο τέλος αυτής της εργασίας και θα διαρκέσει 55 δευτερόλεπτα. Αν τεθεί στο MANUAL, αυτή η προσαρμογή θα εκτελεστεί όταν θα προετοιμάζεται από το επόμενο στοιχείο του μενού. Αυτή η επιλογή θα ενεργοποιήσει τη μόνιμη προσαρμογή της πυκνότητας του χρώματος. Σημείωση: Αυτή η ρύθμιση πρέπει να γίνει σε κατάσταση αδράνειας. Επιλέγοντας αυτό το στοιχείο εκτυπώνετε το μοτίβο έγχρωμης ρύθμισης για να σας βοηθήσει στην προσαρμογή της εξισορρόπησης των χρωμάτων. Σημείωση: Συνήθως γίνεται αυτόματα. Προσαρμόζει την πυκνότητα της εικόνας για κάθε συστατικό χρώμα (κυανό, ματζέντα, κίτρινο και μαύρο). Η κανονική ρύθμιση είναι 0. Προσαρμόζει το ποσοστό σκούρου για κάθε συστατικό χρώμα (κυανό, ματζέντα, κίτρινο και μαύρο). Η κανονική ρύθμιση είναι 0. Λειτουργίες μενού > 24

25 ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ AJST REGISTRATION (ρύθμ. καταγρ.) C REG FINE AJST (μικρορύθμιση κυανού) M REG FINE AJST (μικρορύθμιση ματζέντα) Y REG FINE AJST (μικρορύθμιση κίτρινου) INK SIMULATION (εξομοίωση μελάνης) UCR CMY 100% DENSITY (πυκνότητα CMY 100%) CMYK CONVERSION (μετατροπή CMYK) EXECUTE -3~0~+3-3~0~+3-3~0~+3 OFF SWOP EUROSCALE JAPAN LOW MEDIUM HIGH DISABLE ENABLE ON OFF Εκτελεί αυτόματη προσαρμογή καταγραφής χρωμάτων. Συνήθως αυτό γίνεται όταν ενεργοποιείται ο εκτυπωτής και όταν το πάνω κάλυμμα ανοίγει και έπειτα κλείνει. Αυτή η διαδικασία ευθυγραμμίζει ακριβώς τις κυανές, ματζέντα και κίτρινες εικόνες ως προς τη μαύρη εικόνα. Σημείωση: Αυτή η ρύθμιση πρέπει να γίνει σε κατάσταση αδράνειας. Εκτελεί ευκρινή προσαρμογή του συγχρονισμού εικόνας σε σχέση με το μαύρο συστατικό της εικόνας. Επιλέγει από μια ποικιλία δειγμάτων χρωμάτων βιομηχανικών προδιαγραφών. Σημείωση: Αυτή η λειτουργία ισχύει μόνο για τα μοντέλα PS. Επιλέγει τον περιορισμό του πάχους στρώματος του γραφίτη. Αν το χαρτί τσαλακωθεί κατά τη διάρκεια σκούρας εκτύπωσης, η επιλογή MEDIUM ή LIGHT βοηθά, μερικές φορές, την μείωση των πτυχών. Όταν ενεργοποιείται, οι μαύρες περιοχές δημιουργούνται χρησιμοποιώντας 100% κυανό (C), ματζέντα (M), και κίτρινο (Y) αντί του μαύρου (Κ). Το τελικό αποτέλεσμα είναι πιο γυαλιστερό. Αν επιλέξετε OFF θα απλοποιήσετε τη διαδικασία μετατροπής των δεδομένων CMYK, πράγμα που θα μειώσει το χρόνο επεξεργασίας. Αυτή η ρύθμιση παρακάμπτεται όταν χρησιμοποιείται η λειτουργία εξομοίωσης μελάνης. Σημείωση: Αυτή η λειτουργία ισχύει μόνο για τα μοντέλα PS. Μενού διαμόρφωσης συστήματος Αυτό το μενού προσαρμόζει τις γενικές ρυθμίσεις του εκτυπωτή έτσι ώστε να αρμόζουν στον τρόπο εργασίας σας. ΣΤΟΙΧΕΊΑ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ POWER SAVE TIME (εξοικ. ενέργειας) PERSONALITY (χαρακτήρας) USB PS PROTOCOL (πρωτόκολλο USB PS) NET PS PROTOCOL (πρωτόκολλο NET PS) 5 MIN 15 MIN 30 MIN 60 MIN 240 MIN AUTO (αυτόματη) PCL IBM PPR III XL EPSON FX ΠΡΟΣΟΜΟΙΩΣΗ PS3 RAW ASCII RAW ASCII Προσαρμόζει το χρόνο αδράνειας πριν περάσει ο εκτυπωτής αυτόματα σε κατάσταση εξοικονόμησης ενέργειας. Σε αυτή την κατάσταση λειτουργίας, η κατανάλωση ενέργειας ελαττώνεται σε χαμηλότερο επίπεδο, αρκετό για να διατηρήσει τον εκτυπωτή σε λειτουργία και έτοιμο να λάβει δεδομένα. Όταν αποστέλλεται μια εργασία, ο εκτυπωτής χρειάζεται χρονικό διάστημα 1 λεπτού για να προθερμανθεί και να μπορεί να αρχίσει την εκτύπωση. Αυτό το στοιχείο επιλέγει ποια προσομοίωση βιομηχανικών προδιαγραφών θα πρέπει να χρησιμοποιήσει ο εκτυπωτής σας. Όταν τεθεί στο AUTO, εξετάζονται τα εισερχόμενα δεδομένα και επιλέγεται η σωστή προσομοίωση αυτόματα με τη λήψη κάθε εκτύπωσης. Επιλέγει τη μορφή δεδομένων PostScript για τη θύρα USB. Επιλέγει τη μορφή δεδομένων PostScript για τη θύρα δικτύου. Λειτουργίες μενού > 25

26 ΣΤΟΙΧΕΊΑ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ CLRABLE WARNING (προειδοπ. διαγραφής) AUTO CONTINUE (αυτόματη συνέχεια) MANUAL TIMEOUT (λήξη χρόνου μη αυτ.) WAIT TIMEOUT (λήξη χρόνου αναμονής) LOW TONER (χαμηλή στάθμη γραφίτη) JAM RECOVERY (διόρθωση εμπλοκής) ERROR REPORT (αναφορά σφάλματος) ONLINE JOB ON OFF OFF 30~60~300 Όταν είναι στη θέση ONLINE, μπορούν να απαλειφθούν ασήμαντες προειδοποιήσεις, όπως το αίτημα για διαφορετικό μέγεθος χαρτιού, πατώντας το πλήκτρο ON LINE. Όταν τεθεί σε JOB, αυτές απαλείφονται όταν ξαναρχίσει η εκτυπωτική εργασία. Καθορίζει αν ο εκτυπωτής θα επανέλθει αυτόματα ή όχι μετά από κατάσταση υπερφόρτωσης μνήμης. Προσδιορίζει πόσα δευτερόλεπτα θα βρίσκεται ο εκτυπωτής σε αναμονή τροφοδότησης χαρτιού πριν ακυρώσει την εργασία. 5~40~300, OFF Προσδιορίζει πόσα δευτερόλεπτα θα βρίσκεται ο εκτυπωτής σε αναμονή όταν παύσει η λήψη δεδομένων πριν εξάγει τη σελίδα. Στην κατάσταση προσομοίωσης PostScript η εργασία θα ακυρωθεί αν προκύψει κάποια διακοπή. CONTINUE STOP ON OFF ON OFF Προσδιορίζει αν ο εκτυπωτής θα συνεχίσει να εκτυπώνει ακόμα και όταν έχει εντοπιστεί χαμηλή στάθμη γραφίτη. Προσδιορίζει αν ο εκτυπωτής θα εκτελέσει αποκατάσταση της εμπλοκής χαρτιού. Αν επιλέξετε ON, ο εκτυπωτής θα προσπαθήσει να εκτυπώσει ξανά όσες σελίδες χάθηκαν λόγω της εμπλοκής χαρτιού, μόλις διορθωθεί η εμπλοκή. Αν ενεργοποιηθεί, ο εκτυπωτής θα εκτυπώσει λεπτομερή στοιχεία σφάλματος όταν προκύψει σφάλμα προσομοίωσης PostScript. Σημείωση: Ισχύει μόνο για PS και PCL XL. Προσομοίωση PCL Αυτό το μενού ελέγχει τις ρυθμίσεις που ισχύουν όταν ο εκτυπωτής λειτουργεί σε κατάσταση προσομοίωσης PCL. ΣΤΟΙΧΕΊΑ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ FONT SOURCE (πηγή γραμματοσειράς) FONT No. (αρ. γραμματοσειράς) FONT PITCH (μέγ. γραμματοσειράς) SYMBOL SET (σύν. συμβόλων) A4 PRINT WIDTH (πλάτος εκτύπ. Α4) RESIDENT / RESIDENT2 DOWNLOADED I0 / C001 / S CP!~ 10.00CPI~ 99.99CPI PC-8 (Φαίνεται μόνο το προεπιλεγμένο σύνολο συμβόλων) 78 COLUMN 80 COLUMN Προσδιορίζει την τοποθεσία της προεπιλεγμένης γραμματοσειράς PCL. Κανονικά αυτή η ρύθμιση θα είναι INTERNAL (Εσωτερική) εκτός αν έχουν εγκατασταθεί πρόσθετες γραμματοσειρές στην υποδοχή επέκτασης μνήμης ROM ή αν έχουν ληφθεί πρόσθετες γραμματοσειρές στη μνήμη RAM ως μόνιμες γραμματοσειρές. Ορίζει τον αριθμό της τρέχουσας προεπιλεγμένης γραμματοσειράς από την τρέχουσα προεπιλεγμένη πηγή, η οποία μπορεί να είναι εσωτερική - internal (I), υποδοχή ROM (C) ή να έχει ληφθεί (S). Ορίζει το πλάτος της προεπιλεγμένης γραμματοσειράς PCL σε χαρακτήρες ανά ίντσα (CPI). Η προεπιλεγμένη γραμματοσειρά έχει σταθερό κλιμακωτό μέγεθος. Η τιμή αυτή εμφανίζεται στο δεύτερο δεκαδικό ψηφίο. Εμφανίζεται μόνο όταν η γραμματοσειρά που θα επιλεχθεί στο Font No. έχει σταθερό κλιμακωτό μέγεθος. Σύνολο συμβόλων PCL. Αν η πηγή και ο αριθμός γραμματοσειράς αλλαχθούν σε γραμματοσειρά που δεν υποστηρίζεται από το επιλεγμένο σύνολο συμβόλων, τότε αυτό θα πρέπει να αλλαχθεί σε σύνολο συμβόλων κατάλληλο για αυτή την γραμματοσειρά. Ορίζει τον αριθμό των στηλών για αυτόματη επαναφορά (Auto LF) με χαρτί A4 σε PCL. Αυτή είναι η τιμή όταν η ρύθμιση στο αντικείμενο Auto CR/LF Mode έχει απενεργοποιηθεί με χαρακτήρες 10CPI. Λειτουργίες μενού > 26

27 ΣΤΟΙΧΕΊΑ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ WHITE PAGE SKIP (παράκαμψη κενής σελίδας) OFF / ON Ορίζει αν θα εκτυπωθούν κενές σελίδες ή όχι. CR FUNCTION (λειτουργία CR) LF FUNCTION (λειτουργία LF) PRINT MARGIN (περιθώριο εκτύπ.) Προσομοίωση PPR CR/CR+LF LF / LF+CR NORMAL 1/5 ΙΝCH 1/6 ΙΝCH Ορίζει αν η λήψη χαρακτήρα επαναφοράς (0Dh) προκαλεί επίσης και αλλαγή γραμμής. Ορίζει αν η λήψη χαρακτήρα αλλαγής γραμμής (0Ah) προκαλεί επίσης και επαναφορά. Ορίζει τη μη εκτυπώσιμη περιοχή της σελίδας. Η επιλογή NORMAL είναι συμβατή με PCL. TRUE BLACK OFF / ON Επιλέγει αν τα δεδομένα μαύρης εικόνας θα εκτυπωθούν χρησιμοποιώντας μαύρο γραφίτη (ON) ή 100% CMY (OFF). (Ισχύει μόνο σε κατάσταση προσομοίωσης PCL). PEN WIDTH ADJUST (ρύθμ. πλάτους πεν.) TRAY ID# (αναγν. δίσκου) ON/OFF MP TRAY Ρυθμίστε το στο ON όταν είναι προσδιορισμένο το ελάχιστο πλάτος, για να επεκτείνετε μια γραμμή μίας κουκκίδας και να μειώσετε τα κενά. Αυτό το μενού ελέγχει τις ρυθμίσεις που ισχύουν όταν ο εκτυπωτής λειτουργεί σε κατάσταση προσομοίωσης PPR. ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ CHARACTER PITCH (μέγ. χαρακτήρα) FONT CONDENSE (συμπύκν. γραμματοσειράς) CHARACTER SET (σύν. χαρακτηρων) SYMBOL SET (σύν. συμβόλων) LETTER 0 STYLE (στυλ γράμματος 0) ZERO CHARACTER (χαρακτήρας μηδεν) LINE PITCH (μέγ. γραμμής) WHITE PAGE SKIP (παράκαμψη κενής σελίδας) CR FUNCTION (λειτουργία CR) 10 CPI; 12 CPI; 17 CPI; 20 CPI; PROPOR- TIONAL 12CPI - 20CPI; 12CPI - 12CPI Set 1; Set 2 IBM 437 (Φαίνεται μόνο το προεπιλεγμένο σύνολο συμβόλων) Disable; Enable Normal; Slashed Προσδιορίζει το μέγεθος του χαρακτήρα στην προσομοίωση IBM PPR. Προσδιορίζει 12CPI στη λειτουργία συμπύκνωσης. Προσδιορίζει ένα σύνολο χαρακτήρων. Προσδιορίζει ένα σύνολο συμβόλων. Προσδιορίζει το στυλ που αντικαθιστά το 9BH με το γράμμα ο και το 9DH με το μηδέν. Ρυθμίζει αν θα έχει κάθετο ή όχι το μηδέν. 6 LPI; 8 LPI Προσδιορίζει το διάκενο. OFF / ON CR / CR+LF Ορίζει αν θα εκτυπωθούν κενές σελίδες ή όχι. Ορίζει αν η λήψη χαρακτήρα επαναφοράς (0Dh) προκαλεί επίσης και αλλαγή γραμμής. Λειτουργίες μενού > 27

28 ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ LF FUNCTION (λειτουργία LF) LINE LENGTH (μήκος γραμμής) FORM LENGTH (μήκος φόρμας) TOF POSITION (επάνω θέση) LEFT MARGIN (αριστερό περιθ.) FIT TO LETTER (εναρμ. με μέγ. LETTER) TEXT HEIGHT (ύψος κειμένου) LF / LF+CR 80 COLUMN; 136 COLUMN 11 Inch; 11.7 Inch 12 Inch 0.0 INCH Inch 0.0 Inch Inch Disable; Enable Same; Diff Ορίζει αν η λήψη χαρακτήρα αλλαγής γραμμής (0Ah) προκαλεί επίσης και επαναφορά. Προσδιορίζει τον αριθμό των χαρακτήρων ανά γραμμή. Προσδιορίζει το μήκος του χαρτιού. Προσδιορίζει την απόσταση της εκτύπωσης από το πάνω άκρο του χαρτιού. Προσδιορίζει την απόσταση της εκτύπωσης από το αριστερό άκρο του χαρτιού. Ρυθμίζει τη λειτουργία εκτύπωσης η οποία μπορεί να αντιστοιχήσει τα δεδομένα εκτύπωσης, ισοδύναμο με 11 ίντσες (66 γραμμές) στην εκτυπώσιμη περιοχή μεγέθους LETTER. Ρυθμίζει το ύψος ενός χαρακτήρα. SAME: Ανεξάρτητα του CPI, ίδιο ύψος DIFF: Ως CPI, ποικίλει το ύψος του χαρακτήρα. Προσομοίωση FX Αυτό το μενού ελέγχει τις ρυθμίσεις που ισχύουν όταν ο εκτυπωτής λειτουργεί σε κατάσταση προσομοίωσης FX. ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ CHARACTER PITCH (μέγ. χαρακτήρα) CHARACTER SET (σύν. χαρακτήρων) SYMBOL SET (σύν. συμβόλων) LETTER 0 STYLE (στυλ γράμματος 0) ZERO CHARACTER (χαρακτήρας μηδεν) LINE PITCH (μέγ. γραμμής) WHITE PAGE SKIP (παράκαμψη κενής σελίδας) CR FUNCTION (λειτουργία CR) LINE LENGTH (μήκος γραμμής) 10 CPI 12 CPI 17 CPI 20 CPI PROPORTIONAL Set 1 Set 2 IBM 437 (Φαίνεται μόνο το προεπιλεγμένο σύνολο συμβόλων) Disable Enable Normal Slashed Προσδιορίζει το μέγεθος του χαρακτήρα σε αυτήν την προσομοίωση. Προσδιορίζει ένα σύνολο χαρακτήρων. Προσδιορίζει ένα σύνολο συμβόλων. Προσδιορίζει το στυλ που αντικαθιστά το 9BH με το γράμμα ο και το 9DH με το μηδέν. Ρυθμίζει αν θα έχει κάθετο ή όχι το μηδέν. 6 LPI, 8 LPI Προσδιορίζει το διάκενο. OFF / ON CR/CR+LF 80 COLUMN 136 COLUMN Ορίζει αν θα εκτυπωθούν κενές σελίδες ή όχι. Ορίζει αν η λήψη χαρακτήρα επαναφοράς (0Dh) προκαλεί επίσης και αλλαγή γραμμής. Προσδιορίζει τον αριθμό των χαρακτήρων ανά γραμμή. Λειτουργίες μενού > 28

29 ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ FORM LENGTH (μήκος φόρμας) TOF POSITION (επάνω θέση) LEFT MARGIN (αριστερό περιθ.) FIT TO LETTER (εναρμ. με μέγ. LETTER) TEXT HEIGHT (ύψος κειμένου) 11 inch 11,7 inch 12 inch 0,0 inch - 1,0 inch 0,0 inch - 1,0 inch Disable Enable Same; Diff Προσδιορίζει το μήκος του χαρτιού. Προσδιορίζει την απόσταση της εκτύπωσης από το πάνω άκρο του χαρτιού. Προσδιορίζει την απόσταση της εκτύπωσης από το αριστερό άκρο του χαρτιού. Ρυθμίζει τη λειτουργία εκτύπωσης η οποία μπορεί να αντιστοιχήσει τα δεδομένα εκτύπωσης, ισοδύναμο με 11 ίντσες (66 γραμμές) στην εκτυπώσιμη περιοχή μεγέθους LETTER. Ρυθμίζει το ύψος ενός χαρακτήρα. SAME: Ανεξάρτητα της CPI, ίδιο ύψος DIFF: Ως CPI, ποικίλει το ύψος του χαρακτήρα. Μενού USB Αυτό το μενού ελέγχει τη λειτουργία της διασύνδεσης δεδομένων USB του εκτυπωτή. ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ SOFT RESET (επαναφορά) ENABLE / DISABLE Ενεργοποιεί ή απενεργοποιεί την εντολή SOFT RESET. SPEED (ταχύτητα) 12 / 480 Mps Επιλέγει την ταχύτητα διεπαφής. OFFLINE RECEIVE (λήψη εκτός λειτουργίας) SERIAL NUMBER (σειριακός αριθμός) ENABLE / DISABLE ENABLE / DISABLE Λήψη εκτός λειτουργίας. Προσδιορίζει αν θα ενεργοποιηθεί (ENABLE) ή απενεργοποιηθεί (DISABLE) ο σειριακός αριθμός USB. Ο σειριακός αριθμός USB χρησιμοποιείται για τον προσδιορισμό της συσκευής USB που είναι συνδεδεμένη με τον υπολογιστή σας. Σημείωση Όταν αλλάξετε τις ρυθμίσεις στο μενού USB, θέστε τον εκτυπωτή εκτός λειτουργίας (OFF), και έπειτα θέστε τον σε λειτουργία (ON) ξανά. Μενού δικτύου Αυτό το μενού ελέγχει τη λειτουργία της διασύνδεσης δικτύου 10Base-T/100Base-TX του εκτυπωτή. ΣΤΟΙΧΕΙΟ ΡΥΘΜΙΣΕΙΣ ΕΠΕΞΗΓΗΣΗ TCP/IP ENABLE / DISABLE IP VERSION (έκδοση IP) IP V4 / IPV 4 & V6 IPV 6 NETBEUI ENABLE / DISABLE IP ADDRESS SET (ρύθμ. διεύθ. IP) AUTO (Αυτόματο) / MANUAL (Μη Αυτόματο) Ενεργοποιεί ή απενεργοποιεί αυτό το πρωτόκολλο δικτύου. Ρυθμίζει την έκδοση IP. Λειτουργεί μόνο με IPv4 (δεν ισχύει με IPv6). Λειτουργεί με IPv4 και IPv6. Λειτουργεί μόνο με IPv6 (δεν ισχύει με IPv4). Ενεργοποιεί ή απενεργοποιεί αυτό το πρωτόκολλο δικτύου. Καθορίζει αν η εκχώρηση διεύθυνσης IP είναι αυτόματη (DHCP) ή μηαυτόματη. Λειτουργίες μενού > 29
