1 SUPERZATEPLENIE SLOVENSKÉHO DOMU Katalóg

2

3 Obsah I Výhody dosiek THERMANO 6 II Referenčné objekty 22 III Izolácia THERMANO na šikmej streche 28 IV Príslušenstvo pre montáž na šikmej streche 30 V Detaily montáže na šikmej streche 34 VI Izolácia THERMANO na plochej streche 46 VII Príslušenstvo pre montáž na plochej streche 48 VIII Montážne detaily na plochej streche 50 IX Izolácia THERMANO na podlahách 55 X Detaily montáže na podlahách 57 XI Izolácia THERMANO trojvrstvové steny 59 XII Izolácia THERMANO AGRO 62 XIII Príslušenstvo ku doskám THERMANO AGRO 64 XIV Pozri si ďalšie naše produkty 66

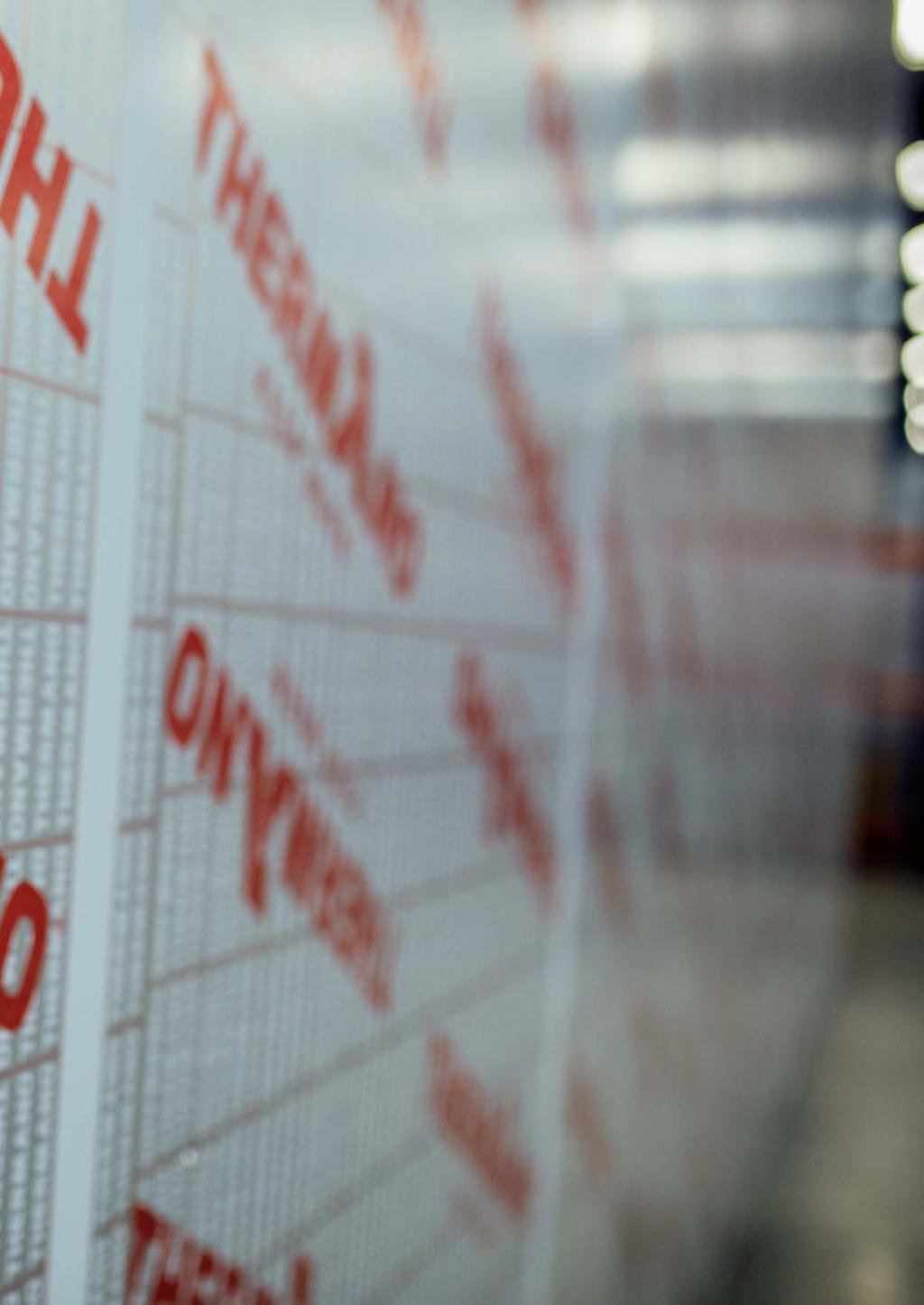

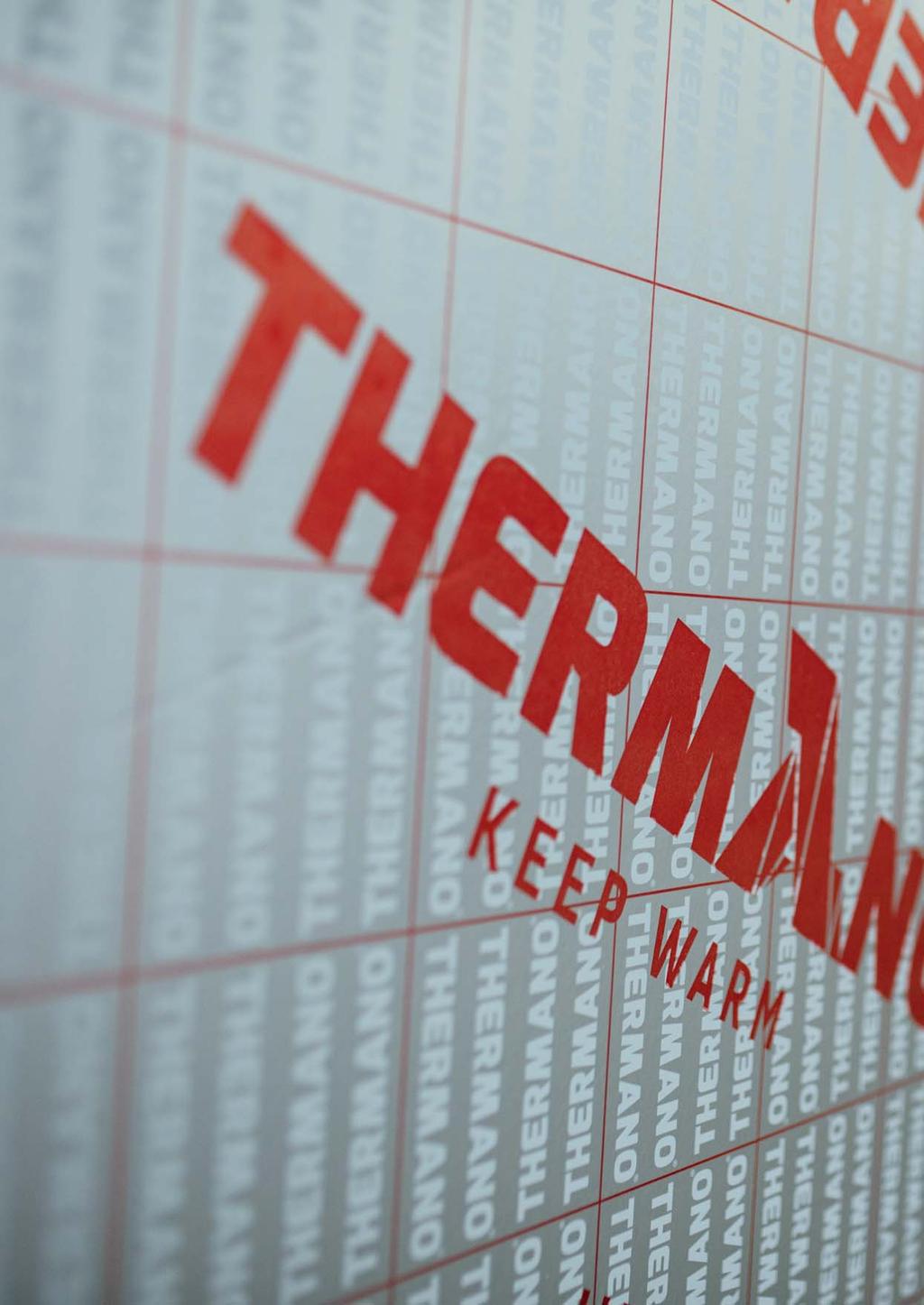

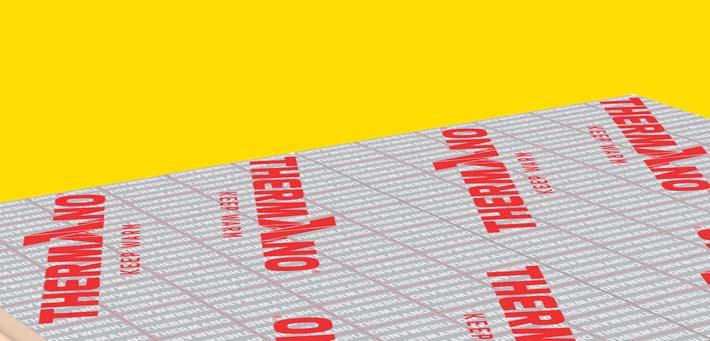

4 Čím je THERMANO? THERMANO sú tepelnoizolačné dosky s jadrom z modifi kovaného polyuretánu (polyizokyanurátu PIR) v 100% bez freónov (neobsahuje CFC a HCFC), ktorý zaisťuje najnižšiu tepelnú vodivosť materiálov bežne používaných v stavebníctve na izoláciu. Súčiniteľ tepelnej vodivosti λ = 0,023 (W/mK) zabezpečuje superzateplenie každej budovy pri použití takmer dva razy menšej hrúbky izolácie v porovnaní s väčšinou z používaných materiálov. Thermano dosky sú vhodné pre systémové zateplenie celého objektu, od podlahy cez steny, až po strechu. Technológia vytvárania Hlavný materiál používaným pri výrobe dosiek THERMANO je polyizokyanurát (PIR), ktorý je zabezpečený na oboch stranách plynotesným obložením skladajúcim sa z niekoľkých vrstiev polymérov a hliníkovej fólie. PIR materiál, z ktorej sú vyrobené dosky THERMANO, obsahuje vo svojej štruktúre viac ako 90% uzavretých buniek vyplnených plynom s veľmi nízkou tepelnou vodivosťou. Táto konštrukcia zaisťuje veľmi dobrú pevnosť výnimočne nízku tepelnú vodivosť (A), ktorá je 0,023 W/mK. Ďalšími výhodami materiálu je: nízka nasiaklivosť (<2%), úplná odolnosť vočí prchavým organickým látkam, a rovnako veľká trvácnosť v kontakte s vysokou teplotou PIR nezmizne, ale vytvorí trvalú hmotu, odolnú mechanicky aj termicky. Tieto výnimočné vlastnosti docenili americký konštruktéry zodpovední za kozmické programy, ktorí po prvý raz využili izokyanuratmi zmodivikovaný polyuretán ako izoláciu v kozmických lodiach. Zloženie dosky THERMANO 1) vonkajšia časť plynotesné obloženie Vysoká plynotesnosť Thermano zaručuje stabilitu tepelnoizolačných vlastností (lambda) v dlhej dobe (normatívne sa odhaduje na 50 rokov), na rozdiel od iných materiálov na báze polyuretánu, nechránených obložením, napr. montovaných striekacou metódou (in situ). 2) vnútorná časť jadro z polyizokyanurátovej peny (PIR) Jadro PIR sa získava polymerizáciou dvoch hlavných zložiek: polyolu a izokyanátov s pridavkom modifi kátorov. Má štruktúru uzavretých buniek, čo znamená, že materiál, predstavuje významnú prekážku pre kapilárny transport vody (znížená absorpcia vody) a difúzie vodnej pary. Pena má vynikajúce mechanické vlastnosti, trvanlivosť, nízku nasiakavosť a ďalšie fyzikálno-chemické vlastnosti predurčujúce materiál pre použitie v najnáročnejších stavebných prostrediach (strechy, stropy, podlahy, základy, steny pivníc, atď.) 4 viac informácií nájdeš na

5 THERMANO je prelom v termoizolácii. Pozri si video: THERMANO ako je to urobené? thermano.eu/výroba viac informácií nájdeš na 5

6 I Výhody dosiek THERMANO Super izolačné vlastnosti Dosky Thermano charakterizuje najnižšia tepelná vodivosť spomedzi izolačných materiálov (λ = 0,023 W/mK), čo sa odzrkadľuje na lepšej termoizolácii. V praxi to znamená značné zníženie energie potrebnej na vykurovanie budovy. Trieda termoizolácie A ++ stavia dosky PIR do popredia materiálov s najlepšími parametrami efektívnosti. V tejto oblasti Thermano nemá seberovných spomedzi tradičných izolačných materiálov, takých ako je minerálna vlna, alebo polystyrén. Náklady na nákup dosiek s jadrom PIR sa vrátia už po niekoľkých rokoch, a je potrebné pripomenúť, že izolácia z polyuretánu nám bude slúžiť po mnoho generácií. Porovnanie termoizolátorov triedy izolácie A++ λ = 0,020 0,023 THERMANO Tabuľka zohľadňuje lambdu A [W/mK] príkladových materiálov používaných v termoizolácii, ktorých koeficient lambda sa môže líšiť A+ λ = 0,024 0,027 Izolite v závislosti na kvalite výrobku výrobcu. A λ = 0,028 0,031 PUR bez plynotesného obloženia B λ = 0,032 0,036 polystyrén XPS, striekaná PIR C λ = 0,037 0,040 polystyrén EPS, mäkká vlna D λ = 0,041 0,045 tvrdá vlna E λ = >0,046 najteplejšie druhy pórobetónu 6 viac informácií nájdeš na

7 Vedel si, že THERMANO má až dvakrát lepšiu energetickú účinnosť než u bežné izolátory? Pozri si video: Izolácia THERMANO a inné materiály na zatepľovanie domov thermano.eu/porovnat viac informácií nájdeš na 7

8 Šetrenie Použitie dosiek THERMANO umožňuje znížiť hrúbku izolácie v porovnaniu s obvykle používanými tepelnoizolačnými stavebnými materiálmi, čo má za následok zmenšenie nákladov na nosnú kovovú konštrukciu dokonca až o 15%. A čo viac, kratší čas potrebný na montáž je dodatočná úspora. Pri použití termoizolácie THERMANO je možná úplná eliminácia tepelných mostov, čo sa premieta do vysokej izolačnej účinnosti a významneho zníženia účtov za tepelnú energiu. Investícia do THERMANO sa vracia už po 4-6 rokoch a v priebehu rokov investícia bude pracovať na Váš úžitok. 8 viac informácií nájdeš na

9 Vieš, že investícia v THERMANO sa vracia už po uplynutí 4-6 rokov a v nasledujúcich Ti slúži na úžitok? viac informácií nájdeš na 9

10 Trvácnosť na pokolenia Materiál, z ktorého sú vytvorené dosky THERMANO, je najodolnejším izolátorom v stavebníctve, a doba jeho používania je porovnateľná so životnosťou budovy Výskumný ústav tepelnej izolácie v Mníchove (Forschungsinstitut für Wärmeschutz e.v.) vyhodnotil desaťročné vzorky izolácie vytvorenej z polyuretánu na existujúcich budovách a to vzhľadom na: tepelnú vodivosť, pevnosť v tlaku, obsah vlhkosti a rozmerových zmien a integrity izolačných dosiek.. Štúdie ukázali, že vzorka predstavujúca izolačnú vrstvu namontovanú v roku 1982 nemala žiadne škody, diery, vypukliny, dutiny-jamy, ani iné nerovnosti. Izolačná doska z polyuretánu (PU) môže byť stále plne funkčná a ďalej vykazuje všetky deklarované hodnoty a vlastnosti. V niektorých krajinách západnej Európy je podiel modernej tepelnej izolácie na trhu až o 80%. 10 viac informácií nájdeš na

11 Pozri si video: Izolácia THERMANO a úspory thermano.eu/uspory Môže slúžiť až niekoľkým pokoleniam! viac informácií nájdeš na 11

12 Získaj viac informácií: REPORT absorpcia a izolácia thermano.eu/report 12 viac informácií nájdeš na

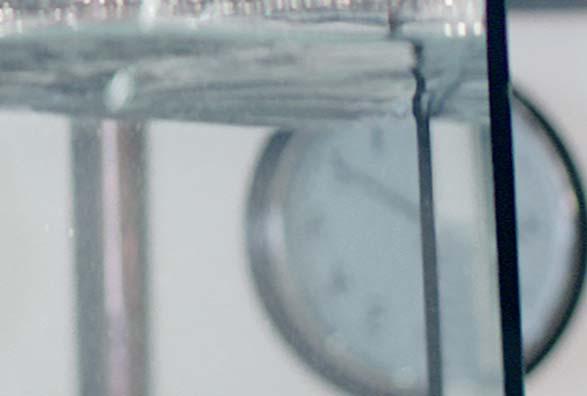

13 Nízka nasiakavosť Izolačný materiál THERMANO má veľmi nízku absorpciu vody (<2%), vyplývajúcu zo skutočnosti, že PIR s uzavretou štruktúrou, nie je kapilárne aktívny. Do značnej miery zabraňuje vzniku problémov spojených s prítomnosťou vody v tepelno-izolačnom materiály, napr. vytváraniu zatuchlín a plesní. Aj v prípade zaplavenia podlahy, ktorá nastala napr. v dôsledku poruchy vodovodného systému, izolačné dosky THERMANO majú nezmenené izolačné parametre. Pre porovnanie, podľa štúdie SIPUR iba 1% vody v izolácii z minerálnej vlny spôsobuje stratu izolácie až o 85% Ľahkosť Relatívne menšia hrúbka izolácie a nízka hustota materiálu, z ktorého sú vyrobené dosky, znižujú celkovú váhu strechy, čo sa odráža pri možnosti zníženia nákladov na nosnú konštrukciu o 15-20%. viac informácií nájdeš na 13

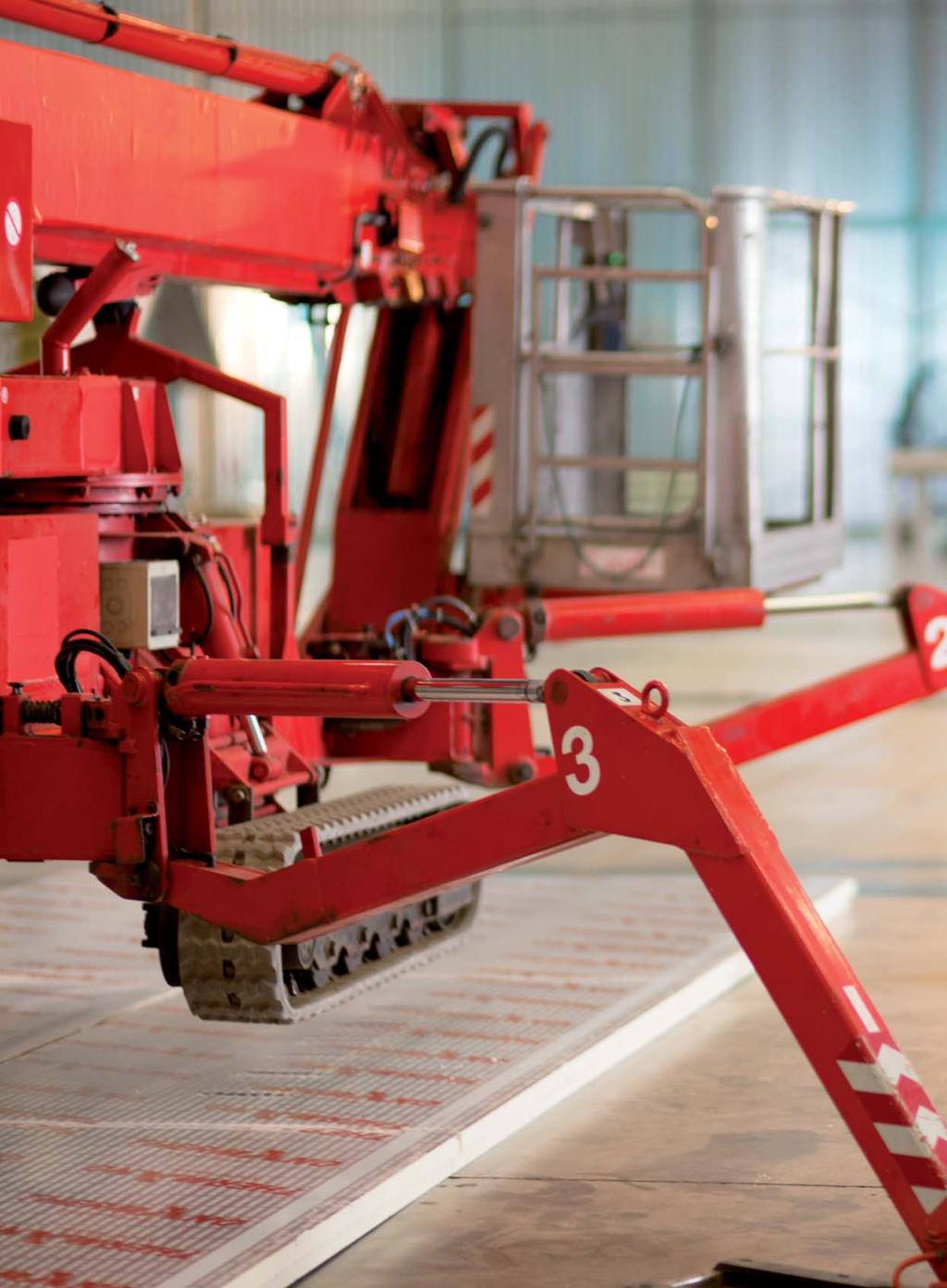

14 Vysoká odolnosť proti tlaku 200 kpa (20 ton/m 2 ) Až dvojnásobne vyššia odpornosť na tlak, v porovnaní s bežnými tepelno-izolačnými materiálmi, minimalizuje riziko povrchovej deformácie spôsobenej tlakom. Pri použitiu dosiek THERMANO na zateplenie podlahy zaručujeme rovný, stabilný a pevný podklad, minimalizujúc riziko prasknutia podlahy, a predovšetkým nebezpečenstvo prepadnutia sa už hotovej podlahy, čo sa stáva pri izolácii polystyrénom na ťažkých podlahách pokrytých parketami, alebo doskami. 14 viac informácií nájdeš na

15 Získaj viac informácií: THERMANO a tradičné izolátory thermano.eu/tepelna-izolacia viac informácií nájdeš na 15

16 16 viac informácií nájdeš na

17 Odolnosť voči organickým zlúčeninám, hmyzu a hlodavcom Dosky THERMANO na rozdiel od ostatných izolačných materiálov dostupných na trhu, zaručujú úplnú ochranu pred prchavými organickými látkami, rovnako ako pred zakladaním hniezd a nôr prostredníctvom rôznych druhov hmyzu, hlodavcov a vtákov. Ekológia Produkt THERMANO je bezpečný pre životné prostredie, a to ako pri výrobe, tak aj pri užívaní dosky sú vyrobené z materiálu, ktorý sa môže v 80% použiť znovu na veľa spôsobov. Mnohofaktorové, znormalizované analýzy lca (Life Cycle Assessment - Hodnotenie cyklu života) ukázali, že PIR pena je materiál, ktorého materiálne, výrobné náklady vypočítané pri rutinnom používaní, až po konečnú likvidáciu sú jedny z najnižších v skupine stavebných termoizolatoróv. THERMANO izolácia ušetrí asi 100 krát viac energie, než aká je potrebná pre jej výrobu. V najnižšom stupni užívajú prírodné nerastné suroviny, v čo najväčšom rozsahu môžu byť modifi - kované za použitia šetrných k životnému prostrediu obnoviteľných surovín a neobsahujú žiadne zlúčeniny ničiace ozónovú vrstvu. viac informácií nájdeš na 17

18 18 viac informácií nájdeš na

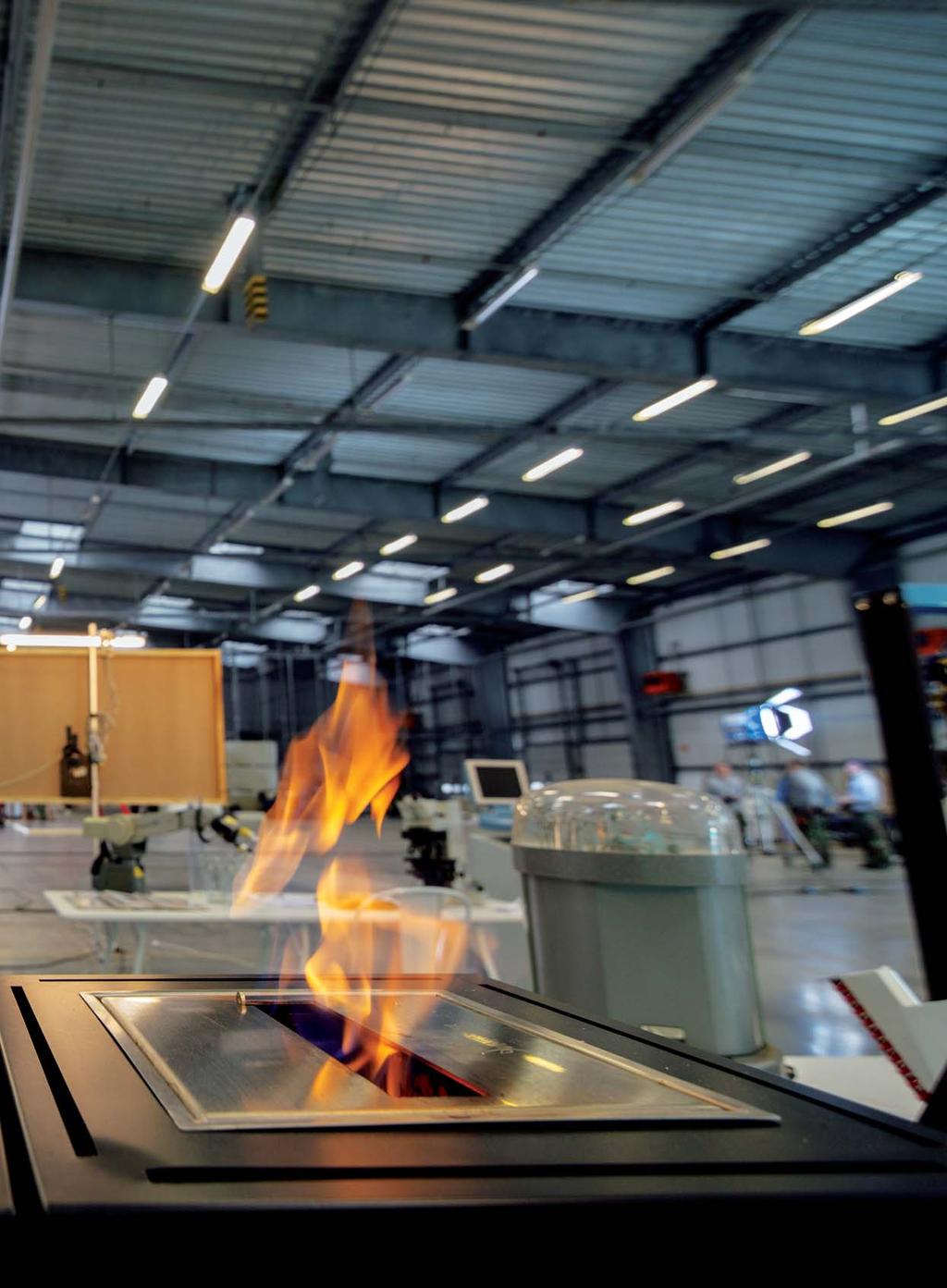

19 Kontakt z ohňom Trieda reakcie na oheň: eurotrieda E. Pri pôsobení vysokej teploty (požiaru) materiál nezaniká, tvorí odolnú a pevnú škváru izolujúcu konštrukciu od deštruktívneho pôsobenia požiaru. Rýchla a jednoduchá montáž V porovnaní s tradičnými spôsobmi tepelnej izolácie, si THERMANO vyžaduje použitie menšieho množstva materiálu a jeho montáž zaberie menej času a úsilia. To sa odráža na nižších nákladoch montáže. Medzi vlastnosti izolácie THERMANO, ktoré umož- ňujú rýchlu montáž, s istotou patria: ľahkosť, jednoduché spracovanie materiálu, dokonalá kombinácia s rôznymi druhmi paro-, hydro-membránami a inými povrchovými materiálmi, a nízke riziko vzniku montážnych vád. viac informácií nájdeš na 19

20 20 viac informácií nájdeš na

21 THERMANO je vynikajúcim izolátorom s majstrovskou lambdou = 0,023 W/mK viac informácií nájdeš na 21

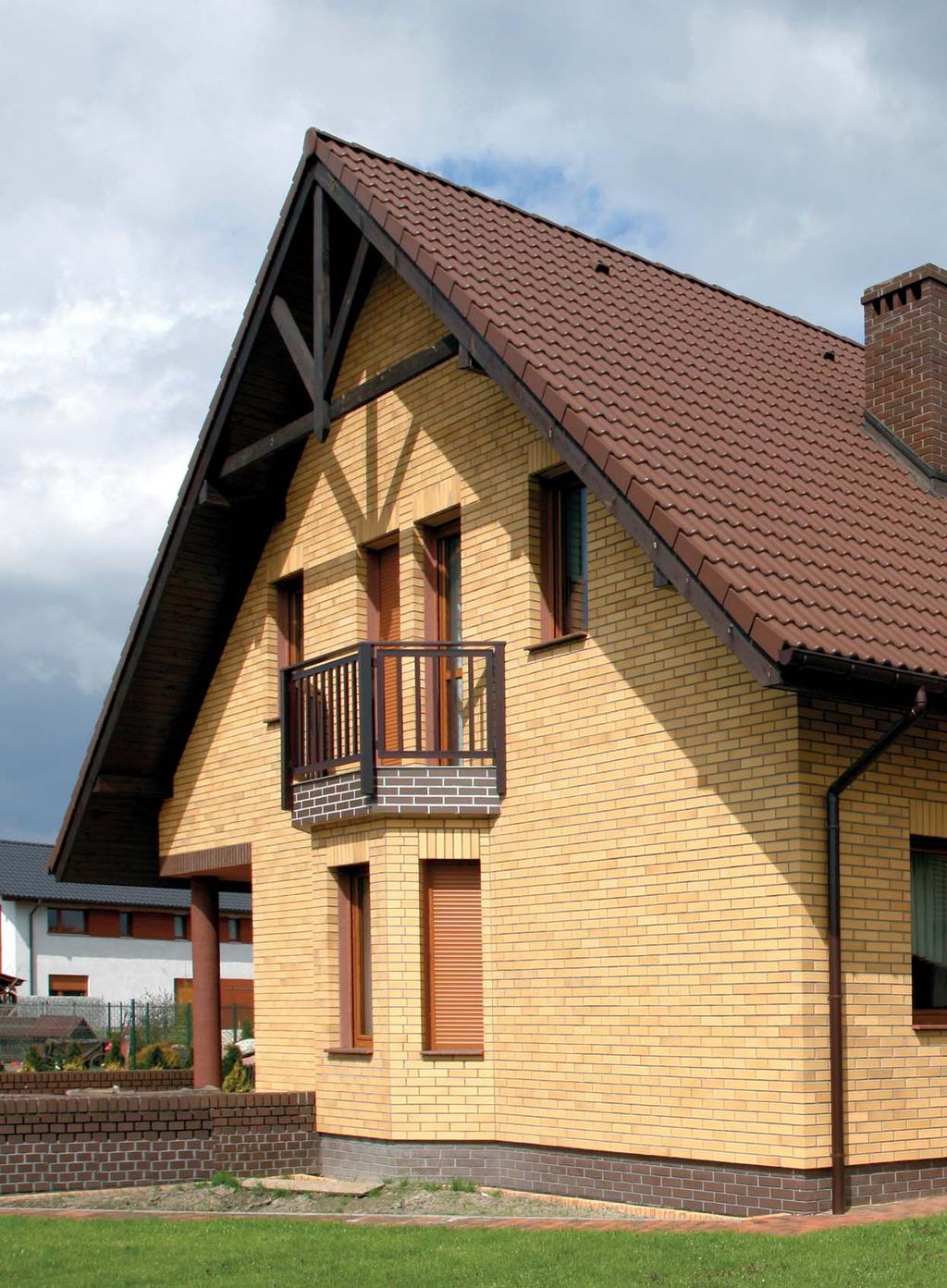

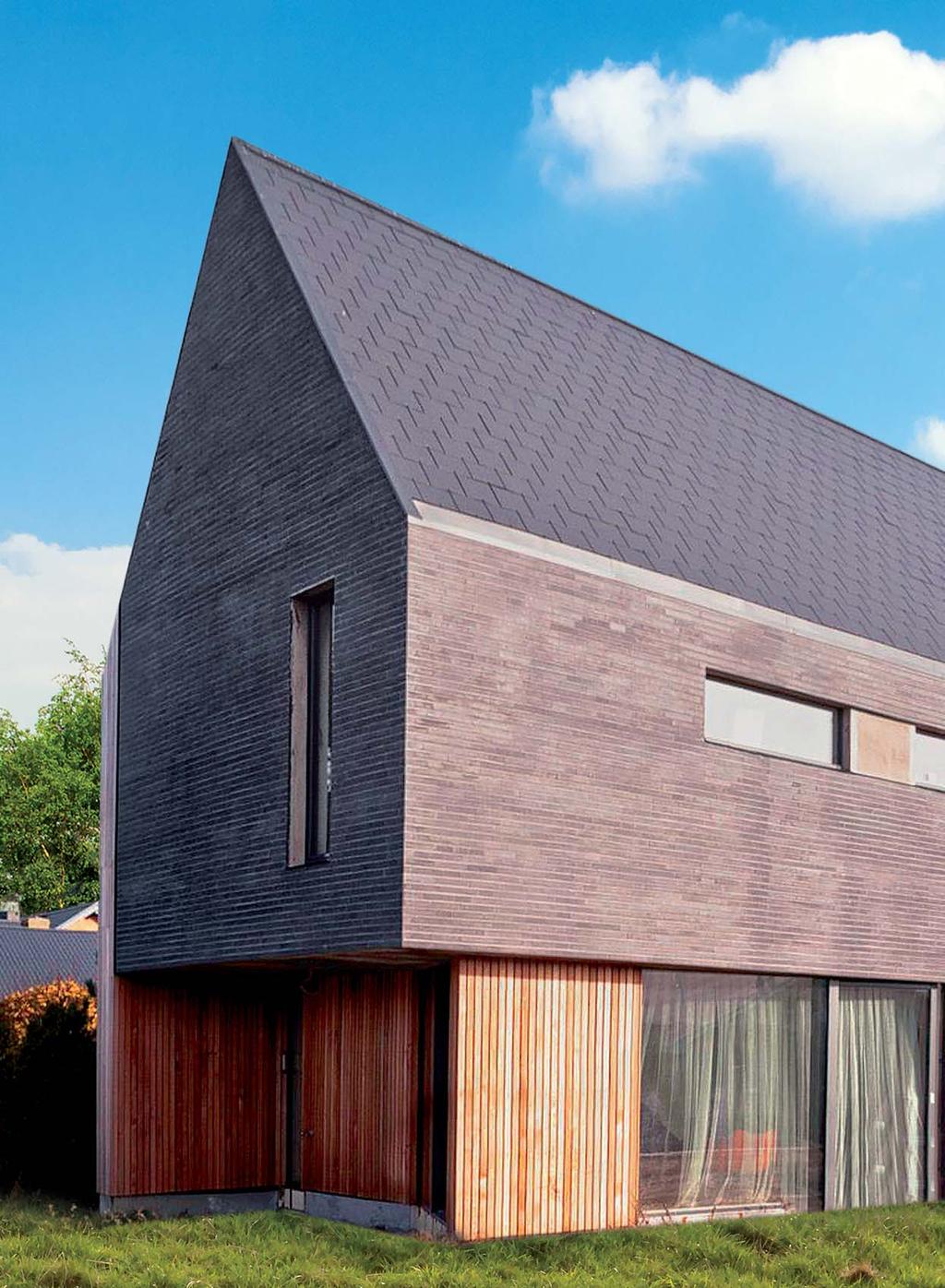

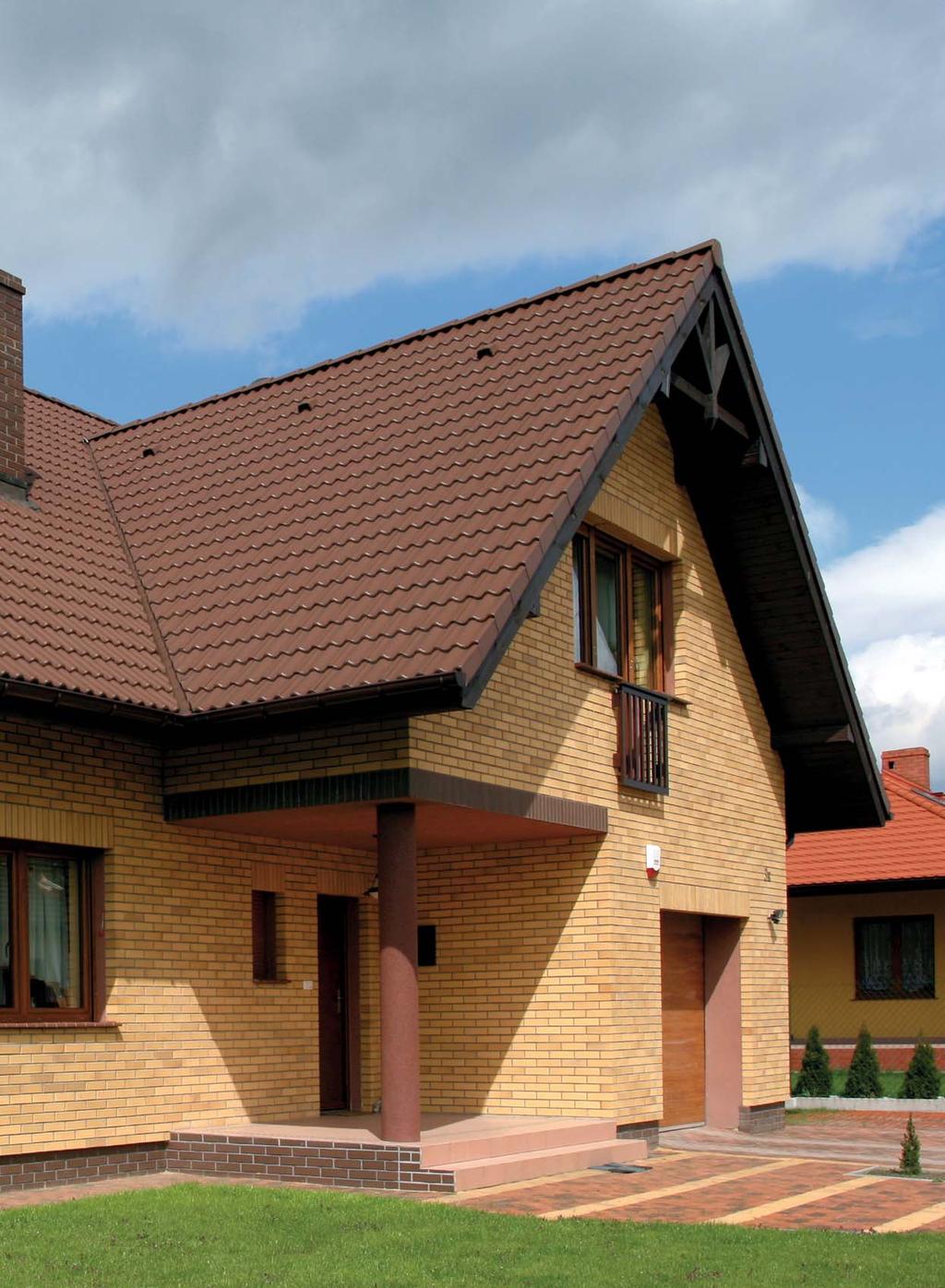

22 II Referenčné objekty» dátum odovzdania investície: » úžitková plocha: 200 m 2» hrúbka izolácie na trojvrstvovej stene: 120 mm» hrúbka izolácie na podlahe: 80 mm» hrúbka izolácie na streche: 120 mm» typ kúrenia: pec na ekohrášok parametre THERMANO λ = 0,023 W mk polystyrén XPS λ = 0,032 W mk polystyrén EPS λ = 0,037 W mk mineralna vlna λ = 0,038 W mk bez izolácie λ = 0,8 W mk spotreba energie za rok [kwh] emisie CO₂ pri použití izolácie [kg/rok] pre neutralizáciu takýchto emisií CO₂ je potrebné zasadiť počet stromov prepážky strechy U = 0,19 0,27 0,31 0,32 0,8 prepážky trojvrstvovej steny U = 0,19 0,27 0,31 0,32 0,8 prepážky podlahy U = 0,29 0,4 0,46 0,47 0,8 V tabuľke sú uvedené energetické a finančné dôsledky pri použití alternatívnych druhov izolácie za rovnakých vonkajších podmienok. Pre jednoduchosť a prehľadnosť porovnania, ako referenčný systém (variant bez izolácie), bol priemerný súčiniteľ prenikania tepla prijatý pre celú budovu na úrovni U = 0,8 [W/m2K] 22 viac informácií nájdeš na

23 viac informácií nájdeš na 23

24 24 viac informácií nájdeš na

25 » dátum odovzdania investície: » úžitková plocha: 280 m 2» hrúbka izolácie na stene: 160 mm» hrúbka izolácie na podlahe: 80 mm» hrúbka izolácie na streche: 200 mm» typ kúrenia: kondenzačná plynová pec parametre THERMANO λ = 0,023 W mk polystyrén XPS λ = 0,032 W mk polystyrén EPS λ = 0,037 W mk mineralna vlna λ = 0,038 W mk bez izolácie λ = 0,8 W mk spotreba energie za rok [kwh] emisie CO₂ pri použití izolácie [kg/rok] pre neutralizáciu takýchto emisií CO₂ je potrebné zasadiť počet stromov prepážky strechy U = 0,11 0,16 0,18 0,19 0,8 prepážky trojvrstvovej steny U = 0,14 0,2 0,23 0,24 0,8 prepážky podlahy U = 0,29 0,4 0,46 0,47 0,8 V tabuľke sú uvedené energetické a finančné dôsledky pri použití alternatívnych druhov izolácie za rovnakých vonkajších podmienok. Pre jednoduchosť a prehľadnosť porovnania, ako referenčný systém (variant bez izolácie), bol priemerný súčiniteľ prenikania tepla prijatý pre celú budovu na úrovni U = 0,8 [W/m2K] viac informácií nájdeš na 25

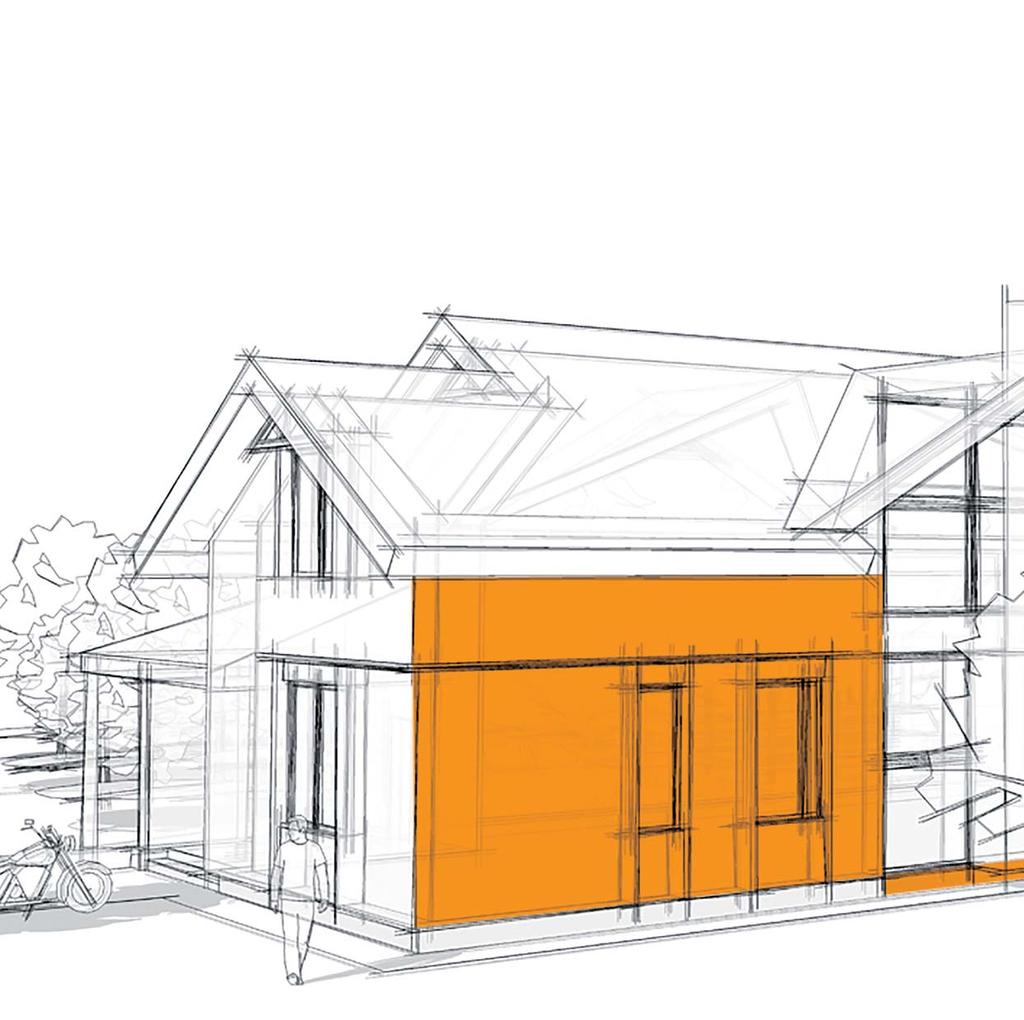

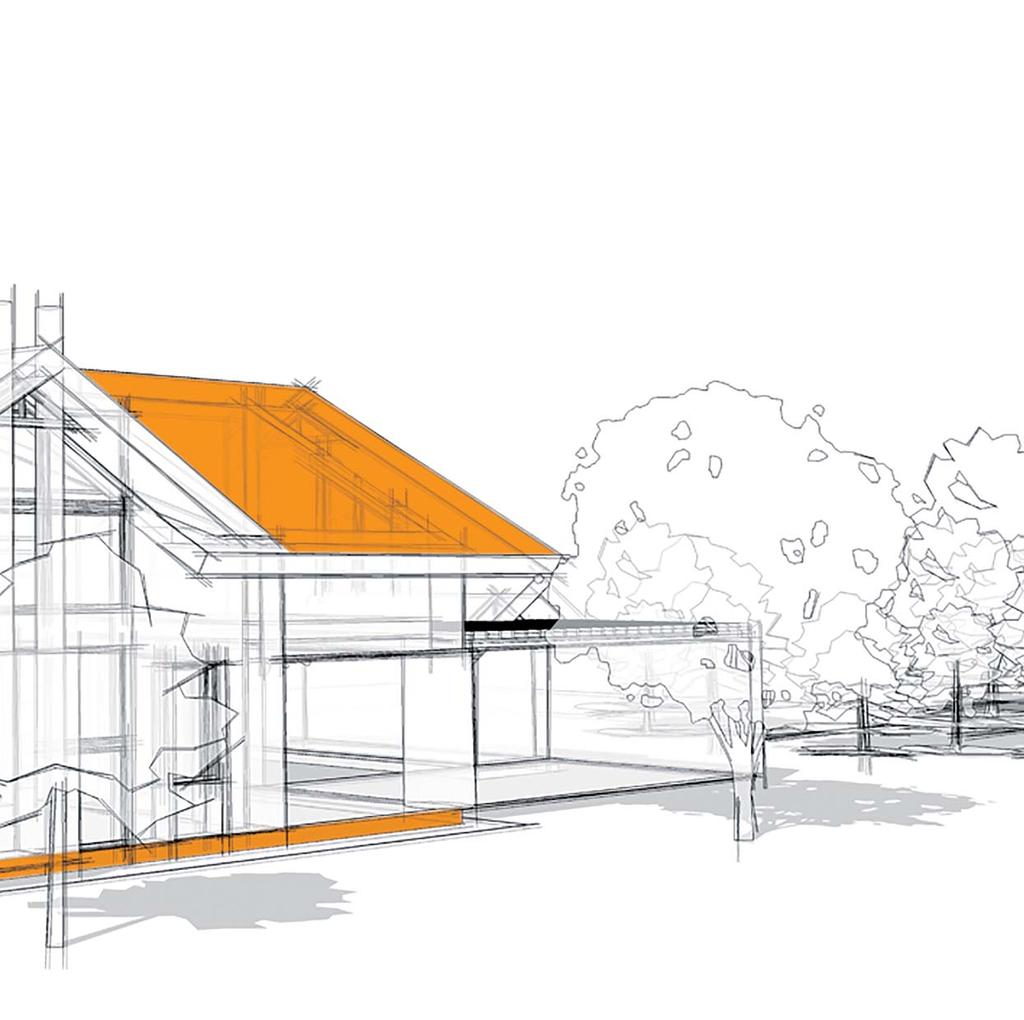

26 THERMANO je univerzálny izolačný systém Polyuretány sú v celkovom prehľade plastov najuniverzálnejším materiálom s univerzálnymi vlastnosťami a v skupine penových, tuhých izolačných stavebných materiáloch PUR a PIR peny predstavujú skupinu s najširšou škálou praktického využitia. Zo základných použití, vzhľadom k vlastnostiam, možno spomenúť napríklad: šikmé strechy (montáž na krokvách, medzi krokvami a pod krokvami), ploché strechy - nové i renovované, energeticky úsporné stavby a pasívne domy, trojvrstvové steny, podlahy s podlahovým kúrením, podlahy na základoch, na strope, terasy na strope nad vykurovanými miestnosťami, balkóny, zelené strechy a obrátené strechy, parkoviská na strope nad vykurovanými miestnosťami, priemyselná a poľnohospodárska výstavba typu AGRO a mnoho ďalších spôsobov využitia. 26 viac informácií nájdeš na

27 Pozri si video: Izolácia THERMANO a univerzálne použitie thermano.eu/použitie viac informácií nájdeš na 27

28 III Izolácia THERMANO na šikmej streche Technická špecifikácia technické kritériá produktu norma maximálna pevnosť pevnosť v ťahu koeficjent tepelnej vodivosti (lambda) objemová hmotnosť odolnosť proti prenikaniu vodnej pary nasiakavosť trieda reakcie na oheň technické parametre produktu EN 13165:2001 tlakové napätie 200 kpa pri 10% odtlačení TR70 λ D = 0,023 W/mK ~30 kg/m³ µ = % eurotrieda E (wg EN ISO ) Spĺňa požiadavky smernice EÚ 2012/31/EU. Doska THERMANO zámok TOP Celková šírka: mm, šírka pokrytia: mm, Dĺžka pokrytia: mm, celková dĺžka: mm hrúbka [mm] U* [W m²k] R** [m²k W] predajná jednotka množstvo dosiek v balení m² celého balenia m³ celého balenia 50 0,46 2,17 balenie 24 69,12 3, ,29 3,48 balenie 15 43,20 3, ,23 4,35 balenie 12 34,56 3, ,20 4,91 balenie 10 28,80 3, ,19 5,22 balenie 10 28,80 3, ,16 6,09 balenie 8 23,04 3,23 * koeficinet izolácie ** tepelný odpor 28 viac informácií nájdeš na

29 Spoje dosiek Použitie» šikmé strechy v nových a v renovovaných budovách. Môže byť namontované vo variantach: nad krokvami, pod krokvami, medzi krokvami, alebo v rôznej kombinácii; zámok typu TOP Dodacie podmienky» predajná jednotka pre produkty THERMANO zo skladu je jedno balenie;» vybrané hrúbky sú tiež dostupné v rozmeroch 600 x mm;» vybrané rozmery a hrúbky sú dostupné aj so zámkami MASTER a BASIC;» dosky iných rozmerov než je štandard (pokiaľ ide o dĺžku mm) a ďalšie spojovacie zámky, budú dostupné na objednávku;» minimálne množstvo objednávky pre neštandardné produkty predstavuje m 2 celkového produktu rovnakej hrúbky, zámka a ľubovoľných dĺžkach podľa rozsahu;» pri minimálnej objednávke 8 balení s rozmermi x mm cena zahŕňa doručovacie náklady» ďalšie podmienky dostupné vo všeobecných podmienkach predaja (OWS) na stránke viac informácií nájdeš na 29

30 IV Príslušenstvo pre montáž na šikmej streche Strešné fólie technické kritériá produktov ASPIRA Max ASPIRA Plus ASPIRA Standard AQ Metal hmotnosť [g/m³] 165 ± 20 g 135 ± 15 g 115 ± 20 g 400 ± 10 g hrúbka [mm] ~ 8,70 počet vrstiev pevnosť [N / 5 cm] po dĺžke > 350 > 280 > 230 > 400 pevnosť [N / 5 cm] po šírke > 240 > 190 > 150 > 210 ťažnosť [%] po dĺžke > 70 > 70 > 70 > 70 ťažnosť [%] po šírke > 90 > 90 > 90 > 90 SD - rovnovážna zdun difúzna vrstva [m] > 0,015 0,015 > 0,015 0,015 teplotný rozsah pri použití [ C] od - 40 do od - 40 do od - 40 do od - 30 do + 80 trieda odolnosti voči presakovaniu W1 W1 W1 W1 stabilizácia proti žiareniu UV 3 miesiace 3 miesiace 3 miesiace 3 miesiace štandardné rozmery v rolke [m] 1, , , ,60 25 reakcja na oheň E E E-d2 F Vlastnosti» vodotesné, paropriepustné,» odolné voči dlhodobému pôsobeniu UV žiarenia,» predlžujú životnosť strechy,» ľahšia montáž strechy,» účinná ochrana strechy počas inštalácie pokrytia Použitie» obývané budovy,» priemyselné a servisné objekty,» poľnohospodárske objekty,» nové a rekonštruované budovy 30 viac informácií nájdeš na

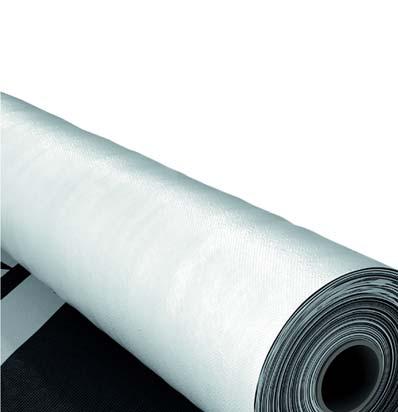

31 Dostupné produkty ASPIRA Plus (strešná fólia)» ideálna pre strechy pokrývané strešnými krytinami,» vhodná k montáži na krokvy,» veľmi dobré paropriepustné vlastnosti a dobrá odolnosť ASPIRA Standard (strešná fólia)» vysoká kvalita a nízka cena,» vhodná k montáži na krokvy,» veľmi dobré paropriepustné vlastnosti a dobrá odolnosť AQ Metal (štrukturálna membrána)» opatrená z vonkajšej strany dištančnou drenážovou vrstvou,» špeciálna mikroporézna vrstva pripravuje membránu pre použitie pri plnom debnení,» je určená pre aplikáciu pod falcovanú krytinu Elegant a hladké plechy ASPIRA Max (strešná fólia)» klasifi kovaná ako vyššia trieda strešných fólií,» môže byť použitá pri celom doskovaní,» uplatňuje sa v najnáročnejších podmienkach názov produktu parametre jedn. ASPIRA Standard ASPIRA Plus ASPIRA Max AQ Metal 115 g/m³, 3-vrstvová, 1,50 50 m 135 g/m³, 3-vrstvová, 1,50 50 m 165 g/m³, 3-vrstvová, 1,50 50 m 400 g/m³, 4-vrstvová, 1,50 25 m m² m² m² m² viac informácií nájdeš na 31

32 Ďalšie príslušenstvo pre montáž na šikmej streche názov produktu parametre jedn. montážna mierka THERMANO hliníková tesniaca páska do THERMANO šrób torx do THERMANO, nad krokvami hr. 80 mm, pod krokvami hr. 80 / 100 mm šrób torx do THERMANO, nad krokvami hr. 100 mm šrób torx do THERMANO, nad krokvami hr. 113, 120 mm šrób torx do THERMANO, nad krokvami hr ** mm šrób torx do THERMANO, nad krokvami hr ** mm angle μm / 120 mm, 50 mb.* 50 μm / 75 mm, 50 mb.* 6,0 / 160 6,0 / 200 8,0 / 220 8,0 / 260 8,0 / 300 ks. ks. ks. ks. ks. ks. ks. ks. * priemerná spotreba tesniacej pásky: 1,5 m na každý 1 m2 THERMANO (pri jednostrannej montáži) ** celková hrúbka dosiek THERMANO Výber upevňovacích šróbov Rozmery, dĺžka:» min. 185 mm pre dosky s hrúbkou 100 mm» min. 210 mm pre dosky s hrúbkou do mm» 250 mm pre dosky s hrúbkou mm Ako vyrátať dĺžku šróby? hubka dosky THERMANO + hubka kontralaty (40 mm) + dĺžka vchádzajúca do krokvy (30-40 mm) + miesto pre uhol 67 (30 mm) Rozmery, priemer:» Φ 6 pre šahké pokrytie (strešná krytina)» Φ 8 pre ťažké pokrytie (keramická krytina) Množstvo V závislosti od rozostavenia krokiev, je potrebné si nachystať 3 až 4 kusy šróbov na každý 1 m2 THERMANO. Tesniacu pásku a šróby si môžeš objednať v Balex Metal počas nákupu dosiek THERMANO. 32 viac informácií nájdeš na

33 Izolácia THERMANO na šikmej streche Prešli sme krížom krážom cez Slovensko. Pocítili sme na vlastnej koži, čomu sú vystavené slovenské strechy. Extrémne zmeny teplôt v priebehu celého roka spôsobujú, že naša klíma je náročnejšia ako počasie na Špicbergoch. Analyzovali sme strešné konštrukcie slovenských domácností. Týmto spôsobom sme zistili zásadný nedostatok: tepelné mosty. V tradičnej strešnej konštrukcii sa izolácia umiestňuje medzi krokvami. Je to nedokonalé riešenie. Vytvárajú sa tu tepelné mosty dôležitý nedostatok slovenských striech. Vďaka THERMANO sa môžu účinne odstrániť. Tepelné mosty sú javom, kedy vedie k ochladeniu stavebných prepážok. V miestach, kde vystupujú, dochádza ku kondenzácii vodnej pary a k zvlhnutiu konštrukčných materiálov a izolácie, čo vedie k rozvoju zatuchlín a plesní. Tepelné mosty vždy spôsobujú veľké straty tepelnej energie. Termoizolácia medzi krokvami zahŕňa izoláciu priestoru medzi krokvami a nemala by byť samostatná. S týmto modelom tepelnej izolácie šikmej strechy, sa krokvy stávajú vážnou plochou, spôsobujúcou únik tepla z interiéru budovy. Preto je potrebné používať tepelnú izoláciu medzi krokvami v kombinácii s tepelnou izoláciou pod krokvami, alebo nad krokvami, kedy sa tepelné odpory následných vrstiev THERMANO sčítavajú až na požadovanú hodnotu. Pozri si video: Montáž THERMANO na šikmej streche na krokvách thermano.eu/sikma-strecha Získaj viac informácií: Inštrukcia montáže dosiek THERMANO na šikmej streche na krokvách thermano.eu/na-krokvy Získaj viac informácií: Inštrukcia montáže dosiek THERMANO na šikmej streche pod krokvami thermano.eu/pod-krokvami Získaj viac informácií: Inštrukcia montáže dosiek THERMANO na šikmej streche medzi krokvami thermano.eu/medzi-krokvami viac informácií nájdeš na 33

34 V Detaily montáže na šikmej streche Na krokvách 1) Termoizolácia na krokvách so zakončením podkrovia sádrokartónom pod krokvami 1. Strešná krytna ELEMENT 2. Laty / kontralaty 3. Strešná fólia ELEMENT ASPIRA 4. THERMANO 5. Krokva 6. Sádrokartón s profi lmi CD THERMANO Šrób Kontralata Strešná krytina ELEMENT Lata Krokva Odkvapové lemovanie Odkvapový žľab Žľabový hák Odkvapová lišta fólie Odkvapová doska Pomúrnica Hydroizolácia Kotva Sádrokartón s profi lmi CD Odkvapový hranol THERMANO Spoj oceľových kotiev 34 viac informácií nájdeš na

35 Prierez A - A Mierka 1:15 1. Strešná krytina ELEMENT 2. Laty / kontralaty 3. Strešná fólia ELEMENT ASPIRA 4. THERMANO 5. Krokva 6. Sádrokartón s profi lmi CD Detail A viac informácií nájdeš na 35

36 2) Termoizolácia podkrovia so zakončením podkrovia sádrokartónom medzi krokvami Prierez A - A Mierka 1:15 1. Strešná krytina ELEMENT 2. Laty / kontralaty 3. Strešná fólia ELEMENT ASPIRA 4. THERMANO 5. Krokva/Sádrokartón s profilmi CD Detail A 36 viac informácií nájdeš na

37 3) Termoizolácia na krokvách bez zakončenia podkrovia 1. Strešná krytina ELEMENT 2. Laty / kontralaty 3. Strešná fólia ELEMENT ASPIRA 4. THERMANO 5. Krokva THERMANO Šrób Kontralata Strešná krytina ELEMENT Lata Krokva Odkvapové lemovanie Odkvapový žľab Žľabový hák Pomúrnica Hydroizolácia Kotva Odkvapová lišta fólie Odkvapová doska Odkvapový hranol Spoj oceľových kotiev THERMANO viac informácií nájdeš na 37

38 4) Termoizolácia na krokvách detail okapu Varianta 1 Laty Strešná krytina ELEMENT Kontralaty Strešná fólia ELEMENT ASPIRA Odkvapové lemovanie Odkvapový žľab Uloženie častí: Odkvapová lišta fólie Žľabový hák Odkvapová lišta fólie Odkvapová doska Odkvapové lemovanie Odkvapový hranol Krokva Varianta 2 Laty Strešná krytina ELEMENT Kontralaty Strešná fólia ELEMENT ASPIRA Odkvapové lemovanie Odkvapový žľab Uloženie častí: Odkvapová lišta fólie Žľabový hák Odkvapová lišta fólie Odkvapová doska Odkvapové lemovanie Doska medzi krokvami 38 viac informácií nájdeš na

39 5) Termoizolácia na krokvách detail krovu v hrebeni strechy Medzeru vyplniť montážnou nízkotlakovou penou Hrebenáč Hrebeňová páska Izovent Strešná fólia ELEMENT ASPIRA Samolepiaca hliníková páska Šróby na montáž THERMANO Alternatívne spojenie THERMANO na hrebeni Strešná krytina ELEMENT Laty Strešná membrána ELEMENT ASPIRA Uloženie častí: Kontralaty Úžľabný plech Úžľabný plech THERMANO Medzeru vyplniť montážnou nízkotlakovou penou Krokva Samolepiaca hliníková páska Úžľabná krokva viac informácií nájdeš na 39

40 6) Termoizolácia na krokvách detail okna Kontralata Strešná fólia ELEMENT ASPIRA Drenážny žliabok Montážna lata Lata okno Strešná krytina ELEMENT Dolná časť zatepľovacieho rámu EDW Prierez A-A horná časť zatepľovacieho rámu EDW okno do podkrovia typ GGL drenážny žliabok montážna lata montážna lata dolná časť zatepľovacieho rámu EDW THERMANO zakončenie okolo okna profi ly na montáž sádrokartónu 40 viac informácií nájdeš na

41 Prierez B-B zatepľovací rám EDW okno do podkrovia termoizolačný rám sádrokartón THERMANO profi ly na montáž sádrokartónu 7) Termoizolácia na krokvách detail komína a difúzora Difúzor Ventilačná vložka Obal Lata Strešná krytina ELEMENT Kontralata Strešná membrána ELEMENT ASPIRA THERMANO Spojovacia-redukujúca časť Strešná krytina ELEMENT Rúra Spiro Stena komína THERMANO Oplechovanie *Obloženie z vlny Lata Kontralata Strešná membrána ELEMENT ASPIRA * Obloženie z vlny používať iba okolo komínov, kde nie je namontovaná vnútorná vložka Uloženie častí: Oplechovanie komína viac informácií nájdeš na 41

42 8) Termoizolácia na krokvách detail komína a difúzora Krokvy pri stene VARIANTA I a II 1. Strešná krytina ELEMENT 2. Laty 3. Kontralaty 4. Strešná fólia ELEMENT ASPIRA 5. Termoizolácia THERMANO 6. Drevené krokvy Záveterná lišta Odkvapová doska Doska pod krokvou 1. Strešná krytina ELEMENT 2. Laty 3. Kontralaty 4. Strešná membrána ELEMENT ASPIRA 5. Termoizolácia THERMANO 6. Drevené krokvy Záveterná lišta Odkvapová doska Doska pod krokvou 42 viac informácií nájdeš na

43 Vysunutá krokva VARIANTA I a II 1. Strešná krytina ELEMENT 2. Laty 3. Kontralaty 4. Strešná membrána ELEMENT ASPIRA 5. Termoizolácia THERMANO 6. Drevené krokvy Záveterná lišta Odkvapová doska Krokva 1. Strešná krytina ELEMENT 2. Laty 3. Kontralaty 4. Strešná fólia ELEMENT ASPIRA 5. Termoizolácia THERMANO 6. Drevené krokvy Záveterná lišta Odkvapová doska viac informácií nájdeš na 43

44 Pod krokvami 1. Strešná krytina ELEMENT 2. Laty a kontralaty 3. Strešná fóliaa ELEMENT ASPIRA 4. Krokva 5. THERMANO 6. Sádrokartón s profilmi CD Krokva Kontralata Oceľová krytina ELEMENT - PANORAMA THERMANO Lata Odkvapové lemovanie Odkvapový žľab Žľabový hák Pomúrnica Hydroizolácia Kotva Odkvapová lišta fólie Odkvapová doska Spoj oceľových kotiev THERMANO 44 viac informácií nájdeš na

45 Detail A Mierka 1:4 Šrób do plechu priamy záves profi l UD sádrokartón 1. Strešná krytina ELEMENT 2. Laty / kontralaty 3. Strešná fólia ELEMENT ASPIRA 4. Krokva 5. THERMANO 6. Sádrokartón s profilmi Prierez A - A Mierka 1:15 Detail A viac informácií nájdeš na 45

46 VI Izolácia THERMANO na plochej streche Technická špecifikácia technické kritériá produktu norma maximálna pevnosť pevnosť v ťahu koeficjent tepelnej vodivosti (lambda) objemová hmotnosť odolnosť proti prenikaniu vodnej pary nasiakavosť trieda reakcie na oheň technické parametre produktu EN 13165:2001 tlakové napätie 200 kpa pri 10% odtlačení TR70 λ D = 0,023 W/mK ~30 kg/m³ µ = % eurotrieda E (wg EN ISO ) Spĺňa požiadavky smernice EÚ 2012/31/EU. Doska THERMANO zámok TOP Celková šírka: mm, šírka pokrytia: mm, Dĺžka pokrytia: mm, celková dĺžka: mm hrúbka [mm] U* [W m²k] R** [m²k W] predajná jednotka množstvo dosiek v balení m² celého balenia m³ celého balenia 50 0,46 2,17 balenie 24 69,12 3, ,29 3,48 balenie 15 43,20 3, ,23 4,35 balenie 12 34,56 3, ,20 4,91 balenie 10 28,80 3, ,19 5,22 balenie 10 28,80 3, ,16 6,09 balenie 8 23,04 3,23 * koeficient izolácie ** tepelný odpor 46 viac informácií nájdeš na

47 Spoje dosiek Použitie» ploché strechy v nových a v renovovaných budovách. Tiež na plochých strechách so štrkom a zelených strechách. Dosky sú vhodné na montáž pre všetky nosné podklady, medzi inými: na trapézovom plechu, alebo na betónovom podklade. zámok typu TOP Dodacie podmienky» predajná jednotka pre produkty THERMANO zo skladu je jedno balenie;» vybrané hrúbky sú tiež dostupné v rozmeroch 600 x mm;» vybrané rozmery a hrúbky sú dostupné aj so zámkami MASTER a BASIC;» dosky iných rozmerov než je štandard (pokiaľ ide o dĺžku mm) a ďalšie spojovacie zámky, budú dostupné na objednávku;» minimálne množstvo objednávky pre neštandardné produkty predstavuje m² celkového produktu» rovnakej hrúbky, zámka a ľubovoľných dĺžkach podľa rozsahu;» pri minimálnej objednávke 8 balení s rozmermi x mm cena zahŕňa doručovacie náklady» ďalšie podmienky dostupné vo všeobecných podmienkach predaja (OWS) na stránke viac informácií nájdeš na 47

48 VII Príslušenstvo pre montáž na plochej streche názov produktu parametre jedn. tanierová hmoždinka THERMANO šrób 2 1,25 THERMANO mm mm mm mm mm mm 4,8 / 60 4,8 / 70 4,8 / 80 ks. ks. ks. ks. ks. ks. ks. ks. ks. Teleskopické spoje Použitie teleskopických spojov má za cieľ čo najviac oddialiť povolenie šróbov od vonkajšej vrstvy, aby sa tak nestali tepelnými mostami. Teleskopické spojky sa skladajú z puzdra z plastu a šróby (ak je podkladom trapézový plech) alebo betón (ak ukladáme THERMANO na železobetónovom strope). THERMANO 40 mm v prípade oceľového podkladu (trapézový plech), alebo aspoň 60 mm v prípade železobetónového podkladu. Napríklad pre dosky THERMANO 100 mm, namontovaných na trapézovom plechu, treba použiť šróby 60 mm a 80 mm hmoždinku. V prípade železobetónového podkladu, šrób a hmoždinka by mali mať dĺžku 80 mm. Rozmery Veľkosti šróbov sa môžu líšiť v závislosti od hrúbky THERMANO a druhu podkladu. Súčet dĺžky hmoždinky a šróby by mala byť väčšia, ako je hrúbka Odhadovaná spotreba Pri jednovrstvovej montáži 2 ks na 1 m2 THERMANO. Pri použití štandardných dosiek 1200 x 2400 sa používa 6 kusov na dosku THERMANO. 48 viac informácií nájdeš na

49 Izolácia THERMANO na plochej streche THERMANO je ideálne pre montáž na plochých strechách v novostavbách a renovovaných budovách. Produkty THERMANO sú tiež vynikajúcou izoláciou striech so štrkom a zelených striech. Dosky sú vhodné na všetky nosné povrchy, napr. na: krokvy, trapézový plech, alebo betónovy strop. Montáž dosiek je rýchla, jednoduchá a čistá. Ďalšou výhodou je kompatibilita s rôznymi druhmi paroizolácie (fólia PE, hliníková fólia, lepenka) a hydroizolácie, v tom: ohrievacie membrány (napr. PVC, TPO, EPDM). To, čo odlišuje montáž THERMANO na trapézovom plechu od montáže na železobetónovom strope, je výber vhodných šróbov. Do plechu je treba použiť špeciálne šróby, a v prípade železobetónu - šróby do betónu. Pozri si video: Montáž THERMANO na plochej streche thermano.eu/rovna-strecha-film Získaj viac informácií: Inštrukcia montáže dosiek THERMANO na plochej streche thermano.eu/rovna-strecha viac informácií nájdeš na 49

50 VIII Montážne detaily na plochej streche 1) Dosky THERMANO na plochej streche, na betónovom podklade jednovrstvové uloženie Hydroizolácia Termoizolačná doska THERMANO Paroizolácia Spádová vrstva Železobetónový podklad 2) Dosky THERMANO na plochej streche, na betónovom podklade dvojvrstvové uloženie Hydroizolácia Termoizolačná doska THERMANO Paroizolácia Spádová vrstva Železobetónový podklad 50 viac informácií nájdeš na

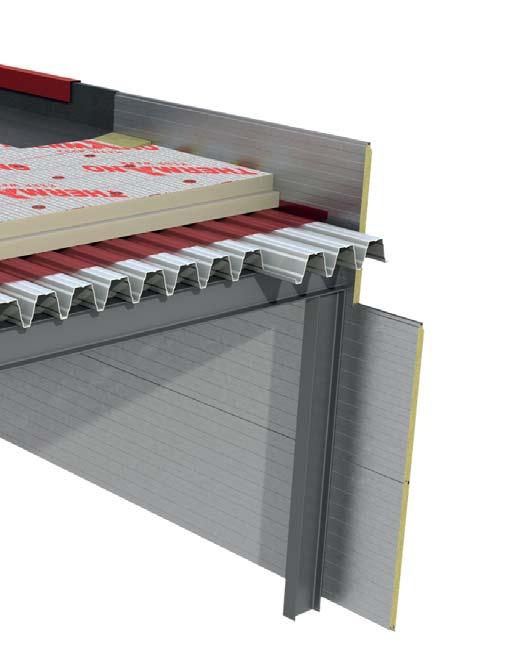

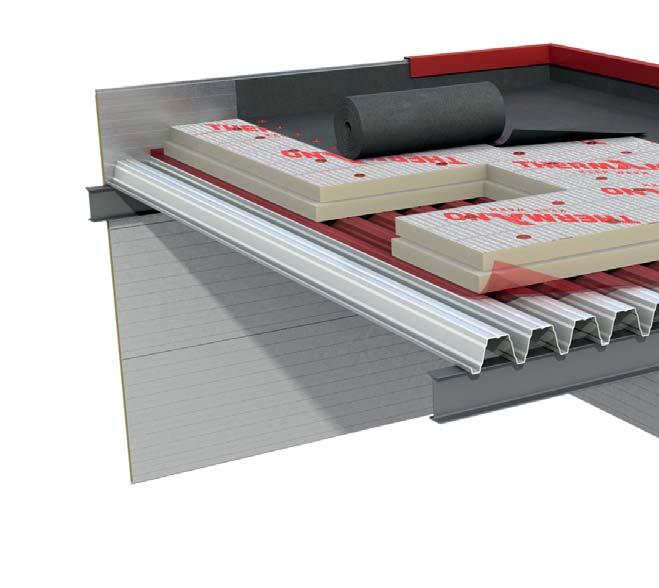

51 3) Dosky THERMANO na plochej streche, na trapézovom podklade jednovrstvové uloženie Hydroizolácia Termoizolačná doska THERMANO Paroizolácia Trapézový plech nosný podklad 4) Dosky THERMANO na plochej streche, na trapézovom podklade dvojvrstvové uloženie Hydroizolácia Termoizolačná doska THERMANO Paroizolácia Trapézový plech nosný podklad Upozornenie: V prípade mraziarní a chladiarní je potrebná dodatočná vrstva paroizolácie medzi doskou THERMANO a hydroizoláciou v dôsledku opačného smeru energie a vodnej pary v letnom období. viac informácií nájdeš na 51

52 5) Detail odvodnenia strechy Hydroizolácia Termoizolačná doska THERMANO Paroizolácia Spádová vrstva Železobetónový podklad Utesnenie strešného spoja zhodne s projektom výrobcu 6) Detail strešnej dilatácie Ochranný pás z elastickej hydroizolácie Tesniaci zohriaty spoj Pevný materiál elastický Spoj v teleskopickej hmoždinke Hydroizolácia Termoizolačná doska THERMANO Paroizolácia Spádová vrstva Železobetónový podklad Elastická expanzívna výplň 52 viac informácií nájdeš na

53 7) Detail odvodnienia strechy privedenie vody do odkvapového žľabu Oddialenie od plochého spoja (voliteľné) Spoj Tesniaca páska, napr. butylová Odkvapové lemovanie s poťahom umožňujúcim spojenie s hydroizoláciou Hydroizolácia Dosky THERMANO Paroizolácia Spádová vrstva Železobetónový podklad Omietka Oddialenie od plochého spoja (voliteľné) A-A Doska THERMANO Žľabový hák Odkvapový žľab Individuálne oplechovanie s hrúbkou min. 1 mm Žľabový hák Odkvapový žľab Oddialenie od plochého spoja (voliteľné) Doska THERMANO Doska THERMANO ca mm 8) Detail zateplenia nízkej atiky Rohovník atiky Šrób do dreva Drevené laty co ~ mm medzi doskami termoizolačná výplň Rohovník atiky Ukotvenie lát Hydroizolácia Termoizolačná doska THERMANO Paroizolácia Spádová vrstva Železobetónový podklad Omietka Odtrhovací nit viac informácií nájdeš na 53

54 9) Detail zateplenia nízkej atiky, alebo susednej steny Hydroizolácia Spádový klin Doska THERMANO Paroizolácia Spádová vrstva Železobetónový podklad Omietka Spádový klin Śtartová lišta / Sokelová Elastický materiál 10) Detail opretia strešného okna Konštrukcia strešného okna Spoj Hydroizolácia Termoizolačná doska THERMANO Paroizolácia Spádová vrstva Železobetónový podklad Podklad z plechu Spoj 54 viac informácií nájdeš na

55 Izolácia THERMANO IX na podlahách Technická špecifikácia technické kritériá produktu norma maximálna pevnosť pevnosť v ťahu koeficjent tepelnej vodivosti (lambda) objemová hmotnosť odolnosť proti prenikaniu vodnej pary nasiakavosť trieda reakcie na oheň technické parametre produktu EN 13165:2001 tlakové napätie 200 kpa pri 10% odtlačení TR70 λ D = 0,023 W/mK ~30 kg/m³ µ = % eurotrieda E (wg EN ISO ) Spĺňa požiadavky smernice EÚ 2012/31/EU. Doska THERMANO zámok TOP Celková šírka: mm, šírka pokrytia: mm, Dĺžka pokrytia: 585 mm, celková dĺžka: 600 mm Doska THERMANO zámok MASTER Celková šírka: mm, šírka pokrytia: mm, Dĺžka pokrytia: 590 mm, celková dĺžka: 600 mm hrúbka [mm] U* [W m²k] R** [m²k W] predajná jednotka množstvo dosiek v balení m² celého balenia m³ celého balenia 40 0,58 1,74 balenie 15 10,80 0, ,46 2,17 balenie 12 8,64 0, ,29 3,48 balenie 7 5,04 0, ,23 4,35 balenie 6 4,32 0, ,19 5,22 balenie 5 3,6 0, ,16 6,09 balenie 4 2,88 0,40 * koeficient izolácie ** tepelný odpor viac informácií nájdeš na 55

56 Spoje dosiek Použitie» podlahy nevykurované a vykurované, podlahy balkónov, terás, ako aj najnáročnejších konštrukcií terás nad vykurovanými miestnosťami zámok typu MASTER zámok typu TOP Dodacie podmienky» predajná jednotka pre produkty THERMANO zo skladu je jedno balenie;» vybrané hrúbky sú tiež dostupné v rozmeroch 600 x mm;» vybrané rozmery a hrúbky sú dostupné aj so zámkami MASTER a BASIC;» dosky iných rozmerov než je štandard (pokiaľ ide o dĺžku mm) a ďalšie spojovacie zámky, budú dostupné na objednávku;» minimálne množstvo objednávky pre neštandardné produkty predstavuje m² celkového produktu» rovnakej hrúbky, zámka a ľubovoľných dĺžkach podľa rozsahu;» pri minimálnej objednávke 8 balení s rozmermi x mm cena zahŕňa doručovacie náklady» ďalšie podmienky dostupné vo všeobecných podmienkach predaja (OWS) na stránke 56 viac informácií nájdeš na

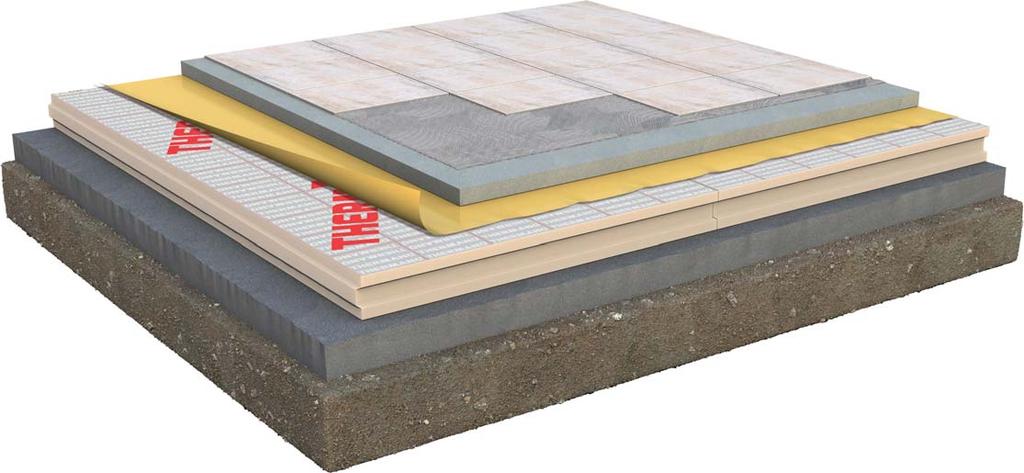

57 Detaily montáže X na podlahách 1) v jednorodinnom, alebo vo viacrodinnom dome Zakončovacia vrstva Dotláčajúca vrstva nadbetón Separačná, šmykľavá fólia napr. fólia PE hr. 0,2mm Vrstva tepelnej izolácie dosky THERMANO Izolácia proti vlhkosti Podstavba chudý betón Podstavba posyp zo zahusteného piesku pre vyrovnanie 2) Podlaha v jednorodnnom, alebo vo viacrodinnom dome s podlahovým kúrením Dotláčajúca vrstva - nadbetón Podlahové kúrenie Separačná, šmykľavá fólia napr. fólia PE hr. 0,2mm Vrstva tepelnej izolácie dosky THERMANO Izolácia proti vlhkosti Podstavba chudý betón Podstavba filtrujúca vrstva (štrk, kamenivo) Podstavba posyp zo zahusteného piesku pre vyrovnanied 3) Podlaha v jednorodinnom, alebo vo viacrodinnom dome s podlahovým kúrením Zakončovacia vrstva Dotláčajúca vrstva nadbetón Ochranná vrstva Ix PE fólia Hydroizolácia Vrstva tepelnej izolácie dosky THERMANO Paroizolácia napr. samolepiaca hliníková s vložkou Spádová vrstva cementom podklad Konštrukcia terasy: železobetónová konštrukčná doska viac informácií nájdeš na 57

58 4) Priemyselné podlahy (chladiarne, mraziarne) Zakončovacia vrstva Podlaha betón vystužený sieťou Izolačná fólia THERMANO Izolačná fólia Ochranný betón Vykurovacia rohož Podkladový betón Štrkový podsyp Stabilné podložie 5) Medziposchodová podlaha Zakončovacia vrstva Dotláčajúca vrstva nadbetón Separačná, šmykľavá fólia napr. fólia PE hr. 0,2mm Vrstva tepelnej izolácie dosky THERMANO Paroizolácia napr. fólia PE hr. 0,2mm Medziposchodový strop železobetón Vápenno-cementová omietka Pozri si video: Montáž THERMANO na podlahe thermano.eu/podlahy-film Získaj viac informácií: Inštrukcia montáže dosiek THERMANO na podlahách thermano.eu/podlahy 58 viac informácií nájdeš na

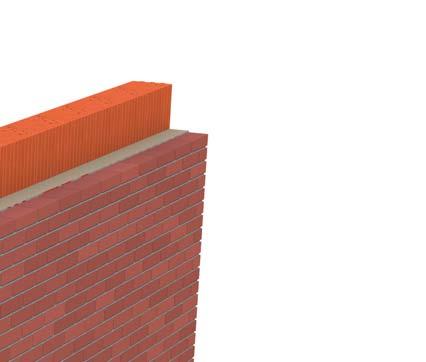

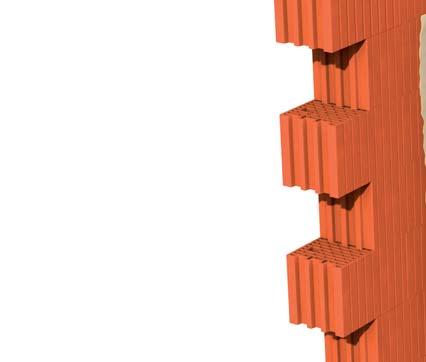

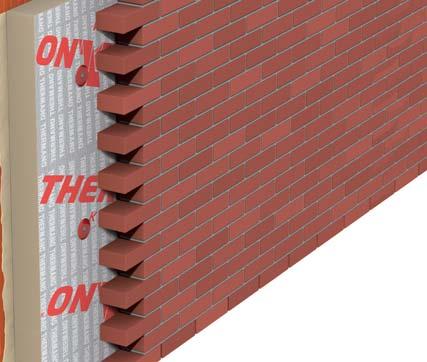

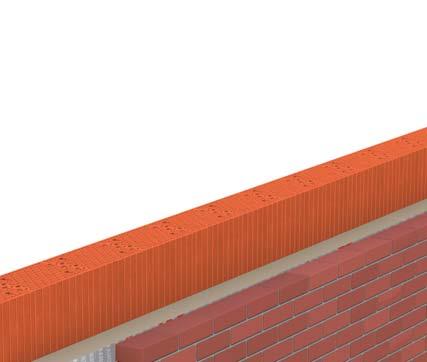

59 Izolácia THERMANO XI trojvrstvové steny Technická špecifikácia technické kritériá produktu norma maximálna pevnosť pevnosť v ťahu koeficjent tepelnej vodivosti (lambda) objemová hmotnosť odolnosť proti prenikaniu vodnej pary nasiakavosť trieda reakcie na oheň technické parametre produktu EN 13165:2001 tlakové napätie 200 kpa pri 10% odtlačení TR70 λ D = 0,023 W/mK ~30 kg/m³ µ = % eurotrieda E (wg EN ISO ) Spĺňa požiadavky smernice EÚ 2012/31/EU. Doska THERMANO zámok TOP Celková šírka: mm, šírka pokrytia: mm, Dĺžka pokrytia: 585 mm, celková dĺžka: 600 mm Doska THERMANO zámok MASTER Celková šírka: mm, šírka pokrytia: mm, Dĺžka pokrytia: 590 mm, celková dĺžka: 600 mm hrúbka [mm] U* [W m²k] R** [m²k W] predajná jednotka množstvo dosiek v balení m² celého balenia m³ celého balenia 40 0,58 1,74 balenie 15 10,80 0, ,46 2,17 balenie 12 8,64 0, ,29 3,48 balenie 7 5,04 0, ,23 4,35 balenie 6 4,32 0, ,19 5,22 balenie 5 3,6 0, ,16 6,09 balenie 4 2,88 0,40 * koeficient izolácie ** tepelný odpor viac informácií nájdeš na 59

60 Spoje dosiek Použitie» trojvrstvové steny a základové steny nových a modernizovaných budov zámok typu MASTER zámok typu TOP 60 viac informácií nájdeš na

61 Dodacie podmienky» predajná jednotka pre produkty THERMANO zo skladu je jedno balenie;» vybrané hrúbky sú tiež dostupné v rozmeroch 600 x mm;» vybrané rozmery a hrúbky sú dostupné aj so zámkami MASTER a BASIC;» dosky iných rozmerov než je štandard (pokiaľ ide o dĺžku mm) a ďalšie spojovacie zámky, budú dostupné na objednávku;» minimálne množstvo objednávky pre neštandardné produkty predstavuje m2 celkového produktu» rovnakej hrúbky, zámka a ľubovoľných dĺžkach podľa rozsahu;» pri minimálnej objednávke 8 balení s rozmermi x mm cena zahŕňa doručovacie náklady» ďalšie podmienky dostupné vo všeobecných podmienkach predaja (OWS) na stránke Detail montáže trojvrstvová stena THERMANO viac informácií nájdeš na 61

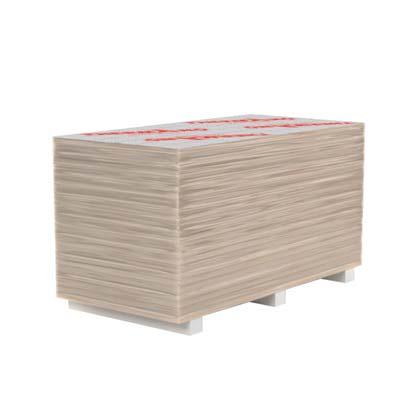

62 XII Izolácia THERMANO AGRO Technická špecifikácia technické kritériá produktu norma maximálna pevnosť pevnosť v ťahu koeficjent tepelnej vodivosti (lambda) objemová hmotnosť odolnosť proti prenikaniu vodnej pary nasiakavosť trieda reakcie na oheň technické parametre produktu EN 13165:2001 tlakové napätie 200 kpa pri 10% odtlačení TR70 λ D = 0,023 W/mK ~30 kg/m³ µ = % eurotrieda E (wg EN ISO ) Spĺňa požiadavky smernice EÚ 2012/31/EU. Doska THERMANO AGRO zámok BASIC Celková šírka: mm, šírka pokrytia: mm, Dĺžka pokrytia: mm, celková dĺžka: mm hrúbka [mm] U* [W m²k] R** [m²k W] predajná jednotka množstvo dosiek v balení m2 celého balenia m3 celého balenia 50 0,46 2,17 balenie ,20 5, ,29 3,48 balenie 15 72,00 5, ,23 4,35 balenie 12 57,60 5,76 * koeficient izolácie ** tepelný odpor 62 viac informácií nájdeš na

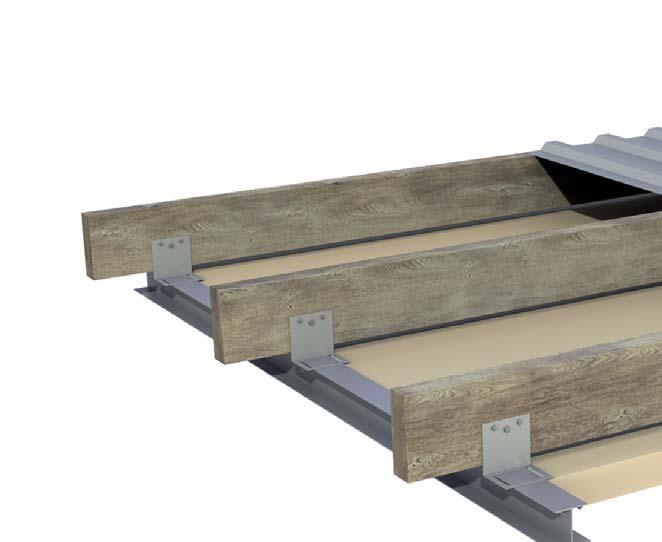

63 Spoje dosiek Použitie» skladovacie budovy, ako: kuríny, chlievy, stajne a hospodárske budovy so zväčšenou vlhkosťou ovzdušia, obsahu amoniaku a prchavých organických zlúčenín zámok typu BASIC Dodacie podmienky» predajná jednotka pre produkty THERMANO zo skladu je jedno balenie;» vybrané rozmery a hrúbky sú dostupné aj so zámkami MASTER;» dosky iných rozmerov než je štandard (pokiaľ ide o dĺžku mm) a ďalšie spojovacie zámky, budú dostupné na objednávku;» minimálne množstvo objednávky pre neštandardné produkty predstavuje m² celkového produktu» rovnakej hrúbky, zámka a ľubovoľných dĺžkach podľa rozsahu;» ďalšie podmienky dostupné vo všeobecných podmienkach predaja (OWS) na stránke viac informácií nájdeš na 63

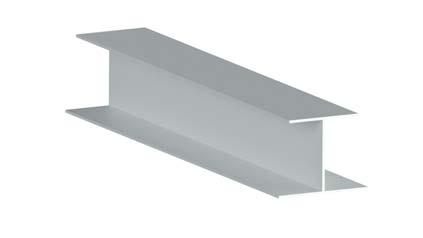

64 XIII Príslušenstvo ku doskám THERMANO AGRO Spojovacie profily H názov produktu farba dĺ. jedn. spojovací profil H do AGRO 50 mm biela 4 m m spojovací profil H do AGRO 80 mm biela 4 m m spojovací profil H do AGRO 100 mm biela 4 m m Spojovacie profily U názov produktu farba dĺ. jedn. zakončovací profil U do AGRO 50 mm biela 4 m m zakončovací profil U do AGRO 80 mm biela 4 m m zakončovací profil U do AGRO 100 mm biela 4 m m Montážny držiak názov produktu farba dĺžka jedn. Montážny držiak do AGRO Galvanized pozinkovaná ks. 64 viac informácií nájdeš na

65 Izolácia THERMANO AGRO Možnosť presného riadenia teploty a vlhkosti vzduchu má vplyv na ziskovosť poľnohospodárstva. THERMANO AGRO je špeciálne prispôsobená polyuretánová doska s vystuženou povrchovou vrstvou s ešte väčšou mechanickou a chemickou odolnosťou. THERMANO AGRO je určené pre montáž na priemyselných budovách ako podhľad. Izolácia THERMANO má najlepšie izolačné vlastnosti na trhu, vďaka čomu poskytuje merateľné úspory pri vykurovaní a chladení. Využitie izolácie THERMANO AGRO» Produkcia vajec» Produkcia mlieka Okolitá teplota má veľmi významný vplyv na zdravie, Kým krava ľahko toleruje nízke teploty až do - 10 C, rast a použiteľnosť hydiny. Pre nosnice je okolitá teplota, ktorá podporuje zvýšenú látkovú výmenu v roznému stresu. Medzi účinky tepelného stresu patria: pri teplotách nad 25 C sú zvieratá vystavené tepelmedzí od 13 C do 18 C. V tomto rozsahu je konverzia zníženie dojivosti až o 30%, nižší obsah bielkovín krmiva najoptimálnejšia. Vhodné podmienky pre chov a tuku v mlieku a horšie ukazovatele reprodukcie. vynikajúco poskytuje tepelná izolácia THERMANO. Vďaka špeciálnej hliníkovéj vrstve dosky THERMANO» Produkcia hydinového mäsa dokonale chránia vnútro stajne pred vysokou U mladých kurčiat, vzhľadom na nedostatočne rozvinutý termoregulačný mechanizmus, ktorý zabraňuje» Chov ošípaných teplotpou. kompenzácii straty tepla, je odporúčané použiť zónové Pri príliš vysokej teplote v chlieve, ošípané jedia vykurovanie (v rozmedzí od 16 C do 32 C), kde menej krmiva a pomalšie priberajú: pre každý 1 C si hydina sama slobodne môže vybrať vhodnú teplotu vyšší ako je optimálna teplota, sa príjem krmiva zníži pre seba. Nesprávna teplota počas odchovu mláďat o 1-2%, a tempo rastu sa spomalí o 3%. Teplotná je príčinou nerovnomerného rastu. THERMANO stabilita a udržanie správneho stupňa vlhkosti pomáha udržiavať optimálne teplotné podmienky ovzdušia poskytujú materiály, z ktorých sú vyrobené pre udržanie efektivity chovu. z termozolačné dosky THERMANO. Odporúčané hrúbky» Stajňa: 50mm» Chlievy: 80mm» Kuríny: mm Získaj viac informácií: THERMANO AGRO thermano.eu/hospodarske-budovy viac informácií nájdeš na 65

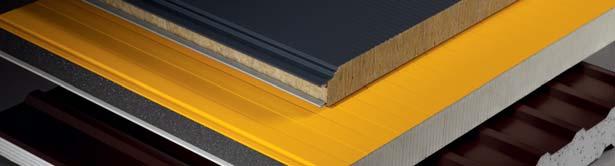

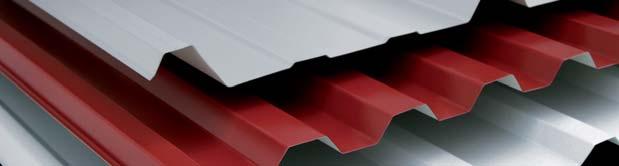

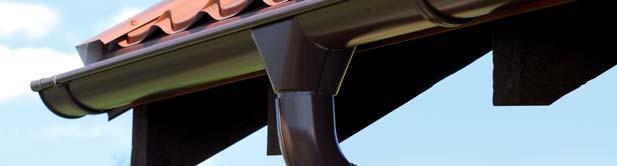

66 XIV Pozri si ďalšie naše produkty Trapézové a hladké plechy Odkvapový systém Sendvičové panely Oplechovanie a doplnky 66 viac informácií nájdeš na

67

68 SUPERZATEPLENIE SLOVENSKÉHO DOM U Element a.s. Balex Metal Group Žilinská cesta Lietavská Lúčka tel fax element@element.sk Index SK Informácie prezentované sú aktuálne k dátumu vydania. Podľa motta Balex Metal, na neustále zlepšovanie, informácie nie sú záväzné a môžu sa zmeniť bez predchádzajúceho upozornenia. Balex Metal si vyhradzuje právo vykonávať zmeny vo verziách ponúkaných produktov.
