ΘΕΜΑΤΑ ΠΑΝΕΛΛΑΔΙΚΩΝ ΕΞΕΤΑΣΕΩΝ «ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ» ΕΠΑ.Λ.

Transcript

1 ΘΕΜΑΤΑ ΠΑΝΕΛΛΑΔΙΚΩΝ ΕΞΕΤΑΣΕΩΝ «ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ» ΕΠΑ.Λ.

2 ΖΗΤΗΜΑ 1 ο ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΕΞΕΤΑΣΕΙΣ ΑΠΟΦΟΙΤΩΝ ΤΜΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ Τ.Ε.Λ. ΠΕΜΠΤΗ 1 ΙΟΥΝΙΟΥ 001 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ ΕΙ ΙΚΟΤΗΤΑΣ ΜΟΝΟ ΓΙΑ ΤΟΥΣ ΑΠΟΦΟΙΤΟΥΣ ΤΟΥ ΜΗΧΑΝΟΛΟΓΙΚΟΥ ΤΟΜΕΑ: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΤΕΣΣΕΡΙΣ (4) Α. 1. Σε ποιες κατηγορίες διακρίνονται τα καρφιά: α) ανάλογα µε τη µορφή της κεφαλής τους β) ανάλογα µε τη διάµετρο του κορµού τους.. Να αναπτύξετε το θέµα της τρύπας του καρφιού (καρφότρυπας). εν απαιτούνται σχήµατα σε κανένα ερώτηµα. Β. Εγκάρσιοι στροφείς: ορισµός και είδη. Για ποιο λόγο στρογγυλεύονται τα σηµεία, όπου µειώνεται η διάµετρος της ατράκτου; εν απαιτούνται σχήµατα. ΖΗΤΗΜΑ o Α. 1. Σε τι χρησιµεύουν οι κοχλίες κινήσεως; Να αναφέρετε παραδείγµατα.. Για ποιο λόγο χρησιµοποιούµε το τραπεζοειδές σπείρωµα αντί του τετραγωνικού; Β. Για κοχλία πρέσσας δίνονται τα παρακάτω στοιχεία: ΤΕΛΟΣ 1ΗΣ ΣΕΛΙ ΑΣ

3 ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ Ονοµαστική διάµετρος d=40 mm ιάµετρος πυρήνα d 1 =30 mm Yλικό κατασκευής: χάλυβας µε επιτρεπόµενη dn τάση σ ε = 1000 cm Βήµα σπειρώµατος Ρ=4mm Ύψος περικοχλίου m=40mm Zητούνται: 1. Η επιτρεπόµενη φόρτιση F του κοχλία.. Η αναπτυσσόµενη επιφανειακή πίεση p µεταξύ των σπειρωµάτων του κοχλία και του περικοχλίου. ZHTHMA 3 o Α. Να αναπτύξετε τις περιπτώσεις εµπλοκής των δοντιών των οδοντωτών τροχών, ανάλογα µε τη θέση που έχουν οι άτρακτοι στο χώρο, αναφέροντας και τα αντίστοιχα είδη των οδοντωτών τροχών. εν απαιτούνται σχήµατα. Β. Σε ζεύγος παράλληλων οδοντωτών τροχών µε κανονική οδόντωση δίνονται: Αρχική διάµετρος κινητήριου τροχού d 1 =100mm Αριθµός δοντιών κινητήριου τροχού z 1 =5 1 Σχέση µετάδοσης i = Στροφές κινούµενου τροχού 3 στρoφές n = 400 λεπτό ΤΕΛΟΣ ΗΣ ΣΕΛΙ ΑΣ

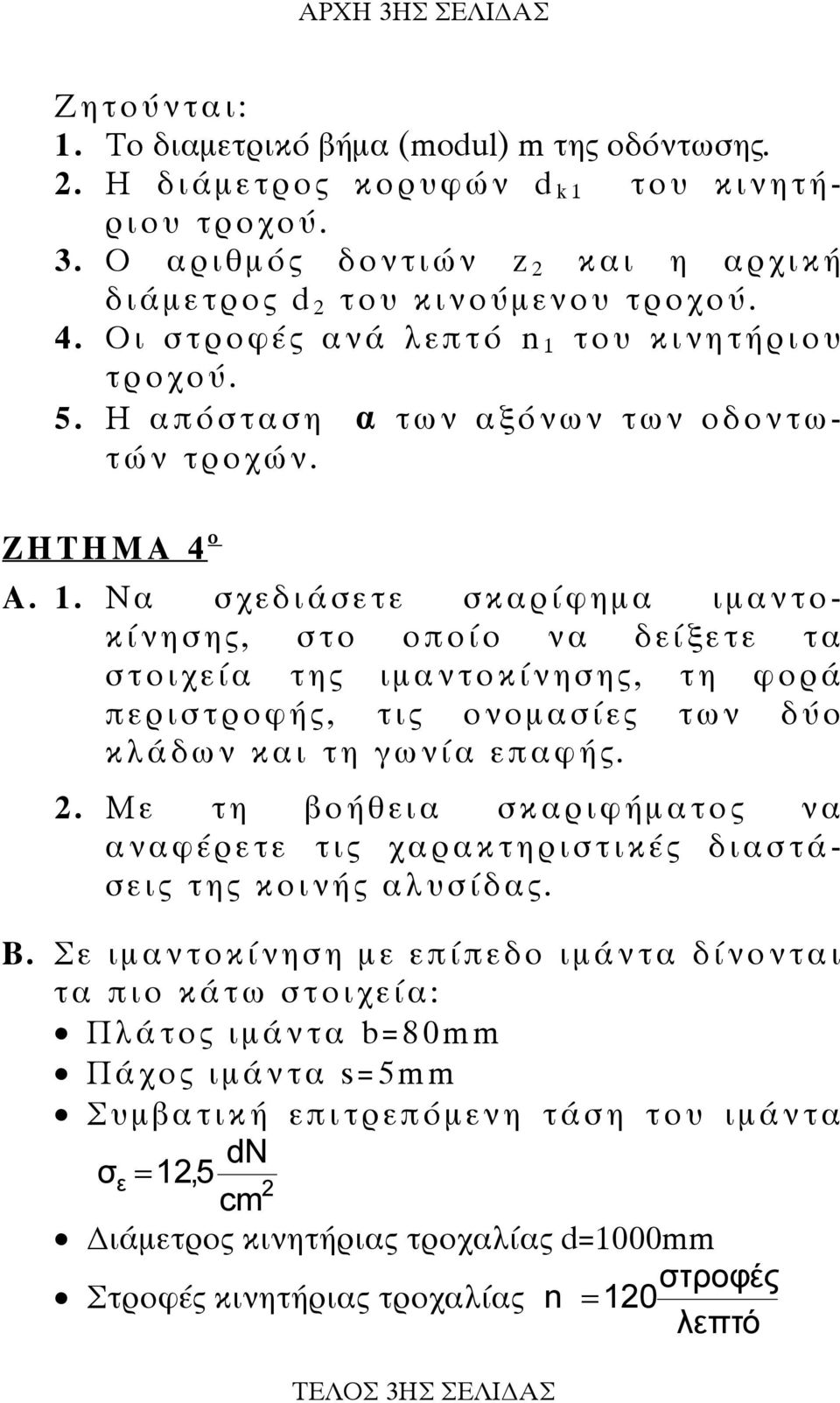

4 ΑΡΧΗ 3ΗΣ ΣΕΛΙ ΑΣ 1. Το διαµετρικό βήµα (modul) m της οδόντωσης.. Η διάµετρος κορυφών d k1 του κινητήριου τροχού. 3. Ο αριθµός δοντιών z και η αρχική διάµετρος d του κινούµενου τροχού. 4. Οι στροφές ανά λεπτό n 1 του κινητήριου τροχού. 5. Η απόσταση α των αξόνων των οδοντωτών τροχών. ZHTHMA 4 o Α. 1. Να σχεδιάσετε σκαρίφηµα ιµαντοκίνησης, στο οποίο να δείξετε τα στοιχεία της ιµαντοκίνησης, τη φορά περιστροφής, τις ονοµασίες των δύο κλάδων και τη γωνία επαφής.. Με τη βοήθεια σκαριφήµατος να αναφέρετε τις χαρακτηριστικές διαστάσεις της κοινής αλυσίδας. Β. Σε ιµαντοκίνηση µε επίπεδο ιµάντα δίνονται τα πιο κάτω στοιχεία: Πλάτος ιµάντα b=80mm Πάχος ιµάντα s=5mm Συµβατική επιτρεπόµενη τάση του ιµάντα dn σ ε = 1,5 cm ιάµετρος κινητήριας τροχαλίας d=1000mm Στροφές κινητήριας τροχαλίας ΤΕΛΟΣ 3ΗΣ ΣΕΛΙ ΑΣ n = 10 στροφές λεπτό

5 ΑΡΧΗ 4ΗΣ ΣΕΛΙ ΑΣ 1. Η περιφερειακή δύναµη F που µεταφέρεται από τον ιµάντα.. Η περιφερειακή ταχύτητα υ του ιµάντα και η ισχύς L που µεταφέρεται µε την ιµαντοκίνηση. Ο ΗΓΙΕΣ ΠΡΟΣ ΤΟΥΣ ΥΠΟΨΗΦΙΟΥΣ 1. Στο τετράδιο να γράψετε µόνο τα προκαταρκτικά (ηµεροµηνία, εξεταζόµενο µάθηµα). εν θα αντιγράψετε τα θέµατα στο τετράδιο.. Στην πρώτη σελίδα των φωτοαντιγράφων να γράψετε το ονοµατεπώνυµό σας στο πάνω µέρος αµέσως µόλις σας παραδοθούν. εν επιτρέπεται να γράψετε καµιά άλλη σηµείωση. Κατά την αποχώρησή σας να παραδώσετε µαζί µε το τετράδιο και τα φωτοαντίγραφα, τα οποία καταστρέφονται µετά την παράδοσή τους. 3. Να απαντήσετε σε όλα τα ζητήµατα. 4. Να χρησιµοποιηθεί τόσο στις απαντήσεις των θεµάτων όσο και στα σχήµατα MONO στυλό διαρκείας χρώµατος µπλε ή µαύρου. 5. εν επιτρέπεται η χρήση διορθωτικού (Blanco) και υπολογιστή τσέπης. 6. Επιτρέπεται η χρήση οργάνων σχεδίασης. 7. Κάθε απάντηση επιστηµονικά τεκµηριωµένη είναι αποδεκτή. 8. ιάρκεια εξέτασης υποψηφίων τρεις (3) ώρες µετά τη διανοµή των φωτοαντιγράφων. υνατή αποχώρηση µία (1) ώρα µετά την έναρξη της εξέτασης. ΚΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 4ΗΣ ΣΕΛΙ ΑΣ

6 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΕΙ ΙΚΕΣ ΕΙΣΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΑΠΟΦΟΙΤΩΝ Β ΚΥΚΛΟΥ ΤΕΧΝΙΚΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΕΚΠΑΙ ΕΥΤΗΡΙΩΝ ΤΡΙΤΗ 15 ΙΟΥΝΙΟΥ 004 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΤΕΣΣΕΡΙΣ (4) ΘΕΜΑ 1 ο Α. 1. Σε ποιες περιπτώσεις οι ηλώσεις ως µέσο µόνιµης σύνδεσης κοµµατιών είναι αναντικατάστατες; Μονάδες 6. Να αναφέρετε τις χρήσεις των κοχλιών. Μονάδες 7 Β. Κοχλίας πρέσσας µε ονοµαστική διάµετρο d=60 mm και διάµετρο πυρήνα d 1 =50 mm, από υλικό µε σ επ =1000 dan cm και p επ =150 dan, υφίσταται σύνθετη καταπόνηση cm (θλίψη και στρέψη). α) Η µέγιστη επιτρεπόµενη φόρτιση F του κοχλία. β) Ο απαιτούµενος αριθµός των συνεργαζοµένων σπειρωµάτων κοχλία-περικοχλίου z. Μονάδες 7 ΘΕΜΑ ο Α. 1. Τι ονοµάζεται άξονας, τι άτρακτος και σε τι φορτία υπόκεινται; Μονάδες 6. Σε ποιες κατηγορίες διακρίνονται τα έδρανα (χωρίς σχήµατα): α) ανάλογα µε τη θέση των ατράκτων τις οποίες στηρίζουν. Μονάδες ΤΕΛΟΣ 1ΗΣ ΣΕΛΙ ΑΣ

7 ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ β) ανάλογα µε το είδος της τριβής που αναπτύσσεται σε αυτά. Μονάδες γ) ανάλογα µε τον τρόπο λειτουργίας. Μονάδες Β. Άτρακτος ηλεκτροκινητήρα µε ισχύ P=400 HP µεταφέρει κίνηση και στρέφεται µε n=716, RPM (στροφές ανά λεπτό). Η επιτρεπόµενη τάση του υλικού της ατράκτου είναι τ επ =00 dan. cm α) Η µεταφερόµενη ροπή στρέψης Μ t. β) Η διάµετρος d της ατράκτου. Μονάδες 6 Μονάδες 7 ΘΕΜΑ 3 ο Α. 1. Ποια είναι τα πλεονεκτήµατα των συγκολλήσεων; Μονάδες 8. Τι είναι οι σύνδεσµοι και σε ποια είδη διακρίνονται, ανάλογα µε τις λειτουργικές τους λεπτοµέρειες και το σκοπό που επιτελούν; Β. Σε ζεύγος παράλληλων οδοντωτών τροχών δίνονται: ιάµετρος κεφαλών κινητήριου τροχού d k 1 Αριθµός δοντιών κινητήριου τροχού z 1 =. Σχέση µετάδοσης i = 4 1. =48 mm. ΤΕΛΟΣ ΗΣ ΣΕΛΙ ΑΣ

8 ΑΡΧΗ 3ΗΣ ΣΕΛΙ ΑΣ α) To modul m της οδόντωσης. β) Ο αριθµός δοντιών z του κινούµενου τροχού. ΤΕΛΟΣ 3ΗΣ ΣΕΛΙ ΑΣ Μονάδες 3 γ) Οι αρχικές διάµετροι d 1 (ή d0 1 ) και d (ή d0 ) των οδοντωτών τροχών. Μονάδες 3 δ) Η απόσταση α των αξόνων τους. Μονάδες 3 ΘΕΜΑ 4 ο Α. 1. Πώς επιδρά η περιφερειακή ταχύτητα στην καλή λειτουργία και στη διάρκεια ζωής µιας ιµαντοκίνησης; Μονάδες 6. Να αναφέρετε τις βασικές διαστάσεις των αλυσίδων. Μονάδες 6 Β. Σε ιµαντοκίνηση µε επίπεδο ιµάντα δίνονται: πλάτος ιµάντα πάχος ιµάντα b=10 mm s=5 mm επιτρεπόµενη τάση σ επ =5 dan cm διάµετρος κινητήριας τροχαλίας d=500 mm στροφές ανά λεπτό κινητήριας τροχαλίας n=600 RPM. α) Η περιφερειακή δύναµη του ιµάντα F. β) H περιφερειακή ταχύτητα του ιµάντα v. γ) H µεταφερόµενη από τον ιµάντα ισχύς Ρ.

9 ΑΡΧΗ 4ΗΣ ΣΕΛΙ ΑΣ Ο ΗΓΙΕΣ (για τους εξεταζόµενους) 1. Στο τετράδιο να γράψετε µόνο τα προκαταρκτικά (ηµεροµηνία, εξεταζόµενο µάθηµα). Τα θέµατα να µην τα αντιγράψετε στο τετράδιο.. Να γράψετε το ονοµατεπώνυµό σας στο πάνω µέρος των φωτοαντιγράφων αµέσως µόλις σας παραδοθούν. εν επιτρέπεται να γράψετε καµιά άλλη σηµείωση. Κατά την αποχώρησή σας να παραδώσετε µαζί µε το τετράδιο και τα φωτοαντίγραφα, τα οποία θα καταστραφούν µετά το πέρας της εξέτασης. 3. Να απαντήσετε στο τετράδιό σας σε όλα τα θέµατα. 4. Κάθε απάντηση τεκµηριωµένη είναι αποδεκτή. 5. ιάρκεια εξέτασης: τρεις (3) ώρες µετά τη διανοµή των φωτοαντιγράφων. 6. Χρόνος δυνατής αποχώρησης : Μία (1) ώρα µετά τη διανοµή των φωτοαντιγράφων και όχι πριν τις 10:00 π.µ. KΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 4ΗΣ ΣΕΛΙ ΑΣ

10 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΕΙ ΙΚΕΣ ΕΙΣΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΑΠΟΦΟΙΤΩΝ Β ΚΥΚΛΟΥ ΤΕΧΝΙΚΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΕΚΠΑΙ ΕΥΤΗΡΙΩΝ ΠΕΜΠΤΗ 16 ΙΟΥΝΙΟΥ 005 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΤΕΣΣΕΡΙΣ (4) ΘΕΜΑ 1ο Α.1. Ποια στοιχεία πρέπει να δώσουμε για την προμήθεια ενός ήλου;. Ποια είναι τα μειονεκτήματα που παρουσιάζουν οι συγκολλητές συνδέσεις; Μονάδες 8 Β. Σε ήλωση με επικάλυψη δίνονται τα παρακάτω στοιχεία: φορτίο Q = 3140 dan αριθμός σειρών η = 1 αριθμός ήλων z = 4 πάχος ελασμάτων s = 5 mm πλάτος ελασμάτων b = 144 mm dan υλικό ήλων με τ επ = 1000 cm υλικό ελασμάτων με σ επ = 100 dan. cm α) Η απαιτούμενη διάμετρος των ήλων d. β) Η διάμετρος της οπής των ήλων d 1. Μονάδες γ) Να γίνει έλεγχος αντοχής των ελασμάτων σε εφελκυσμό. ΤΕΛΟΣ 1ΗΣ ΣΕΛΙ ΑΣ

11 ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ ΘΕΜΑ ο Α.1. Ποιοι είναι οι τύποι των κοχλιών σύνδεσης (σύσφιγξης) ανάλογα με τον τρόπο που συνδέουν τα κομμάτια; Μονάδες 8. Να αναφέρετε ονομαστικά τα είδη των στροφέων που συνήθως διαμορφώνονται σε άξονες-ατράκτους. ( εν απαιτούνται σχήματα). Β. ίνεται κοχλίας με διάμετρο πυρήνα d 1 = 10 mm και dan υλικό με σ επ = cm ΘΕΜΑ 3ο α) Η μέγιστη επιτρεπόμενη φόρτιση του κοχλία F σε εφελκυσμό. Μονάδες 6 β) H μέγιστη επιτρεπόμενη φόρτιση του κοχλία F σε σύνθετη καταπόνηση (θλίψη και στρέψη). Μονάδες 6 Α.1. Πού οφείλονται τα πλεονεκτήματα των παράλληλων οδοντωτών τροχών με ελικοειδή δόντια; Μονάδες 6. Ποιος είναι ο σκοπός των σταθερών συνδέσμων και ποιοι είναι οι συνηθέστεροι τύποι τους; Μονάδες 6 Β. Ηλεκτροκινητήρας με ισχύ Ρ = 1 PS, στρέφεται με n 1 = 100 RPM και μεταδίδει κίνηση με ζεύγος παράλληλων οδοντωτών τροχών σε ανυψωτικό τύμπανο που στρέφεται με n = 400 RPM. ίνονται επίσης: αριθμός δοντιών του κινούμενου τροχού z = 75 δόντια. διαμετρικό βήμα (modul) m = mm. ΤΕΛΟΣ ΗΣ ΣΕΛΙ ΑΣ

12 ΘΕΜΑ 4ο ΑΡΧΗ 3ΗΣ ΣΕΛΙ ΑΣ α) Ο αριθμός δοντιών του κινητήριου τροχού z 1. β) Η διάμετρος κεφαλών του κινητήριου τροχού d k 1. γ) Η ροπή στρέψης του άξονα του ηλεκτροκινητήρα Μ 1. Α.1. Τι είναι ο τανυστήρας και τι επιτυγχάνουμε με τη χρήση του στην ιμαντοκίνηση; Μονάδες 8. Από τι αποτελούνται τα έδρανα κύλισης (ρουλμάν); Β. Σε ιμαντοκίνηση με επίπεδο ιμάντα δίνονται: μεταφερόμενη ισχύς Ρ = 6,8 PS περιφερειακή ταχύτητα ιμάντα v = 6,8 s m διάμετρος κινητήριας τροχαλίας d 1 = 00 mm πάχος ιμάντα s = 5 mm dan επιτρεπόμενη τάση ιμάντα σ επ = 0. cm α) Η ταχύτητα περιστροφής της κινητήριας τροχαλίας n 1 σε RPM. β) Η περιφερειακή δύναμη του ιμάντα F. γ) To απαιτούμενο πλάτος του ιμάντα b. δ) To απαιτούμενο πλάτος της τροχαλίας b 1. Μονάδες 3 Μονάδες ΤΕΛΟΣ 3ΗΣ ΣΕΛΙ ΑΣ

13 ΑΡΧΗ 4ΗΣ ΣΕΛΙ ΑΣ Ο ΗΓΙΕΣ ΓΙΑ ΤΟΥΣ ΕΞΕΤΑΖΟΜΕΝΟΥΣ 1. Στο τετράδιο να γράψετε μόνο τα προκαταρκτικά (ημερομηνία, εξεταζόμενο μάθημα). Τα θέματα να μην τα αντιγράψετε στο τετράδιο.. Να γράψετε το ονοματεπώνυμό σας στο επάνω μέρος των φωτοαντιγράφων αμέσως μόλις σας παραδοθούν. εν επιτρέπεται να γράψετε καμιά άλλη σημείωση. Κατά την αποχώρησή σας να παραδώσετε μαζί με το τετράδιο και τα φωτοαντίγραφα. 3. Να απαντήσετε στο τετράδιό σας σε όλα τα θέματα. 4. Κάθε απάντηση τεκμηριωμένη είναι αποδεκτή. 5. ιάρκεια εξέτασης: τρεις (3) ώρες μετά τη διανομή των φωτοαντιγράφων. 6. Χρόνος δυνατής αποχώρησης: Μια (1) ώρα μετά τη διανομή των φωτοαντιγράφων και όχι πριν τις π.μ. KΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 4ΗΣ ΣΕΛΙ ΑΣ

14 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΕΙ ΙΚΕΣ ΕΙΣΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΑΠΟΦΟΙΤΩΝ Β ΚΥΚΛΟΥ ΤΕΧΝΙΚΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΕΚΠΑΙ ΕΥΤΗΡΙΩΝ ΠΑΡΑΣΚΕΥΗ 16 ΙΟΥΝΙΟΥ 006 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΤΕΣΣΕΡΙΣ (4) ΘΕΜΑ 1ο Α.1. Σε ποιες κατηγορίες διακρίνονται και πού χρησιμοποιούνται οι ηλώσεις ανάλογα με το σκοπό και τις απαιτήσεις που προορίζονται. Μονάδες 8. Να αναφέρετε ονομαστικά τις μορφές των διαμήκων σφηνών (δεν απαιτούνται σχήματα). Β.1. Σε ήλωση με διπλή αρμοκαλύπτρα δίνονται: φορτίο Q = 510 dan αριθμός ήλων z = 4 αριθμός σειρών η = 1 dan υλικό ήλων με τ επ = 1000 cm α) Η διάμετρος των ήλων d. β) Η διάμετρος οπής του ελάσματος d 1. Μονάδες 6 Μονάδες. Αν η τάση θραύσης των ήλων της προηγούμενης άσκησης είναι τ θρ = 000 ήλων. dan, να βρεθεί ο συντελεστής ασφάλειας (ν) των cm ΤΕΛΟΣ 1ΗΣ ΣΕΛΙ ΑΣ

15 ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ ΘΕΜΑ ο Α.1. Πότε γίνεται εντονότερο το φαινόμενο του βέλους κάμψης και ποια προβλήματα προκαλεί στη λειτουργία των ατράκτων; Μονάδες 6. Ποιους σκοπούς εξυπηρετούν (επιτελούν) τα έδρανα; Μονάδες 6 Β. Κοχλίας πρέσας τετραγωνικού σπειρώματος με ονομαστική διάμετρο d = 40 mm, από υλικό με dan dan σ επ = 100 και pεπ = 150, καταπονείται σε cm cm σύνθετη καταπόνηση (θλίψη και στρέψη) με φορτίο F = 6480 dan. Ο αριθμός συνεργαζομένων σπειρωμάτων είναι z = 10 ΘΕΜΑ 3ο Ζητείται: α) Η διάμετρος πυρήνα d 1. β) Να ελεγχθεί η επιφανειακή πίεση p των σπειρωμάτων. Μονάδες 8 Α.1. Ποιος είναι ο σκοπός των κινητών ή εύκαμπτων συνδέσμων και σε ποια είδη διακρίνονται; Μονάδες 7. Ποιος πρέπει να είναι ο ελάχιστος αριθμός δοντιών ενός γραναζιού; Να δικαιολογήσετε την απάντησή σας. Μονάδες 6 Β. Σε οδοντοκίνηση με παράλληλους οδοντωτούς τροχούς, οι στροφές των αξόνων είναι n 1 = 800 rpm (στροφές ανά λεπτό) και n = 400 rpm (στροφές ανά λεπτό). Το βήμα της οδόντωσης είναι t =6,8 mm και ο αριθμός δοντιών του κινητήριου τροχού z 1 = 0. ΤΕΛΟΣ ΗΣ ΣΕΛΙ ΑΣ

16 ΑΡΧΗ 3ΗΣ ΣΕΛΙ ΑΣ 1. Το διαμετρικό βήμα (modul) m. Μονάδες. Η αρχική διάμετρος d 1 (ή d 01 ) του κινητήριου τροχού. Μονάδες 3. Η αρχική διάμετρος d (ή d 0 ) του κινούμενου τροχού. 4. Το πάχος s των δοντιών για κανονική οδόντωση. Μονάδες 3 Μονάδες 5. Αν η ισχύς του κινητήριου άξονα P 1 = 0 PS και ο βαθμός απόδοσης η = 0,9, να βρεθεί η ισχύς P του κινούμενου άξονα. ΘΕΜΑ 4ο Α.1. Γιατί και πώς γίνεται η λίπανση των γραναζιών. Μονάδες 3. Ποιες είναι οι κατηγορίες στις οποίες κατατάσσονται οι ιμάντες με κύριο κριτήριο τη μορφή της διατομής τους; (ονομαστικά). 3. Ποιες είναι οι κατηγορίες των αλυσίδων κίνησης; (ονομαστικά). Β. Σε ιμαντοκίνηση με επίπεδο ιμάντα δίνονται: Στροφές ανά λεπτό κινητήριας τροχαλίας n 1 = 600 rpm ιάμετρος κινούμενης τροχαλίας d = 900 mm Μεταφερόμενη ισχύς Ρ = 9,4 PS ΤΕΛΟΣ 3ΗΣ ΣΕΛΙ ΑΣ

17 ΑΡΧΗ 4ΗΣ ΣΕΛΙ ΑΣ Σχέση μετάδοσης i = 1 3 α) Η περιφερειακή ταχύτητα (v) του ιμάντα. β) Η περιφερειακή δύναμη (F) του ιμάντα. Μονάδες 3 γ) Η ροπή Μ 1 του κινητήριου άξονα και η ροπή Μ του κινούμενου άξονα. Ο ΗΓΙΕΣ ΓΙΑ ΤΟΥΣ ΕΞΕΤΑΖΟΜΕΝΟΥΣ 1. Στο τετράδιο να γράψετε μόνο τα προκαταρκτικά (ημερομηνία, εξεταζόμενο μάθημα). Τα θέματα να μην τα αντιγράψετε στο τετράδιο.. Να γράψετε το ονοματεπώνυμό σας στο επάνω μέρος των φωτοαντιγράφων αμέσως μόλις σας παραδοθούν. εν επιτρέπεται να γράψετε καμιά άλλη σημείωση. Κατά την αποχώρησή σας να παραδώσετε μαζί με το τετράδιο και τα φωτοαντίγραφα. 3. Να απαντήσετε στο τετράδιό σας σε όλα τα θέματα. 4. Κάθε απάντηση τεκμηριωμένη είναι αποδεκτή. 5. ιάρκεια εξέτασης: τρεις (3) ώρες μετά τη διανομή των φωτοαντιγράφων. 6. Χρόνος δυνατής αποχώρησης: Μια (1) ώρα μετά τη διανομή των φωτοαντιγράφων και όχι πριν τις π.μ. KΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 4ΗΣ ΣΕΛΙ ΑΣ

18 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΕΙ ΙΚΕΣ ΕΙΣΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΑΠΟΦΟΙΤΩΝ Β ΚΥΚΛΟΥ ΤΕΧΝΙΚΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΕΚΠΑΙ ΕΥΤΗΡΙΩΝ ΠΕΜΠΤΗ 14 ΙΟΥΝΙΟΥ 007 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΤΕΣΣΕΡΙΣ (4) ΘΕΜΑ 1ο Α. 1. Τι ονομάζονται μη λυόμενες συνδέσεις, πότε χρησιμοποιούνται και ποια μέσα σύνδεσης χρησιμοποιούνται.. Ποιες είναι οι οδηγίες για τη σωστή εκτέλεση ήλωσης. Β. ίνεται κοχλίας ονομαστικής διαμέτρου d = 50 mm, με διάμετρο πυρήνα d 1 = 40 mm και σ επ = 1000 dan/cm. α) Αν ο κοχλίας καταπονείται σε εφελκυσμό, να βρείτε τη μέγιστη επιτρεπόμενη φόρτιση F του κοχλία. Μονάδες 6 β) Αν ο κοχλίας καταπονείται σε σύνθετη καταπόνηση (θλίψη και στρέψη), να βρείτε την επιφανειακή πίεση p. ίνεται αριθμός συνεργαζομένων σπειρωμάτων z = 10. Μονάδες 10 ΘΕΜΑ ο Α. 1. Ποια είναι τα πιο συνηθισμένα τριγωνικά σπειρώματα και ποιες οι διαφορές τους.. Ποιος είναι ο σκοπός της επένδυσης των ηλεκτροδίων στις συγκολλήσεις. Μονάδες 6 3. Ποιος είναι ο βασικός σκοπός των ατράκτων και πώς επιτυγχάνεται αυτός. ΤΕΛΟΣ 1ΗΣ ΣΕΛΙ ΑΣ

19 ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ Β. Άτρακτος ηλεκτροκινητήρα στρέφεται με n = 716, RPM και μεταφέρει ισχύ Ρ = 1,8 PS. Αν η επιτρεπόμενη τάση του υλικού της ατράκτου είναι τ επ = 100 dan/cm, να βρείτε τη διάμετρο d της ατράκτου. Μονάδες 10 ΘΕΜΑ 3ο Α. 1. Σε τι κατεργασίες υπόκεινται τα στοιχεία συνεργασίας των εδράνων κύλισης για να μείνουν πρακτικά απαραμόρφωτα κατά τη λειτουργία τους.. Να αναφέρετε ονομαστικά τους τύπους (είδη) των εδράνων κύλισης (ρουλμάν). Μονάδες 9 Β. Άτρακτος μειωτήρα μήκους m στηρίζεται στα άκρα της σε ρουλμάν και φορτίζεται με κάθετη δύναμη F = 400 dan στο μέσο της, όπως στο σχήμα. F F 1 F 1. Να βρείτε τις αντιδράσεις στήριξης F 1 και F στα άκρα της ατράκτου.. Aν ο λόγος φόρτισης είναι C/P = 14,8 (όπου ακτινικό ισοδύναμο φορτίο P=F 1 ), να βρείτε τον τύπο των ρουλμάν που θα χρησιμοποιηθούν, με βάση τα στοιχεία του παρακάτω πίνακα: ΤΕΛΟΣ ΗΣ ΣΕΛΙ ΑΣ

20 ΑΡΧΗ 3ΗΣ ΣΕΛΙ ΑΣ ΘΕΜΑ 4ο C (σε N) Τύπος ρουλμάν Μονάδες 6 3. Ποια είναι η διάμετρος του εσωτερικού δακτυλίου των ρουλμάν. Μονάδες Α. 1. Να αναφέρετε ονομαστικά τους σημαντικότερους τύπους των αρθρωτών ή γωνιακά κινητών συνδέσμων. Μονάδες. Πότε είναι κατάλληλος και πότε ακατάλληλος ο χυτοσίδηρος ως υλικό κατασκευής οδοντώσεων. 3. Να εξηγήσετε το πλεονέκτημα των τραπεζοειδών ιμάντων έναντι των επίπεδων ιμάντων. Μονάδες 7 Β. Σε οδοντοκίνηση με παράλληλους οδοντωτούς τροχούς με κανονική οδόντωση δίνονται: Απόσταση αξόνων α = 150 mm Αρχική διάμετρος κινητήριου οδοντωτού τροχού d 01 = 60 mm Στροφές κινητηρίου ατράκτου n 1 = 100 RPM Αριθμός δοντιών κινητήριου τροχού z 1 = 0. ΤΕΛΟΣ 3ΗΣ ΣΕΛΙ ΑΣ

21 ΑΡΧΗ 4ΗΣ ΣΕΛΙ ΑΣ α) Η σχέση μετάδοσης i. β) Για κανονικό δόντι: β 1 ) Το ύψος κεφαλής h κ. β ) Το ύψος δοντιού h. β 3 ) Το πάχος δοντιού s. Μονάδες 3 Μονάδες Μονάδες 3 Ο ΗΓΙΕΣ ΓΙΑ ΤΟΥΣ ΕΞΕΤΑΖΟΜΕΝΟΥΣ 1. Στο τετράδιο να γράψετε μόνο τα προκαταρκτικά (ημερομηνία, εξεταζόμενο μάθημα). Τα θέματα να μην τα αντιγράψετε στο τετράδιο.. Να γράψετε το ονοματεπώνυμό σας στο επάνω μέρος των φωτοαντιγράφων αμέσως μόλις σας παραδοθούν. εν επιτρέπεται να γράψετε καμιά άλλη σημείωση. Κατά την αποχώρησή σας να παραδώσετε μαζί με το τετράδιο και τα φωτοαντίγραφα. 3. Να απαντήσετε στο τετράδιό σας σε όλα τα θέματα. 4. Κάθε απάντηση τεκμηριωμένη είναι αποδεκτή. 5. ιάρκεια εξέτασης: τρεις (3) ώρες μετά τη διανομή των φωτοαντιγράφων. 6. Χρόνος δυνατής αποχώρησης: Μια (1) ώρα μετά τη διανομή των φωτοαντιγράφων και όχι πριν τις π.μ. KΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 4ΗΣ ΣΕΛΙ ΑΣ

22 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΕΙ ΙΚΕΣ ΕΙΣΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΑΠΟΦΟΙΤΩΝ Β ΚΥΚΛΟΥ ΤΕΧΝΙΚΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΕΚΠΑΙ ΕΥΤΗΡΙΩΝ ΣΑΒΒΑΤΟ 14 ΙΟΥΝΙΟΥ 008 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΠΕΝΤΕ (5) ΘΕΜΑ 1 ο Α. 1. Ποιες συνδέσεις λέγονται λυόμενες, με τί μέσα σύνδεσης επιτυγχάνονται και πότε χρησιμοποιούνται. Μονάδες 6. Σε ποιες περιπτώσεις οι ηλώσεις ως μέσο μόνιμης σύνδεσης κομματιών είναι αναντικατάστατες. Μονάδες 6 Β. Κοχλίας καταπονείται σε εφελκυσμό με φορτίο F=680 dan. Υλικό κοχλία με σ επ =500 dan. cm. ΘΕΜΑ ο α) Η διάμετρος πυρήνα d 1. Μονάδες 8 β) Αν ο πιο πάνω κοχλίας καταπονείται σε σύνθετη καταπόνηση (θλίψη και στρέψη), να βρεθεί η μέγιστη επιτρεπόμενη φόρτιση F. Α. Σε ποιες κατηγορίες διακρίνονται οι σφήνες ανάλογα με τη διάταξη και το είδος χρησιμοποιήσεώς τους (ονομαστικά). Μονάδες 6 ΤΕΛΟΣ 1ΗΣ ΑΠΟ 5 ΣΕΛΙ ΕΣ

23 ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ Β. Η άτρακτος του παρακάτω σχήματος στηρίζεται στα άκρα της Α, Β σε έδρανα κυλίσεως (ρουλμάν). ίνονται : Φορτίο F=10000 N. ιάμετρος ατράκτου d=50 mm. Α F Β 1m 3m F 1 F α) Οι αντιδράσεις στήριξης στα Α και Β, F 1 και F αντίστοιχα. Μονάδες 10 β) Αν ο λόγος φόρτισης είναι C/P = 10 (όπου ακτινικό ισοδύναμο φορτίο P=F 1 για τη θέση Α και P=F για τη θέση Β ), να βρείτε τον τύπο των ρουλμάν που θα χρησιμοποιηθούν στα σημεία στήριξης Α και Β. d(mm) C (σε N) Τύπος ρουλμάν ΤΕΛΟΣ ΗΣ ΑΠΟ 5 ΣΕΛΙ ΕΣ

24 ΑΡΧΗ 3ΗΣ ΣΕΛΙ ΑΣ ΘΕΜΑ 3ο Μονάδες 9 Α. Ποια είναι τα χαρακτηριστικά που πρέπει να εκτιμηθούν για την επιλογή ενός χάλυβα με σκοπό την κατασκευή ατράκτου άξονα. Μονάδες 7 Β. Σε οδοντωτό τροχό (γρανάζι) του άξονα ενός ηλεκτροκινητήρα ισχύος P=10 PS που στρέφεται με n=100 RPM δίνονται: ιαμετρικό βήμα (modul) m=3 mm. Αριθμός δοντιών z=0. α) Το βήμα της οδόντωσης, t. β) Η διάμετρος κεφαλών, d κ. γ) Η αρχική διάμετρος, d 0 (ή d). δ) Η ροπή στρέψης του άξονα, Μ. ΘΕΜΑ 4ο Α. 1. Να αναφέρετε τους τύπους και τις κατηγορίες των εδράνων (χωρίς σχήματα): α) Ανάλογα με τις δυνάμεις που παραλαμβάνουν. Μονάδες β) Ανάλογα με το είδος της τριβής που αναπτύσσεται. γ) Ανάλογα με τον τρόπο λειτουργίας. ΤΕΛΟΣ 3ΗΣ ΑΠΟ 5 ΣΕΛΙ ΕΣ Μονάδες Μονάδες

25 ΑΡΧΗ 4ΗΣ ΣΕΛΙ ΑΣ. Από τί εξαρτάται ο τρόπος λίπανσης των αλυσίδων και ποιες περιπτώσεις λίπανσης έχουμε. Β. Σε ιμαντοκίνηση με επίπεδο ιμάντα δίνονται: Μεταφερόμενη ισχύς P= 4 PS. Επιτρεπόμενη τάση ιμάντα σ επ =15 dan. cm Περιφερειακή δύναμη ιμάντα F=150 dan. Πάχος ιμάντα s=10 mm. α) Τo πλάτος του ιμάντα, b. β) Τo πλάτος της τροχαλίας, b 1. γ) Η περιφερειακή ταχύτητα, v. Ο ΗΓΙΕΣ ΓΙΑ ΤΟΥΣ ΕΞΕΤΑΖΟΜΕΝΟΥΣ 1. Στο τετράδιο να γράψετε μόνο τα προκαταρκτικά (ημερομηνία, εξεταζόμενο μάθημα). Τα θέματα να μην τα αντιγράψετε στο τετράδιο.. Να γράψετε το ονοματεπώνυμό σας στο επάνω μέρος των φωτοαντιγράφων αμέσως μόλις σας παραδοθούν. εν επιτρέπεται να γράψετε καμιά άλλη σημείωση. Κατά την αποχώρησή σας να παραδώσετε μαζί με το τετράδιο και τα φωτοαντίγραφα. 3. Να απαντήσετε στο τετράδιό σας σε όλα τα θέματα. 4. Κάθε απάντηση τεκμηριωμένη είναι αποδεκτή. ΤΕΛΟΣ 4ΗΣ ΑΠΟ 5 ΣΕΛΙ ΕΣ

26 ΑΡΧΗ 5ΗΣ ΣΕΛΙ ΑΣ 5. ιάρκεια εξέτασης: τρεις (3) ώρες μετά τη διανομή των φωτοαντιγράφων. 6. Χρόνος δυνατής αποχώρησης: Μια (1) ώρα μετά τη διανομή των φωτοαντιγράφων και όχι πριν τις π.μ. KΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 5ΗΣ ΑΠΟ 5 ΣΕΛΙ ΕΣ

27 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΑ ΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Α ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΣΑΒΒΑΤΟ 30 ΜΑΪΟΥ 009 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΤΡΕΙΣ (3) ΘΕΜΑ 1 ο Α. Ποια είναι τα μορφολογικά χαρακτηριστικά και ποια τα υλικά κατασκευής των δισκοειδών συνδέσμων; Μονάδες 1 Β. Κινητήρια τροχαλία διαμέτρου d = 00 mm μεταφέρει ισχύ P = 15 PS με περιφερειακή ταχύτητα v = 7,5 m/s α. Η περιφερειακή δύναμη F β. Η στρεπτική ροπή Μ (σε danÿm) Μονάδες 8 ΘΕΜΑ ο Α. Ποιο είναι το σημαντικό μειονέκτημα των ελικοειδών οδοντωτών τροχών και πώς αυτό εξαλείφεται; Μονάδες 13 Β. Σε ζεύγος παράλληλων οδοντωτών τροχών δίνονται: Η διάμετρος κεφαλών του κινητήριου τροχού d k1 = 10 mm Ο αριθμός δοντιών του κινητήριου τροχού Z 1 = 8 1 Η σχέση μετάδοσης κίνησης i = ΤΕΛΟΣ 1ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

28 ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ ΘΕΜΑ 3 ο α. O αριθμός δοντιών του κινούμενου τροχού Ζ β. Το διαμετρικό βήμα (modul) m Μονάδες 7 Α. Να αναφέρετε, ονομαστικά και με τα σύμβολά τους, τις κυριότερες διαστάσεις του σπειρώματος κοχλία και περικοχλίου. Μονάδες 1 Β. Κοχλίας στερέωσης με διάμετρο πυρήνα d 1 = 0 mm, καταπονείται σε σύνθετη καταπόνηση (εφελκυσμό και στρέψη). dan ίνεται για το υλικό του κοχλία σ θρ = 000 και cm συντελεστής ασφάλειας ν ασφ = ΘΕΜΑ 4 ο α. Η επιτρεπόμενη τάση σ επ β. Η μέγιστη επιτρεπόμενη φόρτιση F του κοχλία Μονάδες 8 Α. Ποια είναι τα μειονεκτήματα των συγκολλητών συνδέσεων; Μονάδες 1 Β. Σε μια ήλωση απλής επικάλυψης δίνονται: Η διάμετρος των ήλων d = 9 mm Ο αριθμός σειρών των ήλων η = 1 Ο αριθμός των ήλων z = 4 Το φορτίο F = 6000 dan ΤΕΛΟΣ ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

29 ΑΡΧΗ 3ΗΣ ΣΕΛΙ ΑΣ Το πλάτος των ελασμάτων b = 140 mm Η επιτρεπόμενη τάση εφελκυσμού των ελασμάτων dan σ επ =100 cm α. Η διάμετρος της καρφότρυπας d 1 β. To απαιτούμενο πάχος των ελασμάτων s Μονάδες 9 Ο ΗΓΙΕΣ ΓΙΑ ΤΟΥΣ ΕΞΕΤΑΖΟΜΕΝΟΥΣ 1. Στο τετράδιο να γράψετε μόνον τα προκαταρκτικά (ημερομηνία, εξεταζόμενο μάθημα). Να μην αντιγράψετε τα θέματα στο τετράδιο.. Να γράψετε το ονοματεπώνυμό σας στο πάνω μέρος των φωτοαντιγράφων, αμέσως μόλις σας διανεμηθούν. Καμιά άλλη σημείωση δεν επιτρέπεται να γράψετε. Κατά την αποχώρησή σας να παραδώσετε μαζί με το τετράδιο και τα φωτοαντίγραφα. 3. Να απαντήσετε στο τετράδιό σας σε όλα τα θέματα. 4. Να γράψετε τις απαντήσεις σας μόνον με μπλε ή μόνον με μαύρο στυλό διαρκείας ανεξίτηλης μελάνης. 5. Κάθε απάντηση τεκμηριωμένη είναι αποδεκτή. 6. ιάρκεια εξέτασης: τρεις (3) ώρες μετά τη διανομή των φωτοαντιγράφων. 7. Χρόνος δυνατής αποχώρησης: π.μ. KΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 3ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

30 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΑ ΙΚΕΣ ΕΞΕΤΑΣΕΙΣ HMEΡΗΣΙΩΝ ΚΑΙ ΕΣΠΕΡΙΝΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α A ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΤΡΙΤΗ 1 ΙΟΥΝΙΟΥ 010 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΥΟ () ΘΕΜΑ Α. Α1. Ποιους σκοπούς επιτελούν (εξυπηρετούν) τα έδρανα; Μονάδες 1 Α. Τι ονομάζεται άξονας, τι άτρακτος και σε τι είδους φορτία υπόκεινται αντίστοιχα; Μονάδες 13 ΘΕΜΑ Β. Β1. Ποιο σκοπό εξυπηρετεί η επένδυση στα επενδεδυμένα ηλεκτρόδια; Μονάδες 1 Β. Σε οδοντοκίνηση με παράλληλους τροχούς δίνονται: ιαμετρικό βήμα (modul) m = 4 mm Αριθμός δοντιών κινητήριου τροχού z 1 = 5 Αριθμός δοντιών κινούμενου τροχού z = 50 Αφού υπολογίσετε τις αρχικές διαμέτρους των οδοντωτών τροχών d 1 και d, να βρείτε την απόσταση α των αξόνων τους. Μονάδες 13 ΘΕΜΑ Γ. Γ1. Να αναφέρετε, ονομαστικά, τους τύπους στους οποίους διακρίνονται οι κοχλίες σύνδεσης ή σύσφιγξης, ανάλογα με τον τρόπο που συνδέουν τα κομμάτια. Μονάδες 1 Γ. Κοχλίας καταπονείται σε διάτμηση. ίνονται: Φορτίο Q = 3140 dan dan Επιτρεπόμενη τάση τ επ = 1000 cm Να βρεθεί η διάμετρος πυρήνα d 1. ΤΕΛΟΣ 1ΗΣ ΑΠΟ ΣΕΛΙ ΕΣ Μονάδες 13

31 ΘΕΜΑ. ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ Σε ιμαντοκίνηση με επίπεδο ιμάντα δίνονται: Πλάτος ιμάντα b = 0 cm ιάμετρος κινητήριας τροχαλίας d = 500 mm Στροφές κινητήριας τροχαλίας n = 600 RPM dan Επιτρεπόμενη τάση ιμάντα σ επ =15 cm Περιφερειακή δύναμη F = 150 dan 1. Η περιφερειακή ταχύτητα του ιμάντα υ.. Το πάχος s του ιμάντα. Ο ΗΓΙΕΣ ΓΙΑ ΤΟΥΣ ΕΞΕΤΑΖΟΜΕΝΟΥΣ Μονάδες 1 Μονάδες Στο τετράδιο να γράψετε μόνον τα προκαταρκτικά (ημερομηνία, εξεταζόμενο μάθημα). Να μην αντιγράψετε τα θέματα στο τετράδιο.. Να γράψετε το ονοματεπώνυμό σας στο πάνω μέρος των φωτοαντιγράφων αμέσως μόλις σας παραδοθούν. εν επιτρέπεται να γράψετε καμιά άλλη σημείωση. Κατά την αποχώρησή σας να παραδώσετε μαζί με το τετράδιο και τα φωτοαντίγραφα. 3. Να απαντήσετε στο τετράδιό σας σε όλα τα θέματα. 4. Να γράψετε τις απαντήσεις σας μόνον με μπλε ή μόνον με μαύρο στυλό ανεξίτηλης μελάνης. 5. Κάθε απάντηση τεκμηριωμένη επιστημονικά είναι αποδεκτή. 6. Να μη χρησιμοποιήσετε το χαρτί μιλιμετρέ. 7. ιάρκεια εξέτασης: τρεις (3) ώρες μετά τη διανομή των φωτοαντιγράφων. 8. Χρόνος δυνατής αποχώρησης: π.μ. KΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ ΗΣ ΑΠΟ ΣΕΛΙ ΕΣ

32 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΗΝΙΕΣ ΕΞΕΤΑΣΕΙΣ HMEΡΗΣΙΩΝ ΚΑΙ ΕΣΠΕΡΙΝΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α A ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΠΕΜΠΤΗ 6 ΜΑΪΟΥ 011 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΤΡΕΙΣ (3) ΘΕΜΑ Α Α1. Να γράψετε στο τετράδιό σας το γράμμα καθεμιάς από τις παρακάτω προτάσεις και δίπλα τη λέξη Σωστό, αν είναι σωστή ή τη λέξη Λάθος, αν είναι λανθασμένη: α. Ο ήλος είναι ένα μέσο λυόμενης σύνδεσης. β. Οι φυτευτοί κοχλίες (μπουζόνια) φέρουν σπείρωμα και στα δύο άκρα τους. γ. Στη μετάδοση κίνησης δύο συνεργαζόμενων τροχών (γραναζιών, τροχαλιών, αλυσοτροχών) οι στροφές τους είναι αντιστρόφως ανάλογες των διαμέτρων τους. δ. Στα ρουλμάν αναπτύσσεται τριβή ολίσθησης. ε. Ο δισκοειδής σύνδεσμος ανήκει στους σταθερούς συνδέσμους. Μονάδες 15 Α. Ποια συγκόλληση ονομάζεται αυτογενής και ποια ετερογενής; Μονάδες 10 ΘΕΜΑ Β Β1. Ποια είναι τα δύο πιο συνηθισμένα τριγωνικά σπειρώματα και ποιες είναι οι διαφορές τους; Μονάδες 1 Β. Πότε εμφανίζεται εντονότερα το φαινόμενο του βέλους κάμψης κατά τη λειτουργία των ατράκτων και ποια προβλήματα προκαλεί αυτό; Μονάδες 13 ΤΕΛΟΣ 1ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

33 ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ ΘΕΜΑ Γ Γ1. Άτρακτος ηλεκτροκινητήρα στρέφεται με n=71,6 RPM και μεταφέρει ροπή M t =80000 dan cm. Να βρείτε την ισχύ P του ηλεκτροκινητήρα. Μονάδες 1 Γ. Σε ήλωση με επικάλυψη δίνονται: Αριθμός ήλων z=4 Αριθμός σειρών n=1 dan Υλικό ήλων με τ επ =1000 cm ιάμετρος των ήλων d=10 mm. Να βρείτε το συνολικό φορτίο Q που έχουν τη δυνατότητα να παραλάβουν οι ήλοι. Μονάδες 13 ΘΕΜΑ 1. Σε ιμαντοκίνηση με επίπεδο ιμάντα δίνονται: Πάχος ιμάντα s=5 mm Επιτρεπόμενη τάση ιμάντα σ επ =0 Περιφερειακή δύναμη F=00 dan Να βρείτε το πλάτος b του ιμάντα. dan cm Μονάδες 10. Για παράλληλο οδοντωτό τροχό με κανονική οδόντωση δίνονται: Ύψος κεφαλής h k =4 mm Αριθμός δοντιών z=30 Να βρείτε την αρχική διάμετρο d. Μονάδες 15 ΤΕΛΟΣ ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

34 ΑΡΧΗ 3ΗΣ ΣΕΛΙ ΑΣ Ο ΗΓΙΕΣ ΓΙΑ ΤΟΥΣ ΕΞΕΤΑΖΟΜΕΝΟΥΣ 1. Στο τετράδιο να γράψετε μόνον τα προκαταρκτικά (ημερομηνία, εξεταζόμενο μάθημα). Να μην αντιγράψετε τα θέματα στο τετράδιο.. Να γράψετε το ονοματεπώνυμό σας στο πάνω μέρος των φωτοαντιγράφων αμέσως μόλις σας παραδοθούν. εν επιτρέπεται να γράψετε καμιά άλλη σημείωση. Κατά την αποχώρησή σας να παραδώσετε μαζί με το τετράδιο και τα φωτοαντίγραφα. 3. Να απαντήσετε στο τετράδιό σας σε όλα τα θέματα. 4. Να γράψετε τις απαντήσεις σας μόνον με μπλε ή μόνον με μαύρο στυλό ανεξίτηλης μελάνης. 5. Κάθε απάντηση τεκμηριωμένη επιστημονικά είναι αποδεκτή. 6. Να μη χρησιμοποιήσετε το χαρτί μιλιμετρέ. 7. ιάρκεια εξέτασης: τρεις (3) ώρες μετά τη διανομή των φωτοαντιγράφων. 8. Χρόνος δυνατής αποχώρησης: π.μ. KΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 3ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

35 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΗΝΙΕΣ ΕΞΕΤΑΣΕΙΣ HMEΡΗΣΙΩΝ ΚΑΙ ΕΣΠΕΡΙΝΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α A ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΣΑΒΒΑΤΟ ΙΟΥΝΙΟΥ 01 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΤΕΣΣΕΡΙΣ (4) ΘΕΜΑ Α Α1. Να χαρακτηρίσετε τις προτάσεις που ακολουθούν, γράφοντας στο τετράδιό σας, δίπλα στο γράμμα που αντιστοιχεί σε κάθε πρόταση τη λέξη Σωστό, αν η πρόταση είναι σωστή ή τη λέξη Λάθος, αν η πρόταση είναι λανθασμένη. α. Στους κοχλίες κίνησης χρησιμοποιούνται τριγωνικά σπειρώματα. β. Τα πολύσφηνα επιτρέπουν αξονικές μετατοπίσεις της πλήμνης. γ. Το αίτιο της περιστροφικής κίνησης είναι η ροπή. δ. Ο άξονας υπόκειται σε καμπτικά και στρεπτικά φορτία. ε. Στους ελικοειδείς οδοντωτούς τροχούς διακρίνουμε δύο βήματα. Μονάδες 15 Α. Για ποιο λόγο το υλικό των συνδεόμενων ελασμάτων και των ήλων πρέπει να είναι απαραίτητα το ίδιο; Μονάδες 10 ΘΕΜΑ Β Β1. Να αναφέρετε ονομαστικά τα υλικά κατασκευής των τροχαλιών στην ιμαντοκίνηση. Μονάδες 1 Β. Πώς επιτυγχάνεται η εναλλαξιμότητα στους κοχλίες και τα περικόχλια; Μονάδες 13 ΤΕΛΟΣ 1ΗΣ ΑΠΟ 4 ΣΕΛΙ ΕΣ

36 ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ ΘΕΜΑ Γ Γ1. Κοχλίας καταπονείται σε σύνθετη καταπόνηση (θλίψη και στρέψη) με φορτίο F=680 dan. ίνονται: dan Επιτρεπόμενη πίεση επιφανείας p επ =100 cm Ονομαστική διάμετρος d=50mm ιάμετρος πυρήνα d 1 =40mm Αριθμός συνεργαζόμενων σπειρωμάτων z=8 Να ελεγχθεί η επιφανειακή πίεση των σπειρωμάτων. Γ. Μονάδες 13 A F B F 1 60 cm 0 cm F Η άτρακτος του παραπάνω σχήματος στηρίζεται στα άκρα Α, Β σε έδρανα κύλισης (ρουλμάν). ίνονται: Φορτίο F=0000N ιάμετρος ατράκτου d=60mm Λόγος φόρτισης P C =5 φορτίο P = F για τη θέση Β). (όπου ακτινικό ισοδύναμο ΤΕΛΟΣ ΗΣ ΑΠΟ 4 ΣΕΛΙ ΕΣ
