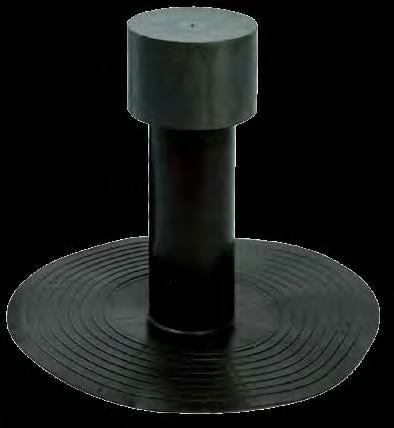

1 ΟΛΟΚΛΗΡΩΜΕΝΕΣ ΛΥΣΕΙΣ ΓΙΑ ΤΗΝ ΣΤΕΓΗ ΣΤΕΓΗ ROOF MOD. ΣΥΜΒΟΛΑ ΣΤΟΝ ΚΑΤΑΛΟΓΟ / SYMBOLS IN THE CATALOG Κωδικός προϊόντος Μοντέλο Χρώμα Τεμάχια στην συσκευασία Τεμάχια στην παλέτα Διάσταση παλέτας Βάρος Product code Model Color Pieces in package Pieces in pallet Pallet size Weight Αντιπρόσωπος των προϊόντων της GRUPPO STAMPLAST στην Ελλάδα

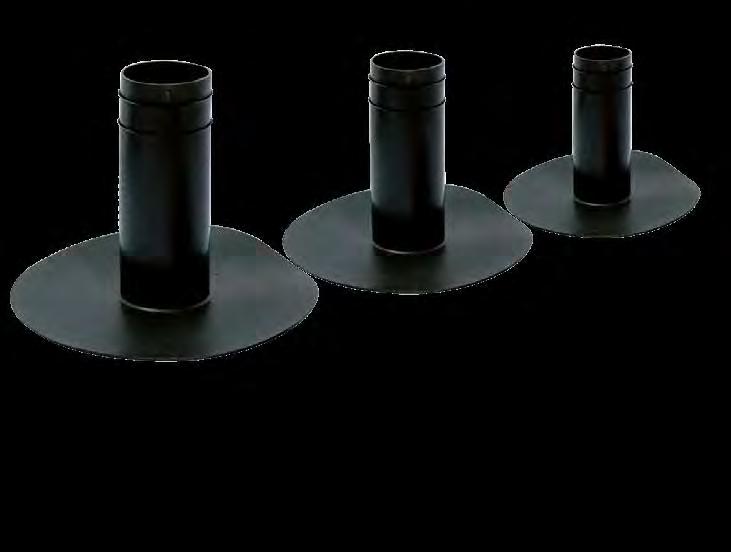

2 ΠΛΑΣΤΙΚΑ ΤΑΡΑΤΣΟΜΟΛΥΒΑ ΜΟΝΩΣΕΩΝ - ΚΑΘΕΤΕΣ ΑΠΟΡΡΟΕΣ ROUND PIPE UNION MOD. * ΤΙΜΗ BO06-01 Ø60 1/25 0,230 kg/τεμ 4,40 / 110,00 BO07-01 Ø70 1/25 0,247 kg/τεμ 4,67 / 116,75 BO08-01 Ø80 1/25 0,280 kg/τεμ 4,40 / 110,00 BO09-01 Ø90 1/22 0,281 kg/τεμ 4,98 / 109,56 BO10-01 Ø100 1/22 0,285 kg/τεμ 4,56 / 100,32 BO11-01 Ø110 1/20 0,290 kg/τεμ 5,40 / 108,00 BO12-01 Ø120 1/20 0,295 kg/τεμ 4,88 / 97,60 ΕΚΠΤΩΣΗ % *ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) MOD. * D* D1* D2* H* Ø ,3 5,5 23,5 Ø ,5 6,7 23,5 Ø ,2 7,5 23,5 Ø ,2 8,5 23,5 Ø ,2 9,5 23,5 Ø ,3 23,5 Ø ,2 11,5 23,5 *ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) ΠΛΑΣΤΙΚΑ ΤΑΡΑΤΣΟΜΟΛΥΒΑ ΜΟΝΩΣΕΩΝ - ΚΑΘΕΤΑ Παράγονται από τη GRUPPO STAMPLAST και χρησιμοποιούνται στις κάθετες απορροές των σωληνώσεων σε ταράτσες κτιρίων. Η ποιότητα του υλικού τα καθιστά απολύτως κατάλληλα για χρήση σε ασφαλτικές επιφάνειες σε συνδυασμό με ασφαλτόπανο. Υλικό κατασκευής: Θερμοπλαστικό ελαστομερές TPV ROUND PIPE UNION Manufactured by GRUPPO STAMPLAST this article is ideal as a drain connection of flat roofs, gutters and buildings eaves. The quality of the material makes this article absolutely indicated for use on bituminous surfaces. Material: Thermoplastic Elastomer TPV. GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 01

3 ΠΛΑΣΤΙΚΑ ΤΑΡΑΤΣΟΜΟΛΥΒΑ ΜΟΝΩΣΕΩΝ - ΜΕ ΤΑΠΑ ΕΞΑΕΡΙΣΜΟΥ FLAT ROOF VENT MOD. * BO08-02 Ø80 1/20 0,384 kg/τεμ 6,90 / 138,00 *ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) MOD. * D* D1* D2* H* H1* Ø ,5 10, *ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) ΠΛΑΣΤΙΚΑ ΤΑΡΑΤΣΟΜΟΛΥΒΑ ΜΟΝΩΣΕΩΝ - ΜΕ ΤΑΠΑ ΕΞΑΕΡΙΣΜΟΥ Παράγονται από τη GRUPPO STAMPLAST, χρησιμοποιούνται στις συνδέσεις των σωληνώσεων και επιτρέπουν την εκτόνωση των υδρατμών που σχηματίζονται κάτω από τις μεμβράνες στεγανοποίησης, εξασφαλίζοντας τέλειο εξαερισμό και διασφαλίζοντας την αποφυγή δημιουργίας φυσαλίδων και πτυχώσεων στις μεμβράνες στεγανοποίησης. Υλικό κατασκευής: Θερμοπλαστικό ελαστομερές TPV FLAT ROOF VENT Manufactured by GRUPPO STAMPLAST this article allows an excellent evacuation of the vapors that are formed below waterproofing membranes, proving a perfect ventilation and avoiding therefore, blisters or wrinkles of the membranes Material: Thermoplastic Elastomer TPV. N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 02

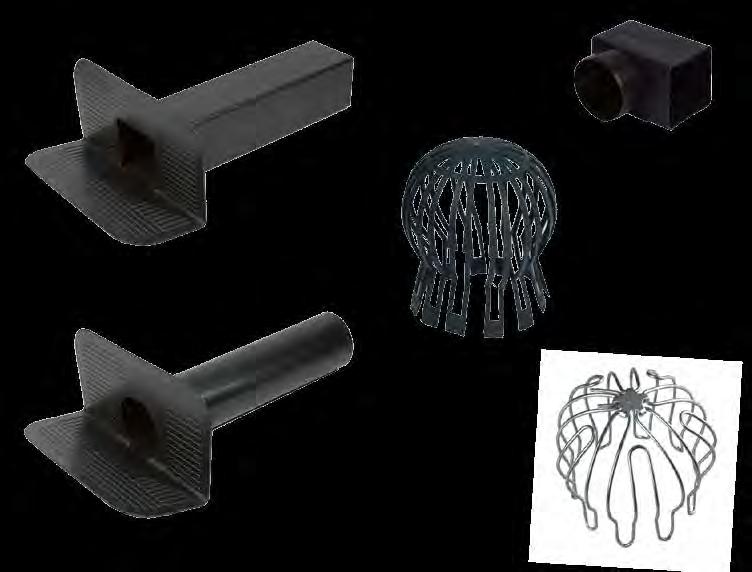

4 ΠΛΑΣΤΙΚΑ ΤΑΡΑΤΣΟΜΟΛΥΒΑ ΜΟΝΩΣΕΩΝ - ΓΩΝΙΑΚΕΣ ΑΠΟΡΡΟΕΣ / ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΚΑΠΕΛΑ ΥΔΡΟΡΡΟΩΝ (ΚΟΥΚΟΥΝΑΡΕΣ) ANGLED ROOF DRAIN OUTLET - LEAF GUARD Με τετράγωνη έξοδο PBO10X10-01 ΤΑΥ ένωση με στρογγυλή έξοδο PRA08-01 PRA10-01 Με στρογγυλή έξοδο PBO08-03 PBO10-02 PB PB Προστατευτικό καπέλο πλαστικό PF60/ Προστατευτικό καπέλο γαλβανιζέ PF60/ MOD. * PB010X x100 1/12 0,566 kg/τεμ PB Ø80 1/16 0,406 kg/τεμ PB Ø100 1/12 0,470 kg/τεμ PB Ø110 1/12 0,524 kg/τεμ PB Ø120 1/10 0,558 kg/τεμ PRA08-01 Ø80 1/10 0,160 kg/τεμ PRA10-01 Ø100 1/10 0,161 kg/τεμ PF60/ Ø60 Ø120 1/150 0,046 kg/τεμ F60/ Ø60 Ø120 1/50 0,130 kg/τεμ *ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) MOD. ΕΞΟΔΟΣ P* D* D1* L1* L2* H* 100x100 Τετραγ ,5 Ø80 Στρογ. 32 7, ,5 Ø100 Στρογ. 32 9, ,5 Ø110 Στρογ ,5 Ø120 Στρογ ,5 Γωνιακή σύνδεση Ø ,5 7, ,5 4,6 -- Γωνιακή σύνδεση Ø ,5 9, ,5 4,6 -- Καπ. πλαστ. Ø60 Ø , , Καπ. γαλβ. Ø60 Ø ,8 -- *ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) ΤΙΜΗ 12,05 / 144,60 13,25 / 212,00 13,25 / 159,00 13,25 / 159,00 13,25 / 132,50 4,24 / 42,40 4,24 / 42,40 1,00 / 150,00 7,65 / 382,50 ΕΚΠΤΩΣΗ % ΓΩΝΙΑΚΑ ΤΑΡΑΤΣΟΜΟΛΥΒΑ - ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΚΑΠΕΛΑ (ΚΟΥΚΟΥΝΑΡΕΣ) Παράγονται από τη GRUPPO STAMPLAST και χρησιμοποιούνται για την απορροή των όμβριων υδάτων σε επίπεδες επιφάνειες με περιμετρικά τοιχώματα που σχηματίζουν γωνίες 90. Τα καπέλα προστατεύουν από την απόφραξη των σωληνώσεων από φερτά υλικά κλπ. Υλικό κατασκευής: Τα ταρατσομόλυβα κατασκευάζονται από θερμοπλαστικό ελαστομερές TPV, τα καπέλα από HD ΡΕ (πολυαιθυλένιο υψηλής πυκνότητας) και γαλβανισμένο χάλυβα αντίστοιχα. ANGLED ROOF DRAIN OUTLET - LEAF GUARD Manufactured by GRUPPO STAMPLAST allows the drain of rain waters from flat surfaces with walls perimeter forming angles of 90. Material: Thermoplastic elastomer TPV. Leaf guard in black HD PE. Leaf guard in Zinc. GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 03

5 ΑΤΜΟΔΙΑΠΕΡΑΤΗ ΜΕΜΒΡΑΝΗ ΚΕΡΑΜΟΣΚΕΠΩΝ VAPOUR-PERMEABLE UNDERLAY FOR ROOFING Εγκατεστημένη μεμβράνη Αναπνέουσα μεμβράνη κεραμοσκεπών MOD. * ΤΙΜΗ ** MET-01 Ρολό 1,5 50m 75 m 2 75 m 2 (1ρ.) / 3000m 2 (40ρ.) 133,32** / 5.332,50** ΕΚΠΤΩΣΗ % *ΜΕΤΡΗΣΗ ΣΕ ΜΕΤΡΑ (Μ) **ΤΙΜΗ ΑΝΑ ΡΟΛΟ (75m 2 ) / ΤΙΜΗ ΑΝΑ 40 ΡΟΛΑ (3000m 2 ) ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ / SCHEDA TECNICA PRODOTTO MOD. Διαστάσεις 1ρ. / Roll dim.* Βάρος / Weight Αναπνέουσα μεμβράνη 1,5X50m 135g/m 2 *ΜΕΤΡΗΣΗ ΣΕ ΜΕΤΡΑ (Μ) 9kg/ρολό ΑΝΑΠΝΕΟΥΣΑ ΜΕΜΒΡΑΝΗ ΚΕΡΑΜΟΣΚΕΠΩΝ Μεμβράνη για στεγάνωση στεγών. Τοποθετείται κάτω από τους πήχεις που φέρουν τα κεραμίδια. Παρέχει πλήρη στεγανότητα, επιτρέπει την αναπνοή της στέγης και έχει ιδιαίτερα μεγάλες μηχανικές αντοχές. Τοποθετείται πολύ εύκολα λόγω του μικρού βάρους της (9kg/ρολό). Ιδανική για αεριζόμενες στέγες με πέτσωμα. Υλικό κατασκευής: PP+PE+PP. Αποτελείται από 3 στρώσεις, μια στρώση ειδικού φιλμ πολυαιθυλενίου και δυο προστατευτικές στρώσεις υφασμάτων πολυπροπυλενίου. VAPOUR-PERMEABLE UNDERLAY FOR ROOFING Imported by GRUPPO STAMPLAST, this vapourpermeable underlay used on discontinuous roofs creates a protecting barrier against moisture (water passage or wind-blown snow), while allowing air to circulate. It is essential for thermally insulated pitched roofs. Material: 3 layers - PP+PE+PP. N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 04

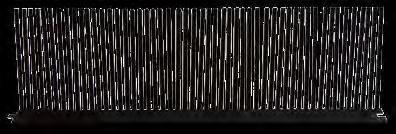

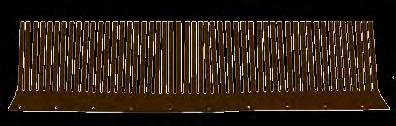

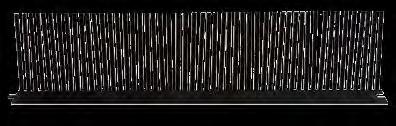

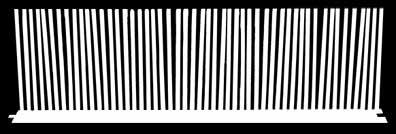

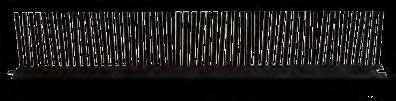

6 ΧΤΕΝΙΑ ΓΕΙΣΩΝ ΣΚΕΠΩΝ - ΑΠΟΤΡΟΠΗ ΦΩΛΕΟΠΟΙΗΣΗΣ BIRD STOPPER Πλαστικά χτένια σε χρώματα : Μαύρο Καφέ Κόκκινο Χαλκού Αλουμινίου Πλαστικό χτένι μαύρο Υ7 cm ΡFE50X07-01 Πλαστικό χτένι μαύρο Υ11 cm ΡFE50X11-04 Πλαστικό χτένι μαύρο Υ15 cm ΡFE50X15-01 Παράδειγμα σύνδεσης Γαλβανισμένο χτένι (χρώμα καφέ) Υ11 cm ΡFE50X11-01 Χάλκινο χτένι Υ11 cm ΡFE50X11-02 Παράδειγμα εφαρμογής MOD. * ΤΙΜΗ FE50X x7 Πλαστική 1m/110m 0,090 kg/m 1,25 / 137,50 FE50X x11 Πλαστική 1m/80m 0,124 kg/m 1,56 / 124,80 FE50X x11 Πλαστική 1m/80m 0,120 kg/m 1,79/ 143,20 FE50X x11 Πλαστική 1m/80m 0,120 kg/m 1,79/ 143,20 FE50X x11 Πλαστική 1m/80m 0,120 kg/m 1,79/ 143,20 FE50X x11 Πλαστική 1m/80m 0,120 kg/m 1,79/ 143,20 FE50X x15 Πλαστική 1m/50m 0,152 kg/m 1,87 / 93,45 FE50X x11 Γαλβανισμένη 1m/50m 0,310 kg/m 2,86 / 143,00 FE50X x11 Χάλκινη 1m/50m 0,350 kg/m 15,12 / 756,00 ΕΚΠΤΩΣΗ % *ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) MOD. * L* H* 50x7 Πλαστική x11 Πλαστική x15 Πλαστική x11 Γαλβανισμένη x11 Χάλκινη *ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) ΧΤΕΝΙΑ ΓΕΙΣΩΝ ΣΚΕΠΗΣ Παράγονται από τη GRUPPO STAMPLAST και χρησιμοποιούνται για την αποτροπή της φωλεοποίησης των πουλιών μεταξύ κεραμιδιών και δοκαριών, διασφαλίζοντας παράλληλα την αισθητική της εξωτερικής πρόσοψης. Υλικό κατασκευής: HD ΡΕ (πολυαιθυλένιο υψηλής πυκνότητας), χαλκό και γαλβανισμένο χάλυβα αντίστοιχα. BIRD STOPPER Manufactured by GRUPPO STAMPLAST it adapts to each type of demand proving a useful and versatile tool in preventing birds nesting in the void between the felt and tiles, preserving at the same time, the aesthetics of the exterior facade. Material: - Polyethylene HD - Copper - Prepainted galvanized plate. GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 05

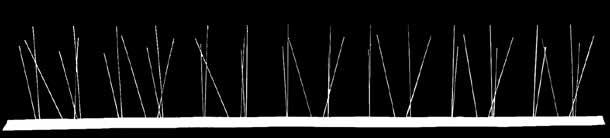

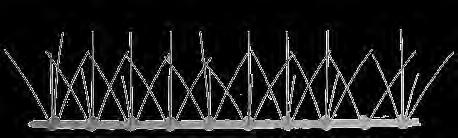

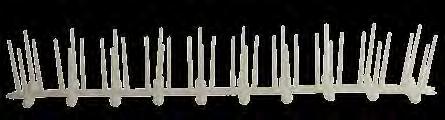

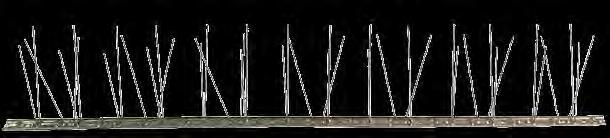

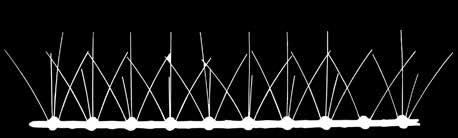

7 ΑΠΩΘΗΤΙΚΕΣ ΑΚΙΔΕΣ ΠΤΗΝΩΝ - ΓΙΑ ΠΕΡΒΑΖΙΑ BIRD SPIKES Πλαστική βάση και ακίδες από HDPE - 50cm PM50X8-02 Τύπος Rigiflex Πλολυκαρβονική βάση - inox ακίδες - 50cm PMINOX-04 Τύπος Flessibile inox βάση και ακίδες- 100cm Τύπος Rigido MOD. * PM50X8-02 Πλαστική 1/50m 0,110 kg/m PMINOX-04 inox ακίδες 1/30m 0,104 kg/m PMINOX-03A inox - Rigiflex 1/25m 0,140 kg/m PMINOX-04A inox - Flessibile 1/25m 0,140 kg/m PMINOX-05A inox - Rigido 1/25m 0,135 kg/m *ΜΕΤΡΗΣΗ ΣΕ ΜΕΤΡΑ (Μ) ΤΙΜΗ 2,22 / 111,00 5,40 / 162,00 5,40 / 135,00 5,40 / 135,00 5,40 / 135,00 ΕΚΠΤΩΣΗ % PM50X8-02 PMINOX-03A PMINOX-04A PMINOX-05A MOD. L* P* H* Πλαστική 50 5,5 7,8 inox ακίδες 50 2,3 12 inox - Rigiflex 100 2,3 10 inox - Flessibile 100 2,5 10 inox - Rigido 100 1,7 10 *ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) PMINOX-04 ΑΠΩΘΗΤΙΚΕΣ ΑΚΙΔΕΣ ΠΤΗΝΩΝ - ΓΙΑ ΠΕΡΒΑΖΙΑ Παράγονται από τη GRUPPO STAMPLAST σε 3 τύπους: - από HD ΡΕ (πολυαιθυλένιο υψηλής πυκνότητας), με εξαιρετική αντοχή σε χημικές και καιρικές καταπονήσεις - με πολυκαρβονική βάση υψηλής αντοχής και ακίδες ανοξείδωτου χάλυβα - με βάση από ανοξείδωτο χάλυβα και αιχμές από ανοξείδωτο χάλυβα Υλικό κατασκευής: HD ΡΕ (πολυαιθυλένιο υψηλής πυκνότητας), παλυανθρακικά φύλλα και ανοξείδωτο χάλυβα AISI304, αντίστοιχα. BIRD SPIKES Manufactured by GRUPPO STAMPLAST into three types: - polyethylene HD providing chemicals and weathering resistance - with high resistance polycarbonate base and stainless steel spikes - with stainless steel base and stainless steel spikes Material: Polyethylene HD with high strenght, polycarbonate and stainless steel AISI304. N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 06

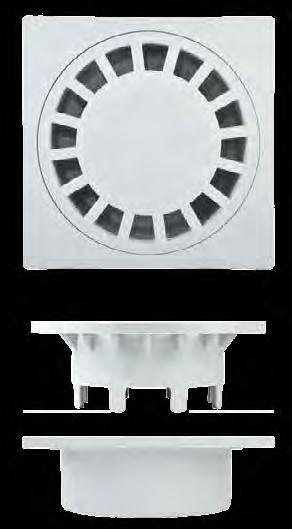

8 ΠΛΑΣΤΙΚΑ ΣΙΦΟΝΙΑ ΔΑΠΕΔΟΥ (ΤΑΡΑΤΣΕΣ - ΒΕΡΑΝΤΕΣ) GREY DRAIN COVER Αντιολισθητική επιφάνεια με φωτοχαρακτική επεξεργασία Κάτω επιφάνεια σιφονιού Οι έξοδοι του σιφονιού είναι κατάλληλες μόνο για σωλήνες PVC The outlets are suitable only for PVC piping MOD. * ΙΜΗ CH x10 1/48 0,088 kg/τεμ 1,62 / 77,76 CH x15 1/32 0,249 kg/τεμ 2,97 / 95,04 CH x20 1/28 0,373 kg/τεμ 6,75 / 189,00 CH x25 1/24 0,692 kg/τεμ 8,37 / 200,88 CH x30 1/10 1,214 kg/τεμ 15,12 / 151,20 ΕΚΠΤΩΣΗ % *ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) MOD. * A* B* C* H* Ø ΕΞΟΔΟΣ / OUTLETS** 10x , x ,5 12,5 5, x , x ,5 19 8, x , *ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) **ΜΕΤΡΗΣΗ ΣΕ ΧΙΛΙΟΣΤΑ (mm) ΠΛΑΣΤΙΚΑ ΣΙΦΟΝΙΑ ΔΑΠΕΔΟΥ Παράγονται από τη GRUPPO STAMPLAST, και χάρη στον ειδικό σχεδιασμό τους εξασφαλίζουν εύκολη εγκατάσταση και άνοιγμα της σχάρας. Ιδανικά για χρήση σε ταράτσες, βεράντες. Υλικό κατασκευής: Πολυπροπυλένιο (ΡΡ) με UV προστασία. GREY DRAIN COVER Manufactured by GRUPPO STAMPLAST this article has an exclusive design that provides an easy installation and an unique versatility in its context. Material: Stabilized Polypropylene Copolymer with anti UV. GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 07

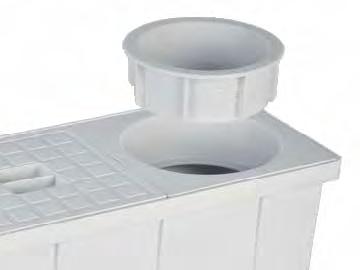

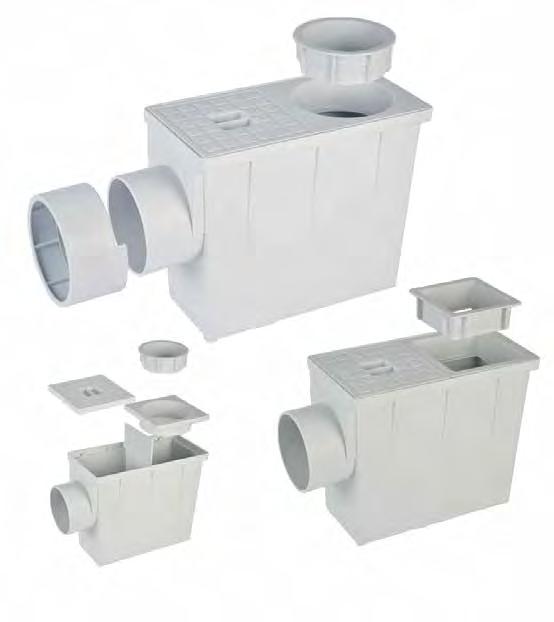

9 ΥΔΡΟΣΥΛΛΕΚΤΕΣ ΕΔΑΦΟΥΣ - ΜΗΧΑΝΟΣΙΦΩΝΕΣ PLUVIAL CATCH BASIN PP90/ Παράδειγμα εγκατάστασης υδροσυλλέκτη εδάφους PP80/ PP80/ Σύνδεση σε σωλήνες Ø80mm & Ø100mm Έξοδος Ø100mm PP80/ PP80/ Σύνδεση σε σωλήνες (τετρ.) 80X80mm & 100X100mm Έξοδος Ø100mm PP90/ Σύνδεση σε σωλήνες Ø90 & Ø110 mm Έξοδος Ø110 ΤΙΜΗ ΕΚΠΤΩΣΗ % PP80/ /18 0,993 kg/pz 7,95 / 143,10 PP80/ /18 0,930 kg/pz 7,95 / 143,10 PP90/ /18 1,030 kg/pz 7,95 / 143,10 * ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) A* B* C* D* E* F* H* I* M* N* O* PP80/ , ,2 10 9,6 13,3 21,2 13,7 0,2 12,7 1 PP80/ , ,2 10 9,6 13,3 21,2 13,7 0,2 12,7 1 PP90/ , ,2 10 9,6 13,3 21,2 13,7 0,2 12,7 1 * ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) ΥΔΡΟΣΥΛΛΕΚΤΕΣ ΕΔΑΦΟΥΣ - ΜΗΧΑΝΟΣΙΦΩΝΕΣ Παράγεται από το GRUPPO STAMPLAST και χρησιμοποιούνται ως συλλέκτες υδάτων. Ενώνονται εύκολα με το δίκτυο και επιτρέπουν την πλήρη διάθεση των υδάτων από μαρκίζες και υδρορροές. Υλικό κατασκευής: Πολυπροπυλένιο (ΡΡ) με UV προστασία. PLUVIAL CATCH BASIN Manufactured by GRUPPO STAMPLAST it provides a complete and effective disposal of drainpipe water. Material: Stabilized Polypropylene Copolymer with anti UV. GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 08

10 ΕΞΑΡΤΗΜΑΤΑ ΣΥΝΔΕΣΗΣ ΣΩΛΗΝΩΣΕΩΝ ΥΔΡΟΣΥΛΛΕΚΤΩΝ ACCESSORIES OF PLUVIAL CATCH BASIN PP80/ PP90/ PP80/ * A* B* C* H* PP80/ ,7 8,5 10,5 3,5 PP80/ ,7 8,5 10,5 3,5 PP90/ ,7 9,5 11,5 3,5 * ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) ΣΤΡΟΓΓΥΛΑ & ΤΕΤΡΑΓΩΝΑ ΕΞΑΡΤΗΜΑΤΑ Υλικό κατασκευής: Πολυπροπυλένιο (ΡΡ) με UV προστασία. ROUNDED AND SQUARED FITTINGS Material: Stabilized Polypropylene Copolymer with anti UV. PP90/ D* H* L* L1* PP90/ ,6 8,7 5,5 4,5 * ΜΕΤΡΗΣΗ ΣΕ ΕΚΑΤΟΣΤΑ (cm) N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 09

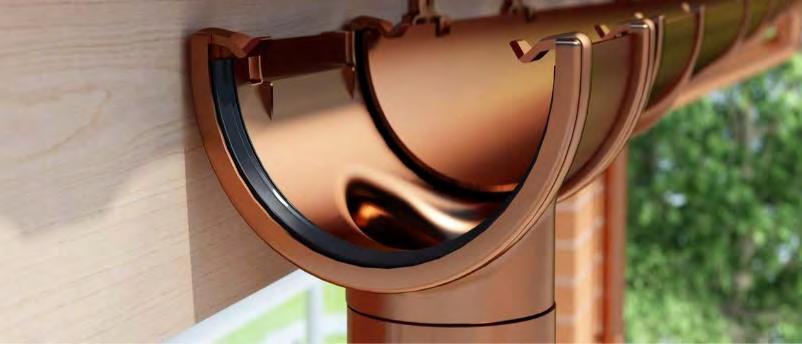

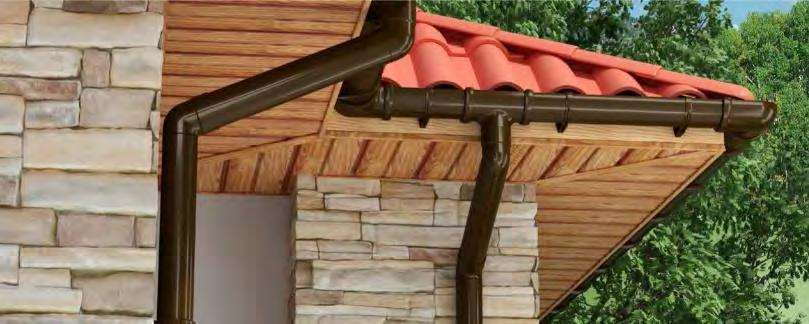

11 ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ - 120/Ø80 GUTTER SYSTEM - 120/Ø80 ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ NOR 120/Φ80 GUTTER SYSTEMS - NOR 120/Φ80 ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ TOP 120/Φ80 GUTTER SYSTEMS - TOP 120/Φ80 ΕΞΑΡΤΗΜΑΤΑ ΣΤΕΡΕΩΣΗΣ ΥΔΡΟΡΡΟΩΝ FIXING ACCESSORIES ΥΔΡΟΣΥΛΛΕΚΤΕΣ ΓΙΑ ΣΩΛΗΝΕΣ ΚΑΘΟΔΟΥ Ø80 RAINWATER HOPPER HEAD Ø mm N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 10

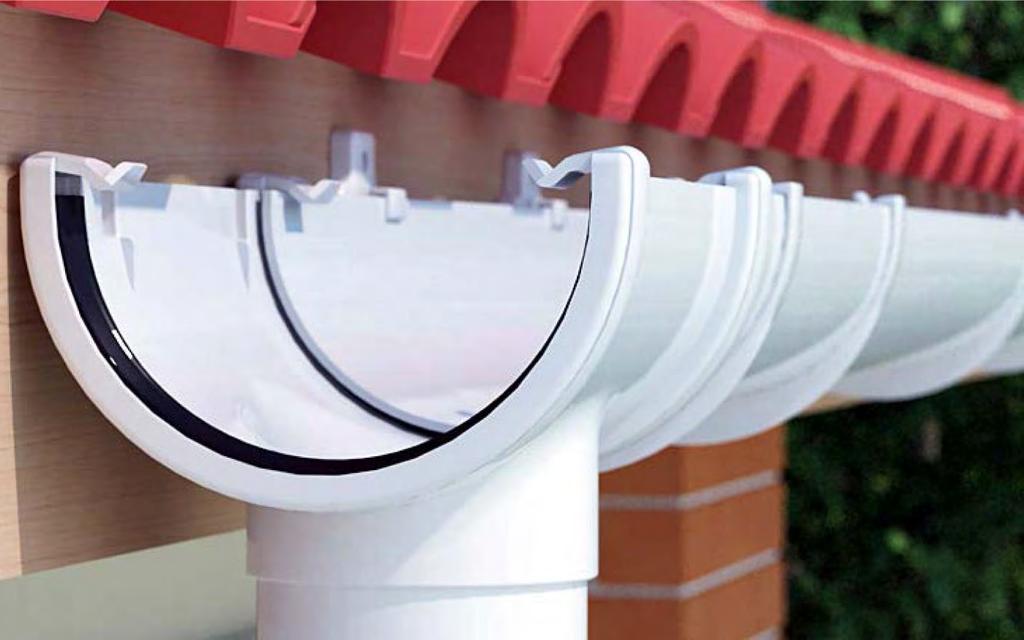

12 ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ (PVC) - NOR 120/Ø80 GUTTER SYSTEM - NOR 120/Ø80 ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ (PVC) NOR 120/Φ80 GUTTER SYSTEMS (PVC) - NOR 120/Φ80 N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 11

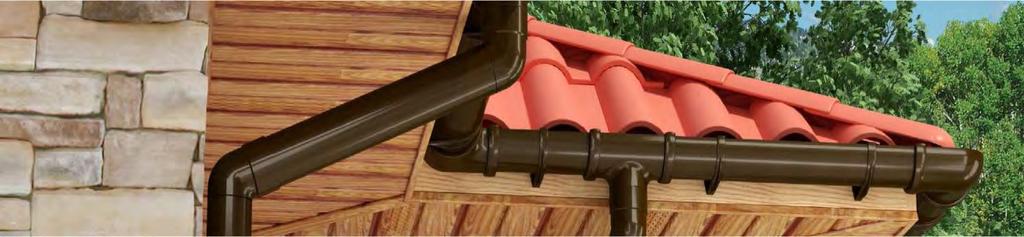

13 ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ (PVC) - NOR 120/Ø80 GUTTER SYSTEM - NOR 120/Ø80 ΧΡΩΜΑ / COLOUR ΥΛΙΚΟ / MATERIAL PVC / ΧΩΝΙ ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ (PVC) - NOR 120/Ø80 Το σύστημα υδρορροών NOR έχει σχεδιαστεί για την αποστράγγιση των υδάτων σε μικρά και μεσαία οικιστικά και βιομηχανικα κτίρια. Είναι ανθεκτικό σε ακραίες διακυμάνσεις θερμοκρασίας και στην ηλιακή ακτινοβολία UV. Όλες οι συνδέσεις είναι εξοπλισμένες με παρεμβύσματα τριών ζωνών που εξασφαλίζουν εξαιρετική στεγανότητα και σταθερότητα στη θερμική διαστολή - συστολή. Εύκολη και γρήγορη εγκατάσταση. Δεν απαιτείται η χρήση κόλλας. GUTTER SYSTEM - NOR 120/Ø80 System NOR is designed for roof drainage of small and mediumsized residential and for small industry buildings. It is resistant to extreme temperature fluctuations and to UV ray as well. All connections are equipped with three-band seals that ensure excellent water tightness and adequate balance of the thermal expansions. Easy and fast installation does not require glue application. N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 12

14 ΥΔΡΟΡΡΟΗ 3 MΕΤΡΩΝ - NOR 120 GUTTER - NOR 120 PVC PYGRONDA Υδρορροή - 3 μέτρα/τεμ 10τεμ (30m) 153,60... PYGRONDA Υδρορροή - 3 μέτρα/τεμ 10τεμ (30m) 153,60... * Διατίθεται σε συσκευασία 10 τεμαχίων ** Η τιμή αφορά συσκευασία 10 τεμαχίων - 30 μέτρων. (τιμή ανά μέτρο 5,12 ) A B C Υδρορροή - 3 μέτρα/τεμ 1,950 kg/τεμ 120 mm 65 mm 2,5 mm * ΤΙΜΗ ** ΕΚΠΤΩΣΗ % ΓΩΝΙΑ ΥΔΡΟΡΡΟΗΣ 90⁰ - NOR 120 GUTTER ANGLE 90 - NOR 120 PYANGOLARE Γωνιά 90⁰ 1/20 9,72 / 194,40 PYANGOLARE Γωνιά 90⁰ 1/20 9,72 / 194,40 A B C D Γωνιά 90⁰ 0,280 kg/τεμ 182 mm 139 mm 79 mm 182 mm GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 13

15 ΜΕΤΑΒΛΗΤΗ ΓΩΝΙΑ ΥΔΡΟΡΡΟΗΣ 60⁰ - 160⁰ - NOR 120 ADJUSTABLE ANGLE NOR 120 PVC PYANGOLARE60/160-01REG Μεταβλητή Γωνιά 1/10 20,80 / 208,00 PYANGOLARE60/160-02REG Μεταβλητή Γωνιά 1/10 20,80 / 208,00 A B C D E Μεταβλητή Γωνιά 0,467 kg/τεμ 325 mm 248 mm 140 mm 79 mm ΤΑΦ ΚΑΘΟΔΟΥ Φ80 - NOR 120 RUNNING OUTLET Ø80 - NOR 120 PYGIUNTOS Ταφ καθόδου 1/20 9,96 / 199,20 PYGIUNTOS Ταφ καθόδου 1/20 9,96 / 199,20 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ/ TECHNICAL SHEET A B C D E Ταφ καθόδου 0,248 kg/τεμ 194 mm 142 mm 110 mm 137 mm 80 mm N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 14

16 ΣΥΝΔΕΣΗ ΥΔΡΟΡΡΟΗΣ - NOR 120 GUTTER UNION COPPER - NOR 120 PVC PYGIUNTO Σύνδεση Υδρορροής 1/20 6,56 / 131,20 PYGIUNTO Σύνδεση Υδρορροής 1/20 6,56 / 131,20 A B C D Σύνδεση Υδρορροής 0,176 kg/τεμ 100 mm 141 mm 78 mm 61 mm ΤΕΡΜΑΤΙΚΟ ΥΔΡΟΡΡΟΗΣ - NOR 120 GUTTER STOPEND - NOR 120 FOND PYTERMINALE Τερματικό Υδρορροής 1/20 4,16 / 83,20 PYTERMINALE Τερματικό Υδρορροής 1/20 4,16 / 83,20 A B C D Τερματικό Υδρορροής 0,093 kg/τεμ 140 mm 32 mm 62 mm 79 mm GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 15

17 ΣΤΗΡΙΓΜΑ ΥΔΡΟΡΡΟΗΣ - NOR 120 GUTTER FASCIA BRACKET - NOR 120 PVC ΤΙΜΗ ΕΚΠΤΩΣΗ % PYSUPPORTO Στήριγμα Υδρορροής 1/100 2,00 / 200,00 PYSUPPORTO Στήριγμα Υδρορροής 1/100 2,00 / 200,00 A B C D Στήριγμα Υδρορροής 0,042 kg/τεμ 135 mm 101 mm 40 mm 20 mm ΣΩΛΗΝΑΣ ΚΑΘΟΔΟΥ 3 ΜΕΤΡΩΝ Φ 80 RAINPIPE Ø80 PYTUBO80-01 Σωλήνας Ø80-3 μέτρα/τεμ 4 τεμ (12m) 97,92... PYTUBO80-02 Σωλήνας Ø80-3 μέτρα/τεμ 4 τεμ (12m) 97,92... * Διατίθεται σε συσκευασία 4 τεμαχίων ** Η τιμή αφορά συσκευασία 4 τεμαχίων - 12 μέτρων. (τιμή ανά μέτρο 8,16 ) * ΤΙΜΗ ** ΕΚΠΤΩΣΗ % A B Σωλήνας Ø80-3 μέτρα/τεμ 1,900 kg/τεμ 80 mm 1,8 mm N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 16

18 ΔΙΑΚΛΑΔΩΣΗ ΚΑΘΟΔΟΥ 67,5 Ø80 BRANCH 67,5 Ø80 PVC Διακλάδωση Συστολής Ø50 Avaible with reduced outlet Ø50 PYBRAGA80-01 Διακλάδωση 67,5 - Φ80 1/20 8,36 / 167,20 PYBRAGA80-02 Διακλάδωση 67,5 - Φ80 1/20 8,36 / 167,20 PYBRAGA80/50-01 Συστολής 67,5 - Φ80/50 1/12 8,36 / 100,32 PYBRAGA80/50-02 Συστολής 67,5 - Φ80/50 1/12 8,36 / 100,32 A B C D E Διακλάδωση απλή 67,5,220 kg/τεμ 85 mm 181 mm 45 mm 45 mm 67,5 Διακλάδωση Συστολής 67,5 0,141 kg/τεμ 84,5 mm 54,5 mm 165 mm 43 mm 67,5 ΓΩΝΙΑ ΚΑΘΟΔΟΥ 67,5 Ø80 BEND 67,5 Ø80 PYCURVA80-01A Γωνιά 67,5 Ø80 1/20 4,16 / 83,20 PYCURVA80-02A Γωνιά 67,5 Ø80 1/20 4,16 / 83,20 A B C D E Γωνιά 67,5 Ø80 0,115 kg/τεμ 84 mm 76 mm 43 mm 43 mm 67,5 mm GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 17

19 ΓΩΝΙΑ ΚΑΘΟΔΟΥ 87,5 Ø80 BEND 87,5 Ø80 PVC PYCURVA80-01 Γωνιά 87,5 Ø80 1/20 4,16 / 83,20 PYCURVA80-02 Γωνιά 87,5 Ø80 1/20 4,16 / 83,20 A B C D E Γωνιά 87,5 Ø80 0,123 kg/τεμ 84 mm 76 mm 43 mm 43 mm 87,5 ΑΠΟΛΗΞΗ ΚΑΘΟΔΟΥ Ø80 ENDING BEND Ø80 PYCURVAT80-01 Απόληξη καθοδου Ø80 1/10 4,16 / 41,60 PYCURVAT80-02 Απόληξη καθοδου Ø80 1/10 4,16 / 41,60 A B C Απόληξη καθοδου Ø80 0,097 kg/τεμ 84 mm 43 mm 87,5 N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 18

20 ΜΟΥΦΑ ΣΥΝΔΕΣΗΣ ΚΑΘΟΔΟΥ Ø80 PIPE CONNECTOR Ø80 PVC PYMANICOTTO80-01 Μούφα Ø80 1/18 4,16 / 74,88 PYMANICOTTO80-02 Μούφα Ø80 1/18 4,16 / 74,88 A B C D Μούφα Ø80 0,070 kg/τεμ 79 mm 85 mm 75 mm 45 mm ΣΤΗΡΙΓΜΑ ΚΑΘΟΔΟΥ (ΚΟΛΑΡΟ) Ø80 PIPE BRACKET Ø80 PYCP80-01 Κολάρο Ø80 1/100 2,70 / 270,00 PYCP80-02 Κολάρο Ø80 1/100 2,70 / 270,00 A B C D Κολάρο Ø80 0,036 kg/τεμ 22 mm 53 mm 104 mm 98 mm GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 19

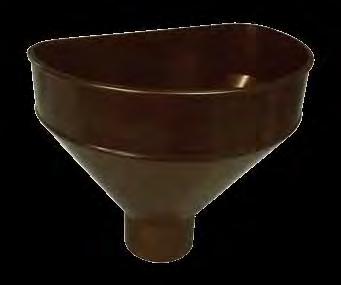

21 ΥΔΡΟΣΥΛΛΕΚΤΗΣ ΓΙΑ ΣΩΛΗΝΑ ΚΑΘΟΔΟΥ Ø80 RAINWATER HOPPER HEAD Ø80 ΛΕΥΚΟ - ΜΕΤΑΛΙΚΟ ΚΑΦΕ - PVC Συμβατό με τους σωλήνες καθόθου και τα εξαρτήματα του συστήματος "NOR" Compatible with the components of the NOR gutter system ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET PYRACC08-06 Μεταλλικός Ø80 1/5 50,00 / 250,00 PYRACC08-03 Πλαστικός Ø80 1/5 40,00 / 200,00 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B C Υδροσυλλέκτης Ø80 0,835 kg/τεμ 300 mm 80 mm 320 mm N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 20

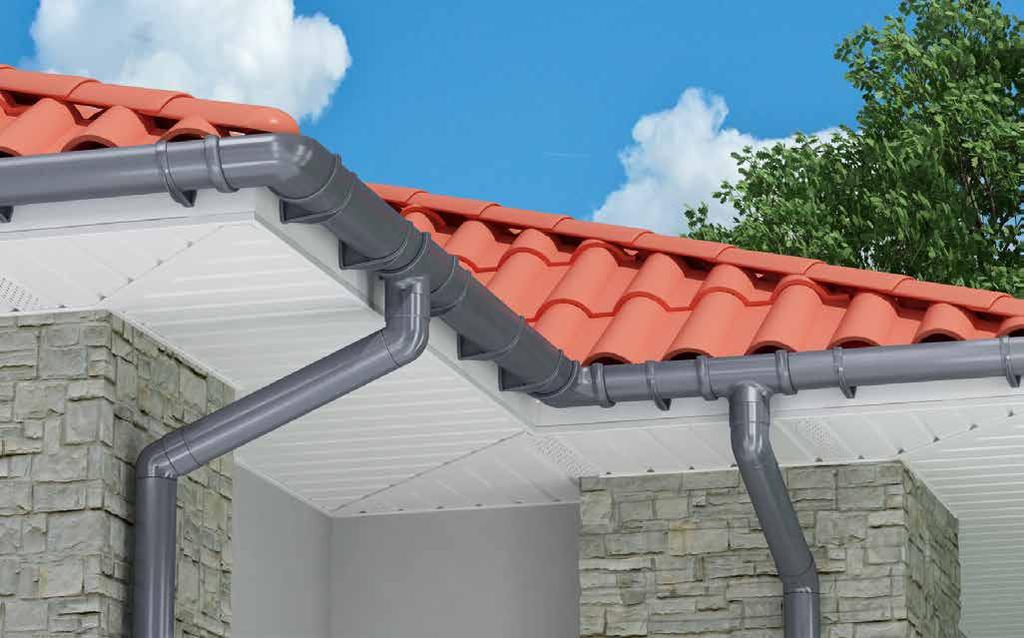

22 ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ (PMMA) - TOP 120/Ø80 GUTTER SYSTEM - TOP 120/Ø80 ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ (PMMA) TOP 120/Φ80 GUTTER SYSTEMS (PMMA) - TOP120/Φ80 GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 21

23 ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ (PMMA) - TOP 120/Ø80 GUTTER SYSTEM - TOP 120/Ø80 ΥΛΙΚΟ / MATERIAL PMMA Στο υλικό εμπεριέχονται μικροσωματίδια χαλκού, που παρέχουν σε βάθος μεταλλικό αποτέλεσμα. The material contains copper particles, which provide in depth a metallic effect. / ΧΩΝΙ ΣΥΣΤΗΜΑΤΑ ΥΔΡΟΡΡΟΩΝ (PMMA) - TOP 120/Ø80 Το σύστημα υδρορροών TOP έχει σχεδιαστεί για την αποστράγγιση των υδάτων σε μικρά και μεσαία οικιστικά και βιομηχανικα κτίρια. Είναι ανθεκτικό σε ακραίες διακυμάνσεις θερμοκρασίας και στην ηλιακή ακτινοβολία UV. Όλες οι συνδέσεις είναι εξοπλισμένες με παρεμβύσματα τριών ζωνών που εξασφαλίζουν εξαιρετική στεγανότητα και σταθερότητα στη θερμική διαστολή - συστολή. Εύκολη και γρήγορη εγκατάσταση. Δεν απαιτείται η χρήση κόλλας. GUTTER SYSTEM - TOP 120/Ø80 System TOP is designed for roof drainage of small and medium-sized residential and for small industry buildings. It is resistant to extreme temperature fluctuations and to UV ray as well. All connections are equipped with three-band seals that ensure excellent water tightness and adequate balance of the thermal expansions. Easy and fast installation does not require glue application. N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 22

24 ΥΔΡΟΡΡΟΗ 3 MΕΤΡΩΝ - TOP 120 GUTTER - TOP 120 PMMA PYGRONDA PYGRONDA Υδρορροή - 3 μέτρα/τεμ 10τεμ (30m) 225,60... Υδρορροή - 3 μέτρα/τεμ 10τεμ (30m) 225,60... * Διατίθεται σε συσκευασία 10 τεμαχίων ** Η τιμή αφορά συσκευασία 10 τεμαχίων - 30 μέτρων. (τιμή ανά μέτρο 7,52 ) A B C Υδρορροή - 3 μέτρα/τεμ 1,950 kg/τεμ 120 mm 65 mm 2,5 mm * ΤΙΜΗ ** ΕΚΠΤΩΣΗ % ΓΩΝΙΑ ΥΔΡΟΡΡΟΗΣ 90⁰ - TOP 120 GUTTER ANGLE 90 - TOP 120 PYANGOLARE Γωνιά 90 1/20 14,64 / 292,80 PYANGOLARE Γωνιά 90 1/20 14,64 / 292,80 A B C D Γωνιά 90 0,280 kg/τεμ 182 mm 139 mm 79 mm 182 mm GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 23

25 ΜΕΤΑΒΛΗΤΗ ΓΩΝΙΑ ΥΔΡΟΡΡΟΗΣ TOP 120 ADJUSTABLE ANGLE TOP 120 PMMA ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET PYANGOLARE60/160-10REG Μεταβλητή Γωνιά 1/10 26,96 / 269,60 PYANGOLARE60/160-11REG Μεταβλητή Γωνιά 1/10 26,96 / 269,60 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΙΤΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B C D E Μεταβλητή Γωνιά 0,467 kg/τεμ 325 mm 248 mm 140 mm 79 mm ΤΑΦ ΚΑΘΟΔΟΥ Ø80 - TOP 120 RUNNING OUTLET Ø80 - TOP 120 ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET PYGIUNTOS PYGIUNTOS Ταφ καθόδου Ταφ καθόδου 1/20 1/20 13,80 / 276,00 13,80 / 276,00 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B C D E Ταφ καθόδου 0,248 kg/τεμ 194 mm 142 mm 110 mm 137 mm 80 mm N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 24

26 ΣΥΝΔΕΣΗ ΥΔΡΟΡΡΟΗΣ - TOP 120 GUTTER UNION COPPER - TOP 120 PMMA ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET PYGIUNTO PYGIUNTO Σύνδεση Υδρορροής 1/20 9,60 / 192,00 Σύνδεση Υδρορροής 1/20 9,60 / 192,00 A B C D Σύνδεση Υδρορροής 0,176 kg/τεμ 100 mm 141 mm 78 mm 61 mm ΤΕΡΜΑΤΙΚΟ ΥΔΡΟΡΡΟΗΣ - TOP 120 GUTTER STOPEND - TOP 120 ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET PYTERMINALE PYTERMINALE Τερματικό Υδρορροής Τερματικό Υδρορροής 1/20 1/20 5,40 / 108,00 5,40 / 108,00 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B C D Τερματικό Υδρορροής 0,093 kg/τεμ 140 mm 32 mm 62 mm 79 mm GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 25

27 ΣΤΗΡΙΓΜΑ ΥΔΡΟΡΡΟΗΣ - TOP 120 GUTTER FASCIA BRACKET - TOP 120 PMMA ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET ΤΙΜΗ PYSUPPORTO Στήριγμα υδρορροής 1/100 2,44 / 244,00 ΕΚΠΤΩΣΗ % PYSUPPORTO Στήριγμα υδρορροής 1/100 2,44 / 244,00 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B C D Στήριγμα υδρορροής 0,042 kg/τεμ 135 mm 101 mm 40 mm 20 mm ΣΩΛΗΝΑΣ ΚΑΘΟΔΟΥ 3 ΜΕΤΡΩΝ Φ 80 RAINPIPE Ø80 ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET ΕΚΠΤΩΣΗ % PYTUBO Σωλήνας Ø80-3 μέτρα/τεμ τεμ (12m) 128,64... PYTUBO Σωλήνας Ø80-3 μέτρα/τεμ τεμ (12m) 128,64... * Διατίθεται σε συσκευασία 4 τεμαχίων ** Η τιμή αφορά συσκευασία 4 τεμαχίων - 12 μέτρων. (τιμή ανά μέτρο 10,72 ) ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B Σωλήνας Ø80-3 μέτρα/τεμ 1,900 kg/τεμ 80 mm 1,8 mm N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 26

28 ΔΙΑΚΛΑΔΩΣΗ ΚΑΘΟΔΟΥ 67,5 Ø80 BRANCH 67,5 Ø80 PMMA Διακλάδωση Συστολής Ø50 Avaible with reduced outlet Ø50 ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET PYBRAGA Διακλάδωση 67,5 - Φ80 1/20 11,24 / 224,80 PYBRAGA Διακλάδωση 67,5 - Φ80 1/20 11,24 / 224,80 PYBRAGA80/ Συστολής 67,5 - Φ80/50 1/12 11,24 / 134,88 PYBRAGA80/ Συστολής 67,5 - Φ80/50 1/12 11,24 / 134,88 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B C D E Διακλάδωση απλή 67,5 0,220 kg/τεμ 85 mm 181 mm 45 mm 45 mm 67,5 Διακλάδωση Συστολής 67,5 0,141 kg/τεμ 84,5 mm 54,5 mm 165 mm 43 mm 67,5 ΓΩΝΙΑ ΚΑΘΟΔΟΥ 67,5 Ø80 BEND 67,5 Ø80 ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET PYCURVA80-100A PYCURVA80-101A Γωνιά 67,5 Ø80 Γωνιά 67,5 Ø80 1/20 1/20 5,76 / 115,20 5,76 / 115,20 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B C D E Γωνιά 67,5 Ø80 0,115 kg/τεμ 84 mm 76 mm 43 mm 43 mm 67,5 mm GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 27

29 ΓΩΝΙΑ ΚΑΘΟΔΟΥ 87,5 Ø80 BEND 87,5 Ø80 PMMA ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET PYCURVA PYCURVA ΤΙΜΗ ΕΚΠΤΩΣΗ % Γωνιά 87,5 Ø80 1/20 6,16 / 123,20 Γωνιά 87,5 Ø80 1/20 6,16 / 123,20 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B C D E Γωνιά 87,5 Ø80 0,123 kg/τεμ 84 mm 76 mm 43 mm 43 mm 87,5 ΑΠΟΛΗΞΗ ΚΑΘΟΔΟΥ Ø80 ENDING BEND Ø80 PYCURVAT PYCURVAT Απόληξη καθοδου Ø80 1/10 5,44 / 54,40 Απόληξη καθοδου Ø80 1/10 5,44 / 54,40 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B C Απόληξη καθόδου Ø80 0,097 kg/τεμ 84 mm 43 mm 87,5 N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 28

30 ΜΟΥΦΑ ΣΥΝΔΕΣΗΣ ΚΑΘΟΔΟΥ Ø80 PIPE CONNECTOR Ø80 PMMA PYMANICOTTO PYMANICOTTO Μούφα Ø80 1/18 5,12 / 92,16 Μούφα Ø80 1/18 5,12 / 92,16 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B C D Μούφα Ø80 0,070 kg/τεμ 79 mm 85 mm 75 mm 45 mm ΣΤΗΡΙΓΜΑ ΚΑΘΟΔΟΥ (ΚΟΛΑΡΟ) Ø80 PIPE BRACKET Ø80 PYCP PYCP Κολάρο Ø80 1/100 3,36 / 336,00 Κολάρο Ø80 1/100 3,36 / 336,00 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΗΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET A B C D Κολάρο Ø80 0,036 kg/τεμ 22 mm 53 mm 104 mm 98 mm GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 29

31 ΥΔΡΟΣΥΛΛΕΚΤΗΣ ΓΙΑ ΣΩΛΗΝΑ ΚΑΘΟΔΟΥ Ø80 RAINWATER HOPPER HEAD Ø80 ΑΛΟΥΜΙΝΙΟΥ - ΜΕΤΑΛΙΚΟ ΧΑΛΚΟΥ - PΜΜΑ Συμβατό με τους σωλήνες καθόθου και τα εξαρτήματα του συστήματος TOP Compatible with the components of the TOP gutter system PYRACC08-04 PYRACC08-01 ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET Μεταλλικός Ø80 1/5 50,00 / 250,00 Πλαστικός Ø80 1/5 44,00 / 220,00 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET Υδροσυλλέκτης Ø80 0,835 kg/τεμ A B C 300 mm 80 mm 320 mm N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 30

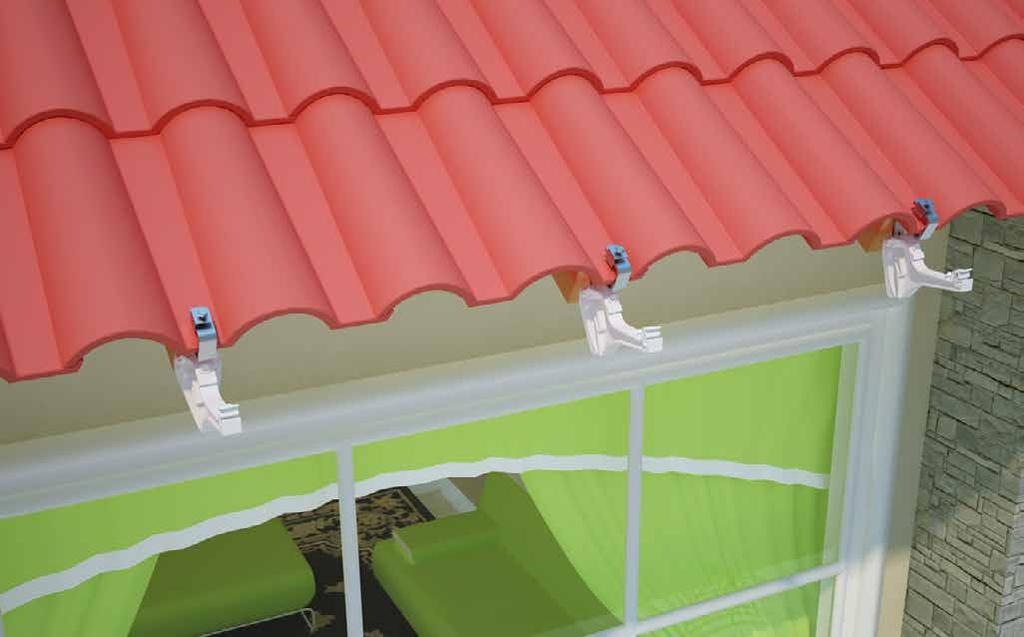

32 ΕΞΑΡΤΗΜΑΤΑ ΣΤΕΡΕΩΣΗΣ FIXING BRACKETS ΕΞΑΡΤΗΜΑΤΑ ΣΤΕΡΕΩΣΗΣ FIXING ACCESSORIES GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 31

33 ΕΞΑΡΤΗΜΑΤΑ ΣΤΕΡΕΩΣΗΣ FIXING BRACKETS PYSTAFFA-01 Γαλβανισμένο εξάρτημα στερέωσης (οριζόντια επιφάνεια) PYSTAFFALAT-01 Γαλβανισμένο εξάρτημα στερέωσης (κάθετη επιφάνεια) PYSTAFFATEGOLE-01 Γαλβανισμένο εξάρτημα στερέωσης (στέγη με κεραμίδια) PYSTAFFALASTRE-01 Γαλβανισμένο εξάρτημα στερέωσης (στέγη με κυματοειδή πλάκα) Dado e bullone M6x16 Compatibile con sistemi grondaia NOR e TOP Εξαρτήματα στερέωσης για τα συστήματα υδρορροών NOR & TOP. All brackets are compatible with NOR and TOP gutter systems. PYSTAFFA-01 ΔΕΛΤΙΟ ΠΑΡΑΓΓΕΛΙΑΣ ΠΡΟΙΟΝΤΟΣ / PRODUCT ORDER DATA SHEET PYSTAFFALAT-01 PYSTAFFA-01 Οριζόντια επιφάνεια 1 / 100 PYSTAFFALAT-01 Καθετη επιφάνεια 1 / 100 PYSTAFFATEGOLE-01 Κεραμίδια 1 / 90 PYSTAFFALASTRE-01 Κυμ. πλάκα 1 / 90 PYDADBUL6X16-01 Βίδες M6x16 * 10 / 100 *Οι βίδες με τα παξιμάδια τους είναι σε σακουλάκι 10 τεμαχίων **Τιμή ανά συσκευασία - 10 τεμαχίων 3,64 / 364,00 3,84 / 384,00 3,64 / 327,60 3,64 / 327,60 3,20** / 320,00 PYSTAFFATEGOLE-01 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ / TECHNICAL SHEET PYSTAFFALASTRE-01 Οριζόντια επιφάνεια Καθετη επιφάνεια Κεραμίδια Κυμ. πλάκα A B C D 0,176 kg/τεμ 20 mm 4 mm 200 mm 93 mm 0,175 kg/τεμ 20 mm 4 mm 200 mm 93 mm 0,143 kg/τεμ 20 mm 4 mm 17 mm 100 mm 0,133 kg/τεμ 20 mm 4 mm 30 mm 100 mm N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 32

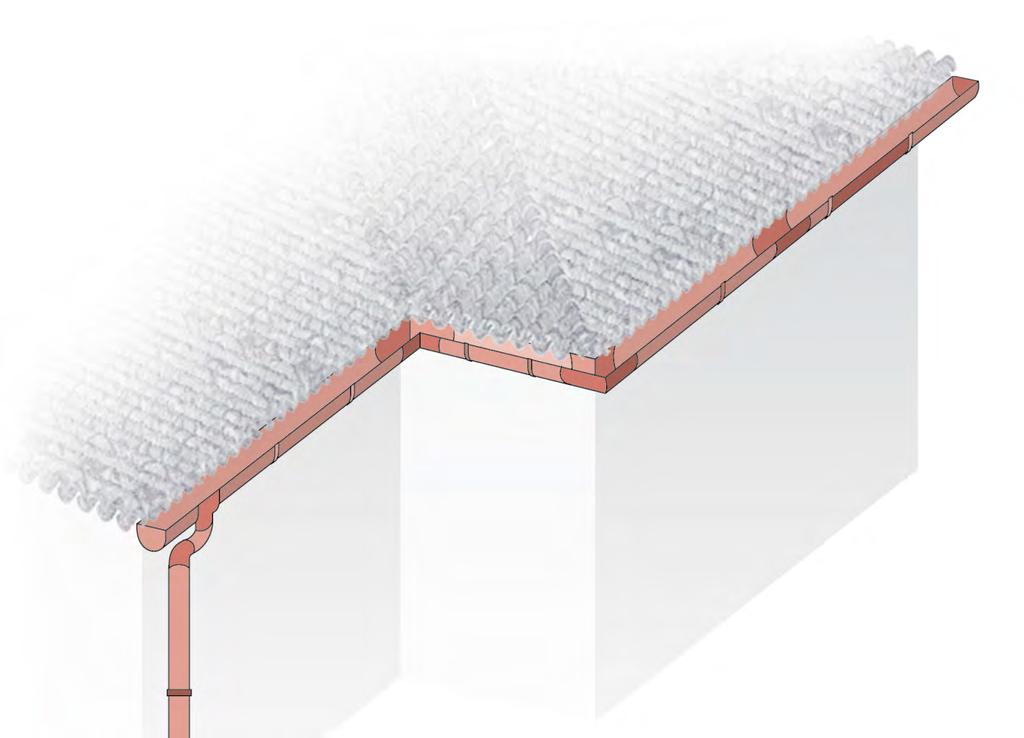

34 ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΥΔΡΟΡΡΟΩΝ Τα συστήματα υδρορροών του ιταλικού οίκου GRUPPO STAMPLAST είναι κατάλληλα για τις κλιματολογικές συνθήκες της χώρας μας. Είναι ανθεκτικά σε ακραίες διακυμάνσεις θερμοκρασίας (από -35 ο C έως +65 ο C), στην ηλιακή ακτινοβολία UV, καθώς και σε μηχανικές και χημικές καταπονήσεις. Όλες οι συνδέσεις είναι εξοπλισμένες με παρεμβύσματα τριών ζωνών που εξασφαλίζουν εξαιρετική στεγανότητα και σταθερότητα στη θερμική διαστολή - συστολή. H τοποθέτηση τους είναι εύκολη και γρήγορη, δεν απαιτείται η χρήση κόλλας και ακολουθώντας τις πιο κάτω απλές οδηγίες θα πετύχετε ένα τέλειο αισθητικό και συγχρόνως λειτουργικό αποτέλεσμα. Τερματικό (τάπα) Σύνδεση Υδρορροή (λόυκι) Στήριγμα Γωνιά 90 ο Εσωτ. / Εξωτ.) Στήριμα Ταφ καθόδου Γωνιά 67,5 ο Σωλήνας καθόδου (κατεβασιά) Κολάρο καθόδου N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% GRUPPO STAMPLAST SPA 33

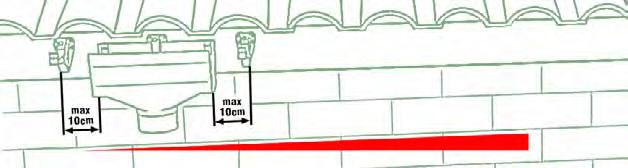

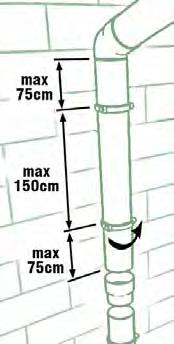

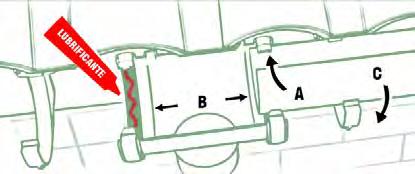

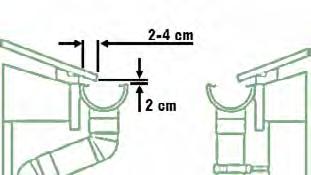

35 ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΣΩΣΤΗ ΚΑΙ ΑΣΦΑΛΗ ΕΓΚΑΤΑΣΤΑΣΗ ΤΩΝ ΣΥΣΤΗΜΑΤΩΝ ΥΔΡΟΡΡΟΩΝ NOR / TOP NOR / TOP SYSTEM INSTALLATION GUIDE 1 4mm/m Υπολογίζετε την επιφάνεια της στέγης που θα τοποθετήσετε την υδρορροή και επιλέγετε την πλευρά που θα βάλετε την κατεβασιά (μία ή περισσότερες). Εφαρμόστε το Ταυ στο σημείο που θα τοποθετήσετε τον σωλήνα καθόδου, λαμβανοντας υπόψη και την κλίση της υδρορροής προς την πλευρά της κατεβασιάς (4 χιλ/μ). Με ράμα δώστε την σωστή κλίση και τοποθετήστε τα στηρίγματα της υδρορροής, ξεκινώντας με το πιο απομακρυσμένο σημείο από το Ταυ καθόδου. Install the running outlet, considering the position of the drain pipe and the slope direction of the gutter. Using a straight pulled cord, set the slope gradient and install the gutter brackets, beginning with the furthest from the running outlet. Τα στηρίγματα της υδρορροής θα πρέπει να τοποθετούνται σε απόσταση έως 50 εκ. (maximum) και σε απόσταση έως 10 εκ. από την σύνδεση της υδρορροής με άλλα εξαρτήματα, π.χ. Ταυ, γωνιές, συνδέσεις κλπ. Χρησιμοποιήστε βίδες 5x30 mm (για ξύλο) για να στερεώσετε όλα τα στοιχεία, στις ειδικά διαμορφωμένες οπές στην στέγη. The distance between two gutter brackets should be maximum 50 cm, and between a gutter bracket and another element (running outlet, union, angle or stopend) maximum 10 cm. Use 5x30 mm screws (for wood) to fix all elements, featuring fascia fixture holes, to the roof fascia. 2 Για να εγκαταστήσετε την υδρορροή, εισάγετε πρώτα την εσωτερική άκρη στα επάνω άκρα των στηριγμάτων Α, ρυθμίστε το άκρο της υδρορροής ώστε να ταιριάζει στις ειδικές εγκοπές Β, (παρέχοντας τον απαραίτητο χώρο για τη θερμική διαστολή - συστολή) και κουμπώνετε την εξωτερική άκρη στα κάτω άκρα των στηριγμάτων C. (όταν κουμπώσει θα ακούσετε ένα μικρό "κλικ"). ΔΕΝ απαιτείται η χρήση κόλλας. Η χρήση λιπαντικού κατά την εγκατάσταση της χάλκινης υδρορροής είναι ΥΠΟΧΡΕΩΤΙΚΗ. NO gluing of the gutter elements. The use of lubricant during installation of copper color is COMPULSORY. In order to install the gutter, first insert the internal edge of the profile accordingly A, adjust the gutter end to match the indicating line in the fitting B, thus providing space for the thermal expansions and contractions and finally twist & snap C the external edge of the gutter profile for firm fixture in each bracket and/or connecting element. 3 Για την εγκατάσταση του συστήματος σε δοκούς - μετώπες χρησιμοποιήστε τα εξαρτήματα στερέωσης για οριζόντια ή πλευρική τοποθέτηση. Χρησιμοποιήστε βίδες με μπουλόνια Μ6x16 στα στηρίγματα δοκών και στα στηρίγματα των υδρορροών ώστε να ρυθμίσετε εύκολα την απαιτούμενη κλίση της υδρορροής. When installing the system on roof ribs, use side or top rafter brackets. Use bolt and nut M6 (pos. 16) with the gutter and rafter brackets, in order to easily adjust the required gutter slope. 4 Τοποθετήστε το κολάρο του σωλήνα (κατεβασιά) σε απόσταση ανά 150 cm και 75 cm από τα άκρα του σωλήνα ή τις μούφες. Αφού τοποθετήσετε το σωλήνα στο κολάρο, κλείστε το και σφίξτε τη βίδα. Install the pipe brackets at 150 cm between each other and at maximum 75 cm from the pipe end. After inserting the pipe in the pipe bracket, close the bracket and tighten the small bracket connection screw. Για τη σύνδεση σωλήνων χρησιμοποιήστε τη μούφα Ø80. Στο άκρο του σωλήνα χρησιμοποιήστε την απόληξη καθόδου Ø80 ως τερματικό για την σωστή απόρριψη των υδάτων. For connecting pipes - use connector Ø8. For an elegant open end of a downspout, use ending bend Ø80. GRUPPO STAMPLAST SPA N.B. I pesi indicati possono essere soggetti a variazione del +/- 10% - The weights are subject to change of +/- 10% 34
