2 ΒΙΟΜΗΧΑΝΙΑ ΗΛΙΑΚΩΝ ΘΕΡΜΟΣΙΦΩΝΩΝ 3 Ο χλμ Ε.Ο. Αγρινίου Καρπενησίου, ΑΓΡΙΝΙΟ - Τ.Κ.: Τηλ: Fax: Κιν: info@iliotherm.com Η εταιρεία ΗΛΙΟΘΕΡΜ ΑΒΕΕ κατασκευάζει για περισσότερο από 40 χρόνια ηλιακούς θερμοσίφωνες και προμηθεύει αυτούς σε πολλές χώρες της Ευρώπης, καθώς και σ όλο τον κόσμο με κύριους προορισμούς την Γερμανία, την Αυστρία, την Ιταλία, τον Άγιο Δομήνικο, κ.α. Τα προϊόντα κατασκευάζονται σύμφωνα με τα υψηλά πρότυπα της εταιρείας. Τυχόν τροποποιήσεις αυτών θα μπορούσαν να γίνουν υπό προϋποθέσεις. Τα προϊόντα μας είναι πιστοποιημένα σύμφωνα με: ISO 9001: 2000 Management quality CE Declaration of Conformity I T W Institut Für Thermodynamik und Wärmetechnik Universität Stuttgart LABOR Research and Technology Institute for Material Metrology and Testing DEMOKRITOS National Center for Scientific Research for Storage tank DEMOKRITOS National Center for Scientific Research for thermal collectors EVETAM Metallurgical Industrial Research and Technological Development Center Trade-mark of enamel quality for Storage Tank according to DEV 1

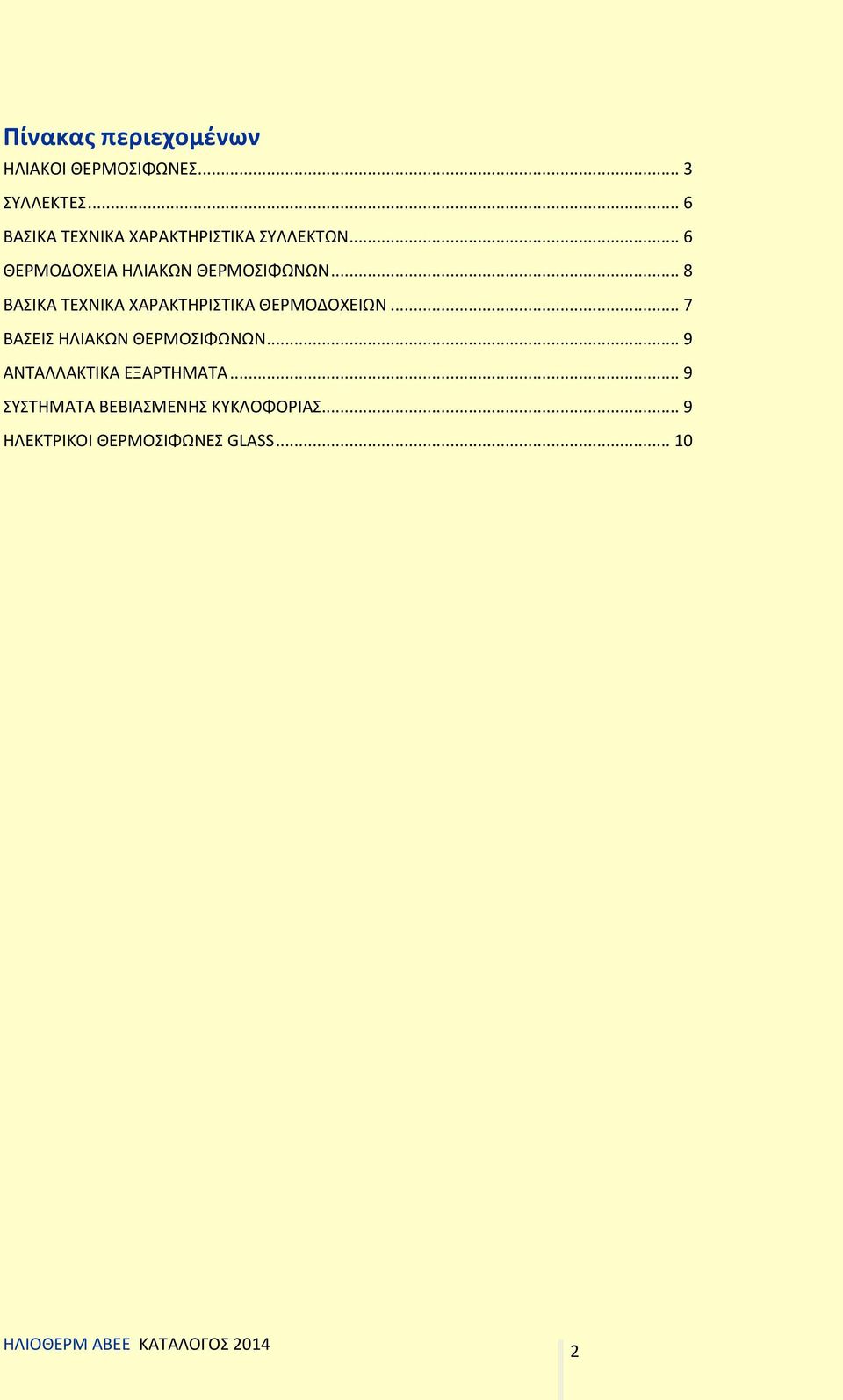

3 Πίνακας περιεχομένων ΗΛΙΑΚΟΙ ΘΕΡΜΟΣΙΦΩΝΕΣ... 3 ΣΥΛΛΕΚΤΕΣ... 6 ΒΑΣΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΛΛΕΚΤΩΝ... 6 ΘΕΡΜΟΔΟΧΕΙΑ ΗΛΙΑΚΩΝ ΘΕΡΜΟΣΙΦΩΝΩΝ... 8 ΒΑΣΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΘΕΡΜΟΔΟΧΕΙΩΝ... 7 ΒΑΣΕΙΣ ΗΛΙΑΚΩΝ ΘΕΡΜΟΣΙΦΩΝΩΝ... 9 ΑΝΤΑΛΛΑΚΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ... 9 ΣΥΣΤΗΜΑΤΑ ΒΕΒΙΑΣΜΕΝΗΣ ΚΥΚΛΟΦΟΡΙΑΣ... 9 ΗΛΕΚΤΡΙΚΟΙ ΘΕΡΜΟΣΙΦΩΝΕΣ GLASS

.. 8 ΒΑΣΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΘΕΡΜΟΔΟΧΕΙΩΝ... 7 ΒΑΣΕΙΣ ΗΛΙΑΚΩΝ ΘΕΡΜΟΣΙΦΩΝΩΝ.

4 ΗΛΙΑΚΟΙ ΘΕΡΜΟΣΙΦΩΝΕΣ Α/Α ΧΩΡΗΤΙΚΟΤΗΤΑ ΤΜΧ ΣΥΛΛΕΚΤΗ ΔΙΑΣΤΑΣΕΙΣ ΣΥΛΛΕΚΤΗ ΕΠΙΣΤΡΩΣΗ ΑΠΟΡΡΟΦΗΤΗ ΥΛΙΚΟ ΕΠΙΦΑΝΕΙΑΣ ΑΠΟΡΡΟΦΗΤΗ ΒΑΡΟΣ ΣΥΣΤΗΜΑΤΟΣ mm x 960 mm Τιτανίου 81.3 kg Lit mm x 1000 mm Χρώμα Μαύρο Χαλκού 84 kg mm x 1000 mm 82.5 kg mm x 1000 mm Τιτανίου 93,3 kg mm x 960 mm Τιτανίου 101,5 kg Lit mm x 960 mm Χρώμα Μαύρο Χαλκού 103 kg mm x 1000 mm 103 kg mm x 1000 mm Τιτανίου Χαλκού 118 kg mm x 1180 mm Τιτανίου 123,5 kg Lit mm x 1200 mm Τιτανίου Χαλκού 126 kg mm x 960 mm Τιτανίου 131 kg mm x 1000 mm Χρώμα Μαύρο Χαλκού kg mm x 1000 mm Τιτανίου 150,5 kg mm x 960 mm Τιτανίου 161,5 kg mm x 870 mm Τιτανίου Χαλκού 160,5 kg 200 Lit mm x 870 mm Χρώμα Μαύρο Χαλκού 160,5 kg mm x 1000 mm Χρώμα Μαύρο Χαλκού 164,5 kg mm x 1000 mm 160,5 kg mm x 870 mm Τιτανίου Χαλκού 170,2 kg mm x 960 mm Τιτανίου 171,5 kg Lit mm x 1000 mm Χρώμα Μαύρο Χαλκού 177,5 kg mm x 1000 mm 173,5 kg mm x 1180 mm Τιτανίου 189,5 kg 3

1 1900 mm x 960 mm Χρώμα Μαύρο Χαλκού 103 kg 07 1 2000 mm x 1000 mm 103 kg 08 1 2000 mm x 1000 mm Τιτανίου Χαλκού 118 kg 09 1 1900 mm x 1180 mm Τιτανίου 123,5 kg 10 160 Lit.

5 mm x 1200 mm Τιτανίου Χαλκού 193.,5 kg mm x 1180 mm Τιτανίου 197 kg mm x 1200 mm Τιτανίου Χαλκού 201 kg Lit mm x 870 mm Τιτανίου Χαλκού 230 kg mm x 1000 mm Χρώμα Μαύρο Χαλκού 242 kg mm x 1000 mm 236 kg mm x 960 mm Τιτανίου 256 kg mm x 1000 mm Χρώμα Μαύρο Χαλκού 262 kg 500 Lit mm x 1000 mm 256 kg mm x 1180 mm Τιτανίου 284 kg mm x 1200 mm Τιτανίου Χαλκού 290 kg Όλα τα προϊόντα της εταιρείας, πριν τη διάθεσή τους στην αγορά, υπόκεινται σε αυστηρό εργαστηριακό έλεγχο και εκτίθενται σε φυσικές κλιματολογικές συνθήκες ώστε να εξασφαλιστεί και με αυτόν τον τρόπο η υψηλή απόδοσή τους. 4

1000 mm Χρώμα Μαύρο Χαλκού 262 kg 500 Lit.

6 ΣΥΛΛΕΚΤΕΣ Α/Α ΕΠΙΣΤΡΩΣΗ ΑΠΟΡΡΟΦΗΤΗ ΥΛΙΚΟ ΕΠΙΦΑΝΕΙΑΣ ΑΠΟΡΡΟΦΗΤΗ ΔΙΑΣΤΑΣΕΙΣ ΣΥΛΛΕΚΤΗ ΒΑΡΟΣ mm x 960 mm 23,3 kg mm x 1000 mm 25,3 kg 03 Τιτανίου 1900 mm x 960 mm 30 kg mm x 1000 mm 32 kg mm x 1180 mm 37 kg mm x 870 mm 29,5 kg 07 Τιτανίου Χαλκού 2050 mm x 1200 mm 39 kg mm x 1240 mm 44 kg mm x 1000 mm 26,8 kg mm x 960 mm 32 kg Χρώμα Μαύρο Χαλκού mm x 870 mm 28.6 kg mm x 1000 mm 34 kg mm x 1000 mm 23.8 kg mm x 1000 mm 30 kg 5

kg 07 Τιτανίου Χαλκού 2050 mm x 1200 mm 39 kg 08 2230 mm x 1240 mm 44 kg 09 1500 mm x 1000 mm 26,8 kg 10 1900 mm x 960 mm 32 kg

7 ΒΑΣΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΛΛΕΚΤΩΝ Υλικό κατασκευής απορροφητή: χαλκός Διάμετρος σωληνώσεων χαλκού: Ø 8mm ή Ø 10mm Πάχος σωληνώσεων χαλκού: 0,70mm ή 0,50mm Διάμετρος διαύλου: Ø 22mm Πάχος διαύλου: 0,70mm Απόδοση επιφάνειας απορροφητή α) -Τιτανίου: Α'' απόδοσης, α = 97% - ε = 4% β) Χαλκού-Τιτανίου: Α'' απόδοσης, α = 98% - ε = 4% γ) Χρώμα Μαύρο-Χαλκού: Α' απόδοσης, α = 96% - ε = 4% δ) -: Α' απόδοσης, α = 95% - ε = 4% Τρόπος συγκόλλησης απορροφητή: High Frequency Welding ή Omega Technique Προφίλ αλουμινίου: ενιαίο πλαίσιο Χρώμα προφίλ αλουμινίου: ασημί Πλάτη συλλέκτη: γαλβανιζέ λαμαρίνα πάχους 0,60mm Στεγανοποίηση πλάτης συλλέκτη εσωτερικά: αδιάβροχη σιλικόνη Μόνωση πλάτης: Υαλοβάμβακας Θερμική Αγωγιμότητα: λd=0,05w/mk-10 C EN Θερμική Αντίσταση: RD = 1,00 m 2 K/W-10 C EN Πάχος: 50mm Περιμετρική μόνωση: Υαλοβάμβακας, με ύαλο-ύφασμα Θερμική Αγωγιμότητα: λ=0,042w/mk-10 C DIN Πάχος: 20mm Κρύσταλλο: ασφαλείας low iron με πρίσμα - πάχους 4mm Συγκράτηση κρυστάλλου περιμετρικά εμπρόσθιας όψης: με ειδικό προφίλ αλουμινίου Επίστρωση αδιάβροχης σιλικόνης πριν την τοποθέτηση του κρυστάλλου για την στεγανοποίηση του συλλέκτη Τοποθέτηση EPDM ελαστικού παρεμβύσματος μετά την τοποθέτηση του κρυστάλλου για την στερέωση αυτού Αδιάβροχα EPDM ελαστικά παρεμβύσματα στις εξόδους 2 εξαερωτικές οπές εξωτερικά διαγώνια του συλλέκτη & 4 εσωτερικά 4 πλαστικές «γωνίες» στερέωσης για την συγκράτηση του κρυστάλλου και του προφίλ αλουμινίου Επιπλέον, η ΗΛΙΟΘΕΡΜ έχει τη δυνατότητα να κατασκευάσει συλλέκτες κάθε τύπου και διαστάσεων, κατόπιν παραγγελίας. 6

-: Α' απόδοσης, α = 95% - ε = 4% Τρόπος συγκόλλησης απορροφητή: High Frequency Welding ή Omega Technique Προφίλ αλουμινίου: ενιαίο πλαίσιο Χρώμα προφίλ αλουμινίου: ασημί Πλάτη συλλέκτη: γαλβανιζέ

8 ΘΕΡΜΟΔΟΧΕΙΑ ΗΛΙΑΚΩΝ ΘΕΡΜΟΣΙΦΩΝΩΝ Α/Α ΧΩΡΗΤΙΚΟΤΗΤΑ ΥΛΙΚΟ ΕΞΩΤΕΡΙΚΟ ΚΑΛΥΜΜΑ ΜΗΚΟΣ ΔΟΧΕΙΟΥ ΔΙΑΜΕΤΡΟΣ ΔΟΧΕΙΟΥ ΒΑΡΟΣ Lit. Ατσάλι Inox ή Προβαμμένο 1000 mm 430 mm 39 kg Lit. << << 1050 mm 540 mm 48 kg Lit. << << 1300 mm 540 mm 60 kg Lit. << << 1300 mm 580 mm 74 kg Lit. << << 1590 mm 580 mm 85 kg Lit. << << 1840 mm 580 mm 98 kg Lit. << << 1840 mm 750 mm 124 kg Ανάλογα με τα άτομα μιας οικογένειας και τη χρήση τους υπολογίζεται και η αγορά του αντίστοιχου ηλιακού. Κατά μέσο όρο τα 40 λίτρα είναι η καθημερινή κατανάλωση ενός ατόμου. (πχ: για 4 άτομα επαρκεί ο ηλιακός των 160 λίτρων) 7

<< << 1300 mm 580 mm 74 kg 05 250 Lit. << << 1590 mm 580 mm 85 kg 06 300 Lit. << << 1840 mm 580 mm 98 kg 07 500 Lit.

9 ΒΑΣΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΘΕΡΜΟΔΟΧΕΙΩΝ Εσωτερικό θερμοδοχείου: διπλή επίστρωση σμάλτου Σωληνώσεις θερμοδοχείου: μπρούτζινες ½ inch και ¾ inch Καθοδική προστασία κατά: DIN 4753 teil 3 enamel Κατασκευή από ατσάλι: UST 37,2 / Πάχους: 4mm Ηλεκτρική αντίσταση κατά: DIN Διαθέσιμη ισχύ: KW/ 220 V Βιδωτό ανόδιο μαγνησίου κατά: DIN 4753 teil 6 για καθοδική προστασία Μόνωση: οικολογική πολυουρεθάνη / πάχους: 60mm Πυκνότητα πολυουρεθάνης: 50kgr/ m3 Εξωτερικό περίβλημα ανοξείδωτο ατσάλι κατά: AISI 304 BA πάχους 0,60mm Τρόπος συγκόλλησης δοχείου εσωτερικά και μανδύα: INERGASS 135 MIG Υλικό κατασκευής δοχείου κατά: DIN 1623 DCP 1203-ST 37-2/. Πάχους: 3,5mm Προστασία: IP 21 Εργαστηριακή πίεση δοκιμών: 20 bars/ μέγιστο Πίεση λειτουργίας: 10 bars Προτεινόμενη πίεση λειτουργίας: 8,5 bars/ Πίεση λειτουργίας κλειστού κυκλώματος: 4 bars Μέγιστη θερμοκρασία λειτουργίας: 99 C Εναλλάκτης θερμότητας τύπου: jacket Διάμετρος φλάντζας: 140mm Δυνατότητα σύνδεσης: με ρεύμα, καλοριφέρ, αντλία θερμότητας ή ενεργειακό τζάκι (πρόσθετη σπειροειδής αντίσταση επικαλυμμένη με σμάλτο, πρόσθετο εξάρτημα κατόπιν παραγγελίας) Όλα τα θερμοδοχεία της ΗΛΙΟΘΕΡΜ ενδείκνυνται για πόσιμο νερό με ευρωπαϊκή πιστοποίηση κατά DIN EN

0 KW/ 220 V Βιδωτό ανόδιο μαγνησίου κατά: DIN 4753 teil 6 για καθοδική προστασία Μόνωση: οικολογική πολυουρεθάνη / πάχους: 60mm Πυκνότητα πολυουρεθάνης: 50kgr/ m3 Εξωτερικό περίβλημα ανοξείδωτο

10 ΒΑΣΕΙΣ ΗΛΙΑΚΩΝ ΘΕΡΜΟΣΙΦΩΝΩΝ Η ΗΛΙΟΘΕΡΜ διαθέτει βάσεις στήριξης για όλα τα ηλιακά συστήματα που αναφέρονται στον κατάλογό μας για ταράτσα ή κεραμοσκεπή, με δυνατότητα ρύθμισης κλίσης. Επιπλέον, έχει τη δυνατότητα να κατασκευάσει την ανάλογη βάση στήριξης για κάθε τύπου συλλέκτη, κατόπιν παραγγελίας. Το υλικό κατασκευής τους είναι λαμαρίνα γαλβανιζέ, πάχους 2mm. ΑΝΤΑΛΛΑΚΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ Η ΗΛΙΟΘΕΡΜ διαθέτει κάθε εξάρτημα, ανταλλακτικό ή αναλώσιμο για τη συντήρηση και επισκευή όλων των ηλιακών συστημάτων. Ενδεικτικά αναφέρονται: ρακόρ, βάνες, αντιψυκτικό υγρό, εξαεριστικά κ.α. ΣΥΣΤΗΜΑΤΑ ΒΕΒΙΑΣΜΕΝΗΣ ΚΥΚΛΟΦΟΡΙΑΣ Το σύστημα βεβιασμένης κυκλοφορίας σχεδιάστηκε για να καλύψει τις ανάγκες της θέρμανσης υψηλών απαιτήσεων (ξενοδοχεία, νοσοκομεία, ή μεγάλα συγκροτήματα). Με το ίδιο λειτουργικό σύστημα (σε μικρότερο μέγεθος) μπορεί να τοποθετηθεί για την κάλυψη της θέρμανσης ή ζεστού νερού χρήσης για μία οικία. Επιπλέον, εκτός της θέρμανσης, το ηλιακό σύστημα σε συνδυασμό με την αντλία θερμότητας και έναν εναλλάκτη, έχει την ικανότητα να θέσει σε λειτουργία ψύξης την αντλία θερμότητας. 9

ΑΝΤΑΛΛΑΚΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ Η ΗΛΙΟΘΕΡΜ διαθέτει κάθε εξάρτημα, ανταλλακτικό ή αναλώσιμο για τη συντήρηση και επισκευή όλων των ηλιακών συστημάτων.

11 ΗΛΕΚΤΡΙΚΟΙ ΘΕΡΜΟΣΙΦΩΝΕΣ GLASS Α/Α ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ ΕΙΔΟΣ 01 GLASS 45 Lit. Ηλεκτρικός Κάθετο, Οριζόντιο τοίχου, Δαπέδου 02 GLASS 60 Lit. Ηλεκτρικός Κάθετο, Οριζόντιο τοίχου, Δαπέδου 03 GLASS 80 Lit. Ηλεκτρικός Κάθετο, Οριζόντιο τοίχου, Δαπέδου 04 GLASS 100 Lit. Ηλεκτρικός Κάθετο, Οριζόντιο τοίχου, Δαπέδου 05 GLASS 120 Lit. Ηλεκτρικός Κάθετο, Οριζόντιο τοίχου, Δαπέδου GLASS 60 Lit. και Boiler GLASS 80 Lit. και Boiler GLASS 80 Lit. και Boiler GLASS 100 Lit. και Boiler GLASS 100 Lit. και Boiler GLASS 120 Lit. και Boiler GLASS 120 Lit. και Boiler Κάθετο, Οριζόντιο τοίχου, Δαπέδου Κάθετο, Οριζόντιο τοίχου, Δαπέδου Κάθετο, δεξιά οι παροχές του λέβητα Κάθετο, αριστερά οι παροχές του λέβητα Κάθετο, Οριζόντιο τοίχου, Δαπέδου Κάθετο, δεξιά οι παροχές του λέβητα Κάθετο, αριστερά οι παροχές του λέβητα Κάθετο, Οριζόντιο τοίχου, Δαπέδου Κάθετο, δεξιά οι παροχές του λέβητα Κάθετο, αριστερά οι παροχές του λέβητα Ευχαριστούμε για το ενδιαφέρον σας! Για περισσότερες πληροφορίες μην διστάσετε να επικοινωνήσετε μαζί μας. 10

Ηλεκτρικός Κάθετο, Οριζόντιο τοίχου, Δαπέδου 06 07 08 09 10 11 12 GLASS 60 Lit. και Boiler GLASS 80 Lit. και Boiler GLASS 80 Lit. και Boiler GLASS 100 Lit. και Boiler GLASS 100 Lit. και Boiler GLASS 120 Lit.
