1 Επιλογή υαλοπινάκων σε κτίρια, που καλύπτουν απαιτήσεις Θερµοµόνωσης Ασφάλειας και Προστασίας Γιώργος Ηλιάδης Δρ. Μηχανολόγος Μηχανικός

2 Δομή της Παρουσίασης Θερµοµόνωση Εισαγωγή στις απαιτήσεις επίδοσης από τα διαφανή τµηµατα όψεων (ΚΕΝΑΚ) Τυπικές λύσεις υαλοπινάκων, διπλών-τριπλών υαλώσεων. Ο ρόλος των επιστρώσεων-διακένων-αερίων πλήρωσης, ΕΝ10077 Ασφάλεια-Προστασία Πολυστρωµατικοί υαλοπίνακες (laminated) ΕΝ14449 Υαλοπίνακες µε επιπρόσθετη θερµική κατεργασία, (tempered) ΕΝ12150 Ασφάλεια έναντι πτώσης, ΕΝ12600 Ασφάλεια έναντι εξωτερικών επιβουλών, ΕΝ356, ΕΝ1063 Παθητική Πυροσπροστασία Δοµική πυροπροστασία ΕΝ13501 Πιστοποιήσεις Διαδικασία πιστοποίησης-αποδοχής σύµφωνα µε CPR 305/201, CE marking, δήλωση επίδοσης. Οδηγός αποδοχής κατά την παραλαβή έργου.

3 Θερμομόνωση

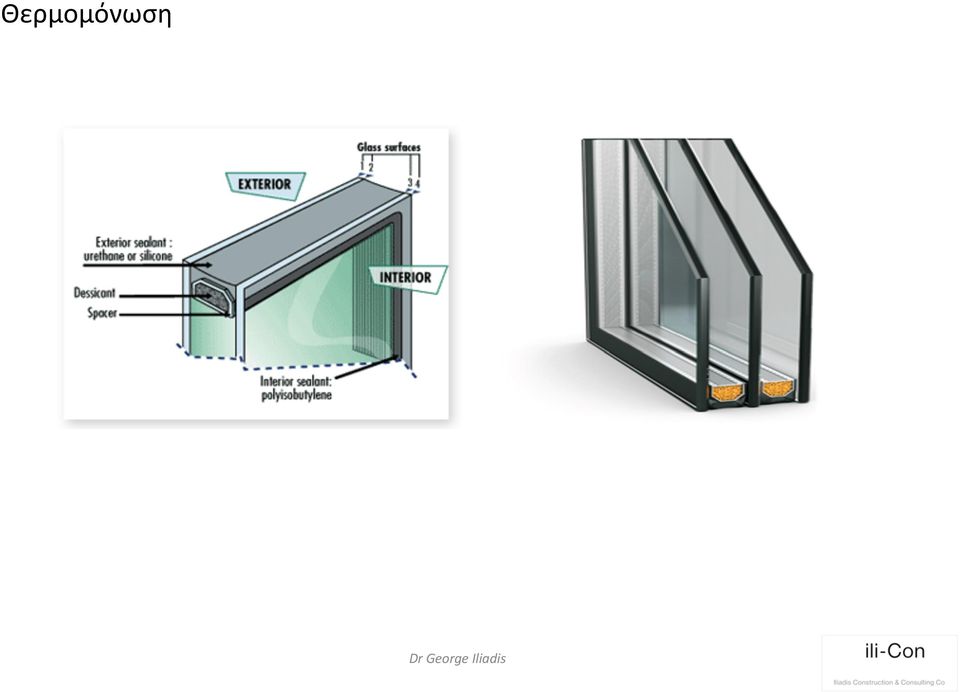

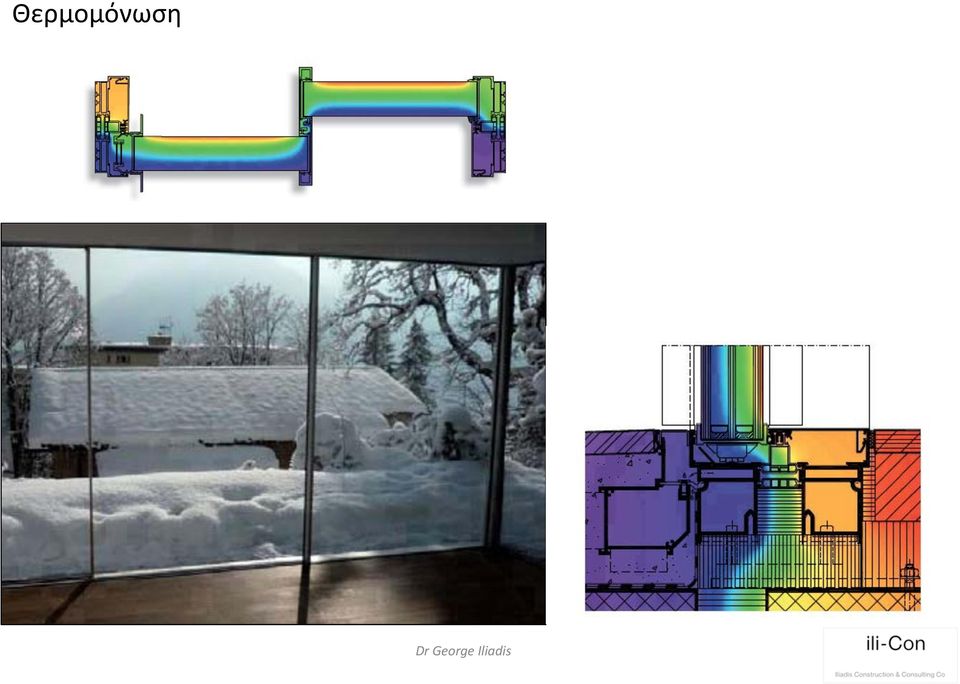

7 Θερμομόνωση Αγωγή Συναγωγή Ακτινοβολία

8 Θερμομόνωση Ug = 5,8 W/m 2 K - 10 C 1 C 20 C

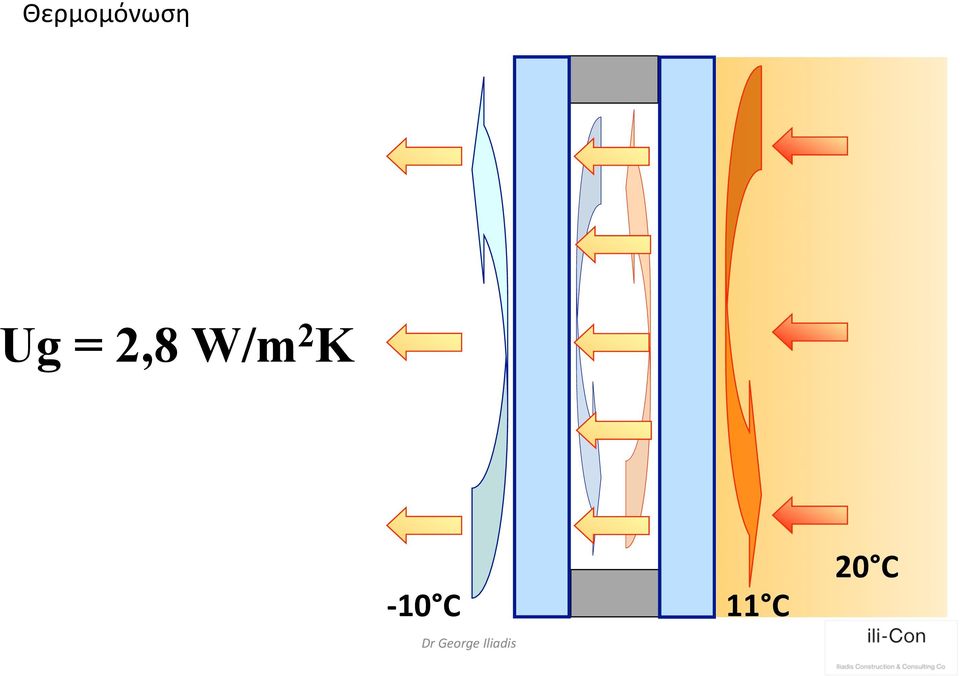

9 Θερμομόνωση Ug = 2,8 W/m 2 K - 10 C 11 C 20 C

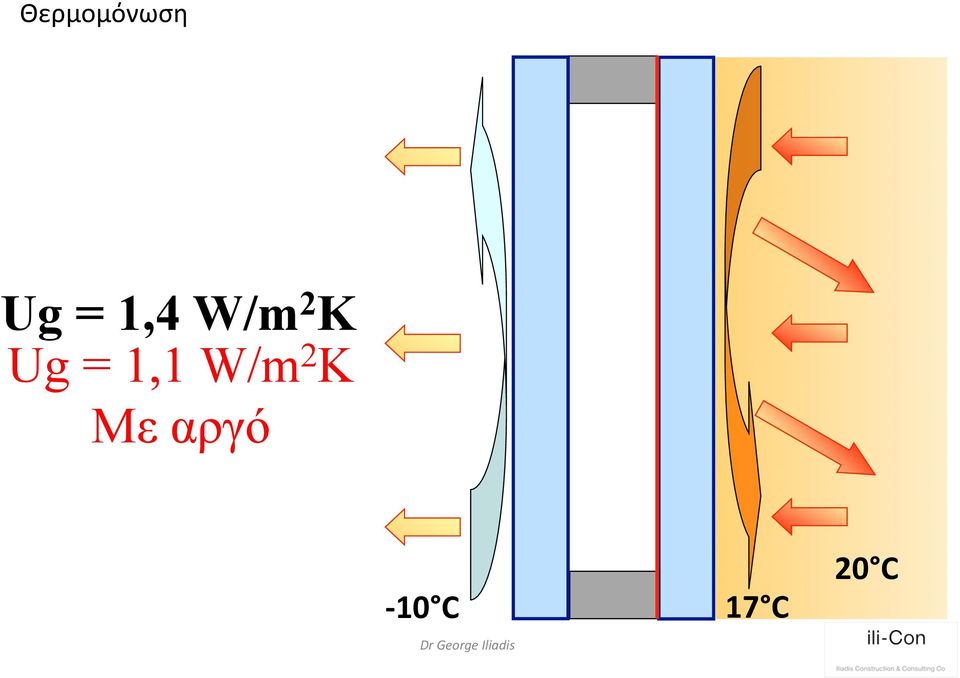

10 Θερμομόνωση Ug = 1,4 W/m 2 K Ug = 1,1 W/m 2 K Με αργό - 10 C 17 C 20 C

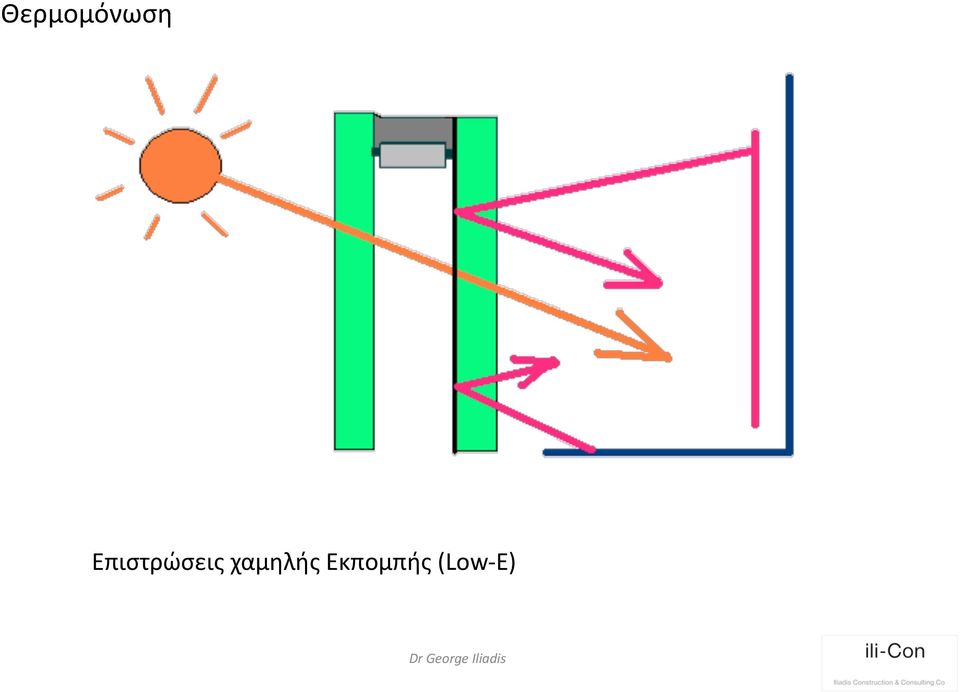

11 Θερμομόνωση Επιστρώσεις χαμηλής Εκπομπής (Low- E)

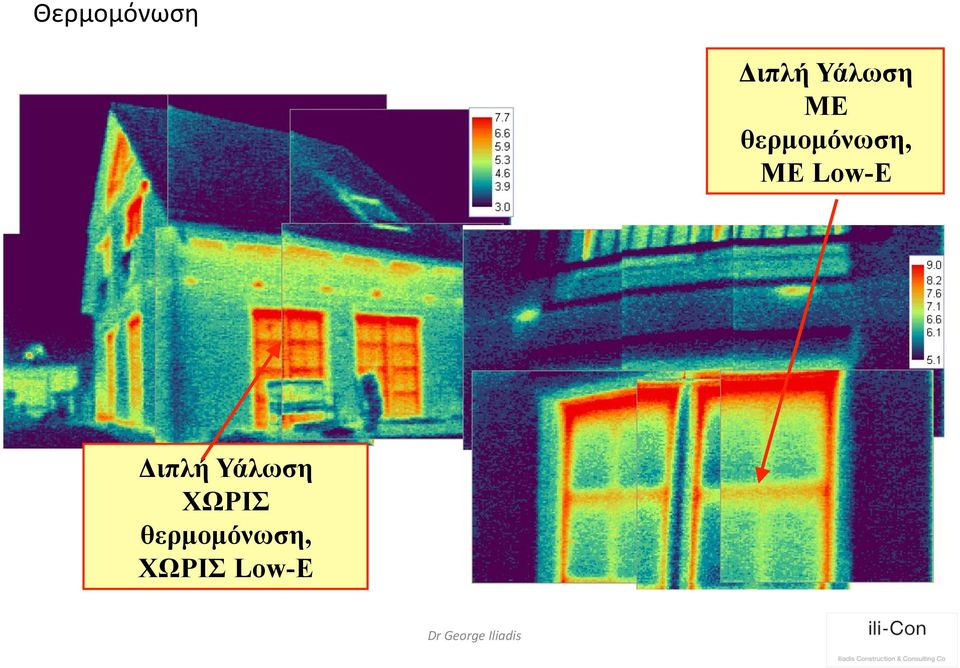

12 Θερμομόνωση Διπλή Υάλωση ΜΕ θερµοµόνωση, ΜΕ Low-E Διπλή Υάλωση ΧΩΡΙΣ θερµοµόνωση, ΧΩΡΙΣ Low-E

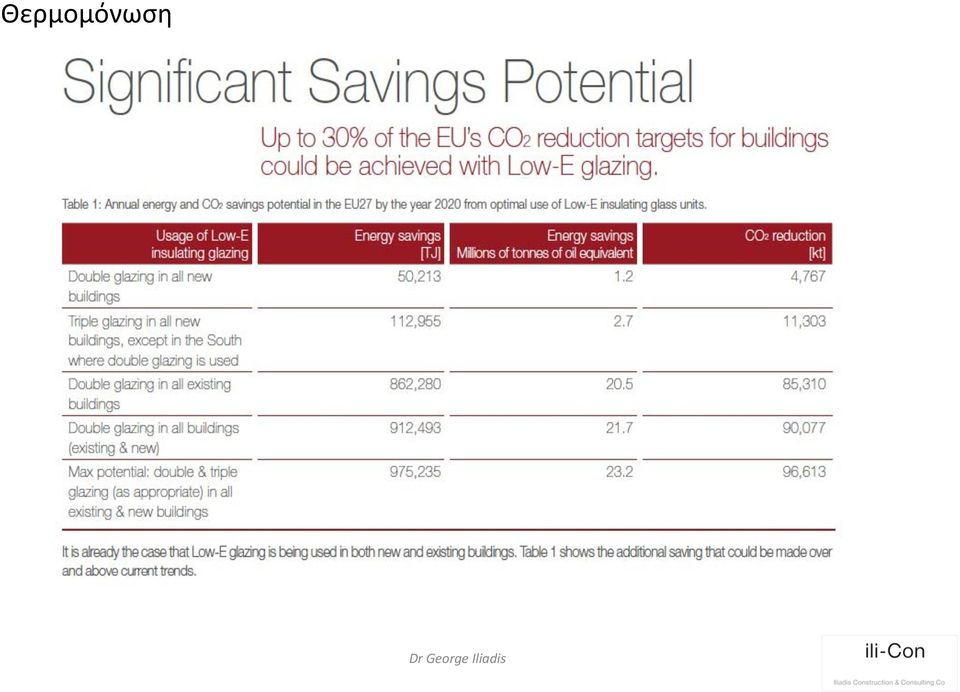

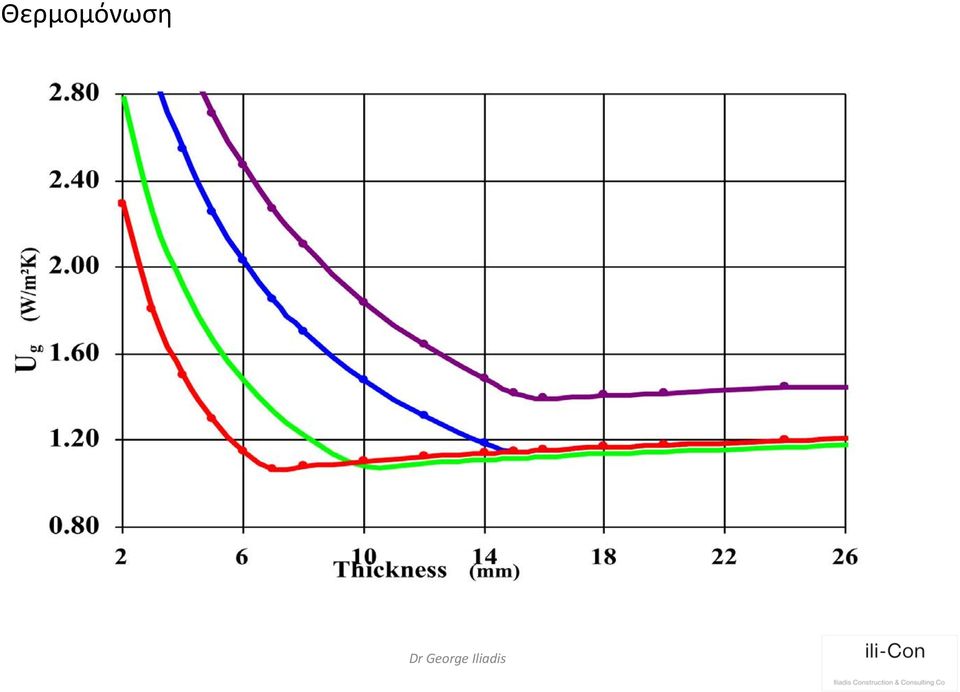

15 Θερμομόνωση Φως Ανακλαστικότητα Φωτός Ενέργεια LT Περατότητα φωτός Ανακλαστικότητα Ενέργειας g Συνολική περατότητα ηλιακής ακτινοβολούμενης ενέργειας

16 Θερμομόνωση LIGHT Solar Heating Solar heating reduced by the glazing

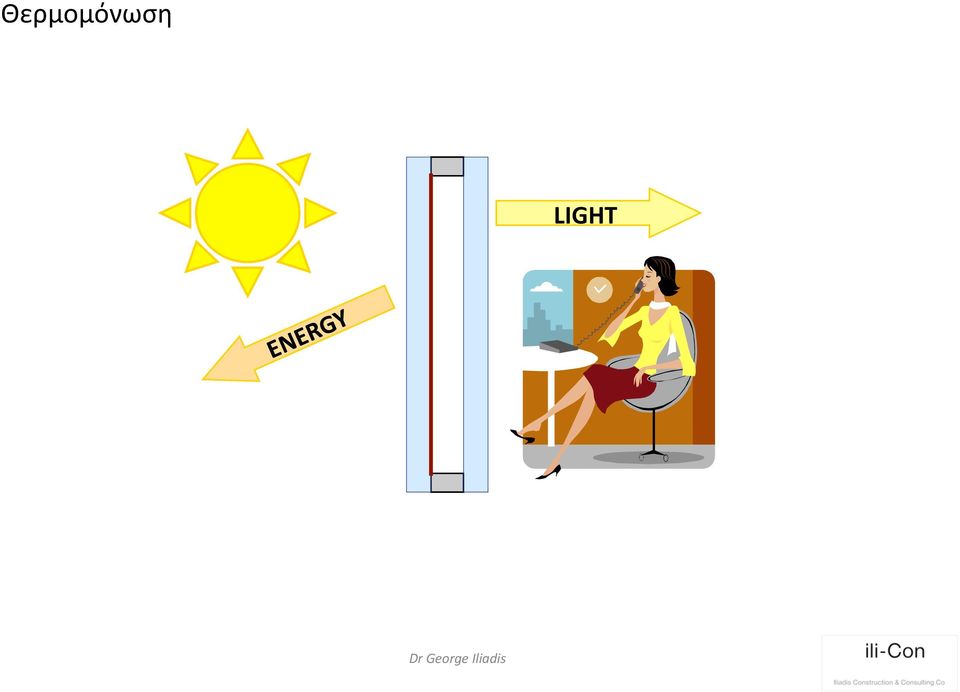

17 Θερμομόνωση LIGHT

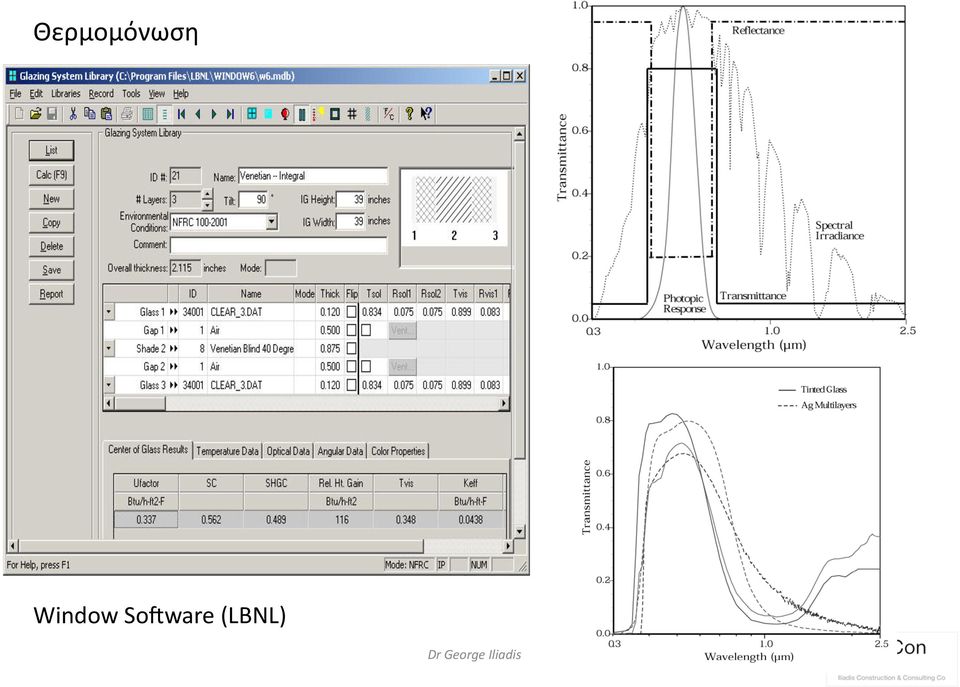

19 Θερμομόνωση Window SoWware (LBNL)

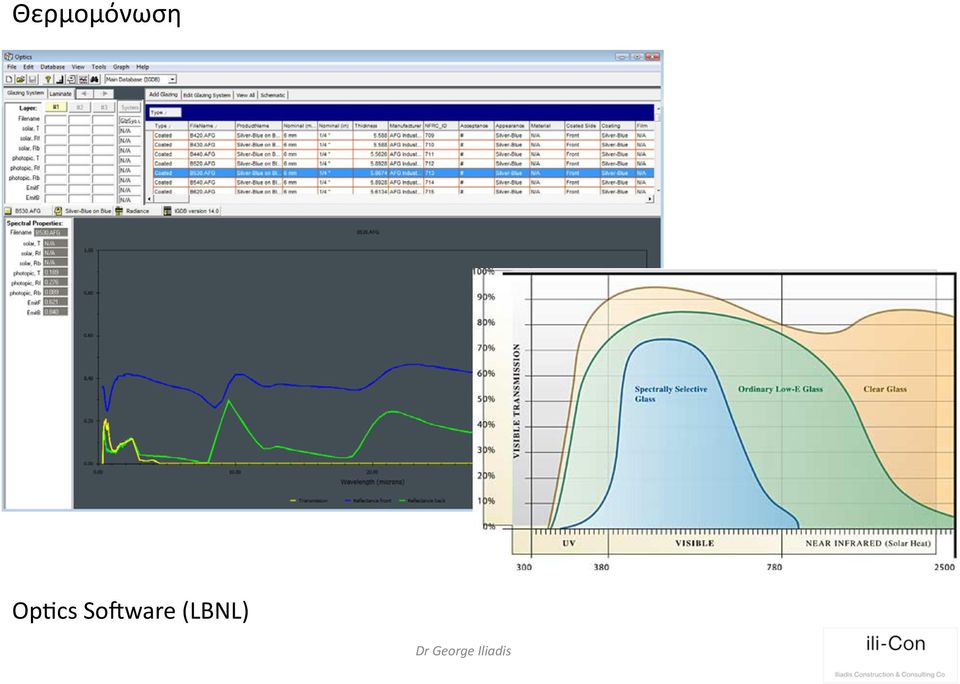

20 Θερμομόνωση Op\cs SoWware (LBNL)

25 Θερμομόνωση Ανάγκη για έλεγχο ακτινοβολίας Χρήση υαλοπινάκων με αυξημένη απορρόφηση ενέργειας Αυξημένες Θερμικές Τάσεις Κίνδυνος Θραύσης από Θερμικές Τάσεις

26 Θερμομόνωση! Ποσοστό απορρόφησης ενέργειας του υαλοπίνακα! Κλιματολογικές Συνθήκες! Κατάσταση των ακμών των υαλοπινάκων! Μέγεθος και πάχος υαλοπίνακα! Υλικό επικάλυψης ακμών! Τρόπος τοποθέτησης / Πλαίσιο! Εξωτερική σκίαση! Εσωτερική σκίαση! Εσωτερικές θερμαντικές ή κλιματιστικές διατάξεις! Μόνιμες κατασκευές πίσω απο τον υαλοπίνακα! Τύπος υάλωσης

27 Θερμομόνωση Βασική Θερμοκρασιακή Διαφορά Μόνιμες κατασκευές πίσω απο τον υαλοπίνακα Τύπος Σκίασης / Παράγοντας Σκίασης Τύπος Πλαισίου / Παράγοντας Πλαισίου Σύστημα σκίασης /Περσίδες Μέγιστη Θερμοκρασιακή Διαφορά

28 Θερμομόνωση Ασφαλής Θερμοκρασιακή Διαφορά 40C Περιμετρική Επιφάνεια της Υάλωσης (όσο μεγαλύτερη τόσο χειρότερα) Μέγιστη Θερμοκρασιακή Διαφορά < Διορθωμένη Ασφαλής Θερμοκρασιακή Διαφορά

31 Project: Star City Cinemas, Athens, Greece Year:2007 Products: Frameless Glass facade Architect: Diarchon SA

32 Project: Onassis Foundation Cultural Center, Athens, Greece Year:2009 Products: Frameless Safety Glass, Fire Protection Doors, Entrance doors Architect: Architecture Studio, France

33 Παρεμβάσεις στο Κέλυφος Μεγάλης Κλίμακας facade Project: Taichung Cultural Center Competition Year: 2013 Products: Stainless steel framed facade Architect: Sakellaridou, Batzios, et al

34 Ασφάλεια- Προστασία

35 Ασφάλεια- Προστασία EN12600

38 Ασφάλεια- Προστασία EN PROVINI ca 876 x 1938 mm hmin ca 50 kg

39 Ασφάλεια- Προστασία EN356- A

40 Ασφάλεια- Προστασία EN356- B

44 Project:Belgian Embassy, Athens, Greece Year:2012 Products: Thermfix Vario Stainless steel, FB4Unico Steel, FB4 Architect: MVS & Associates

47 Ασφάλεια- Προστασία Θερμικά σκληρυμένος Υαλοπίνακας (Tempered Glass) EN12150

48 Ασφάλεια- Προστασία Στρωματοποιημένος Υαλοπίνακας (laminated glass) EN14449

49 Παθητική Πυροπροστασία EN

50 Παθητική Πυροπροστασία E, Ακεραιότητα έναντι φωτιάς, Integrity EW, Ακεραιότητα έναντι φωτιάς και μειωμένη περατότητα με ακτινοβολία Integrity & Radia\on EI, Μόνωση & Ακεραιότητα έναντι φωτιάς, Integrity & Insulaqon

51 Παθητική Πυροπροστασία

52 Παθητική Πυροπροστασία EI

56

57

58 Εφαρμογή Εμπορικό Κτίριο Κατοικία Διακόσμηση/άλλο Χρήση Περιοχή Χρήση Περιοχή Αισθητική Διαστάσεις Αισθητική Διαστάσεις Διαστάσεις Τοποθέτηση Τοποθέτηση Αλλες απαιτήσεις Αλλες απαιτήσεις

59 Εφαρµογή Εμπορικό Κτίριο Χρήση Ειδικές απαιτήσεις, Εμπειρία, Ομοιες κατασκευές, Πρώτη κατευθυνση Γραφεία Εµπορικό Βιοµηχ. Χώρος Αεροδρόµιο Αθλητικές Εγκ. Ξενοδοχείο Περιοχή Απαιτήσεις Θερμομόνωσης, Επιτρεπτές ανακλαστικότητες, Απαιτήσεις Ανεμοπίεσης Προσανατολισµός Εντος η εκτος Πόλης Υψόµετρο Αισθητική Εγκριση επιλογών Χρωµατισµός Ανακλαστικότητα Διαστάσεις Πλάτος Υψος Υπολογισμός πάχους Ειδος Πλαισίου Τοποθέτηση Κατακόρυφα/Οριζόντια Είδος επεξεργασίας Οριστικοποίηση Μεγεθών Αλλες απαιτήσεις Αν υπάρχουν ρυθμίζουμε, αν όχι προτείνουμε Πυροπροστασία Ασφάλεια Ηχοµείωση

60 Πιστοποιήσεις Σήμανση CE (CE marking) Αρχικές δοκιμές τύπου (ITT) Δήλωση Επίδοσης Σύστημα Ελέγχου παραγωγής (FPC) Πιστοποιημένο ή όχι, ανάλογα με το σύστημα (System 1,2,3,4)

61 Πιστοποιήσεις

62 Πιστοποιήσεις EN 356 Glass in building - Security glazing - Testing and classification of resistance against manual attack EN 410 Glass in building - Determination of luminous and solar characteristics of glazing EN Glass in building - Basic soda lime silicate glass products - Part 1: Definition and general physical and mechanical properties EN Glass in building - Basic soda lime silicate glass products - Part 2: - Float glass EN Glass in building - Basic soda lime silicate glass products - Part 4: Drawn sheet glass EN Glass in building - Basic soda lime silicate glass products - Part 5: Patterned glass EN 673 Glass in building - Determination of thermal transmittance (U value) - Calculation method EN 1063 Glass in building - Security glazing - Testing and classification of resistance against bullet attack EN Glass in building - Coated glass - Part 1: Definitions and classification EN Glass in building - Coated glass - Part 2: Requirements and test methods for class A, B and S coatings EN Glass in building - Coated glass - Part 3: Requirements and test methods for class C and D coatings EN :2000 Glass in building - Thermally toughened soda lime silicate safety glass - Part 1: Definition and description

63 Πιστοποιήσεις EN Glass in building - Pendulum test - Impact test method and classification for flat glass EN Glass in building - Glazing and airborne sound insulation Product descriptions and determination of properties EN Glass in building - Determination of the emissivity pren Glass in building - Design of glass panes EN Fire classification of construction products and building elements - Part 1: Classification using test data from reaction to fire tests EN Fire classification of construction products and building elements -Part 2: Classification using data from fire resistance tests, excluding ventilation services EN Fire classification of construction products and building elements - Part 5: Classification using data from fire exposure roof tests EN Glass in building - Security glazing - Testing and classification of resistance against explosion pressure EN Glass in building - Laminated glass and laminated safety glass - Evaluation of conformity/ Product standard EN , Glass in building Basic alkaline earth silicate glass products - Part 1: Float glass

64 Πιστοποιήσεις pren , Glass in building - Heat soaked thermally toughened soda lime silicate safety glass Part 1: Definition and description pren , Glass in building Thermally toughened alkaline earth silicate safety glass - Part 1:Definition and description EN ISO :1998, Glass in building Laminated glass and laminated safety glass - Part 1:Definitions and description of component parts (ISO :1998) EN ISO :1998, Glass in building Laminated glass and laminated safety glass - Part 2: Laminated safety glass (ISO :1998) EN ISO :1998, Glass in building Laminated glass and laminated safety glass - Part 3: Laminated glass (ISO :1998) EN ISO :1998, Glass in building Laminated glass and laminated safety glass - Part 4: Test methods for durability (ISO :1998) EN ISO :1998, Glass in building Laminated glass and laminated safety glass - Part 5: Dimensions and edge finishing (ISO :1998) EN ISO :1998, Glass in building Laminated glass and laminated safety glass - Part 6: Appearance (ISO :1998)

65 Πιστοποιήσεις Annex I Date of CE marking and publication of standards No. of Standard Product Start Date CE Marking* Date of Publication** EN Basic soda lime silicate glass 06 EN 572-9:2004 EN Mirrors 10 EN :2008 EN Coated glass 06 EN 1096:2004 EN Insulating glass units 07 EN : A2:2010 The amendments do not affect the declared characteristics. EN Heat strengthened soda lime silicate glass 06 EN :2004 EN Thermally toughened soda lime silicate safety glass 06 EN :2004 EN Heat-soaked thermallytoughened soda lime silicate safety glass 07 EN :2005 EN Laminated glass and laminated safety glass 07 EN 14449: AC:2005 There is nothing to explain as the CE marking started after the corrigendum. EN Borosilicate glass 06 EN :2004 EN Glass ceramics 06 EN :2004 EN Chemically strengthened soda lime glass 06 EN :2004 EN Thermally toughened borosilicate safety glass 06 EN :2004 EN Basic alkaline earth silicate glass 06 EN :2004 EN Thermally toughened alkaline earth silicate safety glass 07 EN :2005 EN Glass blocks and pavers 10 EN :2007 * For CE marking on sticker or invoice only. Note that the dates mentioned in this table are the dates from which CE marking was mandatory (date of withdrawal of the possible national standard on the same subject). CE marking was already possible one year before (date of co-existence of this possible national standard with the new EN standard). Therefore, some companies may have started the CE marking of their product the year before that indicated in the table, and so can indicate that year on their CE marking label. **For DoP only. 1 : EN covers the following soda lime silicate glass products: float glass, polished wired glass, drawn sheet glass, patterned glass, wired patterned glass, wired and unwired channel shaped glass. Glass for Europe Guide to the Construction Products Regulation

66 Πιστοποιήσεις Δήλωση Επίδοσης Declara\on of Performance (DoP) Annex II Glass industry model for a declaration for one product only DECLARATION OF PERFORMANCE ABC123 Laminated glass intended to be used in buildings and construction work AnyCo Ltd, PO Box 21 B-1050 Brussels EN 14449: 2005 Bullet resistance: Notified production control certification body No Essential characteristics AVCP systems Performance Safety in the case of fire Resistance to fire 1 NPD Reaction to fire 3, 4 NPD External fire performance 3, 4 NPD Safety in use Bullet resistance 1 BR1S Explosion resistance 1 NPD Burglar resistance 3 NPD Pendulum body impact resistance 3 1B1 Resistance against sudden temperature changes and temperature differentials (K) 4 40K Wind, snow, permanent and imposed load resistance 4 NPD Protection against noise Direct airborne sound reduction (db) 3 NPD Thermal properties Declared emissivity U-value (W/m²K) Radiation properties Light transmission Light reflection Solar energy characteristics Solar transmission Solar reflection Solar factor ,89 5,2 W/m²K 0,83 0,08/0,08 0,59 0,06/0,06 NPD Durability 3 PASS The performance of the product identified is in conformity with the declared performance above. This declaration of performance is issued under the sole responsibility of the manufacturer. Signed for and on behalf of the manufacturer by: Name and function Place and date of issue Signature Glass for Europe Guide to the Construction Products Regulation

67 Πιστοποιήσεις Declaration of performance (Article 4) 1. When a construction product is covered by a harmonised standard or conforms to a European Technical Assessment which has been issued for it, the manufacturer shall draw up a declaration of performance when such a product is placed on the market. The declaration of conformity has been replaced by the DoP. The DoP is required for CE marking purposes.

68 Πιστοποιήσεις Declaration of performance (Article 4) 2. When a construction product is covered by a harmonised standard or conforms to a European Technical Assessment which has been issued for it, information in any form about its performance in relation to the essential characteristics, as defined in the applicable harmonised technical specification, may be provided only if included and specified in the declaration of performance except where, in accordance with Article 5, no declaration of performance has been drawn up. The DoP sets down the information that has to be declared for CE marking on the basis of the hen.

69 Πιστοποιήσεις Declaration of performance (Article 4) 3. By drawing up the declaration of performance, the manufacturer shall assume responsibility for the conformity of the construction product with such declared performance. In the absence of objective indications to the contrary, Member States shall presume the declaration of performance drawn up by the manufacturer to be accurate and reliable. Unlike the old declaration of conformity, which guaranteed conformity and, indirectly, durability of products, the DoP only provides product performances. Manufacturers are responsible for ensuring the accuracy of the declared performances and the continuing durability of the product according to the relevant hen.

74 Ευχαριστώ για την προσοχή σας
