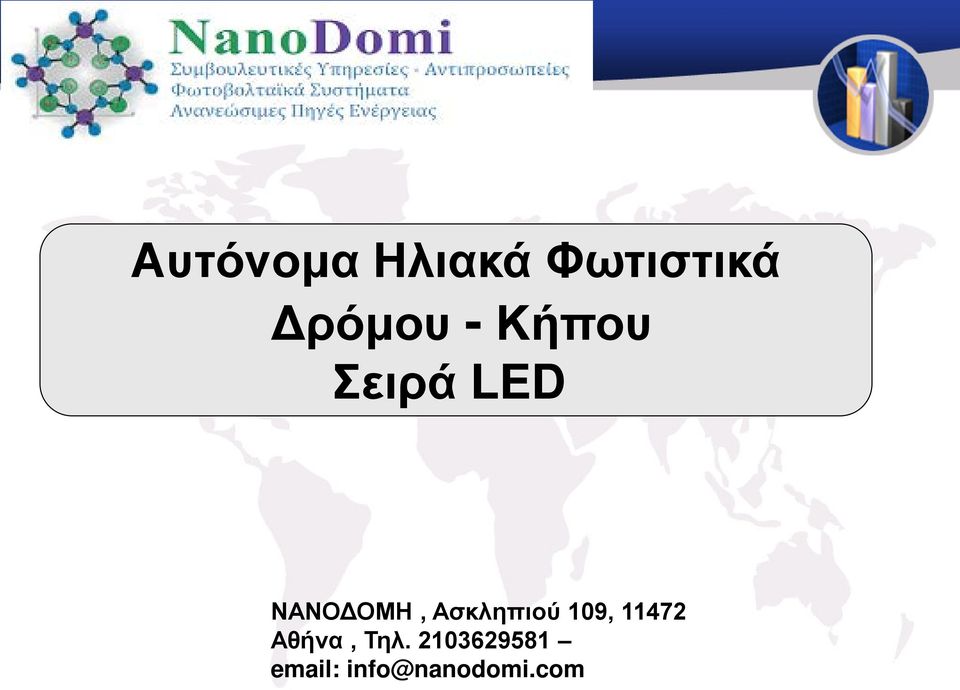

1 Αυτόνομα Ηλιακά Φωτιστικά Δρόμου - Κήπου Σειρά LED ΝΑΝΟΔΟΜΗ, Ασκληπιού 109, Αθήνα, Τηλ info@nanodomi.com

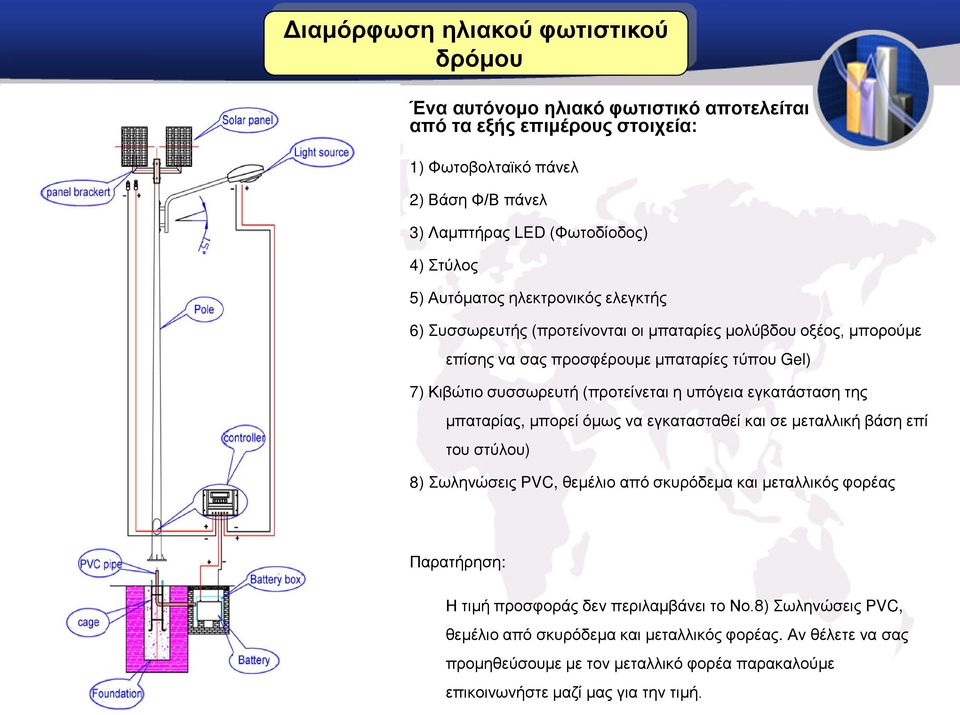

2 Διαμόρφωση ηλιακού φωτιστικού δρόμου Ένα αυτόνομο ηλιακό φωτιστικό αποτελείται από τα εξής επιμέρους στοιχεία: 1) Φωτοβολταϊκό πάνελ 2) Βάση Φ/Β πάνελ 3) Λαμπτήρας LED (Φωτοδίοδος) 4) Στύλος 5) Αυτόματος ηλεκτρονικός ελεγκτής 6) Συσσωρευτής (προτείνονται οι μπαταρίες μολύβδου οξέος, μπορούμε επίσης να σας προσφέρουμε μπαταρίες τύπου Gel) 7) Κιβώτιο συσσωρευτή (προτείνεται η υπόγεια εγκατάσταση της μπαταρίας, μπορεί όμως να εγκατασταθεί και σε μεταλλική βάση επί του στύλου) 8) Σωληνώσεις PVC, θεμέλιο από σκυρόδεμα και μεταλλικός φορέας Παρατήρηση: Η τιμή προσφοράς δεν περιλαμβάνει το Νο.8) Σωληνώσεις PVC, θεμέλιο από σκυρόδεμα και μεταλλικός φορέας. Αν θέλετε να σας προμηθεύσουμε με τον μεταλλικό φορέα παρακαλούμε επικοινωνήστε μαζί μας για την τιμή.

(προτείνεται η υπόγεια εγκατάσταση της μπαταρίας, μπορεί όμως να εγκατασταθεί και σε μεταλλική βάση επί του στύλου) 8) Σωληνώσεις PVC, θεμέλιο από σκυρόδεμα και μεταλλικός φορέας

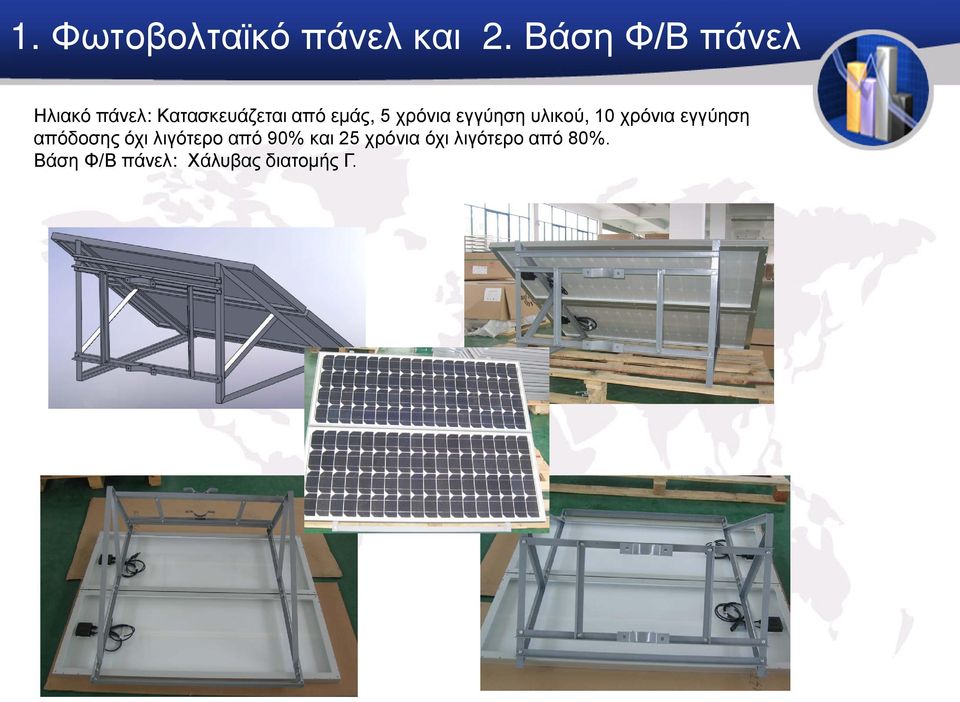

3 1. Φωτοβολταϊκό πάνελ και 2. Βάση Φ/Β πάνελ Ηλιακό πάνελ: Κατασκευάζεται από εμάς, 5 χρόνια εγγύηση υλικού, 10 χρόνια εγγύηση απόδοσης όχι λιγότερο από 90% και 25 χρόνια όχι λιγότερο από 80%. Βάση Φ/Β πάνελ: Χάλυβας διατομής Γ.

4 4. Στύλος Ο στύλος είναι το τμήμα υποστήριξης όλου του αυτόνομου φωτιστικού. Ως εκ τούτου υπάρχουν υψηλές απαιτήσεις και συγκεκριμένες προδιαγραφές για την στιβαρότητα, το ύψος, την αντίσταση έναντι ανεμοπίεσης, και την αντοχή στη διάβρωση. Χρησιμοποιούμε χάλυβα Q235 προστατευμένο με 80μm πλαστικό στρώμα πρόληψης διάβρωσης της επιφάνειας. Μέγεθος στύλου No Αντικείμενο Στύλος 5 μέτρων Στύλος 6 μέτρων Στύλος 7 μέτρων Στύλος 8 μέτρων Άνω / Κάτω Διάμετρος Πάχος Χάλυβα Μέγεθος βάσης - οπές Ф65~Ф mm 260X260-φ12 Ф65~Ф mm 300X300-φ12 Ф76~Ф mm 300X300-φ12 Ф76~Ф mm 320X320-φ14 5 Στύλος 9 μέτρων Ф76~Ф mm 350X350-φ16

Χρησιμοποιούμε χάλυβα Q235 προστατευμένο με 80μm πλαστικό στρώμα πρόληψης διάβρωσης της επιφάνειας. Μέγεθος στύλου No.

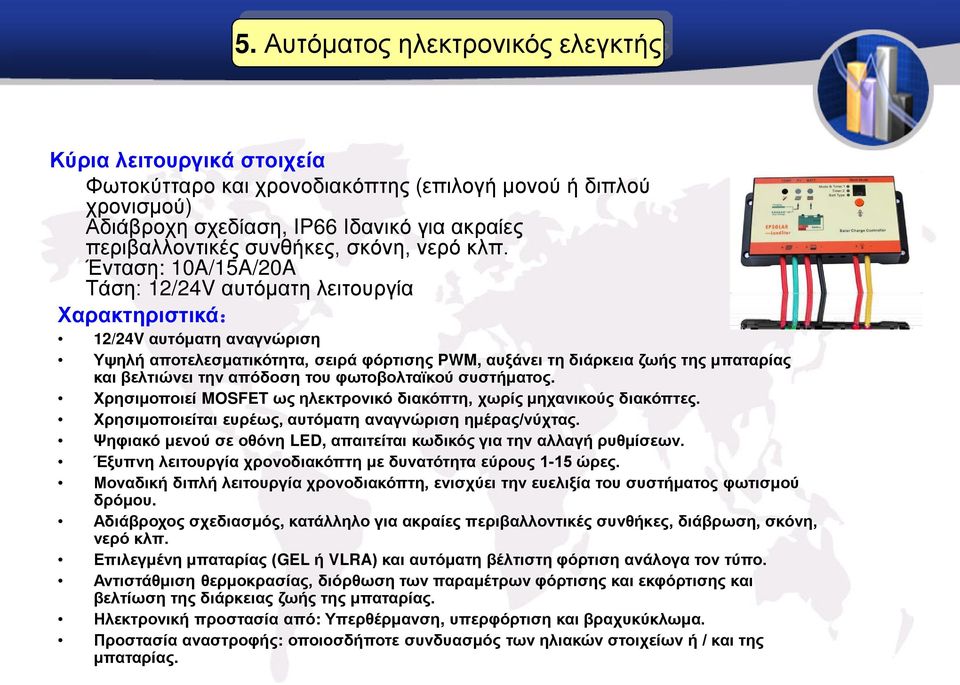

5 5. Αυτόματος ηλεκτρονικός ελεγκτής Κύρια λειτουργικά στοιχεία Φωτοκύτταρο και χρονοδιακόπτης (επιλογή μονού ή διπλού χρονισμού) Αδιάβροχη σχεδίαση, IP66 Ιδανικό για ακραίες περιβαλλοντικές συνθήκες, σκόνη, νερό κλπ. Ένταση: 10A/15A/20A Τάση: 12/24V αυτόματη λειτουργία Χαρακτηριστικά: 12/24V αυτόματη αναγνώριση Υψηλή αποτελεσματικότητα, σειρά φόρτισης PWM, αυξάνει τη διάρκεια ζωής της μπαταρίας και βελτιώνει την απόδοση του φωτοβολταϊκού συστήματος. Χρησιμοποιεί MOSFET ως ηλεκτρονικό διακόπτη, χωρίς μηχανικούς διακόπτες. Χρησιμοποιείται ευρέως, αυτόματη αναγνώριση ημέρας/νύχτας. Ψηφιακό μενού σε οθόνη LED, απαιτείται κωδικός για την αλλαγή ρυθμίσεων. Έξυπνη λειτουργία χρονοδιακόπτη με δυνατότητα εύρους 1-15 ώρες. Μοναδική διπλή λειτουργία χρονοδιακόπτη, ενισχύει την ευελιξία του συστήματος φωτισμού δρόμου. Αδιάβροχος σχεδιασμός, κατάλληλο για ακραίες περιβαλλοντικές συνθήκες, διάβρωση, σκόνη, νερό κλπ. Επιλεγμένη μπαταρίας (GEL ή VLRA) και αυτόματη βέλτιστη φόρτιση ανάλογα τον τύπο. Αντιστάθμιση θερμοκρασίας, διόρθωση των παραμέτρων φόρτισης και εκφόρτισης και βελτίωση της διάρκειας ζωής της μπαταρίας. Ηλεκτρονική προστασία από: Υπερθέρμανση, υπερφόρτιση και βραχυκύκλωμα. Προστασία αναστροφής: οποιοσδήποτε συνδυασμός των ηλιακών στοιχείων ή / και της μπαταρίας.

Ένταση: 10A/15A/20A Τάση: 12/24V αυτόματη λειτουργία Χαρακτηριστικά: 12/24V αυτόματη αναγνώριση Υψηλή αποτελεσματικότητα, σειρά φόρτισης PWM, αυξάνει τη διάρκεια ζωής της μπαταρίας και βελτιώνει την

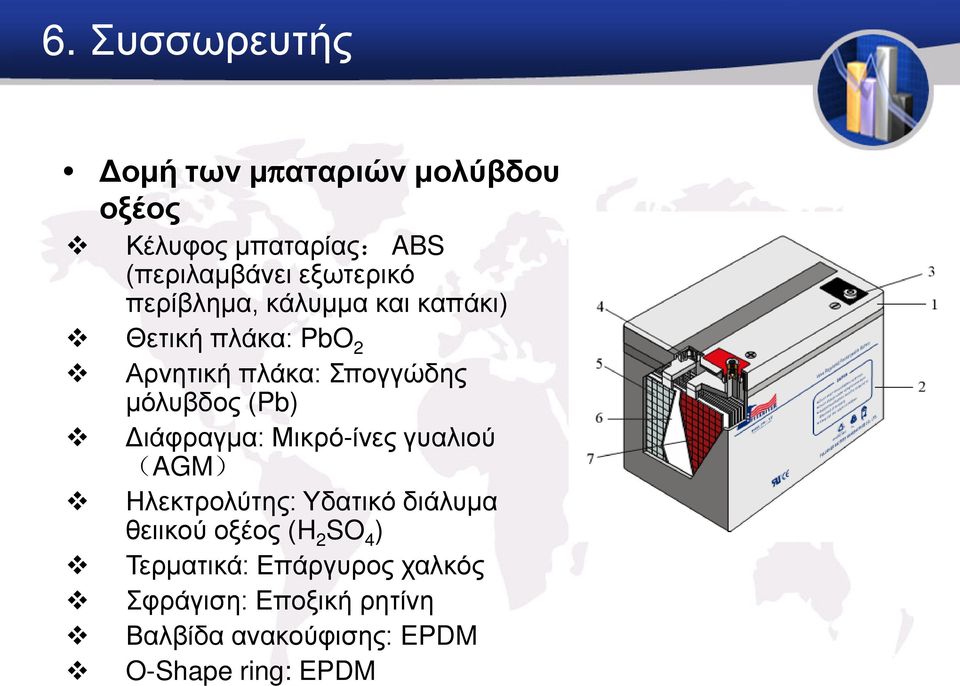

6 6. Συσσωρευτής Δομή των μπαταριών μολύβδου οξέος Κέλυφος μπαταρίας: ABS (περιλαμβάνει εξωτερικό περίβλημα, κάλυμμα και καπάκι) Θετική πλάκα: PbO 2 Αρνητική πλάκα: Σπογγώδης μόλυβδος (Pb) Διάφραγμα: Μικρό-ίνες γυαλιού (AGM) Ηλεκτρολύτης: Υδατικό διάλυμα θειικού οξέος (H 2 SO 4 ) Τερματικά: Επάργυρος χαλκός Σφράγιση: Εποξική ρητίνη Βαλβίδα ανακούφισης: EPDM O-Shape ring: EPDM

μόλυβδος (Pb) Διάφραγμα: Μικρό-ίνες γυαλιού (AGM) Ηλεκτρολύτης: Υδατικό διάλυμα θειικού οξέος

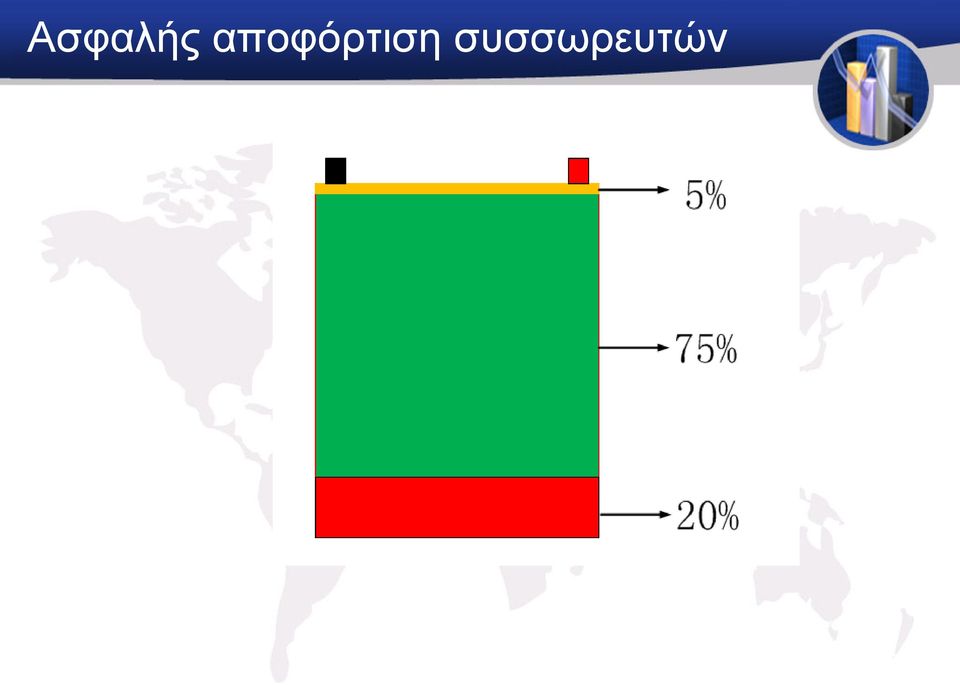

7 Ασφαλής αποφόρτιση συσσωρευτών

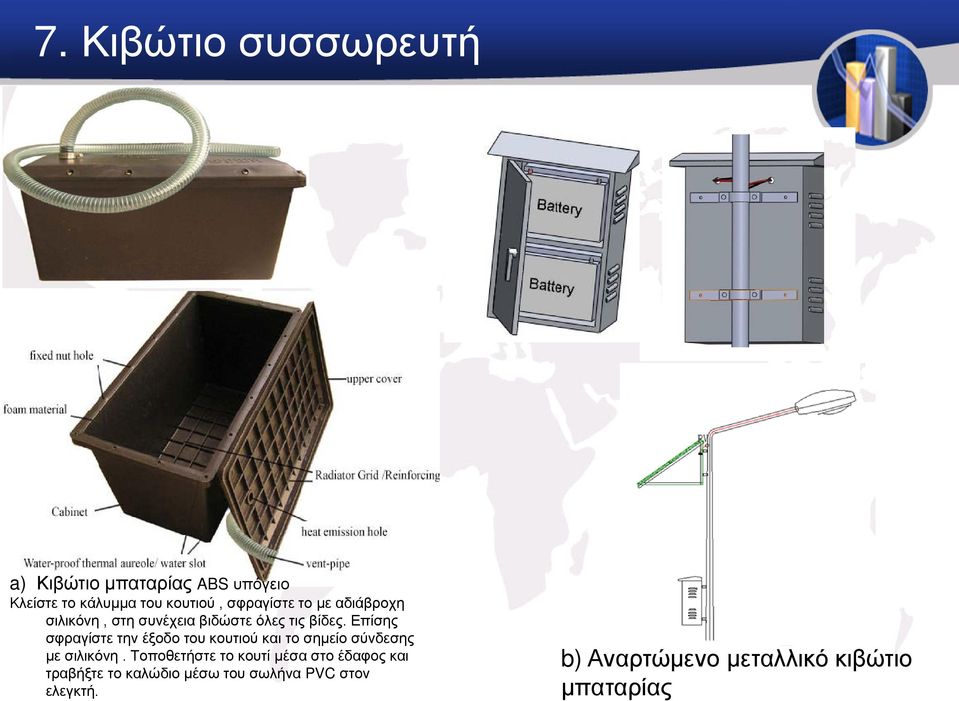

8 7. Κιβώτιο συσσωρευτή a) Κιβώτιο μπαταρίας ABS υπόγειο Κλείστε το κάλυμμα του κουτιού, σφραγίστε το με αδιάβροχη σιλικόνη, στη συνέχεια βιδώστε όλες τις βίδες. Επίσης σφραγίστε την έξοδο του κουτιού και το σημείο σύνδεσης με σιλικόνη. Τοποθετήστε το κουτί μέσα στο έδαφος και τραβήξτε το καλώδιο μέσω του σωλήνα PVC στον ελεγκτή. b) Αναρτώμενο μεταλλικό κιβώτιο μπαταρίας

Επίσης σφραγίστε την έξοδο του κουτιού και το σημείο σύνδεσης με σιλικόνη.

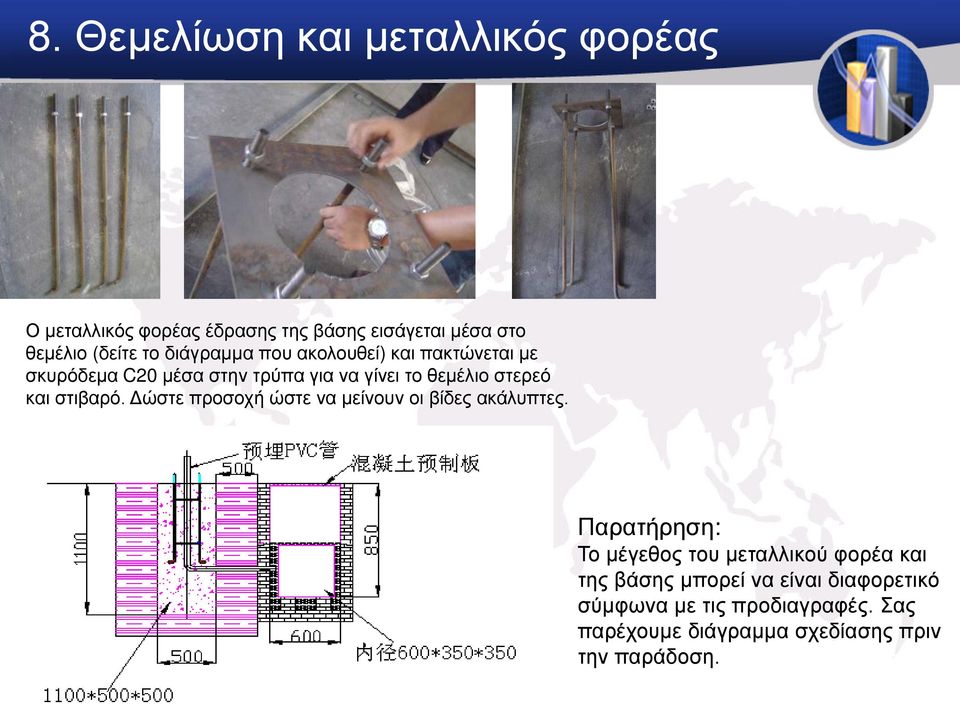

9 8. Θεμελίωση και μεταλλικός φορέας Ο μεταλλικός φορέας έδρασης της βάσης εισάγεται μέσα στο θεμέλιο (δείτε το διάγραμμα που ακολουθεί) και πακτώνεται με σκυρόδεμα C20 μέσα στην τρύπα για να γίνει το θεμέλιο στερεό και στιβαρό. Δώστε προσοχή ώστε να μείνουν οι βίδες ακάλυπτες. Παρατήρηση: Το μέγεθος του μεταλλικού φορέα και της βάσης μπορεί να είναι διαφορετικό σύμφωνα με τις προδιαγραφές. Σας παρέχουμε διάγραμμα σχεδίασης πριν την παράδοση.

στιβαρό. Δώστε προσοχή ώστε να μείνουν οι βίδες ακάλυπτες.

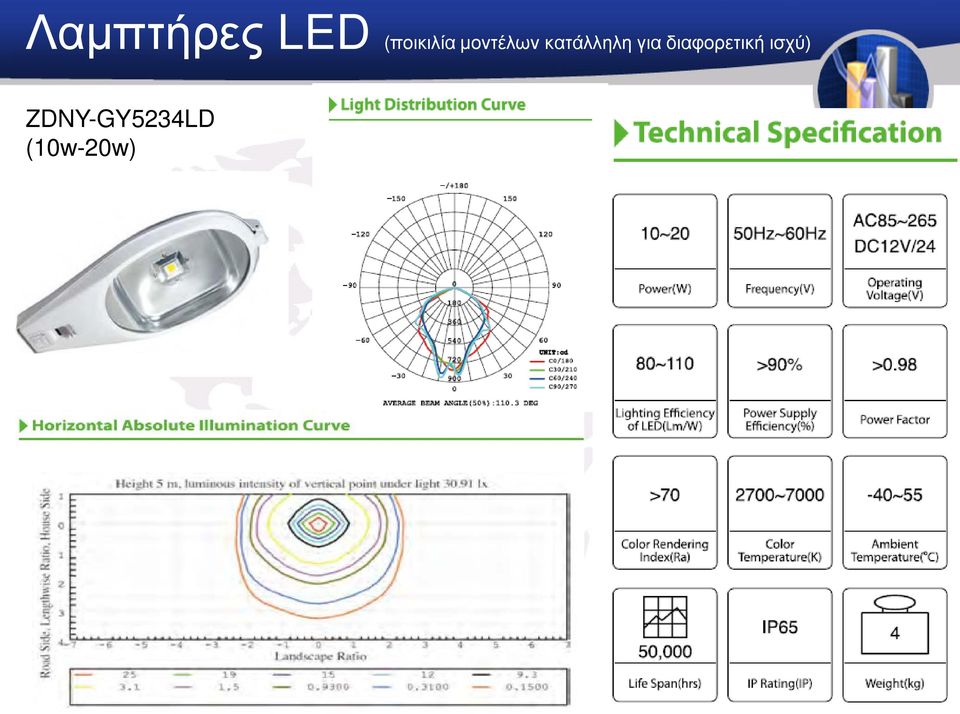

10 Λαμπτήρες LED (ποικιλία μοντέλων κατάλληλη για διαφορετική ισχύ) ZDNY-GY5234LD (10w-20w)

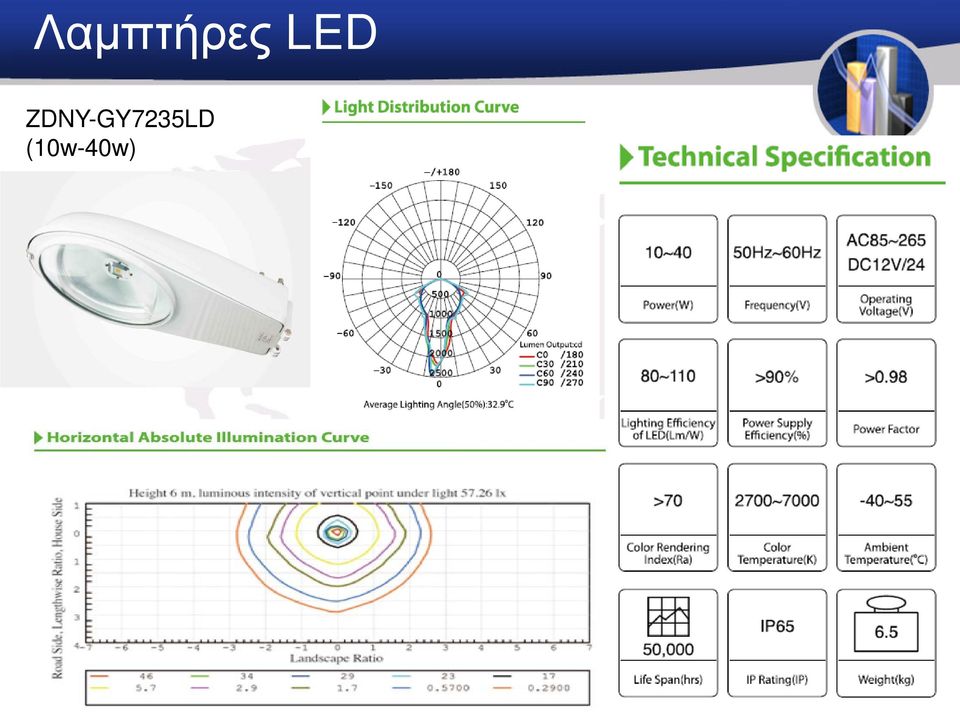

11 Λαμπτήρες LED ZDNY-GY7235LD (10w-40w)

12 Λαμπτήρες LED ZDNY-GY500LD (20w-40w)

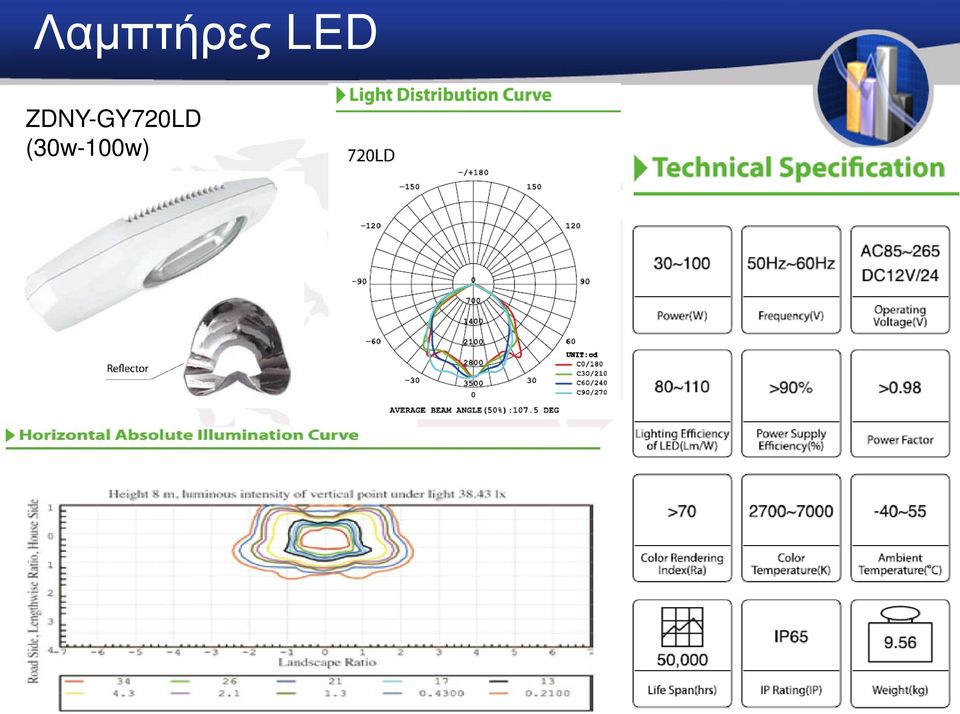

13 Λαμπτήρες LED ZDNY-GY720LD (30w-100w)

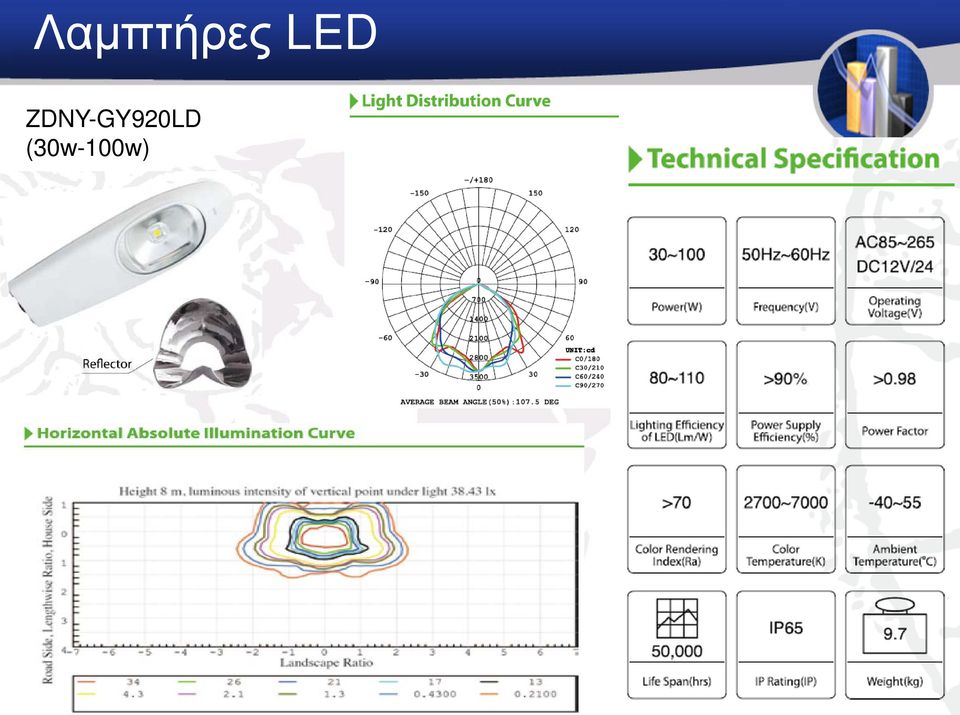

14 Λαμπτήρες LED ZDNY-GY920LD (30w-100w)

15 Λαμπτήρες LED ZDNY-GY750LD (40w-120w)

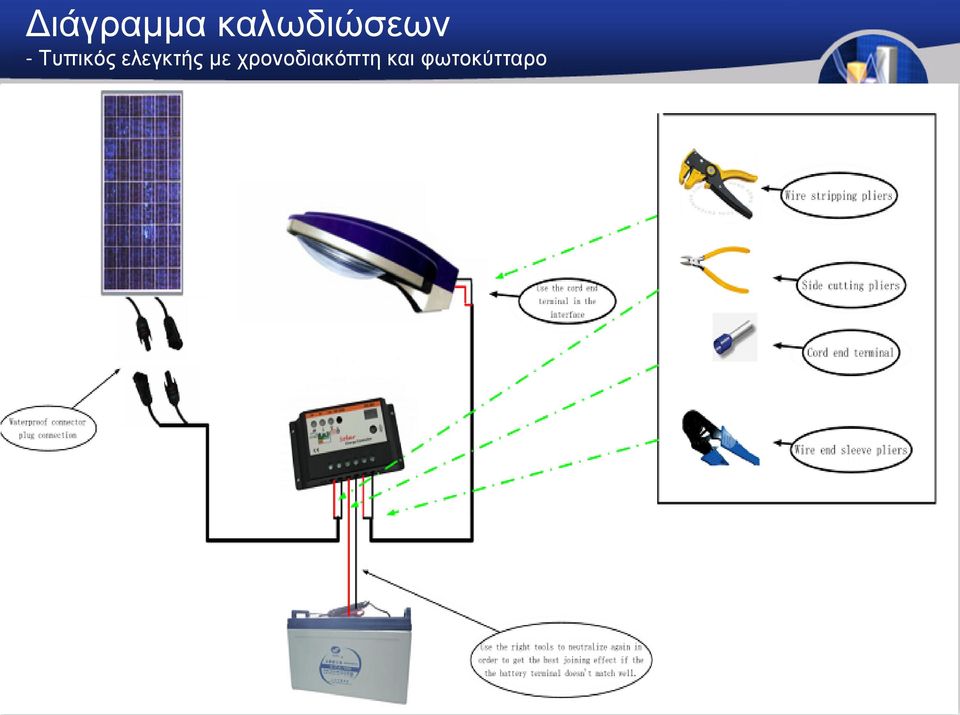

16 Διάγραμμα καλωδιώσεων - Τυπικός ελεγκτής με χρονοδιακόπτη και φωτοκύτταρο

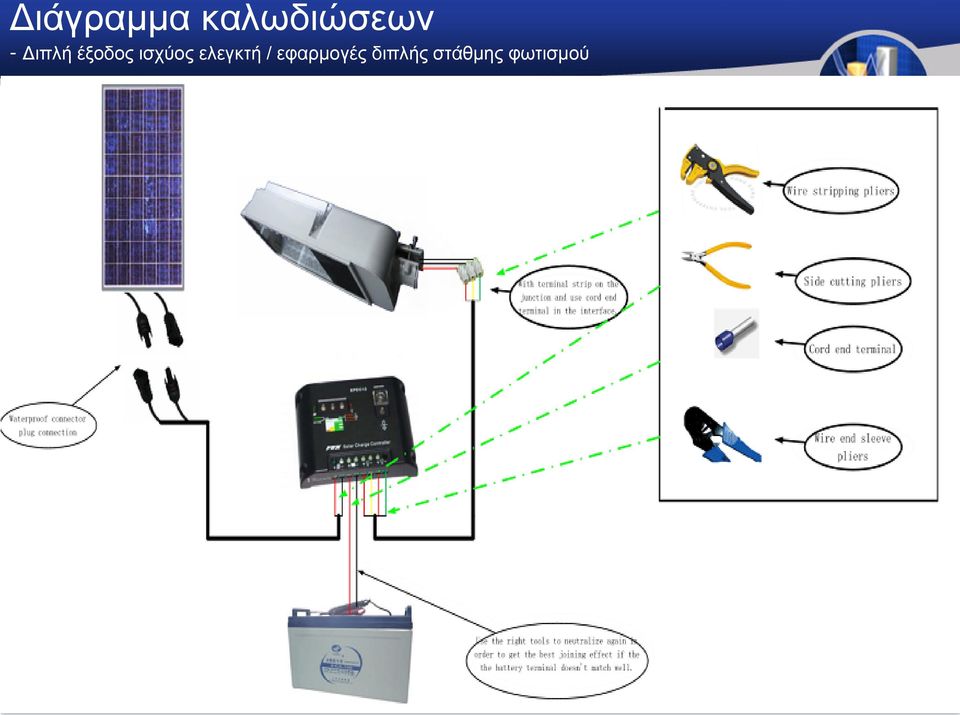

17 Διάγραμμα καλωδιώσεων - Διπλή έξοδος ισχύος ελεγκτή / εφαρμογές διπλής στάθμης φωτισμού

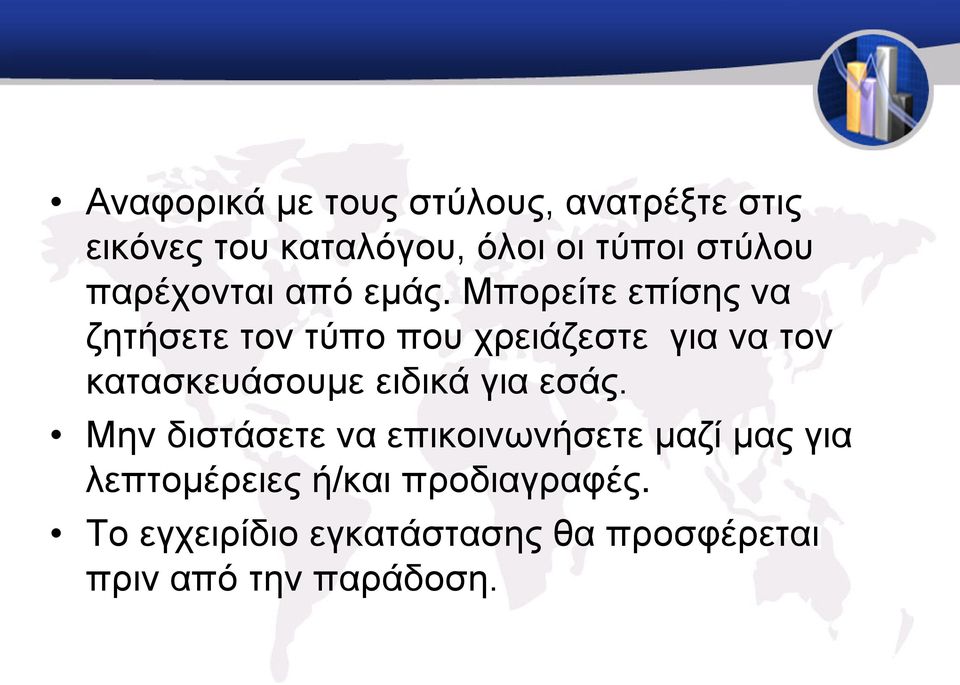

18 Αναφορικά με τους στύλους, ανατρέξτε στις εικόνες του καταλόγου, όλοι οι τύποι στύλου παρέχονται από εμάς. Μπορείτε επίσης να ζητήσετε τον τύπο που χρειάζεστε για να τον κατασκευάσουμε ειδικά για εσάς. Μην διστάσετε να επικοινωνήσετε μαζί μας για λεπτομέρειες ή/και προδιαγραφές. Το εγχειρίδιο εγκατάστασης θα προσφέρεται πριν από την παράδοση.

Μπορείτε επίσης να ζητήσετε τον τύπο που χρειάζεστε για να τον κατασκευάσουμε ειδικά

19 Εγγύηση Προϊόντων 1) Επισκευή προϊόντων Για βλάβες ή δυσλειτουργίες που δεν οφείλονται σε φυσικές καταστροφές ή κακό χειρισμό, η ΝanoDomi προσφέρει εγγύηση για τα κύρια μέρη του αυτόνομου φωτιστικού ως εξής: Μπαταρίες μολύβδου οξέος: Φώτα LED : Ηλιακός συλλέκτης: Ηλιακός ελεγκτής: 1 χρόνο. 1 χρόνο. 10 χρόνια. 1 χρόνο. 2) Εξαιρέσεις a. Η ΝanoDomi δεν μπορεί να προσφέρει εγγύηση/ευθύνη για κάποιον από τους παρακάτω λόγους : Σεισμούς, πλημμύρες, κεραυνούς και πάσης φύσεως θεομηνίες, πυρκαγιά που δεν προκλήθηκε από την συσκευή, εγκατάσταση ή χρήση από μη εξουσιοδοτημένο προσωπικό, κλοπή και βλάβη ή καταστροφή που προήλθε από κάθε άλλη πέραν της κανονικής κατάστασης λειτουργίας (λανθασμένη λειτουργία, κακός χειρισμός ή άλλα ζητήματα). b. Η ΝanoDomi δεν μπορεί να προσφέρει εγγύηση/ευθύνη αν δεν είναι ορθή η εγκατάσταση ή δεν έχουν ακολουθηθεί οι οδηγίες χρήσης. c. H ΝanoDomi δεν μπορεί να προσφέρει εγγύηση/ευθύνη για οποιαδήποτε ζημιά προκλήθηκε από τον συνδυασμό με προϊόν/ ανταλλακτικό τρίτου προμηθευτή.

Η ΝanoDomi δεν μπορεί να προσφέρει εγγύηση/ευθύνη για κάποιον από τους παρακάτω λόγους : Σεισμούς, πλημμύρες, κεραυνούς και πάσης φύσεως θεομηνίες, πυρκαγιά που δεν προκλήθηκε από την συσκευή,

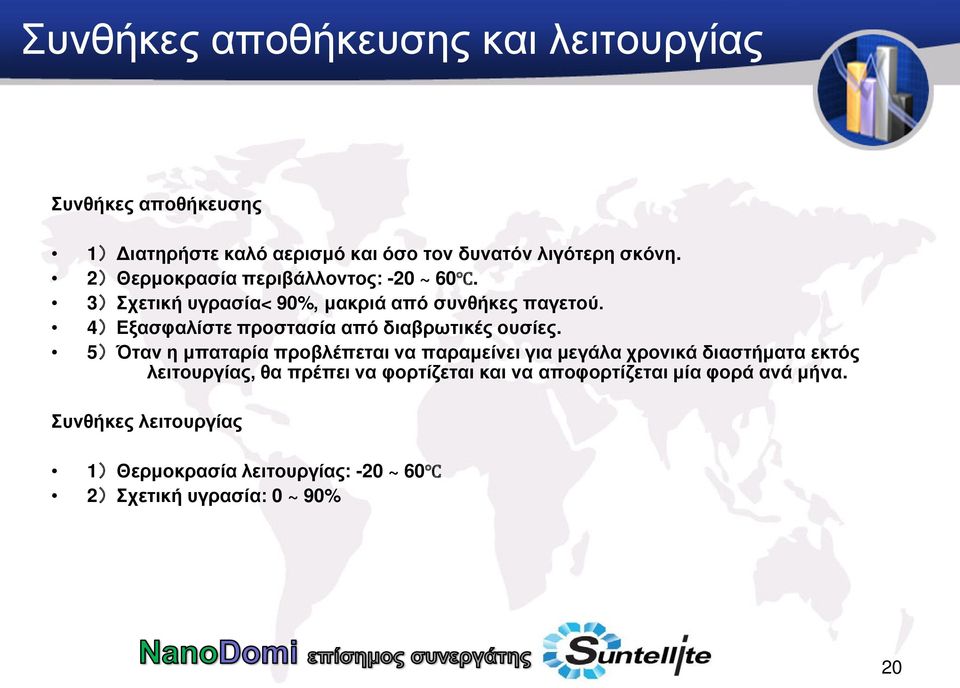

20 Συνθήκες αποθήκευσης και λειτουργίας Συνθήκες αποθήκευσης 1)Διατηρήστε καλό αερισμό και όσο τον δυνατόν λιγότερη σκόνη. 2)Θερμοκρασία περιβάλλοντος: -20 ~ 60. 3)Σχετική υγρασία< 90%, μακριά από συνθήκες παγετού. 4)Εξασφαλίστε προστασία από διαβρωτικές ουσίες. 5)Όταν η μπαταρία προβλέπεται να παραμείνει για μεγάλα χρονικά διαστήματα εκτός λειτουργίας, θα πρέπει να φορτίζεται και να αποφορτίζεται μία φορά ανά μήνα. Συνθήκες λειτουργίας 1)Θερμοκρασία λειτουργίας: -20 ~ 60 2)Σχετική υγρασία: 0 ~ 90% 20
