Ανανεώσιμες πηγές ενέργειας & προστασία του περιβάλλοντος

Transcript

1 Ανανεώσιμες πηγές ενέργειας & προστασία του περιβάλλοντος «Στο Κοινοβούλιο και στο Μέγαρο Μαξίμου., πρόκειται να τοποθετηθούν φωτοβολταϊκά συστήματα, με σκοπό την εξοικονόμηση ενέργειας και κατ επέκταση την προστασία του περιβάλλοντος». Έγινε άραγε το πρώτο βήμα; Είναι γνωστό, σύμφωνα με την Έκθεση ΣΤΕΡΝ το 2005, ότι οι ΕΝΕΡΓΕΙΑΚΕΣ ΕΚΠΟΜΠΕΣ ΑΕΡΙΩΝ του θερμοκηπίου CO 2 στα κτίρια ανέρχονται στο 8% του συνόλου. Τον Μάρτιο του 2007, το Συμβούλιο Κορυφής, απεφάσισε για την εξοικονόμηση ενέργειας κατά 20% με τη χρήση ΑΠΕ μέχρι το Η κρισιμότερη Συνδιάσκεψη για τις κλιματικές αλλαγές στο Μπαλί,.έληξε και η χώρα μας έχει ήδη προγραμματίσει δράσεις, που εγγυώνται την επίτευξη του στόχου για συγκράτηση των εκπομπών ρύπων στα 25% των εκπομπών του 1990 μέχρι το Εμείς σαν ενεργοί και υπεύθυνοι πολίτες, πώς μπορούμε να συμβάλλουμε στην προστασία του περιβάλλοντος, διαμορφώνοντας έτσι μια κληρονομιά ζωής για τα παιδιά μας; καμπύλη Keeling Eπίσης βασιζόμενοι στην καμπύλη Keeling, παρατηρούμε την ακανόνιστη ανοδική κλίση, που παρουσιάζει η αύξηση του διοξειδίου του άνθρακα (CO ² ) στην ατμόσφαιρα. Αυτή η καμπύλη ήταν και το έναυσμα, ώστε να ξεκινήσει η συζήτηση για την αλλαγή του κλίματος στον πλανήτη.

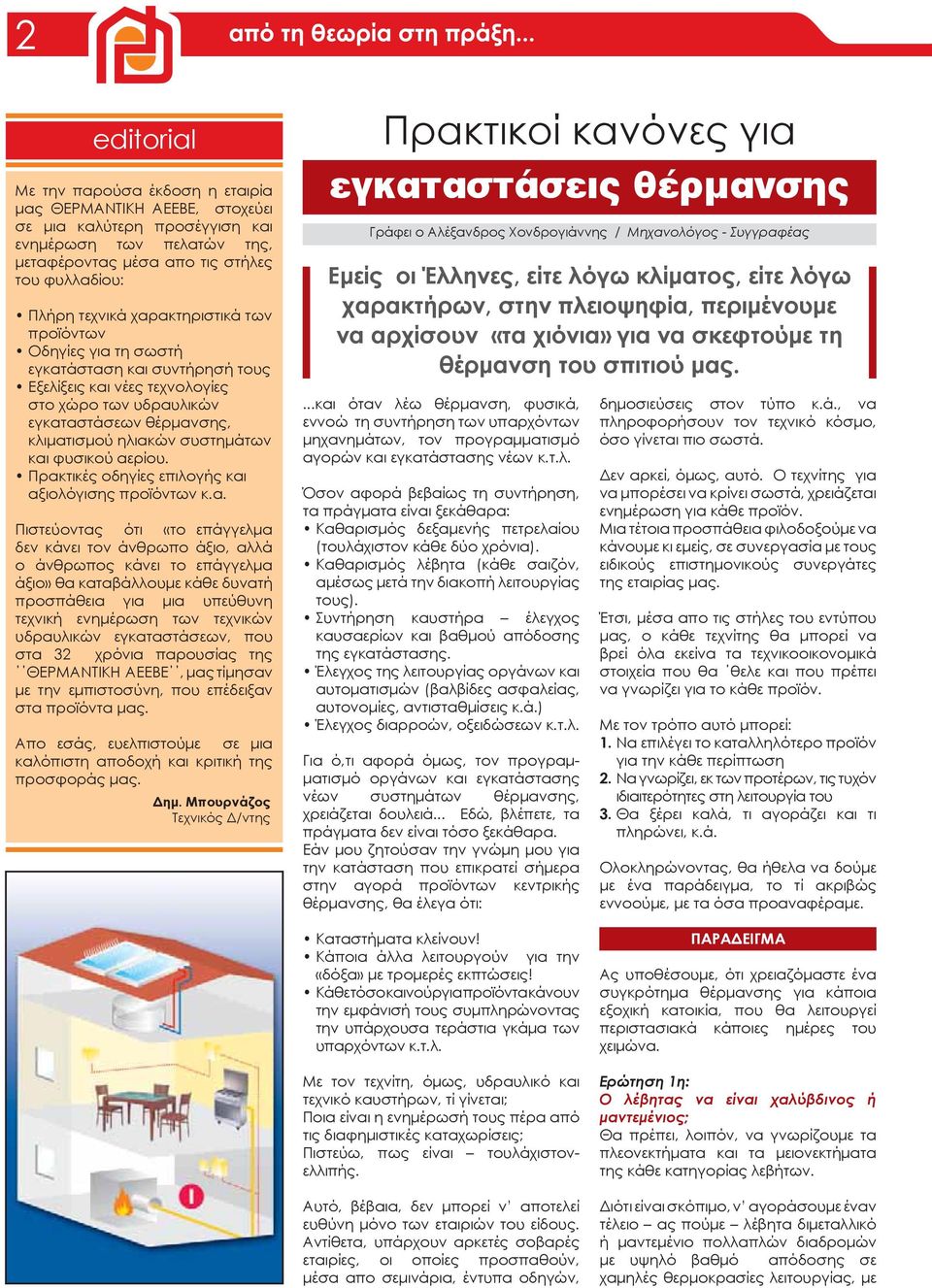

2 2 editorial Με την παρούσα έκδοση η εταιρία μας ΘΕΡΜΑΝΤΙΚΗ ΑΕΕΒΕ, στοχεύει σε μια καλύτερη προσέγγιση και ενημέρωση των πελατών της, μεταφέροντας μέσα απο τις στήλες του φυλλαδίου: Πλήρη τεχνικά χαρακτηριστικά των προϊόντων Οδηγίες για τη σωστή εγκατάσταση και συντήρησή τους Εξελίξεις και νέες τεχνολογίες στο χώρο των υδραυλικών εγκαταστάσεων θέρμανσης, κλιματισμού ηλιακών συστημάτων και φυσικού αερίου. Πρακτικές οδηγίες επιλογής και αξιολόγισης προϊόντων κ.α. Πιστεύοντας ότι «το επάγγελμα δεν κάνει τον άνθρωπο άξιο, αλλά ο άνθρωπος κάνει το επάγγελμα άξιο» θα καταβάλλουμε κάθε δυνατή προσπάθεια για μια υπεύθυνη τεχνική ενημέρωση των τεχνικών υδραυλικών εγκαταστάσεων, που στα 32 χρόνια παρουσίας της ΘΕΡΜΑΝΤΙΚΗ ΑΕΕΒΕ, μας τίμησαν με την εμπιστοσύνη, που επέδειξαν στα προϊόντα μας. Απο εσάς, ευελπιστούμε σε μια καλόπιστη αποδοχή και κριτική της προσφοράς μας. Δημ. Μπουρνάζος Τεχνικός Δ/ντης Πρακτικοί κανόνες για εγκαταστάσεις θέρμανσης Γράφει ο Αλέξανδρος Χονδρογιάννης / Μηχανολόγος - Συγγραφέας Εμείς οι Έλληνες, είτε λόγω κλίματος, είτε λόγω χαρακτήρων, στην πλειοψηφία, περιμένουμε να αρχίσουν «τα χιόνια» για να σκεφτούμε τη θέρμανση του σπιτιού μας....και όταν λέω θέρμανση, φυσικά, εννοώ τη συντήρηση των υπαρχόντων μηχανημάτων, τον προγραμματισμό αγορών και εγκατάστασης νέων κ.τ.λ. Όσον αφορά βεβαίως τη συντήρηση, τα πράγματα είναι ξεκάθαρα: Καθαρισμός δεξαμενής πετρελαίου (τουλάχιστον κάθε δύο χρόνια). Καθαρισμός λέβητα (κάθε σαιζόν, αμέσως μετά την διακοπή λειτουργίας τους). Συντήρηση καυστήρα έλεγχος καυσαερίων και βαθμού απόδοσης της εγκατάστασης. Έλεγχος της λειτουργίας οργάνων και αυτοματισμών (βαλβίδες ασφαλείας, αυτονομίες, αντισταθμίσεις κ.ά.) Έλεγχος διαρροών, οξειδώσεων κ.τ.λ. Για ό,τι αφορά όμως, τον προγραμματισμό οργάνων και εγκατάστασης νέων συστημάτων θέρμανσης, χρειάζεται δουλειά... Εδώ, βλέπετε, τα πράγματα δεν είναι τόσο ξεκάθαρα. Εάν μου ζητούσαν την γνώμη μου για την κατάσταση που επικρατεί σήμερα στην αγορά προϊόντων κεντρικής θέρμανσης, θα έλεγα ότι: δημοσιεύσεις στον τύπο κ.ά., να πληροφορήσουν τον τεχνικό κόσμο, όσο γίνεται πιο σωστά. Δεν αρκεί, όμως, αυτό. Ο τεχνίτης για να μπορέσει να κρίνει σωστά, χρειάζεται ενημέρωση για κάθε προϊόν. Μια τέτοια προσπάθεια φιλοδοξούμε να κάνουμε κι εμείς, σε συνεργασία με τους ειδικούς επιστημονικούς συνεργάτες της εταιρίας μας. Έτσι, μέσα απο τις στήλες του εντύπου μας, ο κάθε τεχνίτης θα μπορεί να βρεί όλα εκείνα τα τεχνικοοικονομικά στοιχεία που θα θελε και που πρέπει να γνωρίζει για το κάθε προϊόν. Με τον τρόπο αυτό μπορεί: 1. Να επιλέγει το καταλληλότερο προϊόν για την κάθε περίπτωση 2. Να γνωρίζει, εκ των προτέρων, τις τυχόν ιδιαιτερότητες στη λειτουργία του 3. Θα ξέρει καλά, τι αγοράζει και τι πληρώνει, κ.ά. Ολοκληρώνοντας, θα ήθελα να δούμε με ένα παράδειγμα, το τί ακριβώς εννοούμε, με τα όσα προαναφέραμε. Καταστήματα κλείνουν! Κάποια άλλα λειτουργούν για την «δόξα» με τρομερές εκπτώσεις! Κάθε τόσο καινούργια προϊόντα κάνουν την εμφάνισή τους συμπληρώνοντας την υπάρχουσα τεράστια γκάμα των υπαρχόντων κ.τ.λ. Με τον τεχνίτη, όμως, υδραυλικό και τεχνικό καυστήρων, τί γίνεται; Ποια είναι η ενημέρωσή τους πέρα από τις διαφημιστικές καταχωρίσεις; Πιστεύω, πως είναι τουλάχιστονελλιπής. Αυτό, βέβαια, δεν μπορεί ν αποτελεί ευθύνη μόνο των εταιριών του είδους. Αντίθετα, υπάρχουν αρκετές σοβαρές εταιρίες, οι οποίες προσπαθούν, μέσα απο σεμινάρια, έντυπα οδηγών, ΠΑΡΑΔΕΙΓΜΑ Ας υποθέσουμε, ότι χρειαζόμαστε ένα συγκρότημα θέρμανσης για κάποια εξοχική κατοικία, που θα λειτουργεί περιστασιακά κάποιες ημέρες του χειμώνα. Ερώτηση 1η: Ο λέβητας να είναι χαλύβδινος ή μαντεμένιος; Θα πρέπει, λοιπόν, να γνωρίζουμε τα πλεονεκτήματα και τα μειονεκτήματα της κάθε κατηγορίας λεβήτων. Διότι είναι σκόπιμο, ν αγοράσουμε έναν τέλειο ας πούμε λέβητα διμεταλλικό ή μαντεμένιο πολλαπλών διαδρομών με υψηλό βαθμό απόδοσης σε χαμηλές θερμοκρασίες λειτουργίας, με

3 3 θεωρητικά απεριόριστη διάρκεια ζωής κ.τ.λ., τη στιγμή, που το κόστος του είναι τρομερά δυσανάλογο απο έναν αξιόπιστο χαλύβδινο λέβητα αντίστοιχης αποδοσης, για να τον λειτουργούμε λίγες ημέρες το χρόνο. Σε αντίθεση με τη μόνιμη κατοικία μας, όπου μπορούμε να λειτουργούμε την εγκατάσταση θέρμανσης, χωρίς διακοπή, σε χαμηλές θερμοκρασίεςστην εξοχική κατοικία έχουμε συνεχή και άμεση θέρμανση σε υψηλή θερμοκρασία για τις λίγες μέρες, που θα μείνουμε εκεί. Κατά συνέπεια, στη συγκεκριμένη περίπτωση, θα πρέπει να αναζητήσουμε έναν αξιόπιστο χαλύβδινο λέβητα με υψηλό βαθμό απόδοσης, τον οποίο και θα ρυθμίσουμε να λειτουργεί μεταξύ o C, σε συνεργασία με θερμαντικά σώματα αντίστοιχης απόδοσης. Ο χρόνος ζωής του λέβητα είναι αμελητέος παράγοντας στην περίπτωσή μας (περιστασιακή λειτουργία). Αντίθετα, ένας μαντεμένιος λέβητας αναμφίβολης ποιότητας, δεν ξέρουμε τί θα παρουσιάσει με τις συνεχείς εναλλαγές της θερμοκρασίας (το μαντέμι δεν έχει την ελαστικότητα του χάλυβα). Για υποδαπέδιο σύστημα θέρμανσης... ούτε κουβέντα! Σε περιπτώσεις σαν τη δική μας, παίζουν σπουδαίο ρόλο και οι κλιματολογικές συνθήκες της περιοχής. Ίσως χρειαστεί καυστήρας με προθερμαντήρα ή ηλεκτρικά φίλτρα πετρελαίου. Το στοιχείο της έντασης του θορύβου που προκαλείται απο τη λειτουργία του καυστήρα, μπορεί να μην αποτελεί πρωταρχικό παράγοντα επιλογής καυστήρα, αποτελεί όμως, σοβαρό κριτήριο σε ορισμένες περιπτώσεις κτιρίων. Ερώτηση 3η: Τι είδους σώματα θα συνιστούσατε; Τα θερμαντικά σώματα εκτός από τη θερμική τους απόδοση, τις διαστάσεις τους, την αντοχή τους, είναι και θέμα αισθητικής. Θα πρέπει, λοιπόν, με πρωταρχικό παράγοντα την απόδοση και αντοχή, να επιλέξουμε το κατάλληλο θερμαντικό σώμα, για την κατάλληλη θέση. Ερώτηση 4η: Έχει, άραγε, σημασία το είδος του συστήματος θέρμανσης (μονοσωλήνιο, δισωλήνιο, υποδαπέδιο ή μικτό;) Το είδος του συστήματος θέρμανσης έχει σε κάθε περίπτωση θέρμανσης ιδιαίτερη και πολύ σπουδαία σημασία. Τα τελευταία χρόνια έχει αρχίσει να γίνεται γνωστό, το ότι δε λύνονται όλα τα προβλήματα με την κατασκευή ενός μονοσωλήνιου συστήματος. Αντίθετα, δημιουργούνται νέα «απρόβλεπτα» ζητήματα. Χρειάζεται, λοιπόν και αυτό το θέμα μεγάλη ανάλυση, τόσο για λόγους λειτουργικούς, όσο και για λόγους οικονομικούς. Αντλία Θερμότητας με Fan Coils για Θερμανση και Κλιματισμό Θα πρέπει, λοιπόν, όλοι να έχουμε κατά νου, ότι: Το κάθε σπίτι, ανάλογα με την αρχιτεκτονική του και τον τρόπο λειτουργίας της θέρμανσης, μας οδηγεί στην καταλληλότερη λύση, σχεδόν από μόνο του. Ερώτηση 5η: Πρέπει να βάλουμε αυτοματισμούς (χρονοδιακόπτες, αντισταθμίσεις, ζώνες αυτονομίας κ.τ.λ.) στην εγκατάσταση; Σαν πρακτικός άνθρωπος, θα έλεγα πως όσο πιο απλή είναι μια εγκατάσταση, τόσο λιγοστεύουν οι πιθανότητες να μείνουμε χωρίς θέρμανση το χειμώνα. Σαν μηχανικός, όμως, οφείλω να πω, ότι ένας σωστός αυτοματισμός, στην κατάλληλη εγκατάσταση, μπορεί να μας εξασφαλίσει και σωστότερη αλλά και οικονομικότερη λειτουργία. συνέχεια στην σελ.: 4 >>> Ερώτηση 2η: Ποιος τύπος καυστήρα θα ήταν ο καταλληλότερος; Όλοι ξέρουμε πως, για να επιλέξουμε σωστά έναν καυστήρα, χρειάζεται να ξέρουμε πρώτα απ όλα τα τεχνικά χαρακτηριστικά του λέβητα (θερμική ισχύ, αντίθλιψη, μορφή θαλάμου καύσης κ.τ.λ.). ΔΙΑΚΟΣΜΗΤΙΚΑ ΣΩΜΑΤΑ για κάθε χώρο & FAN COIL UNITS δαπέδου/οροφής/εντοιχισμού

4 4 >>> συνέχεια από την σελ.: 3 Θα μπορούσαν να γίνουν και άλλες ερωτήσεις ή να τεθούν διάφορα εξειδικευμένα θέματα. Όμως, ο σκοπός μας είναι να εμφανίσουμε το πρόβλημα και όχι να το λύσουμε ολοκληρωτικά σ αυτή τη φάση. Επιθυμία μου είναι να γίνει αντιληπτό, ότι για κάθε περίπτωση χρειάζεται ειδική μελέτη και έρευνα για το ποιά είδη και τί ποιότητες και προδιαγραφές θα πρέπει να επιλέξουμε. Δεν υπάρχει κανόνας που να είναι ίδιος για όλες τις περιπτώσεις. Έτσι, και ο εγκαταστάτης δε θα καλείται συνεχώς για το ένα ή το άλλο πρόβλημα, αλλά και ο πελάτης θα είναι ικανοποιημένος, που θα κάνει μια σωστή δουλειά με το μικρότερο κατά το δυνατόν κόστος. Όμως, πέρα από τα όσα προαναφέραμε για την αξιολόγηση των προϊόντων και την επιλογή του καταλληλότερου, για την κάθε περίπτωση θέρμανσης, προέχει ένα στοιχείο, που το θεωρώ τον απαράβατο κανόνα για κάθε αγορά και αυτό ειναι οι προδιαγραφές των υλικών. Δεν νοείται αξιολόγηση και επιλογή των προϊόντων, χωρίς αυτά να διαθέτουν τις προδιαγραφές, που ορίζει ο νόμος. Το Π.Δ. 38/91 ορίζει σαφώς ότι: «Δεν επιτρέπεται η χρησιμοποίηση στις εγκαταστάσεις υλικών, που δεν είναι σύμφωνα με τ αντίστοιχα πρότυπα του Ελληνικού Οργανισμού Τυποποίησης (ΕΛΟΤ), εφόσον υπάρχουν τ αντίστοιχα πρότυπα των χωρών της Ευρωπαϊκής Κοινότητας...». Οι εγκαταστάτες θερμοϋδραυλικοί έχουν πλέον τα δικαιώματα που τους ανήκουν, έχουν όμως και υποχρεώσεις. Κατά συνέπεια, οποιαδήποτε σύγκριση μεταξύ όμοιων υλικών, θα πρέπει να γίνεται, εφόσον όλα διαθέτουν προδιαγραφές. Η σύνταξη υπεύθυνης δήλωσης προς το πολεοδομικό γραφείο, ότι η εγκατάσταση εκτελέστηκε, σύμφωνα με τη μελέτη και ότι τηρήθηκαν οι κανόνες της Τέχνης, είναι πλέον υποχρεωτική. θέματα εγκαταστάσεων... ιακόπτες Μονοσωληνίου Συστήματος Γράφει ο Αλέξανδρος Χονδρογιάννης / Μηχανολόγος - Συγγραφέας Οι διακόπτες για το μονοσωλήνιο κύκλωμα διαφέρουν τελείως, τόσο στην εμφάνιση όσο και τη λειτουγία τους, από τους διακόπτες του δισωληνίου συστήματος θέρμανσης. 2. Φθάνει στους συλλέκτες της οικοδομής (α,β,γ...ορόφων) με την ίδια σχεδόν θερμοκρασία. 3. Απο τους συλλέκτες διανέμεται στα υποδαπέδια κυκλώματα σωληνώσεων με την καθορισμένη απο τη μελέτη σειρά των θερμοπομπών (1ος, 2ος, κ.λ.π). Εδώ αρχίζει η λειτουργία του διακόπτη. Ο πρώτος, λοιπόν, διακόπτης ενός συγκεκριμένου κυκλώματος δέχεται το 100% της παροχής (V) του ζεστού νερού ( 90 Ο C). Θα πρέπει άραγε ολόκληρη η παροχή να περάσει απο το πρώτο Θ.Σ. του κυκλώματος (κ.ο.κ); Οπωσδήποτε όχι, διότι το τελευταίο σώμα, ας πούμε το τέταρτο, θα δεχθεί σχεδόν χλιαρό νερό. (Η συνήθης θερμοκρασιακή πτώση του νερού προσαγωγής επιστροφής, πρέπει να κυμαίνεται μεταξύ Ο C). Άρα οφείλουμε να ρυθμίσουμε έτσι το διακόπτη, ώστε ένα μέρος ( 50%V) να περάσει απο το θερμαντικό σώμα, το δε υπόλοιπο (50% V) αναμεμειγμένο με το χλιαρό νερό της επιστροφής του Θ.Σ, να φθάσει στο επόμενο Θ.Σ. κ.ο.κ. Ρύθμιση 0-100% - χωρίς περιορισμό προσαγωγής - επιστροφής Συγκεκριμένα, οι διακόπτες μονοσωληνίου είναι ΤΕΤΡΑΟΔΕΣ βαλβίδες, που έχουν σκοπό τη ρύθμιση της ποσότητας του ζεστού νερού (παροχής), που φθάνει στο κάθε θερμαντικό σώμα με τέτοιο τρόπο, ώστε να εξασφαλίζουν σωστή και αποδοτική λειτουργία του θερμικού κυκλώματος. Όλοι όσοι ασχολούνται με μελέτες ή εγκαταστάσεις μονοσωλήνιων συστημάτων θέρμανσης, γνωρίζουν ότι: 1. Το ζεστό νερό ξεκινά απο το λέβητα με μία θερμοκρασία π.χ 80 Ο C. Γενικά και για τις μελέτες Κ.Θ. η θερμοκρασία του νερού εισέρχεται και εξέρχεται απο κάθε Θ.Σ. του κυκλώματος υπολογίζεται απο τη σχέση: Τ εξ = t εισ (Q σωμ/v) και Μέση θερμ. σώματος tm = t εισ + t εξ 2

5 5 Για να γίνουν περισσότερο κατανοητά τα παραπάνω, θα θεωρήσουμε ένα κύκλωμα τριών Θ.Σ. με θερμοκρασία νερού προσαγωγής 90 Ο C. Έστω, Θ.Σ. 1 με: Q1 = Kcal/h Q2 = Kcal/h και Q3 = 1.000Kcal/h Συνολικό θερμικό φορτίο Q1 + Q2 + Q3 = Kcal/h Παροχή V = 4.800/20 = 240L/h. Με την ανάμειξη λοιπόν, του νερού προσαγωγής και επιστροφής απο τα Θ.Σ., οι παραπάνω θερμοκρασίες διαφοροποιούνται με τη ρύθμιση του διακόπτη μονοσωληνίου (ρύθμιση απο 0-100%). Το γεγονός αυτό διευκολύνει τον εγκαταστάτη να προβεί σε τέτοιες ρυθμίσεις, ώστε να καλύψει τυχόν λάθη στον υπολογισμό των θερμικών απωλειών ενός χώρου ή ακόμη ιδιαίτερες απαιτήσεις θέρμανσης κάποιου χώρου. Το επιθυμητό μέγεθος του διακόπτη (εάν υπάρχουν προβλήματα χώρου). Το είδος και τη διάμετρο των προς σύνδεση σωλήνων (π.χ χαλκοσωλήνας Ø 18 ή πλαστική σωλήνα Ø 18χ 2,5mm). Τον τύπο του θερμαντικού σώματος, που θα τροφοδοτήσει ο εν λόγω διακόπτης (π.χ PANEL AKAN Διακοσμητικό - εσωτερικού βρόγχου VENTIEL). Τη δυνατότητα σύνδεσης του διακόπτη (από πού δέχεται την εισαγωγή του ζεστού νερού). Τη ρύθμιση σ ένα διακόπτη, μας την παρέχει το σχετικό διάγραμμα, που δίνει ο κατασκευαστής του. Η ποικιλία των τετράοδων βαλβίδων, που συναντάμε στο εμπόριο είναι πολυ μεγάλη, οι βασικές διαφορές τους εντοπίζονται στην εμφάνιση, το μέγεθος την ποιότητα των υλικών κατασκευής τους και τη δυνατότητα ρύθμισης και σύνδεσής των. Εμείς όταν θελήσουμε να προμηθευτούμε κάποιους διακόπτες, θα πρέπει να έχουμε κατά νου τα εξής: Διακόπτης Θ.Σ. τύπου ΑΚΑΝ Διακόπτης εξωτερικού βρόγχου (Θερμοστατικός) ΚΑΥΣΤΗΡΑΣ ΠΕΤΡΕΛΑΙΟΥ ΧΥΤΟΣΙΔΗΡΟΣ ΑΤΟΜΙΚΟΣ ΛΕΒΗΤΑΣ ΠΕΤΡΕΛΑΙΟΥ Για θέρμανση και ζεστό νερό χρήσης ΧΥΤΟΣΙΔΗΡΟΣ ΛΕΒΗΤΑΣ Πετρελαίου - Αερίου

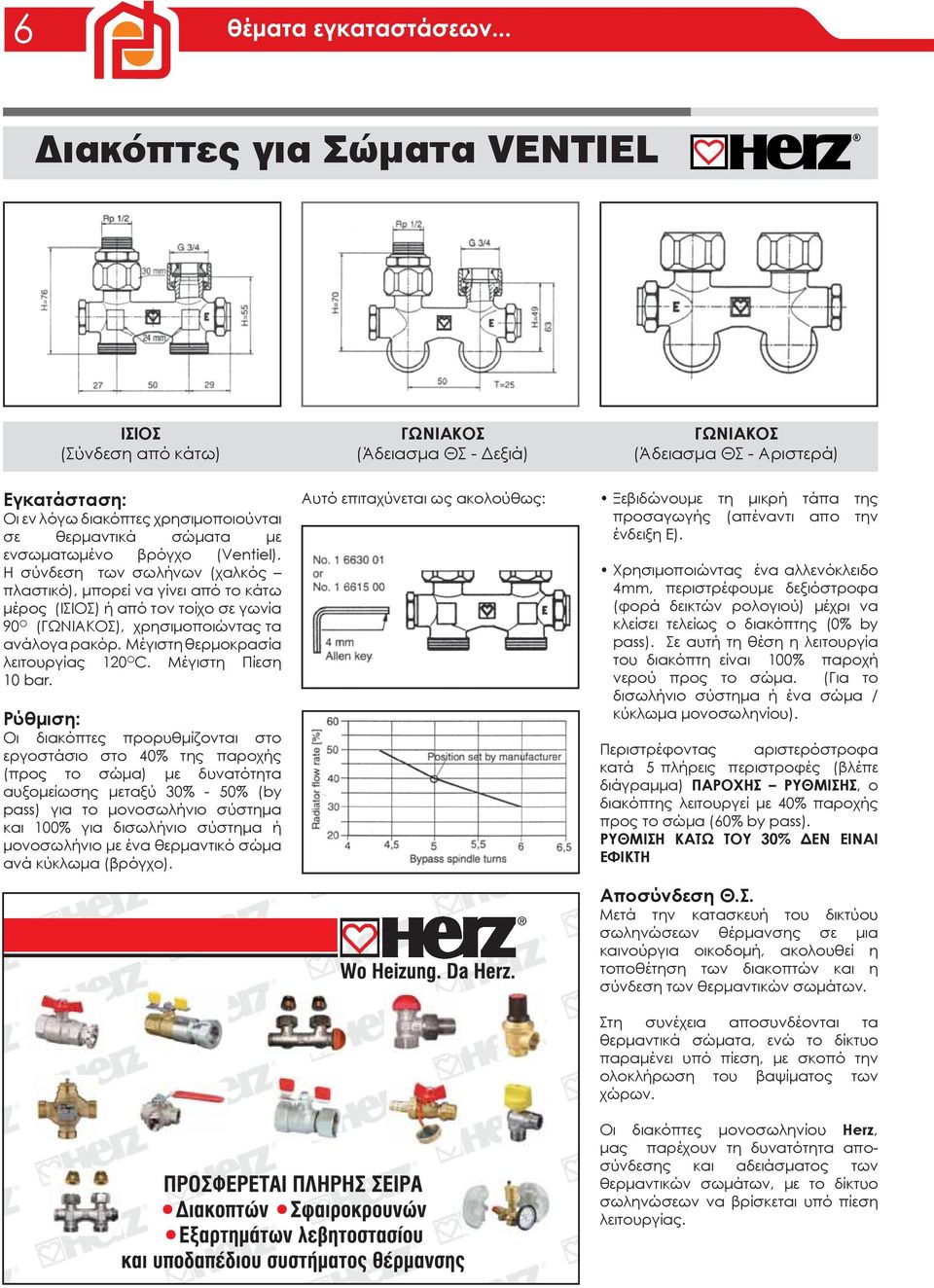

6 6 ιακόπτες για Σώματα VENTIEL ΙΣΙΟΣ (Σύνδεση από κάτω) ΓΩΝΙΑΚΟΣ (Άδειασμα ΘΣ - Δεξιά) ΓΩΝΙΑΚΟΣ (Άδειασμα ΘΣ - Αριστερά) Εγκατάσταση: Οι εν λόγω διακόπτες χρησιμοποιούνται σε θερμαντικά σώματα με ενσωματωμένο βρόγχο (Ventiel). Η σύνδεση των σωλήνων (χαλκός πλαστικό), μπορεί να γίνει από το κάτω μέρος (ΙΣΙΟΣ) ή από τον τοίχο σε γωνία 90 Ο (ΓΩΝΙΑΚΟΣ), χρησιμοποιώντας τα ανάλογα ρακόρ. Μέγιστη θερμοκρασία λειτουργίας 120 Ο C. Μέγιστη Πίεση 10 bar. Ρύθμιση: Οι διακόπτες προρυθμίζονται στο εργοστάσιο στο 40% της παροχής (προς το σώμα) με δυνατότητα αυξομείωσης μεταξύ 30% - 50% (by pass) για το μονοσωλήνιο σύστημα και 100% για δισωλήνιο σύστημα ή μονοσωλήνιο με ένα θερμαντικό σώμα ανά κύκλωμα (βρόγχο). Αυτό επιταχύνεται ως ακολούθως: Ξεβιδώνουμε τη μικρή τάπα της προσαγωγής (απέναντι απο την ένδειξη Ε). Χρησιμοποιώντας ένα αλλενόκλειδο 4mm, περιστρέφουμε δεξιόστροφα (φορά δεικτών ρολογιού) μέχρι να κλείσει τελείως ο διακόπτης (0% by pass). Σε αυτή τη θέση η λειτουργία του διακόπτη είναι 100% παροχή νερού προς το σώμα. (Για το δισωλήνιο σύστημα ή ένα σώμα / κύκλωμα μονοσωληνίου). Περιστρέφοντας αριστερόστροφα κατά 5 πλήρεις περιστροφές (βλέπε διάγραμμα) ΠΑΡΟΧΗΣ ΡΥΘΜΙΣΗΣ, ο διακόπτης λειτουργεί με 40% παροχής προς το σώμα (60% by pass). ΡΥΘΜΙΣΗ ΚΑΤΩ ΤΟΥ 30% ΔΕΝ ΕΙΝΑΙ ΕΦΙΚΤΗ Αποσύνδεση Θ.Σ. Μετά την κατασκευή του δικτύου σωληνώσεων θέρμανσης σε μια καινούργια οικοδομή, ακολουθεί η τοποθέτηση των διακοπτών και η σύνδεση των θερμαντικών σωμάτων. Στη συνέχεια αποσυνδέονται τα θερμαντικά σώματα, ενώ το δίκτυο παραμένει υπό πίεση, με σκοπό την ολοκλήρωση του βαψίματος των χώρων. Οι διακόπτες μονοσωληνίου Herz, μας παρέχουν τη δυνατότητα αποσύνδεσης και αδειάσματος των θερμαντικών σωμάτων, με το δίκτυο σωληνώσεων να βρίσκεται υπό πίεση λειτουργίας.

7 7 Για το σκοπό αυτό, ακολουθούμε τις παρακάτω οδηγίες: Ξεβιδώνουμε τις δυο τάπες του διακόπτη (αριστερή δεξιά). Από την πλευρά με την ένδειξη Ε (επιστροφή) κλείνουμε τον διακόπτη, χρησιμοποιώντας ένα εξάγωνο αλλενόκλειδο 4mm και περιστρέφοντας κατά την φορά των δεικτών του ρολογιού (δεξιόστροφα). Απο την απέναντι πλευρά του διακόπτη (προσαγωγή), χρησιμοποιώντας ένα εξάγωνο αλλενόκλειδο 10mm(Art ), κλείνουμε την παροχή περιστρέφοντας επίσης δεξιόστροφα. Ο διακόπτης είναι πλέον κλειστός και μπορούμε να αποσυνδέσουμε το θερμαντικό σώμα, αφού προηγουμένως αδειάσει από το υπάρχον νερό. Για το άδειασμα του σώματος, χρησιμοποιούμε όπως προηγουμένως το αλλενόκλειδο 10mm στην πλευρά Ε (επιστροφή) και ανοίγουμε την εκροή αριστερόστροφα, τοποθετώντας τον ειδικό σύνδεσμο (Art και τον αντάπτορα Herz), οδηγούμε το νερό σε ένα κατάλληλο δοχείο. ΠΡΟΣΦΟΡΑ Για τους αναγνώστες του 1ου τεύχους ΕΚΠΤΩΣΗ 25% Στα παρακάτω συγγράμματα του συγγραφέα Α. Χονδρογιάννη Τηλ.: , Κιν: Υ ΡΑΥΛΙΚΑ & ΘΕΡΜΑΝΣΗ ΤΑ ΠΡΟΪΟΝΤΑ ΤΟΥ ΟΙΚΟΥ Herz ΕΙΣΑΓΟΝΤΑΙ ΚΑΤ ΑΠΟΚΛΕΙΣΤΙΚΟΤΗΤΑ ΑΠΟ ΤΗΝ ΕΤΑΙΡΙΑ ΘΕΡΜΑΝΤΙΚΗ ΑΕΕΒΕ Περιέχει: Υδραυλικές εγκαταστάσεις Συστήματα θερμάνσεως Καύσιμα αέρια Στοιχεία πυρασφάλειας Μπόιλερ Υγιεινή & ευεξία Κατανομή δαπανών Σελίδες 304, Τιμή:12 ευρώ ΟΡΓΑΝΑ & ΑΥΤΟΜΑΤΙΣΜΟΙ Περιέχει: Τα όργανα και τους αυτοματισμούς των σύγχρονων εγκαταστάσεων ύδρευσης και θέρμανσης. Σελίδες 192, Τιμή: 9 ευρώ ΗΛΕΚΤΡΟ- ΜΗΧΑΝΟΛΟΓΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Περιέχει: Ύδρευση Θέρμανση Τζάκια Φυσικό αέριο Πυροπροστασία Μπόιλερ Ηλεκτρικές εγκαταστάσεις Αλεξικέραυνο Αποχέτευση... κ.α. Σελίδες 224, Τιμή: 9 ευρώ

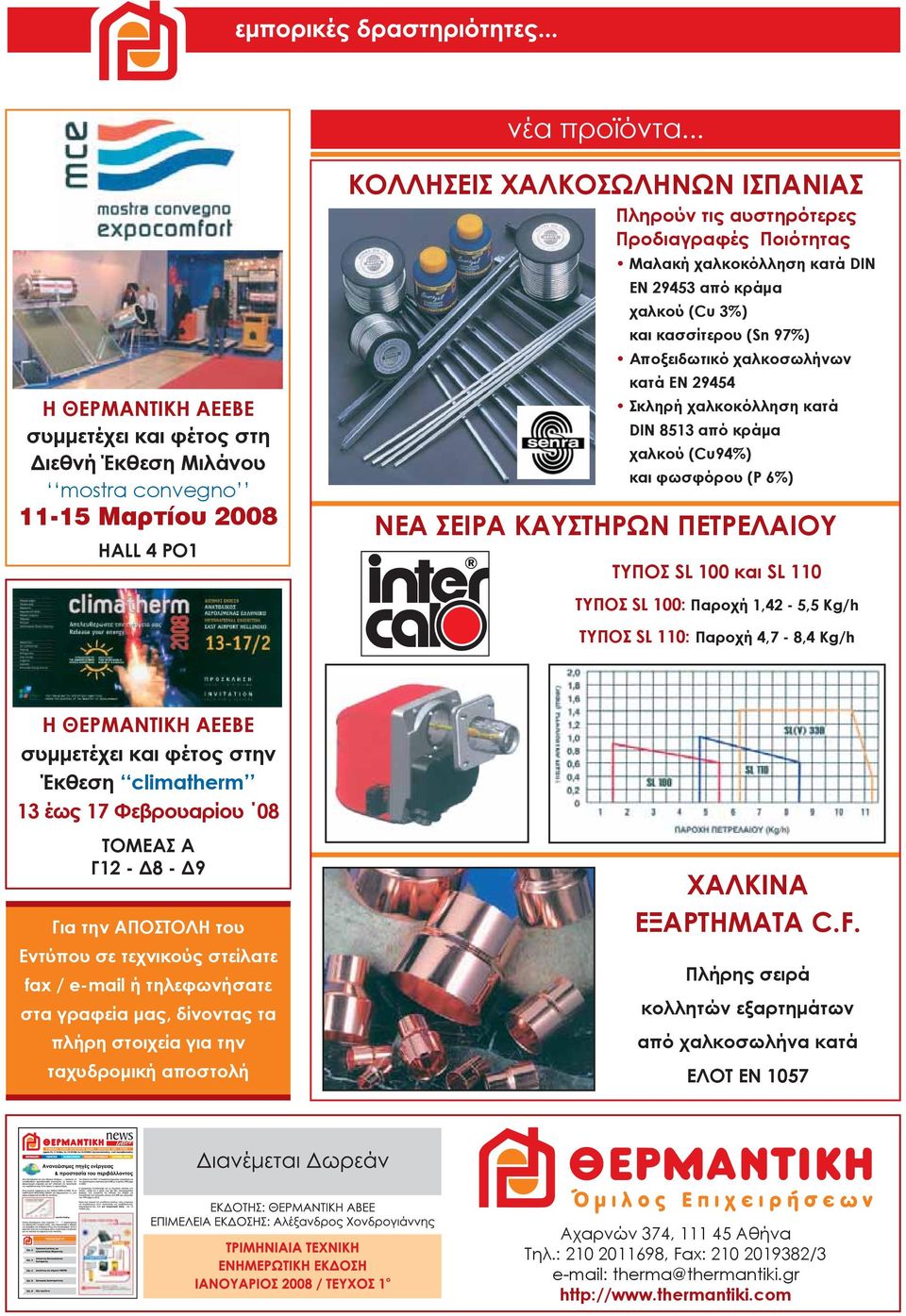

8 νέα προϊόντα... Η ΘΕΡΜΑΝΤΙΚΗ ΑΕΕΒΕ συμμετέχει και φέτος στη Διεθνή Έκθεση Μιλάνου mostra convegno Μαρτίου 2008 HALL 4 PO1 ΚΟΛΛΗΣΕΙΣ ΧΑΛΚΟΣΩΛΗΝΩΝ ΙΣΠΑΝΙΑΣ Πληρούν τις αυστηρότερες Προδιαγραφές Ποιότητας Μαλακή χαλκοκόλληση κατά DIN EN από κράμα χαλκού (Cu 3%) και κασσίτερου (Sn 97%) Αποξειδωτικό χαλκοσωλήνων κατά EN Σκληρή χαλκοκόλληση κατά DIN 8513 από κράμα χαλκού (Cu94%) και φωσφόρου (P 6%) ΝΕΑ ΣΕΙΡΑ ΚΑΥΣΤΗΡΩΝ ΠΕΤΡΕΛΑΙΟΥ ΤΥΠΟΣ SL 100 και SL 110 ΤΥΠΟΣ SL 100: Παροχή 1,42-5,5 Kg/h ΤΥΠΟΣ SL 110: Παροχή 4,7-8,4 Kg/h Η ΘΕΡΜΑΝΤΙΚΗ ΑΕΕΒΕ συμμετέχει και φέτος στην Έκθεση climatherm 13 έως 17 Φεβρουαρίου 08 ΤΟΜΕΑΣ Α Γ12 - Δ8 - Δ9 Για την ΑΠΟΣΤΟΛΗ του Εντύπου σε τεχνικούς στείλατε fax / ή τηλεφωνήσατε στα γραφεία μας, δίνοντας τα πλήρη στοιχεία για την ταχυδρομική αποστολή ΧΑΛΚΙΝΑ ΕΞΑΡΤΗΜΑΤΑ C.F. Πλήρης σειρά κολλητών εξαρτημάτων από χαλκοσωλήνα κατά ΕΛΟΤ ΕΝ 1057 Αχαρνών 374, Αθήνα Τηλ.: , Fax: /3 therma@thermantiki.gr
