1 2011 ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ρ. ΘΕΟΧΑΡΗΣ ΚΟΦΤΗΣ

2 ΟΜΗ ΜΑΘΗΜΑΤΟΣ i. ΣΤΟΙΧΕΙΑ ΚΥΜΑΤΟΜΗΧΑΝΙΚΗΣ ii. ΚΥΚΛΟΦΟΡΙΑ ΘΑΛΑΣΣΙΩΝ ΜΑΖΩΝ ΑΝΑΜΙΞΗ ΚΑΙ ΜΕΤΑΦΟΡΑ ΙΖΗΜΑΤΩΝ iii.παρακτια ΤΕΧΝΙΚΑ ΕΡΓΑ ΚΑΙ ΜΟΡΦΟΛΟΓΙΑ ΑΚΤΩΝ

3 ΣΤΟΙΧΕΙΑ ΚΥΜΑΤΟΜΗΧΑΝΙΚΗΣ Εισαγωγικά Θεωρία µονοχρωµατικών κυµατισµών βαρύτητας 1ης τάξεως Βασικά χαρακτηριστικά κυµάτων βαρύτητας 1ης τάξεως. ιάδοση του κύµατος σε ρηχά, βαθιά και ενδιάµεσα νερά ιαµόρφωση του κύµατος στις ακτές διάθλαση, περίθλαση ιαµόρφωση του κύµατος στις ακτές ανάκλαση, θραύση, αναρρίχηση Γένεση και ανάπτυξη ανεµογενών κυµατισµών. Πρόγνωση Στατιστική µελέτη κυµατισµών

4 ΚΥΚΛΟΦΟΡΙΑ ΑΝΑΜΙΞΗ ΚΑΙ ΜΕΤΑΦΟΡΑ ΙΖΗΜΑΤΩΝ 6. Θαλάσσια κυκλοφορία, τυπολογία ρευµάτων (παλιρροιακά, ανεµογενή,, κυµατογενή) µαθηµατικά µοντέλα κυκλοφορίας 7. Mαθηµατικά µοντέλα µεταφοράς αιωρηµάτων, διαλυµάτων

5 ΠΑΡΑΚΤΙΑ ΤΕΧΝΙΚΑ ΕΡΓΑ ΚΑΙ ΜΟΡΦΟΛΟΓΙΑ ΑΚΤΩΝ Μορφές λιµενικών έργων (παράλληλα και κάθετα στην ακτή) Κυµατοθραύστες Μώλοι Βραχίονες -Γέφυρες- Κρηπιδότοιχοι Yδροδυναµικές φορτίσεις βυθισµένων σωµάτων, αγωγών, επιπέδων µετώπων ιαστασιολόγηση,, έλεγχος ευστάθειας στοιχείων λιµενικών έργων. Έργα µε κατακόρυφα και έργα µε κεκλιµένα πρανή Θεωρίες παράκτιας µεταφοράς και ισοζύγιο φερτών υλών Mορφολογικέςαναδράσεις από τα τεχνικά έργα

Yδροδυναµικές φορτίσεις βυθισµένων σωµάτων, αγωγών, επιπέδων µετώπων ιαστασιολόγηση,, έλεγχος ευστάθειας

6 ΠΑΡΑ ΟΣΕΙΣ : ΘΕΩΡΙΑ ΜΟΡΦΗ ΜΑΘΗΜΑΤΟΣ : ΙΑΛΕΙΜΜΑ : ΑΣΚΗΣΕΙΣ ΕΠΑΝΑΛΗΠΤΙΚΟ ΜΑΘΗΜΑ ΑΣΚΗΣΕΩΝ ΕΞΕΤΑΣΕΙΣ ΣΤΟΙΧΕΙΑ ΕΠΙΚΟΙΝΩΝΙΑΣ Τηλέφωνο : ΕΥΤΕΡΑ κ ΤΡΙΤΗ thkoftis@civil.auth.gr

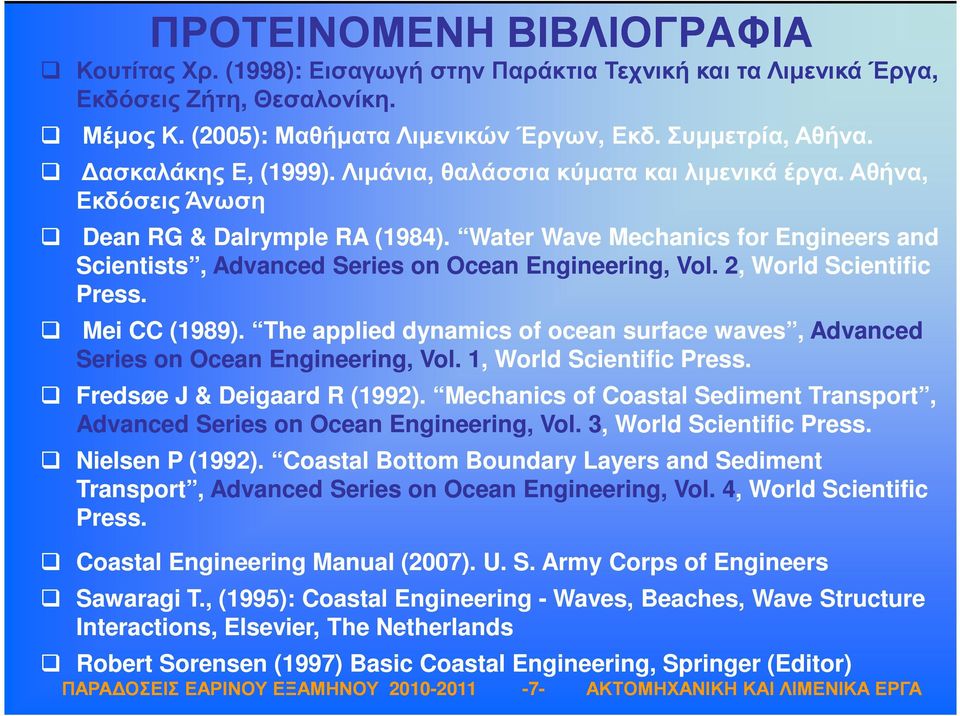

7 ΠΡΟΤΕΙΝΟΜΕΝΗ ΒΙΒΛΙΟΓΡΑΦΙΑ Κουτίτας Χρ. (1998): Εισαγωγή στην Παράκτια Τεχνική και τα Λιµενικά Έργα, Εκδόσεις Ζήτη, Θεσαλονίκη. Μέµος Κ. (2005): Μαθήµατα Λιµενικών Έργων, Εκδ. Συµµετρία, Αθήνα. ασκαλάκης Ε, (1999). Λιµάνια, θαλάσσια κύµατα και λιµενικά έργα. Αθήνα, ΕκδόσειςΆνωση Dean RG & Dalrymple RA (1984). Water Wave Mechanics for Engineers and Scientists, Advanced Series on Ocean Engineering, Vol. 2, World Scientific Press. Mei CC (1989). The applied dynamics of ocean surface waves, Advanced Series on Ocean Engineering, Vol. 1, World Scientific Press. Fredsøe J & Deigaard R (1992). Mechanics of Coastal Sediment Transport, Advanced Series on Ocean Engineering, Vol. 3, World Scientific Press. Nielsen P (1992). Coastal Bottom Boundary Layers and Sediment Transport, Advanced Series on Ocean Engineering, Vol. 4, World Scientific Press. Coastal Engineering Manual (2007). U. S. Army Corps of Engineers Sawaragi T., (1995): Coastal Engineering - Waves, Beaches, Wave Structure Interactions, Elsevier, The Netherlands Robert Sorensen (1997) Basic Coastal Engineering, Springer (Editor)

Water Wave Mechanics for Engineers and Scientists, Advanced Series on Ocean Engineering, Vol. 2, World Scientific Press. Mei CC (1989).

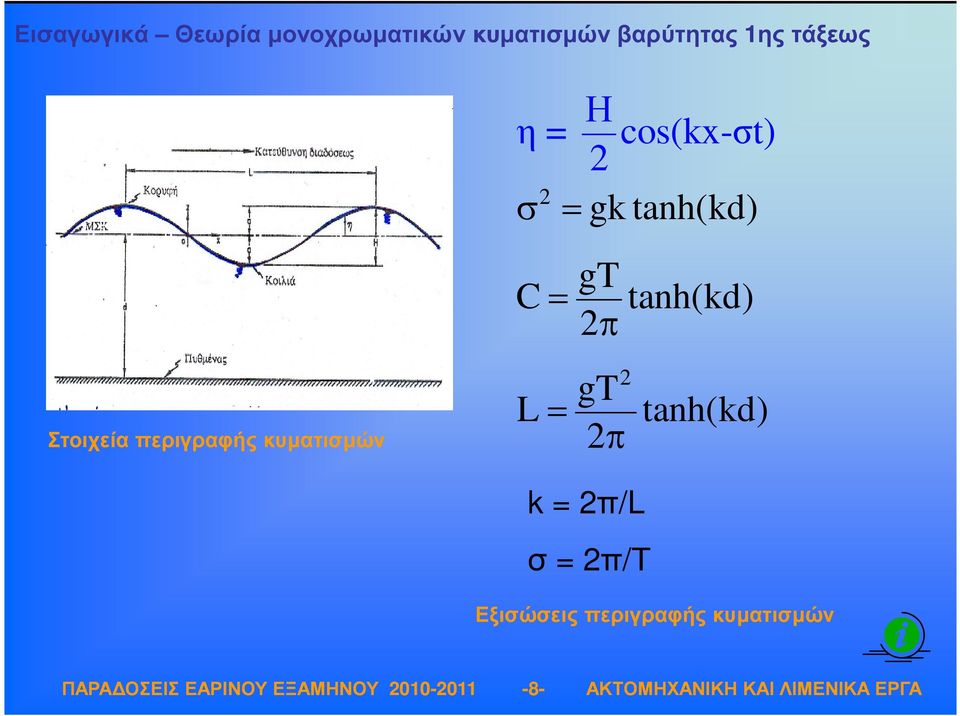

8 Εισαγωγικά Θεωρία µονοχρωµατικών κυµατισµών βαρύτητας 1ης τάξεως η = 2 σ = Η cos(kx-σt) 2 gk tanh(kd) Στοιχεία περιγραφής κυµατισµών C L gt = tanh(kd) 2π gt = 2 π 2 tanh(kd) k = 2π/L σ = 2π/Τ Εξισώσεις περιγραφής κυµατισµών

περιγραφής κυµατισµών C L gt = tanh(kd) 2π gt = 2 π 2

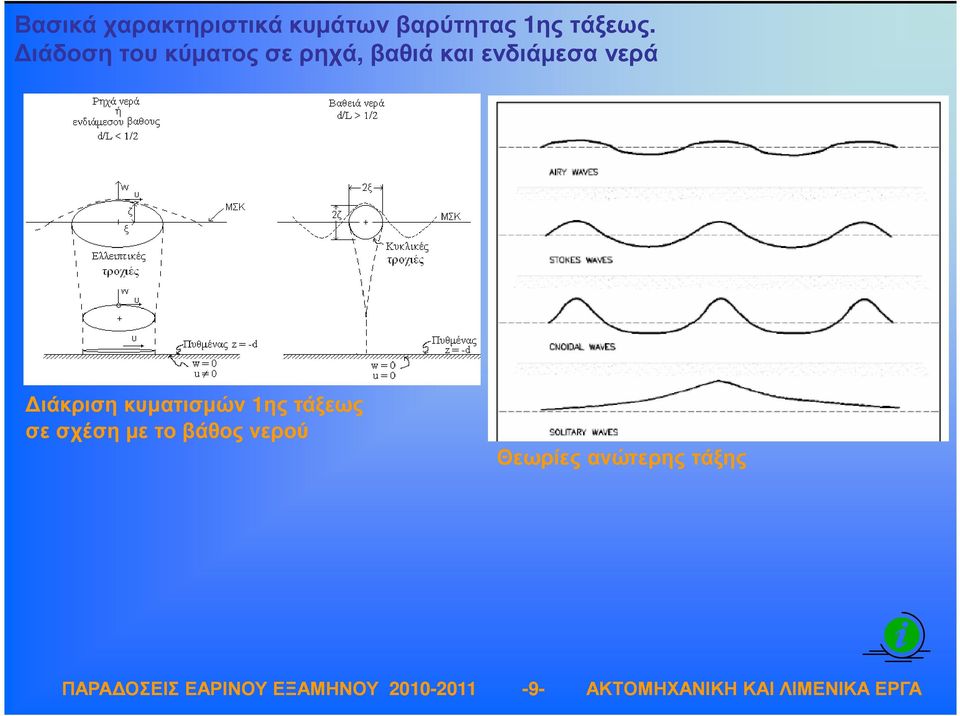

9 Βασικά χαρακτηριστικά κυµάτων βαρύτητας 1ης τάξεως. ιάδοση του κύµατος σε ρηχά, βαθιά και ενδιάµεσα νερά ιάκριση κυµατισµών 1ης τάξεως σε σχέση µε το βάθοςνερού Θεωρίες ανώτερης τάξης

10 ιαµόρφωση του κύµατος στις ακτές διάθλαση, περίθλαση Περίθλαση κυµατισµών ιάθλαση κυµατισµών Περίθλαση κυµατισµών

11 ιαµόρφωση του κύµατος στις ακτές ανάκλαση, θραύση, αναρρίχηση Θραύση κυµατισµών Πλήρης ανάκλαση κυµατισµών Αναρρίχηση ακτής

12 Γένεση και ανάπτυξη ανεµογενών κυµατισµών -Πρόγνωση. Στατιστική µελέτη κυµατισµών Χρονοσειρά διακύµανσης της στάθµης ελεύθερης επιφάνειας U t F D 10 eff µοντέλο πρόγνωσης T H s Μοντέλα πρόγνωσης

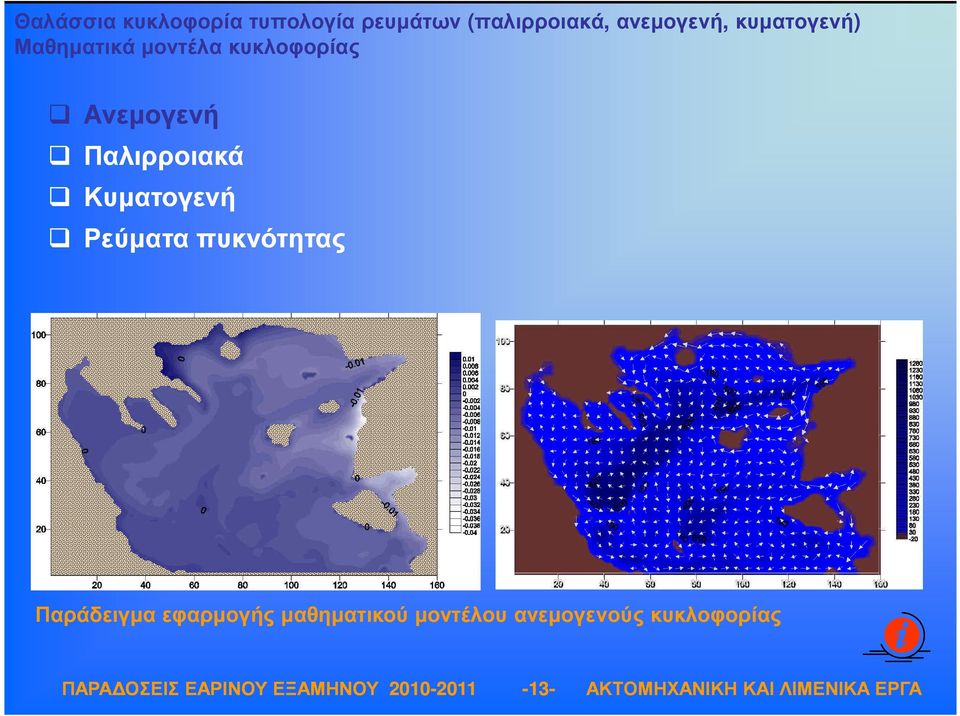

13 Θαλάσσια κυκλοφορία τυπολογία ρευµάτων (παλιρροιακά, ανεµογενή, κυµατογενή) Μαθηµατικά µοντέλα κυκλοφορίας Ανεµογενή Παλιρροιακά Κυµατογενή Ρεύµατα πυκνότητας Παράδειγµα εφαρµογής µαθηµατικού µοντέλου ανεµογενούς κυκλοφορίας

Ανεµογενή Παλιρροιακά Κυµατογενή Ρεύµατα πυκνότητας

14 Mαθηµατικά µοντέλα µεταφοράς αιωρηµάτων, διαλυµάτων Παράδειγµα εφαρµογής µαθηµατικού µοντέλου µεταφοράς και διάχυσης διαλύµατος Βασικά µεγέθη για την περιγραφή του ανωστικού πλουµίου

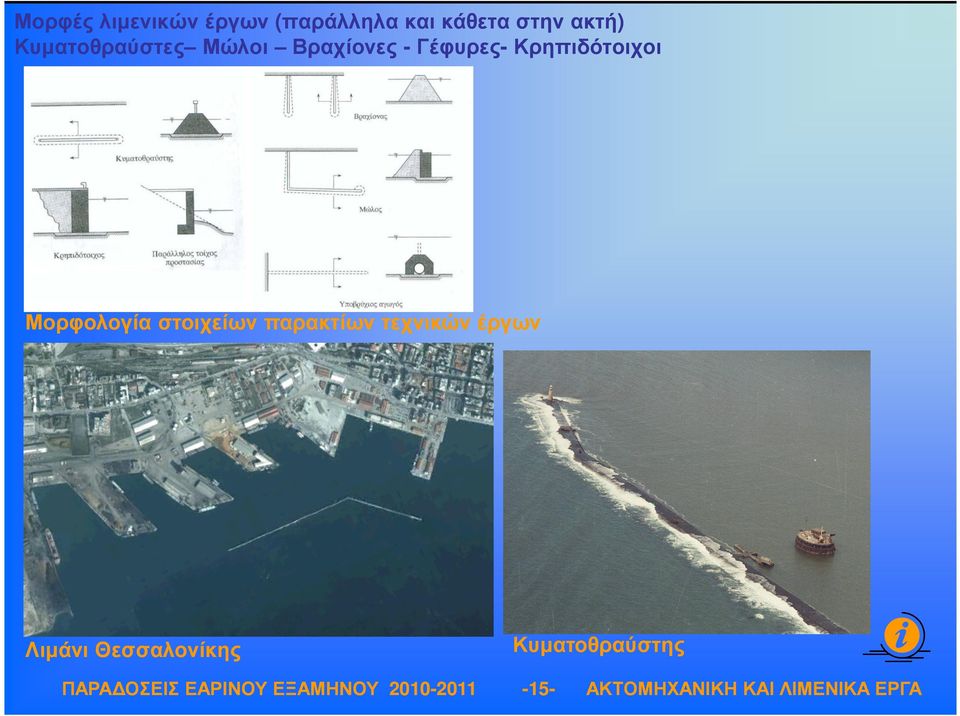

15 Μορφές λιµενικών έργων (παράλληλα και κάθετα στην ακτή) Κυµατοθραύστες Μώλοι Βραχίονες -Γέφυρες- Κρηπιδότοιχοι Μορφολογία στοιχείων παρακτίων τεχνικών έργων Λιµάνι Θεσσαλονίκης Κυµατοθραύστης

Κρηπιδότοιχοι Μορφολογία στοιχείων παρακτίων

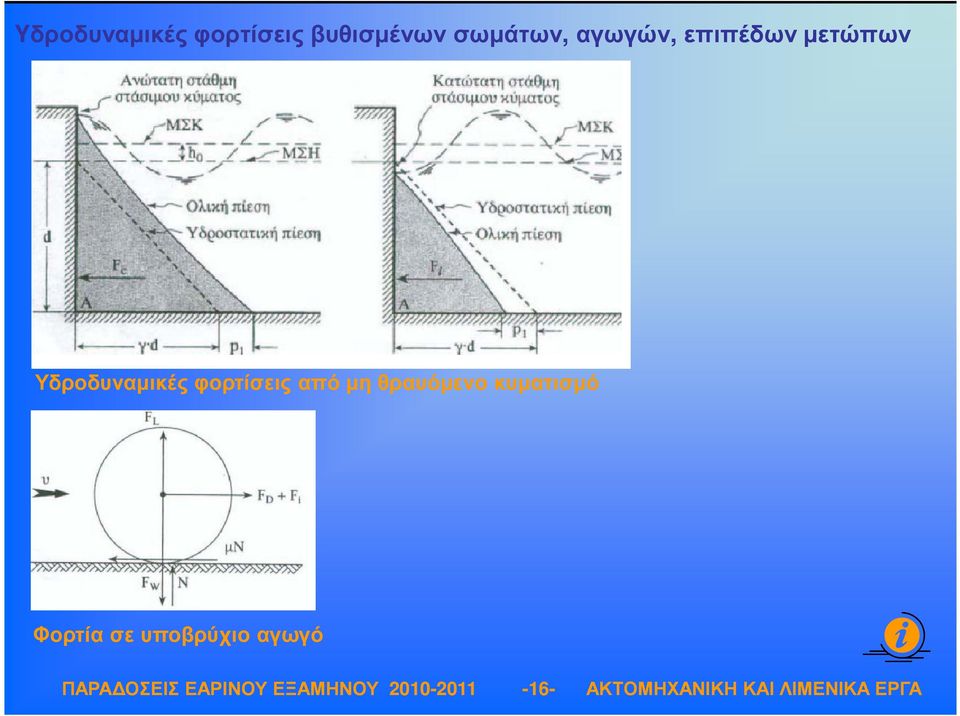

16 Yδροδυναµικές φορτίσεις βυθισµένων σωµάτων, αγωγών, επιπέδων µετώπων Υδροδυναµικές φορτίσεις από µη θραυόµενο κυµατισµό Φορτία σε υποβρύχιο αγωγό

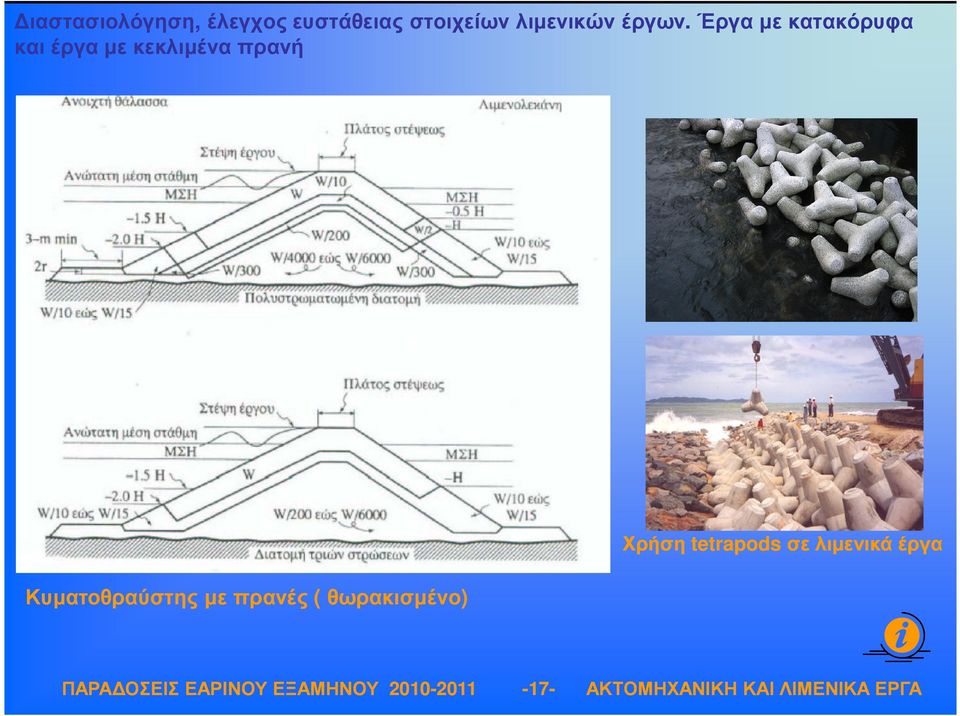

17 ιαστασιολόγηση, έλεγχος ευστάθειας στοιχείων λιµενικών έργων. Έργα µε κατακόρυφα και έργα µε κεκλιµένα πρανή Κυµατοθραύστης µε πρανές ( θωρακισµένο) Χρήση tetrapods σε λιµενικά έργα

18 Θεωρίες παράκτιας µεταφοράς και ισοζύγιο φερτών υλών ιάκριση χειµερινού και θερινού προφίλ ακτής ανάλογαµε την καµπυλότητα του κύµατος ( τον χειµώνα το θέρος)

19 Mορφολογικές αναδράσεις από τα τεχνικά έργα Επίδραση παρακτίων έργων στην µορφολογία της ακτής Mamaia, Μαύρη θάλασσα, Ρουµανία Επίδραση κυµατοθραύστη στην µορφολογία της ακτής
