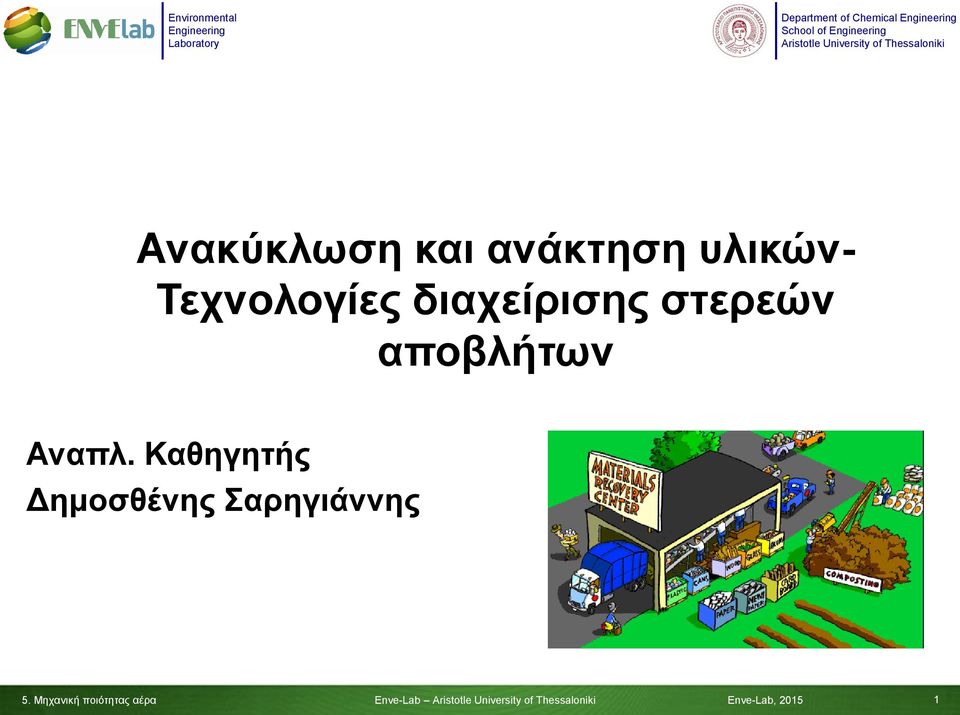

1 Ανακύκλωση και ανάκτηση υλικών- Τεχνολογίες διαχείρισης στερεών αποβλήτων Αναπλ. Καθηγητής Δημοσθένης Σαρηγιάννης 1

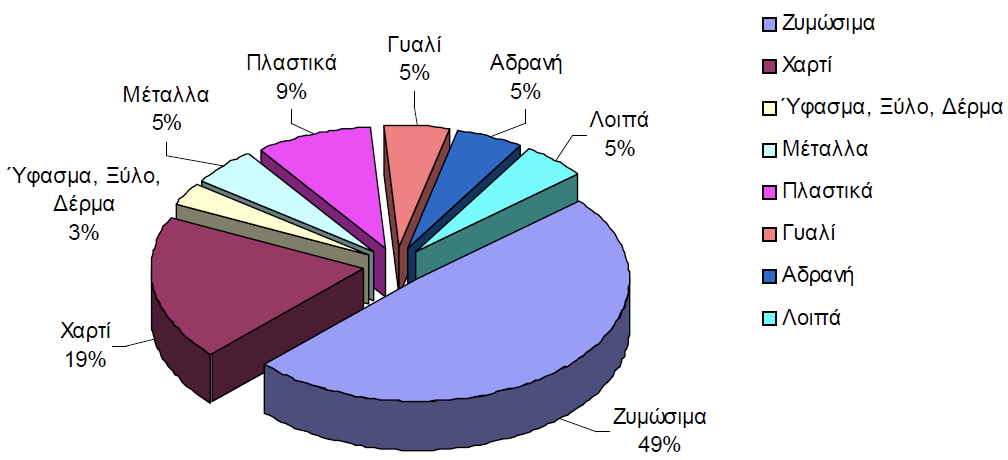

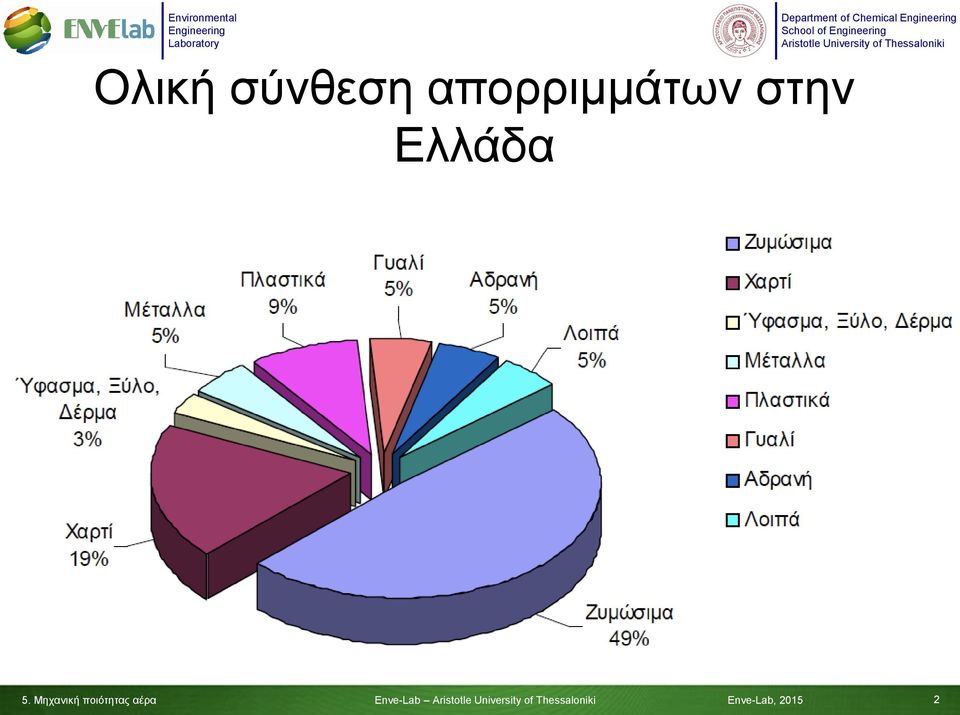

2 Ολική σύνθεση απορριμμάτων στην Ελλάδα 2

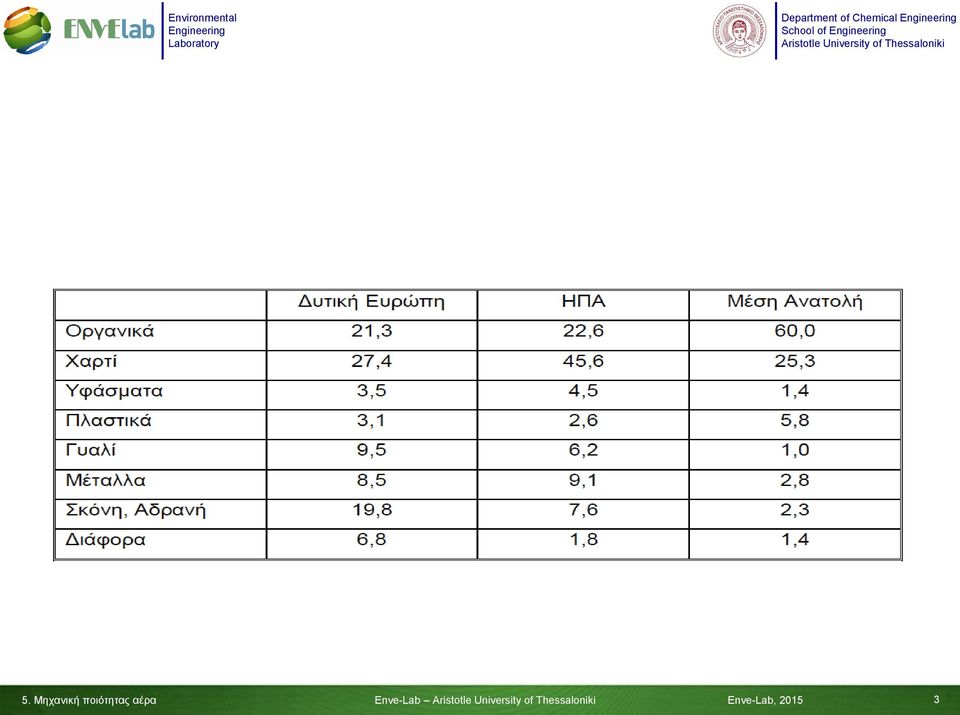

3 3

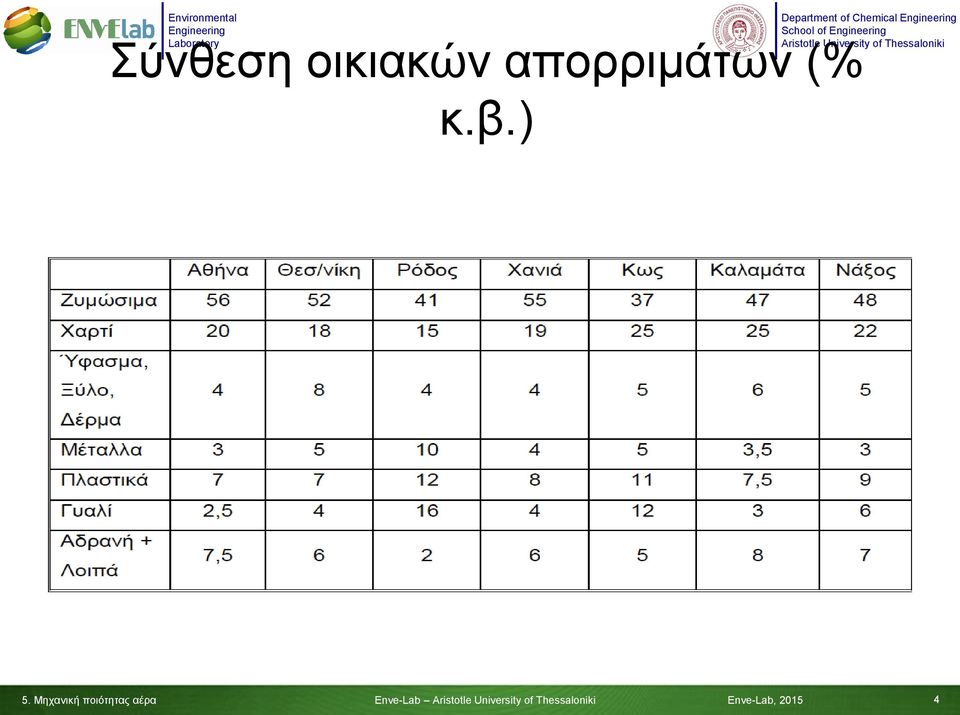

4 Σύνθεση οικιακών απορριμάτων Aristotle (% University of Thessaloniki κ.β.) 4

5 Εποχική διακύμανση σύνθεσης ΑΣΑ στη Θεσ/νίκη 5

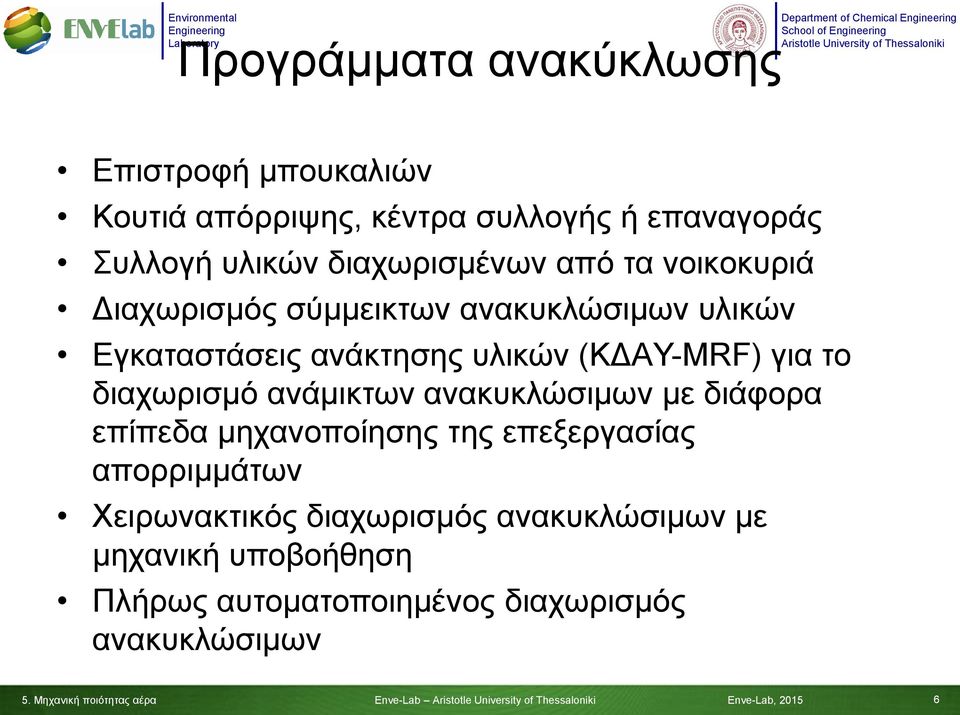

6 Προγράμματα ανακύκλωσης Επιστροφή μπουκαλιών Κουτιά απόρριψης, κέντρα συλλογής ή επαναγοράς Συλλογή υλικών διαχωρισμένων από τα νοικοκυριά Διαχωρισμός σύμμεικτων ανακυκλώσιμων υλικών Εγκαταστάσεις ανάκτησης υλικών (ΚΔΑY-MRF) για το διαχωρισμό ανάμικτων ανακυκλώσιμων με διάφορα επίπεδα μηχανοποίησης της επεξεργασίας απορριμμάτων Χειρωνακτικός διαχωρισμός ανακυκλώσιμων με μηχανική υποβοήθηση Πλήρως αυτοματοποιημένος διαχωρισμός ανακυκλώσιμων 6

(ΚΔΑY-MRF) για το διαχωρισμό ανάμικτων ανακυκλώσιμων με διάφορα επίπεδα μηχανοποίησης της επεξεργασίας

7 Ανάκτηση ανακυκλώσιμων από ΑΣΑ Συλλογή υλικών διαχωρισμένων στην πηγή με ή χωρίς μετέπειτα επεξεργασία Απαιτεί υψηλό επίπεδο συμμετοχής των νοικοκυριών έχει υψηλά κόστη συλλογής και χαμηλό κόστος επεξεργασίας Συλλογή σύμμικτων ανακυκλώσιμων με επεξεργασία σε κεντρικές εγκαταστάσεις ανάκτησης υλικών (ΚΔΑΥ) Μέτρια συμμετοχή νοικοκυριών μέτριο κόστος συλλογής κόστος επεξεργασίας ανάμεσα στο διαχωρισμό στην πηγή και τη συλλογή & επεξεργασία ανάμικτων ΣΑ Συλλογή σύμμικτων ΑΣΑ με επεξεργασία για ανάκτηση ανακυκλώσιμων υλικών από ρεύματα απορριμμάτων σε εγκαταστάσεις επεξεργασίας ανάμικτων απορριμμάτων 7

ανάκτησης υλικών (ΚΔΑΥ) Μέτρια συμμετοχή νοικοκυριών μέτριο κόστος συλλογής κόστος επεξεργασίας ανάμεσα στο διαχωρισμό στην πηγή και τη συλλογή &

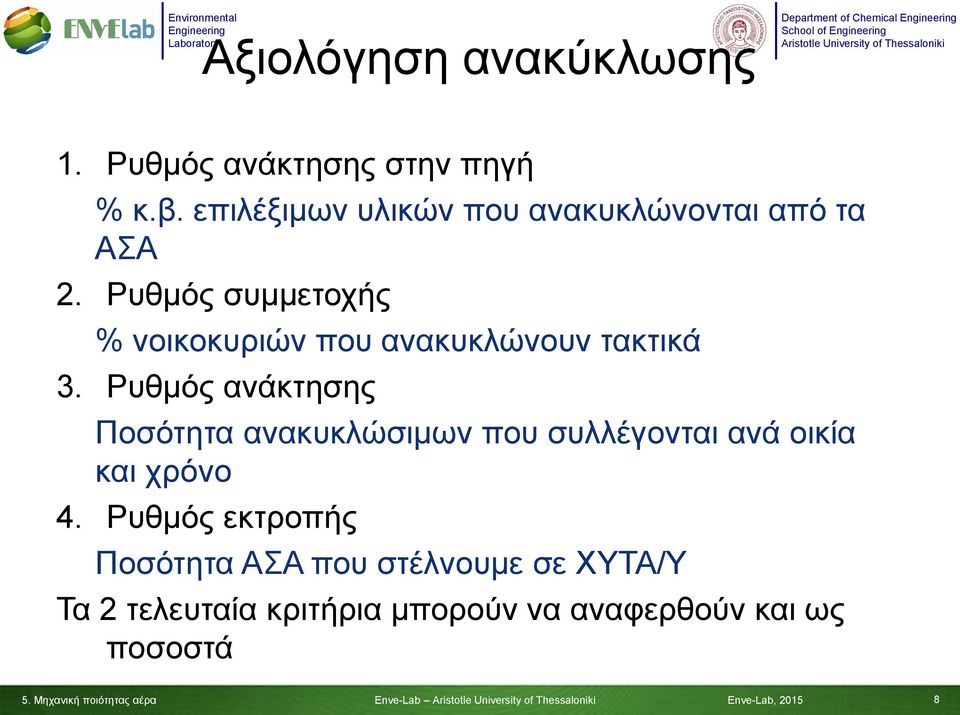

8 Αξιολόγηση ανακύκλωσης 1. Ρυθμός ανάκτησης στην πηγή % κ.β. επιλέξιμων υλικών που ανακυκλώνονται από τα ΑΣΑ 2. Ρυθμός συμμετοχής % νοικοκυριών που ανακυκλώνουν τακτικά 3. Ρυθμός ανάκτησης Ποσότητα ανακυκλώσιμων που συλλέγονται ανά οικία και χρόνο 4. Ρυθμός εκτροπής Ποσότητα ΑΣΑ που στέλνουμε σε ΧΥΤΑ/Υ Τα 2 τελευταία κριτήρια μπορούν να αναφερθούν και ως ποσοστά 8

Ρυθμός συμμετοχής % νοικοκυριών που ανακυκλώνουν τακτικά 3.

9 Χαρακτηριστικά προγράμματος Εβδομαδιαία συλλογή ανακύκλωσης Διανομή δοχείων συλλογής οικιακών απορριμμάτων Αποκομιδή ανακυκλώσιμων την ίδια μέρα με τα υπόλοιπα απορρίμματα Ενεργός προώθηση και διαφήμιση του προγράμματος 9

απορριμμάτων Αποκομιδή ανακυκλώσιμων την ίδια μέρα με

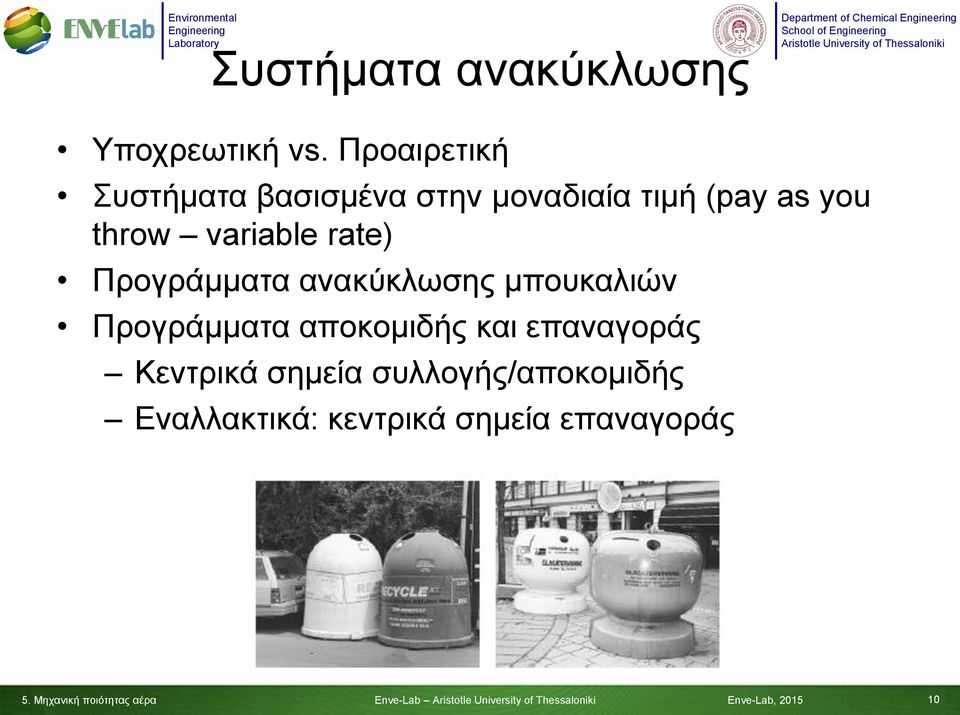

10 Συστήματα ανακύκλωσης Υποχρεωτική vs. Προαιρετική Συστήματα βασισμένα στην μοναδιαία τιμή (pay as you throw variable rate) Προγράμματα ανακύκλωσης μπουκαλιών Προγράμματα αποκομιδής και επαναγοράς Κεντρικά σημεία συλλογής/αποκομιδής Εναλλακτικά: κεντρικά σημεία επαναγοράς 10

throw variable rate) Προγράμματα ανακύκλωσης μπουκαλιών Προγράμματα

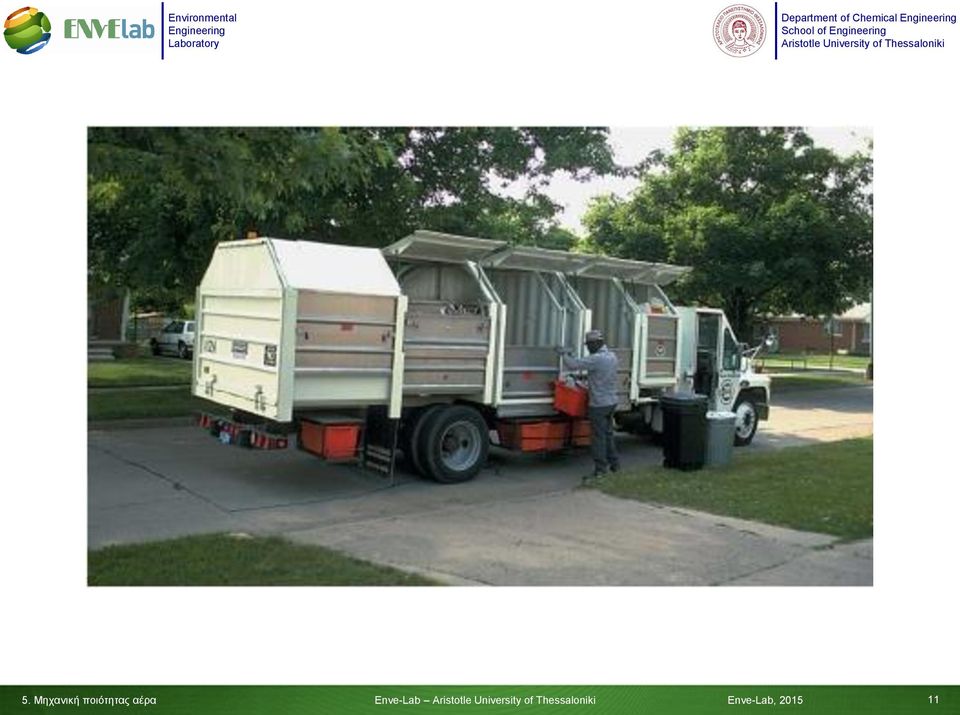

11 11

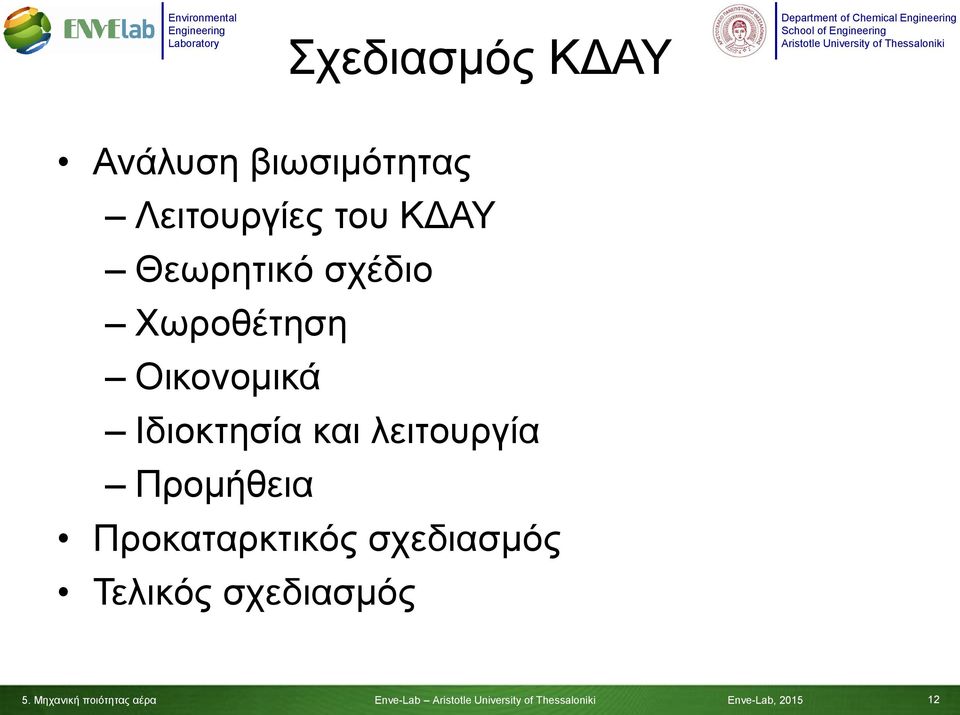

12 Σχεδιασμός ΚΔΑΥ Ανάλυση βιωσιμότητας Λειτουργίες του ΚΔΑΥ Θεωρητικό σχέδιο Χωροθέτηση Οικονομικά Ιδιοκτησία και λειτουργία Προμήθεια Προκαταρκτικός σχεδιασμός Τελικός σχεδιασμός 12

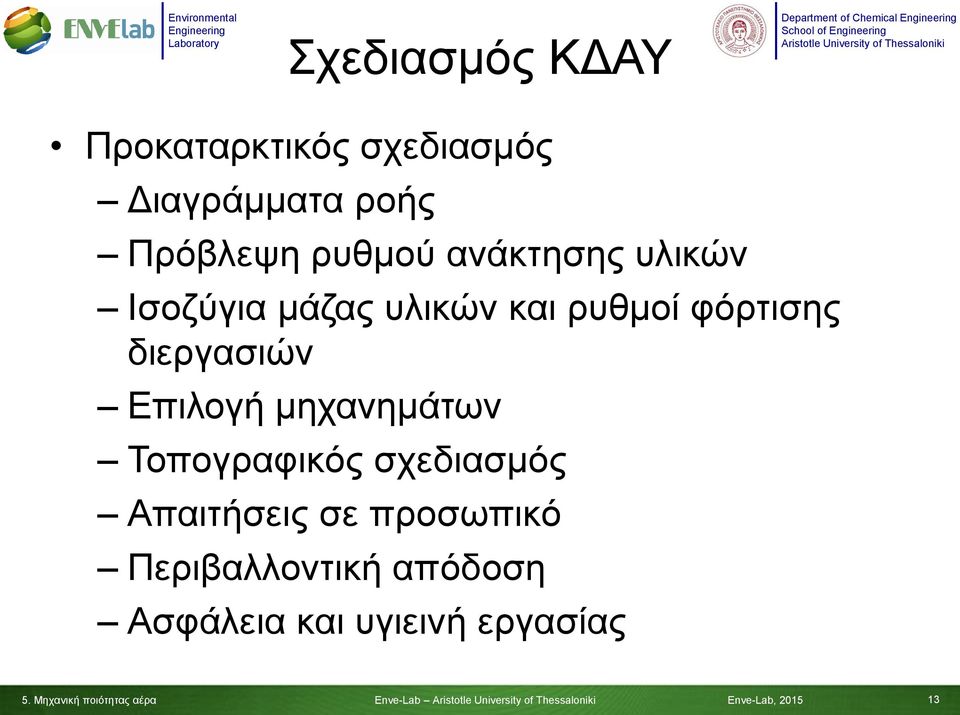

13 Σχεδιασμός ΚΔΑΥ Προκαταρκτικός σχεδιασμός Διαγράμματα ροής Πρόβλεψη ρυθμού ανάκτησης υλικών Ισοζύγια μάζας υλικών και ρυθμοί φόρτισης διεργασιών Επιλογή μηχανημάτων Τοπογραφικός σχεδιασμός Απαιτήσεις σε προσωπικό Περιβαλλοντική απόδοση Ασφάλεια και υγιεινή εργασίας 13

φόρτισης διεργασιών Επιλογή μηχανημάτων Τοπογραφικός σχεδιασμός

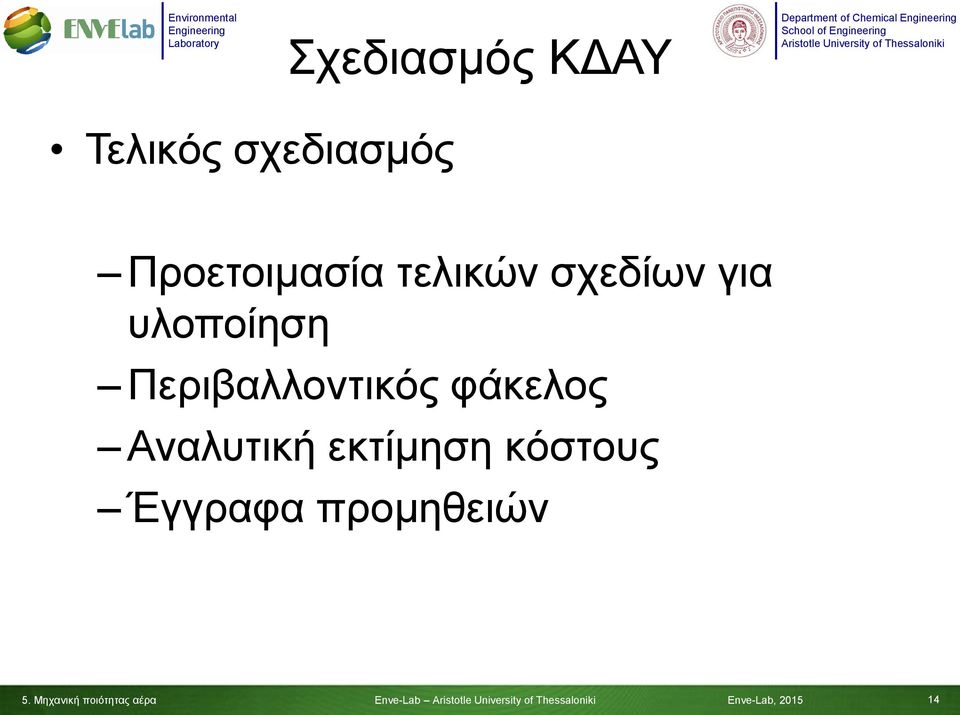

14 Σχεδιασμός ΚΔΑΥ Τελικός σχεδιασμός Προετοιμασία τελικών σχεδίων για υλοποίηση Περιβαλλοντικός φάκελος Αναλυτική εκτίμηση κόστους Έγγραφα προμηθειών 14

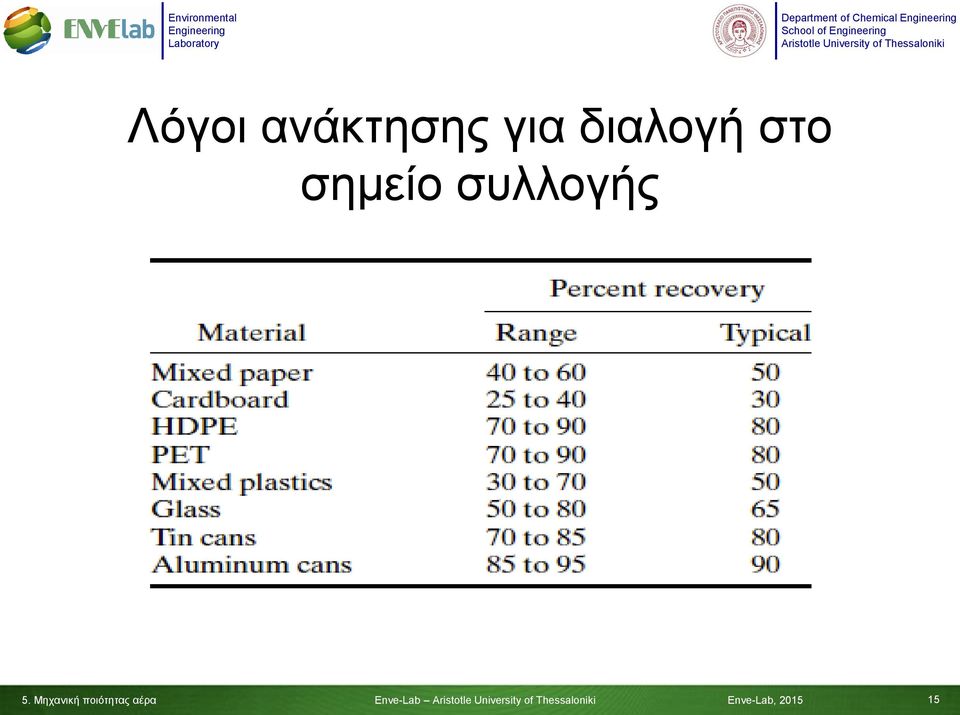

15 Λόγοι ανάκτησης για διαλογή στο σημείο συλλογής 15

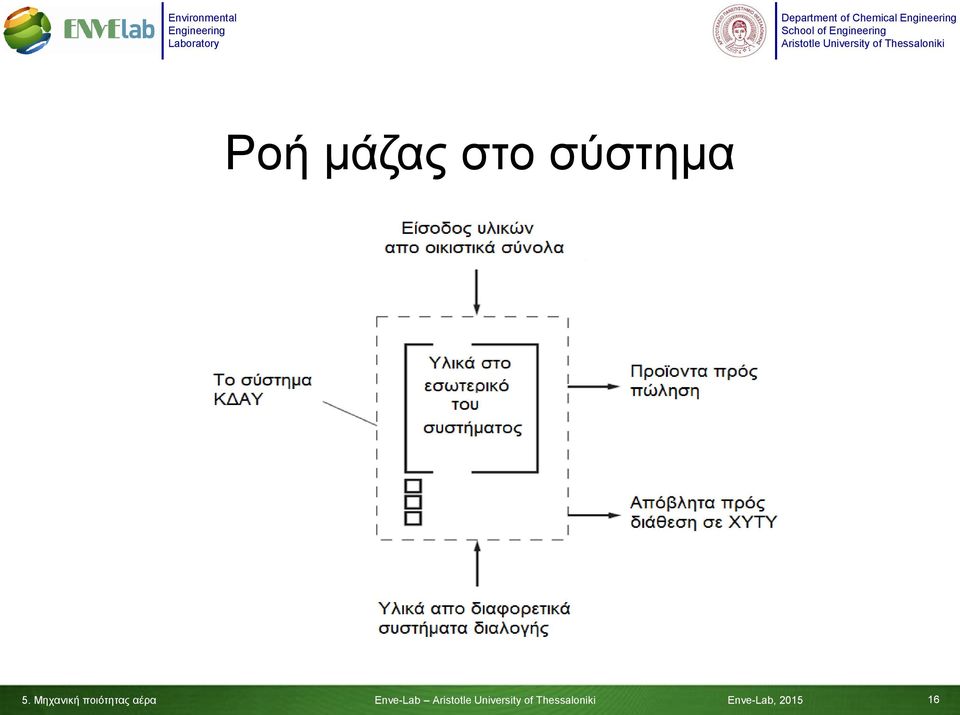

16 Ροή μάζας στο σύστημα 16

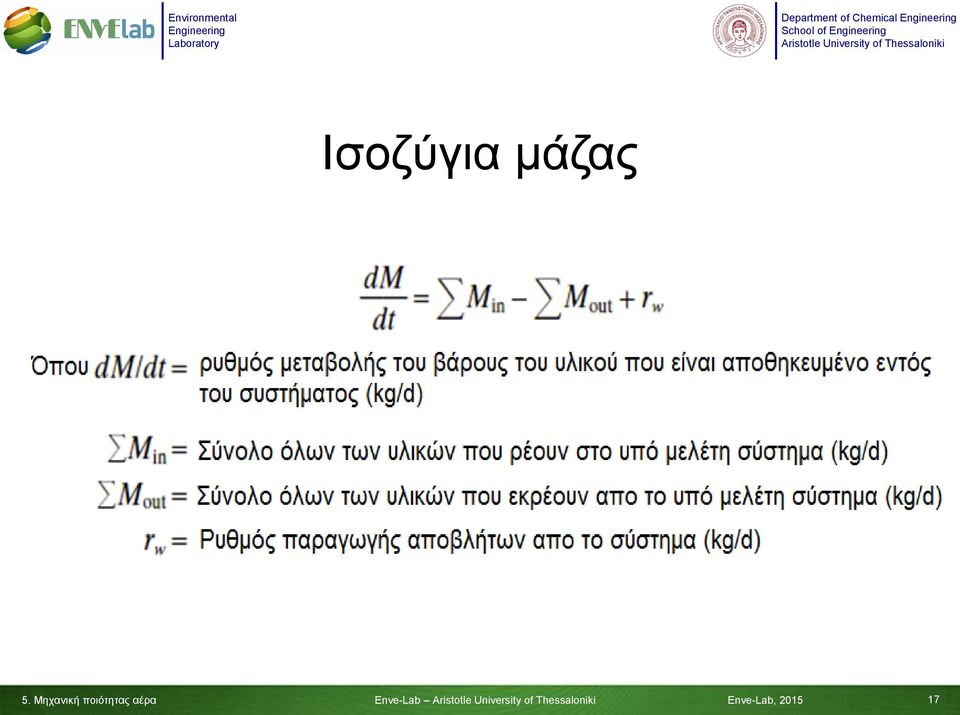

17 Ισοζύγια μάζας 17

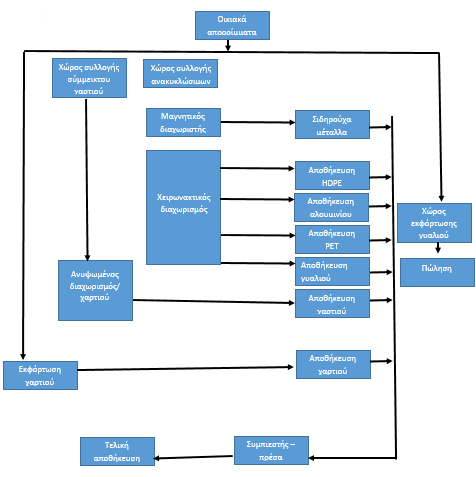

18 18

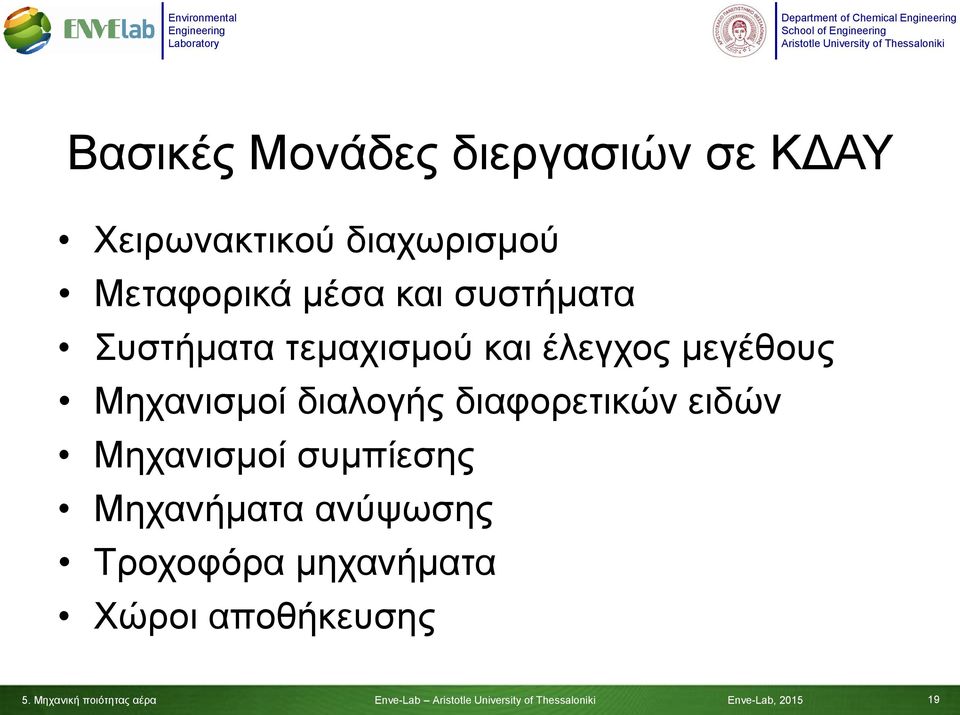

19 Βασικές Μονάδες διεργασιών σε ΚΔΑΥ Χειρωνακτικού διαχωρισμού Μεταφορικά μέσα και συστήματα Συστήματα τεμαχισμού και έλεγχος μεγέθους Μηχανισμοί διαλογής διαφορετικών ειδών Μηχανισμοί συμπίεσης Μηχανήματα ανύψωσης Τροχοφόρα μηχανήματα Χώροι αποθήκευσης 19

μεγέθους Μηχανισμοί διαλογής διαφορετικών ειδών Μηχανισμοί

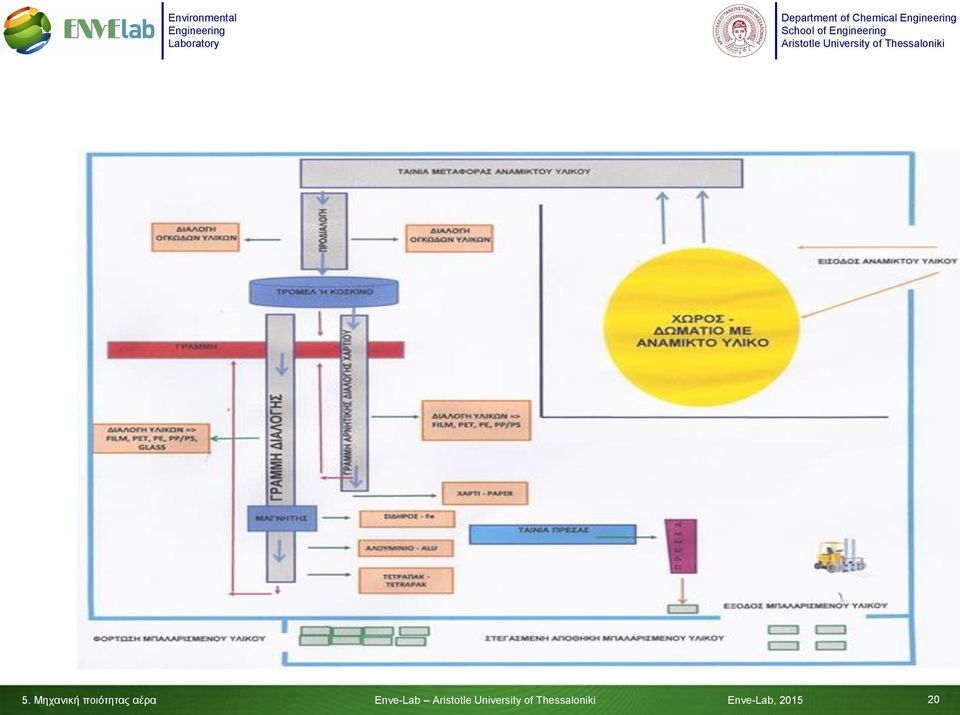

20 20

21 21

22 Χειρωνακτική Διαλογή Προδιαλογή Εμπρόσθιου Βήματος Τα υλικά ανασηκώνονται από ένα κινούμενο ταινιομεταφορέα και εκσφενδονίζονται ή ρίπτονται προς τα εμπρός σε ένα κάδο συλλογής. Ανακοπής Ανασηκώνονται τα υλικά από ένα κινούμενο ταινιομεταφορέα και προωθούνται σε κάποιο διαλογέα και απορρίπτονται σε ένα κάδο συλλογής Υπερυψωμένες πλατφόρμες Θετικής διαλογής Αρνητικής διαλογής 22

23 Μεταφορά υλικών 23

24 Μείωση μεγέθους Εξοπλισμός Κρούσης Υψηλής Ταχύτητας σφυρόμυλοι, μύλοι με πτερύγια, περιστροφικοί τεμαχιστές και κονιοποιητές (θραυστήρες γυαλιού). Εξοπλισμός Διάτμησης Υψηλής Ροπής συστήματα άλεσης με λεπίδες( κοκκοποιητικές συσκευές ), τεμαχιστές περιστροφικής διάτμησης και θραυστήρες 24

25 Εξοπλισμός Κρούσης Υψηλής Ταχύτητας 25

26 26

27 Εξοπλισμός Διάτμησης Υψηλής Ροπής 27

28 28

29 29

30 Διαχωρισμός συστατικών Κριτήρια/Ιδιότητες διαχωρισμού Μέγεθος Μαγνητισμός Πυκνότητα Ηλεκτρική Αγωγιμότητα Χρώμα 30

31 Μηχανικός διαχωρισμός 31

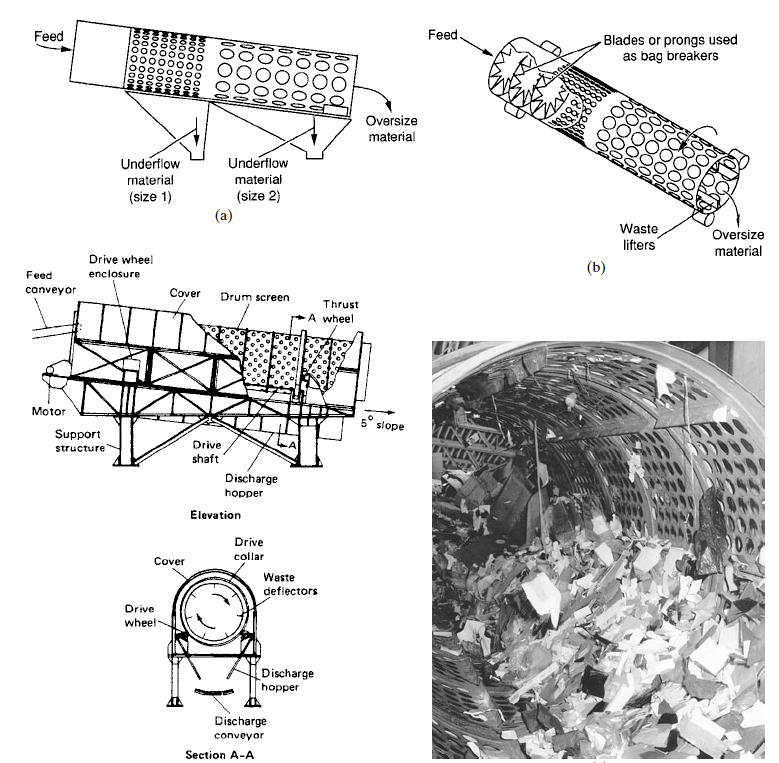

32 Περιστροφικός διαχωριστής 32

33 33

34 Διαχωριστής με Δίσκους 34

35 Μαγνητικοί διαχωριστές 35

36 Μαγνητικοί διαχωριστές 36

37 Διαχωριστές με αέρα 37

38 Διαχωριστές με αέρα 38

39 Είδος αισθητήρα Οπτικοί αισθητήρες Αισθητήρες εικόνας Χ-ray fluorescence & transmission Υπεριώδες Τύπος υλικού Διαχωρίζουν υλικά βάση του χρώματος τους Διαχωρίζουν τα υλικά βάση σχήματος Διαχωρίζουν τα υλικά με βάση την περιεκτικότητα τους σε χλώριο Διαχωρίζει τα διαφορετικά είδη πλαστικού 39

40 40

41 Πάγιο κόστος ΚΔΑΥ Σύστημα Ανάκτηση υλικού Χαμηλή μηχανική ένταση (5-20 τόνους/ημέρα) 16,000-32,000 Μέτρια μηχανική ένταση ( τόνους/ημέρα) 19,200-40,000 Υψηλή μηχανική ένταση (>100 τόνους/ημέρα) 32,000-64,000 Κομποστοποίηση Σύστημα χαμηλής τεχνολογίας 16,000-32,000 Σύστημα υψηλής τεχνολογίας 40,000-80,000 Κόστος κατα κεφαλήν ( )/τόννο ημέρα Απορρίματα προς ενέργεια 120, ,000 41

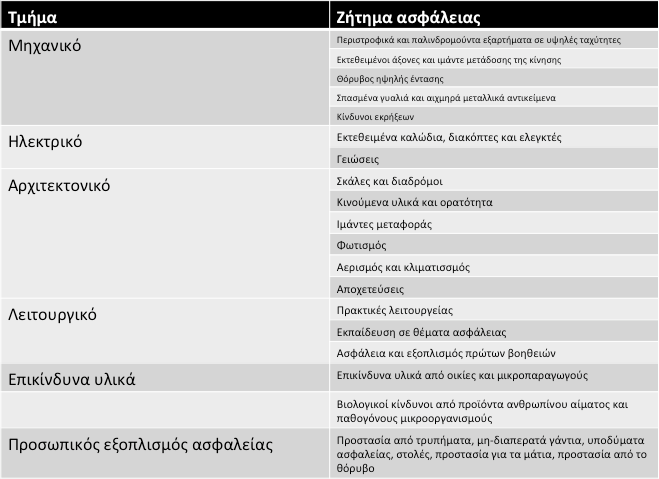

42 Ασφάλεια & Υγιεινή Εργασίας 42

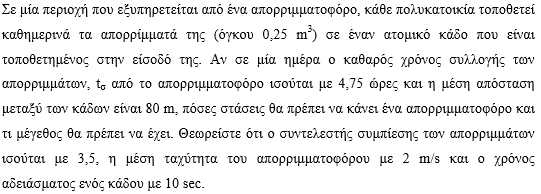

43 Παραδείγματα διαχείρισης στερεών αστικών αποβλήτων 43

44 44

45 45

46 46

47 47

48 48
