1 «Ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού» Ημερίδα 27 Ιουνίου 2008 «Διαχείριση Στερεών Αποβλήτων» Εισηγήτρια: Κατερίνα Παπαοικονόμου Πανεπιστήμιο Θεσσαλίας

2 Τοποθέτηση του προβλήματος Ταχεία αύξηση των ΑΗΗΕ. Σύνολο πολλών εξαρτημάτων. Εμπεριέχουν επικίνδυνα υλικά. Επιβάρυνση του περιβάλλοντος.

3 Τοποθέτηση του προβλήματος (2) Μέθοδοι διαχείρισης επεξεργασίας διάθεσης. Κόστος.

4 Τοποθέτηση του προβλήματος (3) Κοινωνική συμπεριφορά. Το φαινόμενο της γκρι ανακύκλωσης.

5 Μέθοδοι διαχείρισης - επεξεργασίας 1. Αποσυναρμολόγηση συσκευών: χειρωνακτικός ή μηχανικός διαχωρισμός επαναχρησιμοποιούμενων και ανακυκλωμένων μερών σε ερευνητικό επίπεδο η ρομποτική αποσυναρμολόγηση. 2. Απορρύπανση επεξεργασία ΑΗΗΕ: απομάκρυνση επικίνδυνων μερών ακολουθουμένη από μια σειρά μείωσης μεγέθους με τέτοιο τρόπο ώστε να επιτευχθεί ο διαχωρισμός των διαφορετικών υλικών και να ανακτηθούν τα επιμέρους κλάσματα υλικών. 3. Αποτέφρωση και πυρομεταλλουργική ανάκτηση (incineration and refining): μέταλλα μπορούν να ανακτηθούν εφόσον τα υλικά που υποβοηθούν στην καύση (combustibles) αποτεφρωθούν. 4. Ανακύκλωση με χημικές διεργασίες: ανάκτηση πολύτιμων μετάλλων μπορούν να ανακτηθούν από πλακέτες τυπωμένων ηλ. κυκλωμάτων και λοιπών μερών με χημικές διεργασίες.

6 Διεργασία ανάκτησης ΑΗΗΕ ΥΠΟΔΟΧΗ - ΕΛΕΓΧΟΣ ΑΠΟΔΟΧΗ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗ ΟΛΟΚΛΗΡΗΣ ΣΥΣΚΕΥΗΣ ΤΑΞΙΝΟΜΗΣΗ REUSABLE ΜΕΡΗ / ΕΞΑΡΤΗΜΑΤΑ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΑΠΟΡΡΥΠΑΝΣΗ ΑΝΑΚΤΗΣΗ ΧΡΗΣΙΜΩΝ ΥΛΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΜΕΡΩΝ ΑΠΟΜΑΚΡΥΝΣΗ ΕΠΙΚΙΝΔΥΝΩΝ ΟΥΣΙΩΝ ΚΑΙ ΜΕΡΩΝ ΠΡΟΣ ΠΕΡΑΙΤΕΡΩ ΔΙΑΧΕΙΡΙΣΗ ΕΠΙΚΙΝΔΥΝΩΝ ΥΛΙΚΩΝ ΜΕΣΩ ΑΔΕΙΟΔΟΤΗΜΕΝΩΝ ΕΤΑΙΡΕΙΩΝ ΠΡΟΩΘΗΣΗ ΠΡΟΣ ΑΓΟΡΑ REUSED ΠΡΟΙΟΝΤΩΝ ΕΠΕΞΕΡΓΑΣΙΑ (κοπή - τεμαχισμός - διαλογή και διαχωρισμός υλικών) ΑΠΟΡΡΙΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΠΡΟΣ ΥΓΕΙΟΝΟΜΙΚΗ ΤΑΦΗ ΑΝΑΚΤΗΣΗ ΚΛΑΣΜΑΤΩΝ (Σιδηρούχο/ μη σιδηρούχο/ πλαστικό) ΠΡΟΩΘΗΣΗ ΤΩΝ ΚΛΑΣΜΑΤΩΝ KAI ΧΡΗΣΙΜΩΝ ΥΛΙΚΩΝ ΣΤΙΣ ΤΕΛΙΚΕΣ ΒΙΟΜΗΧΑΝΙΕΣ (ΧΑΛΥΒΟΥΡΓΙΕΣ, ΥΑΛΟΥΡΓΙΕΣ, ΒΙΟΜΗΧΑΝΙΕΣ ΠΑΡΑΓΩΓΗΣ ΧΑΛΚΟΥ/ΑΛΟΥΜΙΝΙΟΥ/ΠΛΑΣΤΙΚΟΥ) ΓΙΑ ΠΑΡΑΓΩΓΗ ΑΝΑΚΥΚΛΟΥΜΕΝΩΝ ΠΡΩΤΩΝ ΥΛΩΝ

7 Μέθοδοι αποσυναρμολόγησης ΑΗΗΕ - Μη καταστροφικές μέθοδοι (στηρίζονται στην ανάκτηση εξαρτημάτων η αποσυναρμολόγηση των ΑΗΗΕ στην περίπτωση αυτή γίνεται με χειρωνακτική μέθοδο- η επαναχρησιμοποίηση μερών εξαρτημάτων στην περίπτωση αυτή είναι εφικτή) - Καταστροφικές μέθοδοι (στηρίζονται στην ανάκτηση κλασμάτων υλικών χωρίς να δίνεται βάση στην ανάκτηση επαναχρησιμοποιούμενων εξαρτημάτων - η αποσυναρμολόγηση στην περίπτωση αυτή γίνεται μηχανικώς η επαναχρησιμοποίηση μερών στην περίπτωση αυτή δεν είναι εφικτή)

8 Μέθοδοι τεμαχισμού ΑΗΗΕ Τεμαχιστές (Shredders) Κοκκοποιητές (Granulators) Βιομηχανικοί μύλοι άλεσης (Hammer mills)

9 Τεχνολογίες κοπής - τεμαχισμού Τεχνολογία μονού ρότορα (single shaft) Τεχνολογία διπλού ρότορα (two shaft) Τεχνολογία τριπλού ρότορα (three shaft) Κοκκοποιητής (granulator)

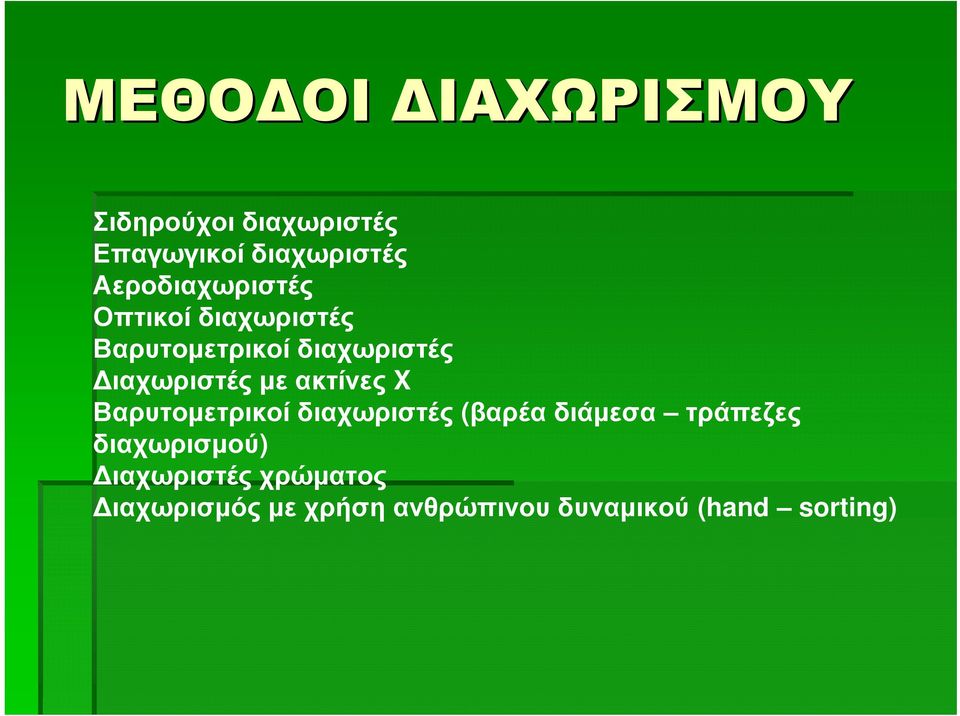

10 ΜΕΘΟΔΟΙ ΔΙΑΧΩΡΙΣΜΟΥ Σιδηρούχοι διαχωριστές Επαγωγικοί διαχωριστές Αεροδιαχωριστές Οπτικοί διαχωριστές Βαρυτομετρικοί διαχωριστές Διαχωριστές με ακτίνες X Βαρυτομετρικοί διαχωριστές (βαρέα διάμεσα τράπεζες διαχωρισμού) Διαχωριστές χρώματος Διαχωρισμός με χρήση ανθρώπινου δυναμικού (hand sorting)

11 Χειροδιαλογή

12 Μαγνητικό τύμπανο (διαχωρισμός σιδηρούχου κλάσματος)

13 Αναρτώμενος Μαγνητικός Διαχωριστής (διαχωρισμός σιδηρούχου κλάσματος)

14 Επαγωγικός διαχωριστής (διαχωρισμός μη σιδηρούχων μετάλλων)

15 Διαχωριστής με ακτίνες X (διαχωρισμός βαρέων μετάλλων Cu, Zn από ελαφρά μέταλλα Al, Mg)

16 Τι προκύπτει από τη συνολική διαχείριση ΑΗΗΕ Επικίνδυνα υλικά Κλάσμα γυαλιού Κλάσμα γυαλιού οθόνης CRT Σιδηρούχο κλάσμα Μικτό μη σιδηρούχο κλάσμα Κλάσμα χαλκού Κλάσμα αλουμινίου Μικτό κλάσμα πλαστικού Ταξινομημένο κλάσμα πλαστικού Πολυουρεθάνη / πολυστερόλη Καλώδια Η κάσα από τους Η/Υ, οθόνες / τηλεοράσεις (που αποτελούνται από πλαστικό και ξύλο) Διάφορα μηχανικά μέρη και εξαρτήματα προς επαναχρησιμοποίηση Πλακέτες τυπωμένων ηλ. κυκλωμάτων (από τις οποίες προκύπτουν τα πολύτιμα μέταλλα) Ανάμικτα υλικά μη διαχωρίσιμα (απόρριμμα διεργασίας)

17 Επικίνδυνες ουσίες που προκύπτουν από τη διαχείριση ΑΗΗΕ CFC(χλωροφθοράνθρακας χλωροφθοράνθρακας) / HCFC (υδροχλωροφθοράνθρακας) / HFC (υδροφθοράνθρακας) / HC (υδρογονάνθρακας) - Ψυγεία και κλιματιστικά, μόνωση και κύκλωμα ψύξης Μόλυβδος - CRT, μπαταρίες, καλώδια,πλακέτες πλακέτες, ηλ. κυκλώματα Κάδμιο -μπαταρίες, πλακέτες κυκλωμάτων Υδράργυρος -διακόπτες υδραργύρου, λαμπτήρες φθορισμού,θερμοστάτες θερμοστάτες Πυρίμαχες κεραμικές ίνες (RCFs) - μονωτικά υλικά σε κουζίνες, κεραμικές εστίες Βρωμιούχοι φλογοεπιβραδυντές (BFRs) πλακέτες, πλαίσια Η/Υ-TV, Αντιμόνιο πλακέτες κυκλωμάτων Βυρίλλιο - πλακέτες κυκλωμάτων Λίθιο - μπαταρίες Φόσφωρος -CRT, λαμπτήρες φθορισμού PCBs (πολυχλωριωμένα διφαινύλια) -πυκνωτές εκκίνησης, μετασχηματιστές Γλυκόλη ηλεκτρολυτικοί πυκνωτές με ύψος και διάμετρο >25mm Ραδιενεργά στοιχεία ανιχνευτές καπνού, ιατροτεχνολογικά προϊόντα

18 Διάφορα υλικά που ανακτώνται (συστήματα μηχανικής αποσυναρμολόγησης) Fe Χρώμιο Αλουμίνιο Zn Μοτέρ - άξονες Καλώδια Cu Πλακέτες Μπαταρίες - πυκνωτές Πλαστικά Πλαστικά ανάμικτα διαχωρισμένα Διάφορα εξαρτήματα Toners

19 Ανακύκλ ωση Συσκευώ ν Α.Ε. Ε.Κ.ΑΝ. 174 Δήμοι Ε.Κ.ΑΝ. Αποσυναρμολόγηση Συμβεβλημένοι παραγωγοί ΗΗΕ Επικίνδυνα υλικά Οργάνωση Ανακύκλωση Συσκευών Α.Ε. Γερμανία Βέλγιο Γαλλία Τεμαχισμός Γυαλί Προσωρινή αποθήκευση Σιδηρούχα μέταλλα Μη σιδηρούχα μέταλλα Πλαστικό Σκουπίδια Χαλυβουργεία Χυτήρια Κίνα και ελληνικές εταιρείες Χ.Υ.Τ.Α

20

21

22

23

24

25

26

27

28

29

30

31 Ευχαριστώ για την προσοχή σας.
