1 αντλία θερμότητας για παραγωγή ζεστού νερού 17

2 Το μέλλον του κόσμου δημιουργείται σήμερα Η είναι η νέα αντλία της Ariston που δημιουργήθηκε για να βρίσκεται σε πλήρη αρμονία με το περιβάλλον. Απορροφώντας θερμότητα απευθείας από τον αέρα, η δημιουργεί πολλά λίτρα ζεστού νερού με εξαιρετικά χαμηλή κατανάλωση ηλεκτρικής ενέργειας. Η σειρά διατίθεται σε δυο εκδόσεις: επίτοιχη ( lt.) και επιδαπέδια ( lt.). Η τεχνολογία επιτέλους είναι στην υπηρεσία της φύσης. ΕΠΙΤΟΙΧΗ ΕΠΙΔΑΠΕΔΙΑ +70% εξοικονόμηση ενέργειας ΕΞΥΠΝΗ ΕΠΕΝΔΥΣΗ Απόδοση σημαίνει χαμηλότερη κατανάλωση: στη συγκεκριμένη περίπτωση η επιτυγχάνει ενεργειακή εξοικονόμηση και εξοικονόμηση κόστους μεγαλύτερη από 70% σε σύγκριση με έναν ηλεκτρικό θερμοσίφωνα της ίδιας χωρητικότητας. Αυτό καθιστά τη μία έξυπνη και συμφέρουσα επένδυση εφόσον η περίοδος απόσβεσης κόστους είναι εξαιρετικά χαμηλή. 18

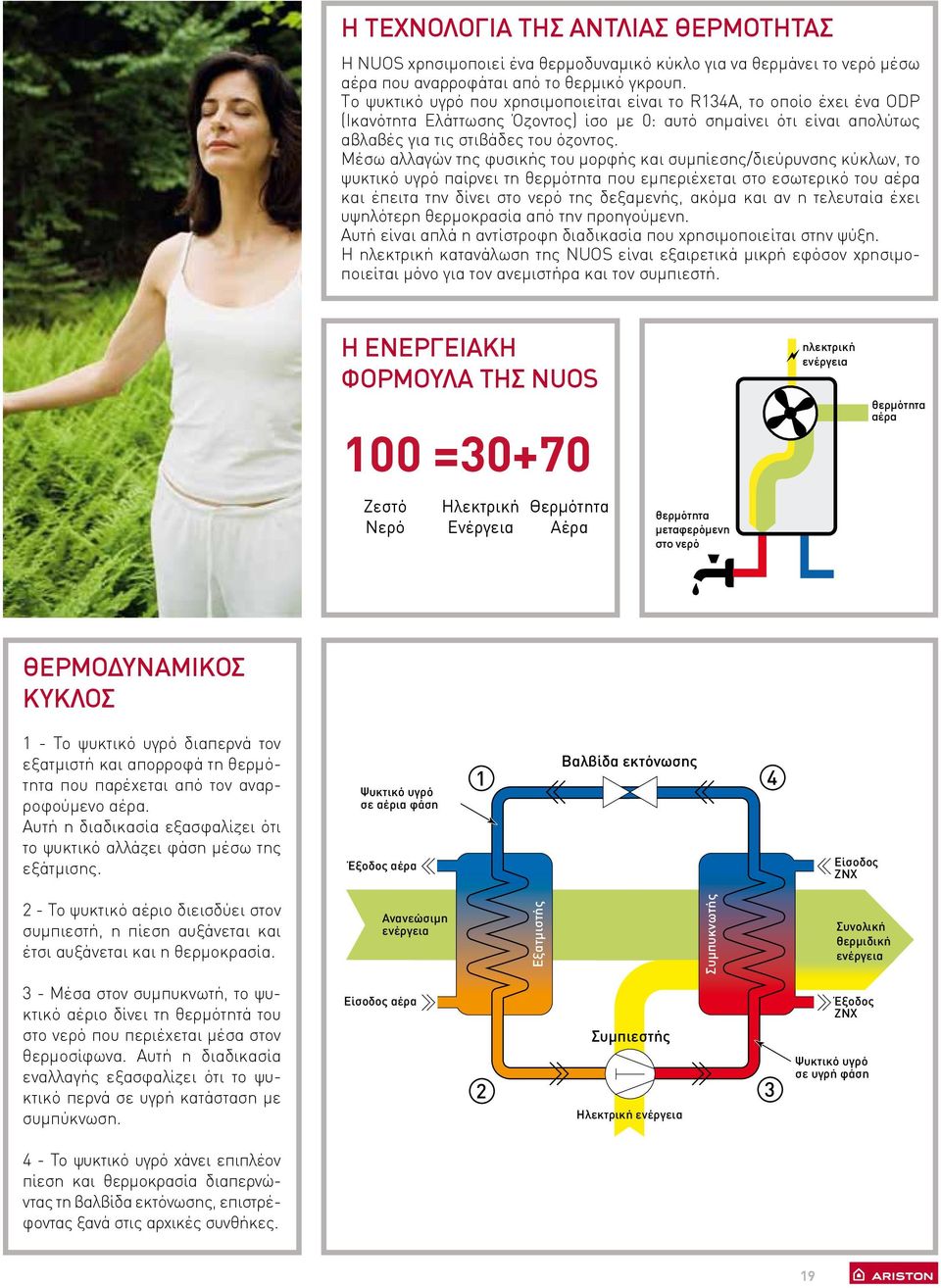

3 Η ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ Η χρησιμοποιεί ένα θερμοδυναμικό κύκλο για να θερμάνει το νερό μέσω αέρα που αναρροφάται από το θερμικό γκρουπ. Το ψυκτικό υγρό που χρησιμοποιείται είναι το R134A, το οποίο έχει ένα ODP (Ικανότητα Ελάττωσης Όζοντος) ίσο με 0: αυτό σημαίνει ότι είναι απολύτως αβλαβές για τις στιβάδες του όζοντος. Μέσω αλλαγών της φυσικής του μορφής και συμπίεσης/διεύρυνσης κύκλων, το ψυκτικό υγρό παίρνει τη θερμότητα που εμπεριέχεται στο εσωτερικό του αέρα και έπειτα την δίνει στο νερό της δεξαμενής, ακόμα και αν η τελευταία έχει υψηλότερη θερμοκρασία από την προηγούμενη. Αυτή είναι απλά η αντίστροφη διαδικασία που χρησιμοποιείται στην ψύξη. Η ηλεκτρική κατανάλωση της είναι εξαιρετικά μικρή εφόσον χρησιμοποιείται μόνο για τον ανεμιστήρα και τον συμπιεστή. Η ΕΝΕΡΓΕΙΑΚΗ ΦΟΡΜΟΥΛΑ ΤΗΣ ηλεκτρική ενέργεια 100 =30+70 θερµότητα αέρα Ζεστό Νερό Ηλεκτρική Ενέργεια Θερμότητα Αέρα θερµότητα µεταφερόµενη στο νερό ΘΕΡΜΟΔΥΝΑΜΙΚΟΣ ΚΥΚΛΟΣ 1 - Το ψυκτικό υγρό διαπερνά τον εξατμιστή και απορροφά τη θερμότητα που παρέχεται από τον αναρροφούμενο αέρα. Αυτή η διαδικασία εξασφαλίζει ότι το ψυκτικό αλλάζει φάση μέσω της εξάτμισης. Ψυκτικό υγρό σε αέρια φάση Έξοδος αέρα Βαλβίδα εκτόνωσης 1 4 Είσοδος ΖΝΧ 2 - Το ψυκτικό αέριο διεισδύει στον συμπιεστή, η πίεση αυξάνεται και έτσι αυξάνεται και η θερμοκρασία. Ανανεώσιµη ενέργεια Εξατµιστής Συµπυκνωτής Συνολική θερµιδική ενέργεια 3 - Μέσα στον συμπυκνωτή, το ψυκτικό αέριο δίνει τη θερμότητά του στο νερό που περιέχεται μέσα στον θερμοσίφωνα. Αυτή η διαδικασία εναλλαγής εξασφαλίζει ότι το ψυκτικό περνά σε υγρή κατάσταση με συμπύκνωση. Είσοδος αέρα Συµπιεστής 2 3 Ηλεκτρική ενέργεια Έξοδος ΖΝΧ Ψυκτικό υγρό σε υγρή φάση 4 - Το ψυκτικό υγρό χάνει επιπλέον πίεση και θερμοκρασία διαπερνώντας τη βαλβίδα εκτόνωσης, επιστρέφοντας ξανά στις αρχικές συνθήκες. 19

4 Πολλά πλεονεκτήματα για σας και το περιβάλλον ΑΝΑΝΕΩΣΙΜΗ ΠΗΓΗ ΕΝΕΡΓΕΙΑΣ Η μεγαλύτερη καινοτομία συνήθως κρύβεται σε αυτά που μας περιβάλλουν καθημερινά. Ο αέρας, για παράδειγμα, είναι πλούσιος σε θερμότητα, μια δωρεάν και ανανεώσιμη πηγή ενέργειας που έρχεται απευθείας από τον ήλιο. Η καταφέρνει να αποβάλλει αυτή την καθαρή ενέργεια από τον αέρα και να την χρησιμοποιήσει για να θερμάνει νερό. : ECOWATER ΑΠΟΔΟΤΙΚΟ ΠΡΟΪΟΝ Η Nuos χρησιμοποιεί μόνο το 1/3 της απαραίτητης ηλεκτρικής ενέργειας για να θερμάνει το νερό σε σύγκριση με ένα παραδοσιακό θερμοσίφωνα. Ο C.O.P. (Συντελεστής Απόδοσης) ορίζει την αποδοτικότητα της αντλίας θερμότητας μέσω της αναλογίας μεταξύ της αντλούμενης ενέργειας και της ενέργειας που επιτεύχθηκε. Αυτή η παράμετρος είναι υψηλή πάνω από ένα βαθμό, δείχνοντας έτσι το μεγάλο πλεονέκτημα που έχετε χρησιμοποιώντας τη. C.O.P. à 3 ΜΕΙΩΝΕΙ ΤΗΝ ΥΓΡΑΣΙΑ ΚΑΙ ΕΠΙΤΡΕΠΕΙ ΤΗΝ ΑΛΛΑΓΗ ΑΕΡΑ Τα αποτελέσματα της οικολογικής τεχνολογίας έχουν περισσότερα από ένα θετικά οφέλη: ο εξερχόμενος αέρας της αντλίας συνδράμει στον φυσικό εξαερισμό του χώρου και αυξάνει την ποιότητα του αέρα παράγοντας ένα ευχάριστο αποτέλεσμα αναζωογόνησης και αφύγρανσης. 20

5 Μέσα στην καρδιά του επιδαπέδιου C.O.p. 3.7 ΣΥΝΤΕΛΕΣΤΗΣ ΑΠΟΔΟΣΗΣ ςυμπιεςτης βαλβιδα ΕΚΤΟΝωςΗς ΑΝΕμΙςΤΗρΑς ΑΕρΑ ΕξΑΤμΙςΤΗς ςυμπυκνωτης ςερπαντινα ΗλΙΑΚΟυ ΕΛΑΧΙΣΤΗ ΘΕΡΜΟΚΡΑΣΙΑ ΕΙΣΟΔΟΥ ΑΕΡΑ -5 C υψηλή απόδοση σε όλες τις εξωτερικές καιρικές συνθήκες ΧΡΟΝΟΣ (HH.MM) 9,36 8,24 7,12 6,00 4,48 3,36 2,24 Χρόνος θέρµανσης (15-51 C) COP T AIR ( C) 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,0 COP 21

6 250 solar αέρας και ήλιος μαζί για μια λύση Στην έκδοση με σύνδεση ηλιακού, η 250 έχει μια ηλιακή σερπαντίνα 0,65 m 2 και μπορεί να χρησιμοποιεί ταυτόχρονα θέρμανση προερχόμενη από τον αέρα και τον ήλιο. Χάρη στον εξωτερικό ηλεκτρονικό εγκέφαλο ελέγχου είναι δυνατό να συνδεθεί η 250 με έναν ηλιακό συλλέκτη επιφάνειας μεταξύ 2 και 5 m 2. ΜΕΓΙΣΤΗ ΕΞΟΙΚΟΝΟΜΗΣΗ Χάρη στη σύνδεση με τους ηλιακούς συλλέκτες, η 250 solar εγγυάται εξοικονόμηση έως και 85%. 22

7 Η επιδαπέδια υπερκαλύπτει τα standards της αγοράς ΠΟΣΟΣΤΑ ΑΓΟΡΑΣ COP 1 3-3,2 3,7 Η πιο αποδοτική Ελάχιστη θερμοκρασία αέρα για την λειτουργία της αντλίας θερμότητας 8-10 C -5 C Η πιο κατάλληλη για περιοχές με πολύ κρυο Μέγιστη θερμοκρασία ζεστού νερού χρήσης που επιτυγχάνεται με την αντλία θερμότητας C 62 C Η πιο πλούσια σε ζεστό νερό Χρόνος θέρμανσης ώρες 4.03 ώρες Η γρηγορότερη στη θέρμανση Μέγιστος θόρυβος db(a) 54 db(a) Η πιο αθόρυβη Συμπυκνωτής Εμβαπτιζόμενη σερπαντίνα Εξωτερική σερπαντίνα (αναφέρεται στο δοχείο) Η πιο υγιεινή Άνοδος Μαγνήσιο Μαγνήσιο και Pro-Tech ρεύμα Η πιο προστατευμένη από τη διάβρωση Αντίσταση Μονή, εμβάπτιση Διπλή, στεατίτης, χωρίς επαφή Η καλύτερη από άποψη συντήρησης Διεπαφή Βασικές ρυθμίσεις Ηλεκτρονική, Πολυχρηστική Η πιο εξελιγμένη Έξοδος αέρα Μονή Διπλή με ενσωμάτωση πολλών διαμέτρων Η πιο ευέλικτη Εξωτερικό περίβλημα PVC Μεταλλική, βαμμένη Η πιο εστιασμένη στις λεπτομέρειες 1 - τρόπος λειτουργίας αντλίας θερμότητας για θέρμανση νερού από 15 έως 51 C με εξωτερική θερμοκρασία αέρα 15 C ( 250) 23

8 Χρήσιμες λειτουργίες σε μια χαρούμενη και φιλική στον χρήστη διεπαφή ΛΕΙΤΟΥΡΓΙΑ GREEN Η λειτουργία που μεγιστοποιεί την ενεργειακή απόδοση. Η δουλεύει αποκλειστικά στη λειτουργία αντλίας θερμότητας θερμαίνοντας το νερό έως τους 62 C. ΛΕΙΤΟΥΡΓΙΑ BOOST Λειτουργία που ελαχιστοποιεί τον χρόνο θέρμανσης ενώ αυξάνει την άνεση. Η δουλεύει μαζί με την αντλία θερμότητας και την ηλεκτρική αντίσταση των 1,5 kw επιτρέποντας με αυτό τον τρόπο την επιτάχυνση της θέρμανσης του νερού. Πάνω από τους 62 C η αντλία θερμότητας σβήνει και η θέρμανση διασφαλίζεται από δυο ηλεκτρικές αντιστάσεις (1+1,5 kw) έως τους 75 C. ΛΕΙΤΟΥΡΓΙΑ AUTO Η λειτουργία εγγυάται τη βέλτιστη ισορροπία μεταξύ άνεσης και εξοικονόμησης χρημάτων. Η τελειοποιεί την λογική του κλεισίματος της αντλίας και της ηλεκτρικής αντίστασης. ΛΕΙΤΟΥΡΓΙΑ ΚΑΤΑ ΤΗΣ ΛΕΓΙΟΝΕΛΛΑΣ Η λειτουργία κατά της λεγιονέλλας μπορεί να ενεργοποιείται κάθε μήνα ξεκινώντας αυτόματα ένα κύκλο απολύμανσης. Εάν κριθεί απαραίτητο η θερμαίνει νερό έως και 65 C και αυτή η θερμοκρασία διατηρείται για χρονική περίοδο τόση ώστε να καταστρέψει κάθε πιθανή διάδοση βακτηρίων στο δοχείο. 24

9 ΕΠΙΔΑΠΕΔΙΑ SOL Επιδαπέδια αντλία θερμότητας ΥΨΗΛΗ ΑΠΟΔΟΣΗ ΥΨΗΛΗ ΑΠΟΔΟΣΗ COP 3.7 Διπλή άνοδος μαγνησίου και pro-tech κατά της διάβρωσης. Δεν απαιτείται συντήρηση. λειτουργία εργασίας αντλίας θερμότητας με εξωτερική θερμοκρασία αέρα έως και -5 c Δυνατότητα σύνδεσης με ηλιακούς συλλέκτες (ΕΚΔΟΣΗ 250 SOL) με ενσωματωμένη σερπαντίνα Λειτουργία κατά της λεγιονέλλας ενςωμάτωμενή ΗΛΕΚΤΡΙΚΗ ΑΝΤΙΣΤΑΣΗ ΑΠΟ ΣΤΕΑΤΙΤΗ ΔΙΠΛΗΣ ΙΣΧΥΟΣ. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΧΩΡΙΣ ΕΚΚΕΝΩΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ. Μειωμένος χρόνος θέρμανσης ενςωμάτωμενος ΠΟΛΥΔΙΑΜΕΤΡΙΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ ΕΞΟΔΟΥ ΑΕΡΑ SOLAR INSIDE SOLAR INSIDE SOLAR INSI ΟΙΚΟΛΟΓΙΚΟ ΑΕΡΙΟ R134A ΕΠΙΠΛΕΟΝ ΕΞΟΙΚΟΝΟΜΗΣΗ ΚΑΤΑ ΤΗΣ ΛΕΓΙΟΝΕΛΛΑΣ ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΦΛΑΝΤΖΑ ΕΠΙΘΕΩΡΗΣΗΣ ΜΟΝΩΣΗ ΠΟΛΥΟΥΡΕΘΑΝΗΣ SOLAR INSIDE SOLAR INSIDE ΕΝΣΩΜΑΤΩΣΗ ΗΛΙΑΚΟΥ ΣΥΣΤΗΜΑ ΑΠΟΨΥΞΗΣ Τεχνικά χαρακτηριστικά SOL SOL COP (*) Θερμική ισχύς (*) Χρόνος θέρμανσης (*) Μέγιστη ποσότητα ζεστού νερού (55 C) QPr (για 24 ώρες) Μέγιστη ποσότητα ΖΝΧ (62 C) Μέγιστη Πίεση Μέγ. Τάση/Ισχύς κατανάλωσης (*) Μέση τιμή απορρόφησης ρεύματος (*) Μέγιστη ηλεκτρική κατανάλωση (*) Αντίσταση ισχύος Στάνταρ ποσότητα αέρα (ρυθμιζόμενο) Μέγιστη ποσότητα αέρα (ρυθμιζόμενο) Ελάχιστος όγκος χώρου εγκατάστασης (**) Επίπεδο θορύβου Βάρος (άδειο σύστημα) W h:min l KWh l bar V / W W W W m³/h m³/h m³ db(a) kg 3, : , mono / , : , mono / , : , mono / H mm G mm L mm (*) οι τιμές επιταχύνονται με θερμοκρασία αέρα 15 C και σχετική υγρασία = 71%, θερμοκρασία εισόδου νερού 15 C (σύμφωνα με αυτό που προβλέπει η NF Cahier de Charge) (**) σε περίπτωση εγκατάστασης χωρίς κανάλια SOL ΚΩΔΙΚΟΣ TIMH ø 150 ø 160 ø 200 B A Είσοδος κρύου νερού Ø ¾ B Έξοδος ζεστού νερού Ø ¾ C Συλλογή συμπυκνωμάτων D Σωλήνας Ø ¾ εισόδου κυκλώματος θέρμανσης (μόνο έκδοση SOL) E Σωλήνας Ø ¾ εξόδου κυκλώματος θέρμανσης (μόνο έκδοση SOL) E D C A G H L ø 150 ø 160 ø

10 η πρώτη και μόνη επίτοιχη αντλία θερμότητας της αγοράς Η είναι η πρώτη και μόνη επίτοιχη αντλία θερμότητας στην αγορά και είναι διαθέσιμη στις εκδόσεις 80, 100 και120 lt. Εξαιρετικά συμπαγής και αθόρυβη, σχεδιάστηκε για να επιτυγχάνει τη μέγιστη ευελιξία εγκατάστασης ακόμη και όταν χρησιμοποιείται ως αντικατάσταση ενός παλαιού παραδοσιακού θερμοσίφωνα. 26 Στοιχεία θέρµανσης από 10 έως 55 C µε θερµοκρασία περιβάλλοντος 20 C και τους 10 C Χρόνος θέρµανσης (ώρες λεπτά) Μειωµένη κατανάλωση ενέργειας συγκρινόµενη µε ένα κλασσικό θερµοσίφωνα 80 lt. 100 lt. Κλασσικοί ηλεκτρικοί θερµοσίφωνες (1200 W) µε χρήση λειτουργίας ECO* µε χρήση λειτουργίας FAST* µε χρήση λειτουργίας ECO* µε χρήση λειτουργίας FAST * βλ. λειτουργίες ECO, FAST και AUTO στις επόμενες σελίδες 80 lt. 100 lt % 29 % % 29 % 120 lt % 26 %

11 Η οικολογική εξέλιξη μετατρέπεται σε οικονομικό πλεονέκτημα για όλους Έχει υπολογιστεί ότι η ετήσια κατανάλωση ενέργειας αναφερόμενη στην παραγωγή ζεστού νερού αντιστοιχεί σε kwh/έτος για μια οικογένεια 3 ατόμων. Το ποσοστό απόδοσης της, χάρη στην αρχή λειτουργίας της και στην ποιότητα των εξαρτημάτων της, είναι σχεδόν τρεις φορές υψηλότερο εάν συγκριθεί με ένα κλασσικό θερμοσίφωνα της ίδιας χωρητικότητας. Αυτό σημαίνει ότι χωρίς καμία έκπτωση στην άνεση ή στην απόδοση, αποκτάτε άμεσα οικονομικό κέρδος από τον λογαριασμό του ηλεκτρικού σας, επιτρέποντάς σας έτσι να εξοικονομείτε χρήματα βοηθώντας παράλληλα το περιβάλλον. Κλασσικός θερµοσίφωνας 80 lt 80 ΕΛΑΧΙΣΤΗ ΕΞΟΙΚΟΝΟΜΗΣΗ Ετήσιες ενεργειακές ανάγκες για παραγωγή ΖΝΧ (kwh/έτος) Απόδοση προϊόντος (στον µετρητή του ηλεκτρικού) Ετήσια κατανάλωση ενέργειας (kwh/έτος) ,4 % ,0 %* * αντίξοες συνθήκες λειτουργίας κατανάλωση 300 W 3X100 W 27

12 επίτοιχη: λειτουργίες ECO Εάν επιλεγεί η λειτουργία ECO, δουλεύει μόνο η αντλία θερμότητας δίνοντας το μέγιστο της εξοικονόμησης. Η μέγιστη θερμοκρασία που επιτυγχάνεται ECO είναι 55 C. FAST Εάν επιλεγεί η λειτουργία FAST, η αντλία δουλεύει ταυτόχρονα με το θερμαντικό στοιχείο. Αυτή η λειτουργία πρέπει να επιλέγεται από τον χρήστη κάθε φορά που χρειάζεται ζεστό νερό σε πιο σύντομο χρόνο. Μέγιστη θερμοκρασία με τη λειτουργία FAST. AUTO Με τη λειτουργία AUTO δουλεύει η αντλία. Συνεπώς μόνο αν η επιλεγμένη θερμοκρασία είναι πάνω από 55 C ανάβει το θερμαντικό στοιχείο με σκοπό την εξοικονόμηση ενέργειας και την μέγιστη ποσότητα ζεστού νερού. Η μέγιστη θερμοκρασία στη λειτουργία AUTO είναι 65 C. mode mode mode mode mode mode eco eco HP eco HP mode eco HP HP mode mode eco HP eco HP eco manual HP manual manual manual eco manual HP eco P1 P1 HP P1 P1 P1 P2 P2 P2 P2 P2 P1 P1 P2 P1 P2 P2 P1 P1 P2 P2 manual manual manual manual manual ανοιγοκλείνει την συσκευή επιλέγει χειροκίνητο ή προγραμματισμένο τρόπο επιλέγει τιμές περιστρέφοντας και επικυρώνει επιλογές πιέζοντας εάν είναι ενεργό σημαίνει θέρμανση με λειτουργία αντλίας (ECO) αν πιεστεί ξεκινά την αντλία θερμότητας + θερμαντικό στοιχείο (FAST) δείχνει του λειτουργία του προϊόντος ή ένα σφάλμα δείχνει τον χειροκίνητο τρόπο λειτουργίας δείχνει τον προγραμματισμένο τρόπο λειτουργίας σε χρόνο και θερμοκρασία P1 δείχνει τον προγραμματισμένο τρόπο λειτουργίας σε χρόνο και θερμοκρασία P2 δείχνει θερμοκρασίες, ώρες και σήματα 28

13 ΕΠΙΤΟΙΧΗ Επίτοιχη αντλία θερµότητας COP 3.0 ΔΙΠΛΗ ΑΝΟΔΟΣ ΑΣΦΑΛΕΙΑΣ ΕΝΣΩΜΑΤΩΜΕΝΗ ΑΝΤΙΣΤΑΣΗ 1200 W ΛΕΙΤΟΥΡΓΙΑ ΚΑΤΑ ΤΗΣ ΛΕΓΙΟΝΕΛΛΑΣ Ο ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ (55 C) ΔΙΑΣΦΑΛΙΖΕΙ ΜΕΓΑΛΗ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΧΑΜΗΛΗ ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ (300W) ΟΤΑΝ ΛΕΙΤΟΥΡΓΕΙ Η ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΗΜΕΡΗΣΙΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΥΨΗΛΗ ΑΠΟΔΟΣΗ ΥΨΗΛΗ ΑΠΟΔΟΣΗ SOLAR INSIDE SOLAR INSIDE SOLAR INSI ΟΙΚΟΛΟΓΙΚΟ ΑΕΡΙΟ R134A ΕΠΙΠΛΕΟΝ ΕΞΟΙΚΟΝΟΜΗΣΗ ΚΑΤΑ ΤΗΣ ΛΕΓΙΟΝΕΛΛΑΣ ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΦΛΑΝΤΖΑ ΕΠΙΘΕΩΡΗΣΗΣ ΜΟΝΩΣΗ ΠΟΛΥΟΥΡΕΘΑΝΗΣ Τεχνικά χαρακτηριστικά Θερµική ισχύς** W Ποσοστιαία κατανάλωση ηλεκτρικού αντλίας θερµ.** W Ισχύς V Μέγιστη θερµοκρ. αντλίας θερµότητας C Μεγ. /Ελάχ. Θερµοκρασία αέρα C 10/37 10/37 10/37 Μεγ. ποσότητα νερού στους 40 C µε µονή εξαγωγή lt Χρόνος θέρµανσης** h,min. 4,05 5,40 6,20 Επίπεδο θορύβου db(a) Στάνταρ ποσότητα αέρα m³/h Ελάχιστος όγκος χώρου εγκατάστασης*** m³ ORIZZONTALE Μέγ. µήκος αγωγού ORIZZONTALE m Ποσότητα συµπύκνωσης νερού (εσωτερικός αέρας 20/25 C) lt/h 0,2 0,6 0,2 0,6 0,2 0,6 Ø125 Χωρητικότητα Ενσωµατωµένη αντίσταση Μεγ. θερµοκρασία αντίστασης Μεγ. πίεση Προστασία X4 X4 X4 ***Ελάχιστος χώρος VERTICALE δωµατίου για εγκατάσταση χωρίς κανάλια VERTICALE **Θερµοκρ. δωµατίου 20 C, είσοδος νερού 15 C, θερµοκρ. αποθήκευσης 55 C ΚΩΔΙΚΟΣ a a TIMH d c d c a mm b mm Ø U/E U/E A 300 B ΥΠΟΜΝΗΜΑ 497 Entrata Είσοδος acqua κρύου fredda G 1/2 νερού G 1/2 E Uscita Entrata acqua acqua calda fredda G 1/2 G 1/2 U Raccordo Uscita Έξοδος acqua modello ζεστού calda termoelettrico G 1/2 νερού G 3/4 1/2 T Raccordo modello termoelettrico G 3/4 Re-circulation Ø 3/4 G C Re-circulation Συλλογή συµπυκνωµάτων Ø 3/4 G Central heating return Ø 3/4 G R Central heating return Ø 3/4 G Central heating flow Ø 3/4 G M Central heating flow Ø 3/4 G MS Solar installation flow ø 1 G MS Solar installation flow ø 1 G G1/2 OUT 100 IN C Ø10 29

14 Δυνατότητα παροχεύτευσης αέρα Ο αέρας μπορεί να παροχετευτεί είτε στον εσωτερικό είτε στον εξωτερικό χώρο ώστε να κατευθύνει τη ροή κατάλληλα με τις απαιτούμενες καταστάσεις. Τα προϊόντα διαθέτουν μια ευρεία σειρά αξεσουάρ για τον αέρα και ανταποκρίνονται σε όλες τις ανάγκες εγκατάστασης Μέγιστο μήκος αγωγών ίσο με 10m (με διάμετρο Ø 125 mm) (SOL) Μέγιστο μήκος αγωγών ίσο με 10 m (με διάμετρο Ø 150 mm)

15 ΑΞΕΣΟΥΑΡ ΑΝΤΛΙΩΝ ΘΕΡΜΟΤΗΤΑΣ ΕΠΙΤΟΙΧΗ ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ TIMH Κιτ αέρα Nuos περιμετρικού τοίχου Κιτ από ABS σύνδεση για Ø 125 mm; 1 m.l. PVC στρογγυλός σωλήνας mm Ø 125. Εύκαμπτες σχάρες με ελατήριο 186mm και οπή από 100 έως 160 mm. Πάχος 15 mm Κιτ αέρα Nuos εσωτερικού τοίχου Κιτ από ABS κάθετη καμπύλη από Ø 125 mm σε ορθογώνιο mm 150x70; 1,5 m.l. PVC τετράγωνος αγωγός mm 150x70, ABS οριζόντια σύνδεση από Ø 125 mm σε τετράγωνο mm 150x70; 1 m.l. PVC στρογγυλός σωλήνας Ø 125 mm. Εύκαμπτες σχάρες με ελατήριο 186 mm και οπή από 100 έως 160 mm. Πάχος 15 mm. 2 στηρίγματα τοίχου για σωλήνες 150x70 mm με βίδες Αγωγός Ø 125 mm 1,5 m.l, μήκος Αγωγός Ø 125 mm 1m.l, μήκος μούφα ABS για στρογγυλό σωλήνα 125 mm Εύκαμπτη σύνδεση Ø 125 mm Καμπύλη ABS Α.Θ. Ø 125 mm στηρίγματα τοίχου για σωλήνα Ø 125 mm με βίδες Κάλυμμα ABS 190x160 mm για στρογγυλό αγωγό Ø Κάθετη καμπύλη ABS από Ø 125 mm σε τετράγωνο mm 150x Οριζόντια καμπύλη ABS σύνδεση από Ø 125 mm σε τετράγωνη mm 150x Τετράγωνος σωλήνας 150x70 mm PVC μήκους 1,5 m.l

16 ΕΠΙΤΟΙΧΗ ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ TIMH Οριζόντια σύνδεση ABS για τετράγωνο σωλήνα mm 150x Κάθετη καμπύλη ABS για τετράγωνο σωλήνα 150x Οριζόντια καμπύλη ABS για τετράγωνο σωλήνα mm 150x στηρίγματα τοίχου για τετράγωνο σωλήνα 150x70 mm με βίδες Εύκαμπτες σχάρες με 186 mm ελατήριο και οπή από 100 έως160 mm. 15 mm πάχος Εύκαμπτη σύνδεση ςιφόνι υδραυλική ομάδα ασφαλείας 1/2 για Nuos

17 ΕΠΙΔΑΠΕΔΙΑ SOL ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ TIMH Kit ΑΕρΑ με ΑΚΑμΠΤΟ ςωληνα ΑΠΟ Ø150 (2,5M) Το κιτ αποτελείται από εύκαμπτες σχάρες με ελατήριο, δυο άκαμπτους σωλήνες από 1 και από 1,5 μέτρα και μια σύνδεση Kit ΑΕρΑ με ΕυΚΑμΠΤΟ ςωληνα ΑΠΟ Ø150 Το κιτ αποτελείται από εύκαμπτες σχάρες με ελατήριο, έναν εύκαμπτο σωλήνα από 3m, δυο άκαμπτους σωλήνες από 0,1 και 1 μέτρο, 3 στηρίγματα τοίχου για σωλήνα Αγωγός Ø150 1m Αγωγός Ø150 1,5m Αγωγός Ø150 0,1m ςύνδεση Ø Καμπύλη Ø στηρίγματα τοίχου για σωλήνα Ø Εύκαμπτος σωλήνας Ø150 1m Εύκαμπτες σχάρες με 186 mm ελατήριο και οπή από 100 έως160 mm. 15 mm πάχος Εύκαμπτη σύνδεση υδραυλική ομάδα ασφαλείας 3/ ςιφόνι

18 Θαλπωρή σημαίνει απόδοση, ενέργεια, οικολογία. 34
