Η ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΓΙΑ ΠΑΡΑΓΩΓΗ ΖΕΣΤΟΥ ΝΕΡΟΥ

Transcript

1 ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ Η ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΓΙΑ ΠΑΡΑΓΩΓΗ ΖΕΣΤΟΥ ΝΕΡΟΥ Αρχή λειτουργίας Η αντλία θερμότητας για παραγωγή ζεστού νερού είναι μια συσκευή που επιτρέπει τη μεταφορά θερμότητας από μια πηγή χαμηλής θερμοκρασίας, μέσω ενός δέκτη, σε μεγαλύτερη θερμοκρασία. Αυτή η διαδικασία δεν γίνεται φυσικά αλλά χρειάζεται μια «εργασία άντλησης» από πλευράς της συσκευής. Μια αντλία θερμότητας για παραγωγή ζεστού νερού λειτουργεί όπως μια υδραυλική αντλία η οποία, χάρη στη μηχανική ενέργεια, μεταφέρει το διαθέσιμο νερό από ένα χαμηλό τμήμα σε ένα ανώτερο τμήμα ερχόμενη έτσι σε αντίθεση με τους φυσικούς νόμους. Θερμοδυναμικές αντλίες θερμότητας Υπάρχουν πολλές φυσικές αρχές χάρη στις οποίες μπορεί να πραγματοποιηθεί η «άντληση» της θερμότητας όπως η συμπίεση αερίου, το θερμοηλεκτρικό φαινόμενο Peltier και ο ψυκτικός θερμοδυναμικός κύκλος με εναλλαγή φάσης. Στην περίπτωση της αντλίας θερμότητας για παραγωγή ζεστού νερού με εναλλαγή φάσης, ένας θερμοδυναμικός κύκλος επιτρέπει σε ένα ειδικό υγρό να εξατμίσει και να συμπυκνώσει σε διαφορετικές θερμοκρασίες, χάρη στη διαδικασία διαστολής και συμπίεσης. Στη φάση εξάτμισης, το υγρό αφαιρεί θερμότητα από την πηγή χαμηλής θερμοκρασίας και στη φάση συμπύκνωσης την μεταβιβάζει στο θερμαντικό στοιχείο που έχει υψηλότερη θερμοκρασία. Το πιο σημαντικό μέρος αυτού του τύπου συσκευών είναι ένας ενεργός συμπιεστής από ηλεκτρική μηχανή. Ψυκτικό υγρό Τα θερμοδυναμικά χαρακτηριστικά του υγρού είναι ένας σημαντικός παράγοντας που πρέπει να λάβουμε υπόψη για τη σωστή λειουργία της διαδικασίας. Εάν, για παράδειγμα, η θερμότητα ενσωματωθεί από μια πηγή 10 C (παραδείγματος χάρη ο αέρας περιβάλλοντος) για να μεταβιβαστεί σε μια πηγή 40 C (παραδείγματος χάρη νερό χρήσης), η εξάτμιση του υγρού πρέπει να γίνει σε θερμοκρασία κατώτερη των 10 C και η συμπύκνωσή του σε θερμοκρασία μεγαλύτερη των 40 C. Τα κατάλληλα υγρά για αυτού του τύπου τις συσκευές χαρακτηρίζονται ως «ψυκτικά» και είναι γενικά πιο «πτητικά» από ότι το νερό. Ο πίνακας που ακολουθεί παρουσιάζει τη θερμοκρασία εξάτμισης / συμπύκνωσης σε ποικίλες πιέσεις ενός τυπικού ψυκτικού μέσου. Χρόνος εξάτμισης/ συμπίεσης ( C) Πίεση (bar) 0,5 0,7 0,8 1 1,3 1,6,4,9 3,5 4, 4,9 5,7 6,7 7,7 8,9 10, 11,6 13, C.O.P. Ο C.O.P. (Συντελεστής Απόδοσης) ορίζει την αποδοτικότητα της αντλίας θερμότητας μέσω της αναλογίας μεταξύ της αντλούμενης ενέργειας και της ενέργειας που επιτεύχθηκε. E C.O.P. = προϊόντος Οι αντλίες θερμότητας για παραγωγή ζεστού νερού μπορούν να ενσωματώνουν «δωρεάν» θερμική ενέργεια από το εξωτερικό περιβάλλον σε πολύ μεγαλύτερο βαθμό από αυτό που απαιτείται για να λειτουργήσουν. Έτσι καθίστανται πολύ αποδοτικές συσκευές με C.O.P. που ποικίλει από έως και 6. Ταξινόμηση με βάση την πηγή θερμότητας E αντλούμενη ενέργεια Οι αντλίες θερμότητας ταξινομούνται επίσης με βάση το μέσο εναλλαγής θερμότητας: > αέρα - αέρα > αέρας - νερού > νερού- νερού 30

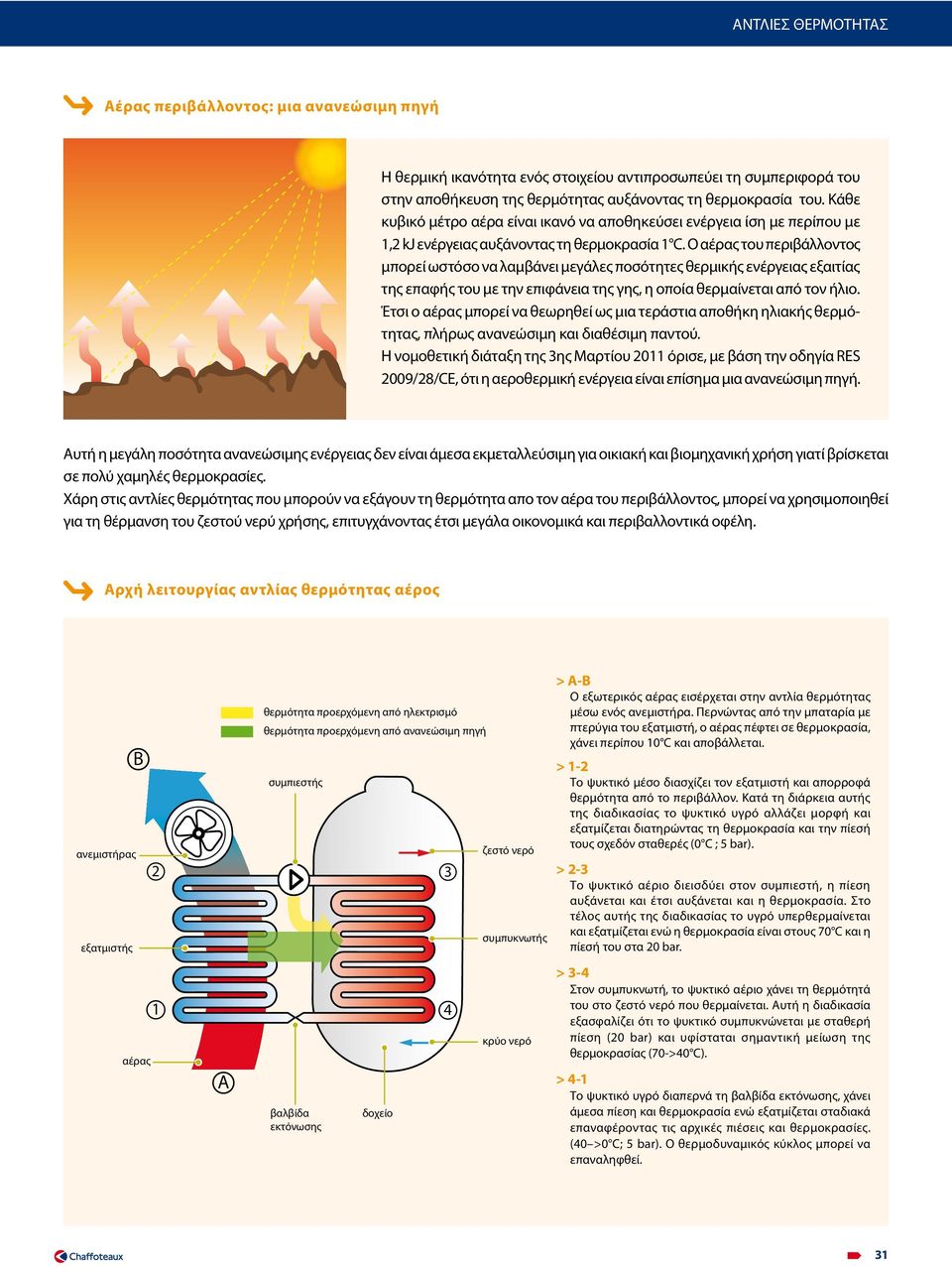

2 ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ Αέρας περιβάλλοντος: μια ανανεώσιμη πηγή Η θερμική ικανότητα ενός στοιχείου αντιπροσωπεύει τη συμπεριφορά του στην αποθήκευση της θερμότητας αυξάνοντας τη θερμοκρασία του. Κάθε κυβικό μέτρο αέρα είναι ικανό να αποθηκεύσει ενέργεια ίση με περίπου με 1, kj ενέργειας αυξάνοντας τη θερμοκρασία 1 C. Ο αέρας του περιβάλλοντος μπορεί ωστόσο να λαμβάνει μεγάλες ποσότητες θερμικής ενέργειας εξαιτίας της επαφής του με την επιφάνεια της γης, η οποία θερμαίνεται από τον ήλιο. Έτσι ο αέρας μπορεί να θεωρηθεί ως μια τεράστια αποθήκη ηλιακής θερμότητας, πλήρως ανανεώσιμη και διαθέσιμη παντού. Η νομοθετική διάταξη της 3ης Μαρτίου 011 όρισε, με βάση την οδηγία RES 009/8/CE, ότι η αεροθερμική ενέργεια είναι επίσημα μια ανανεώσιμη πηγή. Αυτή η μεγάλη ποσότητα ανανεώσιμης ενέργειας δεν είναι άμεσα εκμεταλλεύσιμη για οικιακή και βιομηχανική χρήση γιατί βρίσκεται σε πολύ χαμηλές θερμοκρασίες. Χάρη στις αντλίες θερμότητας που μπορούν να εξάγουν τη θερμότητα απο τον αέρα του περιβάλλοντος, μπορεί να χρησιμοποιηθεί για τη θέρμανση του ζεστού νερύ χρήσης, επιτυγχάνοντας έτσι μεγάλα οικονομικά και περιβαλλοντικά οφέλη. Αρχή λειτουργίας αντλίας θερμότητας αέρος B ανεμιστήρας εξατμιστής θερμότητα προερχόμενη από ηλεκτρισμό θερμότητα προερχόμενη από ανανεώσιμη πηγή συμπιεστής 3 ζεστό νερό συμπυκνωτής > A-B Ο εξωτερικός αέρας εισέρχεται στην αντλία θερμότητας μέσω ενός ανεμιστήρα. Περνώντας από την μπαταρία με πτερύγια του εξατμιστή, ο αέρας πέφτει σε θερμοκρασία, χάνει περίπου 10 C και αποβάλλεται. > 1- Το ψυκτικό μέσο διασχίζει τον εξατμιστή και απορροφά θερμότητα από το περιβάλλον. Κατά τη διάρκεια αυτής της διαδικασίας το ψυκτικό υγρό αλλάζει μορφή και εξατμίζεται διατηρώντας τη θερμοκρασία και την πίεσή τους σχεδόν σταθερές (0 C ; 5 bar). > -3 Το ψυκτικό αέριο διεισδύει στον συμπιεστή, η πίεση αυξάνεται και έτσι αυξάνεται και η θερμοκρασία. Στο τέλος αυτής της διαδικασίας το υγρό υπερθερμαίνεται και εξατμίζεται ενώ η θερμοκρασία είναι στους 70 C και η πίεσή του στα 0 bar. αέρας 1 A βαλβίδα εκτόνωσης δοχείο 4 κρύο νερό > 3-4 Στον συμπυκνωτή, το ψυκτικό αέριο χάνει τη θερμότητά του στο ζεστό νερό που θερμαίνεται. Αυτή η διαδικασία εξασφαλίζει ότι το ψυκτικό συμπυκνώνεται με σταθερή πίεση (0 bar) και υφίσταται σημαντική μείωση της θερμοκρασίας (70->40 C). > 4-1 Το ψυκτικό υγρό διαπερνά τη βαλβίδα εκτόνωσης, χάνει άμεσα πίεση και θερμοκρασία ενώ εξατμίζεται σταδιακά επαναφέροντας τις αρχικές πιέσεις και θερμοκρασίες. (40 >0 C; 5 bar). Ο θερμοδυναμικός κύκλος μπορεί να επαναληφθεί. 31

3 ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ AQUANEXT Η ΠΙΟ ΕΞΕΛΙΓΜΕΝΗ ΤΗΣ ΑΓΟΡΑΣ Η Aquanext είναι η νέα αντλία αεροθερμίας της Chaffoteaux για παραγωγή ζεστού νερού. Διατίθεται σε 00 και 50 λίτρα. Πέντε τρόποι λειτουργίας επιλέγονται μέσω διεπαφής. Green: η συσκευή δουλεύει αποκλειστικά στη λειτουργία αντλίας θερμότητας, με θερμοκρασία περιβάλλοντος αέρα μεταξύ -5 και 37 C. Boost: η συσκευή δουλεύει μαζί με την αντλία θερμότητας και την ηλεκτρική αντίσταση του 1,5 kw επιτρέποντας με αυτό τον τρόπο την επιτάχυνση της θέρμανσης του νερού (μέγιστο 75 C). Η λειτουργία Boost απενεργοποιείται αυτόματα μόλις επιτευχθεί η επιθυμητή θερμοκρασία. Auto: η συσκευή μειώνει το χρόνο θέρμανσης και βελτιώνει τη λειτουργία αντλίας θερμότητας και αντίστασης ώστε να επιτύχει καλύτερο συνδυασμό απόδοσης και άνεσης. Voyage: η συσκευή μπορεί να ρυθμιστεί ώστε να παραμείνει ανενεργή για όσο χρονικό διάστημα δεν επιθυμείτε να την χρησιμοποιήσετε ή απουσιάζετε. Η αντλία θα ενεργοποιηθεί ξανά αυτόματα για να σας παρέχει ζεστό νερό όταν λήξει η περίοδος που την έχετε θέσει εκτός λειτουργίας. Σε κάθε περίπτωση είστε προστατευμένοι από την διάβρωση και τον πάγο. Κατά της λεγιονέλλας: μηνιαία η θερμοκρασία του νερού φτάνει τους 65 C και αυτή η θερμοκρασία διατηρείται για χρονική περίοδο τόση, ώστε να καταστρέψει κάθε πιθανή διάδοση βακτηρίων στο δοχείο και στις σωληνώσεις. Μέγιστη άνεση > Η Aquanext φτάνει σε ισχύ έως 4.75 W (λειτουργία Boost) για πολύ άμεση θέρμανση. > Η Aquanext είναι η μοναδική που φτάνει τους 6 C στη λειτουργία αντλίας θερμότητας και τους 75 C όταν χρησιμοποιεί και αντίσταση για μεγαλύτερη διαθεσιμότητα ζεστού νερού χρήσης. > Η Aquanext είναι από τις πιο αθόρυβες της γενιάς της με ηχητική ισχύ μόνο 54 db. Μέγιστη εξοικονόμηση > Η Aquanext έχει ονομαστικό C.O.P ίσο με 3,7 που εγγυάται τη μέγιστη απορρόφηση της ανανεώσιμης πηγής. > Η Aquanext μπορεί να λειτουργεί με μόνο λειτουργία αντλίας σε εξωτερική θερμοκρασία μέχρι -5 C. Διαθέτει επίσης την ικανότητα να εξοικονομεί ακόμα και σε δυσμενείς καιρικές συνθήκες. > Η δυνατότητα σύνδεσης με ηλιακά πάνελ στη έκδοση των 50 λίτρων εγγυάται εξαιρετικά μεγάλη εξοικονόμηση. Πολύ απλή εγκατάσταση και συντήρηση > Η Aquanext διαθέτει έναν ενσωματωμένο πολυδιαμετρικό διαχωριστή για την έξοδο του αέρα που διευκολύνει την καναλοποίηση. > Η Aquanext μεταφέρεται εύκολα χάρη στους ενσωματωμένους ιμάντες. > Η Aquanext φέρει διαθέσιμη αντίσταση που αντικαθίσταται και ελέγχεται χωρίς εκκένωση του προϊόντος. Μέγιστη ασφάλεια > Η Aquanext είναι το μοναδικό προϊόν της αγοράς που έχει διπλή άνοδο κατά της διάβρωσης, ηλεκτρονική και μαγνησίου. > Ο συμπυκνωτής που βρίσκεται στο εξωτερικό του δοχείου δεν έρχεται σε άμεση επαφή με το νερό χρήσης και εγγυάται μέγιστη υγιεινή. 3

4 ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ ΧΑΡΤΗΣ ΠΙΕΣΕΩΝ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ ΔΙΑΘΕΣΙΜΟΤΗΤΑ ΖΕΣΤΟΥ ΝΕΡΟΥ Χρόνος θέρμανσης από 10 C (h.min) 1:00 C.O.P 0: T aria = -5 C 1.7 T aria = 0 C T aria = 7 C 8: :1. T aria = 15 C.8 6: T aria = 0 C : T aria = 35 C : : Θερμοκρασία Setpoint ( C) Ποσότητα ζεστού νερού στους 40 C με ingreeso στους 10 C (l) AQUANEXT AQUANEXT Θερμοκρασία Setpoint ( C) ΠΑΡΟΧΕΤΕΥΣΗ ΑΕΡΑ Αναρρόφηση από το εξωτερικό Αναρρόφηση από το περιβάλλον, όχι θερμαινόμενο * * Σε περίπτωση παροχέτευσης από μη θερμαινόμενο μέρος, είναι απαραίτητη η πρόβλεψη επαρκούς αναρρόφησης. ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ ΠΑΡΟΧΕΤΕΥΣΗΣ ΑΠΩΛΕΙΕΣ ΦΟΡΤΙΟΥ Ø150 Ø00 Pa L eq Pa L eq Άκαμπτος αγωγός με PVC (1 m) 5 1 1,5 1 Εύκαμπτος αγωγός με επικάλυψη (1 m) 9,5 1,9,8 1,9 Σχάρα απόρριψης ,3 Καμπύλη γωνίας σε PVC ,5 3 Καμπύλη γωνίας αλουμινίου (90 ) 7 1,4,5 1,7 1 Μέγιστη αποδεκτή απώλεια φορτίου Aquanext ίση με 70 Pa. Μήκος αντίστοιχο αναφερόμενο σε ευθύγραμμο αγωγό PVC όμοιας διαμέτρου. 33

5 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΕΦΑΡΜΟΓΕΣ ΤΗΣ AQUANEXT Εμπορική λύση: κομμωτήριο Το κομμωτήριο βρίσκεται σε εμπορικό κέντρο όπου δεν μπορεί να εγκατασταθεί εξοπλισμός αερίου. Το κομμωτήριο λειτουργεί 80 μέρες το χρόνο με μέση τιμή 5 πελάτες ημερησίως και περίπου 14,8 λίτρα ζεστού νερού στους 40 C για κάθε περιποίηση. Η απόδοση της εγκατάστασης είναι ίση με 0,9. Υπάρχει ένας ηλεκτρικός θερμοσίφωνας 300 λίτρων με αντίσταση 3 kw. Στη θέση του θερμοσίφωνα εγκαθιστούμε AQUANEXT 50 με παροχέτευση και εξαγωγή αέρα στον εξωτερικό χώρο. Αναλύουμε τις καταναλώσεις και την περιβαλλοντική επιρροή πριν και μετά την αντικατάσταση του ηλεκτρικού θερμοσίφωνα με AQUANEXT. AQUANEXT 50 ΗΛΕΚΤΡΙΚΟΣ ΘΕΡΜΟΣΙΦΩΝΑΣ 300 lt Μέση ημερήσια κατανάλωση 1 l 370 Θερμοκρασία παροχής/ αποθήκευσης/ εισόδου κρύου νερού C 40/55/10 Ωφέλιμη ετήσια ενέργεια kwh Απορροφούμενη ηλεκτρική ενέργεια Γενική μέση ετήσια απόδοση 3 3,00 0,75 Ετήσια ανάγκη ηλεκτρικής ενέργειας 4 KWh Ετήσιο κόστος ηλεκτρικής ενέργειας Παραγόμενο CO 6 ton 3,8 15,3 1 Υπολογίζονται 5 περιποιήσεις ημερησίως από 14,8 λίτρα η καθεμία. Υπολογίζονται 80 εργάσιμες ημέρες με μέση ημερήσια κατανάλωση 370 λίτρων στους 40 C και κρύο νερό στους 10 C: 80x370x(40-10)/860=3.614 kwh. 3 Η απόδοση για AQUANEXT είναι ο S.C.O.P (εποχικός C.O.P ): υπολογίζεται λαμβάνοντας υπόψη ότι στην περιοχή η μέση ημερήσια θερμοκρασία είναι 16,3 C και η θέρμανση του νερού κυμαίνεται από 10 στους 55 C. 4 Υπολογίζεται χωρίζοντας την ωφέλιμη ετήσια ενέργεια για αντίστοιχες αποδόσεις και για 0,9 (απόδοση διανομής και αποθήκευσης): 5 Υπολογίζεται λαμβάνοντας υπόψη το μέσο κόστος της ηλεκτρικής kwh ίσο με 00,15 : 1338 Χ 0,15 = Υπολογίζεται ένας παράγοντας μετατροπής από ηλεκτρική ενέργεια σε πρωτογενή ενέργεια ίση με,9 (ΚΕΝΑΚ) 0,989 kgco/kwh Tonn/kWh πρωτογενούς: 11338X,9X 0,989 = 3,8 ton. Πλεονεκτήματα της Aquanext > Ετήσια οικονομική αποταμίευση ίση με 603 (-75%) > Μείωση εκπομπών του CO ίση με 11,5 τον/χρόνο > Μείωση της απορροφούμενης ηλεκτρικής ισχύος > Δυνατότητα ανανέωσης του αέρα μέσω εκτροπής της εξαγωγής αέρα στον εσωτερικό χώρο. 34

6 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Οικιακή λύση: μονοκατοικία Η νεόδμητη κατοικία βρίσκεται στο κέντρο της πόλης, είναι 00 m, με μέσο ύψος,7 m και με επιφάνεια όγκου 0,8 m-1. Για τη θέρμανση και την παραγωγή ζεστού νερού διαθέτει ένα στιγμιαίο λέβητα συμπύκνωσης 30 kw. Η κατοικία είναι κλάσης D. Αποφασίζεται η εγκατάσταση στιγμιαίου λέβητα με λέβητα μόνο θέρμανσης από 18 kw και παραγωγή ζεστού νερού με AQUA- NEXT 00. Η αναρρόφηση και η απαέρωση γίνονται στο εξωτερικό της κατοικίας. Αναλύουμε το αποτέλεσμα στην ενεργειακή πιστοποίηση της κατοικίας και στην άνεση πριν και μετά την εγκατάσταση της AQUANEXT. σύγκριση πρϊόντων AQUANEXT 00 ΚΑΙ ΛΕΒΗΤΑΣ ΜΟΝΟ ΘΕΡΜΑΝΣΗΣ 18 kw ΣΤΙΓΜΙΑΙΟΣ ΛΕΒΗΤΑΣ 30 kw Πρωτογενής ενέργεια θέρμανσης 1 kwh 8,7 8,7 Όγκος ημερήσιου νερού l Ωφέλιμη ενέργεια για ζεστό νερό χρήσης 3 kwh/m 13,8 13,8 Γενική απόδοση 4 3, 0,7 Άλλες αποδόσεις 5 0,87 0,87 Συνολική ωφέλιμη ενέργεια 6 kwh/m 4,9,7 Πρωτογενής ενέργεια για ζεστό νερό χρήσης 7 kwh/m 10,6,7 Συνολική πρωτογενής ενέργεια 8 kwh/m 93,3 105,4 Κλάση ζεστού νερού A E Παγκόσμια κλάση C D 1 Η κατοικία έχει 88,9 kwh/m όπως απαιτείται από τον πίνακα για τις νέες κατοικίες. Υπολογίστηκε με βάση τα m μέσω της UNI TS Υπολογίστηκε με βάση τα m μέσω της UNI TS PΗ απόδοση για την AQUANEXT είναι ο S.C.O.P (εποχικός C.O.P): υπολογίζεται λαμβάνοντας υπόψη ότι στην περιοχή η μέση ημερήσια θερμοκρασία είναι 13,7 C και η θέρμανση του νερού κυμαίνεται από 10 στους 50 C. 5 Είναι οι επιδόσεις της εγκατάστασης. 6 Λαμβάνονται υπόψη οι επιδόσεις άνωθεν: 13,8/(3,x0,87)=4,9 kwh/m. 7 Ο παράγοντας της μετατροπής της ηλεκτρικής ενέργειας είναι ίσος με,9 ενώ ο παράγοντας αερίου είναι ίσος με 1. 8 Είναι το ποσό της πρωτογενούς ενέργειας θέρμανσης και εκείνο για ζεστό νερό χρήσης: 8,7+10,6=93,3 kwh/m. Βαθμοί ημερησίως Cgg 400 S/V 1/m 0,8 E plim θέρμανση kwh/m 88,9 Κλάσεις Θέρμανση Ζεστό νερό χρήσης Γενικό A+, 9 31, A 44,5 9 53,5 B 66,7 1 78,7 C 88, ,9 D 111,1 1 13,1 E 155, ,6 F, ,3 Πλεονεκτήματα της Aquanext > Πέρασμα της ενεργειακής κλάσης ζεστού νερού από E σε A > Πέρασμα της ενεργειακής κλάσης ζεστού νερού από D σε C > Μείωση της κατανάλωσης ενέργειας στο 10% > Βελτίωση της άνεσης ζεστού νερού χάρη στην αύξηση εισόδου του νερού > Βελτίωση του πεδίου ρύθμισης της θέρμανσης χάρη στον λέβητα μικρότερης ισχύος. 35

7 ΠΕΡΙΕΧΟΜΕΝΟ lt ΘΕΣΗ ΚΑΘΕΤΗ ΕΓΚΑΤΑΣΤΑΣΗ ΕΔΑΦΟΥΣ ΘΕΡΜΙΚΗ ΕΝΑΛΛΑΓΗ ΑΕΡΟΣ-ΝΕΡΟΥ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ AQUANEXT Αεροθερμική αντλία θερμότητας εδάφους για παραγωγή ζεστού νερού χρήσης μέσω ανανεώσιμης πηγής. Συνδέεται και με θερμικό ηλιακό σύστημα. ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ > Ατσάλινο δοχείο με επισμάλτωση τιτανίου. > Εξωτερικός συμπυκνωτής στο λέβητα χωρίς επαφή με το νερό χρήσης. > Ψυκτικό υγρό R134A. > Περιστροφικός συμπιεστής. > Ανεμιστήρας ποικίλων στροφών. > Αντιπαγετικό σύστημα για λειτουργία στους -5 C του εξωτερικού αέρα. > Διπλή άνοδος ηλεκτρονική και μαγνησίου, κατά της διάβρωσης. > Θέρμανση έως 6 C νερού χρήσης με λειτουργία αντλίας θερμότητας. > Σερπαντίνα και θέση αισθητήρα για ενσωμάτωση με θερμικό ηλιακό (50 SOL ). > Διαχωριστής εξόδου αέρα για ενσωμάτωση πολλών διαμέτρων (έξοδος ψηλά ή δεξιά). > Ηλεκτρική αντίσταση διπλή ισχύος αντικαταστάσιμη χωρίς εκκένωση. > Επαφή προγραμματισμένων εναύσεων. > Λειτουργία κατά της λεγιονέλας, voyage, green, boost και auto. > Ρυθμιζόμενα πόδια για στήριξη. > Ενσωματωμένες λαβές μεταφοράς. > Μεταφέρεται και σε οριζόντια θέση. > Εγγύηση δοχείου 5 χρόνια. ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΣΥΝΔΕΣΕΙΣ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Βάρος (άδειο σύστημα) kg * οι τιμές επιταχύνονται με θερμοκρασία αέρα 15 C και σχετική υγρασία = 71%, θερμοκρασία εισόδου νερού 15 C (σύμφωνα με αυτό που προβλέπει η NF Cahier de Charge). ** σε περίπτωση εγκατάστασης χωρίς κανάλια. ΤΙΜΟΚΑΤΑΛΟΓΟΣ SOL COP (*) 3,7 3,7 3,7 Θερμική ισχύς (*) W Χρόνος θέρμανσης h:min 3:30 4:03 4:03 Μέγιστη ποσότητα ζεστού νερού 55 C 40V l Μέγιστη ποσότητα ΖΝΧ 6 C 40V l QPr (για 4 ώρες) KWh 0,6 0,63 0,63 Μέγιστη πίεση bar Μέγ. τάση/ισχύς κατανάλωσης * V/W 0/500 0/500 0/500 Μέγιστη ηλεκτρική κατανάλωση * W Αντίσταση ισχύος W Είσοδος αέρα (ελαχ. μέγ.) m 3 /h 300/ / /500 Ελάχιστος όγκος χώρου εγκατάστασης ** m Επίπεδο θορύβου db(a) Επιφάνεια ηλιακού εναλλάκτη m - - 0,65 Κωδικός Τιμή ΕΞΑΡΤΗΜΑΤΑ ø 150 ø 160 ø 00 B A. Είσοδος κρύου νερού ø3/4 B. Έξοδος ζεστού νερού ø3/4 C. Συλλογή συμπυκνωμάτων D. Σωλήνας ø3/4 εισόδου κυκλώματος θέρμανσης (μόνο έκδοση SOL) E. Σωλήνας ø3/4 εξόδου κυκλώματος θέρμανσης (μόνο έκδοση SOL) συμπιεστής Βαλβίδα εκτόνωσης 60 E D C A 160 G H L ø 150 ø 160 ø ανεμιστήρας αέρα εξατμιστής συμπυκνωτής 600 σερπαντίνα ηλιακού SOL H mm G mm L mm

8 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΞΕΣΟΥΑΡ DISPOSITIVI ΕΓΚΑΤΑΣΤΑΣΗΣ E ACCESSORI ΚΑΙ CONTROLLO ΔΙΑΧΕΙΡΙΣΗΣ E GESTIONE ΕΓΚΑΤΑΣΤΑΣΗΣ IMPIANTO KIT ΑΕΡΑ ΜΕ ΑΚΑΜΠΤΟ ΣΩΛΗΝΑ ΚΩΔΙΚΟΣ ΤΙΜΗ Το κιτ αποτελείται από εύκαμπτες σχάρες με ελατήριο, δυο άκαμπτους σωλήνες από 1 και από 1,5 μέτρα και μια σύνδεση Το κιτ αποτελείται από εύκαμπτες σχάρες με ελατήριο, δυο άκαμπτους σωλήνες από 1 και μέτρα και μια σύνδεση KIT ΑΕΡΑ ΜΕ ΕΥΚΑΜΠΤΟ ΣΩΛΗΝΑ Το κιτ αποτελείται από εύκαμπτες σχάρες με ελατήριο, έναν εύκαμπτο σωλήνα από 3 μέτρα, δυο άκαμπτους σωλήνες από 0,1 και 1 μέτρο, 3 στηρίγματα τοίχου για σωλήνα ΑΓΩΓΟΣ Αγωγός Ø1 50 1m Αγωγός Ø 150 1,5m Αγωγός Ø 00 1m Αγωγός Ø 00 m Αγωγός Ø 150 0,1m Εύκαμπτος αγωγός Ø 150 1m ΣΥΝΔΕΣΗ Σύνδεση Ø Σύνδεση Ø Εύκαμπτη σύνδεση ΚΑΜΠΥΛΗ Καμπύλη Ø 150 a Καμπύλη Ø 00 a Καμπύλη Ø 00 a ΣΤΗΓΙΓΜΑΤΑ Δύο στηρίγματα τοίχου για σωλήνα Ø Δύο στηρίγματα τοίχου για σωλήνα Ø ΕΥΚΑΜΠΤΕΣ ΣΧΑΡΕΣ ΜΕ ΕΛΑΤΗΡΙΟ ΚΑΙ ΟΠΗ Σχάρες Ø Σχάρες Ø ΥΔΡΑΥΛΙΚΗ ΟΜΑΔΑ ΑΣΦΑΛΕΙΑΣ Υδραυλική ομάδα ασφαλείας 3/ Σιφόνι
