Με εργονομικό design, καινοτόμο σχεδιασμό με τα κοινά δοχεία ζεστού νερού. απώλειες και η κατανάλωση ενέργειας να είναι 25 με 30% μεγαλύτερες.

Transcript

1

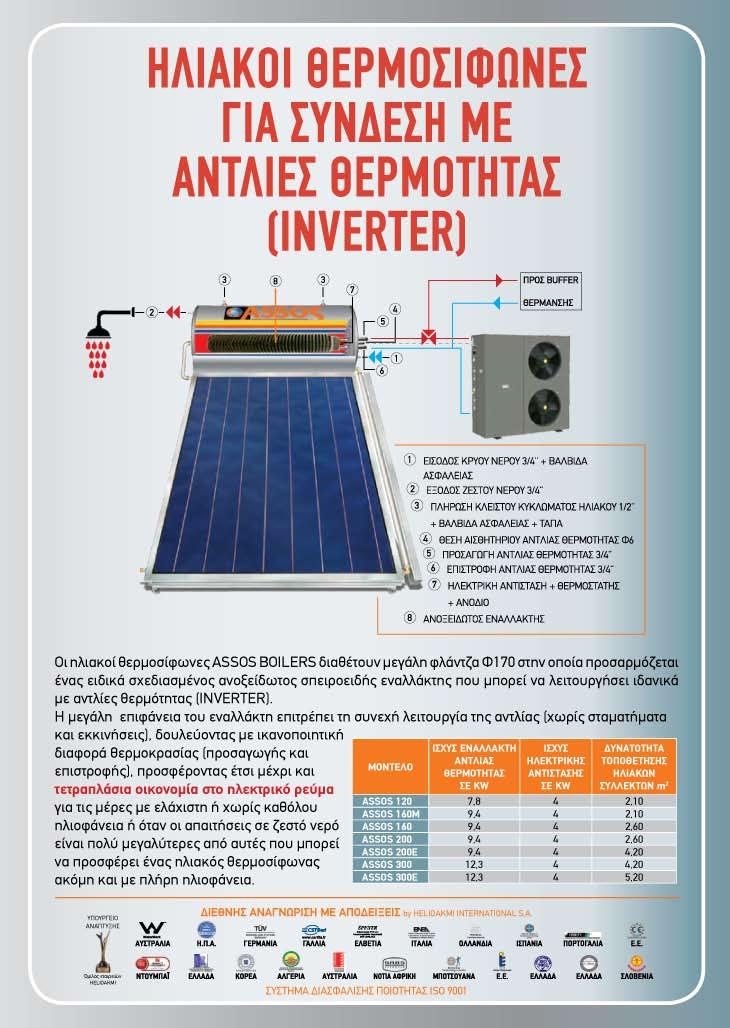

2 Η ASSOS BOILERS σας παρουσιάζει τη για αντλίες Με εργονομικό design, καινοτόμο σχεδιασμό με τα κοινά δοχεία ζεστού νερού 30% μεγαλύτερη οικονομία, 30% λιγότερες απώλειες Τα προϊόντα ASSOS BOILERS δοχεία αδρανείας (buffer) boiler λεβητοστασίου δια- θέτουν 5 έως 70mm μόνωση σε σχέση με τα περισσότερα δοχεία αδρανείας-boiler λεβητοστασίου που η μόνωση τους δεν ξεπερνά τα 50mm, με αποτέλεσμα οι θερμικές απώλειες και η κατανάλωση ενέργειας να είναι 25 με 30% μεγαλύτερες. Οικονομικότερος τρόπος λειτουργίας. Λειτουργούν και με απλές αντλίες θερμότητας σταθερών στροφών και χαμηλότερου κόστους σε σχέση με τα κοινά δοχεία με χαλύβδινο εναλλάκτη που απαιτούν μόνο αντλίες θερμότητας INVERTER που έχουν υψηλότερο κόστος. Νέα Γενιά δοχείων ζεστού νερού θερμότητας και με οκτώ μοναδικά πλεονεκτήματα σε σχέση με χαλύβδινο εναλλάκτη 2 Συνεχής Λειτουργία χωρίς διακοπές και ALARM 7 Καθαρό, Ζεστό Νερό Το νερό χρήσης διέρχεται από τον ανοξείδωτο εναλλάκτη 3L χωρίς να αποθηκεύεται μόνιμα και έτσι αποφεύγεται η ανάπτυξη επικίνδυνων μικροβίων (φαινόμενα λεγεω- νέλας). Επιπλέον ο σπειροειδής σχεδιασμός του εναλλάκτη δεν επιτρέπει τις επικαθί- σεις αλάτων ακόμα και όταν το νερό είναι πολύ σκληρό και που σε τέτοιες περιπτώσεις θα απαιτούνταν φίλτρο περισυλλογής αλάτων με επιπρόσθετο κόστος. Ο σχεδιασμός του δοχείου ζεστού νερού ASSOS BOILERS δίνει τη δυνατότητα στηναντλίαθερμότηταςναλειτουργήσειχωρίςδιακοπέςήμείωσηστροφώντου συμπιεστή χωρίς να παρουσιάζει ALARM υπερθέρμανσης κάτι που συμβαίνει στα περισσότερα δοχεία ζεστού νερού χρήσης με σταθερό μεταλλικό εναλλάκτη (σερπαντίνα), ιδιαίτερα αν η αντλία θερμότητας δεν είναι INVERTER. 3 Χαμηλότερη κατανάλωση Ρεύματος 8 Δυνατότητα Επέκτασης του συστήματος και μετά την εγκατάσταση Ο σχεδιασμός του δοχείου επιτρέπει την τοποθέτηση εναλλάκτη ηλιακών ή άλλης πηγή θέρμανσης, (αέριο, ξυλολέβητα, ενεργειακό τζάκι, κ.τ.λ) πάνω στην υπάρχου- σα φλάντζα που διαθέτει το κάθε δοχείο για το σκοπό αυτό, ακόμα και μετά την εγκα- τάστασή του. Η άμεση φόρτιση του δοχείου από την αντλία θερμότητας και χωρίς την διαμεσολάβηση μεταλλικού εναλλάκτη επιτρέπει στην αντλία να έχει μεγαλύτερα διαστήματα λειτουργίας (χωρίς σταματήματα και εκκινήσεις) του συμπιεστή ή χωρίς να χαμηλώνουν οι στροφές της όταν πρόκειται για αντλίες θερμότητας τύπου INVERTER, προσφέροντας έτσι μικρότερη κατανάλωση ρεύματος. 4 Δεν απαιτούνται ετήσια έξοδα SERVICE Το νερό χρήσης έρχεται σε επαφή με τον ανοξείδωτο εναλλάκτη και όχι με το εσωτερικό του μπόιλερ που θα απαιτούσε ανοδική προστασία (ανόδιο) το οποίο θα πρέπει να αντικαθίσταται κάθε -2 χρόνια με επιπρόσθετο κόστος. Ο κάτω εναλλάκτης διατίθεται ΜΟΝΟ κατόπιν παραγγελίας. 5 Οικονομικότερο κόστος εγκατάστασης 4 ΘΕΣΗ ΑΙΣΘΗΤΗΡΙΟΥ Ζ.Ν.Χ. /2 Τα δοχεία ζεστού νερού (FRESH WATER) ASSOS BOILERS έχουν μικρότε- 5 ΘΕΣΗ ΑΙΣΘΗΤΗΡΙΟΥ ΗΛΙΑΚΩΝ /2 ρο κόστος εγκατάστασης γιατί δεν απαιτούν Δοχείο Διαστολής κρύου νερού (μπλε) καθώς και μειωτή πίεσης λόγω του ανοξείδωτου εναλλάκτη που η χωρητικότητά του είναι μικρή και το όριο λειτουργίας σε πίεση είναι 0 Bar. ΕΙΣΑΓΩΓΗ ΚΡΥΟΥ ΝΕΡΟΥ ΑΠΟ ΔΙΚΤΥΟ 3/4 ΕΠΙΣΤΡΟΦΗ ΑΠΟ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 7 ΠΡΟΣΑΓΩΓΗ ΑΠΟ ΗΛΙΑΚΟΥΣ ΣΥΛΛΕΚΤΕΣ 3/4 8 ΕΠΙΣΤΡΟΦΗ ΑΠΟ ΗΛΙΑΚΟΥΣ ΣΥΛΛΕΚΤΕΣ 3/4 9 ΘΕΣΗ ΗΛΕΚΤΡΙΚΗΣ ΑΝΤΙΣΤΑΣΗΣ /2 2 0 ΘΕΣΗ ΕΞΑΕΡΙΣΤΙΚΟΥ /2 ΕΞΑΓΩΓΗ ΖΕΣΤΟΥ ΠΡΟΣ ΚΑΤΑΝΑΛΩΣΕΙΣ 3/4 3 ΚΑΤΩ ΕΝΑΛΛΑΚΤΗΣ ΠΡΟΣΑΓΩΓΗ ΑΠΟ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ

3

4

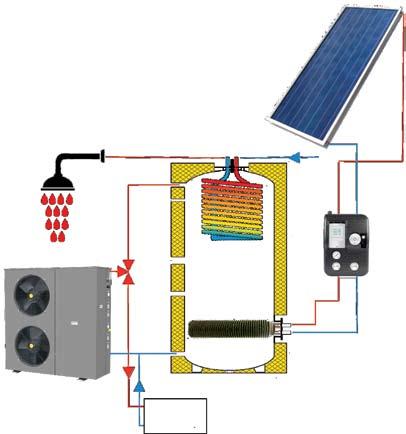

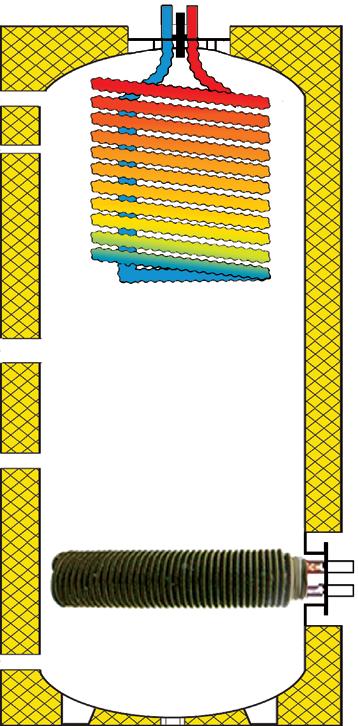

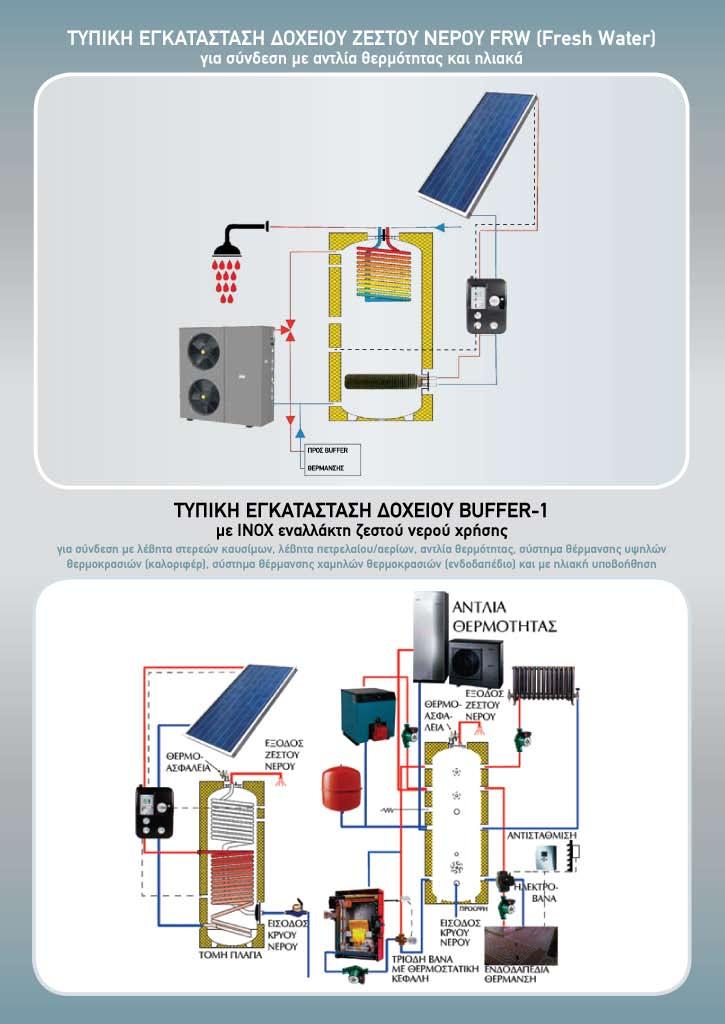

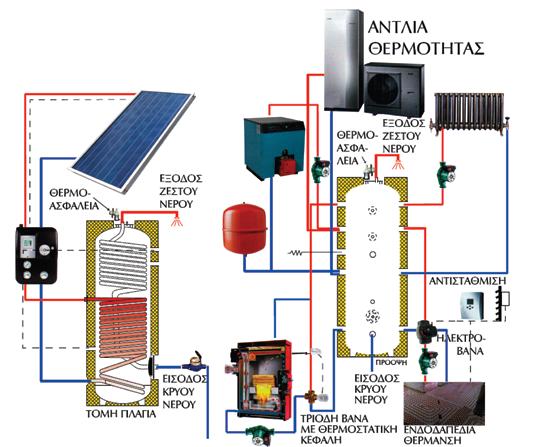

5 ΤΥΠΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΔΟΧΕΙΟΥ ΖΕΣΤΟΥ ΝΕΡΟΥ FRW (Fresh Water) ΔΟΧΕΙΑ ΖΕΣΤΟΥ ΝΕΡΟΥ-ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ (BUFFER)-ΗΛΙΑΚΑ FRW (Fresh Water) 50L - 200L - 300L για σύνδεση με αντλία θερμότητας και ηλιακά ΝΕΑ ΓΕΝΙΑ ΔΟΧΕΙΩΝ ΖΕΣΤΟΥ ΝΕΡΟΥ ΓΙΑ ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ KAI ΗΛΙΑΚΑ Aπό 00 λίτρα έως 5000 λίτρα Δοχείο ζεστού νερού για αντλίες θερμότητας-ηλιακά. ΣΥΝΕΧΗΣ ΠΑΡΟΧΗ Ζ.Ν.Χ. ΛΙΤΡΑ/ΛΕΠΤΟ* FRW 50 FRW 200 FRW 300 ΙΣΧΥΣ ΕΝΑΛΛΑΚΤΗ ΗΛΙΑΚΩΝ ΣΕ KW 7,5 0 Προσθήκη ανοξείδωτου εναλλάκτη (σερπαντίνα για ηλιακούς) 2,50 έως 3,00 2,0 έως 4,20 Buffer - INOX 300L - 500L - 800L - 000L Δοχείο BUFFER- με INOX εναλλάκτη ζεστού νερού χρήσης για σύνδεση με λέβητα (πετρελαίου/αερίου, ξυλολέβητα-πέλλετ), αντλία θερμότητας-ηλιακά, για σύστημα θέρμανσης υψηλών θερμοκρασιών (καλοριφέρ) ή χαμηλών θερμοκρασιών (ενδοδαπέδιο). ΣΥΝΕΧΗΣ ΠΑΡΟΧΗ Ζ.Ν.Χ. ΙΣΧΥΣ ΕΝΑΛΛΑΚΤΗ ΛΙΤΡΑ/ΛΕΠΤΟ* ΗΛΙΑΚΩΝ ΣΕ KW BUF INOX BUF INOX 500 8,5 7,80 έως 0,50 BUF INOX 800 9,5 43 5,0 έως,80 BUF INOX ,5 53,80 έως 2,00 *ΘΕΡΜΟΚΡΑΣΙΑ ΑΠΟΘΗΚΕΥΣΗΣ 55 ΒΑΘΜΟΙ ΚΕΛΣΙΟΥ ΘΕΡΜΟΚΡΑΣΙΑ Ζ.Ν.Χ. 43 ΒΑΘΜΟΙ ΚΕΛΣΙΟΥ. Σύνδεση buffer (ζεστού) Σύνδεση buffer (επιστροφή) Εισαγωγή κρύου νερού Εξαεριστικό Σύνδεση buffer (ζεστού κατώτερο στρώμα) χρήσης (ύδρευση) Σύνδεση buffer (επιστροφή ανώτερο στρώμα) Θέση αισθητηρίου Έξοδος ζεστού νερού Σύνδεση buffer (επιστροφή) Θέση αισθητηρίου χρήσης Σύνδεση buffer (ζεστού) Εισαγωγή από ηλιακά (ζεστό) Φλάτζα καθαρισμού Θέση αισθητηρίου ηλιακών Σύνδεση buffer (ζεστού κατώτερο στρώμα) Θέση ηλεκτρικής Σύνδεση buffer (επιστροφή ανώτερο στρώμα) Επιστροφή για ηλιακά (κρύο) αντίστασης ΠΛΑΓΙΑ ΤΟΜΗ ΠΙΣΩ ΟΨΗ Buffer 300L - 420L - 500L - 800L - 000L Δοχείο αδρανείας για σύνδεση με λέβητα (πετρελαίου/αερίου, ξυλολέβητα-πέλλετ-βιομάζα), αντλία θερμότητας-ηλιακά. ΣΥΝΕΧΗΣ ΠΑΡΟΧΗ Ζ.Ν.Χ. ΛΙΤΡΑ/ΛΕΠΤΟ* BUF 300 BUF 420 BUF 500 BUF 800 BUF 000 Σύνδεση buffer (ζεστού) Σύνδεση buffer (ζεστού κατώτερο στρώμα) Σύνδεση buffer (επιστροφή ανώτερο στρώμα) Σύνδεση buffer (επιστροφή) Σύνδεση buffer (ζεστού) ΙΣΧΥΣ ΕΝΑΛΛΑΚΤΗ ΗΛΙΑΚΩΝ ΣΕ KW Σύνδεση buffer (ζεστού κατώτερο στρώμα) Σύνδεση buffer (επιστροφή ανώτερο στρώμα) Σύνδεση buffer (επιστροφή) Εξαεριστικό θέση αισθητηρίου 7,80 έως 0,50 7,80 έως 0,50 5,0 έως,80,80 έως 2,00 Buffer0 00L - 50L - 200L - 300L - 420L - 500L - 800L - 000L Δοχείο αδρανείας για σύνδεση με λέβητα (πετρελαίου/αερίου, ξυλολέβητα-πέλλετ-βιομάζα), αντλία θερμότητας. ΤΥΠΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΔΟΧΕΙΟΥ BUFFER- BUF 0 00 BUF 0 50 BUF BUF BUF BUF BUF BUF με INOX εναλλάκτη ζεστού νερού χρήσης για σύνδεση με λέβητα στερεών καυσίμων, λέβητα πετρελαίου/αερίων, αντλία θερμότητας, σύστημα θέρμανσης υψηλών θερμοκρασιών (καλοριφέρ), σύστημα θέρμανσης χαμηλών θερμοκρασιών (ενδοδαπέδιο) και με ηλιακή υποβοήθηση ξαγωγή ζεστού νερού Ε Ανόδιο μαγνησίου Βοηθητική φλάντζα Φ5 Υποδοχή αισθητηρίου Σύνδεση ανακυκλοφορίας Υποδοχή ηλεκτρικής αντίστασης Είσοδος συλλεκτών Πλευρική φλάντζα Φ5 Έξοδος συλλεκτών Είσοδος κρύου νερού BL2 50/200/300/420/500/ 800/000 Βοηθητική φλάντζα Φ5 Ανόδιο μαγνησίου Εξαγωγή ζεστού νερού Είσοδος λέβητα Υποδοχή αισθητηρίου Σύνδεση ανακυκλοφορίας Έξοδος λέβητα Υποδοχή ηλεκτρικής αντίστασης Είσοδος συλλεκτών BL 500/2000/2500/ 3000/4000/5000 BL2 500/2000/2500/ 3000/4000/5000 Ε ξαγωγή ζεστού (χρήση) Προσαγωγή εναλλάκτη (θέρμανση) ή (ηλιακών) Επιστροφή εναλλάκτη (θέρμανση) ή (ηλιακών) Εισαγωγή κρύου (δίκτυο) Ε ξαγωγή ζεστού (χρήση) Προσαγωγή εναλλάκτη (θέρμανση) Επιστροφή εναλλάκτη (θέρμανση) Προσαγωγή εναλλάκτη (ηλιακών) Επιστροφή εναλλάκτη (ηλιακών) Εκκένωση Φλάντζα καθαρισμού Φ70 Θέση Αντίστασης 3 Χ στα 500 λίτρα δύο θέσεις αντίστασης Θέση Αισθητηρίου Σύνδεση buffer (επιστροφή ανώτερο στρώμα) Σύνδεση buffer (επιστροφή) Eξαεριστικό Θέση αισθητηρίου Θέση αισθητηρίου Θέση ηλεκτρικής αντίστασης * Στο μοντέλο Buffer 0-00L οι συνδέσεις BUFFER είναι 4 και η διατομή BL 50/200/300/420/500/ 800/000 Σύνδεση buffer (ζεστού) Σύνδεση buffer (ζεστού κατώτερο στρώμα) Σύνδεση buffer (επιστροφή ανώτερο στρώμα) Σύνδεση buffer (επιστροφή) Σύνδεση buffer (ζεστού) Σύνδεση buffer (ζεστού κατώτερο στρώμα) Εισαγωγή κρύου (δίκτυο) Εκκένωση Φλάντζα καθαρισμού Φ70 Θέση Αντίστασης 3 Χ στα 500 λίτρα δύο θέσεις αντίστασης Θέση αισθητηρίου θέρμανσης Θέση αισθητηρίου ηλιακών * Μόνο στα 500 λίτρα δύο θέσεις αντίστασης ΥΔΡΑΥΛΙΚΕΣ ΣΥΝΔΕΣΕΙΣ BL 50/200/300/420/500/800/000 Αισθητήριο Εναλλάκτες Ζεστό - κρύο Αντίσταση 50L 200L 300L 420L 500L 800L 000L Έξοδος συλλεκτών Είσοδος κρύου νερού Πλευρική φλάντζα Φ5 ΥΔΡΑΥΛΙΚΕΣ ΣΥΝΔΕΣΕΙΣ BL 500/2000/2500/3000/4000/ Εξαγωγή ζεστού (χρήση) Προσαγωγή εναλλάκτη (θέρμανση) ή (ηλιακών) Επιστροφή εναλλάκτη (θέρμανση) ή (ηλιακών) Εισαγωγή κρύου (δίκτυο) Εκκένωση Φλάντζα καθαρισμού Θέση Αντίστασης * Θέση Αισθητηρίου Φ70 3 Χ ΥΔΡΑΥΛΙΚΕΣ ΣΥΝΔΕΣΕΙΣ BL2 500/2000/2500/3000/4000/ Ελληνικό προϊόν Θέση αισθητηρίου Εισαγωγή από ηλιακά (ζεστό) Θέση αισθητηρίου ηλιακών Επιστροφή για ηλιακά (κρύο) Θέση ηλεκτρικής αντίστασης Εξαγωγή ζεστού (χρήση) Προσαγωγή εναλλάκτη (θέρμανση) Επιστροφή εναλλάκτη (θέρμανση) Προσαγωγή εναλλάκτη (ηλιακών) Επιστροφή εναλλάκτη (ηλιακών) Εισαγωγή κρύου (δίκτυο) Εκκένωση Φλάντζα καθαρισμού Θέση Αντίστασης * Θέση αισθητηρίου θέρμανσης Θέση αισθητηρίου ηλιακών Φ70 3 Χ Σ Η Μ Ε Ι Ω Σ Η : Ο κατασκευαστής έχει το δικαίωμα να αλλάζει τις προδιαγραφές των προϊόντων και των εξαρτημάτων τους χωρίς προειδοποίηση. j s k SOLARNET S.A., 79 χλμ. Εθνικής Οδού Αθηνών-Λαμίας, Ύπατο Θήβας, 32200, Νομός Βοιωτίας Τηλ.: , Fax: solarnet@otenet.gr, info@assosboilers.com Website: ο Βραβείο Επιχειρηματικής Αρίστευσης ΥΠΟΥΡΓΕΙΟ ΑΝΑΠΤΥΞΗΣ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΒΙΟΜΗΧΑΝΙΑΣ Όμιλος εταιρειών HELIOAKMI
