ΑΞΕΣΟΥΑΡ. ΜΠΟϊΛΕΡ ΗΛΕΚΤΡΙΚΑ ΣΕΤ. Ηλεκτρικό σετ 15 kw Περιλαμβάνει: αντίσταση με φλάντζα 110 mm και θερμοστάτη διπλής δράσης - τριφασική

Transcript

1 ΜΠΟΪΛΕΡ 166

2 ΜΠΟϊΛΕΡ ΑΞΕΣΟΥΑΡ ΗΛΕΚΤΡΙΚΑ ΣΕΤ ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ ΤΙΜΗ celectic BdR MULTI Ηλεκτρικό σετ 15 kw Περιλαμβάνει: αντίσταση με φλάντζα 110 mm και θερμοστάτη διπλής δράσης - τριφασική Bc1S Bc2S BAc1S BAc2S BK1S BK2S BAI ABondAnce (όχι BAI) Ηλεκτρικό σετ 30 kw Περιλαμβάνει: αντίσταση με φλάντζα 110 mm και θερμοστάτη διπλής δράσης - τριφασική Ηλεκτρικό σετ 3 kw Περιλαμβάνει: αντίσταση, φλάντζα 110 mm, καλωδίωση και θερμοστάτη Ηλεκτρικό σετ τριφασικό 6 kw Περιλαμβάνει: αντίσταση, φλάντζα 110 mm, καλωδίωση και θερμοστάτη βολβού - Μόνο και τριφασική Ηλεκτρικό σετ 1.5 kw Περιλαμβάνει: αντίσταση με τάπα 1 1/2 και θερμοστάτη. GPE: IP 21 - για εγκατάσταση στην πλευρική φλάντζα - μονοφασική Ηλεκτρικό σετ 2.5 kw Περιλαμβάνει: αντίσταση με τάπα 1 1/2 και θερμοστάτη. GPE: IP 21 - για εγκατάσταση στην πλευρική φλάντζα - μονοφασική Περιλαμβάνει: φλάντζα με κοντή ηλεκτρική αντίσταση 1.8 kw, θερμοστάτη, κοντή υποδοχή αισθητήρα, άνοδος τιτανίου, άνοδος μαγνησίου, τσιμούχα φλάντζας, 6 βίδες (όχι BC2S 200) (όχι BC2S 200) (80-120) (160) ( ) Ηλεκτρικό σετ 2.2 kw WR Περιλαμβάνει: φλάντζα με κοντή ηλεκτρική αντίσταση 2.2 kw, θερμοστάτη, κοντή υποδοχή αισθητήρα, άνοδος τιτανίου, άνοδος μαγνησίου, τσιμούχα φλάντζας, 6 βίδες Ηλεκτρικό σετ 2.2 kw FW-Solar Περιλαμβάνει: φλάντζα με μακριά ηλεκτρική αντίσταση 2.2 kw, θερμοστάτη, μακρυά υποδοχή αισθητήρα άνοδος τιτανίου, άνοδος μαγνησίου, τσιμούχα φλάντζας, 6 βίδες Θερμοστάτης Ηλεκτρικό σετ 1.8 kw FW-Solar Περιλαμβάνει: φλάντζα με μακριά ηλεκτρική αντίσταση 1,8 kw, θερμοστάτη, μακρυά υποδοχή αισθητήρα άνοδος τιτανίου, άνοδος μαγνησίου, τσιμούχα φλάντζας, 6 βίδες Ηλεκτρικό σετ 3 kw Περιλαμβάνει: Ανοξείδωτη ηλεκτρική αντίσταση βιδωτή 1 1/2 και τριφασικό θερμοστάτη Ηλεκτρικό σετ 7.5 kw Περιλαμβάνει: αντίσταση με τάπα 1 1/2 ανοξείδωτη, θερμοστάτη τριφασικό Ηλεκτρικό σετ E/I 1.5 kw Περιλαμβάνει: θερμοστάτη, αντίσταση με τσιμούχα, θήκη με λυχνία, διακόπτη ρύθμισης θερμοκρασίας και διακόπτη ι/ε. Φλάντζα 75 mm - μονοφασική Ηλεκτρικό σετ E/I 2.5 kw Περιλαμβάνει: θερμοστάτη, αντίσταση με τσιμούχα, θήκη με λυχνία, διακόπτη ρύθμισης θερμοκρασίας και διακόπτη ι/ε. Φλάντζα 75 mm - μονοφασική (80)

3 ΜΠΟϊΛΕΡ ΑΞΕΣΟΥΑΡ ΕΓΚΑΤΑΣΤΑΣΗΣ ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ ΤΙΜΗ celectic BdR MULTI Τρίποδο για το BDR Απαραίτητο για εγκατάσταση στο έδαφος ( ) Στήριγμα τοίχου Bc1S Bc2S BAc1S BAc2S BK1S BK2S BAI ABondAnce ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ ΤΙΜΗ celectic BdR MULTI Διάταξη ασφαλείας 3/4" Διάταξη ασφαλείας 1* Σιφόνι 1" Bc1S Bc2S BAc1S BAc2S BK1S BK2S BAI ABondAnce 180

4 ΣΤΙΓΜΙΑΙΟΙ ΘΕΡΜΟΣΙΦΩΝΕΣ ΑΕΡΙΟΥ Συμπαγείς, ευέλικοι και αποδοτικοί, οι θερμοσίφωνες αερίου σχεδιάστηκαν για χρήση με όλα τα συστήματα θέρμανσης ώστε να ικανοποιούν όλες τις ανάγκες για ζεστό νερό. Παρέχουν ζεστό νερό οποιαδήποτε στιγμή, στην κουζίνα ή μπάνιο, χωρίς εγκατάσταση κεντρικού συστήματος. Fluendo Fluendo facile Σειρά AG Σειρά CA NHRE

5 ΣΤΙΓΜΙΑΙΟΣ ΘΕΡΜΟΣΙΦΩνΑΣ ΑΕΡΙΟύ Fluendo με τον Fluendo, η Chaffoteaux προσφέρει ρυθμό ροής 11, 14 και 16 (νέο) λίτρων ανά λεπτό, με τέλεια άνεση οικιακού ζεστού νερού χρήσης. Η τεχνολογία μας, επιτρέπει επίσης την ηλεκτρική παροχή ρεύματος μέσω τουρμπίνας στα μοντέλα 11 και 14 l/min: δεν αλλάζετε πια μπαταρίες και έχετε επιπλέον οικονομικό όφελος. Fluendo στιγμιαίος θερμοσίφωνας αερίου. βασικα ΧαραΚτΗριστιΚα > Έυκολη λειτουργία για κανονικούς χρήστες, παρέχονται πληροφορίες λειτουργίας στον πίνακα ελέγχου. > Εύκολη εγκατάσταση και αντικατάσταση, χάρη στο εξαιρετικά συμπαγές μέγεθος. > Το μοντέλο μπορεί να εντοιχιστεί και όλα τα μέρη είναι προσβάσιμα απο μπροστά: αυτό εξοικονομεί χρόνο στον εγκαταστάτη κατά την εγκατάσταση και συντήρηση. > Μεγαλύτερη ισχύς για βελτιωμένη παροχή (11, 14 και 16 l/min στους ΔT 25 C): κάνει εύκολη την επιλογή του κατάλληλου θερμοσίφωνα. > ηλεκτρονική ανάφλεξη μέσω τουρμπίνας, μπαταριών (LR20) ή μόνιμου πιλότου: τρεις πιστοποιημένες τεχνικές που ταιριάζουν σε διάφορες απαιτήσεις και προϋπολογισμούς. > Ενσωμάτωση ελεγμένων υλικών υψηλής ποιότητας: εγγυημένη αξιοπιστία. > Ανεξάρτητη ρύθμιση ισχύος καυστήρα και παροχής νερού: μεγάλη ευελιξία λειτουργίας. > χάλκινος θερμικός εναλλάκτης, επίσης γνωστός σαν βρεχόμενος θάλαμος : μια αναγνωρισμένη τεχνική > Πιεζοηλεκτρική ανάφλεξη. οψη σε τομη Αισθητήρας ασφαλείας Κατά των επιστρεφόμενων Καυστήρας Βαλβίδα αερίου Έλεγχος ισχύος Εκκένωση αερίων Χιτώνιο μόνωσης Θάλαμος καύσης Ανάφλεξη και θερμοκρασία καύσης Start/stop Κουμπί θερμοκρασίας αξεσουαρ ΚΩΔΙΚΟΣ TIMH Σετ υδραυλικής εγκατάστασης LPG Σετ υδραυλικής εγκατάστασης Φυσικού Αερίου

6 ΣΤΙΓΜΙΑΙΟΣ ΘΕΡΜΟΣΙΦΩνΑΣ ΑΕΡΙΟύ Fluendo FACile συμπαγησ, απλοσ Και αποδοτικοσ Η Chaffoteaux παρουσιάζει τον Fluendo Facile, τον στιγμιαίο θερμοσίφωνα αερίου νέας γενιάς που μπορεί να διατηρεί σταθερή τη θερμοκρασία του νερού μέσω ηλεκτρονικού ελέγχου: οι δυο αισθητήρες μετρούν την θερμοκρασία και στην είσοδο και στην έξοδο για μεγαλύτερη άνεση. ο καινοτόμος και συμπαγής σχεδιασμός διαθέτει εξαιρετική ευελιξία και απλότητα, χαρακτηριστικά που του επιτρέπουν εύκολη εγκατάσταση, χρήση καθώς και συντήρηση. Κυρια ΧαραΚτΗριστιΚα > Ακριβής έλεγχος και ρύθμιση θερμοκρασίας μέσω του αισθητήρα NTC: η θερμοκρασία παραμένει σταθερή ακόμα και όταν αλλάζει η ροή του νερού. > Το ηλιακό σετ με τη θερμοστατική βαλβίδα επιτρέπει στον Fluendo Facile να είναι έτοιμος για σύνδεση με ηλιακά συστήματα. Μια καθαρή και οικολογική λύση για να αποφύγετε τη σπατάλη χρημάτων και να κάνετε εξοικονόμηση ενέργειας. > Μείωση της κατανάλωσης καυσίμου έως και 25% χάρη στην ηλεκτρονική ανάφλεξη και τη φλόγα ιονισμού.. > Μεγαλύτερη ισχύς για βελτιωμένο ρυθμό ροής (11, 14 και 16 l/min στους ΔT 25 C): σας διευκολύνει να επιλέξετε τον θερμοσίφωνα που ταιριάζει καλύτερα σε σας. > Ευέλικτος: δουλεύει τέλεια ακόμα και με χαμηλή υδραυλική πίεση. > Συσκευή ασφαλείας ελέγχου θερμοκρασίας. > Διακόπτης πίεσης για έλεγχο εξαγωγής απαερίων. > Διαθέσιμο σε 11 και 14 l/min, είτε με φυσικό αέριο είτε με LPG. εξαρτηματα Εξαγωγέας καπναερίων Καυστήρας Βαλβίδα αερίου On/Off Συλλέκτης καπναερίων Περίβλημα Θάλαμος καύσης Διακόπτης θερμοκρασίας Ηλεκτρονική πλακέτα συνδεση με ΗΛιαΚο συστημα Κρύο νερό Ζεστό νερό Θερµοστατική βαλβίδα 4 5 οχείο διαστολής Βαλβίδα απόρριψης 186

7 ΣΤΙΓΜΙΑΙΟΣ ΘΕΡΜΟΣΙΦΩνΑ ΑΕΡΙΟύ Διαθεσιμα αξεσουαρ ομοκεντρα συστηματα ms Ø 60/100 mm ΚωΔιΚοσ τιμη Ομόκεντρη τηλεσκοπική 60/100 mm Ομόκ. σωλήνας κάθετης λήψης αέρα 60/100 it Προέκταση 400 mm 60/ Προέκταση 750 mm 60/ Ομόκεντρη γωνία 90º 60/ Ομόκεντρη γωνία 45º 60/ Ομοκ. σετ για κάθετη έξοδο 60/ º κάλυμμα οροφής από αλουμίνιο >0º κάλυμμα οροφής Ομόκεντρο σετ οριζόντιας λήψης 60/ Προέκταση 1500 mm 60/ Προσαρμογέας για κάθετη έξοδο 60/ Κάθετος ομοκ. συλλέκτης υγρών (με σιφόνι) Ξεχωριστοί σωλήνες 80/ Οριζόντιο ανοξείδωτο τερματικό Ø νέος προσαρμογέας Ø 60/ για δίδυμο σύστημα σωλήνων Προέκταση Ø 80 α/θ l135 με παγίδα συμπυκνωμάτων Προέκταση Ø 80 α/θ l σετ μετατροπησ αεριου ΚωΔιΚοσ τιμη Σετ πρώτης εγκατάστασης για 11L NG - LPG Σετ πρώτης εγκατάστασης για 11L LPG - NG Σετ πρώτης εγκατάστασης για 14L NG - LPG Σετ πρώτης εγκατάστασης για 14L LPG - NG Σετ πρώτης εγκατάστασης για 11L NG - AP Σετ πρώτης εγκατάστασης για 14L NG - AP ενσωματωση ΗΛιαΚου ΚωΔιΚοσ τιμη ηλιακό σετ εξαρτηματα Που ΠεριΛαμβανονται - Σετ επίτοιχης εγκατάστασης. - Καλώδιο ηλεκτρικής σύνδεσης 230V προκαλωδιομένο στον πίνακα ελέγχου. - Περιοριστές (76, 78, 80, 83, 86) για τους αγωγούς αέρα/καυσαερίων. 188

8 FLUENDO FACile 189

9 ΔΟχΕΙΑ ΑΠΟΘηΚΕύΣηΣ ΑΕΡΙΟύ σειρα AG ΔαΠεΔου/εΠιτοιΧΗ οι συσκευές της σειράς AG διατίθενται σε έκδοση CF (με αγωγό). σχεδιάστηκαν ώστε να ικανοποιούν σημαντικές ανάγκες ζεστού νερού χρήσης. με απλό και λογικό σχεδιασμό, τα δοχεία αποθήκης AG CF είναι πρακτικά στην εγκατάσταση, εύκολα στην χρήση, δυνατά και αξιόπιστα. AG CF (με αγωγό) 115, 155, 195 και 300 l Κυρια ΧαραΚτΗριστιΚα > Ατσάλινο δοχείο, που προστατεύεται από υαλοποιημένο στρώμα σμάλτου και είναι εφοδιασμένο με μία άνοδο μακράς διάρκειας προσφέροντας προστασία κατά της διάβρωσης. > Μόνωση από διογκωμένη πολυουρεθάνη: Αυτός ο αφρός υψηλής πυκνότητας είναι φιλικός προς το περιβάλλον (δεν περιέχει CFCs ή HCFCs) και μειώνει τις θερμικές απώλειες. > η ρύθμιση της θερμοκρασίας αποθήκευσης γίνεται από έναν ρυθμιζόμενο θερμοστάτη που είναι προσβάσιμος από μπροστά. > η ασφάλεια παρουσίας φλόγας εξασφαλίζεται από θερμοζεύγος. > Ένας περιοριστής θερμοκρασίας σταματά την τροφοδοσία του αερίου σε περίπτωση μη κανονικής λειτουργίας. > Μια διάταξη ασφαλείας ελέγχει την απόρριψη των καυσαερίων. > Ο ήσυχος ανοξείδωτος κυκλικός καυστήρα, μπορεί να προσαρμοστεί για χρήση με όλους τους τύπους αερίου. > λειτουργία χωρίς ηλεκτρισμό μέσω πιεζοηλεκτρικής ανάφλεξης. > Παραδίδεται υδραυλική ομάδα ασφαλείας. Περιλαμβάνει: - μια βαλβίδα ασφαλείας στα 7 bar - μια αντεπίστροφη βαλβίδα - μια διάταξη εκκένωσης. επιτοιχη Και επιδαπεδια σειρα θερμοσιφωνων αεριου με επιλογη αποθηκησ επιλογεσ ΚΩΔΙΚΟΣ TIMH Σετ μετατροπής του ΑG 115 CF από φυσικό αέριο σε βουτάνιο/προπάνιο Σετ μετατροπής του AG 155 CF από φυσικό αέριο σε βουτάνιο/προπάνιο Σετ μετατροπής του AG 195 CF από φυσικό αέριο σε βουτάνιο/προπάνιο Εξαεριστικά Διαθεσιμα μοντελα ΚΩΔΙΚΟΣ TIMH AG 115 CF AG 155 CF AG 195 CF AG 300 GF

10 RANGE REMINDER σειρα CA επιτοιχη τα προϊόντα της σειράς CA εγκαθιστώνται εύκολα και προσφέρουν τα υψηλότερα επίπεδα άνεσης παραγωγής ζεστού νερού. εξαιρετική απόδοση που συνδυάζεται με εγγυημένη ασφάλεια. CA CF (με αγωγό) 50, 80, 100 l Κυρια ΧαραΚτΗριστιΚα επιτοιχη σειρα θερμοσιφωνων αεριου με αποθηκευση > Επισμαλτωμένος χαλύβδινος κύλινδρος για μέγιστη ποιότητα. > Θερμική μόνωση διογκωμένης πολυουρεθάνης. > η ρύθμιση της θερμοκρασίας αποθήκευσης εξασφαλίζεται με έναν ρυθμιζόμενο θερμοστάτη με εμπρόσθια πρόσβαση. > ύπερμεγέθης άνοδος μαγνησίου προστατεύει το δοχείο κατά της διάβρωσης. > Περιλαμβάνεται διάταξη ασφαλείας. > λειτουργία χωρίς ηλεκτρισμό μέσω πιεζοηλεκτρικής ανάφλεξης. Διαθεσιμα μοντελα ΚΩΔΙΚΟΣ TIMH CA 50 V CA 80 V CA 100 V

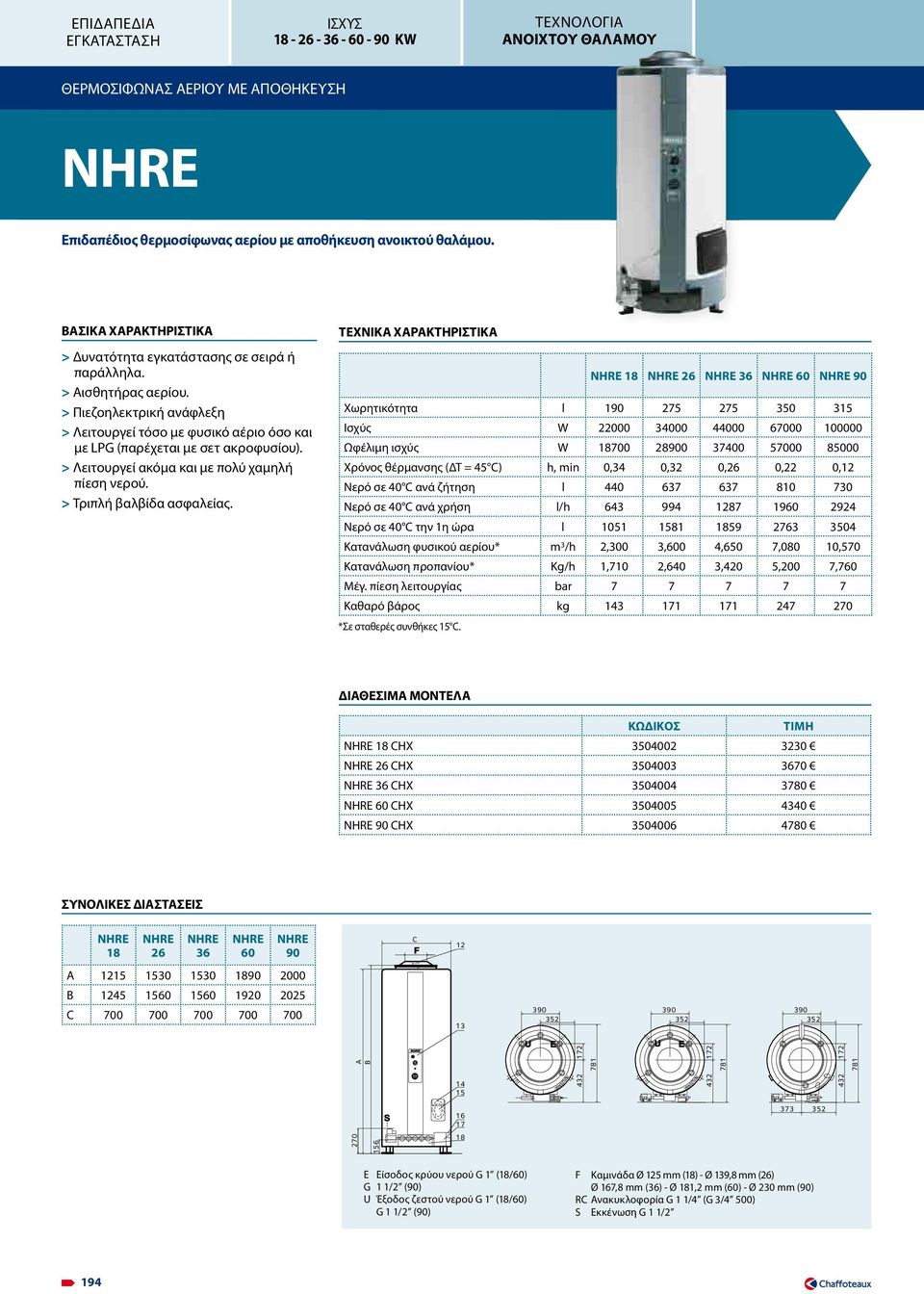

11 ΕΠΙΔΑΠΕΔΙΑ ΕΓΚΑΤΑΣΤΑΣη ΙΣχύΣ kw ΤΕχνΟλΟΓΙΑ ανοιχτου θαλαμου ΘΕΡΜΟΣΙΦΩνΑΣ ΑΕΡΙΟύ ΜΕ ΑΠΟΘηΚΕύΣη nhre επιδαπέδιος θερμοσίφωνας αερίου με αποθήκευση ανοικτού θαλάμου. βασικα ΧαραΚτΗριστιΚα > Δυνατότητα εγκατάστασης σε σειρά ή παράλληλα. > Αισθητήρας αερίου. > Πιεζοηλεκτρική ανάφλεξη > λειτουργεί τόσο με φυσικό αέριο όσο και με LPG (παρέχεται με σετ ακροφυσίου). > λειτουργεί ακόμα και με πολύ χαμηλή πίεση νερού. > Τριπλή βαλβίδα ασφαλείας. τεχνικα ΧαραΚτΗριστιΚα nhre 18 nhre 26 nhre 36 nhre 60 nhre 90 χωρητικότητα l Ισχύς W Ωφέλιμη ισχύς W χρόνος θέρμανσης (ΔT = 45 C) h, min 0,34 0,32 0,26 0,22 0,12 νερό σε 40 C ανά ζήτηση l νερό σε 40 C ανά χρήση l/h νερό σε 40 C την 1η ώρα l Κατανάλωση φυσικού αερίου* m 3 /h 2,300 3,600 4,650 7,080 10,570 Κατανάλωση προπανίου* Kg/h 1,710 2,640 3,420 5,200 7,760 Μέγ. πίεση λειτουργίας bar Καθαρό βάρος kg *Σε σταθερές συνθήκες 15 C. Διαθεσιμα μοντελα ΚωΔιΚοσ TimH NHRE 18 CHX NHRE 26 CHX NHRE 36 CHX NHRE 60 CHX NHRE 90 CHX συνολικεσ Διαστασεισ nhre 18 nhre 26 nhre 36 nhre 60 nhre 90 C 12 A B C A B E Είσοδος κρύου νερού G 1 (18/60) G 1 1/2 (90) U Έξοδος ζεστού νερού G 1 (18/60) G 1 1/2 (90) F Καμινάδα Ø 125 mm (18) - Ø 139,8 mm (26) Ø 167,8 mm (36) - Ø 181,2 mm (60) - Ø 230 mm (90) RC Ανακυκλοφορία G 1 1/4 (G 3/4 500) S Εκκένωση G 1 1/2 194

12 ΘΕΡΜΟΣΙΦΩνΑΣ ΑΕΡΙΟύ ΜΕ ΑΠΟΘηΚΕύΣη nhre αξεσουαρ ΚωΔιΚοσ τιμη Κάλυμμα καπναερίων με προστασία καμινάδας NHRE Κάλυμμα καπναερίων με προστασία καμινάδας NHRE Κάλυμμα καπναερίων με προστασία καμινάδας NHRE Κάλυμμα καπναερίων με προστασία καμινάδας Κάλυμμα καπναερίων με προστασία καμινάδας NHRE γενικα αξεσουαρ για θερμοσιφωνεσ αεριου ΚωΔιΚοσ τιμη Μαύρο καπάκι βάσης απο μολύβι Κόκκινο καπάκι βάσης από μολύβι Καπάκι εξαερισμού για επίπεδη μαύρη στέγη Καπάκι εξαερισμού βάσης για κόκκινη στέγη Τυπική κάθετη καμινάδα με μαύρο τερματικό Ø 60/ Τυπική κάθετη καμινάδα με κόκκινο τερματικό Ø 60/ Γέφυρα σωλήνων Γωνία ΑΘ 90 μοιρών Ø Γωνία ΑΘ 45 μοιρών Ø 80 (2 τεμ) Προέκταση Ø mm Προέκταση Ø mm (10 τεμ) Πλαστικό τερματικό λήψης Ø Ανοξείδωτο καπάκι εξαερισμού Ø Μούφα με παγίδα συμπυκνωμάτων Ø Ø 80 ροζέτα ΔιαταΞΗ ασφαλειασ ΚωΔιΚοσ τιμη ύδραυλικό γκρουπ ασφαλείας 1/ ύδραυλικό γκρουπ ασφαλείας 3/ Σιφόνι
