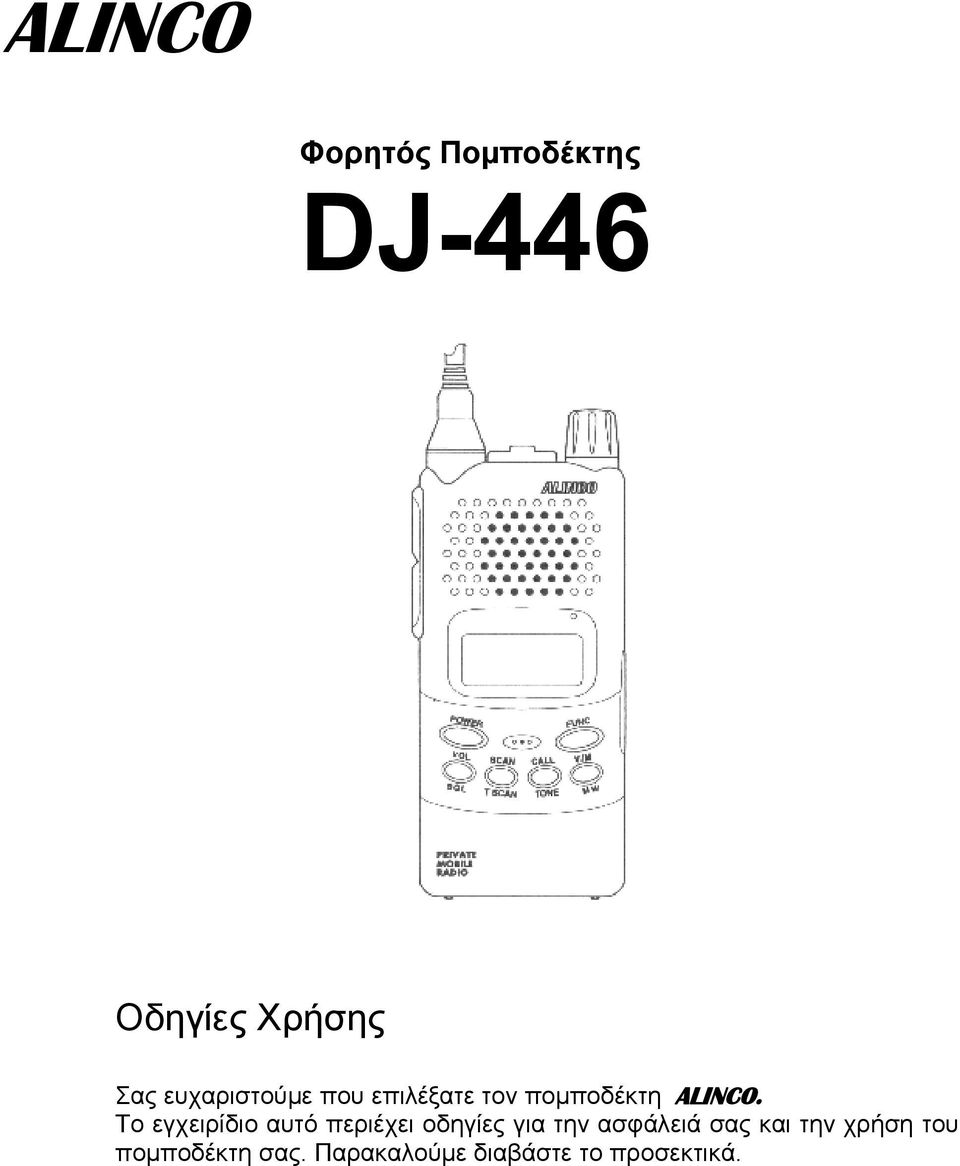

1 ALINCO Φορητός Πομποδέκτης DJ-446 Οδηγίες Χρήσης Σας ευχαριστούμε που επιλέξατε τον πομποδέκτη ALINCO. Το εγχειρίδιο αυτό περιέχει οδηγίες για την ασφάλειά σας και την χρήση του πομποδέκτη σας. Παρακαλούμε διαβάστε το προσεκτικά.

2 ΠΡΟΦΥΛΑΞΕΙΣ ΠΡΟΣΟΧΗ Μην ανοίγετε τον πομποδέκτη δεν υπάρχουν εξαρτήματα που μπορείτε να επισκευάσετε. Μην αφήνετε τη συσκευή στον ήλιο ή πάνω σε θερμή επιφάνεια. Αποφύγετε να χρησιμοποιείτε τον πομποδέκτη σε πολύ σκονισμένο ή υγρό περιβάλλον. Μην αφήνετε υγρά κοντά στον πομποδέκτη που μπορεί να τρέξουν επάνω του. Μην τραβάτε το καλώδιο τροφοδοσίας από την υποδοχή του. Επίσης μην επισκευάσετε το καλώδιο ή προσθέσετε επέκταση. Τέτοια χρήση μπορεί να καταστρέψει τη συσκευή σας. Χρησιμοποιείστε 13.8 V DC (συνεχούς ρεύματος) σταθεροποιημένο τροφοδοτικό. Σε αυτή την περίπτωση ο πομποδέκτης πρέπει να γειωθεί.. Προσέξτε τη συγκέντρωση υγρασίας. Η υγρασία του αέρα θα συγκεντρωθεί μέσα στη συσκευή όταν μετακινηθούμε από μία ψυχρή περιοχή σε μία θερμή. Οι υγροποίηση αυτή θα αποφέρει βλάβη. Εάν έχετε συγκέντρωση πάνω στη συσκευή καθαρίστε την με ένα στεγνό πανί. Για καλύτερο αερισμό της συσκευής τοποθετήστε την 10 εκ. μακριά από τοίχο. Αν η συσκευή σας παρεμβάλει την τηλεόραση ή το Video απομακρυνθείτε από αυτά. Αν η συσκευή βγάλει καπνό ή σας μυρίσει περίεργα, αμέσως κλείστε την και αφαιρέστε το καλώδιο τροφοδοσίας. Τότε απευθυνθείτε στον εξουσιοδοτημένο αντιπρόσωπο της εταιρείας. 2

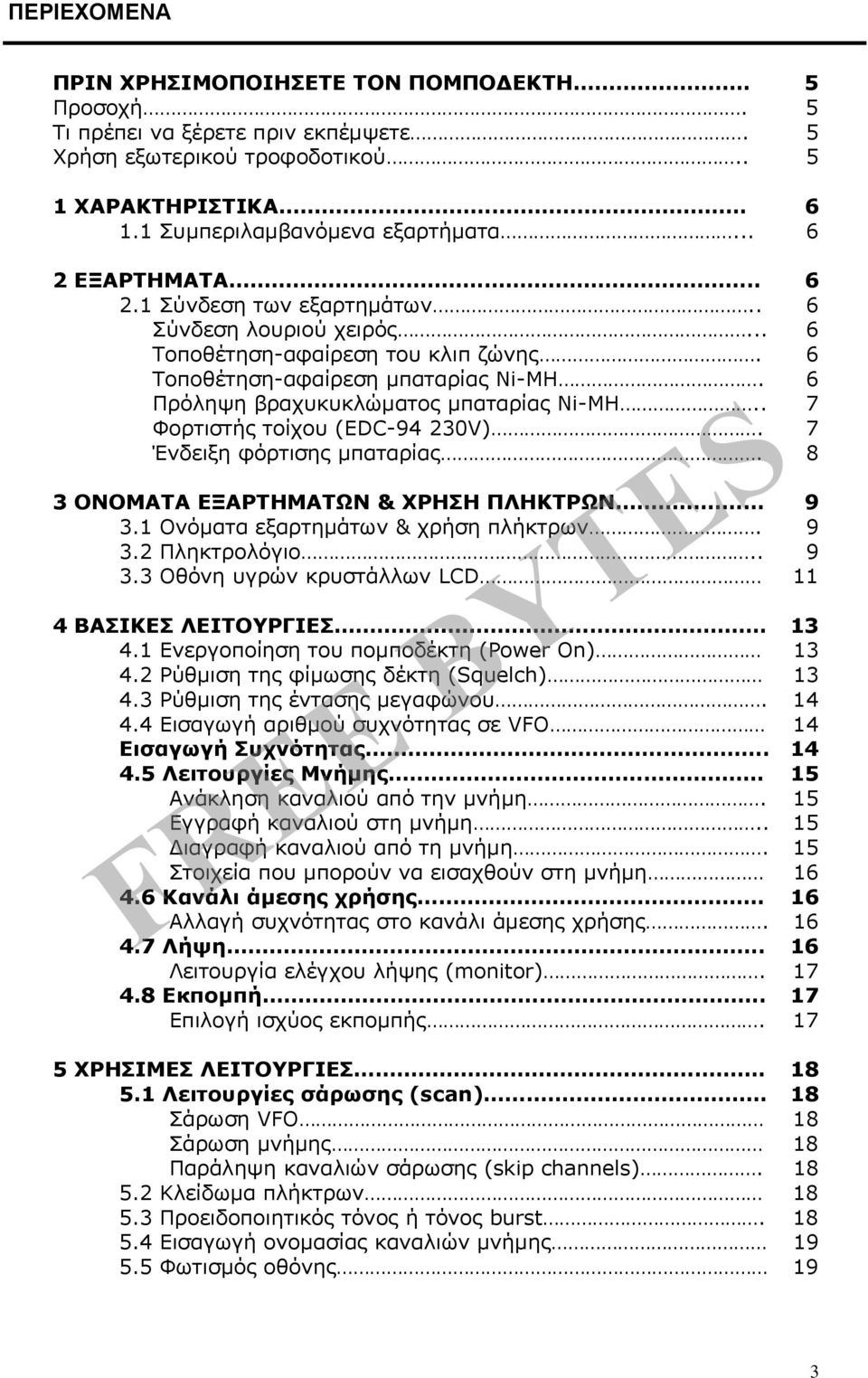

3 ΠΕΡΙΕΧΟΜΕΝΑ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟΝ ΠΟΜΠΟΔΕΚΤΗ. 5 Προσοχή. 5 Τι πρέπει να ξέρετε πριν εκπέμψετε. 5 Χρήση εξωτερικού τροφοδοτικού ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Συμπεριλαμβανόμενα εξαρτήματα ΕΞΑΡΤΗΜΑΤΑ Σύνδεση των εξαρτημάτων.. 6 Σύνδεση λουριού χειρός... 6 Τοποθέτηση-αφαίρεση του κλιπ ζώνης. 6 Τοποθέτηση-αφαίρεση μπαταρίας Ni-MH. 6 Πρόληψη βραχυκυκλώματος μπαταρίας Ni-MH.. 7 Φορτιστής τοίχου (EDC V). 7 Ένδειξη φόρτισης μπαταρίας. 8 3 ΟΝΟΜΑΤΑ ΕΞΑΡΤΗΜΑΤΩΝ & ΧΡΗΣΗ ΠΛΗΚΤΡΩΝ Ονόματα εξαρτημάτων & χρήση πλήκτρων Πληκτρολόγιο Οθόνη υγρών κρυστάλλων LCD 11 4 ΒΑΣΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Ενεργοποίηση του πομποδέκτη (Power On) Ρύθμιση της φίμωσης δέκτη (Squelch) Ρύθμιση της έντασης μεγαφώνου Εισαγωγή αριθμού συχνότητας σε VFO 14 Εισαγωγή Συχνότητας Λειτουργίες Μνήμης.. 15 Ανάκληση καναλιού από την μνήμη. 15 Εγγραφή καναλιού στη μνήμη.. 15 Διαγραφή καναλιού από τη μνήμη. 15 Στοιχεία που μπορούν να εισαχθούν στη μνήμη Κανάλι άμεσης χρήσης. 16 Αλλαγή συχνότητας στο κανάλι άμεσης χρήσης Λήψη. 16 Λειτουργία ελέγχου λήψης (monitor) Εκπομπή.. 17 Επιλογή ισχύος εκπομπής ΧΡΗΣΙΜΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Λειτουργίες σάρωσης (scan). 18 Σάρωση VFO 18 Σάρωση μνήμης 18 Παράληψη καναλιών σάρωσης (skip channels) Κλείδωμα πλήκτρων Προειδοποιητικός τόνος ή τόνος burst Εισαγωγή ονομασίας καναλιών μνήμης Φωτισμός οθόνης 19 3

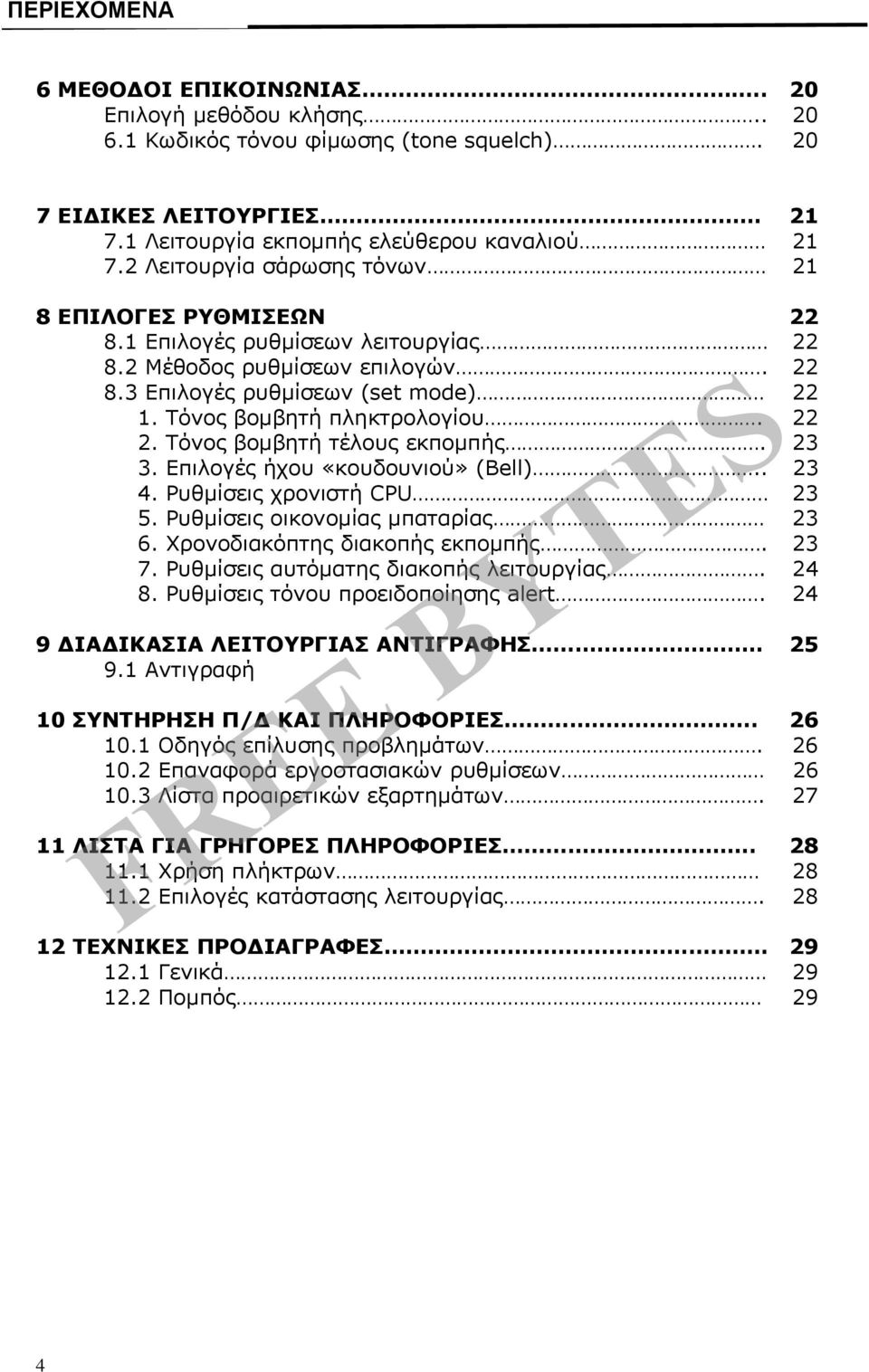

4 ΠΕΡΙΕΧΟΜΕΝΑ 6 ΜΕΘΟΔΟΙ ΕΠΙΚΟΙΝΩΝΙΑΣ.. 20 Επιλογή μεθόδου κλήσης Κωδικός τόνου φίμωσης (tone squelch) ΕΙΔΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Λειτουργία εκπομπής ελεύθερου καναλιού Λειτουργία σάρωσης τόνων 21 8 ΕΠΙΛΟΓΕΣ ΡΥΘΜΙΣΕΩΝ Επιλογές ρυθμίσεων λειτουργίας Μέθοδος ρυθμίσεων επιλογών Επιλογές ρυθμίσεων (set mode) Τόνος βομβητή πληκτρολογίου Τόνος βομβητή τέλους εκπομπής Επιλογές ήχου «κουδουνιού» (Bell) Ρυθμίσεις χρονιστή CPU Ρυθμίσεις οικονομίας μπαταρίας Χρονοδιακόπτης διακοπής εκπομπής Ρυθμίσεις αυτόματης διακοπής λειτουργίας Ρυθμίσεις τόνου προειδοποίησης alert ΔΙΑΔΙΚΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ ΑΝΤΙΓΡΑΦΗΣ Αντιγραφή 10 ΣΥΝΤΗΡΗΣΗ Π/Δ ΚΑΙ ΠΛΗΡΟΦΟΡΙΕΣ Οδηγός επίλυσης προβλημάτων Επαναφορά εργοστασιακών ρυθμίσεων Λίστα προαιρετικών εξαρτημάτων ΛΙΣΤΑ ΓΙΑ ΓΡΗΓΟΡΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Χρήση πλήκτρων Επιλογές κατάστασης λειτουργίας ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Γενικά Πομπός 29 4

5 ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΟΝ ΠΟΜΠΟ ΕΚΤΗ ΠΡΟΣΟΧΗ Τι πρέπει να ξέρετε πριν εκπέμψετε. Μην αφαιρείτε το κάλυμμα του πομποδέκτη ή αγγίζετε τα εσωτερικά ηλεκτρονικά στοιχεία. Τέτοιοι α- δέξιοι χειρισμοί μπορούν να καταστρέψουν τη συσκευή σας. Πολλοί ασύρματοι σταθμοί χρησιμοποιούν συχνότητες δίπλα στις ραδιοερασιτεχνικές μπάντες για εργασία. Να είστε προσεκτικοί όταν εκπέμπετε κοντά σε αυτές. Μην φυλάσσετε τον πομποδέκτη σας σε μέρη όπου υπάρχουν πολλές σκόνες ή υψηλές θερμοκρασίες ή τον εκθέτετε στον ήλιο. Χρησιμοποιήστε τον Π/Δ μακριά από δέκτες, τηλεόραση ή άλλη συσκευή λήψης που μπορεί να παρεμβάλετε. Για εξωτερική τροφοδοσία χρησιμοποιήστε τον ειδικό ρευματολήπτη για αναπτήρα αυτοκινήτου (EDC- 36) με ενσωματωμένο ειδικό φίλτρο. Όταν εκπέμπετε για αρκετή ώρα ο πομποδέκτης μπορεί να υπερθερμανθεί. Κλείστε αμέσως τον Π/Δ αν δείτε καπνό ή βγάζει περίεργη μυρωδιά. Σιγουρευτείτε ότι ο πομποδέκτης είναι ασφαλής και προσκομίστε τον στο πλησιέστερο εξουσιοδοτημένο κατάστημα της Alinco. Αν και οι ραδιοερασιτέχνες υπακούουν στον νόμο απρόσμενες παρεμβολές μπορούν να δημιουργηθούν. Δώστε ιδιαίτερη προσοχή όταν χρησιμοποιείτε τον Π/Δ από αυτοκίνητο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αναλόγως των τοπικών νόμων μπορεί να απαγορεύεται η χρήση του Π/Δ στις παρακάτω τοποθεσίες. Μέσα σε αεροσκάφη. Στα αεροδρόμια. Στα λιμάνια. Πλησίον ή μέσα σε επιχειρήσεις ασυρμάτου, ή κοντά στους αναμεταδότες τους. Πριν να χρησιμοποιήσετε τον Π/Δ σας σε μία από τις παραπάνω τοποθεσίες ζητήστε την άδεια από τις αρμόδιες αρχές. Xρήση εξωτερικού τροφοδοτικού Χρησιμοποιείστε ένα τροφοδοτικό συνεχούς ρεύματος 7.0V 16.0V DC σαν εξωτερική πηγή τροφοδοσίας. Όταν συνδέετε τον Π/Δ με το τροφοδοτικό χρησιμοποιείστε το (EDC-37) ειδικό επιπρόσθετο καλώδιο συνεχούς ρεύματος για χρήση σταθμού βάσεως. Συνδέστε το καλώδιο στην υποδοχή στο πλάι του Π/Δ Όταν η τροφοδοσία προέρχεται από τον αναπτήρα αυτοκινήτου χρησιμοποιείστε τοn ειδικό ρευματολήπτη (EDC-36), o οποίος έχει ενσωματωμένο ειδικό φίλτρο για απόρριψη συχνοτήτων θορύβου που δημιουργεί το ηλεκτρικό ηλεκτρονικό σύστημα του αυτοκίνητου. Κλείνετε τον πομποδέκτη όταν τον συνδέετε ή τον αποσυνδέετε από την εξωτερική τροφοδοσία. 5

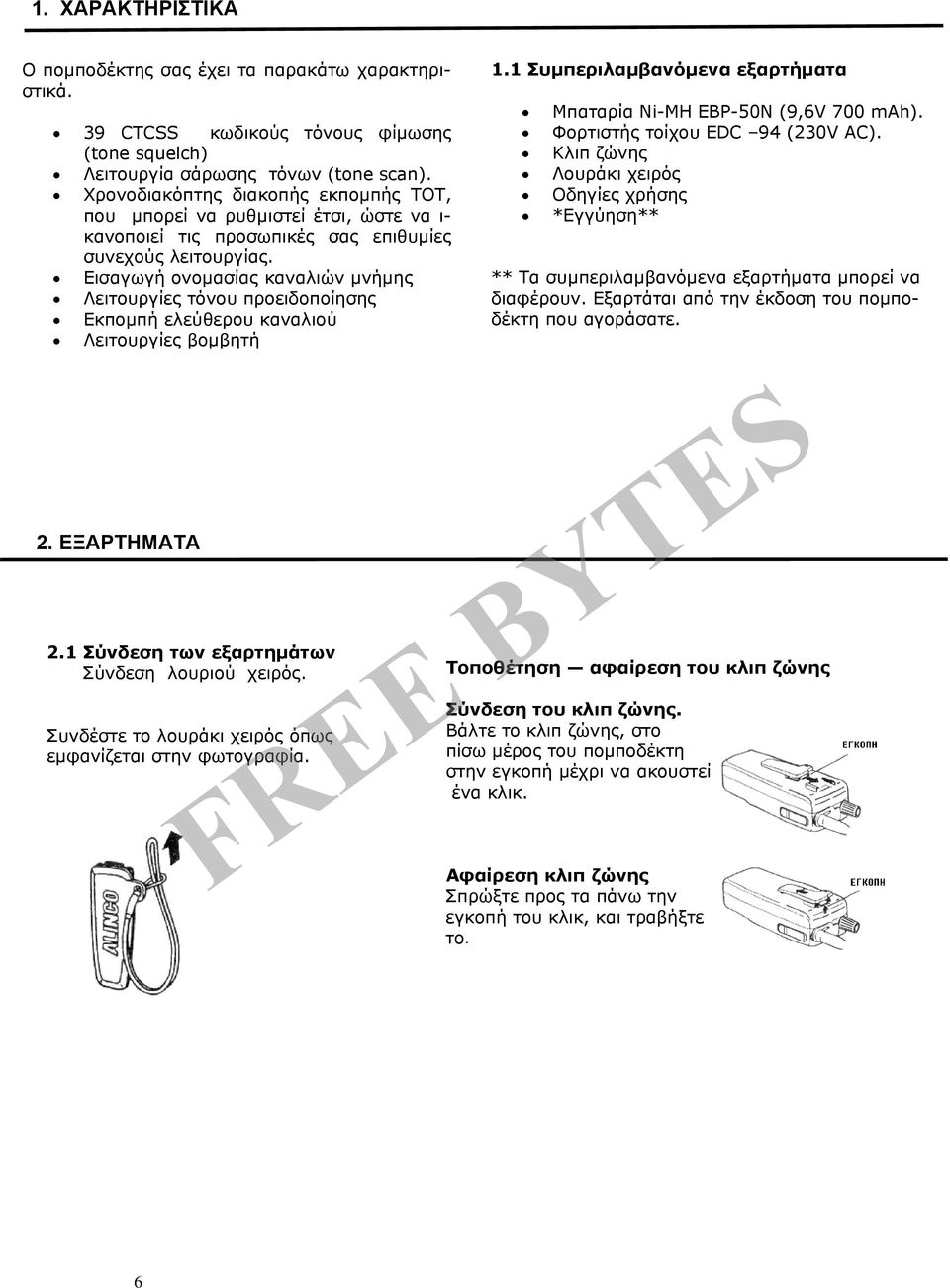

6 1. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ο πομποδέκτης σας έχει τα παρακάτω χαρακτηριστικά. 39 CTCSS κωδικούς τόνους φίμωσης (tone squelch) Λειτουργία σάρωσης τόνων (tone scan). Χρονοδιακόπτης διακοπής εκπομπής ΤΟΤ, που μπορεί να ρυθμιστεί έτσι, ώστε να ι- κανοποιεί τις προσωπικές σας επιθυμίες συνεχούς λειτουργίας. Εισαγωγή ονομασίας καναλιών μνήμης Λειτουργίες τόνου προειδοποίησης Εκπομπή ελεύθερου καναλιού Λειτουργίες βομβητή 2. ΕΞΑΡΤΗΜΑΤΑ 2.1 Σύνδεση των εξαρτημάτων Σύνδεση λουριού χειρός. Συνδέστε το λουράκι χειρός όπως εμφανίζεται στην φωτογραφία. 1.1 Συμπεριλαμβανόμενα εξαρτήματα Μπαταρία Ni-MH EBP-50N (9,6V 700 mah). Φορτιστής τοίχου EDC 94 (230V AC). Κλιπ ζώνης Λουράκι χειρός Οδηγίες χρήσης *Εγγύηση** ** Τα συμπεριλαμβανόμενα εξαρτήματα μπορεί να διαφέρουν. Εξαρτάται από την έκδοση του πομποδέκτη που αγοράσατε. Τοποθέτηση αφαίρεση του κλιπ ζώνης Σύνδεση του κλιπ ζώνης. Βάλτε το κλιπ ζώνης, στο πίσω μέρος του πομποδέκτη στην εγκοπή μέχρι να ακουστεί ένα κλικ. Αφαίρεση κλιπ ζώνης Σπρώξτε προς τα πάνω την εγκοπή του κλικ, και τραβήξτε το. 6

7 Τοποθέτηση αφαίρεση μπαταρίας Ni-MH Τοποθέτηση της μπαταρίας Ni-MH Ευθυγραμμίστε τη μπαταρία με τις ραβδώσεις του πομποδέκτη και σπρώξτε προς τη κατεύθυνση του βέλους μέχρι να κουμπώσει. Αφαίρεση της Μπαταρίας Ni-MH Πιέστε προς τα πάνω την εγκοπή και τραβήξτε την μπαταρία μέχρι να ελευθερωθεί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μπαταρία δεν έχει φορτιστεί από το εργοστάσιο, πρέπει να την φορτίσετε πριν τη χρήση. Παίρνει 12 ώρες μέχρι να φορτίσει πλήρως η μπαταρία με τον φορτιστή EDC-94. Η φόρτιση θα πρέπει να γίνεται σε θερμοκρασίες περιβάλλοντος από 0 0 C μέχρι 40 0 C. (32 0 F F). Μην ανοίξετε ή κάνετε τροποποιήσεις στη μπαταρία ή την βάλετε μέσα σε υγρό, είναι επικίνδυνο. Μην βραχυκυκλώνετε τους πόλους της μπαταρίας, γιατί θα προκαλέσετε βλάβη στον πομποδέκτη, θα υπερθερμανθεί και μπορεί να σας προκαλέσει ε- γκαύματα. Φόρτιση της μπαταρίας πέραν του κανονικού θα μειώσει την απόδοση της. Η μπαταρία πρέπει να αποθηκεύεται σε ξηρό μέρος όπου η θερμοκρασία κυμαίνεται από 20 0 C έως C(-4 0 -F F). Θερμοκρασίες έξω από το παραπάνω εύρος μπορεί να την καταστρέψουν, όπως και η έκθεσή της σε υγρό περιβάλλον. Φυσιολογικά η μπαταρία μπορεί να φορτιστεί πάνω από 500 φορές. Όμως μπορεί να θεωρηθεί άχρηστη αν η περίοδος λειτουργίας της πέσει (εκφορτίζει σε μικρό χρονικό διάστημα). Αν συμβεί αυτό τότε πρέπει να χρησιμοποιήσετε νέα μπαταρία. Η μπαταρία αυτή είναι ανακυκλώσιμη. Μην την πετάξετε στα σκουπίδια, η ενέργεια αυτή μπορεί να θεωρηθεί παράνομη. Ελέγξτε τους νόμους της χώρας σας για και τους τρόπους ανακύκλωσης στερεών αποβλήτων. Πρόληψη βραχυκυκλώματος μπαταρίας Ni-MH. Να είστε προσεκτικοί όταν μεταφέρετε τη μπαταρία Ni-MH. Βραχυκύκλωση των πόλων θα προξενήσει σπινθήρα που μπορεί να εξελιχθεί σε φωτιά. 7

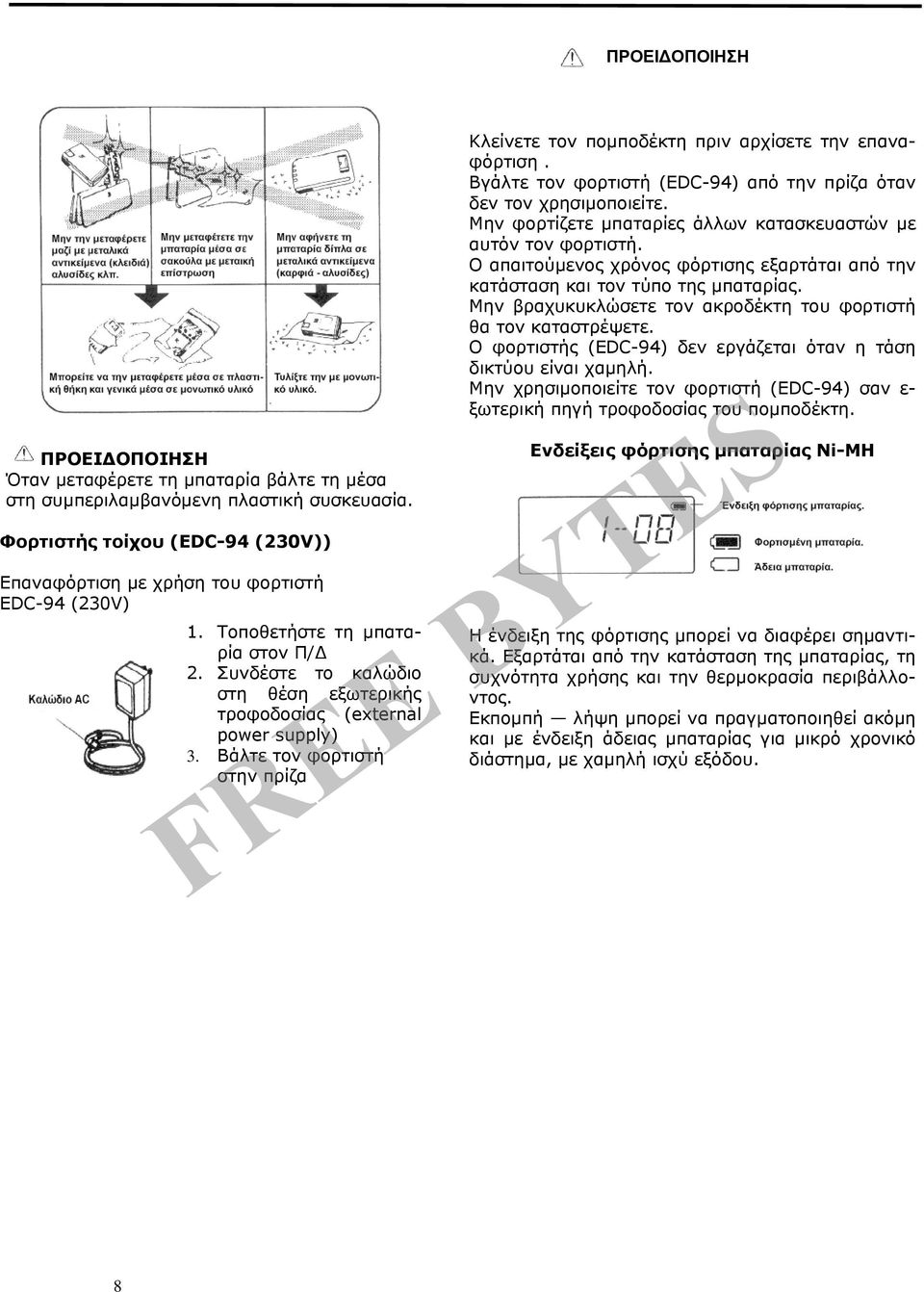

8 ΠΡΟΕΙ ΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όταν μεταφέρετε τη μπαταρία βάλτε τη μέσα στη συμπεριλαμβανόμενη πλαστική συσκευασία. Φορτιστής τοίχου (EDC-94 (230V)) Επαναφόρτιση με χρήση του φορτιστή EDC-94 (230V) 1. Τοποθετήστε τη μπαταρία στον Π/Δ 2. Συνδέστε το καλώδιο στη θέση εξωτερικής τροφοδοσίας (external power supply) 3. Βάλτε τον φορτιστή στην πρίζα Κλείνετε τον πομποδέκτη πριν αρχίσετε την επαναφόρτιση. Βγάλτε τον φορτιστή (EDC-94) από την πρίζα όταν δεν τον χρησιμοποιείτε. Μην φορτίζετε μπαταρίες άλλων κατασκευαστών με αυτόν τον φορτιστή. Ο απαιτούμενος χρόνος φόρτισης εξαρτάται από την κατάσταση και τον τύπο της μπαταρίας. Μην βραχυκυκλώσετε τον ακροδέκτη του φορτιστή θα τον καταστρέψετε. Ο φορτιστής (EDC-94) δεν εργάζεται όταν η τάση δικτύου είναι χαμηλή. Μην χρησιμοποιείτε τον φορτιστή (EDC-94) σαν ε- ξωτερική πηγή τροφοδοσίας του πομποδέκτη. Ενδείξεις φόρτισης μπαταρίας Ni-MH Η ένδειξη της φόρτισης μπορεί να διαφέρει σημαντικά. Εξαρτάται από την κατάσταση της μπαταρίας, τη συχνότητα χρήσης και την θερμοκρασία περιβάλλοντος. Εκπομπή λήψη μπορεί να πραγματοποιηθεί ακόμη και με ένδειξη άδειας μπαταρίας για μικρό χρονικό διάστημα, με χαμηλή ισχύ εξόδου. 8

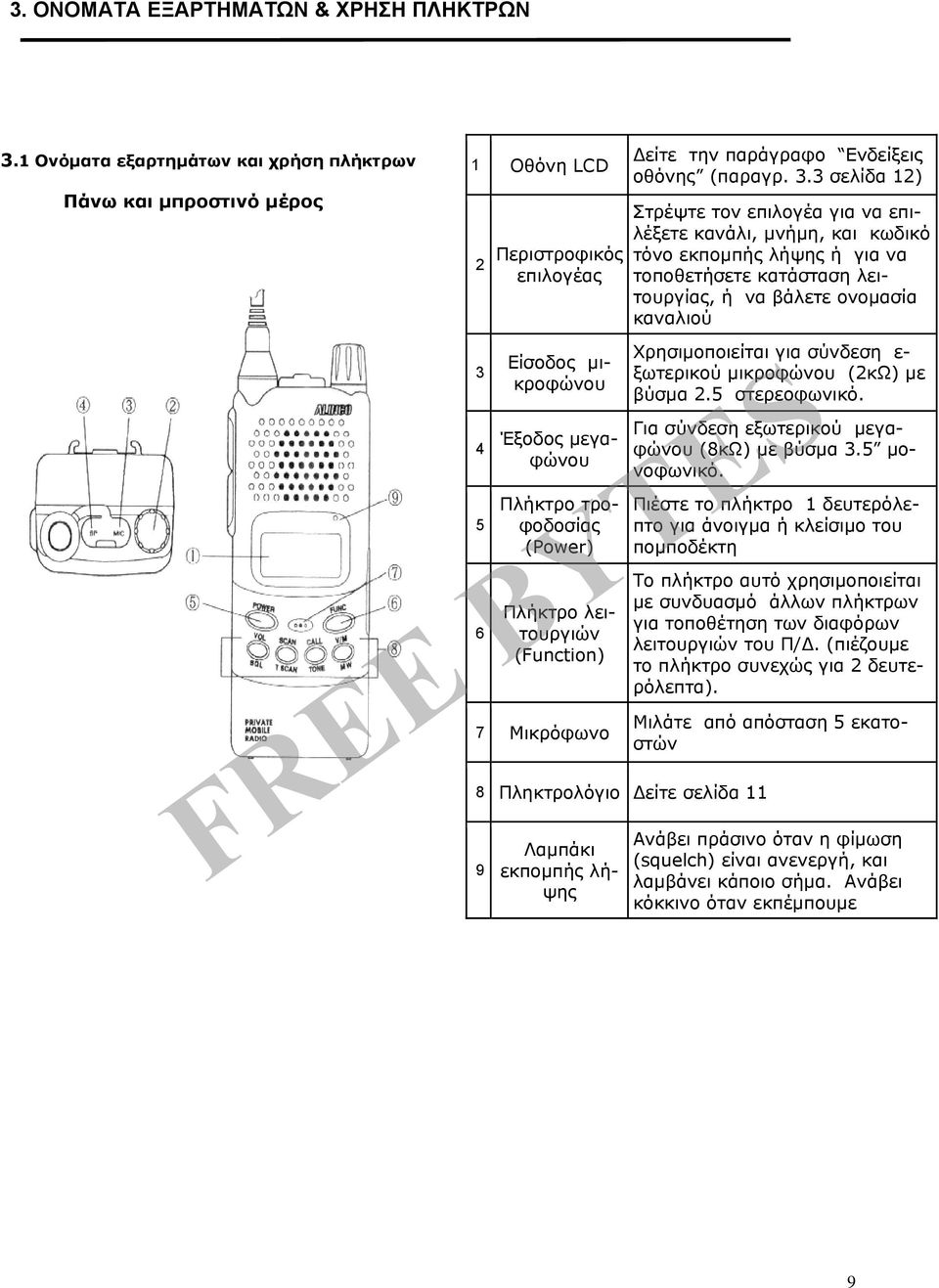

9 3. ΟΝΟΜΑΤΑ ΕΞΑΡΤΗΜΑΤΩΝ & ΧΡΗΣΗ ΠΛΗΚΤΡΩΝ 3.1 Ονόματα εξαρτημάτων και χρήση πλήκτρων Πάνω και μπροστινό μέρος 1 Οθόνη LCD 2 Περιστροφικός επιλογέας Είσοδος μικροφώνου Έξοδος μεγαφώνου Πλήκτρο τροφοδοσίας (Power) Πλήκτρο λειτουργιών (Function) 7 Μικρόφωνο 8 Πληκτρολόγιο Δείτε σελίδα 11 9 Λαμπάκι εκπομπής λήψης Δείτε την παράγραφο Ενδείξεις οθόνης (παραγρ. 3.3 σελίδα 12) Στρέψτε τον επιλογέα για να επιλέξετε κανάλι, μνήμη, και κωδικό τόνο εκπομπής λήψης ή για να τοποθετήσετε κατάσταση λειτουργίας, ή να βάλετε ονομασία καναλιού Χρησιμοποιείται για σύνδεση ε- ξωτερικού μικροφώνου (2κΩ) με βύσμα 2.5 στερεοφωνικό. Για σύνδεση εξωτερικού μεγαφώνου (8κΩ) με βύσμα 3.5 μονοφωνικό. Πιέστε το πλήκτρο 1 δευτερόλεπτο για άνοιγμα ή κλείσιμο του πομποδέκτη Το πλήκτρο αυτό χρησιμοποιείται με συνδυασμό άλλων πλήκτρων για τοποθέτηση των διαφόρων λειτουργιών του Π/Δ. (πιέζουμε το πλήκτρο συνεχώς για 2 δευτερόλεπτα). Μιλάτε από απόσταση 5 εκατοστών Ανάβει πράσινο όταν η φίμωση (squelch) είναι ανενεργή, και λαμβάνει κάποιο σήμα. Ανάβει κόκκινο όταν εκπέμπουμε 9

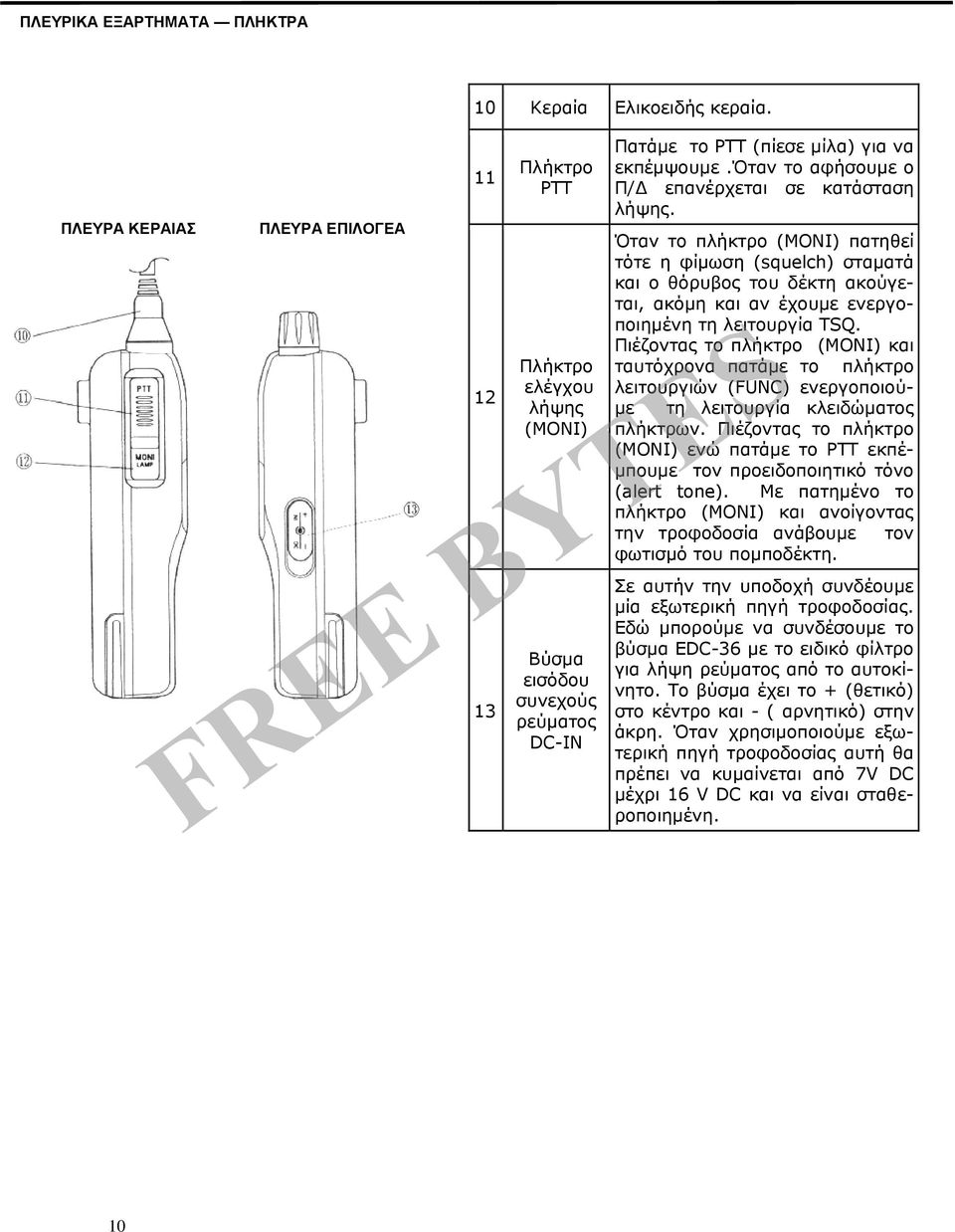

10 ΠΛΕΥΡΙΚΑ ΕΞΑΡΤΗΜΑΤΑ ΠΛΗΚΤΡΑ 10 Κεραία Ελικοειδής κεραία. ΠΛΕΥΡΑ ΚΕΡΑΙΑΣ ΠΛΕΥΡΑ ΕΠΙΛΟΓΕΑ Πλήκτρο ΡΤΤ Πλήκτρο ελέγχου λήψης (ΜΟΝΙ) Βύσμα εισόδου συνεχούς ρεύματος DC-IN Πατάμε το ΡΤΤ (πίεσε μίλα) για να εκπέμψουμε.όταν το αφήσουμε ο Π/Δ επανέρχεται σε κατάσταση λήψης. Όταν το πλήκτρο (ΜΟΝΙ) πατηθεί τότε η φίμωση (squelch) σταματά και ο θόρυβος του δέκτη ακούγεται, ακόμη και αν έχουμε ενεργοποιημένη τη λειτουργία TSQ. Πιέζοντας το πλήκτρο (ΜΟΝΙ) και ταυτόχρονα πατάμε το πλήκτρο λειτουργιών (FUNC) ενεργοποιούμε τη λειτουργία κλειδώματος πλήκτρων. Πιέζοντας το πλήκτρο (ΜΟΝΙ) ενώ πατάμε το ΡΤΤ εκπέμπουμε τον προειδοποιητικό τόνο (alert tone). Με πατημένο το πλήκτρο (ΜΟΝΙ) και ανοίγοντας την τροφοδοσία ανάβουμε τον φωτισμό του πομποδέκτη. Σε αυτήν την υποδοχή συνδέουμε μία εξωτερική πηγή τροφοδοσίας. Εδώ μπορούμε να συνδέσουμε το βύσμα EDC-36 με το ειδικό φίλτρο για λήψη ρεύματος από το αυτοκίνητο. Το βύσμα έχει το + (θετικό) στο κέντρο και - ( αρνητικό) στην άκρη. Όταν χρησιμοποιούμε εξωτερική πηγή τροφοδοσίας αυτή θα πρέπει να κυμαίνεται από 7V DC μέχρι 16 V DC και να είναι σταθεροποιημένη. 10

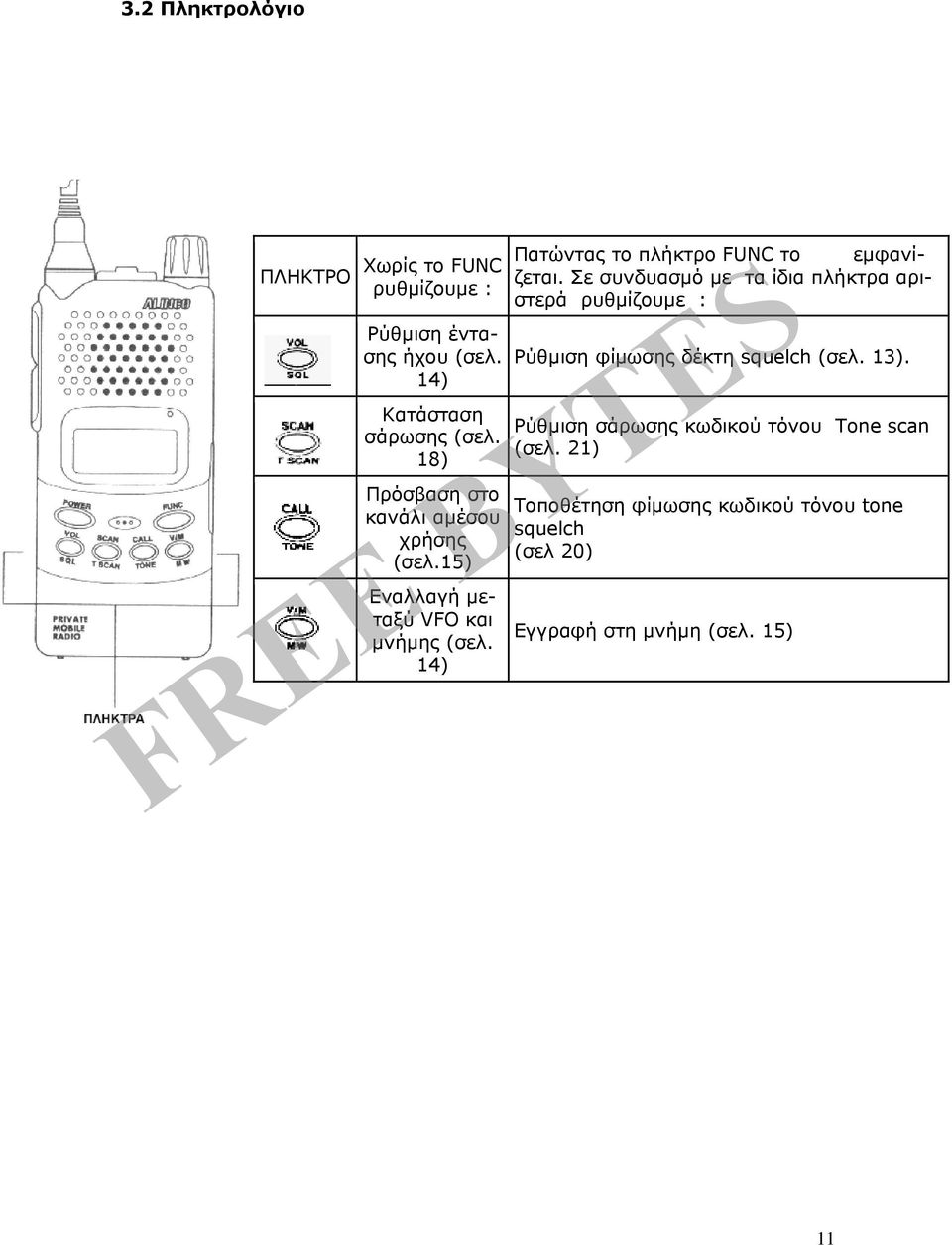

11 3.2 Πληκτρολόγιο ΠΛΗΚΤΡΟ Πατώντας το πλήκτρο FUNC το εμφανίζεται. Σε συνδυασμό με τα ίδια πλήκτρα αρι- Χωρίς το FUNC ρυθμίζουμε : στερά ρυθμίζουμε : Ρύθμιση έντασης ήχου (σελ. Ρύθμιση φίμωσης δέκτη squelch (σελ. 13). 14) Κατάσταση σάρωσης (σελ. 18) Πρόσβαση στο κανάλι αμέσου χρήσης (σελ.15) Εναλλαγή μεταξύ VFO και μνήμης (σελ. 14) Ρύθμιση σάρωσης κωδικού τόνου Tone scan (σελ. 21) Τοποθέτηση φίμωσης κωδικού τόνου tone squelch (σελ 20) Εγγραφή στη μνήμη (σελ. 15) 11

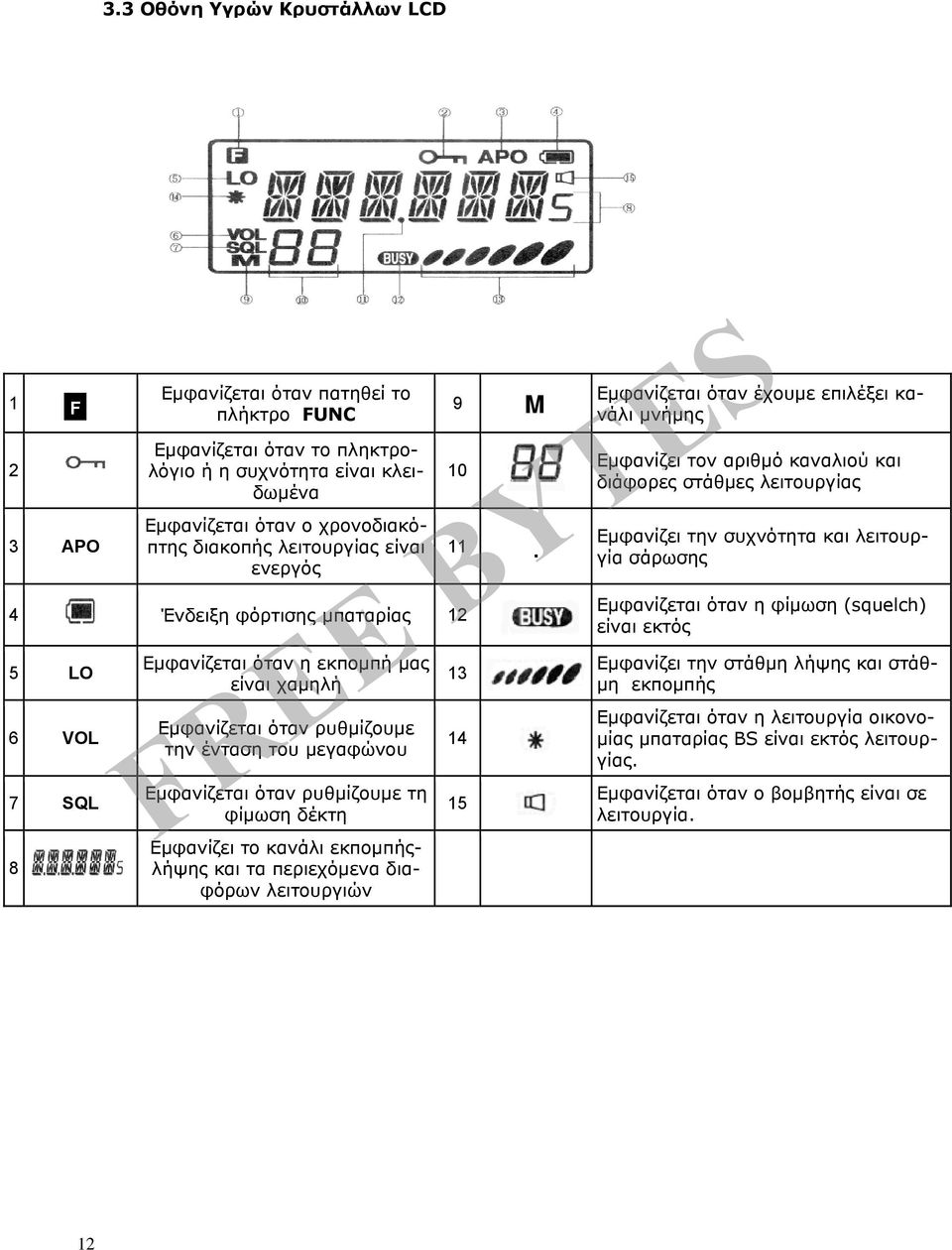

12 3.3 Οθόνη Υγρών Κρυστάλλων LCD APO Εμφανίζεται όταν πατηθεί το πλήκτρο FUNC Εμφανίζεται όταν το πληκτρολόγιο ή η συχνότητα είναι κλειδωμένα Εμφανίζεται όταν ο χρονοδιακόπτης διακοπής λειτουργίας είναι ενεργός 4 Ένδειξη φόρτισης μπαταρίας 12 5 LO 6 VOL 7 SQL 8 F Εμφανίζεται όταν η εκπομπή μας είναι χαμηλή Εμφανίζεται όταν ρυθμίζουμε την ένταση του μεγαφώνου Εμφανίζεται όταν ρυθμίζουμε τη φίμωση δέκτη Εμφανίζει το κανάλι εκπομπήςλήψης και τα περιεχόμενα διαφόρων λειτουργιών 9 M Εμφανίζεται όταν έχουμε επιλέξει κανάλι μνήμης Εμφανίζει τον αριθμό καναλιού και διάφορες στάθμες λειτουργίας Εμφανίζει την συχνότητα και λειτουργία σάρωσης Εμφανίζεται όταν η φίμωση (squelch) είναι εκτός Εμφανίζει την στάθμη λήψης και στάθμη εκπομπής Εμφανίζεται όταν η λειτουργία οικονομίας μπαταρίας BS είναι εκτός λειτουργίας. Εμφανίζεται όταν ο βομβητής είναι σε λειτουργία. 12

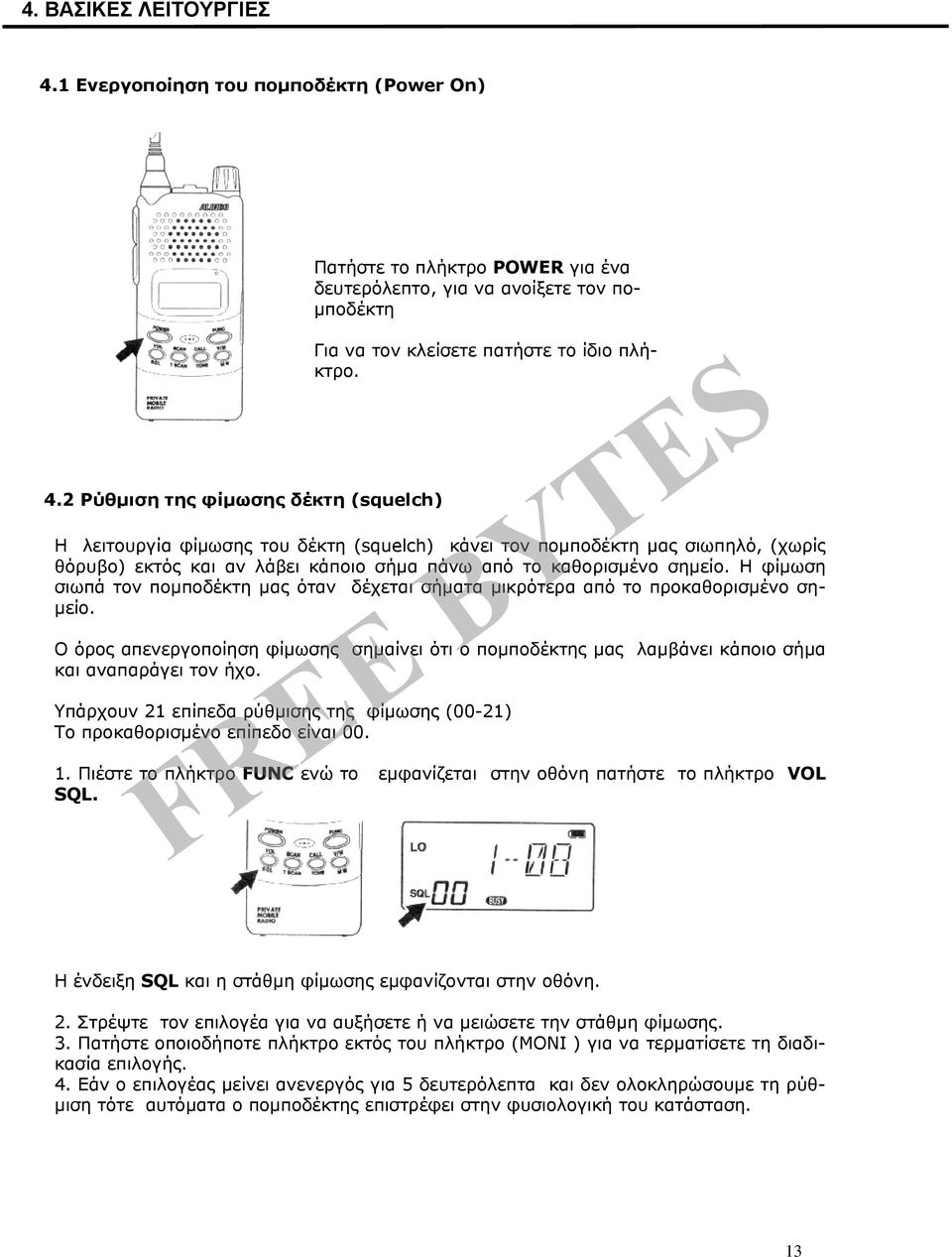

13 4. ΒΑΣΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ 4.1 Ενεργοποίηση του πομποδέκτη (Power On) 4.2 Ρύθμιση της φίμωσης δέκτη (squelch) Πατήστε το πλήκτρο POWER για ένα δευτερόλεπτο, για να ανοίξετε τον πομποδέκτη Για να τον κλείσετε πατήστε το ίδιο πλήκτρο. Η λειτουργία φίμωσης του δέκτη (squelch) κάνει τον πομποδέκτη μας σιωπηλό, (χωρίς θόρυβο) εκτός και αν λάβει κάποιο σήμα πάνω από το καθορισμένο σημείο. Η φίμωση σιωπά τον πομποδέκτη μας όταν δέχεται σήματα μικρότερα από το προκαθορισμένο σημείο. Ο όρος απενεργοποίηση φίμωσης σημαίνει ότι ο πομποδέκτης μας λαμβάνει κάποιο σήμα και αναπαράγει τον ήχο. Υπάρχουν 21 επίπεδα ρύθμισης της φίμωσης (00-21) Το προκαθορισμένο επίπεδο είναι Πιέστε το πλήκτρο FUNC ενώ το εμφανίζεται στην οθόνη πατήστε το πλήκτρο VOL SQL. Η ένδειξη SQL και η στάθμη φίμωσης εμφανίζονται στην οθόνη. 2. Στρέψτε τον επιλογέα για να αυξήσετε ή να μειώσετε την στάθμη φίμωσης. 3. Πατήστε οποιοδήποτε πλήκτρο εκτός του πλήκτρο (ΜΟΝΙ ) για να τερματίσετε τη διαδικασία επιλογής. 4. Εάν ο επιλογέας μείνει ανενεργός για 5 δευτερόλεπτα και δεν ολοκληρώσουμε τη ρύθμιση τότε αυτόματα ο πομποδέκτης επιστρέφει στην φυσιολογική του κατάσταση. 13

14 4.3 Ρύθμιση της έντασης μεγαφώνου Υπάρχουν 21 επίπεδα ρύθμισης έντασης μεγαφώνου (00-21) Το προκαθορισμένο επίπεδο είναι Πιέστε το πλήκτρο VOL SQL 2. Η ένδειξη VOL και η στάθμη έντασης εμφανίζονται στην οθόνη. Στρέψτε τον επιλογέα για να αυξήσετε ή να μειώσετε την ένταση μεγαφώνου. Αυξάνοντας την ένδειξη αυξάνεται και η ένταση. 3. Πιέστε ένα οποιοδήποτε πλήκτρο εκτός του (ΜΟΝΙ) για να ολοκληρώσετε τη ρύθμιση. Εάν ο επιλογέας μείνει ανενεργός για 5 δευτερόλεπτα και δεν ολοκληρώσουμε τη ρύθμιση τότε αυτόματα ο πομποδέκτης επιστρέφει στην φυσιολογική του κατάσταση 4.4 Εισαγωγή αριθμού συχνότητας σε VFO Η εργοστασιακή ρύθμιση του πομποδέκτη είναι η κατάσταση VFO. Η κατάσταση VFO επιτρέπει την αλλαγή του αριθμού συχνότητας, και εισαγωγή άλλων λειτουργιών. Εισαγωγή αριθμού συχνότητας. Πιέστε το πλήκτρο V/M MW για να έλθετε σε κατάσταση VFO. Ο πομποδέκτης έρχεται σε κατάσταση VFO ή μνήμης κάθε φορά που πιέζουμε το πλήκτρο V/M MW. Το Μ εμφανίζεται στην οθόνη όταν ο πομποδέκτης λειτουργεί σε κανάλι αποθηκευμένο στη μνήμη (memory). Δεν εμφανίζει τίποτε όταν είναι σε κατάσταση VFO. Στρέψτε τον επιλογέα κατά τη φορά των δεικτών του ρολογιού για να αυξήσετε τον αριθμό καναλιού. 14

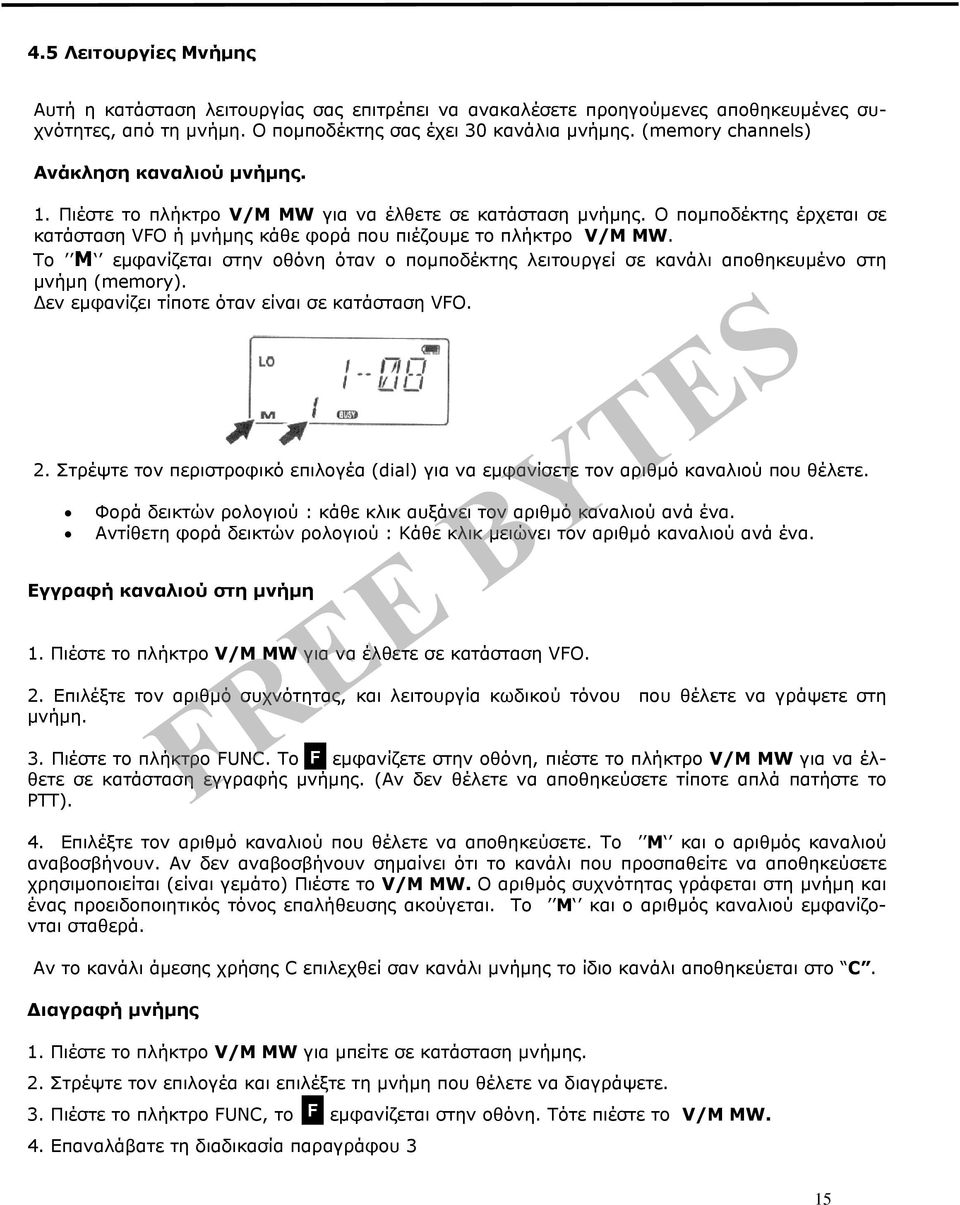

15 4.5 Λειτουργίες Μνήμης Αυτή η κατάσταση λειτουργίας σας επιτρέπει να ανακαλέσετε προηγούμενες αποθηκευμένες συχνότητες, από τη μνήμη. Ο πομποδέκτης σας έχει 30 κανάλια μνήμης. (memory channels) Ανάκληση καναλιού μνήμης. 1. Πιέστε το πλήκτρο V/M MW για να έλθετε σε κατάσταση μνήμης. Ο πομποδέκτης έρχεται σε κατάσταση VFO ή μνήμης κάθε φορά που πιέζουμε το πλήκτρο V/M MW. Το Μ εμφανίζεται στην οθόνη όταν ο πομποδέκτης ΣΗΜΕΙΩΣΗ λειτουργεί σε κανάλι αποθηκευμένο στη μνήμη (memory). Δεν εμφανίζει τίποτε όταν είναι σε κατάσταση VFO. 2. Στρέψτε τον περιστροφικό επιλογέα (dial) για να εμφανίσετε τον αριθμό καναλιού που θέλετε. Φορά δεικτών ρολογιού : κάθε κλικ αυξάνει τον αριθμό καναλιού ανά ένα. Αντίθετη φορά δεικτών ρολογιού : Κάθε κλικ μειώνει τον αριθμό καναλιού ανά ένα. Εγγραφή καναλιού στη μνήμη 1. Πιέστε το πλήκτρο V/M MW για να έλθετε σε κατάσταση VFO. 2. Επιλέξτε τον αριθμό συχνότητας, και λειτουργία κωδικού τόνου που θέλετε να γράψετε στη μνήμη. 3. Πιέστε το πλήκτρο FUNC. To F εμφανίζετε στην οθόνη, πιέστε το πλήκτρο V/M MW για να έλθετε σε κατάσταση εγγραφής μνήμης. (Αν δεν θέλετε να αποθηκεύσετε τίποτε απλά πατήστε το ΡΤΤ). 4. Επιλέξτε τον αριθμό καναλιού που θέλετε να αποθηκεύσετε. Το Μ και ο αριθμός καναλιού αναβοσβήνουν. Αν δεν αναβοσβήνουν σημαίνει ότι το κανάλι που προσπαθείτε να αποθηκεύσετε χρησιμοποιείται (είναι γεμάτο) Πιέστε το V/M MW. Ο αριθμός συχνότητας γράφεται στη μνήμη και ένας προειδοποιητικός τόνος επαλήθευσης ακούγεται. Το Μ και ο αριθμός καναλιού εμφανίζονται σταθερά. Αν το κανάλι άμεσης χρήσης C επιλεχθεί σαν κανάλι μνήμης το ίδιο κανάλι αποθηκεύεται στο C. Διαγραφή μνήμης 1. Πιέστε το πλήκτρο V/M MW για μπείτε σε κατάσταση μνήμης. 2. Στρέψτε τον επιλογέα και επιλέξτε τη μνήμη που θέλετε να διαγράψετε. 3. Πιέστε το πλήκτρο FUNC, το F εμφανίζεται στην οθόνη. Τότε πιέστε το V/M MW. 4. Επαναλάβατε τη διαδικασία παραγράφου 3 15

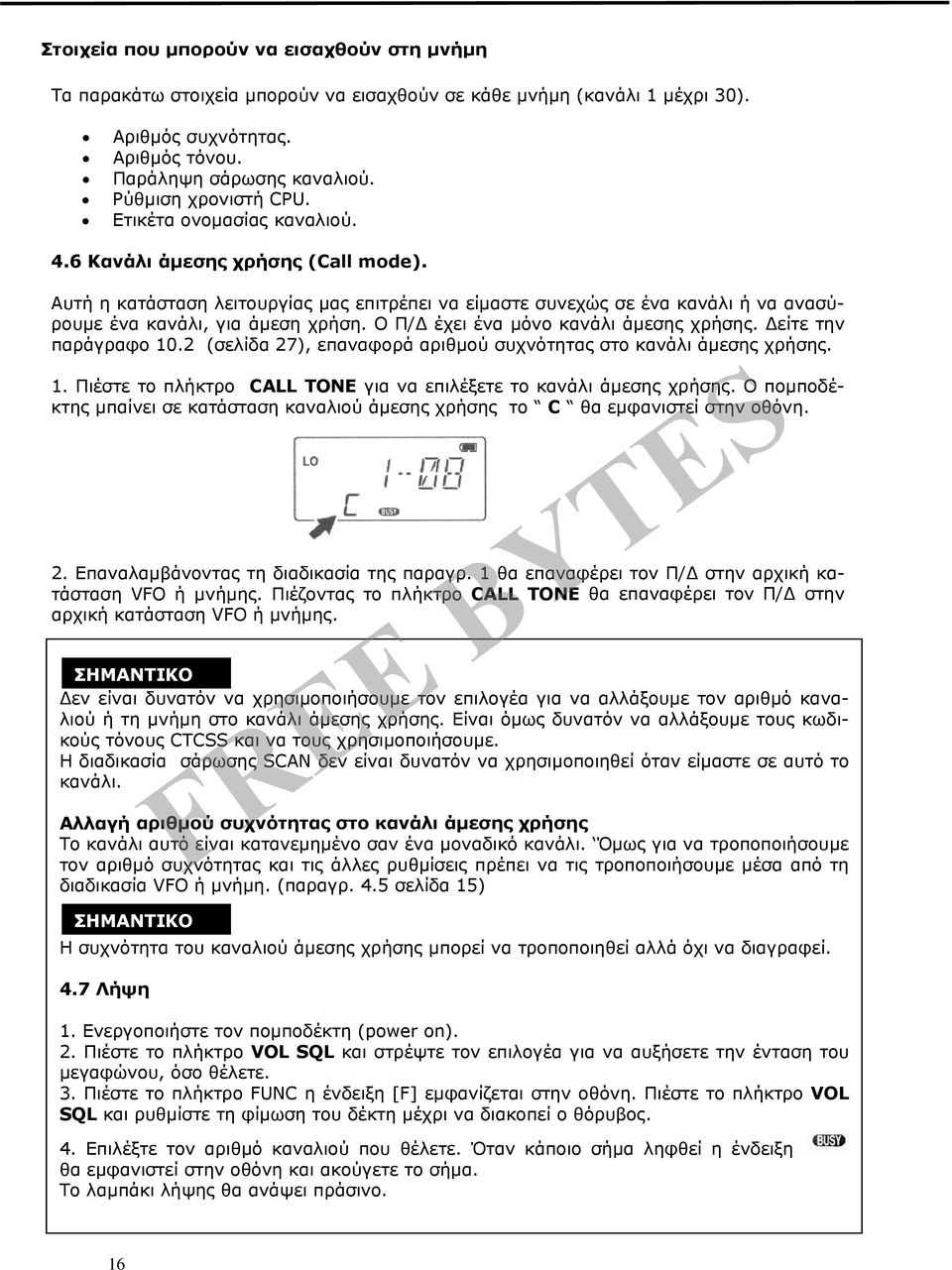

16 Στοιχεία που μπορούν να εισαχθούν στη μνήμη Τα παρακάτω στοιχεία μπορούν να εισαχθούν σε κάθε μνήμη (κανάλι 1 μέχρι 30). Αριθμός συχνότητας. Αριθμός τόνου. Παράληψη σάρωσης καναλιού. Ρύθμιση χρονιστή CPU. Ετικέτα ονομασίας καναλιού. 4.6 Κανάλι άμεσης χρήσης (Call mode). Αυτή η κατάσταση λειτουργίας μας επιτρέπει να είμαστε συνεχώς σε ένα κανάλι ή να ανασύρουμε ένα κανάλι, για άμεση χρήση. Ο Π/Δ έχει ένα μόνο κανάλι άμεσης χρήσης. Δείτε την παράγραφο 10.2 (σελίδα 27), επαναφορά αριθμού συχνότητας στο κανάλι άμεσης χρήσης. 1. Πιέστε το πλήκτρο CALL TONE για να επιλέξετε το κανάλι άμεσης χρήσης. Ο πομποδέκτης μπαίνει σε κατάσταση καναλιού άμεσης χρήσης το C θα εμφανιστεί στην οθόνη. 2. Επαναλαμβάνοντας τη διαδικασία της παραγρ. 1 θα επαναφέρει τον Π/Δ στην αρχική κατάσταση VFO ή μνήμης. Πιέζοντας το πλήκτρο CALL TONE θα επαναφέρει τον Π/Δ στην αρχική κατάσταση VFO ή μνήμης. ΣΗΜΑΝΤΙΚΟ Δεν είναι δυνατόν να χρησιμοποιήσουμε τον επιλογέα για να αλλάξουμε τον αριθμό καναλιού ή τη μνήμη στο κανάλι άμεσης χρήσης. Είναι όμως δυνατόν να αλλάξουμε τους κωδικούς τόνους CTCSS και να τους χρησιμοποιήσουμε. Η διαδικασία σάρωσης SCAN δεν είναι δυνατόν να χρησιμοποιηθεί όταν είμαστε σε αυτό το κανάλι. Αλλαγή αριθμού συχνότητας στο κανάλι άμεσης χρήσης Το κανάλι αυτό είναι κατανεμημένο σαν ένα μοναδικό κανάλι. Όμως για να τροποποιήσουμε τον αριθμό συχνότητας και τις άλλες ρυθμίσεις πρέπει να τις τροποποιήσουμε μέσα από τη διαδικασία VFO ή μνήμη. (παραγρ. 4.5 σελίδα 15) ΣΗΜΑΝΤΙΚΟ Η συχνότητα του καναλιού άμεσης χρήσης μπορεί να τροποποιηθεί αλλά όχι να διαγραφεί. 4.7 Λήψη 1. Ενεργοποιήστε τον πομποδέκτη (power on). 2. Πιέστε το πλήκτρο VOL SQL και στρέψτε τον επιλογέα για να αυξήσετε την ένταση του μεγαφώνου, όσο θέλετε. 3. Πιέστε το πλήκτρο FUNC η ένδειξη [F] εμφανίζεται στην οθόνη. Πιέστε το πλήκτρο VOL SQL και ρυθμίστε τη φίμωση του δέκτη μέχρι να διακοπεί ο θόρυβος. 4. Επιλέξτε τον αριθμό καναλιού που θέλετε. Όταν κάποιο σήμα ληφθεί η ένδειξη θα εμφανιστεί στην οθόνη και ακούγετε το σήμα. Το λαμπάκι λήψης θα ανάψει πράσινο. 16

17 Λειτουργία Ελέγχου Λήψης Αυτή η λειτουργία μας επιτρέπει να σταματήσουμε προσωρινά τη φίμωση του δέκτη (squelch), όταν το λαμβανόμενο σήμα είναι ασθενές και δυσκολευόμαστε να το ακούσουμε. Η φίμωση του δέκτη (squelch) σταματά όταν πατήσουμε το πλήκτρο ΜΟΝΙ ανεξάρτητα από την τιμή που έχουμε προκαθορίσει. Ακόμη και οι κωδικοί τόνοι φίμωσης του δέκτη απενεργοποιούνται. 4.8 Εκπομπή 1. Επιλέξτε τον αριθμό καναλιού που θέλετε να εκπέμψετε. 2. Πιέστε το πλήκτρο ΡΤΤ (πίεσε μίλα). Το λαμπάκι εκπομπής ανάβει κόκκινο. 3. Ενώ πατάμε το ΡΤΤ μιλάμε στο μικρόφωνο. 4. Όταν τελειώσουμε την ομιλία μας αφήνουμε το πλήκτρο ΡΤΤ. ΣΗΜΑΝΤΙΚΟ Για να εκπέμψουμε έναν προειδοποιητικό ήχο πατάμε ταυτόχρονα τα πλήκτρα ΡΤΤ και ΜΟΝΙ. Επιλογή ισχύος εκπομπής. Μπορούμε αν θέλουμε να αλλάξουμε την ισχύ εκπομπής. Πιέστε το πλήκτρο SCAN TSCAN ταυτόχρονα με το ΡΤΤ για να επιλέξετε χαμηλή ισχύ, (η ένδειξη LO εμφανίζεται στην οθόνη) ή υψηλή ισχύ. (δεν εμφανίζει τίποτε η οθόνη). Η προτοποθετημένη εργοστασιακή τιμή είναι χαμηλή LO. Η ένδειξη στάθμης εκπομπής στην οθόνη είναι αντίστοιχα όταν εκπέμπουμε με υψηλή ισχύ. όταν εκπέμπουμε με χαμηλή ισχύ, και 17

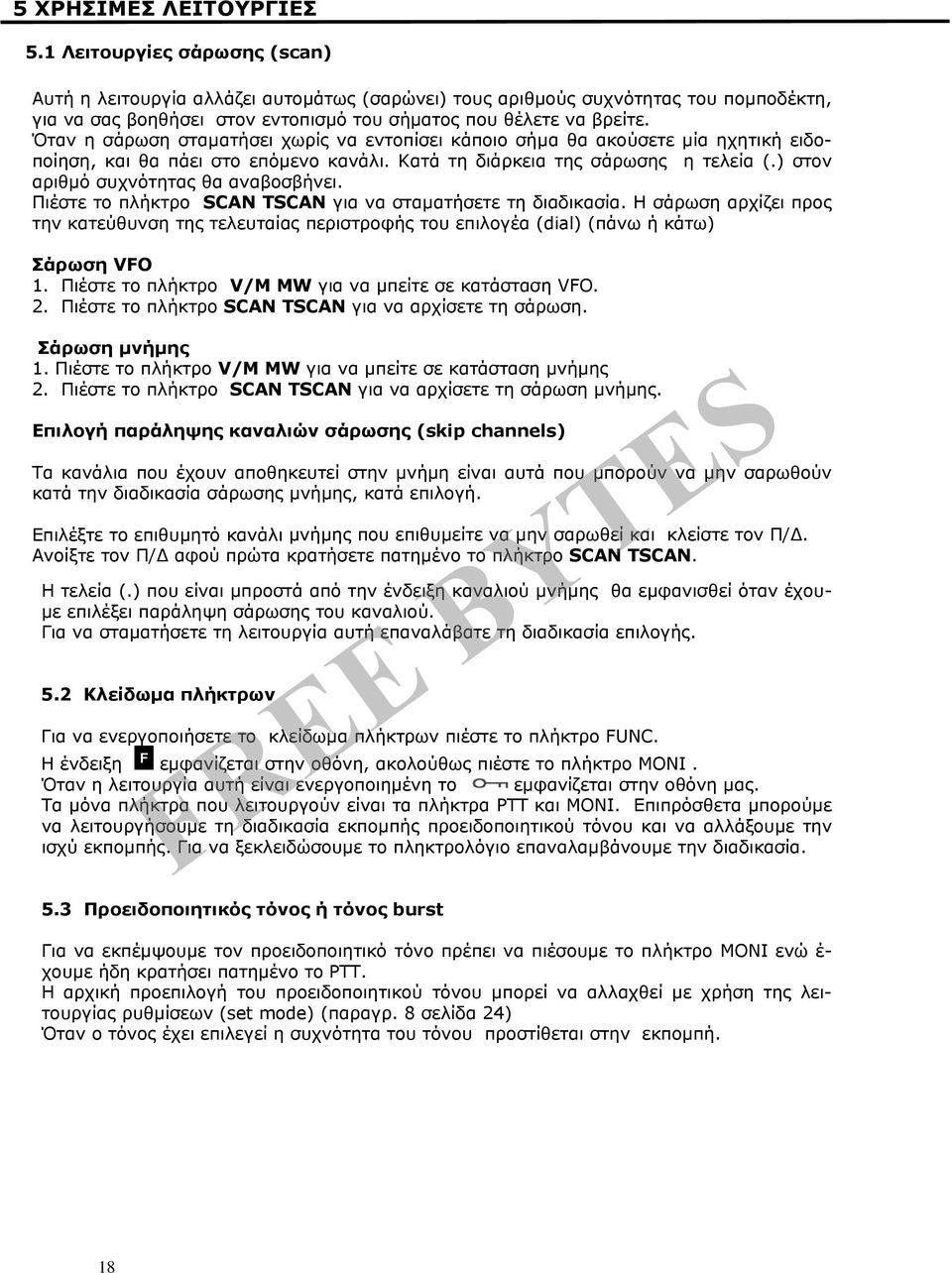

18 5 ΧΡΗΣΙΜΕΣ ΛΕΙΤΟΥΡΓΙΕΣ 5.1 Λειτουργίες σάρωσης (scan) Αυτή η λειτουργία αλλάζει αυτομάτως (σαρώνει) τους αριθμούς συχνότητας του πομποδέκτη, για να σας βοηθήσει στον εντοπισμό του σήματος που θέλετε να βρείτε. Όταν η σάρωση σταματήσει χωρίς να εντοπίσει κάποιο σήμα θα ακούσετε μία ηχητική ειδοποίηση, και θα πάει στο επόμενο κανάλι. Κατά τη διάρκεια της σάρωσης η τελεία (.) στον αριθμό συχνότητας θα αναβοσβήνει. Πιέστε το πλήκτρο SCAN TSCAN για να σταματήσετε τη διαδικασία. Η σάρωση αρχίζει προς την κατεύθυνση της τελευταίας περιστροφής του επιλογέα (dial) (πάνω ή κάτω) Σάρωση VFO 1. Πιέστε το πλήκτρο V/M MW για να μπείτε σε κατάσταση VFO. 2. Πιέστε το πλήκτρο SCAN TSCAN για να αρχίσετε τη σάρωση. Σάρωση μνήμης 1. Πιέστε το πλήκτρο V/M MW για να μπείτε σε κατάσταση μνήμης 2. Πιέστε το πλήκτρο SCAN TSCAN για να αρχίσετε τη σάρωση μνήμης. Επιλογή παράληψης καναλιών σάρωσης (skip channels) Τα κανάλια που έχουν αποθηκευτεί στην μνήμη είναι αυτά που μπορούν να μην σαρωθούν κατά την διαδικασία σάρωσης μνήμης, κατά επιλογή. Επιλέξτε το επιθυμητό κανάλι μνήμης που επιθυμείτε να μην σαρωθεί και κλείστε τον Π/Δ. Ανοίξτε τον Π/Δ αφού πρώτα κρατήσετε πατημένο το πλήκτρο SCAN TSCAN. Η τελεία (.) που είναι μπροστά από την ένδειξη καναλιού μνήμης θα εμφανισθεί όταν έχουμε επιλέξει παράληψη σάρωσης του καναλιού. Για να σταματήσετε τη λειτουργία αυτή επαναλάβατε τη διαδικασία επιλογής. 5.2 Κλείδωμα πλήκτρων Για να ενεργοποιήσετε το κλείδωμα πλήκτρων πιέστε το πλήκτρο FUNC. Η ένδειξη F εμφανίζεται στην οθόνη, ακολούθως πιέστε το πλήκτρο ΜΟΝΙ. Όταν η λειτουργία αυτή είναι ενεργοποιημένη το εμφανίζεται στην οθόνη μας. Τα μόνα πλήκτρα που λειτουργούν είναι τα πλήκτρα ΡΤΤ και ΜΟΝΙ. Επιπρόσθετα μπορούμε να λειτουργήσουμε τη διαδικασία εκπομπής προειδοποιητικού τόνου και να αλλάξουμε την ισχύ εκπομπής. Για να ξεκλειδώσουμε το πληκτρολόγιο επαναλαμβάνουμε την διαδικασία. 5.3 Προειδοποιητικός τόνος ή τόνος burst Για να εκπέμψουμε τον προειδοποιητικό τόνο πρέπει να πιέσουμε το πλήκτρο ΜΟΝΙ ενώ έ- χουμε ήδη κρατήσει πατημένο το ΡΤΤ. Η αρχική προεπιλογή του προειδοποιητικού τόνου μπορεί να αλλαχθεί με χρήση της λειτουργίας ρυθμίσεων (set mode) (παραγρ. 8 σελίδα 24) Όταν ο τόνος έχει επιλεγεί η συχνότητα του τόνου προστίθεται στην εκπομπή. 18

19 5.4 Εισαγωγή Ονομασίας Καναλιών μνήμης Από την κατάσταση μνήμης μπορούμε να ορίσουμε ονομασίες στα κανάλια μας με αλφαριθμητικούς χαρακτήρες, αντί του αριθμού καναλιού. Μέθοδος επιλογής 1. Σε κατάσταση μνήμης επιλέξτε το κανάλι που θέλετε να ονομάσετε. 2. Πιέστε το πλήκτρο VOL SQL για 5 δευτερόλεπτα. 3. Στην οθόνη εμφανίζεται [Α ] και αναβοσβήνει. 4. Στρέψτε τον επιλογέα (dial) για επιλογή του χαρακτήρα που θέλετε. 5. Πιέστε το πλήκτρο VOL SQL για να τον εισάγετε. Ο χαρακτήρας σταματά να αναβοσβήνει. 6. εξιότερα αναβοσβήνει ο ίδιος χαρακτήρας με τον προηγούμενο. Περιστρέφουμε τον επιλογέα πάλι. 7. Κάθε φορά που εισάγετε ένα χαρακτήρα πιέστε το πλήκτρο VOL SQL για να τον αποθηκεύσετε και να πάτε στον επόμενο. 8. Αν θέλετε να διαγράψετε την ονομασία πιέστε το πλήκτρο VOL SQL 9. Πιέστε το πλήκτρο ΡΤΤ για να ολοκληρώσετε τη διαδικασία και να επιστρέψετε στην αρχή. Χρήση ονομασίας καναλιού. Από την κατάσταση μνήμης μπορείτε να επιλέξετε την εμφάνιση της ονομασίας καναλιού ή του αριθμού του. Πιέστε το πλήκτρο FUNC για περισσότερο από 5 δευτερόλεπτα. Κάθε φορά που πατάμε FUNC αντιστρέφουμε την επιλογή ονομασίες καναλιών ή αριθμοί. 5.5 Φωτισμός Οθόνης Πιέζοντας το πλήκτρο ΜΟΝΙ και ανοίγοντας τον πομποδέκτη ενεργοποιούμε ή απενεργοποιούμε τα λαμπάκια φωτισμού οθόνης. 19

20 6. ΜΕΘΟ ΟΙ ΕΠΙΚΟΙΝΩΝΙΑΣ Για να επικοινωνήσετε με ένα συγκεκριμένο σταθμό μπορείτε να χρησιμοποιήσετε και τη διαδικασία κλήσης με κωδικό τόνο φίμωσης του δέκτη. Επιλογή μεθόδου κλήσης. Ο κωδικός τόνος φίμωσης σας επιτρέπει να ακούτε το συγκεκριμένο σταθμό ενώ φιμώνει όλους τους άλλους, Αυτό γίνεται αν και οι δύο εργαζόμενοι σταθμοί χρησιμοποιούν τον ίδιο κωδικό. 6.1 Κωδικός τόνος φίμωσης (tone squelch). Η λειτουργία ελέγχου λήψης (monitor) εργάζεται ακόμη και αν έχετε επιλέξει κωδικό τόνο φίμωσης δέκτη. F 1. Πιέστε το πλήκτρο FUNC. To εμφανίζετε στην οθόνη, πιέστε το πλήκτρο CALL TONE. Ο κωδικός αριθμός τόνου φίμωσης εμφανίζεται στην οθόνη. Αν θέτετε να ακυρώσετε τη διαδικασία πατήστε πάλι το πλήκτρο CALL TONE. Στην οθόνη εμφανίζεται OF (εκτός). 2. Όταν ο κωδικός τόνος εμφανίζεται, στρέψτε τον επιλογέα για να επιλέξετε έναν από τους κωδικούς αριθμούς τόνου. Συμβουλευτείτε τον παρακάτω πίνακα. 3. Πιέστε το ΡΤΤ για να ολοκληρώσετε τη διαδικασία επιλογής και να επιστρέψετε στην κατάσταση λειτουργίας. Λειτουργία με κωδικό τόνο φίμωσης. Aρ. Συχνότητα Αρ. Συχνότητα Αρ. Συχνότητα Αρ. Συχνότητα Ο πομποδέκτης μας λαμβάνει σήμα και αναπαράγει ήχο, μόνο όταν ο κωδικός τόνος φίμωσης ταυτίζεται με τον σταθμό που εκπέμπει 20

21 7. ΕΙ ΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ 7.1 Λειτουργία εκπομπής ελεύθερου καναλιού Μπορείτε να επικοινωνήσετε με ένα άλλο σταθμό χωρίς να αποφασίσετε κανάλι εργασίας. 1. Ρυθμίστε την ένταση λήψης και φίμωση του δέκτη. 2. Βάλτε και τους δύο πομποδέκτες στην ίδια κατάσταση σάρωσης (scan mode). 3. Πιέστε το ΡΤΤ και μιλήστε 4. Ο αντίστοιχος πομποδέκτης λαμβάνει το σήμα και σταματά στο κανάλι που σας άκουσε. 5. Και οι δύο σταθμοί επικοινωνούν μεταξύ τους. 6. Αν για 5 δευτερόλεπτα δεν υπάρξει συνομιλία και οι δυο πομποδέκτες επιστρέφουν στην κατάσταση σάρωσης. 7.2 Λειτουργία σάρωσης τόνων (tone scan) Αν θέλετε να βρείτε ποιόν κωδικό τόνο φίμωσης χρησιμοποιεί ένας από τους σταθμούς που λαμβάνετε αυτή η διαδικασία θα σας είναι πολύ χρήσιμη. 1. Λαμβάνετε κάποιο σήμα. 2. Πιέστε το πλήκτρο FUNC. To F εμφανίζετε στην οθόνη. Πιέστε το πλήκτρο SCAN TSCAN για να αρχίσει η διαδικασία σάρωσης τόνων 3. Ο πομποδέκτης σταματά στον κατάλληλο κωδικό αριθμό τόνου φίμωσης. 4. Πιέζοντας το ΡΤΤ θα ολοκληρωθεί η διαδικασία και ο πομποδέκτης επιστρέφει στην κανονική του λειτουργία 21

22 8. ΕΠΙΛΟΓΕΣ ΡΥΘΜΙΣΕΩΝ 8.1 Επιλογές ρυθμίσεων λειτουργίας Οι επιλογές αυτές ρυθμίζουν τις διάφορες λειτουργίες του Π/Δ 8.2 Μέθοδος ρυθμίσεων επιλογών 1. Πιέστε το πλήκτρο FUNC για δύο δευτερόλεπτα. Ο πομποδέκτης μπαίνει στις ρυθμίσεις BEP ON είναι η πρώτη ένδειξη που εμφανίζεται.. Αρ. Εμφ. οθόνης Λειτουργία 1 BEP-ON Ήχοι ON/OFF 2 STB-ON Βομβητής τέλους εκπομπής ON/OFF 3 BEL-OF Βομβητής ON/OFF 4 SFT-OF Χρονιστής CPU ΟΝ/OFF 5 BS-ON Οικονομία μπαταρίας ΟΝ/OFF 6 TO-OFF 7 AP-OFF Χρονοδιακόπτης διακοπής εκπομπής ΤΟΤ OFF/ON Αυτόματη διακοπής λειτουργίας OFF/ON 8 ALT Τόνος προειδοποίησης και burst Κόψτε αυτή τη λίστα για γρήγορη αναδρομή Αρ. Εμφ. οθόνης Λειτουργία 1 BEP-ON Ήχοι ON/OFF 2 STB-ON Βομβητής τέλους εκπομπής ON/OFF 3 BEL-OF Βομβητής ON/OFF 4 SFT-OF Χρονιστής CPU ΟΝ/OFF 5 BS-ON Οικονομία μπαταρίας ΟΝ/OFF 6 TO-OFF Χρονοδιακόπτης διακοπής εκπομπής ΤΟΤ OFF/ON 2. Πιέστε το πλήκτρο ΜΟΝΙ ή το πλήκτρο FUNC για να επιλέξετε μενού. Η λειτουργία ελέγχου λήψης δεν είναι δυνατή σε αυτή την κατάσταση 3. Στρέψτε τον επιλογέα (dial) για να επιλέξετε λειτουργία. 4. Πιέστε το πλήκτρο ΡΤΤ για να ολοκληρώσετε την επιλογή και να επιστρέψετε σε κατάσταση φυσιολογικής λειτουργίας. Την επόμενη φορά που θα επιλέξετε τις ρυθμίσεις αυτές θα εμφανισθούν οι τελευταίες που χρησιμοποιήσατε. 8.3 Επιλογές ρυθμίσεων (set mode) Οι παρακάτω λειτουργίες μπορούν να ρυθμισθούν. 1. Τόνος βομβητή πληκτρολογίου ON/OFF 1. BEP-ON εμφανίζεται στην οθόνη. 2. Στρέψτε τον επιλογέα για να επιλέξετε ΒΕΡ-ΟF 3. Κάθε φορά που στρέφετε τον επιλογέα οι επιλογές on /off εναλλάσσονται. 7 AP-OFF Αυτόματη διακοπής λειτουργίας OFF/ON 8 ALT Τόνος προειδοποίησης και burst 22

23 2. Τόνος βομβητή τέλους εκπομπής 1. Η ονομασία STB-ON εμφανίζεται στην οθόνη 2. Στρέψτε τον επιλογέα για να εναλλάξετε λειτουργία όπως παρακάτω 5. Ρυθμίσεις οικονομίας μπαταρίας 1. Η ονομασία BS-ON εμφανίζεται στην οθόνη. 2. Στρέψτε τον επιλογέα για να εναλλάξετε λειτουργία όπως παρακάτω. Λειτουργία βομβητή τέλους εκπομπής Ο ανταποκριτής μας λαμβάνει ένα μικρό μπιπ κάθε φορά που αφήνουμε το ΡΤΤ. 3. Επιλογές ήχου «κουδουνιού» (Bell). 1.Το σύμβολο εμφανίζετε στην οθόνη. 2.Στρέψτε τον επιλογέα για να εναλλάξετε λειτουργία όπως παρακάτω: Λειτουργία «κουδουνιού» (Bell) Το σύμβολο εμφανίζεται στην οθόνη όταν η λειτουργία είναι ενεργή. Ενεργοποιώντας τη λειτουργία αυτή ακούτε έναν ήχο «κουδουνιού» και το σύμβολο αναβοσβήνει στην οθόνη, όταν λάβει κατάλληλο σήμα. Όταν πατήσουμε το ΡΤΤ σταματά να αναβοσβήνει. 4. Ρυθμίσεις χρονιστή CPU 1. Η ονομασία SFT OF εμφανίζεται στην οθόνη. 2. Στρέψτε τον επιλογέα για να εναλλάξετε λειτουργία όπως παρακάτω Λειτουργία οικονομίας μπαταρίας. Η λειτουργία αυτή κάνει οικονομία στη μπαταρία μας ανοιγοκλείνοντας το κύκλωμα τροφοδοσίας με μικρά τακτικά χρονικά διαστήματα (που δεν γίνεται αντιληπτό από μας). Το σύμβολο εμφανίζεται στην οθόνη όταν η λειτουργία για εξοικονόμηση μπαταρίας είναι απενεργοποιημένη. 6. Χρονοδιακόπτης διακοπής εκπομπής ΤΟΤ 1. Η ονομασία TO-OFF εμφανίζεται στην οθόνη. 2. Στρέψτε τον επιλογέα για να εναλλάξετε λειτουργία όπως εμφανίζεται παρακάτω. Λειτουργία χρονοδιακόπτη διακοπής εκπομπής ΤΟΤ Αν η εκπομπή σας είναι μεγάλης διάρκειας και πλησιάζει τον προγραμματισμένο χρόνο, 5 δευτερόλεπτα πριν το τέλος του χρόνου αυτού ακούγεται ένα προειδοποιητικός ήχος. Στο τέλος και των 5 δευτερολέπτων ο Π/Δ γυρνά σε κατάσταση λήψης Λειτουργία χρονιστή CPU. Σε περίπτωση που εμφανισθεί θόρυβος σε κάποιο κανάλι, προερχόμενος από την κεντρική μονάδα επεξεργασίας του Π/Δ (CPU), μπορούμε να μετατοπίσουμε τη συχνότητα του χρονιστή και έτσι να αποφύγουμε το θόρυβο. 23
