1 ΠΛΩΤΟΙ ΓΕΡΑΝΟΙ ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΜΕΡΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ΚΑΤΗΓΟΡΙΕΣ - ΜΟΝΤΕΛΑ ΟΙΚΟΝΟΜΙΚΑ ΣΤΟΙΧΕΙΑ

2 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Οι πλωτοί γερανοί είναι ικανοί να πραγµατοποιήσουν ειδικές εργασίες ανέγερσης και εκφόρτωσης. Είναι εξοπλισµένοι µε γάντζους καθώς και µε ειδικό εξοπλισµό εξερεύνησης και ασφαλείας. Το σύστηµα της διπλής µπίγας (ανυψωτήρα) µπορεί να κατέβει σε κατάσταση επίπλευσης, χωρίς επιπλέον βοήθεια. Η ικανότητα ανέγερσης των πλωτών γερανών µε έλασµα µπορεί να φτάσει και τους 500 τόνους. Η ικανότητα των γερανών µεταβάλλεται ανάλογα µετηγωνίαπουσχηµατίζει η µπούµα µε το οριζόντιο επίπεδο και παίρνει τιµές από 5 έως 300 τόνους. Βέβαια στην Αµερική υπάρχει γερανός που η ικανότητα του φτάνει τους 1000 τόνους. Η µέγιστη ταχύτητα κίνησης κυµαίνεται από 5 µέχρι 6 µίλια την ώρα για τους αυτοκινούµενους γερανούς και από 4 µέχρι 6 µίλια την ώρα για τους ρυµουλκούµενους. Παράγοντες που επηρεάζουν την ταχύτητα είναι η ισχύς του ρυµουλκού ή της γεννήτριας καθώς και το αν κινείται σε λίµνη, κόλπο, ή ανοικτό πέλαγος.

3 ΜΕΡΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Τα µέρη που συντάσσουν ένα πλωτό γερανό είναι: 1. ΜΠΙΓΑ Ή ΚΡΕΝΙ 2. ΣΥΡΜΑΤΟΣΧΟΙΝΑ 3. ΒΑΡΟΥΛΚΑ 4. ΠΛΩΤΗΡΑΣ 4. ΑΓΚΥΡΑ 4. ΜΗΧΑΝΗ ΠΡΟΩΘΗΣΗΣ ( εάν είναι αυτοκινούµενος )

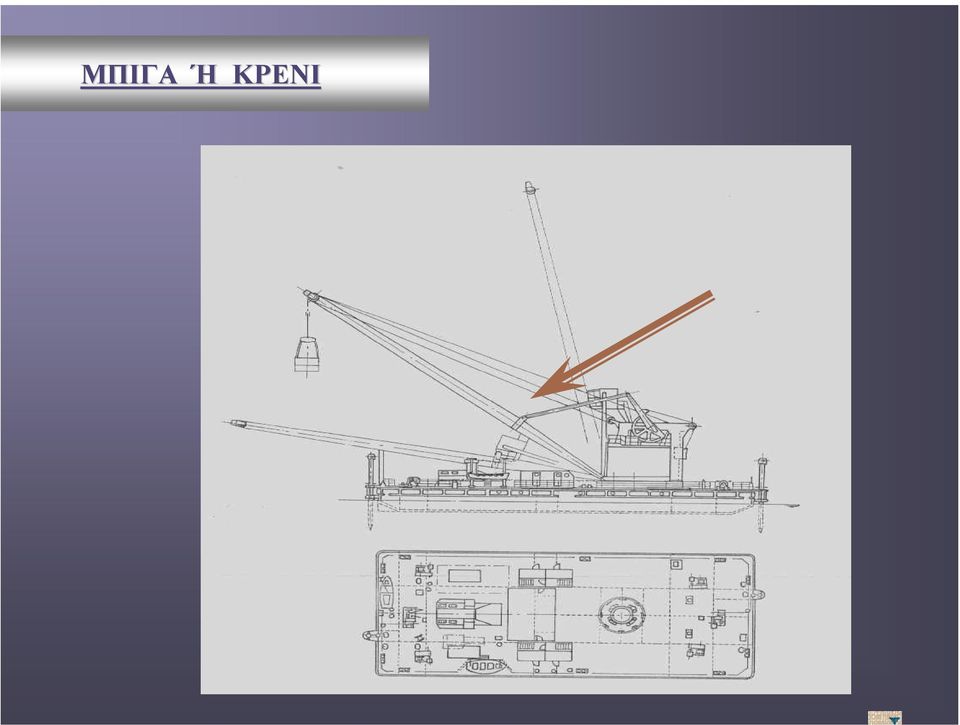

4 ΜΠΙΓΑ Ή ΚΡΕΝΙ

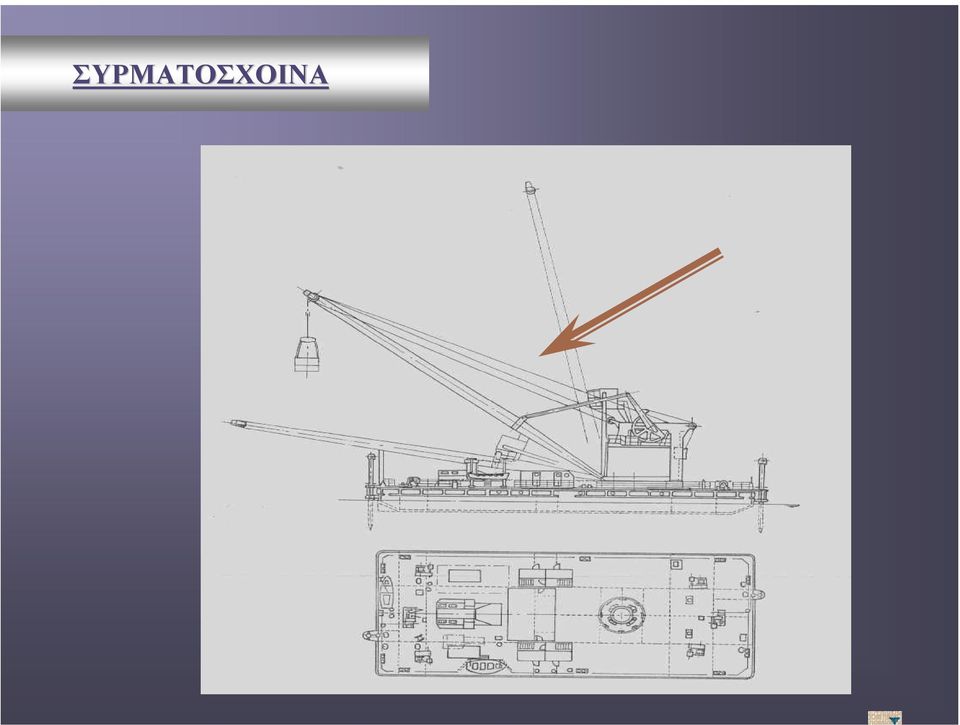

5 ΣΥΡΜΑΤΟΣΧΟΙΝΑ

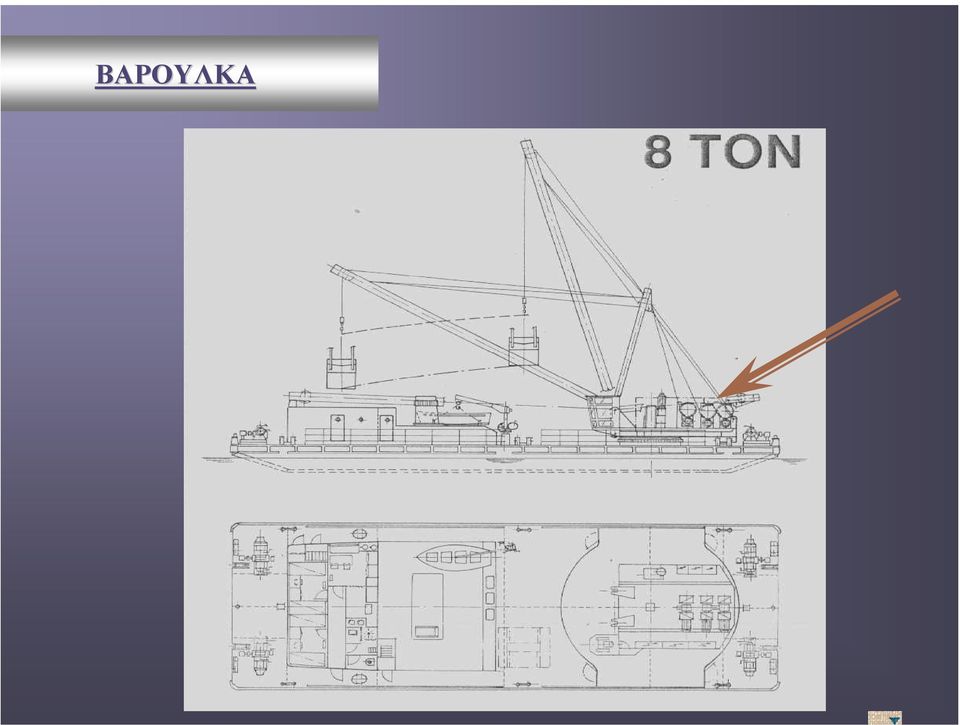

6 ΒΑΡΟΥΛΚΑ

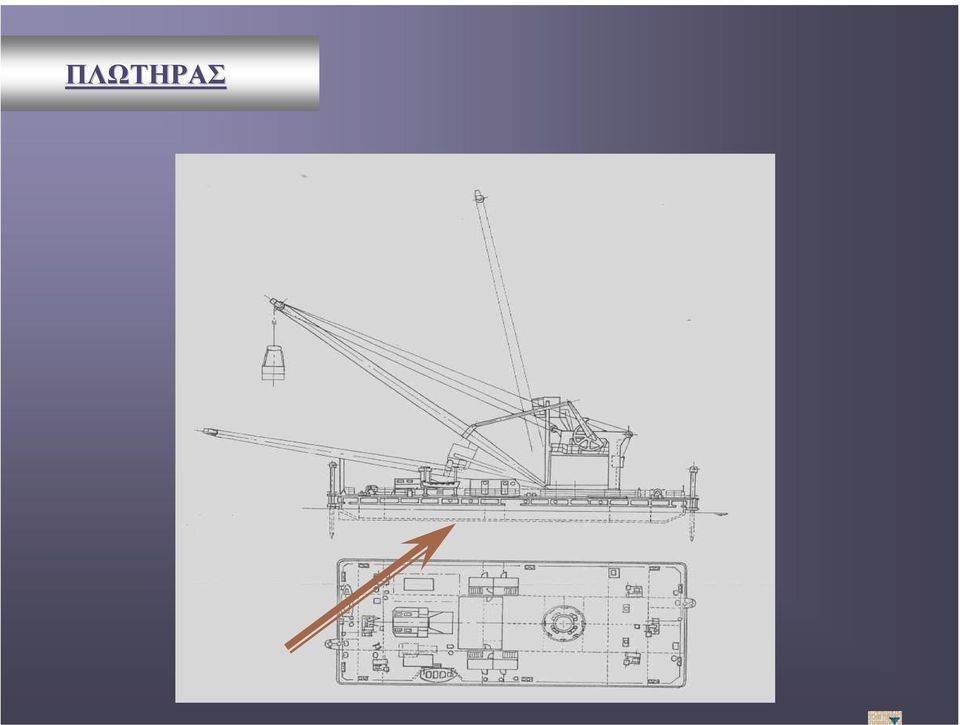

7 ΠΛΩΤΗΡΑΣ

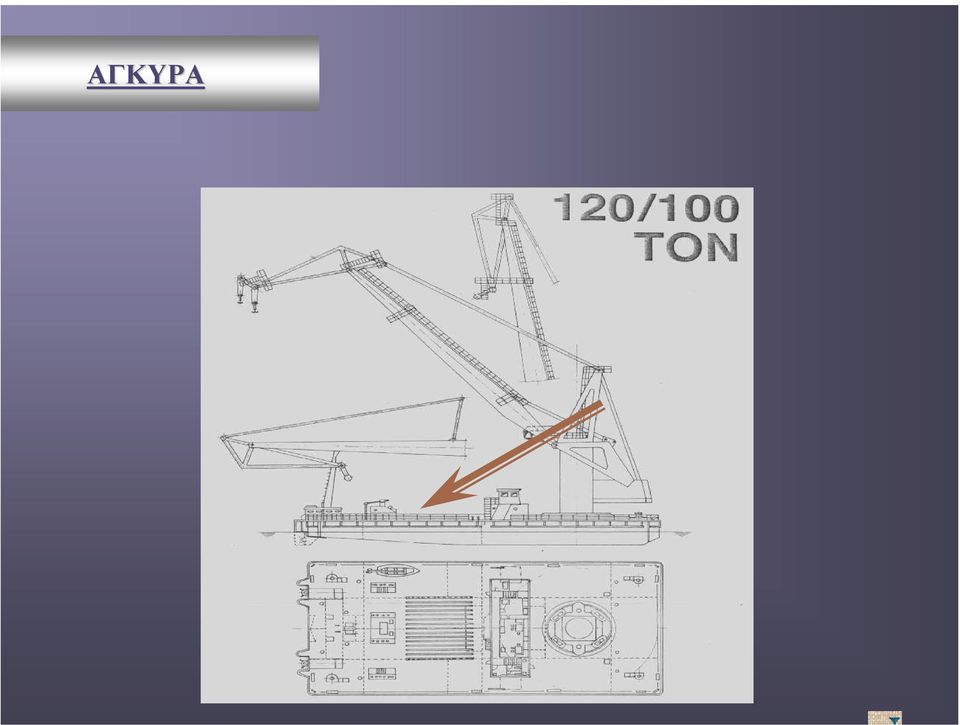

8 ΑΓΚΥΡΑ

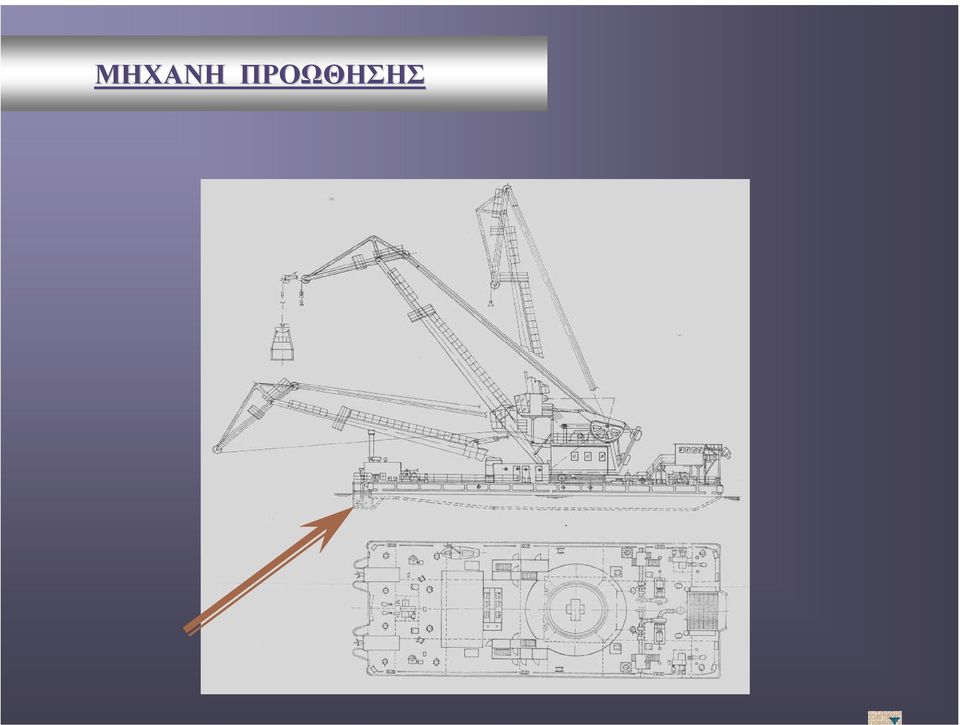

9 ΜΗΧΑΝΗ ΠΡΟΩΘΗΣΗΣ

10 ΚΑΤΗΓΟΡΙΕΣ - ΜΟΝΤΕΛΑ Οι πλωτοί γερανοί διακρίνονται σε δύο κατηγορίες : 1. Σε αυτοκινούµενους µε δική τους µηχανή πρόωσης 2. Σε ρυµουλκούµενους που διαθέτουν µόνο µηχανή ανύψωσης

11 Αυτοκινούµενος πλωτός γερανός µε δική του µηχανή πρόωσης Ανάλογα µε το βάρος ανύψωσης που αντέχουν οι πλωτοί γερανοί εκτελούν και τις ανάλογες εργασίες. Έτσι υπάρχουν γερανοί που σηκώνουν: tn 2. 8 tn tn tn tn tn tn tn tn tn tn tn tn tn

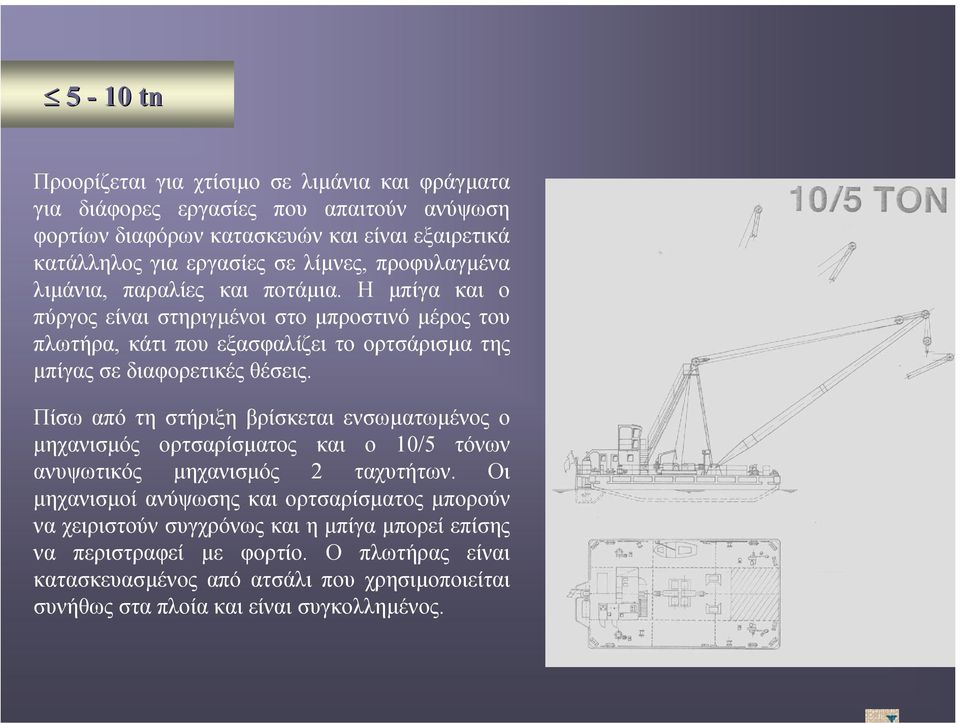

12 5-10 tn Προορίζεται για χτίσιµο σε λιµάνια και φράγµατα για διάφορες εργασίες που απαιτούν ανύψωση φορτίων διαφόρων κατασκευών και είναι εξαιρετικά κατάλληλος για εργασίες σε λίµνες, προφυλαγµένα λιµάνια, παραλίες και ποτάµια. Η µπίγα και ο πύργος είναι στηριγµένοι στο µπροστινό µέρος του πλωτήρα, κάτι που εξασφαλίζει το ορτσάρισµα της µπίγαςσεδιαφορετικέςθέσεις. Πίσω από τη στήριξη βρίσκεται ενσωµατωµένος ο µηχανισµός ορτσαρίσµατος και ο 10/5 τόνων ανυψωτικός µηχανισµός 2 ταχυτήτων. Οι µηχανισµοί ανύψωσης και ορτσαρίσµατος µπορούν να χειριστούν συγχρόνως και η µπίγα µπορεί επίσης να περιστραφεί µε φορτίο. Ο πλωτήρας είναι κατασκευασµένος από ατσάλι που χρησιµοποιείται συνήθως στα πλοία και είναι συγκολληµένος.

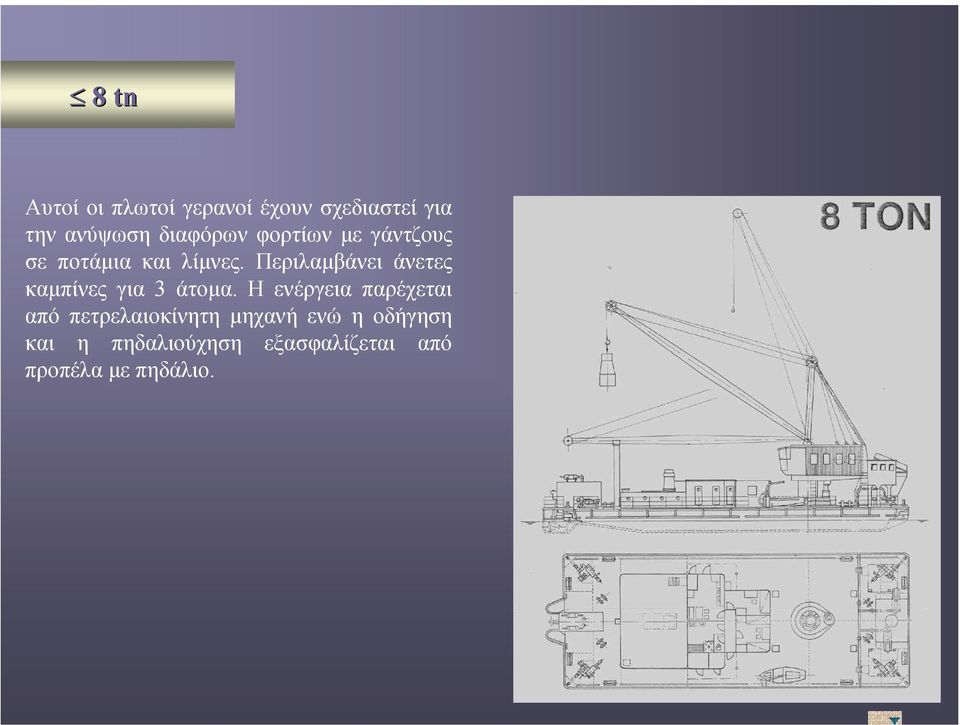

13 8 tn Αυτοί οι πλωτοί γερανοί έχουν σχεδιαστεί για την ανύψωση διαφόρων φορτίων µε γάντζους σε ποτάµια και λίµνες. Περιλαµβάνει άνετες καµπίνες για 3 άτοµα. Η ενέργεια παρέχεται από πετρελαιοκίνητη µηχανή ενώ η οδήγηση και η πηδαλιούχηση εξασφαλίζεται από προπέλα µε πηδάλιο.

14 16 tn Αυτού του είδους ο γερανός προορίζεται για να χειρίζεται φορτίο κυρίως σε ποτάµια, λίµνες και αποµονωµένες θαλάσσιες προβλήτες όπου η µονή προώθηση είναι µονίµως απαραίτητη. Σε ορισµένες περιπτώσεις χρησιµοποιείται και ο γάντζος. Οι ταχύτητες της ανέγερσης και της επίπλευσης εξασφαλίζουν την πιο οικονοµική λειτουργία. Η µπίγα τύπου κουτιού αποτελείται από τρία µέρη και µπορεί να κατέβει σε κατάσταση πλεύσης χωρίς ιδιαίτερη προσπάθεια

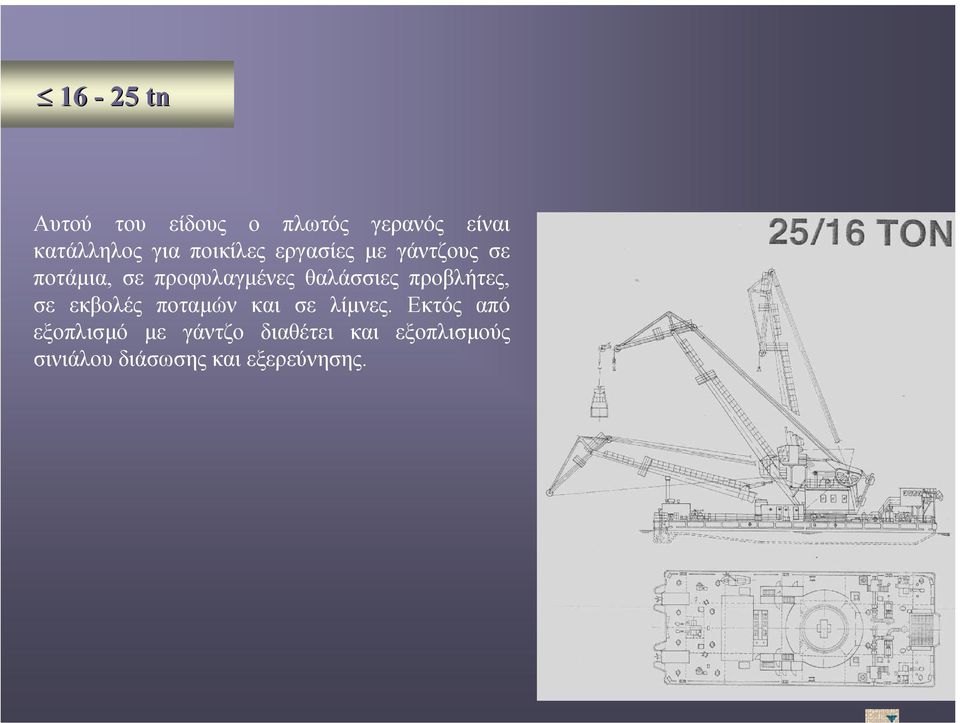

15 16-25 tn Αυτού του είδους ο πλωτός γερανός είναι κατάλληλος για ποικίλες εργασίες µε γάντζους σε ποτάµια, σε προφυλαγµένες θαλάσσιες προβλήτες, σε εκβολές ποταµών και σε λίµνες. Εκτός από εξοπλισµό µε γάντζο διαθέτει και εξοπλισµούς σινιάλου διάσωσης και εξερεύνησης.

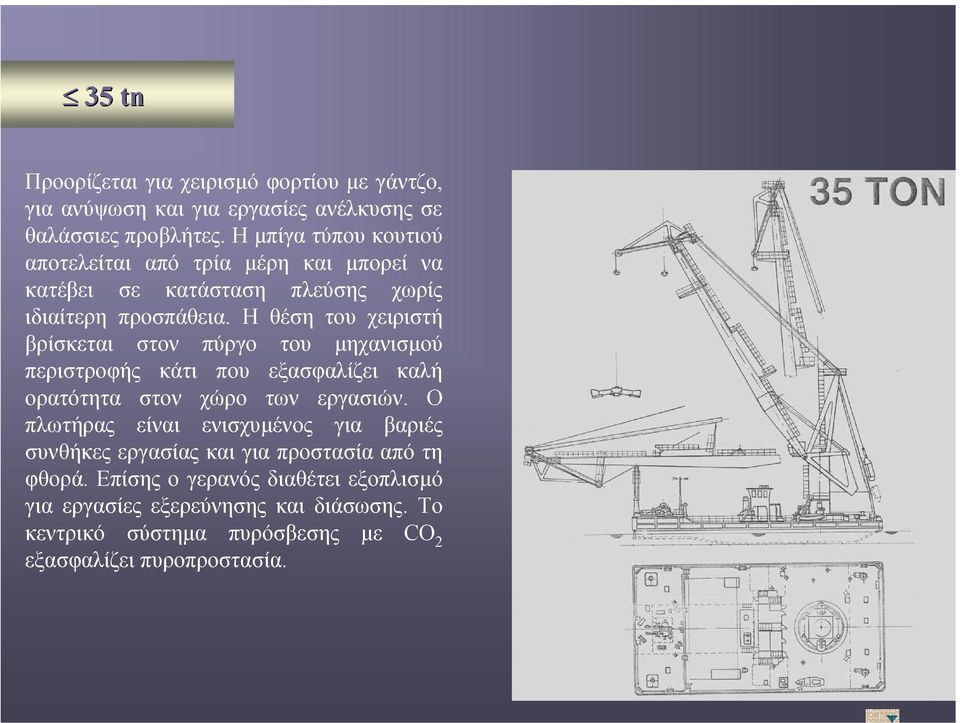

16 35 tn Προορίζεται για χειρισµό φορτίου µε γάντζο, για ανύψωση και για εργασίες ανέλκυσης σε θαλάσσιες προβλήτες. Η µπίγα τύπου κουτιού αποτελείται από τρία µέρη και µπορεί να κατέβει σε κατάσταση πλεύσης χωρίς ιδιαίτερη προσπάθεια. Η θέση του χειριστή βρίσκεται στον πύργο του µηχανισµού περιστροφής κάτι που εξασφαλίζει καλή ορατότητα στον χώρο των εργασιών. Ο πλωτήρας είναι ενισχυµένος για βαριές συνθήκες εργασίας και για προστασία από τη φθορά. Επίσης ο γερανός διαθέτει εξοπλισµό για εργασίες εξερεύνησης και διάσωσης. Το κεντρικό σύστηµα πυρόσβεσης µε CO 2 εξασφαλίζει πυροπροστασία.

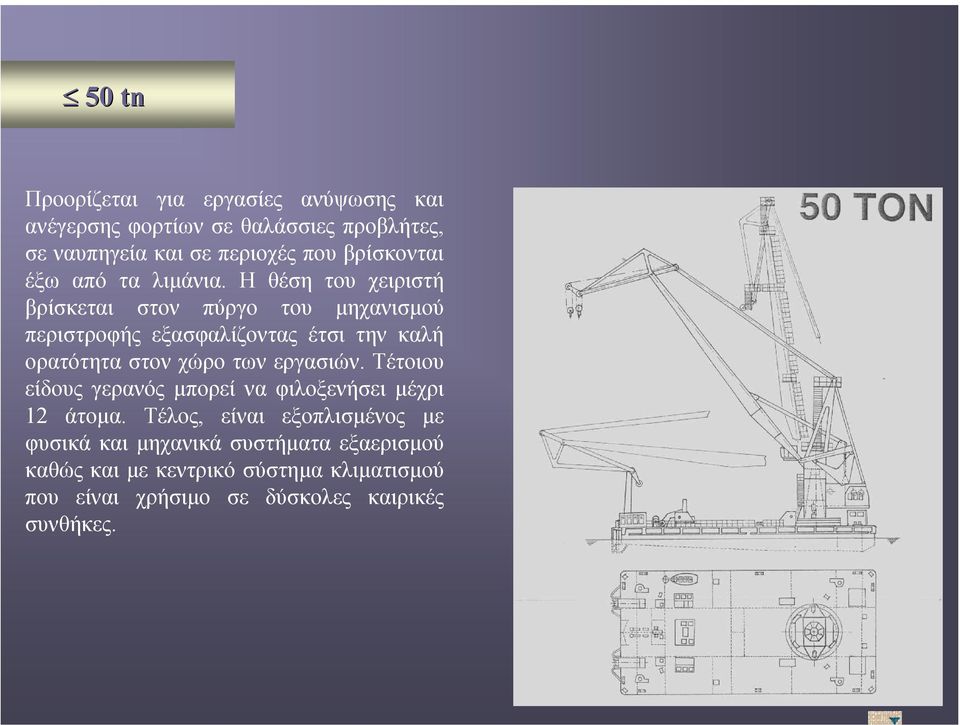

17 50 tn Προορίζεται για εργασίες ανύψωσης και ανέγερσης φορτίων σε θαλάσσιες προβλήτες, σε ναυπηγεία και σε περιοχές που βρίσκονται έξω από τα λιµάνια. Η θέση του χειριστή βρίσκεται στον πύργο του µηχανισµού περιστροφής εξασφαλίζοντας έτσι την καλή ορατότητα στον χώρο των εργασιών. Τέτοιου είδους γερανός µπορεί να φιλοξενήσει µέχρι 12 άτοµα. Τέλος, είναι εξοπλισµένος µε φυσικά και µηχανικά συστήµατα εξαερισµού καθώς και µε κεντρικό σύστηµα κλιµατισµού που είναι χρήσιµο σε δύσκολες καιρικές συνθήκες.

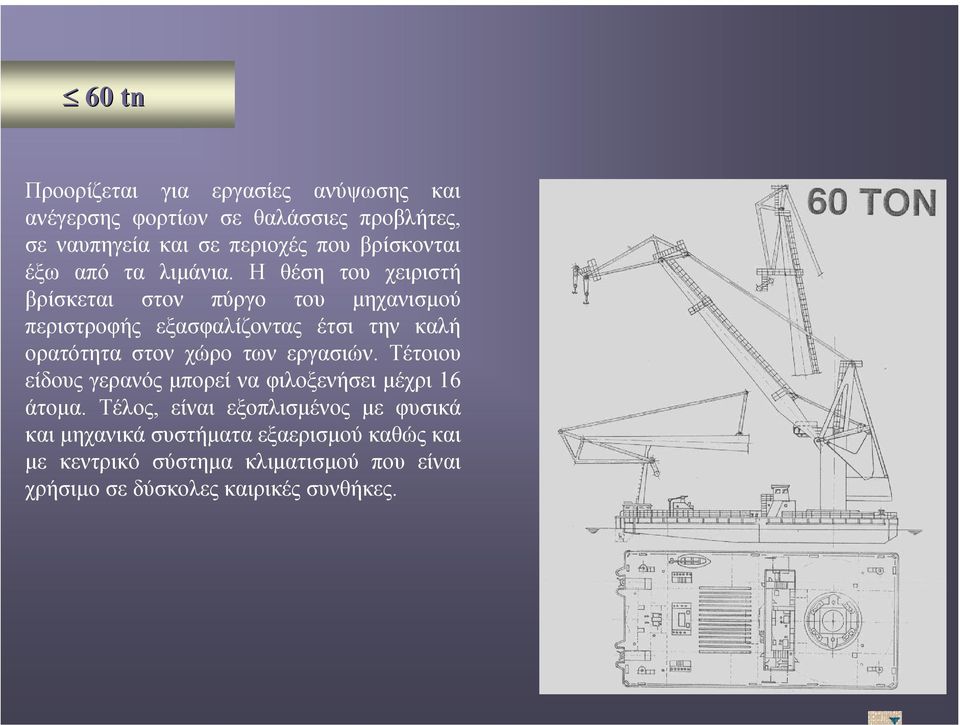

18 60 tn Προορίζεται για εργασίες ανύψωσης και ανέγερσης φορτίων σε θαλάσσιες προβλήτες, σε ναυπηγεία και σε περιοχές που βρίσκονται έξω από τα λιµάνια. Η θέση του χειριστή βρίσκεται στον πύργο του µηχανισµού περιστροφής εξασφαλίζοντας έτσι την καλή ορατότητα στον χώρο των εργασιών. Τέτοιου είδους γερανός µπορεί να φιλοξενήσει µέχρι 16 άτοµα. Τέλος, είναι εξοπλισµένος µε φυσικά και µηχανικά συστήµατα εξαερισµού καθώς και µε κεντρικό σύστηµα κλιµατισµού που είναι χρήσιµο σε δύσκολες καιρικές συνθήκες.

19 100 tn Ο συγκεκριµένος γερανός είναι ικανός να πλεύσει από ένα λιµάνι χωρίς ρυµούλκηση. Χρησιµοποιείται κυρίως σε οικοδοµικές εργασίες σε ποτάµια, θαλάσσιες προβλήτες και γενικά όπου απαιτείται χρήση γάντζου. Η µπίγα τύπου κουτιού αποτελείται από ένα µέρος. Μπορεί να φιλοξενήσει άτοµα και διαθέτει χώρους υγιεινής.

20 tn Αυτός ο πλωτός γερανός προορίζεται για λιµάνια και κατασκευές υδροφραχτών καθώς και για ανυψωτικές και βαριές εργασίες σε ναυπηγεία. Η µπίγα τύπου κουτιού µε 3 µέρη µπορεί να χαµηλώσει σε κατάσταση πλεύσης χωρίς ιδιαίτερη προσπάθεια. Η θέση του χειριστή είναι τοποθετηµένη στον πύργο περιστροφής και παρέχει καλή ορατότητα στην περιοχή εργασίας. Μπορεί να φιλοξενήσει άτοµα.

21 120 tn Αυτού του είδους ο πλωτός γερανός είναι σχεδιασµένος για χειρισµό βαριών και µεγάλων φορτίων σε λιµάνια, για ανυψωτικές εργασίες σε ναυπηγεία, για χτίσιµο λιµανιών και για διάφορες άλλες εργασίες. Ογερανόςείναιεξοπλισµένος µε ένα µοχλό ορτσαρίσµατος. Ηθέσηεργασίαςτου χειριστή είναι περιορισµένη στον πύργο περιστροφής, σε ύψος περίπου 15 µέτρα πάνω από το επίπεδο της θάλασσας κι έτσι εξασφαλίζεται καλή ορατότητα. Η κίνηση της µπίγας πραγµατοποιείται από το µηχανισµό ανύψωσης. Ο πλωτός αυτός γερανός µπορεί να φιλοξενήσει άτοµα.

22 200 tn Ο γερανός αυτός προορίζεται για να πραγµατοποιήσει τις πιο πολύπλοκες εργασίες και να ικανοποιήσει ακόµα και τους πιο απαιτητικούς πελάτες. Έχει εύκολο χειρισµό και είναι κατάλληλος για χτίσιµο και για διεκπεραίωση εργασιών σε λιµάνια, ναυπηγεία και παραθαλάσσια νερά µε γάντζο και αρπάγην επίσης. Το σύστηµα διπλής σύνδεσης και η µπίγα τύπου κουτιού που αποτελείται από 3 µέρη µπορεί να κατέβει σε θέση πλεύσης χωρίς ιδιαίτερη βοήθεια. Η θέση του χειριστή του γερανού, η οποία βρίσκεται τουλάχιστον 20 µέτρα πάνω από το επίπεδο της θάλασσας, βρίσκεται πάνω στον πύργο του µηχανισµού περιστροφής, κάτι που εξασφαλίζει καλή ορατότητα στο πεδίο εργασίας. Στον πλωτήρα υπάρχει σύστηµα πυρασφάλειας και διάσωσης.

23 300 tn Είναι µεγάλης χωρητικότητας γερανός µε εξαιρετικής αντοχής µπίγα, είναι σχεδιασµένος για χειρισµό τεράστιων φορτίων και για ανυψωτικές εργασίες σε λιµάνια, ναυπηγεία και παράκτια νερά. Οι συνθήκες ανέµου στις οποίες αντέχει και γενικά τα χαρακτηριστικά του, είναι ίδια µε τονγερανότων200 τόνων.

24 150 tn Είναι σχεδιασµένος να εκτελέσει ποικίλες εργασίες και να ικανοποιεί τους πιο απαιτητικούς πελάτες. Είναι κατάλληλος για ανύψωση, φόρτωµα, χτίσιµο και εργασίες σε λιµάνια. Επίσης είναι τοποθετηµένα ένας γάντζος, εξοπλισµός διάσωσης και σινιάλου στο κατάστρωµα. Είναι εξοπλισµένος µε σύστηµα πυροπροστασίας, Μπορεί να φιλοξενήσει µέχρι 18 άτοµα σε χώρους που περιέχουν και κλιµατισµό. Μπορεί να αντεπεξέλθει σε δύσκολες συνθήκες εργασίας.

25 450 tn Ο γερανός είναι σχεδιασµένος για διάσωση ναυαγίων καθώς και για χτίσιµο λιµανιών, υδροφραχτών, για υδραυλικές εργασίες, για φόρτωση και εκφόρτωση βαριών φορτίων. Μπορεί να χρησιµοποιηθεί σε εκβολές ποταµών και ποτάµια, λιµάνια και σε βαθιά θάλασσα, και είναι κατάλληλος για περιπτώσεις θερµοκρασιών από 20 κάτω από το 0 έως 40 πάνω από το 0 και θερµοκρασίες νερού µέχρι 32 πάνω από το 0.Περιλαµβάνει 2 γάντζους βάρους 225 τόνους ο καθένας.

26 Ρυµουλκούµενος µενος πλωτός γερανός που διαθέτει µόνο µηχανή ανύψωσης Ανάλογα µε το βάρος ανύψωσης που αντέχουν οι πλωτοί γερανοί εκτελούν και τις ανάλογες εργασίες. Έτσι υπάρχουν γερανοί των: 1. 8 tn tn

27 8 tn Χρησιµοποιείται ειδικός πλωτός γερανός που έχει σχεδιαστεί για το εσωτερικό των λιµανιών και είναι εξοπλισµένος µε γάντζο.χρησιµοποιείται για κατασκευές σε όχθες και υδροφράχτες.

28 16-25 tn Αυτός ο πλωτός γερανός έχει σχεδιαστεί για ανύψωση και φόρτωση σε ποτάµια και προβλήτες. Μπορεί να χρησιµοποιηθεί µε µεγάλη επιτυχία σε όχθες και υδροφράγµατα (για εργασίες µέχρι 25 τόνους). Σε υδροτεχνικά έργα πολλές φορές χρειάζεται η βοήθεια του γάντζου. Σε ρηχά νερά η χρήση του γερανού είναι δυνατή µόνο µε ειδικό πάσσαλο ο οποίος είναι ενσωµατωµένος στην πρύµνη.

29 ΟΙΚΟΝΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΑΓΟΡΑΣ ΚΑΙ ΚΑΤΑΣΚΕΥΗΣ Ο πλωτήρας κατασκευάζεται εξ ολοκλήρου από χάλυβα, ο οποίος διατίθεται στην αγορά σε µορφή φύλλων λαµαρίνας πάχους 8 χιλιοστών. Το κόστος αγοράς είναι δραχµές το κιλό. Τα φύλλα αυτά συρράφονται µεταξύ τους µε οξυγονοκόλληση. Για τους γερανούς δε, το κόστος κατασκευής τους ξεκινάει από δραχµές και µπορεί να φτάσει δρχ. Ητιµή εξαρτάται από το µέγεθος του πλωτήρα και την τιµή του χάλυβα. Αν πρόκειται για αυτοκινούµενο γερανό στην τιµή προστίθεται και η µηχανή που στοιχίζει δρχ.
