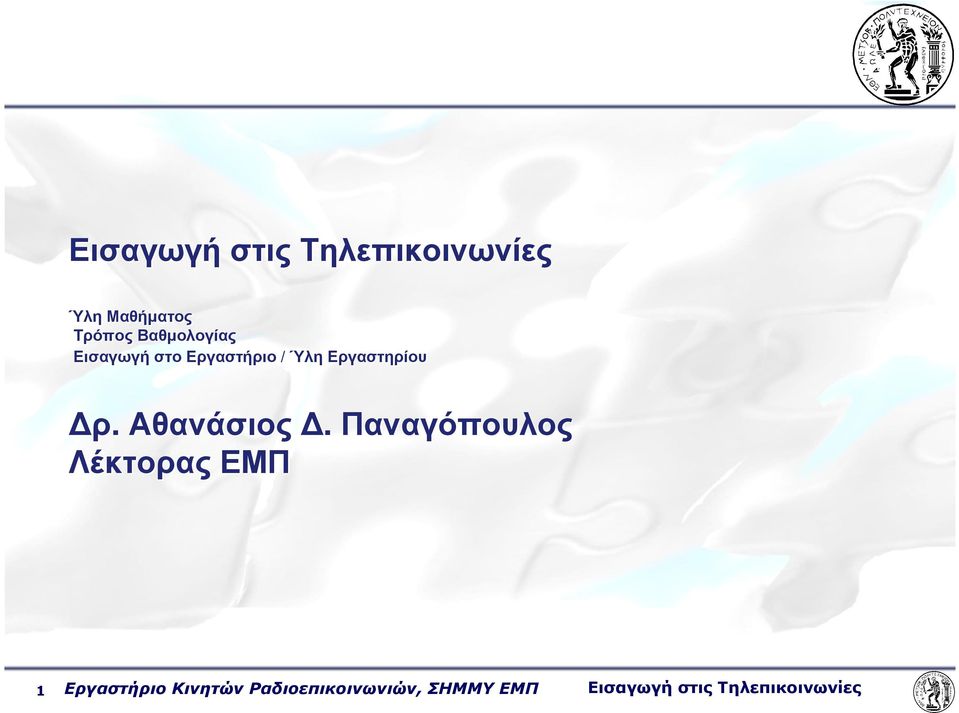

1 Εισαγωγή στις Τηλεπικοινωνίες Ύλη Μαθήµατος Τρόπος Βαθµολογίας Εισαγωγή στο Εργαστήριο / Ύλη Εργαστηρίου ρ. Αθανάσιος. Παναγόπουλος Λέκτορας ΕΜΠ 1 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

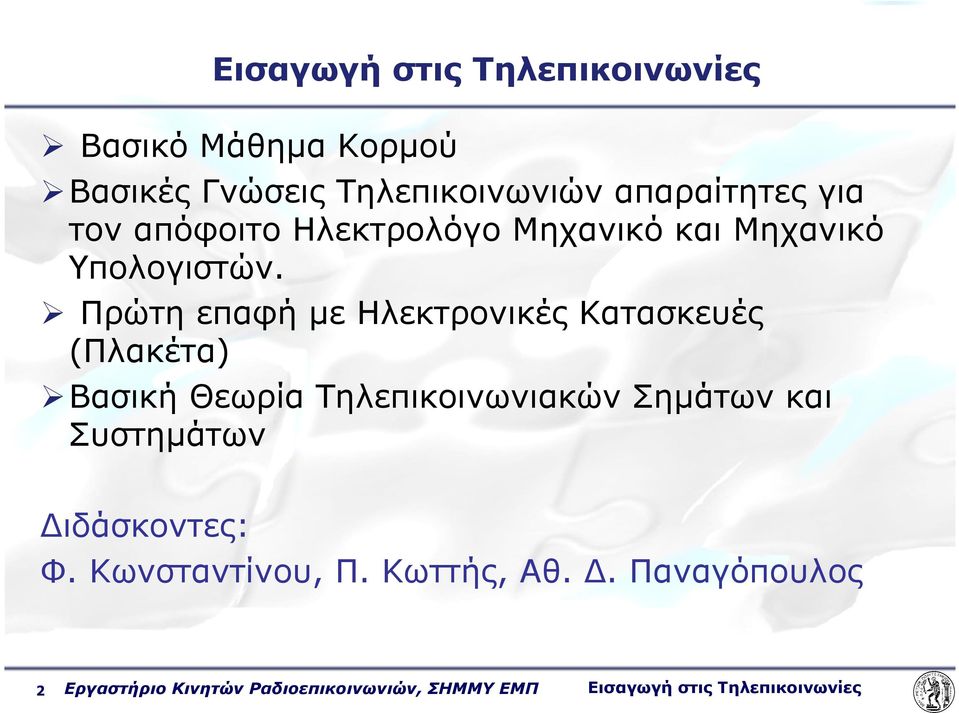

2 Εισαγωγή στις Τηλεπικοινωνίες Βασικό Μάθηµα Κορµού Βασικές Γνώσεις Τηλεπικοινωνιών απαραίτητες για τον απόφοιτο Ηλεκτρολόγο Μηχανικό και Μηχανικό Υπολογιστών. Πρώτη επαφή µε Ηλεκτρονικές Κατασκευές (Πλακέτα) Βασική Θεωρία Τηλεπικοινωνιακών Σηµάτων και Συστηµάτων ιδάσκοντες: Φ. Κωνσταντίνου, Π. Κωττής, Αθ.. Παναγόπουλος 2 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

Πρώτη επαφή µε Ηλεκτρονικές Κατασκευές (Πλακέτα) Βασική Θεωρία Τηλεπικοινωνιακών Σηµάτων και

3 Εισαγωγή στις Τηλεπικοινωνίες Ύλη Μαθήµατος Βασικές Αρχές Σηµάτων-Συστηµάτων Σειρές και Μετασχηµατισµός Fourier/Ιδιότητες Φασµατική Περιγραφή Παλµού/Παλµοσειράς. Βασική περιγραφή φίλτρων. Αναλογικές ιαµορφώσεις (AM/FM) Φώραση (ΑΜ/FM) Φασµατική Περιγραφή AM/FM Ψηφιακές Επικοινωνίες ειγµατοληψία Κβαντιστής Παλµοκωδική ιαµόρφωση/ έλτα ιαµόρφωση PCM/DM Ψηφιακές ιαµορφώσεις (ASK, FSK, PSK) 3 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

Αναλογικές ιαµορφώσεις (AM/FM) Φώραση (ΑΜ/FM) Φασµατική Περιγραφή AM/FM Ψηφιακές Επικοινωνίες ειγµατοληψία

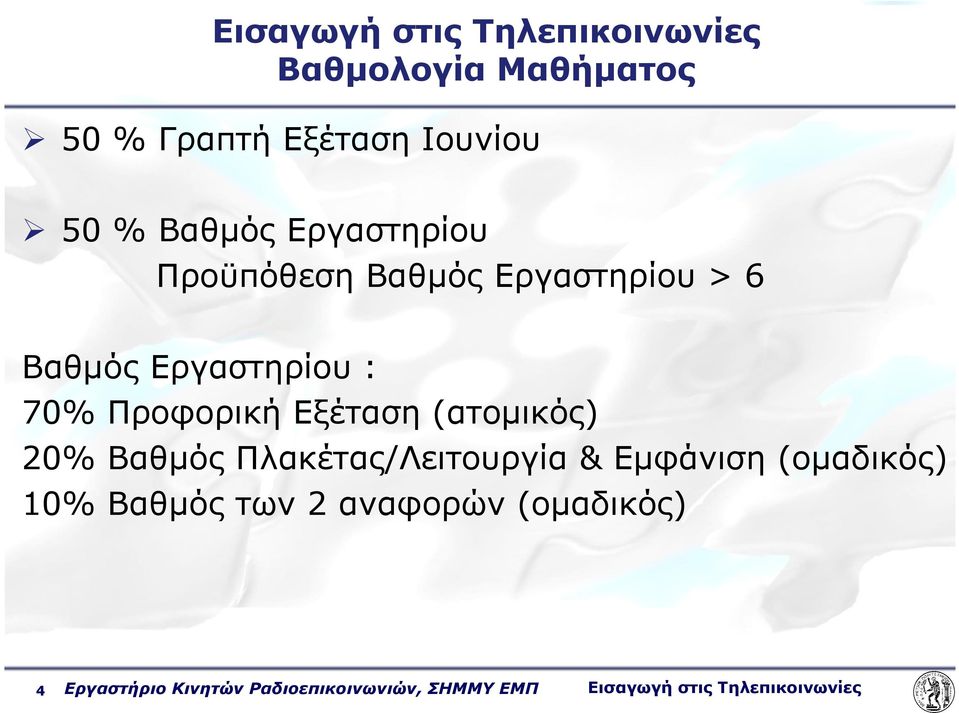

4 Εισαγωγή στις Τηλεπικοινωνίες Βαθµολογία Μαθήµατος 50 % Γραπτή Εξέταση Ιουνίου 50 % Βαθµός Εργαστηρίου Προϋπόθεση Βαθµός Εργαστηρίου > 6 Βαθµός Εργαστηρίου : 70% Προφορική Εξέταση (ατοµικός) 20% Βαθµός Πλακέτας/Λειτουργία & Εµφάνιση (οµαδικός) 10% Βαθµός των 2 αναφορών (οµαδικός) 4 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

Εξέταση (ατοµικός) 20% Βαθµός Πλακέτας/Λειτουργία & Εµφάνιση (οµαδικός) 10% Βαθµός των 2

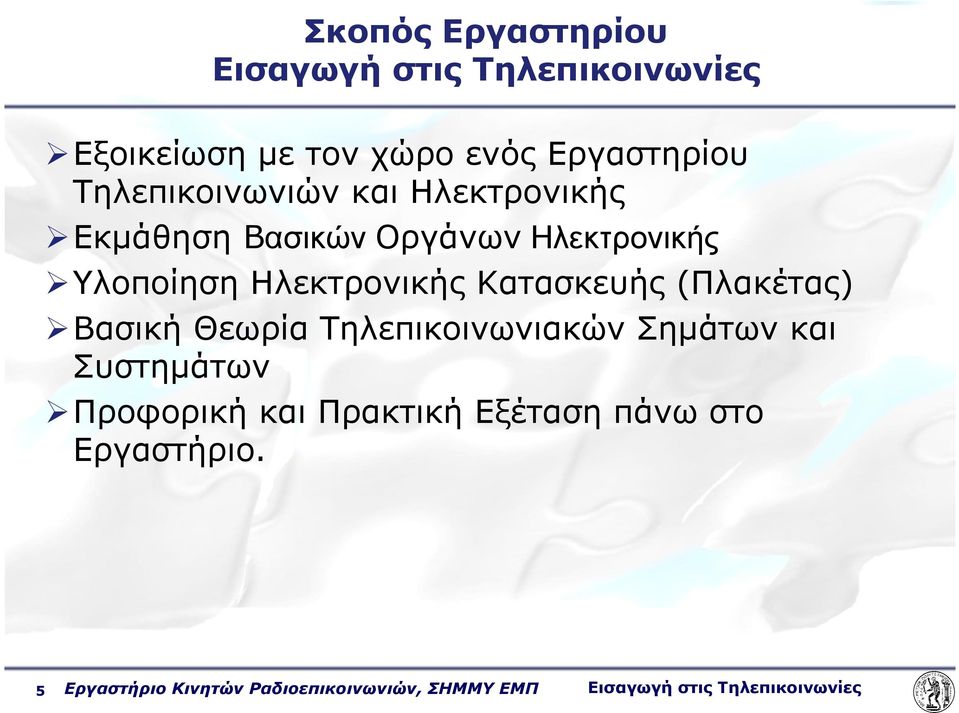

5 Σκοπός Εργαστηρίου Εισαγωγή στις Τηλεπικοινωνίες Εξοικείωση µε τον χώρο ενός Εργαστηρίου Τηλεπικοινωνιών και Ηλεκτρονικής Εκµάθηση Bασικών Οργάνων Ηλεκτρονικής Υλοποίηση Ηλεκτρονικής Κατασκευής (Πλακέτας) Βασική Θεωρία Τηλεπικοινωνιακών Σηµάτων και Συστηµάτων Προφορική και Πρακτική Εξέταση πάνω στο Εργαστήριο. 5 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

Κατασκευής (Πλακέτας) Βασική Θεωρία Τηλεπικοινωνιακών Σηµάτων και Συστηµάτων Προφορική και

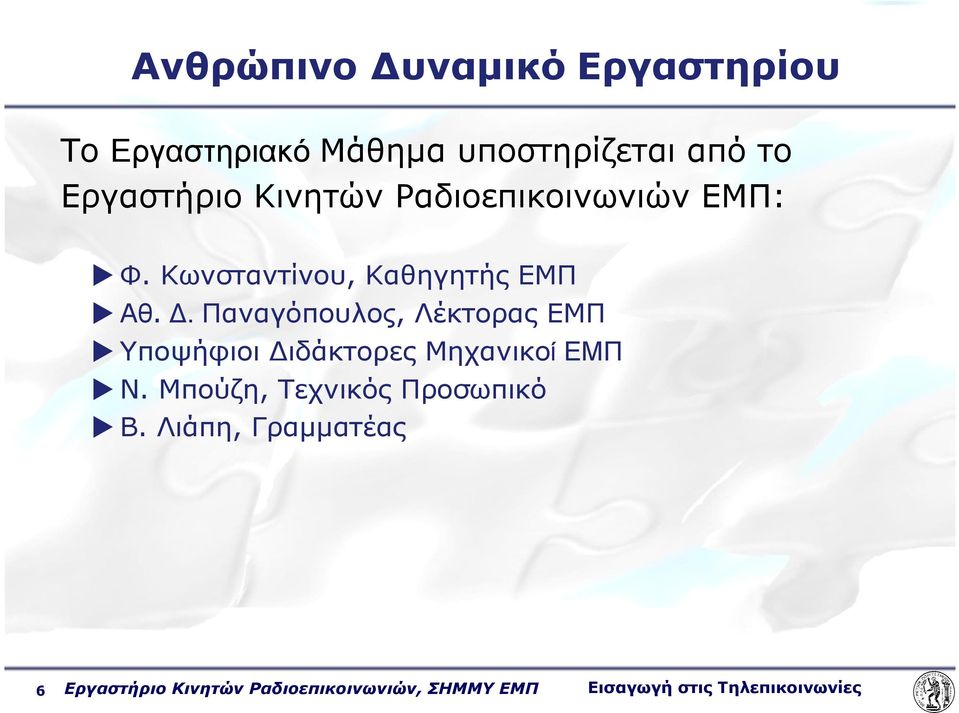

6 Εργαστήριο Τηλεπικοινωνιών Ανθρώπινο υναµικό Εργαστηρίου ΤοΕργαστηριακό Μάθηµα υποστηρίζεται από το Εργαστήριο Κινητών Ραδιοεπικοινωνιών ΕΜΠ: Φ. Κωνσταντίνου, Καθηγητής ΕΜΠ Αθ.. Παναγόπουλος, Λέκτορας ΕΜΠ Υποψήφιοι ιδάκτορες ΜηχανικοίΕΜΠ Ν. Μπούζη, Τεχνικός Προσωπικό Β. Λιάπη, Γραµµατέας 6 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

7 Περιεχόµενα Εισαγωγικού Μαθήµατος Εξοικείωση µε τον Εργαστηριακό Χώρο Υγιεινή και Τεχνική Ασφάλεια Ηλεκτροπληξία Βασικός Εξοπλισµός του Πάγκου Εργασίας Όργανα 7 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

Ηλεκτροπληξία Βασικός Εξοπλισµός του Πάγκου Εργασίας Όργανα

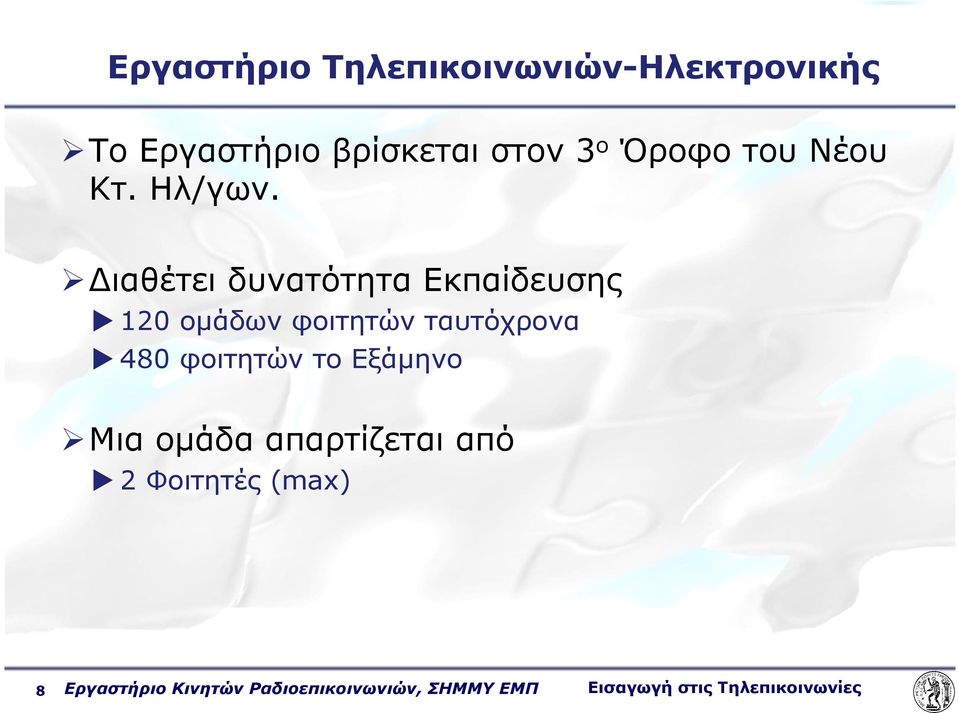

8 Εργαστήριο Τηλεπικοινωνιών-Ηλεκτρονικής Το Εργαστήριο βρίσκεται στον 3 ο Όροφο του Νέου Κτ. Ηλ/γων. ιαθέτει δυνατότητα Εκπαίδευσης 120 οµάδων φοιτητών ταυτόχρονα 480 φοιτητών το Εξάµηνο Μια οµάδα απαρτίζεται από 2 Φοιτητές (max) 8 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

ιαθέτει δυνατότητα Εκπαίδευσης 120 οµάδων φοιτητών ταυτόχρονα 480 φοιτητών

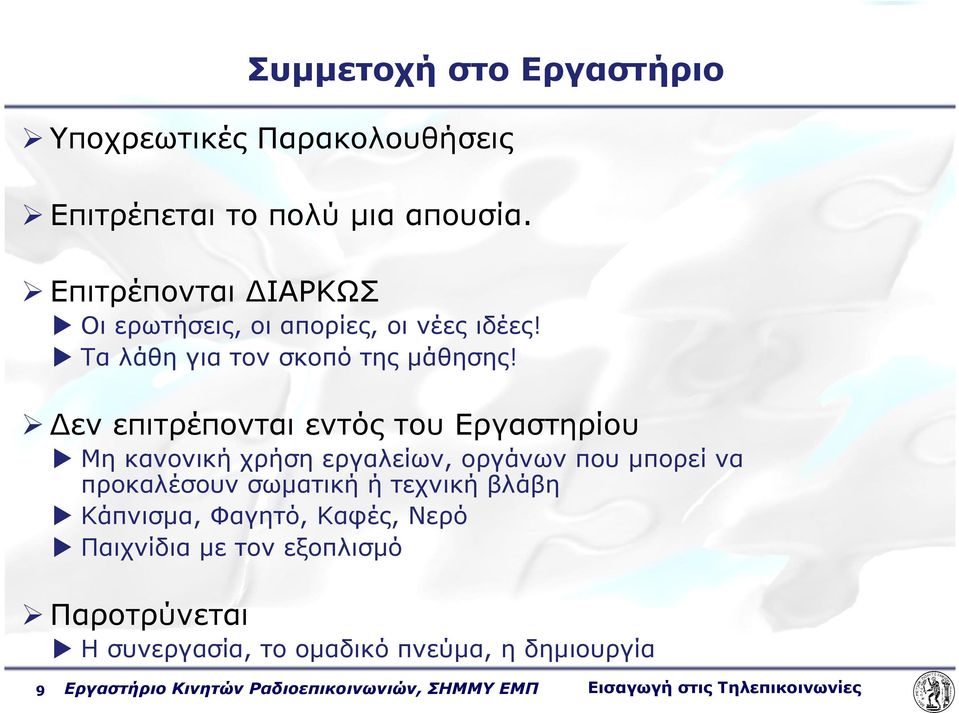

9 Συµµετοχή στο Εργαστήριο Υποχρεωτικές Παρακολουθήσεις Επιτρέπεται το πολύ µια απουσία. Επιτρέπονται ΙΑΡΚΩΣ Οι ερωτήσεις, οι απορίες, οι νέες ιδέες! Τα λάθη για τον σκοπό της µάθησης! εν επιτρέπονται εντός του Εργαστηρίου Μη κανονική χρήση εργαλείων, οργάνων που µπορεί να προκαλέσουν σωµατική ή τεχνική βλάβη Κάπνισµα, Φαγητό, Καφές, Νερό Παιχνίδια µε τον εξοπλισµό Παροτρύνεται Η συνεργασία, το οµαδικό πνεύµα, η δηµιουργία 9 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

εν επιτρέπονται εντός του Εργαστηρίου Μη κανονική χρήση εργαλείων, οργάνων που µπορεί να προκαλέσουν σωµατική ή τεχνική βλάβη

10 Πυραµίδα Μάθησης 10 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

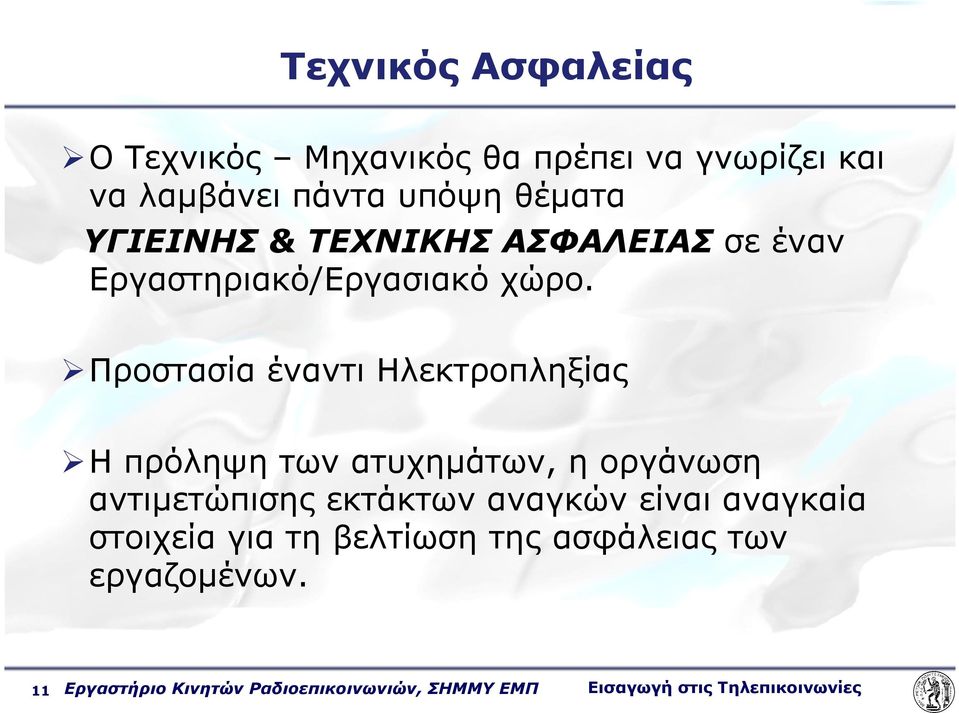

11 Τεχνικός Ασφαλείας Ο Τεχνικός Μηχανικός θα πρέπει να γνωρίζει και να λαµβάνει πάντα υπόψη θέµατα ΥΓΙΕΙΝΗΣ & ΤΕΧΝΙΚΗΣ ΑΣΦΑΛΕΙΑΣ σε έναν Εργαστηριακό/Εργασιακό χώρο. Προστασία έναντι Ηλεκτροπληξίας Η πρόληψη των ατυχηµάτων, η οργάνωση αντιµετώπισης εκτάκτων αναγκών είναι αναγκαία στοιχεία για τη βελτίωση της ασφάλειας των εργαζοµένων. 11 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

Προστασία έναντι Ηλεκτροπληξίας Η πρόληψη των ατυχηµάτων, η οργάνωση αντιµετώπισης εκτάκτων αναγκών

12 Μηχανισµός Ηλεκτροπληξίας Ηλεκτροπληξία Το ρεύµα διανύει µια πορεία εντός του σώµατος του θύµατος, ξεκινώντας από την πύληεισόδου και καταλήγοντας στην πύληεξόδου. Αν το ρεύµα εισέρχεται στο σώµα στο ένα χέρι και εξέρχεται από το άλλο, υπάρχει υψηλή πιθανότητα πρόκλησης κοιλιακής µαρµαρυγής, καθώς η καρδιά παρεµβάλλεται στη διαδροµή του ρεύµατος. 12 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

Αν το ρεύµα εισέρχεται στο σώµα στο ένα χέρι και εξέρχεται από το άλλο, υπάρχει υψηλή πιθανότητα πρόκλησης

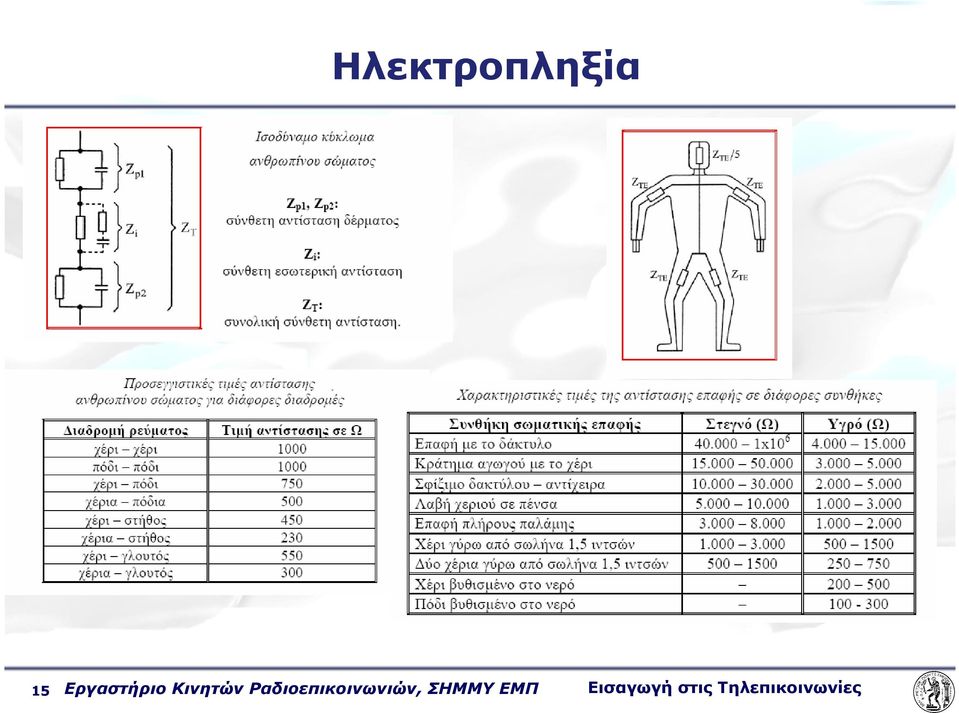

13 Ηλεκτροπληξία ηλεκτροπληξία χαρακτηρίζεται το σύνολο των βλαβών που προκαλούνται από την επίδραση του ηλεκτρικού ρεύµατος. Επιπτώσεις: Θερµικές: Εξωτερικά και Εσωτερικά Εγκαύµατα Βλάβες Ιστών όπωςοξείανεφρικήανεπάρκεια από ραβδοµυόλυση (απευθείας βλάβη των µυών από το ηλεκτρικό ρεύµα, που απελευθερώνει τοξικές για τους νεφρούς ουσίες στο αίµα) καινευρολογικέςεπιπλοκές. Αµβλύ Τραύµα από Σύσπαση Μυών 13 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

Επιπτώσεις: Θερµικές: Εξωτερικά και Εσωτερικά Εγκαύµατα Βλάβες Ιστών όπωςοξείανεφρικήανεπάρκεια από ραβδοµυόλυση

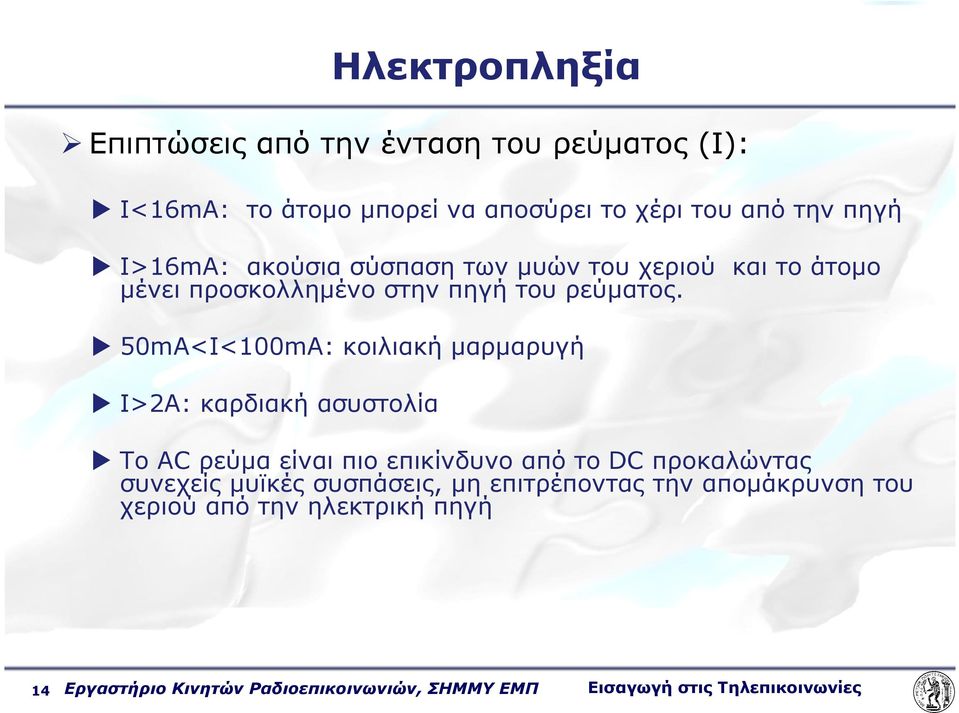

14 Ηλεκτροπληξία Επιπτώσεις από την ένταση του ρεύµατος (I): I<16mA: το άτοµο µπορεί να αποσύρει το χέρι του από την πηγή Ι>16mA: ακούσια σύσπαση των µυών του χεριού και το άτοµο µένει προσκολληµένο στην πηγή του ρεύµατος. 50mA<I<100mA: κοιλιακή µαρµαρυγή I>2A: καρδιακή ασυστολία To AC ρεύµα είναι πιο επικίνδυνο από το DC προκαλώντας συνεχείς µυϊκές συσπάσεις, µη επιτρέποντας την αποµάκρυνση του χεριού από την ηλεκτρική πηγή 14 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

50mA<I<100mA: κοιλιακή µαρµαρυγή I>2A: καρδιακή ασυστολία To AC ρεύµα είναι πιο επικίνδυνο από το DC προκαλώντας συνεχείς

15 Ηλεκτροπληξία 15 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

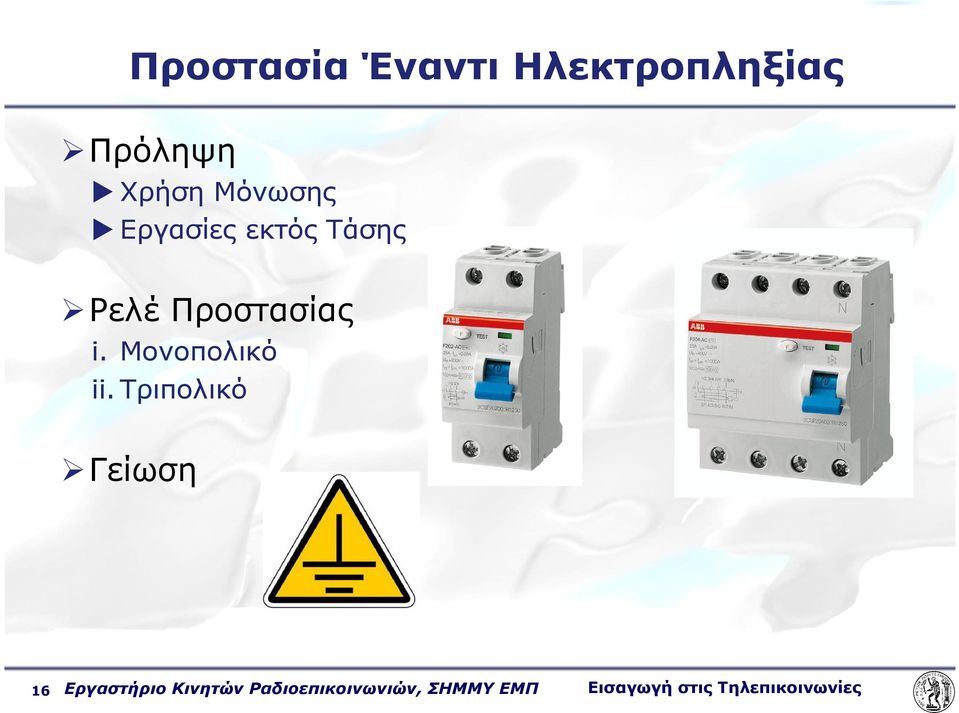

16 Προστασία Έναντι Ηλεκτροπληξίας Πρόληψη Χρήση Μόνωσης Εργασίες εκτός Τάσης Ρελέ Προστασίας i. Μονοπολικό ii. Τριπολικό Γείωση 16 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

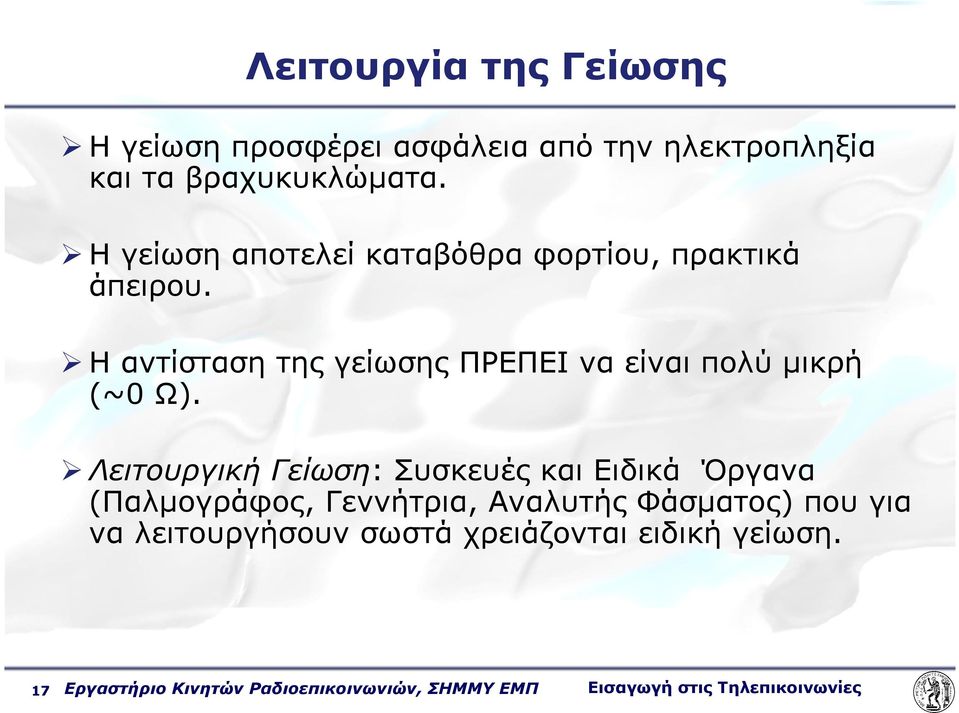

17 Λειτουργία της Γείωσης Η γείωση προσφέρει ασφάλεια από την ηλεκτροπληξία και τα βραχυκυκλώµατα. Η γείωση αποτελεί καταβόθρα φορτίου, πρακτικά άπειρου. Η αντίσταση της γείωσης ΠΡΕΠΕΙ να είναι πολύ µικρή (~0 Ω). ΛειτουργικήΓείωση: Συσκευές και Ειδικά Όργανα (Παλµογράφος, Γεννήτρια, Αναλυτής Φάσµατος) που για να λειτουργήσουν σωστά χρειάζονται ειδική γείωση. 17 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

Η αντίσταση της γείωσης ΠΡΕΠΕΙ να είναι πολύ µικρή (~0 Ω).

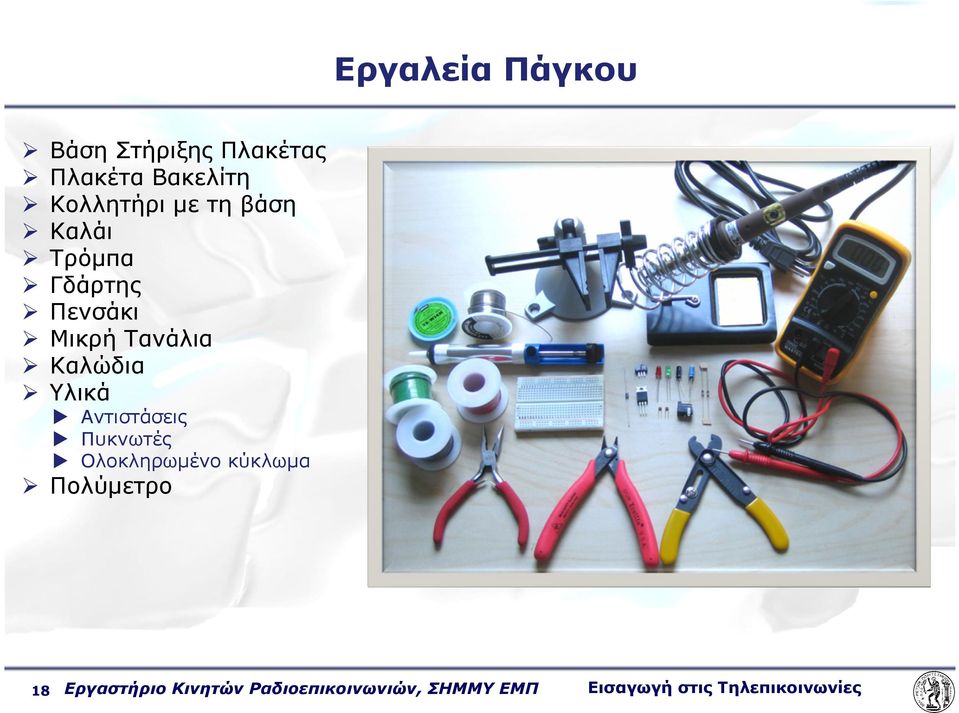

18 Εργαστήριο Τηλεπικοινωνιών Εργαλεία Πάγκου Βάση Στήριξης Πλακέτας Πλακέτα Βακελίτη Κολλητήρι µε τη βάση Καλάι Τρόµπα Γδάρτης Πενσάκι Μικρή Τανάλια Καλώδια Υλικά Αντιστάσεις Πυκνωτές Ολοκληρωµένο κύκλωµα Πολύµετρο 18 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

Καλώδια Υλικά Αντιστάσεις Πυκνωτές Ολοκληρωµένο κύκλωµα Πολύµετρο 18

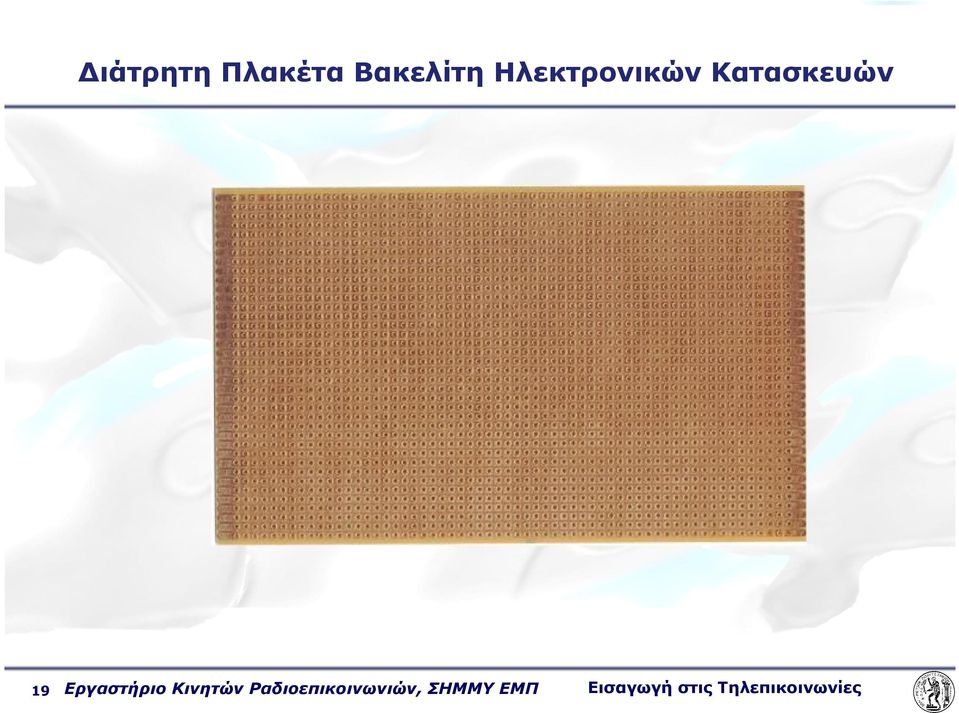

19 ιάτρητη Πλακέτα Βακελίτη Ηλεκτρονικών Κατασκευών 19 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

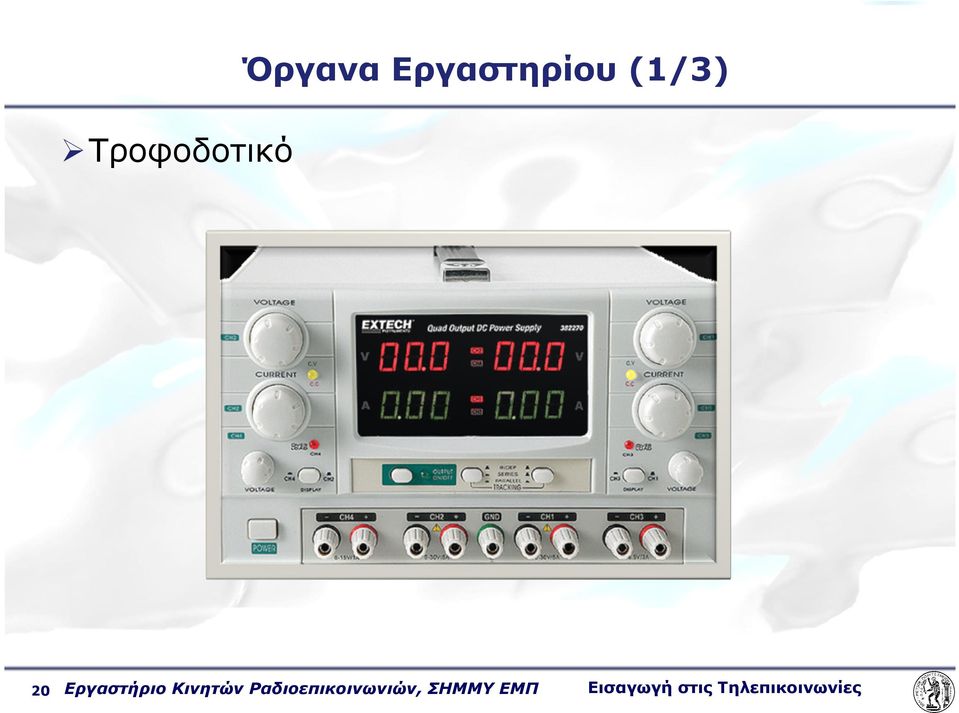

20 Τροφοδοτικό Όργανα Εργαστηρίου(1/3) 20 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

21 Παλµογράφος Όργανα Εργαστηρίου(2/3) 21 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

22 Γεννήτρια Σηµάτων Όργανα Εργαστηρίου(3/3) 22 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

23 Εργαστήριο Τηλεπικοινωνιών εν επιτρέπονται οι απουσίες. Υπάρχει αρκετός χρόνος για την υλοποίηση της Πλακέτας. Πραγµατοποιούνται Επαναληπτικά Εργαστήρια (Τέλη Αυγούστου) για αυτούς που κοπήκαν. 23 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

24 Web Page Μαθήµατος Εργαστήριο Κινητών Ραδιοεπικοινωνιών Ανακοινώσεις για το Εργαστήριο και ιαφάνειες Μαθήµατος 24 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

25 Πρόγραµµα Εργαστηρίων 25 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

26 Πρόγραµµα Εργαστηρίων 26 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

27 Στοιχεία Επικοινωνίας Φ. Κωνσταντίνου Καθηγητής ΕΜΠ Aθ. Παναγόπουλος Λέκτορας ΕΜΠ N. Μπούζης Τεχνικός Υπεύθυνος Ε..Τ.Π Εργαστήριο Κινητών Ραδιοεπικοινωνιών ΕΜΠ Παλιό Κτ. Ηλ/γων Γρ (3 ος Όροφος) τηλ Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες
