Περιεχόμενα. Condens 3000 W ZWB 28-3 C Condens 7000 W ZSBR 28-3 A Condens 7000 W ZBR 42-3 A. Επίτοιχοι λέβητες αερίου συμπύκνωσης.

Transcript

1

2

3 Περιεχόμενα Επίτοιχοι λέβητες αερίου συμπύκνωσης kw Condens 3000 W ZWB 28-3 C Condens 7000 W ZSBR 28-3 A Condens 7000 W ZBR 42-3 A 1 Επίτοιχοι λέβητες αερίου kw Gaz 4000 W ZWA 24-2 AD Gaz 7000 W ZWC MFA Gaz 7000 W ZSC 35-3 MFA 2 Επιδαπέδιος λέβητας αερίου kw Gaz 3000 F K E 3 Έμμεσα θερμαινόμενα δοχεία νερού Ηλιακοί θερμαντήρες Δοχεία αδρανείας ST... Flamco ST120/160-2E Duo Solar Duo FWS KPS, PS/R 4 Αυτόνομοι θερμοσίφωνες και ταχυθερμαντήρες l l/min S... S Therm 4000 O WR Therm 4000 S WT14 AM1 5 Θερμικά ηλιακά συστήματα Solar 5000 TF FKC-1S TSS 200 l 6 Παράρτημα Γενικοί όροι πώλησης, παράδοσης και πληρωμής 7 Bosch Τιμοκατάλογος

4 1 Επίτοιχοι λέβητες αερίου συμπύκνωσης Επίτοιχοι λέβητες αερίου συμπύκνωσης Ο επίτοιχος λέβητας αερίου Condens της Bosch προσφέρει όλα όσα μπορείτε να περιμένετε από έναν σύγχρονο λέβητα με την τεχνολογία συμπύκνωσης. Αξιοποιώντας την θερμότητα των καυσαερίων επιτυγχάνει βαθμό απόδοσης που φθάνει έως και 109%, έτσι έχετε μια σημαντική εξοικονόμηση ενέργειας, εξασφαλίζοντας παράλληλα μέγιστη άνεση στη θέρμανση και στο ζεστό νερό χρήσης. Με μια ματιά Απλή λειτουργία μέσω της προηγμένης τεχνολογίας αυτοματισμών της Bosch Απλή συντήρηση μέσω της καλής πρόσβασης του εναλλάκτη θερμότητας Συσκευές με κομψή σχεδίαση και μικρές διαστάσεις που εξοικονομούν χώρο Μικρό βάρος για ευκολότερη εγκατάσταση και υδραυλική σύνδεση Υψηλός βαθμός απόδοσης (έως και 109%) με χαμηλές εκπομπές ρύπων O επίτοιχος λέβητας Condens 3000 W διατίθεται ως μονάδα συνδυασμένης λειτουργίας (kombi) για θέρμανση και για την παραγωγή ζεστού νερού χρήσης 2 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

5 Επίτοιχοι λέβητες αερίου συμπύκνωσης 1 Condens 3000 W Condens 7000 W Απόδοση Περιγραφή Τύπος Σελίδα Επίτοιχος λέβητας κλειστού φλογοθαλάμου για θέρμανση και Ζ.Ν.Χ. Επίτοιχος λέβητας κλειστού φλογοθαλάμου για θέρμανση Επίτοιχος λέβητας κλειστού φλογοθαλάμου για θέρμανση Προσθετός εξοπλισμός για επίτοιχους λέβητες αερίου συμπύκνωσης 28 kw Condens 3000 W ZWB 28-3 C 4 28 kw Condens 7000 W ZSBR 28-3 A 8 42 kw Condens 7000 W ZBR 42-3 A Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 3

6 1 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 3000 W Condens 3000 W Επίτοιχος λέβητας συμπύκνωσης Για φυσικό αέριο και υγραέριο ZWB 28-3 C Με μια ματιά Υψηλή απόδοση (109%) μέσω του εναλλάκτη θερμότητας αλουμινίου-πυριτίου Απλή εγκατάσταση και υδραυλική σύνδεση με χαμηλό βάρος, απλή εγκατάσταση των αυτοματισμών Οι λέβητες είναι εξοπλισμένοι με τη Bosch Heatronic 3 και νέο δίαυλο επικοινωνίας (HT- BUS) για μεγάλο εύρος εφαρμογών Εξαιρετικά αθόρυβη λειτουργία χάρη στην πρόσθετη ηχομόνωση και τα υψηλής ποιότητας εξαρτήματα 4 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

7 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 3000 W Εσωτερικό συσκευής/περιεχόμενο 1 1 Λέβητας συμπύκνωσης με ενσωματωμένο δοχείο διαστολής, πλακοειδή εναλλάκτη ζεστού νερού χρήσης, μανόμετρο, βαλβίδα ασφαλείας και κυκλοφορητή. 2 Εναλλάκτης θερμότητας από κράμα αλουμίνιουπυριτίου (Al-Si) προσφέρει μέγιστη απόδοση έως και 109 %. 3 Bosch Heatronic 3 διασφαλίζει τον εύκολο χειρισμό και τη διάγνωση βλαβών της μονάδας. 4 Κυκλοφορητής 3ταχυτήτων καθιστά δυνατή την ακριβή ρύθμιση στις αντίστοιχες υδραυλικές συνθήκες της εγκατάστασης. Περιεχόμενο Σελίδα Περιγραφή συσκευής /Εξοπλισμός /Τεχνικά χαρακτηριστικά 6 Τεχνικό σχέδιο/τιμές 7 Καπναγωγοί Condens 3000 W 22 Αυτοµατισµοί και θερµοστάτες χώρου Condens 3000 W 25 Παρελκόμενα 26 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 5

8 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 3000 W Περιγραφή συσκευής / Εξοπλισμός / Τεχνικά χαρακτηριστικά 1 Περιγραφή συσκευής Επίτοιχος λέβητας αερίου συμπύκνωσης κεντρικής θέρμανσης για φυσικό αέριο και υγραέριο Υψηλή απόδοση (109%) μέσω του εναλλάκτη θερμότητας αλουμινίου-πυριτίου και της τεχνολογίας συμπύκνωσης Εναλλάκτης θερμότητας από κράμα αλουμίνιουπυριτίου Αυτόματη αυξομείωση της ισχύος του καυστήρα για τη θέρμανση και το μπόιλερ Κυκλοφορητής 3 ταχυτήτων Κατάλληλος για λειτουργία σε χαμηλές θερμοκρασίες και για ενδοδαπέδια θέρμανση Σήμανση 3 αστέρων για την παραγωγή ζεστού νερού χρήσης Εξοπλισμός Δοχείο διαστολής, πλακοειδής εναλλάκτης ζεστού νερού χρήσης, μανόμετρο, βαλβίδα ασφαλείας και κυκλοφορητής 3 ταχυτήτων Συμβατός σε παράλληλη λειτουργία με ηλιακό θερμοσιφωνικό σύστημα με το ηλιακό Solar KIT της Bosch Bosch Heatronic 3 διασφαλίζει τον εύκολο χειρισμό και τη διάγνωση βλαβών της μονάδας Οθόνη LED για τη αναφορά της θερμοκρασίας προσαγωγής, βλαβών και την κατάσταση λειτουργίας του λέβητα Σημείωση Για προσθετές πληροφορίες, ανατρέξτε στο ειδικό εγχειρίδιο για τους επίτοιχους λέβητες συμπύκνωσης. Τεχνικά χαρακτηριστικά ZWB28-3C Eλαχ. θερμική ισχύς (40/30 C) kw 8,1 Mεγ. θερμική ισχύς (40/30 C) kw 21,8 Eλαχ. θερμική ισχύς (80/60 C) kw 7,3 Ονομ. θερμική φόρτιση kw 20,8 Mεγ. θερμοκρασία προσαγωγής C 90 Προσαγωγή και επιστροφή θέρμανσης ίντσες R 3/4 Δοχείο διαστολής (Περιεχόμενο) l 8 Σύνδεση αερίου ίντσες R 3/4 Σύνδεσμος εξαρτημάτων καυσαερίων Ø mm 80/125, 60/100 Ηλεκτρική σύνδεση VAC 230 Ηλεκτρική σύνδεση Hz 50 Hλεκτρική κατανάλωση W 125 Κατηγορία προστασίας IP IP X4D Βαθμός απόδοσης % 109 Πλάτος mm 400 Ύψος mm 850 Βάθος mm 370 Καθαρό βάρος kg 44 6 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

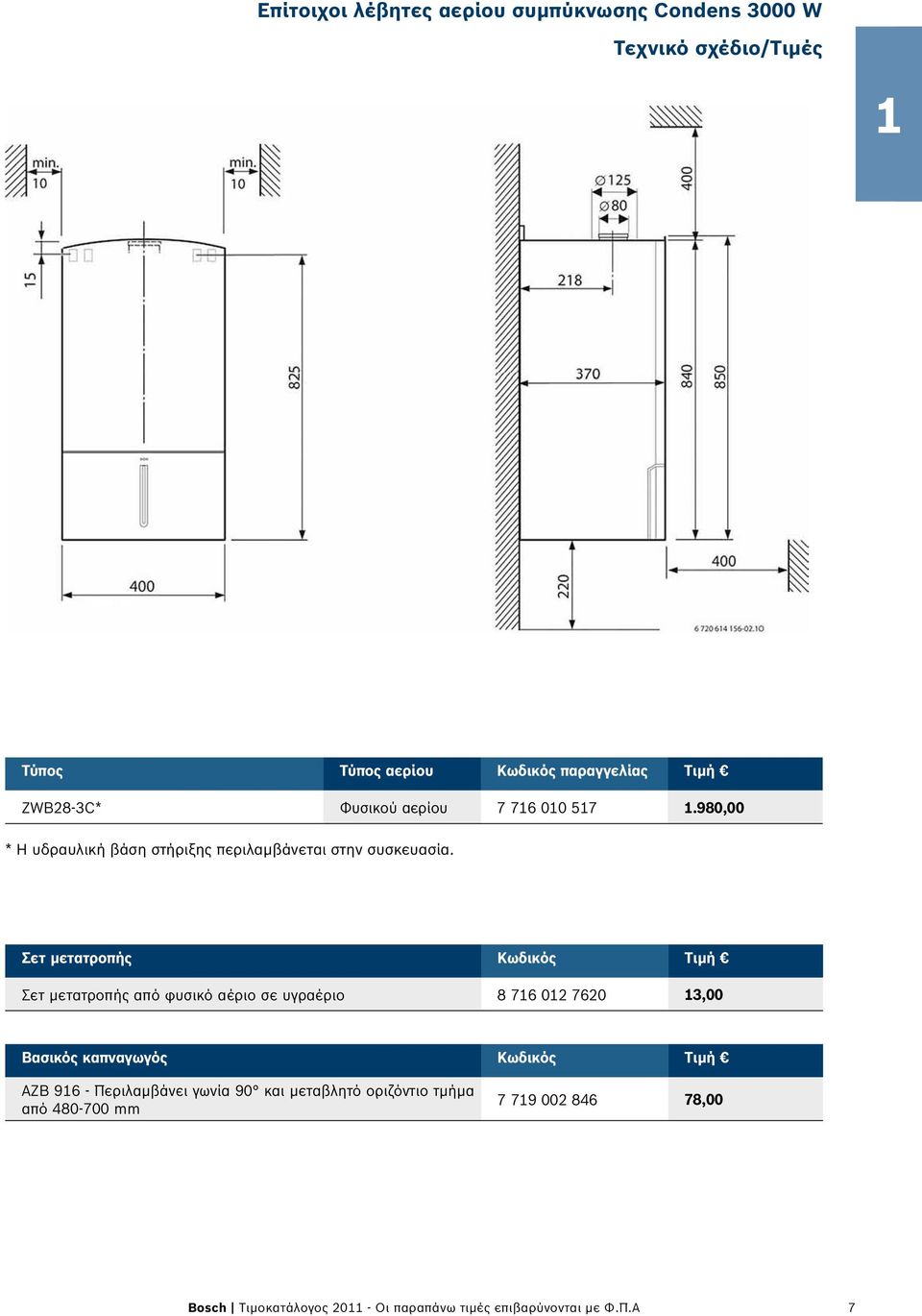

9 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 3000 W Τεχνικό σχέδιο/τιμές 1 Τύπος Τύπος αερίου Κωδικός παραγγελίας Τιμή ZWB28-3C* Φυσικού αερίου ,00 * Η υδραυλική βάση στήριξης περιλαμβάνεται στην συσκευασία. Σετ μετατροπής Κωδικός Τιμή Σετ μετατροπής από φυσικό αέριο σε υγραέριο ,00 Βασικός καπναγωγός Κωδικός Τιμή ΑΖB Περιλαμβάνει γωνία 90 και μεταβλητό οριζόντιο τμήμα από mm ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 7

10 1 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Condens 7000 W Επίτοιχος λέβητας συμπύκνωσης Για φυσικό αέριο και υγραέριο ZSBR 28-3 A Με μια ματιά Άριστος συνδυασμός με ηλιακά συστήματα χάρη στη νέα γενιά αυτοματισμών Εξοπλισμένος με Bosch Heatronic 3 με νέο δίαυλο επικοινωνίας (HT- BUS) για μεγάλο εύρος εφαρμογών Απλή εγκατάσταση και υδραυλική σύνδεση, απλή εγκατάσταση αυτοματισμών Υψηλή απόδοση (έως 109%) μέσω του εναλλάκτη θερμότητας αλουμινίου-πυριτίου σε συνδυασμό με την τεχνολογία συμπύκνωσης Εξαιρετικά αθόρυβη λειτουργία χάρη στην πρόσθετη ηχομόνωση και τα υψηλής ποιότητας εξαρτήματα Δυνατότητα σύνδεσης με έμμεσα θερμαινόμενα δοχεία νερού ST και Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

11 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Εσωτερικό συσκευής/περιεχόμενο 1 1 Λέβητας συμπύκνωσης με ενσωματωμένο δοχείο διαστολής, μανόμετρο, βαλβίδα ασφαλείας και με ενσωματωμένη τρίοδη βάνα για τη σύνδεση ενός έμμεσα θερμαινόμενου δοχείου. 2 Εναλλάκτης θερμότητας από κράμα αλουμίνιοπυρίτιο (Al-Si) προσφέρει μέγιστη απόδοση και εξοικονόμηση ενέργειας. 3 Ηλεκτρονικός κυκλοφορητής χαμηλής ηλεκτρικής κατανάλωσης, καθιστά δυνατή την ακριβή ρύθμιση στις αντίστοιχες υδραυλικές συνθήκες της εγκατάστασης (ZSBR 28-3). 4 Heatronic 3 διασφαλίζει τον εύκολο χειρισμό και τη διάγνωση βλαβών της μονάδας. Περιεχόμενο Σελίδα Περιγραφή συσκευής /Εξοπλισμός /Τεχνικά χαρακτηριστικά 10 Τεχνικό σχέδιο/τιμές 11 ZSΒR...με ένα κύκλωμα θέρμανσης και εξωτερικό μπόιλερ 12 ZSΒR...με ένα κύκλωμα θέρμανσης με υδραυλική γέφυρα και εξωτερικό μπόιλερ 12 ZSΒR...με κεντρικό ηλιακό σύστημα και ένα κύκλωμα θέρμανσης 13 ZSΒR...με σύστημα ηλιακής υποστήριξης και ένα κύκλωμα θέρμανσης με τρίοδο βάνα. 13 Καπναγωγοί Condens 7000 W 22 Αυτοµατισµοί και θερµοστάτες χώρου Condens 7000 W 25 Παρελκόμενα 26 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 9

12 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Περιγραφή συσκευής / Εξοπλισμός / Τεχνικά χαρακτηριστικά 1 Περιγραφή συσκευής Επίτοιχος λέβητας αερίου συμπύκνωσης κεντρικής θέρμανσης για φυσικό αέριο και υγραέριο Αυτόματη αυξομείωση της ισχύος του καυστήρα για τη θέρμανση και το μπόιλερ Εναλλάκτης αλουμινίου-πυριτίου (χυτό) Κατάλληλος για λειτουργία σε χαμηλές θερμοκρασίες και για ενδοδαπέδια θέρμανση Ομόκεντρη σύνδεση αγωγού καυσαερίων /αέρα καύσης με ενσωματωμένες οπές ελέγχου Δυνατότητα εγκατάστασης αυτοματισμού αντιστάθμισης Εσωτερικό κύκλωμα προτεραιότητας ζεστού νερού χρήσης (ενσωματωμένη βαλβίδα παράκαμψης) Εξοπλισμός Ανοξείδωτος καυστήρας προανάμιξης Συνεχώς ελεγχόμενη βαλβίδα αερίου (αέριο/ έλεγχος αέρα), συσκευή ασφαλείας σύμφωνα με το EN 12828, θερμικό ασφαλείας θερμοκρασίας καυσαερίων (120 C) Μονάδα ελέγχου: Bosch Heatronic 3, συμβατό σύστημα BUS Δοχείο διαστολής, κυκλοφορητής, αυτόματο εξαεριστικό, μονόμετρο, βαλβίδα ασφαλείας Οθόνη LED για τη αναφορά της θερμοκρασίας προσαγωγής, βλαβών και την κατάσταση λειτουργίας του λέβητα Σημείωση Λειτουργία της μονάδας μόνο με τα εγκεκριμένα συστήματα καπναγωγών της εταιρίας μας. Τεχνικά χαρακτηριστικά ZSBR28-3 A Eλαχ. θερμική ισχύς (40/30 C) kw 7,1 Mεγ. θερμική ισχύς (40/30 C) kw 27,7 Eλαχ. θερμική ισχύς (80/60 C) kw 6,4 Mεγ. θερμική ισχύς (80/60 C) kw 26,1 Ονομ. θερμική φόρτιση kw 26,6 Mεγ. θερμοκρασία προσαγωγής C 90 Προσαγωγή και επιστροφή θέρμανσης ίντσες R 3/4 Προσαγωγή και επιστροφή μποιλερ ίντσες R 1/2 Δοχείο διαστολής (Περιεχόμενο) l 12 Σύνδεση αερίου ίντσες R 3/4 Σύνδεση αερίου mm 12 Σύνδεσμος εξαρτημάτων καυσαερίων Ø mm 80/125, 60/100 Ηλεκτρική σύνδεση VAC 230 Ηλεκτρική σύνδεση Hz 50 Hλεκτρική κατανάλωση W 119 Κατηγορία προστασίας IP X4D Βαθμός απόδοσης % 109 Πλάτος mm 440 Ύψος mm 850 Βάθος mm 360 Καθαρό βάρος kg Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

13 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Τεχνικό σχέδιο/τιμές 1 1 Πρόσθετη ηχομόνωση Τύπος Τύπος αερίου Κωδικός παραγγελίας Τιμή ZSBR28-3 A* Φυσικού αερίου ,00 * Η υδραυλική βάση στήριξης δεν περιλαμβάνεται στην συσκευασία. Βλέπε σελ. 27 Σετ μετατροπής Κωδικός Τιμή Σετ μετατροπής από φυσικό αέριο σε υγραέριο ,00 Βασικός καπναγωγός Κωδικός Τιμή ΑΖB Περιλαμβάνει γωνία 90 και μεταβλητό οριζόντιο τμήμα από mm ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 11

14 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Παραδείγματα υδραυλικών εγκαταστάσεων 1 ZSΒR...με ένα κύκλωμα θέρμανσης και εξωτερικό μπόιλερ. 1 ZSΒR 28-3 με ένα κύκλωμα θέρμανσης, ψηφιακή αντιστάθμιση θερμοκρασιών FW100 και εξωτερικό μπόιλερ. ZSΒR...με ένα κύκλωμα θέρμανσης με υδραυλική γέφυρα και εξωτερικό μπόιλερ. 12 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

15 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Τεχνικό σχέδιο/τιμές 1 ZSΒR...με κεντρικό ηλιακό σύστημα και ένα κύκλωμα θέρμανσης. ZSΒR...με σύστημα ηλιακής υποστήριξης και ένα κύκλωμα θέρμανσης με τρίοδο βάνα. Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 13

16 1 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Condens 7000 W Επίτοιχος λέβητας συμπύκνωσης Για φυσικό αέριο & υγραέριο ZBR 42-3 A Με μια ματιά Άριστος συνδυασμός με ηλιακά συστήματα χάρη στη νέα γενιά αυτοματισμών Εξοπλισμένος με Bosch Heatronic 3 και νέο δίαυλο επικοινωνίας (HT- BUS) για μεγάλο εύρος εφαρμογών Απλή εγκατάσταση και υδραυλική σύνδεση με χαμηλό βάρος, απλή εγκατάσταση αυτοματισμών Υψηλή απόδοση (έως 109%) μέσω του εναλλάκτη θερμότητας αλουμινίου-πυριτίου και της τεχνολογίας συμπύκνωσης Εξαιρετικά αθόρυβη λειτουργία χάρη στην πρόσθετη ηχομόνωση και τα υψηλής ποιότητας εξαρτήματα 14 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

17 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Εσωτερικό συσκευής/περιεχόμενο 1 1 Εναλλάκτης θερμότητας από κράμα αλουμίνιουπυριτίου (Al-Si) προσφέρει υψηλό βαθμό απόδοσης. Το άνοιγμα επιθεώρησης στο μπροστινό μέρος επιτρέπει την εύκολη επιθεώρηση σε ελάχιστο χρόνο. 2 Υποδοχή για την εγκατάσταση κυκλοφορητή θερμανσης. 3 Ο ηλεκτρονικός εγκέφαλος Bosch Heatronic 3 εγγυάται την απλή λειτουργία της μονάδας. Όλες οι σχετικές θερμοκρασίας και λειτουργίες μπορούν να ελεγχθούν χρησιμοποιώντας την οθόνη πολλαπλών λειτουργιών.προαιρετική επιλογή εγκατάστασης ελεγκτών αντιστάθμισης (FW 100/FW 200). Περιεχόμενο Σελίδα Τεχνικό σχέδιο/τιμές 17 ZΒR...με ένα κύκλωμα θέρμανσης 18 ZΒR...με ένα κύκλωμα θέρμανσης και εξωτερικό μπόιλερ 18 ZBR...με υδραυλική γέφυρα, τρία κυκλώματα θέρμανσης με τρίοδο βάνα και ένα κύκλωμα θέρμανσης χωρίς τρίοδο βάνα 19 ZBR... με υδραυλική γέφυρα, εξωτερικό μποιλερ μετά την υδραυλική γέφυρα και ένα κύκλωμα θέρμανσης με τρίοδο βάνα 19 ZBR... για αλληλουχία τεσσάρων λεβήτων, εξωτερικό μπόιλερ και ένα κύκλωμα θέρμανσης. 20 ZBR...κεντρικό ηλιακό σύστημα ζεστού νερού χρήσης και υδραυλική γέφυρα 20 ZBR... με σύστημα ηλιακής υποστήριξης θέρμανσης και ένα κύκλωμα θέρμανσης με τρίοδο βάνα. 21 Καπναγωγοί Condens 7000 W 22 Αυτοµατισµοί και θερµοστάτες χώρου Condens 7000 W 25 Παρελκόμενα 26 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 15

18 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Περιγραφή συσκευής / Εξοπλισμός / Τεχνικά χαρακτηριστικά 1 Περιγραφή συσκευής Επίτοιχος λέβητας αερίου συμπύκνωσης κεντρικής θέρμανσης για φυσικό αέριο και υγραέριο Αυτόματη αυξομείωση της ισχύος του καυστήρα για τη θέρμανση και το εξωτερικό μπόιλερ Εναλλάκτης αλουμινίου-πυριτίου (χυτό) Κατάλληλος για λειτουργία σε χαμηλές θερμοκρασίες και για ενδοδαπέδια θέρμανση Ομόκεντρη σύνδεση καυσαερίων /αέρα καύσης με ενσωματωμένες οπές ελέγχου Δυνατότητα εγκατάστασης αυτοματισμού αντιστάθμισης ή χρονοδιακόπτη Εξοπλισμός Ανοξείδωτος καυστήρας προανάμιξης Συνεχώς ελεγχόμενη βαλβίδα αερίου (αέριο/ έλεγχος αέρα), συσκευή ασφαλείας σύμφωνα με το EN 12828, θερμικό ασφαλείας θερμοκρασίας καυσαερίων (120 C) Μονάδα ελέγχου: Bosch Heatronic 3, συμβατό σύστημα BUS Μανόμετρο, βαλβίδα ασφαλείας Οθόνη LED για την αναφορά της θερμοκρασίας προσαγωγής και την κατάσταση λειτουργίας Υποδοχή για την εγκατάσταση κυκλοφορητή (ο κυκλοφορητής είναι πρόσθετος εξοπλισμός) Σημείωση Για πρόσθετες πληροφορίες, ανατρέξτε στο ειδικό εγχειρίδιο για τους επίτοιχους λέβητες συμπύκνωσης Τεχνικά χαρακτηριστικά ZBR42-3 A Eλαχ. θερμική ισχύς (40/30 C) kw 10,2 Mεγ. θερμική ισχύς (40/30 C) kw 40,8 Eλαχ. θερμική ισχύς (80/60 C) kw 9,3 Mεγ. θερμική ισχύς (80/60 C) kw 40,8 Ονομ. θερμική φόρτιση kw 40 Mεγ. θερμοκρασία προσαγωγής C 90 Προσαγωγή και επιστροφή θέρμανσης ίντσες R 1 Σύνδεση αερίου ίντσες R 3/4 Σύνδεσμος εξαρτημάτων καυσαερίων Ø mm 80/125 Ηλεκτρική σύνδεση VAC 230 Ηλεκτρική σύνδεση Hz 50 Hλεκτρική κατανάλωση W 92 Κατηγορία προστασίας IP IP X4D Βαθμός απόδοσης βάση DIN 4702 % 106 Πλάτος mm 440 Ύψος mm 850 Βάθος mm 350 Καθαρό βάρος kg Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

19 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Τεχνικό σχέδιο/τιμές 1 Τύπος Τύπος αερίου Κωδικός παραγγελίας Τιμή ZBR42-3 A* Φυσικού αερίου ,00 * Η υδραυλική βάση στήριξης δεν περιλαμβάνεται στην συσκευασία. Βλέπε σελ. 27 * Για τον λέβητα ZBR 42-3 πρεπει να παραγγελθεί ο κυκλοφορητής ξεχωριστά! Σετ μετατροπής Κωδικός Τιμή Σετ μετατροπής από φυσικό αέριο σε υγραέριο ,00 Κυκλοφορητές Κωδικός Τιμή Ηλεκτρονικός κυκλοφορητής με φις ,00 Κυκλοφορητής 3 ταχυτήτων με φις ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 17

20 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Παραδείγματα υδραυλικών εγκαταστάσεων 1 ZΒR...με ένα κύκλωμα θέρμανσης 1 2 Κύκλωμα ενδοδαπέδιας θέρμανσης άνω των 1000 l/h Κύκλωμα θέρμανσης άνω των 1000 l/h ZΒR...με ένα κύκλωμα θέρμανσης και εξωτερικό μπόιλερ 1 με ψηφιακή αντιστάθμιση θερμοκρασιών FW Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

21 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Παραδείγματα υδραυλικών εγκαταστάσεων 1 ZBR...με υδραυλική γέφυρα, τρία κυκλώματα θέρμανσης με τρίοδο βάνα και ένα κύκλωμα θέρμανσης χωρίς τρίοδο βάνα 1 Προαιρετικά ZBR... με υδραυλική γέφυρα, εξωτερικό μποιλερ μετά την υδραυλική γέφυρα και ένα κύκλωμα θέρμανσης με τρίοδο βάνα Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 19

22 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Παραδείγματα υδραυλικών εγκαταστάσεων 1 ZBR... για αλληλουχία τεσσάρων λεβήτων, εξωτερικό μπόιλερ και ένα κύκλωμα θέρμανσης. ZBR...κεντρικό ηλιακό σύστημα ζεστού νερού χρήσης και υδραυλική γέφυρα 20 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

23 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 7000 W Παραδείγματα υδραυλικών εγκαταστάσεων 1 ZBR... με σύστημα ηλιακής υποστήριξης θέρμανσης και ένα κύκλωμα θέρμανσης με τρίοδο βάνα. Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 21

24 Καπναγωγοί Condens 3000 W & Condens 7000 W Ομόκεντροι καπναγωγοί (Φ 60/100 mm) 1 Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Αντάπτορας κάθετου καπναγωγού από Φ 80/125 σε Φ 60/100 AZB ,00 Βασικός καπναγωγός οριζόντιας απαγωγής Φ 60/100. Περιλαμβάνει γωνία 90 και μεταβλητό οριζόντιο τμήμα από mm AZB ,00 Βασικός καπναγωγός κάθετης απαγωγής Φ 60/100 AZB ,00 Γωνία 45 Φ 60/100, 2 τεμάχια AZB ,00 Γωνία 90 Φ 60/100, 1 τεμάχιο AZB ,00 Προέκταση καπναγωγού Φ 60/100, Μήκος L = 1000 mm AZB ,00 Προέκταση καπναγωγού Φ 60/100, Μήκος L = 500 mm AZB ,00 22 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

25 Καπναγωγοί Condens 3000 W & Condens 7000 W Διαχωριστικά και καπναγωγοί (Φ 80 mm) Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Τελική απόληξη Ø 80 κιτ κάθετου καπναγωγού AZ ,00 1 Τελική απόληξη Ø 80 κιτ οριζόντιου καπναγωγού AZ ,00 Αντάπτορας κάθετου καπναγωγού Ø 80 AZ ,00 Προέκταση καπναγωγού Φ 80 Μήκος L = 500 mm AZB ,00 Προέκταση καπναγωγού Φ 80 Μήκος L = 1000 mm AZB ,00 Προέκταση καπναγωγού Φ 80 Μήκος L = 2000 mm AZB ,00 Γωνία 90, Φ 80, 1 τεμάχιο AZB ,00 Γωνία 45, Φ 80, 1 τεμάχιο AZB ,00 Διαχωριστικά αέρα/ καπναέρια Φ 80/80 AZB ,00 Βασικός καπναγωγός ευθύγραμμος αγωγός μήκους 1000 mm, διατομής Ø 80 με τελική απόληξη AZ ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 23

26 Καπναγωγοί Condens 3000 W & Condens 7000 W Ομόκεντροι καπναγωγοί (Φ 80/125 mm) 1 Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Βασικός καπναγωγός οριζόντιας απαγωγής, Φ 80/125 Περιλαμβάνει γωνία 90 και μεταβλητό οριζόντιο τμήμα από 1000 mm. AZB ,00 Προέκταση καπναγωγού Φ 80/125 Μήκος L = 500 mm AZB604/ ,00 Προέκταση καπναγωγού Φ 80/125 Μήκος L = 1000 mm AZB605/ ,00 Προέκταση καπναγωγού Φ 80/125 Μήκος L = 2000 mm AZB606/ ,00 Γωνία 90 Φ 80/125 1 τεμάχιο AZB607/ ,00 Γωνία 45 Φ 80/125, 2 τεμάχια AZB608/ ,00 Βασικός καπναγωγός κάθετης απαγωγής Φ 80/125 AZB ,00 Ειδικό εξάρτημα για σύνδεση σε κεντρική καμινάδα Φ 80/125 AZB ,00 24 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

27 Αυτοματισμοί και θερμοστάτες χώρου Condens 3000 W & Condens 7000 W Θερμοστάτες χώρου Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Ψηφιακός θερμοστάτης χώρου, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Ένδειξη βλαβών στην οθόνη. FR ,00 1 Ψηφιακός χρονοθερμοστάτης χώρου με εβδομαδιαίο προγραμματισμό, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Ένδειξη βλαβών στην οθόνη. FR ,00 Ψηφιακός χρονοθερμοστάτης χώρου με εβδομαδιαίο προγραμματισμό θέρμανσης, προγραμματισμό ζεστού νερού χρήσης, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Ένδειξη βλαβών στην οθόνη. Ασύρματος ψηφιακός χρονοθερμοστάτης χώρου με εβδομαδιαίο προγραμματισμό θέρμανσης, προγραμματισμό ζεστού νερού χρήσης, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Ένδειξη βλαβών στην οθόνη. FR ,00 FR110F ,00 Αντισταθμίσεις Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Ψηφιακή αντιστάθμιση θερμοκρασιών με εβδομαδιαίο προγραμματισμό θέρμανσης, προγραμματισμό ζεστού νερού χρήσης, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Ένδειξη βλαβών στην οθόνη. FW ,00 Χειριστήριο αντιστάθμισης με ένδειξη θερμοκρασίας χώρου και βλαβών στην οθόνη. FB ,00 Ψηφιακή αντιστάθμιση θερμοκρασιών με εβδομαδιαίο προγραμματισμό θέρμανσης, προγραμματισμό ζεστού νερού χρήσης, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Για 2 κυκλώματα θέρμανσης. Ένδειξη βλαβών στην οθόνη. Χειριστήριο αντιστάθμισης με εβδομαδιαίο προγραμματισμό θέρμανσης, με ένδειξη θερμοκρασίας χώρου και βλαβών στην οθόνη. FW ,00 FB ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 25

28 Αυτοματισμοί και θερμοστάτες χώρου Condens 3000 W & Condens 7000 W Πίνακες συνδέσεων & Παρελκόμενα 1 Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Πίνακας αλληλουχίας έως και 4 λεβήτων με Bosch Heatronic III σε συνεργασία με FW200. ICM ,00 Πίνακας για σύνδεση επιπλέων αυτοματισμών όπως: τρίοδη ηλεκτροκίνητη βάνα ανάμιξης, επιπλέον κυκλοφορητή, αισθητήριο προσαγωγής. Απαραίτητο εξάρτημα για σύνδεση με ενδοδαπέδια θέρμανση. Πίνακας ελέγχου ηλιακού συστήματος για παραγωγή ζεστού νερού χρήσης. Σε συνδυασμό με Bosch Heatronic III και FR 110, FW100, FW200. Παραδίδεται μαζί με τα αισθητήρια μπόιλερ και ηλιακού συλλέκτη. Πίνακας για σύνδεση επιπλέων αυτοματισμών όπως: τρίοδη ηλεκτροκίνητη βάνα ανάμιξης, επιπλέον κυκλοφορητή, αισθητήριο προσαγωγής. Απαραίτητο εξάρτημα για σύνδεση με ενδοδαπέδια θέρμανση (για 2 κυκλώματα θέρμανσης). Πίνακας ελέγχου ηλιακού συστήματος για παραγωγή ζεστού νερού χρήσης και υποστήριξη θέρμανσης. Σε συνδυασμό με Bosch Heatronic III και FR 110, FW100, FW200. Παραδίδεται μαζί με τα αισθητήρια μπόιλερ και ηλιακού συλλέκτη. IPM ,00 ISM ,00 IPM ,00 ISM ,00 Παρελκόμενα Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Θερμοστάτης επαφής για ενδοδαπέδια θέρμανση, εύρος ρύθμισης C TB ,00 Αισθητήριο προσαγωγής για υδραυλική γέφυρα. VF ,00 Αισθητήριο μπόιλερ Bosch HT III SF ,00 26 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

29 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 3000 W & Condens 7000 W Παρελκόμενα Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Υδραυλική βάση για Condens 7000 W (ZBSR 28-3) για σύνδεση προσαγωγής/ επιστροφής θέρμανσης R 3/4 και υποδοχή σύνδεσης R 3/4 για φυσικό αέριο. NR ,00 1 Υδραυλική βάση για Condens 7000 W (ZBR 42-3) για σύνδεση προσαγωγής/ επιστροφής θέρμανσης R 1 και υποδοχή σύνδεσης R 3 / 4 για φυσικό αέριο NR ,00 Ειδικό κάλυμμα για τοποθέτηση κάτω από τη συσκευή με μπόιλερ ST 120/ ST 160 NR ,00 Αισθητήριο προσαγωγής για υδραυλική γέφυρα VF ,00 Σετ καθαρισμού για Condens 3000 W (ZWB 28-3) NR ,00 Σετ καθαρισμού για Condens 3000 W (ZWB 28-3) NR ,00 Σετ βούρτσες καθαρισμού και φλάντζες για Condens 7000 W NR ,00 Λάμα καθαρισμού για Condens 7000 W NR ,00 Ηλεκτρονικός κυκλοφορητής με φις για Condens 7000 W (ZBR 42-3) NR ,00 Κυκλοφορητής 3 ταχυτήτων με φις για Condens 7000 W (ZBR 42-3) NR ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 27

30 Επίτοιχοι λέβητες αερίου συμπύκνωσης Condens 3000 W & Condens 7000 W Υδραυλικές γέφυρες WST... 1 Περιγραφή Κωδικός παραγγελίας Τιμή WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 3,0 m3/h, Σύνδεση 1 Βάνα εκκένωσης Θερμική μόνωση WST ,00 WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 5,0 m3/h, Σύνδεση 1 1/4 Βάνα εκκένωσης Θερμική μόνωση WST ,00 WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 7,0 m3/h, Σύνδεση 1 1/2 Βάνα εκκένωσης Θερμική μόνωση WST ,00 WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 9,0 m3/h, Σύνδεση 2 Βάνα εκκένωσης Θερμική μόνωση WST ,00 *Κατόπιν παραγγελίας 28 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

31 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 29 1

32 Επίτοιχοι λέβητες αερίου Επίτοιχοι λέβητες αερίου 2 Ο επίτοιχοι λέβητες της Bosch είναι μικροί σε διαστάσεις, δυνατοί σε ισχύ και αξιόπιστοι στη λειτουργία. Οι λέβητες προσφέρουν υψηλή απόδοση στη θέρμανση και άνεση στο ζεστό νερό χρήσης και είναι ιδιαίτερα οικονομικοί στην κατανάλωση αερίου. Οι λέβητες της Bosch έχουν το ιδανικό μέγεθος για εύκολη και γρήγορη εγκατάσταση. Μπορείτε να επιλέξετε ανάμεσα από μια μεγάλη ποικιλία μοντέλων εκείνο που ανταποκρίνεται απόλυτα στις ανάγκες των πελατών σας! Με μια ματιά Γρήγορη διάγνωση, ρύθμιση και συντήρηση μέσω της µονάδας ελέγχου Bosch Heatronic Δυνατότητα συντήρησης χωρίς την απόσυναρμολόγηση του καυστήρα και εκκένωση της συσκευής Δυνατότητα αλλαγής μοτέρ χωρίς εκκένωση της συσκευής λόγω της ενσωματωμένης βαλβίδας παράκαμψης Εύκολη και απλή τοποθέτηση στο τοίχο λόγω της ελαφρύς και συμπαγής κατασκευής των μονάδων 30 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

33 Επίτοιχοι λέβητες αερίου Μοντέλα 2 Gaz 4000 W Gaz 7000 W Απόδοση Περιγραφή Τύπος Σελίδα Επίτοιχος λέβητας κλειστού φλογοθαλάμου για θέρμανση και Ζ.Ν.Χ. Επίτοιχος λέβητας κλειστού φλογοθαλάμου για θέρμανση και Ζ.Ν.Χ. 24 kw Gaz 4000 W ZWA...AD 32 24, 28, 35 kw Gaz 7000 W ZWC...MFA 38 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 31

34 Επίτοιχοι λέβητες αερίου Gaz 4000 W Gaz 4000 W 2 Επίτοιχος λέβητας θέρμανσης και ζεστού νερού χρήσης Για φυσικό αέριο και υγραέριο ZWA 24-2 AD Με μια ματιά Οι λέβητες παρέχουν θέρμανση και ζεστό νερό χρήσης, έχουν ηλεκτρονική ανάφλεξη, και διαθέτουν ενσωματωμένα όλα τα απαραίτητα εξαρτήματα για αυτόνομη και ασφαλή λειτουργία Κλειστού φλογοθαλάμου Μέγιστη απόδοση στην παραγωγή ζεστού νερού χρήσης Απλή συντήρηση και εμφάνιση σφαλμάτων σε μορφή κωδικών στην οθόνη LCD Απλή εγκατάσταση χάρη στις μικρές διαστάσεις: 700 x 400 x 298 mm Για παράλληλη λειτουργία με ηλιακό θερμοσιφωνικό σύστημα υπάρχει η δυνατότητα σύνδεσης με το Solar Kit 32 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

35 Επίτοιχοι λέβητες αερίου Gaz 4000 W Εσωτερικό συσκευής/περιεχόμενο 1 Παραθυράκι ελέγχου 2 2 Κυκλοφορητής τριών ταχυτήτων 3 Cotronic - Ταμπλό χειρισμού και ελέγχου και οθόνη LCD 4 Οπλισμός αερίου Περιεχόμενο Σελίδα Περιγραφή συσκευής /Εξοπλισμός /Τεχνικά χαρακτηριστικά 34 Τεχνικό σχέδιο/τιμές 35 ZW... για ένα κύκλωμα θέρμανσης 36 Καπναγωγοί Gaz 4000 W 51 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 33

36 Επίτοιχοι λέβητες αερίου Gaz 4000 W Περιγραφή συσκευής / Εξοπλισμός / Τεχνικά χαρακτηριστικά 2 Περιγραφή συσκευής Επίτοιχος λέβητας για θέρμανση και παραγωγή ζεστού νερού για φυσικό αέριο και υγραέριο Kλειστού φλογοθαλάμου Διθερμικός εναλλάκτης θερμότητας από χαλκό Eργοστασιακή ρύθμιση για φυσικό αέριο Πληροί τις απαιτήσεις του σήματος περιβάλλοντος για συσκευές αερίου θέρμανσης και ζεστού νερού Αναλογική ρύθμιση ισχύος του καυστήρα Εξοπλισμός Δοχείο διαστολής, κυκλοφορητής, αυτόματο εξαεριστικό, αισθητήρας ροής νερού, μανόμετρο, ατμοσφαιρικός καυστήρας για φυσικό αέριο/ υγραέριο Εξοπλισμός ασφαλείας: έλεγχος φλόγας με ιονισμό, βαλβίδα ασφαλείας, θερμοστάτης ασφαλείας LCD οθόνη με ενδείξη θερμοκρασίας, λειτουργία του καυστήρα, λειτουργία του συστήματος και βλαβών Τεχνικά χαρακτηριστικά ZWA 24-2 AD Mεγ. ονομ. θερμική φόρτιση kw 26,3 Ελάχ. ονομ. θερμική ισχύς kw 9,3 Mεγ. θερμική ισχύς kw 24 Mεγ. θερμοκρασία προσαγωγής C 82 Σύνδεση αερίου ίντσες R 3/4 Σύνδεση εξαρτημάτων καυσαερίων Ø mm 60/100 Ηλεκτρική σύνδεση VAC 230 Ηλεκτρική συχνότητα Hz 50 Μεγ. κατανάλωση ισχύος W 130 Κατηγορία προστασίας IP IP X4D Πλάτος mm 400 Ύψος mm 750 Βάθος mm 355 Καθαρό βάρος kg Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

37 Επίτοιχοι λέβητες αερίου Gaz 4000 W Τεχνικό σχέδιο/τιμές 2 Τύπος Τύπος αερίου Κωδικός παραγγελίας Τιμή ZWA 24-2 AD Φυσικού αερίου ,00 Σετ μετατροπής Κωδικός Τιμή Σετ μετατροπής από φυσικό αέριο σε υγραέριο ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 35

38 Επίτοιχοι λέβητες αερίου Gaz 4000 W Παραδείγματα υδραυλικών εγκαταστάσεων 2 ZW... για ένα κύκλωμα θέρμανσης 1 Θερμοστάτης χώρου 36 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

39 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 37 2

40 Επίτοιχοι λέβητες αερίου Gaz 7000 W Gaz 7000 W 2 Επίτοιχος λέβητας θέρμανσης και ζεστού νερού χρήσης Για φυσικό αέριο και υγραέριο ZWC 24-3 MFA, ZWC 28-3 MFA, ZWC 35-3 MFA Με μια ματιά Απλή εγκατάσταση χάρη στις μικρές διαστάσεις. Επιλογή διαφορετικών αποδόσεων και συνδυασμών. Ιδιαίτερα αποδοτικός και οικονομικός στην κατανάλωση καυσίμου. Υψηλή ασφάλεια λειτουργίας και εξοικονόμηση ενέργειας. Δυνατότητα σύνδεσης με ηλιακό σύστημα χάρη στις νέες λειτουργίες προγράμματος του Heatronic ΙΙΙ. Υψηλή απόδοση ζεστού νερού χρήσης με τον ιδιαίτερα μεγάλης χωρητικότητας πλακοειδή εναλλάκτη. 38 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

41 Επίτοιχοι λέβητες αερίου Gaz 7000 W Εσωτερικό συσκευής/περιεχόμενο 1 2 Πλακοειδής εναλλάκτης θερμότητας Κυκλοφορητής τριών βαθμίδων με αυτόματο εξαεριστικό 2 3 Heatronic 3 Περιεχόμενο Σελίδα Περιγραφή συσκευής /Εξοπλισμός /Τεχνικά χαρακτηριστικά 40 Τεχνικό σχέδιο/τιμές 41 ΖWC... με ένα κύκλωμα θέρμανσης 42 ZWC...με ένα κύκλωμα θέρμανσης και υδραυλική γέφυρα 42 ZWC... με ένα κύκλωμα θέρμανσης 42 ZWC... με υδραυλική γέφυρα, εξωτερικό μπόιλερ και ένα κύκλωμα θέρμανσης με τρίοδη βάνα 42 Καπναγωγοί Gaz 7000 W 51 Αυτοµατισµοί και θερµοστάτες χώρου Gaz 7000 W 53 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 39

42 Επίτοιχοι λέβητες αερίου Gaz 7000 W Περιγραφή συσκευής / Εξοπλισμός / Τεχνικά χαρακτηριστικά 2 Περιγραφή συσκευής Επίτοιχος λέβητας για θέρμανση και παραγωγή ζεστού νερού για φυσικό αέριο και υγραέριο Ομοαξονικά συστήματα απαγωγής καυσαερίων οριζόντια (C12x) και κατακόρυφα (C32x) LAS (C42x), B32, C82x Eργοστασιακή ρύθμιση για φυσικό αέριο Συνεχώς ρυθµιζόµενη ισχύς (Modulation) Λειτουργία ελέγχου των βαλβίδων ασφαλείας, ολοκληρωμένη ασφάλεια µέσω Heatronic µε επιτήρηση ιονισµού και οπλισµό αερίου σύµφωνα µε EN 298 Δεν απαιτείται ελάχιστος όγκος κυκλοφορίας νερού Heatronic III με EMS-BUS σύνδεση (δυνατότητα σύνδεσης θερμοστάτη της προηγούμενης γενιάς: TR 21, TR 100) Εξοπλισμός Εξοπλισμός ασφαλείας σύμφωνα με το πρότυπο EN12828 Δοχείο διαστολής, κυκλοφορητής τριών βαθμιδών, αυτόματο εξαεριστικό, μανόμετρο Προτεραιότητα ζεστού νερού χρήσης, ενσωµατωµένη διάταξη πλήρωσης, αισθητήρα θερμοκρασίας και θερμικό ασφαλείας, αισθητήρας θερμοκρασία καυσαερίων Πολυλειτουργική οθόνη για τη θερμοκρασία καυσαερίων και ένδειξη κωδικών βλαβών Μονάδα ελέγχου: Bosch Heatronic III, για την επικοινωνία μέσω BUS Διβάθµιος ανεµιστήρας 24 kw & 28 kw, αναλογικός ανεμιστήρας 35 kw Τεχνικά χαρακτηριστικά ZWC24-3MFA ZWC28-3MFA ZWC35-3MFA Mεγ. ονομ. θερμική φόρτιση kw 26,7 31,3 37,5 Ελάχ. ονομ. θερμική ισχύς kw 7,3 8,6 10,6 Mεγ. θερμική ισχύς kw 24 28,1 34,9 Μεγ. θερμοκρασία προσαγωγής C Σύνδεση αερίου ίντσες R 3/4 R 3/4 R 3/4 Σύνδεση εξαρτημάτων καυσαερίων Ø mm 60/100 60/100 60/100 Ηλεκτρική σύνδεση VAC Ηλεκτρική συχνότητα Hz Μεγ. κατανάλωση ισχύος W Κατηγορία προστασίας IP IP X4D IP X4D IP X4D Πλάτος mm Ύψος mm Βάθος mm Καθαρό βάρος kg 42,9 44,5 47,5 Δοχείο διαστολής (Περιεχόμενο) l ,5 Βαθμός απόδοσης σε φορτίο 100% % 92,9 93,1 93,2 Βαθμός απόδοσης σε φορτίο 30% % 90,7 90,8 90,8 Σύνδεσμος καυσαερίων και αέρα καύσης Ø mm Mεγ. στάθμη θορύβου db (A) Θόρυβος επίπεδο, min db (A) Mέγιστη πίεση κυκλώματος θέρμανσης bar Μέγιστη πίεση νερού bar Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

43 Επίτοιχοι λέβητες αερίου Gaz 7000 W Τεχνικό σχέδιο/τιμές 2 Διάσταση ZWC24-3 ZWC28-3M ZWC35-3 Διάσταση Α [mm] Τύπος Τύπος αερίου Κωδικός παραγγελίας Τιμή ZWC24-3MFA Φυσικού αερίου ,00 ZWC28-3MFA Φυσικού αερίου ,00 ZWC35-3MFA Φυσικού αερίου ,00 Σετ μετατροπής Κωδικός Τιμή Aπό φυσικό αέριο σε υγραέριο ZWC ,00 Aπό φυσικό αέριο σε υγραέριο ZWC ,00 Aπό φυσικό αέριο σε υγραέριο ZWC ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 41

44 Επίτοιχοι λέβητες αερίου Gaz 7000 W Παραδείγματα υδραυλικών εγκαταστάσεων 2 ΖWC... με ένα κύκλωμα θέρμανσης 1 με ψηφιακή αντιστάθμιση θερμοκρασιών FW100 2 με ψηφιακό θερμοστάτη χώρου FR 100/ 24 V -FR 10 ZWC...με ένα κύκλωμα θέρμανσης και υδραυλική γέφυρα 1 2 ενδοδαπέδια θέρμανση άνω των 1000l/h κύκλωμα θέρμανσης με υδραυλική γέφυρα 42 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

45 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 43 2

46 Επίτοιχοι λέβητες αερίου Gaz 7000 W Gaz 7000 W 2 Επίτοιχος λέβητας θέρμανσης Για φυσικό αέριο και υγραέριο ZSC 35-3 MFA Με μια ματιά Απλή εγκατάσταση χάρη στις μικρές διαστάσεις. Ιδιαίτερα αποδοτικός και οικονομικός στην κατανάλωση καυσίμου. Απλή λειτουργία και ταχεία διάγνωση μέσω της Bosch Heatronic ΙΙΙ με εμφάνιση του κειμένου στην οθόνη Δυνατότητα σύνδεσης με ηλιακό σύστημα χάρη στις νέες λειτουργίες προγράμματος του Heatronic ΙΙΙ Μέγιστη απόδοση στην παραγωγή ζεστού νερού χρήσης λόγω της άμεσης παραγωγής και αποθήκευσης ZNX Ο επίτοιχος λέβητας ZSC είναι έτοιμος για σύνδεση με εξωτερικό θερμαντήρα (μπόιλερ) 44 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

47 Επίτοιχοι λέβητες αερίου Gaz 7000 W Εσωτερικό συσκευής/περιεχόμενο 1 Κυκλοφορητής τριών βαθμίδων με αυτόματο εξαεριστικό 2 Bosch Heatronic 3 2 Περιεχόμενο Σελίδα Περιγραφή συσκευής /Εξοπλισμός /Τεχνικά χαρακτηριστικά 46 Τεχνικό σχέδιο/τιμές 47 ZSC...με υδραυλική γέφυρα, με εξωτερικό μποιλερ και ένα κύκλωμα θέρμανσης με τρίοδο βάνα. 48 ZSC...για αλληλουχία τεσσάρων λεβήτων, εξωτερικό μπόιλερ και ένα κύκλωμα θέρμανσης. 48 ZSC... με ένα κύκλωμα θέρμανσης και εξωτερικό μπόιλερ 49 ZSC...με δυο κύκλωματα θέρμανσης ( ένα απλό & ένα με τρίοδο βάνα) και εξωτερικό μπόιλερ 49 ZSC...με κεντρικό ηλιακό σύστημα και ένα κύκλωμα θέρμανσης. 50 Καπναγωγοί Gaz 7000 W 51 Αυτοµατισµοί και θερµοστάτες χώρου Gaz 7000 W 53 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 45

48 Επίτοιχοι λέβητες αερίου συμπύκνωσης Gaz 7000 W Περιγραφή συσκευής / Εξοπλισμός / Τεχνικά χαρακτηριστικά 2 Περιγραφή συσκευής Επίτοιχος λέβητας φυσικού αερίου ή υγραερίου με δυνατότητα παραγωγής και αποθήκευσης ζεστού νερού χρήσης σε εξωτερικό μπόιλερ Ομοαξονικά συστήματα απαγωγής καυσαερίων οριζόντια (C12x) και κατακόρυφα (C32x) LAS (C42x), B32, C82x Ενσωµατωµένη τρίοδη βάνα για τη σύνδεση ενός µπόιλερ με λειτουργία προτεραιότητας Eργοστασιακή ρύθμιση για φυσικό αέριο Συνεχώς ρυθµιζόµενη ισχύς Λειτουργία ελέγχου των βαλβίδων ασφαλείας, ολοκληρωμένη ασφάλεια µέσω Heatronic µε επιτήρηση ιονισµού και οπλισµό αερίου σύµφωνα µε EN 298 Κατάλληλο για ενδοδαπέδιο σύστημα θέρμανσης με βάνα ανάμιξης και υδραυλική γέφυρα Δεν απαιτείται ελάχιστος όγκος κυκλοφορίας νερού Heatronic III με EMS-BUS σύνδεση (πιθανή σύνδεση ενός θερμοστάτη της προηγούμενης γενιάς: TR 21, TR 100) Εξοπλισμός Εξοπλισμός ασφαλείας σύμφωνα με το πρότυπο EN Δοχείο διαστολής, κυκλοφορητής τριών βαθμιδών, αυτόματο εξαεριστικό, μανόμετρο Πολυλειτουργική οθόνη για τη θερμοκρασία προσαγωγής του λέβητα και ένδειξη κωδικών βλαβών Μονάδα ελέγχου: Bosch Heatronic III, για την επικοινωνία μέσω BUS Διβάθµιος ανεµιστήρας Τεχνικά χαρακτηριστικά ZSC35-3MFA Mεγ. ονομ. θερμική φόρτιση kw 37,5 Ελάχ. ονομ. θερμική ισχύς kw 10,6 Mεγ. θερμική ισχύς kw 34,9 Mεγ. θερμοκρασία προσαγωγής C 88 Σύνδεση εξαρτημάτων καυσαερίων ίντσες R 3/4 Σύνδεση καπναγωγού Ø mm 60/100 Ηλεκτρική σύνδεση VAC 230 Ηλεκτρική συχνότητα Ηz 50 Μεγ. κατανάλωση ισχύος W 158 Κατηγορία προστασίας IP IP X4D Πλάτος mm 480 Ύψος mm 850 Βάθος mm 370 Καθαρό βάρος kg 46,5 Δοχείο διαστολής (Περιεχόμενο) l 10,5 Βαθμός απόδοσης σε φορτίο 100% % 93,2 Βαθμός απόδοσης σε φορτίο 30% % 90,8 Σύνδεσμος καυσαερίων και αέρα καύσης Ø mm 100 Mεγ. στάθμη θορύβου db (A) 36 Θόρυβος επίπεδο, min db (A) 35 Mέγιστη πίεση κυκλώματος θέρμανσης bar 3 Μέγιστη πίεση νερού bar Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

49 Επίτοιχοι λέβητες αερίου Gaz 7000 W Τεχνικό σχέδιο/τιμές 2 1 Πρόσθετη ηχομόνωση Διάσταση ZSC35-3 Διάσταση Α [mm] 480 Τύπος Τύπος αερίου Κωδικός παραγγελίας Τιμή ZSC35-3MFA Φυσικού αερίου ,00 Σετ μετατροπής Κωδικός Τιμή από φυσικό αέριο σε υγραέριο ZSC ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 47

50 Επίτοιχοι λέβητες αερίου Gaz 7000 W Παραδείγματα υδραυλικών εγκαταστάσεων 2 ZSC...με υδραυλική γέφυρα, με εξωτερικό μποιλερ και ένα κύκλωμα θέρμανσης με τρίοδο βάνα. ZSC...για αλληλουχία τεσσάρων λεβήτων, εξωτερικό μπόιλερ και ένα κύκλωμα θέρμανσης. 48 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

51 Επίτοιχοι λέβητες αερίου Gaz 7000 W Παραδείγματα υδραυλικών εγκαταστάσεων 2 ZSC... με ένα κύκλωμα θέρμανσης και εξωτερικό μπόιλερ 1 2 με ψηφιακή αντιστάθμιση θερμοκρασιών FW100 και ανακυκλοφορία Ζ.Ν.Χ. ενδοδαπέδια θέρμανση άνω των 1000l/h ZSC...με δυο κύκλωματα θέρμανσης (ένα απλό & ένα με τρίοδο βάνα) και εξωτερικό μπόιλερ Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 49

52 Επίτοιχοι λέβητες αερίου Gaz 7000 W Παραδείγματα υδραυλικών εγκαταστάσεων 2 ZSC...με κεντρικό ηλιακό σύστημα και ένα κύκλωμα θέρμανσης. 50 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

53 Καπναγωγοί Gaz 4000 W και Gaz 7000 W Ομόκεντροι καπναγωγοί (Φ 60/100 mm) Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Βασικός καπναγωγός οριζόντιας απαγωγής Ø 60/100 Περιλαμβάνει γωνία 90 και μεταβλητό οριζόντιο τμήμα. AZ ,00 Προέκταση καπναγωγού Ø 60/100. Μήκος L = 350 mm AZ ,00 2 Προέκταση καπναγωγού Ø 60/100. Μήκος L = 750 mm AZ ,00 Προέκταση καπναγωγού Ø 60/100. Μήκος L = 1500 mm AZ ,00 Γωνία 90º Ø 60/100, 1 τεμάχιο AZ ,00 Γωνία 45º Ø 60/100, 2 τεμάχια AZ ,00 Βασικός καπναγωγός, κάθετης απαγωγής Ø 60/100 AZ ,00 Παγίδα συμπυκνωμάτων για οριζόντιο καπναγωγό Ø 60/100 AZ ,00 Παγίδα συμπυκνωμάτων για κάθετο καπναγωγό Ø 60/100 AZ ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 51

54 Καπναγωγοί Gaz 4000 W και Gaz 7000 W Διαχωριστικά και καπναγωγοί (Φ 80 mm) Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Εξάρτημα διαχωρισμού από 60/100 σε Φ 80 (μόνο καπναέρια). Σε συνδυασμό με εξάρτημα Φ 80 ΑΖ ,00 2 Διαχωριστικά αέρα/ καπναέρια Ø 80/80 AZ ,00 Τελική απόληξη Ø 80 κιτ κάθετου καπναγωγού AZ ,00 Τελική απόληξη Ø 80 κιτ οριζόντιου καπναγωγού AZ ,00 Αντάπτορας κάθετου καπναγωγού Ø 80 AZ ,00 Γωνία 90º Ø 80, 1 τεμάχιο AZ ,00 Γωνία 45º Ø 80, 1 τεμάχιο AZ ,00 Προέκταση καπναγωγού Ø 80, Μήκος L = 500 mm AZ ,00 Προέκταση καπναγωγού Ø 80, Μήκος L = 1000 mm AZ ,00 Προέκταση καπναγωγού Φ 80, Μήκος L = 2000 mm AZ ,00 Βασικός καπναγωγός ευθύγραμμος αγωγός μήκους 1000 mm, διατομής Ø 80 με τελική απόληξη AZ ,00 52 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

55 Αυτοματισμοί και θερμοστάτες χώρου Gaz 7000 W Θερμοστάτες χώρου Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Ψηφιακός θερμοστάτης χώρου, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Ένδειξη βλαβών στην οθόνη. FR ,00 Ψηφιακός χρονοθερμοστάτης χώρου με εβδομαδιαίο προγραμματισμό, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Ένδειξη βλαβών στην οθόνη. FR ,00 2 Ψηφιακός χρονοθερμοστάτης χώρου με εβδομαδιαίο προγραμματισμό θέρμανσης, προγραμματισμό ζεστού νερού χρήσης, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Ένδειξη βλαβών στην οθόνη. Ασύρματος ψηφιακός χρονοθερμοστάτης χώρου με εβδομαδιαίο προγραμματισμό θέρμανσης, προγραμματισμό ζεστού νερού χρήσης, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Ένδειξη βλαβών στην οθόνη. FR ,00 FR110F ,00 Αντισταθμίσεις Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Χειριστήριο αντιστάθμισης με ένδειξη θερμοκρασίας χώρου και βλαβών στην οθόνη. FB ,00 Χειριστήριο αντιστάθμισης με εβδομαδιαίο προγραμματισμό θέρμανσης, με ένδειξη θερμοκρασίας χώρου και βλαβών στην οθόνη. FB ,00 Ψηφιακή αντιστάθμιση θερμοκρασιών με εβδομαδιαίο προγραμματισμό θέρμανσης, προγραμματισμό ζεστού νερού χρήσης, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Ένδειξη βλαβών στην οθόνη. Ψηφιακή αντιστάθμιση θερμοκρασιών με εβδομαδιαίο προγραμματισμό θέρμανσης, προγραμματισμό ζεστού νερού χρήσης, απαραίτητος για την αναλογική ρύθμιση του καυστήρα. Για 2 κυκλώματα θέρμανσης. Ένδειξη βλαβών στην οθόνη. FW ,00 FW ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 53

56 Επίτοιχοι λέβητες αερίου Gaz 7000 W Πίνακες συνδέσεων 2 Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Πίνακας για σύνδεση επιπλέων αυτοματισμών όπως: τρίοδη ηλεκτροκίνητη βάνα ανάμιξης, επιπλέον κυκλοφορητή, αισθητήριο προσαγωγής. Απαραίτητο εξάρτημα για σύνδεση με ενδοδαπέδια θέρμανση. IPM ,00 Πίνακας για σύνδεση επιπλέων αυτοματισμών όπως: τρίοδη ηλεκτροκίνητη βάνα ανάμιξης, επιπλέον κυκλοφορητή, αισθητήριο προσαγωγής. Απαραίτητο εξάρτημα για σύνδεση με ενδοδαπέδια θέρμανση (για 2 κυκλώματα θέρμανσης). IPM ,00 Πίνακας ελέγχου ηλιακού συστήματος για παραγωγή ζεστού νερού χρήσης. Σε συνδυασμό με Bosch Heatronic III και FR 110, FW100, FW200. Παραδίδεται μαζί με τα αισθητήρια μπόιλερ και ηλιακού συλλέκτη. Πίνακας ελέγχου ηλιακού συστήματος για παραγωγή ζεστού νερού χρήσης και υποστήριξη θέρμανσης. Σε συνδυασμό με Bosch Heatronic III και FR 110, FW100, FW200. Παραδίδεται μαζί με τα αισθητήρια μπόιλερ και ηλιακού συλλέκτη. Πίνακας αλληλουχίας έως και 4 λεβήτων με Bosch Heatronic III σε συνεργασία με FW200. ISM ,00 ISM ,00 ICM ,00 Αισθητήριο προσαγωγής για υδραυλική γέφυρα. VF ,00 54 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

57 Επίτοιχοι λέβητες αερίου Gaz 7000 W Υδραυλικές γέφυρες WST... Περιγραφή Κωδικός παραγγελίας Τιμή WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 3,0 m3/h, Σύνδεση 1 Βάνα εκκένωσης Θερμική μόνωση WST ,00 WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 5,0 m3/h, Σύνδεση 1 1/4 Βάνα εκκένωσης Θερμική μόνωση WST ,00 2 WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 7,0 m3/h, Σύνδεση 1 1/2 Βάνα εκκένωσης Θερμική μόνωση WST ,00 WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 9,0 m3/h, Σύνδεση 2 Βάνα εκκένωσης Θερμική μόνωση WST ,00 *Κατόπιν παραγγελίας Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 55

58 Επιδαπέδιος λέβητας αερίου Επιδαπέδιος λέβητας αερίου Οι επιδαπέδιοι λέβητες αερίου Gaz 3000 F της Bosch διατίθενται σε 5 διαφορετικά μοντέλα και μπορούν να τοποθετηθούν και να καλύψουν θερμαντικές ανάγκες μονοκατοικιών καθώς και μικρών πολυκατοικιών. 3 Με μια ματιά Μαντεμένιοι λέβητες με ενσωματωμένο ατμοσφαιρικό καυστήρα προανάμειξης Πέντε διαφορετικά μοντέλα και επίπεδα εξοπλισμού Κατάλληλοι για τοποθέτηση σε διαμερίσματα, μονοκατοικίες και πολυκατοικίες Εύκολοι στην εγκατάσταση χάρη στο συμπαγή σχεδιασμό τους Είναι ιδιαίτερα κατάλληλοι για ανακαινίσεις κατοικιών, καθώς η υφιστάμενη καμινάδα μπορεί να συνεχίσει να χρησιμοποιείται 56 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

59 Επιδαπέδιος λέβητας αερίου Προϊόντα 3 Gaz 3000 F Απόδοση Περιγραφή Τύπος Σελίδα Επιδαπέδιος λέβητας αερίου kw Gaz 3000 F K...E 58 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 57

60 Επιδαπέδιος λέβητας αερίου Gaz 3000 F Gaz 3000 F 3 Επιδαπέδιος λέβητας αερίου Για φυσικό αέριο και υγραέριο K E Με μια ματιά Χυτοσιδηρός εναλλάκτης θερμότητας, ατμοσφαιρικός καυστήρας, αυτόματη ανάφλεξη, βαλβίδα αερίου Honeywell με εύκολη εκκίνηση, χαμηλές εκπομπές NOx, βαθμός απόδοσης έως 92%. Έλεγχος με θερμοστάτη χώρου TR 12 και TRZ Έλεγχος με βάση τις εξωτερικές καιρικές συνθήκες (αντιστάθμιση) με τον ελεγκτή TA 120 / Διαδοχική αλλαγή δύο λεβήτων με τον ελεγκτή TA 122 E2. Θέρμανση ζεστού νερού χρήσης μέσω της σύνδεσης ενός εξωτερικού μπόιλερ. Αυτόματη ανάφλεξη και συνεχή επιτήρηση καυσαερίων. 58 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

61 Επιδαπέδιος λέβητας αερίου Gaz 3000 F Εσωτερικό συσκευής/περιεχόμενο 1 Πινακας οργανων. 1 2 Χυτοσίδηρος λέβητας με ισχυρή θερμομόνωση Ατμοσφαιρικός καυστήρας για καύση φυσικού αέριου ή υγραερίου 3 Περιεχόμενο Σελίδα Περιγραφή συσκευής /Εξοπλισμός /Τεχνικά χαρακτηριστικά 60 Τεχνικό σχέδιο/τιμές 61 Παρελκόμενα 62 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 59

62 Επιδαπέδιος λέβητας αερίου Gaz 3000 F Περιγραφή συσκευής / Εξοπλισμός / Τεχνικά χαρακτηριστικά Περιγραφή συσκευής Μαντεμένιος λέβητας Λέβητας χαμηλών θερμοκρασιών Βαθμός απόδοσης έως και 92 % Καυστήρας προανάμιξης με αυτόματη ανάφλεξη και συνεχή επιτήρηση της φλόγας µε ιονισμό Υποδοχή για ελεγκτή αντιστάθμισης TA 120 E1/TA 122 E2 ή θερμοστάτη προτεραιότητας μπόιλερ SVM Εξοπλισμός Οπλισμός αερίου με ρυθμιστή πίεσης Θερμοστάτης λέβητα από C Διακόπτης ON/OFF και θερμόμετρο νερού λέβητα Διακόπτης καλοκαιρινής/χειμερινής λειτουργίας Επιτηρητής καυσαερίων 3 Τεχνικά χαρακτηριστικά K34-8E K40-8E K45-8E K51-8E K56-8E Mεγ. θερμική ισχύς (80/60 C) kw 34 39, Mεγ. ονομ. θερμική φόρτωση kw 34,2 44,3 50, ,5 Mεγ. θερμοκρασία προσαγωγής C Προσαγωγή και επιστροφή θέρμανσης ίντσες R 1 R 1 R 1 R 1 R 1 Mέγιστη πίεση κυκλώματος θέρμανσης bar Σύνδεση αερίου ίντσες R 1/2 R 3/4 R 3/4 R 3/4 R 3/4 Σύνδεση καπναγωγού Ø mm Mεγ. παροχή ρέυματος A 0,3 0,3 0,3 0,3 0,3 Ηλεκτρική σύνδεση VAC Ηλεκτρική συχνότητα Hz Βαθμός απόδοσης βάση DIN 4702 % 91,4 91,6 91, ,1 Πλάτος mm Ύψος mm Βάθος mm Καθαρό βάρος kg Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

63 Επίτοιχοι λέβητες αερίου Gaz 3000 F Τεχνικό σχέδιο/τιμές 3 Διαστάσεις Κ 34-8 Ε Κ40-8 Ε Κ 45-8 Ε Κ 51-8 Ε Κ 56-8 Ε Διάσταση Β [mm] Διάσταση Τ1 [mm] Διάσταση Τ2 [mm] Διάμετρο Φ [mm] Διάσταση Β4/Β5 [mm] Τύπος Τύπος αερίου Κωδικός παραγγελίας Τιμή K34-8E Φυσικού αερίου ,00 K40-8E Φυσικού αερίου ,00 K45-8E Φυσικού αερίου ,00 K51-8E Φυσικού αερίου ,00 K51-8E Φυσικού αερίου ,00 Σετ μετατροπής από φυσικό αέριο σε υγραέριο Κωδικός Τιμή Σετ μετατροπής για Κ34, Κ ,00 Σετ μετατροπής για Κ45, Κ51, Κ ,00 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 61

64 Επιδαπέδιος λέβητας αερίου Παρελκόμενα Αυτοματισμοί Gaz 3000 F Εικόνα Ονομασία Τύπος Κωδικός Τιμή παραγγελίας Χρονοθερμοστάτης χώρου εβδομαδιαίος TRZ ,00 Αισθητήριο προσαγωγής για υδραυλική γέφυρα VF ,00 Θερμοστάτης προτεραιότητας boiler SVM ,00 3 Αισθητήριο μπόιλερ Bosch HT III SF ,00 Αντιστάθμιση θερμοκρασιών TA120E ,00 Αντιστάθμιση θερμοκρασιών (2 λέβητες) TA122E ,00 Χειριστήριο αντιστάθμισης TW ,00 62 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

65 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 63 3

66 Έµµεσα θερµαινόµενα δοχεία νερού Έµµεσα θερµαινόµενα δοχεία νερού Η χρήση έμμεσα θερμαινόμενου δοχείου απευθύνεται σε διαμερίσματα ή μονοκατοικίες με αυξημένες απαιτήσεις ζεστού νερού χρήσης. Τα έμμεσα θερμαινόμενα δοχεία της Bosch τοποθετούνται κάτω από το λέβητα, συνδέονται εύκολα και με τη χρήση του ειδικού καλύμματος (πρόσθετος εξοπλισμός) δεν υπάρχει οπτική επαφή με τους σωλήνες. Δυο διαφορετικά μεγέθη δοχείων έρχονται να καλύψουν τις ανάγκες ζεστού νερού χρήσης μιας οικογένειας. Με μια ματιά 4 Ταυτόχρονη παροχή ζεστού νερού σε πολλά σημεία λήψης Δυο μεγέθη δοχείων ζεστού νερού χρήσης 120 και 160 λίτρων Σταθερή θερμοκρασία του νερού στα σημεία λήψης Άμεση παροχή ζεστού νερού Καθοδική προστασία με ανόδιο μαγνησίου Θυρίδα καθαρισμού π.χ. για περιοχές με σκληρό νερό 64 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α

67 Έμμεσα θερμαινόμενο δοχείο νερού Προϊόντα 4 ST 120/160-2 E Flamco Duo FWS Χωρητικότητα Τύπος Σελίδα Έμμεσα θερμαινόμενο επιδαπέδιο δοχείο νερού για επίτοιχους λέβητες αερίου l ST 120/160-2E 66 Ηλιακός θερµαντήρας ζεστού νερού χρήσης l Flamco Duo Solar 68 Ηλιακός θερµαντήρας συνδυασµένης λειτουργίας παραγωγής ζεστού νερού χρήσης και υποστήριξης θέρµανσης l Flamco Duo FWS 70 Ηλιακός θερµαντήρας συνδυασµένης λειτουργίας παραγωγής ζεστού νερού και υποστήριξης θέρµανσης Δοχείο αδρανείας με σερπαντίνα l Flamco KPS Flamco PS/R 74 Δοχείο αδρανείας Flamco PS 76 Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α 65

68 Έμμεσα θερμαινόμενο δοχείο νερού ST E, E Περιγραφή συσκευής Θερμαινόμενο δοχείο νερού χρήσης σε ορθογώνια μορφή Επισμαλτωμένο χαλύβδινο δοχείο Σύνδεση θέρμανσης και νερού χρήσης στο πάνω μέρος του δοχείου Θερμομόνωση χωρίς χλωροφθοράνθρακες Εσωτερική προστασία με ανόδιο μαγνησίου Θερμόμετρο Βάνα εκκένωσης Αισθητήρας δοχείου νερού χρήσης (NTC) Κατάλληλο με ZSC 35-3 ZSBR Τεχνικά χαρακτηριστικά ST120-2E ST160-2E Oνομ. χωρητικότητα l Mεγ. ισχύς θερμικής επιφάνειας βάση (DIN 4708), σε tv=90 C, tsp=45 C, tk=10 C και 1.3 m3/h ροή νερού Eλαχ. χρόνος θέρμανσης από 10 C σε tsp=60 C με 18 KW θερμική ισχύ Eλαχ. χρόνος θέρμανσης από 10 C σε tsp=60 C με 24 KW θερμική ισχύ Μεγ. παροχή νερού χρήσης βάση DIN 4708 σε tv=85 C und tsp=60 C, tk=10 C Μεγ. παροχή νερού χρήσης βάση DIN 4708 σε tv=90 C und tsp=45 C, tk=10 C kw 25,1 25,1 min min l/h l/h Συντελεστής απόδοσης N 1,3 2 Μέγιστη πίεση κυκλώματος θέρμανσης bar 4 4 Μέγιστη πίεση νερού bar Απαιτούμενη ενέργεια για την κάλυψη των απωλειών kwh/d 1,2 1,4 Πλάτος mm Ύψος mm Βάθος mm Καθαρό βάρος kg Bosch Τιμοκατάλογος Οι παραπάνω τιμές επιβαρύνονται με Φ.Π.Α
