Εισηγητής : Παναγιώτης Στ. Ντόντος Πολιτικός Μηχανικός Ε.Μ.Π CEO BIOTROHOS S.A. Εφαρμογές Προϊόντων Ανακύκλωσης Ελαστικών

Transcript

1 Εισηγητής : Παναγιώτης Στ. Ντόντος Πολιτικός Μηχανικός Ε.Μ.Π CEO BIOTROHOS S.A. Εφαρμογές Προϊόντων Ανακύκλωσης Ελαστικών Νοέμβριος

2 Ka ou cou το δένδρο που κλαίει 2

3 Φυσικό Καουτσούκ φυσικό πολυμερές προϊόν προέρχεται τα καουτσουκόδενδρα λέγεται και ελαστικό κόμμι. ακόρεστος υδρογονάνθρακας είναι πολυμερές του ισοπρενίου 3

4 Ακατέργαστο καουτσούκ(λάστιχο) σκληρό μικρή ελαστικότητα όταν θερμανθεί λιώνει όταν ψυχθεί χάνει την ελαστικότητα του 4

5 Βουλκανισμός βελτίωση ιδιοτήτων ελαστικότητα αύξηση αντοχής 5

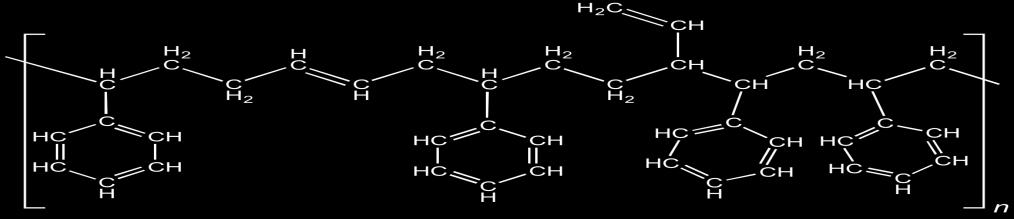

6 Αύξηση ζήτησης λόγω νέων εφαρμογών Ανάγκη βελτίωσης ιδιοτήτων συνθετικό καουτσούκ SBR Styrene Butadiene Rubber 6

7 Δομή ελαστικών 60% Καουτσούκ 25% Σύρμα 15% Λινό 7

8 Μέθοδοι Αξιοποίησης αναγόμωση και επαναχρησιμοποίηση μηχανική κοκκοποίηση κρυογεννής κοκκοποίηση πυρόλυση ενεργειακή αξιοποίηση 8

9 μηχανική κοκκοποίηση τρίμμα ελαστικού σύρμα λινό 9

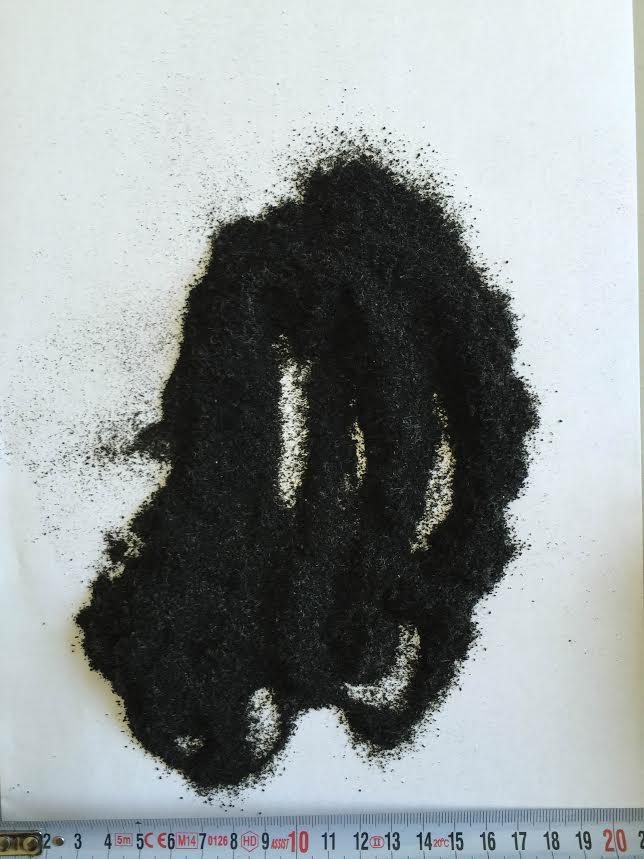

10 Η Πούδρα 0,01-0,08mm 10

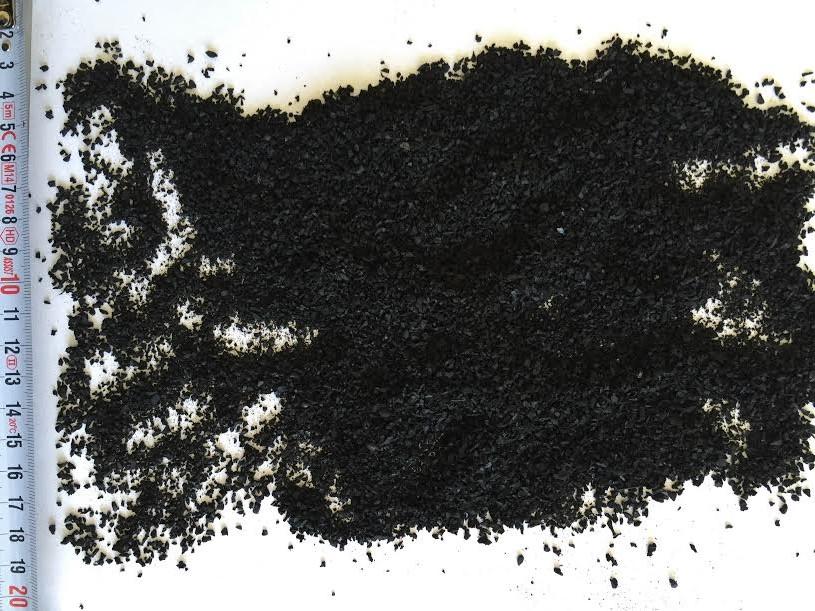

11 Τρίμμα 0,08-2,50mm 0,08-4,00mm 2,00-4,00mm 11

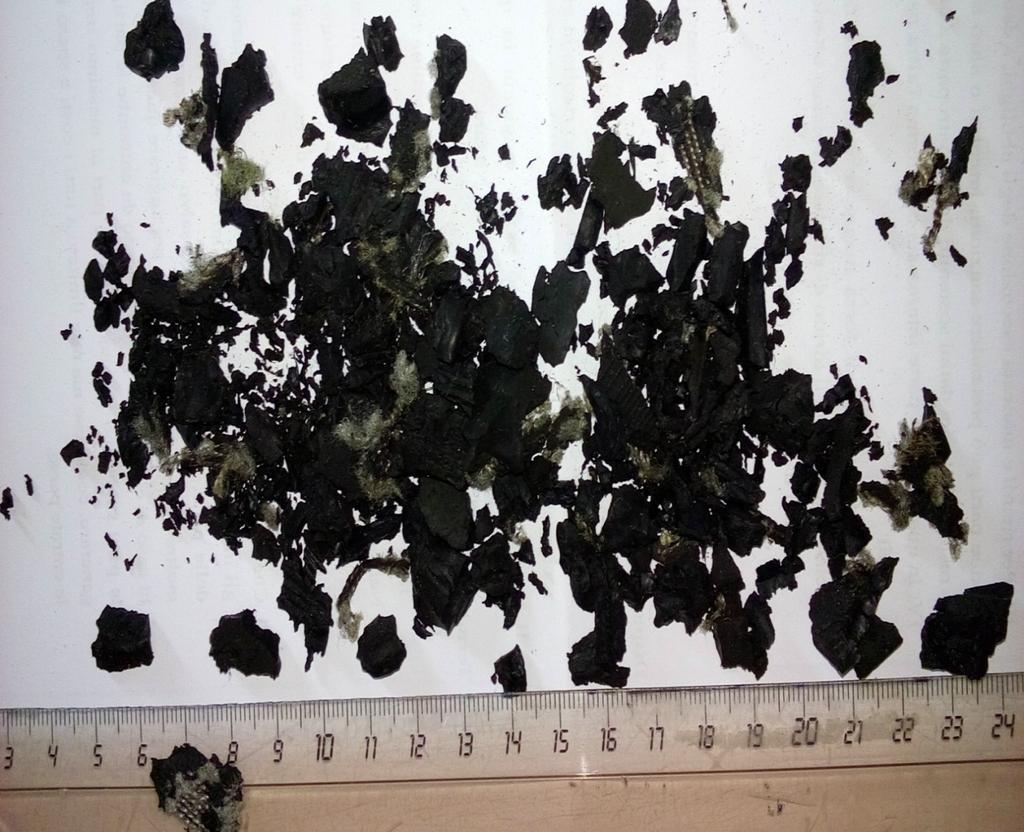

12 Τεμάχια 2,00x2,00cm 12

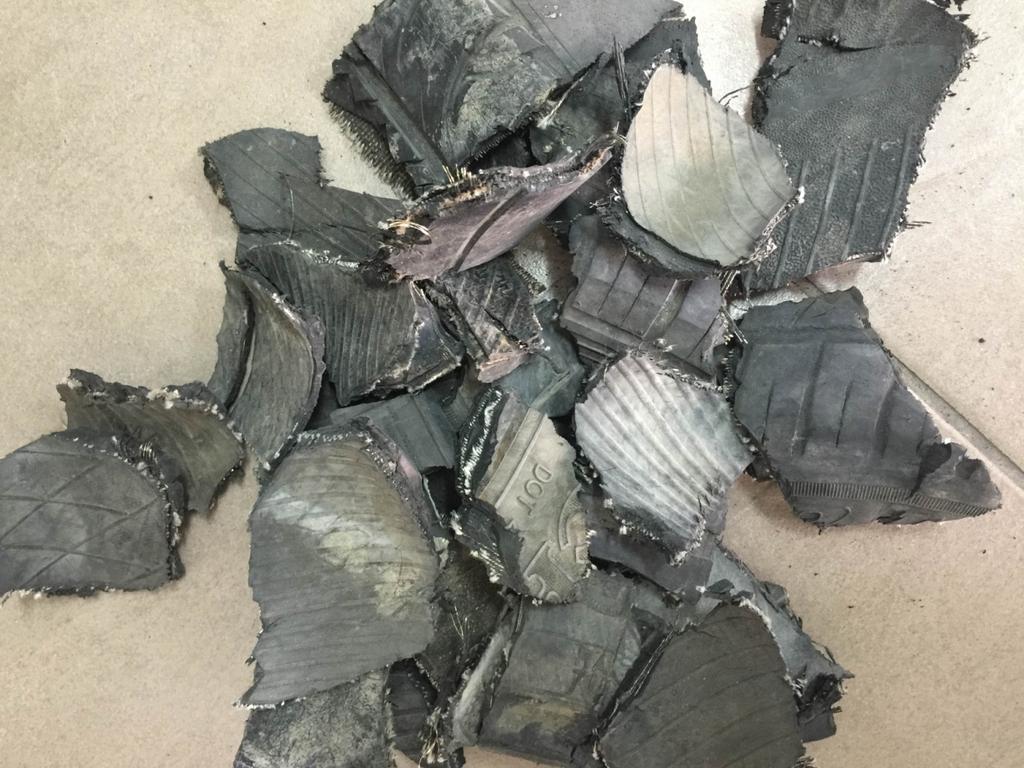

13 Τεμάχια 10cmx10cm κατασκευές ΧΥΤΑ ως αποστραγγιστική στρώση 13

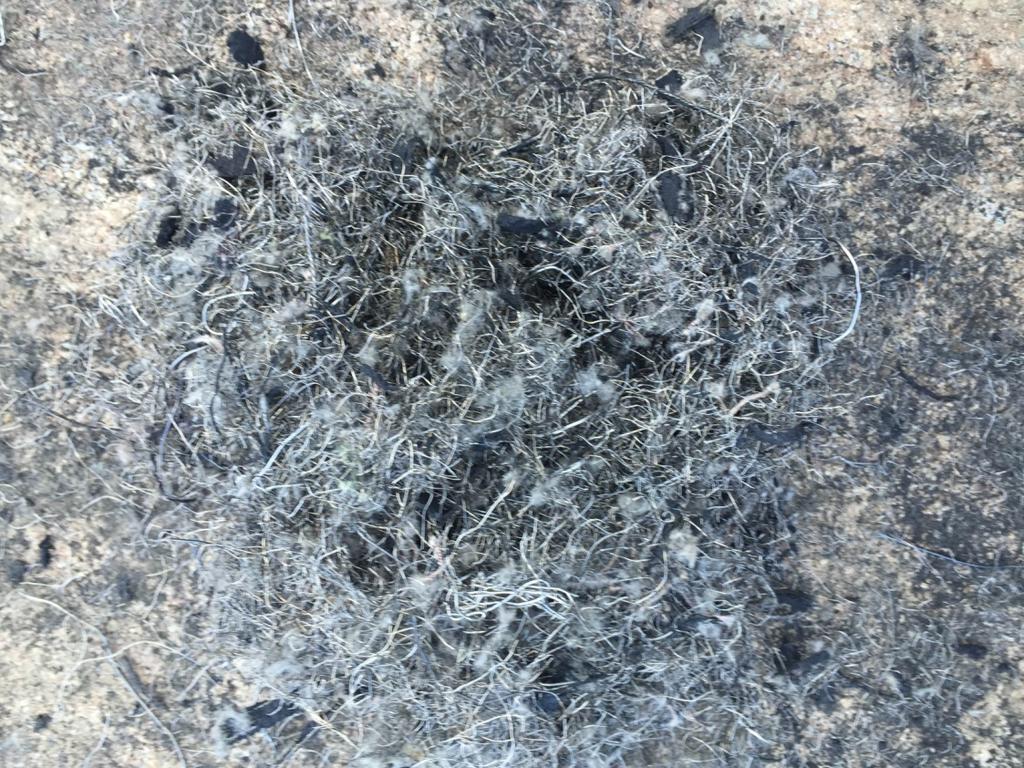

14 Σύρμα 14

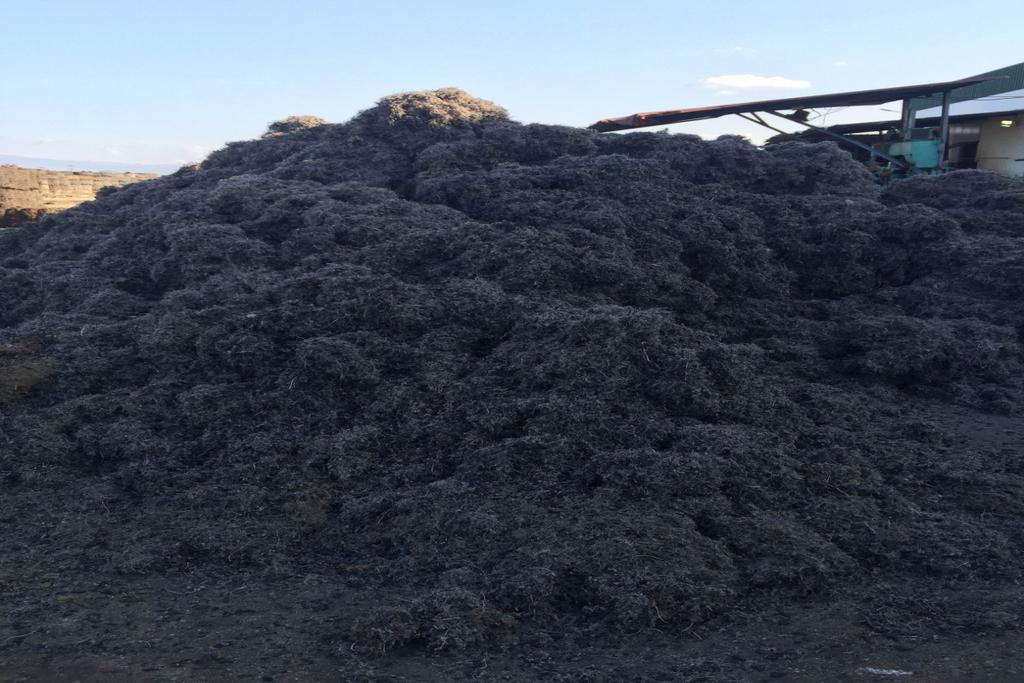

15 Σύρμα 15

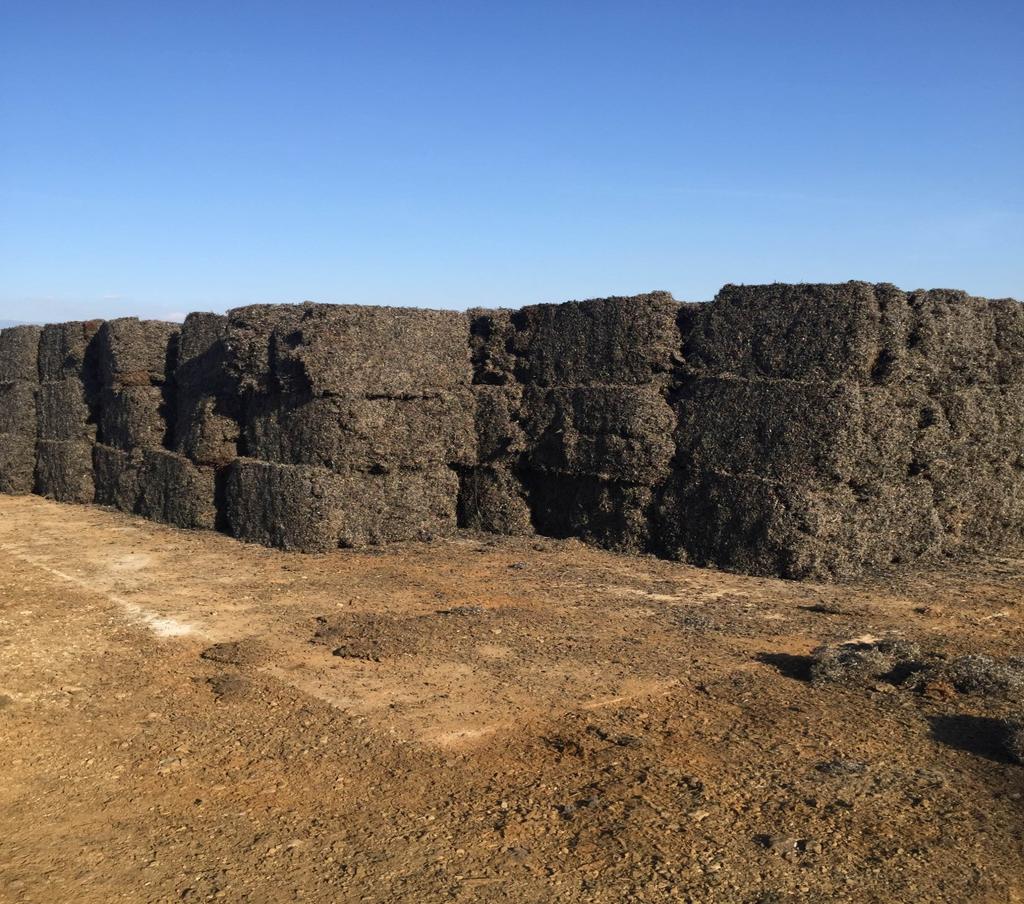

16 Σύρμα προώθηση στην χαλυβουργία 16

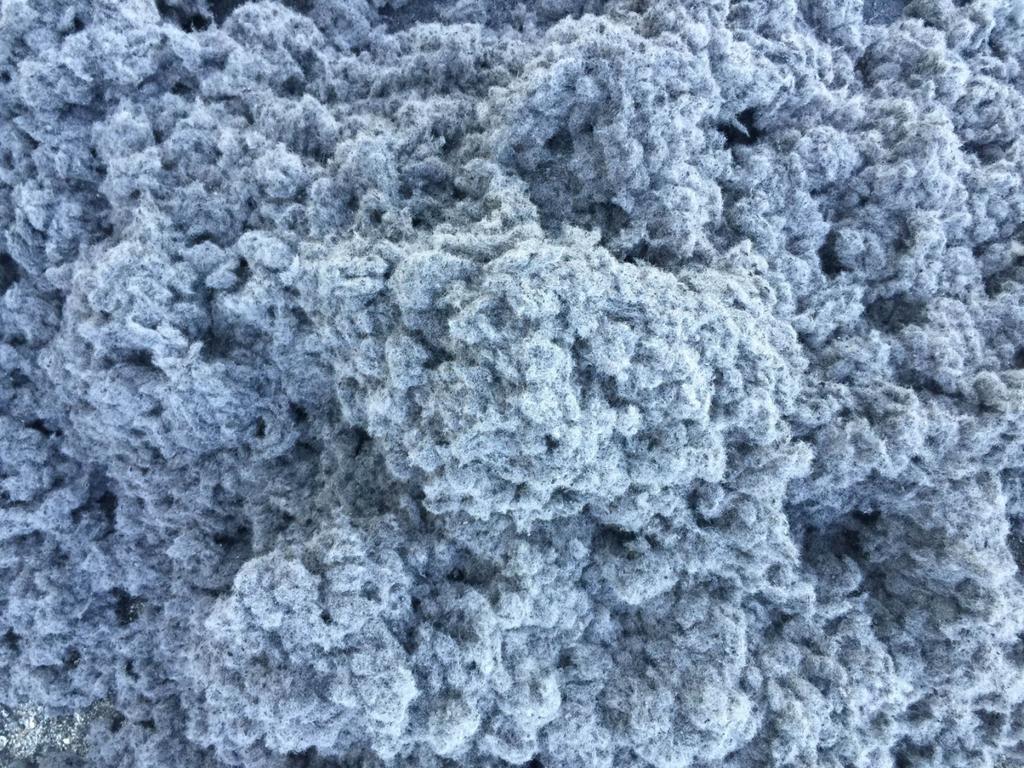

17 Λινό 17

18 Λινό ενεργειακή αξιοποίηση 18

19 Εφαρμογές Πούδρας παραγωγή τροποποιημένου ασφαλτομίγματος και βελτιωμένου ασφαλτοτάπητα πλαστικά καλωδιώσεων πλαστικά μέρη αυτοκινήτων φλάτζες, τσιμούχες 19

20 Εφαρμογές Πούδρας εσωτερικά τοιχώματα ελαστικών χρωστικές ουσίες μελάνια χαλάκια, μοκέτες 20

21 Εφαρμογές Τρίμματος Αδρανές υλικό σε τεχνητό χορτάρι προσδίδει ελαστικότητα σε πτώση, αναπήδηση, ολίσθηση 21

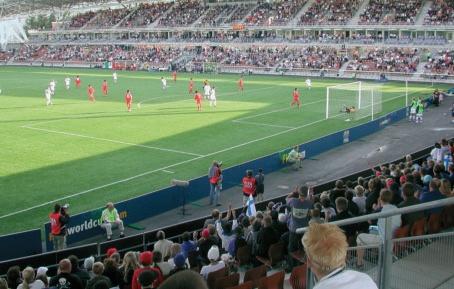

22 Τεχνητό χορτάρι (Artificial Turf) Τρίμμα ελαστικού 0,5-2,5mm Χαλαζιακή άμμος_ 22

23 23

24 Προδιαγραφές 24

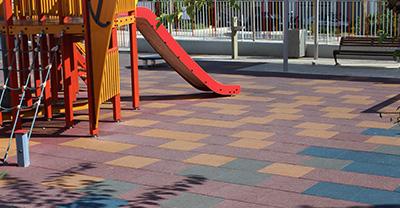

25 Πλάκες Ασφαλείας σχολεία παιδικές χαρές παιδότοποι γυμναστήρια 25

26 26

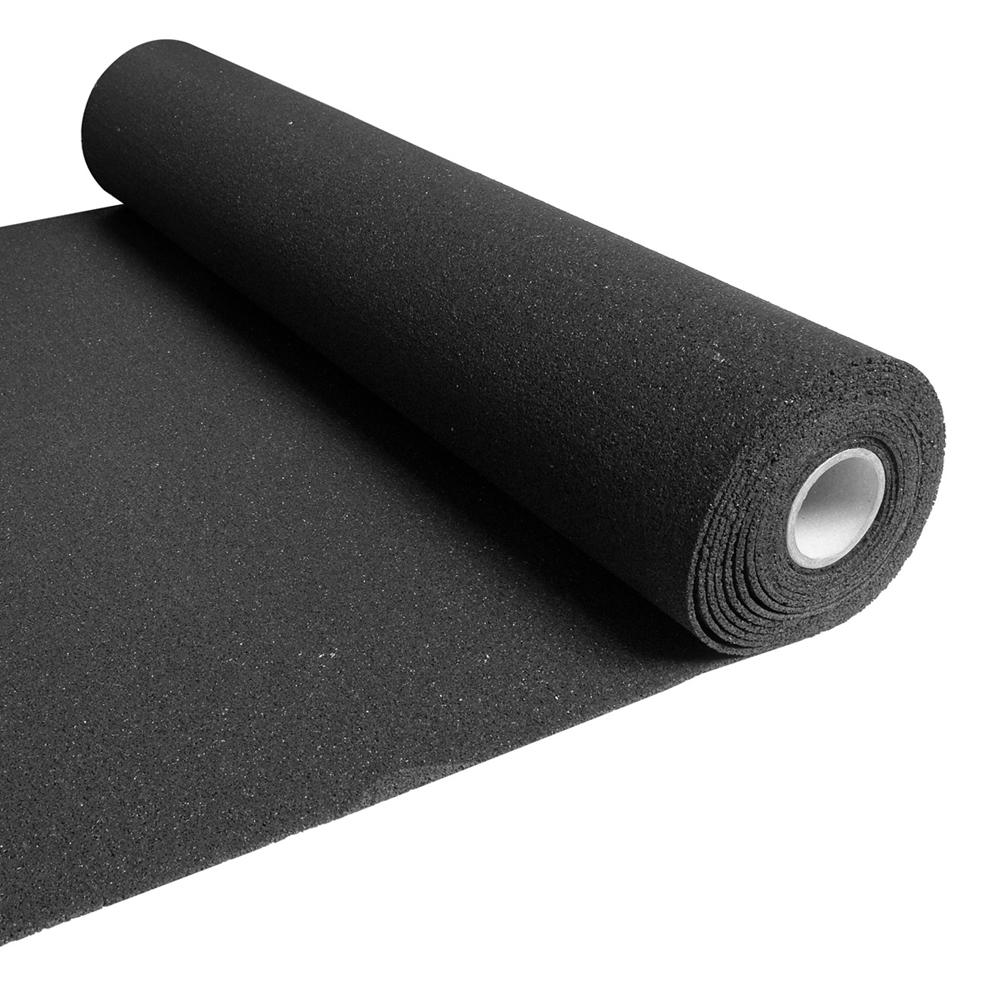

27 Αντικραδασμικά ρολά γυμναστήρια ελαστικό υπόστρωμα 27

28 28

29 Ταρτάν Στίβου 29

30 Χρήση για παραγωγή τροποποιημένου ασφαλτομίγματός βελτιωμένου ασφαλτοτάπητα 30

31 Τροποποιημένο ασφαλτομίγμα Υγρή Μέθοδος Ανάμειξη σε ποσοστό 18-25% Τροποποιημένο Μίγμα Ασφάλτου 31

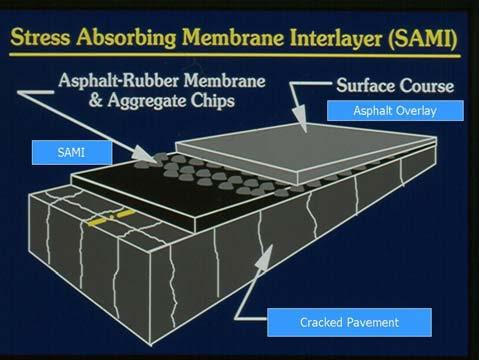

32 Εφαρμογές επιφανειακή επίστρωση στεγάνωση απορρόφηση κραδασμών επιφανειακή επισκευή ασφαλτοτάπητα 32

33 Τροποποιημένη άσφαλτος Ξηρή Μέθοδος ποσοστό 1-3% ως αδρανές χρήση για επιφανειακή επίστρωση Κατασκευή ασφαλτοτάπητα με βελτιωμένες ιδιότητες 33

34 Εφαρμογές Κατασκευή τελικής στρώσης ασφαλτοτάπητα με βελτιωμένες ιδιότητες 34

35 Πλεονεκτήματα Αύξηση της αντοχής στην μόνιμη παραμόρφωση που επέρχεται συνήθως λόγω υψηλών θερμοκρασιών και υψηλού κυκλοφοριακού φόρτου 35

36 Πλεονεκτήματα Βελτίωση της ελαστικής συμπεριφοράς με άμεσο αποτέλεσμα την αποφυγή των ρηγματώσεων των ασφαλτικών στρώσεων 36

37 Πλεονεκτήματα Αύξηση της πρόσφυσης μεταξύ ασφάλτου και αδρανών με αποτέλεσμα τη σημαντική μείωση έως και την πλήρη εξάλειψη του φαινομένου αποκόλλησης των αδρανών από την επιφάνεια του οδοστρώματος 37

38 Πλεονεκτήματα Βελτίωση της συμπεριφοράς σε χαμηλές θερμοκρασίες λόγω της αυξημένης ελαστικότητας 38

39 Πλεονεκτήματα Βελτίωση της πρόσφυσης του οχήματος στο οδόστρωμα Μεγαλύτερη διάρκεια ζωής του οδοστρώματος και λιγότερη συντήρηση 39

40 Πλεονεκτήματα Μείωση του θορύβου από την κυκλοφορία και μεγαλύτερη αποστραγγιστικότητα 40

41 Πλεονεκτήματα Μείωση του φαινομένου spraying και υδρολίσθησης κατά την κίνηση των οχημάτων σε βρεγμένο οδόστρωμα 41

42 Χώρες Εφαρμογής ΗΠΑ ΚΙΝΑ ΙΣΠΑΝΙΑ ΠΟΡΤΟΓΑΛΙΑ 42

43 Ελληνικές Προδιαγραφές Χρήσης Τρίμματος Ελαστικού σε Ασφαλτοτάπητες Σύνταξη και Υποβολή από ECOELASTIKA A.E. σε συνεργασία με Επιστημονικούς και Πανεπιστημιακούς φορείς 43
