ΚΕΦΑΛΑΙΑ ΤΕΧΝΙΚΗΣ ΓΕΩΛΟΓΙΑΣ Ι ΗΛΕΚΤΡΟΝΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ ΙΑΛΕΞΕΩΝ

Transcript

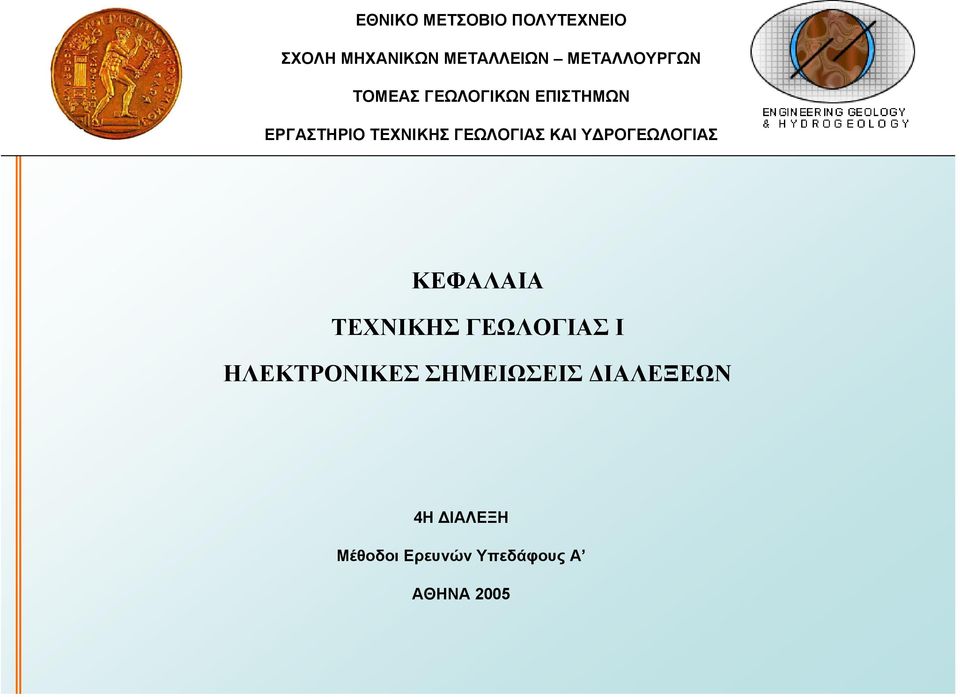

1 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΓΕΩΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΙΚΗΣ ΓΕΩΛΟΓΙΑΣ ΚΑΙ Υ ΡΟΓΕΩΛΟΓΙΑΣ ΚΕΦΑΛΑΙΑ ΤΕΧΝΙΚΗΣ ΓΕΩΛΟΓΙΑΣ Ι ΗΛΕΚΤΡΟΝΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ ΙΑΛΕΞΕΩΝ 4Η ΙΑΛΕΞΗ Μέθοδοι Ερευνών Υπεδάφους Α ΑΘΗΝΑ 2005

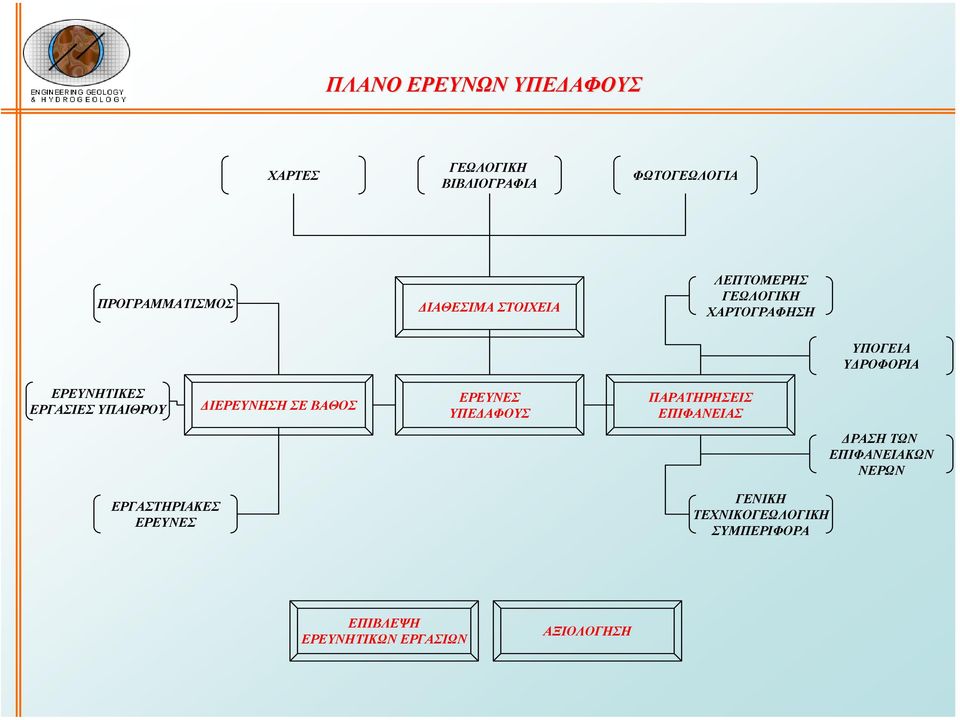

2 ΠΛΑΝΟ ΕΡΕΥΝΩΝ ΥΠΕ ΑΦΟΥΣ ΧΑΡΤΕΣ ΓΕΩΛΟΓΙΚΗ ΒΙΒΛΙΟΓΡΑΦΙΑ ΦΩΤΟΓΕΩΛΟΓΙΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΙΑΘΕΣΙΜΑ ΣΤΟΙΧΕΙΑ ΛΕΠΤΟΜΕΡΗΣ ΓΕΩΛΟΓΙΚΗ ΧΑΡΤΟΓΡΑΦΗΣΗ ΥΠΟΓΕΙΑ Υ ΡΟΦΟΡΙΑ ΕΡΕΥΝΗΤΙΚΕΣ ΕΡΓΑΣΙΕΣ ΥΠΑΙΘΡΟΥ ΙΕΡΕΥΝΗΣΗ ΣΕ ΒΑΘΟΣ ΕΡΕΥΝΕΣ ΥΠΕ ΑΦΟΥΣ ΠΑΡΑΤΗΡΗΣΕΙΣ ΕΠΙΦΑΝΕΙΑΣ ΡΑΣΗ ΤΩΝ ΕΠΙΦΑΝΕΙΑΚΩΝ ΝΕΡΩΝ ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΕΡΕΥΝΕΣ ΓΕΝΙΚΗ ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΕΠΙΒΛΕΨΗ ΕΡΕΥΝΗΤΙΚΩΝ ΕΡΓΑΣΙΩΝ ΑΞΙΟΛΟΓΗΣΗ

3 ΙΑΘΕΣΙΜΑ ΣΤΟΙΧΕΙΑ ΧΑΡΤΕΣ ΓΕΩΛΟΓΙΚΗ ΒΙΒΛΙΟΓΡΑΦΙΑ ΤΟΠΟΓΡΑΦΙΚΟΙ ΓΕΩΛΟΓΙΚΟΙ Υ ΡΟΓΕΩΛΟΓΙΚΟΙ Ε ΑΦΟΛΟΓΙΚΟΙ ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΟΙ ΤΕΚΤΟΝΙΚΟΙ ΓΕΩΛΟΓΙΚΕΣ ΤΟΜΕΣ ΜΕΛΕΤΕΣ ΕΚΘΕΣΕΙΣ ΓΝΩΜΑΤΕΥΣΕΙΣ ΜΗ ΗΜΟΣΙΕΥΜΕΝΕΣ ΜΕΛΕΤΕΣ ΠΗΓΕΣ ΠΛΗΡΟΦΟΡΙΩΝ ΗΜΟΣΙΕΣ ΕΙ ΙΚΕΣ ΥΠΗΡΕΣΙΕΣ ΕΙ ΙΚΟΙ ΟΡΓΑΝΙΣΜΟΙ ΥΠΟΥΡΓΕΙΑ ΕΠΙΣΤΗΜΟΝΙΚΑ ΒΙΒΛΙΑ ΕΠΙΣΤΗΜΟΝΙΚΑ ΠΕΡΙΟ ΙΚΑ Γ.Υ.Σ. Ι.Γ.Μ.Ε. ΠΑΝΕΠΙΣΤΗΜΙΑ Ι ΙΩΤΙΚΟΙ ΦΟΡΕΙΣ ΕΡΕΥΝΗΤΕΣ ΜΕΛΕΤΗΤΕΣ ΛΟΙΠΑ ΣΤΟΙΧΕΙΑ ΦΩΤΟΓΡΑΦΙΕΣ ΑΕΡΟΦΩΤΟΓΡΑΦΙΕΣ ΟΡΥΦΟΡΙΚΕΣ ΕΙΚΟΝΕΣ

4 ΙΑΘΕΣΙΜΑ ΣΤΟΙΧΕΙΑ - ΧΑΡΤΕΣ Με τη χρήση σειράς γεωλογικών και τοπογραφικών χαρτών είναι εφικτή η απόκτηση κρίσιµης πληροφορίας Από τη σύγκριση δυο τοπογραφικών χαρτών, έκδοσης 1861 και 1969 (Durham, Αγγλία) αντίστοιχα προκύπτουν Χρήσιµες πληροφορίες, όπως: Περιοχή επιχωµατώσεων Θέση 2 Περιοχή έντονων καθιζήσεων από υπόγειες µεταλλευτικές εκµεταλλεύσεις Θέσεις 3 και 4 Θέση εγκαταλειµµένων φρεάτων Θέση 1 ΟΡΙΟΘΕΤΗΣΗ ΠΑΛΑΙΟΤΕΡΗΣ ΚΑΤΟΛΙΣΘΗΣΗΣ, ΧΑΡΑΞΗ ΡΕΜΑΤΩΝ, Υ ΡΟΚΡΙΤΗ, ΚΑΘΟΡΙΣΜΟΣ Υ ΡΟΛΟΓΙΚΗΣ ΛΕΚΑΝΗΣ ΠΑΡΟΥΣΙΑΣΗ ΣΧΗΜΑΤΙΣΜΟΥ ΣΤΟ ΓΕΩΛΟΓΙΚΟ ΧΑΡΤΗ ΚΑΙ ΟΠΩΣ ΕΜΦΑΝΙΖΕΤΑΙ ΣΤΗΝ ΥΠΑΙΘΡΟ

5 ΙΑΘΕΣΙΜΑ ΣΤΟΙΧΕΙΑ - ΓΕΩΛΟΓΙΚΗ ΒΙΒΛΙΟΓΡΑΦΙΑ ΑΝΑΓΚΑΙΑ ΚΑΤΑ ΠΕΡΙΠΤΩΣΗ ΚΑΤΑΓΡΑΦΕΣ ΜΕΤΑΛΛΕΙΩΝ ΚΑΙ ΜΕΤΑΛΛΕΥΤΙΚΩΝ ΕΠΙΧΕΙΡΗΣΕΩΝ ΠΑΡΟΥΣΙΑ & ΕΙ Η ΜΕΤΑΛΛΕΥΤΙΚΩΝ ΕΡΓΑΣΙΩΝ, ΠΑΛΙΩΝ ΚΑΙ ΝΕΩΝ Υ ΡΟΓΡΑΦΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΥΠΟΘΑΛΑΣΣΙΟ ΑΝΑΓΛΥΦΟ, ΠΑΛΙΡΡΟΙΕΣ, ΘΑΛΑΣΣΙΑ ΡΕΥΜΑΤΑ Υ ΡΟΛΟΓΙΚΕΣ ΜΕΤΕΩΡΟΛΟΓΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΜΕΤΕΩΡΟΛΟΓΙΚΑ & ΚΛΙΜΑΤΟΛΟΓΙΚΑ ΣΤΟΙΧΕΙΑ, Υ ΡΟΜΕΤΡΙΚΑ ΣΤΟΙΧΕΙΑ ΣΧΕ ΙΑ ΑΓΩΓΩΝ, ΚΑΛΩ ΙΩΝ ΘΕΣΕΙΣ ΘΑΜΜΕΝΩΝ ΑΓΩΓΩΝ, ΚΑΛΩ ΙΩΝ ΤΕΧΝΙΚΕΣ ΕΚΘΕΣΕΙΣ ΣΕΙΣΜΟΛΟΓΙΚΑ ΣΤΟΙΧΕΙΑ ΓΕΩΛΟΓΙΚΕΣ, Υ ΡΟΓΕΩΛΟΓΙΚΕΣ, ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΕΣ,ΓΕΩΤΕΧΝΙΚΕΣ, ΚΟΙΤΑΣΜΑΤΟΛΟΓΙΚΕΣ, ΓΕΩΦΥΣΙΚΕΣ ΕΚΘΕΣΕΙΣ & ΗΜΟΣΙΕΥΣΕΙΣ ΓΙΑ ΤΗΝ ΣΕΙΣΜΙΚΗ ΣΥΧΝΟΤΗΤΑ

6 ΙΑΘΕΣΙΜΑ ΣΤΟΙΧΕΙΑ - ΦΩΤΟΓΕΩΛΟΓΙΑ ΑΕΡΟΦΩΤΟΦΡΑΦΙΑ ΡΗΓΜΑΤΟΣ ΣΤΗΝ NΕVADA ΜΕ ΤΗ ΧΡΗΣΗ ΑΕΡΟΦΩΤΟΓΡΑΦΙΑΣ Ο ΕΝΤΟΠΙΣΜΟΣ ΤΩΝ ΟΡΙΩΝ ΤΩΝ ΙΑΦΟΡΩΝ ΣΧΗΜΑΤΙΣΜΩΝ ΚΑΙ Η ΟΡΙΟΘΕΤΗΣΗ ΤΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΕΝ ΕΧΟΜΕΝΟΥ ΦΡΑΓΜΑΤΟΣ ΑΕΡΟΦΩΤΟΓΡΑΦΙΑ ΑΝΑΠΤΥΞΗΣ Υ ΡΟΓΡΑΦΙΚΟΥ ΙΚΤΥΟ ΕΝ ΡΙΤΙΚΟΥ ΤΥΠΟΥ. ΘΕΩΡΕΙΤΑΙ ΟΤΙ ΤΟ ΥΠΟΒΑΘΡΟ ΑΠΟΤΕΛΕΙΤΑΙ ΑΠΟ ΠΕΤΡΩΜΑΤΑ ΠΟΥ ΠΑΡΟΥΣΙΑΖΟΥΝ ΟΜΟΙΟΜΟΡΦΗ ΑΝΤΙΣΤΑΣΗ ΣΤΗΝ ΙΑΒΡΩΣΗ.

7 ΠΑΡΑΤΗΡΗΣΕΙΣ ΕΠΙΦΑΝΕΙΑΣ ΓΕΩΛΟΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΛΕΠΤΟΜΕΡΗΣ ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΗ ΧΑΡΤΟΓΡΑΦΗΣΗ Η ΚΛΙΜΑΚΑ ΕΞΑΡΤΑΤΑΙ ΑΠΟ: ΕΙ ΟΣ ΕΡΓΟΥ ΣΤΑ ΙΟ ΜΕΛΕΤΗΣ ΠΟΛΥΠΛΟΚΟΤΗΤΑ ΠΕΡΙΟΧΗΣ ΑΠΟΚΑΛΥΠΤΟΝΤΑΙ: ΟΡΙΑ ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΩΝ ΤΥΠΩΝ Ή ΕΝΟΤΗΤΩΝ ΦΥΣΙΚΗ ΚΑΤΑΣΤΑΣΗ ΒΡΑΧΟΜΑΖΑΣ ΚΑΙ Ε ΑΦΙΚΩΝ ΣΧΗΜΑΤΙΣΜΩΝ Υ ΡΟΓΕΩΛΟΓΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΕΥΡΟΣ ΚΥΜΑΝΣΗΣ ΚΑΙΡΙΩΝ ΦΥΣΙΚΟΜΗΧΑΝΙΚΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΦΑΙΝΟΜΕΝΑ ΠΟΥ ΕΝ ΕΧΟΜΕΝΩΣ ΝΑ ΒΡΙΣΚΟΝΤΑΙ ΣΕ ΕΞΕΛΙΞΗ ΕΙ ΟΣ ΕΡΓΟΥ ΚΛΙΜΑΚΑ ΦΡΑΓΜΑΤΑ ΠΕΡΙΟΧΗ ΛΕΚΑΝΗΣ ΑΠΟΡΡΟΗΣ 1 : : ΠΕΡΙΟΧΗ ΛΕΚΑΝΗΣ ΚΑΤΑΚΛΥΣΕΩΣ 1 : : ΘΕΣΗ ΦΡΑΓΜΑΤΟΣ 1 : : ΠΕΡΙΟΧΗ ΑΝΕΙΟΘΑΛΑΜΩΝ ΥΛΙΚΩΝ 1 : : ΣΗΡΑΓΓΕΣ ΚΑΘΟΛΟ ΤΟ ΜΗΚΟΣ 1: : ΠΕΡΙΟΧΕΣ ΕΙΣΟ ΟΥ ΕΞΟ ΟΥ 1 : : Ο ΟΠΟΙΪΑ ΚΑΘΟΛΟ ΤΟ ΜΗΚΟΣ 1 : : ΦΑΙΝΟΜΕΝΑ ΠΟΥ ΕΝ ΕΧΟΜΕΝΩΣ ΕΝΕΡΓΟΠΟΙΗΘΟΥΝ ΣΕΙΡΑ ΕΡΓΑΣΙΩΝ ΠΕΡΙΟΧΕΣ Ι ΙΑΙΤΕΡΗΣ ΣΗΜΑΣΙΑΣ 1 : : ΘΕΣΕΙΣ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ 1 : : ΛΙΜΑΝΙΑ, ΑΕΡΟ ΡΟΜΙΑ, ΟΙΚΙΣΜΟΙ 1: : ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΣΤΟΙΧΕΙΩΝ ΣΤΗΝ ΥΠΑΙΘΡΟ, ΚΑΘΟΡΙΣΜΟΣ ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΩΝ ΕΝΟΤΗΤΩΝ ΚΑΙ ΑΛΛΩΝ ΓΕΩΛΟΓΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΚΑΙ ΑΠΟΤΥΠΩΣΗ ΤΟΥΣ ΣΕ ΑΝΤΙΣΤΟΙΧΟ ΤΟΠΟΓΡΑΦΙΚΟ ΧΑΡΤΗ, ΛΗΨΗ ΕΙΓΜΑΤΩΝ ΓΙΑ ΟΡΥΚΤΟΛΟΓΙΚΗ ΠΕΤΡΟΓΡΑΦΙΚΗ, ΠΑΛΑΙΟΝΤΟΛΟΓΙΚΗ ΕΡΓΑΣΤΗΡΙΑΚΗ ΕΞΕΤΑΣΗ. ΕΠΙΒΕΒΑΙΩΣΗ ΥΠΑΙΘΡΙΩΝ ΠΑΡΑΤΗΡΗΣΕΩΝ. ΕΡΓΑΣΙΑ ΓΡΑΦΕΙΟΥ, ΕΠΕΞΕΡΓΑΣΙΑ ΣΤΟΙΧΕΙΩΝ ΚΙΑ ΣΥΝΤΑΞΗ ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΟΥ Ή ΓΕΩΤΕΧΝΙΚΟΥ ΧΑΡΤΗ.

8 ΠΑΡΑΤΗΡΗΣΕΙΣ ΕΠΙΦΑΝΕΙΑΣ ΥΠΟΓΕΙΑ Υ ΡΟΦΟΡΙΑ ΚΑΙ Υ ΡΟΠΕΡΑΤΟΤΗΤΑ ΥΠΟΓΕΙΑ ΝΕΡΑ ΚΑΙ ΚΑΤΑΣΚΕΥΕΣ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΑΠΑΙΤΕΙΤΑΙ : Υ ΡΟΛΙΘΟΛΟΓΙΚΗ ΤΑΞΙΝΟΜΗΣΗ ΚΑΤΑΓΡΑΦΗ ΣΗΜΕΙΩΝ ΕΜΦΑΝΙΣΕΙΣ ΥΠΟΓΕΙΩΝ ΝΕΡΩΝ ΜΕΤΡΗΣΗ ΣΤΑΘΜΗΣ ΥΠΟΓΕΙΩΝ ΝΕΡΩΝ ΜΕΤΡΗΣΗ ΠΑΡΟΧΗΣ ΠΗΓΩΝ ΕΙΓΜΑΤΟΛΗΨΙΕΣ ΝΕΡΟΥ ΚΑΘΟΡΙΣΜΟΣ ΕΠΙΦΑΝΕΙΑΚΟΥ ΚΑΙ ΥΠΟΓΕΙΟΥ Υ ΡΟΚΡΙΤΗ ΚΑΤΑΠΤΩΣΗ ΒΡΑΧΩΝ ΣΕ ΓΡΑΝΙΤΙΚΟ ΠΡΑΝΕΣ. ΩΣ ΑΙΤΙΟ ΘΕΩΡΕΙΤΑΙ Η ΑΥΞΗΣΗ ΤΗΣ ΣΤΑΘΜΗΣ ΤΟΥ Υ ΡΟΦΟΡΟΥ ΟΡΙΖΟΝΤΑ ΚΑΤΑ ΤΗΝ ΙΑΡΚΕΙΑ ΕΝΤΟΝΗΣ ΒΡΟΧΟΠΤΩΣΗΣ.

9 ΠΑΡΑΤΗΡΗΣΕΙΣ ΕΠΙΦΑΝΕΙΑΣ ΡΑΣΗ ΤΩΝ ΕΠΙΦΑΝΕΙΑΚΩΝ ΝΕΡΩΝ ΚΑΤΟΛΙΘΣΗΣΕΙΣ ΑΥΞΗΣΗ ΒΑΡΟΥΣ ΤΩΝ ΑΣΤΑΘΩΝ ΜΑΖΩΝ ΜΕ ΑΠΟΡΡΟΦΗΣΗ ΚΑΙ ΠΛΗΡΩΣΗ ΤΟΥ ΠΟΡΩ ΟΥΣ ΜΕ ΝΕΡΟ ΜΕΤΑΤΡΟΠΗ ΞΗΡΩΝ ΑΡΓΙΛΙΚΩΝ, ΜΑΡΓΑΪΚΩΝ, ΠΗΛΙΤΙΚΩΝ ΚΑΙ ΙΛΥΟΜΙΓΩΝ ΠΕΤΡΩΜΑΤΩΝ ΣΕ ΠΛΑΣΤΙΚΟΥΣ ΣΧΗΜΑΤΙΣΜΟΥΣ ΙΑΒΡΩΣΗ ΙΟΓΚΩΣΕΙΣ ΑΠΟΣΑΘΡΩΣΗ ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΠΟΣΟΤΗΤΑ ΚΑΙ ΤΑΧΥΤΗΤΑ ΡΟΗΣ ΤΩΝ ΕΠΙΦΑΝΕΙΑΚΩΝ ΝΕΡΩΝ

10 ΠΑΡΑΤΗΡΗΣΕΙΣ ΕΠΙΦΑΝΕΙΑΣ ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ Η ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΕΠΗΡΕΑΖΕΤΑΙ ΑΠΟ ΤΙΣ : ΚΑΤΑΝΟΜΗ ΕΠΙΦΑΝΕΙΩΝ ΑΣΥΝΕΧΕΙΑΣ ΦΥΣΙΚΟΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΒΑΘΜΟ ΙΑΡΡΗΞΕΩΣ ΕΞΑΛΛΟΙΩΣΕΩΣ ΚΑΤΑΝΟΜΗ ΕΠΙΦΑΝΕΙΩΝ ΑΣΥΝΕΧΕΙΑΣ ΣΥΛΛΟΓΗ ΣΤΗΝ ΥΠΑΙΘΡΟ ΜΕΓΑΛΟΥ ΑΡΙΘΜΟΥ (>60) ΜΕΤΡΗΣΕΩΝ ΤΩΝ ΙΕΥΘΥΝΣΕΩΝ ΚΑΙ ΚΛΙΣΕΩΝ ΤΩΝ ΑΣΥΝΕΧΕΙΩΝ ΚΑΙ ΣΤΗ ΣΥΝΕΧΕΙΑ ΣΤΑΤΙΣΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΤΟΥΣ ΠΡΟΒΛΕΨΕΙΣ ΓΙΑ ΤΗΝ ΚΑΤΑΣΤΑΣΗ ΤΟΥ ΠΕΤΡΩΜΑΤΟΣ ΣΕ ΒΑΘΥΤΕΡΟΥΣ ΟΡΙΖΟΝΤΕΣ ΚΑΙ ΤΗΝ ΑΝΑΜΕΝΟΜΕΝΗ ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΤΟΥ
