1 ΕΡΓΟ: Αναβάθμιση κτιριακών εγκαταστάσεων και ηλεκτρομηχανολογικού εξοπλισμού της ΕΕΛ Κερατέας της ΔΕΥΑΤΗΛ Δ.Ε.Υ.Α.ΤΗΛ. Προϋπολογισμός: ,00 Ευρώ (πλέον ΦΠΑ) Χρηματοδότηση: ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΤΕΥΧΟΣ 3 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΛΑΥΡΙΟ ΔΕΚΕΜΒΡΙΟΣ 2018

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΕΙΣΑΓΩΓΗ ΠΟΙΟΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΕΠΕΞΕΡΓΑΜΕΝΩΝ ΛΥΜΑΤΩΝ ΔΕΔΟΜΕΝΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ Ε.Ε.Λ ΣΥΣΧΕΤΙΣΗ ΤΟΥ ΕΡΓΟΥ ΜΕ ΑΛΛΑ ΕΡΓΑ ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ ΑΝΑΛΥΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΚΥΡΙΩΝ, ΒΟΗΘΗΤΙΚΩΝ ΚΑΙ ΥΠΟΣΤΗΡΙΚΤΙΚΩΝ/ΣΥΝΟΔΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

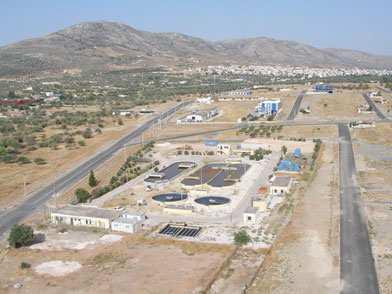

3 1. ΕΙΣΑΓΩΓΗ H παρούσα τεχνική περιγραφή αφορά το έργο «Αναβάθμιση κτιριακών εγκαταστάσεων και ηλεκτρομηχανολογικού εξοπλισμού της Ε.Ε.Λ Κερατέας της Δ.Ε.Υ.Α.ΤΗΛ» Εικόνα 1: Άποψη Ε.Ε.Λ. Κερατέας - Για την κατασκευή και λειτουργία των έργων διαχείρισης λυμάτων (συλλογή, μεταφορά, επεξεργασία και διάθεση λυμάτων) της Κερατέας έχει εκπονηθεί και εγκριθεί κατά το παρελθόν Μελέτη Περιβαλλοντικών Επιπτώσεων για την οποία είχε εκδοθεί η υπ αρ. Πρωτ / Κοινή Απόφαση ΥΠΕΧΩΔΕ ΥΠ. ΕΣΩΤΕΡΙΚΩΝ ΥΠ. ΥΓΕΙΑΣ ΠΕ.ΧΩ. «Έγκριση Περιβαλλοντικών Όρων για τις Εγκαταστάσεις Βιολογικού καθαρισμού του Δήμου Κερατέας που βρίσκεται στη θέση Βιγλίτσα του Δήμου Κερατέας». - Έχει εκδοθεί σύμφωνα με το υπ αριθμόν Πρωτ / της Δ/νσης Υγείας της Νομαρχίας Ανατολικής Αττικής «Απόφαση Διάθεσης Επεξεργασμένων Λυμάτων Δήμου Κερατέας». - Έχει υποβληθεί νέα Μ.Π.Ε και αναμένεται η έγκρισή της. 3

4 2. ΠΟΙΟΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΕΠΕΞΕΡΓΑΜΕΝΩΝ ΛΥΜΑΤΩΝ BOD 5 10 mg/lt (για το 80% των δειγμάτων) Total SS 10 mg/lt (για το 80% των δειγμάτων) Escherichia (EC/100ml) coli 5 (για το 80% των δειγμάτων) 50 (για το 95% των δειγμάτων) N ολικό (TN) 15 mg/l N Αμμωνιακό 2 mg/l Θολότητα (NTU) 2 (διάμεση τιμή) Υπολειμματικό χλώριο 2 mg/l P ολικό 2 mg/l Στο υπό μελέτη έργο, η διάθεση της εκροής πραγματοποιείται αποκλειστικά σε επιφανειακό υδάτινο αποδέκτη και πιο συγκεκριμένα στον παρακείμενο χείμαρρο «ρέμα Ελαιοχωρίου». 4

5 3. ΔΕΔΟΜΕΝΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ Ε.Ε.Λ. Παράμετρος Μονάδα Ποσότητα Παροχές Πληθυσμός ΙΠ Μέση ημερήσια παροχή m 3 /d Παροχή αιχμής m 3 /h 580 Ρυπαντικά φορτία Οργανικό φορτίο BOD 5 kg/d Αιωρούμενα στερεά SS kg/d Ολικό άζωτο ΤΚΝ kg/d 170 Η κατασκευή της υπάρχουσας Ε.Ε.Λ ολοκληρώθηκε το 1993 και από το 1995 λειτουργεί με προσωπικό του πρώην Δήμου Κερατέας. Το έργο έχει Εγκεκριμένους Περιβαλλοντικούς Όρους, ΑΔΑ: 68ΗΝΟΡ1Κ-ΓΔ0 4. ΣΥΣΧΕΤΙΣΗ ΤΟΥ ΕΡΓΟΥ ΜΕ ΑΛΛΑ ΕΡΓΑ Το έργο της Ε.Ε.Λ Κερατέας είναι σε άμεση συσχέτιση με τα ολοκληρωμένα εσωτερικά και εξωτερικά δίκτυα αποχέτευσης, τα οποία έχουν ολοκληρωθεί. Η πόλη της Κερατέας έχει ολοκληρωμένα τα αναγκαία έργα υποδομής όσον αφορά τα αποχετευτικά δίκτυα της ευρύτερης περιοχής και πιο συγκεκριμένα, η πόλη της Κερατέας έχει καλύψει σε ποσοστό 100% τις ανάγκες σε αποχετευτικά δίκτυα και Ε.Ε.Λ. Οδικό Δίκτυο Η Ε.Ε.Λ. Κερατέας συνδέεται οδικά με το τοπικό δημοτικό οδικό δίκτυο της ευρύτερης περιοχής της πόλης της Κερατέας, ενώ νότια της Ε.Ε.Λ. και σε απόσταση 250 μ. διέρχεται η λεωφόρος Λαυρίου, από την οποία υπάρχει επιπλέον δυνατότητα σύνδεσης με την Ε.Ε.Λ. μέσω υφιστάμενου τοπικού οδικού δικτύου. 5

6 Εικόνα 6.1. Απεικόνιση οδικού δικτύου σύνδεσης Ε.Ε.Λ. Κερατέας μέσω δορυφόρου (google earth) Εντός της Ε.Ε.Λ υφίστανται ασφαλτοστρωμένοι δρόμοι πλάτους 5,0 m για την ευχερή πρόσβαση στο κέντρο των εγκαταστάσεων, ασφαλτοστρωμένες επιφάνειες για χώρους ελιγμών και στάθμευσης. Οι δρόμοι καθώς και οι επιφάνειες ελιγμών και στάθμευσης είναι δίκλινες για την απορροή των οµβρίων. Δίκτυο άρδευσης και έκπλυσης χώρων Για λόγους εξοικονόμησης ποσίμου νερού επιλέγεται η έκπλυση των μονάδων να γίνεται µε επεξεργασμένα λύματα. Επομένως, εντός του χώρου των εγκαταστάσεων θα κατασκευασθεί μελλοντικά εσωτερικό δίκτυο βιομηχανικού νερού. Δίκτυο ύδρευσης Η Ε.Ε.Λ. υδροδοτείται από το δίκτυο ύδρευσης του Δ. Κερατέας. Έχει κατασκευαστεί δίκτυο ύδρευσης εντός της Ε.Ε.Λ το οποίο είναι επαρκές. Ηλεκτροδότηση Η εξασφάλιση της ηλεκτρικής ενέργειας γίνεται από το δίκτυο της ΔΕΗ. Σε περίπτωση διακοπής της παροχής ενέργειας η Ε.Ε.Λ διαθέτει Ηλεκτροπαραγωγό 6

7 Ζεύγος για τη συνέχιση της λειτουργίας. Το ηλεκτρικό δίκτυο είναι επαρκές και δεν θα απαιτηθεί επέκταση. Τελικός Αποδέκτης επεξεργασμένων λυμάτων Τον τελικό αποδέκτη επεξεργασμένων λυμάτων της Εγκατάστασης Επεξεργασίας Λυμάτων αποτελεί το παρακείμενο ρέμα Ελαιοχωρίου Ο αγωγός τελικής Διάθεσης Επεξεργασμένων Λυμάτων είναι από PVC DN 500. Συνολικό Μήκος Αγωγού τελικής Διάθεσης: 400 m. Συντεταγμένες σημείων «Αρχής Τέλους» αγωγού τελικής διάθεσης: ΑΡΧΗ: Χ: , Υ: , Ζ:128 ΤΕΛΟΣ: Χ:500776, Υ: , Ζ: 123 7

8 5. ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ Η Ε.Ε.Λ έχει κατασκευαστεί σε οικόπεδο έκτασης 23 στρεμμάτων περίπου.. Δέχεται τα αστικά λύματα της πόλης της Κερατέας και τα προεπεξεργασμένα βιομηχανικά απόβλητα της ΒΙ.ΠΕ Κερατέας. Η μέθοδος επεξεργασίας που εφαρμόζεται είναι αυτή της Ενεργού Ιλύος, τύπου Παρατεταμένου Αερισμού με βιολογική απονιτροποίηση και με ταυτόχρονη σταθεροποίηση της ιλύος. Οι επί μέρους μονάδες επεξεργασίας και οι προτεινόμενες παρεμβάσεις σε αυτές είναι οι παρακάτω: 1. Το Έργο της Εσχάρωσης στο οποίο θα τοποθετηθεί μία νέα αυτοκαθαριζόμενη εσχάρα και ένας νέος μεταφορικός κοχλίας των εσχαρισμάτων. 2. Φρεάτιο μερισμού_1 της παροχής προς τις οξειδωτικές τάφρους που θα τοποθετηθούν δύο νέα θυροφράγματα. 3. Την πρόσφατα κατασκευασθείσα δεξαμενή αερισμού (νέα) τύπου οξειδωτικής τάφρου που θα εξοπλιστεί με: δύο λοβοειδείς φυσητήρες (ένας σε λειτουργία και ένας εφεδρικός) δύο υποβρύχιους αναδευτήρες, τύπου προώθησης ροής, Διακοσίων πενήντα 250 διαχυτήρων, λεπτής φυσαλίδας, ελαστικής μεμβράνης επί προκατασκευασμένου υδραυλικού δικτύου από ΗDPE. Ενός πλήρους ανοξείδωτου δικτύου αγωγών μεταφοράς του αέρα από τους φυσητήρες στους διαχυτήρες (δίκτυο εκτός υγρών). Ένα πλήρες υδραυλικό δίκτυο αέρα τροφοδοσίας των διαχυτήρων (δίκτυο εντός υγρών) Ενός νέου πίνακα ισχύος και αυτοματισμού για την τροφοδοσία των αναδευτήρων και των φυσητήρων καθώς και του νέου εξοπλισμού που θα εγκατασταθεί στις 2 παλαιές δεξαμενές αερισμού ως περιγράφεται στο σημείο 4 του παρόντος. Ενός νέου δικτύου ισχυρών ρευμάτων και αυτοματισμού για το νέο εξοπλισμό. Μία διάταξη μέτρησης του διαλελυμένου οξυγόνου. Μία διατάξη μέτρησης MLSS. 8

9 Ένα μεταλλικό κτίριο στέγασης των φυσητήρων και του ηλεκτρικού πίνακα. Δύο μεταλλικές γέφυρες στερέωσης των συστημάτων ανέλκυσης των υποβρύχιων αναδευτήρων 4. Τις δύο παλαιές δεξαμενές αερισμού τύπου οξειδωτικής τάφρου που θα εξοπλιστούν με: Τέσσερις αεριστήρες οριζόντιου άξονα. Δύο υποβρύχιους αναδευτήρες (έναν σε κάθε δεξαμενή), τύπου προώθησης ροής Ένα νέο δίκτυο ισχυρών ρευμάτων και αυτοματισμού. Δύο διατάξεις μέτρησης του διαλελυμένου οξυγόνου. Δύο διατάξεις μέτρησης MLSS. Η ηλεκτρική τροφοδοσία του συνόλου του νέου εξοπλισμού (ως περιγράφεται ανωτέρω) θα παρέχεται από τον νέο πίνακα που θα εγκατασταθεί στον οικίσκο παραπλεύρως της νέας δεξαμενής αερισμού. Ομοίως και ο αυτόματος έλεγχος λειτουργίας του εξοπλισμού θα ελέγχεται από το PLC του νέου πίνακα. 5. Φρεάτιο μερισμού_2 της παροχής προς τις δεξαμενές καθίζησης που θα τοποθετηθούν δύο νέα θυροφράγματα. 6. Μονάδα αφυδάτωσης της περίσσειας Ιλύος η οποία θα εξοπλιστεί με: Δύο αντλίες τροφοδοσίας της μονάδας αφυδάτωσης. Έναν φυγοκεντρικό διαχωριστήρα. Ένα αυτόματο συγκρότημα παρασκευής διαλύματος πολυηλεκτρολύτη. Δύο δοσομετρικές αντλίες του διαλύματος πολυηλεκτρολύτη. Έναν μηχανικό αναμείκτη της ιλύος με τον πολυηλεκτρολύτη. Ένα κοχλία παραλαβής και μεταφοράς της αφυδατωμένης ιλύος. Έναν ηλεκτρικό πίνακα τροφοδοσίας του Η/Μ εξοπλισμού της μονάδας αφυδάτωσης. 7. Έργο Αυτοματισμού και Ελέγχου όλων των αναβαθμισμένων διεργασιών που συντίθεται κυρίως από: Τους πίνακες αυτοματισμού. 9

10 Την κεντρική μονάδα διαχείρισης. Τα όργανα ελέγχου. Το δίκτυο μεταφοράς των σημάτων. Τους υπολογιστές (laptop, desktop, οθόνη κλπ) 8. Έργα Ηλεκτροδότησης του νέου Η/Μ εξοπλισμού: Στον υφιστάμενο πίνακα Χ.Τ. θα γίνουν όλες οι απαραίτητες παρεμβάσεις με την προσθήκη κατάλληλου διακοπτικού υλικού και μέσων προστασίας για την ασφαλή τροφοδοσία των νέων πινάκων (Πίνακας μονάδας αφυδάτωσης και πίνακας οξειδωτικών τάφρων) Προμήθεια και εγκατάσταση νέου πίνακα στη μονάδα Αφυδάτωσης Προμήθεια και εγκατάσταση νέου πίνακα εξοπλισμού οξειδωτικών τάφρων Κάθε πίνακας θα φέρει χωριστά πεδία κατ ελάχιστον για τα κάτωθι : Πεδίο Εισόδου από τον Γ.Π.Χ.Τ Πεδίο τροφοδοσίας και ηλεκτρονικές μονάδες ελέγχου στροφών (όπου απαιτείται) κινητήρων Πεδίο αυτοματισμού και οργάνων. Το σύστημα εξαερισμού του χώρου των πινάκων. 9. Μία διάταξη μέτρησης του υπολειμματικού χλωρίου που θα τοποθετηθεί στη δεξαμενή χλωρίωσης. 10. Ένα ηλεκτρομαγνητικό παροχόμετρο για την μέτρηση της εισερχόμενης παροχής. 11. Ένα ηλεκτρομαγνητικού παροχόμετρου για την μέτρηση και καταγραφή της ανακυκλοφορίας ιλύος 12. μίας διάταξης μέτρησης της θολότητας που θα τοποθετηθεί στη δεξαμενή χλωρίωσης. 13. Μία διάταξη μέτρησης του ph που θα τοποθετηθεί στην μονάδα εσχάρωσης. 10

11 6. ΑΝΑΛΥΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΚΥΡΙΩΝ, ΒΟΗΘΗΤΙΚΩΝ ΚΑΙ ΥΠΟΣΤΗΡΙΚΤΙΚΩΝ/ΣΥΝΟΔΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Στην παρούσα ενότητα, παρουσιάζεται η αναλυτική τεχνική περιγραφή των κύριων και των συνοδών εγκαταστάσεων, καθώς και των παρεμβάσεων που πραγματοποιούνται: 1. Διάταξη Εσχάρωσης λυμάτων (Υφιστάμενο Έργο που αναβαθμίζεται) Τα λύματα από το αντλιοστάσιο αρχικής ανύψωσης οδηγούνται σε φρεάτιο πιεζόθραυσης και ακολούθως στην μονάδα Εσχάρωσης. Η μονάδα εσχάρωσης αποτελείται από δύο κανάλια πλάτους 0,6m, στα οποία έχουν τοποθετηθεί μία αυτοκαθαριζόμενη τοξωτή εσχάρα και μία απλή ανοξείδωτη εσχάρα με διάκενα ράβδων 20 mm παράλληλη προς την αυτόματη, που χρησιμοποιείται σε περίπτωση απενεργοποίησης για συντήρηση της αυτόματης εσχάρας. Το δομικό μέρος έχει σχεδιαστεί και κατασκευαστεί έτσι ώστε να εξυπηρετεί την παροχή αιχμής της Β Φάσης. Απαιτούμενες παρεμβάσεις Εγκατάσταση μίας νέας αυτοκαθαριζόμενης ανοξείδωτης βαθμιδωτής εσχάρας με διάκενα 10mm. Εγκατάσταση διάταξη νέου ανοξείδωτου μεταφορικού κοχλία που θα δέχεται τα εσχαρίσματα, θα τα μεταφέρει και θα τα αποθέτει σε κατάλληλα δοχεία συλλογής των εσχαρισμάτων. Αποξήλωση όλου του υφιστάμενου εξοπλισμού και μεταφορά σε χώρο που θα υποδειχθεί από την Δ.Ε.Υ.Α.ΤΗΛ. 11

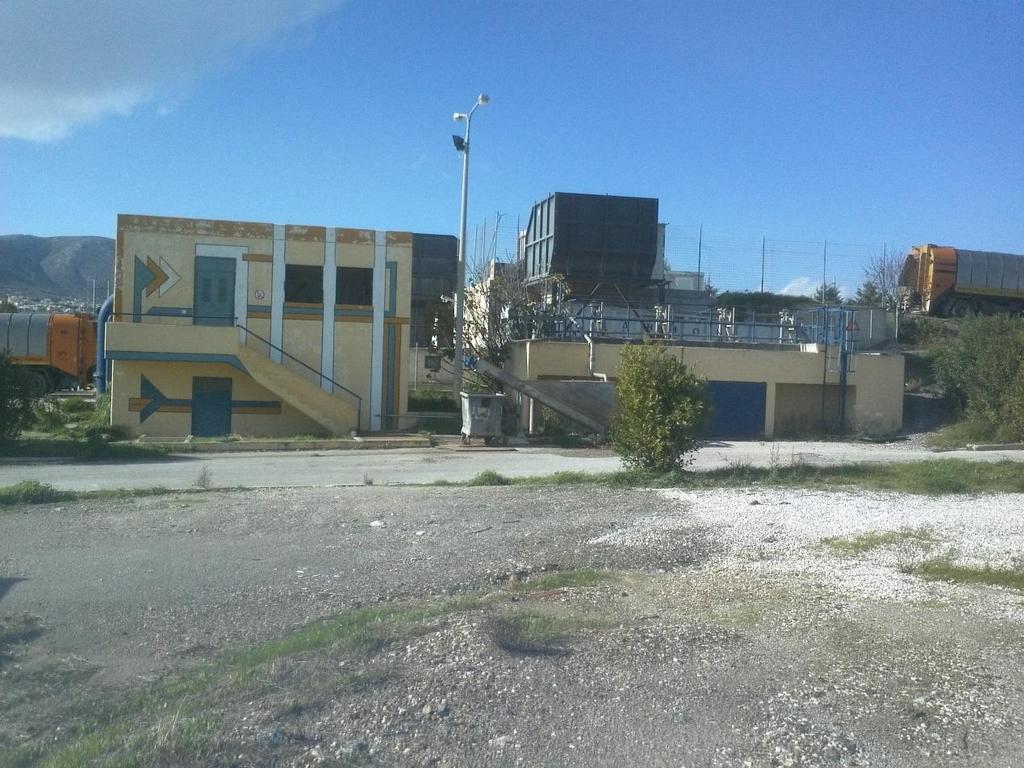

12 Εικόνα 2. ΚΤΙΡΙΟ ΕΣΧΑΡΩΣΗΣ και ΔΙΑΤΑΞΗ ΕΞΑΜΜΩΣΗΣ 12

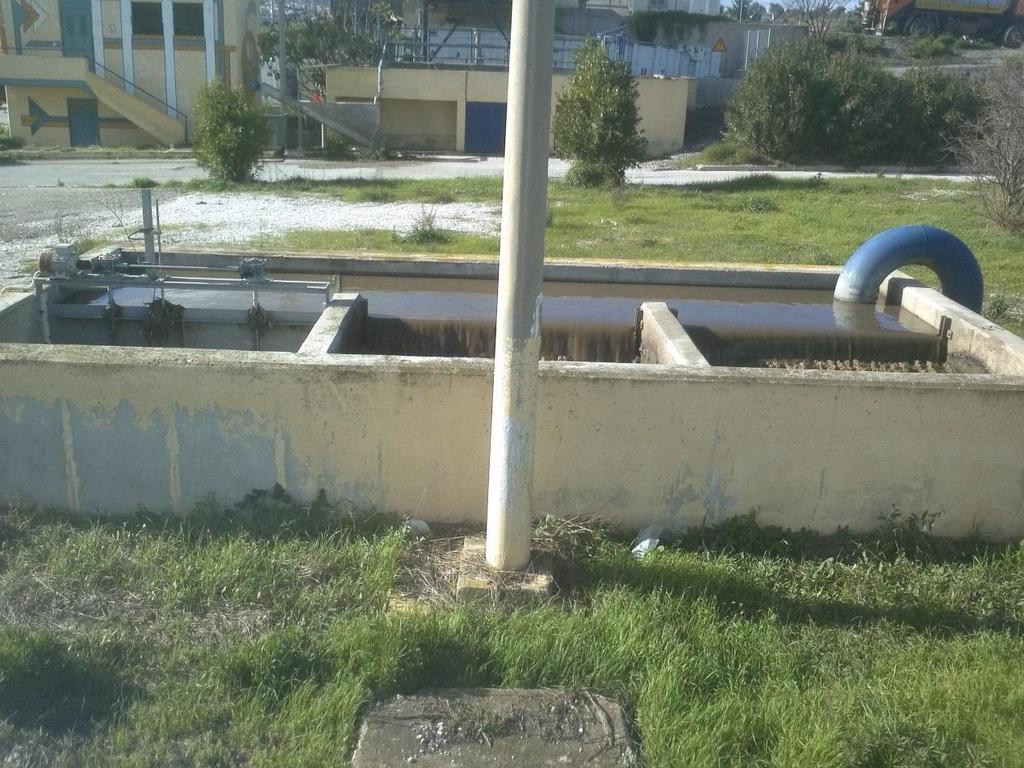

13 2. Μεριστής Παροχής_1 προς τις δεξαμενές βιολογικής επεξεργασίας (Υφιστάμενο Έργο που αναβαθμίζεται) Από την προεπεξεργασία τα λύματα και η ανακυκλοφορία της ιλύος οδηγούνται στον μεριστή παροχής. Εδώ γίνεται η τροφοδοσία των τριών γραμμών βιολογικής επεξεργασίας. Το φρεάτιο μερισμού περιλαμβάνει το διαμέρισμα εισόδου των λυμάτων και της ανακυκλοφορούσης ιλύος και τα τρία διαμερίσματα που διοχετεύουν το ανάμεικτο υγρό μέσω θυροφραγμάτων στις οξειδωτικές τάφρους. Το δομικό μέρος του μεριστή έχει κατασκευαστεί και διαμορφωθεί έτσι, ώστε να εξυπηρετεί τη Β' φάση ως προς τα έργα Π/Μ. Απαιτούμενες επεμβάσεις και επεκτάσεις Εγκατάσταση δύο ανοξείδωτων θυροφραγμάτων. Εικόνα 3. ΜΕΡΙΣΤΗΣ ΠΑΡΟΧΗΣ_1 13

14 3. Παλαιές Οξειδωτικές Τάφροι (Υφιστάμενο Έργο που αναβαθμίζεται) Έχουν κατασκευαστεί δύο δεξαμενές αερισμού τύπου οξειδωτικής τάφρου (εναλλασσόμενων αερόβιων - ανοξικών ζωνών). Οι δύο δεξαμενές κατασκευάστηκαν το Κάθε οξειδωτική τάφρος αποτελείται από δύο διώρυγες πλάτους 5.5 m με ωφέλιμο βάθος υγρών 3 m. O ωφέλιμος όγκος εκάστης είναι περίπου 1400 m 3. Απαιτούμενες επεμβάσεις και επεκτάσεις Σε κάθε οξειδωτική τάφρο θα εγκατασταθούν δύο υποβρύχιοι αναδευτήρες, τύπου προώθησης ροής, που θα εξασφαλίζουν την πλήρη ανάμιξη του περιεχομένου υγρού. Για κάθε αναδευτήρα θα υπάρχει σύστημα ανέλκυσης. Η πρόσβαση σε κάθε αναδευτήρα θα εξασφαλίζεται μέσω νέας μεταλλικής γέφυρας. Σε κάθε οξειδωτική τάφρο θα εγκατασταθούν δύο νέοι επιφανειακοί αεριστήρες σε αντικατάσταση των τεσσάρων υφιστάμενων επιφανειακών αεριστήρων (οι οποίοι παρουσιάζουν συνεχείς βλάβες και μειωμένη απόδοση από την πολυετή λειτουργία τους). Σε κάθε οξειδωτική τάφρο θα εγκατασταθεί σύστημα μέτρησης του οξυγόνο έτσι ώστε η ρύθμιση της προσφερόμενης παροχής οξυγόνου να επιτυγχάνεται με την ρύθμιση της ταχύτητας περιστροφής των επιφανειακών αεριστήρων αναλογικά μέσω ρυθμιστών στροφών (inverters). Θα εγκατασταθεί νέο ηλεκτρικό δίκτυο ισχύος και αυτοματισμού και σύνδεση του εξοπλισμού με τον νέο ηλεκτρικό πίνακα εντός του οικίσκου παραπλεύρως της νέας οξειδωτικής τάφρου. 14

15 4. Νέα Οξειδωτική Τάφρος (Υφιστάμενο Έργο που αναβαθμίζεται) Έχει κατασκευαστεί μία νέα δεξαμενή αερισμού τύπου οξειδωτικής τάφρου (εναλλασσόμενων αερόβιων - ανοξικών ζωνών). Η δεξαμενή κατασκευάστηκε το 2007 και θα εξυπηρετούσε τις ανάγκες του ΒΙ.Ο.ΠΑ. Η οξειδωτική τάφρος αποτελείται από δύο διώρυγες πλάτους 5.5 m με ωφέλιμο βάθος υγρών 3 m. O ωφέλιμος όγκος είναι περίπου 1400 m 3. Η τρίτη οξειδωτική τάφρος έχει εξοπλιστεί με δύο επιφανειακούς αεριστήρες τύπου ρότορα. Αυτοί οι αεριστήρες δεν έχουν λειτουργήσει αποδοτικά παρά τις προσπάθειες που καταβλήθηκαν και έχουν σοβαρά μηχανολογικά προβλήματα. Όποια προσπάθεια επαναλειτουργίας τους κρίνεται ασύμφορη. Απαιτούμενες επεμβάσεις και επεκτάσεις Η οξειδωτική τάφρος Θα εξοπλιστεί με σύστημα αερισμού τύπου διάχυσης με φυσητήρες και διαχυτήρες λεπτής φυσαλίδας. Θα τοποθετηθούν δύο λοβοειδείς φυσητήρες (ένας σε λειτουργία και ένας εφεδρικός) που θα λειτουργούν μέσω inverters, παροχής 1000 Nm 3 /h σε 400 mbar έκαστος. Οι φυσητήρες θα είναι τοποθετημένοι σε ηχομονωμένα κουβούκλια και θα στεγαστούν σε νέο μεταλλικό κτίριο. Ο αέρας θα δίδεται μέσω ανοξείδωτου δικτύου αγωγών, σε προκατασκευασμένη διάταξη 250 διαχυτήρων λεπτής φυσαλίδας, ελαστικής μεμβράνης. Η οξειδωτική τάφρος Θα εξοπλιστεί με δύο υποβρύχιους αναδευτήρες, τύπου προώθησης ροής, που θα εξασφαλίζουν την πλήρη ανάμιξη του περιεχομένου υγρού. Για κάθε αναδευτήρα θα υπάρχει σύστημα ανέλκυσης. Η πρόσβαση στους αναδευτήρες θα εξασφαλίζεται μέσω των υφιστάμενων γεφυρών από οπλισμένο σκυρόδεμα. θα εγκατασταθεί σύστημα μέτρησης του οξυγόνο έτσι ώστε η ρύθμιση της προσφερόμενης παροχής οξυγόνου να επιτυγχάνεται με την ρύθμιση της ταχύτητας περιστροφής των φυσητήρων αναλογικά μέσω ρυθμιστών στροφών (inverters). Θα εγκατασταθεί νέος ηλεκτρικός πίνακας ισχύος και αυτοματισμού που θα διασυνδεθεί με τον εξοπλισμό και τον Γ.Π.Χ.Τ της Ε.Ε.Λ. Θα εγκατασταθεί νέο ηλεκτρικό δίκτυο ισχύος και αυτοματισμού. Θα κατασκευαστεί ένα νέο μεταλλικό κτίριο στέγασης των φυσητήρων και του ηλεκτρικού πίνακα. Αποξήλωση όλου του υφιστάμενου εξοπλισμού και μεταφορά σε χώρο που θα υποδειχθεί από την Δ.Ε.Υ.Α.ΤΗΛ. 15

16 Εικόνα 4 ΠΑΛΑΙΕΣ ΟΞΕΙΔΩΤΙΚΕΣ ΤΑΦΡΟΙ 16

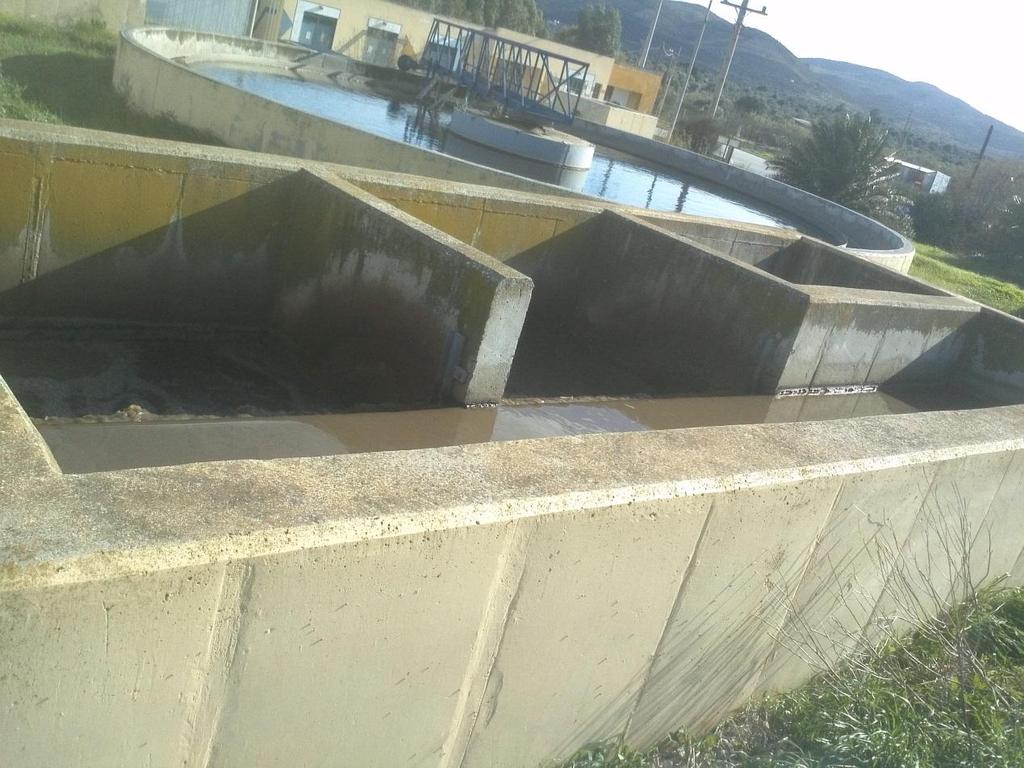

17 5. Μεριστής Παροχής_ 2 προς τις δεξαμενές καθίζησης (Υφιστάμενο Έργο που αναβαθμίζεται) Στον μεριστή παροχής_2 οδηγείται το ανάμεικτο υγρό από τις οξειδωτικές τάφρους µε δύο αγωγούς DΝ400. Από εδώ γίνεται η τροφοδοσία των δύο υφιστάμενων δεξαμενών καθίζησης. Το φρεάτιο μερισμού περιλαμβάνει τα παρακάτω διαμερίσματα. Το διαμέρισμα εισόδου των λυμάτων και της επανακυκλοφορούσας ιλύος. Τα τρία διαμερίσματα που διοχετεύουν το ανάμεικτο υγρό στις δεξαμενές καθίζησης. To δομικό μέρος του μεριστή έχει κατασκευαστεί και διαμορφωθεί έτσι ώστε να εξυπηρετεί την Α' Φάση κατασκευής ως προς τα Η/Μ έργα και τη Β' φάση ως προς τα έργα ΠΜ. Με την κατασκευή της τρίτης δεξαμενής καθίζησης τότε και η τρίτη δεξαμενή αερισμού θα λειτουργεί πλέον όπως και οι υπάρχουσες (δηλαδή ως οξειδωτικές τάφροι). Απαιτούμενες επεμβάσεις και επεκτάσεις Εγκατάσταση τριών νέων ανοξείδωτων θυροφραγμάτων. Εικόνα 5. ΜΕΡΙΣΤΗΣ ΠΑΡΟΧΗΣ_2 17

18 Εικόνα 6. ΔΕΞΑΜΕΝΗ ΚΑΘΙΖΗΣΗΣ, ΚΤΙΡΙΟ ΧΛΩΡΙΩΣΗΣ, ΠΑΧΥΝΤΗΣ ΒΑΡΥΤΗΤΑΣ 18

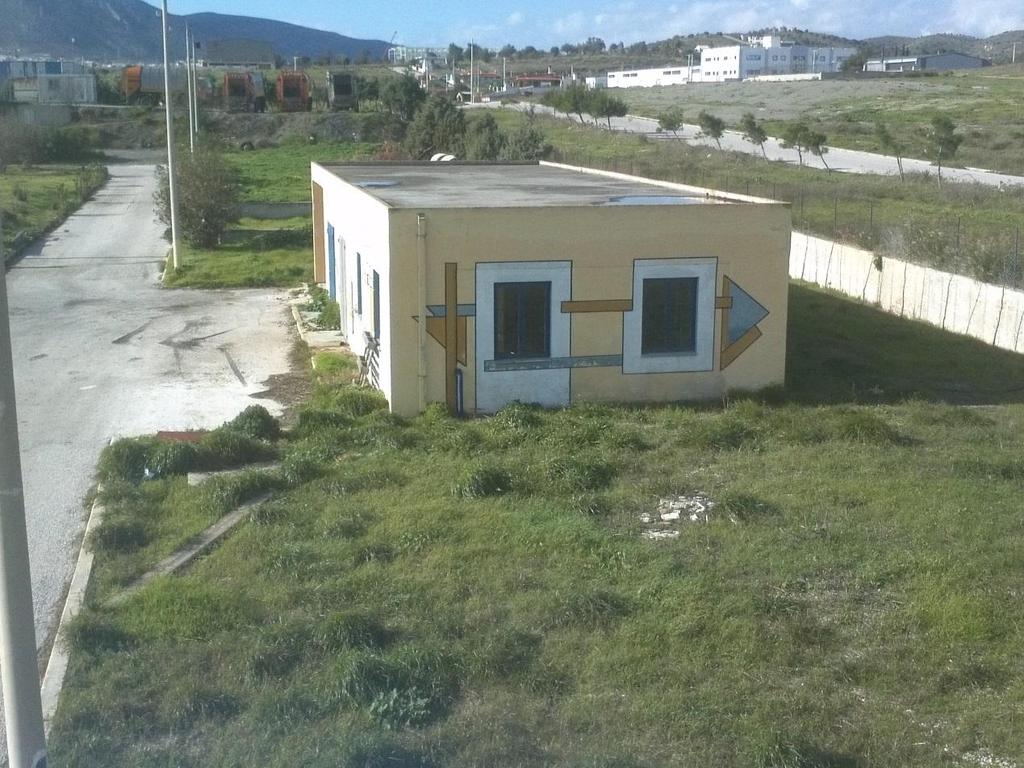

19 6. Μονάδα Αφυδάτωσης Ιλύος (Νέο Έργο) Η αφυδάτωση της περίσσειας ιλύος, θα γίνεται με φυγόκεντρο. Η μονάδα θα στεγαστεί στο υφιστάμενο κτίριο αφυδάτωσης (το οποίο θα ανακατασκευαστεί) και θα σχεδιαστεί για την αφυδάτωση της περίσσειας βιολογικής ιλύος σε 5ημερη, εβδομαδιαία, και 7ωρη, ημερήσια, λειτουργία. Τα επιμέρους τμήματα της πλήρης μονάδας αφυδάτωσης είναι: Αντλιοστάσιο ιλύος Αναμίκτης ιλύος και πολυηλεκτρολύτη Δοσομέτρηση πολυηλεκτρολύτη Φυγοκεντρικός διαχωριστήρας Μονάδα Παρασκευής και Δοσομέτρησης πολυηλεκτρολύτη Κοχλίας μεταφοράς ιλύος Γενικός ηλεκτρικός πίνακας τα οποία θα είναι εναρμονισμένης, μεταξύ τους, δυναμικότητας, με δυνατότητα μεταβολής της παροχής τους, ώστε να επιτυγχάνονται οι προδιαγεγραμμένες αποδόσεις. Αντλιοστάσιο ιλύος Για την τροφοδοσία της ιλύος στη μονάδα αφυδάτωσης εγκαθίσταται νέο αντλιοστάσιο τροφοδοσίας που αποτελείται από δύο κοχλιωτές αντλίες (μία σε λειτουργία και μία εφεδρική) ρυθμιζόμενης παροχής έως 10 m 3 /h. Οι αντλίες αναρροφούν από τον παχυντή και τροφοδοτούν την διάταξη αφυδάτωσης. Αναμίκτης ιλύος και πολυηλεκτρολύτη Η ανάμιξη της ιλύος με τον πολυηλεκτρολύτη θα γίνεται σε ειδικό μηχανικό αναμίκτη. Φυγοκεντρικός διαχωριστήρας Η αφυδάτωση της περίσσειας βιολογικής ιλύος θα γίνεται με φυγοκεντρικό διαχωριστήρα. Η επιλογή της δυναμικότητάς του θα βασιστεί στα παρακάτω δεδομένα : Παραγωγή περίσσειας ιλύος Μέγιστες ώρες λειτουργίας ημερησίως Μέγιστες ημέρες λειτουργίας εβδομαδιαίως 900 kg/d 7 h/d 5 d/w 19

20 Συγκέντρωση στερεών εισόδου (μετά από πάχυνση) 30 kg /m 3 Συγκέντρωση στερεών εξόδου >20% Ημερήσια απαίτηση αφυδάτωσης στερεών σε 5νθήμερη λειτουργία Ωριαία απαίτηση αφυδάτωσης στερεών (για 7 h/d) Ημερήσια υδραυλική απαίτηση τροφοδοσίας σε 5νθήμερη λειτουργία 1260 kg/d 180 kg/h 42 m 3 /d Ωριαία υδραυλική απαίτηση τροφοδοσίας (για 7 h/d) 6 m 3 /h Για την επίτευξη των παραπάνω δεδομένων, ο φυγοκεντρικός διαχωριστήρας θα έχει εσωτερική διάμετρο τυμπάνου >400mm και εσωτερικό μήκος τυμπάνου >1500 mm. Μονάδα Παρασκευής και Δοσομέτρησης πολυηλεκτρολύτη Η διαστασιολόγηση έγινε για 3-7 g/kg MLSS πολυηλεκτρολύτη συγκέντρωσης 0,1-0,2 %. Η ποσότητα αυτή θα παράγεται από ένα συγκρότημα παρασκευής οργανικού κροκκιδωτικού, που θα λειτουργεί 8 h/d. Ήτοι, η απαιτούμενη δυναμικότητά του θα είναι 1000 l/h. Δοσομέτρηση πολυηλεκτρολύτη Η αντλία τροφοδότησης του διαλύματος θα λειτουργεί 8 h/d. Θα γίνει προμήθεια δύο αντλιών (εκ των οποίων η μία εφεδρική) δυναμικότητας ( l/h. ΓΕΝΙΚΟΣ ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ Ο γενικός ηλεκτρικός πίνακας θα δίνει τη δυνατότητα χειρισμού και ελέγχου του κεντρικού κινητήρα του φυγοκεντρικού διαχωριστήρα, της αντλίας πολυηλεκτρολύτη και του κοχλία μεταφοράς ιλύος. Θα έχει ψηφιακά όργανα ένδειξης της διαφορικής ταχύτητας και του αριθμού στροφών του τυμπάνου και του κοχλία. Θα έχει κοινό ακουστικό σήμα συναγερμού και την ανάλογη ένδειξη. Απαιτούμενες παρεμβάσεις Αποξήλωση όλου του υφιστάμενου εξοπλισμού και μεταφορά σε χώρο που θα υποδειχθεί από την Δ.Ε.Υ.Α.ΤΗΛ. 20

21 Προμήθεια και εγκατάσταση δύο κοχλιωτών αντλιών παχυμένης ιλύος ρυθμιζόμενης παροχής έως 10 m 3 /h εκάστης. Προμήθεια και εγκατάσταση ενός φυγοκεντρικού διαχωριστήρα. Προμήθεια και εγκατάσταση ενός ανοξείδωτου κεκλιμένου μεταφορικού κοχλία για την συλλογή και φόρτωση σε ρυμούλκα της αφυδατωμένης ιλύος. Προμήθεια και εγκατάσταση ενός αυτόματου συγκροτήματος παρασκευής διαλύματος πολυηλεκτρολύτη δυναμικότητας 1000l/h Προμήθεια και εγκατάσταση δύο κοχλιωτών αντλιών πολυηλεκτρολύτη δυναμικότητας 1000 l/h εκάστης. Επισκευή του δομικού μέρους του κτιρίου αφυδάτωσης. Θα εγκατασταθεί νέος ηλεκτρικός πίνακας ισχύος και αυτοματισμού που θα διασυνδεθεί με τον εξοπλισμό και τον Γ.Π.Χ.Τ της Ε.Ε.Λ. Αποξήλωση όλου του υφιστάμενου εξοπλισμού και μεταφορά σε χώρο που θα υποδειχθεί από την Δ.Ε.Υ.Α.ΤΗΛ. Εικόνα 7. ΚΤΙΡΙΟ ΑΦΥΔΑΤΩΣΗΣ 21

22 7. ΣΥΣΤΗΜΑ ΕΛΕΓΧΩΝ ΚΑΙ ΑΥΤΟΜΑΤΙΣΜΩΝ Η λειτουργία των έργων (εσχάρωσης, οξειδωτικών τάφρων και αφυδάτωσης), θα γίνεται χωρίς την απαραίτητη συνεχή παρουσία χειριστών για χειρισμούς λειτουργίας αλλά αυτόματα. Το σύστημα μετρήσεων και ελέγχου το οποίο προδιαγράφεται στο αντίστοιχο τεύχος πρέπει αφενός μεν να επιτρέπει τον αυτοματισμό του εξοπλισμού, αφετέρου δε να εξασφαλίζει την ομαλή λειτουργία και σε περίπτωση ανωμαλιών λειτουργίας να δίνει εικόνα της καταστάσεως που επικρατεί κάθε στιγμή με κατάλληλα σήματα και να τις προφυλάσσει από βλάβες ή συνθήκες ανώμαλης λειτουργίας. Για την Σύνταξη Για την Θεώρηση Ιωάννα Ορφανίδου Διπλ. Μηχανολόγος Μηχανικός Π.Ε Ιωάννης Ανδρεάδης Διπλ. Μηχανικός Περιβάλλοντος Π.Ε 22
