1 Συστήματα Επιφανειακής Διάθεσης των Επεξεργασμένων Οικιακών Λυμάτων Αντιδραστήρες ΒΙΟΛΟΓΙΚΩΝ ΦΙΛΤΡΩΝ Τα συστήματα επεξεργασίας των οικιακών λυμάτων για επιφανειακή διάθεση με αντιδραστήρες βιολογικών φίλτρων, διαστασιολογούνται με τρόπο ώστε δίδουν τιμές ρυπαντικού φορτίου μικρότερες από τις αναγραφόμενες στο Πίνακα IV. Τα συστήματα βιολογικών φίλτρων της εταιρείας χωρίζονται σε δύο κατηγορίες, τα συστήματα Acquapower και τα συστήματα acquaperformance. Τα συστήματα Acquapower αποτελούνται από αντιδραστήρες βιολογικών φίλτρων στα ανάντι των οποίων πρέπει να υπάρχει ένα σύστημα πρωτογενούς επεξεργασίας αποτελούμενο από λιποσυλλέκτη και δεξαμενή τύπου IMHOFF. Τα συστήματα acquaperformance αποτελούνται από μονοθάλαμες δεξαμενές βιολογικών φίλτρων στα ανάντι των οποίων αρκεί η τοποθέτηση ενός λιποσυλλέκτη στον οποίο πρέπει να διέρχονται τα ημιακάθαρτα λύματα. Η δεξαμενή αποτελείται από ένα διαμέρισμα διαχωρισμού των στερεών, το οποίο ακολουθείται από ένα δεύτερο διαμέρισμα στο οποίο βρίσκονται τα βιολογικά φίλτρα, διαστασιολογημένο με τρόπο ώστε τα λύματα να παραμένουν για οξείδωση σε αυτό, για περίπου 36 ώρες. Τόσο τα συστήματα Acquapower όσο και τα συστήματα acquaperformance απαιτούν παροχή ηλεκτρικού ρεύματος για την λειτουργία τους, ενώ ενδείκνυνται για την επεξεργασία οικιακών ή πανομοιότυπων λυμάτων με οποιαδήποτε παροχή ακόμη και για περιστασιακές χρήσεις. 1. Συστήματα Βιολογικών Φίλτρων Acquapower Αποτελούνται από αερόβιους αντιδραστήρες με έξοδο των νερών υψηλά. Στο εσωτερικό της δεξαμενής οξείδωσης είναι τοποθετημένοι οι δακτύλιοι του πληρωτικού υλικού, ενώ βρίσκεται επίσης ενσωματωμένος ο φυσητήρας σωληνοειδούς μορφής, για την δημιουργία των μικροφυσαλίδων. 3 Ι.Π. 6 Ι.Π. 10 Ι.Π. 16 Ι.Π. (*)

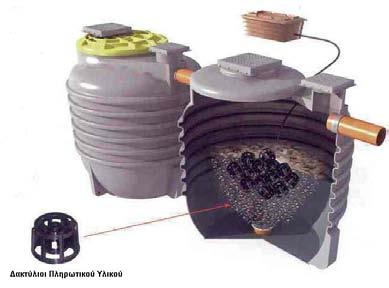

Συστοιχία με δεξαμενή πρωτογενούς επεξεργασίας και τομή της δεξαμενής βιοφίλτρων τύπου

Συστήματα Βιολογικών Φίλτρων acquaperformance Το βιολογικό φίλτρο acquaperformance:

διαμέρισμα της οποίας πραγματοποιείται η πρωτογενής επεξεργασία, ενώ στο δεύτερο ο αερόβιος

Η δεξαμενή, για τη δημιουργία μικροφυσσαλίδων, είναι εξοπλισμένη με σωληνόμορφους

2 Συστοιχία με δεξαμενή πρωτογενούς επεξεργασίας και τομή της δεξαμενής βιοφίλτρων τύπου Acquapower Acquapower 2. Συστήματα Βιολογικών Φίλτρων acquaperformance Το βιολογικό φίλτρο acquaperformance: αποτελείται από μία ενιαία δεξαμενή με έξοδο των επεξεργασμένων νερών ψηλά, στο πρώτο διαμέρισμα της οποίας πραγματοποιείται η πρωτογενής επεξεργασία, ενώ στο δεύτερο ο αερόβιος καθαρισμός με βιολογικές μεμβράνες και η δευτερογενής καθίζηση. Η δεξαμενή, για τη δημιουργία μικροφυσσαλίδων, είναι εξοπλισμένη με σωληνόμορφους λαστιχένιους φυσητήρες, οι οποίοι τροφοδοτούνται με αέρα από εξωτερική αεραντλία. Τομή της δεξαμενής βιοφίλτρου του αντιδραστήρα acquaperformance 5 Ι.Π. 9 Ι.Π. 12 Ι.Π. 18 Ι.Π. 25 Ι.Π. 35 Ι.Π. 60Ι.Π. 100 Ι.Π. (*)

acquaperformance Αντιδραστήρες ενεργού λάσπης (ιλύος) Συστήματα acquabio Βαρέως Τύπου Τα συστήματα acquabio: αποτελούνται από δύο ξεχωριστές δεξαμενές.

Η δεύτερη είναι μία δεξαμενή στην οποία γίνεται η οξείδωση και στο εσωτερικό της οποίας έχει τοποθετηθεί η τρίτη δεξαμενή της δευτερογενούς καθίζησης Τομή της δεξαμενής

3 acquaperformance Αντιδραστήρες ενεργού λάσπης (ιλύος) Συστήματα acquabio Βαρέως Τύπου Τα συστήματα acquabio: αποτελούνται από δύο ξεχωριστές δεξαμενές. Η πρώτη είναι μία δεξαμενή τύπου Imhoff στην οποία γίνεται ο πρωτογενής διαχωρισμός. Η δεύτερη είναι μία δεξαμενή στην οποία γίνεται η οξείδωση και στο εσωτερικό της οποίας έχει τοποθετηθεί η τρίτη δεξαμενή της δευτερογενούς καθίζησης Τομή της δεξαμενής οξυγόνωσης και της δευτερογενούς καθίζησης του αντιδραστήρα acquabio επεξεργάζονται μεικτά ή διαχωρισμένα οικιακά λύματα και είναι ιδανικά για μικρές ή μεσαίου μεγέθους κατοικίες ακόμη και εκείνες που διαθέτουν κοινό αποχετευτικό σωλήνα για την διοχέτευση των ακαθάρτων και ημιακαθάρτων λυμάτων τους

acquabio 5 I.Π. 7Ι.Π. - 10 Ι.Π. - 12 Ι.Π. 15 Ι.Π. 20 Ι.Π.(*) ΠΡΟΣΟΧΗ: Ο αντιδραστήρας acquabio κατασκευάζεται με προδιαγραφές Βαρέως Τύπου για την τοποθέτησή του κάτω από διαδρόμους διέλευσης ή σε χώρους πάρκινγκ αυτοκινήτων κλπ.

Συστήματα acquastar Βαρέως Τύπου Τα συστήματα acquastar: αποτελούνται από δύο ξεχωριστές δεξαμενές.

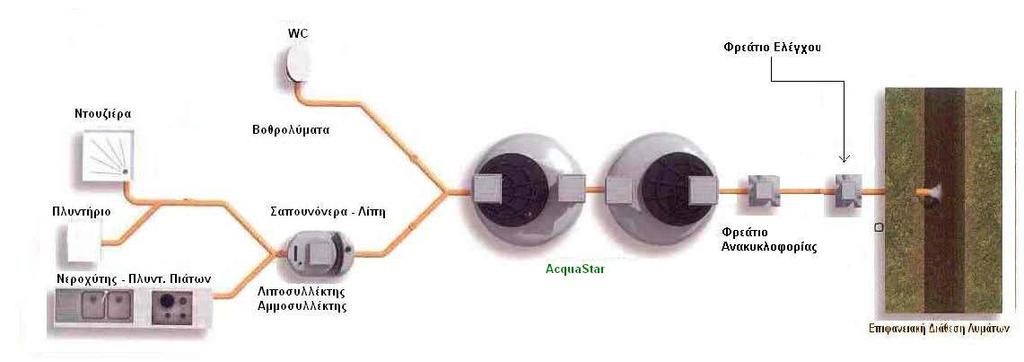

4 acquabio 5 I.Π. 7Ι.Π Ι.Π Ι.Π. 15 Ι.Π. 20 Ι.Π.(*) ΠΡΟΣΟΧΗ: Ο αντιδραστήρας acquabio κατασκευάζεται με προδιαγραφές Βαρέως Τύπου για την τοποθέτησή του κάτω από διαδρόμους διέλευσης ή σε χώρους πάρκινγκ αυτοκινήτων κλπ. Οι αντιδραστήρες της σειράς Βαρέως Τύπου που έχουν την εμπορική ονομασία CARRABILE, ανέχονται παραμορφώσεις οφειλόμενες σε φορτία <125ΚΝ που αντιστοιχούν στο πέρασμα αυτοκινήτου. Συστήματα acquastar Βαρέως Τύπου Τα συστήματα acquastar: αποτελούνται από δύο ξεχωριστές δεξαμενές. Η πρώτη είναι μία δεξαμενή τύπου Imhoff στην οποία γίνεται η πρωτογενής επεξεργασία διαχωρισμού και ομογενοποίησης. Η δεύτερη είναι μία δεξαμενή στην οποία γίνεται η οξείδωση και στο εσωτερικό της οποίας έχει τοποθετηθεί η δεξαμενή της δευτερογενούς καθίζησης. Το σύστημα συμπληρώνεται και από ένα φρεάτιο στο οποίο είναι τοποθετημένη η αντλία μερικής ανακυκλοφορίας των νερών προς την πρώτη δεξαμενή Τομή της δεξαμενής οξυγόνωσης του αντιδραστήρα acquastar είναι ιδανικά για υγρά λύματα που προέρχονται από αθλητικές εγκαταστάσεις και γενικότερα χώρους συνάθροισης κοινού, όπως επίσης για οποιεσδήποτε

εφαρμογές που παρουσιάζουν υδραυλικές αιχμές και μεικτά (ημιακάθαρτα και ακάθαρτα σε κοινή αποχέτευση) οικιακά λύματα acquastar ΠΡΟΣΟΧΗ: Ο αντιδραστήρας acquastar κατασκευάζεται με προδιαγραφές

Οι αντιδραστήρες της σειράς Βαρέως Τύπου που έχουν την εμπορική ονομασία CARRABILE, ανέχονται παραμορφώσεις οφειλόμενες σε φορτία <125ΚΝ που αντιστοιχούν στο πέρασμα αυτοκινήτου. 5 Ι.Π. 7 Ι.Π. 10 Ι.Π. 12 Ι.

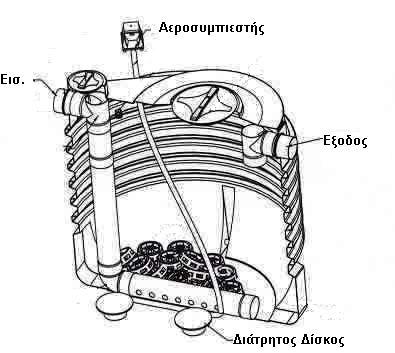

5 εφαρμογές που παρουσιάζουν υδραυλικές αιχμές και μεικτά (ημιακάθαρτα και ακάθαρτα σε κοινή αποχέτευση) οικιακά λύματα acquastar ΠΡΟΣΟΧΗ: Ο αντιδραστήρας acquastar κατασκευάζεται με προδιαγραφές Βαρέως Τύπου για την τοποθέτησή του κάτω από διαδρόμους διέλευσης ή σε χώρους πάρκινγκ αυτοκινήτων κλπ. Οι αντιδραστήρες της σειράς Βαρέως Τύπου που έχουν την εμπορική ονομασία CARRABILE, ανέχονται παραμορφώσεις οφειλόμενες σε φορτία <125ΚΝ που αντιστοιχούν στο πέρασμα αυτοκινήτου. 5 Ι.Π. 7 Ι.Π. 10 Ι.Π. 12 Ι.Π. 15 Ι.Π I.Π. (*) Συστήματα AcquaBlok Τα συστήματα AcquaBlok: αποτελούνται από μία ενιαία δεξαμενή αποτελούμενη από τρία διαμερίσματα. Στο πρώτο διαμέρισμα γίνεται η πρωτογενής επεξεργασία διαχωρισμού και ομογενοποίησης, μέσω μίας σηπτικής δεξαμενής τύπου Imhoff. Στο δεύτερο διαμέρισμα λαμβάνει χώρα η δευτερογενής καθίζηση και η οξείδωση. Η οξείδωση γίνεται με μία αεραντλία η οποία διοχετεύει, μέσω ενός σωλήνα, αέρα στην δεξαμενή, ο οποίος καταλήγει σε ένα διάτρητο λαστιχένιο δίσκο τοποθετημένο στο πυθμένα της δεξαμενής στον οποίο δημιουργούνται μικροφυσαλίδες. Στο τρίτο διαμέρισμα είναι τοποθετημένη η αντλία με την οποία γίνεται η ανακυκλοφορία της ιλύος (λάσπης) προς το πρώτο διαμέρισμα Τομή του αντιδραστήρα AcquaBlok

6 είναι ιδανικά για υγρά λύματα που προέρχονται από βιομηχανικές βιοτεχνικές δραστηριότητες, όπως τροφίμων, εκτροφής ζώων, σφαγείων, πλυντήρια αυτοκινήτων, κάμπινγκ, μονάδες αγροτουρισμού, ξενοδοχειακές μονάδες και μεικτά (ημιακάθαρτα και ακάθαρτα σε κοινή αποχέτευση) οικιακά λύματα AcquaBlok 10 Ι.Π. 15 Ι.Π. 20 Ι.Π. 35 Ι.Π. 55 Ι.Π I.Π. 100 I.Π. (*)
