1 ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ ΠΕΡΙΕΧΟΜΕΝΑ Εισαγωγή Δεδομένα σχεδιασμού Αιτιολόγηση και φιλοσοφία σχεδιασμού προτεινόμενης λύσης Γενική περιγραφή του έργου Δυνατότητα και τρόπος προσαρμογής των έργων της Β φάσης... 10

2 1.1.1 Εισαγωγή Η παρούσα Μελέτη Εφαρμογής αφορά στο έργο: «ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΚΑΙ ΔΙΑΘΕΣΗΣ ΛΥΜΑΤΩΝ ΔΗΜΟΥ ΚΑΜΕΙΡΟΥ» του οποίου ανάδοχος είναι η εταιρεία «ENVITEC A.E.», η οποία μειοδότησε στον διαγωνισμό που προκήρυξε ο Δήμος Καμείρου. Τόσο η τεχνική μελέτη προσφοράς, όσο και η παρούσα Οριστική μελέτη, εκπονήθηκε σε συμφωνία με τα οριζόμενα στα Τεύχη Δημοπράτησης του Έργου και στην Απόφαση Έγκρισης των Περιβαλλοντικών Όρων του έργου Δεδομένα σχεδιασμού Για το σχεδιασμό της εγκατάστασης εφαρμόστηκαν οι παροχές και τα φορτία σχεδιασμού των προδιαγραφών του έργου: ΠΑΡΑΜΕΤΡΟΣ Αρχική φάση 20 ετία Τελική φάση 40 ετία ΧΕΙΜΩΝΑΣ ΘΕΡΟΣ ΧΕΙΜΩΝΑΣ ΘΕΡΟΣ ΙΣΟΔΥΝΑΜΟΙ ΠΛΗΘΥΣΜΟΙ (EW) ΚΑΘΕ ΠΕΡΙΟΔΟΥ Εξυπηρ. Πληθ. με δίκτυα Εξυπηρ. Πληθ. χωρίς δίκτυα Συνολ. Πληθ ΠΑΡΟΧΕΣ ΛΥΜΑΤΩΝ Μέση ημερήσια παροχή (m 3 /d) max ημερήσια παροχή (m 3 /d) Παροχή αιχμής (m 3 /h) ΣΥΝΟΛΙΚΑ ΡΥΠΑΝΤΙΚΑ ΦΟΡΤΙΑ (ΧΩΡΙΣ Β/Λ) kg BOD/day 498,0 579,5 607,5 757,0 kg SS/day 646,0 758,0 788,5 990,5 kg TN/day 129,5 151,5 158,0 198,0 kg P/day 37,5 44,0 46,0 57,5 ΣΥΓΚΕΝΤΡΩΣΕΙΣ ΡΥΠΑΝΤΙΚΩΝ ΦΟΡΤΙΩΝ ΛΥΜΑΤΩΝ ΣΤΗΝ ΕΙΣΟΔΟ BOD mg/l 322,0 334,0 322,0 335,0 SS mg/l 423,0 443,0 423,0 443,0 TN mg/l 85,0 89,0 85,0 89,0 P mg/l 24,0 25,0 24,0 25,0 ΣΥΓΚΕΝΤΡΩΣΕΙΣ ΡΥΠΑΝΤΙΚΩΝ ΦΟΡΤΙΩΝ ΛΥΜΑΤΩΝ ΔΕΞΑΜΕΝΩΝ ΑΠΟΘΗΚΕΥΣΗΣ ΣΤΗΝ ΕΙΣΟΔΟ BOD mg/l 374,0 391,0 375,0 390,0 SS mg/l 474,0 498,0 475,0 498,0 TN mg/l 95,0 100,0 95,0 100,0 P mg/l 29,0 30,0 29,0 30,0 ΣΥΝΟΛΙΚΕΣ ΣΥΓΚΕΝΤΡΩΣΕΙΣ ΡΥΠΑΝΤΙΚΩΝ ΦΟΡΤΙΩΝ ΣΤΗΝ ΕΙΣΟΔΟ (ΧΩΡΙΣ Β/Λ) BOD mg/l 338,0 351,0 338,0 351,0 SS mg/l 438,9 459,7 438,8 459,2 TN mg/l 88,0 91,9 87,9 91,8 P mg/l 25,5 26,7 25,6 26,7

3 Επιπλέον στα παραπάνω φορτία λαμβάνεται υπόψη και η επιβάρυνση λόγω των εισερχόμενων βοθρολυμάτων (ποσότητα βοθρολυμάτων 120 m 3 /d) μόνο για την αρχική φάση λειτουργίας. Για λόγους ασφαλείας και μόνο για την αρχική φάση λειτουργίας του έργου, στην παραπάνω παροχή αιχμής, προστίθεται και η παροχή των βοθρολυμάτων. Ακόμη για το σχεδιασμό του έργου ελήφθησαν: Θερμοκρασία λυμάτων χειμώνα: 12 ο C Θερμοκρασία λυμάτων καλοκαίρι: 22 o C Ποσοστό εξαερώσιμων στερών VSS: 70% των SS Τα ανώτατα όρια εκροής των επεξεργασμένων λυμάτων στην έξοδο της εγκατάστασης θα είναι σύμφωνα με την ΚΥΑ 5673/400/ Παράμετρος mg/l BOD 5 <25 COD <125 ph 6-9 Αιωρούμενα στερεά, SS <35 Ολικό άζωτο <15 Aμμωνιακό άζωτο <2 Φωσφόρος <10 Λίπη - Έλαια <0,1 Επιπλέοντα στερεά 0 Καθιζάνοντα στερεά εντός 2 h σε κώνο Imhoff 0,3 ml/l Ολικά κολοβακτηριοειδή <500FC/100ml Υπολειπόμενο χλώριο 0,5 Διαλυμένο οξυγόνο >3 Οσμές Χωρίς ενοχλητικές οσμές Χρώμα Μη ορατό σε αραίωση 6:1 Η λάσπη μετά τη βιολογική επεξεργασία θα είναι πλήρως σταθεροποιημένη ενώ μετά την πάχυνση και την αφυδάτωση θα έχει μέση ημερήσια συγκέντρωση στερεών μεγαλύτερη από 20%.

4 1.1.3 Αιτιολόγηση και φιλοσοφία σχεδιασμού προτεινόμενης λύσης Αιτιολόγηση γενικής διάταξης Ο σχεδιασμός της γενικής διάταξης της εγκατάστασης έγινε με γνώμονα τη λειτουργικότητα των προσφερόμενων μονάδων σε συνδυασμό με τις μελλοντικές επεκτάσεις τους, τη διαθέσιμη έκταση και την προσπέλαση στην περιοχή των μονάδων επεξεργασίας, την ελαχιστοποίηση κάθε δυσμενούς επιδράσεως λυμάτων και ιλύος. Με τον περιγραφόμενο σχεδιασμό των έργων ικανοποιούνται όλες οι δραστηριότητες που αναπτύσσονται κατά την λειτουργία της εγκαταστάσεως, δηλαδή κίνηση του υπεύθυνου προσωπικού λειτουργίας, διακίνηση οχημάτων και προσπέλαση στο σύνολο των επιμέρους μονάδων καθώς και η εύκολη γενική εποπτεία των μονάδων επεξεργασίας. Εξασφαλίζεται άνετη πρόσβαση προς όλες τις επιμέρους μονάδες, ευχέρεια χειρισμών λειτουργίας και συντηρήσεως. Με την γενική διάταξη των μονάδων επεξεργασίας παρέχεται η δυνατότητα για ταχεία αποσυναρμολόγηση και επανατοποθέτηση του κύριου Η/Μ εξοπλισμού (π.χ. αντλίες, φυσητήρες) σε περίπτωση βλάβης. Η χωροθέτηση του κτιρίου αφυδάτωσης και των έργων προεπεξεργασίας έγινε έτσι ώστε να εξασφαλίζει ευχερή πρόσβαση των βυτιοφόρων των βοθρολυμάτων και των οχημάτων αποκομιδής της αφυδατωμένης ιλύος και ταυτόχρονα εύκολη εποπτεία από το κτίριο διοίκησης της κίνησης των οχημάτων. Παράλληλα για την εξυπηρέτηση του προσωπικού έχει προβλεφθεί και δεύτερη είσοδος στον χώρο της εγκατάστασης καθώς και ικανοποιητικός χώρος στάθμευσης οκτώ θέσεων κοντά στο κτίριο διοίκησης. Η επιλογή των υψομέτρων της οδοποιίας έγινε με κριτήριο την τήρηση των άνετων και λειτουργικών κλίσεων και επικλίσεων, ώστε να είναι δυνατή η εξυπηρέτηση των δεξαμενών και των κτιριακών εγκαταστάσεων του έργου. Ιδιαίτερο βάρος δίνεται στην αντιπλημμυρική προστασία του έργου ώστε να διευκολύνεται η απορροή των όμβριων. Για τον σκοπό αυτό διαμορφώνονται κατάλληλα και οι περιοχές που δεν χρησιμοποιούνται για τις μονάδες επεξεργασίας. Η γενική διάταξη εντάσσεται στο γενικότερο περιβάλλον της περιοχής και με τη φύτευση περιμετρικού πρασίνου, οι εγκαταστάσεις επεξεργασίας καθίστανται μη άμεσα ορατές. Ιδιαίτερη προσοχή δόθηκε στην αρχιτεκτονική και την καλαισθησία των κτιριακών έργων έτσι ώστε αφενός να συμβαδίζουν με την αρχιτεκτονική φυσιογνωμία της περιοχής και αφετέρου να μην δημιουργούν καμία οπτική όχληση και δυσαρμονία στην οποιαδήποτε οπτική επαφή. Η γενική διάταξη που προτείνεται παρουσιάζει τα εξής πλεονεκτήματα: Ελαχιστοποιείται η απαιτούμενη έκταση οικοπέδου. Η χωροταξική διάταξη εξασφαλίζει την καλύτερη δυνατή λειτουργία και συντήρηση των μονάδων Η αλληλουχία διάταξης των μονάδων ακολουθεί την φυσική ροή των υγρών και της ιλύος Τα έργα εισόδου των λυμάτων τοποθετούνται στην πλευρά εισόδου του κεντρικού αποχετευτικού αγωγού ώστε να ελαχιστοποιείται το μήκος των σωληνώσεων σύνδεσης και ταυτόχρονα κοντά στο υπάρχον οδικό δίκτυο εισόδου στην εγκατάσταση, ώστε να είναι ευκολότερη η πρόσβαση και οι ελιγμοί των βυτιοφόρων οχημάτων μεταφοράς των βοθρολυμάτων και λυμάτων. Φιλοσοφία σχεδιασμού Η γενικότερη φιλοσοφία σχεδιασμού του έργου επικεντρώνεται στα παρακάτω κύρια κριτήρια / στόχους, που αποτελούν άλλωστε και τα κριτήρια σχεδιασμού που θέτουν οι Τεχνικές Προδιαγραφές:

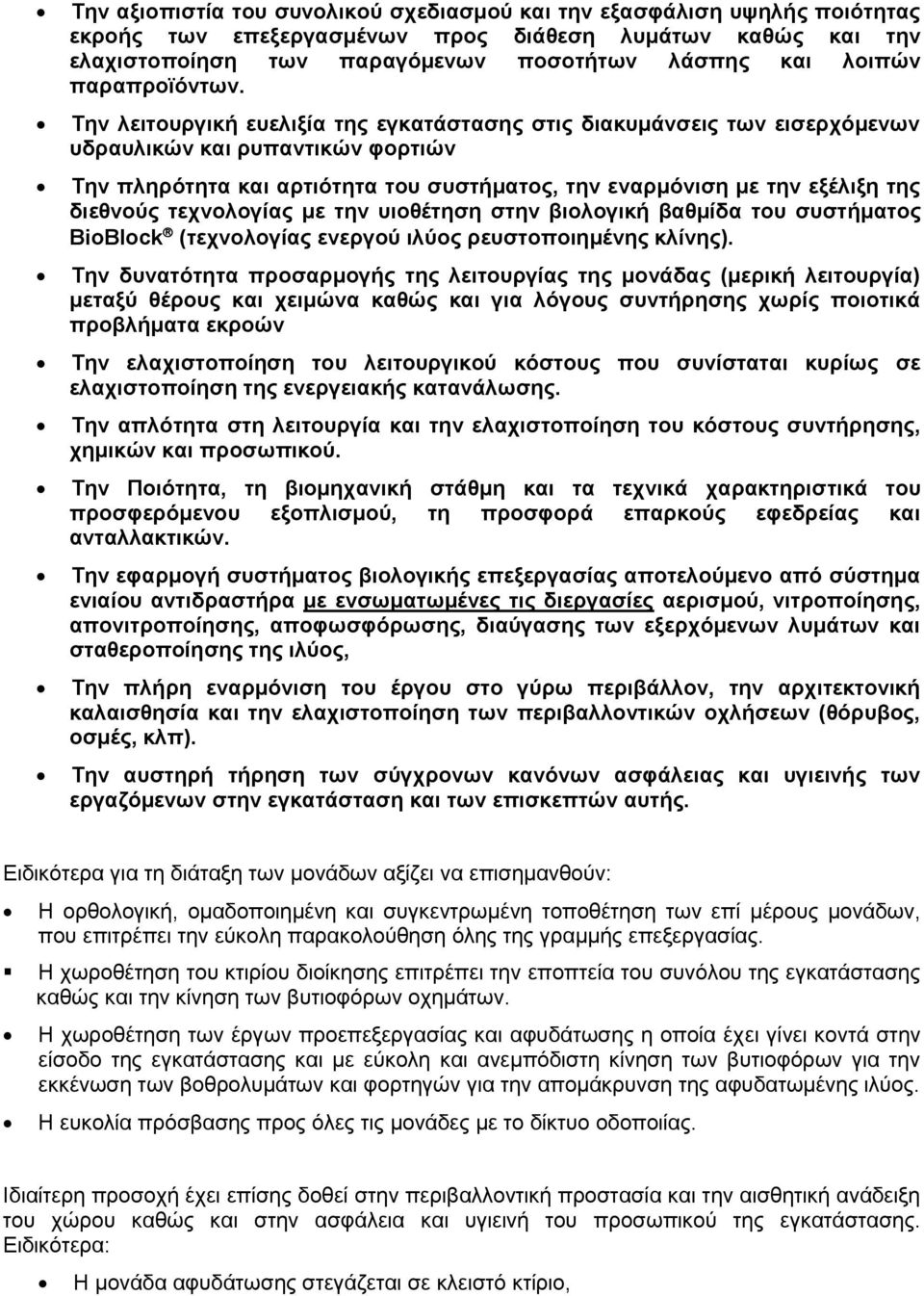

5 Την αξιοπιστία του συνολικού σχεδιασμού και την εξασφάλιση υψηλής ποιότητας εκροής των επεξεργασμένων προς διάθεση λυμάτων καθώς και την ελαχιστοποίηση των παραγόμενων ποσοτήτων λάσπης και λοιπών παραπροϊόντων. Την λειτουργική ευελιξία της εγκατάστασης στις διακυμάνσεις των εισερχόμενων υδραυλικών και ρυπαντικών φορτιών Την πληρότητα και αρτιότητα του συστήματος, την εναρμόνιση με την εξέλιξη της διεθνούς τεχνολογίας με την υιοθέτηση στην βιολογική βαθμίδα του συστήματος BioBlock (τεχνολογίας ενεργού ιλύος ρευστοποιημένης κλίνης). Την δυνατότητα προσαρμογής της λειτουργίας της μονάδας (μερική λειτουργία) μεταξύ θέρους και χειμώνα καθώς και για λόγους συντήρησης χωρίς ποιοτικά προβλήματα εκροών Την ελαχιστοποίηση του λειτουργικού κόστους που συνίσταται κυρίως σε ελαχιστοποίηση της ενεργειακής κατανάλωσης. Την απλότητα στη λειτουργία και την ελαχιστοποίηση του κόστους συντήρησης, χημικών και προσωπικού. Την Ποιότητα, τη βιομηχανική στάθμη και τα τεχνικά χαρακτηριστικά του προσφερόμενου εξοπλισμού, τη προσφορά επαρκούς εφεδρείας και ανταλλακτικών. Την εφαρμογή συστήματος βιολογικής επεξεργασίας αποτελούμενο από σύστημα ενιαίου αντιδραστήρα με ενσωματωμένες τις διεργασίες αερισμού, νιτροποίησης, απονιτροποίησης, αποφωσφόρωσης, διαύγασης των εξερχόμενων λυμάτων και σταθεροποίησης της ιλύος, Την πλήρη εναρμόνιση του έργου στο γύρω περιβάλλον, την αρχιτεκτονική καλαισθησία και την ελαχιστοποίηση των περιβαλλοντικών οχλήσεων (θόρυβος, οσμές, κλπ). Την αυστηρή τήρηση των σύγχρονων κανόνων ασφάλειας και υγιεινής των εργαζόμενων στην εγκατάσταση και των επισκεπτών αυτής. Ειδικότερα για τη διάταξη των μονάδων αξίζει να επισημανθούν: Η ορθολογική, ομαδοποιημένη και συγκεντρωμένη τοποθέτηση των επί μέρους μονάδων, που επιτρέπει την εύκολη παρακολούθηση όλης της γραμμής επεξεργασίας. Η χωροθέτηση του κτιρίου διοίκησης επιτρέπει την εποπτεία του συνόλου της εγκατάστασης καθώς και την κίνηση των βυτιοφόρων οχημάτων. Η χωροθέτηση των έργων προεπεξεργασίας και αφυδάτωσης η οποία έχει γίνει κοντά στην είσοδο της εγκατάστασης και με εύκολη και ανεμπόδιστη κίνηση των βυτιοφόρων για την εκκένωση των βοθρολυμάτων και φορτηγών για την απομάκρυνση της αφυδατωμένης ιλύος. Η ευκολία πρόσβασης προς όλες τις μονάδες με το δίκτυο οδοποιίας. Ιδιαίτερη προσοχή έχει επίσης δοθεί στην περιβαλλοντική προστασία και την αισθητική ανάδειξη του χώρου καθώς και στην ασφάλεια και υγιεινή του προσωπικού της εγκατάστασης. Ειδικότερα: Η μονάδα αφυδάτωσης στεγάζεται σε κλειστό κτίριο,

6 Οι φυσητήρες των βιολογικών αντιδραστήρων, της δεξαμενής εξισορρόπησης - επεξεργασίας βοθρολυμάτων και της δεξαμενής ιλύος στεγάζονται σε ιδιαίτερο κτίριο και διαθέτουν ηχομονωτικό κλωβό. Προβλέπονται όλες οι διατάξεις ασφαλείας και οι χώροι για την εξασφάλιση της τήρησης των κανόνων υγιεινής. Στα πλαίσια σύνταξης της παρούσας μελέτης, δόθηκε ιδιαίτερη μέριμνα στην αισθητική του περιβάλλοντος χώρου. Η δενδροφύτευση και γενικότερα η διαμόρφωση του περιβάλλοντος χώρου και η αντιπλημμυρική προστασία εναρμονίζεται πλήρως με τις απαιτήσεις των Τευχών Δημοπράτησης. BioBlock Το σύστημα της βιολογικής επεξεργασίας που εφαρμόζεται (σύστημα BioBlock ) διαθέτει το μέγιστο βαθμό ευελιξίας και υψηλό συντελεστή ασφαλείας στην απόδοση των διαφόρων διεργασιών στις διάφορες εποχιακές και χρονικές διακυμάνσεις ακόμα και σε υπερβάσεις των προδιαγραφόμενων φορτίων εξασφαλίζοντας ταυτόχρονα την ελαχιστοποίηση των ενεργειακών και άλλων απαιτήσεων. Ενδεικτικά αναφέρονται ορισμένες παρόμοιες μονάδες με την προσφερόμενη, που έχουν κατασκευαστεί και λειτουργούν επιτυχώς, στις εξής Ευρωπαϊκές πόλεις: Μπερεζόφκα Λευκορωσίας (δυναμικότητας 5.000m 3 /d, που αντιστοιχεί σε κατοίκους) Γκρόντνο Λευκορωσίας (δυναμικότητας m 3 /d, που αντιστοιχεί σε κατοίκους) Μοστί Λευκορωσίας (δυναμικότητας m 3 /d, που αντιστοιχεί σε κατοίκους) Σουτσίν Λευκορωσίας (δυναμικότητας 3.000m 3 /d, που αντιστοιχεί σε κατοίκους) Βορόνοβο Ρωσίας (δυναμικότητας m 3 /d, που αντιστοιχεί σε κατοίκους) Ντούμπκι Ρωσίας (δυναμικότητας 2.800m 3 /d, που αντιστοιχεί σε κατοίκους) Στον Ελληνικό χώρο έχει υλοποιηθεί η Εγκατάσταση Επεξεργασίας Λυμάτων Κρεμαστής στο Δήμο Πεταλούδων Ρόδου, δυναμικότητας ισοδύναμων κατοίκων, στην οποία η βιολογική επεξεργασία γίνεται με το σύστημα BioBlock. Παράλληλα έχουν κατασκευαστεί και λειτουργούν επιτυχώς μικρότερες μονάδες στο Θεολόγο Ρόδου, στην Καρδίτσα, στην Κόρινθο και στον Ασκά Κύπρου Γενική περιγραφή του έργου Τα λύματα του Δήμου Καμείρου, προσάγονται στην εγκατάσταση, ως εξής: Μέσω του κεντρικού αποχετευτικού αγωγού Φ500 από PVC σειράς 41 (κατασκευάζεται από τον Δήμο Καμείρου έως το φρεάτιο εισόδου) Υπό την μορφή βοθρολυμάτων με βυτιοφόρα οχήματα Υπό την μορφή λυμάτων από τις δεξαμενές προσωρινής αποθήκευσης (Δα-Απόλλωνα, Δπ- Πλατάνια και Δδ-Ελεούσα, Διμυλιά) με βυτιοφόρα οχήματα.

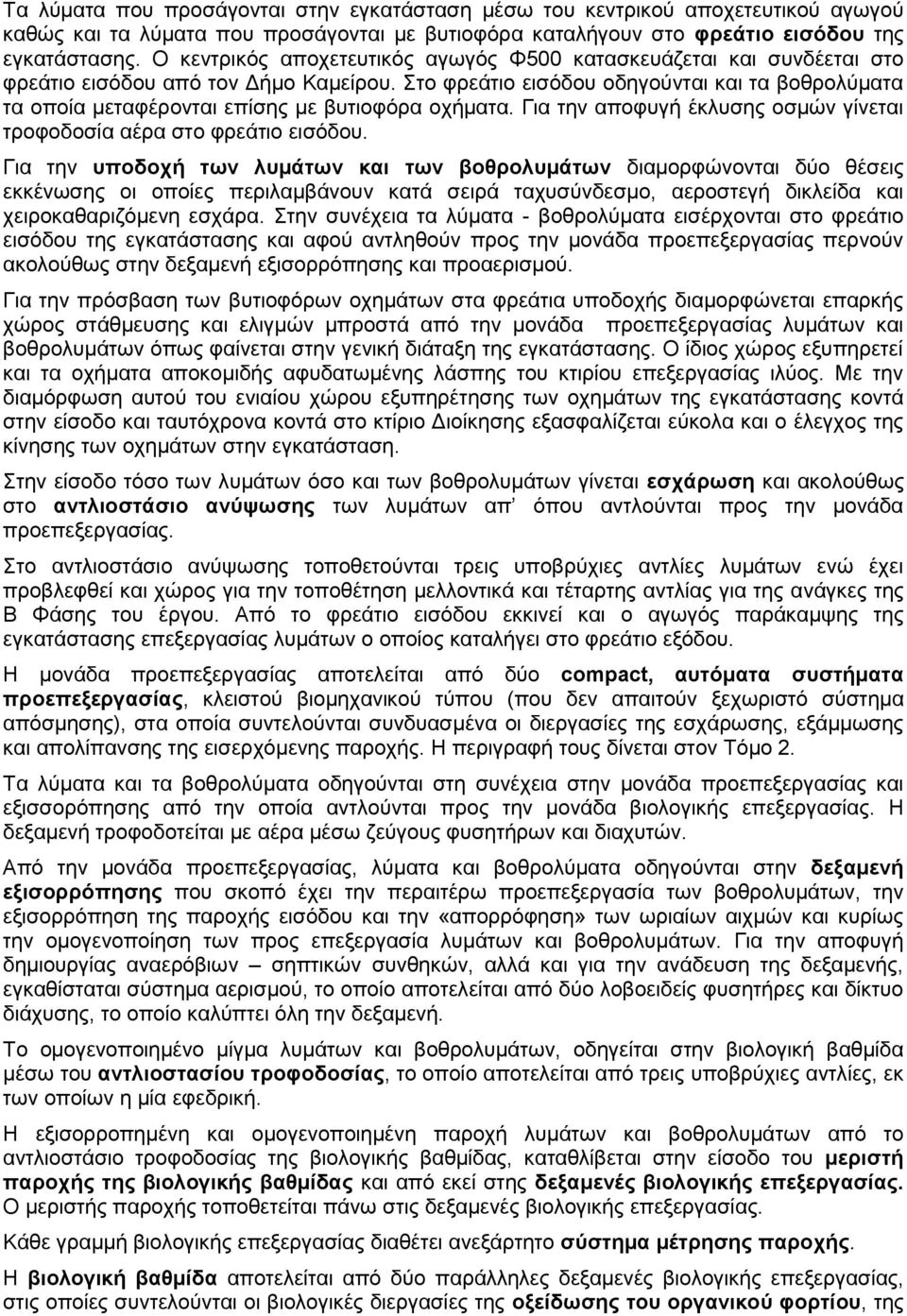

7 Τα λύματα που προσάγονται στην εγκατάσταση μέσω του κεντρικού αποχετευτικού αγωγού καθώς και τα λύματα που προσάγονται με βυτιοφόρα καταλήγουν στο φρεάτιο εισόδου της εγκατάστασης. Ο κεντρικός αποχετευτικός αγωγός Φ500 κατασκευάζεται και συνδέεται στο φρεάτιο εισόδου από τον Δήμο Καμείρου. Στο φρεάτιο εισόδου οδηγούνται και τα βοθρολύματα τα οποία μεταφέρονται επίσης με βυτιοφόρα οχήματα. Για την αποφυγή έκλυσης οσμών γίνεται τροφοδοσία αέρα στο φρεάτιο εισόδου. Για την υποδοχή των λυμάτων και των βοθρολυμάτων διαμορφώνονται δύο θέσεις εκκένωσης οι οποίες περιλαμβάνουν κατά σειρά ταχυσύνδεσμο, αεροστεγή δικλείδα και χειροκαθαριζόμενη εσχάρα. Στην συνέχεια τα λύματα - βοθρολύματα εισέρχονται στο φρεάτιο εισόδου της εγκατάστασης και αφού αντληθούν προς την μονάδα προεπεξεργασίας περνούν ακολούθως στην δεξαμενή εξισορρόπησης και προαερισμού. Για την πρόσβαση των βυτιοφόρων οχημάτων στα φρεάτια υποδοχής διαμορφώνεται επαρκής χώρος στάθμευσης και ελιγμών μπροστά από την μονάδα προεπεξεργασίας λυμάτων και βοθρολυμάτων όπως φαίνεται στην γενική διάταξη της εγκατάστασης. Ο ίδιος χώρος εξυπηρετεί και τα οχήματα αποκομιδής αφυδατωμένης λάσπης του κτιρίου επεξεργασίας ιλύος. Με την διαμόρφωση αυτού του ενιαίου χώρου εξυπηρέτησης των οχημάτων της εγκατάστασης κοντά στην είσοδο και ταυτόχρονα κοντά στο κτίριο Διοίκησης εξασφαλίζεται εύκολα και ο έλεγχος της κίνησης των οχημάτων στην εγκατάσταση. Στην είσοδο τόσο των λυμάτων όσο και των βοθρολυμάτων γίνεται εσχάρωση και ακολούθως στο αντλιοστάσιο ανύψωσης των λυμάτων απ όπου αντλούνται προς την μονάδα προεπεξεργασίας. Στο αντλιοστάσιο ανύψωσης τοποθετούνται τρεις υποβρύχιες αντλίες λυμάτων ενώ έχει προβλεφθεί και χώρος για την τοποθέτηση μελλοντικά και τέταρτης αντλίας για της ανάγκες της Β Φάσης του έργου. Από το φρεάτιο εισόδου εκκινεί και ο αγωγός παράκαμψης της εγκατάστασης επεξεργασίας λυμάτων ο οποίος καταλήγει στο φρεάτιο εξόδου. Η μονάδα προεπεξεργασίας αποτελείται από δύο cοmpact, αυτόματα συστήματα προεπεξεργασίας, κλειστού βιομηχανικού τύπου (που δεν απαιτούν ξεχωριστό σύστημα απόσμησης), στα οποία συντελούνται συνδυασμένα οι διεργασίες της εσχάρωσης, εξάμμωσης και απολίπανσης της εισερχόμενης παροχής. Η περιγραφή τους δίνεται στον Τόμο 2. Τα λύματα και τα βοθρολύματα οδηγούνται στη συνέχεια στην μονάδα προεπεξεργασίας και εξισσορόπησης από την οποία αντλούνται προς την μονάδα βιολογικής επεξεργασίας. Η δεξαμενή τροφοδοτείται με αέρα μέσω ζεύγους φυσητήρων και διαχυτών. Από την μονάδα προεπεξεργασίας, λύματα και βοθρολύματα οδηγούνται στην δεξαμενή εξισορρόπησης που σκοπό έχει την περαιτέρω προεπεξεργασία των βοθρολυμάτων, την εξισορρόπηση της παροχής εισόδου και την «απορρόφηση» των ωριαίων αιχμών και κυρίως την ομογενοποίηση των προς επεξεργασία λυμάτων και βοθρολυμάτων. Για την αποφυγή δημιουργίας αναερόβιων σηπτικών συνθηκών, αλλά και για την ανάδευση της δεξαμενής, εγκαθίσταται σύστημα αερισμού, το οποίο αποτελείται από δύο λοβοειδείς φυσητήρες και δίκτυο διάχυσης, το οποίο καλύπτει όλη την δεξαμενή. Το ομογενοποιημένο μίγμα λυμάτων και βοθρολυμάτων, οδηγείται στην βιολογική βαθμίδα μέσω του αντλιοστασίου τροφοδοσίας, το οποίο αποτελείται από τρεις υποβρύχιες αντλίες, εκ των οποίων η μία εφεδρική. Η εξισορροπημένη και ομογενοποιημένη παροχή λυμάτων και βοθρολυμάτων από το αντλιοστάσιο τροφοδοσίας της βιολογικής βαθμίδας, καταθλίβεται στην είσοδο του μεριστή παροχής της βιολογικής βαθμίδας και από εκεί στης δεξαμενές βιολογικής επεξεργασίας. Ο μεριστής παροχής τοποθετείται πάνω στις δεξαμενές βιολογικής επεξεργασίας. Κάθε γραμμή βιολογικής επεξεργασίας διαθέτει ανεξάρτητο σύστημα μέτρησης παροχής. Η βιολογική βαθμίδα αποτελείται από δύο παράλληλες δεξαμενές βιολογικής επεξεργασίας, στις οποίες συντελούνται οι βιολογικές διεργασίες της οξείδωσης του οργανικού φορτίου, της

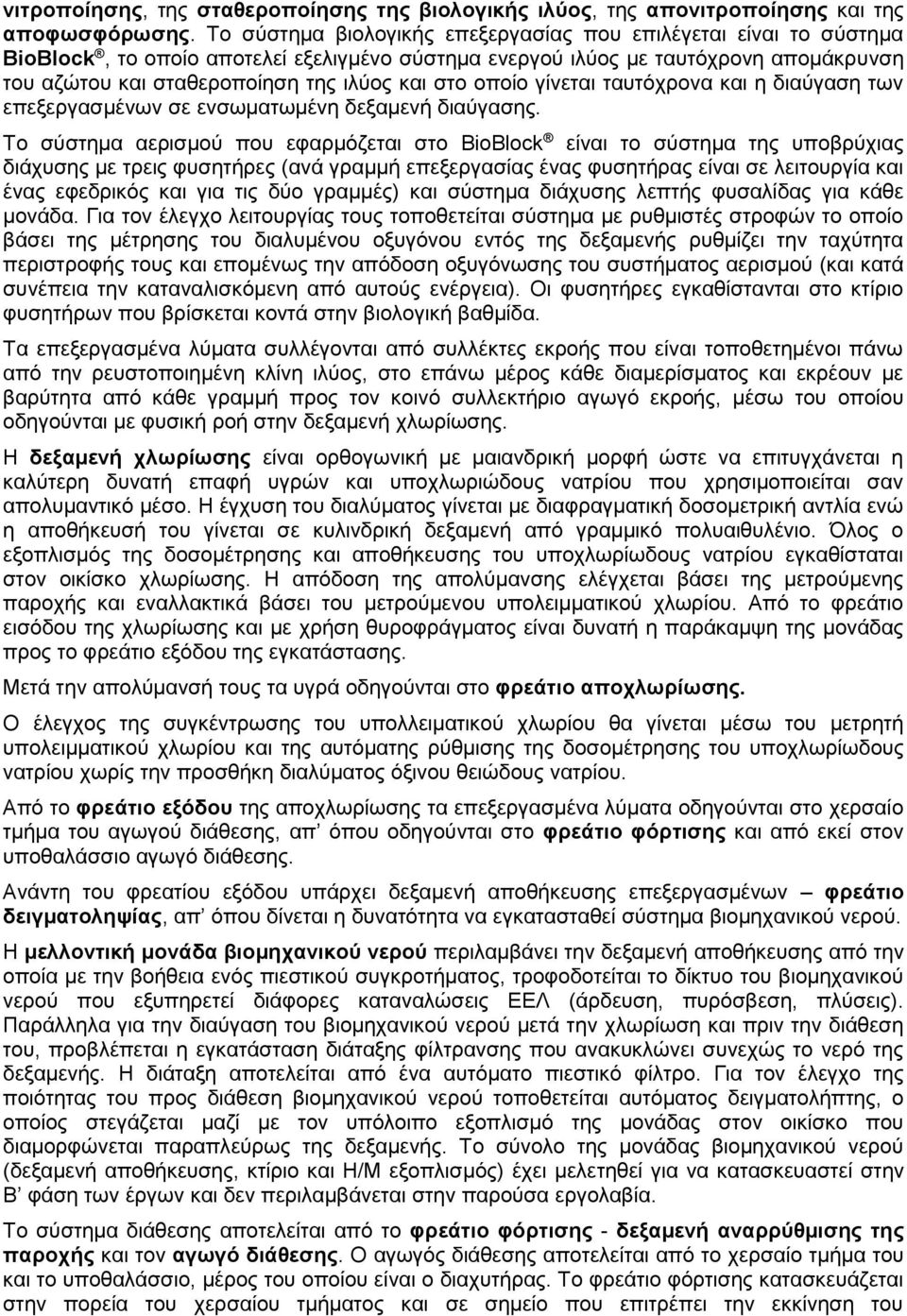

8 νιτροποίησης, της σταθεροποίησης της βιολογικής ιλύος, της απονιτροποίησης και της αποφωσφόρωσης. Το σύστημα βιολογικής επεξεργασίας που επιλέγεται είναι το σύστημα BioBlock, το οποίο αποτελεί εξελιγμένο σύστημα ενεργού ιλύος με ταυτόχρονη απομάκρυνση του αζώτου και σταθεροποίηση της ιλύος και στο οποίο γίνεται ταυτόχρονα και η διαύγαση των επεξεργασμένων σε ενσωματωμένη δεξαμενή διαύγασης. Το σύστημα αερισμού που εφαρμόζεται στο BioBlock είναι το σύστημα της υποβρύχιας διάχυσης με τρεις φυσητήρες (ανά γραμμή επεξεργασίας ένας φυσητήρας είναι σε λειτουργία και ένας εφεδρικός και για τις δύο γραμμές) και σύστημα διάχυσης λεπτής φυσαλίδας για κάθε μονάδα. Για τον έλεγχο λειτουργίας τους τοποθετείται σύστημα με ρυθμιστές στροφών το οποίο βάσει της μέτρησης του διαλυμένου οξυγόνου εντός της δεξαμενής ρυθμίζει την ταχύτητα περιστροφής τους και επομένως την απόδοση οξυγόνωσης του συστήματος αερισμού (και κατά συνέπεια την καταναλισκόμενη από αυτούς ενέργεια). Οι φυσητήρες εγκαθίστανται στο κτίριο φυσητήρων που βρίσκεται κοντά στην βιολογική βαθμίδα. Τα επεξεργασμένα λύματα συλλέγονται από συλλέκτες εκροής που είναι τοποθετημένοι πάνω από την ρευστοποιημένη κλίνη ιλύος, στο επάνω μέρος κάθε διαμερίσματος και εκρέουν με βαρύτητα από κάθε γραμμή προς τον κοινό συλλεκτήριο αγωγό εκροής, μέσω του οποίου οδηγούνται με φυσική ροή στην δεξαμενή χλωρίωσης. Η δεξαμενή χλωρίωσης είναι ορθογωνική με μαιανδρική μορφή ώστε να επιτυγχάνεται η καλύτερη δυνατή επαφή υγρών και υποχλωριώδους νατρίου που χρησιμοποιείται σαν απολυμαντικό μέσο. Η έγχυση του διαλύματος γίνεται με διαφραγματική δοσομετρική αντλία ενώ η αποθήκευσή του γίνεται σε κυλινδρική δεξαμενή από γραμμικό πολυαιθυλένιο. Όλος ο εξοπλισμός της δοσομέτρησης και αποθήκευσης του υποχλωρίωδους νατρίου εγκαθίσταται στον οικίσκο χλωρίωσης. Η απόδοση της απολύμανσης ελέγχεται βάσει της μετρούμενης παροχής και εναλλακτικά βάσει του μετρούμενου υπολειμματικού χλωρίου. Από το φρεάτιο εισόδου της χλωρίωσης και με χρήση θυροφράγματος είναι δυνατή η παράκαμψη της μονάδας προς το φρεάτιο εξόδου της εγκατάστασης. Μετά την απολύμανσή τους τα υγρά οδηγούνται στο φρεάτιο αποχλωρίωσης. Ο έλεγχος της συγκέντρωσης του υπολλειματικού χλωρίου θα γίνεται μέσω του μετρητή υπολειμματικού χλωρίου και της αυτόματης ρύθμισης της δοσομέτρησης του υποχλωρίωδους νατρίου χωρίς την προσθήκη διαλύματος όξινου θειώδους νατρίου. Από το φρεάτιο εξόδου της αποχλωρίωσης τα επεξεργασμένα λύματα οδηγούνται στο χερσαίο τμήμα του αγωγού διάθεσης, απ όπου οδηγούνται στο φρεάτιο φόρτισης και από εκεί στον υποθαλάσσιο αγωγό διάθεσης. Ανάντη του φρεατίου εξόδου υπάρχει δεξαμενή αποθήκευσης επεξεργασμένων φρεάτιο δειγματοληψίας, απ όπου δίνεται η δυνατότητα να εγκατασταθεί σύστημα βιομηχανικού νερού. Η μελλοντική μονάδα βιομηχανικού νερού περιλαμβάνει την δεξαμενή αποθήκευσης από την οποία με την βοήθεια ενός πιεστικού συγκροτήματος, τροφοδοτείται το δίκτυο του βιομηχανικού νερού που εξυπηρετεί διάφορες καταναλώσεις ΕΕΛ (άρδευση, πυρόσβεση, πλύσεις). Παράλληλα για την διαύγαση του βιομηχανικού νερού μετά την χλωρίωση και πριν την διάθεση του, προβλέπεται η εγκατάσταση διάταξης φίλτρανσης που ανακυκλώνει συνεχώς το νερό της δεξαμενής. Η διάταξη αποτελείται από ένα αυτόματο πιεστικό φίλτρο. Για τον έλεγχο της ποιότητας του προς διάθεση βιομηχανικού νερού τοποθετείται αυτόματος δειγματολήπτης, ο οποίος στεγάζεται μαζί με τον υπόλοιπο εξοπλισμό της μονάδας στον οικίσκο που διαμορφώνεται παραπλεύρως της δεξαμενής. Το σύνολο της μονάδας βιομηχανικού νερού (δεξαμενή αποθήκευσης, κτίριο και Η/Μ εξοπλισμός) έχει μελετηθεί για να κατασκευαστεί στην Β φάση των έργων και δεν περιλαμβάνεται στην παρούσα εργολαβία. Το σύστημα διάθεσης αποτελείται από το φρεάτιο φόρτισης - δεξαμενή αναρρύθμισης της παροχής και τον αγωγό διάθεσης. Ο αγωγός διάθεσης αποτελείται από το χερσαίο τμήμα του και το υποθαλάσσιο, μέρος του οποίου είναι ο διαχυτήρας. Το φρεάτιο φόρτισης κατασκευάζεται στην πορεία του χερσαίου τμήματος και σε σημείο που επιτρέπει την εκκίνηση του

9 υποθαλάσσιου αγωγού διάθεσης σε υψόμετρο κάτω από την στάθμη της θάλασσας. Με τον τρόπο αυτό εξασφαλίζεται πλήρως ο αγωγός έναντι της εισόδου αέρα σε αυτόν ακόμα και σε μηδενικές παροχές, η οποία θα μπορούσε να καταστρέψει τον υποθαλάσσιο αγωγό. Η περίσσεια ιλύος εξάγεται από τις δύο μονάδες BioBlock μέσω αεραντλιών και οδηγείται σε δεξαμενή προσωρινής αποθήκευσης της λάσπης, για την ανάδευση και τον αερισμό της οποίας εγκαθίσταται σύστημα αερισμού το οποίο αποτελείται από δύο (εκ των οποίων ο ένας εφεδρικός) φυσητήρες και δίκτυο διάχυσης. Από εκεί μέσω του αντλιοστασίου περίσσειας το οποίο περιλαμβάνει δύο κοχλιωτές αντλίες (η μία εφεδρική), οδηγείται στη μονάδα μηχανικής πάχυνσης - αφυδάτωσης. Η πάχυνση της περίσσειας ιλύος καθώς και η αφυδάτωση γίνεται με μηχανικά μέσα που εγκαθίστανται στο κτίριο πάχυνσης - αφυδάτωσης. Η τράπεζα μηχανικής πάχυνσης και η ταινιοφιλτρόπρεσσα αφυδάτωσης με τη βοήθεια οργανικού πολυμερούς, αυξάνουν σε ποσοστό άνω του 20% την συγκέντρωση των στερεών της περίσσειας ιλύος, ώστε αυτή να μπορεί να απομακρυνθεί από την εγκατάσταση με φορτηγό όχημα. Η μονάδα περιλαμβάνει σύστημα πάχυνσης μικρού χρόνου παραμονής (τράπεζα), σύστημα αφυδάτωσης με ταινιοφιλτρόπρεσσα πολλαπλών βαθμίδων συμπίεσης και σύστημα παρασκευής και δοσομέτρησης πολυμερούς. Το σύνολο του εξοπλισμού της μηχανικής πάχυνσης και αφυδάτωσης ιλύος (τράπεζα πρέσα, συγκρότημα πολυηλεκτρολύτη, δοσομετρικές αντλίες πολυηλεκτρολύτη, αντλίες έκπλυσης, κοχλίες μεταφοράς και απόρριψης ιλύος, κ.λπ.) εγκαθίσταται σε κλειστό κτίριο. Τα παραγόμενα στραγγίδια από τη μονάδα μηχανικής πάχυνσης αφυδάτωσης και το κτίριο διοίκησης συλλέγονται στο βαρυτικό δίκτυο στραγγιδίων και οδηγούνται στο φρεάτιο εισόδου λυμάτων και βοθρολυμάτων της εγκατάστασης. Σε κατάλληλη εποπτική θέση του γηπέδου κατασκευάζεται το Κτίριο Διοίκησης, εντός του οποίου βρίσκεται το Κέντρο Ελέγχου της εγκατάστασης, το Εργαστήριο-Χημείο, τα γραφεία και οι διάφοροι χώροι των εργαζομένων στην ΕΕΛ, επιφάνειας 133,0m 2. Το Κτίριο υποσταθμού και το Κτίριο αποθήκης συνεργείου (μηχανουργείο, ηλεκτρολογείο), έχει μελετηθεί για να κατασκευαστεί στην Β φάση για τις μελλοντικές ανάγκες του έργου και δεν κατασκευάζεται στην παρούσα εργολαβία. Για τις ανάγκες αποθήκης και συνεργείου στην παρούσα φάση θα χρησιμοποιηθούν οι χώροι των υπολοίπων κτιρίων που έχουν προβλεφθεί αυξημένοι. Ο Γενικός πίνακας Χαμηλής Τάσης, το Ηλεκτροπαραγωγό ζεύγος καθώς και οι φυσητήρες αερισμού της βιολογικής βαθμίδας και της δεξαμενής εξισορρόπησης, εγκαθίστανται στο κτίριο φυσητήρων Η/Ζ, το οποίο κατασκευάζεται πλησίον τόσο της βιολογικής βαθμίδας όσο και της θέσης του μελλοντικού κτιρίου υποσταθμού. Με την παρούσα εργολαβία θα εγκατασταθεί ένα Η/Ζ δυναμικότητας 30 KVA το οποίο θα καλύπτει μόνο το αντλιοστάσιο αρχικής ανύψωσης και το συγκρότημα προεπεξεργασίας των λυμάτων. Τέλος, η εγκατάσταση ολοκληρώνεται με όλα τα απαιτούμενα έργα υποδομής που είναι τα έργα αντιπλημμυρικής προστασίας, η περίφραξη - πόρτες εισόδου, τα έργα πρασίνου, το εσωτερικό δίκτυο οδοποιίας, το σύστημα μετρήσεων, αυτοματισμών, ελέγχου και τηλεχειρισμού των μονάδων και τα βοηθητικά δίκτυα υποδομής (όμβρια, δίκτυο ύδρευσης, δίκτυο βιομηχανικού νερού που θα συνδεθεί από το δίκτυο ύδρευσης, άρδευση, κλπ.). Ο αναφερόμενος ως εφεδρικός Η/Μ εξοπλισμός σε όλες τις μονάδες έχει προσφερθεί από την εταιρεία μας αλλά θα εγκατασταθεί στην αποθήκη του έργου. Για την κατασκευή των δεξαμενών θα χρησιμοποιηθούν απλοί ξυλότυποι και η σκυροδέτηση θα γίνει με επιμέλεια έτσι ώστε οι δεξαμενές να είναι υδατοστεγανές και να μην χρειαστούν εργασίες επιπλέον επούλωσης στεγάνωσης, κλπ ενώ οι επιφάνειές τους θα αφεθούν με το φυσικό τους χρώμα. Σημειώνεται επίσης ότι η μελέτη εφαρμογής βασίστηκε στα δεδομένα της γεωλογικής - γεωτεχνικής μελέτης της Υπηρεσίας τα οποία αφορούν την ποιότητα του υπεδάφους και την στάθμη του υπόγειου υδροφόρου ορίζοντα, που μας χορηγήθηκε μαζί με τα τεύχη Δημοπράτησης.

10 1.1.5 Δυνατότητα και τρόπος προσαρμογής των έργων της Β φάσης Λόγω της μικρής έκτασης που καταλαμβάνει η μονάδα του BioBlock, αλλά και λόγω του ορθολογικού σχεδιασμού της γενικής διάταξης της εγκατάστασης, παρέχεται η δυνατότητα εύκολης μελλοντικής επέκτασης για την εγκατάσταση ενός ακόμη βιολογικού αντιδραστήρα και όλων των μονάδων που απαιτούνται για την Β φάση των έργων σε χώρο που έχει προβλεφθεί στην γενική διάταξη του έργου.
