1 ΚΑΤΑΧΩΡΙΣΤΕΟ ΣΤΟ ΚΗΜΔΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ Λαγκαδάς, Δ Η Μ Ο Σ Λ Α Γ Κ Α Δ Α ΥΠΗΡΕΣΙΑ ΚΑΘΑΡΙΟΤΗΤΑΣ Αριθ. Πρωτ.: Δ.Υ. ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ Ταχ. Δ/νση : όπισθεν γηπέδoυ Ταχ. Κώδικας : Τηλέφωνο : Προς : α) Οικονομική Υπηρεσία Τηλεομοιότυπο : β) Αντιδήμαρχο Οικονομικών Υπηρεσιών ΠΡΩΤΟΓΕΝΕΣ ΑΙΤΗΜΑ ΘΕΜΑ: «Προμήθεια εξοπλισμού για την αναδιαμόρφωση παιδικών χαρών του Δήμου Λαγκαδά» Σας αποστέλλουμε το υπ αριθμό 24/2017 τεύχος τεχνικών προδιαγραφών για την «προμήθεια εξοπλισμού για την αναδιαμόρφωση παιδικών χαρών του Δήμου Λαγκαδά» ενδεικτικού προϋπολογισμού ,00 με Φ.Π.Α. 24% με C.P.V (Εξοπλισμός παιδικής χαράς), για τις ανάγκες του Τμήματος Συντήρησης Πρασίνου. Παρακαλούμε όπως προβείτε στις νόμιμες διαδικασίες ανάθεσης της ανωτέρω προμήθειας. Ο Συντάξας Προϊστάμενος Τμήματος Πρασίνου Ο Αρμόδιος Αντιδήμαρχος ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 1

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια εξοπλισμού για την αναδιαμόρφωση παιδικών χαρών του Δήμου Λαγκαδά» Τεύχος τεχνικών προδιαγραφών: 24/2017 Αριθμ. Πρωτ.: / ΤΕΥΧΟΣ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ «Προμήθεια εξοπλισμού για την αναδιαμόρφωση παιδικών χαρών του Δήμου Λαγκαδά» ΠΡΟΫΠΟΛΟΓΙΣΜΟΥ: ,00 ΜΕ ΤΟ Φ.Π.Α. Περιεχόμενα: 1. Τεχνική έκθεση 2. Υφιστάμενη κατάσταση 3. Ανάλυση προμηθειών ανά παιδική χαρά 4. Ενδεικτικός Προϋπολογισμός 5. Τεχνικές περιγραφές ειδών προμήθειας 6. Συγγραφή Υποχρεώσεων 2

3 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια εξοπλισμού για την αναδιαμόρφωση παιδικών χαρών του Δήμου Λαγκαδά» Α. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΑΡΘΡΟ 1ο Αντικείμενο της προμήθειας Το παρών τεύχος προϋπολογισμού ,00 με τον ΦΠΑ 24%, συντάσσεται προκειμένου να καλυφθούν οι ανάγκες τριών (3) υφιστάμενων παιδικών χαρών στο Δήμο Λαγκαδά, και σύμφωνα με τις παρατηρήσεις από τις βεβαιώσεις ελέγχου του φορέα Πιστοποίησης Κυπριακή Εταιρία να πραγματοποιηθεί η προμήθεια και τοποθέτηση νέου εξοπλισμού για να μπορέσουν να πάρουν το σήμα καταλληλότητας από την Αποκεντρωμένη Διοίκηση Μακεδονίας Θράκης. Πιο συγκεκριμένα οι προμήθειες θα πραγματοποιηθούν: 1. Παιδική χαρά Τοπικής κοινότητας Ηρακλείου (ΔΕ Λαγκαδά) τοποθεσία Πλατάνια. 2. Παιδική χαρά Δημοτικής κοινότητας Σοχού (ΔΕ Σοχού) όπισθεν του Μπίλλειου Πολιτιστικού Κέντρου. 3. Παιδική χαρά Δημοτικής κοινότητας Ασσήρου (ΔΕ Ασσήρου) Άσσηρος. O κωδικός αριθμός CPV είναι ο (Εξοπλισμός παιδικής χαράς). Το κριτήριο ανάθεσης της προμήθειας είναι η πλέον συμφερότερη από οικονομικής άποψης προσφορά μόνο με βάσει της τιμής (χαμηλότερη τιμή). 3

4 ΑΡΘΡΟ 2ο Ισχύουσες διατάξεις 1. Ο Ν. 3852/2010 όπως τροποποιήθηκε και ισχύει. 2. Ο Ν. 3463/2006, όπως τροποποιήθηκε και ισχύει. 3. Ο Ν. 4412/2016 (ΦΕΚ 147/Α/ ) «Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών (προσαρμογή στις Οδηγίες 2014/24/ΕΕ και 2014/25/ΕΕ)» όπως τροποποιήθηκε και ισχύει. 4. Η υπ αριθμόν 28492/ Υπουργική Απόφαση (ΦΕΚ Β 931/ ). 5. Η υπ αριθμόν 27934/2014 Υπουργική Απόφαση (ΦΕΚ Β 2029/ ). ΛΑΓΚΑΔΑΣ Ο ΣΥΝΤΑΚΤΗΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΘΕΩΡΗΣΑΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 4

5 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια εξοπλισμού για την αναδιαμόρφωση παιδικών χαρών του Δήμου Λαγκαδά» Β. ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ Β.1. Παιδική χαρά Τοπικής κοινότητας Ηρακλείου (ΔΕ Λαγκαδά) τοποθεσία Πλατάνια. Η συγκεκριμένη παιδική χαρά βρίσκεται στον οικισμό του Ηρακλείου, στην τοποθεσία Πλατάνια αριστερά του αναψυκτηρίου. Περιβάλλεται από όμορο χώρο πρασίνου, και τον δρόμο που οδηγεί στο αναψυκτήριο. Δε διαθέτει περίφραξη. Εικόνα 1 5

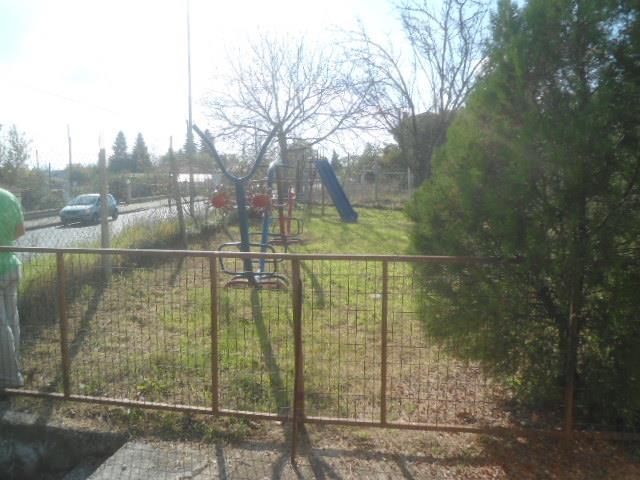

6 Εικόνα 2 6

7 2. Αποτύπωση σε υπόβαθρο google earth και συσχέτιση με το οικείο ρυμοτομικό σχέδιο Συσχέτιση με Ρυμοτομικό σχέδιο: Η παιδική χαρά βρίσκεται σε τμήμα του 1610 αγρού. 3. Ιδιοκτησιακό καθεστώς Σύμφωνα με την υπ αριθμ /2014 Υ.Α. δεν είναι απαραίτητη η τακτοποίηση του ιδιοκτησιακού καθεστώτος για την αδειοδότηση υφιστάμενης παιδικής χαράς καθώς δεν εξετάζεται. Ο συγκεκριμένος χώρος στον οποίο βρίσκεται η παιδική χαρά, σύμφωνα με τον κτηματολογικό πίνακα είναι ιδιοκτησία της Τοπικής Κοινότητας Ηρακλείου. Για το οικόπεδο αυτό υπάρχει η υπ αριθμ απόφαση παραχώρησης κατά χρήση. Για ακριβέστερο προσδιορισμό του ιδιοκτησιακού καθεστώτος θα πρέπει να διενεργηθεί πρόσθετη αναλυτικότερη έρευνα. 7

8 4. Χαρακτηρισμός στο οικείο ρυμοτομικό σχέδιο Στον αντίστοιχο κτηματολογικό πίνακα ο χώρος χαρακτηρίζεται «Κοινοτικός» 5. Έλεγχος καταλληλότητας οικοπεδικού χώρου σύμφωνα με τα προβλεπόμενα του άρθρου 2 της Υ.Α /09 Η συγκεκριμένη παιδική χαρά δε βρίσκεται δίπλα σε περιοχές που εγκυμονούν κινδύνους όπως κατολισθήσεις, κατακρημνίσεις, καταρρεύσεις, εστίες μόλυνσης κλπ. Β.2. Παιδική χαρά Δημοτικής κοινότητας Σοχού (ΔΕ Σοχού) όπισθεν του Μπίλλειου Πολιτιστικού Κέντρου 1. Γενικά Η συγκεκριμένη παιδική χαρά βρίσκεται στο Σοχό, στον περιβάλλοντα χώρο όπισθεν του Μπίλλειου Πολιτιστικού Κέντρου. Περιβάλλεται από το κτίριο του Πολιτιστικού Κέντρου και δρόμο. Εικόνα 1 8

9 Εικόνα 2 9

10 2. Αποτύπωση σε υπόβαθρο google earth και συσχέτιση με το οικείο ρυμοτομικό σχέδιο Συσχέτιση με Ρυμοτομικό σχέδιο: Η παιδική χαρά βρίσκεται εντός του ρυμοτομικού σχεδίου (1955) με αριθμό ιδιοκτησίας Ιδιοκτησιακό καθεστώς Σύμφωνα με την υπ αριθμ /2014 Υ.Α. δεν είναι απαραίτητη η τακτοποίηση του ιδιοκτησιακού καθεστώτος για την αδειοδότηση υφιστάμενης παιδικής χαράς καθώς δεν εξετάζεται. Ο συγκεκριμένος χώρος στον οποίο βρίσκεται η παιδική χαρά, σύμφωνα με τον κτηματολογικό πίνακα και το ρυμοτομικό σχέδιο, είναι ιδιοκτησία της Δημοτικής Κοινότητας Σοχού (μεταβολή 2000, παραχωρήθηκε στο Δήμο από Μ. Μπίλλη). Για ακριβέστερο προσδιορισμό του ιδιοκτησιακού καθεστώτος θα πρέπει να διενεργηθεί πρόσθετη αναλυτικότερη έρευνα. 10

11 4. Χαρακτηρισμός στο οικείο ρυμοτομικό σχέδιο Στο οικείο ρυμοτομικό σχέδιο και στον αντίστοιχο κτηματολογικό πίνακα ο χώρος χαρακτηρίζεται «Δημοτικός»(μεταβολή 2000 παραχωρήθηκε στο Δήμο από τον Μ. Μπίλλη). 5. Έλεγχος καταλληλότητας οικοπεδικού χώρου σύμφωνα με τα προβλεπόμενα του άρθρου 2 της Υ.Α /09 Η συγκεκριμένη παιδική χαρά δε βρίσκεται δίπλα σε περιοχές που εγκυμονούν κινδύνους όπως κατολισθήσεις, κατακρημνίσεις, καταρρεύσεις, εστίες μολύνσεων κλπ. Πλησίον της παιδικής χαράς βρίσκονται καπναγωγοί οι οποίοι όμως δεν φαίνεται να είναι σε λειτουργία και άρα δεν προκαλούν μόλυνση. Θα πρέπει ωστόσο να ληφθεί μέριμνα ούτως ώστε να μην μπορούν να έρθουν σε επαφή με αυτούς οι χρήστες της παιδικής χαράς (εικ. 3). Εικόνα 3 Β.3. Παιδική χαρά Δημοτικής κοινότητας Ασσήρου (ΔΕ Ασσήρου) Άσσηρος 1. Γενικά Η συγκεκριμένη παιδική χαρά βρίσκεται εντός του οικισμού της Ασσήρου στο βόρειο τμήμα του. Περιβάλλεται από δρόμο στη μία πλευρά και όμορα οικόπεδα στις άλλες τρεις. Περιμετρικά έχει περίφραξη και η είσοδός της βρίσκεται στην πλευρά του δρόμου. 11

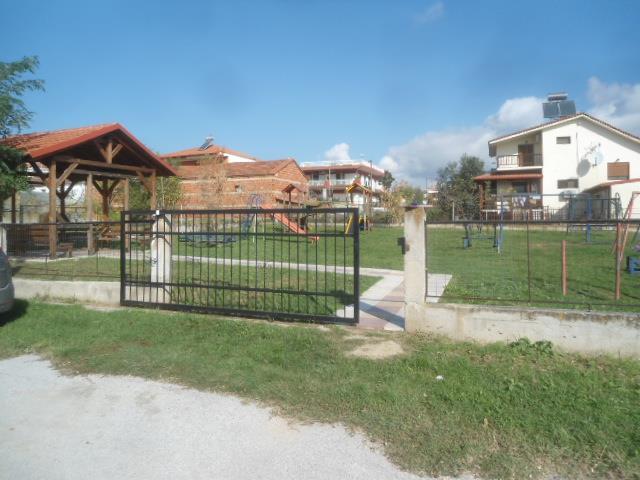

12 Εικόνα 1 Εικόνα 2 12

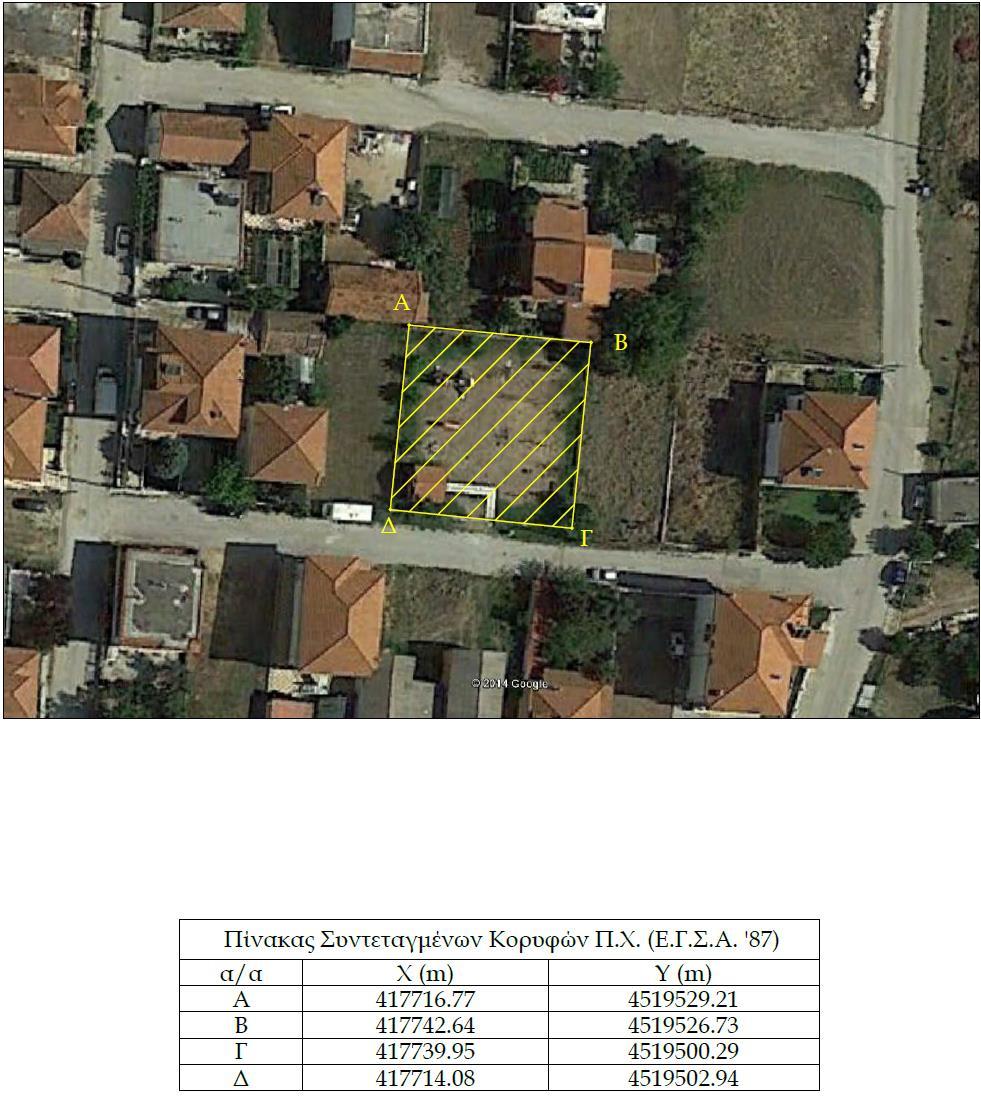

13 2. Αποτύπωση σε υπόβαθρο google earth και συσχέτιση με το οικείο ρυμοτομικό σχέδιο Συσχέτιση με Ρυμοτομικό σχέδιο: Η παιδική χαρά βρίσκεται στο οικοδομικό τετράγωνο 9, οικόπεδο 114 & Ιδιοκτησιακό καθεστώς Σύμφωνα με την υπ αριθμ /2014 Υ.Α. δεν είναι απαραίτητη η τακτοποίηση του ιδιοκτησιακού καθεστώτος για την αδειοδότηση υφιστάμενης παιδικής χαράς καθώς δεν εξετάζεται. Ο συγκεκριμένος χώρος στον οποίο βρίσκεται η παιδική χαρά, σύμφωνα με τον κτηματολογικό πίνακα και το ρυμοτομικό σχέδιο είναι ιδιοκτησία της Δημοτικής Κοινότητας Ασσήρου. Για το οικόπεδο αυτό υπάρχει η υπ αριθμ / απόφαση Νομάρχη και έχει μεταγραφεί στο υποθηκοφυλακείο στον τόμο 564 με αριθμό 94. Για ακριβέστερο προσδιορισμό του ιδιοκτησιακού καθεστώτος θα πρέπει να διενεργηθεί πρόσθετη αναλυτικότερη έρευνα. 13

14 4. Χαρακτηρισμός στο οικείο ρυμοτομικό σχέδιο Στο οικείο ρυμοτομικό σχέδιο και στον αντίστοιχο κτηματολογικό πίνακα ο χώρος χαρακτηρίζεται ως «Παιδική Χαρά Κοινότητα Ασσήρου». 5. Έλεγχος καταλληλότητας οικοπεδικού χώρου σύμφωνα με τα προβλεπόμενα του άρθρου 2 της Υ.Α /09 Η συγκεκριμένη παιδική χαρά δε βρίσκεται δίπλα σε περιοχές που εγκυμονούν κινδύνους όπως κατολισθήσεις, κατακρημνίσεις, καταρρεύσεις, εστίες μολύνσεων κλπ. Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 14

15 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια εξοπλισμού για την αναδιαμόρφωση παιδικών χαρών του Δήμου Λαγκαδά» Γ. ΑΝΑΛΥΣΗ ΠΡΟΜΗΘΕΙΩΝ ΑΝΑ ΠΑΙΔΙΚΗ ΧΑΡΑ Στους πίνακες που ακολουθούν καταγράφονται οι εξοπλισμοί παιδικής χαράς που θα τοποθετηθούν ανά παιδική χαρά. Γ1. Παιδική χαρά Τοπικής κοινότητας Ηρακλείου (ΔΕ Λαγκαδά) τοποθεσία Πλατάνια. α/α Μονάδα Μέτρησης Περιγραφή Ποσότητα 1 ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΣ ΔΙΣΚΟΣ ΙΣΟΡΡΟΠΙΑΣ SUPERNOVA 1 2 ΑΤΟΜΙΚΟΣ ΠΕΡΙΣΤΡΟΦΕΑΣ α/α 1 2 ΑΝΑΡΡΙΧΗΤΙΚΗ ΣΥΝΘΕΣΗ 1 ΕΝΔΟΔΑΠΕΔΙΟ ΤΡΑΜΠΟΛΙΝΟ 1 ΚΟΥΝΙΑ Π ΠΑΙΔΙΩΝ 1 ΖΩΑΚΙΑ ΕΛΑΤΗΡΙΑ 2 ΠΛΗΡΟΦΟΡΙΑΚΗ ΠΙΝΑΚΙΔΑ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ 1 ΚΑΔΟΣ ΑΠΟΡΡΙΜΜΑΤΩΝ 3 ΗΛΙΑΚΟ ΦΩΤΙΣΤΙΚΟ ΠΑΣΧΑΛΙΤΣΑ 3 ΞΥΛΙΝΗ ΠΕΡΙΦΡΑΞΗ 85 Γ2. Παιδική χαρά Δημοτικής κοινότητας Σοχού (ΔΕ Σοχού) όπισθεν του Μπίλλειου Πολιτιστικού Κέντρου Μονάδα Μέτρησης Περιγραφή Ποσότητα ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΣ ΔΙΣΚΟΣ ΙΣΟΡΡΟΠΙΑΣ SUPERNOVA 1 ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ ΦΑΡΟΣ 1 15

16 α/α ΕΝΔΟΔΑΠΕΔΙΟ ΤΡΑΜΠΟΛΙΝΟ 1 ΚΟΥΝΙΑ Π ΠΑΙΔΙΩΝ 1 ΖΩΑΚΙΑ ΕΛΑΤΗΡΙΑ 2 ΠΛΗΡΟΦΟΡΙΑΚΗ ΠΙΝΑΚΙΔΑ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ 1 ΚΑΔΟΣ ΑΠΟΡΡΙΜΜΑΤΩΝ 1 ΞΥΛΙΝΗ ΠΕΡΙΦΡΑΞΗ 45 Γ3. Παιδική χαρά Δημοτικής κοινότητας Ασσήρου (ΔΕ Ασσήρου) Άσσηρος Μονάδα Μέτρησης Περιγραφή Ποσότητα ΕΝΔΟΔΑΠΕΔΙΟ ΤΡΑΜΠΟΛΙΝΟ 1 ΚΟΥΝΙΑ Π ΠΑΙΔΙΩΝ 1 ΑΤΟΜΙΚΟΣ ΠΕΡΙΣΤΡΟΦΕΑΣ 1 ΖΩΑΚΙΑ ΕΛΑΤΗΡΙΑ 2 ΠΛΗΡΟΦΟΡΙΑΚΗ ΠΙΝΑΚΙΔΑ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ 1 ΚΑΔΟΣ ΑΠΟΡΡΙΜΜΑΤΩΝ 3 ΗΛΙΑΚΟ ΦΩΤΙΣΤΙΚΟ ΠΑΣΧΑΛΙΤΣΑ 3 ΞΥΛΙΝΗ ΠΕΡΙΦΡΑΞΗ 30 Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 16

17 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια εξοπλισμού για την αναδιαμόρφωση παιδικών χαρών του Δήμου Λαγκαδά» Δ. ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Στον ακόλουθο πίνακα καταγράφονται τα κόστη και οι ποσότητες των προς προμήθεια ειδών για το σύνολο των παιδικών χαρών. Α/Α Περιγραφή Μονάδα Μέτρησης Ποσότητα Κόστος Συνολικό κόστος ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΣ ΔΙΣΚΟΣ ΙΣΟΡΡΟΠΙΑΣ SUPERNOVA ΑΤΟΜΙΚΟΣ ΠΕΡΙΣΤΡΟΦΕΑΣ ΑΝΑΡΡΙΧΗΤΙΚΗ ΣΥΝΘΕΣΗ ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ ΦΑΡΟΣ ΕΝΔΟΔΑΠΕΔΙΟ ΤΡΑΜΠΟΛΙΝΟ , , , , , , , , , ,00 6 ΚΟΥΝΙΑ Π ΠΑΙΔΙΩΝ , ,00 7 ΖΩΑΚΙΑ ΕΛΑΤΗΡΙΑ 6 750, ,00 8 ΠΛΗΡΟΦΟΡΙΑΚΗ ΠΙΝΑΚΙΔΑ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ 3 680, ,00 17

18 9 ΚΑΔΟΣ ΑΠΟΡΡΙΜΜΑΤΩΝ 7 320, ,00 10 ΗΛΙΑΚΟ ΦΩΤΙΣΤΙΚΟ ΠΑΣΧΑΛΙΤΣΑ , ,00 11 Ξύλινη περίφραξη , ,00 Σύνολο : ,90 ΦΠΑ (24%) : ,10 Τελικό σύνολο : ,00 Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 18

19 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια εξοπλισμού για την αναδιαμόρφωση παιδικών χαρών του Δήμου Λαγκαδά» Ε. ΤΕΧΝΙΚΕΣ ΠΕΡΙΓΡΑΦΕΣ ΕΙΔΩΝ ΠΡΟΜΗΘΕΙΑΣ Ε.1. ΟΡΓΑΝΟ ΑΘΛΟΠΑΙΔΙΑΣ ΥΠΑΙΘΡΟΥ, «ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΣ ΔΙΣΚΟΣ ΙΣΟΡΡΟΠΙΑΣ» Ο Περιστρεφόμενος Δίσκος Ισορροπίας θα απευθύνεται σε χρήστες/ παιδιά ηλικίας από 6 ετών και άνω και θα είναι σχεδιασμένος για την ασφαλή προσβασιμότητα και συμμετοχή παιδιών με αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές προδιαγραφές. Πρόκειται για όργανο αθλοπαιδιάς υπαίθρου που συνδυάζει δραστηριότητες ισορροπίας και περιστροφής. Τίθεται σε κίνηση από έναν ή/και περισσότερους χρήστες, κατά την προσπάθειά τους να ισορροπήσουν περπατώντας πάνω του ή ακόμα και να περιστραφούν με διαφορετική ταχύτητα, ανάλογα με το ρυθμό περπατήματος και το αυτοβάρος του σώματος του χρήστη. Ενεργοποιεί κατ αυτόν τον τρόπο το συντονισμό των κινήσεων και τις δεξιότητες ισορρόπησης, ενώ προάγει το ομαδικό παιχνίδι. Ο Περιστρεφόμενος Δίσκος Ισορροπίας θα αποτελείται από μια έγχρωμη επιφάνεια, σε σχήμα δακτυλίου με καμπυλωμένα άκρα, η οποία θα συντίθεται από επτά επιμέρους τμήματα. Η επιφάνεια αυτή θα έχει τη δυνατότητα να περιστρέφεται μέσω ειδικής κατασκευής. Θα έχει εξωτερικές διαστάσεις διαμέτρου Ø206 cm και πλάτος 28cm, ενώ θα είναι τοποθετημένη υπό κλίση 10 Ο και θα στηρίζεται με ειδικό σύστημα περιστροφής σε 5 χαλύβδινες δοκούς. Θα διαθέτει, επίσης, επτά συνδετήρια έγχρωμα στοιχεία, τα οποία θα είναι ισομερώς κατανεμημένα στην περίμετρό της. Η επιφάνεια του περιστρεφόμενου δακτυλίου θα είναι κατασκευασμένη από πολυαιθυλένιο με τη μέθοδο κατεργασίας χύτευση εκ περιστροφής. Ο χρωματισμός της θα έχει πραγματοποιηθεί δια μέσω του υλικού κατά τη διάρκεια της επεξεργασίας του, ενώ θα έχει υποβληθεί σε μέγιστη σταθεροποίηση έναντι των υπεριωδών ακτινών χωρίς τη χρήση σταθεροποιητικών ουσιών με βαρέα μέταλλα, ώστε να μειωθεί στο ελάχιστο ο αποχρωματισμός της. Το υλικό αυτό θα διατηρεί τις ιδιότητές του σε θερμοκρασιακό εύρος από -30 C έως 60 C, θα έχει υψηλή αντοχή στις κρούσεις και στους βανδαλισμούς, όπως επίσης θα είναι ανθεκτικό στην αποσύνθεση, στην προσβολή από μύκητες και στην ανάφλεξη λόγω του υψηλού δείκτη θερμοκρασίας ανάφλεξης που διαθέτει. Η επιφάνεια αυτή θα διαθέτει κατάλληλα διαμορφωμένο χείλος με καμπυλωμένα άκρα και θα διαθέτει επίσης ανάγλυφα στοιχεία, έτσι ώστε να επιτυγχάνεται η σταθερή πρόσφυση του χρήστη. Ο δομικός σκελετός θα είναι κατασκευασμένος από εν θερμώ γαλβανισμένο χάλυβα. Θα συντίθεται από σύστημα με εσωτερικό μηχανισμό στήριξης και 19

20 περιστροφής, το οποίο θα στηρίζεται σε πέντε δοκούς υποστήριξης, κυκλικής διατομής Ø60,3 mm με πάχος τοιχώματος 4,5 mm. Κάθε δοκός υποστήριξης θα έχει διαφορετικό μήκος, ώστε να διαμορφώνεται η επιθυμητή κλίση του περιστρεφόμενου δακτυλίου. Η θεμελίωσή τους θα πραγματοποιείται είτε με πάκτωση στο έδαφος, είτε επιφανειακά. Στην περίπτωση που η θεμελίωση θα πραγματοποιείται επιφανειακά, οι δοκοί υποστήριξης θα διαθέτουν στις απολήξεις τους χαλύβδινα ελάσματα, εξωτερικών διαστάσεων 190x170 mm και πάχους 5 mm. Ο εσωτερικός μηχανισμός κύλισης και περιστροφής, δεν θα είναι προσβάσιμος από τους χρήστες/παιδιά. Θα συντίθεται από στοιχεία και επιφάνεια σε σχήμα δακτυλίου από εν θερμώ γαλβανισμένο χάλυβα και από δεκατέσσερις ειδικά κατασκευασμένους τροχίσκους με ρουλεμάν που δεν θα απαιτούν λίπανση. Οι τροχίσκοι/στροφείς θα είναι κατασκευασμένοι από ελαστομερές υλικό και οι ένσφαιροι τριβείς από ανοξείδωτο χάλυβα. Τα συνδετικά εξαρτήματα και οι φορείς των τροχίσκων θα είναι κατασκευασμένα από ειδικής σύστασης χυτό πολυαμίδιο. Όλες οι βίδες (κοχλίες) και τα επιμέρους συνδετικά στοιχεία θα είναι κατασκευασμένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερμώ γαλβανισμένο με ειδική επίστρωση για την προστασία από την οξείδωση. Οι διαστάσεις και οι διατομές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν μελετηθεί, με ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεμένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωματισμούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασμένα από ειδικής σύστασης χυτό πολυαμίδιο και θα είναι σταθεροποιημένα έναντι της υπεριώδους ακτινοβολίας χωρίς τη χρήση βαρέων μετάλλων. Το όργανο θα είναι σχεδιασμένο ώστε να εξασφαλίζεται η μεγαλύτερη διάρκεια ζωής με την ελάχιστη δυνατή συντήρηση. Μετά τη λήξη της διάρκειας ζωής του θα είναι εύκολη η αποσυναρμολόγηση και η ανακύκλωση των υλικών του, τα οποία δεν θα περιέχουν επιβλαβείς ουσίες. Όλα τα υλικά και οι διεργασίες θα έχουν βελτιστοποιηθεί για να διασφαλίζουν το μικρότερο δυνατό αντίκτυπο στο περιβάλλον. Ενδεικτικές διαστάσεις: Χώρος ασφαλείας: Διαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: 606 cm x 606 cm 206 cm x 206 cm 60 cm 100 cm 5 θεμέλια σε βάθος 60 cm ή 90 cm, ανάλογα με το υλικό της ανακρουστικής επιφάνειας και επιφανειακή θεμελίωση Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176:

21 Ευρωπαϊκό Πρότυπο ΕΝ 1176:2008 Ο εξοπλισμός πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισμός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). Ε.2. ΟΡΓΑΝΟ ΑΘΛΟΠΑΙΔΙΑΣ ΥΠΑΙΘΡΟΥ, «ΑΤΟΜΙΚΟΣ ΠΕΡΙΣΤΡΟΦΕΑΣ» Ο Ατομικός περιστροφέας θα απευθύνεται σε χρήστες/ παιδιά ηλικίας από 6 ετών και άνω και θα είναι σχεδιασμένος για την ασφαλή προσβασιμότητα και συμμετοχή παιδιών με αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές προδιαγραφές. Προσφέρεται τόσο για ατομικό όσο και για ομαδικό παιχνίδι, καθώς θα μπορεί να υποδεχθεί ταυτόχρονα περισσότερους από έναν χρήστες. Πρόκειται για όργανο περιστροφής, που τίθεται σε κίνηση με το αυτοβάρος του σώματος του χρήστη, ενεργοποιώντας το συντονισμό των κινήσεών του. Ανάλογα με τις δυνατότητες του εκάστοτε χρήστη θα μπορεί να προσφέρει τόσο μία ευχάριστη και ήρεμη περιστροφή όσο και μία περιστροφή με υψηλή ταχύτητα και πρόκληση. Θα αποτελείται από μια επιφάνεια τριγωνικής μορφής, στην οποία θα μπορεί να ανεβαίνει ο χρήστης και από ένα στύλο σε σχήμα τεθλασμένης γραμμής, ο οποίος θα είναι τοποθετημένος κατακόρυφα στο κέντρο της επιφάνειας και θα λειτουργεί ως χειρολαβή. Θα διαθέτει ενσωματωμένο μηχανισμό στήριξης και περιστροφής. Η επιφάνεια θα είναι τοποθετημένη σε απόσταση περίπου 30 cm από την τελικά διαμορφωμένη επιφάνεια του εδάφους. Η επιφάνεια τριγωνικής μορφής θα είναι κατασκευασμένη από χυτό χάλυβα που θα έχει υποστεί επεξεργασία ηλεκτροστατικής βαφής με πούδρα και θα φέρει επικάλυψη από μαύρη πολυουρεθάνη με αντιολισθητικές ιδιότητες. Η επιφάνεια αυτή θα διαθέτει κατάλληλα διαμορφωμένο χείλος με καμπυλωμένα άκρα και ανάγλυφα στοιχεία, έτσι ώστε να επιτυγχάνεται η σταθερή πρόσφυση του χρήστη. Θα διαθέτει επίσης οπές αποστράγγισης. Η τριγωνική επιφάνεια θα στηρίζεται σε ένα στύλο από εν θερμώ γαλβανισμένο χάλυβα διαστάσεων Ø101,6 x 2,9 mm. Ο στύλος θα θεμελιώνεται, είτε με πάκτωση στο έδαφος είτε με επιφανειακή θεμελίωση, μέσω ειδικά συγκολλημένων τριγωνικών πλαισίων από εν θερμώ γαλβανισμένο χάλυβα. Ο στύλος σχήματος τεθλασμένης γραμμής που θα λειτουργεί ως χειρολαβή θα είναι κατασκευασμένος από σωλήνα από εν θερμώ γαλβανισμένο χάλυβα διαστάσεων Ø38 x 4 mm. Η συναρμογή των δυο στύλων μεταξύ τους θα πραγματοποιείται μέσω ειδικά κατασκευασμένου συνδέσμου που θα διαθέτει εσωτερικό μηχανισμό περιστροφής, ο οποίος δεν θα είναι προσβάσιμος από τους χρήστες. Ο μηχανισμός αυτός θα είναι κατασκευασμένος από ανοξείδωτο χάλυβα και θα διαθέτει ένσφαιρο τριβέα (ρουλεμάν/κουζινέτο), ο οποίος δεν θα απαιτεί λίπανση. Τέλος, θα καλύπτεται με στοιχείο κωνικής μορφής από το ίδιο υλικό της τριγωνικής επιφάνειας, δηλαδή από χυτό ελαστομερές υλικό πολυουρεθάνης. Ο στύλος σε σχήμα τεθλασμένης γραμμής θα διαθέτει στην κορυφή έγχρωμο προστατευτικό στοιχείο που θα λειτουργεί ως χειρολαβή και θα είναι ειδικά σχεδιασμένο και κατασκευασμένο από χυτό πολυαμίδιο. Όλες οι βίδες (κοχλίες) και τα επιμέρους συνδετικά στοιχεία θα είναι 21

22 κατασκευασμένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερμώ γαλβανισμένο με ειδική επίστρωση για την προστασία από την οξείδωση. Οι διαστάσεις και οι διατομές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν μελετηθεί, με ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεμένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωματισμούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασμένα από ειδικής σύστασης χυτό πολυαμίδιο και θα είναι σταθεροποιημένα έναντι της υπεριώδους ακτινοβολίας χωρίς τη χρήση βαρέων μετάλλων. Το όργανο θα είναι σχεδιασμένο ώστε να εξασφαλίζεται η μεγαλύτερη διάρκεια ζωής με την ελάχιστη δυνατή συντήρηση. Μετά τη λήξη της διάρκειας ζωής του θα είναι εύκολη η αποσυναρμολόγηση και η ανακύκλωση των υλικών του, τα οποία δεν θα περιέχουν επιβλαβείς ουσίες. Όλα τα υλικά και οι διεργασίες θα έχουν βελτιστοποιηθεί για να διασφαλίζουν το μικρότερο δυνατό αντίκτυπο στο Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 7120 mm 10130Χ6020mm Απαιτούμενος χώρος Πλάτος 3020mm 60,98 m 2 Ύψος 2630 mm Mέγιστο ύψος πτώσης 2,53 Ηλικιακή ομάδα 6+ περιβάλλον. Ενδεικτικές διαστάσεις Χώρος ασφαλείας: Διαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: Θεμελίωση: Ø 351 cm 44 cm x 45 cm 169 cm 100 cm Επιφανειακή θεμελίωση Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176:2008. Ο εξοπλισμός πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισμός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). Ε.3. ΑΝΑΡΡΙΧΗΤΙΚΗ ΣΥΝΘΕΣΗ Αναρριχητική σύνθεση κατασκευασμένη από γαλβανισμένη εν θερμώ χαλύβδινη σωλήνα τουλάχιστον Φ20. Το συρματόσχοινο τύπου Ηρακλή είναι κατασκευασμένο από εξάκλωνα, εν θερμώ γαλβανισμένα σύρματα. Κάθε κλώνος θα περιλαμβάνει επιμέρους χαλύβδινα σύρματα και θα περιτυλίσσεται από περίβλημα πολυεστερικού νήματος. Οι επιφάνειες και τα πάνελ είναι κατασκευασμένες από υψηλής πυκνότητας πολυαιθυλένιο. Θα είναι εξαιρετικά ανθεκτικές με υψηλή αντοχή στις κρούσεις και τους βανδαλισμούς. 22

23 Οι δραστηριότητες ταλάντωσης και ισορροπίας μπορούν να λαμβάνουν χώρα και στα δύο άκρα του αναρριχητικού σύνθετου. Στο ένα άκρο, το ανοιχτό τρίγωνο είναι ένα μέρος τόσο για έντονη όσο και για ήπια δραστηριότητα. Στο αντίθετο άκρο, υπάρχει ένα κινούμενο κέλυφος που χρησιμεύει ως μέρος για κρυψώνα. Όλη η διαδρομή είναι ένα προκλητικό ταξίδι μέσα από τη Βροχή Μετεωριτών. Υπάρχει μόνο μία πλάκα για στήριξη αλλά ακόμη αυτή κινείται εμπρός και πίσω. Ο χρήστης πρέπει να επιλέξει την τέλεια διαδρομή με τη μέτρηση του κινδύνου και της πρόκλησης. Ε.4. ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ ΦΑΡΟΣ Ο δομικός σκελετός του οργάνου θα αποτελείται από στύλους από εν θερμώ γαλβανισμένους χαλύβδινους σωλήνες, που θα καλύπτονται από παχύ στρώμα ειδικά σχηματοποιημένου ελαστικού ηχοαποροφητικού υλικού, σταθεροποιημένου έναντι των υπεριωδών ακτινών (UV) και του όζοντος και ανθεκτικού στις προσκρούσεις και τη φθορά, χωρίς απαιτήσεις συντήρησης. Θα διαθέτουν εγκοπές χαραγμένες στην πλάκα για τη σωστή τοποθέτηση στον συνδετήρα του στύλου. Δε θα μπορούν να αφαιρεθούν μετά την εγκατάσταση. Θα διαθέτουν επίσης πολυλειτουργικούς συνδετήρες σε αρθρωτή μορφή (κινούνται σε κάθε κατεύθυνση), κατασκευασμένους από εν θερμώ γαλβανισμένο χάλυβα. Το όργανο θα διαθέτει και δευτερεύοντες συνδετήρες- σφικτήρες που να επιτρέπουν την εγκατάσταση πολλαπλών σφικτήρων στο ίδιο ύψος του στύλου. Στο σύνθετο ο χρήστης ξεκινάει από μια πλατφόρμα στο επίπεδο του εδάφους και ανεβαίνει προς τα πάνω, οδηγούμενος στην κορυφή σε μια ομαλή, σπειροειδή κίνηση. Τα πάνελ και τα play switcher προσφέρουν σημεία για απορρόφηση. Εναλλακτικά, μια σύντομη διαδρομή πάνω από τον τοίχο αναρρίχησης είναι ταχύτερη, αλλά και ο πιο απαιτητική. Ε.5. ΤΡΑΜΠΟΛΙΝΟ ΕΔΑΦΟΥΣ Αποτελείται από : Θερμο-γαλβανισμένο πλαίσιο Δικτυωτό ύφασμα αναπήδησης Χαλύβδινα ελατήρια: 36 τεμάχια Είναι ειδικά σχεδιασμένο για εξωτερική χρήση και μπορεί να παραμείνει έξω όλο το χρόνο. Διαθέτει εξαιρετικά σταθερό, θερμό- γαλβανισμένο σκελετό στο οποίο τοποθετείται το υλικό αναπήδησης κατασκευασμένο από ύφασμα πλέγματος με επίστρωση PVC. Το βάθος των κοιλοτήτων είναι 30 cm ενώ κάτω από το ύφασμα αναπήδησης είναι 61 cm. Το πλαίσιο καλύπτεται με πάνελ προστασίας από πτώση και το βάρος του προϊόντος είναι 113 κιλά. Το προϊόν μπορεί να τοποθετηθεί σε φυσικό έδαφος. Συμμορφώνεται με τα τη σειρά προτύπων ΕΝ 1176:

24 Ε.6. ΚΟΥΝΙΑ Π ΠΑΙΔΙΩΝ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 3100 mm 7200Χ3100mm Απαιτούμενος χώρος Πλάτος 125 mm 22,3 m 2 Ύψος 2400 mm Μέγιστο ύψος πτώσης 1200 mm Πιστοποίηση ΕΝ 1176:2008/1,2 Ηλικιακή ομάδα 3+ Το όργανο αποτελείται από : Μία (1) μεταλλική οριζόντια δοκό, Δύο (2) μεταλλικά υποστυλώματα, Δύο (2) καθίσματα παίδων με αλυσίδες. Περιγραφή Η οριζόντια δοκός της κούνιας κατασκευάζεται από ενισχυμένο σιδηροσωλήνα Φ125mm. Στηρίζεται σε δύο μεταλλικά υποστυλώματα από σιδηροσωλήνα Φ125mm. Στο κάτω μέρος της δοκού και σε κατάλληλες θέσεις συγκολλούνται τέσσερα κουζινέτα από γαλβανισμένο χάλυβα, ειδικά σχεδιασμένα για την ανάρτηση των καθισμάτων. Τα καθίσματα έχουν διαστάσεις 440Χ180Χ40mm και είναι κατασκευασμένα από καουτσούκ με εσωτερική ενίσχυση από αλουμίνιο. Αναρτώνται από τα κουζινέτα με τη χρήση ζεύγους γαλβανισμένων αλυσίδων. Το όργανο φέρει σήμανση με τις πληροφορίες που απαιτούνται από το πρότυπο ΕΝ 1176:2008. Το όργανο συνοδεύεται από όλα τα απαραίτητα έντυπα για την τοποθέτηση και συντήρηση του (σχέδια με τις διαστάσεις της κατασκευής καθώς και του ελεύθερου χώρου που απαιτείται περιμετρικά, οδηγίες εγκατάστασης, οδηγίες θεμελίωσης και οδηγίες συντήρησης). Σε όλες τις διαδικασίες παραγωγής υιοθετούνται τα : o Πρότυπο ΕΝ 1176:2008/1-7 για τους Εξοπλισμούς Παιδοτόπων Ε.7. ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΟΡΓΑΝΟΥ ΑΘΛΟΠΑΙΔΙΑΣ ΥΠΑΙΘΡΟΥ, «ΕΛΑΤΗΡΙΟ ΜΟΡΦΗΣ ΠΟΥΜΑ» To Ελατήριο μορφής «πούμα» θα απευθύνεται σε χρήστες/παιδιά ηλικίας από 1 έτους και άνω και θα είναι σχεδιασμένο για την ασφαλή προσβασιμότητα και συμμετοχή παιδιών με αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές προδιαγραφές. Πρόκειται για ένα όργανο ελατηρίου το οποίο θα προσφέρεται για ταλάντωση και παιχνίδι ρόλων και θα διαθέτει ιδιαίτερα αναπαυτικό κάθισμα και χειρολαβές και ποδολαβές τοποθετημένες σε κατάλληλες αποστάσεις και ύψη, σύμφωνα με τα εργομετρικά μεγέθη της ηλικιακής ομάδας στην οποία απευθύνεται. Επιτρέπει τον πειραματισμό του χρήστη/παιδιού με την κίνηση και την ισορροπία, ενώ με 24

25 αφορμή την θεματική μορφή δημιουργούνται οι κατάλληλες προϋποθέσεις για την ανάπτυξη του παιχνιδιού ρόλων και των κοινωνικών δεξιοτήτων, της φαντασίας αλλά και τη χρήσης της γλώσσας. Η βασική δομή της κατασκευής θα συντίθεται από το κυρίως σώμα με θεματική επιφάνεια και κάθισμα, το οποίο θα είναι προσαρτημένο πάνω σε ελατήριο. Οι ποδολαβές και οι χειρολαβές θα είναι ενσωματωμένες στη θεματική επιφάνεια. Η θεματική επιφάνεια, μορφής «πούμα», θα είναι κατασκευασμένη από ειδικής σύνθεσης πολυαιθυλένιο υψηλής πυκνότητας, πάχους 19mm, με δυο έγχρωμες εξωτερικές στρώσεις πάχους 2mm και εσωτερική στρώση πάχους 15mm, από 100% ανακυκλωμένο και ανακυκλώσιμο υλικό. Ο χρωματισμός της επιφάνειας θα έχει πραγματοποιηθεί μέσω του υλικού κατά τη διάρκεια της επεξεργασίας του. Η επιφάνεια αυτή θα είναι σταθεροποιημένη, χωρίς τη χρήση βαρέων μετάλλων, έναντι της υπεριώδους ακτινοβολίας ώστε να μειωθεί στο ελάχιστο ο αποχρωματισμός της και θα είναι, επίσης, ιδιαίτερα ανθεκτική στην αποσύνθεση, στην προσβολή από μύκητες, στην ανάφλεξη, στην κρούση ακόμα και σε χαμηλές θερμοκρασίες και θα έχει μικρές απαιτήσεις συντήρησης, ενώ ο καθαρισμός της θα πραγματοποιείται με ευκολία λόγω της ειδικής υφής της. Το εργονομικά σχεδιασμένο κάθισμα θα είναι κατασκευασμένο από κατάλληλα διαμορφωμένο πλαίσιο από πολυπροπυλένιο, το οποίο θα είναι επικαλυμμένο από αντιολισθητικό θερμοπλαστικό ελαστομερές υλικό. Το εσωτερικό πλαίσιο θα διαθέτει ειδικά διαμορφωμένα νεύρα, με σκοπό την ενίσχυση της δομικής αρτιότητάς του. Η ανώτερη επιφάνεια του καθίσματος θα διαθέτει κατάλληλα διαμορφωμένο χείλος με καμπυλωμένα άκρα και ανάγλυφα στοιχεία, έτσι ώστε να επιτυγχάνεται η σταθερή πρόσφυση του χρήστη. Για τη συναρμογή των επιμέρους τμημάτων και την ενίσχυση της δομικής αρτιότητας του κυρίως σώματος του ελατηρίου θα χρησιμοποιηθούν διαμήκη στοιχεία από ειδικής σύνθεσης πολυαιθυλένιο υψηλής πυκνότητας, πάχους 19mm, με καμπυλωμένες ακμές. Οι αντιολισθητικές ποδολαβές θα είναι διαμορφωμένες σε σχήμα σταγόνας, ενώ οι χειρολαβές σε σχήμα ημικυκλίου. Θα είναι κατασκευασμένες από ειδικής σύστασης συμπαγές χυτό πολυαμίδιο. Η ανάγλυφη επιφάνειά τους, και ειδικότερα η μορφή τους θα προσφέρουν σταθερή πρόσφυση και ασφάλεια. Το ελατήριο θα είναι κατασκευασμένο από χαλύβδινη σωλήνα κυκλικής διατομής, σύμφωνα με τις απαιτήσεις του προτύπου DIN EN ή άλλου ισοδύναμου. Θα έχει υποστεί σκλήρυνση δια της εκτόξευσης σφαιριδίων χάλυβα με σκοπό την αποτροπή σχηματισμού ρωγμών και θραύσης (λόγω καταπόνησης) και θα διαθέτει κλάση ανταπόκρισης σε διάβρωση C4 (σύμφωνα με το πρότυπο ISO ή άλλο ισοδύναμο). Η αντοχή, καθώς και η αναμενόμενη διάρκεια ζωής του ελατηρίου θα πρέπει να έχει ελεγχθεί δειγματοληπτικά, ώστε να διασφαλίζεται η λειτουργία του ελατηρίου για περισσότερο από 5 χρόνια συνεχούς χρήσης. Στη βάση του ελατηρίου θα είναι προσαρμοσμένοι είτε ειδικοί σφιγκτήρες, οι οποίοι θα είναι κατασκευασμένοι από ειδικής σύστασης χυτό πολυαμίδιο είτε ειδικά διαμορφωμένοι σύνδεσμοι ελατηρίων, προκειμένου να αποτρέπεται ο εγκλωβισμός των χεριών και των ποδιών. Το κυρίως σώμα θα προσαρτάται στο ελατήριο μέσω ειδικά κατασκευασμένης δοκοθήκης από χάλυβα που θα έχει υποστεί ηλεκτροστατική βαφή με πούδρα. Όλες οι βίδες (κοχλίες) και τα επιμέρους συνδετικά στοιχεία θα είναι κατασκευασμένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερμώ γαλβανισμένο με ειδική επίστρωση για την προστασία από την οξείδωση. Οι διαστάσεις και οι διατομές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν μελετηθεί, με ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεμένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωματισμούς, τα οποία θα παρέχουν 25

26 ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασμένα από ειδικής σύστασης χυτό πολυαμίδιο και θα είναι σταθεροποιημένα έναντι της υπεριώδους ακτινοβολίας χωρίς τη χρήση βαρέων μετάλλων. Το όργανο θα είναι σχεδιασμένο ώστε να εξασφαλίζεται η μεγαλύτερη διάρκεια ζωής με την ελάχιστη δυνατή συντήρηση. Μετά τη λήξη της διάρκειας ζωής του θα είναι εύκολη η αποσυναρμολόγηση και η ανακύκλωση των υλικών του, τα οποία δεν θα περιέχουν επιβλαβείς ουσίες. Όλα τα υλικά και οι διεργασίες θα έχουν βελτιστοποιηθεί για να διασφαλίζουν το μικρότερο δυνατό αντίκτυπο στο περιβάλλον. Ενδεικτικές διαστάσεις: Χώρος ασφαλείας: Διαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: Θεμελίωση: 240 cm x 350 cm 35 cm x 93 cm 70 cm 47 cm 1 θεμέλιο σε βάθος 45 cm ή 65 cm ανάλογα με το υλικό της ανακρουστικής επιφάνειας Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176:2008. Ο εξοπλισμός πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισμός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). Ε.8. ΠΙΝΑΚΙΔΑ ΠΑΡΚΟΥ Διαστάσεις Μήκος 600 mm Πλάτος 90 mm Ύψος 2000 mm Η πινακίδα αποτελείται από : Δύο (2) ξύλινους ορθοστάτες, Μία (1) πινακίδα. Περιγραφή Η πινακίδα στηρίζεται σε δύο επικολλητές κολώνες 84Χ84mm. Αποτελείται από μία πινακίδα διαστάσεων 600Χ720mm, από λαμαρίνα 2mm με τυπωμένες όλες τις πληροφορίες που απαιτούνται από την υπουργική απόφαση 27934:2014 για μία παιδική χαρά. Πιο συγκεκριμένα αναγράφει : - Τις ηλικιακές ομάδες παιδιών για τις οποίες προορίζεται η παιδική χαρά - Τηλέφωνα έκτακτης ανάγκης - Τηλέφωνα επικοινωνίας με τον ΟΤΑ 26

27 - Απαγόρευση εισόδου για ζώα συντροφιάς με εξαίρεση σκύλους συνοδούς ατόμων με αναπηρία - Τις ώρες λειτουργίας της παιδικής χαράς Σε όλες τις διαδικασίες παραγωγής υιοθετούνται τα : o o Πρότυπο ΕΝ 1176:2008/1-7 για τους εξοπλισμούς παιδοτόπων, Σύστημα ISO 9001:2008 για τη διαχείριση ποιότητας Ε.9. ΚΑΔΟΣ ΑΠΟΡΡΙΜΜΑΤΩΝ Μήκος Πλάτος Ύψος Διαστάσεις 390 mm 270 mm 1300 mm Ο κάδος αποτελείται από : Έναν (1) ορθοστάτη με βάση στήριξης, Έναν (1) διπλό κάδο απορριμμάτων. Περιγραφή Ο μονός κάδος στηρίζεται σε έναν ορθοστάτη από σιδηροσωλήνα Φ70mm ο οποίος έχει ενσωματωμένες βάσεις στήριξης για τους κάδους. Οι βάσεις στήριξης αποτελούνται από ένα στήριγμα στο πάνω μέρος από σιδηροσωλήνα Φ26mm και έλασμα πλάτους 30mm διαμορφωμένο σε κυλινδρικό σχήμα και μία κοιλοδοκό 20Χ30mm στο κάτω μέρος που στηρίζει το βάρος του κάδου. Κάτω από την κοιλοδοκό τοποθετείται ως αντηρίδα σιδερένια λάμα πλάτους 15mm, διαμορφωμένη με διακοσμητικές καμπύλες. Ο κάδος αποτελείται από δύο κυλινδρικά δοχεία από γαλβανισμένη λαμαρίνα πάχους 1,5mm, το ένα τοποθετημένο μέσα στο άλλο. Το εξωτερικό δοχείο είναι σταθεροποιημένο στις βάσεις στήριξης και έχει διάμετρο 275mm και ύψος 430mm. Εντός αυτού του δοχείου τοποθετείται δεύτερο με διάμετρο 250mm και ύψος 390mm, με χερούλια για την εύκολη απομάκρυνση του. Και οι δύο κάδοι φέρουν στο κάτω μέρος οπές για τη διαφυγή των νερών. Η χωρητικότητα του εξωτερικού κάδου είναι 26m 3 Σε όλες τις διαδικασίες παραγωγής υιοθετούνται τα : o Πρότυπο ΕΝ 1176:2008/1-7 για τους εξοπλισμούς παιδοτόπων, o Σύστημα ISO 9001:2008 για τη διαχείριση ποιότητας Ε.10. ΑΥΤΟΝΟΜΟ ΗΛΙΑΚΟ ΦΩΤΙΣΤΙΚΟ Διαστάσεις Μήκος 1400 mm Ύψος 4000 mm Πλάτος 450 mm Το φωτιστικό αποτελείται από : Ένα (1) αγκύριο, Μία (1) βάση έδρασης, 27

28 Έναν (1) ιστό, Ένα (1) φωτιστικό σώμα με ηλιακό συλλέκτη, Ένα (1) θεματικό πάνελ αντιστήριξης. Περιγραφή Η κατασκευή έχει συνολικό ύψος 4m ενώ το φωτιστικό σώμα είναι τοποθετημένο σε ύψος 3,8m. Όλα τα μεταλλικά μέρη της κατασκευής είναι γαλβανισμένα εν θερμώ και τα ηλεκτρολογικά τμήματα φέρουν στεγανοποίηση επιπέδου ΙΡ65. Το φωτιστικό θεμελιώνεται με τη χρήση ειδικού αγκυρίου διαστάσεων περίπου 250Χ250mm, το οποίο τοποθετείται στο έδαφος και πακτώνεται με σκυρόδεμα. Στις τέσσερις γωνίες του αγκυρίου προεξέχουν ντίζες για την τοποθέτηση της βάσης έδρασης με δυνατότητα ρύθμισης ως προς το ύψος για την εξομάλυνση τυχόν κλίσεων του εδάφους. Η βάση έδρασης κατασκευάζεται από μεταλλικό έλασμα διαστάσεων περίπου 350Χ350Χ12mm. Φέρει τέσσερις (4) οπές περιμετρικά για τη διέλευση των ντιζών των αγκυρίων θεμελίωσης. Στο κέντρο του ελάσματος υπάρχει οπή για την συναρμολόγηση με τον ιστό, ο οποίος συγκολλάται περιμετρικά με εσωτερική και εξωτερική ραφή. Ο ιστός κατασκευάζεται από ένα ενιαίο τεμάχιο σχήματος κόλουρου κώνου και πάχους 3mm, με συνεχώς μεταβαλλόμενη διατομή που ξεκινάει από Φ105mm στην βάση και καταλήγει Φ60mm στην κορυφή. Φέρει ευθύγραμμη ραφή με ηλεκτροσυγκόλληση καθ όλο το μήκος του. Στο κάτω μέρος του συγκολλάται με τη βάση έδρασης ενώ στο πάνω μέρος τοποθετούνται το φωτιστικό σώμα και το θεματικό πάνελ. Περιμετρικά της ένωσης του ιστού με τη βάση έδρασης τοποθετούνται τρεις (3) τριγωνικές αντηρίδες από μεταλλικό έλασμα διαστάσεων 60Χ60Χ4mm για τη καλύτερη σταθεροποίηση της ένωσης. Ο ιστός με τη βάση έδρασης και τα αγκύρια φέρουν πιστοποίηση κατά ΕΝ Το φωτιστικό σώμα φέρει ενσωματωμένο ηλιακό συλλέκτη, λαμπτήρες τύπου LED, ανακλαστήρες φωτός και μπαταρία, καθιστώντας το ενεργειακά αυτόνομο. Δεν απαιτείται σύνδεση με το δίκτυο ηλεκτροδότησης για τη λειτουργία του και ως αποτέλεσμα η ακτινοβολία που εκπέμπει είναι η ελάχιστη δυνατή. Η ενσωμάτωση όλων των ηλεκτρολογικών συσκευών στο φωτιστικό σώμα αφενός βελτιστοποιεί την απόδοση μέσω της μείωσης της καλωδίωσης και αφετέρου ασφαλίζει την διάταξη από κλοπή και βανδαλισμούς λόγω του ύψους τοποθέτησης. Η σταθεροποίηση του φωτιστικού σώματος στον ιστό γίνεται με τη χρήση ειδικών αντικλεπτικών κοχλιών σύνδεσης που δεν είναι δυνατόν να λυθούν χωρίς τη χρήση των ειδικών εργαλείων. Οι ώρες λειτουργίας του φωτιστικού σώματος ρυθμίζονται με τη χρήση χρονοδιακόπτη που ενεργοποιεί και απενεργοποιεί την πηγή φωτός τις προκαθορισμένες ώρες. Στην αντίθετη πλευρά από αυτή που τοποθετείται το φωτιστικό σώμα, στηρίζεται το θεματικό πάνελ αντιστήριξης. Μέσω της σωστής του τοποθέτησης εξασφαλίζεται ότι το κέντρο βάρους της κατασκευής εστιάζεται στο κέντρο του ιστού, παρέχοντας του καλύτερη σταθερότητα. Το πάνελ είναι μορφοποιημένο ως διακοσμητικό στοιχείο του φωτιστικού και η μορφή του μπορεί να επιλεγεί από τα διαθέσιμα σχέδια ανάλογα με τον χώρο τοποθέτησης και τις επιθυμίες του πελάτη. Κατά τη τοποθέτηση να δοθεί προσοχή ώστε το ηλιακό πάνελ να είναι στραμμένο, όσο είναι δυνατόν, προς τον Νότο ώστε να εκμεταλλεύεται κατά το μέγιστο την ηλιακή ακτινοβολία. Σε όλες τις διαδικασίες κατασκευής τηρούνται τα : o ISO 9001:2008 για τη Διαχείριση Ποιότητας Ε.11. Ξύλινη περίφραξη Μήκος Πλάτος Ύψος Διαστάσεις 2350 mm 100 mm 1100 mm 28

29 Η περίφραξη αποτελείται από : Δύο (2) βάσεις στήριξης, Ένα (1) ξύλινο πλαίσιο. Περιγραφή Η περίφραξη στηρίζεται σε δύο επικολλητές δοκούς 100Χ100mm ύψους 1000mm που έχουν βιδωμένες δύο μεταλλικές βάσεις στήριξης για το πλαίσιο. Το πλαίσιο κατασκευάζεται από δύο οριζόντιες επικολλητές δοκούς 96Χ32mm που φέρουν έντεκα κάθετες δοκούς 96X22mm, σε σταθερές αποστάσεις μεταξύ τους. Ο τρόπος έδρασης της περίφραξης εξαρτάται από το υλικό του εδάφους που θα τοποθετηθεί. Σε περίπτωση τοποθέτησης σε σκυρόδεμα χρησιμοποιούνται ειδικά μεταλλικά πέλματα που αγκαλιάζουν την δοκό και φέρουν τετράγωνη πλάκα στο κάτω μέρος με τέσσερις οπές περιμετρικά. Διαμέσου των οπών τοποθετούνται ειδικά αγκύρια για την στήριξη της κατασκευής. Σε περίπτωση έδρασης σε φυσικό έδαφος, οι βάσεις στήριξης επεκτείνονται κατά 400mm ώστε να γίνει διάνοιξη κατάλληλης οπής στο έδαφος και θεμελίωση με σκυρόδεμα ύψους τουλάχιστον 200mm. Η κατασκευή είναι σχεδιασμένη ώστε να μην παρουσιάζει κινδύνους παγίδευσης μερών του σώματος όπως αυτές καθορίζονται από το πρότυπο ΕΝ για την ασφάλεια των παιδοτόπων. Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 29

30 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια εξοπλισμού για την αναδιαμόρφωση παιδικών χαρών του Δήμου Λαγκαδά» ΣΤ. ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ Άρθρο 1 Αντικείμενο προμήθειας Η παρούσα συγγραφή υποχρεώσεων αφορά την προμήθεια και τοποθέτηση νέου εξοπλισμού με σκοπό την λειτουργική και αισθητική ανάπλαση τριών (3) υφιστάμενων παιδικών χαρών της επικράτειας του Δήμου Λαγκαδά. Η προϋπολογισθείσα δαπάνη για την προμήθεια και τοποθέτηση του εξοπλισμού παιδικών χαρών, ανέρχεται στο ποσό των ,00 συμπεριλαβάνομένου Φ.Π.Α. 24%. Οι κρατήσεις υπέρ τρίτων βαρύνουν τον Ανάδοχο, ο δε Φ.Π.Α. το Δημόσιο, σύμφωνα με την κείμενη νομοθεσία. Άρθρο 2 Ισχύουσες διατάξεις - του ν. 4412/2016 (Α' 147) Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών (προσαρμογή στις Οδηγίες 2014/24/ ΕΕ και 2014/25/ΕΕ)», όπως τροποποιήθηκε και ισχύει, - του ν. 4270/2014 (Α' 143) «Αρχές δημοσιονομικής διαχείρισης και εποπτείας (ενσωμάτωση της Οδηγίας 2011/85/ΕΕ) δημόσιο λογιστικό και άλλες διατάξεις», - του ν. 4250/2014 (Α' 74) «Διοικητικές Απλουστεύσεις - Καταργήσεις, Συγχωνεύσεις Νομικών Προσώπων και Υπηρεσιών του Δημοσίου Τομέα- Τροποποίηση Διατάξεων του π.δ. 318/1992 (Α 161) και λοιπές ρυθμίσεις» και ειδικότερα τις διατάξεις του άρθρου 1, - της παρ. Ζ του Ν. 4152/2013 (Α' 107) «Προσαρμογή της ελληνικής νομοθεσίας στην Οδηγία 2011/7 της για την καταπολέμηση των καθυστερήσεων πληρωμών στις εμπορικές συναλλαγές», 30

31 - του ν. 4129/2013 (Α 52) «Κύρωση του Κώδικα Νόμων για το Ελεγκτικό Συνέδριο» - του ν. 4013/2011 (Α 204) «Σύσταση ενιαίας Ανεξάρτητης Αρχής Δημοσίων Συμβάσεων και Κεντρικού Ηλεκτρονικού Μητρώου Δημοσίων Συμβάσεων», - του ν. 3861/2010 (Α 112) «Ενίσχυση της διαφάνειας με την υποχρεωτική ανάρτηση νόμων και πράξεων των κυβερνητικών, διοικητικών και αυτοδιοικητικών οργάνων στο διαδίκτυο "Πρόγραμμα Διαύγεια" και άλλες διατάξεις, - του άρθρου 5 της απόφασης με αριθμ /1993 (Β 185) του Υπουργού Εσωτερικών, - του ν. 3548/2007 (Α 68) «Καταχώριση δημοσιεύσεων των φορέων του Δημοσίου στο νομαρχιακό και τοπικό Τύπο και άλλες διατάξεις», - του ν. 2859/2000 (Α 248) «Κύρωση Κώδικα Φόρου Προστιθέμενης Αξίας», - του ν.2690/1999 (Α' 45) Κύρωση του Κώδικα Διοικητικής Διαδικασίας και άλλες διατάξεις και ιδίως των άρθρων 7 και 13 έως 15, - του ν. 2121/1993 (Α' 25) Πνευματική Ιδιοκτησία, Συγγενικά Δικαιώματα και Πολιτιστικά Θέματα, - του π.δ 28/2015 (Α' 34) Κωδικοποίηση διατάξεων για την πρόσβαση σε δημόσια έγγραφα και στοιχεία, - του π.δ. 80/2016 (Α 145) Ανάληψη υποχρεώσεων από τους Διατάκτες - της με αρ (Β 1781/ ) Απόφασης του Υπουργού Οικονομίας και Ανάπτυξης «Ρύθμιση ειδικότερων θεμάτων λειτουργίας και διαχείρισης του Κεντρικού Ηλεκτρονικού Μητρώου Δημοσίων Συμβάσεων (ΚΗΜΔΗΣ) του Υπουργείου Οικονομίας και Ανάπτυξης» - της με αρ /215 (Β' 1924/ ) Απόφασης του Υπουργού Οικονομίας και Ανάπτυξης «Τεχνικές λεπτομέρειες και διαδικασίες λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (Ε.Σ.Η.ΔΗ.Σ.)», - του ν. 4155/2013 «Εθνικό Σύστηµα Ηλεκτρονικών ηµοσίων Συµβάσεων και άλλες διατάξεις», - του ν. 4111/ (ΦΕΚ 18/Α/ ), - του ν. 4257/2014 (ΦΕΚ 93/ ), - του άρθρου 107 του ν. 4497/2017 (ΦΕΚ 171/ ) - Η υπ αριθμόν 28492/ Υπουργική Απόφαση (ΦΕΚ Β 931/ ). - Η υπ αριθμόν 27934/2014 Υπουργική Απόφαση (ΦΕΚ Β 2029/ ). Άρθρο 3 Στοιχεία της σύμβασης Τα έγγραφα της σύμβασης με τη σειρά ισχύος είναι: 1. Η διακήρυξη 2. Το τεύχος τεχνικών προδιαγραφών 3. Η προσφορά του αναδόχου 31

32 Άρθρο 4 ο Εγγυήσεις α) Εγγυητική συμμετοχής Κάθε προσφορά θα συνοδεύεται υποχρεωτικά από εγγύηση συμμετοχής για ποσό που θα καλύπτει το 1 (ένα) τοις εκατό (%) του ενδεικτικού προϋπολογισμού, χωρίς Φ.Π.Α. με ανάλογη στρογγυλοποίηση. β) Εγγυητική επιστολή καλής εκτέλεσης Ο διαγωνιζόμενος στο όνομα του οποίου θα κατακυρωθεί η ανάθεση της προμήθειας υποχρεούται να προσκομίσει εγγυητική καλής εκτέλεσης των όρων της σύμβασης ίσης με το 5% επί της αξίας της σύμβασης εκτός Φ.Π.Α. Άρθρο 5 Προσφορά Η οικονομική προσφορά (προσφερόμενη τιμή) δίδεται σε ευρώ και πρέπει να έχει διάρκεια ισχύος τρεις (3) μήνες από την επόμενη της διενέργειας της διαδικασίας ανάθεσης. Στην τιμή περιλαμβάνονται οι υπέρ τρίτων κρατήσεις, ως και κάθε άλλη επιβάρυνσης, σύμφωνα με την κείμενη νομοθεσία, μη συμπεριλαμβανομένου του Φ.Π.Α. Η προσφερόμενη τιμή για κάθε επιμέρους είδους, επί ποινή αποκλεισμού πρέπει να είναι εντός της ενδεικτικής προϋπολογισμένης τιμής. Άρθρο 6 Κριτήριο ανάθεσης Κριτήριο ανάθεσης της προμήθειας είναι η πλέον συμφέρουσα από οικονομική άποψη προσφορά μόνο βάσει τιμής (χαμηλότερη τιμή) για το σύνολο των ειδών. Αμέσως μετά την κατακύρωση του αποτελέσματος, ο ανάδοχος της προμήθειας θα κληθεί να υπογράψει τη σχετική σύμβαση. Άρθρο 7 Χρόνος και τόπος παράδοσης υλικών Η παράδοση και τοποθέτηση του εξοπλισμού θα γίνει εντός εξήντα (60) ημερών από την υπογραφή της σύμβασης στις παιδικές χαρές που αναφέρονται στην τεχνική έκθεση πλήρως εγκατεστημένα και έτοιμα για λειτουργία. Κατά τα λοιπά, ισχύουν οι διατάξεις του άρθρου 206 και 207 του Ν. 4412/

33 Άρθρο 8 Υποχρεώσεις Αναδόχου Ο ανάδοχος είναι υποχρεωμένος πρίν την πληρωμή του συμβατικού ανικειμένου από τον Δήμο, να καλέσει τον φορέα Πιστοποίησης Κυπριακή Εταιρία που πραγματοποίησε τον αρχικό έλεγχο των παιδικών χαρών της μελέτης και σύμφωνα με τις παρατηρήσεις των βεβαιώσεων ελέγχου να ελέγξει εάν έχουν πραγματοποιηθεί τα προβλεπόμενα. Άρθρο 9 Παραλαβή Η παραλαβή των υλικών θα γίνει από την Επιτροπή Παραλαβής Δημοσίων Συμβάσεων Προμηθειών. Κατά τη διαδικασία παραλαβής των υλικών διενεργείται ποιοτικός και ποσοτικός έλεγχος και καλείται να παραστεί, εφόσον το επιθυμεί, ο προμηθευτής. Ο ποιοτικός έλεγχος γίνεται με μακροσκοπική εξέταση. Μετά την ολοκλήρωση του ελέγχου η Επιτροπή Παραλαβής μπορεί α) να παραλάβει το υλικό β) να παραλάβει το υλικό με παρατηρήσεις λόγω αποκλίσεων από τις τεχνικές προδιαγραφές της σύμβασης γ) να απορρίψει το υλικό. Κατά τα λοιπά ισχύουν οι διατάξεις των άρθρων 208 σχετικά με την παραλαβή των υλικών και 213 σχετικά με την απόρριψη συμβατικών υλικών-αντικατάσταση του Ν. 4412/2016. Άρθρο 10 Τρόπος πληρωμής Η πληρωμή της αξίας των υλικών θα γίνει με την εξόφληση της συμβατικής αξίας που αντιστοιχεί στην οριστική παραλαβή των υλικών. Τα δικαιολογητικά που απαιτούνται κατ ελάχιστον είναι τα εξής: α) Πρωτόκολλο οριστικής ποσοτικής και ποιοτικής παραλαβής β) Τιμολόγιο του προμηθευτή. γ) Πιστοποιητικά φορολογικής και ασφαλιστικής ενημερότητας. Πέραν των ανωτέρω δικαιολογητικών οι αρμόδιες υπηρεσίες που διενεργούν τον έλεγχο και την πληρωμή, μπορούν να ζητήσουν και οποιαδήποτε άλλο δικαιολογητικό. Άρθρο 11 ο Ολοκλήρωση εκτέλεσης σύμβασης Η σύμβαση θεωρείται ότι εκτελέστηκε όταν συντρέχουν οι εξής προϋποθέσεις: α) Παραδόθηκε ολόκληρη η ποσότητα ή, σε περίπτωση διαιρετού υλικού, η 33

34 ποσότητα που παραδόθηκε υπολείπεται της συμβατικής, κατά μέρος που κρίνεται ως ασήμαντο από το αρμόδιο όργανο. β) Παραλήφθηκαν οριστικά ποσοτικά και ποιοτικά τα υλικά που παραδόθηκαν. γ) Έγινε η αποπληρωμή του συμβατικού τιμήματος, αφού προηγουμένως επιβλήθηκαν κυρώσεις ή εκπτώσεις και δ) Εκπληρώθηκαν και οι λοιπές συμβατικές υποχρεώσεις και από τα δύο συμβαλλόμενα μέρη και αποδεσμεύθηκαν οι σχετικές εγγυήσεις κατά τα προβλεπόμενα από τη σύμβαση. Άρθρο 12 ο Κήρυξη οικονομικού φορέα εκπτώτου 1. Ο ανάδοχος κηρύσσεται υποχρεωτικά έκπτωτος από την ανάθεση που έγινε στο όνομα του και από κάθε δικαίωμα που απορρέει από αυτήν, με απόφαση του Δημοτικού Συμβουλίου, ύστερα από γνωμοδότηση της Επιτροπής Διενέργειας και Αξιολόγησης Διαδικασιών Σύναψης Δημοσίων Συμβάσεων Προμηθειών: α) στην περίπτωση της παραγράφου 5 του άρθρου 105 του Ν. 4412/2016, β) εφόσον δε φόρτωσε, παρέδωσε ή αντικατέστησε τα συμβατικά υλικά μέσα στον συμβατικό χρόνο ή στον χρόνο παράτασης που του δόθηκε, σύμφωνα με όσα προβλέπονται στο άρθρο 206 του Ν. 4412/ Ο οικονομικός φορέας δεν κηρύσσεται έκπτωτος από την κατακύρωση ή ανάθεση ή την σύμβαση όταν: α) Η σύμβαση δεν υπογράφηκε ή το υλικό δεν φορτώθηκε ή παραδόθηκε ή αντικαταστάθηκε με ευθύνη του φορέα που εκτελεί τη σύμβαση. β) Συντρέχουν λόγοι ανωτέρας βίας. 3. Στον οικονομικό φορέα που κηρύσσεται έκπτωτος από την κατακύρωση, ανάθεση ή σύμβαση, επιβάλλονται, με απόφαση του Δημοτικού Συμβουλίου, ύστερα από γνωμοδότηση της Επιτροπής Διενέργειας και Αξιολόγησης Διαδικασιών Σύναψης Δημοσίων Συμβάσεων Προμηθειών, η οποία υποχρεωτικά καλεί τον ενδιαφερόμενο προς παροχή εξηγήσεων, αθροιστικά, οι παρακάτω κυρώσεις: α) Ολική κατάπτωση της εγγυητικής επιστολής καλής εκτέλεσης της σύμβασης, κατά περίπτωση. β) Είσπραξη εντόκως της προκαταβολής που χορηγήθηκε στον έκπτωτο από τη σύμβαση ανάδοχο είτε από ποσόν που δικαιούται να λάβει είτε με κατάθεση του ποσού από τον ίδιο είτε με κατάπτωση της εγγύησης προκαταβολής. Ο υπολογισμός των τόκων γίνεται από την ημερομηνία λήψης της προκαταβολής από τον προμηθευτή μέχρι την ημερομηνία έκδοσης της απόφασης κήρυξης του ως εκπτώτου, με το ισχύον κάθε φορά ανώτατο όριο επιτοκίου για τόκο από 34

35 δικαιοπραξία, από την ημερομηνία δε αυτή και μέχρι της επιστροφής της, με το ισχύον κάθε φορά επιτόκιο για τόκο υπερημερίας. Επιπλέον μπορεί να επιβληθεί προσωρινός αποκλεισμός του αναδόχου από το σύνολο των συμβάσεων προμηθειών των φορέων που εμπίπτουν στο πεδίο εφαρμογής νόμου 4412/2016 κατά τα ειδικότερα προβλεπόμενα στο άρθρο 74. Άρθρο 13 ο Ανωτέρα βία Ο ανάδοχος που επικαλείται ανωτέρα βία υποχρεούται, μέσα σε είκοσι (20) ημέρες από τότε που συνέβησαν τα περιστατικά που συνιστούν την ανωτέρα βία, να αναφέρει εγγράφως αυτά και να προσκομίσει στην αναθέτουσα αρχή τα απαραίτητα αποδεικτικά στοιχεία. Άρθρο 14 ο Πληρωμές, φόροι, τέλη, κρατήσεις Ο ανάδοχος επιβαρύνεται με όλους τους φόρους, τα τέλη και τις κρατήσεις που ισχύουν κατά την κείμενη νομοθεσία κατά την ημερομηνία διενέργειας του διαγωνισμού. Άρθρο 15 ο Τροποποίηση σύμβασης κατά την διάρκεια της Η παρούσα σύμβαση μπορεί να τροποποιείται κατά τη διάρκειά της, χωρίς να απαιτείται νέα διαδικασία σύναψης σύμβασης, μόνο σύμφωνα με τους όρους και τις προϋποθέσεις του άρθρου 132 του ν. 4412/2016 και κατόπιν γνωμοδότησης του αρμοδίου οργάνου. Άρθρο 16 ο Επίλυση διαφορών Οι διαφορές που τυχόν προκύψουν κατά την εκτέλεση της προμήθειας θα επιλυθούν με τις διατάξεις της ισχύουσας νομοθεσίας στα Δικαστήρια Θεσσαλονίκης. Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 35
