1 ΚΑΤΑΧΩΡΙΣΤΕΟ ΣΤΟ ΚΗΜΔΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ Λαγκαδάς, Δ Η Μ Ο Σ Λ Α Γ Κ Α Δ Α ΥΠΗΡΕΣΙΑ ΚΑΘΑΡΙΟΤΗΤΑΣ Αριθ. Πρωτ.: ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ Ταχ. Δ/νση : όπισθεν γηπέδoυ Ταχ. Κώδικας : Τηλέφωνο : Τηλεομοιότυπο : ΠΡΩΤΟΓΕΝΕΣ ΑΙΤΗΜΑ Προς : α) Οικονομική Υπηρεσία β) Αντιδήμαρχο Οικονομικών Υπηρεσιών ΘΕΜΑ: «Προμήθεια τοποθέτηση εξοπλισμού για την αναβάθμιση παιδικών χαρών του δήμου Λαγκαδά» Σας αποστέλλουμε το υπ αριθμό 14/2018 τεύχος τεχνικών προδιαγραφών για την «προμήθεια τοποθέτηση εξοπλισμού για την αναβάθμιση παιδικών χαρών του δήμου Λαγκαδά» ενδεικτικού προϋπολογισμού ,80 με Φ.Π.Α. 24% με C.P.V (Εξοπλισμός παιδικής χαράς), για τις ανάγκες του Τμήματος Συντήρησης Πρασίνου. Παρακαλούμε όπως προβείτε στις νόμιμες διαδικασίες ανάθεσης της ανωτέρω προμήθειας. Ο Συντάξας Προϊστάμενος Τμήματος Πρασίνου Ο Αρμόδιος Αντιδήμαρχος ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ ΓΕΩΡΓΙΑΔΗΣ ΕΥΣΤΑΘΙΟΣ 1

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ Τεύχος Τεχνικών Προδιαγραφών: 14/2018 Αριθμ. Πρωτ.: / «Προμήθεια τοποθέτηση εξοπλισμού για την αναβάθμιση παιδικών χαρών του δήμου Λαγκαδά» ΤΕΥΧΟΣ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ «Προμήθεια τοποθέτηση εξοπλισμού για την αναβάθμιση παιδικών χαρών του δήμου Λαγκαδά» ΠΡΟΫΠΟΛΟΓΙΣΜΟΥ: ,80 ΜΕ ΤΟ Φ.Π.Α. Περιεχόμενα: 1. Τεχνική έκθεση 2. Υφιστάμενη κατάσταση 3. Ενδεικτικός Προϋπολογισμός 4. Τεχνικές περιγραφές ειδών προμήθειας 5. Προδιαγραφές υλικών 6. Συγγραφή Υποχρεώσεων 7. Έντυπο Οικονομικής Προσφοράς 2

3 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια τοποθέτηση εξοπλισμού για την αναβάθμιση παιδικών χαρών του δήμου Λαγκαδά» Α. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΑΡΘΡΟ 1ο Αντικείμενο της προμήθειας Η παρούσα μελέτη προϋπολογισμού ,80 με τον ΦΠΑ 24%, συντάσσεται προκειμένου να καλυφθούν οι ανάγκες πέντε (5) υφιστάμενων παιδικών χαρών στο Δήμο Λαγκαδά, με την προμήθεια και τοποθέτηση νέου εξοπλισμού για να μπορέσουν να πάρουν το ειδικό σήμα πιστοποίησης καταλληλότητας λειτουργίας τους. Πιο συγκεκριμένα οι παρεμβάσεις θα πραγματοποιηθούν τις παρακάτω παιδικές χαρές: 1. Παιδική χαρά Κρυονερίου (ΔΕ Σοχού) - πλησίον του γηπέδου ποδοσφαίρου 2. Παιδική χαρά ΟΑΕΔ (ΔΕ Λαγκαδά) - οδός Τσακμάνη 3. Παιδική χαρά πλησίον οικοδομών Interlife (ΔΕ Λαγκαδά) προς Λουτρά Λαγκαδά 4. Παιδική χαρά πλησίον περιπτέρου Ζλατάνου (ΔΕ Λαγκαδά) - οδός Βασ. Αλεξάνδρου 5. Παιδική χαρά Όσσας (Δ.Ε. Βερτίσκου) - στο πάρκο εισόδου του οικισμού Η εν λόγω προμήθεια θα βαρύνει τον κωδικό εξόδων που θα ορίσει η Οικονομική Υπηρεσία του Δήμου, του εγκεκριμένου προϋπολογισμού οικονομικού έτους O κωδικός αριθμός CPV είναι ο (Εξοπλισμός παιδικής χαράς). Το κριτήριο ανάθεσης της προμήθειας είναι η πλέον συμφερότερη από οικονομικής άποψης προσφορά μόνο με βάσει της τιμής (χαμηλότερη τιμή). 3

4 ΑΡΘΡΟ 2ο Ισχύουσες διατάξεις 1. Του Ν. 4412/2016 (ΦΕΚ 147/τ.Α/ ) «Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών (προσαρμογή στις Οδηγίες 2014/24/ΕΕ και 2014/25/ΕΕ)» όπως τροποποιήθηκε και ισχύει 2. Του Ν. 3852/2010 (ΦΕΚ 87/τ.Α/ ) «Νέα Αρχιτεκτονική της Αυτοδιοίκησης και της Αποκεντρωμένης Διοίκησης Πρόγραμμα Καλλικράτης». 3. Του Ν. 3463/2006 (ΦΕΚ 114/τ.Α/ «Κύρωση του Κώδικα Δήμων και Κοινοτήτων». 4. Του Ν. 4013/2011, (ΦΕΚ 204/τ.Α/ ) «Σύσταση Ενιαίας Ανεξάρτητης Αρχής Δημοσίων Συμβάσεων και Κεντρικού Ηλεκτρονικού Μητρώου Δημοσίων Συμβάσεων» 5. Του ν. 3861/2010 «Ενίσχυση της διαφάνειας με την υποχρεωτική ανάρτηση Νόμων και πράξεων των κυβερνητικών, διοικητικών και αυτοδιοικητικών οργάνων στο διαδίκτυο «Πρόγραμμα Διαύγεια» και άλλες διατάξεις. 6. Του Π.Δ. 80/ Του Ν. 3548/2007 (ΦΕΚ 68/τ.Α/ ) «Καταχώρηση δημοσιεύσεων των φορέων του Δημοσίου στο νομαρχιακό και τοπικό Τύπο και άλλες διατάξεις». 8. Η υπ αριθμόν 28492/ Υπουργική Απόφαση (ΦΕΚ Β 931/ ). 9. Η υπ αριθμόν 27934/2014 Υπουργική Απόφαση (ΦΕΚ Β 2029/ ). ΛΑΓΚΑΔΑΣ, Ο ΣΥΝΤΑΚΤΗΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΘΕΩΡΗΣΑΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΓΕΩΡΓΙΑΔΗΣ ΕΥΣΤΑΘΙΟΣ 4

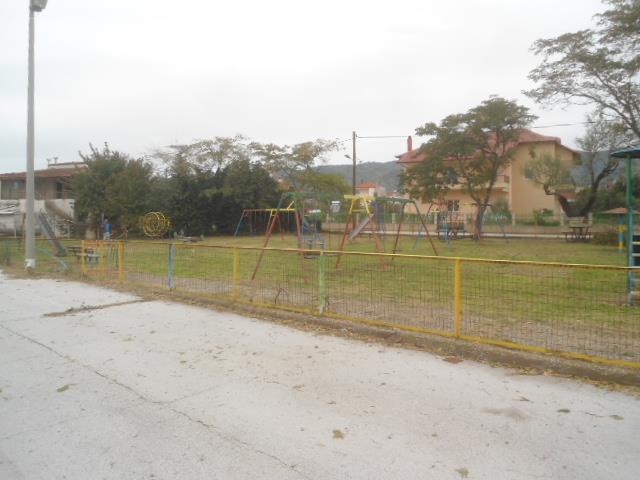

5 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια τοποθέτηση εξοπλισμού για την αναβάθμιση παιδικών χαρών του δήμου Λαγκαδά» Β. ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ Β.1. Παιδική χαρά Κρυονερίου (ΔΕ Σοχού) - πλησίον του γηπέδου ποδοσφαίρου 1. Γενικά Η συγκεκριμένη παιδική χαρά βρίσκεται στο Κρυονέρι, πλησίον του γηπέδου ποδοσφαίρου. Περιβάλλεται από δρόμους, υπαίθριο γήπεδο μπάσκετ και όμορο οικόπεδο με κατοικία. Εικόνα 1 5

6 Εικόνα 2 6

7 2. Αποτύπωση σε υπόβαθρο google earth και συσχέτιση με το οικείο ρυμοτομικό σχέδιο 3. Ιδιοκτησιακό καθεστώς Σύμφωνα με την υπ αριθμ /2014 Υ.Α. δεν είναι απαραίτητη η τακτοποίηση του ιδιοκτησιακού καθεστώτος για την αδειοδότηση υφιστάμενης παιδικής χαράς καθώς δεν εξετάζεται. Ο συγκεκριμένος χώρος στον οποίο βρίσκεται η παιδική χαρά, σύμφωνα με τον κτηματολογικό πίνακα είναι ιδιοκτησία της Τοπικής Κοινότητας Κρυονερίου. 7

8 Β.2. Παιδική χαρά ΟΑΕΔ (ΔΕ Λαγκαδά) - οδός Τσακμάνη 1. Γενικά Η παιδική χαρά βρίσκεται στο Λαγκαδά, εντός πάρκου που βρίσκεται στην οδό Τσακμάνη. Περιβάλλεται από το χώρο του πάρκου και όμορο οικόπεδο. Διαθέτει φυσική περίφραξη σε όλη την περίμετρο. Εικόνα 1 Εικόνα 2 8

9 2. Αποτύπωση σε υπόβαθρο google earth και συσχέτιση με το οικείο ρυμοτομικό σχέδιο 3. Ιδιοκτησιακό καθεστώς Σύμφωνα με την υπ αριθμ /2014 Υ.Α. δεν είναι απαραίτητη η τακτοποίηση του ιδιοκτησιακού καθεστώτος για την αδειοδότηση υφιστάμενης παιδικής χαράς καθώς δεν εξετάζεται. Ο συγκεκριμένος χώρος στον οποίο βρίσκεται η παιδική χαρά, σύμφωνα με τον κτηματολογικό πίνακα και το ρυμοτομικό σχέδιο, είναι ιδιοκτησία του Δήμου Λαγκαδά. 9

10 Β.3. Παιδική χαρά πλησίον οικοδομών Interlife (ΔΕ Λαγκαδά) προς Λουτρά Λαγκαδά 1. Γενικά Η συγκεκριμένη παιδική χαρά βρίσκεται στον Λαγκαδά, κοντά στις οικοδομές INTERLIFE προς τα Λουτρά Λαγκαδά. Περιβάλλεται από δρόμους και όμορο οικόπεδο με κτίσμα. Διαθέτει περίφραξη σε όλη την περίμετρο. Εικόνα 1 Εικόνα 2 10

11 2. Αποτύπωση σε υπόβαθρο google earth και συσχέτιση με το οικείο ρυμοτομικό σχέδιο 3. Ιδιοκτησιακό καθεστώς Σύμφωνα με την υπ αριθμ /2014 Υ.Α. δεν είναι απαραίτητη η τακτοποίηση του ιδιοκτησιακού καθεστώτος για την αδειοδότηση υφιστάμενης παιδικής χαράς καθώς δεν εξετάζεται. Ο συγκεκριμένος χώρος στον οποίο βρίσκεται η παιδική χαρά, σύμφωνα με τον κτηματολογικό πίνακα και το ρυμοτομικό σχέδιο, είναι ιδιοκτησία του Δήμου Λαγκαδά. 11

12 Β.4. Παιδική χαρά πλησίον περιπτέρου Ζλατάνου (ΔΕ Λαγκαδά) - οδός Βασ. Αλεξάνδρου 1. Γενικά Η συγκεκριμένη παιδική χαρά βρίσκεται στο Λαγκαδά, στην οδό Βασ. Αλεξάνδρου (περίπτερο Ζλατάνου). Περιβάλλεται από δρόμους και χώρο πρασίνου στο πίσω μέρος. Διαθέτει περίφραξη αλλά όχι σε όλη την περίμετρο. Εικόνα 1 Εικόνα 2 12

13 2. Αποτύπωση σε υπόβαθρο google earth και συσχέτιση με το οικείο ρυμοτομικό σχέδιο 3. Ιδιοκτησιακό καθεστώς Σύμφωνα με την υπ αριθμ /2014 Υ.Α. δεν είναι απαραίτητη η τακτοποίηση του ιδιοκτησιακού καθεστώτος για την αδειοδότηση υφιστάμενης παιδικής χαράς καθώς δεν εξετάζεται. Ο συγκεκριμένος χώρος στον οποίο βρίσκεται η παιδική χαρά, σύμφωνα με τον κτηματολογικό πίνακα και το ρυμοτομικό σχέδιο, είναι ιδιοκτησία του Δήμου Λαγκαδά. 13

14 Β.5. Παιδική χαρά Όσσας (Δ.Ε. Βερτίσκου) - στο πάρκο εισόδου του οικισμού 1. Γενικά Η συγκεκριμένη παιδική χαρά βρίσκεται στο πάρκο εισόδου του οικισμού Όσσας. Περιβάλλεται από δρόμους χώρο πρασίνου και υπαίθριο γήπεδο μπάσκετ. Δεν διαθέτει περίφραξη. Εικόνα 1 Εικόνα 2 14

15 2. Αποτύπωση σε υπόβαθρο google earth και συσχέτιση με το οικείο ρυμοτομικό σχέδιο 15

16 3. Ιδιοκτησιακό καθεστώς Σύμφωνα με την υπ αριθμ /2014 Υ.Α. δεν είναι απαραίτητη η τακτοποίηση του ιδιοκτησιακού καθεστώτος για την αδειοδότηση υφιστάμενης παιδικής χαράς καθώς δεν εξετάζεται. Ο συγκεκριμένος χώρος στον οποίο βρίσκεται η παιδική χαρά, σύμφωνα με τον κτηματολογικό πίνακα είναι ιδιοκτησία της Τοπικής Κοινότητας Όσσας. Για το οικόπεδο αυτό υπάρχει η υπ αριθμ. 2327/ απόφαση Νομάρχη. Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ, Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ ΓΕΩΡΓΙΑΔΗΣ ΕΥΣΤΑΘΙΟΣ 16

17 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια τοποθέτηση εξοπλισμού για την αναβάθμιση παιδικών χαρών του δήμου Λαγκαδά» Γ. ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Στον ακόλουθο πίνακα καταγράφονται τα κόστη και οι ποσότητες των υπό προμήθειας ειδών εξοπλισμού και οι εργασίες τοποθέτησης αυτών ανά παιδική χαρά. ΠΑΙΔΙΚΗ ΧΑΡΑ ΚΡΥΟΝΕΡΙΟΥ Μονάδα Περιγραφή είδων Μέτρησης Ποσότητα Τιμή μονάδος Σύνολο Κούνια αλουμινίου διθέσια παίδων Τεμάχιο 1, , ,00 Κούνια αλουμινίου διθέσια νηπίων Τεμάχιο 1, , ,00 Κούνια φωλιά Τεμάχιο 1, , ,00 Μύλος Τεμάχιο 1, , ,00 Ελατήριο 4 θέσεων Τεμάχιο 2,00 850, ,00 Ελατήριο 1 θέσης Τεμάχιο 1,00 700,00 700,00 Τραπεζόπαγκος Τεμάχιο 6,00 900, ,00 Παγκάκι Τεμάχιο 8,00 530, ,00 Καλάθι απορριμμάτων Τεμάχιο 4,00 350, ,00 Αναρριχητική σύνθεση Τεμάχιο 1, , ,00 Μύλος ατομικός Τεμάχιο 1, , ,00 Περίφραξη Τεμάχιο 35,00 75, ,00 Πληροφοριακή πινακίδα σύμφωνα με το πρότυπο Τεμάχιο 1,00 500,00 500,00 Τοποθέτηση εξοπλισμού οργάνων παιδικής χαράς Υπηρεσία 1, , ,00 Πιστοποίηση χώρου Υπηρεσία 1,00 300,00 300,00 Προμήθεια και εργασία τοποθέτησης βοτσάλου Τετραγωνικ ό Μέτρο 560,00 75, ,00 ΚΑΘΑΡΗ ΑΞΙΑ ,00 17

18 ΠΑΙΔΙΚΗ ΧΑΡΑ ΟΑΕΔ Μονάδα Περιγραφή είδων Μέτρησης Ποσότητα Τιμή μονάδος Σύνολο Ελατήριο 1 θέσης Τεμάχιο 1,00 700,00 700,00 Τραμπάλα Τεμάχιο 1,00 380,00 380,00 Αναρριχητική σύνθεση Τεμάχιο 1, , ,00 Τοποθέτηση εξοπλισμού οργάνων παιδικής χαράς Υπηρεσία 1,00 250,00 250,00 Προμήθεια και τοποθέτηση δαπέδου ασφαλείας Καουτσούκ Τετραγωνικ ό Μέτρο 50,00 85, ,00 Πληροφοριακή πινακίδα σύμφωνα με το πρότυπο Τεμάχιο 1,00 500,00 500,00 Πιστοποίηση χώρου Υπηρεσία 1,00 300,00 300,00 ΚΑΘΑΡΗ ΑΞΙΑ ,00 ΠΑΙΔΙΚΗ ΧΑΡΑ ΠΛΗΣΙΟΝ INTERLIFE Μονάδα Περιγραφή είδων Μέτρησης Ποσότητα Τιμή μονάδος Σύνολο Κούνια αλουμινίου 4θέσια παίδων Τεμάχιο 1, , ,00 Κούνια αλουμινίου 4θέσια νηπίων Τεμάχιο 1, , ,00 Μύλος Τεμάχιο 1, , ,00 Ελατήριο 1 θέσης Τεμάχιο 2,00 700, ,00 Τοποθέτηση εξοπλισμού οργάνων παιδικής χαράς Υπηρεσία 1, , ,00 Επισκευή περίφραξης & παγκακιων Υπηρεσία 1,00 700,00 700,00 Φωτιστικό Τεμάχιο 3, , ,00 Πληροφοριακή πινακίδα σύμφωνα με το πρότυπο Τεμάχιο 1,00 500,00 500,00 Προμήθεια και εργασία τοποθέτησης βοτσάλου Τετραγωνικ ό Μέτρο 333,00 75, ,00 Πιστοποίηση χώρου Υπηρεσία 1,00 300,00 300,00 ΚΑΘΑΡΗ ΑΞΙΑ ,00 ΠΑΙΔΙΚΗ ΧΑΡΑ ΠΛΗΣΙΟΝ ΠΕΡΙΠΤΕΡΟΥ ΖΛΑΤΑΝΟΥ Μονάδα Περιγραφή είδων Μέτρησης Ποσότητα Τιμή μονάδος Σύνολο Κούνια διθέσια αλουμινίου παίδωννηπίων Τεμάχιο 1, , ,00 Μύλος Τεμάχιο 1, , ,00 Ελατήριο 1 θέσης Τεμάχιο 1,00 700,00 700,00 Τοποθέτηση εξοπλισμού οργάνων παιδικής χαράς Υπηρεσία 1,00 750,00 750,00 Πληροφοριακή πινακίδα σύμφωνα με το πρότυπο Τεμάχιο 1,00 500,00 500,00 Περίφραξη Τεμάχιο 40,00 75, ,00 Προμήθεια και εργασία τοποθέτησης βοτσάλου Τετραγωνικ ό Μέτρο 95,00 75, ,00 Παγκάκι Τεμάχιο 3,00 530, ,00 Καλάθι απορριμμάτων Τεμάχιο 3,00 350, ,00 Πιστοποίηση χώρου Υπηρεσία 1,00 300,00 300,00 ΚΑΘΑΡΗ ΑΞΙΑ ,00 18

19 ΠΑΙΔΙΚΗ ΧΑΡΑ ΣΤΗΝ ΟΣΣΑ Μονάδα Περιγραφή είδων Μέτρησης Ποσότητα Τιμή μονάδος Σύνολο Κούνια αλουμινίου διθέσια παίδων Τεμάχιο 1, , ,00 Κούνια αλουμινίου διθέσια νηπίων Τεμάχιο 1, , ,00 Μύλος Τεμάχιο 1, , ,00 Τοποθέτηση εξοπλισμού οργάνων παιδικής χαράς Υπηρεσία 1,00 750,00 750,00 Προμήθεια και εργασία τοποθέτησης βοτσάλου Τετραγωνικ ό Μέτρο 150,00 75, ,00 Περίφραξη Τεμάχιο 50,00 75, ,00 Πληροφοριακή πινακίδα σύμφωνα με το πρότυπο Τεμάχιο 1,00 500,00 500,00 Παγκάκι Τεμάχιο 2,00 530, ,00 Πιστοποίηση χώρου Υπηρεσία 1,00 300,00 300,00 ΚΑΘΑΡΗ ΑΞΙΑ ,00 Σύνολο επιλέξιμων δαπανών ,00 Φ.Π.Α. 24% ,20 Γενικό Σύνολο ,20 Σύνολο μη επιλέξιμων δαπανών ,00 Φ.Π.Α. 24% 6.915,60 Γενικό Σύνολο ,60 Γενικό Σύνολο ,00 Φ.Π.Α. 24% ,80 Τελικό Σύνολο ,80 Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ, Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ ΓΕΩΡΓΙΑΔΗΣ ΕΥΣΤΑΘΙΟΣ 19

20 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια τοποθέτηση εξοπλισμού για την αναβάθμιση παιδικών χαρών του δήμου Λαγκαδά» Δ. ΤΕΧΝΙΚΕΣ ΠΕΡΙΓΡΑΦΕΣ ΕΙΔΩΝ ΠΡΟΜΗΘΕΙΑΣ ΑΝΑΡΡΙΧΗΤΙΚΗ ΣΥΝΘΕΣΗ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 7120 mm 10130Χ6020mm Απαιτούμενος χώρος Πλάτος 3020mm 60,98 m 2 Ύψος 2630 mm Mέγιστο ύψος πτώσης 2,53 Ηλικιακή ομάδα 6+ Αναρριχητική σύνθεση κατασκευασμένη από γαλβανισμένη εν θερμώ χαλύβδινη σωλήνα τουλάχιστον Φ20. Το συρματόσχοινο τύπου Ηρακλή θα είναι κατασκευασμένο από εξάκλωνα, εν θερμώ με γαλβανισμένα σύρματα. Κάθε κλώνος θα περιλαμβάνει επιμέρους χαλύβδινα σύρματα και θα περιτυλίσσεται από περίβλημα πολυεστερικού νήματος. Οι επιφάνειες και τα πάνελ θα είναι κατασκευασμένες από υψηλής πυκνότητας πολυαιθυλένιο. Θα είναι εξαιρετικά ανθεκτικές με υψηλή αντοχή στις κρούσεις και τους βανδαλισμούς. Οι δραστηριότητες ταλάντωσης και ισορροπίας θα μπορούν να λαμβάνουν χώρα και στα δύο άκρα του αναρριχητικού σύνθετου. Στο ένα άκρο, το ανοιχτό τρίγωνο θα είναι ένα μέρος τόσο για έντονη όσο και για ήπια δραστηριότητα. Στο αντίθετο άκρο, θα υπάρχει ένα κινούμενο κέλυφος που θα χρησιμεύει ως μέρος για κρυψώνα. Όλη η διαδρομή θα είναι ένα προκλητικό ταξίδι μέσα από τη Βροχή Μετεωριτών. Θα υπάρχει μόνο μία πλάκα για στήριξη η οποία θα κινείται εμπρός και πίσω. Ο χρήστης θα πρέπει να επιλέξει την τέλεια διαδρομή με τη μέτρηση του κινδύνου και της πρόκλησης. ΟΡΓΑΝΟ ΑΘΛΟΠΑΙΔΙΑΣ ΥΠΑΙΘΡΟΥ«ΑΤΟΜΙΚΟΣ ΠΕΡΙΣΤΡΟΦΕΑΣ» Περιγραφή Ο Ατομικός περιστροφέας θα απευθύνεται σε χρήστες/ παιδιά ηλικίας από 6 ετών και άνω και θα είναι σχεδιασμένος για την ασφαλή προσβασιμότητα και συμμετοχή παιδιών με αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές προδιαγραφές. Προσφέρεται τόσο για ατομικό όσο και για ομαδικό παιχνίδι, καθώς θα μπορεί να υποδεχθεί ταυτόχρονα περισσότερους από έναν χρήστες. Πρόκειται για 20

21 όργανο περιστροφής, που τίθεται σε κίνηση με το αυτοβάρος του σώματος του χρήστη, ενεργοποιώντας το συντονισμό των κινήσεών του. Ανάλογα με τις δυνατότητες του εκάστοτε χρήστη θα μπορεί να προσφέρει τόσο μία ευχάριστη και ήρεμη περιστροφή όσο και μία περιστροφή με υψηλή ταχύτητα και πρόκληση. Θα αποτελείται από μια επιφάνεια τριγωνικής μορφής, στην οποία θα μπορεί να ανεβαίνει ο χρήστης και από ένα στύλο σε σχήμα τεθλασμένης γραμμής, ο οποίος θα είναι τοποθετημένος κατακόρυφα στο κέντρο της επιφάνειας και θα λειτουργεί ως χειρολαβή. Θα διαθέτει ενσωματωμένο μηχανισμό στήριξης και περιστροφής. Η επιφάνεια θα είναι τοποθετημένη σε απόσταση περίπου 30 cm από την τελικά διαμορφωμένη επιφάνεια του εδάφους. Η επιφάνεια τριγωνικής μορφής θα είναι κατασκευασμένη από χυτό χάλυβα που θα έχει υποστεί επεξεργασία ηλεκτροστατικής βαφής με πούδρα και θα φέρει επικάλυψη από μαύρη πολυουρεθάνη με αντιολισθητικές ιδιότητες. Η επιφάνεια αυτή θα διαθέτει κατάλληλα διαμορφωμένο χείλος με καμπυλωμένα άκρα και ανάγλυφα στοιχεία, έτσι ώστε να επιτυγχάνεται η σταθερή πρόσφυση του χρήστη. Θα διαθέτει επίσης οπές αποστράγγισης. Η τριγωνική επιφάνεια θα στηρίζεται σε ένα στύλο από εν θερμώ γαλβανισμένο χάλυβα διαστάσεων Ø101,6 x 2,9 mm. Ο στύλος θα θεμελιώνεται, είτε με πάκτωση στο έδαφος είτε με επιφανειακή θεμελίωση, μέσω ειδικά συγκολλημένων τριγωνικών πλαισίων από εν θερμώ γαλβανισμένο χάλυβα. Ο στύλος σχήματος τεθλασμένης γραμμής που θα λειτουργεί ως χειρολαβή θα είναι κατασκευασμένος από σωλήνα από εν θερμώ γαλβανισμένο χάλυβα διαστάσεων Ø38 x 4 mm. Η συναρμογή των δυο στύλων μεταξύ τους θα πραγματοποιείται μέσω ειδικά κατασκευασμένου συνδέσμου που θα διαθέτει εσωτερικό μηχανισμό περιστροφής, ο οποίος δεν θα είναι προσβάσιμος από τους χρήστες. Ο μηχανισμός αυτός θα είναι κατασκευασμένος από ανοξείδωτο χάλυβα και θα διαθέτει ένσφαιρο τριβέα (ρουλεμάν/κουζινέτο), ο οποίος δεν θα απαιτεί λίπανση. Τέλος, θα καλύπτεται με στοιχείο κωνικής μορφής από το ίδιο υλικό της τριγωνικής επιφάνειας, δηλαδή από χυτό ελαστομερές υλικό πολυουρεθάνης. Ο στύλος σε σχήμα τεθλασμένης γραμμής θα διαθέτει στην κορυφή έγχρωμο προστατευτικό στοιχείο που θα λειτουργεί ως χειρολαβή και θα είναι ειδικά σχεδιασμένο και κατασκευασμένο από χυτό πολυαμίδιο. Όλες οι βίδες (κοχλίες) και τα επιμέρους συνδετικά στοιχεία θα είναι κατασκευασμένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερμώ γαλβανισμένο με ειδική επίστρωση για την προστασία από την οξείδωση. Οι διαστάσεις και οι διατομές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν μελετηθεί, με ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεμένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωματισμούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασμένα από ειδικής σύστασης χυτό πολυαμίδιο και θα είναι σταθεροποιημένα έναντι της υπεριώδους ακτινοβολίας χωρίς τη χρήση βαρέων μετάλλων. Το όργανο θα είναι σχεδιασμένο ώστε να εξασφαλίζεται η μεγαλύτερη διάρκεια ζωής με την ελάχιστη δυνατή συντήρηση. Μετά τη λήξη της διάρκειας ζωής του θα είναι εύκολη η αποσυναρμολόγηση και η ανακύκλωση των υλικών του, τα οποία δεν θα περιέχουν επιβλαβείς ουσίες. Όλα τα υλικά και οι διεργασίες θα έχουν βελτιστοποιηθεί για να διασφαλίζουν το μικρότερο δυνατό αντίκτυπο στο 21

22 περιβάλλον. Ενδεικτικές διαστάσεις Χώρος ασφαλείας: Διαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: Θεμελίωση: Ø 351 cm 44 cm x 45 cm 169 cm 100 cm Επιφανειακή θεμελίωση ΕΛΑΤΗΡΙΟ 1 ΘΕΣΗΣ ΜΕ ΜΟΡΦΗΣ ΠΑΣΧΑΛΙΤΣΑΣ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 850 mm 2900Χ2500mm Απαιτούμενος χώρος Πλάτος 450 mm 7,3m 2 Ύψος 850 mm Μέγιστο ύψος πτώσης 600 mm Πιστοποίηση ΕΝ 1176:2008/1,6 Ηλικιακή ομάδα 1,5+ Το όργανο αποτελείται από : Μία (1) πασχαλίτσα με χειρολαβές και κάθισμα, Ένα (1) ελατήριο με βάση στήριξης. Περιγραφή Η μορφή της πασχαλίτσας κατασκευάζεται από δύο όμοια, αντικριστά κόντρα πλακέ θαλάσσης, ενδιάμεσα των οποίων τοποθετείται το κάθισμα από ίδιο υλικό με αντιολισθητική επιφάνεια στη μία πλευρά. Σε κατάλληλες θέσεις τοποθετούνται δύο σιδηροσωλήνες Φ26mm για τη στήριξη των χεριών και των ποδιών του χρήστη. Στο κάτω μέρος του καθίσματος και με τη χρήση κατάλληλης βάσης στερεώνεται το ελατήριο από γαλβανισμένο χάλυβα που φέρει ειδικούς αποστάτες, για την αποφυγή παγίδευσης δαχτύλων. ΕΛΑΤΗΡΙΟ 4 ΘΕΣΕΩΝ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 1200 mm 3600Χ3600mm Απαιτούμενος χώρος Πλάτος 1200 mm 10,2m 2 Ύψος 620 mm Μέγιστο ύψος πτώσης 600 mm Πιστοποίηση ΕΝ 1176:2008/1,6 Ηλικιακή ομάδα 3+ Το όργανο αποτελείται από : Μία (1) βάση με χειρολαβές και καθίσματα, Ένα (1) ελατήριο με βάση στήριξης. Περιγραφή Η βάση του οργάνου κατασκευάζεται από κόντρα πλακέ θαλάσσης με τη μορφή λουλουδιού, διαμορφωμένο κατάλληλα ώστε να σχηματίζονται τέσσερα 22

23 καθίσματα περιμετρικά. Στο κέντρο της βάσης τοποθετείται κυκλική χειρολαβή από σιδηροσωλήνα Φ26mm για τη στήριξη των χρηστών. Στο κάτω μέρος της μορφής και με τη χρήση κατάλληλης βάσης στερεώνεται το ελατήριο από γαλβανισμένο χάλυβα που φέρει ειδικούς αποστάτες, για την αποφυγή παγίδευσης δαχτύλων. ΚΟΥΝΙΑ ΑΛΟΥΜΙΝΙΟΥ ΔΙΘΕΣΙΑ ΝΗΠΙΩΝ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 3300 mm 7100Χ3300mm Απαιτούμενος χώρος Πλάτος 2000 mm 23,4m 2 Ύψος 2236 mm Μέγιστο ύψος πτώσης 1200 mm Πιστοποίηση ΕΝ 1176:2008/1,2 Ηλικιακή ομάδα 1,5+ Το όργανο αποτελείται από : Μία (1) αλουμινένια οριζόντια δοκό, Τέσσερα (4) αλουμινένια υποστυλώματα, Δύο (2) καθίσματα νηπίων με αλυσίδες. Δύο (2) χαλύβδινα ελάσματα στήριξης Περιγραφή Η οριζόντια δοκός της κούνιας κατασκευάζεται από δοκό αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, που φέρει ειδικό προφίλ, με εξωτερική απόδοση αρμού και επιπλέον εσωτερική ενίσχυση. Η οριζόντια δοκός φέρει επιπλέον εσωτερική ενίσχυση από χαλύβδινη κοιλοδοκό πάχους 2mm. Στηρίζεται σε τέσσερα κεκλιμένα υποστυλώματα, ένα ζεύγος σε κάθε πλευρά, από δοκούς αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, όμοιου προφίλ. Η μέθοδος στήριξης της οριζόντιας δοκού με τα κεκλιμένα υποστυλώματα αποτελείται από δύο κατάλληλα διαμορφωμένα χαλύβδινα ελάσματα σε σχήμα τραπεζίου. Στο κάτω μέρος της δοκού και σε κατάλληλες θέσεις βιδώνονται τέσσερα κουζινέτα από γαλβανισμένο χάλυβα, ειδικά σχεδιασμένα για την ανάρτηση των καθισμάτων.. Τα καθίσματα έχουν διαστάσεις 440Χ330Χ250mm και είναι κατασκευασμένα από καουτσούκ με εσωτερική ενίσχυση από αλουμίνιο. Έχουν την μορφή «λίκνου» όπου το παιδί φωλιάζει στη θέση και προστατεύεται περιμετρικά. Αναρτώνται από τα κουζινέτα με τη χρήση ζεύγους γαλβανισμένων αλυσίδων. 23

24 ΚΟΥΝΙΑ ΑΛΟΥΜΙΝΙΟΥ ΔΙΘΕΣΙΑ ΠΑΙΔΩΝ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 3300 mm 7100Χ3300mm Απαιτούμενος χώρος Πλάτος 2000 mm 23,4m 2 Ύψος 2236 mm Μέγιστο ύψος πτώσης 1200 mm Πιστοποίηση ΕΝ 1176:2008/1,2 Ηλικιακή ομάδα 3+ Το όργανο αποτελείται από : Μία (1) αλουμινένια οριζόντια δοκό, Τέσσερα (4) αλουμινένια υποστυλώματα, Δύο (2) καθίσματα παίδων με αλυσίδες. Δύο (2) χαλύβδινα ελάσματα στήριξης Περιγραφή Η οριζόντια δοκός της κούνιας κατασκευάζεται από δοκό αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, που φέρει ειδικό προφίλ, με εξωτερική απόδοση αρμού και επιπλέον εσωτερική ενίσχυση. Η οριζόντια δοκός φέρει επιπλέον εσωτερική ενίσχυση από χαλύβδινη κοιλοδοκό πάχους 2mm. Στηρίζεται σε τέσσερα κεκλιμένα υποστυλώματα, ένα ζεύγος σε κάθε πλευρά, από δοκούς αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, όμοιου προφίλ. Η μέθοδος στήριξης της οριζόντιας δοκού με τα κεκλιμένα υποστυλώματα αποτελείται από δύο κατάλληλα διαμορφωμένα χαλύβδινα ελάσματα σε σχήμα τραπεζίου. Στο κάτω μέρος της δοκού και σε κατάλληλες θέσεις βιδώνονται τέσσερα κουζινέτα από γαλβανισμένο χάλυβα, ειδικά σχεδιασμένα για την ανάρτηση των καθισμάτων. Τα καθίσματα έχουν διαστάσεις 440Χ180Χ40mm και είναι κατασκευασμένα από καουτσούκ με εσωτερική ενίσχυση από αλουμίνιο. Αναρτώνται από τα κουζινέτα με τη χρήση ζεύγους γαλβανισμένων αλυσίδων. ΚΟΥΝΙΑ ΑΛΟΥΜΙΝΙΟΥ ΔΙΘΕΣΙΑ ΝΗΠΙΩΝ - ΠΑΙΔΩΝ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 3300 mm 7100Χ3300mm Απαιτούμενος χώρος Πλάτος 2000 mm 23,4m 2 Ύψος 2236 mm Μέγιστο ύψος πτώσης 1200 mm Πιστοποίηση ΕΝ 1176:2008/1,2 Ηλικιακή ομάδα 3+ 24

25 Το όργανο αποτελείται από : Μία (1) αλουμινένια οριζόντια δοκό, Τέσσερα (4) αλουμινένια υποστυλώματα, Ένα (1) καθίσμα νηπίων με αλυσίδες Ένα (1) καθίσμα παίδων με αλυσίδες. Δύο (2) χαλύβδινα ελάσματα στήριξης Περιγραφή Η οριζόντια δοκός της κούνιας κατασκευάζεται από δοκό αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, που φέρει ειδικό προφίλ, με εξωτερική απόδοση αρμού και επιπλέον εσωτερική ενίσχυση. Η οριζόντια δοκός φέρει επιπλέον εσωτερική ενίσχυση από χαλύβδινη κοιλοδοκό πάχους 2mm. Στηρίζεται σε τέσσερα κεκλιμένα υποστυλώματα, ένα ζεύγος σε κάθε πλευρά, από δοκούς αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, όμοιου προφίλ. Η μέθοδος στήριξης της οριζόντιας δοκού με τα κεκλιμένα υποστυλώματα αποτελείται από δύο κατάλληλα διαμορφωμένα χαλύβδινα ελάσματα σε σχήμα τραπεζίου. Στο κάτω μέρος της δοκού και σε κατάλληλες θέσεις βιδώνονται τέσσερα κουζινέτα από γαλβανισμένο χάλυβα, ειδικά σχεδιασμένα για την ανάρτηση των καθισμάτων. Τα καθίσματα έχουν διαστάσεις 440Χ180Χ40mm και είναι κατασκευασμένα από καουτσούκ με εσωτερική ενίσχυση από αλουμίνιο. Αναρτώνται από τα κουζινέτα με τη χρήση ζεύγους γαλβανισμένων αλυσίδων. ΚΟΥΝΙΑ ΑΛΟΥΜΙΝΙΟΥ ΤΕΤΡΑΘΕΣΙΑ ΝΗΠΙΩΝ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 6300 mm 7100Χ6300mm Απαιτούμενος χώρος Πλάτος 2000 mm 44,7m 2 Ύψος 2236 mm Μέγιστο ύψος πτώσης 1200 mm Πιστοποίηση ΕΝ 1176:2008/1,2 Ηλικιακή ομάδα 1,5+ Το όργανο αποτελείται από : Δύο (2) αλουμινένιες οριζόντιες δοκούς, 25

26 Έξι (6) αλουμινένια υποστυλώματα, Τέσσερα (4) καθίσματα νηπίων με αλυσίδες. Περιγραφή Οι οριζόντιες δοκοί της κούνιας κατασκευάζονται από δοκούς αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, που φέρουν ειδικό προφίλ, με εξωτερική απόδοση αρμού και επιπλέον εσωτερική ενίσχυση. Οι οριζόντιες δοκοί φέρουν επιπλέον εσωτερική ενίσχυση από χαλύβδινη κοιλοδοκό πάχους 2mm. Στηρίζονται σε 3 ζεύγη κεκλιμένων υποστυλωμάτων, από δοκούς αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, όμοιου προφίλ. Η μέθοδος στήριξης των οριζοντίων δοκών με τα κεκλιμένα υποστυλώματα αποτελείται από κατάλληλα διαμορφωμένα χαλύβδινα ελάσματα σε σχήμα τραπεζίου. Στο κάτω μέρος των δοκών και σε κατάλληλες θέσεις βιδώνονται οχτώ κουζινέτα από γαλβανισμένο χάλυβα, ειδικά σχεδιασμένα για την ανάρτηση των καθισμάτων. Τα καθίσματα έχουν διαστάσεις 440Χ330Χ250mm και είναι κατασκευασμένα από καουτσούκ με εσωτερική ενίσχυση από αλουμίνιο. Έχουν την μορφή «λίκνου» όπου το παιδί φωλιάζει στη θέση και προστατεύεται περιμετρικά. Αναρτώνται από τα κουζινέτα με τη χρήση ζεύγους γαλβανισμένων αλυσίδων. ΚΟΥΝΙΑ ΑΛΟΥΜΙΝΙΟΥ ΤΕΤΡΑΘΕΣΙΑ ΠΑΙΔΩΝ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 6300 mm 7100Χ6300mm Απαιτούμενος χώρος Πλάτος 2000 mm 44,7m 2 Ύψος 2236 mm Μέγιστο ύψος πτώσης 1200 mm Πιστοποίηση ΕΝ 1176:2008/1,2 Ηλικιακή ομάδα 3+ Το όργανο αποτελείται από : Δύο (2) αλουμινένιες οριζόντιες δοκούς, Έξι (6) αλουμινένια υποστυλώματα, Τέσσερα (4) καθίσματα παίδων με αλυσίδες. Περιγραφή Οι οριζόντιες δοκοί της κούνιας κατασκευάζονται από δοκούς αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, που φέρουν ειδικό προφίλ, με εξωτερική απόδοση αρμού και επιπλέον εσωτερική ενίσχυση. Οι οριζόντιες δοκοί φέρουν επιπλέον εσωτερική ενίσχυση από χαλύβδινη κοιλοδοκό πάχους 2mm. Στηρίζονται σε 3 ζεύγη κεκλιμένων υποστυλωμάτων, από δοκούς αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, όμοιου προφίλ. Η μέθοδος στήριξης των οριζοντίων δοκών με τα κεκλιμένα υποστυλώματα αποτελείται από 26

27 κατάλληλα διαμορφωμένα χαλύβδινα ελάσματα σε σχήμα τραπεζίου. Στο κάτω μέρος των δοκών και σε κατάλληλες θέσεις βιδώνονται οχτώ κουζινέτα από γαλβανισμένο χάλυβα, ειδικά σχεδιασμένα για την ανάρτηση των καθισμάτων. Τα καθίσματα έχουν διαστάσεις 440Χ180Χ40mm και είναι κατασκευασμένα από καουτσούκ με εσωτερική ενίσχυση από αλουμίνιο. Αναρτώνται από τα κουζινέτα με τη χρήση ζεύγους γαλβανισμένων αλυσίδων. ΚΟΥΝΙΑ ΑΛΟΥΜΙΝΙΟΥ ΦΩΛΙΑ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 3300 mm 6900Χ3300mm Απαιτούμενος χώρος Πλάτος 2000 mm 22,8m 2 Ύψος 2236 mm Μέγιστο ύψος πτώσης 1200 mm Πιστοποίηση ΕΝ 1176:2008/1,2 Ηλικιακή ομάδα 1,5+ Το όργανο αποτελείται από : Μία (1) αλουμινένια οριζόντια δοκό, Τέσσερα (4) αλουμινένια υποστυλώματα, Μία (1) κούνια φωλιά, Δύο (2) χαλύβδινα ελάσματα στήριξης. Περιγραφή Η οριζόντια δοκός της κούνιας κατασκευάζεται από δοκό αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, που φέρει ειδικό προφίλ, με εξωτερική απόδοση αρμού και επιπλέον εσωτερική ενίσχυση. Η οριζόντια δοκός φέρει επιπλέον εσωτερική ενίσχυση από χαλύβδινη κοιλοδοκό πάχους 2mm. Στηρίζεται σε τέσσερα κεκλιμένα υποστυλώματα, ένα ζεύγος σε κάθε πλευρά, από δοκούς αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, όμοιου προφίλ. Η μέθοδος στήριξης της οριζόντιας δοκού με τα κεκλιμένα υποστυλώματα αποτελείται από δύο κατάλληλα διαμορφωμένα χαλύβδινα ελάσματα σε σχήμα τραπεζίου. Στο κάτω μέρος της δοκού και σε κατάλληλες θέσεις βιδώνονται δύο κουζινέτα από γαλβανισμένο χάλυβα, ειδικά σχεδιασμένα για την ανάρτηση του καθίσματος της κούνιας. Το κάθισμα έχει μορφή φωλιάς διαμέτρου Φ1200mm. Αποτελείται από ένα περιμετρικό στεφάνι από σιδηροσωλήνα, καλυμμένο με σχοινί πολυπροπυλενίου που εσωτερικά φέρει πλέγμα σχοινιών Φ16mm με σχετική ελαστικότητα. Αναρτάται από τα κουζινέτα με τη χρήση ζεύγους γαλβανισμένων αλυσίδων έως ένα σημείο και σχοινιού πολυπροπυλενίου στη συνέχεια. 27

28 ΜΥΛΟΣ ΜΕΤΑΛΛΙΚΟΣ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 1250 mm 5250Χ5250mm Απαιτούμενος χώρος Πλάτος mm 21,6m 2 Ύψος 983 mm Μέγιστο ύψος πτώσης 250 mm Πιστοποίηση ΕΝ 1176:2008/1,5 Ηλικιακή ομάδα 3+ Η βάση στήριξης του μύλου είναι κατασκευασμένη από κοίλους δοκούς τετραγωνικής διατομής 30Χ30mm. Πάνω στη βάση τοποθετείται το πάτωμα από φύλλο αλουμινίου με αντιολισθητική επιφάνεια στη μία πλευρά. Πάνω στο πάτωμα τοποθετούνται σταυροειδώς δύο κάγκελα στήριξης 840mm από σιδηροσωλήνα Φ32mm. Τα κάγκελα έχουν μορφή στρογγυλεμένου Γ και συνδέονται με την κεντρική κολώνα από προφίλ αλουμινίου διατάσεων 100mm x 100mm. Στο κέντρο του πατώματος βρίσκεται ο άξονας περιστροφής από μασίφ χαλύβδινο σωλήνα Φ40mm, καλυμμένος με σιδηροσωλήνα Φ88mm x 4mm. Ο άξονας μέσω κατάλληλης διάταξης ένσφαιρων τριβέων (ρουλεμάν), παραλαμβάνει την περιστροφική κίνηση του μύλου. ΤΡΑΜΠΑΛΑ ΑΛΟΥΜΙΝΙΟΥ Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 2500 mm 4500Χ2300mm Απαιτούμενος χώρος Πλάτος 300 mm 10,3m 2 Ύψος 600 mm Μέγιστο ύψος πτώσης 1000 mm Πιστοποίηση ΕΝ 1176:2008/1,6 Ηλικιακή ομάδα 1,5+ Το όργανο αποτελείται από : Μία (1) αλουμινένια δοκό ταλάντωσης, Μία (1) βάση ταλάντωσης Περιγραφή Η δοκός ταλάντωσης κατασκευάζεται από δοκό αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, που φέρει ειδικό προφίλ, με εξωτερική απόδοση αρμού και επιπλέον εσωτερική ενίσχυση. Η οριζόντια δοκός φέρει επιπλέον εσωτερική ενίσχυση από χαλύβδινη κοιλοδοκό πάχους 2mm. Στις άκρες της δοκού τοποθετούνται τα καθίσματα από κόντρα πλακέ θαλάσσης 21mm. Κάτω από τα καθίσματα εφαρμόζεται ελαστικό υλικό πάχους 20mm και ημικυκλικής μορφής για την απόσβεση της ταλάντωσης. Μπροστά από κάθε κάθισμα τοποθετείται μία χειρολαβή κατασκευασμένη από σιδηροσωλήνα Φ26mm που στις άκρες της προσαρμόζονται χειρολαβές από πολυπροπυλένιο. Μπροστά από κάθε κάθισμα τοποθετείται μία χειρολαβή κατασκευασμένη από σιδηροσωλήνα Φ26mm που στις άκρες της προσαρμόζονται χειρολαβές από πολυπροπυλένιο. 28

29 Η μεταλλική βάση στο άνω μέρος της έχει το κουζινέτο περιστροφής φτιαγμένο από σιδηροσωλήνα, που εσωτερικά φέρει πολυαμίδια για την αθόρυβη και χωρίς κραδασμούς κίνηση του πείρου της τραμπάλας. ΑΝΑΚΡΟΥΣΤΙΚΗ ΕΠΙΦΑΝΕΙΑ ΑΠΟ ΦΥΣΙΚΟ ΥΛΙΚΟ, ΠΟΤΑΜΙΣΙΟ ΒΟΤΣΑΛΟ 2-8 MM Ποταμίσιο βότσαλο κοκκομετρίας 2-8 χιλ, χωρίς σωματίδια λάσπης και αργίλου, σύμφωνα με τις προδιαγραφές του Ευρωπαϊκού Προτύπου ΕΝ1176-1:2008 (Πίνακας 4). Πέρα από τα πλεονεκτήματα του υλικού αυτού ως προς την φυσική απορροή των υδάτων, καθώς δεν σφραγίζεται το έδαφος από μη υδατοπερατά υλικά, και κυρίως ως προς την ασφάλεια και την ικανότητα απορρόφησης κρούσης, επιτρέπει σε όλα τα παιδιά να έρθουν σε επαφή με τα φυσικά υλικά, ενώ επιπλέον ενισχύει το δημιουργικό, απρόσμενο και ελεύθερο παιχνίδι με κουβαδάκια, φτυάρια κοκ. Το βάθος του σκάμματος θα είναι ανάλογα με τις απαιτήσεις του ύψους πτώσης των εξοπλισμών παιδικής χαράς, το βότσαλο θα τοποθετηθεί σε βάθη 30 εκ. και 40 εκ. και σε σκάμματα συνολικού βάθους 40 εκ και 50 εκ αντίστοιχα. Η υψομετρική διαφορά επιτρέπει την αποτροπή της διασποράς του φυσικού/χαλαρού υλικού στον περιβάλλοντα χώρο. Στην κατώτατη στρώση του σκάμματος θα τοποθετηθεί γεωύφασμα. Σύμφωνα με τον Πίνακα 4 του Ευρωπαϊκού Προτύπου ΕΝ1176-1:2008, θα πρέπει να έχει ελεγχθεί το μέγεθος των κόκκων του βοτσάλου με δοκιμή κοσκινίσματος σύμφωνα με τη μέθοδο δοκιμής ΕΝ (Δοκιμές προσδιορισμού των γεωμετρικών χαρακτηριστικών αδρανών Προσδιορισμός της κοκκομετρίας Κοκκομετρική ανάλυση με κοσκίνιση) ή άλλη ισοδύναμη μέθοδο. Επίσης, το βότσαλο θα πρέπει να έχει ελεγχθεί ως προς την απουσία σωματιδίων λάσπης και αργίλου, σύμφωνα με τις απαιτήσεις του ανωτέρω προτύπου. Στην τιμή μονάδας περιλαμβάνεται η προμήθεια του υλικού επί τόπου του έργου, η διαμόρφωση των περιοχών εγκιβωτισμού σε βάθη 40 και 50 εκ., η αποκομιδή των προϊόντων εκσκαφής, οι φορτοεκφορτώσεις με το χαμένο χρόνο, η σταλία των αυτοκινήτων, η τοποθέτηση γεωϋφάσματος και η διάστρωση του υλικού στα αντίστοιχα σκάμματα. ΕΛΑΣΤΙΚΟ ΠΛΑΚΙΔΙΟ ΑΠΟΡΡΟΦΗΣΗΣ ΠΡΟΣΚΡΟΥΣΗΣ ΠΑΧΟΥΣ Τα ελαστικά πλακίδια θα πληρούν τις προδιαγραφές των προτύπων ΕΛΟΤ ΕΝ ( Εξοπλισμός και Δάπεδα Παιχνιδότοπων - Γενικές Απαιτήσεις Ασφαλείας και Μέθοδοι Δοκιμής ), ΕΛΟΤ ΕΝ1177 ( Δάπεδα Παιχνιδότοπων με Απόσβεση Κρούσεων Προσδιορισμός του Κρίσιμου Ύψους Πτώσης ) και ΕΛΟΤ ΕΝ71-3, σύμφωνα με την Υ.Α /2014 (Β 2029) και την Εγκύκλιο 44/ του Υπουργείου Εσωτερικών, συμπληρωματικών και τροποποιητικών της Υ.Α /2009 (Β 931). Επίσης το υλικό της άνω στρώσης του πλακιδίου (EPDM) θα έχει ελεγχθεί ως προς την τήρηση των προβλεπόμενων ορίων της κοινοτικής οδηγίας 1272/2013 (συμπληρωματικής της κοινοτικής οδηγίας 1907/2006), όσον αφορά τους πολυκυκλικούς αρωματικούς υδρογονάνθρακες. Θα είναι κατασκευασμένα σε διαστάσεις περίπου 500x500x42mm. Η άνω στρώση του πλακιδίου θα αποτελείται από συνθετικό καουτσούκ EPDM με πάχους 10mm, ενώ η κάτω επιφάνεια από ανακυκλωμένο ελαστικό SBR πάχους 32mm. Οι κόκκοι των παραπάνω υλικών θα είναι σταθεροποιημένοι μεταξύ τους με ειδικής σύστασης κόλλα πολυουρεθάνης. 29

30 Τα πλακίδια θα είναι πλήρως υδατοπερατά. Μετά τη λήξη της διάρκειας ζωής τους, θα είναι δυνατή η ανακύκλωσή τους. ΚΑΛΑΘΙ ΑΠΟΡΡΙΜΜΑΤΩΝ Μήκος Πλάτος Ύψος Διαστάσεις 390 mm 270 mm 1300 mm Ο κάδος αποτελείται από : Έναν (1) ορθοστάτη με βάση στήριξης, Έναν (1) διπλό κάδο απορριμμάτων. Περιγραφή Ο μονός κάδος θα στηρίζεται σε έναν ορθοστάτη από σιδηροσωλήνα Φ70mm ο οποίος θα έχει ενσωματωμένες βάσεις στήριξης για τους κάδους. Οι βάσεις στήριξης θα αποτελούνται από ένα στήριγμα στο πάνω μέρος από σιδηροσωλήνα Φ26mm και έλασμα πλάτους 30mm διαμορφωμένο σε κυλινδρικό σχήμα και μία κοιλοδοκό 20Χ30mm στο κάτω μέρος που θα στηρίζει το βάρος του κάδου. Κάτω από την κοιλοδοκό θα τοποθετείται ως αντηρίδα σιδερένια λάμα πλάτους 15mm, διαμορφωμένη με διακοσμητικές καμπύλες. Ο κάδος θα αποτελείται από δύο κυλινδρικά δοχεία από γαλβανισμένη λαμαρίνα πάχους περίπου 1,5mm, το ένα τοποθετημένο μέσα στο άλλο. Το εξωτερικό δοχείο θα είναι σταθεροποιημένο στις βάσεις στήριξης και θα έχει διάμετρο 275mm και ύψος 430mm. Εντός αυτού του δοχείου θα τοποθετείται δεύτερο με διάμετρο περίπου 250mm και ύψος περίπου 390mm, με χερούλια για την εύκολη απομάκρυνση του. Και οι δύο κάδοι θα φέρουν στο κάτω μέρος οπές για τη διαφυγή των νερών. Η χωρητικότητα του εξωτερικού κάδου θα είναι τουλάχιστον 26m 3. Η περίφραξη θα αποτελείται από : Δύο (2) βάσεις στήριξης, ΜΕΤΑΛΛΙΚΗ ΠΕΡΙΦΡΑΞΗ Ένα (1) μεταλλικό πλαίσιο. Περιγραφή Η περίφραξη θα στηρίζεται σε δύο κοιλοδοκούς 60Χ60mm και ύψους 1000mm. Πάνω στις κοιλοδοκούς και σε απόσταση 50mm από το έδαφος, συγκολλάται το πλαίσιο συνολικού ύψους 860mm. Το πλαίσιο θα αποτελείται από δύο οριζόντιες σιδερένιες δοκούς 60Χ4mm και μήκους 1440mm και δεκατέσσερις κάθετες σιδηροσωλήνες Φ19mm, τοποθετημένες σε σταθερές αποστάσεις μεταξύ τους. 30

31 Ο τρόπος έδρασης της περίφραξης εξαρτάται από το υλικό του εδάφους που θα τοποθετηθεί. Σε περίπτωση τοποθέτησης σε σκυρόδεμα χρησιμοποιούνται μεταλλικές πλάκες διαστάσεων 100Χ100Χ4mm με τέσσερις οπές περιμετρικά. Διαμέσου των οπών τοποθετούνται ειδικά αγκύρια για την στήριξη της κατασκευής. Σε περίπτωση έδρασης σε φυσικό έδαφος, οι βάσεις στήριξης (κοιλοδοκοί) επεκτείνονται κατά 400mm ώστε να γίνει διάνοιξη κατάλληλης οπής στο έδαφος και θεμελίωση με σκυρόδεμα ύψους τουλάχιστον 200mm. Όλα τα μεταλλικά στοιχεία της περίφραξης θα είναι κατασκευασμένα από γαλβανισμένο εν θερμώ χάλυβα. Η κατασκευή θα είναι σχεδιασμένη έτσι ώστε να μην παρουσιάζει κινδύνους παγίδευσης οποιουδήποτε μέρους του σώματος, σύμφωνα με το ευρωπαϊκό πρότυπο ΕΝ 1176 για την ασφάλεια στις παιδικές χαρές. Το μήκος της περίφραξης είναι ενδεικτικό. Η κατασκευή προσαρμόζεται στα μέτρα του χώρου που θα τοποθετηθεί. Διαστάσεις Μήκος 1750 mm Πλάτος 600 mm Ύψος 800 mm Ύψος καθίσματος 500 mm Το παγκάκι θα αποτελείται από : Δύο (2) βάσεις στήριξης, ΠΑΓΚΑΚΙ Πέντε (5) ξύλινες δοκούς. Περιγραφή Το παγκάκι θα στηρίζεται σε δύο μεταλλικές βάσεις από καμπύλο σιδηροσωλήνα Φ76mm και μία κοιλοδοκό 60Χ25mm σε σχήμα Γ. Πάνω στην κοιλοδοκό βιδώνονται πέντε επικολλητές δοκοί 95Χ45mm, τρεις για το κάθισμα και δύο για την πλάτη. ΤΡΑΠΕΖΟΠΑΓΚΟΣ Μήκος Πλάτος Ύψος Διαστάσεις 1750 mm 1600 mm 750 mm Ο πάγκος θα αποτελείται από : Μία (1) επιφάνεια πάγκου, Δύο (2) επιφάνειες για κάθισμα, Έναν (1) σκελετό στήριξης. 31

32 Περιγραφή Ο τραπεζόπαγκος θα στηρίζεται σε έναν σκελετό από επικολλητές δοκούς 100Χ45mm σε σχήμα τραπεζίου. Στο πάνω μέρος βιδώνεται επιφάνεια πάγκου από πέντε επικολλητές δοκούς 145Χ45mm. Εκατέρωθεν του πάγκου βιδώνονται δύο επιφάνειες για κάθισμα από δύο επικολλητές δοκούς ίδιας διατομής με τον πάγκο. Ο σκελετός ενισχύεται με σιδηροσωλήνες Φ40mm για την καλύτερη σταθερότητα της κατασκευής. ΠΛΗΡΟΦΟΡΙΑΚΗ ΠΙΝΑΚΙΔΑ Μήκος Πλάτος Ύψος Διαστάσεις 600 mm 90 mm 2000 mm Η πινακίδα θα αποτελείται από : Δύο (2) ξύλινους ορθοστάτες, Μία (1) πινακίδα. Περιγραφή Η πινακίδα θα στηρίζεται σε δύο επικολλητές κολώνες διαστάσεων 84Χ84mm. Θα αποτελείται από μία πινακίδα διαστάσεων 600Χ720mm, από λαμαρίνα 2mm με τυπωμένες όλες τις πληροφορίες που απαιτούνται από την υπουργική απόφαση 27934:2014 για μία παιδική χαρά. Πιο συγκεκριμένα θα αναγράφει: - Τις ηλικιακές ομάδες παιδιών για τις οποίες προορίζεται η παιδική χαρά - Τηλέφωνα έκτακτης ανάγκης - Τηλέφωνα επικοινωνίας με τον ΟΤΑ - Απαγόρευση εισόδου για ζώα συντροφιάς με εξαίρεση σκύλους συνοδούς ατόμων με αναπηρία - Τις ώρες λειτουργίας της παιδικής χαράς ΑΠΟΞΗΛΩΣΗ ΥΦΙΣΤΑΜΕΝΟΥ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΜΕΤΑΦΟΡΑ Αποξήλωση του υφιστάμενου εξοπλισμού των παιδικών χαρών της μελέτης και μεταφορά του στο Εργοτάξιο του Δήμου. ΔΙΑΜΟΡΦΩΣΗ ΕΔΑΦΟΥΣ (ΧΩΜΑΤΟΥΡΓΙΚΕΣ ΕΡΓΑΣΙΕΣ) Εκσκαφή των εδαφών των παιδικών χαρών με χρήση μηχανικών μέσων για την αποκατάσταση και ανακατασκευή του περιβάλλοντος χώρου των παιδικών χαρών στις οποίες θα εγκατασταθεί ο νέος εξοπλισμός. H εκσκαφή των επιφανειών των παιδικών χαρών θα πραγματοποιηθεί σε βάθος 30 cm 50 cm. 32

33 ΦΟΡΤΟΕΚΦΟΡΤΩΣΗ ΜΕ ΜΗΧΑΝΙΚΑ ΜΕΣΑ Φορτοεκφόρτωση πετρωδών υλικών και παρεμφερών, δηλαδή αργών λίθων γενικά, σκύρων, χαλίκων, άμμου, αμμοχαλίκου, ασβέστου σε βώλους, θηραϊκής γης, κίσσηρης και σκωριών, που θα προκύψουν από την εκσκαφή των επιφανειών των παιδικών χαρών, επί οποιουδήποτε τροχοφόρου μεταφορικού μέσου. ΤΟΠΟΘΕΤΗΣΗ ΝΕΟΥ ΕΞΟΠΛΙΣΜΟΥ Τοποθέτηση του νέου εξοπλισμού στις παιδικές χαρές του τεύχους, συμπεριλαμβανομένων των μικροϋλικών που θα χρησιμοποιηθούν καθώς επίσης και των οικοδομικών υλικών (τσιμέντο, αμμοχάλικο) που απαιτούνται για την πάκτωση των οργάνων. Η τοποθέτηση του εξοπλισμού θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176:2008. Όλα τα όργανα θα φέρουν σήμανση με τις πληροφορίες που απαιτούνται από το πρότυπο ΕΝ 1176:2008. Όλα τα όργανα θα συνοδεύονατι από όλα τα απαραίτητα έντυπα για την τοποθέτηση και συντήρηση τους (σχέδια με τις διαστάσεις της κατασκευής καθώς και του ελεύθερου χώρου που απαιτείται περιμετρικά, οδηγίες εγκατάστασης, οδηγίες θεμελίωσης και οδηγίες συντήρησης). Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ, Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ ΓΕΩΡΓΙΑΔΗΣ ΕΥΣΤΑΘΙΟΣ 33

34 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια τοποθέτηση εξοπλισμού για την αναβάθμιση παιδικών χαρών του δήμου Λαγκαδά» Ε. ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΛΙΚΩΝ Αλουμίνιο Δοκός αλουμινίου τύπου ΕΝ AW-6060 με τεχνικές προδιαγραφές ΕΝ Ο τύπος αυτός αλουμινίου αποτελείται από κράματα που περιέχουν μικρότερες ποσότητες μαγνησίου και πυριτίου και προσφέρουν μεγάλες ταχύτητες διέλασης, αλλά χαμηλότερες μηχανικές ιδιότητες. Για το λόγο αυτό, η διατομή τους θα πρέπει να είναι τουλάχιστον 100x100 και πάχους περίπου 2,5mm ενώ παράλληλα θα πρέπει να φέρουν ειδικό προφίλ, με εξωτερική απόδοση αρμού και επιπλέον εσωτερική ενίσχυση. Μασίφ ξυλεία Η μασίφ ξυλεία που θα χρησιμοποιηθεί θα είναι ξυλεία Ερυθρής Πεύκης, καλλιεργημένης στον αρκτικό κύκλο και σύμφωνης με το πρότυπο ΕΝ351. Η πολική ξυλεία λόγω της αργής της ανάπτυξης ( μέρες/χρόνο) έχει εξαιρετικές ιδιότητες. Είναι πολύ σκληρή, πολύ συμπαγής (μεγάλο ειδικό βάρος), έχει μικρή υδατοαπορροφητικότητα, μεγάλη θερμομόνωση, αργό ρυθμό καύσης ενώ η σχετική της υγρασία είναι 10% 15%. Το ξύλο ως ζωντανό υλικό παρουσιάζει μεταβολή των διαστάσεων του ανάλογα με την περιεχόμενη υγρασία και ως αποτέλεσμα μπορεί να εμφανίσει επιφανειακές ρωγμές ή στρεβλώσεις. Παρά οποιαδήποτε επιφανειακή μεταβολή η σκληρότητα του ξύλου δεν επηρεάζεται. Όπου χρησιμοποιείται, θα σχεδιάζεται με τέτοιο τρόπο ώστε να εξασφαλίζεται η αποστράγγιση και να αποφεύγεται η συσσώρευση νερού. Στις περιπτώσεις όπου απαιτείται αυξημένη μηχανική αντοχή (δοκοί στήριξης ή ταλάντωσης) θα χρησιμοποιείται σύνθετη επικολλητή ξυλεία. Η επικολλητή ξυλεία θα αποτελείται από τουλάχιστον τρεις στρώσεις ξυλείας κωνοφόρων, συγκολλημένες μεταξύ τους με τις ίνες παράλληλες σε συνθήκες πίεσης και θερμοκρασίας. Επιφάνειες - πάνελ Στις μεγάλες ξύλινες επιφάνειες που απαιτούν αυξημένη αντοχή θα γίνεται χρήση κόντρα πλακέ θαλάσσης (αντεπικολλητή ξυλεία). Το κόντρα πλακέ θαλάσσης κατασκευάζεται από μονό αριθμό ξυλόφυλλων, συγκολλημένων μεταξύ τους με αντίθετη φορά «νερών» του ξύλου. Η συγκόλληση γίνεται σε θερμή πρέσα με χρήση ισχυρών αδιάβροχων κολλών (φαινολικές ρητίνες) οι οποίες έχουν το χαρακτηριστικό γνώρισμα W.B.P. (Weather and Boil Proof). Συγκριτικά με την μασίφ ξυλεία το κόντρα πλακέ έχει αυξημένη αντοχή στο ράγισμα, την στρέβλωση και την μεταβολή των διαστάσεων. Σε απαιτητικές περιβαλλοντικές συνθήκες ίσως εμφανιστούν μικρές ρωγμές στην επιφάνεια του κόντρα πλακέ χωρίς όμως να επηρεάζουν στο ελάχιστο τις μηχανικές του ιδιότητες. Μετά το 34

35 τέλος του κύκλου ζωής του το κόντρα πλακέ μπορεί να ανακυκλωθεί για την κατασκευή μοριοπλακών και άλλων προϊόντων ξύλου. H.P.L. (High Pressure Laminate) Το H.P.L. ή βακελίτης είναι ένα σύγχρονο πολυστρωματικό υλικό που τείνει να αντικαταστήσει το κόντρα πλακέ τα τελευταία χρόνια λόγω των εξαιρετικών του ιδιοτήτων. Κατασκευάζεται από φύλλα χαρτιού με ειδικές κυτταρικές επικαλύψεις που εμποτίζονται σε φαινολικές ρητίνες και στη συνέχεια συγκολλούνται σε θερμή πρέσα. Οι μηχανικές του ιδιότητες καθώς και η διάρκεια ζωής του είναι ανώτερες από αυτές του κόντρα πλακέ. Δεν στρεβλώνει, δεν μεταβάλλει τις διαστάσεις του, έχει μεγάλη αντοχή στο κάψιμο και στα καθαριστικά και χαράσσεται πολύ δύσκολα. Επίσης το H.P.L. παρουσιάζει αυξημένη αντοχή στην υπεριώδη ακτινοβολία διατηρώντας σταθερό το χρώμα του στην πάροδο του χρόνου. Αλλά η σημαντικότερη ιδιότητα του είναι ανθεκτικότητα στη δημιουργία βακτηριδίων και μικροοργανισμών στην επιφάνεια του. Η εξωτερική του επιφάνεια περιέχει έναν χημικό παράγοντα (micro plus) ο οποίος προστίθεται κατά την παραγωγή και χρησιμοποιείται για την προστασία από τα βακτηρίδια. Γαλβανισμένοι χάλυβες Όλα τα μεταλλικά στοιχεία θα αποτελούνται από γαλβανισμένους χαλύβδινους σωλήνες θερμής εξέλασης, ποιότητας St 37.2 κατά DIN και ελάχιστου πάχους 2mm. Ο χάλυβας αυτής της κατηγορίας είναι ένα κράμα σιδήρου με άνθρακα, μαγνήσιο, φώσφορο και θείο σε μικρές ποσότητες. Η συγκεκριμένη κατηγορία χάλυβα έχει αυξημένες μηχανικές ιδιότητες και χρησιμοποιείται κυρίως για την κατασκευή πλοίων και γεφυρών. Η προστασία της επιφάνειας από τη διάβρωση γίνεται μέσω του γαλβανισμού, δηλαδή της εμβάπτισης ή της ηλεκτρόλυσης του μετάλλου με ένα μείγμα ψευδαργύρου με σκοπό τη δημιουργία μίας επιφανειακής στρώσης οξειδίου του ψευδαργύρου. Η επιφάνεια αυτή προστατεύει το μέταλλο από τη διάβρωση μη επιτρέποντας της να προσχωρήσει στο εσωτερικό του. Πέραν των εξαιρετικών του αντοχών στις καιρικές συνθήκες, ο γαλβανισμένος χάλυβας παρέχει ένα άρτιο αισθητικό αποτέλεσμα ενώ είναι και ανακυκλώσιμος. Λαμαρίνες Όπου απαιτείται η χρήση μεταλλικών επιφανειών θα χρησιμοποιούνται είτε λαμαρίνες θερμής έλασης St37.2 κατά DIN 1541 πάχους 3mm και άνω, είτε λαμαρίνες ψυχρής έλασης St12.3 κατά DIN 1543 πάχους μικρότερου από 2mm. Αλυσίδες Οι αλυσίδες θα είναι φτιαγμένες από γαλβανισμένο χάλυβα τύπου DIN 766, πάχους 6mm με μικρό διάκενο για να αποφεύγεται η παγίδευση δαχτύλων. Έχουν μεγάλη αντοχή σε διάβρωση ενώ το μέγιστο φορτίο που μπορούν να φέρουν ανέρχεται στα 400 κιλά. Βίδες και μεταλλικοί σύνδεσμοι Τα υλικά που θα χρησιμοποιηθούν για την συνδεσμολογία των παιχνιδιών (βίδες, γωνίες, βαγονέτα κ.α.) θα κατασκευάζονται από ανοξείδωτα ή γαλβανισμένα μέταλλα. Θα έχουν μεγάλη αντοχή στη διάβρωση και στις καιρικές συνθήκες. Για την επιλογή των διαστάσεων και των διατομών των στοιχείων σύνδεσης θα λαμβάνονται υπ όψιν τα φορτία που ασκούνται σε κάθε περίπτωση. Βαφές μετάλλων Όλα τα μεταλλικά στοιχεία θα είναι βαμμένα με πολυεστερικές βαφές πούδρας δύο στρώσεων. Αυτή η τεχνική βαφής εξασφαλίζει μεγαλύτερη διάρκεια ζωής στα μέταλλα προσθέτοντας ένα επιπλέον προστατευτικό στρώμα στην 35

36 επιφάνεια. Ακόμη και στην περίπτωση που η επιφάνεια της επικάλυψης του χρώματος σπάσει και διαπεραστεί από αέρα και υγρασία, το στρώμα ψευδαργύρου εξακολουθεί να προστατεύει το χάλυβα. Η επισκευή των τυχόν ρωγμών της επιφάνειας είναι πολύ πιο εύκολη από την επισκευή αντικειμένων που η βάση τους έχει διαβρωθεί. Επίσης, αυτός ο τρόπος βαφής δίνει ένα καλύτερο αισθητικό αποτέλεσμα με πολλές χρωματικές επιλογές. Βαφές ξυλείας Τα ξύλα που θα χρησιμοποιηθούν στις κατασκευές θα εμβαπτιστούν σε ειδικό συντηρητικό ξύλου για εξωτερική χρήση σε μορφή διαλύματος. Πριν από αυτή τη διαδικασία θα έχει ολοκληρωθεί η επεξεργασία του ξύλου, δηλαδή θα έχουν συμπληρωθεί οι διαδικασίες κοπής και τρυπήματος. Μετά τον εμποτισμό η ξυλεία θα αποθηκεύεται για τουλάχιστον επτά ημέρες ώστε να επέλθει φυσική ξήρανση και συγκράτηση των συστατικών του διαλύματος. Στην συνέχεια θα γίνεται ο χρωματισμός του ξύλου στην απόχρωση επιλογής του πελάτη και η διαδικασία ολοκληρώνεται με εφαρμογή προστατευτικού στρώματος διάφανου βερνικιού. Τα χρώματα και τα βερνίκια που χρησιμοποιούνται για την βαφή θα είναι μη τοξικά, δεν θα περιέχουν βαρέα μέταλλα, θα προστατεύουν από τις υπεριώδεις ακτίνες και θα είναι σύμφωνα με το πρότυπο EN Καθίσματα κούνιας Τα καθίσματα που θα χρησιμοποιηθούν στις κούνιες, τόσο των παίδων όσο και των νηπίων, θα είναι κατασκευασμένα από καουτσούκ με πυρήνα αλουμινίου για την ενίσχυση της σταθερότητας τους. Το καουτσούκ, είτε φυσικό είτε συνθετικό, είναι ένα αδρανές υλικό που δεν μεταβάλλει τη δομή του για μεγάλο χρονικό διάστημα με εξαιρετική αντοχή στις καιρικές συνθήκες. Έχει μεγάλη απορροφητικότητα κρούσεων προστατεύοντας τα παιδιά από επώδυνα χτυπήματα. Καλύμματα βιδών και πλαστικά εξαρτήματα Όλες οι βίδες και τα εξαρτήματα σύνδεσης των επιμέρους κομματιών θα είναι επικαλυμμένα με ειδικά διαμορφωμένες τάπες από πολυπροπυλένιο (ΡΡ). Το πολυπροπυλένιο είναι ένα θερμοπλαστικό πολυμερές εντελώς άοσμο και άχρωμο με μεγάλη αντοχή στην υπεριώδη ακτινοβολία και σε αντίξοες καιρικές συνθήκες. Είναι πλήρως ανακυκλώσιμο ενώ έχει πολύ μικρό ενεργειακό αποτύπωμα, δηλαδή απαιτείται μικρή ποσότητα ενέργειας για την παραγωγή του. Σχοινιά Τα σχοινιά θα έχουν πάχος 16mm και θα αποτελούνται από συρματόσχοινο επικαλυμμένο με πολυπροπυλένιο. Τα σχοινιά θα είναι κατασκευασμένα ώστε να μην χαλαρώνουν και να μην ξεπλέκονται με την πάροδο του χρόνου. Η εξωτερική επιφάνεια έχει μεγάλη αντοχή σε φθορές, ηλιακή ακτινοβολία και καιρικές συνθήκες. Το πολυπροπυλένιο είναι απολύτως ασφαλές και ακίνδυνο για την υγεία των παιδιών. Τσιμέντα Τα τσιμέντα θα είναι αρίστης ποιότητας που θα φέρουν βεβαίωση ποιότητας ΕΝ197-1 CEI^ IV/B(P-W) 32,5N και την σήμανση CE (απο τον ΕΛΟΤ Κοινοποιημένο φορέα στην Ευρωπαική ένωση 0365), θα είναι πρόσφατης παραγωγής και θα φέρουν καταφανή τα σήματα του εργοστασίου παραγωγής, επίσης δεν θα πρέπει να περιέχουν όγκους ή βώλους από τσιμέντο που σκληρύνθηκε. Αμμοχάλικο Το αμμοχάλικο θα πρέπει να διαθέτει σήμα συμμόρφωσης CE, σύμφωνα με το Πρότυπο ΕΝ 12620:2002 και επιπλέον να ικανοποιεί τις απαιτήσεις του 36

37 Κανονισμού Τεχνολογίας Σκυροδέματος. Σήμανση Ο εξοπλισμός κατά τη παράδοση του θα φέρει ειδικό καρτελάκι με όλες τις απαραίτητες πληροφορίες που απαιτούνται από τη νομοθεσία. Σχεδιασμός Τεκμηρίωση Όλα τα όργανα θα πρέπει να έχουν σχεδιαστεί ακολουθώντας τις προδιαγραφές του Ευρωπαϊκού Προτύπου ΕΝ1176:2008 για την ασφάλεια των παιδικών χαρών. Κατά την παράδοσή του ο εξοπλισμός θα συνοδεύεται από όλα τα απαραίτητα έγγραφα (κατασκευαστικά σχέδια, σήμα συμμόρφωσης με το ΕΝ1176:2008, εγχειρίδιο θεμελίωσης, εγχειρίδιο συντήρησης και εγχειρίδιο τοποθέτησης του οργάνου) που απαιτούνται από τη νομοθεσία. Παραγωγή Σε όλες τις διαδικασίες παραγωγής και τοποθέτησης των οργάνων θα τηρούνται τα: Πρότυπο ΕΝ 1176:2008/1-7 για τους εξοπλισμούς παιδοτόπων, Σύστημα ISO 9001:2008 για τη διαχείριση ποιότητας, Σύστημα ISO 14001:2004 για την περιβαλλοντική διαχείριση. Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ, Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ ΓΕΩΡΓΙΑΔΗΣ ΕΥΣΤΡΑΤΙΟΣ 37

38 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια τοποθέτηση εξοπλισμού για την αναβάθμιση παιδικών χαρών του δήμου Λαγκαδά» ΣΤ. ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ Άρθρο 1 Αντικείμενο προμήθειας Η παρούσα συγγραφή υποχρεώσεων αφορά την αναβάθμιση πέντε (5) υφιστάμενων παιδικών χαρών στο Δήμο Λαγκαδά, με την προμήθεια και τοποθέτηση νέου εξοπλισμού για να μπορέσουν να πάρουν το ειδικό σήμα πιστοποίησης καταλληλότητας λειτουργίας τους. Η προϋπολογισθείσα δαπάνη για την προμήθεια ανέρχεται στο ποσό των ,80 συμπεριλαμβανομένου του Φ.Π.Α. 24% και θα βαρύνει τον κωδικό εξόδων που θα ορίσει η Οικονομική Υπηρεσία του Δήμου, του εγκεκριμένου προϋπολογισμού οικονομικού έτους Οι κρατήσεις υπέρ τρίτων βαρύνουν τον Ανάδοχο, ο δε Φ.Π.Α. το Δημόσιο, σύμφωνα με την κείμενη νομοθεσία. Άρθρο 2 Ισχύουσες διατάξεις 1. Του Ν. 4412/2016 (ΦΕΚ 147/τ.Α/ ) «Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών (προσαρμογή στις Οδηγίες 2014/24/ΕΕ και 2014/25/ΕΕ)» όπως τροποποιήθηκε και ισχύει 2. Του Ν. 3852/2010 (ΦΕΚ 87/τ.Α/ ) «Νέα Αρχιτεκτονική της Αυτοδιοίκησης και της Αποκεντρωμένης Διοίκησης Πρόγραμμα Καλλικράτης». 3. Του Ν. 3463/2006 (ΦΕΚ 114/τ.Α/ «Κύρωση του Κώδικα Δήμων και Κοινοτήτων». 4. Του Ν. 4013/2011, (ΦΕΚ 204/τ.Α/ ) «Σύσταση Ενιαίας Ανεξάρτητης Αρχής Δημοσίων Συμβάσεων και Κεντρικού Ηλεκτρονικού Μητρώου Δημοσίων Συμβάσεων». 38
