3 AL 590 Φανταστείτε μια πόρτα..την έχουμε! Σύστημα ALUMINCO 590 Θερμομονωτικό Σύστημα για κύριες εισόδους, υψηλή θερμομόνωση στεγάνωση και ασφάλεια. ΠΕΡΙΓΡΑΦΗ 1. Αδιάρρηκτος ηλεκτρονικός κύλινδρος με ελάχιστες πιθανότητες αντιγραφής και καταγραφέας όλων των κινήσεων. Δεν είναι απαραίτητη η τροφοδοσία του αφού είναι αυτόνομος. 2. Ειδική αντικλεπτική κλειδαριά 3 σημείων. Κλειδώνει αυτόματα με το κλείσιμο της πόρτας. Δέχεται αυτόματο τηλεχειριστήριο. Φέρει ειδικούς αντικλεπτικούς γάντζους ασφαλείας. Δέχεται εσωτερικά στην πόρτα παροχή ρεύματος χωρίς ανάγκη εξωτερικής τροφοδοσίας. 3. Ειδικό σύστημα αναγνώρισης δακτυλικών αποτυπωμάτων.

Δεν είναι απαραίτητη η τροφοδοσία του αφού είναι αυτόνομος. 2. Ειδική αντικλεπτική κλειδαριά 3 σημείων. Κλειδώνει αυτόματα με το κλείσιμο της πόρτας.

4 AL kürzbar kürzbar Motorkasten EAV (optional) D (173)

5 AL 590 Διπλή υάλωση Double glazing Λάστιχο τζαμιού Glazing gasket (EA ) Πηχάκι Clip ( ) Πολυαμίδια 16mm Polyamide 16mm Γωνιά συνδέσεως Joint corner (ΕΑ Κ) Φύλλο Shash ( ) Γωνία Ευθυγραμμίσεως Alignment corner (ΕΑ ) Λάστιχο φύλλου Gasket for sash (EA ) Κάσα Frame ( ) Γωνία προσθήκης Additional corner (EA P) Γωνία συνδέσεως joint CORNER (EA U) Τεχνικά χαρακτηριστικά συστήματος AL590 Technical characteristics of AL590 system Διαστάσεις φύλλου: ύψος 93χιλ. και πλάτος 64,95χιλ. Διαστάσεις κάσας: ύψος 70,5χιλ. και πλάτος 64,95χιλ. Δυνατότητα υάλωσης: 25,9χιλ.- 45,4χιλ. Πολυαμίδια: Γερμανικής κατασκευής (Technoform Bautec) 16χιλ. στο φύλλο και 16mm στη κάσα. Δυνατότητα κατασκευών:κύρια είσοδος μονόφυλλη Κύρια είσοδος με σταθερό Ειδικός σχεδιασμός για αντοχή και για αποφυγή νευρων κατά τη διέλαση. Sash dimensions: 93mm height and 64,95mm width Frame dimensions: 70,5mm height and 64,95mm width Glass thickness: 25,9mm - 45,4mm Polyamides: (Technoform Bautec) 16mm polyamide in sash and 16mm polyamide in frame Constructions: Main entrance with one leave Main entrance with fixed frame 3

(EA520-159U) Τεχνικά χαρακτηριστικά συστήματος AL590 Technical characteristics of AL590 system Διαστάσεις φύλλου: ύψος 93χιλ. και πλάτος 64,95χιλ. Διαστάσεις κάσας: ύψος 70,5χιλ. και πλάτος 64,95χιλ. Δυνατότητα υάλωσης: 25,9χιλ.

6 AL 590 Πάνελ Panel Πηχάκι Clip ( ) Πολυαμίδια 14mm Polyamide 14mm Γωνιά συνδέσεως Joint corner (ΕΑ Κ) Φύλλο Shash ( ) Πολυαμίδια 16mm Polyamide 16mm Λάστιχο φύλλου Gasket for sash (EA ) Κάσα Frame ( ) Γωνία συνδέσεως joint CORNER (EA U) Τεχνικά χαρακτηριστικά συστήματος AL590 Technical characteristics of AL590 system Διαστάσεις φύλλου: ύψος 91χιλ. και πλάτος 64,95χιλ. Διαστάσεις κάσας: ύψος 70,5χιλ. και πλάτος 64,95χιλ. Δυνατότητα υάλωσης: 25,9χιλ.- 45,4χιλ. Πολυαμίδια: Γερμανικής κατασκευής (Technoform Bautec) 14χιλ. στο φύλλο και 16mm στη κάσα. Δυνατότητα κατασκευών:κύρια είσοδος μονόφυλλη Κύρια είσοδος με σταθερό Sash dimensions: 91mm height and 64,95mm width Frame dimensions: 70,5mm height and 64,95mm width Glass thickness:25,9mm -45,4mm Polyamides: (Technoform Bautec) 14mm polyamide in sash and 16mm polyamide in frame Constructions: Main entrance with one leave Main entrance with fixed frame 4

και πλάτος 64,95χιλ. Διαστάσεις κάσας: ύψος 70,5χιλ. και πλάτος 64,95χιλ. Δυνατότητα υάλωσης: 25,9χιλ.- 45,4χιλ. Πολυαμίδια: Γερμανικής κατασκευής (Technoform Bautec) 14χιλ.

7 AL PAT ΠΟΡΤΑ ΕΙΣΟΔΟΥ ΜΕ ΣΤΑΘΕΡΟ 5

8 AL 590 ΕΣΩΤΕΡΙΚΑ ΑΝΟΙΓΟΜΕΝΟ ΕΞΩΤΕΡΙΚΑ ΑΝΟΙΓΟΜΕΝΟ ΦΥΛΛΟ ΠΟΡΤΑΣ ΜΕ ΠΡΟΣΘΕΤΟ ΠΡΟΦΙΛ 6

9 AL 590 code: ΚΑΣΑ ΠΟΡΤΑΣ code: ΚΑΣΑ ΠΟΡΤΑΣ ΠΡΟΣ ΤΑ ΕΞΩ 7

10 AL 590 code: ΦΥΛΛΟ ΠΟΡΤΑΣ code: ΦΥΛΛΟ ΠΟΡΤΑΣ ΠΡΟΣ ΤΑ ΕΞΩ 8 code: ΦΥΛΛΟ ΠΟΡΤΑΣ ΓΙΑ ΠΑΝΕΛ code: ΦΥΛΛΟ ΠΟΡΤΑΣ ΠΡΟΣ ΤΑ ΕΞΩ ΓΙΑ ΠΑΝΕΛ

11 AL 590 code: ΠΡΟΣΘΗΚΗ ΦΥΛΛΟΥ ΓΙΑ /211 code: ΣΥΝΔΕΤΙΚΟ ΚΑΣΩΝ code: ΠΡΟΣΘΗΚΗ ΦΥΛΛΟΥ ΓΙΑ /211 code: ΠΡΟΣΘΗΚΗ ΦΥΛΛΟΥ ΓΙΑ /212 ΚΑΠΑΚΙ code: ΠΡΟΣΘΗΚΗ ΦΥΛΛΟΥ ΓΙΑ /212 code: ΣΥΝΔΕΣΜΟΣ ΕΝΙΣΧΥΤΙΚΟ 9

590-903 - ΠΡΟΣΘΗΚΗ ΦΥΛΛΟΥ ΓΙΑ 590-202/212 ΚΑΠΑΚΙ 205-902 code: 590-904

12 10 AL 590

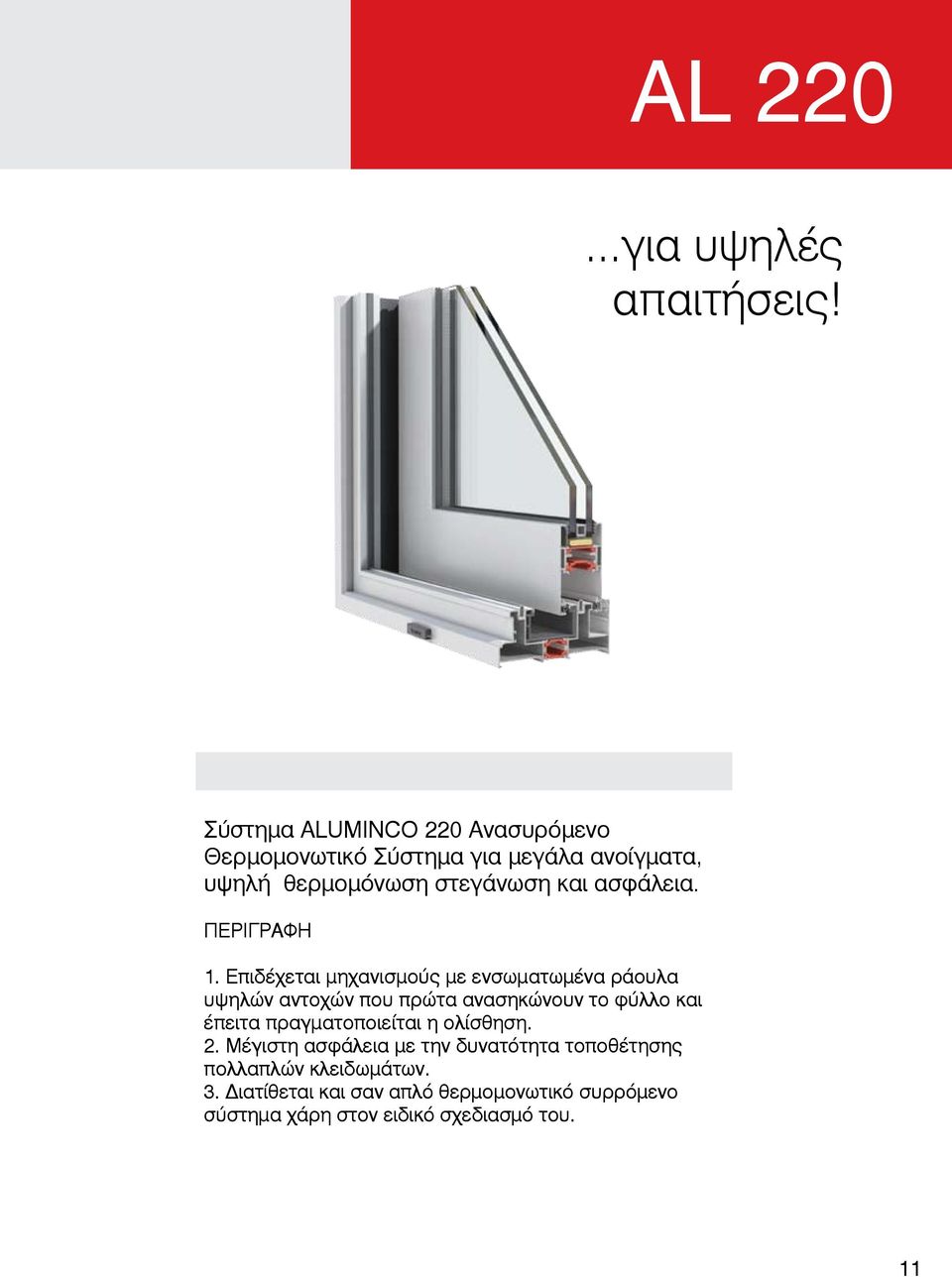

13 AL για υψηλές απαιτήσεις! Σύστημα ALUMINCO 220 Ανασυρόμενο Θερμομονωτικό Σύστημα για μεγάλα ανοίγματα, υψηλή θερμομόνωση στεγάνωση και ασφάλεια. ΠΕΡΙΓΡΑΦΗ 1. Επιδέχεται μηχανισμούς με ενσωματωμένα ράουλα υψηλών αντοχών που πρώτα ανασηκώνουν το φύλλο και έπειτα πραγματοποιείται η ολίσθηση. 2. Μέγιστη ασφάλεια με την δυνατότητα τοποθέτησης πολλαπλών κλειδωμάτων. 3. Διατίθεται και σαν απλό θερμομονωτικό συρρόμενο σύστημα χάρη στον ειδικό σχεδιασμό του. 11

14 AL 220 Διπλή υάλωση Double glazing Λάστιχο τζαμιού Glazing gasket (EA ) Πολυαμίδια 32mm Polyamide 32mm Γωνιά συνδέσεως Joint corner Φύλλα Sash ( ) Γωνία Ευθυγραμμίσεως Alignment corner Ράουλο μηχανισμού Mechanism roller Βουρτσάκι Brush Διπλός Οδηγός Double rail ( ) Γωνία συνδέσεως Joint corner Τάκος στεγάνωσης Central plug Αλουμινένιος οδηγός Aluminium rail ES Kάλυμα οδηγού Rail cover (ES ) Πολυαμίδια 24mm Polyamide 24mm Τάπα νεροχύτη Plastic drainage cover cap EA Τεχνικά χαρακτηριστικά συστήματος AL220 Διαστάσεις φύλλου: α)ύψος 88,5χιλ. και πλάτος 45χιλ.,β) ύψος 78χιλ. και πλάτος 45χιλ. Διαστάσεις διπλού οδηγού: ύψος 48,9χιλ. και πλάτος 115χιλ. Διαστάσεις τριπλού οδηγού (τζάμι - σήτα - πατζούρι): ύψος 48,9χιλ. και πλάτος 146 χιλ. Διαστάσεις τριπλού οδηγού (επάλληλο με σήτα): ύψος 48,9χιλ. και πλάτος 154,4 χιλ. Δυνατότητα υάλωσης: 26χιλ.- 32χιλ. Απόσταση αξόνων κύλησης: 61χιλ. Πολυαμίδια: Γερμανικής κατασκευής (Technoform) 32χιλ. στο φύλλο και 24mm στον οδηγό. Οδηγός Αλουμινίου: Διάμετρος 5χιλ. Δυνατότητα κατασκευών: Επάλληλο, επάλληλο με σήτα, επάλληλο με σταθερό καθώς και χωνευτό Technical characteristics of AL220 system Sash dimensions:a) 88,5mm height and 45mm width, b) 78mm height and 45mm width Double rail dimensions: 48,9mm height and 115mm width Triple rail dimensions (glazing - screen - shutter): 48,9mm height and 146mm width Triple rail dimensions (over-lapping with screen): 48,9mm height and 154,4mm width Glass thickness: 26mm - 32mm Distance between sliding axis: 61mm Polyamides: (Ensinger insulbar)16mm polyamide in sash and 32mm polyamide in rail Aluminium rail: 5mm diameter Constructions: Overlapping, overlapping with screen, overlapping with fixed part or not is possible to be constructed.

οδηγού Rail cover (ES250-411) Πολυαμίδια 24mm Polyamide 24mm Τάπα νεροχύτη Plastic drainage cover cap EA 410-836 12 Τεχνικά χαρακτηριστικά συστήματος AL220 Διαστάσεις φύλλου: α)ύψος 88,5χιλ.

15 AL 220 ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΕΠΑΛΛΗΛΟΥ ΣΥΡΟΜΕΝΟΥ 13

16 AL ΟΡΙΖΟΝΤΙΑ - ΚΑΘΕΤΗ ΤΟΜΗ ΔΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ

17 AL 220 ΚΑΘΕΤΗ ΤΟΜΗ ΕΠΑΛΛΗΛΟΥ ΜΕ ΣΙΤΑ 15

18 AL 220 ΚΑΘΕΤΗ ΤΟΜΗ ΧΩΝΕΥΤΟΥ ΜΕ ΣΙΤΑ ΚΑΙ ΠΑΤΖΟΥΡΙ 16

19 AL 220 code: ΦΥΛΛΟ ΜΙΚΡΟ code: ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ code: ΦΥΛΛΟ ΣΙΤΑΣ code: ΦΥΛΛΟ ΜΕΓΑΛΟ 17

20 AL 220 code: ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΣΤΑΘΕΡOY code: ES ΠΟΛΥΑΜΙΔΙΟ ΦΥΛΛΟΥ - ΓΑΝΤΖΟΥ code: ΓΑΝΤΖΟΣ code: ΓΑΝΤΖΟΣ code: ΜΠΙΝΙ ΦΥΛΛΩΝ code: ΜΠΙΝΙ ΠΑΤΖΟΥΡΙΟΥ 18

220-300 - ΓΑΝΤΖΟΣ code: 220-301 - ΓΑΝΤΖΟΣ code:

21 AL 220 code: ΔΙΠΛΟΣ ΟΔΗΓΟΣ code: ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ (ΕΠΑΛΛΗΛΟ ΜΕ ΣΙΤΑ ) code: ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ (ΤΖΑΜΙ - ΣΙΤΑ - ΠΑΝΤΖΟΥΡΙ) 19

22 AL 220 ΑΝΑΣΗΚΩΜΕΝΟ ΣΥΣΤΗΜΑ (ΔΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ) ΑΠΑΡΑΙΤΗΤΑ ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΑΣΚΕΥΗΣ No Ποσότ./φύλλα Περιγραφή 1 - ΝΤΙΖΑ ΣΥΝΔΕΣΗΣ 2 6 ΚΛΕΙΔΩΜΑΤΑ 3 2 ΣΥΝΔΕΣΜΟΣ ΣΠΑΝΙΟΛΕΤΑΣ ΚΑΙ ΝΤΙΖΑΣ 4 2 ΣΠΑΝΙΟΛΕΤΑ 5 2 ΣΕΤ ΔΙΠΛΩΝ ΡΑΟΥΛΩΝ 6 2 ΑΜΟΡΤΙΣΕΡ 7 1 ΤΑΚΟΣ ΑΝΑΣΗΚΩΜΕΝΟΥ (ΣΕΤ) 8 2 ΤΑΠΕΣ ΝΕΡΟΧΥΤΗ 9 16 ΓΩΝΙΕΣ ΕΥΘΥΓΡΑΜΜΙΣΗΣ 10 8 ΓΩΝΙΑ ΣΥΝΔΕΣΗΣ ΦΥΛΛΟΥ 11 4 ΓΩΝΙΑ ΣΥΝΔΕΣΗΣ ΟΔΗΓΟΥ 20

23 AL 220 ΑΠΛΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΡΟΜΕΝΟ ΣΥΣΤΗΜΑ (ΔΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ) ΑΠΑΡΑΙΤΗΤΑ ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΑΣΚΕΥΗΣ No Ποσότ./φύλλα Περιγραφή 1 - ΝΤΙΖΑ ΣΥΝΔΕΣΗΣ 2 6 ΚΛΕΙΔΩΜΑΤΑ 3 2 ΣΥΝΔΕΣΜΟΣ ΣΠΑΝΙΟΛΕΤΑΣ ΚΑΙ ΝΤΙΖΑΣ 4 2 ΣΠΑΝΙΟΛΕΤΑ 5 4 ΔΙΠΛΑ ΡΑΟΥΛΑ 6 2 ΑΜΟΡΤΙΣΕΡ (ΣΕΤ) 7 1 ΤΑΚΟΣ (ΑΝΩ-ΚΑΤΩ) 8 2 ΤΑΠΕΣ ΝΕΡΟΧΥΤΗ 9 16 ΓΩΝΙΕΣ ΕΥΘΥΓΡΑΜΜΙΣΗΣ 10 8 ΓΩΝΙΑ ΣΥΝΔΕΣΗΣ ΦΥΛΛΟΥ 11 4 ΓΩΝΙΑ ΣΥΝΔΕΣΗΣ ΟΔΗΓΟΥ 21

24 AL για υψηλές απαιτήσεις! Σύστημα ALUMINCO 250 Ανασυρόμενο Θερμομονωτικό Σύστημα για μεγάλα ανοίγματα, υψηλή θερμομόνωση στεγάνωση και ασφάλεια. ΠΕΡΙΓΡΑΦΗ 1. Επιδέχεται μηχανισμούς με ενσωματωμένα ράουλα υψηλών αντοχών που πρώτα ανασηκώνουν το φύλλο και έπειτα πραγματοποιείται η ολίσθηση. 2. Μέγιστη ασφάλεια με την δυνατότητα τοποθέτησης πολλαπλών κλειδωμάτων. 3. Διατίθεται ειδική πλαστική τάπα που εξασφαλίζει την απόλυτη σταθερότητα του κουφώματος όταν αυτό είναι κλειστό. 4. Στην γκάμα των προφίλ υπάρχει ενισχυτικό προφίλ για μεγάλες διαστάσεις. 22

25 AL 250 Τεχνικά χαρακτηριστικά συστήματος AL250 Technical characteristics of AL250 system Διαστάσεις φύλλου: ύψος 99,4χιλ. και πλάτος 63,3χιλ. Διαστάσεις μονού οδηγού: ύψος 53χιλ. και πλάτος 72χιλ. Διαστάσεις διπλού οδηγού: ύψος 53χιλ. και πλάτος 151,2 χιλ. Δυνατότητα υάλωσης: 22,3χιλ.- 49,8χιλ. Απόσταση αξόνων κύλησης: 79,3χιλ. Πολυαμίδια: Γερμανικής κατασκευής (Ensinger insulbar) 16χιλ. στο φύλλο και 24mm στον οδηγό. Οδηγός Αλουμινίου: Διάμετρος 5χιλ. Δυνατότητα κατασκευών: Επάλληλο, επάλληλο με σταθερό καθώς και χωνευτό Sash dimensions: 99,4mm height and 63,3mm width Single rail dimensions: 53mm height and 72mm width Double rail dimensions: 53mm height and 151,2mm width Glass thickness: 22,3mm - 49,8mm Distance between sliding axis: 79,3mm Polyamides: (Ensinger insulbar) 16mm polyamide in sash and 24mm polyamide in rail Aluminium rail: 5mm diameter Constructions: Overlapping,οverlapping sashes with fixed part or not is possible to be constructed. 23

26 AL 250 ΔΙΦΥΛΛΟ ΕΠΑΛΛΗΛΟ 24

27 AL 250 ΕΠΑΛΛΗΛΟ ΜΕ ΣΗΤΑ 25

28 AL ,3 106,9 ΔΙΦΥΛΛΟ ΕΠΑΛΛΗΛΟ - ΤΟΜΗ ΓΑΤΖΟΥ 26

29 AL 250 code: ΜΟΝΟΣ ΟΔΗΓΟΣ code: ΔΙΠΛΟΣ ΟΔΗΓΟΣ code: ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΕΠΑΛΛΗΛΟ ΜΕ ΣΙΤΑ 27

30 AL 250 code: ΦΥΛΛΟ code: ΤΑΦ 28 code: ΓΑΤΖΟΣ code: ΜΠΙΝΙ

31 AL

32 30 AL 250

33 AL 250 HAUTAU HS 300 Max ΒΑΡΟΣ kg Max ΠΛΑΤΟΣ mm Max ΥΨΟΣ mm 300kg 400kg ΠΑΡΑΘΥΡΟ ( ) ΠΟΡΤΑ ΜΕ ΤΗΝ ΠΡΟΣΘΗΚΗ ΖΕΥΓΟΥΣ ΕΞΤΡΑ ΡΑΟΥΛΩΝ 31

34 32 AL 250
