1 Σειρά ZQ500 Φορητοί εκτυπωτές Οδηγός ταχείας έναρξης 2014, ZIH Corp. Απρίλιος 2014

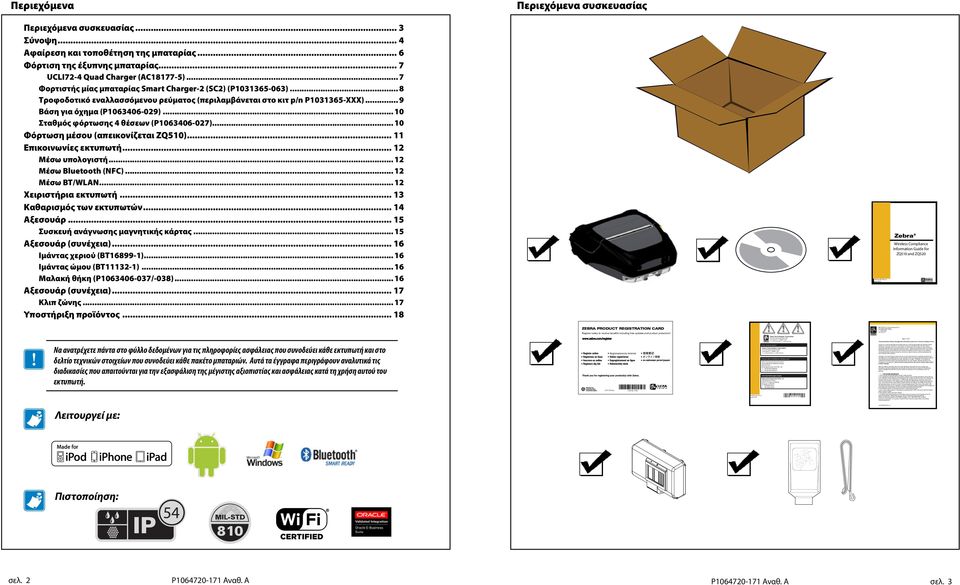

2 AA Rev. B August Half Day Road, Suite 500 Lincolnshire, IL USA T: or Half Day Road, Suite 500 Lincolnshire, IL USA T: or In Europe, Africa, the Middle East, and India contact: P107xxxx-001 Rev. A March Corporate Woods Parkway Vernon Hills, IL USA T: F: May 31, 2011 Technical Bulletin: Battery Management and Safety Practices for Lithium Ion Battery Packs Lithium ion (Li-Ion) technology is the state-of-the-art in DC energy storage and has been widely adopted to meet user demand for more power and longer operating times. No other battery technology available at this time allows Zebra to meet market and competitive requirements for operating times and label capacity for thermal printers. Zebra actively monitors the Li-Ion battery technology industry and we have become aware of published concerns about Li-Ion batteries, including batteries for laptop computers, cell phones, digital cameras, wireless speakerphones and numerous other products. Although Li-Ion technology is state-of-the-art, its use does come with a tradeoff: the design and manufacture of Li-Ion batteries has not yet reached a level that guarantees performance under all circumstances and that batteries will never overheat or out-gas. Therefore, it is important to understand and follow proper and safe practices for the use, storage, disposal; handling; and charging of Li-Ion batteries. Failure to follow safe practices may result in bodily injury and/or property damage. While our battery manufacturers have made significant improvements from a design and manufacturing process perspective, we strongly recommend that you implement the following battery management practices to further reduce any residual risk of overheating and/or outgassing: I. Use, Storage and Disposal 1. Only use genuine Zebra battery packs in Zebra printers. 2. Our experience indicates that the incidence of failure may increase with battery service life due to the stresses of daily charging and discharging. We strongly recommend that Li-Ion batteries be replaced after one year s daily service, or 600 charge-discharge cycles, whichever occurs first. 3. In the unused state, a Li-Ion battery pack may become unstable if the voltage drops below 4.6 volts. The printer will shut down before a battery reaches this voltage, but a battery may further self discharge below 4.6 volts if it is left in the discharged state for more than a few weeks. We recommend periodic use of a voltmeter to check such batteries before recharging. If the voltage of any battery pack drops below 4.6 volts, the battery pack should be discarded. 4. Keep battery packs and chargers away from combustible materials. 5. Do not store battery packs in temperatures exceeding 60ºC/140ºF and do not store the battery packs in direct sunlight. 6. Keep battery packs away from children. 7. Promptly and properly dispose of used battery packs according to local regulations for the disposal of batteries. Before disposal, you should insulate the terminals with tape. Zebra voluntarily participates in the RBRC program. Call BATTERY in North America for information on recycling. Outside of North America, please follow local battery recycling guidelines. AA Rev. C Περιεχόμενα Περιεχόμενα συσκευασίας Περιεχόμενα συσκευασίας... 3 Σύνοψη... 4 Αφαίρεση και τοποθέτηση της μπαταρίας... 6 Φόρτιση της έξυπνης μπαταρίας... 7 UCLI72-4 Quad Charger (AC )... 7 Φορτιστής μίας μπαταρίας Smart Charger-2 (SC2) (P )... 8 Τροφοδοτικό εναλλασσόμενου ρεύματος (περιλαμβάνεται στο κιτ p/n P XXX)... 9 Βάση για όχημα (P ) Σταθμός φόρτωσης 4 θέσεων (P ) Φόρτωση μέσου (απεικονίζεται ZQ510) Επικοινωνίες εκτυπωτή Μέσω υπολογιστή Μέσω Bluetooth (NFC) Μέσω BT/WLAN Χειριστήρια εκτυπωτή Καθαρισμός των εκτυπωτών Αξεσουάρ Συσκευή ανάγνωσης μαγνητικής κάρτας Αξεσουάρ (συνέχεια) Ιμάντας χεριού (BT ) Ιμάντας ώμου (BT ) Μαλακή θήκη (P /-038) Αξεσουάρ (συνέχεια) Κλιπ ζώνης Υποστήριξη προϊόντος Zebra Wireless Compliance Information Guide for ZQ510 and ZQ520 ZEBRA PRODUCT REGISTRATION CARD Register today to receive beneftis including free updates and product protection! Να ανατρέχετε πάντα στο φύλλο δεδομένων για τις πληροφορίες ασφάλειας που συνοδεύει κάθε εκτυπωτή και στο δελτίο τεχνικών στοιχείων που συνοδεύει κάθε πακέτο μπαταριών. Αυτά τα έγγραφα περιγράφουν αναλυτικά τις διαδικασίες που απαιτούνται για την εξασφάλιση της μέγιστης αξιοπιστίας και ασφάλειας κατά τη χρήση αυτού του εκτυπωτή. Registrazione via internet 2013 ZIH Corp. In the Americas contact: Zebra Technologies Corporation Zebra Technologies Corporation Zebra Technologies Europe Limited Dukes Meadow, Millboard Road Bourne End Buckinghamshire SL8 5XF, UK T: +44 (0) F: +44 (0) Robinson Road #06-01 Parakou Building Singapore T: F: AA Λειτουργεί με: Πιστοποίηση: IP 54 MIL-STD 810 σελ. 2 σελ. 3

com May 31, 2011 Technical Bulletin: Battery Management and Safety Practices for Lithium Ion Battery Packs Lithium ion (Li-Ion) technology is the state-of-the-art in DC energy storage and has been

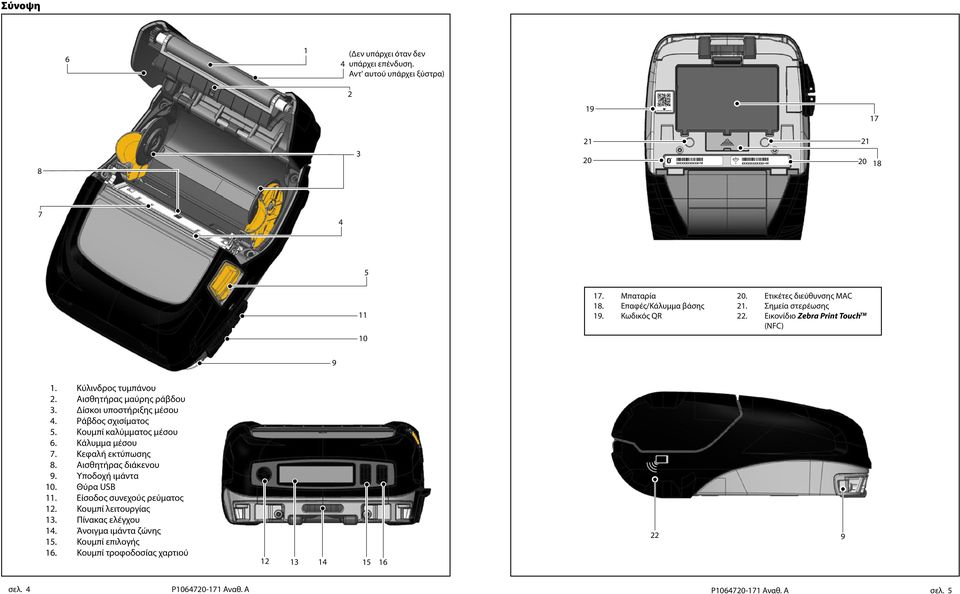

3 Σύνοψη (Δεν υπάρχει όταν δεν υπάρχει επένδυση. Αντ' αυτού υπάρχει ξύστρα) XXXXXXXXXXXX +M Μπαταρία 18. Επαφές/Κάλυμμα βάσης 19. Κωδικός QR 20. Ετικέτες διεύθυνσης MAC 21. Σημεία στερέωσης 22. Εικονίδιο Zebra Print Touch TM (NFC) 9 1. Κύλινδρος τυμπάνου 2. Αισθητήρας μαύρης ράβδου 3. Δίσκοι υποστήριξης μέσου 4. Ράβδος σχισίματος 5. Κουμπί καλύμματος μέσου 6. Κάλυμμα μέσου 7. Κεφαλή εκτύπωσης 8. Αισθητήρας διάκενου 9. Υποδοχή ιμάντα 10. Θύρα USB 11. Είσοδος συνεχούς ρεύματος 12. Κουμπί λειτουργίας 13. Πίνακας ελέγχου 14. Άνοιγμα ιμάντα ζώνης 15. Κουμπί επιλογής 16. Κουμπί τροφοδοσίας χαρτιού σελ. 4 σελ. 5

Αισθητήρας μαύρης ράβδου 3. Δίσκοι υποστήριξης μέσου 4. Ράβδος σχισίματος 5. Κουμπί καλύμματος μέσου 6. Κάλυμμα μέσου 7. Κεφαλή εκτύπωσης 8. Αισθητήρας διάκενου 9.

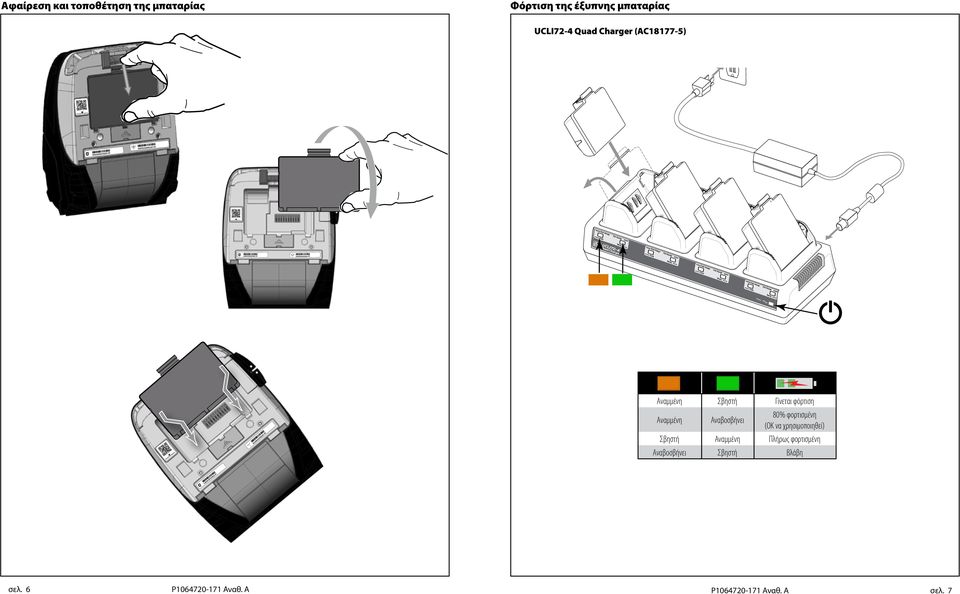

4 Fast Charge Fault Full Charge Ready Fast Charge Full Charge Ready Fast Charge Fault Full Charge Ready Fast Charge Fault Full Charge Power Ready Αφαίρεση και τοποθέτηση της μπαταρίας Φόρτιση της έξυπνης μπαταρίας UCLI72-4 Quad Charger (AC ) Fault Αναμμένη Σβηστή Γίνεται φόρτιση Αναμμένη Αναβοσβήνει 80% φορτισμένη (OK να χρησιμοποιηθεί) Σβηστή Αναμμένη Πλήρως φορτισμένη Αναβοσβήνει Σβηστή Βλάβη σελ. 6 σελ. 7

μπαταρίας UCLI72-4 Quad Charger (AC18177-5) Fault Αναμμένη Σβηστή Γίνεται φόρτιση Αναμμένη Αναβοσβήνει

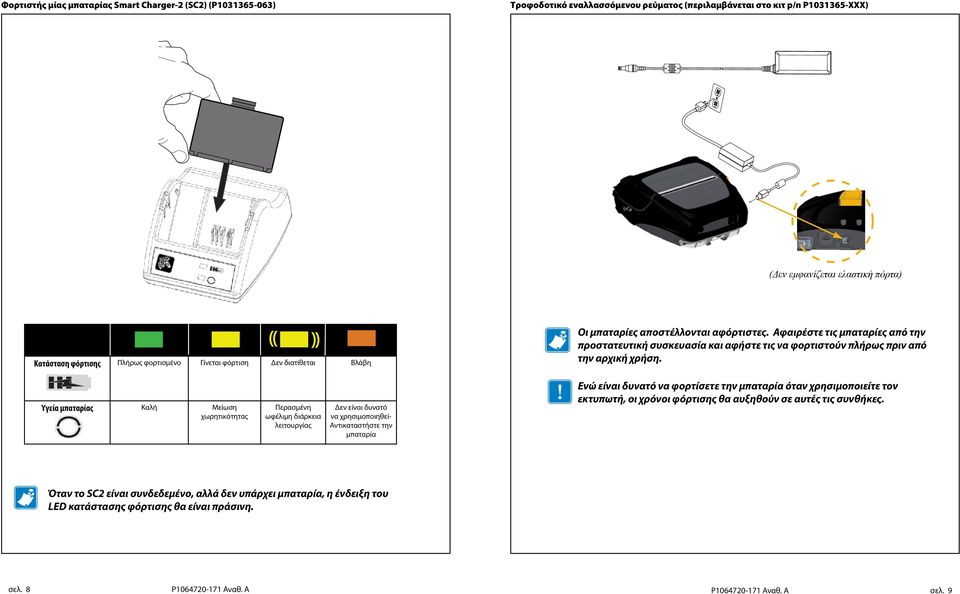

5 Φορτιστής μίας μπαταρίας Smart Charger-2 (SC2) (P ) Τροφοδοτικό εναλλασσόμενου ρεύματος (περιλαμβάνεται στο κιτ p/n P XXX) (Δεν εμφανίζεται ελαστική πόρτα) Κατάσταση φόρτισης Πλήρως φορτισμένο Γίνεται φόρτιση Δεν διατίθεται Βλάβη Οι μπαταρίες αποστέλλονται αφόρτιστες. Αφαιρέστε τις μπαταρίες από την προστατευτική συσκευασία και αφήστε τις να φορτιστούν πλήρως πριν από την αρχική χρήση. Υγεία μπαταρίας Καλή Μείωση χωρητικότητας Περασμένη ωφέλιμη διάρκεια λειτουργίας Δεν είναι δυνατό να χρησιμοποιηθεί- Αντικαταστήστε την μπαταρία Ενώ είναι δυνατό να φορτίσετε την μπαταρία όταν χρησιμοποιείτε τον εκτυπωτή, οι χρόνοι φόρτισης θα αυξηθούν σε αυτές τις συνθήκες. Όταν το SC2 είναι συνδεδεμένο, αλλά δεν υπάρχει μπαταρία, η ένδειξη του LED κατάστασης φόρτισης θα είναι πράσινη. σελ. 8 σελ. 9

Αφαιρέστε τις μπαταρίες από την προστατευτική συσκευασία και αφήστε τις να φορτιστούν πλήρως πριν από την αρχική χρήση.

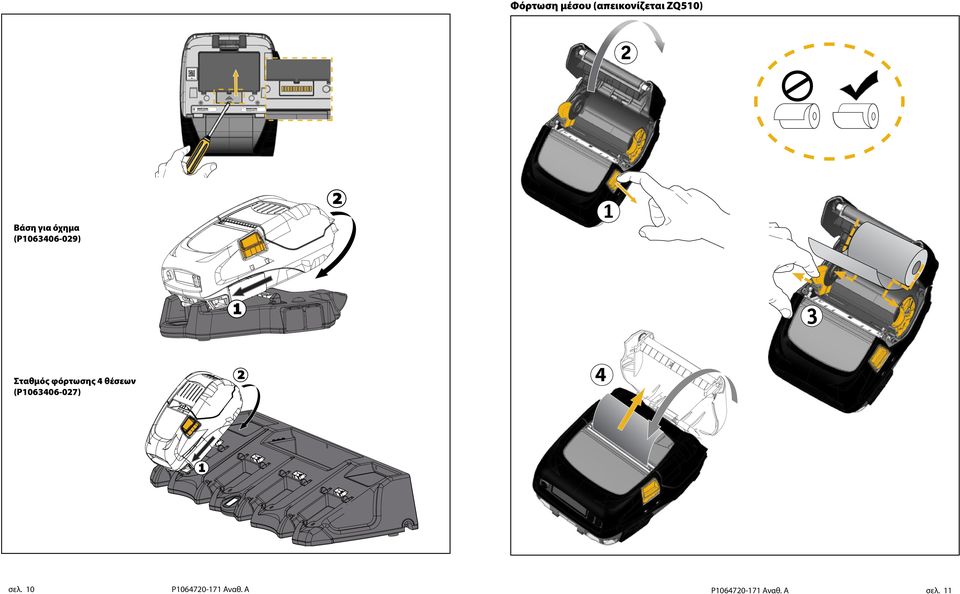

6 Φόρτωση μέσου (απεικονίζεται ZQ510) 2 1 Βάση για όχημα (P ) Σταθμός φόρτωσης 4 θέσεων (P ) 1 σελ. 10 σελ. 11

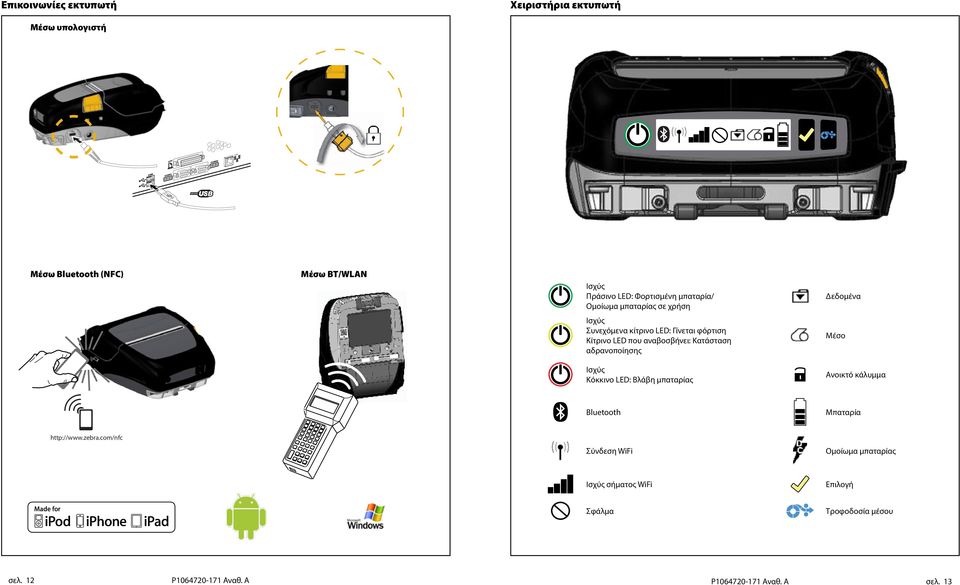

7 Επικοινωνίες εκτυπωτή Χειριστήρια εκτυπωτή Μέσω υπολογιστή LAN Μέσω Bluetooth (NFC) Μέσω BT/WLAN Ισχύς Πράσινο LED: Φορτισμένη μπαταρία/ Ομοίωμα μπαταρίας σε χρήση Δεδομένα Ισχύς Συνεχόμενα κίτρινο LED: Γίνεται φόρτιση Κίτρινο LED που αναβοσβήνει: Κατάσταση αδρανοποίησης Μέσο +M XXXXXXXXXXXX XXXXXXXXXXXX +M Ισχύς Κόκκινο LED: Βλάβη μπαταρίας Ανοικτό κάλυμμα Bluetooth Μπαταρία Σύνδεση WiFi Ομοίωμα μπαταρίας Ισχύς σήματος WiFi Επιλογή Σφάλμα Τροφοδοσία μέσου σελ. 12 σελ. 13

αναβοσβήνει: Κατάσταση αδρανοποίησης Μέσο +M XXXXXXXXXXXX XXXXXXXXXXXX +M Ισχύς Κόκκινο LED: Βλάβη μπαταρίας Ανοικτό κάλυμμα

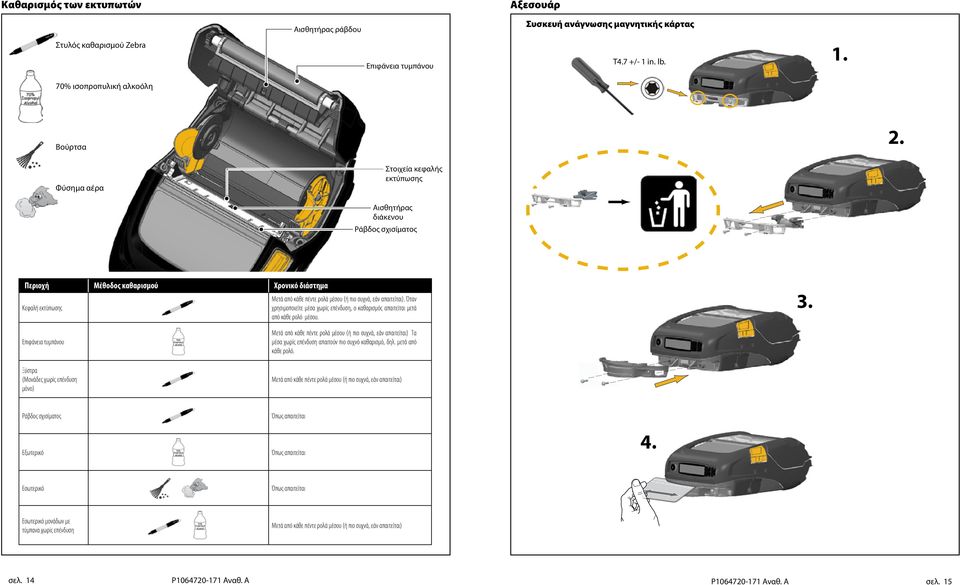

8 Καθαρισμός των εκτυπωτών Αξεσουάρ Αισθητήρας ράβδου Συσκευή ανάγνωσης μαγνητικής κάρτας Στυλός καθαρισμού Zebra Επιφάνεια τυμπάνου T4.7 +/- 1 in. lb % ισοπροπυλική αλκοόλη Βούρτσα 2. Φύσημα αέρα Στοιχεία κεφαλής εκτύπωσης Αισθητήρας διάκενου Ράβδος σχισίματος Περιοχή Μέθοδος καθαρισμού Χρονικό διάστημα Κεφαλή εκτύπωσης Μετά από κάθε πέντε ρολά μέσου (ή πιο συχνά, εάν απαιτείται). Όταν χρησιμοποιείτε μέσα χωρίς επένδυση, ο καθαρισμός απαιτείται μετά από κάθε ρολό μέσου. 3. Επιφάνεια τυμπάνου Μετά από κάθε πέντε ρολά μέσου (ή πιο συχνά, εάν απαιτείται) Τα μέσα χωρίς επένδυση απαιτούν πιο συχνό καθαρισμό, δηλ. μετά από κάθε ρολό. Ξύστρα (Μονάδες χωρίς επένδυση μόνο) Μετά από κάθε πέντε ρολά μέσου (ή πιο συχνά, εάν απαιτείται) Ράβδος σχισίματος Εξωτερικό Όπως απαιτείται Όπως απαιτείται 4. Εσωτερικό Όπως απαιτείται Εσωτερικό μονάδων με τύμπανα χωρίς επένδυση Μετά από κάθε πέντε ρολά μέσου (ή πιο συχνά, εάν απαιτείται) σελ. 14 σελ. 15

Όταν χρησιμοποιείτε μέσα χωρίς επένδυση, ο καθαρισμός απαιτείται μετά από κάθε ρολό μέσου. 3.

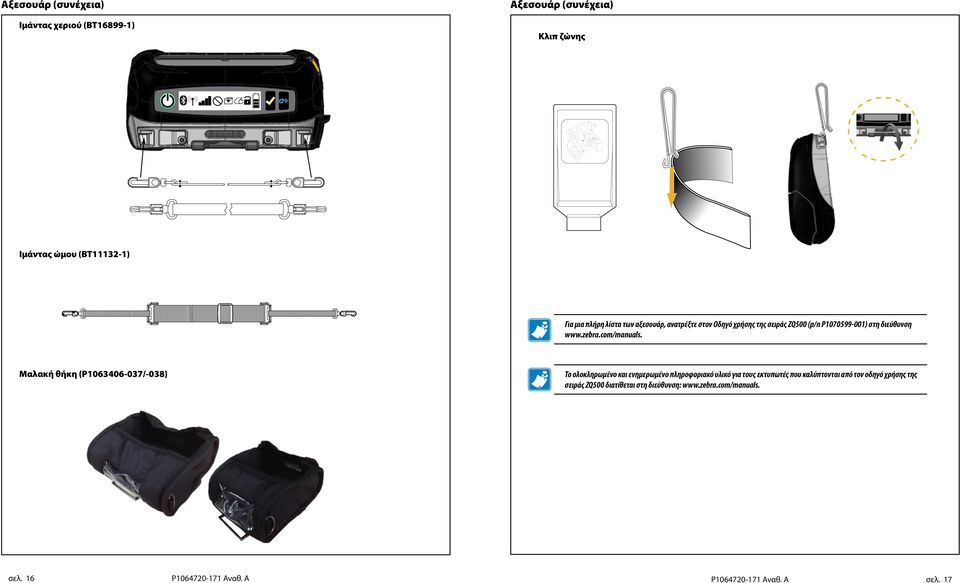

9 Αξεσουάρ (συνέχεια) Ιμάντας χεριού (BT ) Αξεσουάρ (συνέχεια) Κλιπ ζώνης Ιμάντας ώμου (BT ) Για μια πλήρη λίστα των αξεσουάρ, ανατρέξτε στον Οδηγό χρήσης της σειράς ZQ500 (p/n P ) στη διεύθυνση Μαλακή θήκη (P /-038) Το ολοκληρωμένο και ενημερωμένο πληροφοριακό υλικό για τους εκτυπωτές που καλύπτονται από τον οδηγό χρήσης της σειράς ZQ500 διατίθεται στη διεύθυνση: σελ. 16 σελ. 17

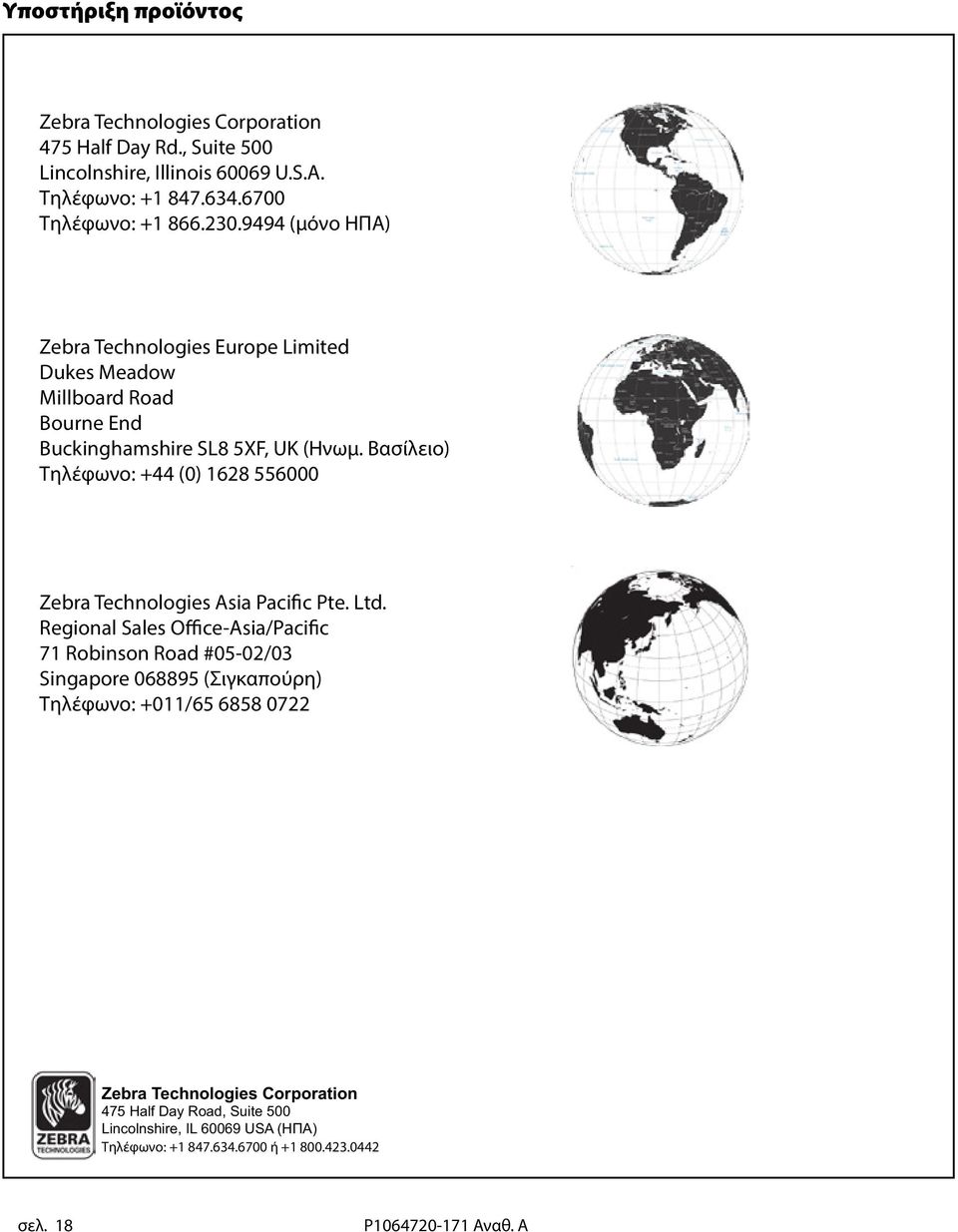

10 Υποστήριξη προϊόντος Zebra Technologies Corporation 475 Half Day Rd., Suite 500 Lincolnshire, Illinois U.S.A. Τηλέφωνο: Τηλέφωνο: (μόνο ΗΠΑ) Zebra Technologies Europe Limited Dukes Meadow Millboard Road Bourne End Buckinghamshire SL8 5XF, UK (Ηνωμ. Βασίλειο) Τηλέφωνο: +44 (0) Zebra Technologies Asia Pacific Pte. Ltd. Regional Sales Office-Asia/Pacific 71 Robinson Road #05-02/03 Singapore (Σιγκαπούρη) Τηλέφωνο: +011/ Zebra Technologies Corporation 475 Half Day Road, Suite 500 Lincolnshire, IL USA (ΗΠΑ) Τηλέφωνο: ή σελ. 18
