1 Ενεργειακή επιθεώρηση κτιρίου ΤΕΕ και πρόταση βελτίωσης ως πιλοτικό ενεργειακό έργο Δομή ΚΕΝΑΚ του ΤΕΕ- Κεντρ. & Δυτ. Θεσσαλίας

2 Ιστορικό κτιρίου Είναι ιδιοκτησία του ΤΕΕ Κεντρικής & Δυτικής Θεσσαλίας Η άδεια εκδόθηκε 1979 Η κατασκευή του ολοκληρώθηκε 1987 Πραγματοποιήθηκε ανακαίνιση στον 4 ο όροφο 4 το

3 Χρήση κτιρίου 4 ος όροφος : Γραφεία ΤΕΕ Κεντρικής & Δυτικής Θεσσαλίας 3 ος όροφος: Αίθουσα εκδηλώσεων ΤΕΕ Κεντρικής & Δυτικής Θεσσαλίας 2 ος όροφος: ΤΣΜΕΔΕ ΕΤΑΑ και Δ/νση Δημοσίων Έργων Περιφ.Θεσσαλίας 1 ος όροφος: ΔΕΚΕ (Δ/νση Συντήρησης Δημοσίων Έργων) Ισόγειο: Χώρος συνάθροισης κοινού Βιβλιοθήκη ΤΕΕ ΙΕΚΕΜ ΤΕΕ Παράρτημα Θεσσαλίας Υπόγειο: Λεβητοστάσιο - Parking

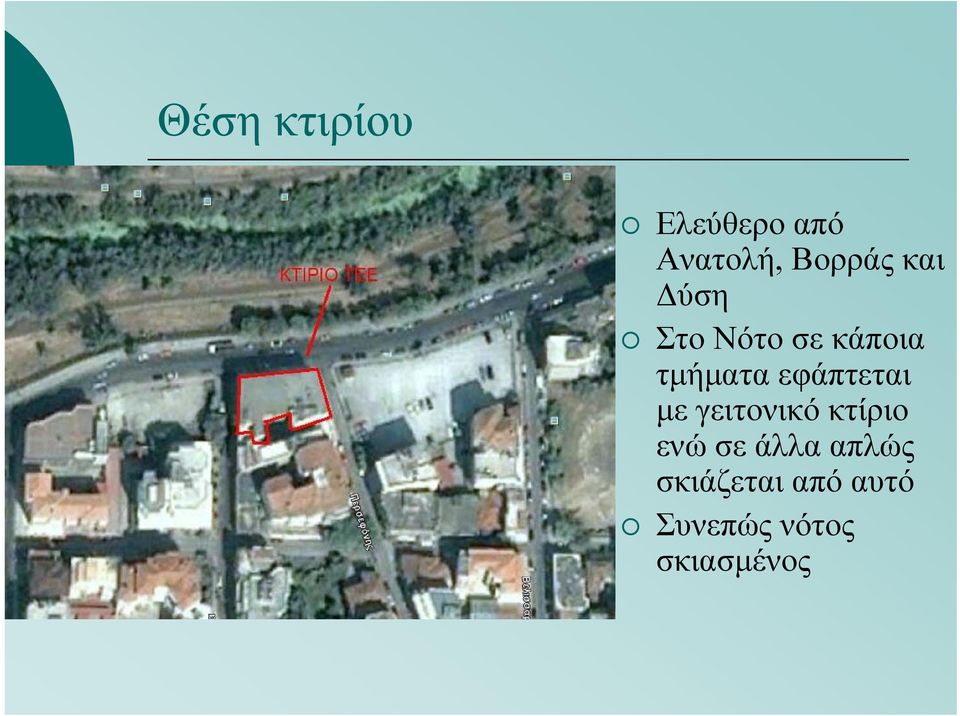

4 Θέση κτιρίου Ελεύθερο από Ανατολή, Βορράς και Δύση Στο Νότο σε κάποια τμήματα εφάπτεται με γειτονικό κτίριο ενώ σε άλλα απλώς σκιάζεται από αυτό Συνεπώς νότος σκιασμένος

5 Βασική γεωμετρία κτιρίου Υπόγειο: 48 m 2 Ισόγειο: 495 m 2 1 ος, 2 ος, 3 ος & 4 ος όροφος από: 458 m 2 Συνολική επιφάνεια: 2387m 2 Συνολικός όγκος: 7760 m 3 Συνολική θερμαινόμενη επιφάνεια: 1676 m 2 Συνολικός θερμαινόμενος όγκος: 5464 m 3

επιφάνεια: 2387m 2 Συνολικός όγκος: 7760 m 3 Συνολική

6 Όψεις κτιρίου Ανατολική όψη Δυτική όψη

7 Δομικά υλικά Τοιχοποιία: Άοπλο σκυρόδεμα χωρίς μόνωση Χρώμα και υφή εξωτερικού επιχρίσματος: επίχρισμα χρώματος γκρι Κουφώματα: Πλαίσιο μεταλλικό χωρίς θερμοδιακοπή με διπλό υαλοπίνακα Οροφή: Καλώς μονωμένη μετά την ανακαίνιση Δάπεδο: Καλώς μονωμένο

Πλαίσιο μεταλλικό χωρίς θερμοδιακοπή με διπλό υαλοπίνακα 4-6-4

8 Γενικά χαρακτηριστικά Μεγάλα ανοίγματα Εκτεταμένες αποτελεσμα τικές σκιάσεις

9 Πηγές και τελική χρήση ενέργειας Φυσικό αέριο: Θέρμανση Ηλεκτρική ενέργεια: Θέρμανση, ψύξη, φωτισμό και συσκευές

10 H/M συστήματα 4 ος όροφος: ΚΚΜ τύπου VRV εγκατεστημένη στο δώμα προσφέρει θέρμανση, ψύξη και αερισμό, με σύστημα αεραγωγών 3 ος όροφος: Ψύξη και θέρμανση με τοπικές αντλίες θερμότητας διαιρούμενου τύπου Ισόγειο + 1 ος + 2 ος όροφος: Θέρμανση από κεντρικό λέβητα αερίου με fan-coils, ψύξη με τοπικές αντλίες θερμότητας διαιρούμενου τύπου

αντλίες θερμότητας διαιρούμενου τύπου Ισόγειο + 1 ος + 2 ος όροφος: Θέρμανση από

11 Ενεργειακές επιθεωρήσεις 1 η : Ομάδα ΦΒ ΤΕΕ 2007, βάσει της οδηγίας Δ6/Β/οικ.11038/ , Διαδικασίες, απαιτήσεις και κατευθύνσεις για τη διεξαγωγή ενεργειακών επιθεωρήσεων 2 η : Πρακτική άσκηση στο 1 ο Σεμινάριο Ενεργειακών Επιθεωρητών Σεπτέμβριο 2009, βάσει του ISO13790 και με χρήση του λογισμικού EPA-NR 3 η : Δομή ΚΕΝΑΚ του ΤΕΕ- Κεντρ. & Δυτ. Θεσσαλίας, 2010, βάσει ΚΕΝΑΚ με λογισμικό το ΤΕΕ-ΚΕΝΑΚ, ενόψει αίτησης υπαγωγής του κτιρίου στο πρόγραμμα Πρότυπα επιδεικτικά έργα αξιοποίησης ΑΠΕ ή και ΕΞΕ σε δημόσια κτίρια

Σεμινάριο Ενεργειακών Επιθεωρητών Σεπτέμβριο 2009, βάσει του ISO13790 και με χρήση του λογισμικού EPA-NR 3 η : Δομή ΚΕΝΑΚ του ΤΕΕ-

12 ΑΠΡ ΑΥΓ ΟΚΤ ΔΕΚ Κατανάλωση ενέργειας Κατανάλωση πετρελαίου Ποσότητα [lt] ΜΑΡ ΜΑΙ ΣΕΠ ΙΟΥΝ ΑΥΓ ΟΚΤ ΔΕΚ ΦΕΒ ΙΟΥΝ ΑΥΓ ΟΚΤ ΔΕΚ Φεβ-06 ΑΠΡ Σύνολο - ΔΕΗ ΜΑΡ ΜΑΙ ΙΟΥΛ ΣΕΠ ΝΟΕ ΑΠΡ Ιαν-05 Φεβ-05 ΝΟΕ ΙΟΥΛ ΙΟΥΝ Ιαν-04 Φεβ Σύνολο Ιαν-06 ΜΑΡ ΜΑΙ ΙΟΥΛ ΣΕΠ ΝΟΕ [lt] Κατανομή τύπου ενέργειας 26% Θερμική ενέργεια Ηλεκτρική Ενέργεια 74%

ΜΑΙ ΙΟΥΛ ΣΕΠ ΝΟΕ ΑΠΡ Ιαν-05 Φεβ-05 ΝΟΕ ΙΟΥΛ ΙΟΥΝ Ιαν-04 Φεβ-04 8000 7000 6000 5000 4000 3000 2000 1000

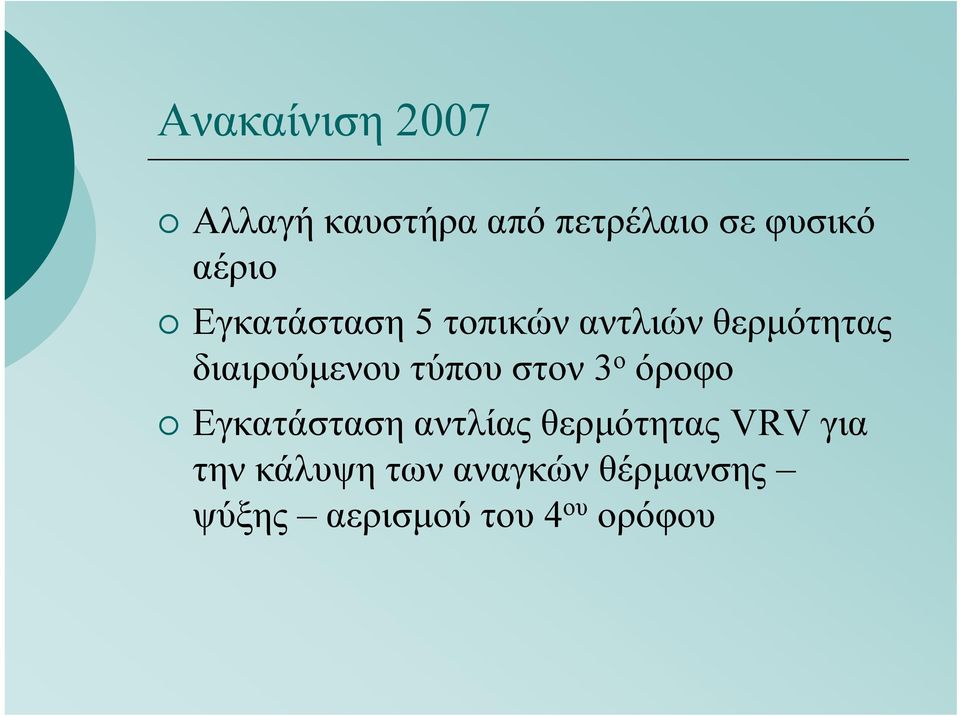

13 Ανακαίνιση 2007 Αλλαγή καυστήρα από πετρέλαιο σε φυσικό αέριο Εγκατάσταση 5 τοπικών αντλιών θερμότητας διαιρούμενου τύπου στον 3 ο όροφο Εγκατάσταση αντλίας θερμότητας VRV για την κάλυψη των αναγκών θέρμανσης ψύξης αερισμού του 4 ου ορόφου

τύπου στον 3 ο όροφο Εγκατάσταση αντλίας θερμότητας VRV για

14 Κατανάλωση ενέργειας Κατανάλωση Ηλεκτρικής Ενέργειας Ιαν-07 Φεβ-07 Μαρ-07 Απρ-07 Μαϊ-07 Ιουν-07 Ιουλ-07 Αυγ-07 Σεπ-07 Οκτ-07 Νοε-07 Δεκ-07 Ιαν-08 Φεβ-08 Μαρ-08 Απρ-08 Μαϊ-08 Ιουν-08 Ιουλ-08 Αυγ-08 Σεπ-08 Οκτ-08 Νοε-08 Δεκ-08 Ιαν-09 Φεβ-09 Μαρ-09 Απρ-09 Μαϊ-09 Ιουν-09 Ιουλ-09 Αυγ-09 kwh

Αυγ-07 Σεπ-07 Οκτ-07 Νοε-07 Δεκ-07 Ιαν-08 Φεβ-08 Μαρ-08 Απρ-08 Μαϊ-08 Ιουν-08 Ιουλ-08

15 Κατάταξη κτιρίου βάσει ΤΕΕ-ΚΕΝΑΚ Τελική χρήση Θέρμανση Ψύξη ΖΝΧ Φωτισμός Συνεισφορά ΑΠΕ - ΣΗΘ Σύνολο Κατάταξη Κτίριο αναφοράς 57,8 59,9 38,2 71, ,3 - Υπάρχον κτίριο 90,5 62, , ,9 Γ

16 Σχόλια συμπεράσματα της ενεργειακής επιθεώρησης Τόσο στους υπολογισμούς του υπάρχοντος κτιρίου όσο και στο κτίριο αναφοράς θεωρείται ότι το κτίριο αερίζεται πλήρως Η κατανάλωση για θέρμανση είναι σημαντικά μεγαλύτερη του κτιρίου αναφοράς λόγω κακής συμπεριφοράς των κουφωμάτων Αντιθέτως τα ψυκτικά φορτία είναι κοντά στα ζητούμενα τόσο λόγω της αναβάθμισης των συστημάτων ψύξης όσο και λόγω της αποτελεσματικής σκίασης Υψηλά είναι και τα φορτία φωτισμού λόγω έλλειψης αυτοματισμών παρά το ότι σχεδόν το σύνολο των φωτιστικών σωμάτων έχουν ικανοποιητική απόδοση

Αντιθέτως τα ψυκτικά φορτία είναι κοντά στα ζητούμενα τόσο λόγω της αναβάθμισης των συστημάτων ψύξης όσο και λόγω της αποτελεσματικής

17 Αρχικές προτάσεις για βελτίωση Δράσεις ΕΞΕ Αντικατάσταση κουφωμάτων Αντικατάσταση παλαιών τοπικών αντλιών θερμότητας 1 ου και 2 ου ορόφου με μονάδες νέας τεχνολογίας BEMS Αυτοματισμοί λειτουργίας φωτισμού Δώμα: Φύτευση τμήματος του δώματος για δημιουργία Πράσινης στέγης Δράσεις ΑΠΕ Εγκατάσταση Φ/Βστοδώμαή/και τις προσόψεις Εγκατάσταση μονάδας ΣΗΘ για την κάλυψη ηλεκτρικών φορτίων βάσης χειμώνα και του 60% τωνθερμικώναναγκών Διερεύνηση δυνατότητας τριπαραγωγής με τροφοδοσία της θερμής πηγής είτε από τη μονάδα ΣΗΘ είτε από μονάδα ηλιακής ψύξης

στέγης Δράσεις ΑΠΕ Εγκατάσταση Φ/Βστοδώμαή/και τις προσόψεις Εγκατάσταση μονάδας ΣΗΘ για την κάλυψη ηλεκτρικών φορτίων βάσης χειμώνα και

18 Σενάρια που εξετάστηκαν σε πρώτη προσέγγιση Σενάριο 1: Αντικατάσταση των κουφωμάτων με κουφώματα συνθετικού πλαισίου ποσοστού 30% και δίδυμο υαλοπίνακα με διάκενο 12 mm και στρώση μεμβράνης χαμηλής εκπομπής Σενάριο 2: Αντικατάσταση και των υπολοίπων κλιματιστικών σωμάτων (όροφοι 1 & 2) σε κλιματιστικές μονάδες καλύτερης απόδοσης Σενάριο 3: Εγκατάσταση Φ/Βστοδώμα

στρώση μεμβράνης χαμηλής εκπομπής Σενάριο 2: Αντικατάσταση και των υπολοίπων κλιματιστικών

19 Αναμενόμενα αποτελέσματα των προτεινόμενων παρεμβάσεων Τελική χρήση Κτίριο αναφοράς Υπάρχον κτίριο Σενάριο 1 Σενάριο 2 Σενάριο 3 Θέρμανση 57,8 90,5 82,4 90,5 90,5 Ψύξη 59,9 62,4 57,2 58,5 62,4 ΖΝΧ 38, Φωτισμός 71,5 111,9 111,9 111,9 111,9 Συνεισφορά ΑΠΕ - ΣΗΘ ,14 Σύνολο 227,3 308,9 295,5 304,9 226,66 Κατάταξη - Γ Γ Γ B

59,9 62,4 57,2 58,5 62,4 ΖΝΧ 38,2 44 44 44 44 Φωτισμός 71,5 111,9 111,9 111,9 111,9

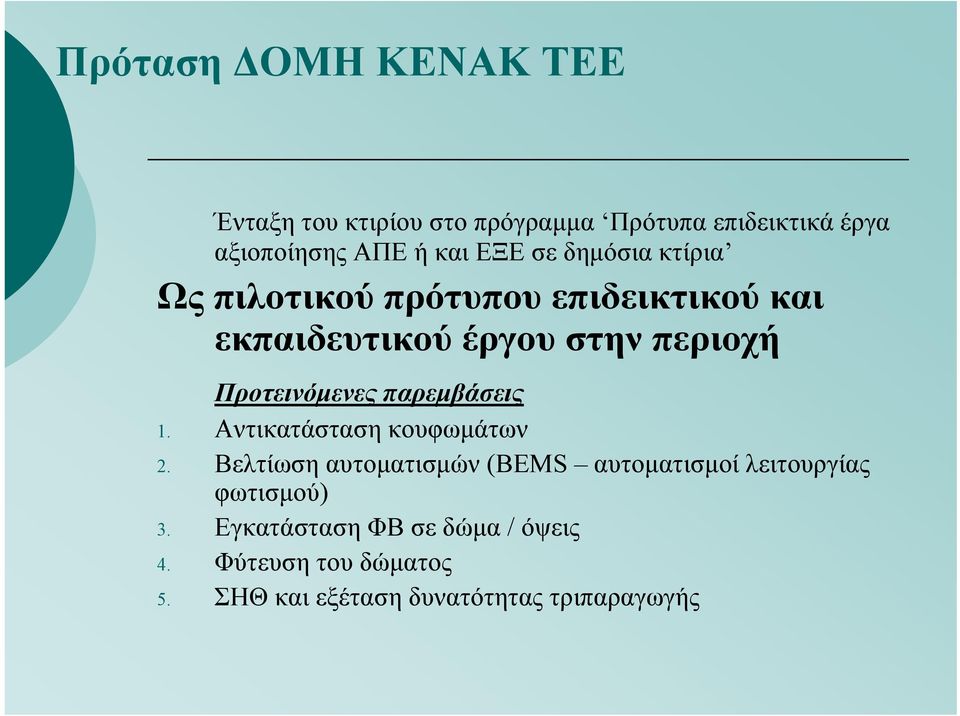

20 Πρόταση ΔΟΜΗ ΚΕΝΑΚ ΤΕΕ Ένταξη του κτιρίου στο πρόγραμμα Πρότυπα επιδεικτικά έργα αξιοποίησης ΑΠΕ ή και ΕΞΕ σε δημόσια κτίρια Ως πιλοτικού πρότυπου επιδεικτικού και εκπαιδευτικού έργου στην περιοχή Προτεινόμενες παρεμβάσεις 1. Αντικατάσταση κουφωμάτων 2. Βελτίωση αυτοματισμών (BEMS αυτοματισμοί λειτουργίας φωτισμού) 3. Εγκατάσταση ΦΒ σε δώμα / όψεις 4. Φύτευση του δώματος 5. ΣΗΘ και εξέταση δυνατότητας τριπαραγωγής

Προτεινόμενες παρεμβάσεις 1. Αντικατάσταση κουφωμάτων 2.
