1 Οδηγίες χρήσης και τοποθέτησης Απορροφητήρες DA DA EXT G Should you require these operating instructions in a different language, use the requestion slip at the end of this booklet. F Au cas où vous désirez avoir ces modes d'emploi dans une langue différente, utilisez le mandat de demande à la fin du livret. ιαβάστε προσεκτικά τις οδηγίες χρήσης πριν από την τοποθέτηση - σύνδεση - αρχική λειτουργία. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε πιθανές βλάβες στη συσκευή. g M.-Nr

2 Πίνακας περιεχοµένων Προστασία περιβάλλοντος... 3 Υποδείξεις ασφαλείας... 4 Περιγραφή λειτουργίας... 9 Περιγραφή συσκευής Χειρισµός Έναρξη λειτουργίας του µοτέρ Επιλογή βαθµίδας ισχύος Παράταση λειτουργίας ιακοπή λειτουργίας του µοτέρ Λειτουργία φωτισµού ιακοπή φωτισµού Μετρητής ωρών λειτουργίας Καθαρισµός και περιποίηση Περίβληµα Γενικές υποδείξεις Ειδικές υποδείξεις για συσκευές µε ανοξείδωτο περίβληµα Αποσυναρµολόγηση των διακοσµητικών ραφιών Τοποθέτηση των διακοσµητικών ραφιών Ειδικές υποδείξεις για τις γυάλινες επιφάνειες Θήκη φίλτρου και φίλτρο λίπους Αλλαγή λυχνίας Service ιαστάσεις συσκευής Απόσταση µεταξύ εστιών και απορροφητήρα Τοποθέτηση Εξαρτήµατα τοποθέτησης Φύλλο οδηγιών τοποθέτησης Αγωγός εξαγωγής αέρα Ατµοπαγίδα Σιγαστήρας Ηλεκτρική σύνδεση Λειτουργία µε τη µονάδα ελέγχου DSM Σύνδεση ενός διακόπτη επαφής παραθύρου Ελεύθερη σύνδεση Σύνδεση ενός διακόπτη φωτισµού Τεχνικά στοιχεία

3 Προστασία περιβάλλοντος Αξιοποίηση της συσκευασίας Η συσκευασία προστατεύει τη συσκευή από τυχόν ζηµιές κατά τη µεταφορά της. Τα υλικά συσκευασίας έχουν επιλεχθεί µε ειδικά κριτήρια, που υποστηρίζουν τον οικολογικό παράγοντα και την τεχνολογία ανακύκλωσης απορριµµάτων: Αυτά τα υλικά µην τα πετάτε στα σκουπίδια, αλλά στον πιο κοντινό σας χώρο συγκέντρωσης απορριµµάτων προς ανακύκλωση. Έτσι συµβάλλετε στην οικονοµία σε πρώτες ύλες και στη µείωση του όγκου απορριµµάτων. ιάφορα υλικά της συσκευασίας (π.χ. µεµβράνες, πεπιεσµένο αφρολέξ) µπορεί να αποβούν επικίνδυνα για τα παιδιά. Κίνδυνος ασφυξίας! Κρατάτε τα υλικά αυτά µακριά από παιδιά και φροντίστε το ταχύτερο για την αποκοµιδή τους. Αξιοποίηση της παλιάς συσκευής Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές διατηρούν ακόµη ορισµένα από τα υλικά τους σε καλή κατάσταση. Περιέχουν όµως και βλαβερές ουσίες που ήταν απαραίτητες για τη λειτουργία και την ασφάλεια τους. Στους κοινούς σκουπιδότοπους ή λόγω εσφαλµένης χρήσης, αυτές οι ουσίες µπορεί ν' αποτελέσουν κίνδυνο για την δηµόσια υγεία και το περιβάλλον. Μην πετάτε λοιπόν σε καµία περίπτωση την παλιά συσκευή σας στον πλησιέστερο σκουπιδότοπο. Εκµεταλλευτείτε αντίθετα τους ειδικούς χώρους συγκέντρωσης του δήµου σας για την παράδοση και την αξιοποίηση των παλιών ηλεκτρονικών και ηλεκτρικών συσκευών σας. Φροντίστε οι παλιές συσκευές σας να φυλάσσονται µακριά από παιδιά µέχρι την παράδοσή τους. ιαβάστε επίσης µε προσοχή τη σχετική παράγραφο στο κεφάλαιο "Υποδείξεις ασφαλείας". 3

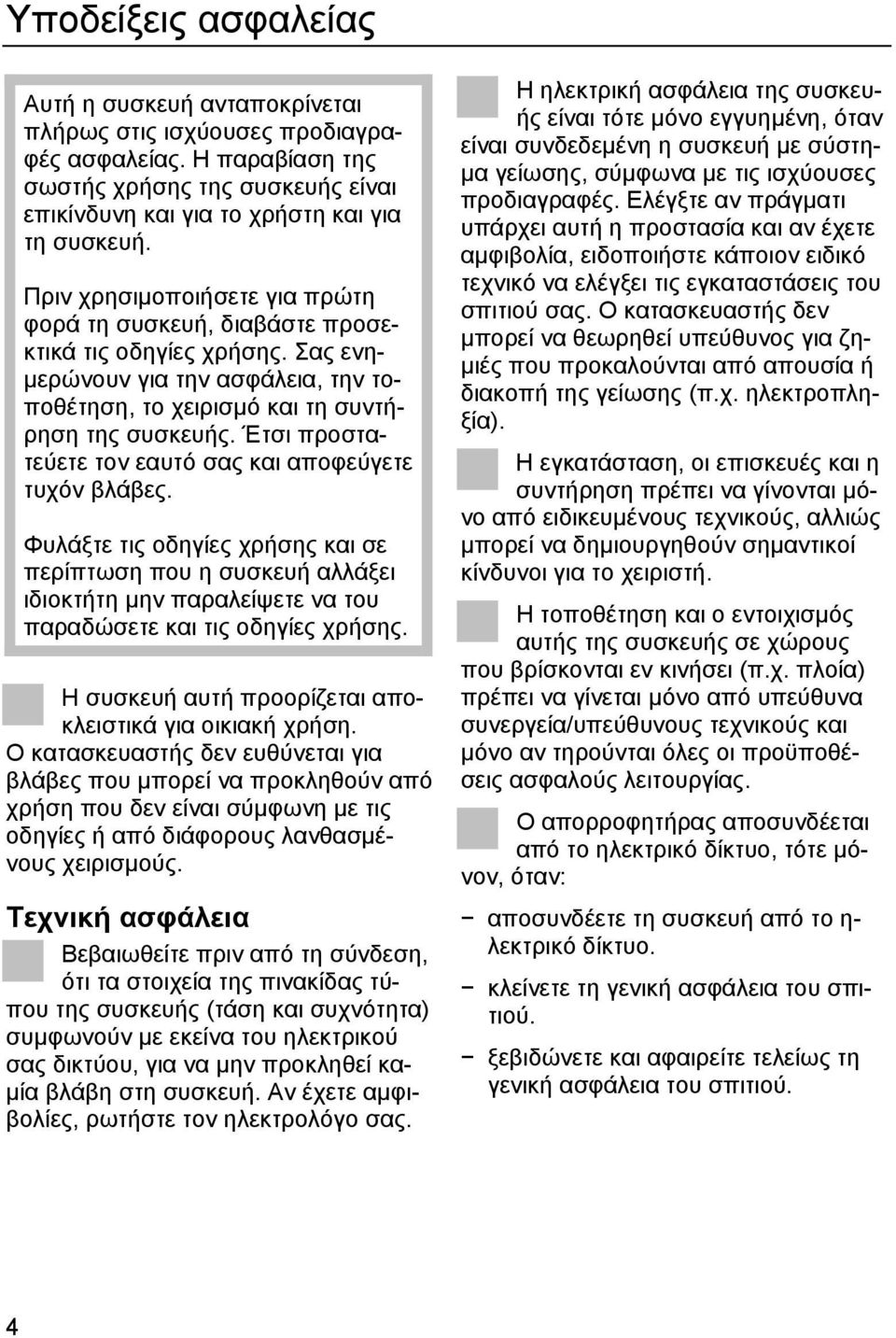

4 Υποδείξεις ασφαλείας Αυτή η συσκευή ανταποκρίνεται πλήρως στις ισχύουσες προδιαγραφές ασφαλείας. Η παραβίαση της σωστής χρήσης της συσκευής είναι επικίνδυνη και για το χρήστη και για τη συσκευή. Πριν χρησιµοποιήσετε για πρώτη φορά τη συσκευή, διαβάστε προσεκτικά τις οδηγίες χρήσης. Σας ενη- µερώνουν για την ασφάλεια, την τοποθέτηση, το χειρισµό και τη συντήρηση της συσκευής. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε τυχόν βλάβες. Φυλάξτε τις οδηγίες χρήσης και σε περίπτωση που η συσκευή αλλάξει ιδιοκτήτη µην παραλείψετε να του παραδώσετε και τις οδηγίες χρήσης. Η συσκευή αυτή προορίζεται αποκλειστικά για οικιακή χρήση. Ο κατασκευαστής δεν ευθύνεται για βλάβες που µπορεί να προκληθούν από χρήση που δεν είναι σύµφωνη µε τις οδηγίες ή από διάφορους λανθασµένους χειρισµούς. Τεχνική ασφάλεια Βεβαιωθείτε πριν από τη σύνδεση, ότι τα στοιχεία της πινακίδας τύπου της συσκευής (τάση και συχνότητα) συµφωνούν µε εκείνα του ηλεκτρικού σας δικτύου, για να µην προκληθεί κα- µία βλάβη στη συσκευή. Αν έχετε αµφιβολίες, ρωτήστε τον ηλεκτρολόγο σας. Η ηλεκτρική ασφάλεια της συσκευής είναι τότε µόνο εγγυηµένη, όταν είναι συνδεδεµένη η συσκευή µε σύστη- µα γείωσης, σύµφωνα µε τις ισχύουσες προδιαγραφές. Ελέγξτε αν πράγµατι υπάρχει αυτή η προστασία και αν έχετε αµφιβολία, ειδοποιήστε κάποιον ειδικό τεχνικό να ελέγξει τις εγκαταστάσεις του σπιτιού σας. Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για ζη- µιές που προκαλούνται από απουσία ή διακοπή της γείωσης (π.χ. ηλεκτροπληξία). Η εγκατάσταση, οι επισκευές και η συντήρηση πρέπει να γίνονται µόνο από ειδικευµένους τεχνικούς, αλλιώς µπορεί να δηµιουργηθούν σηµαντικοί κίνδυνοι για το χειριστή. Η τοποθέτηση και ο εντοιχισµός αυτής της συσκευής σε χώρους που βρίσκονται εν κινήσει (π.χ. πλοία) πρέπει να γίνεται µόνο από υπεύθυνα συνεργεία/υπεύθυνους τεχνικούς και µόνο αν τηρούνται όλες οι προϋποθέσεις ασφαλούς λειτουργίας. Ο απορροφητήρας αποσυνδέεται από το ηλεκτρικό δίκτυο, τότε µόνον, όταν: αποσυνδέετε τη συσκευή από το η- λεκτρικό δίκτυο. κλείνετε τη γενική ασφάλεια του σπιτιού. ξεβιδώνετε και αφαιρείτε τελείως τη γενική ασφάλεια του σπιτιού. 4

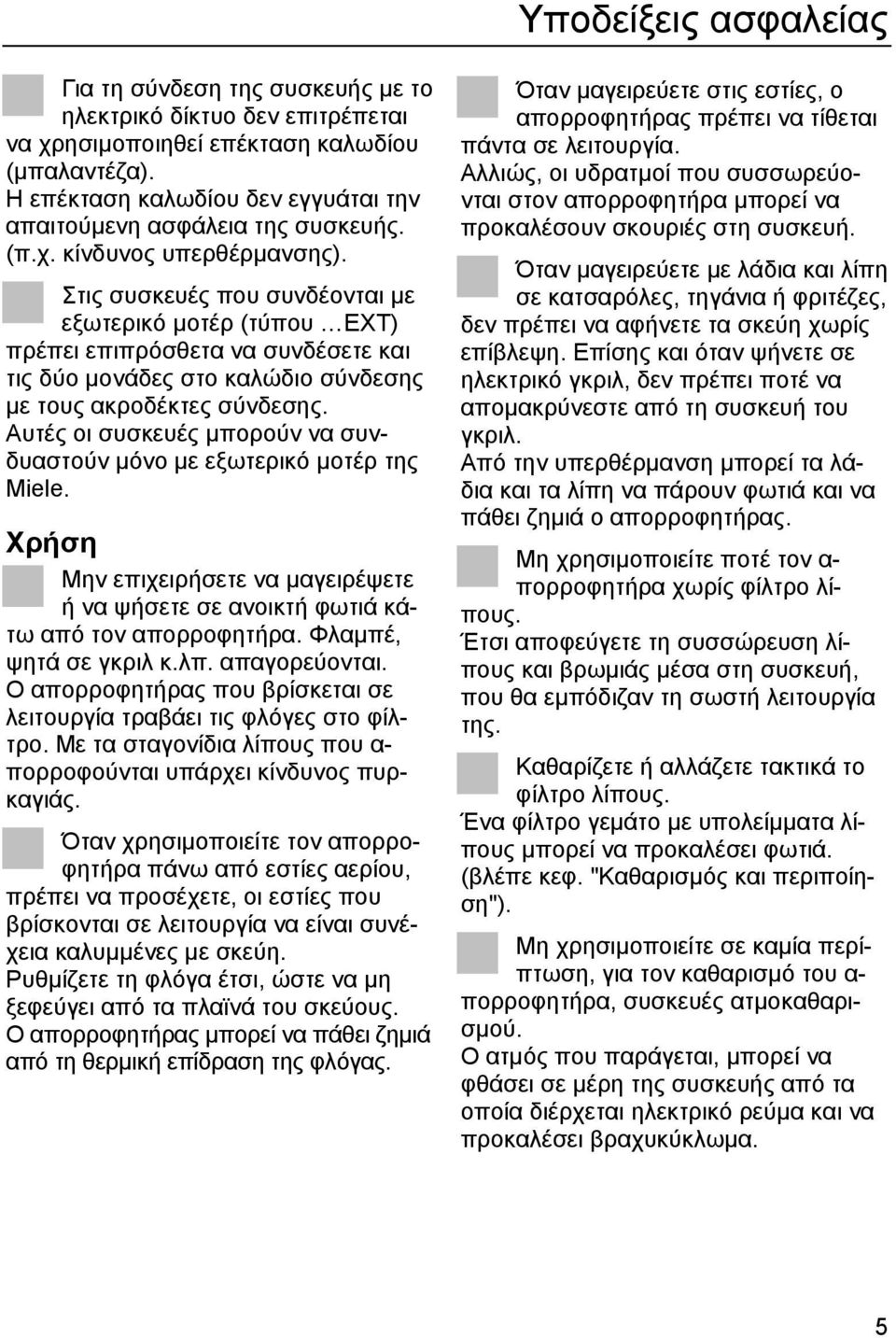

5 Υποδείξεις ασφαλείας Για τη σύνδεση της συσκευής µε το ηλεκτρικό δίκτυο δεν επιτρέπεται να χρησιµοποιηθεί επέκταση καλωδίου (µπαλαντέζα). Η επέκταση καλωδίου δεν εγγυάται την απαιτούµενη ασφάλεια της συσκευής. (π.χ. κίνδυνος υπερθέρµανσης). Στις συσκευές που συνδέονται µε εξωτερικό µοτέρ (τύπου EXT) πρέπει επιπρόσθετα να συνδέσετε και τις δύο µονάδες στο καλώδιο σύνδεσης µε τους ακροδέκτες σύνδεσης. Αυτές οι συσκευές µπορούν να συνδυαστούν µόνο µε εξωτερικό µοτέρ της Miele. Χρήση Μην επιχειρήσετε να µαγειρέψετε ή να ψήσετε σε ανοικτή φωτιά κάτω από τον απορροφητήρα. Φλαµπέ, ψητά σε γκριλ κ.λπ. απαγορεύονται. Ο απορροφητήρας που βρίσκεται σε λειτουργία τραβάει τις φλόγες στο φίλτρο. Με τα σταγονίδια λίπους που α- πορροφούνται υπάρχει κίνδυνος πυρκαγιάς. Όταν χρησιµοποιείτε τον απορροφητήρα πάνω από εστίες αερίου, πρέπει να προσέχετε, οι εστίες που βρίσκονται σε λειτουργία να είναι συνέχεια καλυµµένες µε σκεύη. Ρυθµίζετε τη φλόγα έτσι, ώστε να µη ξεφεύγει από τα πλαϊνά του σκεύους. Ο απορροφητήρας µπορεί να πάθει ζηµιά από τη θερµική επίδραση της φλόγας. Όταν µαγειρεύετε στις εστίες, ο απορροφητήρας πρέπει να τίθεται πάντα σε λειτουργία. Αλλιώς, οι υδρατµοί που συσσωρεύονται στον απορροφητήρα µπορεί να προκαλέσουν σκουριές στη συσκευή. Όταν µαγειρεύετε µε λάδια και λίπη σε κατσαρόλες, τηγάνια ή φριτέζες, δεν πρέπει να αφήνετε τα σκεύη χωρίς επίβλεψη. Επίσης και όταν ψήνετε σε ηλεκτρικό γκριλ, δεν πρέπει ποτέ να αποµακρύνεστε από τη συσκευή του γκριλ. Από την υπερθέρµανση µπορεί τα λάδια και τα λίπη να πάρουν φωτιά και να πάθει ζηµιά ο απορροφητήρας. Μη χρησιµοποιείτε ποτέ τον α- πορροφητήρα χωρίς φίλτρο λίπους. Έτσι αποφεύγετε τη συσσώρευση λίπους και βρωµιάς µέσα στη συσκευή, που θα εµπόδιζαν τη σωστή λειτουργία της. Καθαρίζετε ή αλλάζετε τακτικά το φίλτρο λίπους. Ένα φίλτρο γεµάτο µε υπολείµµατα λίπους µπορεί να προκαλέσει φωτιά. (βλέπε κεφ. "Καθαρισµός και περιποίηση"). Μη χρησιµοποιείτε σε καµία περίπτωση, για τον καθαρισµό του α- πορροφητήρα, συσκευές ατµοκαθαρισµού. Ο ατµός που παράγεται, µπορεί να φθάσει σε µέρη της συσκευής από τα οποία διέρχεται ηλεκτρικό ρεύµα και να προκαλέσει βραχυκύκλωµα. 5

6 Υποδείξεις ασφαλείας Προστασία για τα παιδιά Αυτή η συσκευή πρέπει να χρησι- µοποιείται µόνον από ενήλικες, οι οποίοι θα γνωρίζουν καλά το περιεχό- µενο των οδηγιών χρήσης. Τα παιδιά συχνά δεν γνωρίζουν σε ικανοποιητικό βαθµό τους κινδύνους που συνεπάγεται η χρήση της συσκευής. Φροντίστε να επιβλέπετε πάντα τα παιδιά, όταν βρίσκονται κοντά στη συσκευή. Τα µεγαλύτερα παιδιά επιτρέπεται να χρησιµοποιούν τη συσκευή, µόνο όταν τους εξηγήσει κάποιος το χειρισµό της σε τέτοιο βαθµό ώστε να τη χειρίζονται σωστά και να γνωρίζουν οπωσδήποτε τους πιθανούς κινδύνους ενός λανθασµένου χειρισµού. Λάβετε υπόψη σας, στους απορροφητήρες µε λυχνίες αλογόνου, ότι κατά τη λειτουργία της συσκευής οι λυχνίες αναπτύσσουν υψηλές θερµοκρασίες, οι οποίες παραµένουν ακόµη για λίγο χρόνο µετά τη διακοπή λειτουργίας τους. Κρατήστε τα παιδιά µακριά από τις λυχνίες, µέχρι να σιγουρευτείτε ότι µπορούν να τις αγγίξουν χωρίς κανένα κίνδυνο εγκαύµατος. ιάφορα υλικά της συσκευασίας (π.χ. µεµβράνες, πεπιεσµένο α- φρολέξ) µπορεί να αποβούν επικίνδυνα για τα παιδιά. Κίνδυνος ασφυξίας. Κρατάτε τα υλικά αυτά µακριά από παιδιά και φροντίστε το ταχύτερο για την αποκοµιδή τους. Τοποθέτηση εν επιτρέπεται η τοποθέτηση του απορροφητήρα πάνω από εστίες καύσης στερεών καυσίµων. Εάν δεν έχουν οριστεί µεγαλύτερες αποστάσεις ασφαλείας από τον κατασκευαστή της συσκευής θα πρέπει να τηρούνται τουλάχιστον οι ακόλουθες α- ποστάσεις ασφαλείας µεταξύ της συσκευής µαγειρέµατος και της κάτω γωνίας του απορροφητήρα: 550 mm πάνω από ηλεκτρική εστία 650 mm πάνω από εστία αερίου 650 mm πάνω από ηλεκτρικό γκριλ ή φριτέζα Εάν λειτουργούν περισσότερα σκεύη µαγειρέµατος κάτω από τον απορροφητήρα για τα οποία ισχύουν διαφορετικές αποστάσεις ασφαλείας θα πρέπει να ε- πιλεγεί η µεγαλύτερη απόσταση ασφαλείας που έχει δοθεί. Χρησιµοποιείτε για τον αγωγό εξαγωγής αέρα µόνο σωλήνες ή αγωγούς από άφλεκτο υλικό, όπως τους διαθέτει το τµήµα ανταλλακτικών της Miele. Ο αέρας που βγαίνει από τον α- πορροφητήρα δεν θα πρέπει να περνάει από καµινάδα καλοριφέρ πετρελαίου ή αερίου που βρίσκεται σε λειτουργία, ούτε από φρεάτιο που χρησιµεύει για τον εξαερισµό χώρων, όπου λειτουργεί τζάκι. Σε περίπτωση που ο εξαγόµενος αέρας οδηγείται µέσα από καµινάδα ή φρεάτιο, εκτός λειτουργίας, τότε θα πρέπει να δοθεί ιδιαίτερη προσοχή στους κανονισµούς που ισχύουν για αυτό σε κάθε χώρα. 6

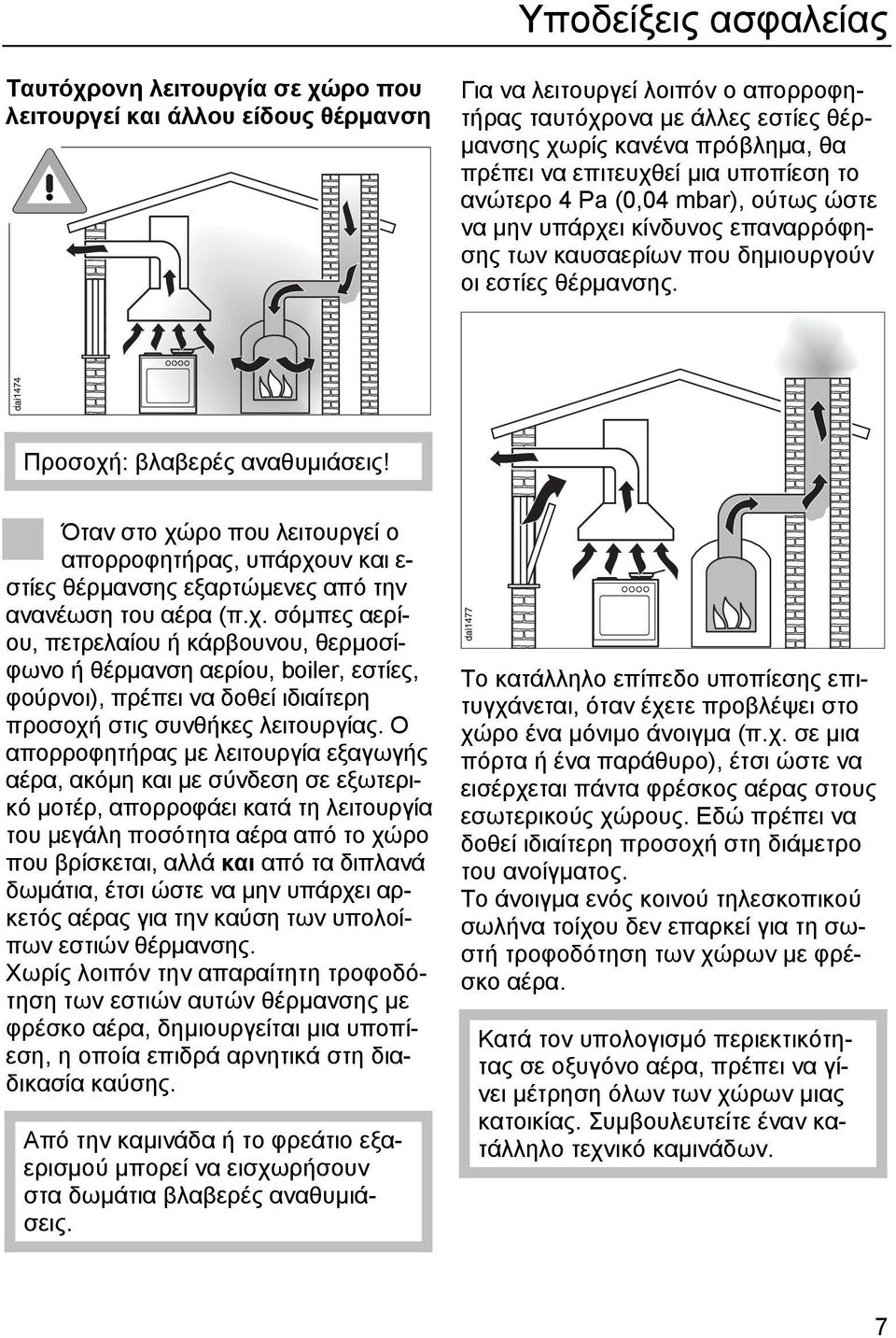

7 Υποδείξεις ασφαλείας Ταυτόχρονη λειτουργία σε χώρο που λειτουργεί και άλλου είδους θέρµανση Για να λειτουργεί λοιπόν ο απορροφητήρας ταυτόχρονα µε άλλες εστίες θέρ- µανσης χωρίς κανένα πρόβληµα, θα πρέπει να επιτευχθεί µια υποπίεση το ανώτερο 4 Pa (0,04 mbar), ούτως ώστε να µην υπάρχει κίνδυνος επαναρρόφησης των καυσαερίων που δηµιουργούν οι εστίες θέρµανσης. Προσοχή: βλαβερές αναθυµιάσεις! Όταν στο χώρο που λειτουργεί ο απορροφητήρας, υπάρχουν και ε- στίες θέρµανσης εξαρτώµενες από την ανανέωση του αέρα (π.χ. σόµπες αερίου, πετρελαίου ή κάρβουνου, θερµοσίφωνο ή θέρµανση αερίου, boiler, εστίες, φούρνοι), πρέπει να δοθεί ιδιαίτερη προσοχή στις συνθήκες λειτουργίας. Ο απορροφητήρας µε λειτουργία εξαγωγής αέρα, ακόµη και µε σύνδεση σε εξωτερικό µοτέρ, απορροφάει κατά τη λειτουργία του µεγάλη ποσότητα αέρα από το χώρο που βρίσκεται, αλλά και από τα διπλανά δωµάτια, έτσι ώστε να µην υπάρχει αρκετός αέρας για την καύση των υπολοίπων εστιών θέρµανσης. Χωρίς λοιπόν την απαραίτητη τροφοδότηση των εστιών αυτών θέρµανσης µε φρέσκο αέρα, δηµιουργείται µια υποπίεση, η οποία επιδρά αρνητικά στη διαδικασία καύσης. Από την καµινάδα ή το φρεάτιο εξαερισµού µπορεί να εισχωρήσουν στα δωµάτια βλαβερές αναθυµιάσεις. Το κατάλληλο επίπεδο υποπίεσης επιτυγχάνεται, όταν έχετε προβλέψει στο χώρο ένα µόνιµο άνοιγµα (π.χ. σε µια πόρτα ή ένα παράθυρο), έτσι ώστε να εισέρχεται πάντα φρέσκος αέρας στους εσωτερικούς χώρους. Εδώ πρέπει να δοθεί ιδιαίτερη προσοχή στη διάµετρο του ανοίγµατος. Το άνοιγµα ενός κοινού τηλεσκοπικού σωλήνα τοίχου δεν επαρκεί για τη σωστή τροφοδότηση των χώρων µε φρέσκο αέρα. Κατά τον υπολογισµό περιεκτικότητας σε οξυγόνο αέρα, πρέπει να γίνει µέτρηση όλων των χώρων µιας κατοικίας. Συµβουλευτείτε έναν κατάλληλο τεχνικό καµινάδων. 7

8 Υποδείξεις ασφαλείας Για την ασφαλή λειτουργία της συσκευής µπορεί να είναι απαραίτητο να συνδυάσετε τον απορροφητήρα µε ένα διακόπτη επαφής παραθύρου, ο οποίος θα επιτρέπει τη λειτουργία της συσκευής µόνον όταν το παράθυρο είναι αρκετά ανοικτό ή τίθεται σε λειτουργία αυτόµατα ένα µοτέρ εισροής αέρα ή να ενεργοποιείται ένας µηχανισµός για να ανοίγει ένα κλαπέτο εισροής αέρα, όταν τεθεί σε λειτουργία ο απορροφητήρας ή διακόπτεται αυτόµατα η λειτουργία των εστιών θέρµανσης που εξαρτώνται από την ανανέωση του αέρα, ό- ταν τεθεί σε λειτουργία ο απορροφητήρας Η µονάδα ελέγχου Miele DSM 400 σας δίνει τη δυνατότητα να συνδυάσετε τα κατάλληλα εξαρτήµατα µε τον απορροφητήρα (βλέπε κεφ. "Λειτουργία µε τη µονάδα ελέγχου DSM 400"). Τη µονάδα µπορείτε να την προµηθευτείτε ως πρόσθετο εξάρτηµα από το τµήµα ανταλλακτικών της Miele. Για τις παλιές συσκευές Όταν ο απορροφητήρας σας παλιώσει και πρόκειται να τον πετάξετε, βγάζετε το φις από την πρίζα και καταστρέφετε, τόσο το καλώδιο όσο και το φις. Έτσι αποφεύγετε το ενδεχόµενο επαναχρησιµοποίησης της συσκευής, που θα ήταν επιζήµιο για το περιβάλλον. Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για βλάβες που προκύπτουν από λανθασµένη χρήση ή αµέλεια προς τις υποδείξεις ασφαλείας. Συµβουλευτείτε έναν κατάλληλο τεχνικό καµινάδων. 8

9 Περιγραφή λειτουργίας Ο απορροφητήρας αυτός λειτουργεί: µε εξαγωγή αέρα: µε εξωτερικό µοτέρ: (για συσκευές τύπου ΕΧΤ) Ο αέρας που απορροφάται, καθαρίζεται από τη θήκη φίλτρου και το φίλτρο λίπους και οδηγείται προς τα έξω. Η συσκευή είναι εξοπλισµένη µε ένα προστατευτικό διάφραγµα. Όταν η συσκευή είναι εκτός λειτουργίας, το διάφραγµα είναι κλειστό. εν γίνεται ανταλλαγή αέρα ανάµεσα στο χώρο ε- γκατάστασης και στον εξωτερικό αέρα. Όταν θέτετε τον απορροφητήρα σε λειτουργία, τότε ανοίγει το διάφραγµα και έτσι οι υδρατµοί της κουζίνας, διοχετεύονται χωρίς κανένα εµπόδιο προς τα έξω. Οι απορροφητήρες τύπου EXT, είναι ειδικά κατασκευασµένοι για τη σύνδεση µε εξωτερικό µοτέρ, δηλαδή το µοτέρ απορρόφησης τοποθετείται σε έναν ε- ξωτερικό χώρο της δικής σας επιλογής. Το εξωτερικό µοτέρ συνδέεται µε τον απορροφητήρα µέσω ενός ειδικού ηλεκτρικού καλωδίου και ο χειρισµός του γίνεται από τον πίνακα χειρισµού του απορροφητήρα. 9

10 Περιγραφή συσκευής 10

11 Περιγραφή συσκευής a Πλαίσιο κάλυψης b Καµίνι c Οδηγός υδρατµών µε διακοσµητικά ράφια, σαν πρόσθετο εξάρτηµα. Σαν βοηθητικές επιφάνειες, αντέχουν συνολικά σε βάρος µέχρι 8 κιλά το ανώτερο. Κάθε βοηθητική επιφάνεια ξεχωριστά αντέχει µέχρι 4 κιλά το ανώτερο. d Φίλτρο λίπους e Θήκη φίλτρου f Κρεµάστρες κάθε µία αντέχει βάρος µέχρι 3 κιλά. g Φωτισµός εστιών h Πλήκτρο λειτουργίας / διακοπής φωτισµού εστιών i Πλήκτρο λειτουργίας / διακοπής του µοτέρ j Πλήκτρα ρύθµισης ισχύος του µοτέρ k Πλήκτρο παράτασης λειτουργίας Με το πλήκτρο αυτό µπορείτε να ενεργοποιήσετε την παράταση λειτουργίας. Όταν λήξει ο χρόνος παράτασης 5 ή 15 λεπτών, διακόπτεται αυτοµάτως και η λειτουργία του µοτέρ. l Πλήκτρο φίλτρου λίπους Η λυχνία του πλήκτρου φίλτρου λίπους ανάβει, όταν το φίλτρο λίπους και η θήκη του χρειάζονται καθαρισµό. Με αυτό το πλήκτρο µπορείτε κάθε φορά, µετά τον καθαρισµό του φίλτρου λίπους και της θήκης του, να µηδενίζετε τον µετρητή ωρών λειτουργίας (βλέπε κεφ. "Καθαρισµός και περιποίηση"). Πέραν τούτου είναι δυνατή η ενηµέρωση σχετικά µε τις ώρες λειτουργίας και η αλλαγή αυτών. Για το χειρισµό των λειτουργιών διαβάστε το κεφάλαιο "Χειρισµός". 11

12 Χειρισµός Έναρξη λειτουργίας του µοτέρ Πατάτε το πλήκτρο λειτουργίας / διακοπής. Αυτοµάτως το µοτέρ λειτουργεί στη βαθµίδα ισχύος "II". Ανάβει η ενδεικτική λυχνία. Αν ο απορροφητήρας είναι συνδεδε- µένος µε ένα διακόπτη επαφής παραθύρου µέσω της µονάδας ελέγχου DSM 400, δεν µπορείτε να θέσετε σε λειτουργία το µοτέρ όταν το παράθυρο είναι κλειστό. Η ενδεικτική λυχνία αναβοσβήνει. Επιλογή βαθµίδας ισχύος Αυτόµατη διακοπή λειτουργίας της εντατικής βαθµίδας Έχετε τη δυνατότητα να ρυθµίσετε µε τέτοιο τρόπο την εντατική βαθµίδα, ώ- στε το µοτέρ να επανέρχεται πάντα µετά από 10 λεπτά αυτόµατα στην βαθµίδα ισχύος "ΙΙΙ". Για να γίνει αυτό πρέπει να έχει διακοπεί η λειτουργία του µοτέρ και του φωτισµού των εστιών. Πατάτε το πλήκτρο παράτασης λειτουργίας για περίπου 10 δευτερόλεπτα. Η πρώτη λυχνία ένδειξης των βαθµίδων ισχύος ανάβει. Πατάτε κατόπιν διαδοχικά Με τα πλήκτρα " / +" επιλέγετε την επιθυµητή βαθµίδα ισχύος. Πλήκτρο "+" = υψηλότερη ισχύς Πλήκτρο " " = χαµηλότερη ισχύς Για το κανονικό µαγείρεµα και ανάλογα πάντα µε την ένταση των υδρατµών ρυθµίζετε τις βαθµίδες ισχύος από "I" ως "III" (πράσινες λυχνίες). το πλήκτρο φωτισµού, το πλήκτρο " " και µετά πάλι το πλήκτρο φωτισµού. Εντατική βαθµίδα Για το σύντοµο τηγάνισµα και το βράσι- µο µε έντονη δηµιουργία οσµών και υ- δρατµών µπορείτε να χρησιµοποιήσετε προσωρινά την εντατική βαθµίδα "IV" (κίτρινη λυχνία). 12

13 Χειρισµός Αν δεν έχει ενεργοποιηθεί η αυτόµατη διακοπή λειτουργίας, αναβοσβήνουν οι λυχνίες των βαθµίδων ισχύος "Ι" και "ΙV" του µοτέρ. Για να ενεργοποιήσετε την αυτόµατη διακοπή λειτουργίας πατάτε το πλήκτρο "+". Οι λυχνίες των βαθµίδων ισχύος "Ι" και "ΙV" ανάβουν σταθερά. Για να απενεργοποιήσετε την αυτό- µατη διακοπή λειτουργίας πατάτε το πλήκτρο " ". Επιβεβαιώνετε τη διαδικασία µε το πλήκτρο παράτασης λειτουργίας. Αν δεν επιβεβαιώσετε µέσα σε 4 λεπτά µετά τον προγραµµατισµό, η συσκευή αυτοµάτως αναγνωρίζει την "παλιά" ρύθµιση. Παράταση λειτουργίας Μετά το µαγείρεµα συνιστάται να αφήνετε το µοτέρ του απορροφητήρα να λειτουργεί για λίγα λεπτά ακόµη. Έτσι, ο αέρας της κουζίνας παραµένει καθαρός, χωρίς υδρατµούς και ενοχλητικές οσµές. Επιλέγοντας την παράταση λειτουργίας, το µοτέρ διακόπτει αυτοµάτως τη λειτουργία του µετά την πάροδο του χρόνου που έχετε επιλέξει. Πατάτε το πλήκτρο για την παράταση λειτουργίας, ενόσω ο απορροφητήρας βρίσκεται ακόµη σε λειτουργία. Πάτηµα 1 φορά: η λειτουργία του µοτέρ διακόπτεται µετά από 5 λεπτά (αριστερή λυχνία) Πάτηµα 2 φορές: η λειτουργία του µοτέρ διακόπτεται µετά από 15 λεπτά (δεξιά λυχνία) Αν θέλετε να απενεργοποιήσετε την παράταση, πατάτε άλλη µια φορά το πλήκτρο παράτασης λειτουργίας. Το µοτέρ δεν σταµατάει αυτόµατα. ιακοπή λειτουργίας του µοτέρ Πατώντας το πλήκτρο λειτουργίας / διακοπής, διακόπτετε τη λειτουργία του µοτέρ. Η ενδεικτική λυχνία σβήνει. 13

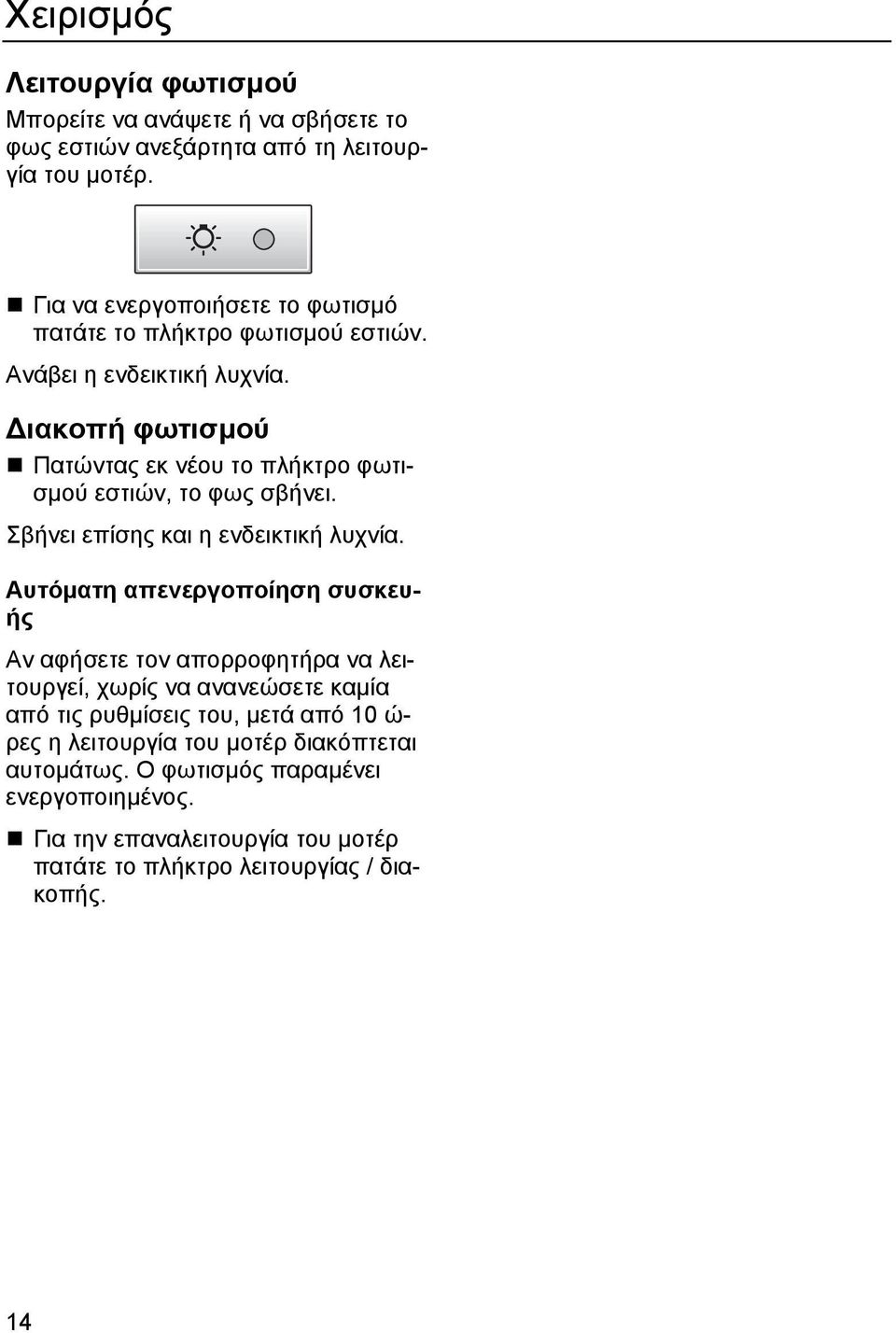

14 Χειρισµός Λειτουργία φωτισµού Μπορείτε να ανάψετε ή να σβήσετε το φως εστιών ανεξάρτητα από τη λειτουργία του µοτέρ. Για να ενεργοποιήσετε το φωτισµό πατάτε το πλήκτρο φωτισµού εστιών. Ανάβει η ενδεικτική λυχνία. ιακοπή φωτισµού Πατώντας εκ νέου το πλήκτρο φωτισµού εστιών, το φως σβήνει. Σβήνει επίσης και η ενδεικτική λυχνία. Αυτόµατη απενεργοποίηση συσκευής Αν αφήσετε τον απορροφητήρα να λειτουργεί, χωρίς να ανανεώσετε καµία από τις ρυθµίσεις του, µετά από 10 ώ- ρες η λειτουργία του µοτέρ διακόπτεται αυτοµάτως. Ο φωτισµός παραµένει ενεργοποιηµένος. Για την επαναλειτουργία του µοτέρ πατάτε το πλήκτρο λειτουργίας / διακοπής. 14

15 Χειρισµός Μετρητής ωρών λειτουργίας Η διάρκεια χρόνου λειτουργίας του α- πορροφητήρα καταγράφεται στη µνήµη της συσκευής. Ο µετρητής ωρών λειτουργίας υπενθυ- µίζει πότε το φίλτρο λίπους και η θήκη φίλτρου χρειάζονται καθαρισµό. Μηδενισµός µετρητή ωρών λειτουργίας Ενηµέρωση του φίλτρου λίπους από τον µετρητή ωρών λειτουργίας Πριν από τη λήξη χρόνου λειτουργίας, µπορείτε να ενηµερωθείτε για το ποσοστό του χρόνου που πέρασε. Θέτετε σε λειτουργία το µοτέρ, πατώντας το πλήκτρο λειτουργίας / διακοπής. Μετά από χρόνο λειτουργίας 30 ωρών ή µετά από το χρόνο λειτουργίας που ρυθµίσατε, ανάβει η ενδεικτική λυχνία του πλήκτρου φίλτρου λίπους, το οποίο σηµαίνει ότι πρέπει να καθαρίσετε το φίλτρο λίπους και τη θήκη φίλτρου. Μετά τον καθαρισµό πρέπει να µηδενίσετε πάλι τον µετρητή ωρών λειτουργίας. Για να γίνει αυτό, κρατάτε πατηµένο το πλήκτρο φίλτρου λίπους για περίπου 3 δευτερόλεπτα, ενόσω λειτουργεί το µοτέρ. Η ενδεικτική λυχνία του πλήκτρου σβήνει. Κρατάτε πατηµένο το πλήκτρο του φίλτρου λίπους. Αρχίζουν να αναβοσβήνουν µία ή περισσότερες λυχνίες των πλήκτρων / +. Ο αριθµός των λυχνιών που αναβοσβήνουν υποδεικνύει το ποσοστό ωρών λειτουργίας: 1 ενδεικτική λυχνία = 25 % 2 ενδεικτικές λυχνίες = 50 % 3 ενδεικτικές λυχνίες = 75 % 4 ενδεικτικές λυχνίες = 100 % Όταν διακόπτετε τη λειτουργία του α- πορροφητήρα και όταν µεσολαβεί διακοπή ρεύµατος, οι ώρες λειτουργίας που έχουν καλυφθεί παραµένουν στη µνήµη της συσκευής. 15

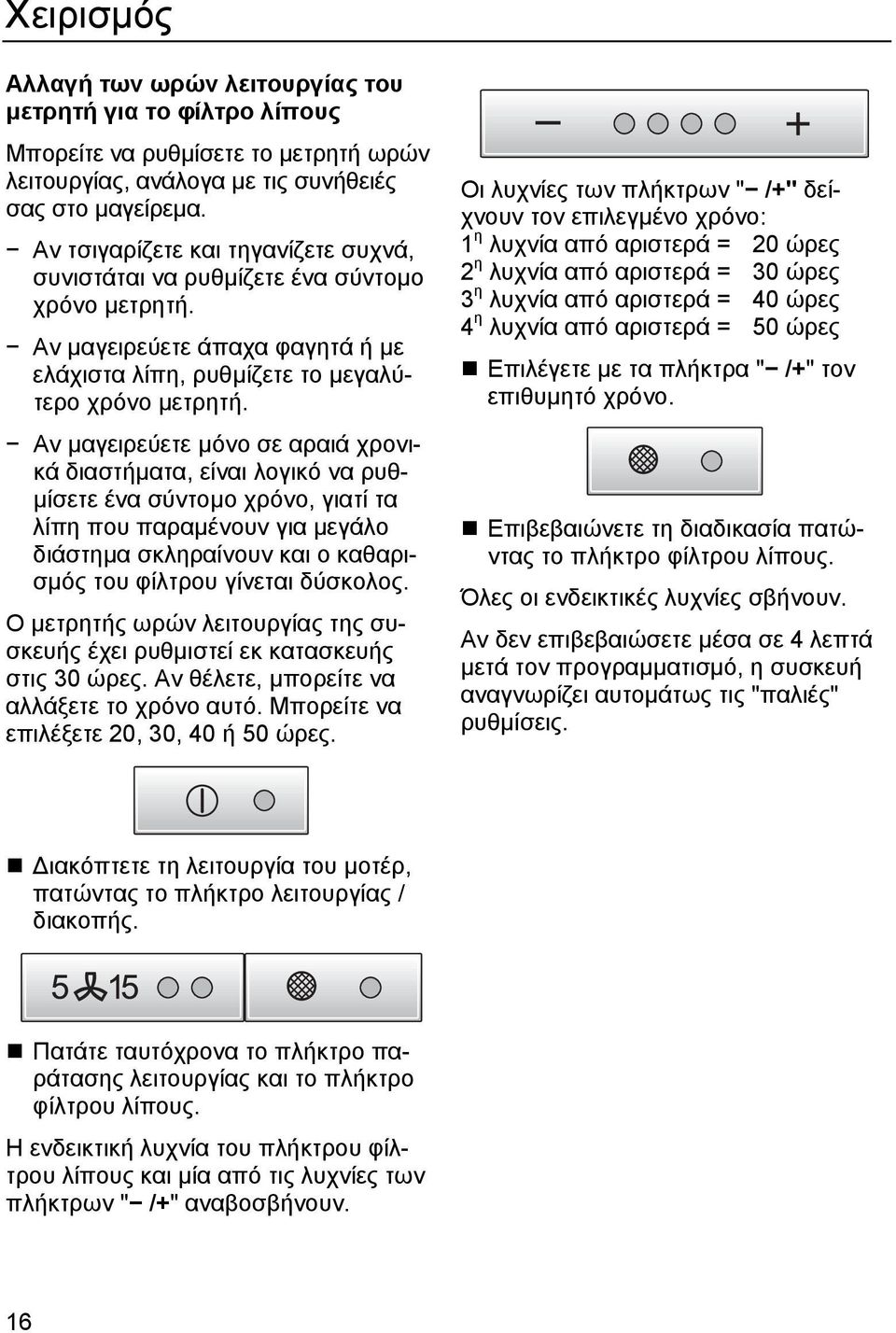

16 Χειρισµός Αλλαγή των ωρών λειτουργίας του µετρητή για το φίλτρο λίπους Μπορείτε να ρυθµίσετε το µετρητή ωρών λειτουργίας, ανάλογα µε τις συνήθειές σας στο µαγείρεµα. Αν τσιγαρίζετε και τηγανίζετε συχνά, συνιστάται να ρυθµίζετε ένα σύντοµο χρόνο µετρητή. Αν µαγειρεύετε άπαχα φαγητά ή µε ελάχιστα λίπη, ρυθµίζετε το µεγαλύτερο χρόνο µετρητή. Αν µαγειρεύετε µόνο σε αραιά χρονικά διαστήµατα, είναι λογικό να ρυθ- µίσετε ένα σύντοµο χρόνο, γιατί τα λίπη που παραµένουν για µεγάλο διάστηµα σκληραίνουν και ο καθαρισµός του φίλτρου γίνεται δύσκολος. Ο µετρητής ωρών λειτουργίας της συσκευής έχει ρυθµιστεί εκ κατασκευής στις 30 ώρες. Αν θέλετε, µπορείτε να αλλάξετε το χρόνο αυτό. Μπορείτε να επιλέξετε 20, 30, 40 ή 50 ώρες. Οι λυχνίες των πλήκτρων " /+" δείχνουν τον επιλεγµένο χρόνο: 1 η λυχνία από αριστερά = 20 ώρες 2 η λυχνία από αριστερά = 30 ώρες 3 η λυχνία από αριστερά = 40 ώρες 4 η λυχνία από αριστερά = 50 ώρες Επιλέγετε µε τα πλήκτρα " /+" τον επιθυµητό χρόνο. Επιβεβαιώνετε τη διαδικασία πατώντας το πλήκτρο φίλτρου λίπους. Όλες οι ενδεικτικές λυχνίες σβήνουν. Αν δεν επιβεβαιώσετε µέσα σε 4 λεπτά µετά τον προγραµµατισµό, η συσκευή αναγνωρίζει αυτοµάτως τις "παλιές" ρυθµίσεις. ιακόπτετε τη λειτουργία του µοτέρ, πατώντας το πλήκτρο λειτουργίας / διακοπής. Πατάτε ταυτόχρονα το πλήκτρο παράτασης λειτουργίας και το πλήκτρο φίλτρου λίπους. Η ενδεικτική λυχνία του πλήκτρου φίλτρου λίπους και µία από τις λυχνίες των πλήκτρων " /+" αναβοσβήνουν. 16

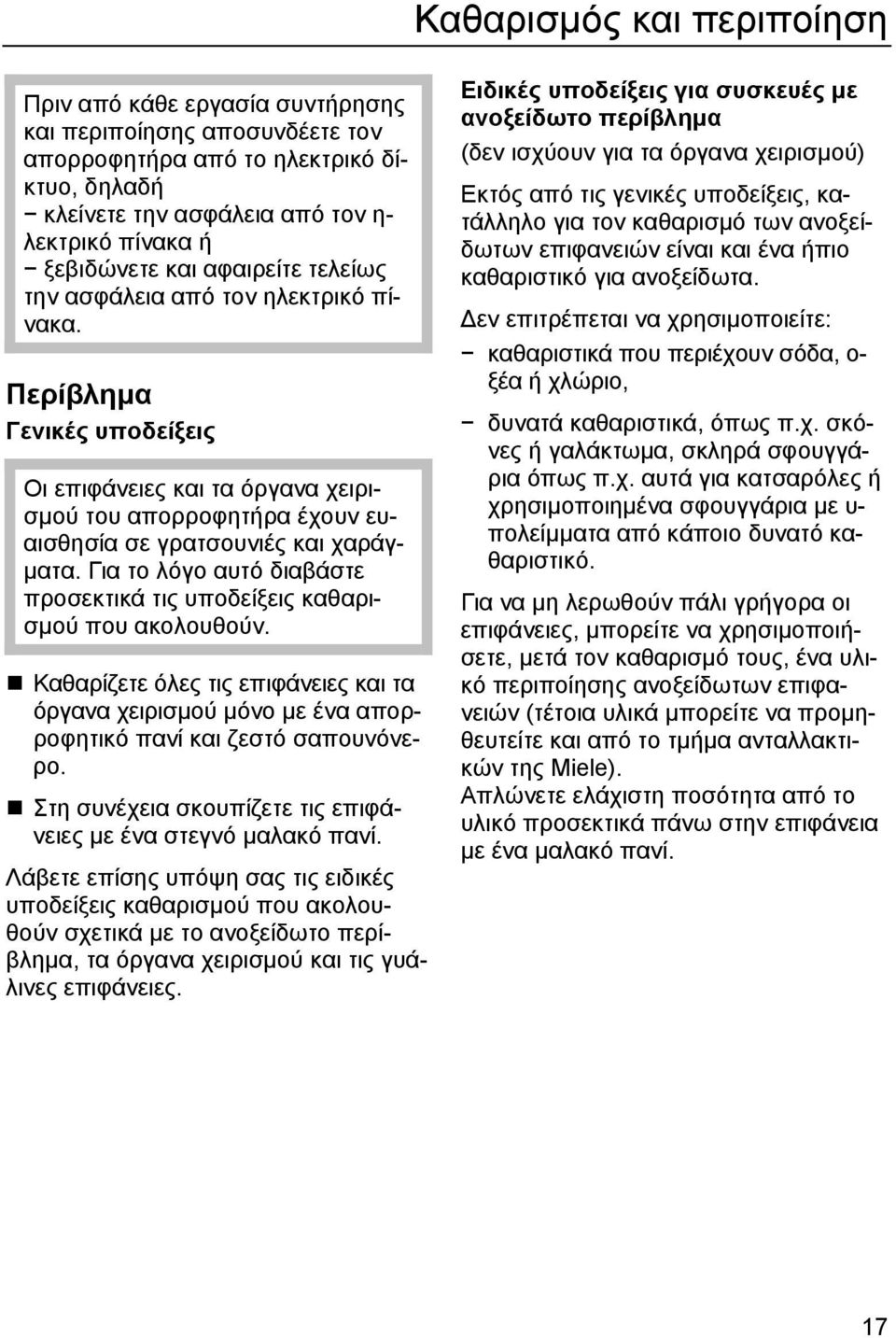

17 Καθαρισµός και περιποίηση Πριν από κάθε εργασία συντήρησης και περιποίησης αποσυνδέετε τον απορροφητήρα από το ηλεκτρικό δίκτυο, δηλαδή κλείνετε την ασφάλεια από τον η- λεκτρικό πίνακα ή ξεβιδώνετε και αφαιρείτε τελείως την ασφάλεια από τον ηλεκτρικό πίνακα. Περίβληµα Γενικές υποδείξεις Οι επιφάνειες και τα όργανα χειρισµού του απορροφητήρα έχουν ευαισθησία σε γρατσουνιές και χαράγ- µατα. Για το λόγο αυτό διαβάστε προσεκτικά τις υποδείξεις καθαρισµού που ακολουθούν. Καθαρίζετε όλες τις επιφάνειες και τα όργανα χειρισµού µόνο µε ένα απορροφητικό πανί και ζεστό σαπουνόνερο. Στη συνέχεια σκουπίζετε τις επιφάνειες µε ένα στεγνό µαλακό πανί. Λάβετε επίσης υπόψη σας τις ειδικές υποδείξεις καθαρισµού που ακολουθούν σχετικά µε το ανοξείδωτο περίβληµα, τα όργανα χειρισµού και τις γυάλινες επιφάνειες. Ειδικές υποδείξεις για συσκευές µε ανοξείδωτο περίβληµα (δεν ισχύουν για τα όργανα χειρισµού) Εκτός από τις γενικές υποδείξεις, κατάλληλο για τον καθαρισµό των ανοξείδωτων επιφανειών είναι και ένα ήπιο καθαριστικό για ανοξείδωτα. εν επιτρέπεται να χρησιµοποιείτε: καθαριστικά που περιέχουν σόδα, ο- ξέα ή χλώριο, δυνατά καθαριστικά, όπως π.χ. σκόνες ή γαλάκτωµα, σκληρά σφουγγάρια όπως π.χ. αυτά για κατσαρόλες ή χρησιµοποιηµένα σφουγγάρια µε υ- πολείµµατα από κάποιο δυνατό καθαριστικό. Για να µη λερωθούν πάλι γρήγορα οι επιφάνειες, µπορείτε να χρησιµοποιήσετε, µετά τον καθαρισµό τους, ένα υλικό περιποίησης ανοξείδωτων επιφανειών (τέτοια υλικά µπορείτε να προµηθευτείτε και από το τµήµα ανταλλακτικών της Miele). Απλώνετε ελάχιστη ποσότητα από το υλικό προσεκτικά πάνω στην επιφάνεια µε ένα µαλακό πανί. 17

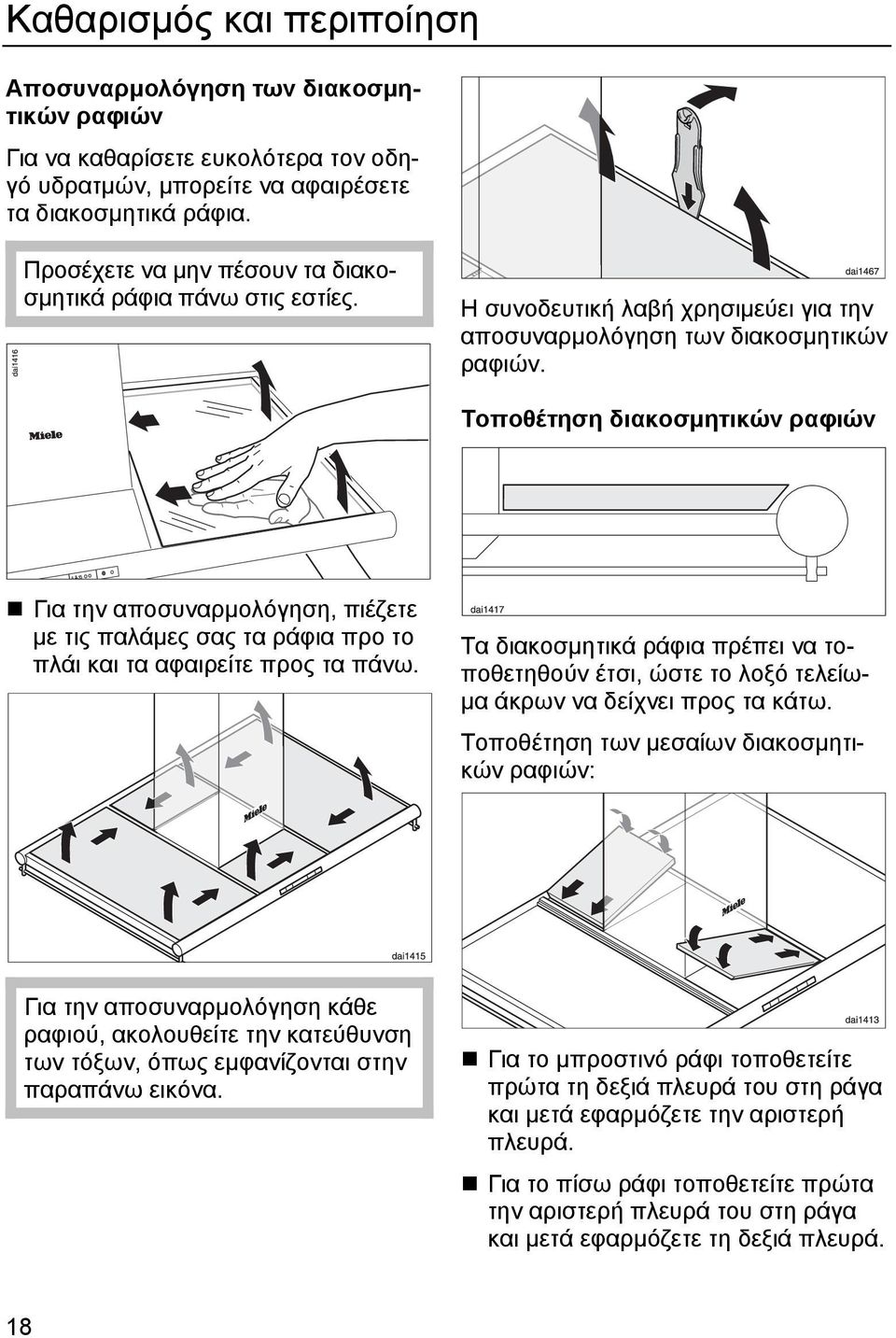

18 Καθαρισµός και περιποίηση Αποσυναρµολόγηση των διακοσµητικών ραφιών Για να καθαρίσετε ευκολότερα τον οδηγό υδρατµών, µπορείτε να αφαιρέσετε τα διακοσµητικά ράφια. Προσέχετε να µην πέσουν τα διακοσµητικά ράφια πάνω στις εστίες. Η συνοδευτική λαβή χρησιµεύει για την αποσυναρµολόγηση των διακοσµητικών ραφιών. Τοποθέτηση διακοσµητικών ραφιών Για την αποσυναρµολόγηση, πιέζετε µε τις παλάµες σας τα ράφια προ το πλάι και τα αφαιρείτε προς τα πάνω. Τα διακοσµητικά ράφια πρέπει να τοποθετηθούν έτσι, ώστε το λοξό τελείω- µα άκρων να δείχνει προς τα κάτω. Τοποθέτηση των µεσαίων διακοσµητικών ραφιών: Για την αποσυναρµολόγηση κάθε ραφιού, ακολουθείτε την κατεύθυνση των τόξων, όπως εµφανίζονται στην παραπάνω εικόνα. Για το µπροστινό ράφι τοποθετείτε πρώτα τη δεξιά πλευρά του στη ράγα και µετά εφαρµόζετε την αριστερή πλευρά. Για το πίσω ράφι τοποθετείτε πρώτα την αριστερή πλευρά του στη ράγα και µετά εφαρµόζετε τη δεξιά πλευρά. 18

19 Καθαρισµός και περιποίηση Τοποθέτηση των πλαϊνών διακοσµητικών ραφιών: Όργανα χειρισµού Αν παραµείνουν για µεγαλύτερο χρονικό διάστηµα λεκέδες πάνω στα όργανα χειρισµού µπορεί να αλλοιωθούν ή να αλλάξει το χρώµα τους. Γι' αυτό αποµακρύνετε άµεσα όλους τους λεκέδες που δηµιουργούνται. Για τον καθαρισµό τους ακολουθείτε τις γενικές υποδείξεις που αναφέρονται σε αυτό το κεφάλαιο. Για το δεξί και το αριστερό ράφι τοποθετείτε πρώτα την πλευρά που είναι προς το καµίνι στη ράγα και µετά εφαρµόζετε τις εξωτερικές πλευρές τους. Ειδικές υποδείξεις για τις γυάλινες επιφάνειες Εκτός από τις γενικές υποδείξεις, κατάλληλο για τον καθαρισµό των γυάλινων επιφανειών είναι και ένα κοινό καθαριστικό γυάλινων επιφανειών. εν επιτρέπεται να χρησιµοποιείτε: δυνατά καθαριστικά, όπως π.χ. σκόνες ή γαλάκτωµα, σκληρά σφουγγάρια όπως π.χ. αυτά για κατσαρόλες ή χρησιµοποιηµένα σφουγγάρια µε υπολείµµατα από κάποιο δυνατό καθαριστικό, σπρέι καθαρισµού φούρνου. Καθαρίζετε τα όργανα χειρισµού µόνο µε ένα πολύ καλά στυµµένο πανί ή σφουγγάρι, για να µην εισχωρήσει υγρασία στα ηλεκτρονικά µέρη της συσκευής. Για τον καθαρισµό των οργάνων χειρισµού δεν επιτρέπεται να χρησιµοποιήσετε υλικά καθαρισµού ανοξείδωτων επιφανειών. Θήκη φίλτρου και φίλτρο λίπους Η θήκη φίλτρου και το µεταλλικό φίλτρο λίπους του απορροφητήρα συγκρατούν διάφορα στέρεα συστατικά από τους υδρατµούς του µαγειρέµατος (λίπος, σκόνη κ.λπ.), εµποδίζοντας έτσι τη συσσώρευση βρωµιάς µέσα στη συσκευή. Καθαρίζετε τη θήκη και το φίλτρο το αργότερο όταν ανάψει η ενδεικτική λυχνία του πλήκτρου φίλτρου λίπους. 19

20 Καθαρισµός και περιποίηση Συνιστάται ο καθαρισµός τους κάθε 3 ως 4 εβδοµάδες, έτσι ώστε να αποφύγετε τη σκλήρυνση των λεκέδων λίπους µε τη συνεχή χρήση. Πρέπει να καθαρίζετε κάθε φόρα τόσο τη θήκη φίλτρου όσο και το φίλτρο λίπους. Ένα φίλτρο µε πολλά υπολείµµατα λίπους περικλείει κίνδυνο φωτιάς! Αφαίρεση της θήκης φίλτρου Για να αποφύγετε ζηµιές στη θήκη φίλτρου, στο φίλτρο λίπους και στις εστίες µαγειρέµατος να κρατάτε σταθερά τη θήκη φίλτρου, όταν την αφαιρείτε. Για να αφαιρέσετε τη θήκη φίλτρου, τραβάτε το µπροστινό τµήµα της από τα στοπ προς τα κάτω και την απελευθερώνετε προς τα πίσω. Προσέχετε να µην πέσει πάνω στις εστίες. Αφαίρεση του φίλτρου λίπους Ανοίγετε το στήριγµα του φίλτρου, γέρνετε το φίλτρο λίπους περίπου 45 προς τα κάτω, το ξεκρεµάτε από πίσω και το αφαιρείτε. Καθαρισµός του φίλτρου λίπους και της θήκης φίλτρου στο χέρι Καθαρίζετε το φίλτρο λίπους και τη θήκη φίλτρου µε τη βοήθεια µιας βούρτσας σε ζεστό σαπουνόνερο και την προσθήκη ενός ήπιου απορρυπαντικού. Μη χρησιµοποιείτε συµπυκνωµένα απορρυπαντικά. εν επιτρέπεται να χρησιµοποιείτε: καθαριστικά που διαλύουν τα άλατα, αλκαλικά καθαριστικά ( µε τιµή ph πάνω από 7) όπως π.χ. σκόνη ή γαλάκτωµα ή άλλου είδους δυνατά καθαριστικά για όλες τις χρήσεις. σπρέι φούρνου Καθαρισµός του φίλτρου λίπους και της θήκης φίλτρου στο πλυντήριο πιάτων Τοποθετείτε το φίλτρο λίπους και τη θήκη φίλτρου όρθια στο κάτω κάνιστρο και τα πλένετε σε πρόγραµµα 65 µε ένα ήπιο απορρυπαντικό πλυντηρίου πιάτων. Αποφεύγετε αλκαλικά απορρυπαντικά πλυντηρίου πιάτων (τιµή ph πάνω από 7). Πρέπει να φροντίσετε ώστε ο βραχίονας εκτόξευσης νερού να µπορεί να περιστρέφεται ελεύθερα. 20

21 Καθαρισµός και περιποίηση Κατά το πλύσιµο του φίλτρου λίπους σε πλυντήριο πιάτων, ανάλογα µε το απορρυπαντικό που χρησιµοποιείτε, µπορεί να αλλοιωθεί το χρώµα στην εσωτερική επιφάνειά του. Αυτό δεν επηρεάζει καθόλου τη λειτουργία του φίλτρου. Μετά τον καθαρισµό, τοποθετείτε το φίλτρο λίπους για να στεγνώσει πάνω σε µια απορροφητική πετσέτα. Στο διάστηµα που έχετε αφαιρέσει τη θήκη και το φίλτρο καθαρίζετε τα υ- πολείµµατα λίπους από όλα τα εσωτερικά µέρη της συσκευής που φθάνετε. Έτσι προφυλάσσεστε από κίνδυνο πυρκαγιάς. Τοποθέτηση του φίλτρου λίπους Κατά την επανατοποθέτηση του φίλτρου λίπους, προσέχετε ώστε το στήριγµα που τα ασφαλίζει να δείχνει προς τα κάτω. Αν κατά λάθος τοποθετήσετε τα φίλτρα ανάποδα, τότε: Τοποθέτηση της θήκης φίλτρου Κρεµάτε πρώτα το πίσω τµήµα της θήκης και στη συνέχεια πιέζετε το µπροστινό τµήµα προς τα πάνω για να εφαρµόσει. Μετά τον καθαρισµό, πατάτε το πλήκτρο φίλτρου λίπους για περίπου 3 δευτερόλεπτα, για να µηδενίσετε τον µετρητή ωρών λειτουργίας. Η λυχνία του πλήκτρου σβήνει. Αν καθαρίσετε τη θήκη φίλτρου και το φίλτρο λίπους, πριν λήξει ο χρόνος του µετρητή ωρών λειτουργίας, µπορείτε να µηδενίσετε το µετρητή, πατώντας για περίπου 6 δευτερόλεπτα το πλήκτρο του φίλτρου. Απασφαλίζετε τα φίλτρα από τις εγκοπές µε ένα µικρό κατσαβίδι. 21

22 Καθαρισµός και περιποίηση Αλλαγή λυχνίας Αποσυνδέετε πρώτα τον απορροφητήρα από το ηλεκτρικό δίκτυο. Για να γίνει αυτό: κλείνετε την ασφάλεια στον ηλεκτρικό πίνακα ή ξεβιδώνετε και αφαιρείτε τη βιδωτή ασφάλεια από τον ηλεκτρικό πίνακα. Με τον ίδιο τρόπο τοποθετείτε τη νέα λυχνία. Αφαιρείτε το καπάκι της λυχνίας, χρησιµοποιώντας τη συνοδευτική λαβή. Ανασηκώνετε το καπάκι, τοποθετώντας την άκρη της λαβής στην εγκοπή που βρίσκεται στο κέντρο του, λυγίζετε έντονα το καπάκι και το αφαιρείτε από το πλάι. Στο τέλος, προεξέχει λίγο από τη µία πλευρά το στήριγµα της λυχνίας. Αρχικά τοποθετείτε τη µια άκρη από το καπάκι, από την πλευρά που προεξείχε το στήριγµα λυχνίας. Το στήριγµα που προεξείχε πιέζεται πάλι προς τα πίσω στην αρχική του θέση. Το ραβδωτό τµήµα στο καπάκι λυχνίας πρέπει να βρίσκεται προς τα πάνω. Λυγίζετε το καπάκι λυχνίας και τοποθετείτε στη θέση του το άλλο άκρο του. Στο τέλος πιέζετε το καπάκι, στο κέντρο του, για να εφαρµόσει σωστά στην αρχική του θέση. Στην πλευρά αυτή που προεξέχει λυγίζετε προς τα έξω το στήριγµα λυχνίας και το κρατάτε σταθερά. Στρέφετε κατά ένα τέταρτο στροφής τη λυχνία και την αφαιρείτε. 22

23 Service Για τυχόν βλάβες που δεν µπορείτε να αποκαταστήσετε µόνοι σας, απευθυνθείτε: στο κατάστηµα πώλησης προϊόντων Miele, από το οποίο αγοράσατε τη συσκευή ή στο Service της Miele στα τηλέφωνα που αναφέρονται στην τελευταία σελίδα. Σε περίπτωση που θα χρειαστεί να ειδοποιήσετε το Service της Miele παρακαλούµε να αναφέρετε τον τύπο και τον αριθµό της συσκευής σας. Τα δύο αυτά στοιχεία βρίσκονται στην πινακίδα τύπου που φαίνεται µόλις αφαιρέσετε το φίλτρο λίπους. 23

24 ιαστάσεις συσκευής Απόσταση µεταξύ εστιών και απορροφητήρα Εάν δεν έχουν οριστεί από τον κατασκευαστή των εστιών µεγαλύτερες αποστάσεις ασφαλείας πρέπει να τηρούνται τουλάχιστον οι ακόλουθες αποστάσεις ασφαλείας ανάµεσα στις εστίες και στο κάτω άκρο του απορροφητήρα: Ηλεκτρικές εστίες: 550 mm Εστίες αερίου: 650 mm Ηλεκτρικό γκριλ Miele ή συσκευή τηγανίσµατος: 650 mm Για περισσότερες οδηγίες, διαβάστε το κεφ. "Υποδείξεις ασφαλείας". 1) Πέρασµα για τον αγωγό εξαγωγής αέρα, για το ηλεκτρικό καλώδιο και στις συσκευές τύπου ΕΧΤ πέρασµα για το καλώδιο σύνδεσης στο εξωτερικό µοτέρ Στόµιο εξαγωγής αέρα 150 mm. Για να µπορείτε να µαγειρεύετε µε άνεση και ευκολία κάτω από τον α- πορροφητήρα σας, συνιστάται να τηρείτε απόσταση 700 mm ανάµεσα στις εστίες και τον απορροφητήρα. 24

25 Τοποθέτηση Πριν από την τοποθέτηση του απορροφητήρα, λάβετε υπόψη σας τις πληροφορίες που ακολουθούν στις επόµενες σελίδες, καθώς και τα κεφ. " ιαστάσεις συσκευής" και "Υποδείξεις ασφαλείας". Ιδιαίτερα κατά την ταυτόχρονη λειτουργία του απορροφητήρα στον ίδιο χώρο µε άλλες εστίες καύσης, πρέπει να τηρούνται όλες οι προϋποθέσεις ασφαλείας, ώστε να µην υπάρχει κίνδυνος δηµιουργίας βλαβερών αναθυµιάσεων. 2 βίδες Μ4 x 8 mm για τη σταθεροποίηση του καµινιού. 4 εξαρτήµατα ευθυγράµµισης, σε περίπτωση µη οριζόντιας οροφής. Φύλλο οδηγιών τοποθέτησης Όλα τα βήµατα τοποθέτησης περιγράφονται στο συνοδευτικό φύλλο οδηγιών τοποθέτησης. Εξαρτήµατα τοποθέτησης 1 στόµιο εξαγωγής αέρα, παρέχει τη δυνατότητα διαφορετικής θέσης του α- νοίγµατος εξαερισµού στην οροφή. 4 βίδες 8 x 60 mm µε 4 ροδέλες και 4 ούπατ S 10 για σταθεροποίηση της πλάκας οροφής στην οροφή Οι βίδες και τα ούπατ είναι κατάλληλα για τοποθέτηση σε οροφή από µπετόν. Για οροφές άλλου υλικού, επιλέγετε το αντίστοιχο υλικό στερέωσης. Σιγουρευτείτε πρώτα ότι η σταθερότητα της οροφής είναι απόλυτα εγγυηµένη. 1 κολάρο σωλήνα, για τη στερέωση του αγωγού εξαγωγής αέρα στο στόµιο εξαγωγής αέρα. 1 λαβή, για την αποσυναρµολόγηση των καλυµµάτων των λυχνιών και των πρόσθετων διακοσµητικών στοιχείων. 25

26 Αγωγός εξαγωγής αέρα Λάβετε υπόψη σας τις οδηγίες στο κεφ. "Υποδείξεις ασφαλείας". Ιδιαίτερα κατά την ταυτόχρονη λειτουργία του απορροφητήρα στον ί- διο χώρο µε άλλες εστίες θέρµανσης, πρέπει να τηρούνται όλες οι προϋποθέσεις ασφαλείας, ώστε να µην υπάρχει κίνδυνος δηµιουργίας βλαβερών αναθυµιάσεων. Σε περίπτωση αµφιβολίας συµβουλευτείτε τον κατάλληλο τεχνικό καµινάδων για την ασφαλή λειτουργία της συσκευής. Σε οριζόντια τοποθέτηση του αγωγού εξαγωγής αέρα πρέπει να τηρηθεί µια ελάχιστη απόκλιση ευθείας από 1 cm ανά µέτρο, έτσι ώστε να µην κυλούν οι υδρατµοί πίσω στον απορροφητήρα. Όταν οι υδρατµοί οδηγούνται κατευθείαν έξω στον ελεύθερο χώρο, σας συνιστούµε να χρησιµοποιήσετε έναν τηλεσκοπικό σωλήνα τοίχου. Ο αγωγός εξαγωγής αέρα πρέπει να έχει όσο το δυνατόν µικρότερο µήκος και λιγότερες γωνίες. Η διάµετρος του αγωγού εξαγωγής αέρα δεν θα πρέπει να είναι µικρότερη από 150 mm. Αν χρησιµοποιήσετε αγωγούς εξαγωγής αέρα µε διάµετρο µικρότερη από 150 mm ή παραλληλόγραµµους σωλήνες, θα υπάρχει αυξηµένος θόρυβος λειτουργίας και η απόδοση απορρόφησης θα είναι µειωµένη. Μειώνετε τη διάµετρο του αγωγού εξαγωγής αέρα µόνο σε ειδικές περιπτώσεις, π.χ. όταν ο αγωγός ήδη υπάρχει. Χρησιµοποιήστε µόνο καµπύλες α- γωγού µε µεγάλη ακτίνα, γιατί οι κα- µπύλες µικρής ακτίνας µειώνουν την απόδοση του απορροφητήρα. Για σύνδεση µε αγωγό εξαγωγής αέρα χρησιµοποιήστε µόνον ίσιους σωλήνες ή εύκαµπτους αγωγούς από άφλεκτο υλικό. Όταν οι υδρατµοί οδηγούνται σε ένα φρεάτιο εξαερισµού χώρου, τότε θα πρέπει το στόµιο εξόδου να έχει κλίση προς την κατεύθυνση εξαγωγής του αέρα από το φρεάτιο. 26

27 Αγωγός εξαγωγής αέρα Προσοχή! Αν ο αγωγός εξαγωγής αέρα περνάει από ψυχρούς χώρους ή οροφές, µπορεί σε κάποιο συγκεκριµένο κοµµάτι του σωλήνα, η έντονη αλλαγή θερµοκρασίας να δηµιουργήσει υδρατµούς. Σε αυτήν την περίπτωση είναι απαραίτητο ένα στρώµα µόνωσης. Σε απορροφητήρες οι οποίοι έχουν υ- ποδοχή σύνδεσης µε εξωτερικό µοτέρ (τύπου ΕΧΤ) η ατµοπαγίδα είναι ενσωµατωµένη στη συσκευή. Σιγαστήρας (αγορά πρόσθετου εξαρτήµατος για συσκευές τύπου ΕΧΤ) Ατµοπαγίδα (αγορά πρόσθετου εξαρτήµατος) Πέρα από τη µόνωση του αγωγού εξαγωγής αέρα, συνιστάται να εφοδιαστείτε και να τοποθετήσετε στο σωλήνα µια ατµοπαγίδα, η οποία θα συλλέγει τους υδρατµούς. Ατµοπαγίδες διατίθενται για αγωγούς εξαγωγής αέρα µε Ø 125 mm ή µε Ø 150 mm. Συνιστάται, στις συσκευές που συνδέονται µε εξωτερικό µοτέρ, να τοποθετείται ένας σιγαστήρας για να επιτυγχάνεται µια επιπλέον µείωση του θορύβου. Μπορεί να τοποθετηθεί σε µια κατάλληλη θέση κατά µήκος του αγωγού εξαγωγής αέρα, µεταξύ του απορροφητήρα και του εξωτερικού µοτέρ. Προσέχετε, κατά την εγκατάσταση της ατµοπαγίδας, να τοποθετηθεί αυτή κάθετα και κατά το δυνατόν κοντά πάνω από το στόµιο εξαγωγής αέρα του α- πορροφητήρα. Το βέλος στο περίβληµα δείχνει την κατεύθυνση εξαγωγής αέρα. 27

28 Ηλεκτρική σύνδεση Ηλεκτρική σύνδεση (µόνιµη) Ο απορροφητήρας επιτρέπεται να συνδεθεί µόνο σε ηλεκτρικό δίκτυο, του ο- ποίου η εγκατάσταση έχει γίνει σύµφωνα µε τους ισχύοντες κανονισµούς ηλεκτρικής ασφάλειας. Οι προδιαγραφές της ηλεκτρικής εγκατάστασης πρέπει να είναι σύµφωνες µε τις οδηγίες του VDE Για µεγαλύτερη ασφάλεια το σωµατείο VDE στη σειρά προδιαγραφών DIN VDE 0100, τµήµα 739, συνιστά να τοποθετείται στην παροχή ρεύµατος των συσκευών ένας διακόπτης προστασίας από διαρροή ρεύµατος (FI), µε ανοχή διέγερσης 30 ma (DIN VDE 0664). Κατά την εγκατάσταση θα πρέπει να υπάρχει σύστηµα διαχωρισµού για κάθε πόλο. Σαν σύστηµα διαχωρισµού θεωρούνται διακόπτες µε άνοιγµα επαφής µεγαλύτερο από 3 mm. Στο σύστηµα αυτό συγκαταλέγονται διακόπτες LS, ασφάλειες και ρελέ (EN 60335). Τα απαραίτητα στοιχεία σχετικά µε τη σύνδεση, θα τα βρείτε στην πινακίδα τύπου, που φαίνεται όταν αφαιρέσετε το φίλτρο λίπους. Ελέγξτε, αν τα στοιχεία αυτά συµφωνούν µε την τάση του ηλεκτρικού σας δικτύου. 28

29 Λειτουργία µε τη µονάδα ελέγχου DSM 400 Για να συνδυάσετε τον απορροφητήρα µε άλλα εξαρτήµατα µπορείτε να προ- µηθευτείτε από το τµήµα ανταλλακτικών της Miele τη µονάδα ελέγχου DSM 400. Αυτή η µονάδας σας προσφέρει τις α- κόλουθες δυνατότητες: Σύνδεση ενός διακόπτη επαφής παραθύρου Αν, κατά την ταυτόχρονη λειτουργία του απορροφητήρα µε µία εστία θέρµανσης εξαρτώµενη από την ανανέωση του αέρα, η ανανέωση του αέρα µπορεί να γίνει µόνο µέσω ενός ανοικτού παραθύρου, τότε η µονάδα ελέγχου σας προσφέρει τη δυνατότητα να συνδέσετε ένα διακόπτη επαφής παραθύρου (δεν παραδίδεται µαζί µε τη συσκευή). Με αυτόν τον διακόπτη ο απορροφητήρας θα µπορεί να λειτουργεί µόνον όταν το παράθυρο είναι αρκετά ανοικτό (βλέπε κεφ. "Υποδείξεις ασφαλείας"). Όταν το παράθυρο είναι κλειστό, δεν µπορεί να τεθεί σε λειτουργία το µοτέρ. Η ενδεικτική λυχνία του πλήκτρου λειτουργίας / διακοπής αναβοσβήνει. Ο φωτισµός του απορροφητήρα δεν επηρεάζεται από αυτή τη σύνδεση. Είναι δυνατόν να συνδέσετε και τις συσκευές τύπου ΕΧΤ µε έναν διακόπτη επαφής παραθύρου. Προσέχετε πάντα, ώστε ο αέρας που εισέρχεται από ένα ανοικτό παράθυρο να µην εµποδίζεται από τυχόν κατεβασµένα ρολά. Αν βγάλετε τη µονάδα ελέγχου για να χρησιµοποιήσετε τον απορροφητήρα χωρίς διακόπτη επαφής παραθύρου (π.χ. µετά από µια µετακόµιση), πρέπει να επαναφέρετε το ηλεκτρονικό σύστηµα ελέγχου του α- πορροφητήρα στις αρχικές ρυθµίσεις. Αυτό µπορεί να γίνει µόνο από το Service της Miele. Ελεύθερη σύνδεση Αυτή η σύνδεση ρυθµίζει το χειρισµό µιας επιπρόσθετης συσκευής που βρίσκεται σε άµεση σχέση µε την λειτουργία ή µη του µοτέρ του απορροφητήρα. Έτσι, για να εξασφαλίζεται π.χ. ε- παρκής ανανέωση του αέρα κατά την ταυτόχρονη λειτουργία του απορροφητήρα µε µία εστία θέρµανσης εξαρτώµενη από την ανανέωση του αέρα τίθεται σε λειτουργία ένα µοτέρ εισροής αέρα ή ενεργοποιείται ένας µηχανισµός για να ανοίγει ένα κλαπέτο εισροής αέρα, µόλις τεθεί σε λειτουργία το µοτέρ του απορροφητήρα. Σε αυτή την περίπτωση πρέπει να προσέξετε να είναι αρκετά µεγάλη η ισχύς του µοτέρ ή να είναι αρκετά µεγάλη η διάµετρος του αγωγού εξαερισµού. Αν δεν µπορεί να εξασφαλιστεί η ε- παρκής ανανέωση του αέρα, αυτού του είδους η σύνδεση σας δίνει τη δυνατότητα, να διακόπτεται η λειτουργία της εστίας θέρµανσης µόλις τεθεί σε λειτουργία ο απορροφητήρας. Για τα παραπάνω βλέπε κεφ. "Υποδείξεις ασφαλείας". 29

30 Λειτουργία µε τη µονάδα ελέγχου DSM 400 Σύνδεση ενός διακόπτη φωτισµού Η µονάδα ελέγχου σας δίνει τη δυνατότητα, να ενεργοποιείτε και να µειώνετε τον φωτισµό του απορροφητήρα επίσης και µέσω ενός διακόπτη ενσωµατωµένου στην ηλεκτρική εγκατάσταση του σπιτιού σας. Τοποθέτηση Η µονάδα ελέγχου τοποθετείται στο καµίνι, αφού πρώτα αφαιρέσετε το πλαίσιο κάλυψης που συγκρατεί τη συσκευή στην οροφή. Η µονάδα ελέγχου συνοδεύεται από αναλυτικές οδηγίες λειτουργίας / τοποθέτησης. 30

31 Τεχνικά στοιχεία Συνολική ισχύς σύνδεσης* W Μοτέρ* W Φωτισµός... 4 x 8 W Τάση...AC 230 V Συχνότητα... ~ 50 Hz Ασφάλεια...10 A Βάρος DA kg DA EXT...26 kg Ισχύς µοτέρ*βάσει ΕΝ Ισχύς εξαγωγής αέρα µε αγωγό 150 mm: Βαθµίδα I m3/h Βαθµίδα II m3/h Βαθµίδα III m3/h Εντατική βαθµίδα m3/h Ελεύθερη εξαγωγή αέρα m3/h *Η ισχύς σύνδεσης και η ισχύς εξαγωγής αέρα των συσκευών τύπου EXT ε- ξαρτάται από τον τύπο του εξωτερικού µοτέρ που συνδέεται. Μήκος του καλωδίου σύνδεσης στο ε- ξωτερικό µοτέρ... 1,4 m Μετάφραση βάσει των γερµανικών οδηγιών χρήσης: M-.Nr / 00 31

32 Σηµειώσεις 32

33 Αγαπητοί πελάτες, αν θέλετε να έχετε το παρόν βιβλίο οδηγιών χρήσης στην αγγλική ή στη γαλλική γλώσσα, παρακαλούµε να συµπληρώσετε στο παρακάτω κουπόνι παραγγελίας τον τύπο και τον αριθµό κατασκευής της συσκευής σας, τη γλώσσα που επιθυµείτε και τη διεύθυνσή σας και να το στείλετε στην ακόλουθη διεύθυνση: Dear customer, should you require these operating instructions in English or French, please enter the model number and serial number of your appliance, which language is required and your address in the requisition slip below. Return the completed slip to the following address: Chers Clients, au cas où vous désirez avoir ces modes d'emploi dans la langue anglaise ou Française, complétez le mandat de demande ci-après et postez le, à l'adresse suivante: ΜΗΛΕ ΕΛΛΑΣ ΕΠΕ Λ. Μεσογείων Νέο Ψυχικό Τύπος συσκευής: Model No.: Type de l'appareil: Αριθµός κατασκευής: Serial No. of machine: Numéro de machine: Γλώσσα των οδηγιών χρήσης: Language of the operating instructions: Langue de modes d'emploi: Κύριος/Mr./Mr Επίθετο/Surname/Nom Όνοµα/First Name/Prénom Οδός/Street/Rue Πόλη/City/Ville Τ.Κ./Postcode/Code postal Κυρία/Mrs./Mme Τηλέφωνο/Tel. No./No de téléphone G F σε άλλη γλώσσα, αν υπάρχει other language, if available langue différente, si disponible 33

34 Γραµµατόσηµο ΜΗΛΕ ΕΛΛΑΣ ΕΠΕ Λ. Μεσογείων Ν. Ψυχικό 34

35 35
