Ασύρµατος BroadBand Router της Sweex + switch 4 θυρών

Transcript

1 Ασύρµατος BroadBand Router της Sweex + switch 4 θυρών ιαχείριση ιαχείριση σε περιβάλλον Web Τηλεδιαχείριση Πλεονεκτήµατα Κοινή χρήση Internet - Μία σύνδεση internet ευρείας περιοχής προσφέρει τη δυνατότητα ταυτόχρονης χρήσης internet από πολλά PC. Ασύρµατη συσκευή - Εργασία στο internet χωρίς να χρειάζεται καλώδιο, µέσω του πρωτοκόλλου B Υποστηρίζει DHCP Server/Client Ιδανικό για ταχεία εγκατάσταση και φιλική στο χρήστη διαµόρφωση (διαθέτει υποστήριξη DHCP server/client). Switch 10/100 4 θυρών υνατότητα δηµιουργίας δικτύου και κοινής χρήσης συγκεκριµένων αρχείων και / ή του εκτυπωτή από πολυάριθµους χρήστες. Firewall για την προστασία του εσωτερικού τοπικού δικτύου Το Firewall προσφέρει προστασία από εξωτερικές επιθέσεις. Βασικές ιδιότητες Πρότυπα IEEE Base-T, 100Base-TX 4 θύρες UTP, 10/100 Mbps Ασύρµατο σηµείο πρόσβασης σύµφωνο µε το πρωτόκολλο B Firewall για την προστασία του εσωτερικού τοπικού δικτύου Σύστηµα διαχείρισης µε γραφικά σε περιβάλλον WEB Προσφέρει ταχεία πρόσβαση όταν χρειάζεται η αλλαγή της διαµόρφωσης του router Υποστηρίζει πελάτες Static & Dynamic IP, PPPoE και PPTP για συνδέσεις xdsl Υποστήριξη IPRouting και NAT Τεχνικά Χαρακτηριστικά Θύρα WAN Το DMZ συνδέει τη θύρα WAN τοπικών διευθύνσεων IP µε ιδιωτικές διευθύνσεις IP στο LAN Χαρτογράφηση διευθύνσεων Virtual Servers (εικονικοί διακοµιστές) Λειτουργία Bridge υνατές εφαρµογές ηµιουργία δικτύου για πολυάριθµους χρήστες και στιγµιαία κοινή χρήση internet χωρίς να χρειάζεται η εγκατάσταση επιπλέον λογισµικού για το σκοπό αυτό. εν υπολογισµός δύσκολες ρυθµίσεις. ιαθέτει ενσωµατωµένο στάνταρ Firewall, το οποίο προσφέρει προστασία έναντι εξωτερικών χρηστών οι οποίοι θα προσπαθήσουν να διεισδύσουν στο PC σας. Προσοχή: Θα πρέπει να εγκατασταθεί Firewall σε λογισµικό. Επεξήγηση των LED του router PWR: Ανάβει πράσινο αµέσως µόλις συνδεθεί ο router - ο router είναι έτοιµος για χρήση. 2. WLAN: Ανάβει πράσινο όποτε είναι ενεργός κάποιος ασύρµατος συνδεδεµένος πελάτης και αναβοσβήνει κατά την ανταλλαγή δεδοµένων. 3. WAN: Ανάβει πράσινο όταν το xdsl έχει συνδεθεί σωστά στη θύρα WAN. 4. LAN 1 µέχρι 4: Ανάβουν όταν υπάρχει σύνδεση µε το τοπικό PC και αναβοσβήνουν κατά την ανταλλαγή δεδοµένων. Εγκατάσταση Συνοπτικής ιαµόρφωσης για τα Windows 95, 98 και ME Σε ό,τι αφορά τη διαµόρφωση του router, το PC χρειάζεται κατ' αρχήν ορισµένες βασικές ρυθµίσεις. Για το σκοπό αυτό ενεργήστε ως ακολούθως. Με το δεξί πλήκτρο του ποντικιού, κάντε κλικ στο εικονίδιο διαµόρφωσης δικτύου και επιλέξτε properties (ιδιότητες). Θα εµφανιστεί το παράθυρο διαµόρφωσης δικτύου. Εάν ο υπολογιστής σας διαθέτει µόντεµ, στο παράθυρο αυτό θα εµφανιστεί ένας προσαρµογέας τηλεφωνικών κλήσεων, το πρωτόκολλο TCP/IP για τον προσαρµογέα τηλεφωνικών κλήσεων και το NetBEUI. Έλεγχος πρόσβασης και ασφάλεια NAT Firewall εν παρέχεται πρόσβαση internet προς ιδιωτικές διευθύνσεις IP Έλεγχος πρόσβασης πακέτων IP Προστασία από επιθέσεις hacker (DoS) Επαλήθευση PAP/CHAP/MS-CHAP Πελάτης VPN PPTP ιέλευση VPN /PPTP/IPSec (pass through) Εποπτεία Μητρώο πελάτη DHCP Μητρώο γραµµής εργαλείων Κατάσταση Συσκευής /Σύνδεσης

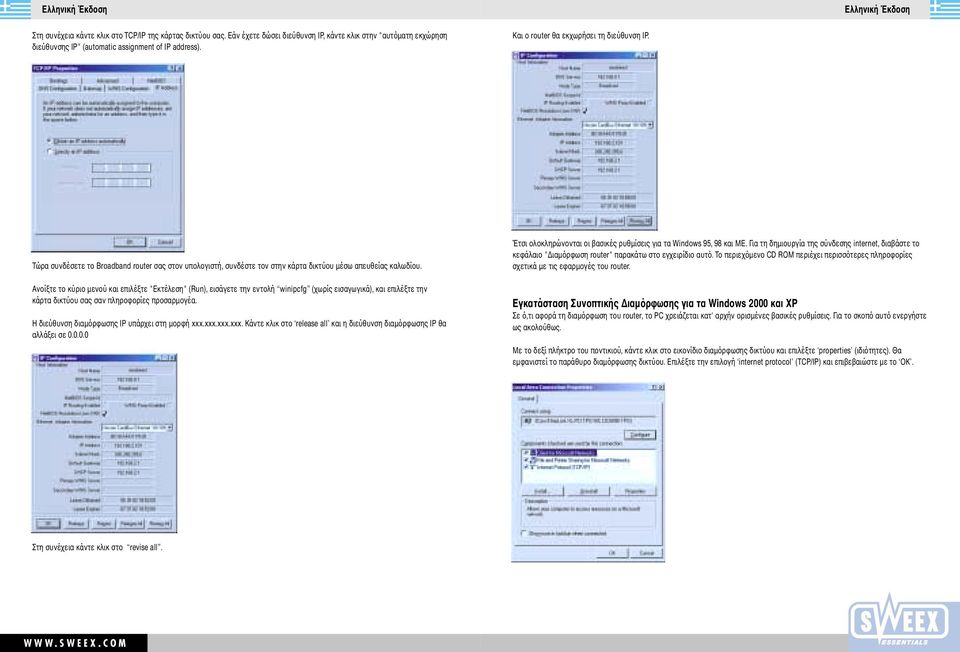

2 Στη συνέχεια κάντε κλικ στο TCP/IP της κάρτας δικτύου σας. Εάν έχετε δώσει διεύθυνση IP, κάντε κλικ στην "αυτόµατη εκχώρηση διεύθυνσης IP" (automatic assignment of IP address). Και ο router θα εκχωρήσει τη διεύθυνση IP. Τώρα συνδέσετε το Broadband router σας στον υπολογιστή, συνδέστε τον στην κάρτα δικτύου µέσω απευθείας καλωδίου. Ανοίξτε το κύριο µενού και επιλέξτε "Εκτέλεση" (Run), εισάγετε την εντολή winipcfg (χωρίς εισαγωγικά), και επιλέξτε την κάρτα δικτύου σας σαν πληροφορίες προσαρµογέα. Η διεύθυνση διαµόρφωσης IP υπάρχει στη µορφή xxx.xxx.xxx.xxx. Κάντε κλικ στο release all και η διεύθυνση διαµόρφωσης IP θα αλλάξει σε Έτσι ολοκληρώνονται οι βασικές ρυθµίσεις για τα Windows 95, 98 και ME. Για τη δηµιουργία της σύνδεσης internet, διαβάστε το κεφάλαιο " ιαµόρφωση router" παρακάτω στο εγχειρίδιο αυτό. Το περιεχόµενο CD ROM περιέχει περισσότερες πληροφορίες σχετικά µε τις εφαρµογές του router. Εγκατάσταση Συνοπτικής ιαµόρφωσης για τα Windows 2000 και XP Σε ό,τι αφορά τη διαµόρφωση του router, το PC χρειάζεται κατ' αρχήν ορισµένες βασικές ρυθµίσεις. Για το σκοπό αυτό ενεργήστε ως ακολούθως. Με το δεξί πλήκτρο του ποντικιού, κάντε κλικ στο εικονίδιο διαµόρφωσης δικτύου και επιλέξτε properties (ιδιότητες). Θα εµφανιστεί το παράθυρο διαµόρφωσης δικτύου. Επιλέξτε την επιλογή internet protocol (TCP/IP) και επιβεβαιώστε µε το OK. Στη συνέχεια κάντε κλικ στο revise all.

3 Επιλέξτε την επιλογή "αυτόµατη εκχώρηση διεύθυνσης IP" (automatic assignment of IP address) και επιβεβαιώστε µε το OK. Ο router θα εκχωρήσει τώρα µία νέα διεύθυνση IP. Επαναφορά του router στις ρυθµίσεις του κατασκευαστή Προσοχή: Με την παρακάτω διαδικασία θα διαγραφούν όλα τα δεδοµένα που έχουν εισαχθεί στο router. Αυτό σηµαίνει ότι το όνοµα σύνδεσης σας, ο κωδικός πρόσβασης σας, η διεύθυνση MAC και οι διευθύνσεις IP θα χρειαστεί να εισαχθούν εκ νέου. Προσοχή: Οι εντολές που αναφέρονται µέσα σε εισαγωγικά δε θα πρέπει να χρησιµοποιούνται κατά την εκτέλεση των ενεργειών. Τώρα ανοίξτε το µενού της έναρξης, επιλέξτε "Εκτέλεση" (Run), εισάγετε την εντολή CMD. Επιβεβαιώστε µε Enter. Εισάγετε την εντολή Ipconfig και επιβεβαιώστε µε το Enter. Για την πλήρη επαναφορά του router, πατήστε το πλήκτρο reset µε ένα µολύβι και κρατήστε το πατηµένο επί τέσσερα δευτερόλεπτα. Τα LED του LAN από 1 µέχρι 4 θα ανάψουν όλα µαζί, υποδηλώνοντας ότι η διαδικασία επαναφοράς έχει ολοκληρωθεί. Οι ρυθµίσεις του router θα επανέλθουν στις προεπιλεγµένες τιµές του κατασκευαστή (εργοστασιακές). Με το απλό πάτηµα του πλήκτρου reset, πραγµατοποιείται µία συνήθης επαναφορά (µηδενισµός) του router. Στην περίπτωση αυτή τα εισαγόµενα δεδοµένα παραµένουν ως έχουν. ιαµόρφωση Router Μετά την ολοκλήρωση της διαµόρφωσης δικτύου του υπολογιστή σας, µπορείτε να δηµιουργήσετε τη σύνδεση στο internet. Ξεκινήστε το πρόγραµµα browser σας και εισάγετε την παρακάτω διεύθυνση: στη γραµµή διευθύνσεων (URL) του browser. Επιβεβαιώστε µε το Enter. Τώρα δώστε την εντολή Ipconfig/release και επιβεβαιώστε µε το Enter. Πραγµατοποιείται τώρα η ανανέωση της διεύθυνσης IP. Θα διαπιστώσετε ότι και σ' αυτή την περίπτωση η διεύθυνση IP είναι τώρα Τώρα εισάγετε την εντολή Ipconfig/renew και επιβεβαιώστε µε το Enter. Κάντε κλικ στο Login χωρίς να εισάγετε κάτι στο παράθυρο αυτό.

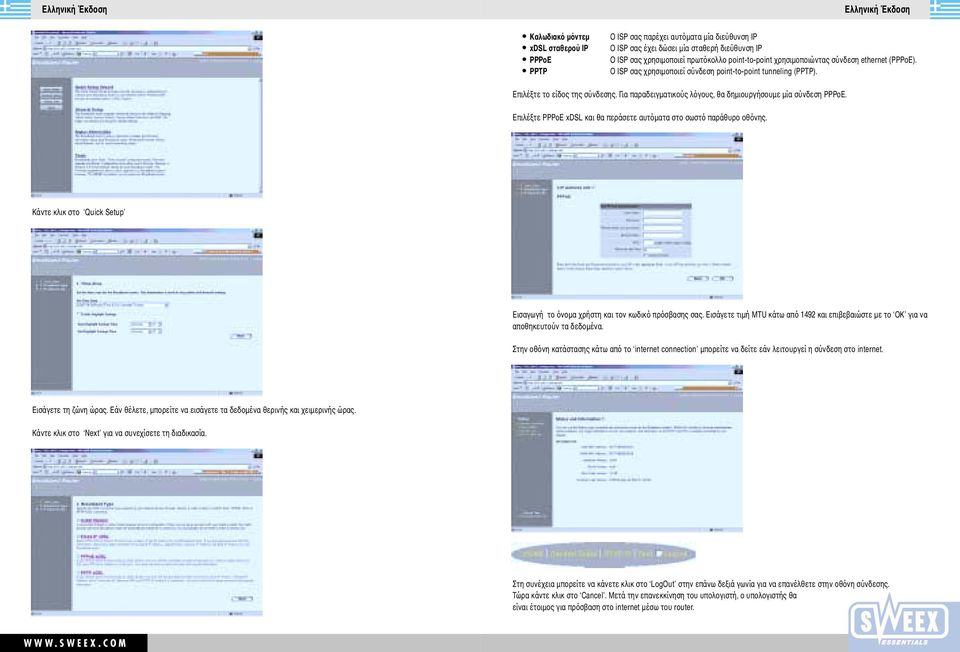

4 Καλωδιακό µόντεµ xdsl σταθερού IP PPPoE PPTP Ο ISP σας παρέχει αυτόµατα µία διεύθυνση IP Ο ISP σας έχει δώσει µία σταθερή διεύθυνση IP Ο ISP σας χρησιµοποιεί πρωτόκολλο point-to-point χρησιµοποιώντας σύνδεση ethernet (PPPoE). Ο ISP σας χρησιµοποιεί σύνδεση point-to-point tunneling (PPTP). Επιλέξτε το είδος της σύνδεσης. Για παραδειγµατικούς λόγους, θα δηµιουργήσουµε µία σύνδεση PPPoE. Επιλέξτε PPPoE xdsl και θα περάσετε αυτόµατα στο σωστό παράθυρο οθόνης. Κάντε κλικ στο Quick Setup Εισαγωγή το όνοµα χρήστη και τον κωδικό πρόσβασης σας. Εισάγετε τιµή MTU κάτω από 1492 και επιβεβαιώστε µε το OK για να αποθηκευτούν τα δεδοµένα. Στην οθόνη κατάστασης κάτω από το internet connection µπορείτε να δείτε εάν λειτουργεί η σύνδεση στο internet. Εισάγετε τη ζώνη ώρας. Εάν θέλετε, µπορείτε να εισάγετε τα δεδοµένα θερινής και χειµερινής ώρας. Κάντε κλικ στο Next για να συνεχίσετε τη διαδικασία. Στη συνέχεια µπορείτε να κάνετε κλικ στο LogOut στην επάνω δεξιά γωνία για να επανέλθετε στην οθόνη σύνδεσης. Τώρα κάντε κλικ στο Cancel. Μετά την επανεκκίνηση του υπολογιστή, ο υπολογιστής θα είναι έτοιµος για πρόσβαση στο internet µέσω του router.

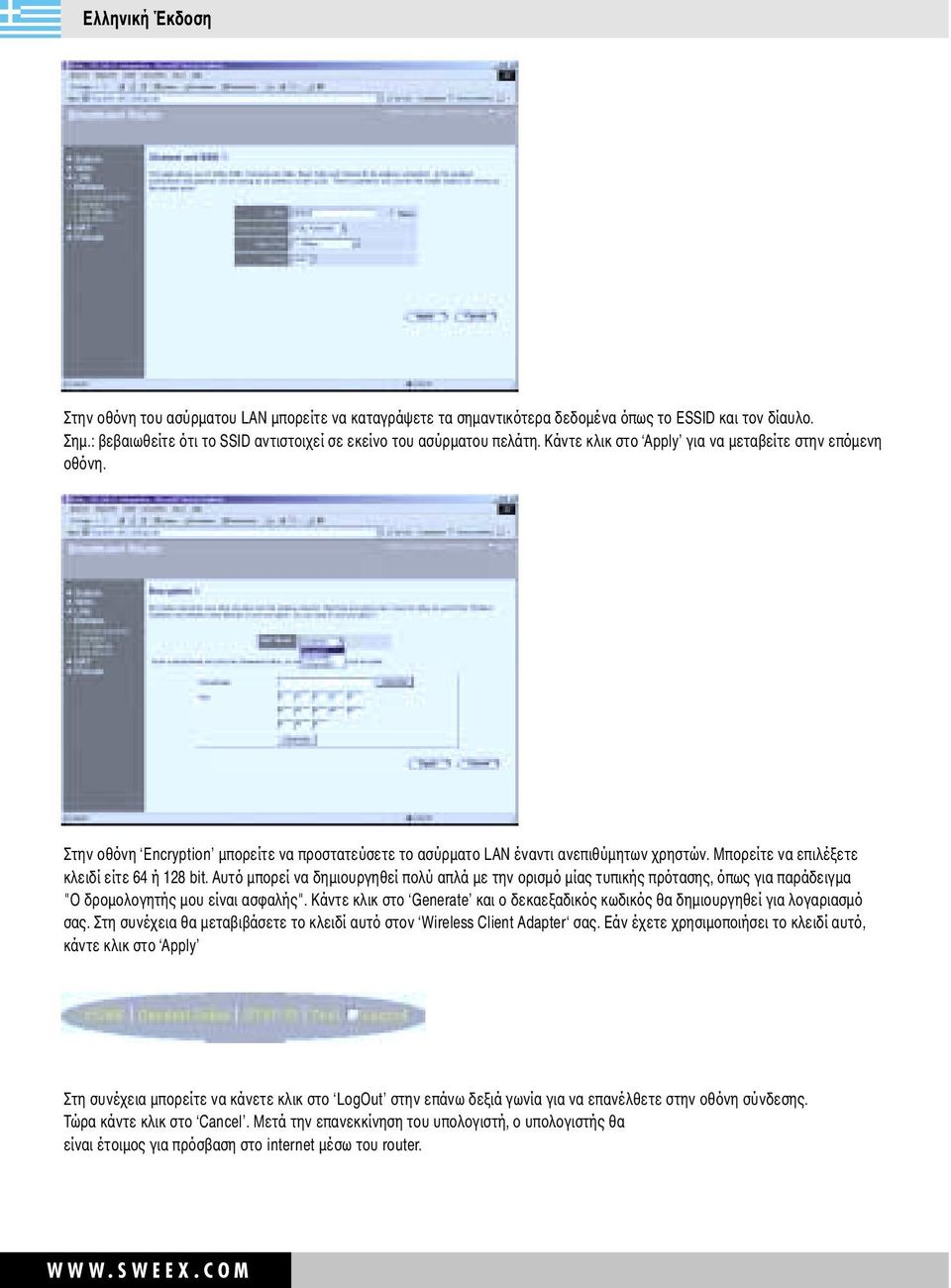

5 Στην οθόνη του ασύρµατου LAN µπορείτε να καταγράψετε τα σηµαντικότερα δεδοµένα όπως το ESSID και τον δίαυλο. Σηµ.: βεβαιωθείτε ότι το SSID αντιστοιχεί σε εκείνο του ασύρµατου πελάτη. Κάντε κλικ στο Apply για να µεταβείτε στην επόµενη οθόνη. Στην οθόνη Encryption µπορείτε να προστατεύσετε το ασύρµατο LAN έναντι ανεπιθύµητων χρηστών. Μπορείτε να επιλέξετε κλειδί είτε 64 ή 128 bit. Αυτό µπορεί να δηµιουργηθεί πολύ απλά µε την ορισµό µίας τυπικής πρότασης, όπως για παράδειγµα "Ο δροµολογητής µου είναι ασφαλής". Κάντε κλικ στο Generate και ο δεκαεξαδικός κωδικός θα δηµιουργηθεί για λογαριασµό σας. Στη συνέχεια θα µεταβιβάσετε το κλειδί αυτό στον Wireless Client Adapter σας. Εάν έχετε χρησιµοποιήσει το κλειδί αυτό, κάντε κλικ στο Apply Στη συνέχεια µπορείτε να κάνετε κλικ στο LogOut στην επάνω δεξιά γωνία για να επανέλθετε στην οθόνη σύνδεσης. Τώρα κάντε κλικ στο Cancel. Μετά την επανεκκίνηση του υπολογιστή, ο υπολογιστής θα είναι έτοιµος για πρόσβαση στο internet µέσω του router.
