Εισαγωγή. Πρόσοψη. Ελληνική έκδοση. RO003/RO003UK Sweex - Ευρυζωνικός δρομολογητής

Transcript

1 RO003/RO003UK Sweex - Ευρυζωνικός δρομολογητής Σημαντικό! Ο Βοηθός διαμόρφωσης ρυθμίσεων (Setup Wizard) υπάρχει στο CD-ROM της Sweex. Αυτή η διαδικασία εγκατάστασης θα σας δείξει βήμα με βήμα πώς να εγκαταστήσετε και να διαμορφώσετε το δρομολογητή. Αν ο παροχέας σας δεν μπορεί να διαμορφωθεί με το βοηθό διαμόρφωσης ρυθμίσεων, απευθυνθείτε στον παροχέα σας για τις σωστές ρυθμίσεις και καταχωρίστε τις χειροκίνητα. Εισαγωγή Μην εκθέσετε τον Ευρυζωνικό δρομολογητή της Sweex σε ακραίες θερμοκρασίες. Μην τοποθετείτε το προϊόν σε άμεσο ηλιακό φως ή σε άμεση γειτνίαση με σώματα θέρμανσης. Μη χρησιμοποιείτε τον Ευρυζωνικό δρομολογητή σε περιβάλλον με πολλή σκόνη ή υγρασία. Προστατεύετε το προϊόν από δυνατά χτυπήματα ή τραντάγματα - μπορεί να υποστούν ζημιά τα εσωτερικά ηλεκτρονικά εξαρτήματα. Ποτέ μην προσπαθήσετε να ανοίξετε το προϊόν μόνοι σας - θα προκληθεί ακύρωση της εγγύησης. Πρόσοψη LAN1x t/m 4x WAN Κατάσταση Σβηστή Αναμμένη Αναβοσβήνει Σβηστή Αναμμένη Σημασία Δεν έχει συνδεθεί συσκευή στη θύρα αυτή Υπολογιστής ή άλλη συσκευή δικτύου έχει συνδεθεί στη θύρα αυτή Υπάρχει διακίνηση δεδομένων ανάμεσα στο δρομολογητή και τη συνδεδεμένη συσκευή Ο δρομολογητής δεν έχει συνδεθεί ή δεν έχει συνδεθεί σωστά στο μόντεμ για το Διαδίκτυο Ο δρομολογητής έχει συνδεθεί στο μόντεμ για το Διαδίκτυο 121

2 Πίσω όψη WAN RESET AC 9V (ΕΠΑΝΑΦΟΡΑ) 1. Θύρες LAN 1, 2, 3 και 4 για σύνδεση υπολογιστών μέσω καλωδίου δικτύου Ethernet RJ-45 UTP. 2. Θύρα WAN για σύνδεση μόντεμ μέσω καλωδίου δικτύου Ethernet RJ-45 UTP. 3. Κουμπί για επαναφορά στις εργοστασιακές ρυθμίσεις. 4. Σύνδεσμος ρεύματος για σύνδεση του προσαρμογέα τροφοδοσίας. Σύνδεση του ευρυζωνικού δρομολογητή της Sweex 1. Συνδέστε τον προσαρμογέα τροφοδοσίας (περιλαμβάνεται) στην πίσω πλευρά του δρομολογητή και στην πρίζα ρεύματος δικτύου. Ανάβει το φως δίπλα στην ένδειξη Power. Σε περίπτωση που δεν ανάψει η λυχνία LED, ελέγξτε τις συνδέσεις του προσαρμογέα τροφοδοσίας προς το δρομολογητή και το δίκτυο ρεύματος. 2. Ενεργοποιήστε τον υπολογιστή και συνδέστε τον στην πίσω πλευρά του μόντεμ με καλώδιο δικτύου (RJ-45 UTP). Μπορείτε να επιλέξετε οποιαδήποτε από τις θύρες 1, 2, 3 και 4. Θα ανάψει η αντίστοιχη λυχνία στο μπροστινό μέρος. Αν δεν ανάψει, ελέγξτε αν το καλώδιο δικτύου έχει συνδεθεί σωστά στον υπολογιστή και το δρομολογητή. 3. Ενεργοποιήστε πάλι το μόντεμ*. Σημείωση: Εδώ δεν αναφερόμαστε στο δρομολογητή της Sweex. Με ένα καλώδιο δικτύου (RJ-45 UTP), συνδέστε το μόντεμ στην πίσω πλευρά του δρομολογητή. Η σύνδεση αυτή πρέπει να γίνει στη θύρα WAN. Θα ανάψει η λυχνία WAN στο μπροστινό μέρος του δρομολογητή. Αν η λυχνία δεν ανάψει, ελέγξτε αν το καλώδιο δικτύου έχει συνδεθεί σωστά ανάμεσα στο δρομολογητή και το μόντεμ. * Για να χρησιμοποιήσετε τον Ευρυζωνικό δρομολογητή της Sweex χρειάζεστε ενεργή σύνδεση στο Διαδίκτυο, η οποία επιτυγχάνεται μέσω ενός μόντεμ. Το μόντεμ αυτό συνήθως σας το δίνει ο παροχέας σας. 122

3 Διαμόρφωση παραμέτρων του υπολογιστή για τη σύνδεση με τον δρομολογητή Windows Vista Στο κάτω αριστερό μέρος της οθόνης σας μεταβείτε στο έναρξη Πίνακας ελέγχου ( Start Control Panel ). Πατήστε την Προβολή κατάστασης δικτύου και εργασιών ( View network status and tasks ). Αριστερά στη στήλη πατήστε το Διαχείριση συνδέσεων δικτύου ( Manage network connections ). 123

4 Κάνετε δεξιό κλικ στο Σύνδεση LAN ( LAN Connection ) ή Ασύρματη σύνδεση δικτύου ( Wireless Network connection ) και επιλέξτε Ιδιότητες ( Properties ). Εμφανίζεται τότε η ακόλουθη οθόνη: Κατόπιν επιλέξτε Πρωτόκολλο Internet Έκδοση 4 (TCP/IPv4) ( Internet Protocol Version 4 (TCP/IPv4) ) και πατήστε τις Ιδιότητες ( Properties ). 124

5 Επιλέξτε Αυτόματη απόδοση διεύθυνσης IP ( Obtain an IP address automatically ) και Αυτόματη απόδοση διεύθυνσης διακομιστή DNS ( Obtain DNS server address automatically ). Επιβεβαιώστε τις ρυθμίσεις πατώντας OK. Οι ρυθμίσεις του δικτύου έχουν τώρα διαμορφωθεί σωστά για τα Vista. Οι σωστές ρυθμίσεις για το πρόγραμμα περιήγησης στο Διαδίκτυο θα συζητηθούν αργότερα στο εγχειρίδιο αυτό. Windows XP Στο κάτω αριστερό μέρος της οθόνης μεταβείτε στο έναρξη Πίνακας ελέγχου ( start Control Panel ). Κατόπιν μεταβείτε στο Συνδέσεις δικτύου και Internet ( Network and Internet Connections ). Ανοίξτε τις Συνδέσεις δικτύου ( Network Connections ). Ή, αν χρησιμοποιείται η κλασσική προβολή των Windows: έναρξη Ρυθμίσεις Συνδέσεις δικτύου ( Start Settings Network Connections ). Κάνετε δεξιό κλικ στο Σύνδεση LAN ( LAN Connection ) ή Ασύρματη σύνδεση δικτύου ( Wireless Network connection ) και επιλέξτε Ιδιότητες ( Properties ). Εμφανίζεται τότε η ακόλουθη οθόνη: Στην καρτέλα Γενικά ( General ) επιλέξτε TCP/IP και πατήστε Ιδιότητες ( Properties ) Επιλέξτε Αυτόματη λήψη διεύθυνσης IP ( Obtain an IP address automatically ) και Αυτόματη λήψη διεύθυνσης διακομιστή DNS ( Obtain DNS server address automatically ). Επιβεβαιώστε τις ρυθμίσεις πατώντας OK. Τώρα έχουν διαμορφωθεί οι ρυθμίσεις του δικτύου για τα Windows XP. Οι σωστές ρυθμίσεις για το πρόγραμμα περιήγησης στο Διαδίκτυο θα συζητηθούν αργότερα στο εγχειρίδιο αυτό. 125

6 Windows 2000 Στο κάτω αριστερό μέρος της οθόνης μεταβείτε στο έναρξη Πίνακας ελέγχου ( start Control Panel ). Κατόπιν μεταβείτε στο Συνδέσεις δικτύου και Internet ( Network and Internet Connections ). Ανοίξτε τις Συνδέσεις δικτύου ( Network Connections ). Ή, αν χρησιμοποιείται η κλασσική προβολή των Windows: έναρξη Ρυθμίσεις Συνδέσεις δικτύου ( Start Settings Network Connections ). Κάνετε δεξιό κλικ στο Σύνδεση LAN ( LAN Connection ) ή Ασύρματη σύνδεση δικτύου ( Wireless Network connection ) και επιλέξτε Ιδιότητες ( Properties ). Εμφανίζεται τότε η ακόλουθη οθόνη: Τώρα επιλέξτε Πρωτόκολλο Internet (TCP/IP) ( Internet Protocol (TCP/IP ) και πατήστε τις Ιδιότητες ( Properties ). Επιλέξτε Αυτόματη λήψη διεύθυνσης IP ( Obtain an IP address automatically ) και Αυτόματη λήψη διεύθυνσης διακομιστή DNS ( Obtain DNS server address automatically ). Πατήστε το OK δύο φορές. Τώρα έχουν διαμορφωθεί οι ρυθμίσεις του δικτύου για τα Windows Οι σωστές ρυθμίσεις για το πρόγραμμα περιήγησης στο Διαδίκτυο θα συζητηθούν αργότερα στο εγχειρίδιο αυτό. Ρυθμίσεις προγράμματος πλοήγησης στο Διαδίκτυο για Windows 2000, XP και Vista 1. Για να αποκτήσετε πρόσβαση στο δρομολογητή, πρέπει να είναι σωστές οι ρυθμίσεις του προγράμματος περιήγησης (browser). Αυτό μπορείτε να το ελέγξετε εύκολα ξεκινώντας τον Internet Explorer και επιλέγοντας τα Εργαλεία ( Tools ) από τη γραμμή μενού και στη συνέχεια τις Επιλογές Internet ( Internet Options ). 2. Στο παράθυρο αυτό πηγαίνετε στην καρτέλα Συνδέσεις ( Connections ) και επιλέξτε Να μη γίνεται ποτέ κλήση μιας σύνδεσης ( Never dial a connection ) ή αφαιρέστε όλες τις συνδέσεις που αναφέρονται στο από πάνω πεδίο. 3. Στο κάτω μέρος πατήστε τις Ρυθμίσεις LAN ( LAN Settings ), αφαιρέστε όλα τα τσεκαρίσματα και πατήστε OK. 4. Για να ενεργοποιήσετε τις ρυθμίσεις επανεκκινήστε το πρόγραμμα πλοήγησης. 126

7 Πρόσβαση στο δρομολογητή (Login) Ανοίξτε το πρόγραμμα περιήγησης που χρησιμοποιείτε. Στο παράδειγμα αυτό χρησιμοποιούμε τον Internet Explorer. Η προεπιλεγμένη διεύθυνση IP του δρομολογητή είναι: Μια διεύθυνση IP είναι ένας μοναδικός αριθμός που απαιτείται για κάθε συσκευή του δικτύου, περιλαμβανομένου ενός υπολογιστή ή ενός δρομολογητή, ώστε η συσκευή να συμμετέχει ενεργά στο δίκτυο αυτό. Χωρίς διεύθυνση IP δεν μπορείτε να κάνετε συνδέσεις σε ένα δίκτυο. Πληκτρολογήστε τη διεύθυνση IP στη γραμμή διευθύνσεων του προγράμματος περιήγησης. Τώρα μπορείτε να έχετε πρόσβαση στο δρομολογητή. Εμφανίζεται τότε η οθόνη σύνδεσης χρήστη του δρομολογητή. Συμπληρώστε το όνομα σύνδεσης χρήστη και τον αντίστοιχο κωδικό πρόσβασης. Το προεπιλεγμένο όνομα σύνδεσης χρήστη είναι sweex και ο προεπιλεγμένος κωδικός πρόσβασης είναι mysweex. Αν δεν εμφανιστεί η οθόνη σύνδεσης χρήστη, ελέγξτε πάλι τις ρυθμίσεις του προγράμματος περιήγησης όπως περιγράφτηκαν πιο πάνω. Επίσης ελέγξτε τη διεύθυνση IP του υπολογιστή σας. Σ' αυτήν τη διεύθυνση IP μόνο τα ψηφία μετά την τελευταία τελεία μπορούν να διαφέρουν από τη διεύθυνση IP του δρομολογητή (π.χ.: xxx). Που μπορείτε να βρείτε τη διεύθυνση IP του υπολογιστή Vista: Κρατήστε πατημένο το πλήκτρο των Windows (δίπλα στο πλήκτρο Ctrl) και πατήστε το γράμμα R. Πληκτρολογήστε cmd πατήστε Enter στο μαύρο παράθυρο πληκτρολογήστε ipconfig πατήστε ENTER και τότε εμφανίζεται η διεύθυνση IP σας. Win2000/WinXP: Πατήστε εναρξη ( start ) - Εκτέλεση ( Run ) - Πληκτρολογήστε cmd πατήστε ENTER στο μαύρο παράθυρο πληκτρολογήστε ipconfig - πατήστε Enter και τότε εμφανίζεται η διεύθυνση IP σας. Win98/Me: Πατήστε εναρξη ( start ) - Εκτέλεση ( Run ) - Πληκτρολογήστε winipcfg πατήστε ENTER. Στο παράθυρο επιλέξτε τον προσαρμογέα δικτύου σας (συνήθως ΟΧΙ τον προσαρμογέα ppp) και εμφανίζεται η διεύθυνση IP σας. 127

8 Ρύθμιση του Παροχέα Υπηρεσιών Διαδικτύου (ISP) Σημαντικό! Ο Βοηθός διαμόρφωσης ρυθμίσεων (Setup Wizard) υπάρχει στο CD-ROM της Sweex. Αυτή η διαδικασία εγκατάστασης θα σας δείξει βήμα με βήμα πώς να εγκαταστήσετε και να διαμορφώσετε το δρομολογητή. Αν ο παροχέας σας δεν μπορεί να διαμορφωθεί με το βοηθό διαμόρφωσης ρυθμίσεων, απευθυνθείτε στον παροχέα σας για τις σωστές ρυθμίσεις και καταχωρίστε τις χειροκίνητα. Πριν τη ρύθμιση του παροχέα βεβαιωθείτε ότι η σύνδεση στο Διαδίκτυο είναι ενεργή χωρίς το Ευρυζωνικό δρομολογητή της Sweex. Αν το μόντεμ δεν έχει σύνδεση στο Διαδίκτυο χωρίς το δρομολογητή, τότε δεν έχει νόημα η διαμόρφωση του δρομολογητή. Εξ άλλου, μην ξεχνάτε ότι το μόντεμ είναι που επιτυγχάνει τη σύνδεση στο Διαδίκτυο και ο Ευρυζωνικός δρομολογητής της Sweex προωθεί την υπάρχουσα σύνδεση με το Διαδίκτυο σε έναν ή περισσότερους υπολογιστές του δικτύου σας. Διατίθενται συνολικά 6 διαφορετικές ρυθμίσεις. Τις αναφέρουμε μαζί με οδηγίες για το πώς να τις καταχωρίσετε. Για να βρείτε ποιες ρυθμίσεις αντιστοιχούν στον παροχέα σας, μπορείτε να συμβουλευτείτε τη λίστα με παροχείς πιο κάτω στο εγχειρίδιο αυτό. Η λίστα αποτελείται από παροχείς και αντίστοιχες συνδρομές. Οι εφαρμόσιμες ρυθμίσεις αναφέρονται για κάθε μορφή συνδρομής. Στην περίπτωση που δεν αναφέρεται η συνδρομή σας, συμβουλευτείτε τον παροχέα σας υπηρεσιών Διαδικτύου σχετικά με τις ρυθμίσεις δρομολογητή που αντιστοιχούν στη δική σας συνδρομή. Αυτές οι ρυθμίσεις χρειάζεται να διαμορφωθούν στο δρομολογητή μόνο μια φορά. Ανεξάρτητα από τον αριθμό των υπολογιστών που συνδέετε στο δρομολογητή, οι ρυθμίσεις που ακολουθούν χρειάζεται να γίνουν μόνο σε έναν υπολογιστή. Αυτό συμβαίνει επειδή οι ρυθμίσεις δεν αποθηκεύονται στον υπολογιστή αλλά στο δρομολογητή. Ρύθμιση 1 DHCP χωρίς όνομα συστήματος (hostname) 1. Συνδεθείτε στο δρομολογητή (βλ. προηγούμενο τμήμα Πρόσβαση στο δρομολογητή ). 2. Αριστερά στη στήλη, πατήστε Internet Provider Setup (Ρυθμίσεις παροχέα υπηρεσιών Διαδικτύου), ή, αν δείτε την πιο κάτω οθόνη, πατήστε Next (Επόμενο). 3. Επιλέξτε Dynamic IP (Δυναμική διεύθυνση IP) και πατήστε Next (Επόμενο). Η ρύθμιση αυτή ανήκει σε παροχείς που χρησιμοποιούν σύνδεση DHCP. 128

9 4. Δεν χρειάζεται να καταχωρίσετε τίποτα στο επόμενο παράθυρο. Πατήστε Next (Επόμενο). Πατήστε Save (Αποθήκευση) για να αποθηκεύσετε τις ρυθμίσεις. 5. Για να ελέγξετε αν έχει γίνει επιτυχημένα η σύνδεση στο Διαδίκτυο, πηγαίνετε στην οθόνη κατάστασης πατώντας το System Status (Κατάσταση συστήματος) αριστερά στη στήλη. Το τμήμα WAN IP θα εμφανίζει τη διαδικτυακή σας διεύθυνση IP. Μερικές φορές μπορεί να χρειαστεί χρόνος έως και 1 λεπτό ώσπου να εμφανιστεί αυτή η διεύθυνση IP. Τώρα έχετε ολοκληρώσει τη διαμόρφωση και είστε έτοιμοι για πλοήγηση στο Διαδίκτυο. 6. Αν η διεύθυνση IP σας συνεχίζει να εμφανίζεται ως , πατήστε το Renew (Ανανέωση). Αν μετά από 1 λεπτό, η διεύθυνση IP σας εξακολουθεί να εμφανίζεται ως , ελέγξτε τα πιο πάνω βήματα. Εξακολουθείτε να μην έχετε σύνδεση στο Internet; Ολοκληρώστε τα παρακάτω βήματα: 1. Απενεργοποιήστε το δρομολογητή και το μόντεμ. 2. Αποσυνδέστε το καλώδιο δικτύου που συνδέει το δρομολογητή και το μόντεμ μέσω της θύρας WAN. 3. Θέστε σε λειτουργία το δρομολογητή και περιμένετε έως ότου ολοκληρωθεί η διαδικασία εκκίνησης. 4. Θέστε σε λειτουργία το μόντεμ και περιμένετε έως ότου ολοκληρωθεί η διαδικασία εκκίνησης και ανάψουν οι απαραίτητες φωτεινές ενδείξεις. 5. Συνδέστε πάλι το καλώδιο δικτύου που συνδέει το μόντεμ και το δρομολογητή μέσω της θύρας WAN του δρομολογητή. Τώρα πρέπει να ανάψει η φωτεινή ένδειξη WAN. 6. Συνδεθείτε στο δρομολογητή μέσω της διεύθυνσης και ελέγξτε τη σύνδεσή σας στο Διαδίκτυο στην οθόνη κατάστασης. Ρύθμιση 2 DHCP με όνομα συστήματος (hostname) Σημαντικό: όταν διαμορφώνετε τις ρυθμίσεις στο δρομολογητή, πάντα χρησιμοποιείτε τον υπολογιστή με τον οποίο ήσασταν συνδεδεμένοι στο Διαδίκτυο πριν τη σύνδεση του δρομολογητή. α. Συνδεθείτε στο δρομολογητή (βλ. προηγούμενο τμήμα Πρόσβαση στο δρομολογητή ). 129

10 β. Αριστερά στη στήλη, πατήστε το Internet Provider Setup (Διαμόρφωση παροχέα υπηρεσιών Διαδικτύου) ή πατήστε το Next (Επόμενο). γ. Επιλέξτε Dynamic IP (Δυναμική διεύθυνση IP) και πατήστε Next (Επόμενο). Η ρύθμιση αυτή είναι για παροχείς που χρησιμοποιούν σύνδεση DHCP. δ. Στο πεδίο Hostname καταχωρίστε το όνομα συστήματος που λάβατε από τον παροχέα σας. ε. Αφήστε το Domain name (Όνομα τομέα) κενό. στ. Για να τοποθετήσετε τη διεύθυνση MAC του υπολογιστή σας στο δρομολογητή πατήστε Clone MAC (Κλωνοποίηση διεύθυνσης MAC). ζ. Πατήστε Next (Επόμενο). Πατήστε Save (Αποθήκευση) για να αποθηκεύσετε τις ρυθμίσεις. η. Για να ελέγξετε αν έχει γίνει επιτυχημένα η σύνδεση στο Διαδίκτυο, πηγαίνετε στην οθόνη κατάστασης πατώντας το System Status (Κατάσταση συστήματος) αριστερά στη στήλη. Το τμήμα WAN IP θα εμφανίζει τη διαδικτυακή σας διεύθυνση IP. Μερικές φορές μπορεί να χρειαστεί χρόνος έως και 1 λεπτό ώσπου να εμφανιστεί αυτή η διεύθυνση IP. Τώρα έχετε ολοκληρώσει τη διαμόρφωση και είστε έτοιμοι για πλοήγηση στο Διαδίκτυο. 130

11 θ. Αν η διεύθυνση IP σας συνεχίζει να εμφανίζεται ως , πατήστε το Renew (Ανανέωση). Αν μετά από 1 λεπτό, η διεύθυνση IP σας εξακολουθεί να εμφανίζεται ως , ελέγξτε τα πιο πάνω βήματα. Εξακολουθείτε να μην έχετε σύνδεση στο Internet; Ολοκληρώστε τα παρακάτω βήματα: 1. Απενεργοποιήστε το δρομολογητή και το μόντεμ. 2. Αποσυνδέστε το καλώδιο δικτύου που συνδέει το δρομολογητή και το μόντεμ μέσω της θύρας WAN. 3. Θέστε σε λειτουργία το δρομολογητή και περιμένετε έως ότου ολοκληρωθεί η διαδικασία εκκίνησης. 4. Θέστε σε λειτουργία το μόντεμ και περιμένετε έως ότου ολοκληρωθεί η διαδικασία εκκίνησης και ανάψουν οι απαραίτητες φωτεινές ενδείξεις. 5. Συνδέστε πάλι το καλώδιο δικτύου που συνδέει το μόντεμ και το δρομολογητή μέσω της θύρας WAN του δρομολογητή. Τώρα πρέπει να ανάψει η φωτεινή ένδειξη WAN. 6. Συνδεθείτε στο δρομολογητή μέσω της διεύθυνσης και ελέγξτε τη σύνδεσή σας στο Διαδίκτυο στην οθόνη κατάστασης. Ρύθμιση 3 PPPoE 1. Συνδεθείτε στο δρομολογητή (βλ. προηγούμενο τμήμα Πρόσβαση στο δρομολογητή ). 2. Αριστερά στη στήλη, πατήστε το Internet Provider Setup (Διαμόρφωση παροχέα υπηρεσιών Διαδικτύου) ή πατήστε το Next (Επόμενο). 131

12 3. Επιλέξτε PPPoE. Η ρύθμιση αυτή είναι για παροχείς που χρησιμοποιούν σύνδεση PPPoE. 4. Στο πεδίο User Name (Όνομα χρήστη) καταχωρίστε το όνομα χρήστη που λάβατε από τον παροχέα σας. 5. Στο Password (Κωδικός πρόσβασης) καταχωρίστε τον αντίστοιχο κωδικό πρόσβασης. 6. Πατήστε Next (Επόμενο). Πατήστε Save (Αποθήκευση) για να αποθηκεύσετε τις ρυθμίσεις. 7. Για να ελέγξετε αν έχει γίνει επιτυχημένα η σύνδεση στο Διαδίκτυο, πηγαίνετε στην οθόνη κατάστασης πατώντας το System Status (Κατάσταση συστήματος) αριστερά στη στήλη. Το τμήμα WAN IP θα εμφανίζει τη διαδικτυακή σας διεύθυνση IP. Μερικές φορές μπορεί να χρειαστεί χρόνος έως και 1 λεπτό ώσπου να εμφανιστεί αυτή η διεύθυνση IP. Τώρα έχετε ολοκληρώσει τη διαμόρφωση και είστε έτοιμοι για πλοήγηση στο Διαδίκτυο. 8. Αν η διεύθυνση IP σας συνεχίζει να εμφανίζεται ως , πατήστε το Connect (Σύνδεση). Αν μετά από 1 λεπτό, η διεύθυνση IP σας εξακολουθεί να εμφανίζεται ως , ελέγξτε τα πιο πάνω βήματα. Εξακολουθείτε να μην έχετε σύνδεση στο Internet; Ολοκληρώστε τα παρακάτω βήματα: 1. Απενεργοποιήστε το δρομολογητή και το μόντεμ. 2. Αποσυνδέστε το καλώδιο δικτύου που συνδέει το δρομολογητή και το μόντεμ μέσω της θύρας WAN. 3. Θέστε σε λειτουργία το δρομολογητή και περιμένετε έως ότου ολοκληρωθεί η διαδικασία εκκίνησης. 4. Θέστε σε λειτουργία το μόντεμ και περιμένετε έως ότου ολοκληρωθεί η διαδικασία εκκίνησης και ανάψουν οι απαραίτητες φωτεινές ενδείξεις. 5. Συνδέστε πάλι το καλώδιο δικτύου που συνδέει το μόντεμ και το δρομολογητή μέσω της θύρας WAN του δρομολογητή. Τώρα πρέπει να ανάψει η φωτεινή ένδειξη WAN. 6. Συνδεθείτε στο δρομολογητή μέσω της διεύθυνσης και ελέγξτε τη σύνδεσή σας στο Διαδίκτυο στην οθόνη κατάστασης. Ρύθμιση 4 PPTP 1. Συνδεθείτε στο δρομολογητή (βλ. προηγούμενο τμήμα Πρόσβαση στο δρομολογητή ). 2. Αριστερά στη στήλη, πατήστε το Internet Provider Setup (Διαμόρφωση παροχέα υπηρεσιών Διαδικτύου) ή πατήστε το Next (Επόμενο). 132

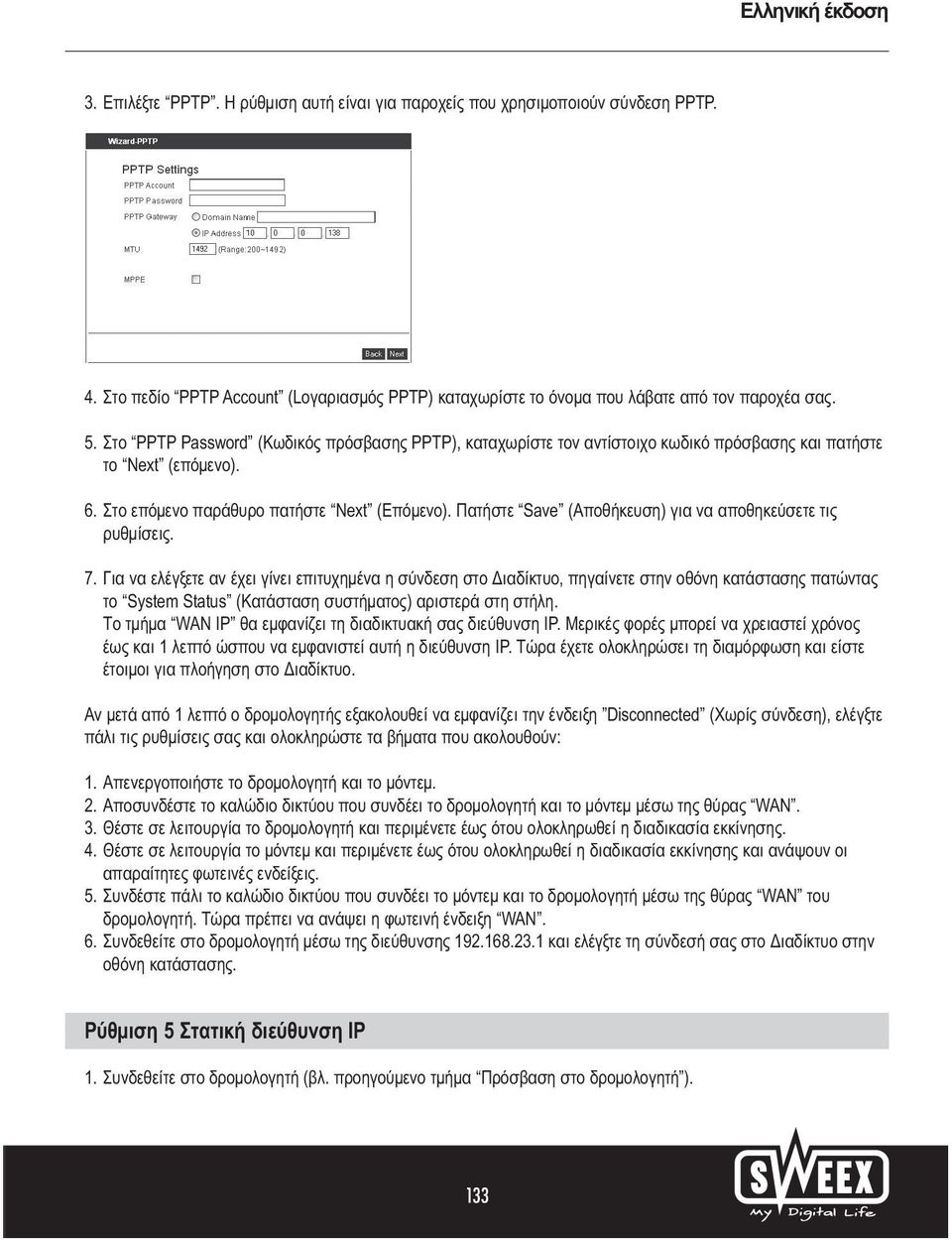

13 3. Επιλέξτε PPTP. Η ρύθμιση αυτή είναι για παροχείς που χρησιμοποιούν σύνδεση PPTP. 4. Στο πεδίο PPTP Account (Lογαριασμός PPTP) καταχωρίστε το όνομα που λάβατε από τον παροχέα σας. 5. Στο PPTP Password (Κωδικός πρόσβασης PPTP), καταχωρίστε τον αντίστοιχο κωδικό πρόσβασης και πατήστε το Next (επόμενο). 6. Στο επόμενο παράθυρο πατήστε Next (Επόμενο). Πατήστε Save (Αποθήκευση) για να αποθηκεύσετε τις ρυθμίσεις. 7. Για να ελέγξετε αν έχει γίνει επιτυχημένα η σύνδεση στο Διαδίκτυο, πηγαίνετε στην οθόνη κατάστασης πατώντας το System Status (Κατάσταση συστήματος) αριστερά στη στήλη. Το τμήμα WAN IP θα εμφανίζει τη διαδικτυακή σας διεύθυνση IP. Μερικές φορές μπορεί να χρειαστεί χρόνος έως και 1 λεπτό ώσπου να εμφανιστεί αυτή η διεύθυνση IP. Τώρα έχετε ολοκληρώσει τη διαμόρφωση και είστε έτοιμοι για πλοήγηση στο Διαδίκτυο. Αν μετά από 1 λεπτό ο δρομολογητής εξακολουθεί να εμφανίζει την ένδειξη Disconnected (Χωρίς σύνδεση), ελέγξτε πάλι τις ρυθμίσεις σας και ολοκληρώστε τα βήματα που ακολουθούν: 1. Απενεργοποιήστε το δρομολογητή και το μόντεμ. 2. Αποσυνδέστε το καλώδιο δικτύου που συνδέει το δρομολογητή και το μόντεμ μέσω της θύρας WAN. 3. Θέστε σε λειτουργία το δρομολογητή και περιμένετε έως ότου ολοκληρωθεί η διαδικασία εκκίνησης. 4. Θέστε σε λειτουργία το μόντεμ και περιμένετε έως ότου ολοκληρωθεί η διαδικασία εκκίνησης και ανάψουν οι απαραίτητες φωτεινές ενδείξεις. 5. Συνδέστε πάλι το καλώδιο δικτύου που συνδέει το μόντεμ και το δρομολογητή μέσω της θύρας WAN του δρομολογητή. Τώρα πρέπει να ανάψει η φωτεινή ένδειξη WAN. 6. Συνδεθείτε στο δρομολογητή μέσω της διεύθυνσης και ελέγξτε τη σύνδεσή σας στο Διαδίκτυο στην οθόνη κατάστασης. Ρύθμιση 5 Στατική διεύθυνση IP 1. Συνδεθείτε στο δρομολογητή (βλ. προηγούμενο τμήμα Πρόσβαση στο δρομολογητή ). 133

14 2. Αριστερά στη στήλη, πατήστε το Internet Provider Setup (Διαμόρφωση παροχέα υπηρεσιών Διαδικτύου) ή πατήστε το Next (Επόμενο). 3. Επιλέξτε Static IP (Στατική διεύθυνση IP). Αυτή η ρύθμιση είναι για παροχείς που χρησιμοποιούν μια σταθερή Στατική διεύθυνση IP. 4. Στο πεδίο IP Address (Διεύθυνση IP) καταχωρίστε τη διεύθυνση IP που λάβατε από τον παροχέα σας. 5. Επίσης καταχωρίστε τις ρυθμίσεις σας για Subnet Mask (Μάσκα υποδικτύου), Gateway (Πύλη), Primary DNS (Πρωτεύον DNS) και ενδεχομένως Secondary DNS (Δευτερεύον DNS). 6. Πατήστε Next (Επόμενο). Πατήστε Save (Αποθήκευση) για να αποθηκεύσετε τις ρυθμίσεις. 7. Για να ελέγξετε αν έχει γίνει επιτυχημένα η σύνδεση στο Διαδίκτυο, πηγαίνετε στην οθόνη κατάστασης πατώντας το System Status (Κατάσταση συστήματος) αριστερά στη στήλη. Το τμήμα WAN IP θα εμφανίζει τη διαδικτυακή σας διεύθυνση IP. Μερικές φορές μπορεί να χρειαστεί χρόνος έως και 1 λεπτό ώσπου να εμφανιστεί αυτή η διεύθυνση IP. Τώρα έχετε ολοκληρώσει τη διαμόρφωση και είστε έτοιμοι για πλοήγηση στο Διαδίκτυο. Αν μετά από 1 λεπτό ο δρομολογητής εξακολουθεί να εμφανίζει την ένδειξη Disconnected (Χωρίς σύνδεση), ελέγξτε πάλι τις ρυθμίσεις σας και ολοκληρώστε τα βήματα που ακολουθούν: 1. Απενεργοποιήστε το δρομολογητή και το μόντεμ. 2. Αποσυνδέστε το καλώδιο δικτύου που συνδέει το δρομολογητή και το μόντεμ μέσω της θύρας WAN. 3. Θέστε σε λειτουργία το δρομολογητή και περιμένετε έως ότου ολοκληρωθεί η διαδικασία εκκίνησης. 4. Θέστε σε λειτουργία το μόντεμ και περιμένετε έως ότου ολοκληρωθεί η διαδικασία εκκίνησης και ανάψουν οι απαραίτητες φωτεινές ενδείξεις. 5. Συνδέστε πάλι το καλώδιο δικτύου που συνδέει το μόντεμ και το δρομολογητή μέσω της θύρας WAN του δρομολογητή. Τώρα πρέπει να ανάψει η φωτεινή ένδειξη WAN. 6. Συνδεθείτε στο δρομολογητή μέσω της διεύθυνσης και ελέγξτε τη σύνδεσή σας στο Διαδίκτυο στην οθόνη κατάστασης. 134

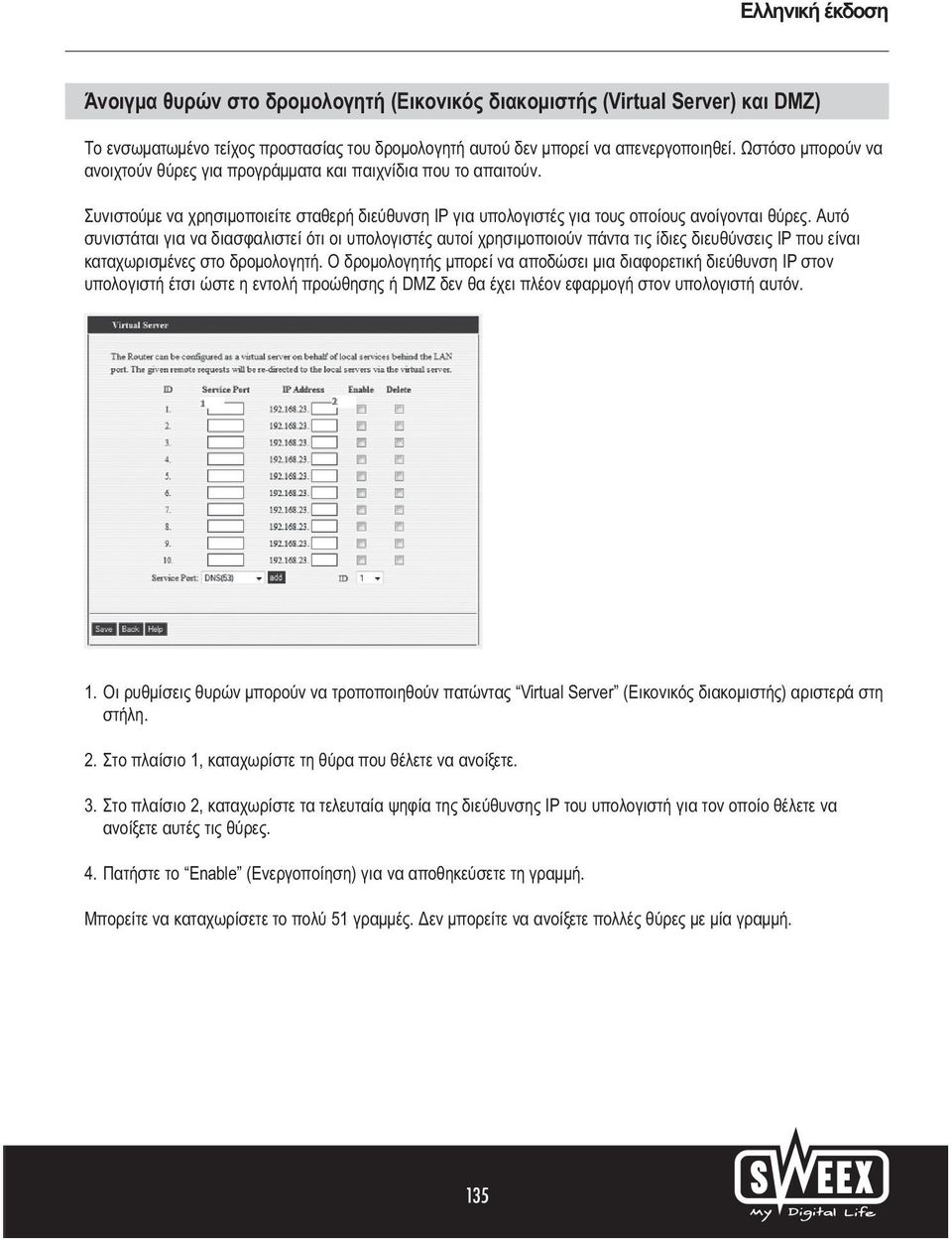

15 Άνοιγμα θυρών στο δρομολογητή (Εικονικός διακομιστής (Virtual Server) και DMZ) Το ενσωματωμένο τείχος προστασίας του δρομολογητή αυτού δεν μπορεί να απενεργοποιηθεί. Ωστόσο μπορούν να ανοιχτούν θύρες για προγράμματα και παιχνίδια που το απαιτούν. Συνιστούμε να χρησιμοποιείτε σταθερή διεύθυνση IP για υπολογιστές για τους οποίους ανοίγονται θύρες. Αυτό συνιστάται για να διασφαλιστεί ότι οι υπολογιστές αυτοί χρησιμοποιούν πάντα τις ίδιες διευθύνσεις IP που είναι καταχωρισμένες στο δρομολογητή. Ο δρομολογητής μπορεί να αποδώσει μια διαφορετική διεύθυνση IP στον υπολογιστή έτσι ώστε η εντολή προώθησης ή DMZ δεν θα έχει πλέον εφαρμογή στον υπολογιστή αυτόν. 1. Οι ρυθμίσεις θυρών μπορούν να τροποποιηθούν πατώντας Virtual Server (Εικονικός διακομιστής) αριστερά στη στήλη. 2. Στο πλαίσιο 1, καταχωρίστε τη θύρα που θέλετε να ανοίξετε. 3. Στο πλαίσιο 2, καταχωρίστε τα τελευταία ψηφία της διεύθυνσης IP του υπολογιστή για τον οποίο θέλετε να ανοίξετε αυτές τις θύρες. 4. Πατήστε το Enable (Ενεργοποίηση) για να αποθηκεύσετε τη γραμμή. Μπορείτε να καταχωρίσετε το πολύ 51 γραμμές. Δεν μπορείτε να ανοίξετε πολλές θύρες με μία γραμμή. 135

16 DMZ Σε ορισμένες περιπτώσεις ή όταν χρησιμοποιείται κονσόλα παιχνιδιών, μπορεί να επιλέξετε να τοποθετήσετε έναν υπολογιστή ή μια κονσόλα παιχνιδιού εντελώς εκτός του τείχους προστασίας. Αυτό μπορεί να γίνει στην αποκαλούμενη αποστρατιωτικοποιημένη ζώνη (demilitarized zone, DMZ). Αυτή η δυνατότητα βρίσκεται στην κύρια οθόνη των ρυθμίσεων θυρών Port Forwarding (Προώθηση θυρών) κάτω από το Advanced (Για προχωρημένους). Σημειώστε, ωστόσο, ότι δεν επωφελείστε πλέον από την προστασία που προσφέρει το τείχος προστασίας του δρομολογητή. Όλες οι θύρες προς τον υπολογιστή που έχει τεθεί στη ζώνη DMZ είναι ανοικτές. Μόνο ένας υπολογιστής μπορεί να τοποθετηθεί στη ζώνη DMZ. 1. Αριστερά στη στήλη, πατήστε Virtual Server (Εικονικός διακομιστής) και κατόπιν DMZ. 2. Στο πεδίο DMZ Host IP Address (Διεύθυνση IP υπολογιστή DMZ), καταχωρίστε τη διεύθυνση IP του υπολογιστή που θέλετε να τοποθετήσετε στη ζώνη DMZ. 3. Τσεκάρετε το Enable (Ενεργοποίηση). 4. Πατήστε Save (Αποθήκευση) για να αποθηκεύσετε τις ρυθμίσεις. Πώς να δώσετε σε υπολογιστή σταθερή διεύθυνση IP Αυτό απαιτείται μόνο για υπολογιστές για τους οποίους θέλετε να ανοίξετε θύρες μέσω της δυνατότητας Forwarding (Προώθησης) ή DMZ. Ακολουθήστε τα βήματα που αναφέρονται στο κεφάλαιο Διαμόρφωση υπολογιστή για σύνδεση στο δρομολογητή. Αντί όμως να επιλέξετε Αυτόματη απόδοση διεύθυνσης IP ( Obtain an IP address automatically ), επιλέξτε Χρήση της ακόλουθης διεύθυνσης IP ( Use the following IP address ). Στο παράδειγμά μας η διεύθυνση IP είναι της μορφής ( xxx). Ο τελικός αριθμός που θα καταχωρίσετε πρέπει να είναι μοναδικός στο δίκτυό σας. Συνιστούμε να χρησιμοποιήσετε έναν αριθμό μεταξύ 150 και 200. Βάσει αυτού, μια διεύθυνση IP θα μπορούσε να είναι ( ). Τότε σε επόμενο υπολογιστή θα δοθεί η διεύθυνση ( ) κ.ο.κ. Για Μάσκα υποδικτύου ( Subnetmask ) εισάγετε: Τόσο στο πεδίο Προεπιλεγμένη πύλη ( Default gateway ) όσο και στο Προτιμώμενος διακομιστής DNS ( Preferred DNS-server ) εισάγετε τη διεύθυνση IP με την οποία συνδέεστε στο δρομολογητή. Στο παράδειγμά μας: Στο Εναλλακτικός διακομιστής DNS ( Alternative-DNS-server ), μπορείτε να αφήσετε το πεδίο κενό. Πατήστε δύο φορές OK για να αποθηκεύσετε τη ρύθμιση και να κλείσετε τα παράθυρα. 136

17 Ρυθμίσεις LAN Οι ρυθμίσεις δικτύου του δρομολογητή μπορούν να τροποποιηθούν ως εξής: Αριστερά στη στήλη πατήστε Advanced Config (Διαμόρφωση για προχωρημένους). Στο IP Address (Διεύθυνση IP) δηλώνεται η διεύθυνση του δρομολογητή ( ). Πατήστε Save (Αποθήκευση) για να αποθηκεύσετε τις ρυθμίσεις. Το πρόγραμμα περιήγησης δεν θα αναζητήσει νέα σελίδα. Γι' αυτό μην περιμένετε αλλά συνδεθείτε πάλι στο δρομολογητή σας χρησιμοποιώντας τη νέα διεύθυνση IP. Αλλαγή του κωδικού πρόσβασης Ο προεπιλεγμένος κωδικός του Ευρυζωνικού δρομολογητή της Sweex μπορεί να αλλάξει πατώντας το System Tools (Εργαλεία συστήματος) και κατόπιν το Change Password (Αλλαγή κωδικού πρόσβασης) αριστερά στη στήλη. Για να αλλάξετε τις ρυθμίσεις ονόματος χρήστη και κωδικού πρόσβασης, καταχωρίστε το καινούριο όνομα χρήστη στο πεδίο Username (Όνομα χρήστη) και το σωστό σας κωδικό πρόσβασης στο πεδίο Original Password (Αρχικός κωδικός πρόσβασης). Στη συνέχεια καταχωρίστε το νέο σας κωδικό πρόσβασης στο πεδίο New Password (Καινούριος κωδικός πρόσβασης). Κατόπιν καταχωρίστε πάλι το νέο σας κωδικό πρόσβασης στο πεδίο Confirm Password (Επιβεβαίωση κωδικού πρόσβασης). Πατήστε Save (Αποθήκευση) για να αποθηκεύσετε τις ρυθμίσεις. Εμφανίζεται τότε ένα μικρό παράθυρο για τη σύνδεση χρήστη. Συνδεθείτε, χρησιμοποιώντας τις καινούριες σας ρυθμίσεις ονόματος χρήστη και κωδικού πρόσβασης. Αναβάθμιση του υλικολογισμικού του δρομολογητή (Firmware) Το καλούμενο υλικολογισμικό χρειάζεται ενημέρωση, ώστε να ενημερώνεται ο δρομολογητής. Αριστερά στο μενού, πατήστε το System Tools (Εργαλεία συστήματος) και κατόπιν Firmware (Υλικολογισμικό). 137

18 Από τη θέση αυτή μπορεί να αναβαθμιστεί το υλικολογισμικό του δρομολογητή. Καινούριο υλικολογισμικό μπορεί να μεταφορτωθεί από τον ιστότοπο της Sweex στη θέση Service and support (Υπηρεσίες και υποστήριξη). Αν το αρχείο υλικολογισμικού είναι συμπιεσμένο, φροντίστε να επιλέξετε και να αποσυμπιέσετε πρώτα το αρχείο σε μια θέση στον υπολογιστή σας όπου μπορείτε να το βρείτε εύκολα. Στη συνέχεια πατήστε Browse (Αναζήτηση) και επιλέξτε το αποσυμπιεσμένο αρχείο υλικολογισμικού. Στις περισσότερες περιπτώσεις το όνομα του αρχείου θα αρχίζει με Sweex_Firmware_RO003. Για να ξεκινήσετε την αναβάθμιση του υλικολογισμικού, πατήστε Upgrade (Αναβάθμιση). Μη διακόψετε αυτή τη διαδικασία. Κάτι τέτοιο μπορεί να προκαλέσει βλάβη στο δρομολογητή. Περιμένετε να ολοκληρωθεί η αναβάθμιση, πράγμα που επιβεβαιώνεται από ένα μήνυμα. Η σύνδεση ανάμεσα στον υπολογιστή και το δρομολογητή θα διακοπεί για σύντομο διάστημα. Επαναφορά του δρομολογητή στις εργοστασιακές του ρυθμίσεις Η επαναφορά του Ευρυζωνικού δρομολογητή της Sweex στις εργοστασιακές του ρυθμίσεις μπορεί να γίνει με δύο διαφορετικούς τρόπους. Σημείωση! Μετά την επαναφορά πρέπει να διαμορφωθούν πάλι όλες οι ρυθμίσεις που αφορούν τη σύνδεσή σας και το δίκτυό σας. Μετά την επαναφορά θα γίνει επανεκκίνηση του δρομολογητή. Κατά τη διάρκεια της εκκίνησης θα φορτωθούν πάλι οι εργοστασιακές ρυθμίσεις και ο υπολογιστής θα χάσει τη σύνδεσή του με το δρομολογητή για περίπου 30 δευτερόλεπτα. Μετά απ' αυτό, η πρόσβαση στο δρομολογητή είναι εφικτή μέσω της προεπιλεγμένης διεύθυνσης IP ( ). Μέθοδος 1: Το κουμπί επαναφοράς βρίσκεται στην πίσω πλευρά του δρομολογητή. Για να πατήσετε το κουμπί χρησιμοποιήστε ένα μυτερό αντικείμενο. Πατήστε και κρατήστε πατημένο το κουμπί για 10 δευτερόλεπτα. Θα γίνει επανεκκίνηση του δρομολογητή. Μέθοδος 2: Αριστερά στη στήλη πατήστε System Tools (Εργαλεία συστήματος), και κατόπιν Restore Factory Setting (Επαναφορά στις εργοστασιακές ρυθμίσεις). Για να ξεκινήσει η επαναφορά πατήστε Restore (Επαναφορά). Πρόσθετες πρακτικές συμβουλές και περισσότερες εξηγήσεις σχετικά με τις υπολειπόμενες λειτουργίες του δρομολογητή μπορείτε να βρείτε στο Αγγλικό εγχειρίδιο στο CD-ROM. 138

19 Εγγύηση Για τα περισσότερα προϊόντα Sweex ισχύει περίοδος εγγύησης 3 ετών. Για κάρτες γραφικών και ηλεκτρονικές συσκευές ευρείας κατανάλωσης η Sweex προσφέρει εγγύηση 2 ετών. Δεν παρέχουμε υποστήριξη ή εγγύηση για το παρεχόμενο λογισμικό, επαναφορτιζόμενες μπαταρίες και κοινές μπαταρίες. Η εκτέλεση της εγγύησης λαμβάνει χώρα μόνο στο σημείο πώλησης όπου έγινε η αγορά του προϊόντος. Όλες οι εμπορικές ονομασίες που αναφέρονται στο παρόν εγχειρίδιο και τα συνδεόμενα με αυτές δικαιώματα είναι και παραμένουν ιδιοκτησία των νόμιμων ιδιοκτητών. 139
