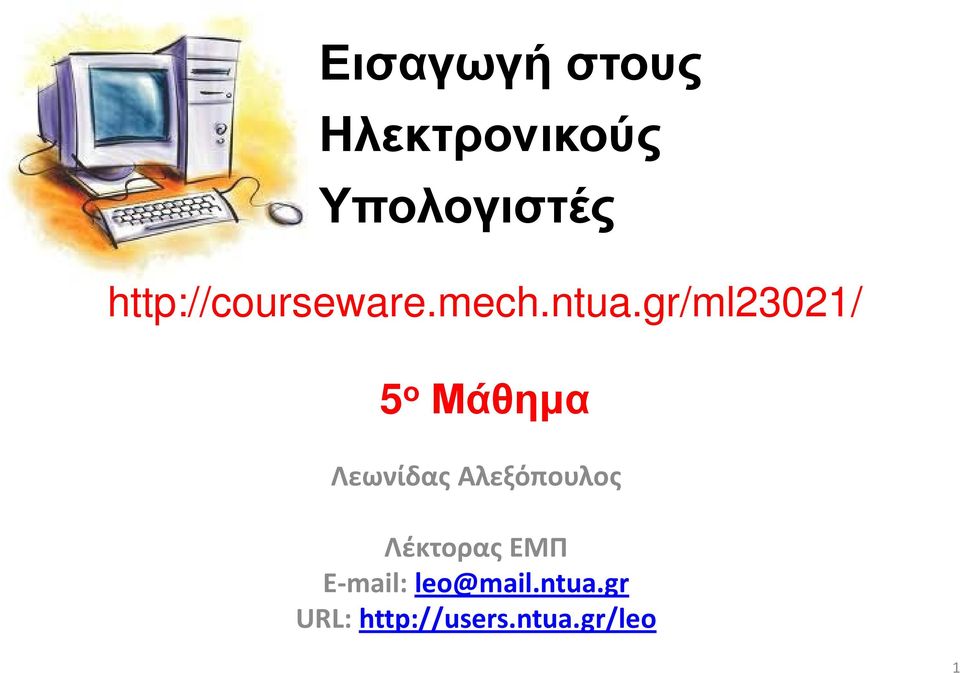

1 στους Ηλεκτρονικούς Υπολογιστές 5 ο Μάθημα Λεωνίδας Αλεξόπουλος Λέκτορας ΕΜΠ leo@mail.ntua.gr URL: 1

gr/ml23021/ 5 ο Μάθημα Λεωνίδας Αλεξόπουλος

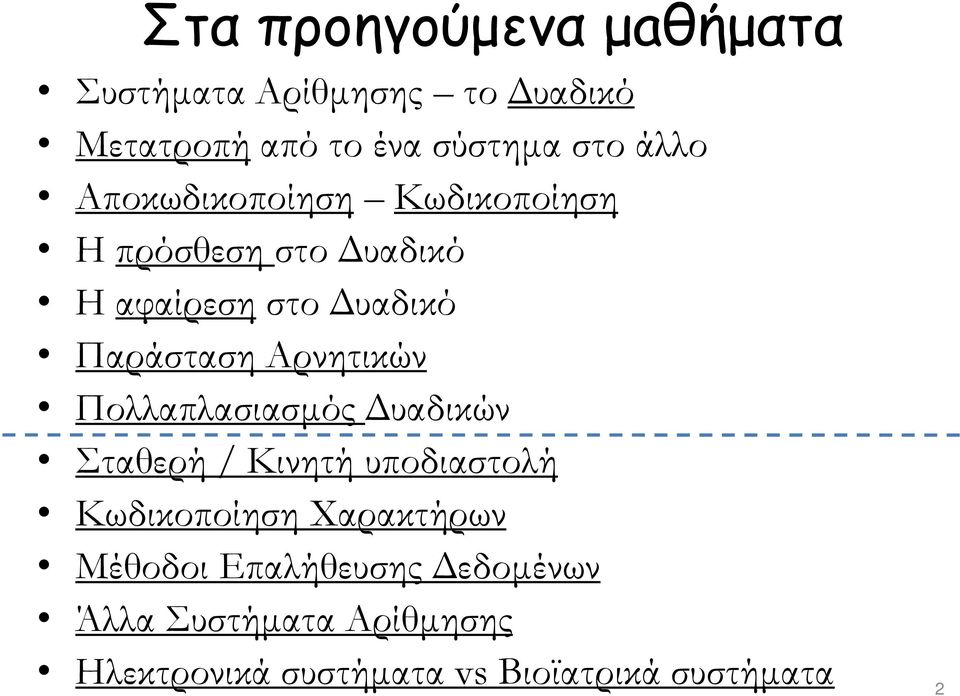

2 Στα προηγούμενα μaθήματα Συστήματα Αρίθμησης το Δυαδικό Μετατροπή από το ένα σύστημα στο άλλο Αποκωδικοποίηση Κωδικοποίηση Η πρόσθεση στο Δυαδικό H αφαίρεση στο Δυαδικό Παράσταση Αρνητικών Πολλαπλασιασμός Δυαδικών Σταθερή / Κινητή υποδιαστολή Κωδικοποίηση Χαρακτήρων Μέθοδοι Επαλήθευσης Δεδομένων Άλλα Συστήματα Αρίθμησης Ηλεκτρονικά συστήματα vs Βιοϊατρικά συστήματα 2

Αρνητικών Πολλαπλασιασμός Δυαδικών Σταθερή / Κινητή υποδιαστολή Κωδικοποίηση Χαρακτήρων

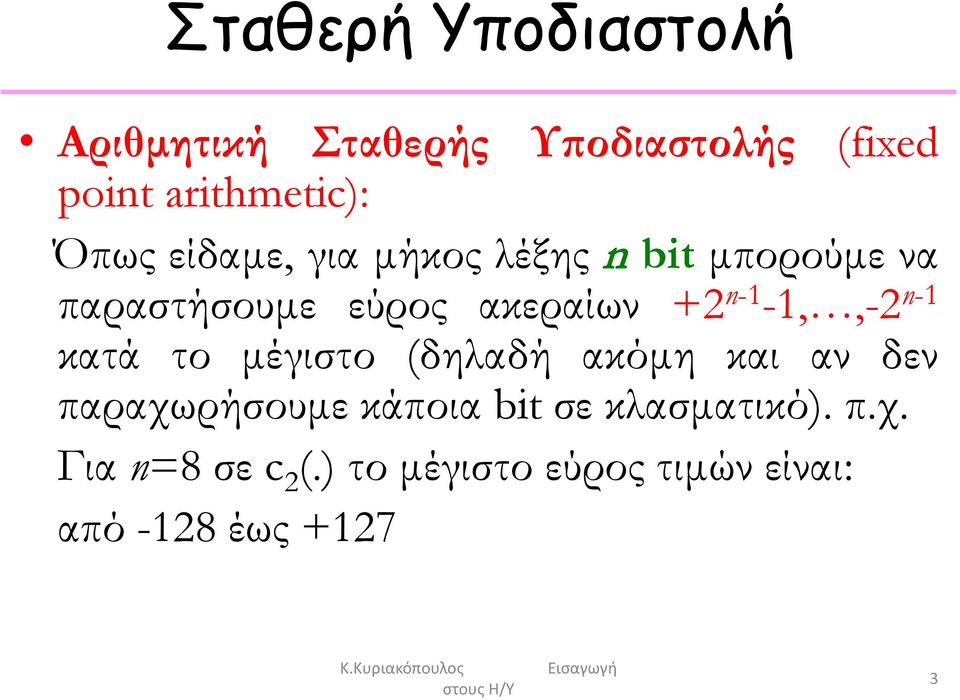

3 Σταθερή Υποδιαστολή Αριθμητική Σταθερής Υποδιαστολής (fixed point arithmetic): Όπως είδαμε, για μήκος λέξης n bit μπορούμε να παραστήσουμε εύρος ακεραίων +2 n-1-1,,-2 n-1 κατά το μέγιστο (δηλαδή ακόμη και αν δεν παραχωρήσουμε κάποια bit σε κλασματικό). π.χ. Για n=8 σε c 2 (.) το μέγιστο εύρος τιμών είναι: από -128 έως

n-1-1,,-2 n-1 κατά το μέγιστο (δηλαδή ακόμη και αν δεν παραχωρήσουμε κάποια bit

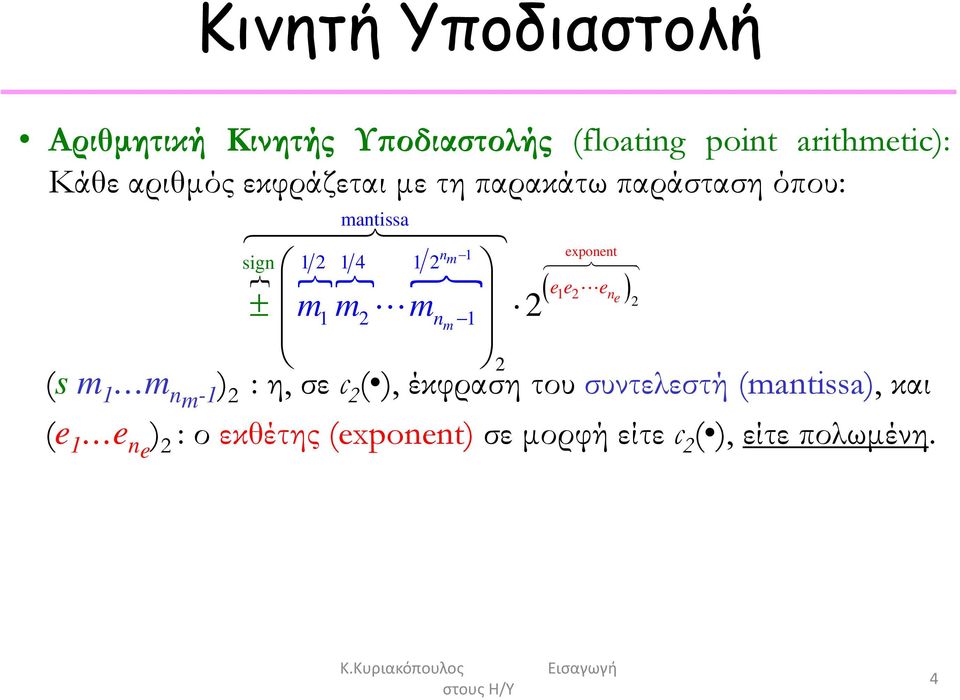

4 Κινητή Υποδιαστολή Αριθμητική Κινητής Υποδιαστολής (floating point arithmetic): Κάθε αριθμός εκφράζεται με τη παρακάτω παράσταση όπου: mantissa n 1 exponent sign m ( ee 1 2 e ne ) 2 ± mm 1 2 m n 1 2 m 2 (s m 1 m n m-1) 2 : η, σε c 2 ( ), έκφραση του συντελεστή (mantissa), και (e 1 e ) n e 2 : ο εκθέτης (exponent) σε μορφή είτε c 2 ( ), είτε πολωμένη. 4

ee 1 2 e ne ) 2 ± mm 1 2 m n 1 2 m 2 (s m 1 m n m-1) 2 : η, σε c 2 ( ), έκφραση του

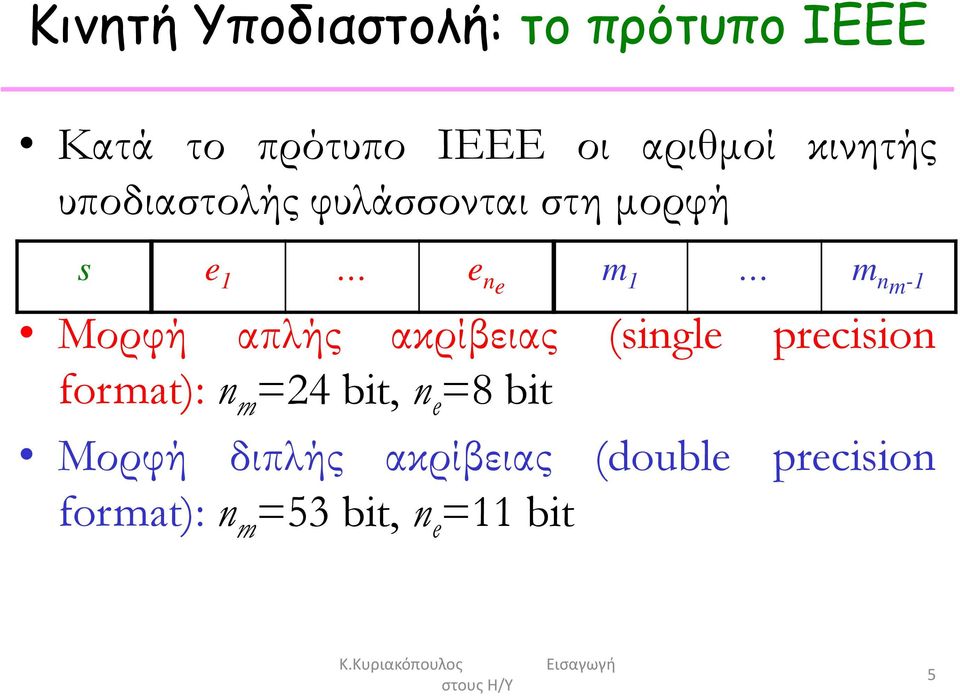

5 Κινητή Υποδιαστολή: το πρότυπο ΙΕΕΕ Κατά το πρότυπο IEEE οι αριθμοί κινητής υποδιαστολής φυλάσσονται στη μορφή s e 1 e n e m 1 m n m-1 Μορφή απλής ακρίβειας (single precision format): n m =24 bit, n e =8 bit Μορφή διπλής ακρίβειας (double precision format): n m =53 bit, n e =11 bit 5

Μορφή απλής ακρίβειας (single precision format): n m =24 bit, n e =8

6 Παράδειγμα mantissa n 1 exponent sign m ( ee 1 2 e ne ) 2 ± mm 1 2 m n 1 2 m 2 s e 1 e 8 m 1 m 23 Να παρασταθεί ο αριθμός 27,75 σε μορφή κινητής υποδιαστολής με λέξη 32 bits που αφιερώνει: 1 bit για το πρόσημο 8 bits για τον πολωμένο εκθέτη κατά 128 και 23 bits για το συντελεστή (single precision format) 6

υποδιαστολής με λέξη 32 bits που αφιερώνει: 1 bit για το πρόσημο 8 bits για

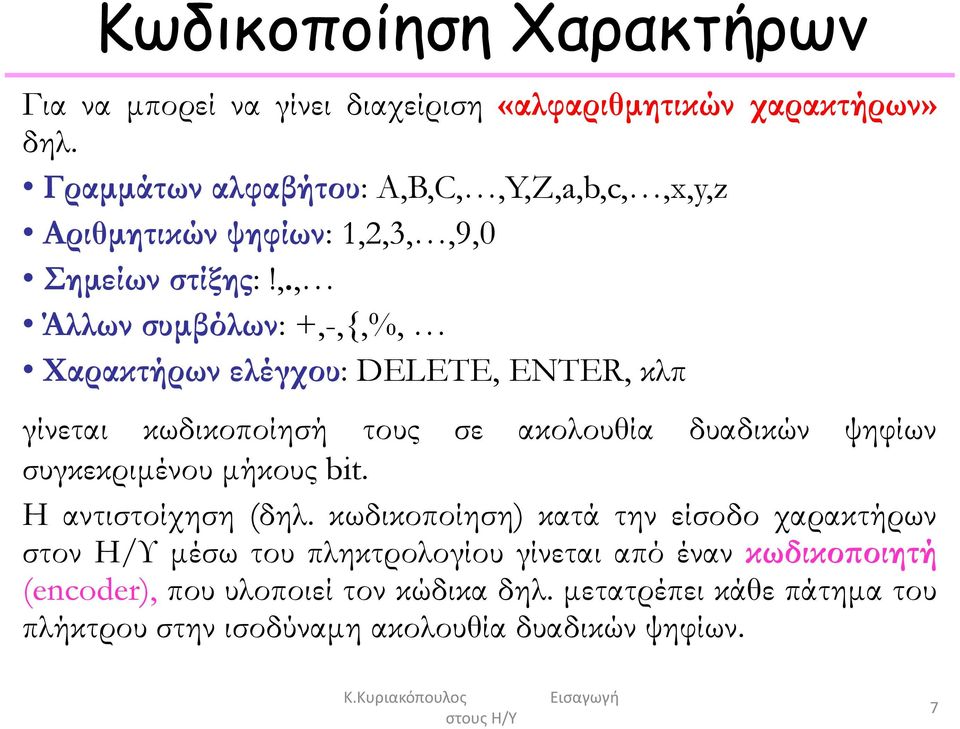

7 Κωδικοποίηση Χαρακτήρων Για να μπορεί να γίνει διαχείριση «αλφαριθμητικών χαρακτήρων» δηλ. Γραμμάτων αλφαβήτου: Α,B,C,,Y,Z,a,b,c,,x,y,z Αριθμητικών ψηφίων: 1,2,3,,9,0 Σημείων στίξης:!,., Άλλων συμβόλων: +,-,{,%, Χαρακτήρων ελέγχου: DELETE, ENTER, κλπ γίνεται κωδικοποίησή τους σε ακολουθία δυαδικών ψηφίων συγκεκριμένου μήκους bit. Η αντιστοίχηση (δηλ. κωδικοποίηση) κατά την είσοδο χαρακτήρων στον Η/Υ μέσω του πληκτρολογίου γίνεται από έναν κωδικοποιητή (encoder), που υλοποιεί τον κώδικα δηλ. μετατρέπει κάθε πάτημα του πλήκτρου στην ισοδύναμη ακολουθία δυαδικών ψηφίων. 7

,C,,Y,Z,a,b,c,,x,y,z Αριθμητικών ψηφίων: 1,2,3,,9,0 Σημείων στίξης:!,., Άλλων συμβόλων: +,-,{,%, Χαρακτήρων ελέγχου: DELETE, ENTER, κλπ γίνεται

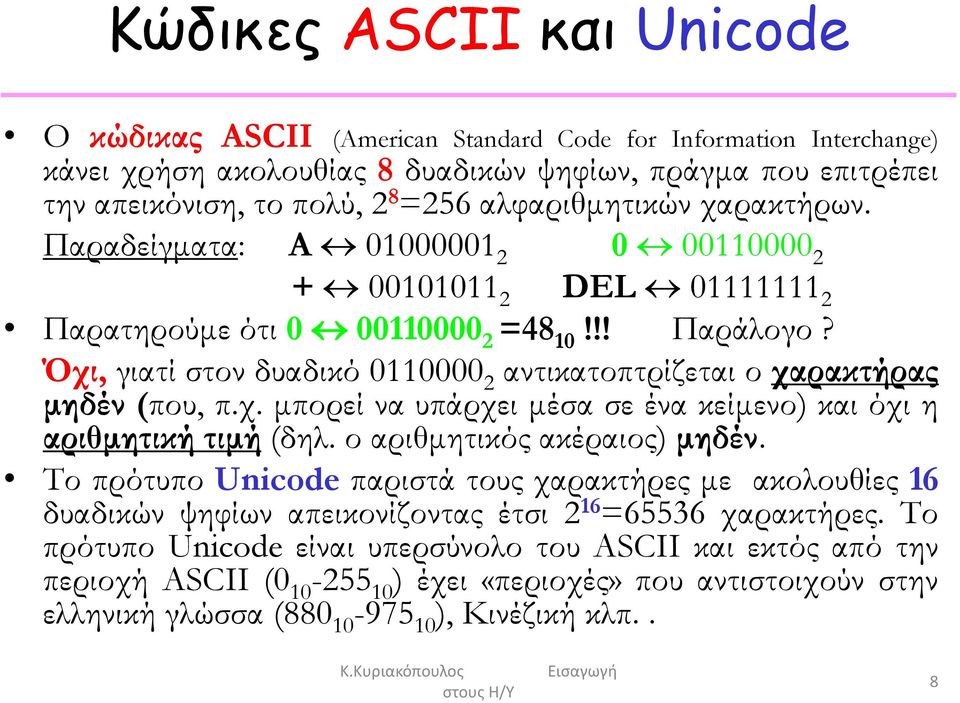

8 Κώδικες ASCII και Unicode Ο κώδικας ASCII (American Standard Code for Information Interchange) κάνει χρήση ακολουθίας 8 δυαδικών ψηφίων, πράγμα που επιτρέπει την απεικόνιση, το πολύ, 2 8 =256 αλφαριθμητικών χαρακτήρων. Παραδείγματα: Α DEL Παρατηρούμε ότι =48 10!!! Παράλογο? Όχι, γιατί στον δυαδικό αντικατοπτρίζεται ο χαρακτήρας μηδέν (που, π.χ. μπορεί να υπάρχει μέσα σε ένα κείμενο) και όχι η αριθμητική τιμή (δηλ. ο αριθμητικός ακέραιος) μηδέν. Το πρότυπο Unicode παριστά τους χαρακτήρες με ακολουθίες 16 δυαδικών ψηφίων απεικονίζοντας έτσι 2 16 =65536 χαρακτήρες. Το πρότυπο Unicode είναι υπερσύνολο του ASCII και εκτός από την περιοχή ASCII ( ) έχει «περιοχές» που αντιστοιχούν στην ελληνική γλώσσα ( ), Κινέζική κλπ.. 8

Όχι, γιατί στον δυαδικό 0110000 2 αντικατοπτρίζεται ο χαρακτήρας μηδέν (που, π.χ. μπορεί να υπάρχει μέσα σε ένα κείμενο) και όχι η αριθμητική τιμή (δηλ. ο αριθμητικός ακέραιος) μηδέν.

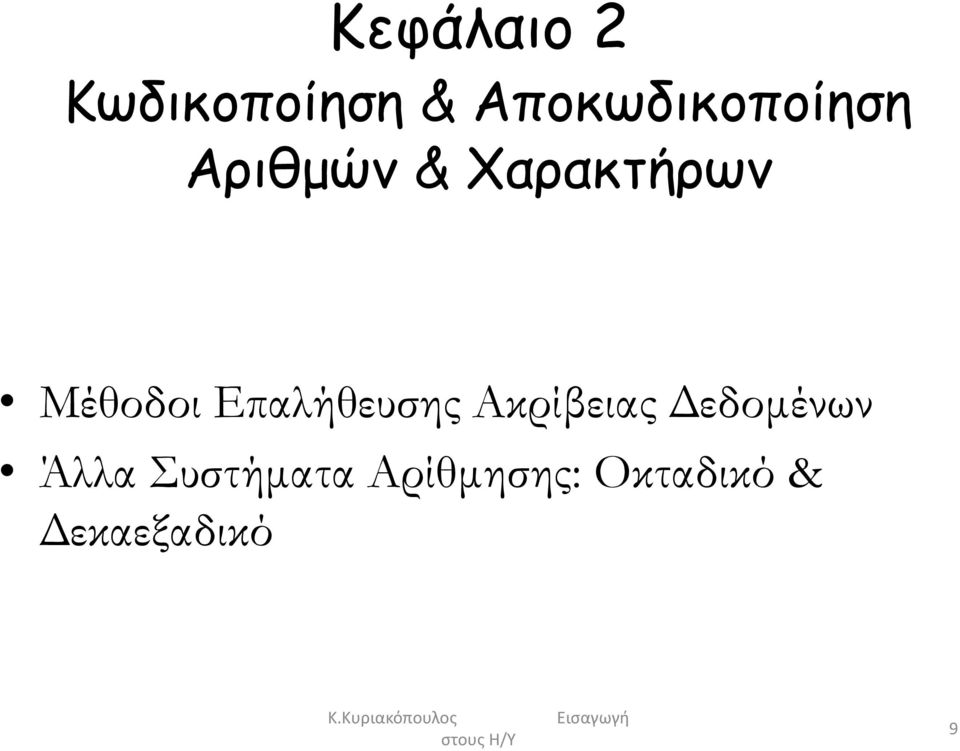

9 Κεφάλαιο 2 Κωδικοποίηση & Αποκωδικοποίηση Αριθμών & Χαρακτήρων Μέθοδοι Επαλήθευσης Ακρίβειας Δεδομένων Άλλα Συστήματα Αρίθμησης: Οκταδικό & Δεκαεξαδικό 9

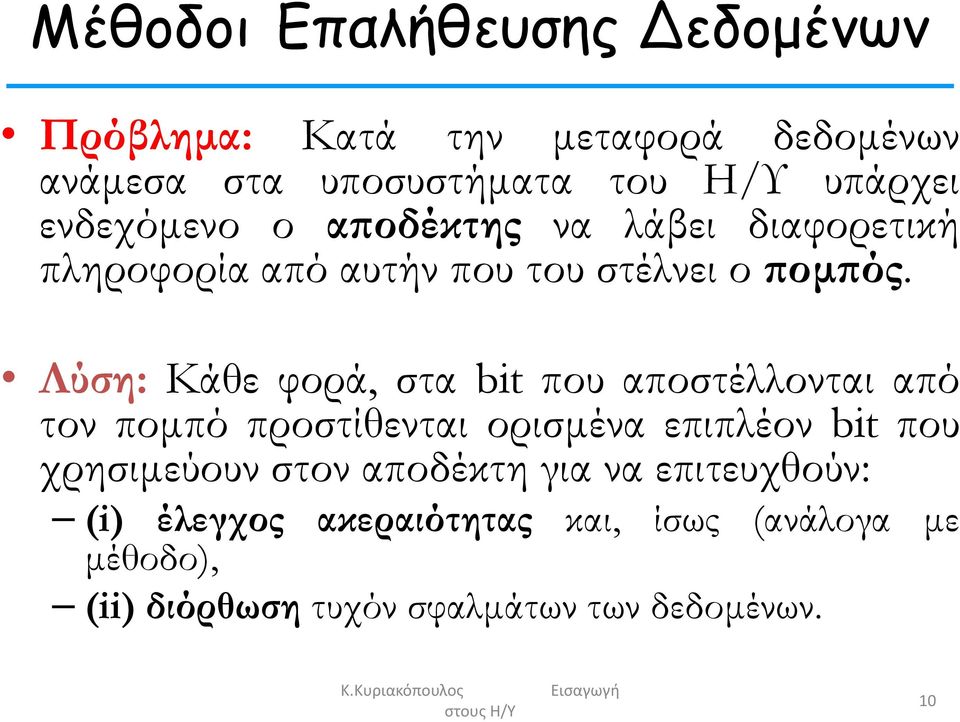

10 Μέθοδοι Επαλήθευσης Δεδομένων Πρόβλημα: Κατά την μεταφορά δεδομένων ανάμεσα στα υποσυστήματα του Η/Υ υπάρχει ενδεχόμενο ο αποδέκτης να λάβει διαφορετική πληροφορία από αυτήν που του στέλνει ο πομπός. Λύση: Κάθε φορά, στα bit που αποστέλλονται από τον πομπό προστίθενται ορισμένα επιπλέον bit που χρησιμεύουν στον αποδέκτη για να επιτευχθούν: (i) έλεγχος ακεραιότητας και, ίσως (ανάλογα με μέθοδο), (ii) διόρθωση τυχόν σφαλμάτων των δεδομένων. 10

Λύση: Κάθε φορά, στα bit που αποστέλλονται από τον πομπό προστίθενται ορισμένα επιπλέον bit που χρησιμεύουν

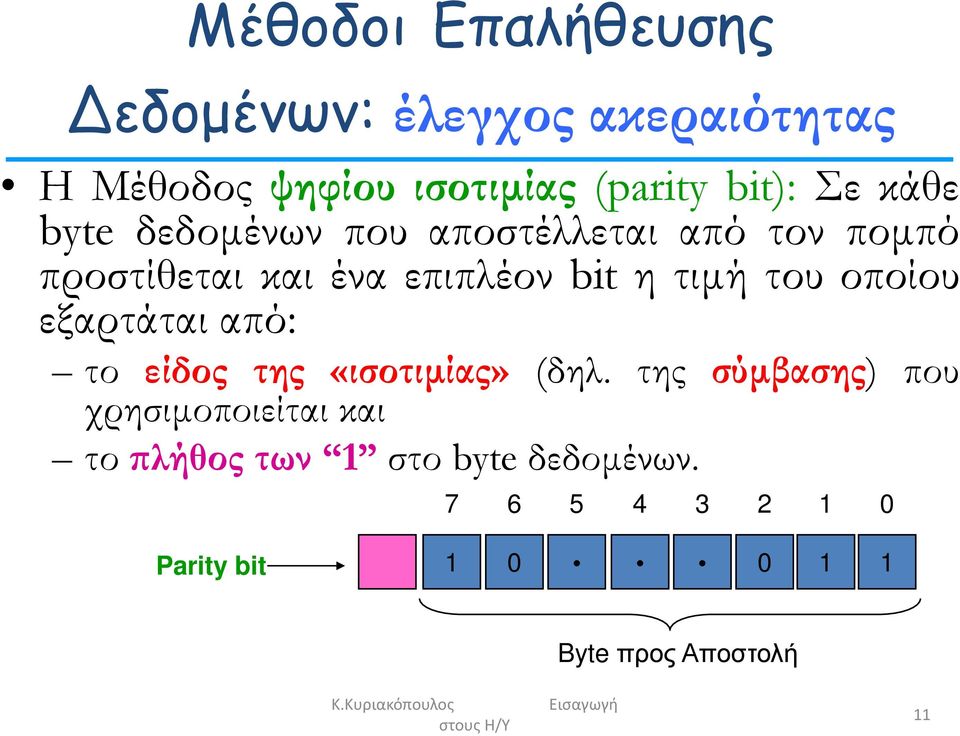

11 Μέθοδοι Επαλήθευσης Δεδομένων: έλεγχος ακεραιότητας Η Μέθοδος ψηφίου ισοτιμίας (parity bit): Σε κάθε byte δεδομένων που αποστέλλεται από τον πομπό προστίθεται και ένα επιπλέον bit η τιμή του οποίου εξαρτάται από: το είδος της «ισοτιμίας» (δηλ. της σύμβασης) που χρησιμοποιείται και το πλήθος των 1 στο byte δεδομένων Parity bit Byte προς Αποστολή 11

του οποίου εξαρτάται από: το είδος της «ισοτιμίας» (δηλ.

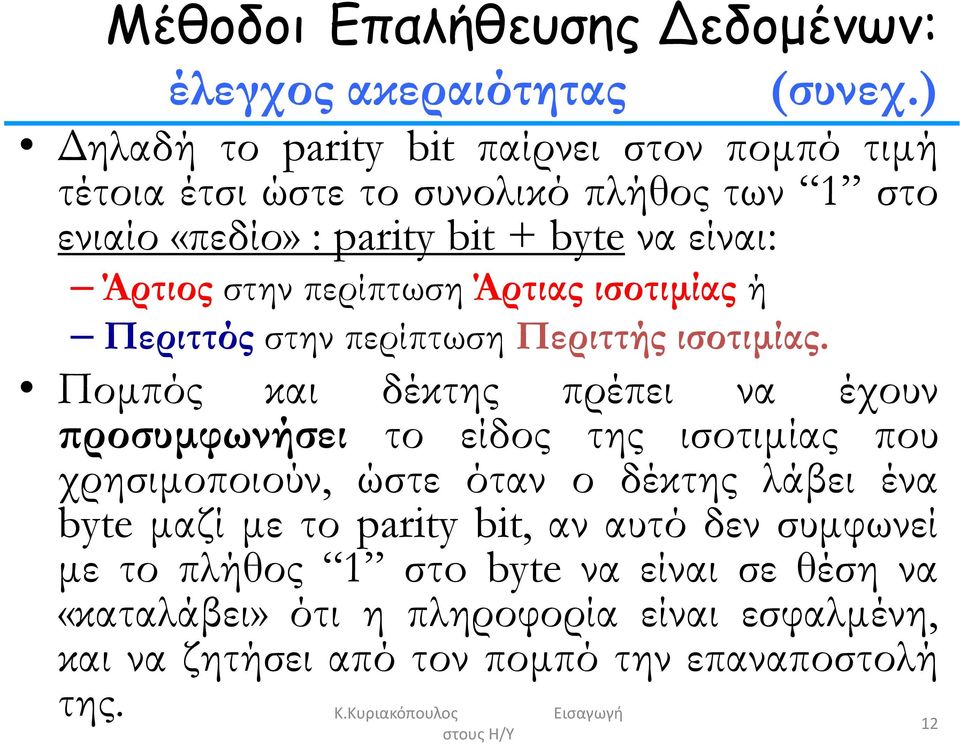

12 Μέθοδοι Επαλήθευσης Δεδομένων: έλεγχος ακεραιότητας (συνεχ.) Δηλαδή το parity bit παίρνει στον πομπό τιμή τέτοια έτσι ώστε το συνολικό πλήθος των 1 στο ενιαίο «πεδίο» : parity bit + byte να είναι: Άρτιος στην περίπτωση Άρτιας ισοτιμίας ή Περιττός στην περίπτωση Περιττής ισοτιμίας. Πομπός και δέκτης πρέπει να έχουν προσυμφωνήσει το είδος της ισοτιμίας που χρησιμοποιούν, ώστε όταν ο δέκτης λάβει ένα byte μαζί με το parity bit, αν αυτό δεν συμφωνεί με το πλήθος 1 στo byte να είναι σε θέση να «καταλάβει» ότι η πληροφορία είναι εσφαλμένη, και να ζητήσει από τον πομπό την επαναποστολή της. 12

στην περίπτωση Άρτιας ισοτιμίας ή Περιττός στην περίπτωση Περιττής ισοτιμίας.

13 Μέθοδοι Επαλήθευσης Δεδομένων συνεχ. Παράδειγμα: Έστω ένας Η/Υ με άρτια ισοτιμία Πομπός Δέκτης-1 Parity bit Μεταφορά Δεδομένων Δέκτης-2 Data Byte «Ελήφθη πακέτο με λάθος» «Ελήφθη σωστό πακέτο» Εκτός της μεθόδου της ισοτιμίας έχουν αναπτυχθεί και άλλοι κώδικες ελέγχου ακεραιότητας δεδομένων για περιπτώσεις που δεν είναι επιθυμητή η επαναποστολή, οι οποίοι με χρήση περισσότερων από 1 bit έχουν την δυνατότητα να ανιχνεύουν παραπάνω από 1 λάθη ή ακόμα και να τα διορθώνουν. 13

Δέκτης-2 Data Byte 0 1 0 1 1 0 0 0 1 «Ελήφθη πακέτο με λάθος» «Ελήφθη σωστό πακέτο» Εκτός της μεθόδου της ισοτιμίας έχουν αναπτυχθεί

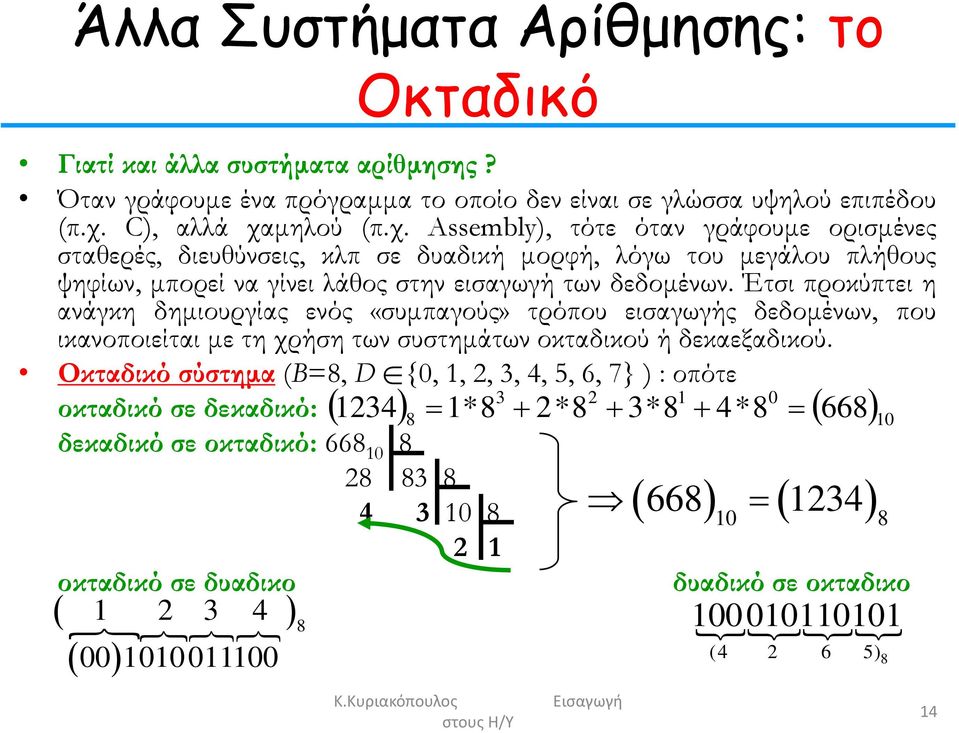

14 Άλλα Συστήματα Αρίθμησης: το Οκταδικό Γιατί και άλλα συστήματα αρίθμησης? Όταν γράφουμε ένα πρόγραμμα το οποίο δεν είναι σε γλώσσα υψηλού επιπέδου (π.χ. C), αλλά χαμηλού (π.χ. Assembly), τότε όταν γράφουμε ορισμένες σταθερές, διευθύνσεις, κλπ σε δυαδική μορφή, λόγω του μεγάλου πλήθους ψηφίων, μπορεί να γίνει λάθος στην εισαγωγή των δεδομένων. Έτσι προκύπτει η ανάγκη δημιουργίας ενός «συμπαγούς» τρόπου εισαγωγής δεδομένων, που ικανοποιείται με τη χρήση των συστημάτων οκταδικού ή δεκαεξαδικού. Οκταδικό σύστημα (Β=8, D {0, 1, 2, 3, 4, 5, 6, 7} ) : οπότε οκταδικό σε δεκαδικό: ( 1234 ) 8 = 1*8 + 2*8 + 3*8 + 4*8 = ( 668) 10 δεκαδικό σε οκταδικό: ( 668) = ( 1234) οκταδικό σε δυαδικο δυαδικό σε οκταδικο ( ) ( 00) ( ) 8 14

Έτσι προκύπτει η ανάγκη δημιουργίας ενός «συμπαγούς» τρόπου εισαγωγής δεδομένων, που ικανοποιείται με τη χρήση των συστημάτων οκταδικού ή δεκαεξαδικού.

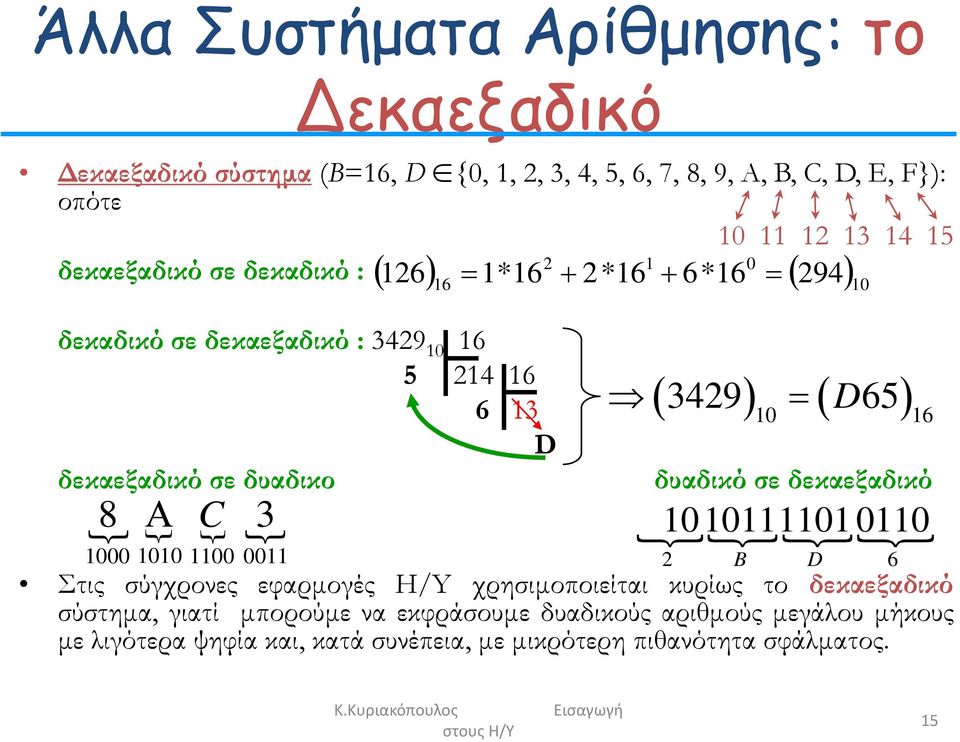

15 Άλλα Συστήματα Αρίθμησης: το Δεκαεξαδικό Δεκαεξαδικό σύστημα (Β=16, D {0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F}): οπότε δεκαεξαδικό σε δεκαδικό : ( 126 ) 16 = 1*16 + 2*16 + 6*16 = ( 294) 10 δεκαδικό σε δεκαεξαδικό : D δεκαεξαδικό σε δυαδικο 8 Α C ( 3429) ( D65) = δυαδικό σε δεκαεξαδικό B D 6 Στις σύγχρονες εφαρμογές H/Y χρησιμοποιείται κυρίως το δεκαεξαδικό σύστημα, γιατί μπορούμε να εκφράσουμε δυαδικούς αριθμούς μεγάλου μήκους με λιγότερα ψηφία και, κατά συνέπεια, με μικρότερη πιθανότητα σφάλματος. 15

3 1000 1010 1100 0011 ( 3429) ( D65) = 10 16 δυαδικό σε δεκαεξαδικό 10 10111101 0110 2 B D 6 Στις σύγχρονες εφαρμογές H/Y χρησιμοποιείται κυρίως το
