CP6015dn CP6015de. CP6015xh

Transcript

1 CP6015n CP6015dn CP6015de CP6015x CP6015xh

2

3 HP Color LaserJet CP6015 Οδηγός Χρήσης

4 Πνευματικά δικαιώματα και άδεια χρήσης 2008 Copyright Hewlett-Packard Development Company, L.P. Απαγορεύεται η αναπαραγωγή, η προσαρμογή ή η μετάφραση χωρίς προηγούμενη γραπτή άδεια, με εξαίρεση τα όσα επιτρέπονται από τους νόμους περί πνευματικών δικαιωμάτων. Οι πληροφορίες που περιέχονται στο παρόν μπορεί να αλλάξουν χωρίς προειδοποίηση. Οι μόνες εγγυήσεις που παρέχονται για τα προϊόντα και τις υπηρεσίες της HP ορίζονται στις ρητές δηλώσεις εγγύησης που συνοδεύουν τα εν λόγω προϊόντα και τις υπηρεσίες. Κανένα στοιχείο του παρόντος δεν πρέπει να θεωρηθεί ότι αποτελεί πρόσθετη εγγύηση. Η HP δεν φέρει ευθύνη για τεχνικά ή συντακτικά σφάλματα ή παραλήψεις του παρόντος. Αριθμός εξαρτήματος: Q Edition 1, 04/2008 Πιστοποιήσεις εμπορικών σημάτων Οι ονομασίες Adobe, Acrobat και PostScript είναι εμπορικά σήματα της Adobe Systems Incorporated. Η επωνυμία Corel είναι εμπορικό σήμα ή σήμα κατατεθέν της Corel Corporation ή της Corel Corporation Limited. Τα Microsoft, Windows και Windows XP είναι σήματα κατατεθέντα στις Η.Π.Α. της Microsoft Corporation. Το Windows Vista είναι σήμα κατατεθέν ή εμπορικό σήμα της Microsoft Corporation στις Η.Π.Α. και/ή σε άλλες χώρες. Το PANTONE είναι εµπορικό σήµα του προτύπου χρωµάτων της εταιρείας Pantone, Inc. Το UNIX είναι σήμα κατατεθέν της The Open Group. Το ENERGY STAR είναι σήμα κατατεθέν στις Η.Π.Α. της Υπηρεσίας Προστασίας Περιβάλλοντος των Η.Π.Α.

5 Πίνακας περιεχομένων 1 Βασικές πληροφορίες για το προϊόν Σύγκριση προϊόντων... 2 Χαρακτηριστικά προϊόντος... 3 Πού βρίσκεται τι... 6 Πρόσοψη... 6 HP Color LaserJet CP6015n, HP Color LaserJet CP6015dn και HP Color LaserJet CP6015de... 6 HP Color LaserJet CP6015x... 7 HP Color LaserJet CP6015xh... 7 Πίσω όψη... 8 Θύρες διασύνδεσης... 9 Θέση αριθμού σειράς και αριθμού μοντέλου Πίνακας ελέγχου Χρήση του πίνακα ελέγχου Διάταξη του πίνακα ελέγχου Επεξήγηση των ενδεικτικών λυχνιών του πίνακα ελέγχου Μενού πίνακα ελέγχου Βασικά σημεία για τα πρώτα βήματα Ιεραρχία των μενού Άνοιγμα των μενού Μενού Show Me How Μενού ανάκτησης εργασίας Μενού πληροφοριών Μενού χειρισμού χαρτιού Μενού διαμόρφωσης συσκευής Μενού εκτύπωσης Υπομενού PCL Μενού "Ποιότητα εκτύπωσης" (Print Quality) Μενού ρύθμισης συστήματος Μενού ρύθμιση εξόδου Μενού εισόδου/εξόδου (I/O) Μενού επαναφοράς ρυθμίσεων Μενού διαγνωστικού ελέγχου ELWW iii

6 Μενού σέρβις Λογισμικό για Windows Υποστηριζόμενα λειτουργικά συστήματα για Windows Προγράμματα οδήγησης εκτυπωτή των Windows που υποστηρίζονται HP Universal Print Driver (UPD) Τρόποι λειτουργίας εγκατάστασης του UPD Επιλέξτε το κατάλληλο πρόγραμμα οδήγησης εκτυπωτή για τα Windows Προτεραιότητα ρυθμίσεων εκτύπωσης Αλλαγή ρυθμίσεων προγράμματος οδήγησης εκτυπωτή στα Windows Κατάργηση λογισμικού στα Windows Υποστηριζόμενα βοηθητικά προγράμματα για τα Windows HP Web Jetadmin Eνσωματωμένος διακομιστής Web HP Easy Printer Care Λογισμικό για άλλα λειτουργικά συστήματα Χρήση του προϊόντος με Macintosh Λογισμικό για Macintosh Λειτουργικά συστήματα που υποστηρίζονται για Macintosh Προγράμματα οδήγησης εκτυπωτή των Windows που υποστηρίζονται Αφαίρεση του λογισμικού από λειτουργικά συστήματα Macintosh Προτεραιότητα ρυθμίσεων εκτύπωσης για Macintosh Αλλαγή ρυθμίσεων προγράμματος οδήγησης εκτυπωτή για Macintosh Λογισμικό για υπολογιστές Macintosh HP Printer Utility Ανοίξτε την εφαρμογή HP Printer Utility Δυνατότητες του HP Printer Utility Υποστηριζόμενα βοηθητικά προγράμματα για Macintosh Eνσωματωμένος διακομιστής Web Χρήση των λειτουργιών του προγράμματος οδήγησης του εκτυπωτή σε υπολογιστές Macintosh Εκτύπωση Δημιουργία και χρήση προρρυθμίσεων εκτύπωσης σε Macintosh Αλλαγή μεγέθους εγγράφων ή εκτύπωση σε μη τυποποιημένο μέγεθος χαρτιού Εκτύπωση εξωφύλλου Χρήση υδατογραφημάτων Εκτύπωση πολλών σελίδων σε ένα φύλλο χαρτί με Macintosh Εκτύπωση και στις δύο πλευρές της σελίδας (εκτύπωση διπλής όψης) Ρύθμιση των επιλογών συρραφής Aποθήκευση εργασιών Ρυθμίση των επιλογών χρώματος Χρήση του μενού Services (Υπηρεσίες) iv ELWW

7 5 Συνδέστε το προϊόν Σύνδεση USB Σύνδεση δικτύου Ρύθμιση δικτύου Πλεονεκτήματα της σύνδεσης σε δίκτυο Supported network protocols (Υποστηριζόμενα πρωτόκολλα δικτύου) Διαμόρφωση ρυθμίσεων δικτύου TCP/IP Internet Protocol (IP - Πρωτόκολλο Internet) Transmission Control Protocol (TCP - Πρωτόκολλο ελέγχου μετάδοσης στοιχείων) IP address (διεύθυνση IP) Διαμόρφωση παραμέτρων IP Dynamic Host Configuration Protocol (DHCP - Πρωτόκολλο δυναμικής διαμόρφωσης κεντρικών υπολογιστών) BOOTP Subnets (υποδίκτυα) Subnet mask (Μάσκα υποδικτύου) Gateways (Πύλες) Default gateway (Προεπιλεγμένη πύλη) Μη αυτόματη ρύθμιση των παραμέτρων TCP/IP IPv4 από τον πίνακα ελέγχου Μη αυτόματη ρύθμιση των παραμέτρων TCP/IP IPv6 από τον πίνακα ελέγχου Βοηθητικά προγράμματα δικτύου Άλλα συμπληρωματικά και βοηθητικά προγράμματα Χαρτί και μέσα εκτύπωσης Κατανόηση της χρήσης χαρτιού και μέσων εκτύπωσης Υποστηριζόμενα μεγέθη χαρτιού και μέσων εκτύπωσης Υποστηριζόμενοι τύποι χαρτιού Οδηγίες ειδικού χαρτιού ή μέσων εκτύπωσης Τοποθέτηση χαρτιού και μέσων εκτύπωσης Τοποθέτηση χαρτιού στο δίσκο Εκτύπωση φακέλων Τοποθέτηση χαρτί πανό στο Δίσκο Τοποθέτηση χαρτιού στους Δίσκους 2, 3, 4 ή Τοποθέτηση χαρτιού τυπικού μεγέθους στους Δίσκους 2, 3, 4 ή Τοποθέτηση μη ανιχνεύσιμου χαρτιού τυπικού μεγέθους στους Δίσκους 2, 3, 4 και Τοποθέτηση μη τυποποιημένου μεγέθους χαρτιού στο Δίσκο 2, 3, 4 ή Τοποθέτηση χαρτιού μεγάλου μεγέθους στο Δίσκο 3, 4 ή Ρύθμιση δίσκων ELWW v

8 Ρύθμιση δίσκου κατά την τοποθέτηση χαρτιού Ρύθμιση δίσκου σύμφωνα με τις ρυθμίσεις μιας εκτύπωσης Διαμόρφωση ενός δίσκου με χρήση του μενού Χειρισμός χαρτιού Αυτόματη ανίχνευση τύπου μέσων εκτύπωσης (λειτουργία αυτόματης ανίχνευσης) Ρυθμίσεις αυτόματης ανίχνευσης Επιλογή μέσου εκτύπωσης κατά προέλευση, τύπο ή μέγεθος Προέλευση Τύπος και Μέγεθος Επιλογή θέσης εξόδου Τυπική θήκη εξόδου Προαιρετικά εξαρτήματα εξόδου Χαρακτηριστικά εξαρτήματος συρραφής/στοίβαξης 3 θηκών Χαρακτηριστικά εξαρτήματος τελικής επεξεργασίας δημιουργίας φυλλαδίων Επισκόπηση εξαρτημάτων Διαμόρφωση του τρόπου λειτουργίας του εξαρτήματος Επιλογή του τρόπου λειτουργίας από τον πίνακα ελέγχου Επιλογή του τρόπου λειτουργίας από το πρόγραμμα οδήγησης εκτυπωτή (Windows) Επιλέξτε την κατάσταση λειτουργίας από το πρόγραμμα οδήγησης εκτυπωτή (Mac OS X) Χρήση των δυνατοτήτων του προϊόντος Ρυθμίσεις οικονομίας Καθυστέρηση αναμονής Ορισμός της αναβολής κατάστασης αναμονής Απενεργοποίηση/ενεργοποίηση της κατάστασης αναμονής Χρονική στιγμή τερματισμού κατάστασης αναμονής Ορισμός της χρονικής στιγμής τερματισμού κατάστασης αναμονής Ρύθμιση τρόπων οικονομικής λειτουργίας από τον EWS Χρήση του εξαρτήματος συρραφής Υποστηριζόμενα μεγέθη χαρτιού για συρραφή Συρραφή εργασιών εκτύπωσης Χρήση των δυνατοτήτων αποθήκευσης εργασιών Αποκτήστε πρόσβαση στις δυνατότητες αποθήκευσης εργασιών Χρήση της δυνατότητας ελέγχου και διατήρησης Δημιουργήστε μια εργασία διόρθωσης και αναμονής Εκτύπωση μιας εργασίας διόρθωσης και αναμονής Διαγραφή μιας εργασίας διόρθωσης και αναμονής Χρήση της δυνατότητας προσωπικής εργασίας Εκτύπωση προσωπικής εργασίας Διαγραφή προσωπικής εργασίας Χρήση της δυνατότητας ταχείας αντιγραφής Δημιουργία μιας εργασίας ταχείας αντιγραφής vi ELWW

9 Εκτύπωση μιας εργασίας ταχείας αντιγραφής Διαγραφή μιας εργασίας ταχείας αντιγραφής Χρήση της δυνατότητας αποθηκευμένης εργασίας Δημιουργήστε μια εκτύπωση αποθηκευμένης εργασίας Εκτύπωση μιας αποθηκευμένης εργασίας Διαγραφή μιας αποθηκευμένης εργασίας Εκτύπωση πανό Εκτύπωση πανό από το Δίσκο Εκτύπωση φωτογραφιών ή διαφημιστικού υλικού Υποστηριζόμενο γυαλιστερό χαρτί Διαμόρφωση του δίσκου χαρτιού Διαμόρφωση των ρυθμίσεων του προγράμματος οδήγησης Εκτύπωση αδιάβροχων χαρτών και πινακίδων εξωτερικών χώρων Υποστηριζόμενο σκληρό χαρτί Διαμόρφωση του δίσκου χαρτιού Διαμόρφωση των ρυθμίσεων του προγράμματος οδήγησης Ρύθμιση της ευθυγράμμισης στην εκτύπωση διπλής όψης Εργασίες εκτύπωσης Ακύρωση μιας εργασίας εκτύπωσης Σταματήστε την τρέχουσα εργασία εκτύπωσης από τον πίνακα ελέγχου Σταματήστε την τρέχουσα εργασία εκτύπωσης από το πρόγραμμα λογισμικού Χρήση των δυνατοτήτων του προγράμματος οδήγησης εκτυπωτή για Windows Άνοιγμα του προγράμματος οδήγησης εκτυπωτή Χρήση συντομεύσεων εκτύπωσης Ρύθμιση επιλογών χαρτιού και ποιότητας Ρύθμιση εφέ εγγράφων Ρύθμιση επιλογών φινιρίσματος εγγράφου Ρύθμιση επιλογών εξόδου προϊόντος Ρύθμιση επιλογών αποθήκευσης εργασιών Ρύθμιση επιλογών χρώματος Λήψη πληροφοριών υποστήριξης και κατάστασης προϊόντος Ρύθμιση επιλογών εκτύπωσης για προχωρημένους Χρήση χρώματος Διαχείριση χρώματος Αυτόματη ή μη αυτόματη ρύθμιση χρώματος Ρυθμίσεις χρώματος "Μη αυτόματο" Εκτύπωση σε διαβαθμίσεις του γκρι Περιορισμός χρήσης χρώματος Περιορισμός έγχρωμης εκτύπωσης Χρώμα RGB (Χρωματικά θέματα) Αντιστοίχιση χρωμάτων ELWW vii

10 Ταίριασμα χρωμάτων δείγματος βιβλίου Εκτύπωση χρωματικών δειγμάτων Αντιστοίχιση χρωμάτων PANTONE Προηγμένη χρήση χρώματος HP ImageREt Επιλογή χαρτιού srgb Εκτύπωση σε τετραχρωμία CMYK Εξομοίωση ομάδας μελανιών CMYK (εξομοίωση HP postscript level 3) TrueCMYK Διαχείριση και συντήρηση του προϊόντος Σελίδες πληροφοριών HP Easy Printer Care Ανοίξτε το λογισμικό HP Easy Printer Care ενότητες λογισμικού HP Easy Printer Care Eνσωματωμένος διακομιστής Web Πρόσβαση στον ενσωματωμένο διακομιστή Web μέσω μιας σύνδεσης δικτύου Ενότητες ενσωματωμένου διακομιστή Web Χρήση του λογισμικού HP Web Jetadmin Λειτουργίες ασφάλειας Ασφάλιση του ενσωματωμένου διακομιστή Web Ασφαλής Διαγραφή Δίσκου Δεδομένα που επηρεάστηκαν Συμπληρωματικές πληροφορίες Αποθήκευση εργασίας Κλείδωμα των μενού του πίνακα ελέγχου Ρυθμίστε το ρολόι πραγματικού χρόνου Ρύθμιση του ρολογιού πραγματικού χρόνου Διαχείριση αναλωσίμων Αποθήκευση της κασέτας Πολιτική της HP για κασέτες γραφίτη εκτός HP Ανοικτή γραμμή και τοποθεσία Web της HP για την απάτη Αντικατάσταση αναλωσίμων Εντοπισμός αναλωσίμων Οδηγίες για την αντικατάσταση αναλωσίμων Διαστήματα αντικατάστασης αναλωσίμων κατά προσέγγιση Αλλαγή κασετών εκτύπωσης Αλλαγή τύμπανων απεικόνισης Εγκατάσταση μνήμης Εγκατάσταση DIMM μνήμης DDR Eνεργοποίηση της μνήμης σε περιβάλλον Windows Εγκατάσταση μιας κάρτας διακομιστή εκτυπώσεων HP Jetdirect ή EIO ή ενός σκληρού δίσκου EIO viii ELWW

11 Αντικαταστήστε την κασέτα κλιπ συρραφής Αντικατάσταση των κασετών καρφίτσας συρραφής στο εξάρτημα δημιουργίας φυλλαδίων Καθαρισμός του προϊόντος Εξωτερικός καθαρισμός Καθαρισμός χυμένου γραφίτη Αναβάθμιση του υλικολογισμικού Προσδιορισμός της τρέχουσας έκδοσης υλικολογισμικού Λήψη του νέου υλικολογισμικού από την Ιστοσελίδα της HP Μεταφορά του νέου υλικολογισμικού στο προϊόν Χρήση FTP για φόρτωμα υλικολογισμικού μέσω προγράμματος περιήγησης Χρήση FTP για αναβάθμιση του υλικολογισμικού με σύνδεση δικτύου στα Microsoft Windows Χρήση του HP Web Jetadmin για αναβάθμιση του υλικολογισμικού Χρήση εντολών MS-DOS για αναβάθμιση του υλικολογισμικού από συνδέσεις USB Αναβάθμιση του υλικολογισμικού HP Jetdirect Επίλυση προβλημάτων Αντιμετώπιση γενικών προβλημάτων Λίστα ελέγχου εντοπισμού και επισκευής βλαβών Επαναφορά εργοστασιακών ρυθμίσεων Παράγοντες που επηρεάζουν την απόδοση του προϊόντος Αυτόματη βαθμονόμηση ουδέτερων Τύποι μηνυμάτων πίνακα ελέγχου Μηνύματα πίνακα ελέγχου Εμπλοκές Συνήθεις αιτίες εμπλοκών χαρτιού Θέσεις εμπλοκών Αποκατάσταση εμπλοκών χαρτιού ΠΕΡΙΟΧΗ 1: Αποκατάσταση εμπλοκών στη θήκη εξόδου ΠΕΡΙΟΧΗ 2 και ΠΕΡΙΟΧΗ 3: Αποκατάσταση εμπλοκών στην περιοχή του σταθεροποιητή γραφίτη και στην περιοχή μεταφοράς ΠΕΡΙΟΧΗ 4: Αποκατάσταση εμπλοκών στην περιοχή εκτύπωσης διπλής όψης ΠΕΡΙΟΧΗ 5: Αποκατάσταση εμπλοκών στο Δίσκο 2 και στην εσωτερική διαδρομή χαρτιού ΠΕΡΙΟΧΗ 6: Αποκατάσταση εμπλοκών στο Δίσκο Αποκατάσταση εμπλοκών κατά την εκτύπωση πανό ΠΕΡΙΟΧΗ 7: Αποκατάσταση των εμπλοκών στους προαιρετικούς Δίσκους 3, 4 και ΠΕΡΙΟΧΗ 8: Αποκατάσταση εμπλοκών στις προαιρετικές συσκευές τελικής επεξεργασίας Αποκατάσταση εμπλοκών στο εξάρτημα γέφυρας εξόδου ELWW ix

12 Αποκατάσταση εμπλοκών στην περιοχή ταξινόμησης Αποκατάσταση εμπλοκών στο εξάρτημα δημιουργίας φυλλαδίων Αποκατάσταση εμπλοκών συρραφής Αποκατάσταση εμπλοκών στο κεντρικό εξάρτημα συρραφής Αποκατάσταση εμπλοκών κλιπ συρραφής στο εξάρτημα δημιουργίας φυλλαδίων Αποκατάσταση εμπλοκών Προβλήματα χειρισμού χαρτιού Το προϊόν έλκει πολλαπλές σελίδες Το προϊόν τροφοδοτείται με σελίδες λανθασμένου μεγέθους Το προϊόν έλκει χαρτί από λάθος δίσκο Η τροφοδοσία του χαρτιού δεν γίνεται αυτόματα Δεν γίνεται τροφοδοσία χαρτιού από το Δίσκο 2, 3, 4 ή Ο εκτυπωτής δεν παίρνει διαφάνειες ή γυαλιστερό χαρτί Παρουσιάζεται εμπλοκή φακέλων ή δεν είναι δυνατή η τροφοδοσία του προϊόντος με φακέλους Το χαρτί βγαίνει παραμορφωμένο ή τσαλακωμένο Ο εκτυπωτής δεν εκτυπώνει καθόλου ή δεν εκτυπώνει σωστά σελίδες διπλής όψης Τι σημαίνουν οι ενδεικτικές λυχνίες στο μορφοποιητή Ενδεικτικές λυχνίες HP Jetdirect Ενδεικτική λυχνία λειτουργίας Επίλυση προβλημάτων ποιότητας εικόνας Παραδείγματα προβλημάτων ποιότητας εκτύπωσης Μετρητής επαναλαμβανόμενων ελαττωμάτων Ελαττώματα διαφανειών προβολής Προβλήματα ποιότητας εκτύπωσης που σχετίζονται με το περιβάλλον Προβλήματα ποιότητας εκτύπωσης που σχετίζονται με εμπλοκές Βελτιστοποίηση ποιότητας εικόνας Χρήση υποστηριζόμενου χαρτιού Βαθμονόμηση του προϊόντος Καθορισμός του σωστού τύπου χαρτιού Καθαρισμός του σταθεροποιητή γραφίτη Απόκριση στα μηνύματα σφάλματος του πίνακα ελέγχου Καθαρισμός της διάταξης καταγραφής δεύτερης μεταφοράς Χρήση μη αυτόματων τρόπων λειτουργίας εκτύπωσης Σελίδες αντιμετώπισης προβλημάτων ποιότητας εκτύπωσης Προβλήματα απόδοσης Αντιμετώπιση προβλημάτων σύνδεσης σε δίκτυο Επίλυση προβλημάτων εκτύπωσης σε δίκτυο Επιβεβαίωση επικοινωνίας στο δίκτυο Προβλήματα λογισμικού προϊόντος Επίλυση κοινών προβλημάτων Macintosh x ELWW

13 Παράρτημα Α Αναλώσιμα και εξαρτήματα Παραγγελία ανταλλακτικών, εξαρτημάτων και αναλωσίμων Απευθείας παραγγελία από την HP Παραγγελία μέσω των υπηρεσιών παροχής σέρβις ή υποστήριξης Απευθείας παραγγελία μέσω του ενσωματωμένου διακομιστή Web (για εκτυπωτές που είναι συνδεδεμένοι σε δίκτυο) Απευθείας παραγγελία μέσω του λογισμικού HP Easy Printer Care Κωδικοί είδους Εξαρτήματα Κασέτες γραφίτη Τύμπανα απεικόνισης Μονάδες συντήρησης Μνήμη Καλώδια και διασυνδέσεις Παράρτημα Β Σέρβις και τεχνική υποστήριξη Δήλωση περιορισμένης εγγύησης της Hewlett-Packard Δήλωση περιορισμένης εγγύησης για τις κασέτες εκτύπωσης και τα τύμπανα απεικόνισης Δήλωση περιορισμένης εγγύησης για τη Μονάδα σταθεροποιητή γραφίτη, τη Μονάδα μεταφοράς και τη Μονάδα κυλίνδρου Color LaserJet Εγγύηση σέρβις Customer Self Repair Υποστήριξη πελατών Διαθεσιμότητα υποστήριξης και σέρβις Συμβόλαια συντήρησης HP Συμβόλαια επί τόπου εξυπηρέτησης Επί τόπου εξυπηρέτηση κατά προτεραιότητα Επί τόπου εξυπηρέτηση την επόμενη ημέρα Εβδομαδιαία (μαζική) επί τόπου εξυπηρέτηση Παράρτημα Γ Προδιαγραφές προϊόντος Φυσικές προδιαγραφές Προδιαγραφές ηλεκτρολογικού εξοπλισμού Ακουστικές προδιαγραφές Προδιαγραφές περιβάλλοντος Παράρτημα Δ Ρυθμιστικές πληροφορίες Κανονισμοί FCC Πρόγραμμα περιβαλλοντικής διαχείρισης προϊόντων Προστασία του περιβάλλοντος Προστασία από το όζον Κατανάλωση ισχύος Χρήση χαρτιού Πλαστικά ELWW xi

14 Αναλώσιμα εκτύπωσης HP LaserJet Οδηγίες επιστροφής και ανακύκλωσης Ηνωμένες Πολιτείες και Πουέρτο Ρίκο Πολλαπλές επιστροφές (περισσότερες από μία κασέτες) Μεμονωμένες επιστροφές Αποστολή Επιστροφές εκτός Η.Π.Α Χαρτί Περιορισμοί υλικών Απόρριψη αποβλήτων εξοπλισμού από οικιακούς χρήστες στην Ευρωπαϊκή Ένωση Φύλλο Δεδομένων Ασφαλείας Υλικού (MSDS) Για περισσότερες πληροφορίες Δήλωση συμμόρφωσης Πιστοποιητικό μεταβλητότητας Τύποι μνήμης Ευμετάβλητη μνήμη Μη ευμετάβλητη μνήμη Μνήμη μονάδας σκληρού δίσκου Δηλώσεις σχετικά με την ασφάλεια Ασφάλεια laser Καναδικοί κανονισμοί DOC Δήλωση VCCI (Ιαπωνία) Δήλωση για το καλώδιο τροφοδοσίας (Ιαπωνία) Δήλωση EMI (Κορέα) Δήλωση laser για τη Φινλανδία Πίνακας ουσιών (Κίνα) Ευρετήριο xii ELWW

15 1 Βασικές πληροφορίες για το προϊόν Σύγκριση προϊόντων Χαρακτηριστικά προϊόντος Πού βρίσκεται τι ELWW 1

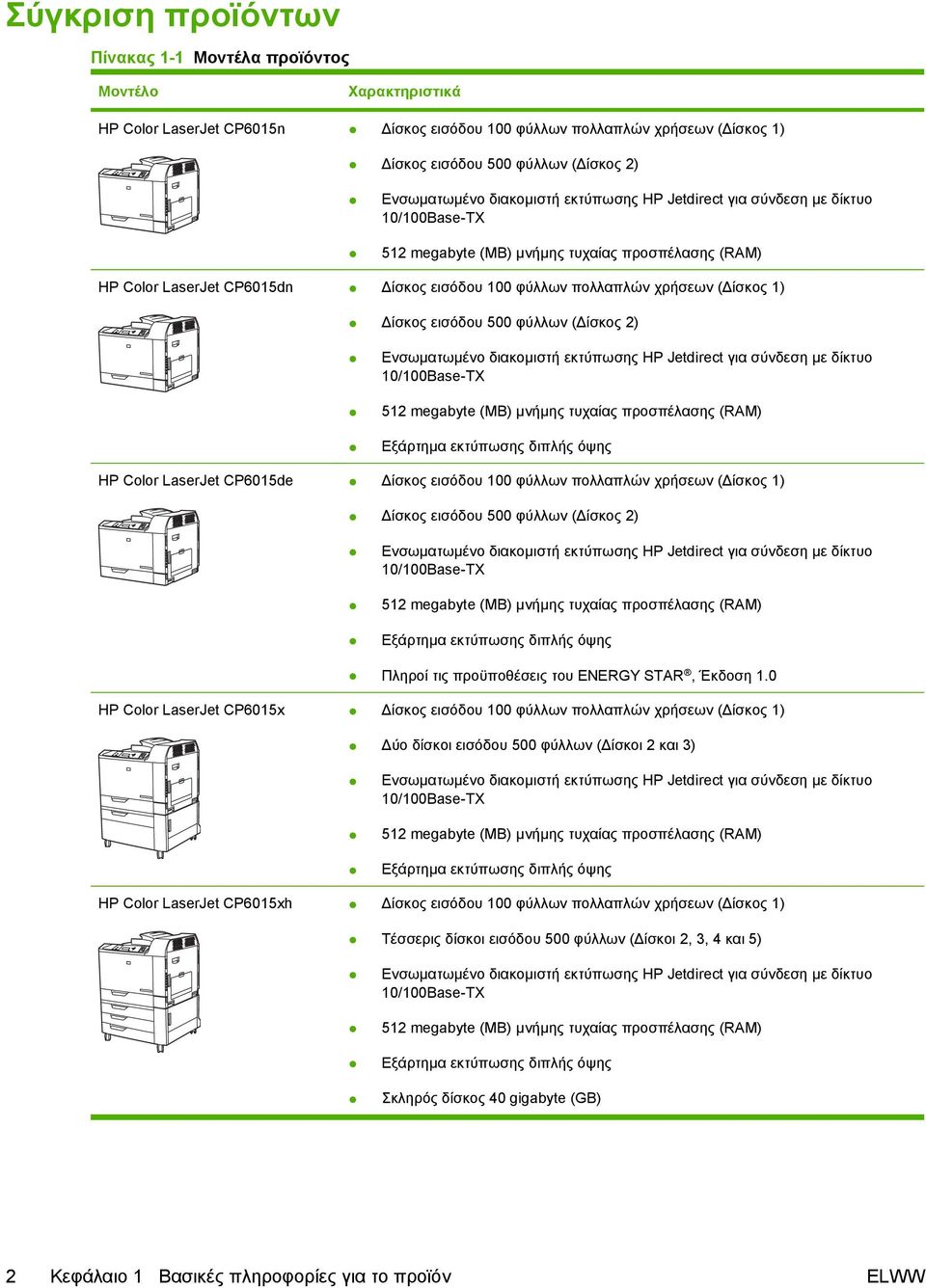

16 Σύγκριση προϊόντων Πίνακας 1-1 Μοντέλα προϊόντος Μοντέλο Χαρακτηριστικά HP Color LaserJet CP6015n Δίσκος εισόδου 100 φύλλων πολλαπλών χρήσεων (Δίσκος 1) Δίσκος εισόδου 500 φύλλων (Δίσκος 2) Ενσωματωμένο διακομιστή εκτύπωσης HP Jetdirect για σύνδεση με δίκτυο 10/100Base-TΧ 512 megabyte (MB) μνήμης τυχαίας προσπέλασης (RAM) HP Color LaserJet CP6015dn Δίσκος εισόδου 100 φύλλων πολλαπλών χρήσεων (Δίσκος 1) Δίσκος εισόδου 500 φύλλων (Δίσκος 2) Ενσωματωμένο διακομιστή εκτύπωσης HP Jetdirect για σύνδεση με δίκτυο 10/100Base-TΧ 512 megabyte (MB) μνήμης τυχαίας προσπέλασης (RAM) Εξάρτημα εκτύπωσης διπλής όψης HP Color LaserJet CP6015de Δίσκος εισόδου 100 φύλλων πολλαπλών χρήσεων (Δίσκος 1) Δίσκος εισόδου 500 φύλλων (Δίσκος 2) Ενσωματωμένο διακομιστή εκτύπωσης HP Jetdirect για σύνδεση με δίκτυο 10/100Base-TΧ 512 megabyte (MB) μνήμης τυχαίας προσπέλασης (RAM) Εξάρτημα εκτύπωσης διπλής όψης Πληροί τις προϋποθέσεις του ENERGY STAR, Έκδοση 1.0 HP Color LaserJet CP6015x Δίσκος εισόδου 100 φύλλων πολλαπλών χρήσεων (Δίσκος 1) Δύο δίσκοι εισόδου 500 φύλλων (Δίσκοι 2 και 3) Ενσωματωμένο διακομιστή εκτύπωσης HP Jetdirect για σύνδεση με δίκτυο 10/100Base-TΧ 512 megabyte (MB) μνήμης τυχαίας προσπέλασης (RAM) Εξάρτημα εκτύπωσης διπλής όψης HP Color LaserJet CP6015xh Δίσκος εισόδου 100 φύλλων πολλαπλών χρήσεων (Δίσκος 1) Τέσσερις δίσκοι εισόδου 500 φύλλων (Δίσκοι 2, 3, 4 και 5) Ενσωματωμένο διακομιστή εκτύπωσης HP Jetdirect για σύνδεση με δίκτυο 10/100Base-TΧ 512 megabyte (MB) μνήμης τυχαίας προσπέλασης (RAM) Εξάρτημα εκτύπωσης διπλής όψης Σκληρός δίσκος 40 gigabyte (GB) 2 Κεφάλαιο 1 Βασικές πληροφορίες για το προϊόν ELWW

17 Χαρακτηριστικά προϊόντος Πίνακας 1-2 Δυνατότητες Ταχύτητα και παραγωγή Εκτυπώνει έως 40 σελίδες ανά λεπτό (ppm) σε χαρτί μεγέθους letter και 41 ppm σε χαρτί μεγέθους A4 Λιγότερα από 11 δευτερόλεπτα για την εκτύπωση της πρώτης σελίδας Συνιστώμενος μέγιστος όγκος μηνιαίας εκτύπωσης έως σελίδων Μικροεπεξεργαστής 835 megahertz (MHz) Εκτύπωση πανό Ταχεία εκτύπωση διπλής όψης Ανάλυση 600 κουκκίδες ανά ίντσα (dpi) με τεχνολογία Image Resolution Enhancement 4800 για βέλτιστη συνολικά απεικόνιση Μνήμη 1200 x 600 dpi για εργασίες με λεπτομερείς γραμμές και μικρό κείμενο 512 MB μνήμης τυχαίας προσπέλασης (RAM) Τεχνολογία βελτίωσης μνήμης (MEt) που συμπιέζει αυτόματα τα δεδομένα για πιο αποτελεσματική χρήση της RAM. Περιβάλλον εργασίας χρήστη Οθόνη γραφικών τεσσάρων γραμμών στον πίνακα ελέγχου Ενσωματωμένος διακομιστής Web για πρόσβαση σε υπηρεσίες υποστήριξης και παραγγελία αναλωσίμων (για μηχανήματα συνδεδεμένα σε δίκτυο). Λογισμικό HP Easy Printer Care (ένα εργαλείο αντιμετώπισης προβλημάτων και κατάστασης που βασίζεται στο Web). Δυνατότητες παραγγελίας αναλωσίμων μέσω Διαδικτύου, με χρήση του λογισμικού HP Easy Printer Care και του ενσωματωμένου διακομιστή Web. Χειρισμός χαρτιού Είσοδος Δίσκος 1 (δίσκος πολλαπλών χρήσεων): Δίσκος πολλαπλών χρήσεων για χαρτί, διαφάνειες, ετικέτες, μέσα πανό, φακέλους και άλλους τύπους χαρτιού. Ανατρέξτε στην ενότητα Υποστηριζόμενοι τύποι χαρτιού στη σελίδα 101 για τη λίστα των τύπων χαρτιού. Ο δίσκος δέχεται έως 100 φύλλα χαρτιού, 50 διαφάνειες ή 10 φακέλους. Ανατρέξτε στην ενότητα Υποστηριζόμενα μεγέθη χαρτιού και μέσων εκτύπωσης στη σελίδα 97. Δίσκοι 2, 3, 4 και 5: Δίσκοι 500 φύλλων. Οι δίσκοι αυτοί αναγνωρίζουν αυτόματα τα συνηθισμένα μεγέθη χαρτιού και επιτρέπουν την εκτύπωση σε ειδικά μεγέθη χαρτιού. Ο δίσκος 2 υποστηρίζει μεγέθη χαρτιού έως 279 x 432 mm (11 x 17 ίντσες) και A3, οι δίσκοι 3, 4 και 5 υποστηρίζουν μεγέθη έως 305 x 457 mm (12 x 18 ίντσες) και SRA3. Ανατρέξτε στην ενότητα Υποστηριζόμενα μεγέθη χαρτιού και μέσων εκτύπωσης στη σελίδα 97 για τη λίστα των υποστηριζόμενων μεγεθών χαρτιού. Για τη λίστα των υποστηριζόμενων τύπων χαρτιού, ανατρέξτε στην ενότητα Υποστηριζόμενοι τύποι χαρτιού στη σελίδα 101. Εκτύπωση διπλής όψης: Παρέχει αυτόματη εκτύπωση δύο όψεων (εκτύπωση και στις δύο όψεις του χαρτιού). Δεν διατίθεται στο μοντέλο HP ELWW Χαρακτηριστικά προϊόντος 3

18 Πίνακας 1-2 Δυνατότητες (συνέχεια) Color LaserJet CP6015n. Το μοντέλο αυτό δεν μπορεί να αναβαθμιστεί για αυτόματη εκτύπωση διπλής όψης. Το εύρος των μεγεθών χαρτιού για την αυτόματη εκτύπωση διπλής όψης είναι 175 mm έως 320 mm (6,9 έως 12,6 ίντσες) x 210 mm έως 457 mm (8,3 έως 18 ίντσες). Το εύρος του βάρους των μέσων εκτύπωσης είναι g/ m 2 (16-58 lb). Έξοδος Τυπική θήκη εξόδου: Η τυπική θήκη εξόδου βρίσκεται στο επάνω μέρος του προϊόντος. Αυτή η θήκη δέχεται έως 500 φύλλα χαρτιού. Το προϊόν διαθέτει έναν αισθητήρα που υποδεικνύει πότε η θήκη είναι γεμάτη. Προαιρετικό εξάρτημα συρραφής/στοίβαξης 3 θηκών: Παρέχει χωρισμό εργασιών σε πολλαπλές θήκες εξόδου, βολική συρραφή (εργασίες έως 50 φύλλα), δυνατότητα διαχωρισμού εργασιών και πρόσθετη χωρητικότητα εξόδου. Το εξάρτημα στοίβαξης διαθέτει τρεις θήκες: μια θήκη 100 φύλλων, μια θήκη 500 φύλλων και μια θήκη 1000 φύλλων. Προαιρετικό εξάρτημα τελικής επεξεργασίας δημιουργίας φυλλαδίων: Παρέχει βολική συρραφή (εργασίες έως 50 φύλλα), καρφίτσωμα (φυλλάδια έως 15 φύλλα), δίπλωμα ενός φύλλου σε σχήμα ν, δυνατότητα διαχωρισμού εργασιών και όφσετ, καθώς και πρόσθετη χωρητικότητα εξόδου. Το εξάρτημα τελικής επεξεργασίας δημιουργίας φυλλαδίων διαθέτει τρεις θήκες: δύο θήκες 1000 φύλλων και μία θήκη που δέχεται έως 25 καρφιτσωμένα φυλλάδια. ΣΗΜΕΙΩΣΗ Οι χωρητικότητες του εξαρτήματος γραμματοκιβώτιου 3 θηκών έχουν ως βάση το χαρτί 75 g/m 2. Το βαρύτερο χαρτί μειώνει την χωρητικότητα. Γλώσσες και γραμματοσειρές Γλώσσα εκτυπωτή HP Printer Control Language (PCL) 6 Πρόγραμμα οδήγησης εκτυπωτή HP Universal Printer Driver (UPD) PCL 5 Κασέτες εκτύπωσης/τύμπανα απεικόνισης (4 από το καθένα) HP UPD postscript (PS) Γλώσσα διαχείρισης εκτυπωτή 93 εσωτερικές γραμματοσειρές TrueType μεταβλητού μεγέθους σε προγράμματα οδήγησης HP PCL. 93 εσωτερικές γραμματοσειρές μεταβλητού μεγέθους σε εξομοίωση HP Postscript level 3 (με ενσωματωμένα σύμβολα του Ευρώ). Επιπλέον γραμματοσειρές διατίθενται μέσω προϊόντων μνήμης flash άλλων κατασκευαστών. Σύστημα δύο μερών γραφίτη/απεικόνισης Οι κασέτες εκτύπωσης μαύρου γραφίτη εκτυπώνουν έως σελίδες. Οι κασέτες εκτύπωσης κυανού, ματζέντα ή κίτρινου γραφίτη εκτυπώνουν έως σελίδες η κάθε μία. Τα τύμπανα απεικόνισης εκτυπώνουν έως σελίδες με κάλυψη 5% Υποστηριζόμενα λειτουργικά συστήματα Αναγνώριση αυθεντικών κασετών εκτύπωσης της HP Αυτόματη αφαίρεση της ταινίας του γραφίτη Microsoft Windows 2000, Windows XP και Windows Vista Macintosh OS X, V10.2.8, V10.3, V10.4, V10.5 και νεότερες εκδόσεις Novell NetWare Unix Linux 4 Κεφάλαιο 1 Βασικές πληροφορίες για το προϊόν ELWW

19 Πίνακας 1-2 Δυνατότητες (συνέχεια) Συνδεσιμότητα Υποδοχή σύνδεσης (RJ-45) τοπικού δικτύου (LAN) για τον ενσωματωμένο διακομιστή εκτύπωσης HP Jetdirect Δύο υποδοχές βελτιωμένης εισόδου/εξόδου (EIO) Σύνδεση USB 2.0 Χαρακτηριστικά φιλικά προς το περιβάλλον Η ρύθμιση Αναμονής εξοικονομεί ενέργεια Πλειονότητα ανακυκλώσιμων εξαρτημάτων και υλικών Δυνατότητες ασφαλείας Ασφαλής Διαγραφή Δίσκου Κλείδωμα ασφαλείας (προαιρετικό) Διατήρηση εργασίας Έλεγχος ταυτότητας χρήστη μέσω PIN για τις αποθηκευμένες εργασίες Ασφάλεια IPv6 ELWW Χαρακτηριστικά προϊόντος 5

20 Πού βρίσκεται τι Πρόσοψη HP Color LaserJet CP6015n, HP Color LaserJet CP6015dn και HP Color LaserJet CP6015de Οθόνη του πίνακα ελέγχου 2 Θήκη εξόδου (δέχεται περίπου 500 φύλλα χαρτιού) 3 Δίσκος επιστροφής εκτύπωσης διπλής όψης (μόνον HP Color LaserJet CP6015dn και HP Color LaserJet CP6015de) 4 Δεξιά θύρα (παρέχει πρόσβαση για την αποκατάσταση εμπλοκών χαρτιού και την αντικατάσταση εξαρτημάτων) 5 Δίσκος 1 (δίσκος πολλαπλών χρήσεων 100 φύλλων) 6 Υποδοχή σύνδεσης καλωδίου τροφοδοσίας 7 Διακόπτης λειτουργίας (on/off) 8 Δίσκος 2 (δίσκος εισόδου 500 φύλλων) 9 Εμπρός κάλυμμα (παρέχει πρόσβαση στις κασέτες εκτύπωσης και στα τύμπανα απεικόνισης) 6 Κεφάλαιο 1 Βασικές πληροφορίες για το προϊόν ELWW

21 HP Color LaserJet CP6015x Κάτω δεξιά θύρα 2 Δίσκος 3 (δίσκος εισόδου 500 φύλλων) HP Color LaserJet CP6015xh Κάτω δεξιά θύρα 2 Δίσκοι 3, 4 και 5 (δίσκοι εισόδου 500 φύλλων) ELWW Πού βρίσκεται τι 7

22 Πίσω όψη Θύρες διασύνδεσης 2 Μοχλός ασφαλείας για πρόσθετες θήκες εισόδου (μόνον HP Color LaserJet CP6015x και HP Color LaserJet CP6015xh) 8 Κεφάλαιο 1 Βασικές πληροφορίες για το προϊόν ELWW

23 Θύρες διασύνδεσης Το προϊόν διαθέτει έως 4 θύρες (2 τυπικές) για σύνδεση σε έναν υπολογιστή ή σε ένα δίκτυο. Οι θύρες βρίσκονται στην πίσω αριστερή γωνία του προϊόντος Δύο υποδοχές επέκτασης διασύνδεσης EIO 2 Θύρα πρόσβασης για κλείδωμα Kensington 3 Θύρα USB Σύνδεση δικτύου (ενσωματωμένος διακομιστής εκτύπωσης HP Jetdirect) Θέση αριθμού σειράς και αριθμού μοντέλου Ο αριθμός μοντέλου και ο αριθμός σειράς βρίσκονται στις ετικέτες αναγνώρισης στο πίσω μέρος του προϊόντος. Ο αριθμός σειράς περιέχει πληροφορίες για τη χώρα/περιοχή προέλευσης, την έκδοση του προϊόντος, τον κωδικό παραγωγής και τον αριθμό παραγωγής του προϊόντος. Εικόνα 1-1 Δείγμα ετικέτας αριθμού μοντέλου και αριθμού σειράς Όνομα μοντέλου HP Color LaserJet CP6015n HP Color LaserJet CP6015dn HP Color LaserJet CP6015de HP Color LaserJet CP6015x HP Color LaserJet CP6015xh Αριθμός μοντέλου Q3931A Q3932A Q3935A Q3933A Q3934A ELWW Πού βρίσκεται τι 9

24 10 Κεφάλαιο 1 Βασικές πληροφορίες για το προϊόν ELWW

25 2 Πίνακας ελέγχου Χρήση του πίνακα ελέγχου Μενού πίνακα ελέγχου Ιεραρχία των μενού Μενού Show Me How Μενού ανάκτησης εργασίας Μενού πληροφοριών Μενού χειρισμού χαρτιού Μενού διαμόρφωσης συσκευής Μενού διαγνωστικού ελέγχου Μενού σέρβις ELWW 11

26 Χρήση του πίνακα ελέγχου Ο πίνακας ελέγχου διαθέτει μια οθόνη κειμένου που παρέχει πρόσβαση σε όλες τις λειτουργίες του προϊόντος. Χρησιμοποιήστε τα κουμπιά και το αριθμητικό πληκτρολόγιο για να ελέγξετε τις εργασίες και την κατάσταση του προϊόντος. Οι ενδεικτικές λυχνίες υποδεικνύουν τη συνολική κατάσταση του προϊόντος. Διάταξη του πίνακα ελέγχου Ο πίνακας ελέγχου περιλαμβάνει μια οθόνη κειμένου, κουμπιά ελέγχου εργασιών, ένα αριθμητικό πληκτρολόγιο και τρεις ενδεικτικές λυχνίες LED κατάστασης Κουμπί Διακοπή Διακόπτει προσωρινά την τρέχουσα εργασία, προσφέρει την επιλογή συνέχισης ή ακύρωσης της τρέχουσας εργασίας, απομακρύνει το χαρτί από το προϊόν και διαγράφει οποιαδήποτε σφάλματα με δυνατότητα συνέχειας σχετίζονται με την εργασία που διακόπηκε. Εάν το προϊόν δεν εκτυπώνει κάποια εργασία, το πάτημα του Διακοπή διακόπτει προσωρινά τη λειτουργία του προϊόντος. 2 Κουμπί Μενού Ανοίγει και κλείνει μενού. 3 Οθόνη Στην οθόνη εμφανίζονται πληροφορίες κατάστασης, τα μενού, οι πληροφορίες βοήθειας και τα μηνύματα σφάλματος. 4 Κουμπί βέλους επιστροφής ( ) Κάνει μετάβαση προς τα πίσω σε ένθετα μενού. 5 Κουμπί επάνω βέλους ( ) Κάνει περιήγηση στα μενού και σε κείμενο, καθώς και αυξάνει τις τιμές των αριθμητικών στοιχείων στην οθόνη. 6 Κουμπί σημαδιού επιλογής ( ) Κάνει επιλογές, συνεχίζει την εκτύπωση μετά από σφάλματα με δυνατότητα συνέχειας και παρακάμπτει το μήνυμα κασέτας εκτύπωσης που δεν κατασκευάστηκε από την HP. 7 Κουμπί κάτω βέλους ( ) Κάνει περιήγηση στα μενού και σε κείμενο, καθώς και μειώνει τις τιμές των αριθμητικών στοιχείων στην οθόνη. 8 Αριθμητικό πληκτρολόγιο Επιτρέπει την πληκτρολόγηση αριθμητικών τιμών για PIN και άλλων αριθμητικών τιμών. 9 Κουμπί Βοήθεια ( ) Παρέχει λεπτομερείς πληροφορίες σχετικά με τα μηνύματα ή τα μενού του προϊόντος. 10 Ενδεικτική λυχνία Προσοχή Η ενδεικτική λυχνία Προσοχή υποδεικνύει ότι το προϊόν βρίσκεται σε μια κατάσταση όπου απαιτείται παρέμβαση. Για παράδειγμα, ένας άδειος δίσκος χαρτιού ή ένα μήνυμα σφάλματος στην οθόνη. 12 Κεφάλαιο 2 Πίνακας ελέγχου ELWW

27 11 Ενδεικτική λυχνία Δεδομένα Η ενδεικτική λυχνία Δεδομένα υποδεικνύει ότι το προϊόν λαμβάνει δεδομένα. 12 Ενδεικτική λυχνία Ετοιμότητα Η ενδεικτική λυχνία Ετοιμότητα υποδεικνύει ότι το προϊόν είναι έτοιμο να αρχίσει την επεξεργασία μιας εργασίας. Επεξήγηση των ενδεικτικών λυχνιών του πίνακα ελέγχου Ενδεικτική λυχνία Αναμμένη Σβηστή Αναβοσβήνει ετοιμοσ (πράσινη) Το προϊόν βρίσκεται σε σύνδεση (μπορεί να δεχτεί και να επεξεργαστεί δεδομένα). Το προϊόν βρίσκεται εκτός σύνδεσης ή εκτός λειτουργίας. Το προϊόν προσπαθεί να διακόψει την εκτύπωση και να βρεθεί εκτός σύνδεσης. δεδομενα (πράσινη) Υπάρχουν επεξεργασμένα δεδομένα στο προϊόν, αλλά απαιτούνται περισσότερα δεδομένα για να ολοκληρωθεί η εργασία. Το προϊόν δεν επεξεργάζεται ούτε λαμβάνει δεδομένα. Το προϊόν επεξεργάζεται και λαμβάνει δεδομένα. προσοχη (κίτρινη) Έχει προκύψει κρίσιμο σφάλμα. Το προϊόν απαιτεί την προσοχή σας. Δεν υφίστανται καταστάσεις που απαιτούν την προσοχή σας. Έχει προκύψει σφάλμα. Το προϊόν απαιτεί την προσοχή σας. ELWW Χρήση του πίνακα ελέγχου 13
