1.2. ΒΑΣΙΚΑ ΣΤΟΙΧΕΙΑ ΤΗΣ ΖΕΥΞΗΣ

Transcript

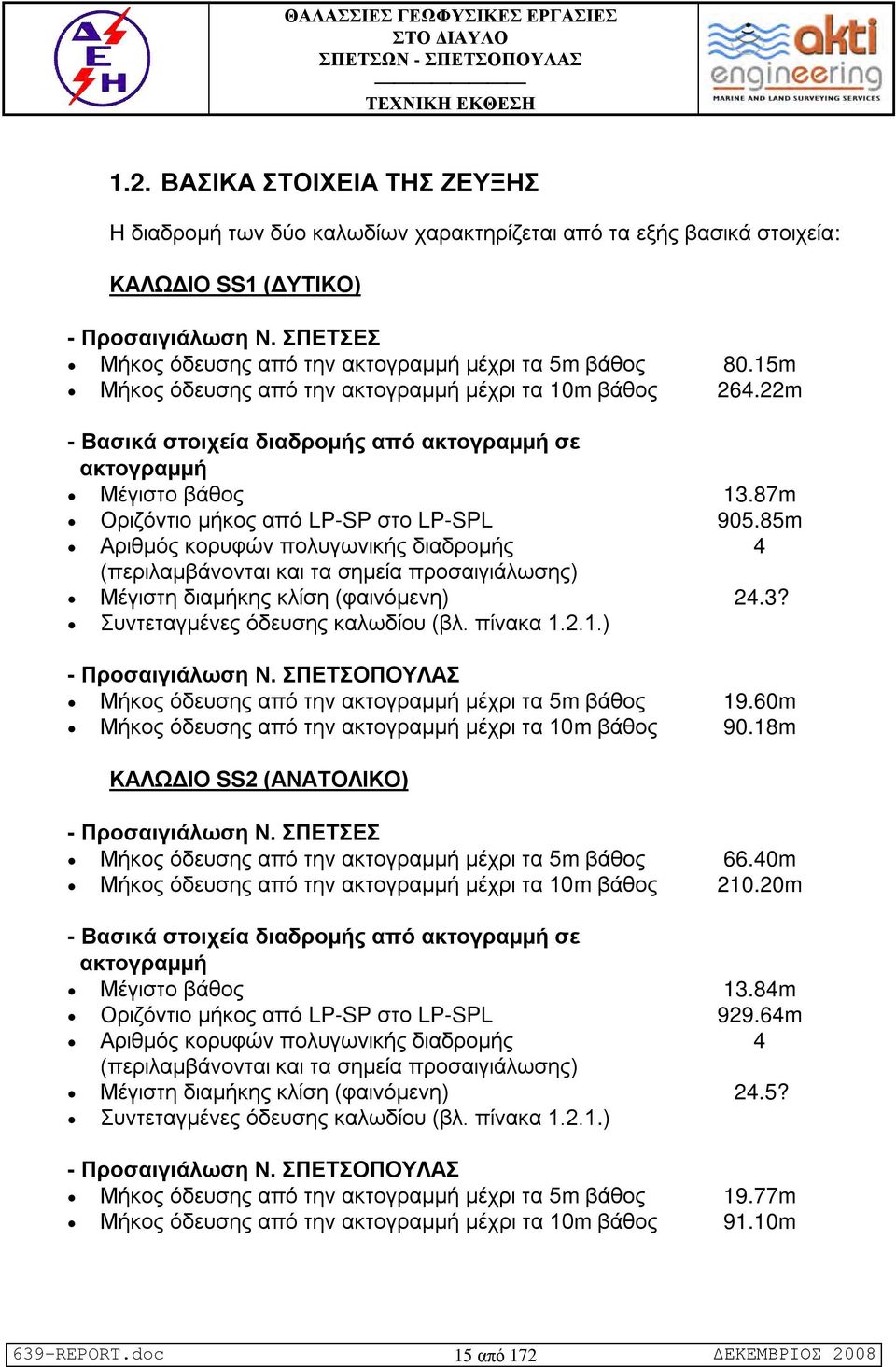

1 1.2. ΒΑΣΙΚΑ ΣΤΟΙΧΕΙΑ ΤΗΣ ΖΕΥΞΗΣ Η διαδρομή των δύο καλωδίων χαρακτηρίζεται από τα εξής βασικά στοιχεία: ΚΑΛΩΔΙΟ SS1 (ΔΥΤΙΚΟ) - Προσαιγιάλωση Ν. ΣΠΕΤΣΕΣ Μήκος όδευσης από την ακτογραμμή μέχρι τα 5m βάθος 80.15m Μήκος όδευσης από την ακτογραμμή μέχρι τα 10m βάθος m - Βασικά στοιχεία διαδρομής από ακτογραμμή σε ακτογραμμή Μέγιστο βάθος 13.87m Οριζόντιο μήκος από LP-SP στο LP-SPL m Αριθμός κορυφών πολυγωνικής διαδρομής 4 (περιλαμβάνονται και τα σημεία προσαιγιάλωσης) Μέγιστη διαμήκης κλίση (φαινόμενη) 24.3? Συντεταγμένες όδευσης καλωδίου (βλ. πίνακα ) - Προσαιγιάλωση Ν. ΣΠΕΤΣΟΠΟΥΛΑΣ Μήκος όδευσης από την ακτογραμμή μέχρι τα 5m βάθος 19.60m Μήκος όδευσης από την ακτογραμμή μέχρι τα 10m βάθος 90.18m ΚΑΛΩΔΙΟ SS2 (ΑΝΑΤΟΛΙΚΟ) - Προσαιγιάλωση Ν. ΣΠΕΤΣΕΣ Μήκος όδευσης από την ακτογραμμή μέχρι τα 5m βάθος 66.40m Μήκος όδευσης από την ακτογραμμή μέχρι τα 10m βάθος m - Βασικά στοιχεία διαδρομής από ακτογραμμή σε ακτογραμμή Μέγιστο βάθος 13.84m Οριζόντιο μήκος από LP-SP στο LP-SPL m Αριθμός κορυφών πολυγωνικής διαδρομής 4 (περιλαμβάνονται και τα σημεία προσαιγιάλωσης) Μέγιστη διαμήκης κλίση (φαινόμενη) 24.5? Συντεταγμένες όδευσης καλωδίου (βλ. πίνακα ) - Προσαιγιάλωση Ν. ΣΠΕΤΣΟΠΟΥΛΑΣ Μήκος όδευσης από την ακτογραμμή μέχρι τα 5m βάθος 19.77m Μήκος όδευσης από την ακτογραμμή μέχρι τα 10m βάθος 91.10m 639-REPORT.doc 15 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

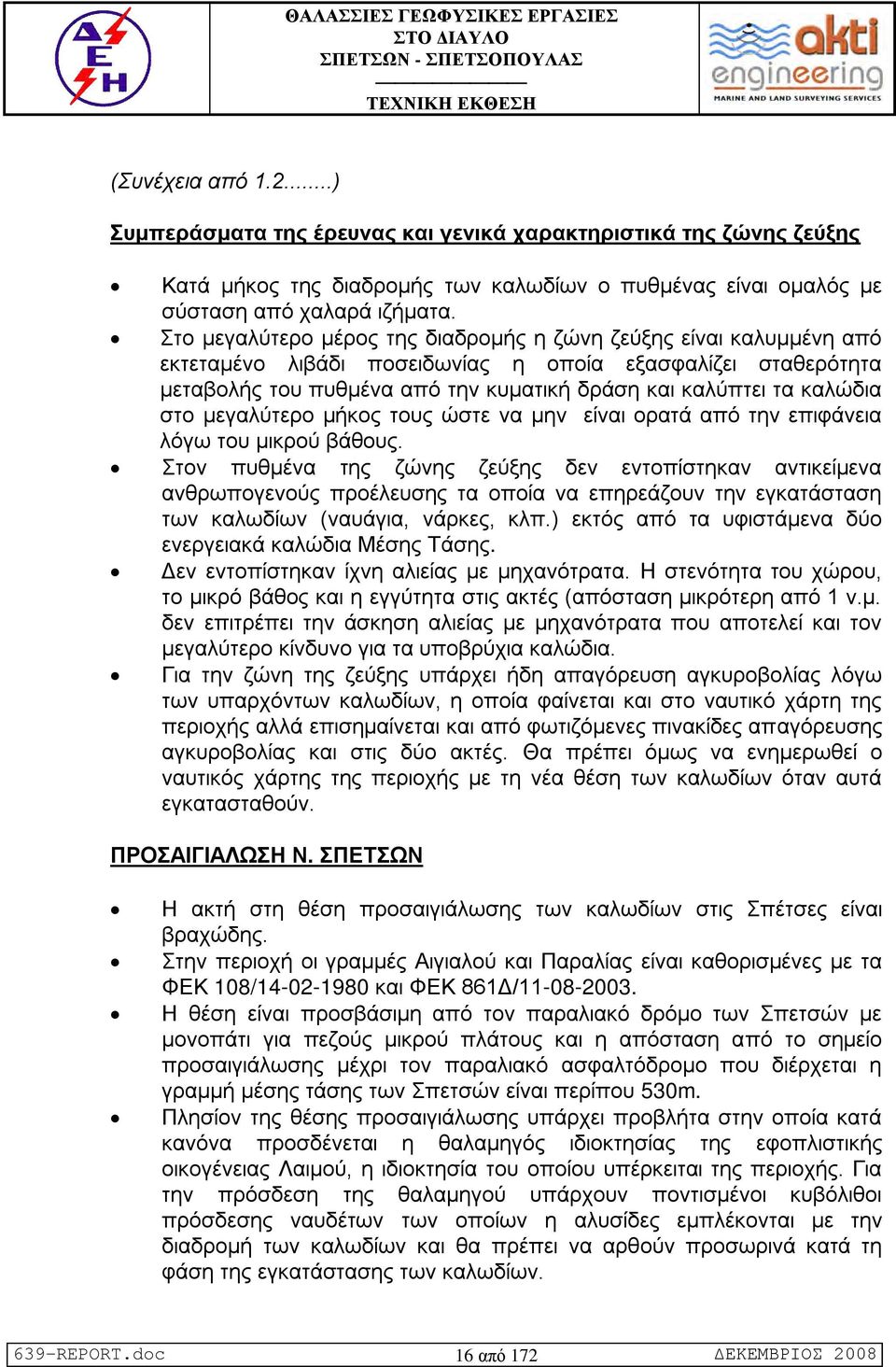

2 (Συνέχεια από ) Συμπεράσματα της έρευνας και γενικά χαρακτηριστικά της ζώνης ζεύξης Κατά μήκος της διαδρομής των καλωδίων ο πυθμένας είναι ομαλός με σύσταση από χαλαρά ιζήματα. Στο μεγαλύτερο μέρος της διαδρομής η ζώνη ζεύξης είναι καλυμμένη από εκτεταμένο λιβάδι ποσειδωνίας η οποία εξασφαλίζει σταθερότητα μεταβολής του πυθμένα από την κυματική δράση και καλύπτει τα καλώδια στο μεγαλύτερο μήκος τους ώστε να μην είναι ορατά από την επιφάνεια λόγω του μικρού βάθους. Στον πυθμένα της ζώνης ζεύξης δεν εντοπίστηκαν αντικείμενα ανθρωπογενούς προέλευσης τα οποία να επηρεάζουν την εγκατάσταση των καλωδίων (ναυάγια, νάρκες, κλπ.) εκτός από τα υφιστάμενα δύο ενεργειακά καλώδια Μέσης Τάσης. Δεν εντοπίστηκαν ίχνη αλιείας με μηχανότρατα. Η στενότητα του χώρου, το μικρό βάθος και η εγγύτητα στις ακτές (απόσταση μικρότερη από 1 ν.μ. δεν επιτρέπει την άσκηση αλιείας με μηχανότρατα που αποτελεί και τον μεγαλύτερο κίνδυνο για τα υποβρύχια καλώδια. Για την ζώνη της ζεύξης υπάρχει ήδη απαγόρευση αγκυροβολίας λόγω των υπαρχόντων καλωδίων, η οποία φαίνεται και στο ναυτικό χάρτη της περιοχής αλλά επισημαίνεται και από φωτιζόμενες πινακίδες απαγόρευσης αγκυροβολίας και στις δύο ακτές. Θα πρέπει όμως να ενημερωθεί ο ναυτικός χάρτης της περιοχής με τη νέα θέση των καλωδίων όταν αυτά εγκατασταθούν. ΠΡΟΣΑΙΓΙΑΛΩΣΗ Ν. ΣΠΕΤΣΩΝ Η ακτή στη θέση προσαιγιάλωσης των καλωδίων στις Σπέτσες είναι βραχώδης. Στην περιοχή οι γραμμές Αιγιαλού και Παραλίας είναι καθορισμένες με τα ΦΕΚ 108/ και ΦΕΚ 861Δ/ Η θέση είναι προσβάσιμη από τον παραλιακό δρόμο των Σπετσών με μονοπάτι για πεζούς μικρού πλάτους και η απόσταση από το σημείο προσαιγιάλωσης μέχρι τον παραλιακό ασφαλτόδρομο που διέρχεται η γραμμή μέσης τάσης των Σπετσών είναι περίπου 530m. Πλησίον της θέσης προσαιγιάλωσης υπάρχει προβλήτα στην οποία κατά κανόνα προσδένεται η θαλαμηγός ιδιοκτησίας της εφοπλιστικής οικογένειας Λαιμού, η ιδιοκτησία του οποίου υπέρκειται της περιοχής. Για την πρόσδεση της θαλαμηγού υπάρχουν ποντισμένοι κυβόλιθοι πρόσδεσης ναυδέτων των οποίων η αλυσίδες εμπλέκονται με την διαδρομή των καλωδίων και θα πρέπει να αρθούν προσωρινά κατά τη φάση της εγκατάστασης των καλωδίων. 639-REPORT.doc 16 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

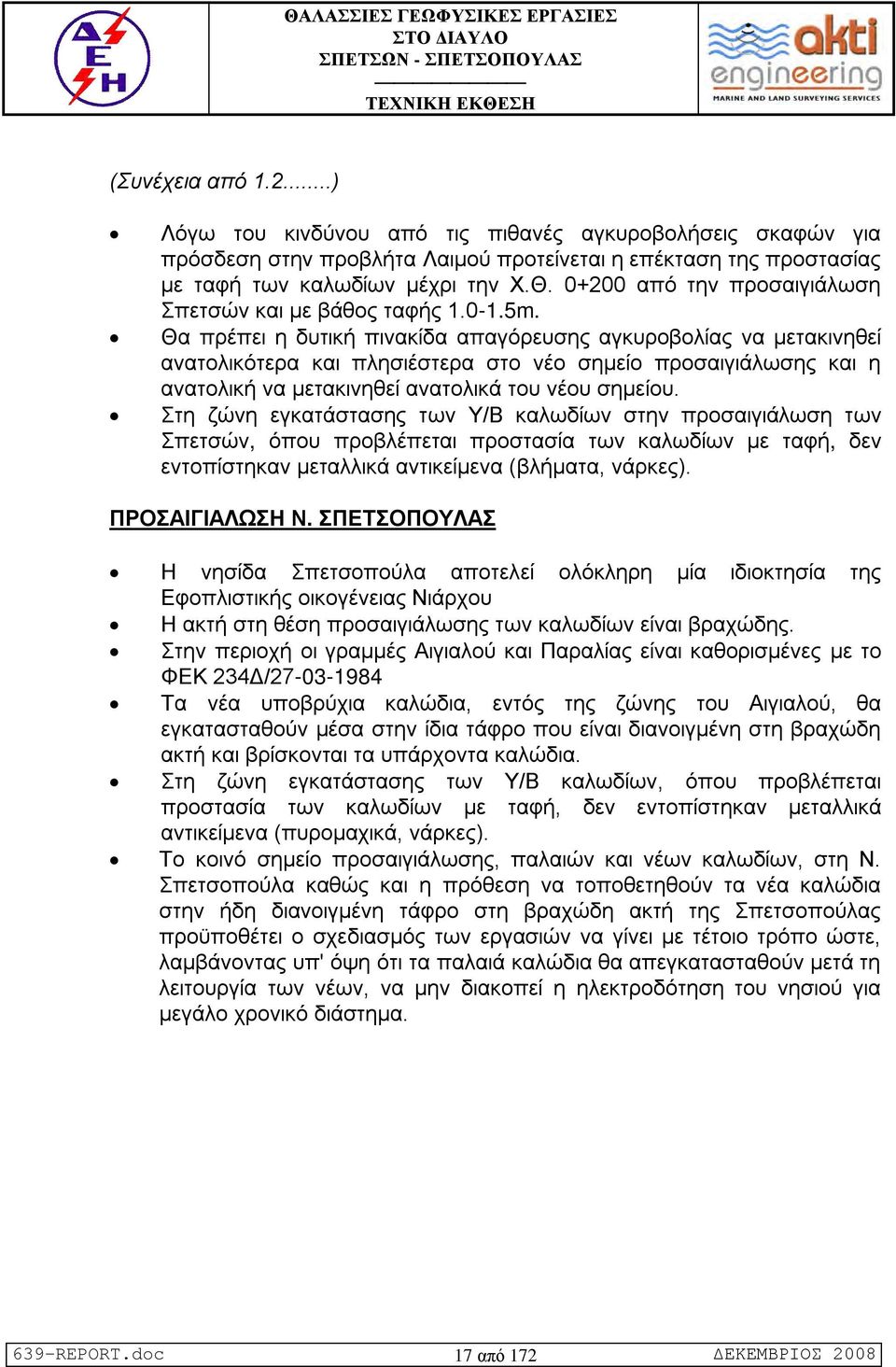

3 (Συνέχεια από ) Λόγω του κινδύνου από τις πιθανές αγκυροβολήσεις σκαφών για πρόσδεση στην προβλήτα Λαιμού προτείνεται η επέκταση της προστασίας με ταφή των καλωδίων μέχρι την Χ.Θ από την προσαιγιάλωση Σπετσών και με βάθος ταφής m. Θα πρέπει η δυτική πινακίδα απαγόρευσης αγκυροβολίας να μετακινηθεί ανατολικότερα και πλησιέστερα στο νέο σημείο προσαιγιάλωσης και η ανατολική να μετακινηθεί ανατολικά του νέου σημείου. Στη ζώνη εγκατάστασης των Υ/Β καλωδίων στην προσαιγιάλωση των Σπετσών, όπου προβλέπεται προστασία των καλωδίων με ταφή, δεν εντοπίστηκαν μεταλλικά αντικείμενα (βλήματα, νάρκες). ΠΡΟΣΑΙΓΙΑΛΩΣΗ Ν. ΣΠΕΤΣΟΠΟΥΛΑΣ Η νησίδα Σπετσοπούλα αποτελεί ολόκληρη μία ιδιοκτησία της Εφοπλιστικής οικογένειας Νιάρχου Η ακτή στη θέση προσαιγιάλωσης των καλωδίων είναι βραχώδης. Στην περιοχή οι γραμμές Αιγιαλού και Παραλίας είναι καθορισμένες με το ΦΕΚ 234Δ/ Τα νέα υποβρύχια καλώδια, εντός της ζώνης του Αιγιαλού, θα εγκατασταθούν μέσα στην ίδια τάφρο που είναι διανοιγμένη στη βραχώδη ακτή και βρίσκονται τα υπάρχοντα καλώδια. Στη ζώνη εγκατάστασης των Υ/Β καλωδίων, όπου προβλέπεται προστασία των καλωδίων με ταφή, δεν εντοπίστηκαν μεταλλικά αντικείμενα (πυρομαχικά, νάρκες). Το κοινό σημείο προσαιγιάλωσης, παλαιών και νέων καλωδίων, στη Ν. Σπετσοπούλα καθώς και η πρόθεση να τοποθετηθούν τα νέα καλώδια στην ήδη διανοιγμένη τάφρο στη βραχώδη ακτή της Σπετσοπούλας προϋποθέτει ο σχεδιασμός των εργασιών να γίνει με τέτοιο τρόπο ώστε, λαμβάνοντας υπ' όψη ότι τα παλαιά καλώδια θα απεγκατασταθούν μετά τη λειτουργία των νέων, να μην διακοπεί η ηλεκτροδότηση του νησιού για μεγάλο χρονικό διάστημα. 639-REPORT.doc 17 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

4 639-REPORT.doc 18 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

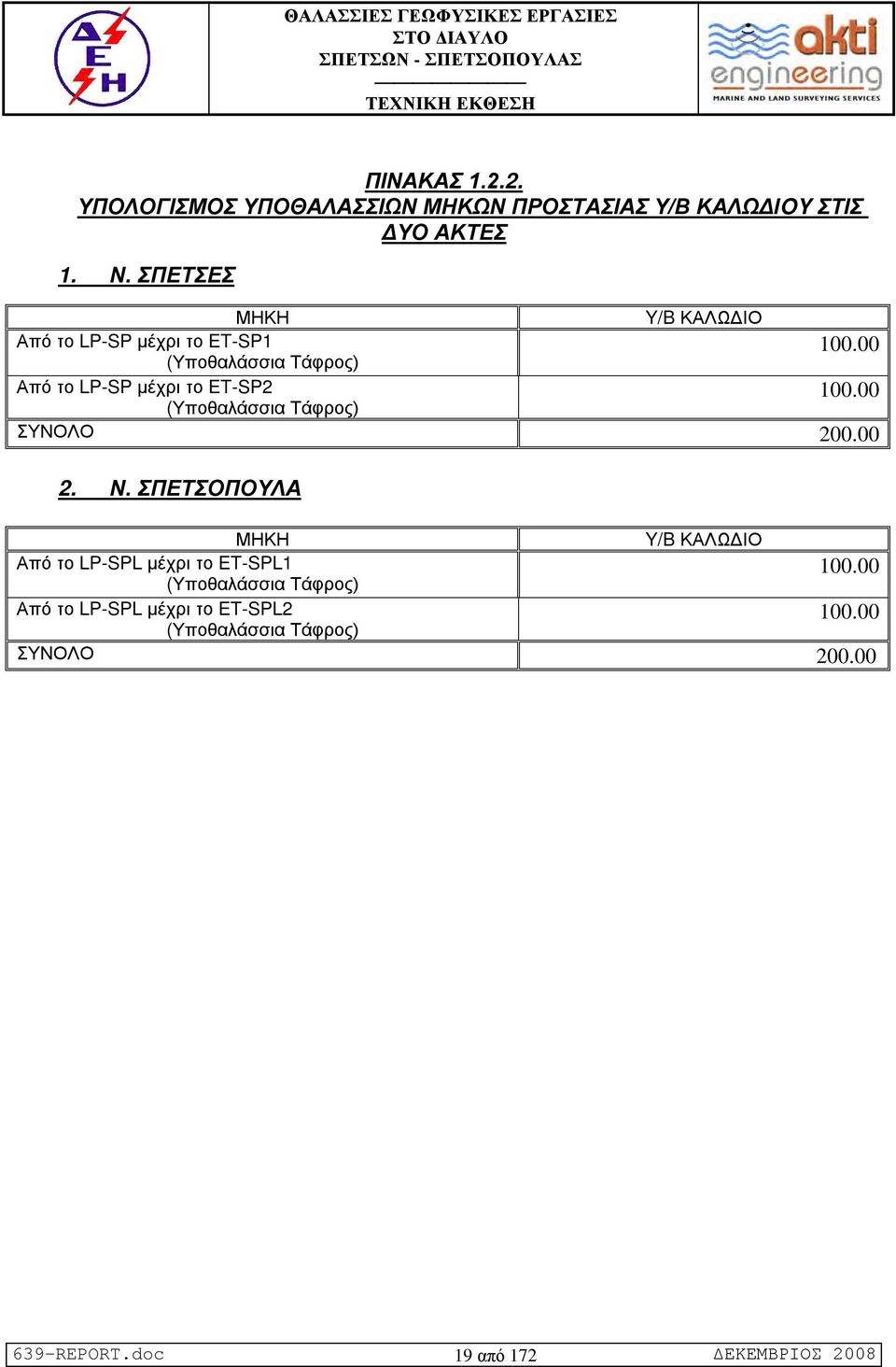

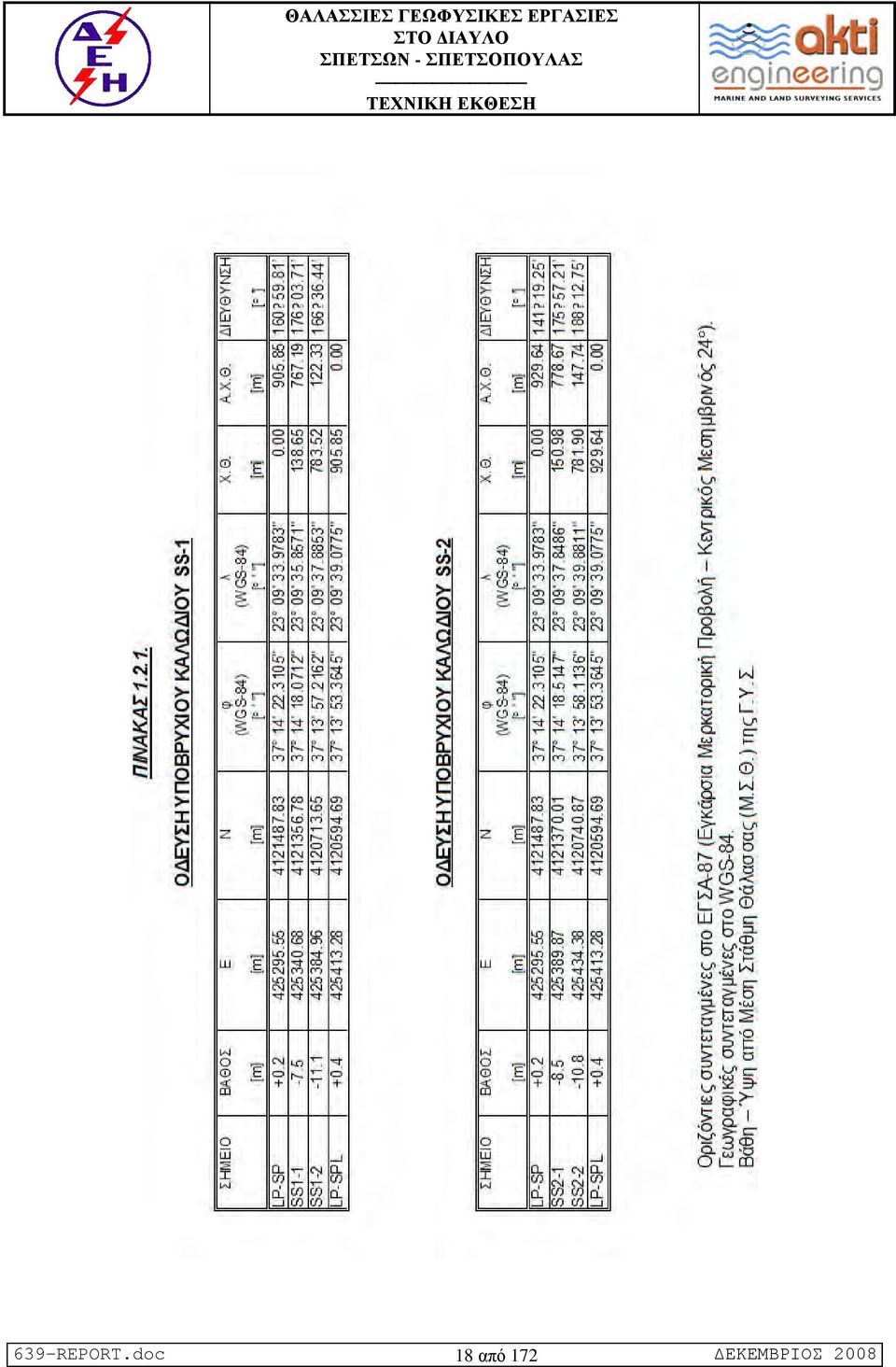

5 ΠΙΝΑΚΑΣ ΥΠΟΛΟΓΙΣΜΟΣ ΥΠΟΘΑΛΑΣΣΙΩΝ ΜΗΚΩΝ ΠΡΟΣΤΑΣΙΑΣ Υ/Β ΚΑΛΩΔΙOY ΣΤΙΣ ΔΥΟ ΑΚΤΕΣ 1. Ν. ΣΠΕΤΣΕΣ ΜΗΚΗ Y/B ΚΑΛΩΔΙΟ Από το LP-SP μέχρι το ET-SP1 (Υποθαλάσσια Τάφρος) Από το LP-SP μέχρι το ET-SP2 (Υποθαλάσσια Τάφρος) ΣΥΝΟΛΟ Ν. ΣΠΕΤΣΟΠΟΥΛΑ ΜΗΚΗ Y/B ΚΑΛΩΔΙΟ Από το LP-SPL μέχρι το ET-SPL1 (Υποθαλάσσια Τάφρος) Από το LP-SPL μέχρι το ET-SPL2 (Υποθαλάσσια Τάφρος) ΣΥΝΟΛΟ REPORT.doc 19 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

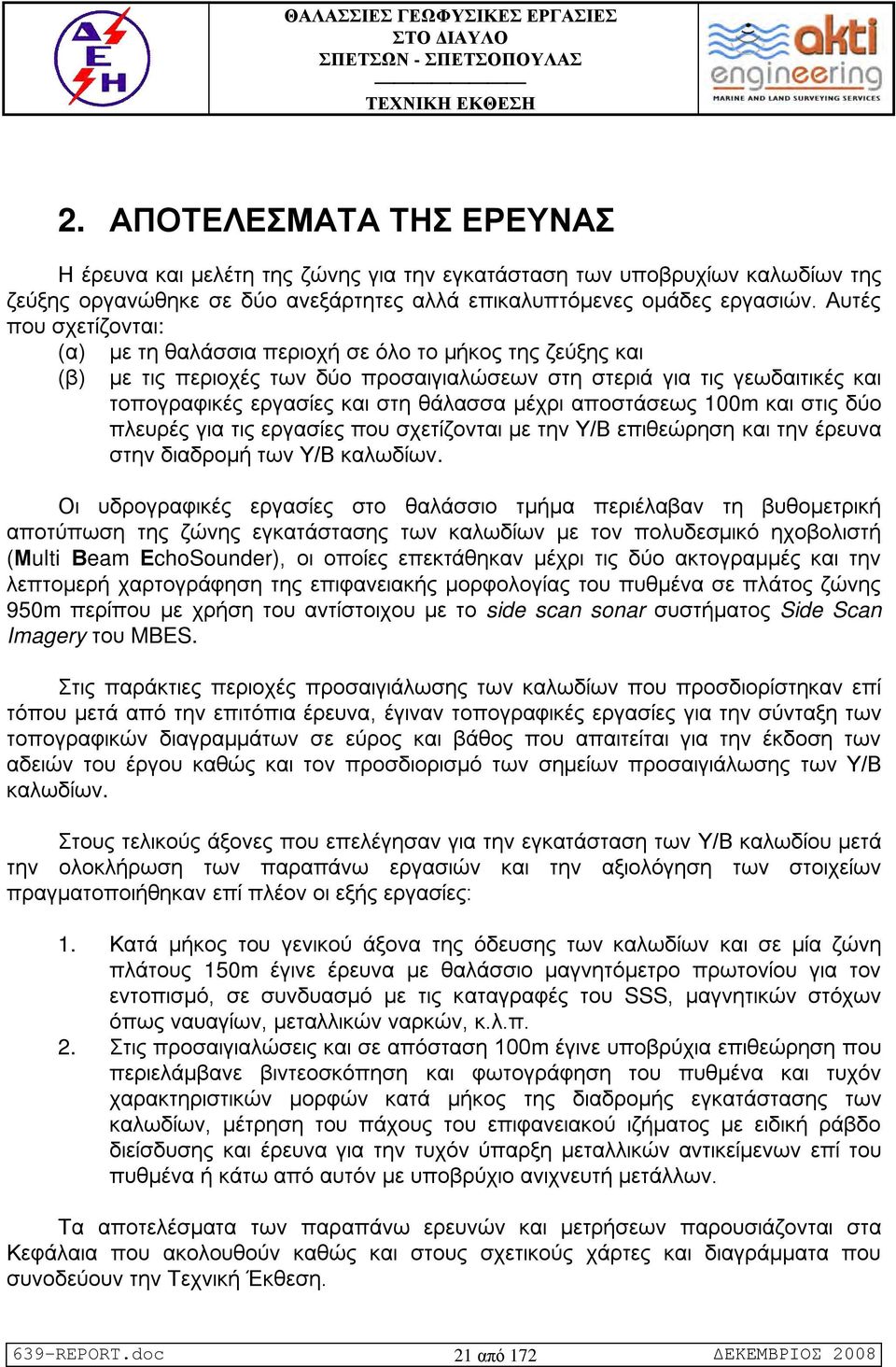

6 2. ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΗΣ ΕΡΕΥΝΑΣ Η έρευνα και μελέτη της ζώνης για την εγκατάσταση των υποβρυχίων καλωδίων της ζεύξης οργανώθηκε σε δύο ανεξάρτητες αλλά επικαλυπτόμενες ομάδες εργασιών. Αυτές που σχετίζονται: (α) (β) με τη θαλάσσια περιοχή σε όλο το μήκος της ζεύξης και με τις περιοχές των δύο προσαιγιαλώσεων στη στεριά για τις γεωδαιτικές και τοπογραφικές εργασίες και στη θάλασσα μέχρι αποστάσεως 100m και στις δύο πλευρές για τις εργασίες που σχετίζονται με την Υ/Β επιθεώρηση και την έρευνα στην διαδρομή των Υ/Β καλωδίων. Οι υδρογραφικές εργασίες στο θαλάσσιο τμήμα περιέλαβαν τη βυθομετρική αποτύπωση της ζώνης εγκατάστασης των καλωδίων με τον πολυδεσμικό ηχοβολιστή (Μulti Βeam ΕchoSounder), οι οποίες επεκτάθηκαν μέχρι τις δύο ακτογραμμές και την λεπτομερή χαρτογράφηση της επιφανειακής μορφολογίας του πυθμένα σε πλάτος ζώνης 950m περίπου με χρήση του αντίστοιχου με το side scan sonar συστήματος Side Scan Imagery του MBES. Στις παράκτιες περιοχές προσαιγιάλωσης των καλωδίων που προσδιορίστηκαν επί τόπου μετά από την επιτόπια έρευνα, έγιναν τοπογραφικές εργασίες για την σύνταξη των τοπογραφικών διαγραμμάτων σε εύρος και βάθος που απαιτείται για την έκδοση των αδειών του έργου καθώς και τον προσδιορισμό των σημείων προσαιγιάλωσης των Υ/Β καλωδίων. Στους τελικούς άξονες που επελέγησαν για την εγκατάσταση των Υ/Β καλωδίου μετά την ολοκλήρωση των παραπάνω εργασιών και την αξιολόγηση των στοιχείων πραγματοποιήθηκαν επί πλέον οι εξής εργασίες: 1. Κατά μήκος του γενικού άξονα της όδευσης των καλωδίων και σε μία ζώνη πλάτους 150m έγινε έρευνα με θαλάσσιο μαγνητόμετρο πρωτονίου για τον εντοπισμό, σε συνδυασμό με τις καταγραφές του SSS, μαγνητικών στόχων όπως ναυαγίων, μεταλλικών ναρκών, κ.λ.π. 2. Στις προσαιγιαλώσεις και σε απόσταση 100m έγινε υποβρύχια επιθεώρηση που περιελάμβανε βιντεοσκόπηση και φωτογράφηση του πυθμένα και τυχόν χαρακτηριστικών μορφών κατά μήκος της διαδρομής εγκατάστασης των καλωδίων, μέτρηση του πάχους του επιφανειακού ιζήματος με ειδική ράβδο διείσδυσης και έρευνα για την τυχόν ύπαρξη μεταλλικών αντικείμενων επί του πυθμένα ή κάτω από αυτόν με υποβρύχιο ανιχνευτή μετάλλων. Τα αποτελέσματα των παραπάνω ερευνών και μετρήσεων παρουσιάζονται στα Κεφάλαια που ακολουθούν καθώς και στους σχετικούς χάρτες και διαγράμματα που συνοδεύουν την Τεχνική Έκθεση. 639-REPORT.doc 21 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

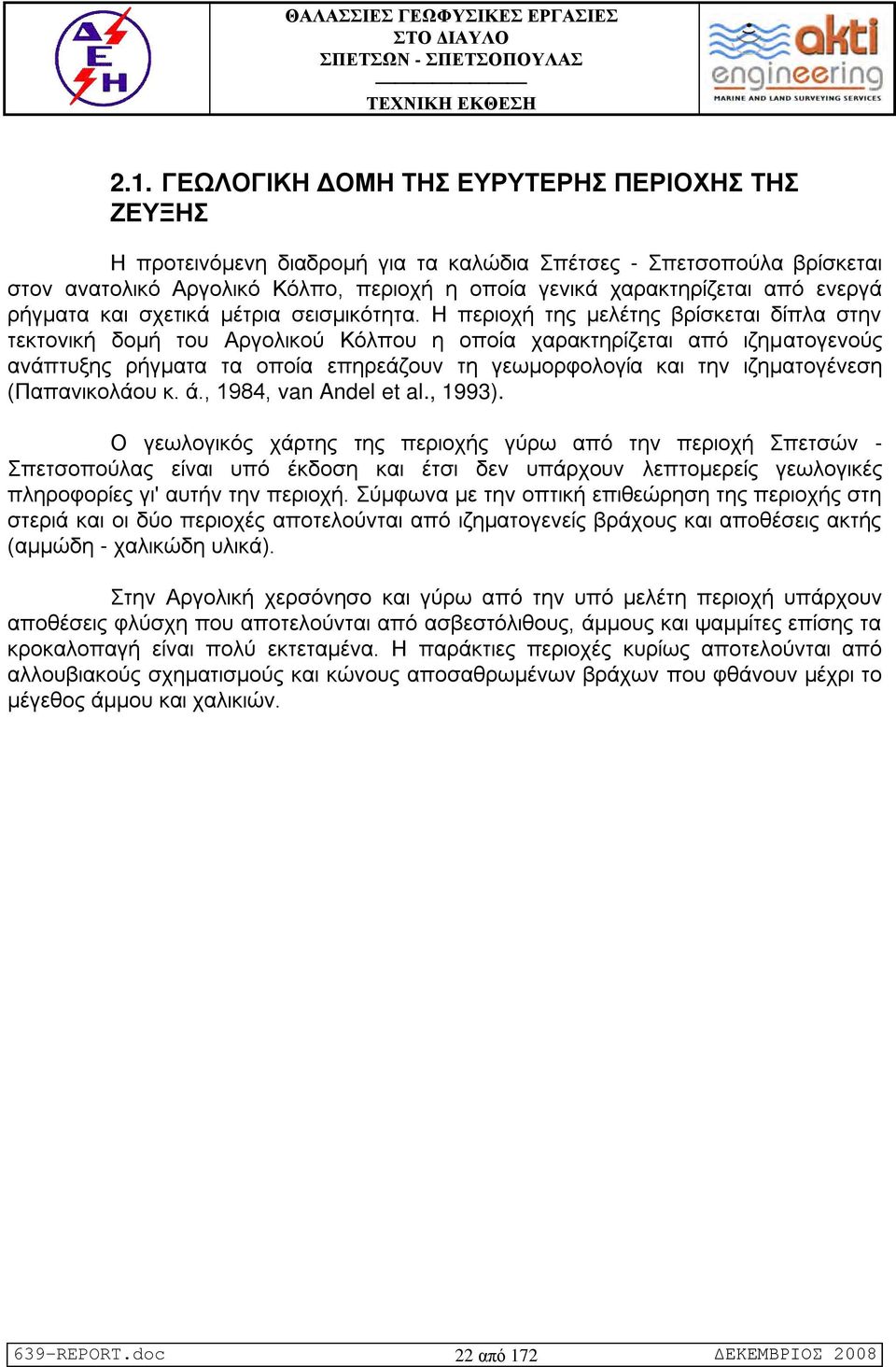

7 2.1. ΓΕΩΛΟΓΙΚΗ ΔΟΜΗ ΤΗΣ ΕΥΡΥΤΕΡΗΣ ΠΕΡΙΟΧΗΣ ΤΗΣ ΖΕΥΞΗΣ Η προτεινόμενη διαδρομή για τα καλώδια Σπέτσες - Σπετσοπούλα βρίσκεται στον ανατολικό Αργολικό Κόλπο, περιοχή η οποία γενικά χαρακτηρίζεται από ενεργά ρήγματα και σχετικά μέτρια σεισμικότητα. Η περιοχή της μελέτης βρίσκεται δίπλα στην τεκτονική δομή του Αργολικού Κόλπου η οποία χαρακτηρίζεται από ιζηματογενούς ανάπτυξης ρήγματα τα οποία επηρεάζουν τη γεωμορφολογία και την ιζηματογένεση (Παπανικολάου κ. ά., 1984, van Andel et al., 1993). Ο γεωλογικός χάρτης της περιοχής γύρω από την περιοχή Σπετσών - Σπετσοπούλας είναι υπό έκδοση και έτσι δεν υπάρχουν λεπτομερείς γεωλογικές πληροφορίες γι' αυτήν την περιοχή. Σύμφωνα με την οπτική επιθεώρηση της περιοχής στη στεριά και οι δύο περιοχές αποτελούνται από ιζηματογενείς βράχους και αποθέσεις ακτής (αμμώδη - χαλικώδη υλικά). Στην Αργολική χερσόνησο και γύρω από την υπό μελέτη περιοχή υπάρχουν αποθέσεις φλύσχη που αποτελούνται από ασβεστόλιθους, άμμους και ψαμμίτες επίσης τα κροκαλοπαγή είναι πολύ εκτεταμένα. Η παράκτιες περιοχές κυρίως αποτελούνται από αλλουβιακούς σχηματισμούς και κώνους αποσαθρωμένων βράχων που φθάνουν μέχρι το μέγεθος άμμου και χαλικιών. 639-REPORT.doc 22 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

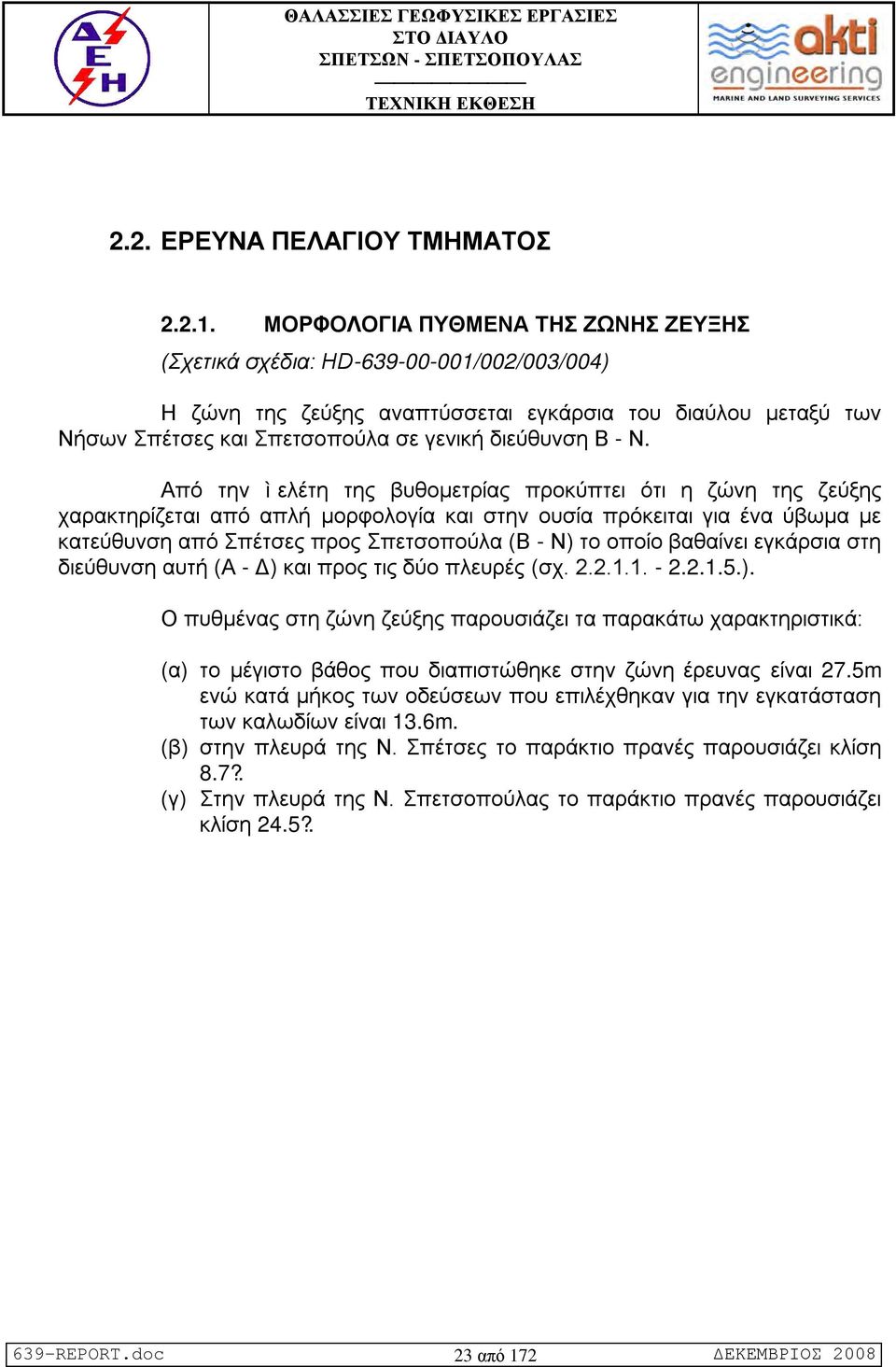

8 2.2. ΕΡΕΥΝΑ ΠΕΛΑΓΙΟΥ ΤΜΗΜΑΤΟΣ ΜΟΡΦΟΛΟΓΙΑ ΠΥΘΜΕΝΑ ΤΗΣ ΖΩΝΗΣ ΖΕΥΞΗΣ (Σχετικά σχέδια: HD /002/003/004) Η ζώνη της ζεύξης αναπτύσσεται εγκάρσια του διαύλου μεταξύ των Νήσων Σπέτσες και Σπετσοπούλα σε γενική διεύθυνση Β - Ν. Από την ì ελέτη της βυθομετρίας προκύπτει ότι η ζώνη της ζεύξης χαρακτηρίζεται από απλή μορφολογία και στην ουσία πρόκειται για ένα ύβωμα με κατεύθυνση από Σπέτσες προς Σπετσοπούλα (Β - Ν) το οποίο βαθαίνει εγκάρσια στη διεύθυνση αυτή (Α - Δ) και προς τις δύο πλευρές (σχ ). Ο πυθμένας στη ζώνη ζεύξης παρουσιάζει τα παρακάτω χαρακτηριστικά: (α) το μέγιστο βάθος που διαπιστώθηκε στην ζώνη έρευνας είναι 27.5m ενώ κατά μήκος των οδεύσεων που επιλέχθηκαν για την εγκατάσταση των καλωδίων είναι 13.6m. (β) στην πλευρά της Ν. Σπέτσες το παράκτιο πρανές παρουσιάζει κλίση 8.7?. (γ) Στην πλευρά της Ν. Σπετσοπούλας το παράκτιο πρανές παρουσιάζει κλίση 24.5?. 639-REPORT.doc 23 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

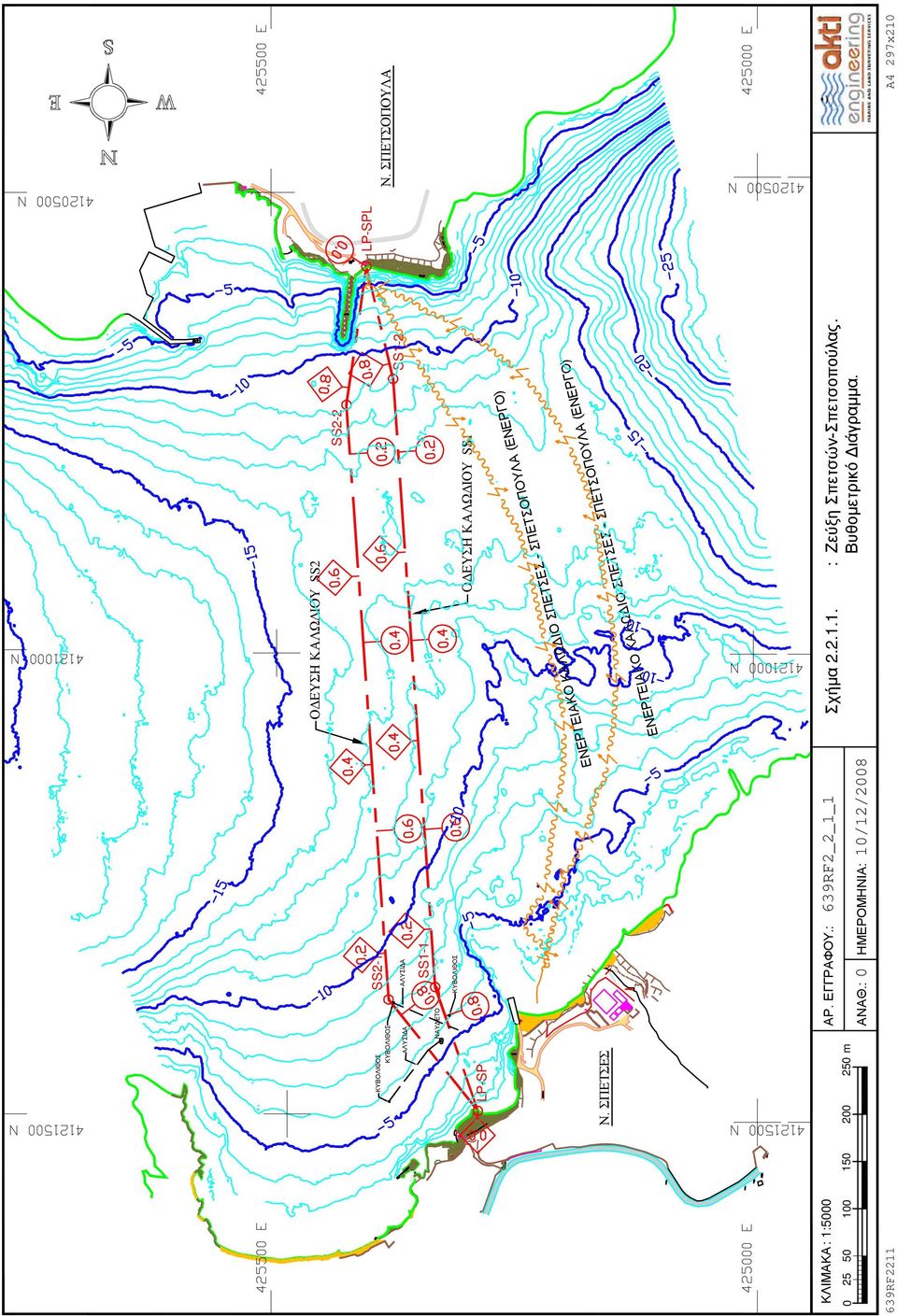

9 ΝΑΥΔΕΤΟ ΚΥΒΟΛΙΘΟΣ ΚΥΒΟΛΙΘΟΣ ΑΛΥΣΙΔΑ LP-SP Ν. ΣΠΕΤΣΕΣ ΚΛΙΜΑΚΑ: 1: m 639RF2211 SS2-1 ΑΛΥΣΙΔΑ SS1-1 ΚΥΒΟΛΙΘΟΣ ΑΡ. ΕΓΓΡΑΦΟΥ.: 639RF2_2_1_1 ΑΝΑΘ.: 0 ΗΜΕΡΟΜΗΝΙΑ: 10/12/2008 ΕΝΕΡΓΕΙΑΚΟ ΚΑΛΩΔΙΟ ΣΠΕΤΣΕΣ - ΣΠΕΤΣΟΠΟΥΛΑ (ΕΝΕΡΓΟ) ΕΝΕΡΓΕΙΑΚΟ ΚΑΛΩΔΙΟ ΣΠΕΤΣΕΣ - ΣΠΕΤΣΟΠΟΥΛΑ (ΕΝΕΡΓΟ) ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS2 SS2-2 SS1-2 ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS1 Σχήμα : Ζεύξη Σπετσών-Σπετσοπούλας. Βυθομετρικό Διάγραμμα. LP-SPL Ν. ΣΠΕΤΣΟΠΟΥΛΑ A4 297x210

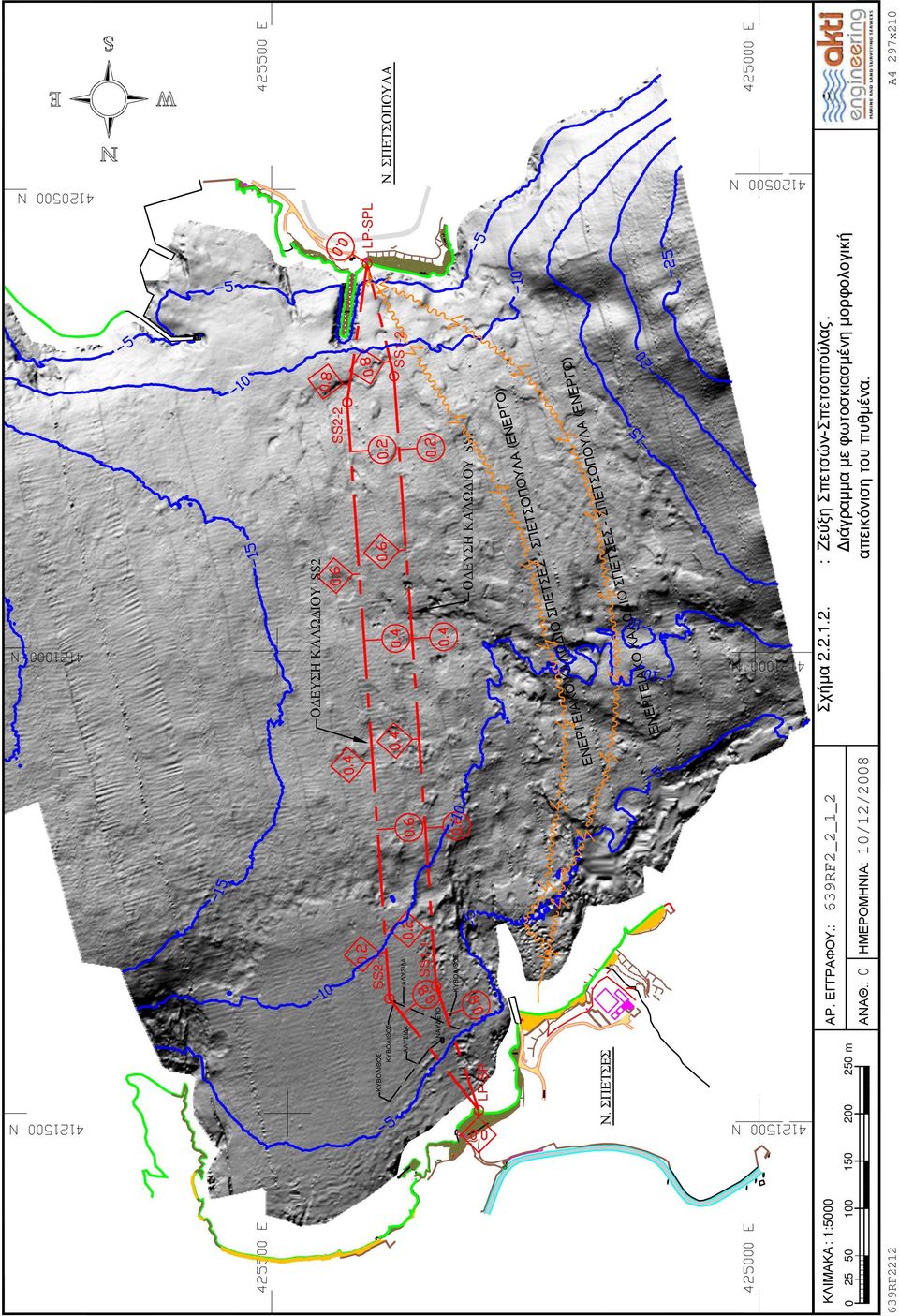

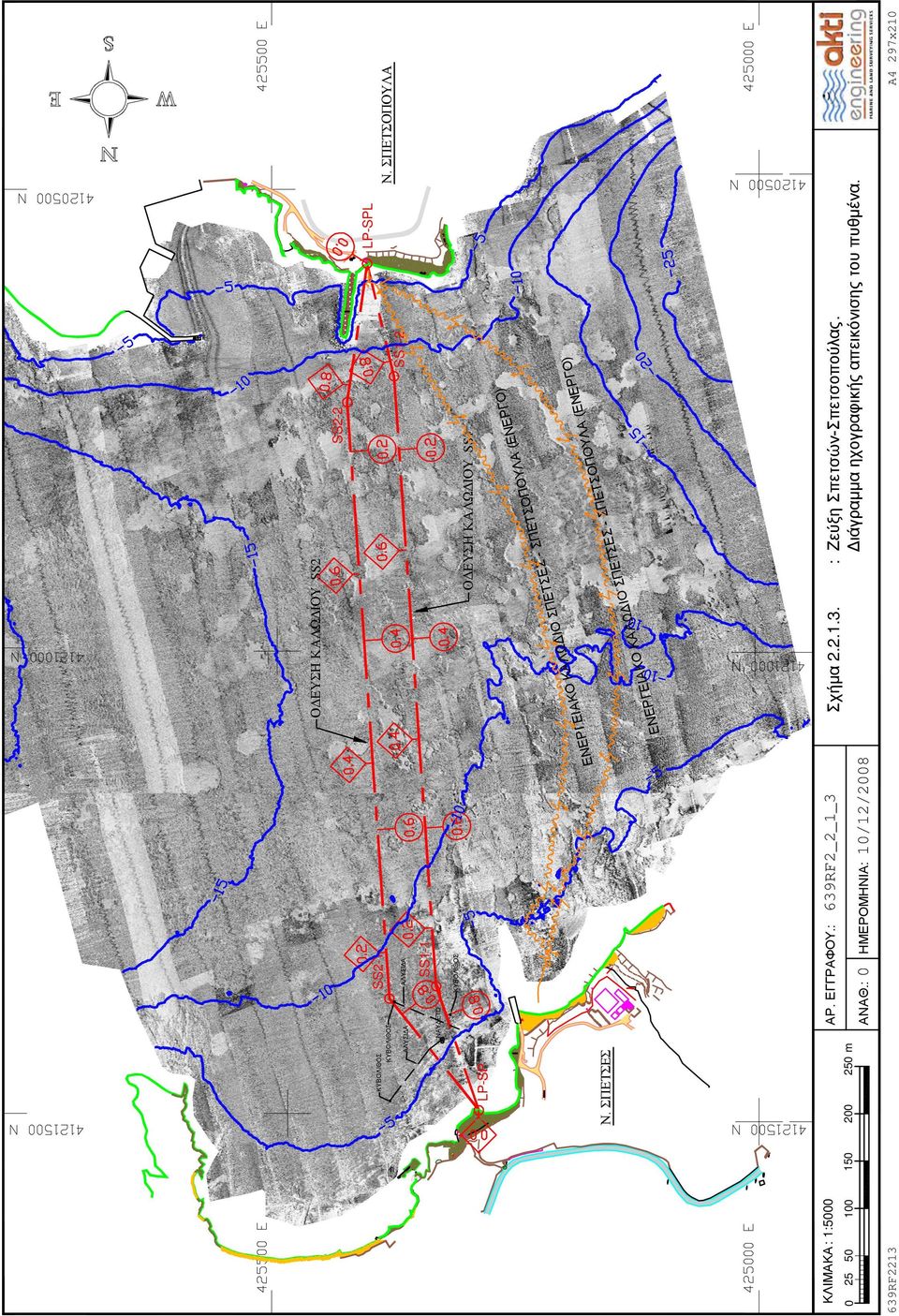

10 639RF ΚΛΙΜΑΚΑ : 1: m Ν. ΣΠΕΤΣΕΣ LP-SP ΚΥΒΟΛΙΘΟΣ SS1-1 ΑΛΥΣΙΔΑ SS2-1 ΑΝΑΘ.: 0 SS1-2 LP-SPL : Ζεύξη Σπετσών-Σπετσοπούλας. Διάγραμμα με φωτοσκιασμένη μορφολογική απεικόνιση του πυθμένα. Ο) ΝΕΡΓ Ο) ΝΕΡΓ (Ε ΥΛΑ ΟΠΟ Σ Τ Ε Σ - ΣΠ (Ε ΥΛΑ ΟΠΟ Σ Τ Ε Σ - ΣΠ Ε ΠΕΤΣ Δ ΙΟ Σ Ω Λ Α ΚΟ Κ ΓΕΙ Α ΕΝΕΡ Σχήμα SS2-2 ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS1 Ε ΠΕΤΣ Δ ΙΟ Σ Ω Λ Α ΚΟ Κ ΓΕΙ Α ΕΝΕΡ 10/12/ RF2_2_1_2 ΗΜΕΡΟΜΗΝΙΑ: ΑΡ. ΕΓΓΡΑΦΟΥ.: ΝΑΥΔΕΤΟ ΑΛΥΣΙΔΑ ΚΥΒΟΛΙΘΟΣ ΚΥΒΟΛΙΘΟΣ ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS2 A4 297x210 Ν. ΣΠΕΤΣΟΠΟΥΛΑ

11 639RF ΚΛΙΜΑΚΑ : 1: m Ν. ΣΠΕΤΣΕΣ LP-SP ΚΥΒΟΛΙΘΟΣ SS1-1 ΑΛΥΣΙΔΑ SS2-1 ΑΝΑΘ.: 0 SS1-2 LP-SPL A4 297x210 Ν. ΣΠΕΤΣΟΠΟΥΛΑ : Ζεύξη Σπετσών-Σπετσοπούλας. Διάγραμμα ηχογραφικής απεικόνισης του πυθμένα. Ο) ΝΕΡΓ Ο) ΝΕΡΓ (Ε ΥΛΑ ΟΠΟ Σ Τ Ε Σ - ΣΠ (Ε ΥΛΑ ΟΠΟ Σ Τ Ε Σ - ΣΠ Ε ΠΕΤΣ Δ ΙΟ Σ Ω Λ Α ΚΟ Κ ΓΕΙ Α ΕΝΕΡ Σχήμα SS2-2 ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS1 Ε ΠΕΤΣ Δ ΙΟ Σ Ω Λ Α ΚΟ Κ ΓΕΙ Α ΕΝΕΡ 10/12/ RF2_2_1_3 ΗΜΕΡΟΜΗΝΙΑ: ΑΡ. ΕΓΓΡΑΦΟΥ.: ΝΑΥΔΕΤΟ ΑΛΥΣΙΔΑ ΚΥΒΟΛΙΘΟΣ ΚΥΒΟΛΙΘΟΣ ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS2

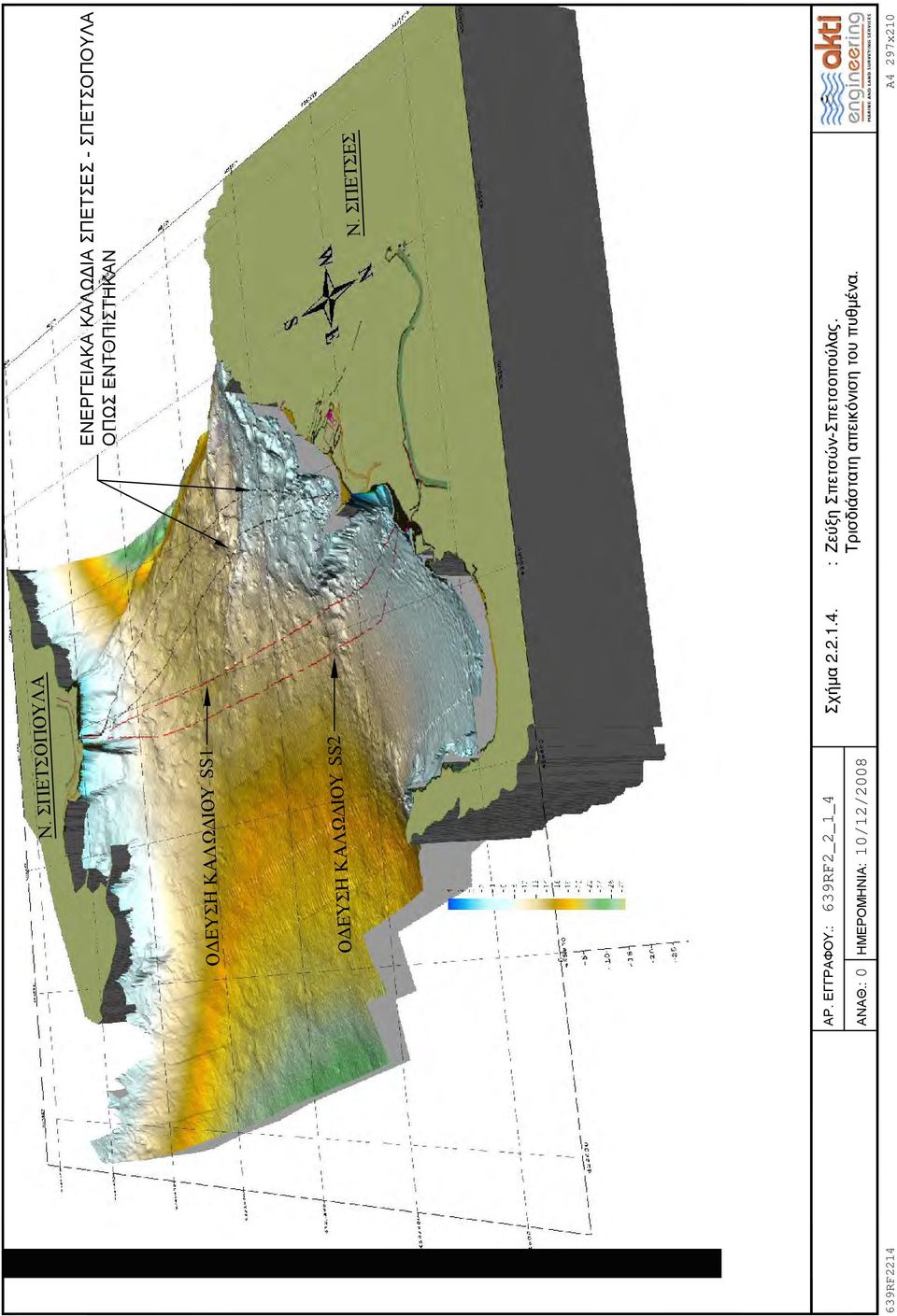

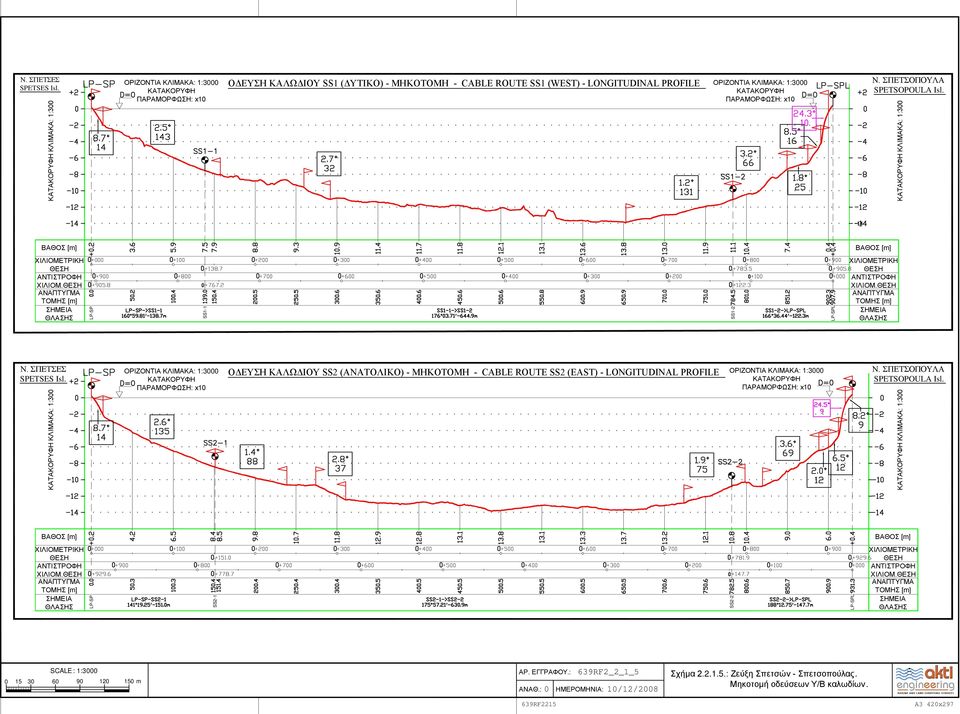

12 639RF2214 ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS2 Ν. ΣΠΕΤΣΕΣ ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS1 ΕΝΕΡΓΕΙΑΚΑ ΚΑΛΩΔΙΑ ΣΠΕΤΣΕΣ - ΣΠΕΤΣΟΠΟΥΛΑ ( ΟΠΩΣ ΕΝΤΟΠΙΣΤΗΚΑΝ ΑΝΑΘ.: 0 ΗΜΕΡΟΜΗΝΙΑ: 10/12/2008 ΑΡ. ΕΓΓΡΑΦΟΥ.: 639RF2_2_1_4 Τρισδιάστατη απεικόνιση του πυθμένα. Σχήμα : Ζεύξη Σπετσών-Σπετσοπούλας. A4 297x210 Ν. ΣΠΕΤΣΟΠΟΥΛΑ

13 Ν. ΣΠΕΤΣΕΣ SPETSES Isl. ΚΑΤΑΚΟΡΥΦΗ ΚΛΙΜΑΚΑ: 1:300 ΟΡΙΖΟΝΤΙΑ ΚΛΙΜΑΚΑ: 1:3000 ΚΑΤΑΚΟΡΥΦΗ ΠΑΡΑΜΟΡΦΩΣΗ: x10 ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS1 (ΔΥΤΙΚΟ) - ΜΗΚΟΤΟΜΗ - CABLE ROUTE SS1 (WEST) - LOΝGITUDINAL PROFILE ΟΡΙΖΟΝΤΙΑ ΚΛΙΜΑΚΑ: 1:3000 ΚΑΤΑΚΟΡΥΦΗ ΠΑΡΑΜΟΡΦΩΣΗ: x10 Ν. ΣΠΕΤΣΟΠΟΥΛΑ SPETSOPOULA Isl. ΚΑΤΑΚΟΡΥΦΗ ΚΛΙΜΑΚΑ: 1:300 ΒΑΘΟΣ [m] ΒΑΘΟΣ [m] ΧΙΛΙΟΜΕΤΡΙΚΗ ΘΕΣΗ ΑΝΤΙΣΤΡΟΦΗ ΧΙΛΙΟΜ.ΘΕΣΗ ΑΝΑΠΤΥΓΜΑ ΤΟΜΗΣ [m] ΣΗΜΕΙΑ ΘΛΑΣΗΣ LP-SP SS1-1 SS1-2 LP-SPL ΧΙΛΙΟΜΕΤΡΙΚΗ ΘΕΣΗ ΑΝΤΙΣΤΡΟΦΗ ΧΙΛΙΟΜ.ΘΕΣΗ ΑΝΑΠΤΥΓΜΑ ΤΟΜΗΣ [m] ΣΗΜΕΙΑ ΘΛΑΣΗΣ Ν. ΣΠΕΤΣΕΣ SPETSES Isl. ΚΑΤΑΚΟΡΥΦΗ ΚΛΙΜΑΚΑ: 1:300 ΟΡΙΖΟΝΤΙΑ ΚΛΙΜΑΚΑ: 1:3000 ΚΑΤΑΚΟΡΥΦΗ ΠΑΡΑΜΟΡΦΩΣΗ: x10 ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS2 (ΑΝΑΤΟΛΙΚΟ) - ΜΗΚΟΤΟΜΗ - CABLE ROUTE SS2 (EAST) - LOΝGITUDINAL PROFILE ΟΡΙΖΟΝΤΙΑ ΚΛΙΜΑΚΑ: 1:3000 ΚΑΤΑΚΟΡΥΦΗ ΠΑΡΑΜΟΡΦΩΣΗ: x10 Ν. ΣΠΕΤΣΟΠΟΥΛΑ SPETSOPOULA Isl. ΚΑΤΑΚΟΡΥΦΗ ΚΛΙΜΑΚΑ: 1:300 ΒΑΘΟΣ [m] ΒΑΘΟΣ [m] ΧΙΛΙΟΜΕΤΡΙΚΗ ΘΕΣΗ ΑΝΤΙΣΤΡΟΦΗ ΧΙΛΙΟΜ.ΘΕΣΗ ΑΝΑΠΤΥΓΜΑ ΤΟΜΗΣ [m] ΣΗΜΕΙΑ ΘΛΑΣΗΣ LP-SP SS2-1 SS2-2 LP-SPL ΧΙΛΙΟΜΕΤΡΙΚΗ ΘΕΣΗ ΑΝΤΙΣΤΡΟΦΗ ΧΙΛΙΟΜ.ΘΕΣΗ ΑΝΑΠΤΥΓΜΑ ΤΟΜΗΣ [m] ΣΗΜΕΙΑ ΘΛΑΣΗΣ SCALE : 1: m ΑΡ. ΕΓΓΡΑΦΟΥ.: ΑΝΑΘ.: 0 639RF2_2_1_5 ΗΜΕΡΟΜΗΝΙΑ: 10/12/2008 Σχήμα : Ζεύξη Σπετσών - Σπετσοπούλας. Μηκοτομή οδεύσεων Υ/Β καλωδίων. 639RF2215 A3 420x297

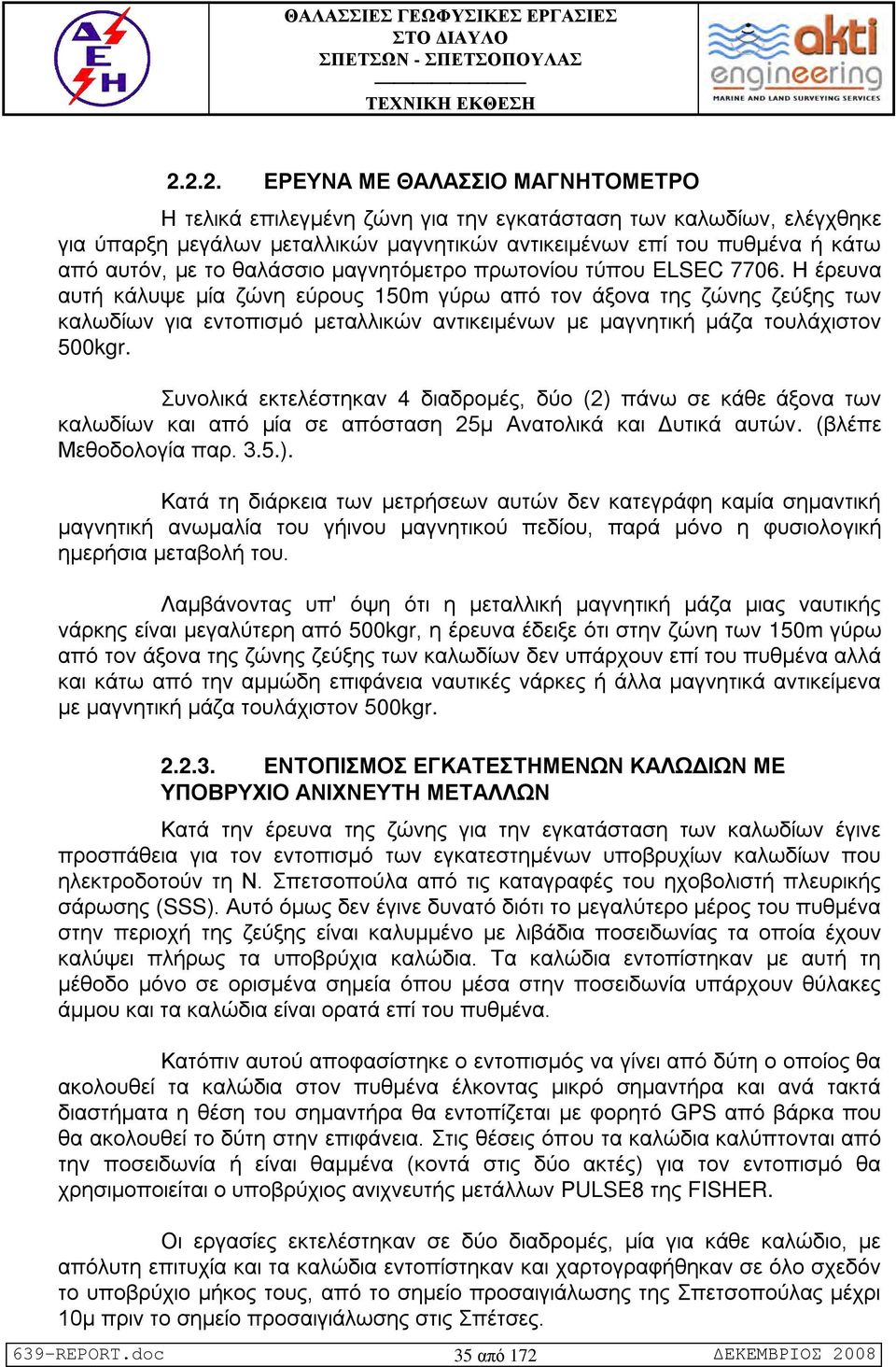

14 ΕΡΕΥΝΑ ΜΕ ΘΑΛΑΣΣΙΟ ΜΑΓΝΗΤΟΜΕΤΡΟ Η τελικά επιλεγμένη ζώνη για την εγκατάσταση των καλωδίων, ελέγχθηκε για ύπαρξη μεγάλων μεταλλικών μαγνητικών αντικειμένων επί του πυθμένα ή κάτω από αυτόν, με το θαλάσσιο μαγνητόμετρο πρωτονίου τύπου ELSEC Η έρευνα αυτή κάλυψε μία ζώνη εύρους 150m γύρω από τον άξονα της ζώνης ζεύξης των καλωδίων για εντοπισμό μεταλλικών αντικειμένων με μαγνητική μάζα τουλάχιστον 500kgr. Συνολικά εκτελέστηκαν 4 διαδρομές, δύο (2) πάνω σε κάθε άξονα των καλωδίων και από μία σε απόσταση 25μ Ανατολικά και Δυτικά αυτών. (βλέπε Μεθοδολογία παρ. 3.5.). Κατά τη διάρκεια των μετρήσεων αυτών δεν κατεγράφη καμία σημαντική μαγνητική ανωμαλία του γήινου μαγνητικού πεδίου, παρά μόνο η φυσιολογική ημερήσια μεταβολή του. Λαμβάνοντας υπ' όψη ότι η μεταλλική μαγνητική μάζα μιας ναυτικής νάρκης είναι μεγαλύτερη από 500kgr, η έρευνα έδειξε ότι στην ζώνη των 150m γύρω από τον άξονα της ζώνης ζεύξης των καλωδίων δεν υπάρχουν επί του πυθμένα αλλά και κάτω από την αμμώδη επιφάνεια ναυτικές νάρκες ή άλλα μαγνητικά αντικείμενα με μαγνητική μάζα τουλάχιστον 500kgr ΕΝΤΟΠΙΣΜΟΣ ΕΓΚΑΤΕΣΤΗΜΕΝΩΝ ΚΑΛΩΔΙΩΝ ΜΕ ΥΠΟΒΡΥΧΙΟ ΑΝΙΧΝΕΥΤΗ ΜΕΤΑΛΛΩΝ Κατά την έρευνα της ζώνης για την εγκατάσταση των καλωδίων έγινε προσπάθεια για τον εντοπισμό των εγκατεστημένων υποβρυχίων καλωδίων που ηλεκτροδοτούν τη Ν. Σπετσοπούλα από τις καταγραφές του ηχοβολιστή πλευρικής σάρωσης (SSS). Αυτό όμως δεν έγινε δυνατό διότι το μεγαλύτερο μέρος του πυθμένα στην περιοχή της ζεύξης είναι καλυμμένο με λιβάδια ποσειδωνίας τα οποία έχουν καλύψει πλήρως τα υποβρύχια καλώδια. Τα καλώδια εντοπίστηκαν με αυτή τη μέθοδο μόνο σε ορισμένα σημεία όπου μέσα στην ποσειδωνία υπάρχουν θύλακες άμμου και τα καλώδια είναι ορατά επί του πυθμένα. Κατόπιν αυτού αποφασίστηκε ο εντοπισμός να γίνει από δύτη ο οποίος θα ακολουθεί τα καλώδια στον πυθμένα έλκοντας μικρό σημαντήρα και ανά τακτά διαστήματα η θέση του σημαντήρα θα εντοπίζεται με φορητό GPS από βάρκα που θα ακολουθεί το δύτη στην επιφάνεια. Στις θέσεις όπου τα καλώδια καλύπτονται από την ποσειδωνία ή είναι θαμμένα (κοντά στις δύο ακτές) για τον εντοπισμό θα χρησιμοποιείται ο υποβρύχιος ανιχνευτής μετάλλων PULSE8 της FISHER. Οι εργασίες εκτελέστηκαν σε δύο διαδρομές, μία για κάθε καλώδιο, με απόλυτη επιτυχία και τα καλώδια εντοπίστηκαν και χαρτογραφήθηκαν σε όλο σχεδόν το υποβρύχιο μήκος τους, από το σημείο προσαιγιάλωσης της Σπετσοπούλας μέχρι 10μ πριν το σημείο προσαιγιάλωσης στις Σπέτσες. 639-REPORT.doc 35 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

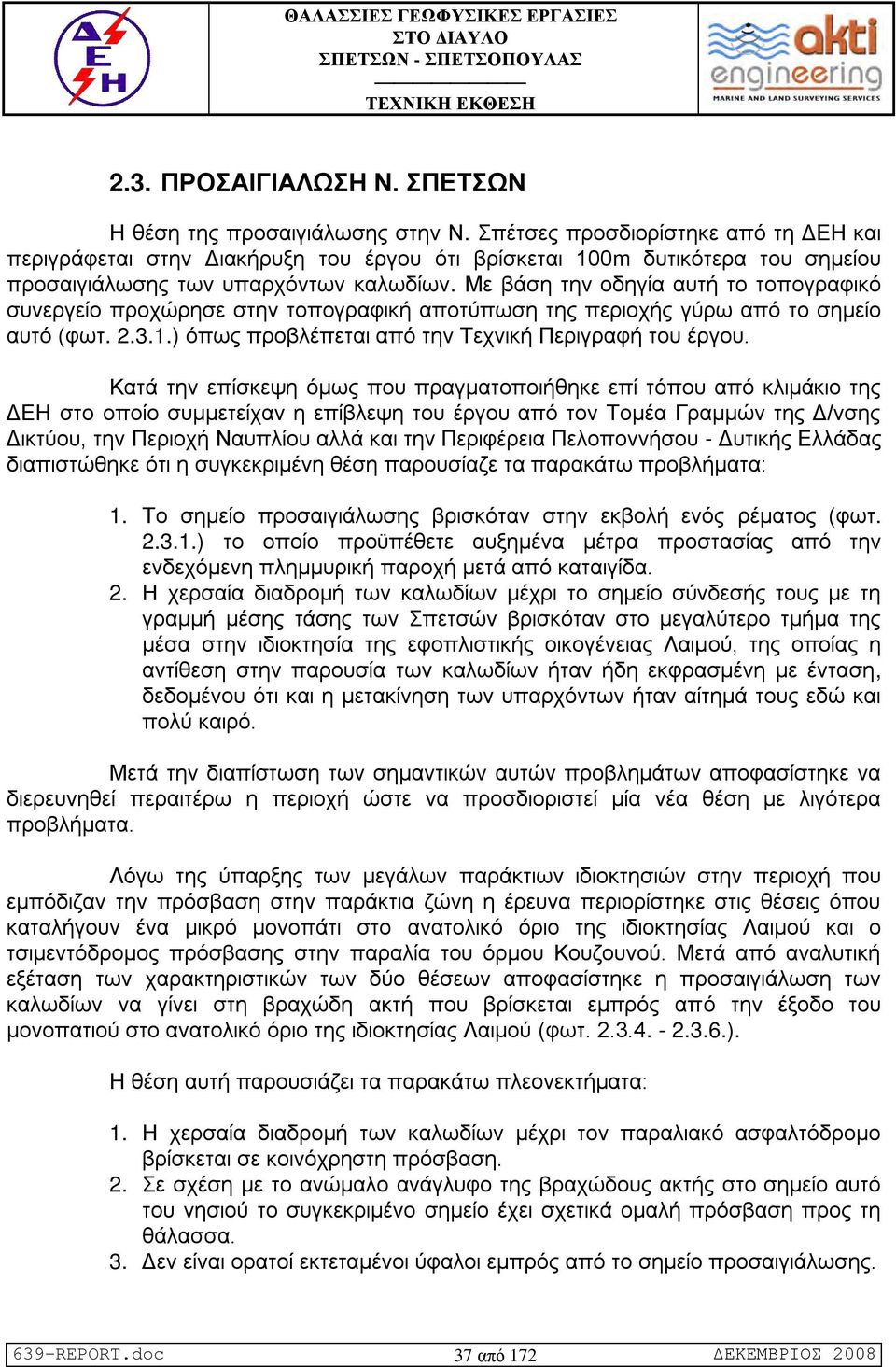

15 2.3. ΠΡΟΣΑΙΓΙΑΛΩΣΗ Ν. ΣΠΕΤΣΩΝ Η θέση της προσαιγιάλωσης στην Ν. Σπέτσες προσδιορίστηκε από τη ΔΕΗ και περιγράφεται στην Διακήρυξη του έργου ότι βρίσκεται 100m δυτικότερα του σημείου προσαιγιάλωσης των υπαρχόντων καλωδίων. Με βάση την οδηγία αυτή το τοπογραφικό συνεργείο προχώρησε στην τοπογραφική αποτύπωση της περιοχής γύρω από το σημείο αυτό (φωτ ) όπως προβλέπεται από την Τεχνική Περιγραφή του έργου. Κατά την επίσκεψη όμως που πραγματοποιήθηκε επί τόπου από κλιμάκιο της ΔΕΗ στο οποίο συμμετείχαν η επίβλεψη του έργου από τον Τομέα Γραμμών της Δ/νσης Δικτύου, την Περιοχή Ναυπλίου αλλά και την Περιφέρεια Πελοποννήσου - Δυτικής Ελλάδας διαπιστώθηκε ότι η συγκεκριμένη θέση παρουσίαζε τα παρακάτω προβλήματα: 1. Το σημείο προσαιγιάλωσης βρισκόταν στην εκβολή ενός ρέματος (φωτ ) το οποίο προϋπέθετε αυξημένα μέτρα προστασίας από την ενδεχόμενη πλημμυρική παροχή μετά από καταιγίδα. 2. Η χερσαία διαδρομή των καλωδίων μέχρι το σημείο σύνδεσής τους με τη γραμμή μέσης τάσης των Σπετσών βρισκόταν στο μεγαλύτερο τμήμα της μέσα στην ιδιοκτησία της εφοπλιστικής οικογένειας Λαιμού, της οποίας η αντίθεση στην παρουσία των καλωδίων ήταν ήδη εκφρασμένη με ένταση, δεδομένου ότι και η μετακίνηση των υπαρχόντων ήταν αίτημά τους εδώ και πολύ καιρό. Μετά την διαπίστωση των σημαντικών αυτών προβλημάτων αποφασίστηκε να διερευνηθεί περαιτέρω η περιοχή ώστε να προσδιοριστεί μία νέα θέση με λιγότερα προβλήματα. Λόγω της ύπαρξης των μεγάλων παράκτιων ιδιοκτησιών στην περιοχή που εμπόδιζαν την πρόσβαση στην παράκτια ζώνη η έρευνα περιορίστηκε στις θέσεις όπου καταλήγουν ένα μικρό μονοπάτι στο ανατολικό όριο της ιδιοκτησίας Λαιμού και ο τσιμεντόδρομος πρόσβασης στην παραλία του όρμου Κουζουνού. Μετά από αναλυτική εξέταση των χαρακτηριστικών των δύο θέσεων αποφασίστηκε η προσαιγιάλωση των καλωδίων να γίνει στη βραχώδη ακτή που βρίσκεται εμπρός από την έξοδο του μονοπατιού στο ανατολικό όριο της ιδιοκτησίας Λαιμού (φωτ ). Η θέση αυτή παρουσιάζει τα παρακάτω πλεονεκτήματα: 1. Η χερσαία διαδρομή των καλωδίων μέχρι τον παραλιακό ασφαλτόδρομο βρίσκεται σε κοινόχρηστη πρόσβαση. 2. Σε σχέση με το ανώμαλο ανάγλυφο της βραχώδους ακτής στο σημείο αυτό του νησιού το συγκεκριμένο σημείο έχει σχετικά ομαλή πρόσβαση προς τη θάλασσα. 3. Δεν είναι ορατοί εκτεταμένοι ύφαλοι εμπρός από το σημείο προσαιγιάλωσης. 639-REPORT.doc 37 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

16 (Συνέχεια από ) 4. Η περιοχή είναι βραχώδης και δεν πρέπει να χρησιμοποιείται για κολύμβηση με αποτέλεσμα τις μειωμένες αντιδράσεις από μέρους των κατοίκων της περιοχής. 5. Στην περιοχή είναι καθορισμένες οι γραμμές Αιγιαλού και Παραλίας που καθιστούν ευκολότερη τη διαδικασία αδειοδότησης. Τα μειονεκτήματα που παρουσιάζει η περιοχή αντίστοιχα είναι τα παρακάτω: 1. Η ακτή προσαιγιάλωσης είναι βραχώδης και αυτό θα αυξήσει σημαντικά το κόστος της ταφής προστασίας των καλωδίων στο χερσαίο τμήμα τους. 2. Το μονοπάτι πρόσβασης επίσης βρίσκεται σε βραχώδες έδαφος και λόγω της στενότητάς του θα δημιουργήσει πρόβλημα στην πρόσβαση μηχανημάτων για τη διάνοιξη της τάφρου. 3. Σε απόσταση 100m περίπου δυτικά βρίσκεται η προβλήτα πρόσδεσης της θαλαμηγού της εφοπλιστικής οικογένειας Λαιμού (φωτ και ). Για την πρόσδεση της θαλαμηγού αυτής έχει τοποθετηθεί ναύδετο και έτσι δεν υφίσταται θέμα κινδύνου από την αγκυροβολία του συγκεκριμένου πλοίου πλην όμως άλλα σκάφη που θα επιθυμούσαν να προσδεθούν θα έπρεπε να αγκυροβολήσουν στην θέση που βρίσκονται τα καλώδια. Το πρόβλημα αυτό θα μπορούσε να αντιμετωπιστεί με επέκταση της προστασίας των καλωδίων με ταφή στον πυθμένα μέχρι του σημείου που η αγκυροβολία δεν θα ήταν πρόβλημα. Δεδομένου δε του μικρού μεγέθους των αγκυρών των σκαφών που μπορούν λόγω βάθους να προσεγγίσουν στην προβλήτα, η προστασία με ταφή σε βάθος >1.00m κρίνεται επαρκής. 4. Δεν πρέπει να παραβλέπεται βέβαια ο κίνδυνος από την προσέγγιση στην περιοχή μεγαλύτερων θαλαμηγών ιδιοκτησίας φιλικών προσώπων των εύπορων ιδιοκτητών των παράκτιων ιδιοκτησιών, οι οποίες θα μπορούσαν να αγκυροβολήσουν σε οποιοδήποτε σημείου της υποβρύχιας διαδρομής των καλωδίων και να προκαλέσουν βλάβες εφ' όσον αυτά βρίσκονται άταφα επί του πυθμένα. Για το λόγο αυτό η ενημέρωση και η συνεργασία με την οικογένεια Λαιμού κρίνεται πολύ σημαντική. Θα πρέπει επίσης να μετακινηθεί η πινακίδα απαγόρευσης αγκυροβολίας από την εκβολή του ρέματος που βρίσκεται τώρα σε νέα θέση ανατολικά της θέσης προσαιγιάλωσης των νέων καλωδίων. Συνοψίζοντας τα παραπάνω αλλά και τα λοιπά χαρακτηριστικά αυτής της θέσης προσαιγιάλωσης σημειώνονται τα παρακάτω: Η ακτή στην ζώνη ζεύξης είναι βραχώδης και η επιλογή της ήταν αποτέλεσμα του ιδιαίτερου ιδιοκτησιακού καθεστώτος στην περιοχή αυτή (μεγάλες ιδιοκτησίες εύπορων ιδιωτών που δεν επιθυμούσαν την ύπαρξη των καλωδίων στα όριά τους) και που καθιστούσε την επιλογή σχεδόν μονοσήμαντη (φωτ ). 639-REPORT.doc 38 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

17 (Συνέχεια από ) Κοντά στο σημείο προσαιγιάλωσης υπάρχει η προβλήτα πρόσδεσης της θαλαμηγού της εφοπλιστικής οικογένειας Λαιμού και η ύπαρξη του ναυδέτου της αλλά και η αγκυροβολία άλλων θαλαμηγών πρέπει να ληφθεί υπ' όψη κατά την εγκατάσταση των καλωδίων. Η θέση προσαιγιάλωσης είναι προστατευμένη από τους βόρειας προέλευσης ανέμους αλλά επηρεάζεται από κυματική δράση που οφείλεται σε ανέμους ΝΑ, Ν και ΝΔ διεύθυνσης. Στην περιοχή της προσαιγιάλωσης είναι καθορισμένες οι γραμμές Αιγιαλού και Παραλίας με δύο ΦΕΚ τα 108Δ/ και 861Δ/ Σύμφωνα με το σχεδιασμό που έγινε επί τόπου από τους υπεύθυνους της ΔΕΗ τα καλώδια μετά την ζώνη Αιγιαλού θα οδεύσουν υπόγεια σε υπάρχον μονοπάτι μέχρι τον παραλιακό ασφαλτόδρομο των Σπετσών και στη συνέχεια θα συνδεθούν στο εναέριο δίκτυο μέσης τάσης του νησιού. Φωτ : Ν. Σπέτσες. Η αρχική θέση προσαιγιάλωσης. Διακρίνονται η εκβολή του ρέματος αλλά και η πινακίδα για την απαγόρευση αγκυροβολίας των υπαρχόντων καλωδίων που προσαιγιαλώνονται 100m ανατολικότερα. 639-REPORT.doc 39 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

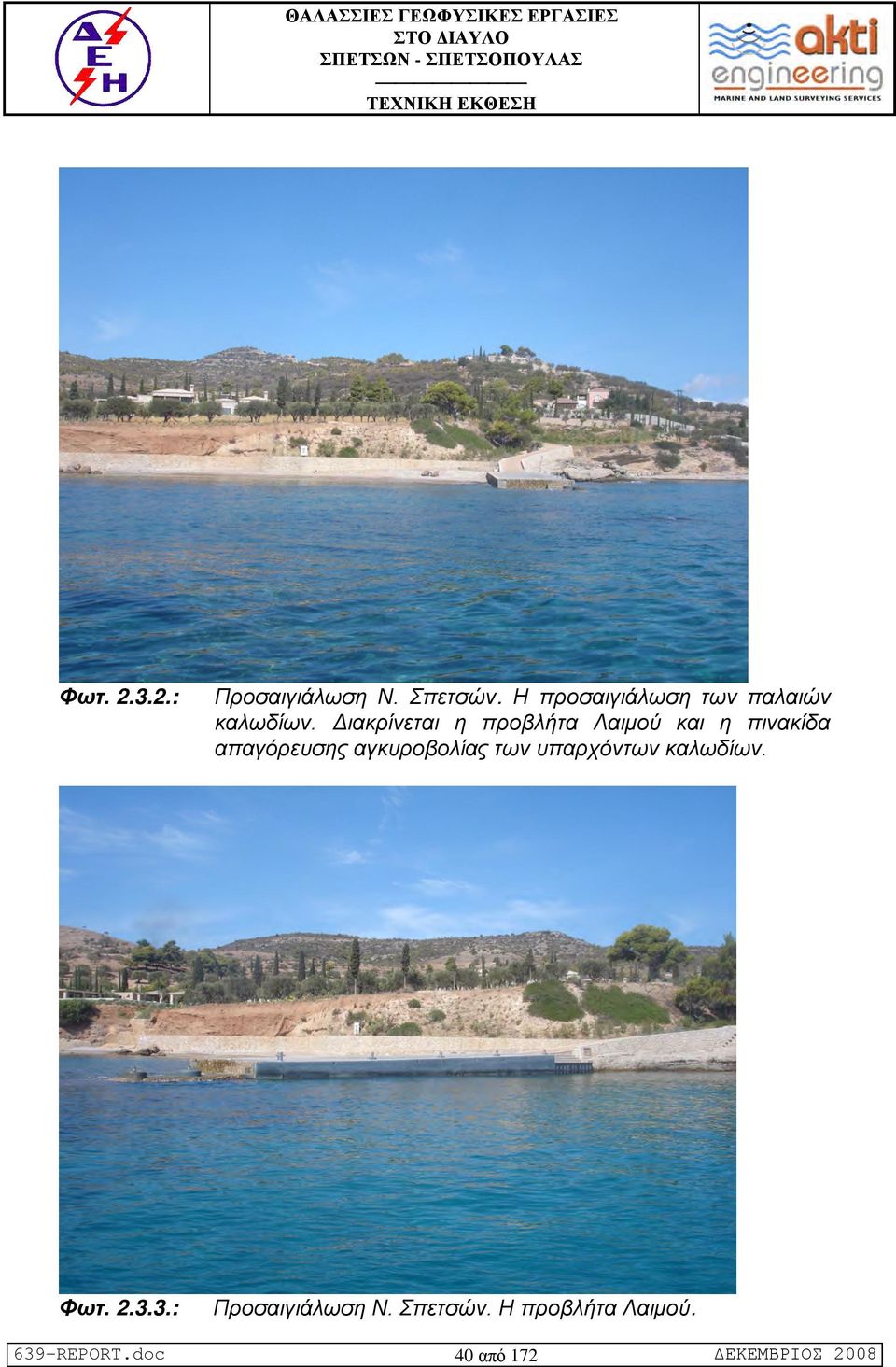

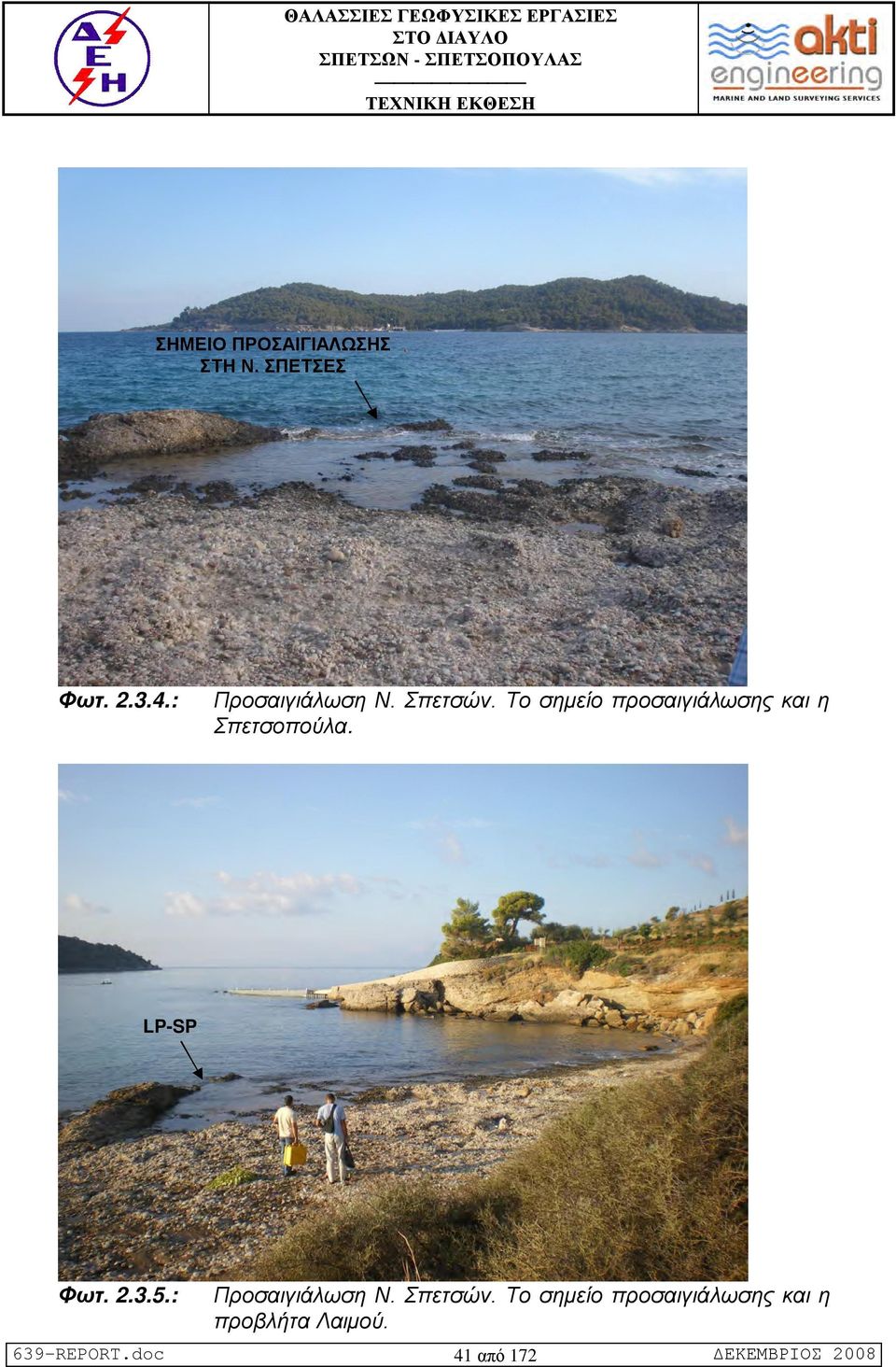

18 Φωτ : Προσαιγιάλωση Ν. Σπετσών. Η προσαιγιάλωση των παλαιών καλωδίων. Διακρίνεται η προβλήτα Λαιμού και η πινακίδα απαγόρευσης αγκυροβολίας των υπαρχόντων καλωδίων. Φωτ : Προσαιγιάλωση Ν. Σπετσών. Η προβλήτα Λαιμού. 639-REPORT.doc 40 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

19 ΣΗΜΕΙΟ ΠΡΟΣΑΙΓΙΑΛΩΣΗΣ ΣΤΗ Ν. ΣΠΕΤΣΕΣ Φωτ : Προσαιγιάλωση Ν. Σπετσών. Το σημείο προσαιγιάλωσης και η Σπετσοπούλα. LP-SP Φωτ : Προσαιγιάλωση Ν. Σπετσών. Το σημείο προσαιγιάλωσης και η προβλήτα Λαιμού. 639-REPORT.doc 41 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

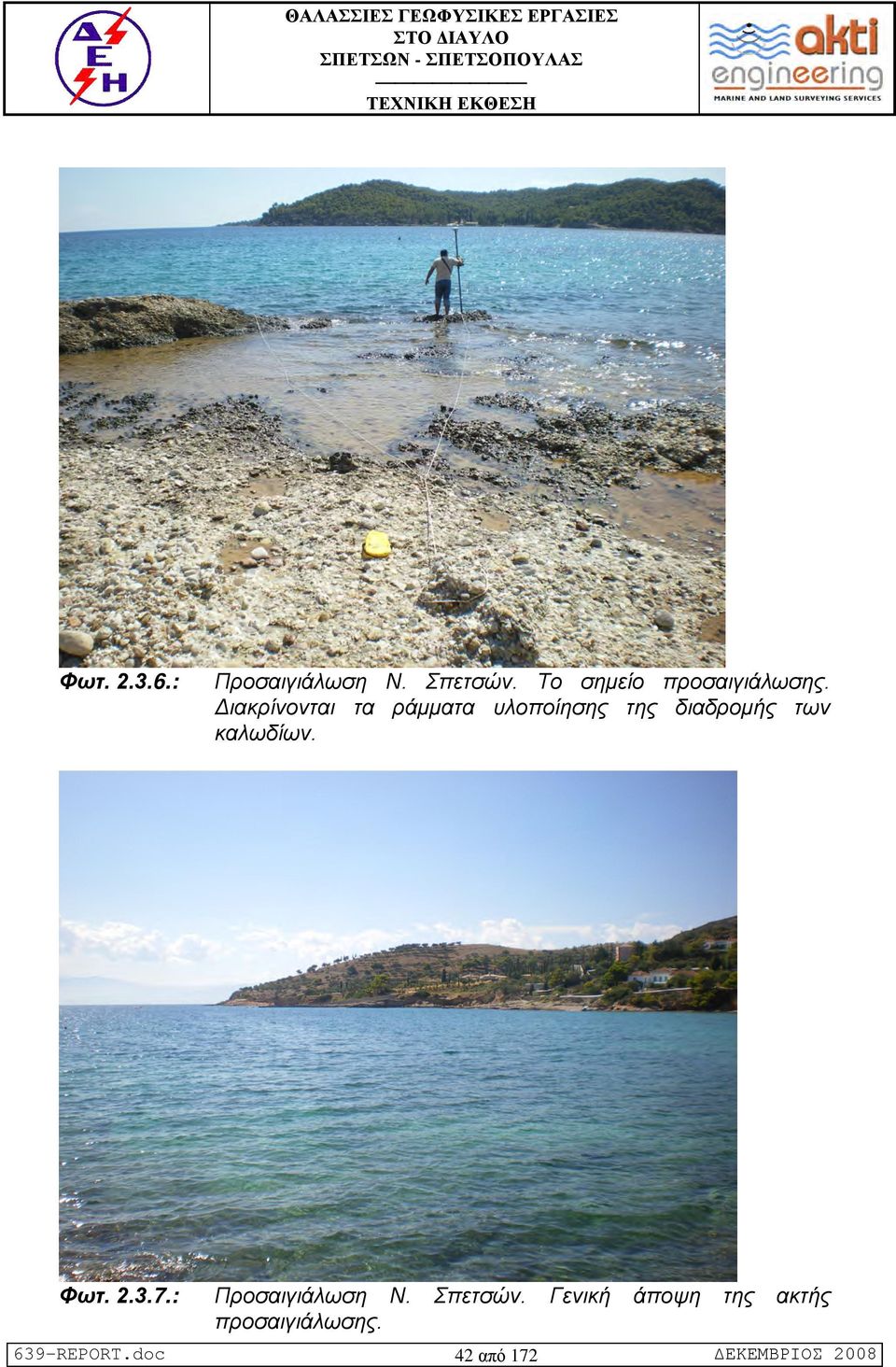

20 Φωτ : Προσαιγιάλωση Ν. Σπετσών. Το σημείο προσαιγιάλωσης. Διακρίνονται τα ράμματα υλοποίησης της διαδρομής των καλωδίων. Φωτ : Προσαιγιάλωση Ν. Σπετσών. Γενική άποψη της ακτής προσαιγιάλωσης. 639-REPORT.doc 42 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

21 ΜΟΡΦΟΛΟΓΙΑ ΠΑΡΑΚΤΙΑΣ ΠΕΡΙΟΧΗΣ ΠΡΟΣΑΙΓΙΑΛΩΣΗΣ (Σχετικά σχέδια: HD ) Η περιοχή στη θέση προσαιγιάλωσης που επιλέχτηκε είναι βραχώδης αλλά παρουσιάζει την πιο ομαλή μορφολογία στο χερσαίο αλλά και το ύφαλο τμήμα της σχετικά με τον περιβάλλοντα χώρο που την κατέστησαν την πιο κατάλληλη για την επιλογή της. Δυτικά του σημείου προσαιγιάλωσης και σε απόσταση 100m υπάρχει η προβλήτα πρόσδεσης της θαλαμηγού ιδιοκτησίας της εφοπλιστικής οικογένειας Λαιμού. Η κοινόχρηστη ακτή μέχρι το μέτωπο των ιδιοκτησιών προς τα ανάντι έχει πλάτος περίπου 65m, ενώ το μήκος της πολυγωνικής εγκατάστασης του υπογείου καλωδίου, συμπεριλαμβανόμενου του Αιγιαλού, είναι 85m. Το τοπογραφικό διάγραμμα της περιοχής προσαιγιάλωσης της Ν. Σπετσών φαίνεται στο σχήμα και το σχέδιο HD REPORT.doc 43 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

22 ΜΟΝΟΠΑΤΙ ΝΑΥΔΕΤΟ ΚΛΙΜΑΚΑ: 1: m 639RF2411 ΑΜΜΟΥΔΙΑ ΕΝΕΡΓΕΙΑΚΟ ΚΑΛΩΔΙΟ ΣΠΕΤΣΕΣ - ΣΠΕΤΣΟΠΟΥΛΑ (ΕΝΕΡΓΟ) ΕΝΕΡΓΕΙΑΚΟ ΚΑΛΩΔΙΟ ΣΠΕΤΣΕΣ - ΣΠΕΤΣΟΠΟΥΛΑ (ΕΝΕΡΓΟ) ΡΕΜΜΑ LP-SP ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS2 SS1-1 ΠΡΟΒΛΗΤΑ SS2-1 ΜΟΝΟΠΑΤΙ ΚΑΘΟΡΙΣΜΕΝΗ ΟΡΙΟΓΡΑΜΜΗ ΑΙΓΙΑΛΟΥ & ΠΑΡΑΛΙΑΣ ΘΕΣΗ OPMOΣ KOYZOYNOY ΦΕΚ 861/Δ/ ΚΑΘΟΡΙΣΜΕΝΗ ΟΡΙΟΓΡΑΜΜΗ ΑΙΓΙΑΛΟΥ & ΠΑΡΑΛΙΑΣ ΘΕΣΗ OPMOΣ KOYZOYNOY ΦΕΚ 108/Δ/ ΚΥΒΟΛΙΘΟΣ ΑΛΥΣΙΔΑ ΚΥΒΟΛΙΘΟΣ ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS1 ΑΛΥΣΙΔΑ ΚΥΒΟΛΙΘΟΣ ΑΡ. ΕΓΓΡΑΦΟΥ.: ΑΝΑΘ.: 0 639RF2_4_1_1 ΗΜΕΡΟΜΗΝΙΑ: 10/12/2008 Σχέδιο : Προσαιγιάλωση Σπετσών. Τοπογραφικό Διάγραμμα. ΒΡΑΧΩΔΗΣ ΑΚΤΗ ΑΣΦΑΛΤΟΣ ΑΣΦΑΛΤΟΣ ΠΡΟΣ ΣΠΕΤΣΕΣ A4 297x210

23 ΜΟΡΦΟΛΟΓΙΑ ΠΥΘΜΕΝΑ ΠΡΟΣΑΙΓΙΑΛΩΣΗΣ (Σχετικά σχέδια: HD και HD ) Η παράκτια μορφολογία στην περιοχή της προσαιγιάλωσης χαρακτηρίζεται από την βραχώδη ακτή και από την βραχώδη είσοδό της στην θάλασσα (σχ ). Η μορφολογική αποτύπωση του πυθμένα στην περιοχή προσαιγιάλωσης προέκυψε με την λεπτομερή βυθομετρική και ηχογραφική αποτύπωση του πυθμένα με το MBES σε συνδυασμό με το σύστημα SSS imagery. Η απεικόνιση της μορφολογίας του πυθμένα παρουσιάζεται στα συνημμένα σχέδια και στο σχήμα που ακολουθεί. Από την συνδυαστική μελέτη των παραπάνω προκύπτει ότι: (α) (β) (γ) Κατά μήκος της όδευσης των καλωδίων, αμέσως μετά την ακτογραμμή όπου υπάρχει παράκτιος βραχώδης αναβαθμός, ο πυθμένας κατέρχεται βαθύτερα με κλίση περίπου 8.7? και έχει βραχώδη αλλά ομαλή επιφάνεια. Στην συνέχεια, από το βάθος των 4.0m προς τα βαθύτερα, μετά το όριο των βραχωδών σχηματισμών, αρχίζει η σταδιακή συσσώρευση ιζημάτων, ο πυθμένας έχει μικρή κλίση και παρατηρείται ομοιομορφία στην απεικόνισή του, με πλήρη κάλυψη από αμμώδη ιζήματα. Τα μοναδικά αντικείμενα που ξεχωρίζουν είναι η παρουσία κυβόλιθων αγκυροβολίας από τους οποίους οι δύο έχουν καδένα και το ένα από αυτά φέρει στην άκρη του ναύδετο. Οι κυβόλιθοι και τα ναύδετα έχουν εγκατασταθεί για την πρόσδεση της θαλαμηγού Λαιμού ή φιλικών τους σκαφών και εμπλέκονται άμεσα με τις διαδρομές των καλωδίων. 639-REPORT.doc 47 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

24 ΜΟΝΟΠΑΤΙ ΝΑΥΔΕΤΟ ΑΜΜΟΥΔΙΑ ΕΝΕΡΓΕΙΑΚΟ ΚΑΛΩΔΙΟ ΣΠΕΤΣΕΣ - ΣΠΕΤΣΟΠΟΥΛΑ (ΕΝΕΡΓΟ) ΕΝΕΡΓΕΙΑΚΟ ΚΑΛΩΔΙΟ ΣΠΕΤΣΕΣ - ΣΠΕΤΣΟΠΟΥΛΑ (ΕΝΕΡΓΟ) ΡΕΜΜΑ LP-SP ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS2 SS1-1 ΠΡΟΒΛΗΤΑ SS2-1 ΜΟΝΟΠΑΤΙ ΚΑΘΟΡΙΣΜΕΝΗ ΟΡΙΟΓΡΑΜΜΗ ΑΙΓΙΑΛΟΥ & ΠΑΡΑΛΙΑΣ ΘΕΣΗ OPMOΣ KOYZOYNOY ΦΕΚ 861/Δ/ ΚΑΘΟΡΙΣΜΕΝΗ ΟΡΙΟΓΡΑΜΜΗ ΑΙΓΙΑΛΟΥ & ΠΑΡΑΛΙΑΣ ΘΕΣΗ OPMOΣ KOYZOYNOY ΦΕΚ 108/Δ/ ΚΥΒΟΛΙΘΟΣ ΑΛΥΣΙΔΑ ΚΥΒΟΛΙΘΟΣ ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS1 ΑΛΥΣΙΔΑ ΚΥΒΟΛΙΘΟΣ ΚΛΙΜΑΚΑ: 1: m ΑΡ. ΕΓΓΡΑΦΟΥ.: ΑΝΑΘ.: 0 639RF2_3_2_1 ΗΜΕΡΟΜΗΝΙΑ: 10/12/2008 Σχέδιο : Προσαιγιάλωση Σπετσών. Βυθομετρικό Διάγραμμα. 639RF2321 ΒΡΑΧΩΔΗΣ ΑΚΤΗ ΑΣΦΑΛΤΟΣ ΑΣΦΑΛΤΟΣ ΠΡΟΣ ΣΠΕΤΣΕΣ A4 297x210

25 ΥΠΟΒΡΥΧΙΑ ΕΠΙΘΕΩΡΗΣΗ ΣΤΗΝ ΠΡΟΣΑΙΓΙΑΛΩΣΗ Εκτός από τις πληροφορίες, που προέκυψαν από τη μελέτη της βυθομετρίας στις ζώνη της προσαιγιάλωσης, ειδικά για το παράκτιο τμήμα της διαδρομής των καλωδίων μεταξύ της ισάλου και απόστασης όπου το Υ/Β καλώδιο σχεδιάζεται θα προστατευτεί με ταφή, συγκεντρώθηκαν επιπλέον πληροφορίες από την υποβρύχια επιθεώρηση του πυθμένα κατά μήκος της διαδρομής του. Οι πληροφορίες αυτές είναι κυρίως ποιοτικές, αφορούν τη μορφή και σύσταση του πυθμένα και παρουσιάζονται στη συνέχεια σε συνδυασμό με το φωτογραφικό αρχείο. Ένα βυθιζόμένο σχοινί οδηγός, βαθμονομημένο ανά 5m, και με τοποθετημένες πάνω του ταμπέλες ανά 100 m, απλώθηκε στον πυθμένα κατά μήκος του επιλεγμένου στο πεδίο άξονα προκειμένου να ορίσει την πορεία του καλωδίου. Η αρχή του βρίσκεται στο Σημείο Προσαιγιάλωσης και το σχοινί απλώθηκε κατά μήκος του άξονα από H/L AKTI-II χρησιμοποιώντας το σύστημα πλοήγησης DGPS ως τη Χ.Θ , στα 9.0m βάθος στον ανατολικό άξονα και ως τη Χ.Θ , στα 8.1m βάθος στον δυτικό άξονα. Με αναφορά το σχοινί οδηγό η επιθεώρηση του πυθμένα πραγματοποιήθηκε από τους δύτες κατά μήκος του άξονα του καλωδίου, όπως παρακάτω: Ψηφιακή βιντεοσκόπηση από τα 9.0 μέτρα βάθος, στην Χ.Θ στο Ανατολικό καλώδιο (SS1) και τα 8.1 μέτρα βάθος, στην Χ.Θ στο Δυτικό καλώδιο (SS2), έως το Σημείο Προσαιγιάλωσης (Χ.Θ ). Στο video φαίνεται ο πυθμένας κατά μήκος της πορείας του καλωδίου με αναφορά τις σημάνσεις του σχοινιού οδηγού. Οπτική περιγραφή της μορφολογίας και σύστασης του πυθμένα. Η περιγραφή του πυθμένα βασίζεται στη λεπτομερή γραπτή περιγραφή των δυτών πάνω σε υποβρύχιες πινακίδες και η οποία γίνεται με βάση τις σημάνσεις των χιλιομετρικών θέσεων πάνω στο σχοινί. 8 και 12 έλεγχοι διείσδυσης του πυθμένα, κατά μήκος του ανατολικού και δυτικού άξονα αντίστοιχα σε χαρακτηριστικά σημεία της διαδρομής. Η δυνατότητα ταφής του πυθμένα κατά μήκος της πορείας ελέγχεται με μετρήσεις της διείσδυσης, χρησιμοποιώντας μία δίμετρη ράβδο, βαθμονομημένη ανά δέκα εκατοστά. Η ράβδος οδηγείται στα υλικά του πυθμένα με υψηλή πίεση αέρα από φιάλη κατάδυσης. Τα αποτελέσματα της υποβρύχιας επιθεώρησης παρουσιάζονται στους πίνακε και , με αναφορά στα άλμπουμ των φωτογραφιών και , τα σχήματα και και το ψηφιακό video DVD. 639-REPORT.doc 51 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

26 ΣΠΕΤΣΕΣ - Υ/Β ΕΠΙΘΕΩΡΗΣΗ ΚΑΤΑ ΜΗΚΟΣ ΤΟΥ ΚΑΛΩΔΙΟΥ SS1 Πίνακας Βάθος Χ.Θ. Περιγραφή (m) (km+m) Αρχή της υποβρύχιας επιθεώρησης Ακτογραμμή Ομαλό πεδίο με ψιλή άμμο, χαμηλού ύψους ποσειδωνία και λίγη λάσπη. Στη Χ.Θ και 0.5m δυτικά του άξονα κυβόλιθος αγκυροβολίας (1Χ1Χ1) και καδένα ρεμέτζου. Δ.Ρ. Πλήρης στις Χ.Θ , 0+140, 0+100). Φωτ.: ως Ομαλό πεδίο ψιλής άμμου. Στη Χ.Θ ο άξονας τέμνει καδένα ρεμέτζου που εκτείνεται ανατολικά. Στη Χ.Θ και ένα μέτρο ανατολικά ηχητικό σήμα στον ανιχνευτή μετάλλων. Δ.Ρ. 2.0 ως 0.2m Φωτ.: Βραχώδης σχηματισμός καλύπτει την επιφάνεια του πυθμένα. Στη Χ.Θ ξεκινά το απότομο βραχώδες παράκτιο πρανές. Φωτ.: Ακτή αποτελούμενη από ομαλούς βραχώδεις σχηματισμούς. Φωτ.: REPORT.doc 52 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

27 Ph : Περιοχή λασπώδης με ψιλή άμμο και χαμηλή ποσειδωνία. (Χ.Θ d=8.7m) (SP-E 0+160_01) Ph : Ομαλό πεδίο ψιλής άμμου με χαμηλή ποσειδωνία. Δυτικά 0.5m του άξονα παρατηρείται μπλόκι (1Χ1Χ1) και αλυσίδα ρεμέτζου (Χ.Θ d=8.1m) (SP-E 0+140_02) 639-REPORT.doc 53 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

28 Ph : Ομαλό πεδίο ψιλής άμμου με χαμηλή ποσειδωνία. Φαίνεται η αλυσίδα του ρεμέτζου. (Χ.Θ d=8.1m) (SP-E 0+140_04) Ph : Ομαλό πεδίο ψιλής άμμου με χαμηλού ύψους ποσειδωνία. (Χ.Θ d=7.2m) (SP-E 0+100_01) 639-REPORT.doc 54 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

29 Ph : Ομαλό πεδίο με ψιλή άμμο και χαμηλού ύψους ποσειδωνία. (Χ.Θ d=6.5m) (SP-E 0+100_01) Ph : Ομαλό πεδίο με άμμο. Ο άξονας τέμνει καδένα ρεμέτζου που εκτείνεται ανατολικά. (Χ.Θ d = 5.8m) (SP-E 0+085_02) 639-REPORT.doc 55 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

30 Ph : Ομαλό πεδίο με ψιλή άμμο και χαμηλού ύψους ποσειδωνία. (Χ.Θ d=1.4 m) (SP-E 0+060_01) Ph : Ομαλό πεδίο με ψιλή άμμο και χαμηλού ύψους ποσειδωνία. (Χ.Θ d=4.2m) (SP-E 0+050_01) 639-REPORT.doc 56 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

31 Ph : Τέλος ψιλής άμμου. Αρχή βραχώδους σχηματισμού. (Χ.Θ d=3.2m) (SP-E 0+030_01) Ph : Το απότομο παράκτιο βραχώδες πρανές. (Χ.Θ d=2.1m) (SP-E 0+015_02) 639-REPORT.doc 57 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

32 Ph : Η βραχώδης ακτή. (Χ.Θ d=0.0m) (SP-E 0+005_03) Ph : Η βραχώδης ακτή. (Χ.Θ d=0.0m) (SP-E 0+000_02) 639-REPORT.doc 58 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

33 Ν. ΣΠΕΤΣΕΣ ΒΑΘΟΣ [m] ΧΙΛΙΟΜΕΤΡΙΚΗ ΘΕΣΗ ΣΗΜΕΙΑ ΘΛΑΣΗΣ ΔΙΕΙΣΔΥΣΗ ΡΑΒΔΟΥ [m] ΚΛΙΜΑΚΑ ΟΡΙΖΟΝΤΙΑ 1:2000 ΚΑΤΑΚΟΡΥΦΗ 1: RF m ΑΡ. ΕΓΓΡΑΦΟΥ: 639_RF2_3_3_ m ΑΝΑΘ.: 0 ΗΜΕΡΟΜΗΝΙΑ: 10/12/2008 LP-SP SS1-1 Σχήμα : Προσαιγιάλωση Ν. Σπετσών. Μηκοτομή όδευσης Υ/Β καλωδίου SS1 (δυτικό) Διείσδυση δοκιμαστικής ράβδου. A4 297x210

34 ΣΠΕΤΣΕΣ - Υ/Β ΕΠΙΘΕΩΡΗΣΗ ΚΑΤΑ ΜΗΚΟΣ ΤΟΥ ΚΑΛΩΔΙΟΥ SS2 Πίνακας Βάθος Χ.Θ. Περιγραφή (m) (km+m) Αρχή της υποβρύχιας επιθεώρησης Ομαλό πεδίο με ψιλή άμμο και λίγη λάσπη. Στη Χ.Θ ομαλός πυθμένας από αμμώδη ιζήματα που καλύπτουν σκληρό υπόβαθρο). Δ.Ρ. Πλήρης (2.00μ). Φωτ.: Ομαλός πυθμένας από αμμώδη ιζήματα που καλύπτουν σκληρό υπόβαθρο. Στη Χ.Θ μπλόκι 1Χ1Χ1 5m δυτικά του άξονα. Στη Χ.Θ ο άξονας τέμνει καδένα ρεμέτζου. Δ.Ρ m Φωτ.: Μικρού πάχους αμμώδη ιζήματα καλύπτουν βραχώδες υπόβαθρο. Δυτικά του άξονα βραχώδης σχηματισμός προεκβάλει στην επιφάνεια του πυθμένα. Στη Χ.Θ , ο άξονας διέρχεται 1m ανατολικά βραχώδους σχηματισμού. Δ.Ρ m Φωτ.: Βραχώδης σχηματισμός καλύπτει την επιφάνεια του πυθμένα. Στη Χ.Θ ξεκινά το απότομο βραχώδες παράκτιο πρανές. Φωτ.: Ακτογραμμή Παραλία καλυμμένη από ομαλούς βραχώδεις σχηματισμούς. 639-REPORT.doc 61 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

35 Ph : Ομαλό πεδίο με ψιλή άμμο και λίγη λάσπη. (Χ.Θ d=8.1m) (SP-W 0+150_02) Ph : Ψιλή άμμος με χαμηλού ύψους ποσειδωνία. (Χ.Θ d=6.4m) (SP-W 0+110_01) 639-REPORT.doc 62 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

36 Ph : Ψιλή άμμος με χαμηλού ύψους ποσειδωνία. Δυτικά ο άξονας συναντά μπλόκι με διαστάσεις 1Χ1Χ1 m. (Χ.Θ d=5.9m) (SP-W 0+100_02) Ph : Ο άξονας τέμνει καδένα ρεμέτζου. (Χ.Θ d=5.8m) (SP-W 0+098_01) 639-REPORT.doc 63 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

37 Ph : Ομαλό πεδίο με ψιλή άμμο και χαμηλού ύψους ποσειδωνία. (Χ.Θ d=5.5m) (SP-W 0+090_01) Ph : Ομαλό πεδίο με άμμο. Παραπλεύρως μικρού πάχους αμμώδη ιζήματα καλύπτουν βραχώδες υπόβαθρο. (Χ.Θ d=4.5m) (SP-W 0+070_01) 639-REPORT.doc 64 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

38 Ph : Ο άξονας διέρχεται 1m ανατολικά τους βραχώδους σχηματισμού. (Χ.Θ d=3.9 m) (SP-W 0+060_01) Ph : Ομαλό πεδίο άμμου. Δυτικά ο βραχώδης σχηματισμός αποκλίνει. (Χ.Θ d=3.5m) (SP 0+050_01) 639-REPORT.doc 65 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

39 Ph : Τέλος ψιλής άμμου. Αρχή βραχώδους σχηματισμού. (Χ.Θ d=2.7m) (SP-W 0+030_01) Ph : Το υποθαλάσσιο απότομο βραχώδες παράκτιο πρανές. (Χ.Θ d=2.0m) (SP-W 0+015_02) 639-REPORT.doc 66 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

40 Ph : Η ομαλή βραχώδης ακτή. (Χ.Θ d=0.5m) (SP 0+005_01) Ph : Η βραχώδης ακτή και το χερσαίο παράκτιο πρανές. (SP-W 0+000_02) 639-REPORT.doc 67 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

41 Ν. ΣΠΕΤΣΕΣ ΒΑΘΟΣ [m] ΧΙΛΙΟΜΕΤΡΙΚΗ ΘΕΣΗ ΣΗΜΕΙΑ ΘΛΑΣΗΣ ΔΙΕΙΣΔΥΣΗ ΡΑΒΔΟΥ [m] ΚΛΙΜΑΚΑ ΟΡΙΖΟΝΤΙΑ 1:2000 ΚΑΤΑΚΟΡΥΦΗ 1: RF m ΑΡ. ΕΓΓΡΑΦΟΥ: 639_RF2_3_3_ m ΑΝΑΘ.: 0 ΗΜΕΡΟΜΗΝΙΑ: 10/12/2008 LP-SP SS2-1 Σχήμα : Προσαιγιάλωση Ν. Σπετσών. Μηκοτομή όδευσης Υ/Β καλωδίου SS2 (ανατολικό) Διείσδυση δοκιμαστικής ράβδου. A4 297x210

42 ΥΠΟΒΡΥΧΙΑ ΕΡΕΥΝΑ ΓΙΑ ΤΟΝ ΕΝΤΟΠΙΣΜΟ ΜΕΤΑΛΛΙΚΩΝ ΑΝΤΙΚΕΙΜΕΝΩΝ Από την έρευνα της ζώνης στο παράκτιο τμήμα της όδευσης των Υ/Β καλωδίων, από την ακτογραμμή έως και 100μ από την ακτή που ερευνήθηκε με τον Υ/Β ανιχνευτή μετάλλων, προέκυψαν τα εξής: 1. Δεν εντοπίστηκαν μεταλλικά αντικείμενα τα οποία έχουν σχέση με πολεμικό υλικό (νάρκες, βλήματα, κ.λ.π.). 2. Στην επιφάνεια του πυθμένα, ή και καλυμμένα από τα αμμώδη ιζήματα ανιχνεύτηκαν και αναγνωρίστηκαν μεταλλικά κουτιά από κονσέρβες και απορρίμματα. 639-REPORT.doc 71 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

43 2.4. ΠΡΟΣΑΙΓΙΑΛΩΣΗ Ν. ΣΠΕΤΣΟΠΟΥΛΑΣ Σαν θέση προσαιγιάλωσης στην Ν. Σπετσοπούλας επιλέχτηκε από τους υπευθύνους της ΔΕΗ και την ιδιοκτησία του νησιού η θέση όπου προσαιγιαλώνονται τα υπάρχοντα ενεργειακά καλώδια που ηλεκτροδοτούν το νησί (φωτ ). Η θέση προσαιγιάλωσης είναι βραχώδης και βρίσκεται στην εξωτερική πλευρά του κυματοθραύστη προστασίας του μικρού λιμανιού του νησιού. Η όδευση του χερσαίου καλωδίου μετά το σημείο προσαιγιάλωσης, αφού διασχίσει τη ζώνη του Αιγιαλού συνδέεται μέσω υπάρχοντα χωματόδρομου με το παραλιακό τσιμεντόδρομο του νησιού και στη συνέχεια οδεύει προς το κτίριο των μετασχηματιστών. Στην περιοχή προσαιγιάλωσης όπως και σε όλο το νησί είναι καθορισμένες οι γραμμές Αιγιαλού και Παραλίας με το ΦΕΚ 234Δ/ Φωτ : Ν. Σπετσοπούλα. Γενική άποψη της βόρειας ακτής της. 639-REPORT.doc 73 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

44 Φωτ : Ν. Σπετσοπούλα. Γενική άποψη του λιμανιού του νησιού. ΣΗΜΕΙΟ ΠΡΟΣΑΙΓΙΑΛΩΣΗΣ ΣΤΗ Ν. ΣΠΕΤΣΟΠΟΥΛΑ Φωτ : Προσαιγιάλωση Ν. Σπετσοπούλας. Γενική άποψη της περιοχής προσαιγιάλωσης. 639-REPORT.doc 74 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

45 Φωτ : Προσαιγιάλωση Ν. Σπετσοπούλας. Λεπτομέρεια της περιοχής προσαιγιάλωσης. ΣΗΜΕΙΟ ΠΡΟΣΑΙΓΙΑΛΩΣΗΣ Φωτ : Προσαιγιάλωση Ν. Σπετσοπούλας. Το σημείο προσαιγιάλωσης και ο κυματοθραύστης. 639-REPORT.doc 75 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

46 ΣΗΜΕΙΟ ΠΡΟΣΑΙΓΙΑΛΩΣΗΣ Φωτ : Προσαιγιάλωση Ν. Σπετσοπούλας. Το σημείο προσαιγιάλωσης και ο κυματοθραύστης. Φωτ : Προσαιγιάλωση Ν. Σπετσοπούλας. Το σημείο προσαιγιάλωσης. Διακρίνονται τα υπάρχοντα καλώδια. 639-REPORT.doc 76 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

47 Φωτ : Προσαιγιάλωση Ν. Σπετσοπούλας. Η τάφρος προστασίας των υπαρχόντων καλωδίων. Φωτ : Προσαιγιάλωση Ν. Σπετσοπούλας. Το σημείο προσαιγιάλωσης, ο κυματοθραύστης και η πινακίδα απαγόρευσης αγκυροβολίας. 639-REPORT.doc 77 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

48 ΜΟΡΦΟΛΟΓΙΑ ΠΑΡΑΚΤΙΑΣ ΠΕΡΙΟΧΗΣ Η παράκτια περιοχή στην Β πλευρά της Ν. Σπετσοπούλας όπου βρίσκεται το σημείο προσαιγιάλωσης έχει μορφολογία πλαγιάς που καταλήγει σε βραχώδη ακτή. Η ακτογραμμή διαμορφώνεται από βραχώδεις σχηματισμούς με σχετικά μικρή κλίση που στην περιοχή προσαιγιάλωσης έχουν πλάτος που κυμαίνεται από 7.0 έως 15.0m (φωτ ). Μετά την στέψη της βραχώδους ακτής υπάρχει παράκτιο πρανές από στρώματα χαλαρών ιζημάτων η και επιφανειακά εκτεθειμένων βραχωδών σχηματισμών και το οποίο είναι κατάφυτο από πεύκα και άλλους θάμνους. Το πρανές αυτό διακόπτεται από έναν υφιστάμενο παραλιακό δρόμο με τσιμεντένιο οδόστρωμα. Το τοπογραφικό διάγραμμα της περιοχής προσαιγιάλωσης στην Σπετσοπούλα φαίνεται στο σχήμα και το σχέδιο HD ΣΗΜΕΙΟ ΠΡΟΣΑΙΓΙΑΛΩΣΗΣ ΣΤΗ Ν. ΣΠΕΤΣΟΠΟΥΛΑ Φωτ : Προσαιγιάλωση της Ν. Σπετσοπούλας. Γενική άποψη της ακτής προσαιγιάλωσης. 639-REPORT.doc 78 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

49 ΑΓΩΓΟΣ ΝΕΡΟΥ ΧΩΜΑΤΟΔΡΟΜΟΣ ΒΡΑΧΩΔΗΣ ΑΚΤΗ ΔΡΟΜΟΣ ΑΠΟ ΣΚΥΡΟΔΕΜΑ ΠΡΟΒΛΗΤΑ ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS1 ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS2 ΒΡΑΧΩΔΗΣ ΑΚΤΗ LP-SPL ΛΙΘΟΡΡΙΠΗ SS1-2 ΚΑΘΟΡΙΣΜΕΝΗ ΟΡΙΟΓΡΑΜΜΗ ΑΙΓΙΑΛΟΥ & ΠΑΡΑΛΙΑΣ ΘΕΣΗ ΝΗΣΟΣ ΣΠΕΤΣΟΠΟΥΛΑ ΦΕΚ 234/Δ/ ΚΛΙΜΑΚΑ: 1: m ΑΡ. ΕΓΓΡΑΦΟΥ.: ΑΝΑΘ.: 0 639RF2_4_1_1 ΗΜΕΡΟΜΗΝΙΑ: 10/12/2008 Σχέδιο : Προσαιγιάλωση Σπετσοπούλας. Τοπογραφικό Διάγραμμα. 639RF2411 ΕΝΕΡΓΕΙΑΚΟ ΚΑΛΩΔΙΟ ΣΠΕΤΣΕΣ - ΣΠΕΤΣΟΠΟΥΛΑ (ΕΝΕΡΓΟ) ΕΝΕΡΓΕΙΑΚΟ ΚΑΛΩΔΙΟ ΣΠΕΤΣΕΣ - ΣΠΕΤΣΟΠΟΥΛΑ (ΕΝΕΡΓΟ) ΠΡΟΒΛΗΤΑ ΠΡΟΒΛΗΤΑ ΠΡΟΒΛΗΤΑ A4 297x210

50 ΜΟΡΦΟΛΟΓΙΑ ΠΥΘΜΕΝΑ ΤΗΣ ΠΡΟΣΑΙΓΙΑΛΩΣΗΣ Η παράκτια μορφολογία του νησιού, στην περιοχή της ζεύξης, χαρακτηρίζεται από την βραχώδη ακτογραμμή που είναι η κατάληξη της απότομης μορφολογίας του κατάφυτου από πεύκα νησιού (σχ ). Η μορφολογική αποτύπωση του πυθμένα στην περιοχή προσαιγιάλωσης προέκυψε με την λεπτομερή βυθομετρική και ηχογραφική αποτύπωση του πυθμένα με το MBES σε συνδυασμό με το σύστημα SSS imagery. Η απεικόνιση της μορφολογίας του πυθμένα παρουσιάζεται στα συνημμένα σχέδια και το σχήμα Από την συνδυαστική μελέτη των παραπάνω προκύπτει ότι: (α) Η βραχώδης ακτή μετά την ίσαλο κατέρχεται με μεγάλη κλίση στο βάθος των 4-5m σε απόσταση περίπου 15m και στη συνέχεια σταδιακά η κλίση μειώνεται μέχρι το βάθος των 7m όπου ο πυθμένας γίνεται επίπεδος. (β) Σε 100m από το σημείο προσαιγιάλωσης και βάθος 13m περίπου οι οδεύσεις και των δύο καλωδίων εισέρχονται σε εκτεταμένο και μεγάλης πυκνότητας πεδίο ποσειδωνίας 639-REPORT.doc 81 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

51 ΒΡΑΧΩΔΗΣ ΑΚΤΗ ΠΡΟΒΛΗΤΑ ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS2 ΟΔΕΥΣΗ ΚΑΛΩΔΙΟΥ SS1 ΒΡΑΧΩΔΗΣ ΑΚΤΗ LP-SPL ΕΝΕΡΓΕΙΑΚΟ ΚΑΛΩΔΙΟ ΠΕΤΣΕΣ - ΣΠΕΤΣΟΠΟΥΛΑ (ΕΝΕΡΓΟ) ΛΙΘΟΡΡΙΠΗ ΕΝΕΡΓΕΙΑΚΟ ΚΑΛΩΔΙΟ ΣΠΕΤΣΕΣ - ΣΠΕΤΣΟΠΟΥΛΑ (ΕΝΕΡΓΟ) SS2-2 SS1-2 ΚΛΙΜΑΚΑ: 1: m 639RF2421 ΑΡ. ΕΓΓΡΑΦΟΥ.: ΑΝΑΘ.: 0 639RF2_4_2_1 ΗΜΕΡΟΜΗΝΙΑ: 10/12/2008 Σχέδιο : Προσαιγιάλωση Σπετσοπούλας. Βυθομετρικό Διάγραμμα. ΠΡΟΒΛΗΤΑ ΠΡΟΒΛΗΤΑ A4 297x210

52 ΥΠΟΒΡΥΧΙΑ ΕΠΙΘΕΩΡΗΣΗ ΣΤΗΝ ΠΡΟΣΑΙΓΙΑΛΩΣΗ Εκτός από τις πληροφορίες, που προέκυψαν από τη μελέτη της βυθομετρίας στις ζώνη της προσαιγιάλωσης, ειδικά για το παράκτιο τμήμα της διαδρομής των καλωδίων μεταξύ της ισάλου και απόστασης όπου το Υ/Β καλώδιο σχεδιάζεται θα προστατευτεί με ταφή, συγκεντρώθηκαν επιπλέον πληροφορίες από την υποβρύχια επιθεώρηση του πυθμένα κατά μήκος της διαδρομής του. Οι πληροφορίες αυτές είναι κυρίως ποιοτικές, αφορούν τη μορφή και σύσταση του πυθμένα και παρουσιάζονται στη συνέχεια σε συνδυασμό με το φωτογραφικό αρχείο. Ένα βυθιζόμένο σχοινί οδηγός, βαθμονομημένο ανά 5m, και με τοποθετημένες πάνω του ταμπέλες ανά 100 m, απλώθηκε στον πυθμένα κατά μήκος του επιλεγμένου στο πεδίο άξονα προκειμένου να ορίσει την πορεία του καλωδίου. Η αρχή του βρίσκεται στο Σημείο Προσαιγιάλωσης και το σχοινί απλώθηκε κατά μήκος του άξονα από H/L AKTI-II χρησιμοποιώντας το σύστημα πλοήγησης DGPS ως τη Χ.Θ , στα 11.0 m βάθος στον ανατολικό άξονα και ως τη Χ.Θ , στα 11.0m βάθος στον δυτικό άξονα. Με αναφορά το σχοινί οδηγό η επιθεώρηση του πυθμένα πραγματοποιήθηκε από τους δύτες κατά μήκος του άξονα του καλωδίου, όπως παρακάτω: Ψηφιακή βιντεοσκόπηση από τα 11.0 μέτρα βάθος, στην Χ.Θ στο Ανατολικό καλώδιο (SS1) και τα 11.0 μέτρα βάθος, στην Χ.Θ στο Δυτικό καλώδιο (SS2), έως το Σημείο Προσαιγιάλωσης (Χ.Θ ). Στο video φαίνεται ο πυθμένας κατά μήκος της πορείας του καλωδίου με αναφορά τις σημάνσεις του σχοινιού οδηγού. Οπτική περιγραφή της μορφολογίας και σύστασης του πυθμένα. Η περιγραφή του πυθμένα βασίζεται στη λεπτομερή γραπτή περιγραφή των δυτών πάνω σε υποβρύχιες πινακίδες και η οποία γίνεται με βάση τις σημάνσεις των χιλιομετρικών θέσεων πάνω στο σχοινί. 8 και 7 έλεγχοι διείσδυσης του πυθμένα, κατά μήκος του ανατολικού και δυτικού άξονα αντίστοιχα σε χαρακτηριστικά σημεία της διαδρομής. Η δυνατότητα ταφής του πυθμένα κατά μήκος της πορείας ελέγχεται με μετρήσεις της διείσδυσης, χρησιμοποιώντας μία δίμετρη ράβδο, βαθμονομημένη ανά δέκα εκατοστά. Η ράβδος οδηγείται στα υλικά του πυθμένα με υψηλή πίεση αέρα από φιάλη κατάδυσης. Τα αποτελέσματα της υποβρύχιας επιθεώρησης παρουσιάζονται στους πίνακε και , με αναφορά στα άλμπουμ των φωτογραφιών και , τα σχήματα και και το ψηφιακό video DVD. 639-REPORT.doc 85 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

53 ΣΠΕΤΣΟΠΟΥΛΑ - Υ/Β ΕΠΙΘΕΩΡΗΣΗ ΚΑΤΑ ΜΗΚΟΣ ΤΟΥ ΚΑΛΩΔΙΟΥ SS1 Πίνακας Βάθος Χ.Θ. Περιγραφή (m) (km+m) Αρχή της υποβρύχιας επιθεώρησης Ακτογραμμή Πεδίο μεγάλου πάχους ιζημάτων που καλύπτουν βραχώδες υπόβαθρο και στρώσεις με χαλίκια. Στη Χ.Θ και 10m ανατολικά του άξονα φυσικοί ογκόλιθοι του προσήνεμου κυματοθραύστη του λιμένα Σπετσοπούλας. Δ.Ρ. Πλήρης στη Χ.Θ Αλλού είναι στα 1.7m. Φωτ.: ως Πεδίο χοντρόκοκκης άμμου. Στη Χ.Θ και ανατολικά 7m το πόδι της λιθοριπής προσήνεμου κυματοθραύστη. Δέκα μέτρα ανατολικά μεγάλες πέτρες πιθανόν από απόρριψη. Στις Χ.Θ και υπάρχουν πέτρες μικρού μεγέθους. Στη Χ.Θ , ο άξονας συγκλίνει στη λιθαριπή του προσήνεμου κυματοθραύστη. Δ.Ρ. Πλήρης στη Χ.Θ και αλλού 1.6 ως 1.0m. Φωτ.: Αρχή εμφάνισης βραχώδους υποβάθρου στον πυθμένα και του βραχώδους πρανούς της ακτής. Στη Χ.Θ υπάρχει αποχή του βραχώδους πρανούς της ακτής. Φωτ.: Ακτή αποτελούμενη από ομαλούς βραχώδεις σχηματισμούς. Φωτ.: REPORT.doc 86 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

54 Ph : Μεγάλου πάχους αμμώδη ιζήματα καλύπτουν βραχώδες υπόβαθρο. Ανατολικά, στα 10m, πέτρες προσήνεμου κυματοθραύστη. (Χ.Θ d=10.6m) (SPL-E 0+120_02) Ph : Χοντρόκοκκη άμμος και μεγάλα χαλίκια. (Χ.Θ d=9.9m) (SPL-E 0+090_01) 639-REPORT.doc 87 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

55 Ph : Περιοχή με λατύπες και κροκάλες. Ανατολικά 10m, έξαρση με πέτρες πιθανόν από απόρριψη. (Χ.Θ d=8.9m) (SPL-E 0+080_01) Ph : Ανατολικά 7m πόδας λιθοριπής προσήνεμου κυματοθραύστη. (Χ.Θ d=8.9m) (SPL-E 0+080_02) 639-REPORT.doc 88 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

56 Ph : Κροκάλες με άμμο. (Χ.Θ d=7.7m) (SPL-E 0+060_01) Ph : Άμμος με πέτρες μικρού μεγέθους. (Χ.Θ d =7.1m) (SPL-E 0+050_01) 639-REPORT.doc 89 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

57 Ph : Άμμος με πέτρες μικρού μεγέθους. (Χ.Θ d=6.4 m) (SPL-E 0+040_01) Ph : Χοντρόκοκκη άμμος. Ο άξονας συγκλίνει στη λιθοριπή. (Χ.Θ d=6.1m) (SPL-E 0+030_02) 639-REPORT.doc 90 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

58 Ph : Αρχή εμφάνισης βραχώδους υποβάθρου και βραχώδους πρανούς της ακτής. (Χ.Θ d=5.7m) (SPL-E 0+025_01) Ph : Αποχή βραχώδους πρανούς της ακτής. (Χ.Θ d=4.8m) (SPL-E 0+018_01) 639-REPORT.doc 91 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

59 Ph : Η βραχώδης ακτή στο σημείο προσαιγιάλωσης. (Χ.Θ d=0.0m) (SPL-E 0+000_01) Ph : Η βραχώδης ακτή στο σημείο προσαιγιάλωσης. (Χ.Θ d=0.0m) (SPL-E 0+000_02) 639-REPORT.doc 92 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

60 639-REPORT.doc 94 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

61 ΣΠΕΤΣΟΠΟΥΛΑ - Υ/Β ΕΠΙΘΕΩΡΗΣΗ ΚΑΤΑ ΜΗΚΟΣ ΤΟΥ ΚΑΛΩΔΙΟΥ SS2 Πίνακας Βάθος Χ.Θ. Περιγραφή (m) (km+m) Αρχή της υποβρύχιας επιθεώρησης. Επί νησίδας ποσειδωνίας. Δ.Ρ. Πλήρης στη Χ.Θ Φωτ.: Τέλος νησίδας ποσειδωνίας. Αρχή ομαλού πεδίου χοντρόκοκκης άμμου. Στη Χ.Θ υπάρχει πυκνή περιεκτικότητα σε χαλίκια. Στα 10m δυτικά, παλαιό καλώδιο. Ανατολικά στα 10m όγκος μπαζών από απόρριψη. Στη Χ.Θ και 8m δυτικά ένα από τα παλαιά καλώδια. Στη Χ.Θ πεδίο με χαλίκια και κροκάλες. Στη Χ.Θ αρχή ομαλού πεδίου με άμμο και χαλίκια. Δ.Ρ. μηδενική στη Χ.Θ και αλλού 1.2 ως 1.4m. Φωτ.: Τέλος ομαλού πεδίου. Αρχή βραχώδους πρανούς ακτής. Στις Χ.Θ και Χ.Θ τα παλαιά καλώδια. Φωτ.: Ακτογραμμή Ακτή αποτελούμενη από ομαλούς βραχώδεις σχηματισμούς. 639-REPORT.doc 95 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

62 Ph : Επί νησίδας ποσειδωνίας. (Χ.Θ d=11.0m) (SPL-W 0+120_01) Ph : Τέλος νησίδας ποσειδωνίας. Αρχή ομαλού πεδίου άμμου. (Χ.Θ d=10.7m) (SPL-E 0+110_01) 639-REPORT.doc 96 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

63 Ph : Ομαλό πεδίο άμμου (Χ.Θ d=10,4m) (SPL-W 0+095_01) Ph : Πυκνή περιεκτικότητα σε χαλίκια. Αδυναμία διάτρησης. Ανατολικά 10m όγκος μπαζών από απόρριψη. (Χ.Θ d=8.4m) (SPL-W 0+070_001) 639-REPORT.doc 97 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

64 Ph : Πυκνή περιεκτικότητα σε χαλίκια. Αδυναμία διάτρησης. (Χ.Θ d=8.4m) (SPL-E 0+070_02) Ph : Πυκνή περιεκτικότητα σε χαλίκια. Αδυναμία διάτρησης. Δυτικά 10m παλιό καλώδιο. (Χ.Θ d=8.4m) (SPL-W 0+070_03) 639-REPORT.doc 98 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

65 Ph : Χοντρόκοκκη άμμος. Δυτικά 8m παλιό καλώδιο. (Χ.Θ d=7.2m) (SPL-W 0+050_01) Ph : Χοντρόκοκκη άμμος με χαλίκια. (Χ.Θ d=6.7m) (SPL-W 0+040_01) 639-REPORT.doc 99 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

66 Ph : Αρχή ομαλού πεδίου με άμμο και χαλίκια. (Χ.Θ d=6.3m) (SPL-W 0+030_01) Ph : Τέλος ομαλού πεδίου. Αρχή βραχώδους πρανούς ξηράς. (Χ.Θ d=4.3m) (SPL-W 0+015_01) 639-REPORT.doc 100 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

67 Ph : Το βραχώδες σημείο προσαιγιάλωσης. Διακρίνονται τα εγκατεστημένα καλώδια. (Χ.Θ d=0.6m) (SPW-E 0+006_01) Ph : Το βραχώδες σημείο προσαιγιάλωσης. Διακρίνονται τα εγκατεστημένα καλώδια σκεπασμένα με τσιμεντόσακους προστασίας. (Χ.Θ d=0.6m) (SPL-E 0+005_01) 639-REPORT.doc 101 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008

68 Ν. ΣΠΕΤΣΟΠΟΥΛΑ ΒΑΘΟΣ [m] ΧΙΛΙΟΜΕΤΡΙΚΗ ΘΕΣΗ ΣΗΜΕΙΑ ΘΛΑΣΗΣ ΔΙΕΙΣΔΥΣΗ ΡΑΒΔΟΥ [m] ΚΛΙΜΑΚΑ ΟΡΙΖΟΝΤΙΑ 1:2000 ΚΑΤΑΚΟΡΥΦΗ 1: RF m m LP-SPL ΑΡ. ΕΓΓΡΑΦΟΥ: 639_RF2_4_3_2 ΑΝΑΘ.: 0 ΗΜΕΡΟΜΗΝΙΑ: 10/12/2008 SS2-2 Σχήμα : Προσαιγιάλωση Ν. Σπετσοπούλας. Μηκοτομή όδευσης Υ/Β καλωδίου SS2 (ανατολικό) Διείσδυση δοκιμαστικής ράβδου. A4 297x210

69 ΥΠΟΒΡΥΧΙΑ ΕΡΕΥΝΑ ΓΙΑ ΤΟΝ ΕΝΤΟΠΙΣΜΟ ΜΕΤΑΛΛΙΚΩΝ ΑΝΤΙΚΕΙΜΕΝΩΝ Από την έρευνα της ζώνης στο τμήμα της όδευσης του άξονα των καλωδίων, από την ακτογραμμή μέχρι 120m από αυτήν που ερευνήθηκε με τον Υ/Β ανιχνευτή μετάλλων, προέκυψαν τα εξής: 1. Στην επιφάνεια του πυθμένα, εντός του πεδίου ποσειδωνίας ή και καλυμμένα από τα αμμώδη ιζήματα ανιχνεύτηκαν αντικείμενα με χαμηλή στάθμη σήματος τα οποία αναγνωρίστηκαν μεταλλικά απορρίμματα ή κουτιά από κονσέρβες. 2. Δεν εντοπίστηκαν μεγάλης μάζας μεταλλικά αντικείμενα ή αντικείμενα τα οποία να σχετίζονται με πολεμικό υλικό (νάρκες, βλήματα, κ.λ.π.). 639-REPORT.doc 105 από 172 ΔΕΚΕΜΒΡΙΟΣ 2008
