1 ΠΟΤΑΜΙΑ ΥΔΡΑΥΛΙΚΗ ΑΝΤΙΠΛΗΜΜΥΡΙΚΑ ΕΡΓΑ Ήπιες παρεμβάσεις

2 Ήπιες παρεμβάσεις Μη κατασκευαστικά μέτρα ανοιχτοί χώροι οριοθέτηση ρέματος ενημέρωση κοινού συστήματα έγκαιρης προειδοποίησης... Ήπια κατασκευαστικά μέτρα μικρή κλίμακα σπίτι βελτίωση ποιότητας νερού αποκεντρωμένη αντιμετώπιση vs. «κεντρική» διαχείριση

3 Εμπλεκόμενοι Κάτοικοι περιοχής Κράτος Τοπική διοίκηση δήμοι περιφέρειες Υπηρεσίες έκτακτης ανάγκης Πυροσβεστική Πολιτική Προστασία Στρατός Ασφαλιστικές εταιρείες

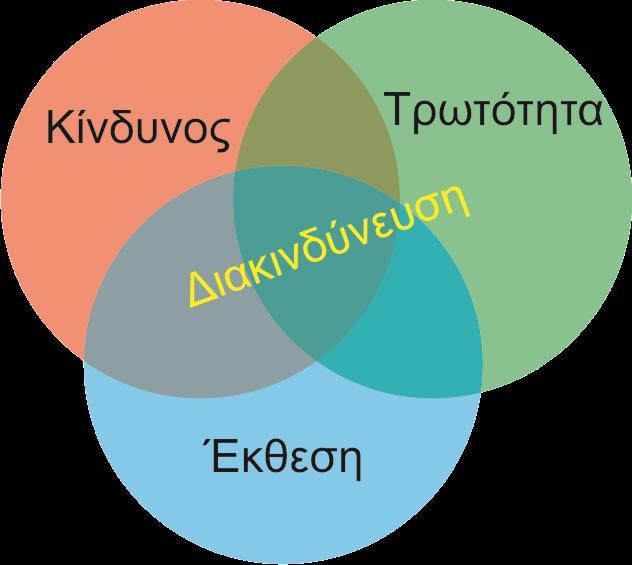

4 Έννοιες Κίνδυνος Hazard ο φυσικός κίνδυνος Έκθεση Exposure οικονομική αξία εκτεθειμένη στον κίνδυνο Τρωτότητα Vulnerability πόσο ευάλωτο είναι ένα σύστημα Διακινδύνευση Risk f(κίνδυνος, έκθεση, τρωτότητα)

Τρωτότητα Vulnerability πόσο ευάλωτο είναι ένα

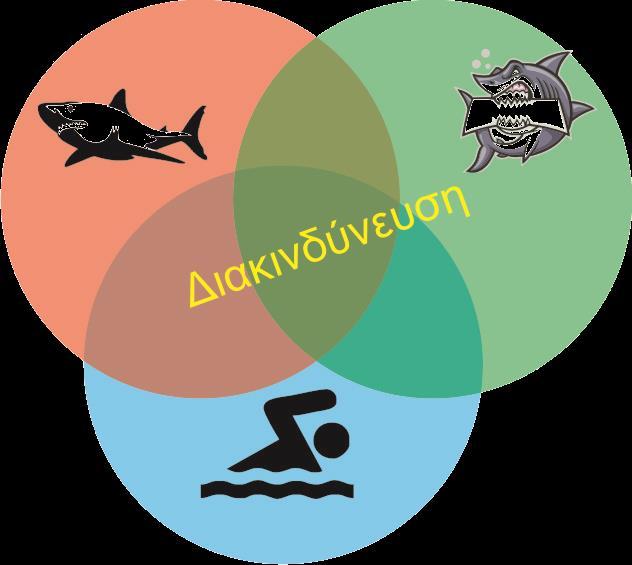

5 Έννοιες Κίνδυνος Hazard ο φυσικός κίνδυνος Έκθεση Exposure οικονομική αξία εκτεθειμένη στον κίνδυνο Τρωτότητα Vulnerability πόσο ευάλωτο είναι ένα σύστημα Διακινδύνευση Risk f(κίνδυνος, έκθεση, τρωτότητα)

6 Έννοιες Κίνδυνος Hazard ο φυσικός κίνδυνος Έκθεση Exposure οικονομική αξία εκτεθειμένη στον κίνδυνο Τρωτότητα Vulnerability πόσο ευάλωτο είναι ένα σύστημα Διακινδύνευση Risk f(κίνδυνος, έκθεση, τρωτότητα)

7 Πλημμύρες Κίνδυνος Hazard μέγιστα βάθη και ταχύτητες ροής Έκθεση Exposure η έκταση που πλήττεται Τρωτότητα Vulnerability το πόσο πλήττεται Διακινδύνευση Risk οικονομικό μέγεθος

8 Διακινδύνευση Εύρεση ενός κοινού μέτρου ποσοτικοποίηση των επιπτώσεων Αξιολόγηση επιπτώσεων μέτρα προστασίας Σύγκριση εναλλακτικών σεναρίων Στόχος μείωση διακινδύνευσης Κριτική ποσοτικοποιούνται όλες οι επιπτώσεις; η αποτύπωση σε οικονομικά μεγέθη είναι ένα κοινά αποδεκτό μέτρο;

9 Παράδειγμα Κίνδυνος τα βάθη ροής μετατρέπονται σε ποσοστό καταστροφής του εκάστοτε στοιχείου μέσω των καμπυλών καταστροφής Έκθεση ο αριθμός των στοιχείων που πλήττονται από την πλημμύρα Τρωτότητα οι οικονομικές επιπτώσεις της πλημμύρας Διακινδύνευση = Κίνδυνος x Έκθεση x Τρωτότητα

10 Καμπύλες καταστροφής Κατοικίες Εμπορικά καταστήματα Βιομηχανία Μεταφορές Υποδομές Γεωργία

11 Καμπύλες καταστροφής κατοικίες Huizinga, J., de Moel, H., Szewczyk, W. (2017). Global flood depth-damage functions. JRC Technical Reports.

12 Καμπύλες καταστροφής εμπορική χρήση Huizinga, J., de Moel, H., Szewczyk, W. (2017). Global flood depth-damage functions. JRC Technical Reports.

13 Καμπύλες καταστροφής βιομηχανική χρήση Huizinga, J., de Moel, H., Szewczyk, W. (2017). Global flood depth-damage functions. JRC Technical Reports.

14 Καμπύλες καταστροφής μεταφορές Huizinga, J., de Moel, H., Szewczyk, W. (2017). Global flood depth-damage functions. JRC Technical Reports.

15 Καμπύλες καταστροφής υποδομές Huizinga, J., de Moel, H., Szewczyk, W. (2017). Global flood depth-damage functions. JRC Technical Reports.

16 Έκθεση εμβαδόν σπιτιού m 2

17 Τρωτότητα Κατοικίες Εμπορική χρήση Βιομηχανική χρήση Μεταφορές Υποδομές Στοιχείο ( /m 2 ) Χρήση γης ( /m 2 ) Huizinga, J., de Moel, H., Szewczyk, W. (2017). Global flood depth-damage functions. JRC Technical Reports.

18 Διακινδύνευση κίνδυνος 1 exp = 44% έκθεση 120 m 2 τρωτότητα 767 /m 2 = διακινδύνευση 40500

19 «Πρόβλεψη» θυμάτων Δείκτης θνησιμότητας (Ολλανδία) exp( 1. ά ) ό ύ = 52 Ανάλυση Κόστους-Οφέλους Κριτική εγείρεται ηθικό ζήτημα υπολογίζεται το κόστος της ανθρώπινης ζωής με οικονομικά κριτήρια;

20 Πλημμυρικοί δείκτες Στόχος επικοινωνία με μη εξειδικευμένο ακροατήριο Τα φυσικά μεγέθη μετατρέπονται σε ποιοτικούς δείκτες χαμηλός/υψηλός κίνδυνος απεικόνιση κινδύνου με βάση την ανθρώπινη κλίμακα Κίνδυνος παράσυρσης άνθρωποι οχήματα

Δείκτης κινδύνου HR Δείκτης Κινδύνου (HR) Περιγραφή Ζώνης Χαρακτηρισμός Κινδύνου 0 ασφαλής (ξηρός πυθμένας) Κανένας 0-0.75 συνίσταται προσοχή Χαμηλός 0.75-1.

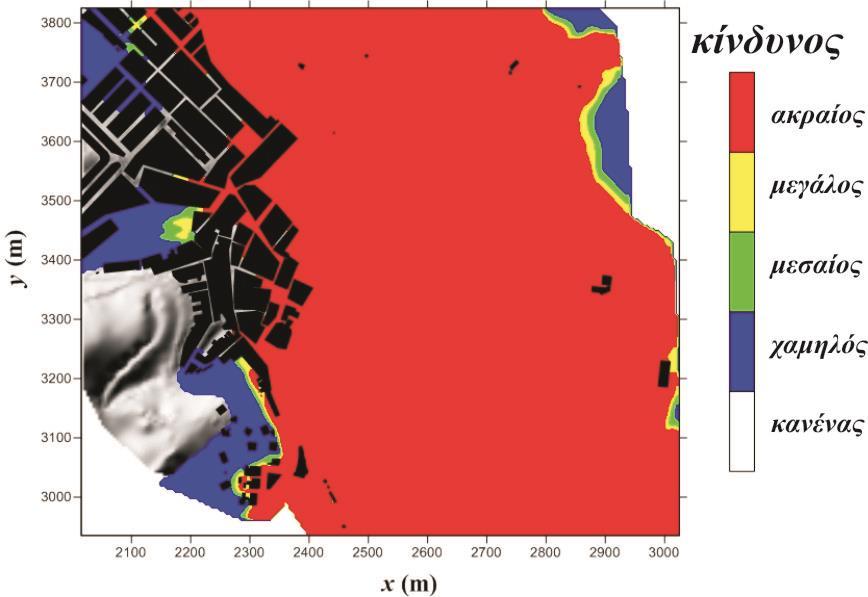

21 Δείκτης κινδύνου HR Δείκτης Κινδύνου (HR) Περιγραφή Ζώνης Χαρακτηρισμός Κινδύνου 0 ασφαλής (ξηρός πυθμένας) Κανένας συνίσταται προσοχή Χαμηλός κίνδυνος για τις πιο ευπαθείς πληθυσμιακές ομάδες Μεσαίος κίνδυνος για τις περισσότερες πληθυσμιακές ομάδες Μεγάλος 2.5 κίνδυνος για όλο τον πληθυσμό Ακραίος

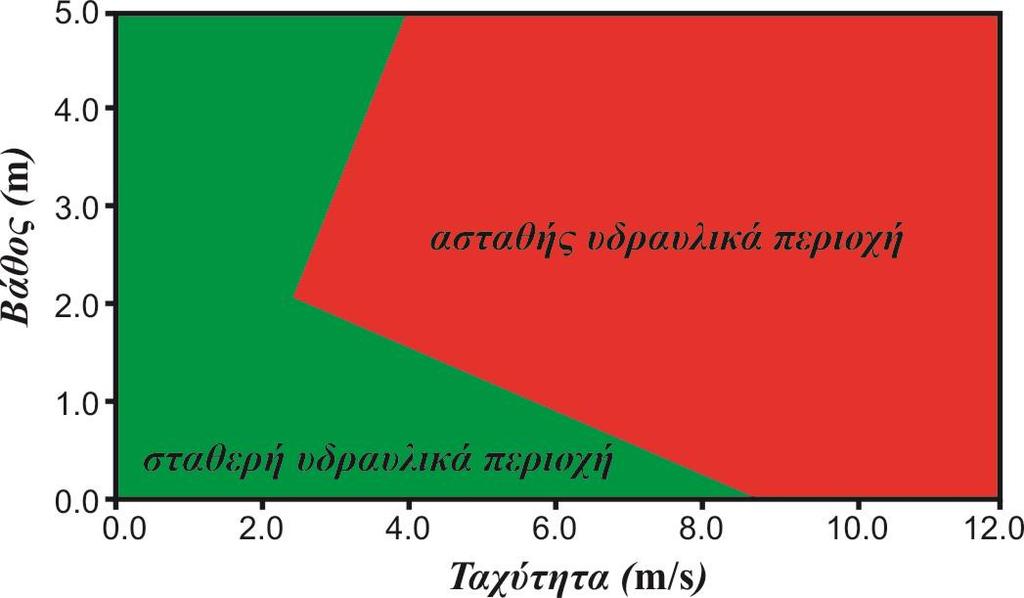

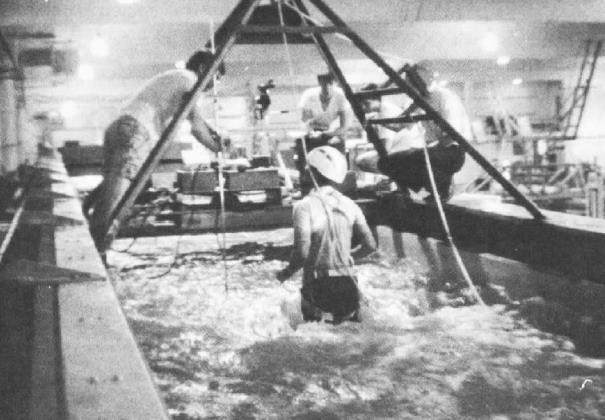

22 Παράσυρση ανθρώπου Vh > e βαρος ύψος γινόμενο: βάθος x ταχύτητα ροής Abt, S.R., Wittler, R.J., Taylor, A., Love, D.J. (1989). Human stability in high flood hazard zone. Water Resources Bulletin, 25(4),

23 Παράσυρση οχήματος

24 Μη κατασκευαστικά μέτρα ανοιχτοί χώροι Σε επίπεδο λεκάνης απορροής αύξηση διηθητικότητας εδάφους αύξηση βλάστησης μείωση συντελεστή απορροής μείωση απορροών Σε επίπεδο κοίτης μείωση επιπτώσεων πλημμύρας μείωση κινδύνου για θύματα

25 Μη κατασκευαστικά μέτρα ενημέρωση κοινού Γενικές αρχές προστασίας ατομική προστασία προστασία κατοικίας Σενάριο έκτακτης ανάγκης εκκένωση περιοχών χώροι συγκέντρωσης (flood shelters) Μείωση επιπτώσεων κυρίως μείωση των θυμάτων

26 Μη κατασκευαστικά μέτρα συστήματα έγκαιρης προειδοποίησης Ευρωπαϊκή Ένωση (COPERNICUS) Ηνωμένο Βασίλειο ΗΠΑ

27 Δομή συστήματος συστήματα έγκαιρης προειδοποίησης Πρόβλεψη/πρόγνωση συσχέτιση δεδομένων ολοκληρωμένη προσομοίωση Σύνδεση υπομοντέλων βροχόπτωση-απορροή ποτάμια κλίμακα αποχετευτικό δίκτυο... Συστήματα ad hoc

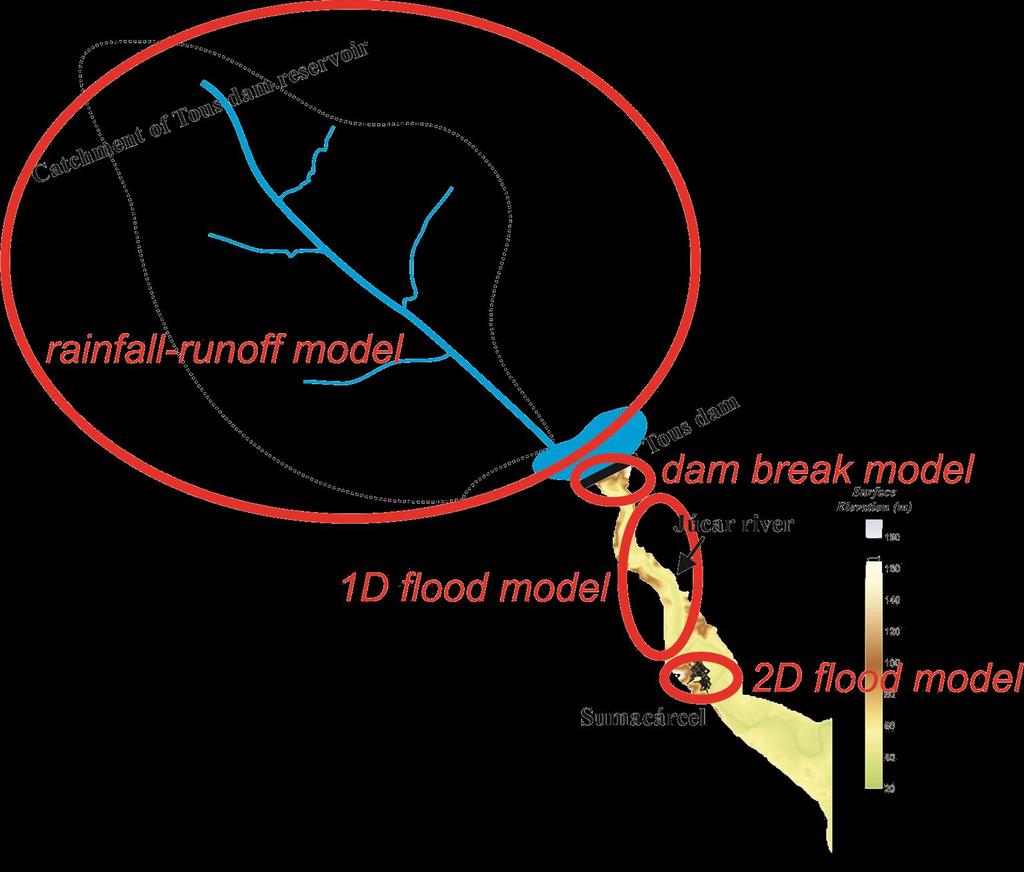

28 Σύνδεση υπομοντέλων συστήματα έγκαιρης προειδοποίησης

29 Αποτελέσματα μοντέλων συστήματα έγκαιρης προειδοποίησης Έγκυρα τα αποτελέσματα της πρόβλεψης πρέπει να είναι αξιόπιστα ιστορία του ψεύτη βοσκού! λεπτομερή κλίμακα Έγκαιρα real-time μείωση αξιοπιστίας μοντέλων αδρομερή κλίμακα μεγαλύτερη αξιοπιστία στα μεγάλα ποτάμια συστήματα

30 Δείκτες αξιολόγησης συστήματα έγκαιρης προειδοποίησης Probability of Detection PoD Hit Rate HR False Alarm Rate FAR Critical Success Index CSI

31 Ήπια κατασκευαστικά μέτρα Low Impact Development LID Water Sensitive Urban Design WSUD Sustainable Drainage Systems SUDS Best Management Practices BMP Stormwater Control Measures SCM Green Infrastructure GI

32 Ήπια κατασκευαστικά μέτρα Low Impact Development LID Water Sensitive Urban Design WSUD Sustainable Drainage Systems SUDS Best Management Practices BMP Stormwater Control Measures SCM Green Infrastructure GI

33 Στόχος

34 Στόχος

35 Πρακτικές Πράσινες στέγες Πορώδη πεζοδρόμια Πράσινες τάφροι Αποσύνδεση υδρορροών Δεξαμενές ανακούφισης/ανάσχεσης μικρή κλίμακα στέρνα συλλογής βρόχινου νερού μεγάλη κλίμακα επίπεδο γειτονιάς/συνοικίας

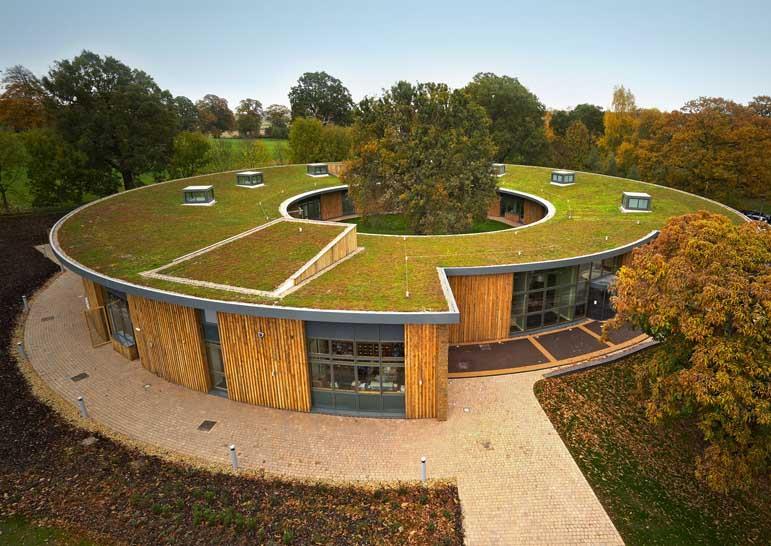

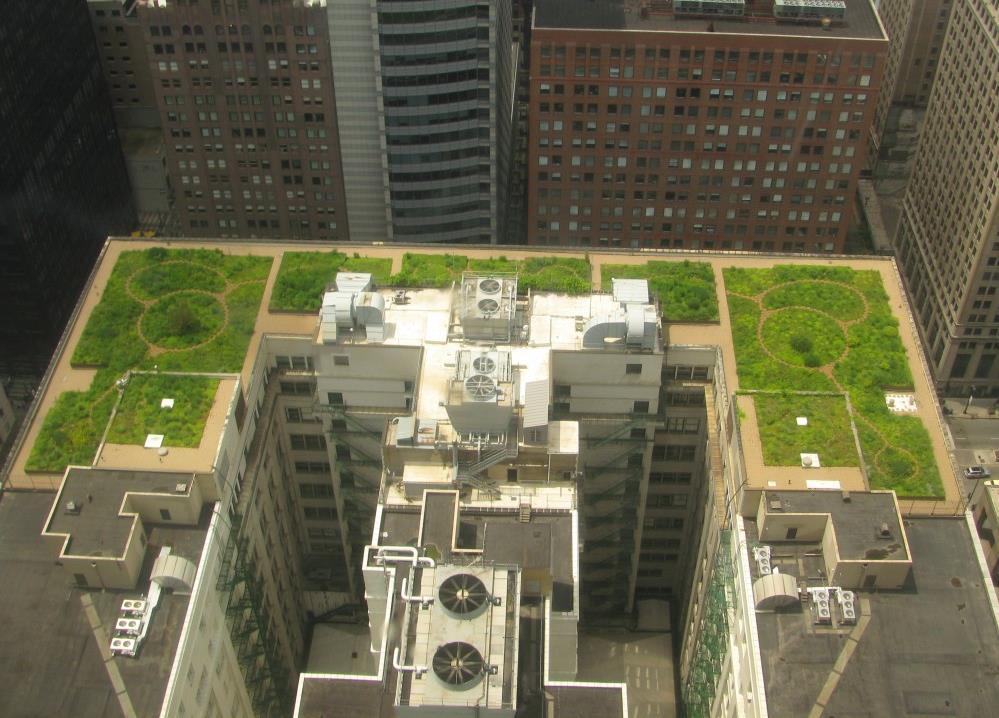

36 Πράσινες στέγες

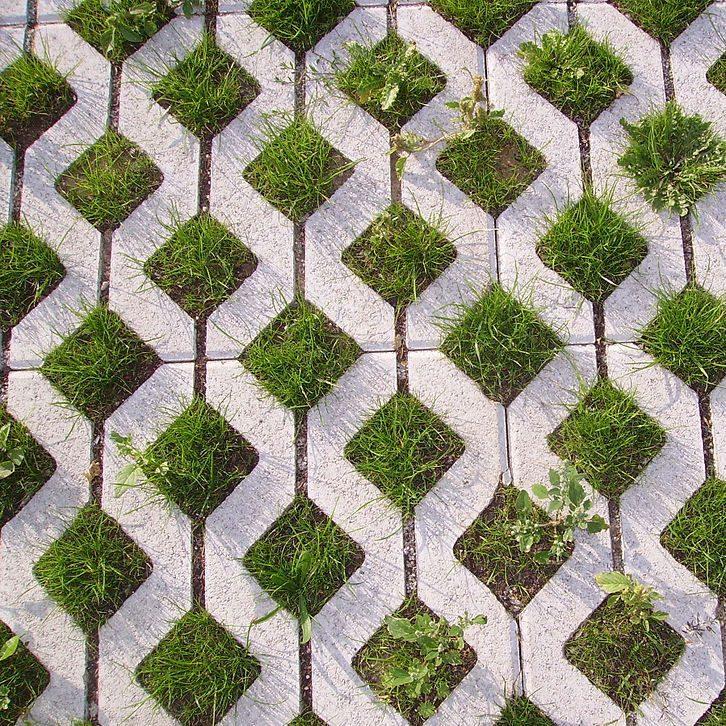

37 Πορώδη πεζοδρόμια

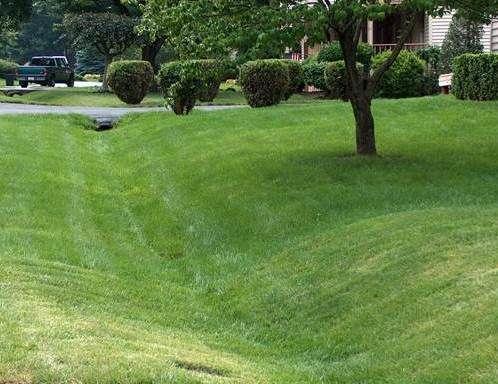

38 Πράσινες τάφροι

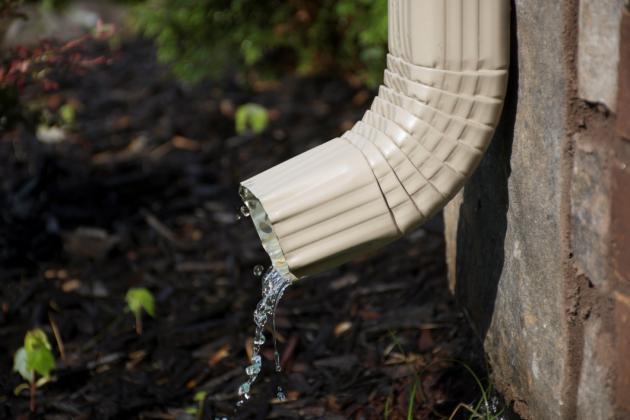

39 Αποσύνδεση υδρορροών

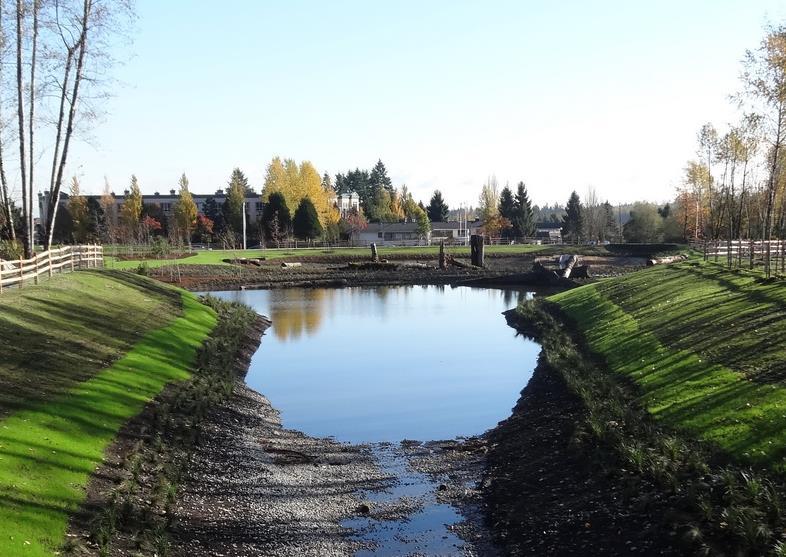

40 Δεξαμενές ανακούφισης

41 Η άλλη όψη Οι ήπιες παρεμβάσεις είναι όντως αποδοτικές όσον αφορά την αντιπλημμυρική θωράκιση; Η αποκεντρωμένη διαχείριση είναι αποτελεσματικότερη από τη συγκεντροποιημένη; Επαρκεί το κέρδος ως κριτήριο για την αντιπλημμυρική προστασία (ανάλυση κόστους-οφέλους); Τα οικονομικά μεγέθη (χρήματα) είναι ένα αποδεκτό μέτρο σύγκρισης διάφορων εναλλακτικών προτάσεων;

42 Κάποιες σκέψεις Οι πλημμύρες είναι ένα φαινόμενο πολλών διαστάσεων οικονομική/κοινωνική πολιτική πολεοδομική τεχνική Το κέρδος ίσως δεν είναι το καλύτερο κριτήριο όσον αφορά την αντιπλημμυρική θωράκιση επιλέξιμα έργα; Ορθολογικό μείγμα κλασικών κατασκευαστικών μέτρων και ήπιων παρεμβάσεων με γνώμονα τις κοινωνικές ανάγκες
