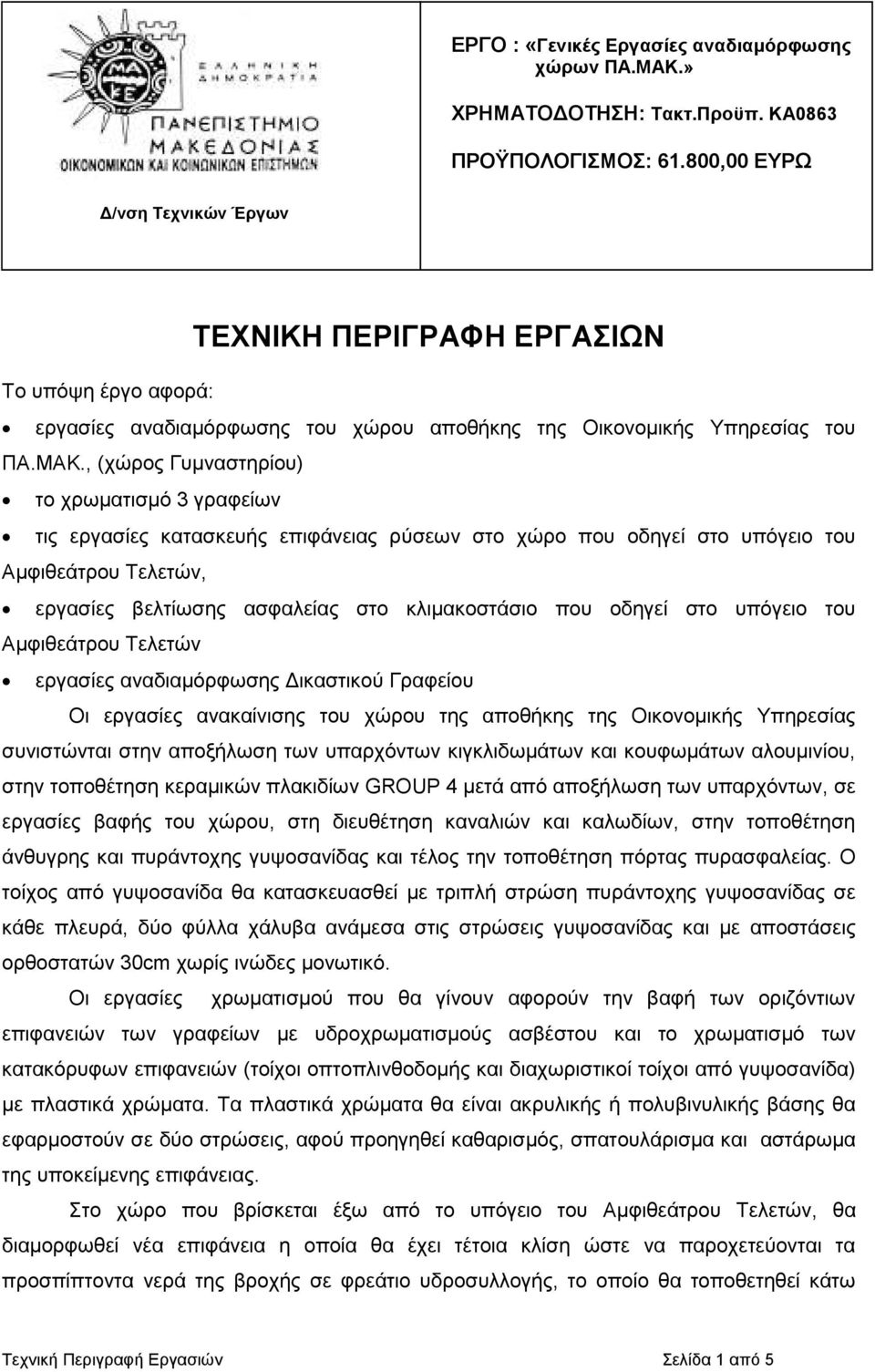

1 ΕΡΓΟ : «Γενικές Εργασίες αναδιαµόρφωσης χώρων ΠΑ.ΜΑΚ.» ΧΡΗΜΑΤΟ ΟΤΗΣΗ: Τακτ.Προϋπ. ΚΑ0863 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,00 ΕΥΡΩ /νση Τεχνικών Έργων ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ Το υπόψη έργο αφορά: εργασίες αναδιαµόρφωσης του χώρου αποθήκης της Οικονοµικής Υπηρεσίας του ΠΑ.ΜΑΚ., (χώρος Γυµναστηρίου) το χρωµατισµό 3 γραφείων τις εργασίες κατασκευής επιφάνειας ρύσεων στο χώρο που οδηγεί στο υπόγειο του Αµφιθεάτρου Τελετών, εργασίες βελτίωσης ασφαλείας στο κλιµακοστάσιο που οδηγεί στο υπόγειο του Αµφιθεάτρου Τελετών εργασίες αναδιαµόρφωσης ικαστικού Γραφείου Οι εργασίες ανακαίνισης του χώρου της αποθήκης της Οικονοµικής Υπηρεσίας συνιστώνται στην αποξήλωση των υπαρχόντων κιγκλιδωµάτων και κουφωµάτων αλουµινίου, στην τοποθέτηση κεραµικών πλακιδίων GROUP 4 µετά από αποξήλωση των υπαρχόντων, σε εργασίες βαφής του χώρου, στη διευθέτηση καναλιών και καλωδίων, στην τοποθέτηση άνθυγρης και πυράντοχης γυψοσανίδας και τέλος την τοποθέτηση πόρτας πυρασφαλείας. Ο τοίχος από γυψοσανίδα θα κατασκευασθεί µε τριπλή στρώση πυράντοχης γυψοσανίδας σε κάθε πλευρά, δύο φύλλα χάλυβα ανάµεσα στις στρώσεις γυψοσανίδας και µε αποστάσεις ορθοστατών 30cm χωρίς ινώδες µονωτικό. Οι εργασίες χρωµατισµού που θα γίνουν αφορούν την βαφή των οριζόντιων επιφανειών των γραφείων µε υδροχρωµατισµούς ασβέστου και το χρωµατισµό των κατακόρυφων επιφανειών (τοίχοι οπτοπλινθοδοµής και διαχωριστικοί τοίχοι από γυψοσανίδα) µε πλαστικά χρώµατα. Τα πλαστικά χρώµατα θα είναι ακρυλικής ή πολυβινυλικής βάσης θα εφαρµοστούν σε δύο στρώσεις, αφού προηγηθεί καθαρισµός, σπατουλάρισµα και αστάρωµα της υποκείµενης επιφάνειας. Στο χώρο που βρίσκεται έξω από το υπόγειο του Αµφιθεάτρου Τελετών, θα διαµορφωθεί νέα επιφάνεια η οποία θα έχει τέτοια κλίση ώστε να παροχετεύονται τα προσπίπτοντα νερά της βροχής σε φρεάτιο υδροσυλλογής, το οποίο θα τοποθετηθεί κάτω Τεχνική Περιγραφή Εργασιών Σελίδα 1 από 5

, (χώρος Γυµναστηρίου) το χρωµατισµό 3 γραφείων τις εργασίες κατασκευής επιφάνειας ρύσεων στο χώρο που οδηγεί στο υπόγειο του Αµφιθεάτρου Τελετών, εργασίες βελτίωσης ασφαλείας στο κλιµακοστάσιο που

2 από τη µεταλλική σκάλα. Θα προηγηθούν εργασίες αποµάκρυνσης των φυτικών σε βάθος έως 20 εκ., ενώ η διαµόρφωση του εδάφους θα γίνει µε ελαφριά κλίση και κάλυψη µε ελαφρώς οπλισµένο σκυρόδεµα ώστε όσα νερά πέφτουν, να κατευθύνονται κάτω από τη µεταλλική σκάλα που υπάρχει. Στο κατώτερο αυτό σηµείο, θα κατασκευαστεί ένα φρεάτιο 2,0 x 2,0 x 3,0m και εντός αυτού θα τοποθετηθούν δύο µόνιµες αντλίες 0,75ΗΡ. Επίσης το φάτνωµα δεξιά του υπόψην χώρου θα καλυφθεί µε τεχνητή επιχωµάτωση και αφού συµπυκνωθεί επαρκώς, θα καλυφθεί µε µια στρώση ελαφρού οπλισµένου σκυροδέµατος και µε πλακάκια. Επίσης θα γίνει επαναβαφή της µεταλλικής σκάλας καθώς και εργασίες αποκατάστασης ρωγµών σκυροδέµατος µε επισκευαστικό κονίαµα τσιµεντοειδούς βάσης ταχείας πήξης. Τέλος, στο διάδροµο του υπογείου του Αµφιθεάτρου Τελετών θα πραγµατοποιηθεί απόξεση της φθαρµένης τοιχοποιίας η οποία στη συνέχεια θα επαλειφθεί µε στεγανοποιητικό υλικό τσιµεντοειδούς βάσης (όπου χρειάζεται), όµοιο µε αυτό που χρησιµοποιείται για τη στεγανοποίηση δεξαµενών νερού (πισίνες) και αργότερα θα βαφεί. Επίσης, θα πραγµατοποιηθούν εργασίες στο κλιµακοστάσιο πίσω από την σκηνή του Αµφιθεάτρου Τελετών που θα περιλαµβάνουν: Την τοποθέτηση χειρολιστήρα, Την κατασκευή µεταλλικής πλατφόρµας στα σκαλοπάτια του κλιµακοστασίου πλάτος έως 50cm για αποθήκευση αντικειµένων, Την στερέωση µεταλλικής επίτοιχης σκάλας (χειρολιστήρες από µορφοσίδερο και πατήµατα από µπακλαβαδωτή ή κριθαρωτή λαµαρίνα πάχους 5mm) ή την τοποθέτηση 3 µεταλλικών πατηµάτων από µασίφ χάλυβα (µε τη χρήση χηµικών αγκυρίων και εποξικής κόλλας) επί του παραθύρου που βρίσκεται στο κλιµακοστάσιο καθόδου προς την αίθουσα κρουστών, Την τοποθέτηση φωτιστικών ασφαλείας (exit) και της αντίστοιχης σήµανσης στον ίδιο χώρο, Στο χώρο του ικαστικού Γραφείου θα γίνουν εργασίες αναδιαµόρφωσης του γραφείου. Πρόκειται να ενοποιηθεί µε τον παρακείµενο χώρο και θα διαχωρίζεται από την αίθουσα συνεδρίασης της Συγκλήτου µε διπλή γυψοσανίδα µε ηχοµόνωση από πλάκες πετροβάµβακα. Θα τοποθετηθεί προσωρινός τοίχος από απλή γυψοσανίδα για να µην υπάρχει επιβάρυνση του υπάρχοντος ικαστικού γραφείου µε σκόνη πριν καθαιρεθεί η υπάρχουσα τοιχοποιία από οπτοπλινθοδοµή. Επίσης, θα αποξηλωθεί το δάπεδο που υπάρχει τώρα, θα ελεγχθεί ενδεχόµενη ανισοσταθµία (και εφόσον υπάρχει θα τοποθετηθεί εξισορροπητική τσιµεντοκονία) και τέλος θα τοποθετηθεί νέο δάπεδο laminate (µε πλωτή τοποθέτηση επί αφρώδους υλικού πάχους 3mm) χρώµατος επιλογής της επίβλεψης. Τα δύο γραφεία που θα δηµιουργηθούν, θα διαχωρίζονται µε διπλό υαλοπίνακα τοποθετηµένο επί σκελετού αλουµινίου του οποίου το κάτω µέρος θα πληρωθεί µε πλάκες βακελίτη σε Τεχνική Περιγραφή Εργασιών Σελίδα 2 από 5

Στο κατώτερο αυτό σηµείο, θα κατασκευαστεί ένα φρεάτιο 2,0 x 2,0 x 3,0m και εντός αυτού θα τοποθετηθούν δύο µόνιµες αντλίες 0,75ΗΡ.

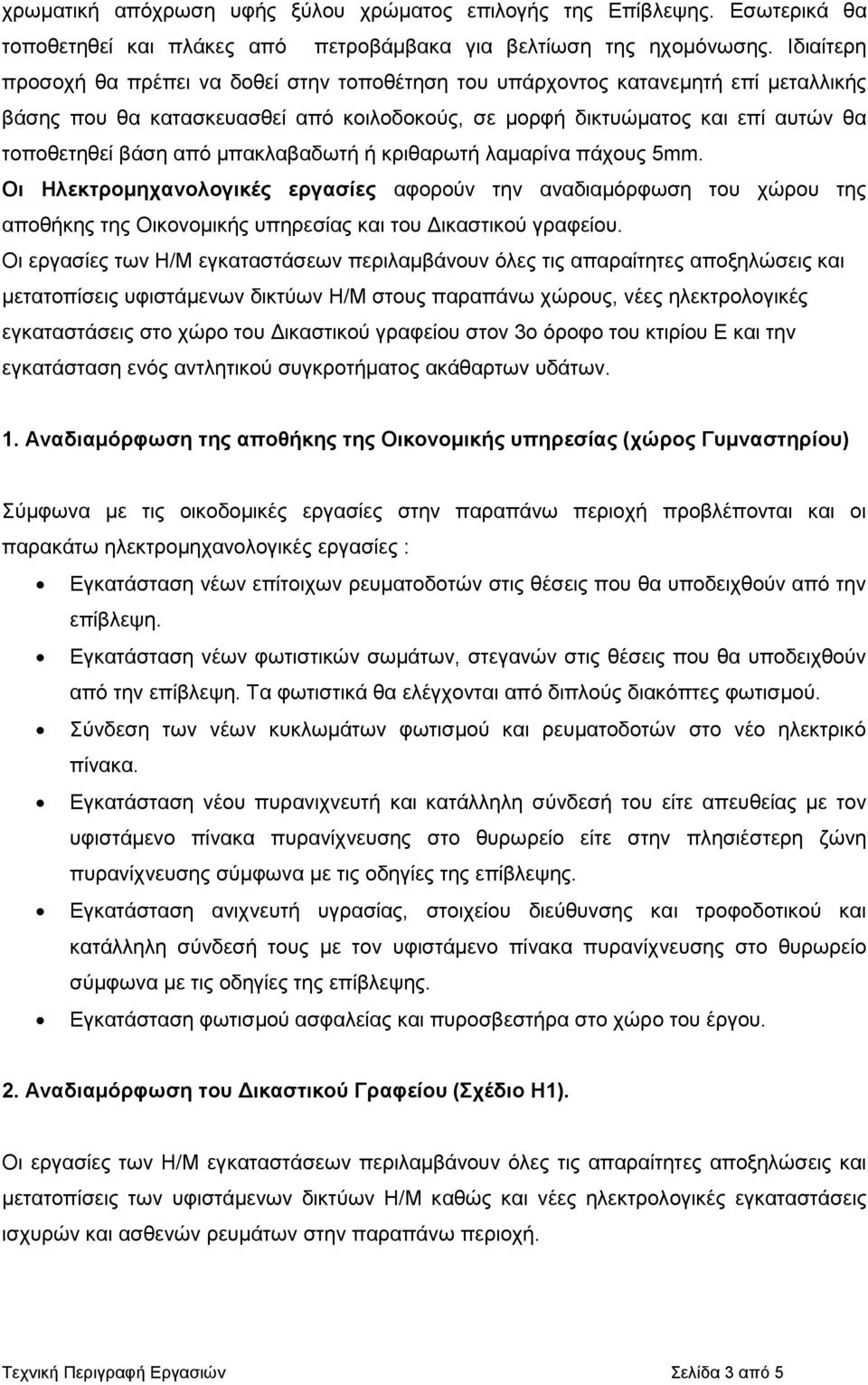

3 χρωµατική απόχρωση υφής ξύλου χρώµατος επιλογής της Επίβλεψης. Εσωτερικά θα τοποθετηθεί και πλάκες από πετροβάµβακα για βελτίωση της ηχοµόνωσης. Ιδιαίτερη προσοχή θα πρέπει να δοθεί στην τοποθέτηση του υπάρχοντος κατανεµητή επί µεταλλικής βάσης που θα κατασκευασθεί από κοιλοδοκούς, σε µορφή δικτυώµατος και επί αυτών θα τοποθετηθεί βάση από µπακλαβαδωτή ή κριθαρωτή λαµαρίνα πάχους 5mm. Οι Ηλεκτροµηχανολογικές εργασίες αφορούν την αναδιαµόρφωση του χώρου της αποθήκης της Οικονοµικής υπηρεσίας και του ικαστικού γραφείου. Οι εργασίες των Η/Μ εγκαταστάσεων περιλαµβάνουν όλες τις απαραίτητες αποξηλώσεις και µετατοπίσεις υφιστάµενων δικτύων Η/Μ στους παραπάνω χώρους, νέες ηλεκτρολογικές εγκαταστάσεις στο χώρο του ικαστικού γραφείου στον 3ο όροφο του κτιρίου Ε και την εγκατάσταση ενός αντλητικού συγκροτήµατος ακάθαρτων υδάτων. 1. Αναδιαµόρφωση της αποθήκης της Οικονοµικής υπηρεσίας (χώρος Γυµναστηρίου) Σύµφωνα µε τις οικοδοµικές εργασίες στην παραπάνω περιοχή προβλέπονται και οι παρακάτω ηλεκτροµηχανολογικές εργασίες : Εγκατάσταση νέων επίτοιχων ρευµατοδοτών στις θέσεις που θα υποδειχθούν από την επίβλεψη. Εγκατάσταση νέων φωτιστικών σωµάτων, στεγανών στις θέσεις που θα υποδειχθούν από την επίβλεψη. Τα φωτιστικά θα ελέγχονται από διπλούς διακόπτες φωτισµού. Σύνδεση των νέων κυκλωµάτων φωτισµού και ρευµατοδοτών στο νέο ηλεκτρικό πίνακα. Εγκατάσταση νέου πυρανιχνευτή και κατάλληλη σύνδεσή του είτε απευθείας µε τον υφιστάµενο πίνακα πυρανίχνευσης στο θυρωρείο είτε στην πλησιέστερη ζώνη πυρανίχνευσης σύµφωνα µε τις οδηγίες της επίβλεψης. Εγκατάσταση ανιχνευτή υγρασίας, στοιχείου διεύθυνσης και τροφοδοτικού και κατάλληλη σύνδεσή τους µε τον υφιστάµενο πίνακα πυρανίχνευσης στο θυρωρείο σύµφωνα µε τις οδηγίες της επίβλεψης. Εγκατάσταση φωτισµού ασφαλείας και πυροσβεστήρα στο χώρο του έργου. 2. Αναδιαµόρφωση του ικαστικού Γραφείου (Σχέδιο H1). Οι εργασίες των Η/Μ εγκαταστάσεων περιλαµβάνουν όλες τις απαραίτητες αποξηλώσεις και µετατοπίσεις των υφιστάµενων δικτύων Η/Μ καθώς και νέες ηλεκτρολογικές εγκαταστάσεις ισχυρών και ασθενών ρευµάτων στην παραπάνω περιοχή. Τεχνική Περιγραφή Εργασιών Σελίδα 3 από 5

µπακλαβαδωτή ή κριθαρωτή λαµαρίνα πάχους 5mm. Οι Ηλεκτροµηχανολογικές εργασίες αφορούν την αναδιαµόρφωση του χώρου της αποθήκης της Οικονοµικής υπηρεσίας και του ικαστικού γραφείου.

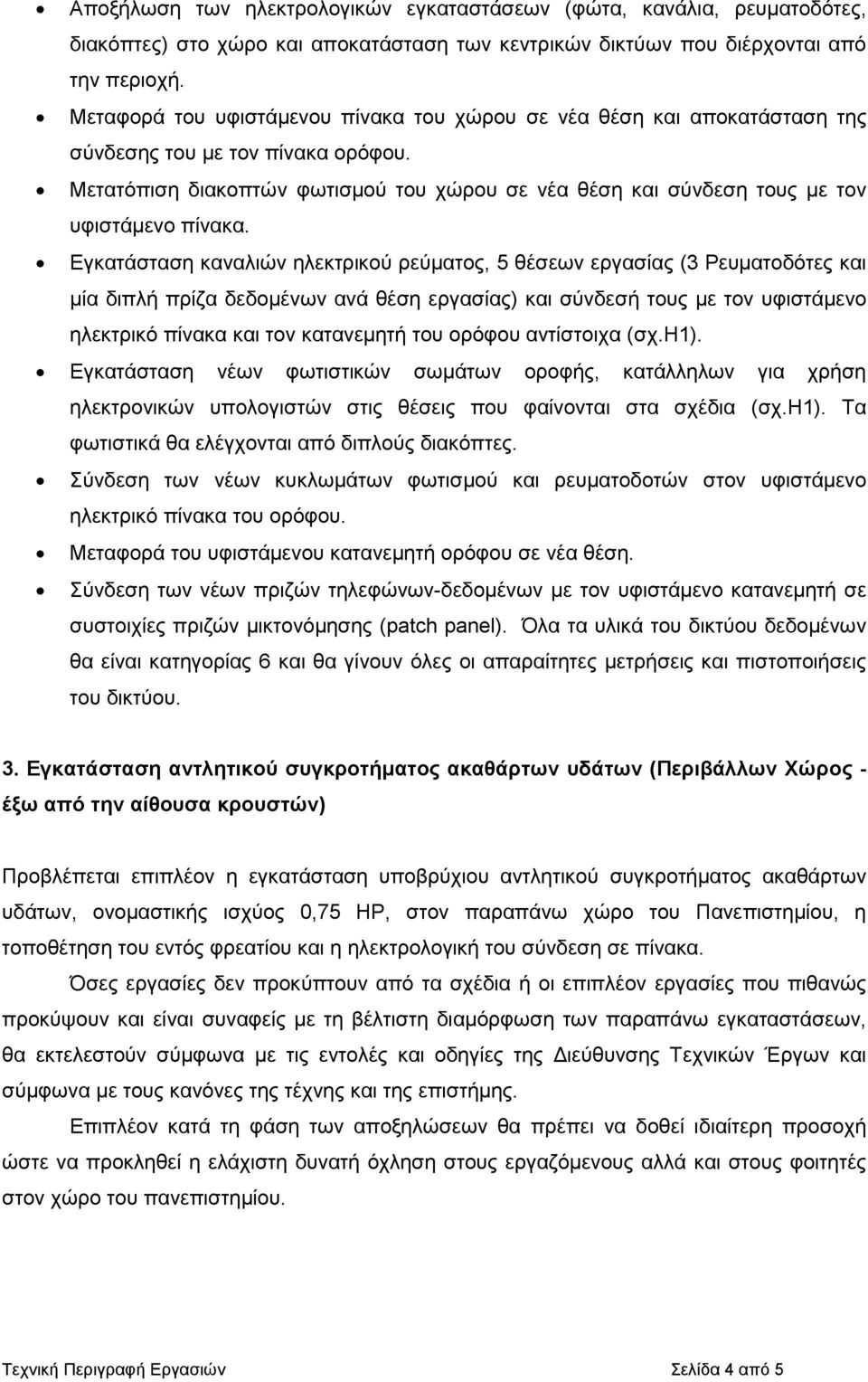

4 Αποξήλωση των ηλεκτρολογικών εγκαταστάσεων (φώτα, κανάλια, ρευµατοδότες, διακόπτες) στο χώρο και αποκατάσταση των κεντρικών δικτύων που διέρχονται από την περιοχή. Μεταφορά του υφιστάµενου πίνακα του χώρου σε νέα θέση και αποκατάσταση της σύνδεσης του µε τον πίνακα ορόφου. Μετατόπιση διακοπτών φωτισµού του χώρου σε νέα θέση και σύνδεση τους µε τον υφιστάµενο πίνακα. Εγκατάσταση καναλιών ηλεκτρικού ρεύµατος, 5 θέσεων εργασίας (3 Ρευµατοδότες και µία διπλή πρίζα δεδοµένων ανά θέση εργασίας) και σύνδεσή τους µε τον υφιστάµενο ηλεκτρικό πίνακα και τον κατανεµητή του ορόφου αντίστοιχα (σχ.η1). Εγκατάσταση νέων φωτιστικών σωµάτων οροφής, κατάλληλων για χρήση ηλεκτρονικών υπολογιστών στις θέσεις που φαίνονται στα σχέδια (σχ.η1). Τα φωτιστικά θα ελέγχονται από διπλούς διακόπτες. Σύνδεση των νέων κυκλωµάτων φωτισµού και ρευµατοδοτών στον υφιστάµενο ηλεκτρικό πίνακα του ορόφου. Μεταφορά του υφιστάµενου κατανεµητή ορόφου σε νέα θέση. Σύνδεση των νέων πριζών τηλεφώνων-δεδοµένων µε τον υφιστάµενο κατανεµητή σε συστοιχίες πριζών µικτονόµησης (patch panel). Όλα τα υλικά του δικτύου δεδοµένων θα είναι κατηγορίας 6 και θα γίνουν όλες οι απαραίτητες µετρήσεις και πιστοποιήσεις του δικτύου. 3. Εγκατάσταση αντλητικού συγκροτήµατος ακαθάρτων υδάτων (Περιβάλλων Χώρος - έξω από την αίθουσα κρουστών) Προβλέπεται επιπλέον η εγκατάσταση υποβρύχιου αντλητικού συγκροτήµατος ακαθάρτων υδάτων, ονοµαστικής ισχύος 0,75 HP, στον παραπάνω χώρο του Πανεπιστηµίου, η τοποθέτηση του εντός φρεατίου και η ηλεκτρολογική του σύνδεση σε πίνακα. Όσες εργασίες δεν προκύπτουν από τα σχέδια ή οι επιπλέον εργασίες που πιθανώς προκύψουν και είναι συναφείς µε τη βέλτιστη διαµόρφωση των παραπάνω εγκαταστάσεων, θα εκτελεστούν σύµφωνα µε τις εντολές και οδηγίες της ιεύθυνσης Τεχνικών Έργων και σύµφωνα µε τους κανόνες της τέχνης και της επιστήµης. Επιπλέον κατά τη φάση των αποξηλώσεων θα πρέπει να δοθεί ιδιαίτερη προσοχή ώστε να προκληθεί η ελάχιστη δυνατή όχληση στους εργαζόµενους αλλά και στους φοιτητές στον χώρο του πανεπιστηµίου. Τεχνική Περιγραφή Εργασιών Σελίδα 4 από 5

Μετατόπιση διακοπτών φωτισµού του χώρου σε νέα θέση και σύνδεση τους µε τον υφιστάµενο πίνακα.

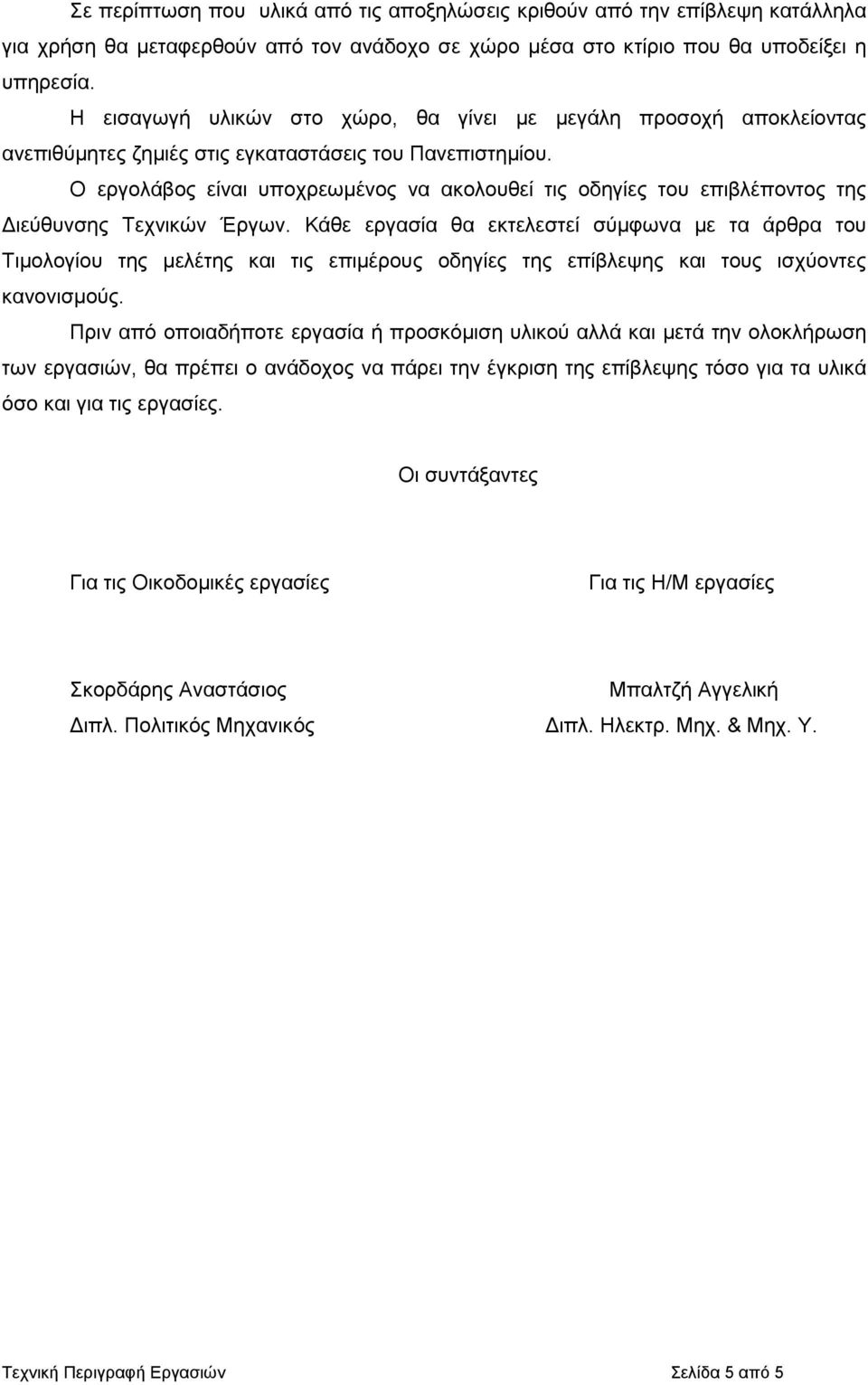

5 Σε περίπτωση που υλικά από τις αποξηλώσεις κριθούν από την επίβλεψη κατάλληλα για χρήση θα µεταφερθούν από τον ανάδοχο σε χώρο µέσα στο κτίριο που θα υποδείξει η υπηρεσία. Η εισαγωγή υλικών στο χώρο, θα γίνει µε µεγάλη προσοχή αποκλείοντας ανεπιθύµητες ζηµιές στις εγκαταστάσεις του Πανεπιστηµίου. Ο εργολάβος είναι υποχρεωµένος να ακολουθεί τις οδηγίες του επιβλέποντος της ιεύθυνσης Τεχνικών Έργων. Κάθε εργασία θα εκτελεστεί σύµφωνα µε τα άρθρα του Τιµολογίου της µελέτης και τις επιµέρους οδηγίες της επίβλεψης και τους ισχύοντες κανονισµούς. Πριν από οποιαδήποτε εργασία ή προσκόµιση υλικού αλλά και µετά την ολοκλήρωση των εργασιών, θα πρέπει ο ανάδοχος να πάρει την έγκριση της επίβλεψης τόσο για τα υλικά όσο και για τις εργασίες. Οι συντάξαντες Για τις Οικοδοµικές εργασίες Για τις Η/Μ εργασίες Σκορδάρης Αναστάσιος Μπαλτζή Αγγελική ιπλ. Πολιτικός Μηχανικός ιπλ. Ηλεκτρ. Μηχ. & Μηχ. Υ. Τεχνική Περιγραφή Εργασιών Σελίδα 5 από 5

Ο εργολάβος είναι υποχρεωµένος να ακολουθεί τις οδηγίες του επιβλέποντος της ιεύθυνσης Τεχνικών Έργων.
