Δ Ι Α Κ Η Ρ Υ Ξ H 9 /2013

Transcript

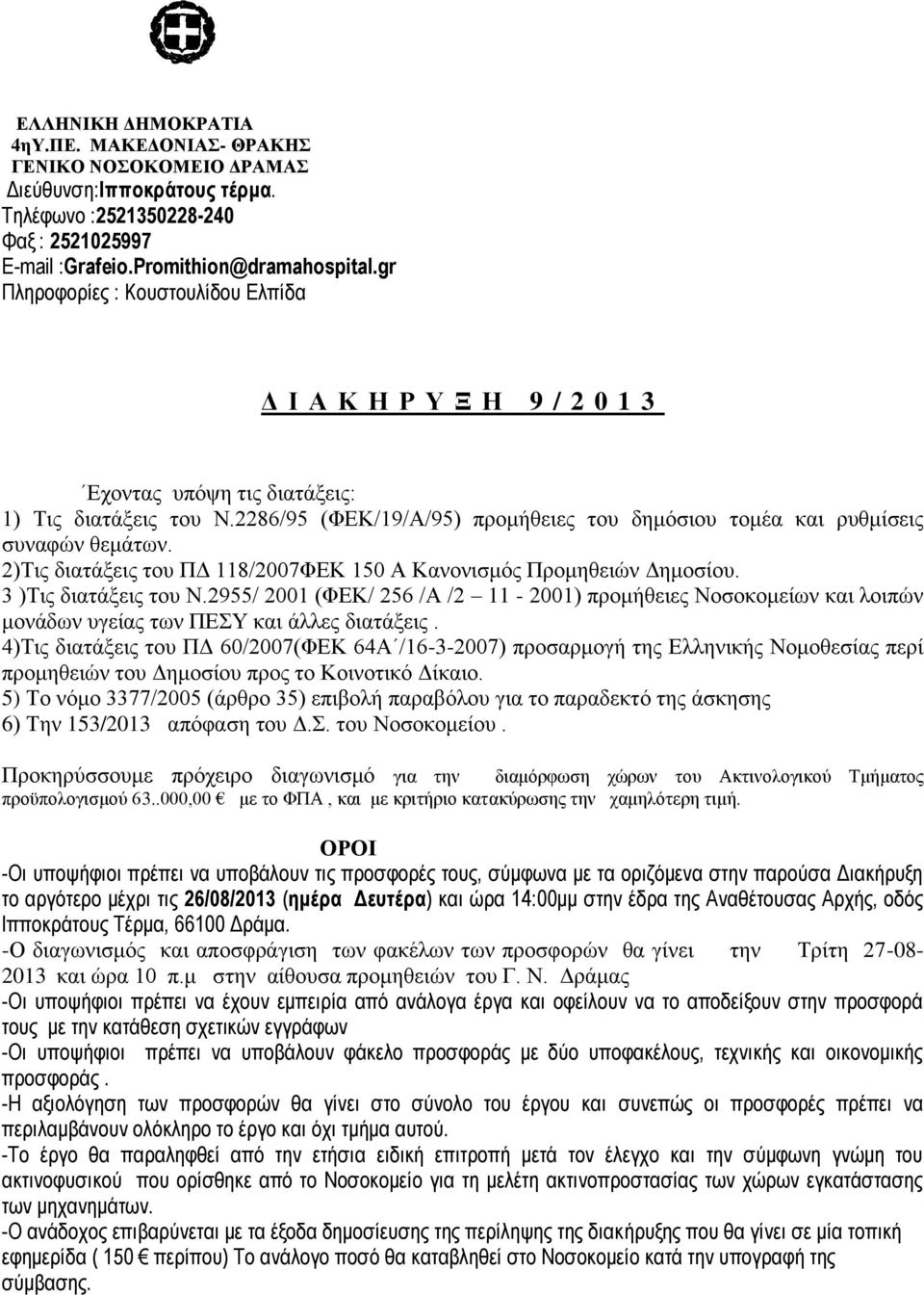

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ 4ηΥ.ΠΕ. ΜΑΚΕΔΟΝΙΑΣ- ΘΡΑΚΗΣ ΓΕΝΙΚΟ ΝΟΣΟΚΟΜΕΙΟ ΔΡΑΜΑΣ Διεύθυνση:Ιπποκράτους τέρμα. Τηλέφωνο : Φαξ : Grafeio.Promithion@dramahospital.gr Πληροφορίες : Κουστουλίδου Ελπίδα Δ Ι Α Κ Η Ρ Υ Ξ H 9 /2013 Εχοντας υπόψη τις διατάξεις: 1) Τις διατάξεις του Ν.2286/95 (ΦΕΚ/19/Α/95) προμήθειες του δημόσιου τομέα και ρυθμίσεις συναφών θεμάτων. 2)Τις διατάξεις του ΠΔ 118/2007ΦΕΚ 150 Α Κανονισμός Προμηθειών Δημοσίου. 3 )Τις διατάξεις του Ν.2955/ 2001 (ΦΕΚ/ 256 /Α / ) προμήθειες Νοσοκομείων και λοιπών μονάδων υγείας των ΠΕΣΥ και άλλες διατάξεις. 4)Τις διατάξεις του ΠΔ 60/2007(ΦΕΚ 64Α / ) προσαρμογή της Ελληνικής Νομοθεσίας περί προμηθειών του Δημοσίου προς το Κοινοτικό Δίκαιο. 5) Το νόμο 3377/2005 (άρθρο 35) επιβολή παραβόλου για το παραδεκτό της άσκησης 6) Την 153/2013 απόφαση του Δ.Σ. του Νοσοκομείου. Προκηρύσσουμε πρόχειρο διαγωνισμό για την διαμόρφωση χώρων του Ακτινολογικού Τμήματος προϋπολογισμού ,00 με το ΦΠΑ, και με κριτήριο κατακύρωσης την χαμηλότερη τιμή. ΟΡΟΙ -Οι υποψήφιοι πρέπει να υποβάλουν τις προσφορές τους, σύμφωνα με τα οριζόμενα στην παρούσα Διακήρυξη το αργότερο μέχρι τις 26/08/2013 (ημέρα Δευτέρα) και ώρα 14:00μμ στην έδρα της Αναθέτουσας Αρχής, οδός Ιπποκράτους Tέρμα, Δράμα. -Ο διαγωνισμός και αποσφράγιση των φακέλων των προσφορών θα γίνει την Τρίτη και ώρα 10 π.μ στην αίθουσα προμηθειών του Γ. Ν. Δράμας -Οι υποψήφιοι πρέπει να έχουν εμπειρία από ανάλογα έργα και οφείλουν να το αποδείξουν στην προσφορά τους με την κατάθεση σχετικών εγγράφων -Οι υποψήφιοι πρέπει να υποβάλουν φάκελο προσφοράς με δύο υποφακέλους, τεχνικής και οικονομικής προσφοράς. -Η αξιολόγηση των προσφορών θα γίνει στο σύνολο του έργου και συνεπώς οι προσφορές πρέπει να περιλαμβάνουν ολόκληρο το έργο και όχι τμήμα αυτού. -Το έργο θα παραληφθεί από την ετήσια ειδική επιτροπή μετά τον έλεγχο και την σύμφωνη γνώμη του ακτινοφυσικού που ορίσθηκε από το Νοσοκομείο για τη μελέτη ακτινοπροστασίας των χώρων εγκατάστασης των μηχανημάτων. -Ο ανάδοχος επιβαρύνεται με τα έξοδα δημοσίευσης της περίληψης της διακήρυξης που θα γίνει σε μία τοπική εφημερίδα ( 150 περίπου) Το ανάλογο ποσό θα καταβληθεί στο Νοσοκομείο κατά την υπογραφή της σύμβασης.

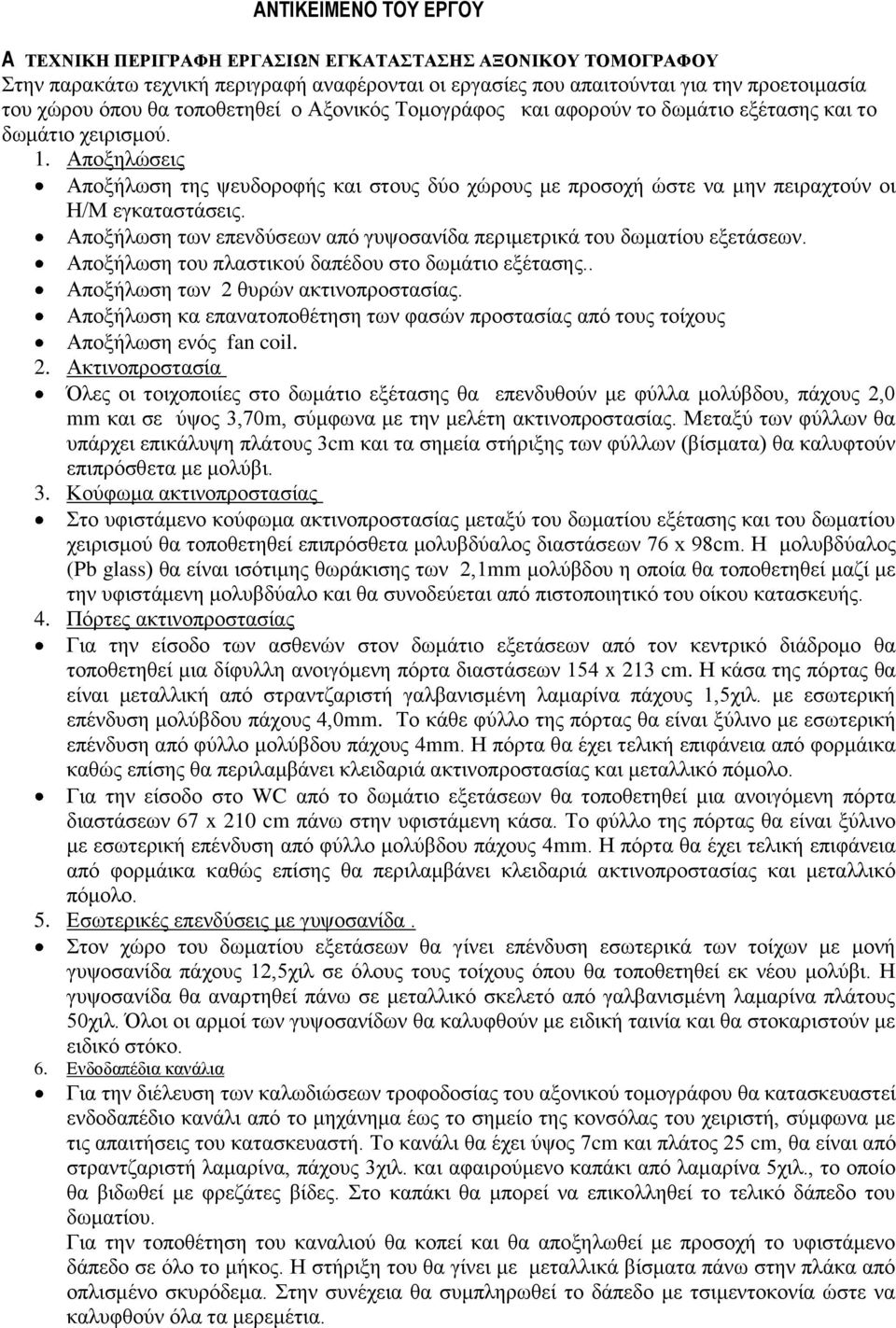

2 ΑΝΤΙΚΕΙΜΕΝΟ ΤΟΥ ΕΡΓΟΥ Α ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΑΞΟΝΙΚΟΥ ΤΟΜΟΓΡΑΦΟΥ Στην παρακάτω τεχνική περιγραφή αναφέρονται οι εργασίες που απαιτούνται για την προετοιμασία του χώρου όπου θα τοποθετηθεί ο Αξονικός Τομογράφος και αφορούν το δωμάτιο εξέτασης και το δωμάτιο χειρισμού. 1. Αποξηλώσεις Αποξήλωση της ψευδοροφής και στους δύο χώρους με προσοχή ώστε να μην πειραχτούν οι Η/Μ εγκαταστάσεις. Αποξήλωση των επενδύσεων από γυψοσανίδα περιμετρικά του δωματίου εξετάσεων. Αποξήλωση του πλαστικού δαπέδου στο δωμάτιο εξέτασης.. Αποξήλωση των 2 θυρών ακτινοπροστασίας. Αποξήλωση κα επανατοποθέτηση των φασών προστασίας από τους τοίχους Αποξήλωση ενός fan coil. 2. Ακτινοπροστασία Όλες οι τοιχοποιίες στο δωμάτιο εξέτασης θα επενδυθούν με φύλλα μολύβδου, πάχους 2,0 mm και σε ύψος 3,70m, σύμφωνα με την μελέτη ακτινοπροστασίας. Μεταξύ των φύλλων θα υπάρχει επικάλυψη πλάτους 3cm και τα σημεία στήριξης των φύλλων (βίσματα) θα καλυφτούν επιπρόσθετα με μολύβι. 3. Κούφωμα ακτινοπροστασίας Στο υφιστάμενο κούφωμα ακτινοπροστασίας μεταξύ του δωματίου εξέτασης και του δωματίου χειρισμού θα τοποθετηθεί επιπρόσθετα μολυβδύαλος διαστάσεων 76 x 98cm. Η μολυβδύαλος (Pb glass) θα είναι ισότιμης θωράκισης των 2,1mm μολύβδου η οποία θα τοποθετηθεί μαζί με την υφιστάμενη μολυβδύαλο και θα συνοδεύεται από πιστοποιητικό του οίκου κατασκευής. 4. Πόρτες ακτινοπροστασίας Για την είσοδο των ασθενών στον δωμάτιο εξετάσεων από τον κεντρικό διάδρομο θα τοποθετηθεί μια δίφυλλη ανοιγόμενη πόρτα διαστάσεων 154 x 213 cm. Η κάσα της πόρτας θα είναι μεταλλική από στραντζαριστή γαλβανισμένη λαμαρίνα πάχους 1,5χιλ. με εσωτερική επένδυση μολύβδου πάχους 4,0mm. Το κάθε φύλλο της πόρτας θα είναι ξύλινο με εσωτερική επένδυση από φύλλο μολύβδου πάχους 4mm. Η πόρτα θα έχει τελική επιφάνεια από φορμάικα καθώς επίσης θα περιλαμβάνει κλειδαριά ακτινοπροστασίας και μεταλλικό πόμολο. Για την είσοδο στο WC από το δωμάτιο εξετάσεων θα τοποθετηθεί μια ανοιγόμενη πόρτα διαστάσεων 67 x 210 cm πάνω στην υφιστάμενη κάσα. Το φύλλο της πόρτας θα είναι ξύλινο με εσωτερική επένδυση από φύλλο μολύβδου πάχους 4mm. Η πόρτα θα έχει τελική επιφάνεια από φορμάικα καθώς επίσης θα περιλαμβάνει κλειδαριά ακτινοπροστασίας και μεταλλικό πόμολο. 5. Εσωτερικές επενδύσεις με γυψοσανίδα. Στον χώρο του δωματίου εξετάσεων θα γίνει επένδυση εσωτερικά των τοίχων με μονή γυψοσανίδα πάχους 12,5χιλ σε όλους τους τοίχους όπου θα τοποθετηθεί εκ νέου μολύβι. Η γυψοσανίδα θα αναρτηθεί πάνω σε μεταλλικό σκελετό από γαλβανισμένη λαμαρίνα πλάτους 50χιλ. Όλοι οι αρμοί των γυψοσανίδων θα καλυφθούν με ειδική ταινία και θα στοκαριστούν με ειδικό στόκο. 6. Ενδοδαπέδια κανάλια Για την διέλευση των καλωδιώσεων τροφοδοσίας του αξονικού τομογράφου θα κατασκευαστεί ενδοδαπέδιο κανάλι από το μηχάνημα έως το σημείο της κονσόλας του χειριστή, σύμφωνα με τις απαιτήσεις του κατασκευαστή. Το κανάλι θα έχει ύψος 7cm και πλάτος 25 cm, θα είναι από στραντζαριστή λαμαρίνα, πάχους 3χιλ. και αφαιρούμενο καπάκι από λαμαρίνα 5χιλ., το οποίο θα βιδωθεί με φρεζάτες βίδες. Στο καπάκι θα μπορεί να επικολληθεί το τελικό δάπεδο του δωματίου. Για την τοποθέτηση του καναλιού θα κοπεί και θα αποξηλωθεί με προσοχή το υφιστάμενο δάπεδο σε όλο το μήκος. Η στήριξη του θα γίνει με μεταλλικά βίσματα πάνω στην πλάκα από οπλισμένο σκυρόδεμα. Στην συνέχεια θα συμπληρωθεί το δάπεδο με τσιμεντοκονία ώστε να καλυφθούν όλα τα μερεμέτια.

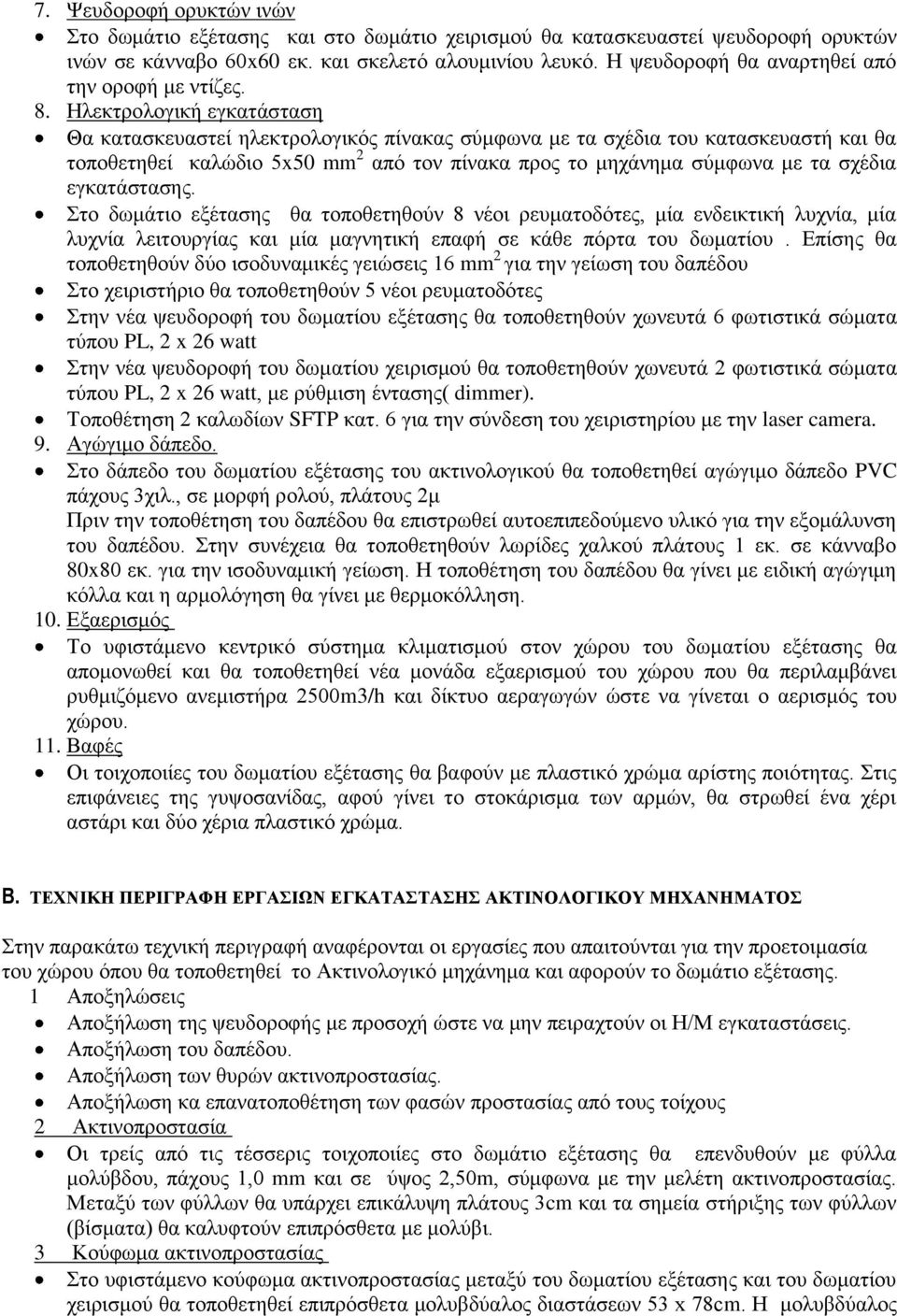

3 7. Ψευδοροφή ορυκτών ινών Στο δωμάτιο εξέτασης και στο δωμάτιο χειρισμού θα κατασκευαστεί ψευδοροφή ορυκτών ινών σε κάνναβο 60x60 εκ. και σκελετό αλουμινίου λευκό. Η ψευδοροφή θα αναρτηθεί από την οροφή με ντίζες. 8. Ηλεκτρολογική εγκατάσταση Θα κατασκευαστεί ηλεκτρολογικός πίνακας σύμφωνα με τα σχέδια του κατασκευαστή και θα τοποθετηθεί καλώδιο 5x50 mm 2 από τον πίνακα προς το μηχάνημα σύμφωνα με τα σχέδια εγκατάστασης. Στο δωμάτιο εξέτασης θα τοποθετηθούν 8 νέοι ρευματοδότες, μία ενδεικτική λυχνία, μία λυχνία λειτουργίας και μία μαγνητική επαφή σε κάθε πόρτα του δωματίου. Επίσης θα τοποθετηθούν δύο ισοδυναμικές γειώσεις 16 mm 2 για την γείωση του δαπέδου Στο χειριστήριο θα τοποθετηθούν 5 νέοι ρευματοδότες Στην νέα ψευδοροφή του δωματίου εξέτασης θα τοποθετηθούν χωνευτά 6 φωτιστικά σώματα τύπου PL, 2 x 26 watt Στην νέα ψευδοροφή του δωματίου χειρισμού θα τοποθετηθούν χωνευτά 2 φωτιστικά σώματα τύπου PL, 2 x 26 watt, με ρύθμιση έντασης( dimmer). Τοποθέτηση 2 καλωδίων SFTP κατ. 6 για την σύνδεση του χειριστηρίου με την laser camera. 9. Αγώγιμο δάπεδο. Στο δάπεδο του δωματίου εξέτασης του ακτινολογικού θα τοποθετηθεί αγώγιμο δάπεδο PVC πάχους 3χιλ., σε μορφή ρολού, πλάτους 2μ Πριν την τοποθέτηση του δαπέδου θα επιστρωθεί αυτοεπιπεδούμενο υλικό για την εξομάλυνση του δαπέδου. Στην συνέχεια θα τοποθετηθούν λωρίδες χαλκού πλάτους 1 εκ. σε κάνναβο 80x80 εκ. για την ισοδυναμική γείωση. Η τοποθέτηση του δαπέδου θα γίνει με ειδική αγώγιμη κόλλα και η αρμολόγηση θα γίνει με θερμοκόλληση. 10. Εξαερισμός Το υφιστάμενο κεντρικό σύστημα κλιματισμού στον χώρου του δωματίου εξέτασης θα απομονωθεί και θα τοποθετηθεί νέα μονάδα εξαερισμού του χώρου που θα περιλαμβάνει ρυθμιζόμενο ανεμιστήρα 2500m3/h και δίκτυο αεραγωγών ώστε να γίνεται ο αερισμός του χώρου. 11. Βαφές Οι τοιχοποιίες του δωματίου εξέτασης θα βαφούν με πλαστικό χρώμα αρίστης ποιότητας. Στις επιφάνειες της γυψοσανίδας, αφού γίνει το στοκάρισμα των αρμών, θα στρωθεί ένα χέρι αστάρι και δύο χέρια πλαστικό χρώμα. Β. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΑΚΤΙΝΟΛΟΓΙΚΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Στην παρακάτω τεχνική περιγραφή αναφέρονται οι εργασίες που απαιτούνται για την προετοιμασία του χώρου όπου θα τοποθετηθεί το Ακτινολογικό μηχάνημα και αφορούν το δωμάτιο εξέτασης. 1 Αποξηλώσεις Αποξήλωση της ψευδοροφής με προσοχή ώστε να μην πειραχτούν οι Η/Μ εγκαταστάσεις. Αποξήλωση του δαπέδου. Αποξήλωση των θυρών ακτινοπροστασίας. Αποξήλωση κα επανατοποθέτηση των φασών προστασίας από τους τοίχους 2 Ακτινοπροστασία Οι τρείς από τις τέσσερις τοιχοποιίες στο δωμάτιο εξέτασης θα επενδυθούν με φύλλα μολύβδου, πάχους 1,0 mm και σε ύψος 2,50m, σύμφωνα με την μελέτη ακτινοπροστασίας. Μεταξύ των φύλλων θα υπάρχει επικάλυψη πλάτους 3cm και τα σημεία στήριξης των φύλλων (βίσματα) θα καλυφτούν επιπρόσθετα με μολύβι. 3 Κούφωμα ακτινοπροστασίας Στο υφιστάμενο κούφωμα ακτινοπροστασίας μεταξύ του δωματίου εξέτασης και του δωματίου χειρισμού θα τοποθετηθεί επιπρόσθετα μολυβδύαλος διαστάσεων 53 x 78cm. Η μολυβδύαλος

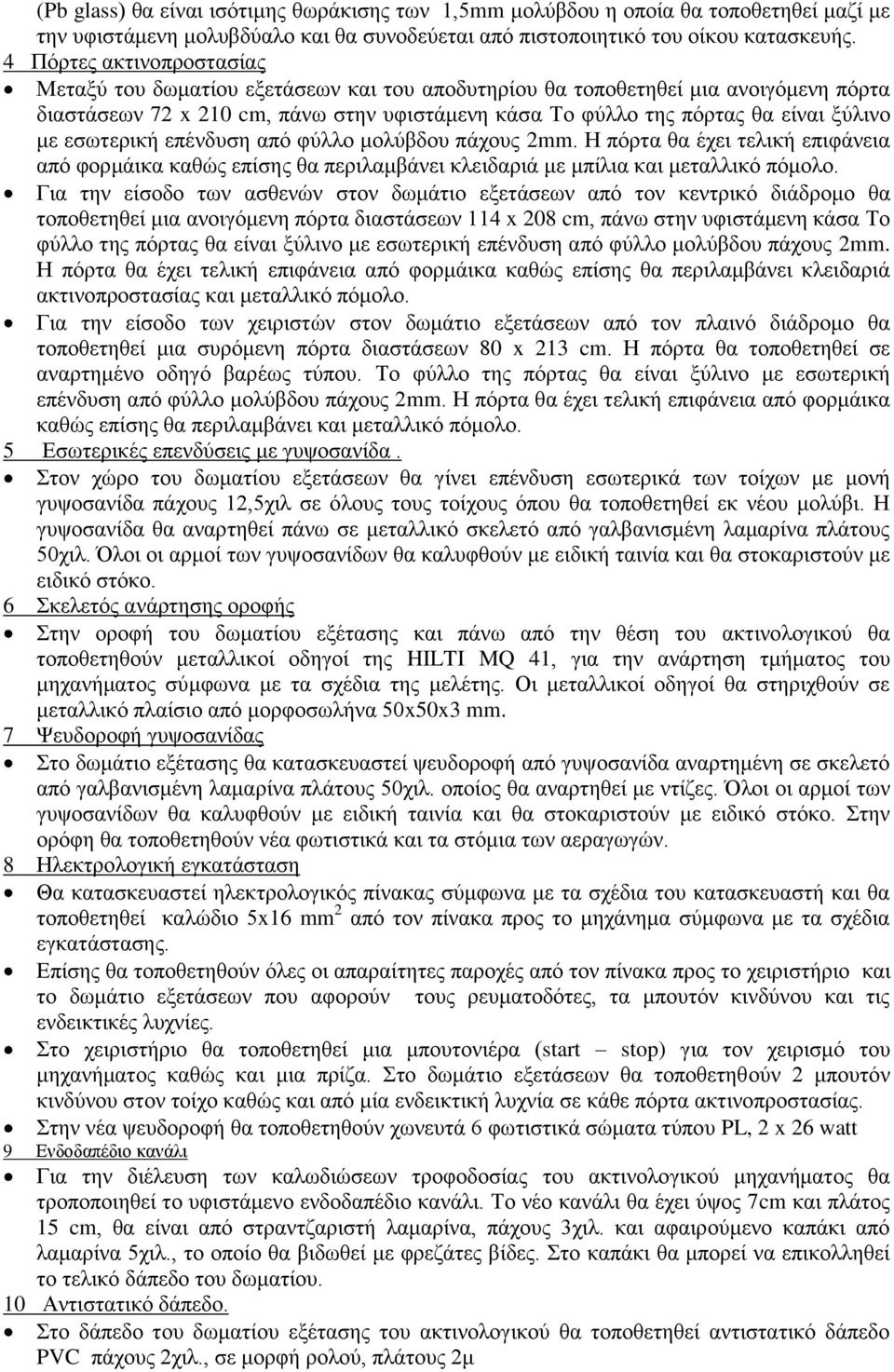

4 (Pb glass) θα είναι ισότιμης θωράκισης των 1,5mm μολύβδου η οποία θα τοποθετηθεί μαζί με την υφιστάμενη μολυβδύαλο και θα συνοδεύεται από πιστοποιητικό του οίκου κατασκευής. 4 Πόρτες ακτινοπροστασίας Μεταξύ του δωματίου εξετάσεων και του αποδυτηρίου θα τοποθετηθεί μια ανοιγόμενη πόρτα διαστάσεων 72 x 210 cm, πάνω στην υφιστάμενη κάσα Το φύλλο της πόρτας θα είναι ξύλινο με εσωτερική επένδυση από φύλλο μολύβδου πάχους 2mm. Η πόρτα θα έχει τελική επιφάνεια από φορμάικα καθώς επίσης θα περιλαμβάνει κλειδαριά με μπίλια και μεταλλικό πόμολο. Για την είσοδο των ασθενών στον δωμάτιο εξετάσεων από τον κεντρικό διάδρομο θα τοποθετηθεί μια ανοιγόμενη πόρτα διαστάσεων 114 x 208 cm, πάνω στην υφιστάμενη κάσα Το φύλλο της πόρτας θα είναι ξύλινο με εσωτερική επένδυση από φύλλο μολύβδου πάχους 2mm. Η πόρτα θα έχει τελική επιφάνεια από φορμάικα καθώς επίσης θα περιλαμβάνει κλειδαριά ακτινοπροστασίας και μεταλλικό πόμολο. Για την είσοδο των χειριστών στον δωμάτιο εξετάσεων από τον πλαινό διάδρομο θα τοποθετηθεί μια συρόμενη πόρτα διαστάσεων 80 x 213 cm. Η πόρτα θα τοποθετηθεί σε αναρτημένο οδηγό βαρέως τύπου. Το φύλλο της πόρτας θα είναι ξύλινο με εσωτερική επένδυση από φύλλο μολύβδου πάχους 2mm. Η πόρτα θα έχει τελική επιφάνεια από φορμάικα καθώς επίσης θα περιλαμβάνει και μεταλλικό πόμολο. 5 Εσωτερικές επενδύσεις με γυψοσανίδα. Στον χώρο του δωματίου εξετάσεων θα γίνει επένδυση εσωτερικά των τοίχων με μονή γυψοσανίδα πάχους 12,5χιλ σε όλους τους τοίχους όπου θα τοποθετηθεί εκ νέου μολύβι. Η γυψοσανίδα θα αναρτηθεί πάνω σε μεταλλικό σκελετό από γαλβανισμένη λαμαρίνα πλάτους 50χιλ. Όλοι οι αρμοί των γυψοσανίδων θα καλυφθούν με ειδική ταινία και θα στοκαριστούν με ειδικό στόκο. 6 Σκελετός ανάρτησης οροφής Στην οροφή του δωματίου εξέτασης και πάνω από την θέση του ακτινολογικού θα τοποθετηθούν μεταλλικοί οδηγοί της HILTΙ MQ 41, για την ανάρτηση τμήματος του μηχανήματος σύμφωνα με τα σχέδια της μελέτης. Οι μεταλλικοί οδηγοί θα στηριχθούν σε μεταλλικό πλαίσιο από μορφοσωλήνα 50x50x3 mm. 7 Ψευδοροφή γυψοσανίδας Στο δωμάτιο εξέτασης θα κατασκευαστεί ψευδοροφή από γυψοσανίδα αναρτημένη σε σκελετό από γαλβανισμένη λαμαρίνα πλάτους 50χιλ. οποίος θα αναρτηθεί με ντίζες. Όλοι οι αρμοί των γυψοσανίδων θα καλυφθούν με ειδική ταινία και θα στοκαριστούν με ειδικό στόκο. Στην ορόφη θα τοποθετηθούν νέα φωτιστικά και τα στόμια των αεραγωγών. 8 Ηλεκτρολογική εγκατάσταση Θα κατασκευαστεί ηλεκτρολογικός πίνακας σύμφωνα με τα σχέδια του κατασκευαστή και θα τοποθετηθεί καλώδιο 5x16 mm 2 από τον πίνακα προς το μηχάνημα σύμφωνα με τα σχέδια εγκατάστασης. Επίσης θα τοποθετηθούν όλες οι απαραίτητες παροχές από τον πίνακα προς το χειριστήριο και το δωμάτιο εξετάσεων που αφορούν τους ρευματοδότες, τα μπουτόν κινδύνου και τις ενδεικτικές λυχνίες. Στο χειριστήριο θα τοποθετηθεί μια μπουτονιέρα (start stop) για τον χειρισμό του μηχανήματος καθώς και μια πρίζα. Στο δωμάτιο εξετάσεων θα τοποθετηθούν 2 μπουτόν κινδύνου στον τοίχο καθώς και από μία ενδεικτική λυχνία σε κάθε πόρτα ακτινοπροστασίας. Στην νέα ψευδοροφή θα τοποθετηθούν χωνευτά 6 φωτιστικά σώματα τύπου PL, 2 x 26 watt 9 Ενδοδαπέδιο κανάλι Για την διέλευση των καλωδιώσεων τροφοδοσίας του ακτινολογικού μηχανήματος θα τροποποιηθεί το υφιστάμενο ενδοδαπέδιο κανάλι. Το νέο κανάλι θα έχει ύψος 7cm και πλάτος 15 cm, θα είναι από στραντζαριστή λαμαρίνα, πάχους 3χιλ. και αφαιρούμενο καπάκι από λαμαρίνα 5χιλ., το οποίο θα βιδωθεί με φρεζάτες βίδες. Στο καπάκι θα μπορεί να επικολληθεί το τελικό δάπεδο του δωματίου. 10 Αντιστατικό δάπεδο. Στο δάπεδο του δωματίου εξέτασης του ακτινολογικού θα τοποθετηθεί αντιστατικό δάπεδο PVC πάχους 2χιλ., σε μορφή ρολού, πλάτους 2μ

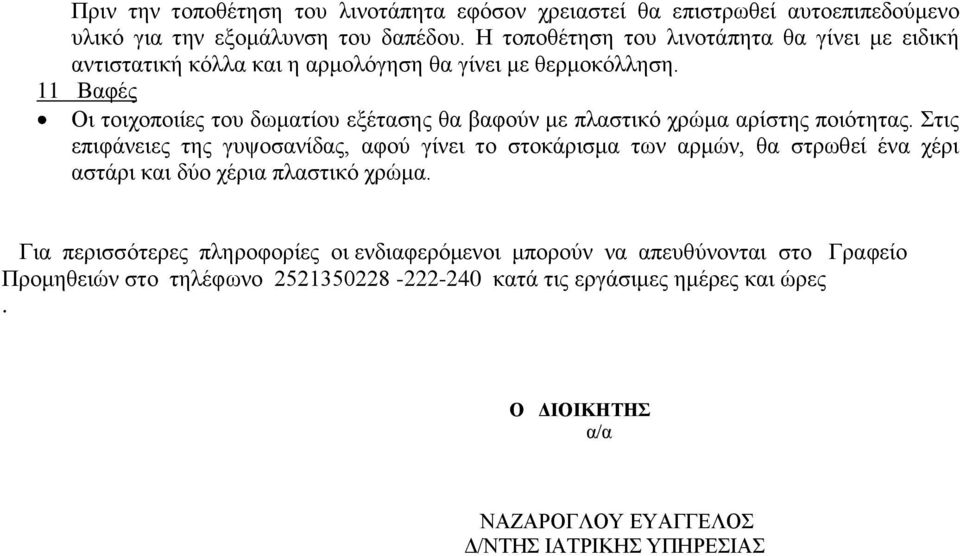

5 Πριν την τοποθέτηση του λινοτάπητα εφόσον χρειαστεί θα επιστρωθεί αυτοεπιπεδούμενο υλικό για την εξομάλυνση του δαπέδου. Η τοποθέτηση του λινοτάπητα θα γίνει με ειδική αντιστατική κόλλα και η αρμολόγηση θα γίνει με θερμοκόλληση. 11 Βαφές Οι τοιχοποιίες του δωματίου εξέτασης θα βαφούν με πλαστικό χρώμα αρίστης ποιότητας. Στις επιφάνειες της γυψοσανίδας, αφού γίνει το στοκάρισμα των αρμών, θα στρωθεί ένα χέρι αστάρι και δύο χέρια πλαστικό χρώμα. Για περισσότερες πληροφορίες οι ενδιαφερόμενοι μπορούν να απευθύνονται στο Γραφείο Προμηθειών στο τηλέφωνο κατά τις εργάσιμες ημέρες και ώρες. Ο ΔΙΟΙΚΗΤΗΣ α/α ΝΑΖΑΡΟΓΛΟΥ ΕΥΑΓΓΕΛΟΣ Δ/ΝΤΗΣ ΙΑΤΡΙΚΗΣ ΥΠΗΡΕΣΙΑΣ
