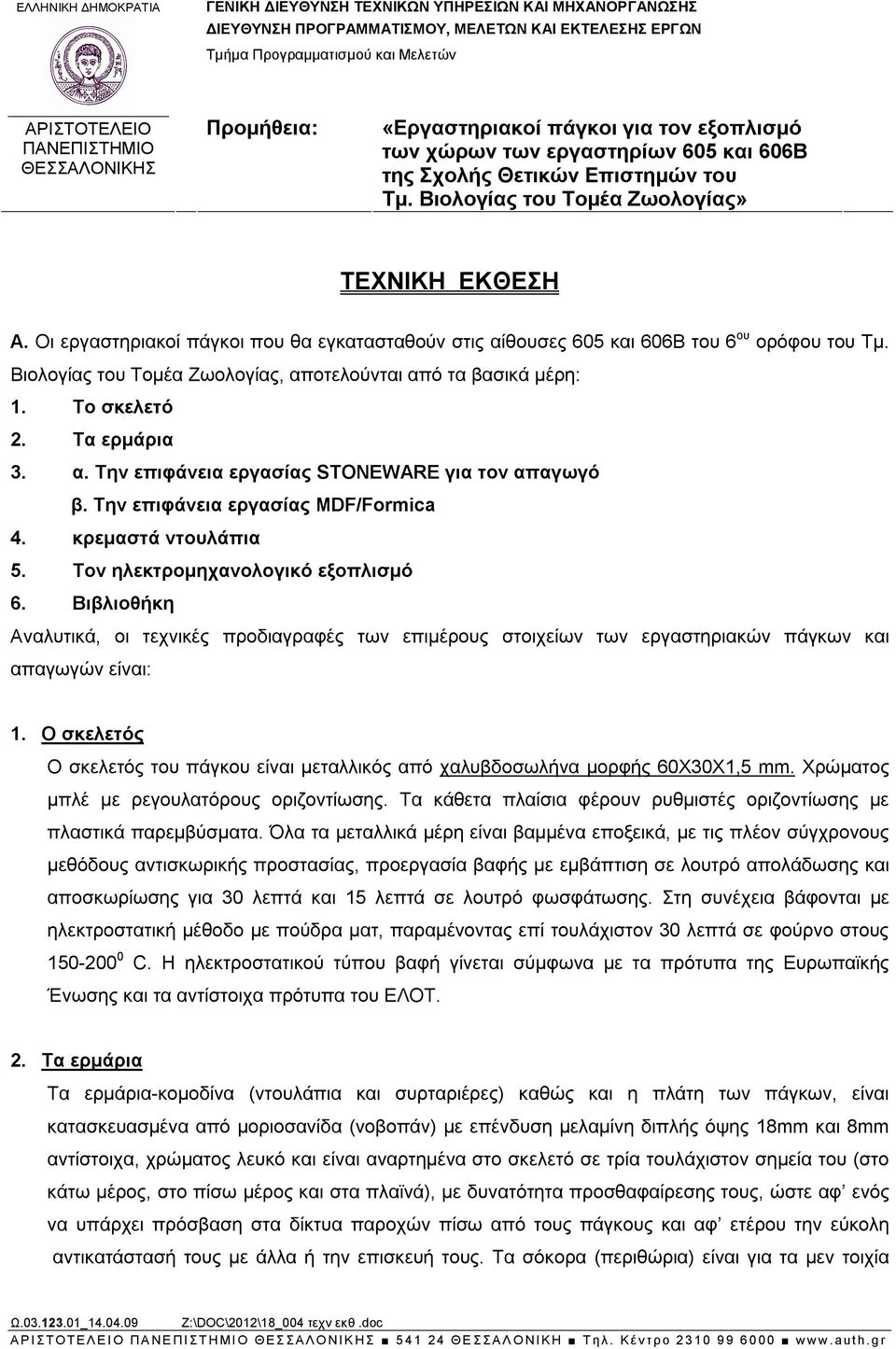

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΑΙ ΜΗΧΑΝΟΡΓΑΝΩΣΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ, ΜΕΛΕΤΩΝ ΚΑΙ ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ Τμήμα Προγραμματισμού και Μελετών ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ Προμήθεια: «Εργαστηριακοί πάγκοι για τον εξοπλισμό των χώρων των εργαστηρίων 605 και 606Β της Σχολής Θετικών Επιστημών του Τμ. Βιολογίας του Τομέα Ζωολογίας» ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Α. Οι εργαστηριακοί πάγκοι που θα εγκατασταθούν στις αίθουσες 605 και 606Β του 6 ου ορόφου του Τμ. Βιολογίας του Τομέα Ζωολογίας, αποτελούνται από τα βασικά μέρη: 1. Το σκελετό 2. Τα ερμάρια 3. α. Την επιφάνεια εργασίας STONEWARE για τον απαγωγό β. Την επιφάνεια εργασίας MDF/Formica 4. κρεμαστά ντουλάπια 5. Τον ηλεκτρομηχανολογικό εξοπλισμό 6. Βιβλιοθήκη Αναλυτικά, οι τεχνικές προδιαγραφές των επιμέρους στοιχείων των εργαστηριακών πάγκων και απαγωγών είναι: 1. O σκελετός Ο σκελετός του πάγκου είναι μεταλλικός από χαλυβδοσωλήνα μορφής 60Χ30Χ1,5 mm. Χρώματος μπλέ με ρεγουλατόρους οριζοντίωσης. Τα κάθετα πλαίσια φέρουν ρυθμιστές οριζοντίωσης με πλαστικά παρεμβύσματα. Όλα τα μεταλλικά μέρη είναι βαμμένα εποξεικά, με τις πλέον σύγχρονους μεθόδους αντισκωρικής προστασίας, προεργασία βαφής με εμβάπτιση σε λουτρό απολάδωσης και αποσκωρίωσης για 30 λεπτά και 15 λεπτά σε λουτρό φωσφάτωσης. Στη συνέχεια βάφονται με ηλεκτροστατική μέθοδο με πούδρα ματ, παραμένοντας επί τουλάχιστον 30 λεπτά σε φούρνο στους C. Η ηλεκτροστατικού τύπου βαφή γίνεται σύμφωνα με τα πρότυπα της Ευρωπαϊκής Ένωσης και τα αντίστοιχα πρότυπα του ΕΛΟΤ. 2. Τα ερμάρια Τα ερμάρια-κομοδίνα (ντουλάπια και συρταριέρες) καθώς και η πλάτη των πάγκων, είναι κατασκευασμένα από μοριοσανίδα (νοβοπάν) με επένδυση μελαμίνη διπλής όψης 18mm και 8mm αντίστοιχα, χρώματος λευκό και είναι αναρτημένα στο σκελετό σε τρία τουλάχιστον σημεία του (στο κάτω μέρος, στο πίσω μέρος και στα πλαϊνά), με δυνατότητα προσθαφαίρεσης τους, ώστε αφ ενός να υπάρχει πρόσβαση στα δίκτυα παροχών πίσω από τους πάγκους και αφ ετέρου την εύκολη αντικατάστασή τους με άλλα ή την επισκευή τους. Τα σόκορα (περιθώρια) είναι για τα μεν τοιχία Α Ρ Ι ΣΤΟΤΕΛΕΙ Ο ΠΑ ΝΕ ΠΙ ΣΤ Η ΜΙ Ο ΘΕ Σ ΣΑ Λ Ο ΝΙ Κ ΗΣ Θ Ε ΣΣΑ Λ Ο ΝΙ Κ Η Τ ηλ. Κ έ ν τ ρ ο w w w. aut h. g r

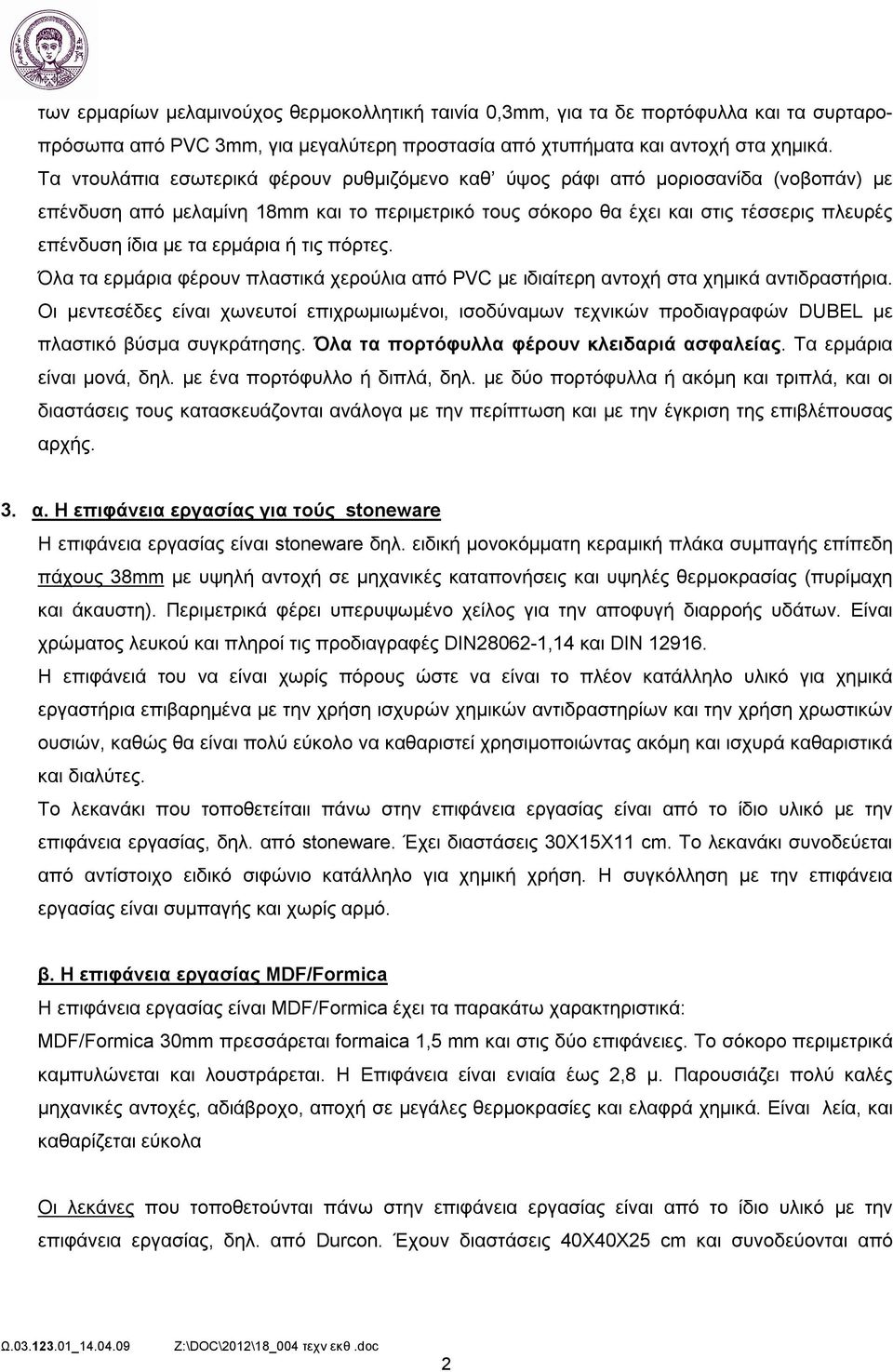

2 των ερμαρίων μελαμινούχος θερμοκολλητική ταινία 0,3mm, για τα δε πορτόφυλλα και τα συρταροπρόσωπα από PVC 3mm, για μεγαλύτερη προστασία από χτυπήματα και αντοχή στα χημικά. Τα ντουλάπια εσωτερικά φέρουν ρυθμιζόμενο καθ ύψος ράφι από μοριοσανίδα (νοβοπάν) με επένδυση από μελαμίνη 18mm και το περιμετρικό τους σόκορο θα έχει και στις τέσσερις πλευρές επένδυση ίδια με τα ερμάρια ή τις πόρτες. Όλα τα ερμάρια φέρουν πλαστικά χερούλια από PVC με ιδιαίτερη αντοχή στα χημικά αντιδραστήρια. Οι μεντεσέδες είναι χωνευτοί επιχρωμιωμένοι, ισοδύναμων τεχνικών προδιαγραφών DUBEL με πλαστικό βύσμα συγκράτησης. Όλα τα πορτόφυλλα φέρουν κλειδαριά ασφαλείας. Τα ερμάρια είναι μονά, δηλ. με ένα πορτόφυλλο ή διπλά, δηλ. με δύο πορτόφυλλα ή ακόμη και τριπλά, και οι διαστάσεις τους κατασκευάζονται ανάλογα με την περίπτωση και με την έγκριση της επιβλέπουσας αρχής. 3. α. Η επιφάνεια εργασίας για τούς stoneware Η επιφάνεια εργασίας είναι stoneware δηλ. ειδική μονοκόμματη κεραμική πλάκα συμπαγής επίπεδη πάχους 38mm με υψηλή αντοχή σε μηχανικές καταπονήσεις και υψηλές θερμοκρασίας (πυρίμαχη και άκαυστη). Περιμετρικά φέρει υπερυψωμένο χείλος για την αποφυγή διαρροής υδάτων. Είναι χρώματος λευκού και πληροί τις προδιαγραφές DIN ,14 και DIN Η επιφάνειά του να είναι χωρίς πόρους ώστε να είναι το πλέον κατάλληλο υλικό για χημικά εργαστήρια επιβαρημένα με την χρήση ισχυρών χημικών αντιδραστηρίων και την χρήση χρωστικών ουσιών, καθώς θα είναι πολύ εύκολο να καθαριστεί χρησιμοποιώντας ακόμη και ισχυρά καθαριστικά και διαλύτες. Το λεκανάκι που τοποθετείταιι πάνω στην επιφάνεια εργασίας είναι από το ίδιο υλικό με την επιφάνεια εργασίας, δηλ. από stoneware. Έχει διαστάσεις 30Χ15Χ11 cm. To λεκανάκι συνοδεύεται από αντίστοιχο ειδικό σιφώνιο κατάλληλο για χημική χρήση. Η συγκόλληση με την επιφάνεια εργασίας είναι συμπαγής και χωρίς αρμό. β. Η επιφάνεια εργασίας MDF/Formica Η επιφάνεια εργασίας είναι MDF/Formica έχει τα παρακάτω χαρακτηριστικά: MDF/Formica 30mm πρεσσάρεται formaica 1,5 mm και στις δύο επιφάνειες. Το σόκορο περιμετρικά καμπυλώνεται και λουστράρεται. Η Επιφάνεια είναι ενιαία έως 2,8 μ. Παρουσιάζει πολύ καλές μηχανικές αντοχές, αδιάβροχο, αποχή σε μεγάλες θερμοκρασίες και ελαφρά χημικά. Είναι λεία, και καθαρίζεται εύκολα Οι λεκάνες που τοποθετούνται πάνω στην επιφάνεια εργασίας είναι από το ίδιο υλικό με την επιφάνεια εργασίας, δηλ. από Durcon. Έχουν διαστάσεις 40Χ40Χ25 cm και συνοδεύονται από 2

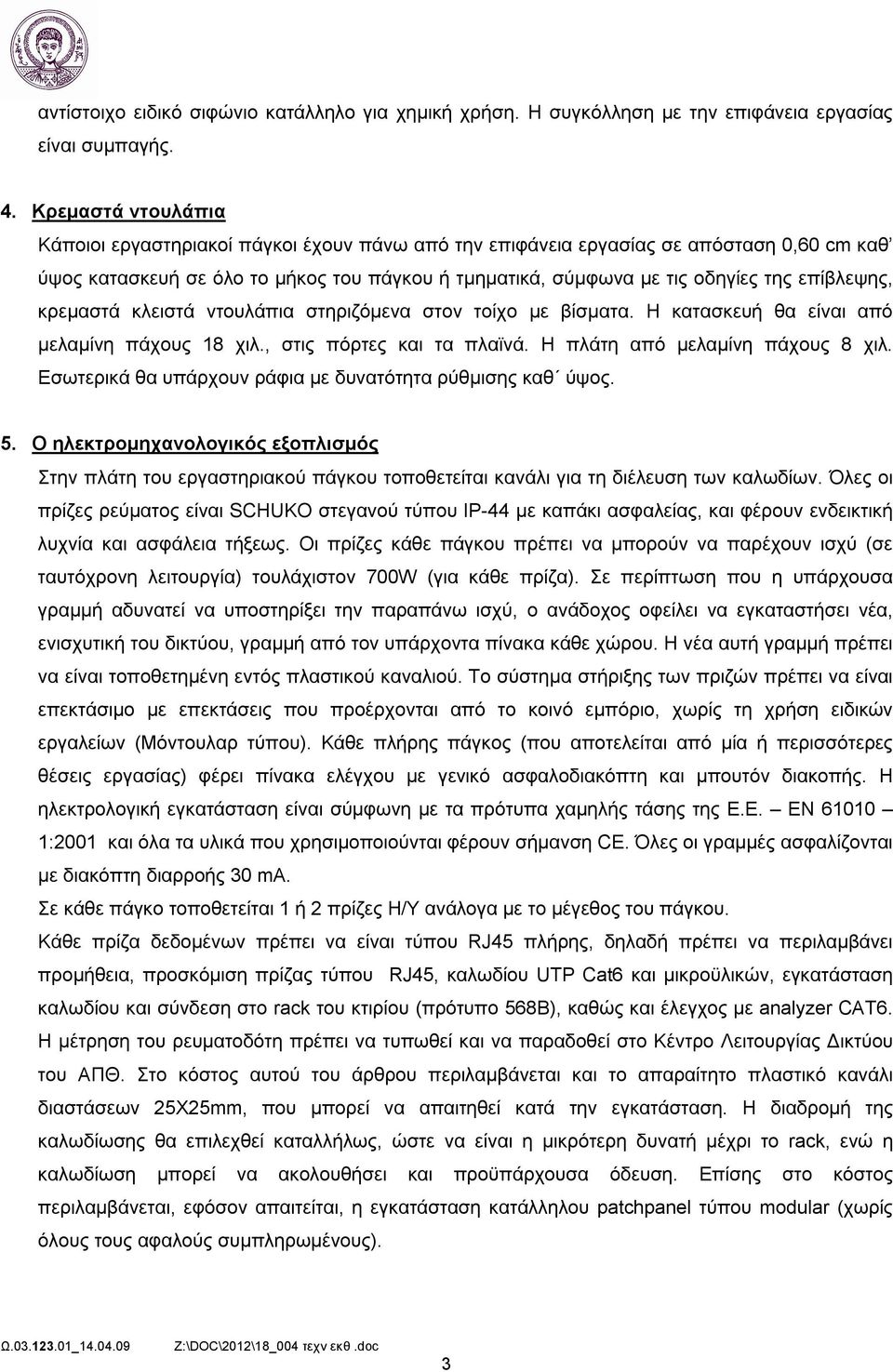

3 αντίστοιχο ειδικό σιφώνιο κατάλληλο για χημική χρήση. Η συγκόλληση με την επιφάνεια εργασίας είναι συμπαγής. 4. Κρεμαστά ντουλάπια Κάποιοι εργαστηριακοί πάγκοι έχουν πάνω από την επιφάνεια εργασίας σε απόσταση 0,60 cm καθ ύψος κατασκευή σε όλο το μήκος του πάγκου ή τμηματικά, σύμφωνα με τις οδηγίες της επίβλεψης, κρεμαστά κλειστά ντουλάπια στηριζόμενα στον τοίχο με βίσματα. Η κατασκευή θα είναι από μελαμίνη πάχους 18 χιλ., στις πόρτες και τα πλαϊνά. Η πλάτη από μελαμίνη πάχους 8 χιλ. Εσωτερικά θα υπάρχουν ράφια με δυνατότητα ρύθμισης καθ ύψος. 5. Ο ηλεκτρομηχανολογικός εξοπλισμός Στην πλάτη του εργαστηριακού πάγκου τοποθετείται κανάλι για τη διέλευση των καλωδίων. Όλες οι πρίζες ρεύματος είναι SCHUKO στεγανού τύπου IP-44 με καπάκι ασφαλείας, και φέρουν ενδεικτική λυχνία και ασφάλεια τήξεως. Οι πρίζες κάθε πάγκου πρέπει να μπορούν να παρέχουν ισχύ (σε ταυτόχρονη λειτουργία) τουλάχιστον 700W (για κάθε πρίζα). Σε περίπτωση που η υπάρχουσα γραμμή αδυνατεί να υποστηρίξει την παραπάνω ισχύ, ο ανάδοχος οφείλει να εγκαταστήσει νέα, ενισχυτική του δικτύου, γραμμή από τον υπάρχοντα πίνακα κάθε χώρου. Η νέα αυτή γραμμή πρέπει να είναι τοποθετημένη εντός πλαστικού καναλιού. Το σύστημα στήριξης των πριζών πρέπει να είναι επεκτάσιμο με επεκτάσεις που προέρχονται από το κοινό εμπόριο, χωρίς τη χρήση ειδικών εργαλείων (Μόντουλαρ τύπου). Κάθε πλήρης πάγκος (που αποτελείται από μία ή περισσότερες θέσεις εργασίας) φέρει πίνακα ελέγχου με γενικό ασφαλοδιακόπτη και μπουτόν διακοπής. Η ηλεκτρολογική εγκατάσταση είναι σύμφωνη με τα πρότυπα χαμηλής τάσης της Ε.Ε. ΕΝ :2001 και όλα τα υλικά που χρησιμοποιούνται φέρουν σήμανση CE. Όλες οι γραμμές ασφαλίζονται με διακόπτη διαρροής 30 ma. Σε κάθε πάγκο τοποθετείται 1 ή 2 πρίζες Η/Υ ανάλογα με το μέγεθος του πάγκου. Κάθε πρίζα δεδομένων πρέπει να είναι τύπου RJ45 πλήρης, δηλαδή πρέπει να περιλαμβάνει προμήθεια, προσκόμιση πρίζας τύπου RJ45, καλωδίου UTP Cat6 και μικροϋλικών, εγκατάσταση καλωδίου και σύνδεση στο rack του κτιρίου (πρότυπο 568Β), καθώς και έλεγχος με analyzer CAT6. Η μέτρηση του ρευματοδότη πρέπει να τυπωθεί και να παραδοθεί στο Κέντρο Λειτουργίας Δικτύου του ΑΠΘ. Στο κόστος αυτού του άρθρου περιλαμβάνεται και το απαραίτητο πλαστικό κανάλι διαστάσεων 25Χ25mm, που μπορεί να απαιτηθεί κατά την εγκατάσταση. Η διαδρομή της καλωδίωσης θα επιλεχθεί καταλλήλως, ώστε να είναι η μικρότερη δυνατή μέχρι το rack, ενώ η καλωδίωση μπορεί να ακολουθήσει και προϋπάρχουσα όδευση. Επίσης στο κόστος περιλαμβάνεται, εφόσον απαιτείται, η εγκατάσταση κατάλληλου patchpanel τύπου modular (χωρίς όλους τους αφαλούς συμπληρωμένους). 3

4 Δίκτυα υγρών Οι αγωγοί των διαφόρων παροχών υγρών είναι από χαλκό βαρέως τύπου ½. Οι αποχετεύσεις είναι από πολυπροπυλένιο Φ75mm. Όλες οι παροχές διέρχονται από ειδικά διαμορφωμένο "κανάλι παροχών" στο μεταλλικό σκελετό στήριξης του εργαστηριακού πάγκου. Το δίκτυο ύδρευσης και αποχέτευσης παρέχεται πλήρως συνδεδεμένο και έτοιμο προς χρήση. Εργαστήριο Επίτοιχος εργαστηριακός πάγκος μιας όψης διαστάσεων 3,00 Χ 0,75 Χ0,90+ 0,85 Χ 0,75 Χ 0,90 m, με επιφάνεια MDF-formica παχ. 3 εκ., με 1 ντουλάπι δίφυλλο νεροχύτη, λεκάνη ανοξείδωτη 50Χ40Χ25, κρουνό ζεστού/κρύου νερού. Ένα ντουλάπι μονόφυλλο, μια συρταριέρα και μια θέση εργασίας. Πρίζες σούκο ασφαλείας τεμ. 5. Μεταλλικό σκελετό από μορφοσωλήνα 60Χ30 χιλ. και κρεμαστό ντουλάπι κλειστό (για κλασέρ) διαστ. 3,0Χ0,37Χ0,80 χιλ. ΣΥΝΟΛΟ ΠΑΓΚΩΝ 1 ένας 2. Επίτοιχος εργαστηριακός πάγκος μιας όψης διαστάσεων 3,65Χ 0,75 Χ 0,90 m, με επιφάνεια MDF/Formica, Ντουλάπι δίφυλλο τεμ. 1, συρταριέρες τεμ. 2 και 2 θέσεις εργασίες, 5 πρίζες ρεύματος σούκου ασφαλείας. Ο πάγκος θα διαθέτει μεταλλικό σκελετό από μορφοσωλήνα 60Χ30 χιλ. 2 ντουλάπια κρεμαστά κλειστά (για κλασέρ) διαστ. 1,19Χ0,37Χ0,80 χιλ. και 1,69Χ0,37Χ0,80 χιλ. ΣΥΝΟΛΟ ΠΑΓΚΩΝ 1 ένας 3. Επίτοιχος εργαστηριακός πάγκος μιας όψης διαστάσεων 3,70 Χ 0,75 Χ 0,90 m, με επιφάνεια MDF/Formica παχ. 3 cm, ένα ντουλάπι μονόφυλλο, 2 τεμ. συρταριέρες, 2θέσεις εργασίας. Πρίζες σούκο ασφαλείας τεμ. 5. Μεταλλικό σκελετό από μορφοσωλήνα 60Χ30 χιλ. Εργαστήριο 606Β 1. Επίτοιχος εργαστηριακός πάγκος μιας όψης διαστάσεων 0,60 Χ 0,75 Χ 0,90 m, με επιφάνεια MDF/Formica, παχ. 3 εκ.. Ένα (1) τεμ. δίφυλλο ντουλάπι νεροχύτη με λεκάνη ανοξείδωτη διαστ. 40Χ40Χ25. Μεταλλικό σκελετό από μορφοσωλήνα 60Χ30 χιλ. 2. Βιβλιοθήκη διαστ. 0,60Χ0,60Χ2,30 μ. με μεταλλική βάση, 2 πόρτες από μελαμίνη και πλαϊν παχ. 18 χιλ. Η πλάτη από μελαμίνη παχ. 8 χιλ. εσωτερικά θα υπάρχουν ράφια ρυθμιζόμενα. 3. Επίτοιχος εργαστηριακός πάγκος μιας όψης διαστάσεων 5,20 Χ 0,75 Χ 0,90 m, με επιφάνεια MDF/Formica, παχ. 3 cm, με 4 τεμ. ντουλάπι μονόφυλλο με συρτάρι, 4 θέσεις εργασίας και πρίζες 4

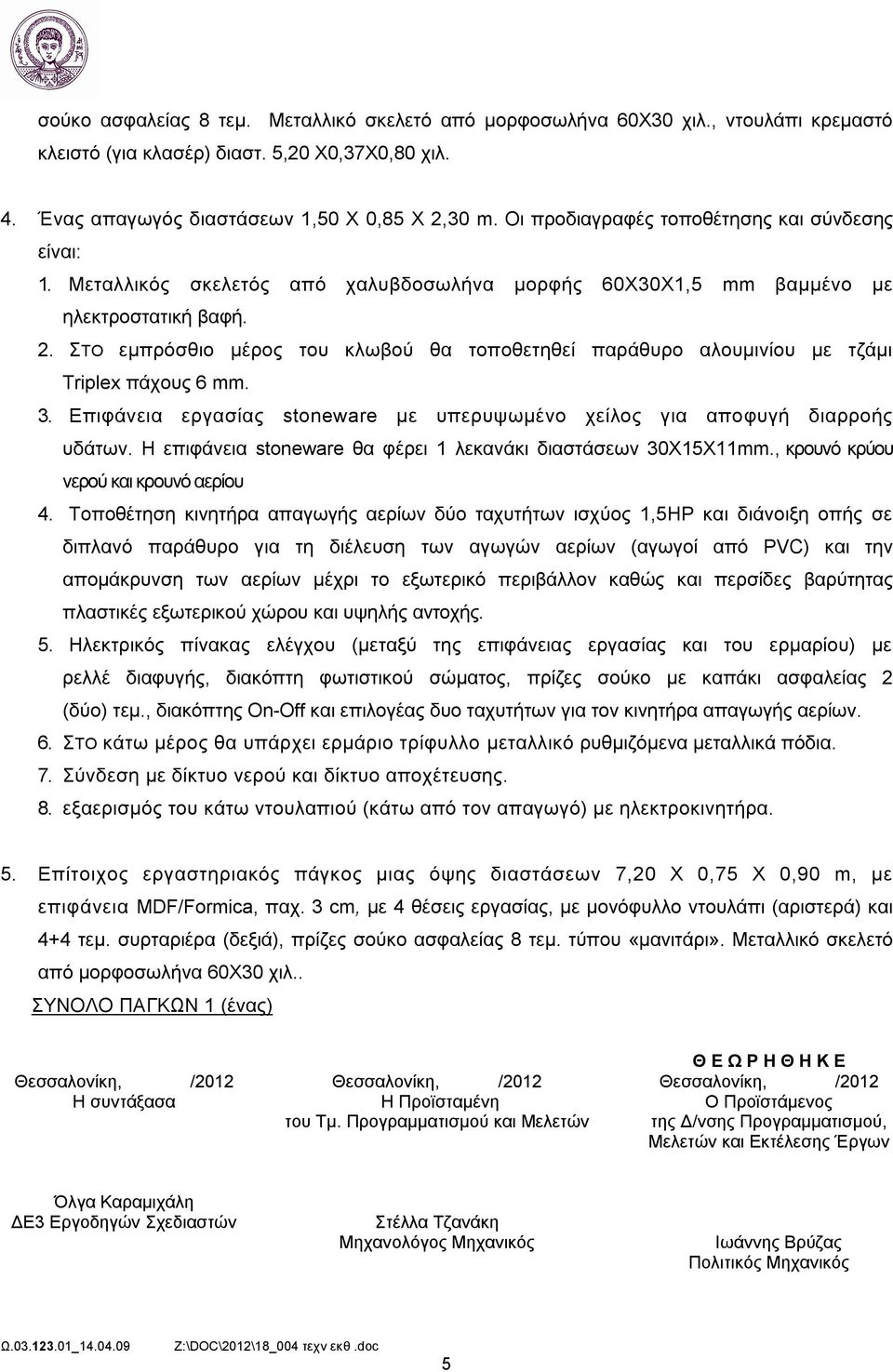

5 σούκο ασφαλείας 8 τεμ. Μεταλλικό σκελετό από μορφοσωλήνα 60Χ30 χιλ., ντουλάπι κρεμαστό κλειστό (για κλασέρ) διαστ. 5,20 Χ0,37Χ0,80 χιλ. 4. Ένας απαγωγός διαστάσεων 1,50 Χ 0,85 Χ 2,30 m. Οι προδιαγραφές τοποθέτησης και σύνδεσης είναι: 1. Μεταλλικός σκελετός από χαλυβδοσωλήνα μορφής 60X30X1,5 mm βαμμένο με ηλεκτροστατική βαφή. 2. ΣΤΟ εμπρόσθιο μέρος του κλωβού θα τοποθετηθεί παράθυρο αλουμινίου με τζάμι Triplex πάχους 6 mm. 3. Επιφάνεια εργασίας stoneware με υπερυψωμένο χείλος για αποφυγή διαρροής υδάτων. Η επιφάνεια stoneware θα φέρει 1 λεκανάκι διαστάσεων 30X15X11mm., κρουνό κρύου νερού και κρουνό αερίου 4. Τοποθέτηση κινητήρα απαγωγής αερίων δύο ταχυτήτων ισχύος 1,5ΗΡ και διάνοιξη οπής σε διπλανό παράθυρο για τη διέλευση των αγωγών αερίων (αγωγοί από PVC) και την απομάκρυνση των αερίων μέχρι το εξωτερικό περιβάλλον καθώς και περσίδες βαρύτητας πλαστικές εξωτερικού χώρου και υψηλής αντοχής. 5. Ηλεκτρικός πίνακας ελέγχου (μεταξύ της επιφάνειας εργασίας και του ερμαρίου) με ρελλέ διαφυγής, διακόπτη φωτιστικού σώματος, πρίζες σούκο με καπάκι ασφαλείας 2 (δύο) τεμ., διακόπτης On-Off και επιλογέας δυο ταχυτήτων για τον κινητήρα απαγωγής αερίων. 6. ΣΤΟ κάτω μέρος θα υπάρχει ερμάριο τρίφυλλο μεταλλικό ρυθμιζόμενα μεταλλικά πόδια. 7. Σύνδεση με δίκτυο νερού και δίκτυο αποχέτευσης. 8. εξαερισμός του κάτω ντουλαπιού (κάτω από τον απαγωγό) με ηλεκτροκινητήρα. 5. Επίτοιχος εργαστηριακός πάγκος μιας όψης διαστάσεων 7,20 Χ 0,75 Χ 0,90 m, με επιφάνεια MDF/Formica, παχ. 3 cm, με 4 θέσεις εργασίας, με μονόφυλλο ντουλάπι (αριστερά) και 4+4 τεμ. συρταριέρα (δεξιά), πρίζες σούκο ασφαλείας 8 τεμ. τύπου «μανιτάρι». Μεταλλικό σκελετό από μορφοσωλήνα 60Χ30 χιλ.. Η συντάξασα Η Προϊσταμένη του Τμ. Προγραμματισμού και Μελετών Θ Ε Ω Ρ Η Θ Η Κ Ε Ο Προϊστάμενος της Δ/νσης Προγραμματισμού, Μελετών και Εκτέλεσης Έργων Όλγα Καραμιχάλη ΔΕ3 Εργοδηγών Σχεδιαστών Στέλλα Τζανάκη Μηχανολόγος Μηχανικός Ιωάννης Βρύζας Πολιτικός Μηχανικός 5
