1 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΔΙΚΤΥΩΝ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ Κ.Α.: ΠΔΕ 2014ΣΕ ΕΡΓΟ: «Oικοδομικές εργασίες παθητικής πυροπροστασίας για το Συνεδριακό Πολιτιστικό Κέντρο του Παν/μιου Πατρών» Τ ΟΠΟΣ: Πανεπιστημιούπολη Πατρών ΠΙΝΑΚΑΣ ΣΤΟΙΧΕΙΩΝ ΕΡΓΟΛΑΒΙΑΣ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ: ,09 Φ.Π.Α. (24%) : ,90 Προϋπολογισμός : ,00 (με Φ.Π.Α.) Προθεσμία περαίωσης : Πηγή χρηματοδότησης: 60ημέρες ΠΔΕ 2014ΣΕ ΘΕΩΡΗΘΗΚΕ Πάτρα 22/03/2017 Οι συντάξαντες Παναγιώτης Λεβιθόπουλος Πολιτικός Μηχανικός Msc Ο Αναπληρωτής Προϊστάμενος του τμήματος Προγραμματισμού και Μελετών Παρασκευή Αναστασοπούλου Πολιτικός Μηχανικός Τ.Ε. Παναγιώτης Λεβιθόπουλος Πολιτικός Μηχανικός M.Sc. 1/21

2 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΔΙΚΤΥΩΝ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ Κ.Α.: ΠΔΕ 2014ΣΕ ΕΡΓΟ: «Οικοδομικές εργασίες παθητικής πυροπροστασίας για το Συνεδριακό Πολιτιστικό Κέντρο του Παν/μιου Πατρών» ΤΟΠΟΣ: Πανεπιστημιούπολη Πατρών Α. ΓΕΝΙΚΑ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η παρούσα Τεχνική Έκθεση αφορά στις εργασίες, όπως αυτές περιγράφονται αναλυτικά στον πίνακα των προμετρήσεων. Ειδικότερα οι εργασίες αυτές προέκυψαν μετά την έγκριση της παθητικής και ενεργητικής μελέτης του Συνεδριακού και Πολιτιστικού Κέντρου του Παν/μιου Πατρών. Η εκτέλεση των εργασιών θα γίνουν σύμφωνα με την παρούσα Τεχνική Περιγραφή καθώς και τις οδηγίες των επιβλεπόντων μηχανικών της Υπηρεσίας. Πέραν των παρακάτω αναφερομένων αναλυτικά εργασιών, πρέπει οπωσδήποτε να περιλαμβάνεται και η εκτέλεση όλων των λοιπών κύριων και βοηθητικών εργασιών, έστω και αν αυτές δεν αναφέρονται και που είναι όμως απαραίτητες, κατά την απόλυτη κρίση της Υπηρεσίας, για την άρτια, έντεχνη, λειτουργική και ασφαλή ολοκλήρωση των εργασιών, έτσι ώστε ο χώρος να παραδοθεί έτοιμος για χρήση. Οι ενδιαφερόμενοι πριν συμπληρώσουν την προσφορά τους θα πρέπει να επισκεφθούν τους χώρους που θα εκτελεστούν οι εργασίες, να λάβουν υπόψη τους τις αποκλίσεις που πιθανόν να υπάρχουν, να συλλέξουν όλα τα απαραίτητα στοιχεία και να καταγράψουν τις ιδιαιτερότητες του έργου και τις συνθήκες εκτέλεσης των εργασιών, προκειμένου να συντάξουν την οικονομική τους προσφορά. Όλες οι εργασίες πρέπει να εκτελεστούν με όλους τους κανόνες της τέχνης και της επιστήμης βάσει των παραδεδεγμένων ειδικών κανονισμών (Ελληνική Νομοθεσία, διεθνείς κανονισμοί, διεθνείς πιστοποιήσεις και εγκρίσεις, κλπ) και με την έγκριση της επίβλεψης. Σε κάθε περίπτωση θα προβλεφθεί η προστασία των υπαρχόντων οικοδομικών και Η/Μ στοιχείων για την αποφυγή ζημιών στο χώρο. Οπουδήποτε και εφόσον επηρεάζονται υπάρχοντα οικοδομικά στοιχεία από την εκτέλεση εργασιών, αυτά θα επαναφέρονται με δαπάνη του αναδόχου στην αρχική τους μορφή. Όλες οι εργασίες θα πρέπει να γίνουν τμηματικά έτσι ώστε να μην εμποδίζεται η λειτουργία του Σ.Π.Κ. και να ακολουθηθεί χρονοδιάγραμμα εργασιών που θα εγκριθεί από την επίβλεψη. Ο ανάδοχος είναι υποχρεωμένος να φροντίσει για την ασφάλεια των χώρων κατά την διάρκεια των εργασιών. Ο χώρος θα παραδοθεί καθαρός από μπάζα, άχρηστα υλικά, κ.λ.π. με ευθύνη του αναδόχου. Χρόνος περαίωσης εξήντα (60) ημερολογιακές ημέρες. Ο χρόνος μετράει από την ημερομηνία υπογραφής της σύμβασης. Β. ΑΝΤΙΚΕΙΜΕΝΟ Αντικείμενο της παρούσας Τεχνικής Περιγραφής είναι οι απαιτούμενες οικοδομικές εργασίες μετά την έγκριση της παθητικής και ενεργητικής πυρασφάλειας του Συνεδριακού Πολιτιστικού Κέντρου του Παν/μιου Πατρών. Γ. ΤΕΧΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΕΡΓΑΣΙΩΝ Τοιχείο Δεξαμενής καυσίμου Κατασκευή τοιχείου από μονή πλινθοδομή με επίχριση και χρωματισμό αυτού διαστάσεων 3,40Χ0,50 m όπως φαίνεται στην κάτοψη εκατέρωθεν της δεξαμενής πετρελαίου. Η υπάρχουσα οπή στην εσωτερική τοιχοποιϊα θα αποκατασταθεί πλήρως. 2/21

3 Χώρισμα από διπλή πυράντοχη γυψοσανίδα Κατασκευή νέου χωρίσματος τύπου συμπαγή, αποτελούμενου από ένα πλήρες σύστημα σιδερένιου γαλβανισμένου σκελετού. Ο σκελετός αποτελείται από ορθοστάτες και στρωτήρες και τοποθετείται σε καρρέ ανοίγματος το πολύ 60 εκ. Ο σκελετός όλων των χωρισμάτων θα φθάνει υποχρεωτικά μέχρι το φέροντα οργανισμό (οροφή) που θα γίνεται η πάνω στήριξη. Οι στρωτήρες στο δάπεδο και την οροφή βιδώνονται με βίσματα (ούπα) και βίδες και στεγανοποιούνται με σιλικόνη. Μέσα στον σκελετό τοποθετείται επιμελώς πάπλωμα ορυκτοβάμβακα πάχους 50mm και βάρους 80kg/m3. Ο ορυκτοβάμβακας τοποθετείται έτσι ώστε να μην παραμένουν κενά για την πλήρη μόνωση των διαχωριζομένων χώρων. Στην εσωτερική πλευρά του χωρίσματος θα τοποθετηθεί διπλή πυράντοχη γυψοσανίδα πάχους 2 Χ 12,5 mm., ενώ στην εξωτερική μονή πυράντοχη γυψοσανίδα. Οι γυψοσανίδες θα τοποθετηθούν με φρεζάτες λαμαρινόβιδες και οι αρμοί των γυψοσανίδων θα στοκαριστούν δια ακρυλικού στόκου και ειδικής ταινίας. Στην τιμή περιλαμβάνονται υλικά και εργασία πλήρους κατασκευής και τοποθέτησης. Όλη η επένδυση με γυψοσανίδες θα φθάνει μέχρι το φέροντα οργανισμό (οροφή). Η επένδυση στο shaft του φουαγιέ θα γίνει μετά την αποξήλωση της θύρας και της κάσσας της με χρωματισμό της από την εξωτερική πλευρά, δια πλαστικού χρώματος σε δύο στρώσεις αφού πρώτα γίνει το στοκάρισμα και σπατουλάρισμα των αρμών και των βιδών. Στην τιμή περιλαμβάνονται υλικά και εργασία πλήρους κατασκευής και τοποθέτησης. Ο ανάδοχος θα εφαρμόσει σχολαστικά τις οδηγίες της εταιρείας παραγωγής του συστήματος χωρισμάτων. Το σύστημα στερέωσης, οι γυψοσανίδες, ο πετροβάμβακας και όλα τα μικροϋλικά θα υποβληθούν για έγκριση σαν ενιαίο σύνολο, που θα είναι συμβατό με όλες τις απαιτήσεις πυροπροστασίας κάθε χώρου. Σιδηρές περσίδες Κατασκευή και τοποθέτηση σιδηρών περσίδων 1,5 m 2 (θυρίδας εξαερισμού) απο κάσσα και περσίδες από στραντζαριστή λαμαρίνα ψυχρής εξέλασης, σύμφωνα την ΕΤΕΠ Στην τιμή συμπεριλαμβάνονται υλικά σύνδεσης και τοποθέτησης, καθώς και χρωματισμός τους με διπλή στρώση ελαιοχρώματος μινίου. Ξύλινες πυράντοχες πόρτες Οι ξύλινες πυράντοχες πόρτες θα είναι με δείκτη πυροπροστασίας 60 και θα φέρουν: Ξύλινη κάσα και περβάζια μασίφ, φύλλο πόρτας πάχους 50mm αποτελούμενο από ξύλινο μασίφ σκελετό περιμετρικά και πυρίμαχα-ηχομονωτικά υλικά εσωτερικά. Επενδυση από τις δυο πλευρές από ξύλινα πάνελς χωρίς φυτικές ίνες. Βαφή λάκα ή επενδεδυμένη με φυσικό καπλαμά και λουστραρισμένη με ειδικά πυράντοχα βερνίκια σε σχέδιο και απόχρωση όμοια με τις υπάρχουσες. Πυράντοχη κλειδαριά, τύπου patent με προδιάθεση για κύλινδρο YALE. Σταθερό έμβολο στην πλευρά των μεντεσέδων. Πυράντοχα πόμολα και επιστόμια χρώματος μαύρου. Δυο μεντεσέδες για τις μονόφυλλες εκ των οποίων ο ένας ρυθμιζόμενος για αυτόματο κλείσιμο και τέσσερις για τις δίφυλλες εκ των οποίων οι δύο ρυθμιζόμενοι για αυτόματο κλείσιμο. Θερμοδιογκούμενη ταινία περιμετρικά. Πινακίδα με τα στοιχεία πιστοποίησης. Σύρτης σταθεροποίησης ημισταθερού φύλλου για τις δίφυλλες. Θύρες μονόφυλλες ή δίφυλλες και διαφορετικών διαστάσεων κατά περίπτωση με αντίσταση στη φωτιά σύμφωνα με τη μελέτη πυροπροστασίας του κτιρίου. 3/21

4 Κάθε πόρτα θα συνοδεύεται με πιστοποιητικό δοκιμασίας από αναγνωρισμένο οργανισμό, σύμφωνα με την ισχύουσα Νομοθεσία. Μεταλλικές πυράντοχες θύρες Οι μεταλλικές πυράντοχες θύρες θα είναι με δείκτη πυροπροστασίας 90 και 60' και θα φέρουν: θυρόφυλλο, τύπου σάντουιτς από ηλεκτρογαλβανισμένο χαλυβδοέλασμα με εσωτερική γέμιση από πυράντοχα υλικά, συνολικού πάχους 60. χιλ. Κάσα γωνιακή από ηλεκτρογαλβανισμένο χαλυβδοέλασμα, σε σχήμα Ζ, με τρία τζινέτια σε κάθε πλευρά. Πυράντοχη κλειδαριά, τύπου patent με υποδοχή για κύλινδρο, χερούλια πυρασφαλείας σχήματος U πλαστικοποιημένα σε χρώμα μαύρο και πλάκες μέσα και έξω. Σταθερό έμβολο στην πλευρά των μεντεσέδων. Πυράντοχα πόμολα και επιστόμια χρώματος μαύρου. Δυο μεντεσέδες για τις μονόφυλλες εκ των οποίων ο ένας ρυθμιζόμενος για αυτόματο κλείσιμο και τέσσερις για τις δίφυλλες εκ των οποίων οι δύο ρυθμιζόμενοι για αυτόματο κλείσιμο. Θερμοδιογκούμενη ταινία περιμετρικά. Πινακίδα με τα στοιχεία πιστοποίησης. Κάσα και θυρόφυλλα βαμμένα με εποξική βαφή φούρνου (γκοφρέ). Σύρτης σταθεροποίησης ημισταθερού φύλλου για τις δίφυλλες. Θύρες μονόφυλλες ή δίφυλλες και διαφορετικών διαστάσεων κατά περίπτωση με αντίσταση στη φωτιά σύμφωνα με τη μελέτη πυροπροστασίας του κτιρίου. Κάθε πόρτα θα συνοδεύεται με πιστοποιητικό δοκιμασίας από αναγνωρισμένο οργανισμό, σύμφωνα με την ισχύουσα Νομοθεσία. Όλες οι θύρες θα έχουν τις ελάχιστες απαιτούμενες διαστάσεις από την μελέτη παθητικής πυροπροστασίας που συνοδεύει την τεχνική περιγραφή. Στην τοποθέτηση των νέων θυρών περιλαμβάνονται όλες οι εργασίες πλήρους τοποθέτησης τους με αποκατάσταση του περιμετρικού λαμπα μετά την δημιουργία του απαιτούμενου ανοίγματος. Μπάρες πανικού Οι μπάρες πανικού εσωτερικά, θα φέρουν χειρολαβής (χερούλι) εξωτερικά με κύλινδρο ασφαλείας. Οι μπάρες θα είναι τύπου CISA ή άλλου εγκεκριμένου με μαύρα μπράτσα και κόκκινη λαβή. Οι μηχανισμοί προπορείας θα είναι τύπου CISA ή GEZE ή άλλου εγκεκριμένου. Περιλαμβάνονται όλες οι μικρορυθμίσεις των θυρών για την σωστή λειτουργία τους μετά την τοποθέτηση των ανωτέρω συστημάτων. Όλες οι παραπάνω εργασίες θα εκτελεσθούν έντεχνα και αφορούν πλήρως περαιωμένες κατασκευές συμπληρωμένων και τυχόν μικροϋλικά (κλάπες) που θα απαιτηθούν. Θα φέρουν κλειδαριά απλή οι μονές και κλειδαριά με αντίκρισμα οι διπλές. Στην τιμή η προμήθεια, τοποθέτηση και παράδοση σε πλήρη λειτουργία. Επιπλέον περιλαμβάνονται και οι αποκαταστάσεις ζημιών που ενδεχομένως προκληθούν. Μηχανισμός επαναφοράς Ο μηχανισμός επαναφοράς θα είναι ενδεικτικού τύπου CISA. Στην τιμή η προμήθεια, τοποθέτηση και παράδοση σε πλήρη λειτουργία. Επιπλέον περιλαμβάνονται και οι αποκαταστάσεις ζημιών που ενδεχομένως προκληθούν. Δάπεδα Shaft-αποκατάσταση οπών σε πλινθοδομή ή οπλισμένο σκυρόδεμα Η πλήρωση των ανοιγμάτων μεταξύ οιονδήποτε πυροδιαμερισμάτων θα γίνει με σιδηρογωνιές και λαμαρίνα παχους 2mm που θα πληρωθεί με σκυρόδεμα C12/15 ελάχιστου πάχους 10mm. Ο σκελετός με την λαμαρίνα θα καλυφθεί με πυράντοχη γυψοσανίδα. με πιστοποιημένο σύστημα 4/21

5 (ενδεικτικά με λαμαρίνα, μπετόν και πετροβάμβακα ή οποιοδήποτε άλλο πιστοποιημένο σύστημα) με δείκτη πυραντίστασης τουλάχιστον 90 λεπτά. Το συνεργείο θα φέρει πιστοποίηση από την προμηθεύτρια εταιρία των υλικών των πυροφραγμών καθώς και όλα τα υλικά κατασκευής θα είναι πιστοποιημένα σύμφωνα με τα εθνικά πρότυπα για αντοχή σε φωτιά για τουλάχιστον 90 λεπτά. Μεταλλικό στέγαστρο Θα κατασκευασθεί ένα στέγαστρο, διαστάσεων 4,00 Χ 5,00 μ. προκειμένου να στεγαστεί συγκρότημα αντλιών το οποίο θα τοποθετηθεί σε επαφή με το συνεδριακό κέντρο στην βορειοδυτική του πλευρά, κοντά στην πλευρική έξοδο της κεντρικής αίθουσας.. Το στέγαστρο θα αποτελείται από σιδερένιους κοιλοδοκούς 80/80/4 για τους στύλους, 100/50/4 και 50/50/3 για δοκούς και τεγίδες αντίστοιχα, όπως φαίνεται και στα σχέδια. Τα μεταλλικά στοιχεία θα είναι βαμμένα με ελαιόχρωμα χρώματος επιλογής της υπηρεσίας. Το συνολικό ύψος του στεγάστρου θα είναι 4.23 μ. και η οροφή θα έχει κλίση 13%. Η επικάλυψη της οροφής θα γίνει με γαλβανισμένη κυματοειδή λαμαρίνα, ενώ η πλαγιοκάλυψη θα γίνει με φύλλα γαλβανισμένης κυματοειδούς λαμαρίνας πλάτους 30 εκ. η οποία θα τοποθετείται οριζόντια ανά 30 εκ εξωτερικά (έξω από τις κοιλοδοκούς) και εσωτερικά (μέσα από τις κοιλοδοκούς) για να καλύπτει τα κενά και να προσφέρει αερισμό. Το στέγαστρο θα εδράζεται σε πλάκα οπλισμένου σκυροδέματος με διπλό πλέγμα Τ131 άνω και κάτω, μέσου πάχους 15 εκ. Η θεμελίωση των στύλων θα γίνει με πέδιλα οπλισμένου σκυροδέματος διαστάσεων 0,50/0,50 και ύψους 50 εκ. Αρχικά θα γίνει εκσκαφή στα σημεία που θα τοποθετηθούν τα πέδιλα, διαστάσεων όσο το πέδιλο και σε βάθος 60 εκ. Κατόπιν θα τοποθετηθούν τα αγκύρια θα τοποθετηθεί οπλισμός της εδαφόπλακας και θα γίνει η σκυροδέτηση. Στην μία πλάγια πλευρά του υποστέγου (τη βορινή), θα τοποθετηθεί πόρτα σιδερένια με περσίδες διαστάσεων 1,00 Χ 2,40 μ., βαμμένη με αντισκωριακό και δύο στρώσεις ελαιόχρωμα χρώματος επιλογής της υπηρεσίας. Στην μικρή πλευρά (απέναντι από τον τοίχο του συνεδριακού) οι κατακόρυφες κοιλοδοκοί που στηρίζουν τη λαμαρίνα, θα τοποθετηθούν σε απόσταση 2,5 μ. ανάμεσά τους, έτσι ώστε από το κενό να μπορέσει να εισέλθει το αντλιτικό συγκρότημα. Στο σημείο επαφής της λαμαρίνας με τον τοίχο του συνεδριακού, θα τοποθετηθεί αυτοκόλλητη μονωτική ταινία και μαστίχα, για στεγάνωση. Δ. Γενικά Όλες οι εργασίες πρέπει να εκτελεστούν με όλους τους κανόνες της τέχνης και της επιστήμης βάσει των παραδεδεγμένων ειδικών κανονισμών και με την έγκριση της επίβλεψης. Ο ανάδοχος υποχρεούται να εκτελέσει χωρίς ιδιαίτερη αποζημίωση τυχόν διαφοροποιήσεις σε συνδεσμολογίες ή οδεύσεις καλωδιώσεων, σωληνώσεων που θα εξυπηρετήσουν καλλίτερα την λειτουργικότητα του χώρου, σύμφωνα με τις οδηγίες της επίβλεψης και τις ανάγκες και απαιτήσεις των χρηστών. Ο ανάδοχος υποχρεούται να υποβάλλει πλήρη στοιχεία με τα υλικά και τα δείγματα των υλικών που θα χρησιμοποιηθούν. Ο ανάδοχος υποχρεούται μετά το πέρας των εργασιών να αποκαταστήσει τυχόν ζημιές, εκσκαφές, διανοίξεις οπών, αποξηλώσεις κλπ, να καθαρίσει τον χώρο από τα υλικά των καθαιρέσεων, τα διάφορα σκουπίδια κλπ και να τα μεταφέρει σε χώρο που θα υποδειχθεί από την επίβλεψη, με δική του μέριμνα και δαπάνη. Όλες οι θύρες θα έχουν τις ελάχιστες απαιτούμενες διαστάσεις από την μελέτη παθητικής πυροπροστασίας που συνοδεύει την τεχνική περιγραφή. Στην τοποθέτηση των νέων θυρών περιλαμβάνονται όλες οι εργασίες πλήρους τοποθέτησης τους με αποκατάσταση του περιμετρικού λαμπα Όλες οι θύρες που θα αποξηλωθούν θα μεταφερθούν σε χώρο που θα υποδειχθεί από την επίβλεψη. Σε κάθε περίπτωση θα προβλεφθεί η προστασία των υπαρχόντων οικοδομικών και ηλεκτρομηχανολογικών στοιχείων, για την αποφυγή ζημιών στο κτίριο. Όλες οι εργασίες, θα πρέπει να γίνουν σε χρόνο που δεν θα εμποδίζεται η λειτουργία του Σ.Π.Κ.. 5/21

6 Ο ανάδοχος είναι υποχρεωμένος να φροντίσει για την ασφάλεια των κτιρίων κατά την διάρκεια των εργασιών. Ο ανάδοχος κατά την εκτέλεση της εργολαβίας υποχρεούται να διευκολύνει την εκτέλεση των εργασιών εντός του αυτού χώρου άλλης εργολαβίας και να παρέχει κάθε συνεργασία αναγκαία για την προώθησή της. Οι συντάξαντες Παναγιώτης Λεβιθόπουλος Πολιτικός Μηχανικός Msc Ο Αναπληρωτής Προϊστάμενος του τμήματος Προγραμματισμού και Μελετών Παρασκευή Αναστασοπούλου Πολιτικός Μηχανικός Τ.Ε. Παναγιώτης Λεβιθόπουλος Πολιτικός Μηχανικός M.Sc. 6/21

7 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΔΙΚΤΥΩΝ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ Α/Α Κ.Α.: ΠΔΕ 2014ΣΕ ΕΡΓΟ: «Oικοδομικές εργασίες παθητικής πυροπροστασίας για το Συνεδριακό Πολιτιστικό Κέντρο του Παν/μιου Πατρών» ΤΟΠΟΣ: Πανεπιστημιούπολη Πατρών ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ Μονάδα μέτρησης Ποσό τητα Τιμή Μονάδας ( ) Σύνολο ( ) Οικοδομικές εργασίες όπως αναλυτικά περιγράφονται στην τεχνική περιγραφή και στον πίνακα των προμετρήσεων παθητικής πυροπροστασίας Τεμ , ,00 Μεταλλικό στέγαστρο εργασίες όπως Τεμ , ,50 αναλυτικά περιγράφονται στην τεχνική περιγραφή Σύνολο εργασιών ,50 ΓΕ & ΟΕ 5.595,93 Άθροισμα ,43 Απρόβλεπτα 5.502,66 Μερικό σύνολο ,09 Φ.Π.Α. 24% 10124,90 Σύνολο ,99 Σύνολο σε ακέραιο αριθμό ,00 ΠΑΡΑΤΗΡΗΣΗ : Οι ανωτέρω τιμές ελήφθησαν από την αγορά. Στις τιμές αυτές περιλαμβάνονται παντός είδους κρατήσεις που βαρύνουν τον ανάδοχο, πλην Φ.Π.Α. ΘΕΩΡΗΘΗΚΕ Πάτρα 22/03/2017 Οι συντάξαντες Παναγιώτης Λεβιθόπουλος Πολιτικός Μηχανικός Msc Ο Αναπληρωτής Προϊστάμενος του τμήματος Προγραμματισμού και Μελετών Παρασκευή Αναστασοπούλου Πολιτικός Μηχανικός Τ.Ε. Παναγιώτης Λεβιθόπουλος Πολιτικός Μηχανικός M.Sc. 7/21

8 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΔΙΚΤΥΩΝ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ Κ.Α.: ΠΔΕ 2014ΣΕ ΕΡΓΟ: «Oικοδομικές εργασίες παθητικής πυροπροστασίας για το Συνεδριακό Πολιτιστικό Κέντρο του Παν/μιου Πατρών» ΤΟΠΟΣ: Πανεπιστημιούπολη Πατρών ΠΡΟΜΕΤΡΗΣΗ ΜΕΤΑΛΛΙΚΟΥ ΣΤΕΓΑΣΤΡΟΥ Α/Α ΕΙΔΟΣ ΕΡΓΑΣΙΑΣ ΕΙΔΟΣ ΠΟΣΟΤΗΤΑ 1 Μεταλλικός σκελετός χλγρ 500,00 2 Σκυροδέματα κ.μ. 5,00 3 Εκσκαφές τεμ 1,00 4 Επικάλυψη με γαλβανισμένη λαμαρίνα τ.μ. 28,00 5 Πλαγιοκάλυψη με γαλβανισμένη λαμαρίνα μ.μ. 47,00 6 Πόρτα σιδερένια περσιδωτή βαμένη τεμ. 1, * Μόνωση τεμ. 1,00 Πάτρα 22/03/2017 O Συντάξας O Αναπληρωτής Προϊστάμενος του τμήματος Αρχιτεκτονικών & Μελετών Πολιτικού Μηχανικού Παναγιώτης Λεβιθόπουλος Πολιτικός Μηχανικός Msc Παναγιώτης Λεβιθόπουλος Πολιτικός Μηχανικός M.Sc. 8/21

9 9/21

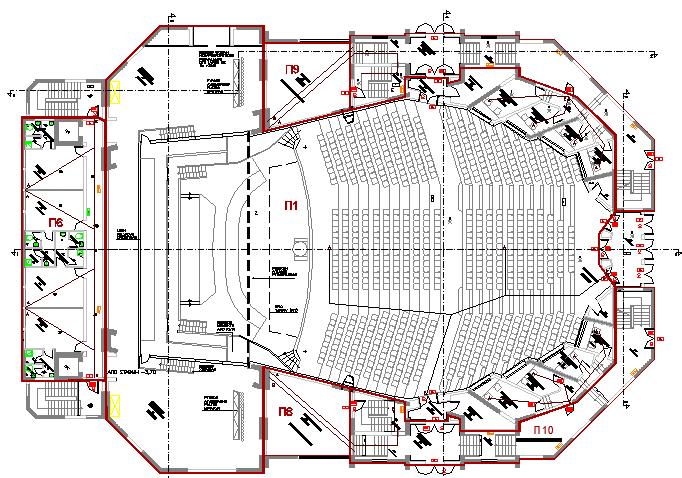

10 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΔΙΚΤΥΩΝ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ Κ.Α.: ΠΔΕ 2014ΣΕ ΕΡΓΟ: «Απαιτούμενες οικοδομικές εργασίες μετά την έγκριση της παθητικής πυρασφάλειας του Συνεδριακού Πολιτιστικού Κέντρου του Παν/μιου Πατρών» ΤΟΠΟΣ: Πανεπιστημιούπολη Πατρών Τμήμα Ι ΠΡΟΜΕΤΡΗΣΗ ΟΙΚΟΔΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ Κλιμακοστάσιο καμαρίνια Dimmer Ηλεκτροστάσιο Περιμετρικός διάδρομος -9,10 Μονές θύρες μεταλλικές πυράντοχες (ελάχιστες διαστάσεις) R90 2Χ(1,061Χ2,11) 0,90X2,20 0,90*2,20 Αποκατάσταση οπών σε οπλισμένο σκυρόδεμα 3,0m 2 0,30m 2 Προθάλαμο κύριας αίθουσας -3,70 Μονές θύρες μεταλλικές πυράντοχες (ελάχιστες διαστάσεις) R60 Μπάρες μονές Αποξήλωση του καθρέπτη και αποκατάσταση της τοιχοποιίας Κλιμακοστάσιο καμαρίνια 2Χ(1,061Χ2,11) 2τεμ. 1 τεμ. Κλιμακοστάσιο Αίθουσα Μεταφραστικοί Περιμετρικός +0,00 καμαρίνια πρόβας Π8,Π9 θαλάμοι Κύρια Αίθουσα διάδρομος Π10 Μονές θύρες μεταλλικές πυράντοχες (ελάχιστες διαστάσεις) R60 2Χ(1,061Χ2,11) 2Χ(0,90Χ2,20) 2Χ(0,90Χ2,20) Μονές θύρες μεταλλικές πυράντοχες R60 Διπλές θύρες ξύλινες πυράντοχες 3Χ(1,80Χ2,25) 1,80Χ2,25

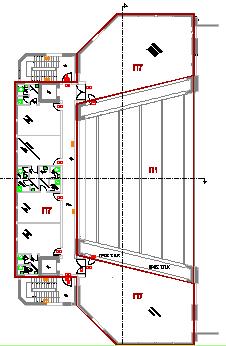

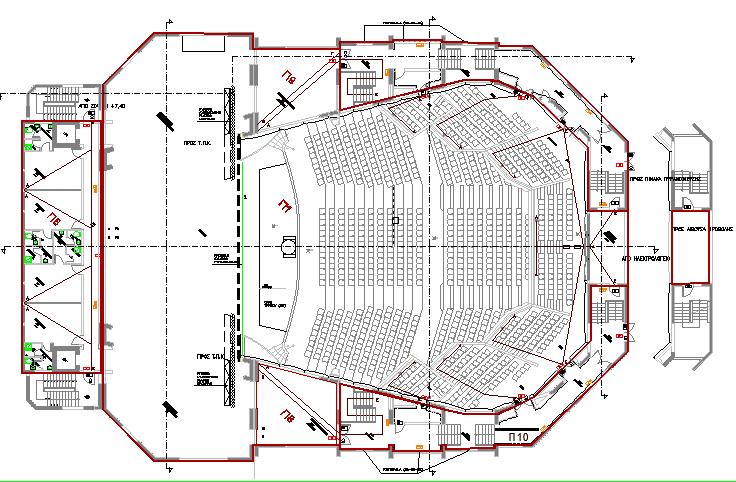

11 (ελάχιστες διαστάσεις) R60 Μπάρες μονές 2τεμ. 2τεμ. Μπάρες επανατοποθέτηση 3τεμ. 2 τεμ. Μηχανισμοί επαναφοράς επανατοποθέτηση 2 τεμ. Αποκατάσταση οπών σε οπλισμένο σκυρόδεμα (επιφάνεια) 0,20m 2 Αποξήλωση και επανατοποθέτηση θύρας με αλλαγή φοράς 1 τεμ Κλιμακοστάσιο καμαρίνια Αίθουσα προβολήςελέγχου 5,04 Θεωρεία Μονές θύρες μεταλλικές πυράντοχες (ελάχιστες διαστάσεις) R60 2Χ(1,061Χ2,11) 0,90Χ2,25 2Χ(0,90Χ2,25) Μονές θύρες ξύλινες πυράντοχες (ελάχιστες διαστάσεις) R60 Διπλές θύρες μεταλλικές πυράντοχες (ελάχιστες διαστάσεις) R60 Μπάρες μονές Μπάρες διπλές Χώρισμα με πυράντοχη γυψοσανίδα και πετροβάμβακα Μηχανισμος επαναφοράς 2τεμ. Αίθουσα πρόβας 7,4 Πινακοθήκη Μονές θύρες μεταλλικές πυράντοχες R60 0,90*2,25 0,90*2,25 Μπάρες διπλές 1τεμ. Αίθουσα πρόβας Π8,Π9 2Χ2,0Χ2,25 2τεμ. 2Χ3,822Χ1,847 Περιμετρικός διάδρομος Π10 1 τεμ. Τμήμα ΙI

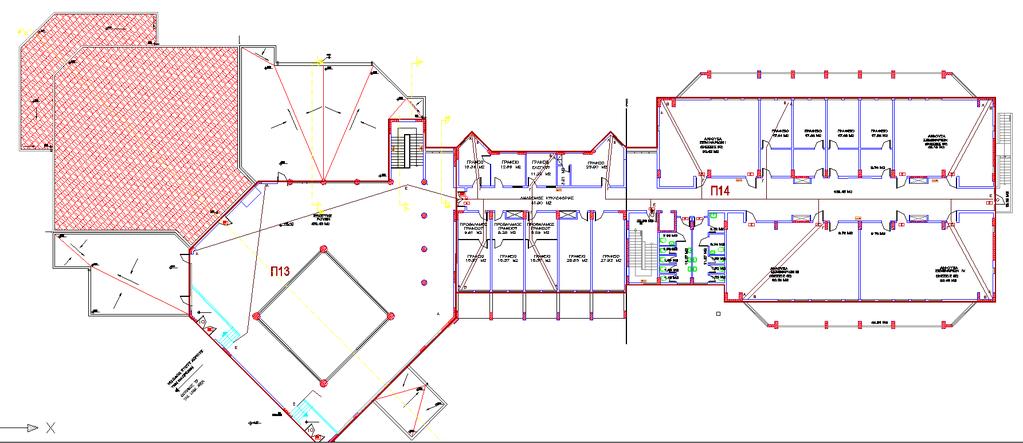

12 Υπόγειο Δεξαμενη καυσίμου Λέβητας Περιμετρικό τοιχείο από πλινθοδομή 0,40m 2 Χώρισμα με πυράντοχη γυψοσανίδα και πετροβάμβακα 12,5 m 2 28 m 2 Μεταλλικές περσίδες 1,5m 2 Τμήμα ΙI Ισόγειο Shaft αεραγωγών Χώρισμα με πυράντοχη γυψοσανίδα και πετροβάμβακα με αποξήλωση υπάρχουσας θύρας και κάσσας R90 5,0 m 2 Χρωματισμός χωρίσματος 5,0m 2 Ψευδοροφή Όροφος αμφιθεάτρου Μονές θύρες μεταλλικές πυράντοχες (ενδεικτικές διαστάσεις) R60 0,90*2,10 Τμήμα ΙIΙ Αίθουσα Πολλαπλών Ισόγειο Shaft αεραγωγών χρήσεων Διπλές θύρες μεταλλικές πυράντοχες (ελάχιστες διαστάσεις) R60 1,60*2,25 Μπάρες διπλές 1τεμ. δάπεδα Shaft επιφάνεια 2,50 m 2 Τμήμα ΙV

13 Ισόγειο Κλιμακοστάσιο Αίθουσα Σεμιναρίων Θύρα διαδρόμου προς το τμήμα ΙΙ Shaft αεραγωγών Μπάρες μονές 1 τεμ. 9τεμ. δάπεδα Shaft επιφάνεια 5,0 m 2 Αίθουσα Οροφος Κλιμακοστάσιο Σεμιναρίων Μπάρες μονές 1 τεμ. 10τεμ. Θύρα διαδρόμου προς το τμήμα ΙΙ Shaft αεραγωγών Πάτρα 22/03/2017 Η Συντάξασα O Αναπληρωτής Προϊστάμενος του τμήματος Αρχιτεκτονικών & Μελετών Πολιτικού Μηχανικού Αναστασοπούλου Παρασκευή Πολιτικός Μηχ/κός Τ.Ε. Παναγιώτης Λεβιθόπουλος Πολιτικός Μηχανικός M.Sc.

14 Τμήμα Ι -9,10

15 Τμήμα Ι -3,70
