Διακήρυξη Δημόσιου Ανοικτού Διεθνούς Ηλεκτρονικού Διαγωνισμού

Transcript

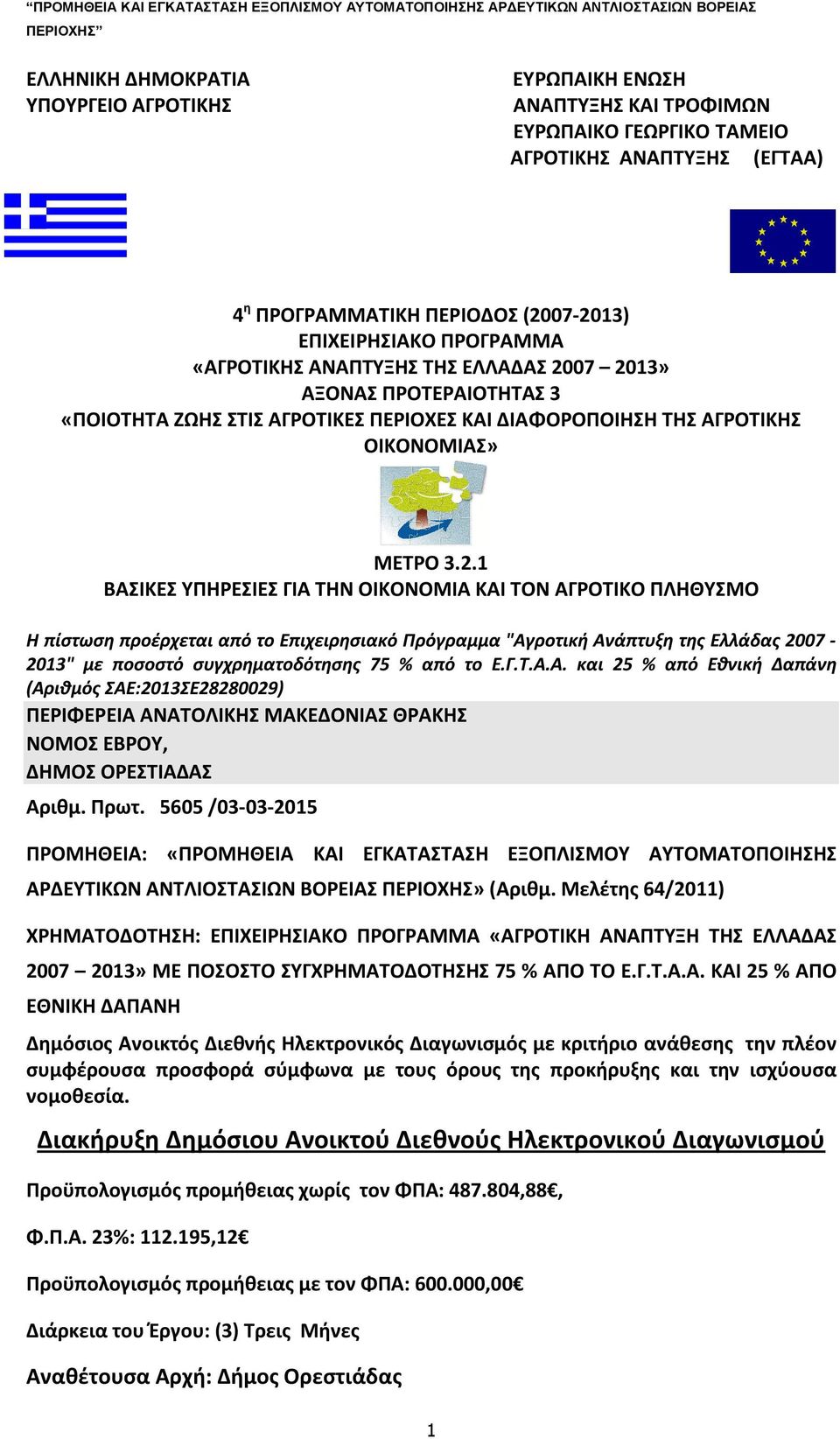

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΑΓΡΟΤΙΚΗΣ ΕΥΡΩΠΑΙΚΗ ΕΝΩΣΗ ΑΝΑΠΤΥΞΗΣ ΚΑΙ ΤΡΟΦΙΜΩΝ ΕΥΡΩΠΑΙΚΟ ΓΕΩΡΓΙΚΟ ΤΑΜΕΙΟ ΑΓΡΟΤΙΚΗΣ ΑΝΑΠΤΥΞΗΣ (ΕΓΤΑΑ) 4 η ΠΡΟΓΡΑΜΜΑΤΙΚΗ ΠΕΡΙΟΔΟΣ ( ) ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ «ΑΓΡΟΤΙΚΗΣ ΑΝΑΠΤΥΞΗΣ ΤΗΣ ΕΛΛΑΔΑΣ » ΑΞΟΝΑΣ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ 3 «ΠΟΙΟΤΗΤΑ ΖΩΗΣ ΣΤΙΣ ΑΓΡΟΤΙΚΕΣ ΠΕΡΙΟΧΕΣ ΚΑΙ ΔΙΑΦΟΡΟΠΟΙΗΣΗ ΤΗΣ ΑΓΡΟΤΙΚΗΣ ΟΙΚΟΝΟΜΙΑΣ» ΜΕΤΡΟ ΒΑΣΙΚΕΣ ΥΠΗΡΕΣΙΕΣ ΓΙΑ ΤΗΝ ΟΙΚΟΝΟΜΙΑ ΚΑΙ ΤΟΝ ΑΓΡΟΤΙΚΟ ΠΛΗΘΥΣΜΟ Η πίστωση προέρχεται από το Επιχειρησιακό Πρόγραμμα "Αγροτική Ανάπτυξη της Ελλάδας " με ποσοστό συγχρηματοδότησης 75 % από το Ε.Γ.Τ.Α.Α. και 25 % από Εθνική Δαπάνη (Αριθμός ΣΑΕ:2013ΣΕ ) ΠΕΡΙΦΕΡΕΙΑ ΑΝΑΤΟΛΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ ΘΡΑΚΗΣ ΝΟΜΟΣ ΕΒΡΟΥ, ΔΗΜΟΣ ΟΡΕΣΤΙΑΔΑΣ Αριθμ. Πρωτ / ΠΡΟΜΗΘΕΙΑ: «ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΟΠΛΙΣΜΟΥ ΑΥΤΟΜΑΤΟΠΟΙΗΣΗΣ ΑΡΔΕΥΤΙΚΩΝ ΑΝΤΛΙΟΣΤΑΣΙΩΝ ΒΟΡΕΙΑΣ ΠΕΡΙΟΧΗΣ» (Αριθμ. Μελέτης 64/2011) ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ «ΑΓΡΟΤΙΚΗ ΑΝΑΠΤΥΞΗ ΤΗΣ ΕΛΛΑΔΑΣ » ΜΕ ΠΟΣΟΣΤΟ ΣΥΓΧΡΗΜΑΤΟΔΟΤΗΣΗΣ 75 % ΑΠΟ ΤΟ Ε.Γ.Τ.Α.Α. ΚΑΙ 25 % ΑΠΟ ΕΘΝΙΚΗ ΔΑΠΑΝΗ Δημόσιος Ανοικτός Διεθνής Ηλεκτρονικός Διαγωνισμός με κριτήριο ανάθεσης την πλέον συμφέρουσα προσφορά σύμφωνα με τους όρους της προκήρυξης και την ισχύουσα νομοθεσία. Διακήρυξη Δημόσιου Ανοικτού Διεθνούς Ηλεκτρονικού Διαγωνισμού Προϋπολογισμός προμήθειας χωρίς τον ΦΠΑ: ,88, Φ.Π.Α. 23%: ,12 Προϋπολογισμός προμήθειας με τον ΦΠΑ: ,00 Διάρκεια του Έργου: (3) Τρεις Μήνες Αναθέτουσα Αρχή: Δήμος Ορεστιάδας 1

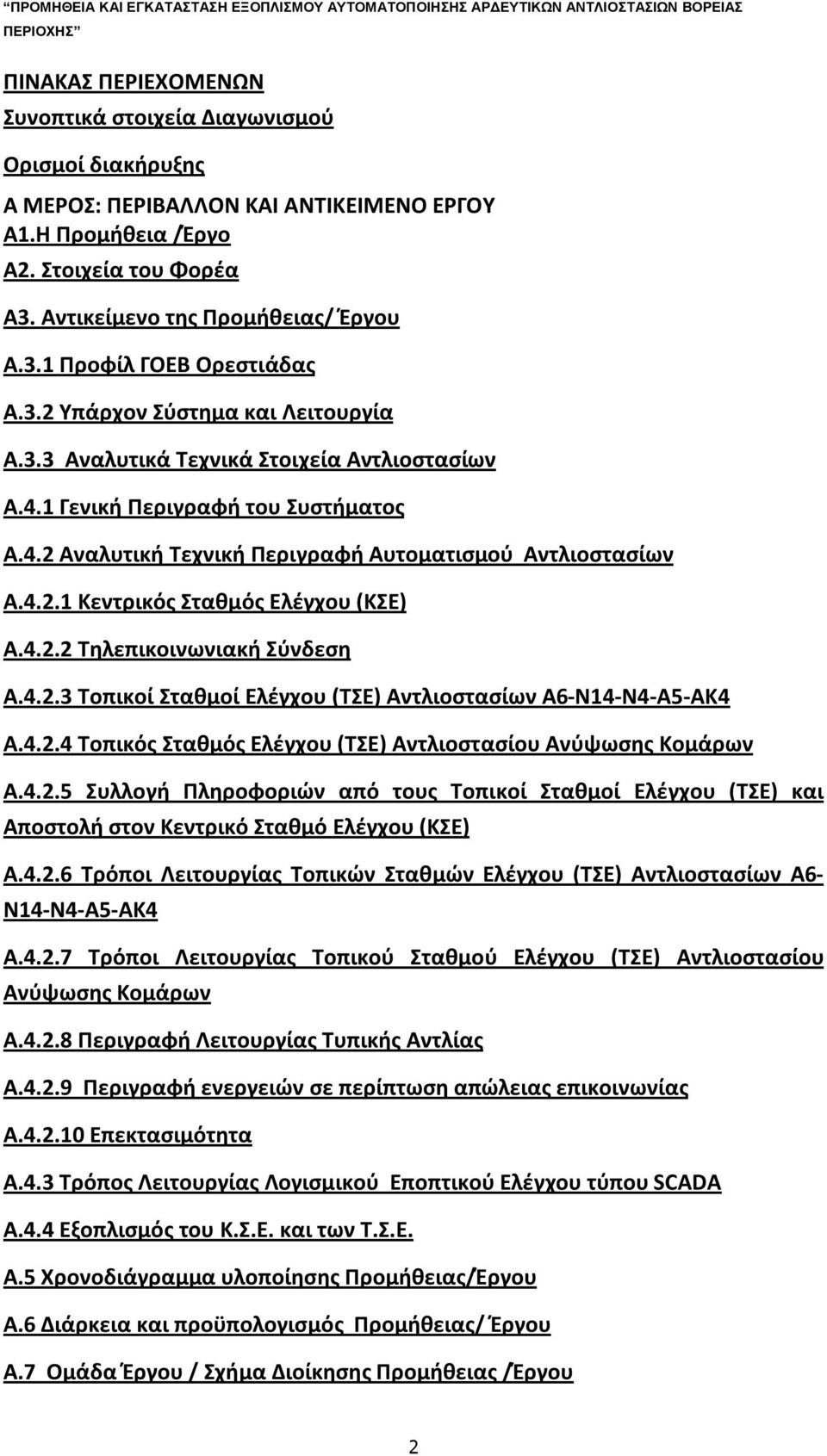

2 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Συνοπτικά στοιχεία Διαγωνισμού Ορισμοί διακήρυξης Α ΜΕΡΟΣ: ΠΕΡΙΒΑΛΛΟΝ ΚΑΙ ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΟΥ Α1.Η Προμήθεια /Έργο Α2. Στοιχεία του Φορέα Α3. Αντικείμενο της Προμήθειας/ Έργου Α.3.1 Προφίλ ΓΟΕΒ Ορεστιάδας Α.3.2 Υπάρχον Σύστημα και Λειτουργία Α.3.3 Αναλυτικά Τεχνικά Στοιχεία Αντλιοστασίων Α.4.1 Γενική Περιγραφή του Συστήματος Α.4.2 Αναλυτική Τεχνική Περιγραφή Αυτοματισμού Αντλιοστασίων Α Κεντρικός Σταθμός Ελέγχου (ΚΣΕ) Α Τηλεπικοινωνιακή Σύνδεση Α Τοπικοί Σταθμοί Ελέγχου (ΤΣΕ) Αντλιοστασίων Α6-Ν14-Ν4-Α5-ΑΚ4 Α Τοπικός Σταθμός Ελέγχου (ΤΣΕ) Αντλιοστασίου Ανύψωσης Κομάρων Α Συλλογή Πληροφοριών από τους Τοπικοί Σταθμοί Ελέγχου (ΤΣΕ) και Αποστολή στον Κεντρικό Σταθμό Ελέγχου (ΚΣΕ) Α Τρόποι Λειτουργίας Τοπικών Σταθμών Ελέγχου (ΤΣΕ) Αντλιοστασίων Α6- Ν14-Ν4-Α5-ΑΚ4 Α Τρόποι Λειτουργίας Τοπικού Σταθμού Ελέγχου (ΤΣΕ) Αντλιοστασίου Ανύψωσης Κομάρων Α Περιγραφή Λειτουργίας Τυπικής Αντλίας Α Περιγραφή ενεργειών σε περίπτωση απώλειας επικοινωνίας Α Επεκτασιμότητα Α.4.3 Τρόπος Λειτουργίας Λογισμικού Εποπτικού Ελέγχου τύπου SCADA Α.4.4 Εξοπλισμός του Κ.Σ.Ε. και των Τ.Σ.Ε. Α.5 Χρονοδιάγραμμα υλοποίησης Προμήθειας/Έργου Α.6 Διάρκεια και προϋπολογισμός Προμήθειας/ Έργου Α.7 Ομάδα Έργου / Σχήμα Διοίκησης Προμήθειας /Έργου 2

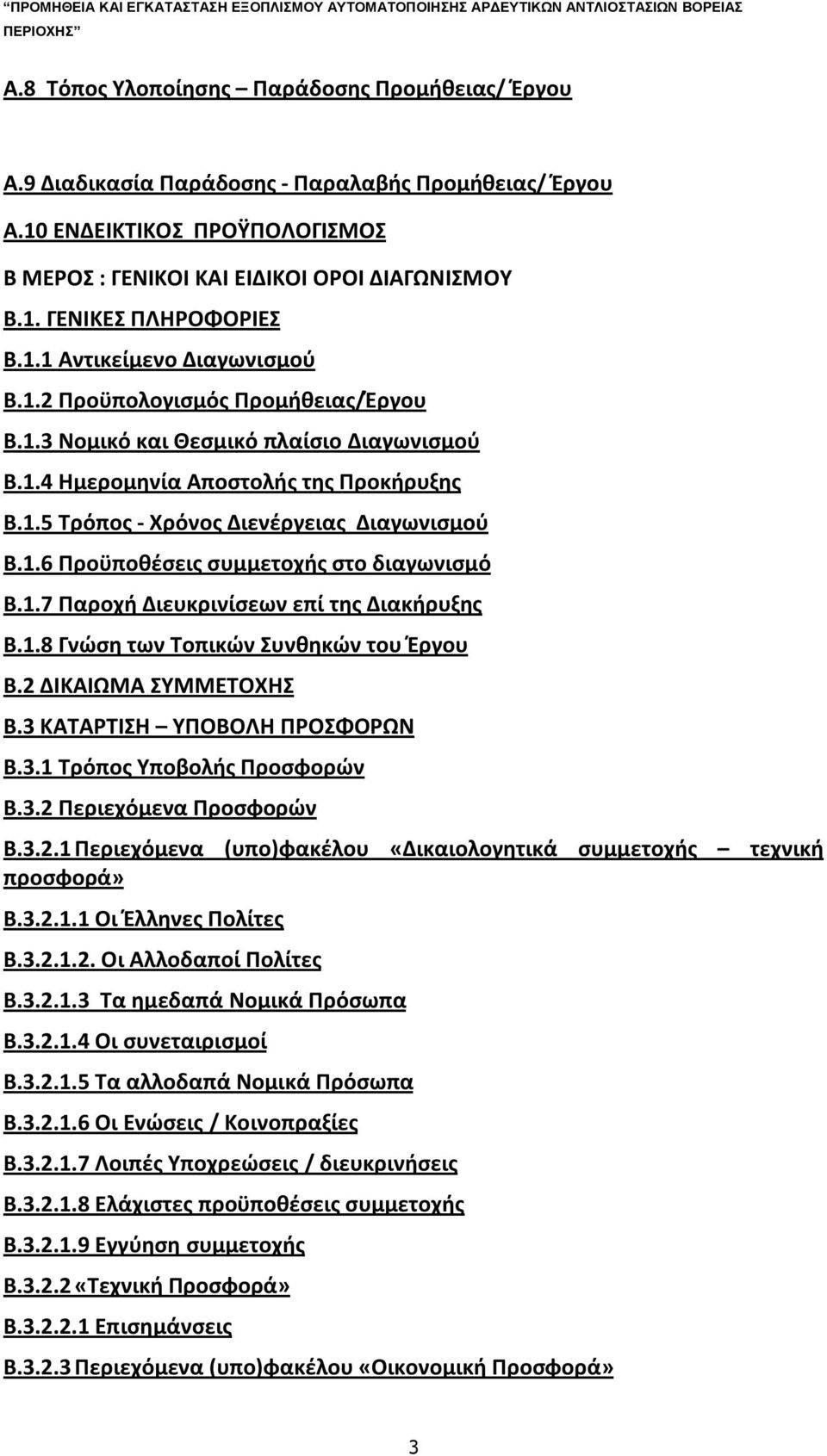

3 Α.8 Τόπος Υλοποίησης Παράδοσης Προμήθειας/ Έργου Α.9 Διαδικασία Παράδοσης - Παραλαβής Προμήθειας/ Έργου Α.10 ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Β ΜΕΡΟΣ : ΓΕΝΙΚΟΙ ΚΑΙ ΕΙΔΙΚΟΙ ΟΡΟΙ ΔΙΑΓΩΝΙΣΜΟΥ Β.1. ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Β.1.1 Αντικείμενο Διαγωνισμού Β.1.2 Προϋπολογισμός Προμήθειας/Έργου Β.1.3 Νομικό και Θεσμικό πλαίσιο Διαγωνισμού Β.1.4 Ημερομηνία Αποστολής της Προκήρυξης Β.1.5 Τρόπος - Χρόνος Διενέργειας Διαγωνισμού Β.1.6 Προϋποθέσεις συμμετοχής στο διαγωνισμό Β.1.7 Παροχή Διευκρινίσεων επί της Διακήρυξης Β.1.8 Γνώση των Τοπικών Συνθηκών του Έργου Β.2 ΔΙΚΑΙΩΜΑ ΣΥΜΜΕΤΟΧΗΣ Β.3 ΚΑΤΑΡΤΙΣΗ ΥΠΟΒΟΛΗ ΠΡΟΣΦΟΡΩΝ Β.3.1 Τρόπος Υποβολής Προσφορών Β.3.2 Περιεχόμενα Προσφορών Β Περιεχόμενα (υπο)φακέλου «Δικαιολογητικά συμμετοχής τεχνική προσφορά» Β Οι Έλληνες Πολίτες Β Οι Αλλοδαποί Πολίτες Β Τα ημεδαπά Νομικά Πρόσωπα Β Οι συνεταιρισμοί Β Τα αλλοδαπά Νομικά Πρόσωπα Β Οι Ενώσεις / Κοινοπραξίες Β Λοιπές Υποχρεώσεις / διευκρινήσεις Β Ελάχιστες προϋποθέσεις συμμετοχής Β Εγγύηση συμμετοχής Β «Τεχνική Προσφορά» Β Επισημάνσεις Β Περιεχόμενα (υπο)φακέλου «Οικονομική Προσφορά» 3

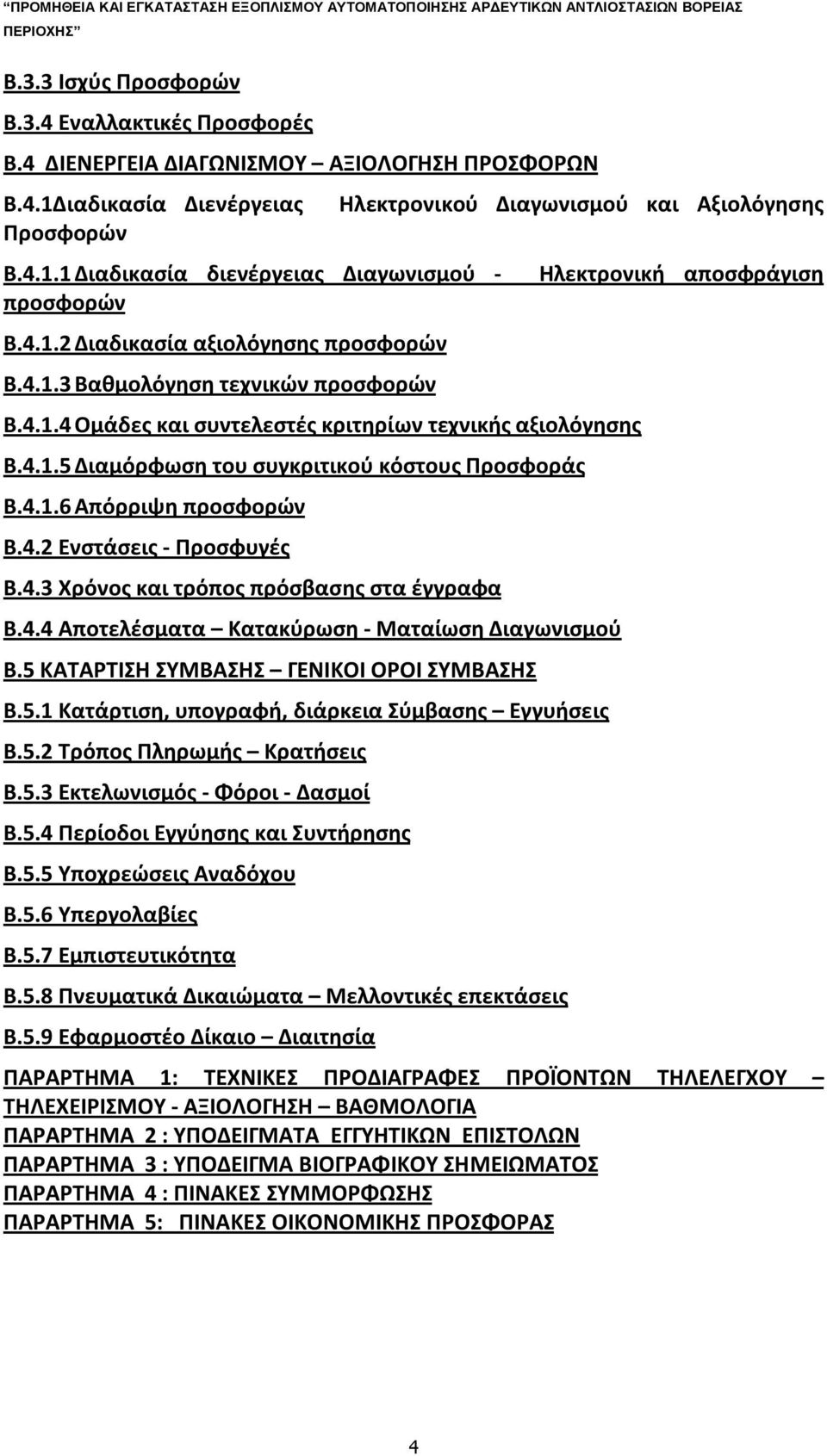

4 Β.3.3 Ισχύς Προσφορών Β.3.4 Εναλλακτικές Προσφορές Β.4 ΔΙΕΝΕΡΓΕΙΑ ΔΙΑΓΩΝΙΣΜΟΥ ΑΞΙΟΛΟΓΗΣΗ ΠΡΟΣΦΟΡΩΝ Β.4.1Διαδικασία Διενέργειας Προσφορών Β Διαδικασία διενέργειας Διαγωνισμού - προσφορών Β Διαδικασία αξιολόγησης προσφορών Β Βαθμολόγηση τεχνικών προσφορών Ηλεκτρονικού Διαγωνισμού και Αξιολόγησης Β Ομάδες και συντελεστές κριτηρίων τεχνικής αξιολόγησης Β Διαμόρφωση του συγκριτικού κόστους Προσφοράς Β Απόρριψη προσφορών Β.4.2 Ενστάσεις - Προσφυγές Β.4.3 Χρόνος και τρόπος πρόσβασης στα έγγραφα Β.4.4 Αποτελέσματα Κατακύρωση - Ματαίωση Διαγωνισμού Β.5 ΚΑΤΑΡΤΙΣΗ ΣΥΜΒΑΣΗΣ ΓΕΝΙΚΟΙ ΟΡΟΙ ΣΥΜΒΑΣΗΣ Β.5.1 Κατάρτιση, υπογραφή, διάρκεια Σύμβασης Εγγυήσεις Β.5.2 Τρόπος Πληρωμής Κρατήσεις Β.5.3 Εκτελωνισμός - Φόροι - Δασμοί Β.5.4 Περίοδοι Εγγύησης και Συντήρησης Β.5.5 Υποχρεώσεις Αναδόχου Β.5.6 Υπεργολαβίες Β.5.7 Εμπιστευτικότητα Β.5.8 Πνευματικά Δικαιώματα Μελλοντικές επεκτάσεις Β.5.9 Εφαρμοστέο Δίκαιο Διαιτησία Ηλεκτρονική αποσφράγιση ΠΑΡΑΡΤΗΜΑ 1: ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΪΟΝΤΩΝ ΤΗΛΕΛΕΓΧΟΥ ΤΗΛΕΧΕΙΡΙΣΜΟΥ - ΑΞΙΟΛΟΓΗΣΗ ΒΑΘΜΟΛΟΓΙΑ ΠΑΡΑΡΤΗΜΑ 2 : ΥΠΟΔΕΙΓΜΑΤΑ ΕΓΓΥΗΤΙΚΩΝ ΕΠΙΣΤΟΛΩΝ ΠΑΡΑΡΤΗΜΑ 3 : ΥΠΟΔΕΙΓΜΑ ΒΙΟΓΡΑΦΙΚΟΥ ΣΗΜΕΙΩΜΑΤΟΣ ΠΑΡΑΡΤΗΜΑ 4 : ΠΙΝΑΚΕΣ ΣΥΜΜΟΡΦΩΣΗΣ ΠΑΡΑΡΤΗΜΑ 5: ΠΙΝΑΚΕΣ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ 4

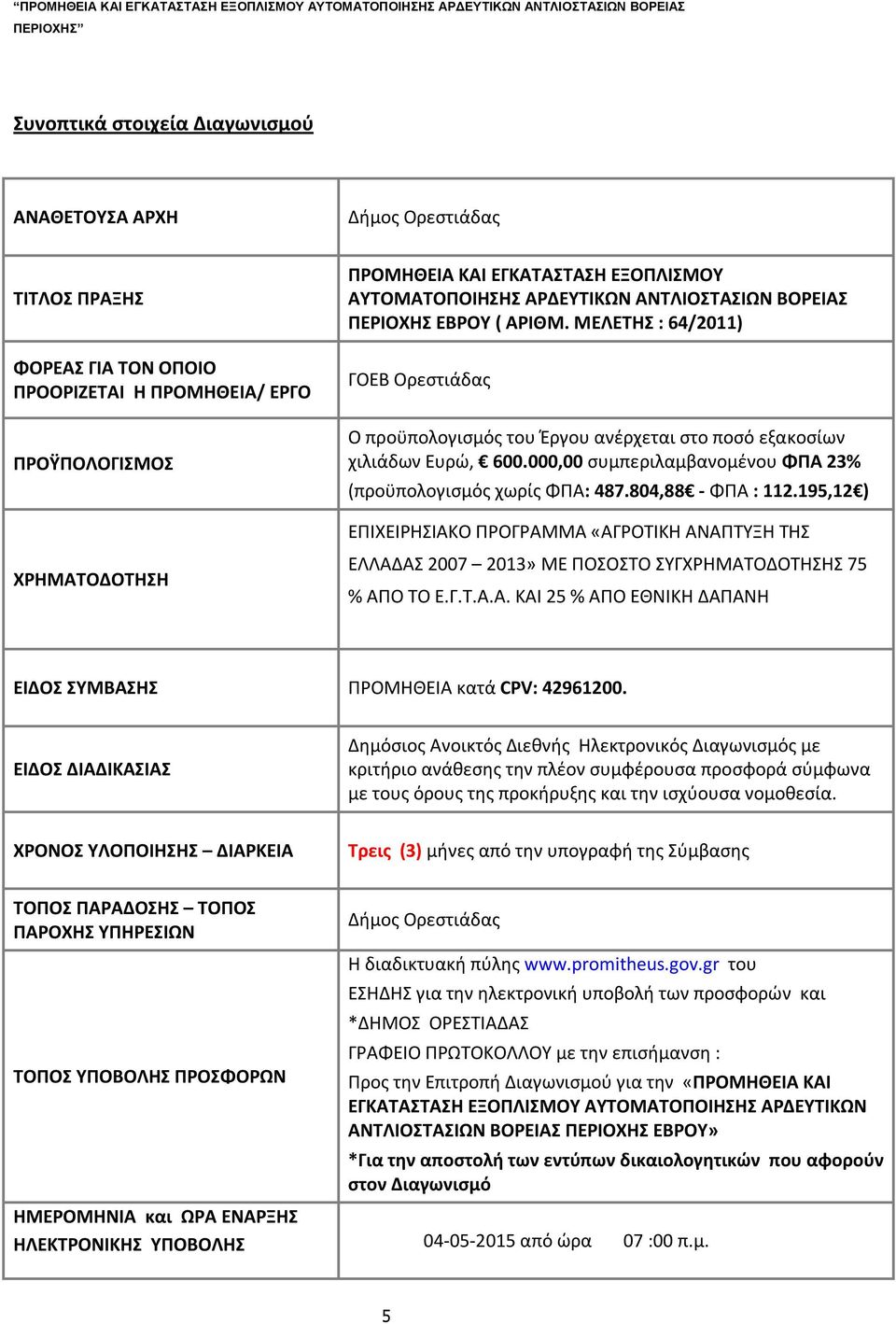

5 Συνοπτικά στοιχεία Διαγωνισμού ΑΝΑΘΕΤΟΥΣΑ ΑΡΧΗ Δήμος Ορεστιάδας ΤΙΤΛΟΣ ΠΡΑΞΗΣ ΦΟΡΕΑΣ ΓΙΑ ΤΟΝ ΟΠΟΙΟ ΠΡΟΟΡΙΖΕΤΑΙ Η ΠΡΟΜΗΘΕΙΑ/ ΕΡΓΟ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΧΡΗΜΑΤΟΔΟΤΗΣΗ ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΟΠΛΙΣΜΟΥ ΑΥΤΟΜΑΤΟΠΟΙΗΣΗΣ ΑΡΔΕΥΤΙΚΩΝ ΑΝΤΛΙΟΣΤΑΣΙΩΝ ΒΟΡΕΙΑΣ ΠΕΡΙΟΧΗΣ ΕΒΡΟΥ ( ΑΡΙΘΜ. ΜΕΛΕΤΗΣ : 64/2011) ΓΟΕΒ Ορεστιάδας Ο προϋπολογισμός του Έργου ανέρχεται στο ποσό εξακοσίων χιλιάδων Ευρώ, ,00 συμπεριλαμβανομένου ΦΠΑ 23% (προϋπολογισμός χωρίς ΦΠΑ: ,88 - ΦΠΑ : ,12 ) ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ «ΑΓΡΟΤΙΚΗ ΑΝΑΠΤΥΞΗ ΤΗΣ ΕΛΛΑΔΑΣ » ΜΕ ΠΟΣΟΣΤΟ ΣΥΓΧΡΗΜΑΤΟΔΟΤΗΣΗΣ 75 % ΑΠΟ ΤΟ Ε.Γ.Τ.Α.Α. ΚΑΙ 25 % ΑΠΟ ΕΘΝΙΚΗ ΔΑΠΑΝΗ ΕΙΔΟΣ ΣΥΜΒΑΣΗΣ ΠΡΟΜΗΘΕΙΑ κατά CPV: ΕΙΔΟΣ ΔΙΑΔΙΚΑΣΙΑΣ Δημόσιος Ανοικτός Διεθνής Ηλεκτρονικός Διαγωνισμός με κριτήριο ανάθεσης την πλέον συμφέρουσα προσφορά σύμφωνα με τους όρους της προκήρυξης και την ισχύουσα νομοθεσία. ΧΡΟΝΟΣ ΥΛΟΠΟΙΗΣΗΣ ΔΙΑΡΚΕΙΑ Τρεις (3) μήνες από την υπογραφή της Σύμβασης ΤΟΠΟΣ ΠΑΡΑΔΟΣΗΣ ΤΟΠΟΣ ΠΑΡΟΧΗΣ ΥΠΗΡΕΣΙΩΝ ΤΟΠΟΣ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΩΝ Δήμος Ορεστιάδας Η διαδικτυακή πύλης του ΕΣΗΔΗΣ για την ηλεκτρονική υποβολή των προσφορών και *ΔΗΜΟΣ ΟΡΕΣΤΙΑΔΑΣ ΓΡΑΦΕΙΟ ΠΡΩΤΟΚΟΛΛΟΥ με την επισήμανση : Προς την Επιτροπή Διαγωνισμού για την «ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΟΠΛΙΣΜΟΥ ΑΥΤΟΜΑΤΟΠΟΙΗΣΗΣ ΑΡΔΕΥΤΙΚΩΝ ΑΝΤΛΙΟΣΤΑΣΙΩΝ ΒΟΡΕΙΑΣ ΠΕΡΙΟΧΗΣ ΕΒΡΟΥ» *Για την αποστολή των εντύπων δικαιολογητικών που αφορούν στον Διαγωνισμό ΗΜΕΡΟΜΗΝΙΑ και ΩΡΑ ΕΝΑΡΞΗΣ ΗΛΕΚΤΡΟΝΙΚΗΣ ΥΠΟΒΟΛΗΣ από ώρα 07 :00 π.μ. 5

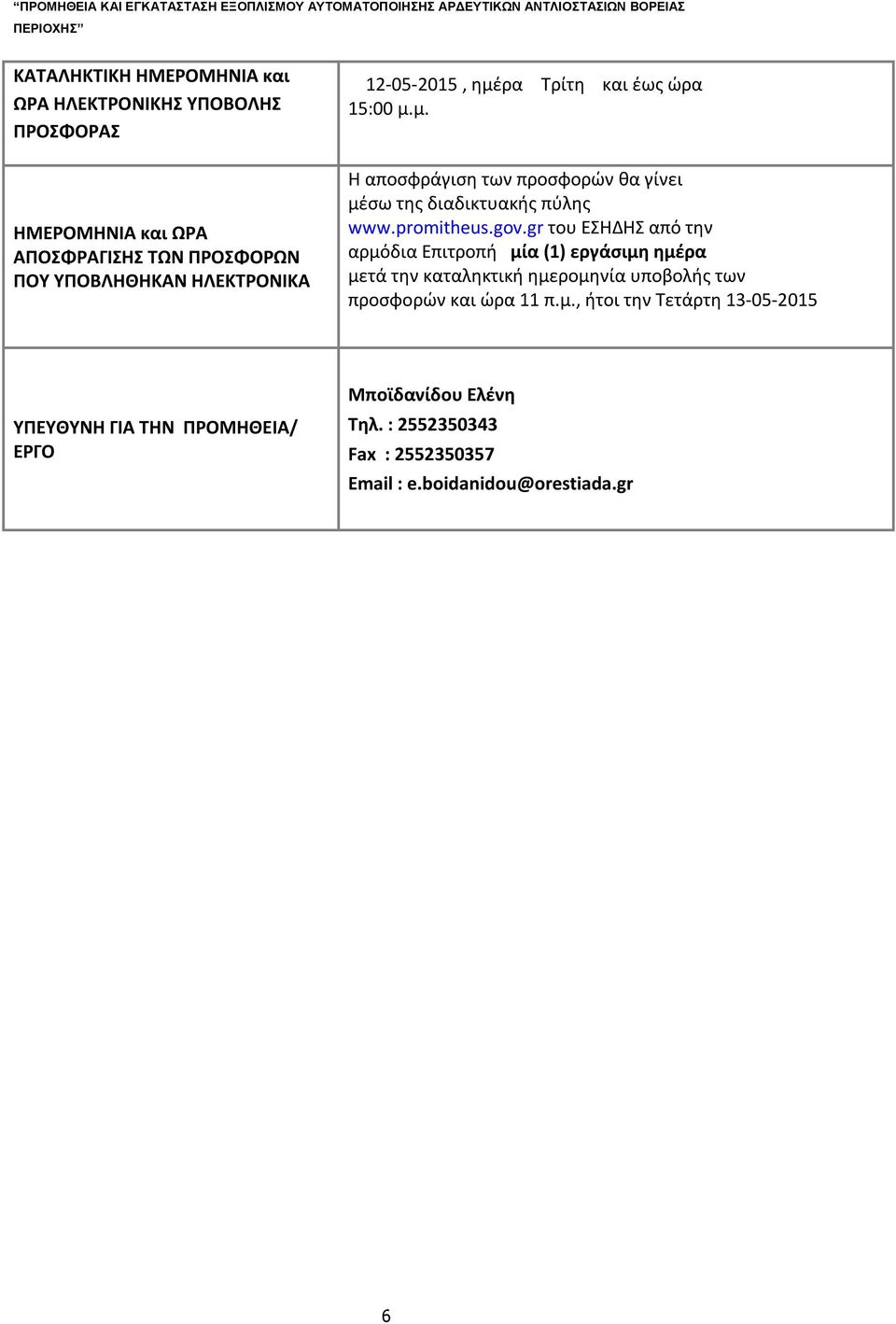

6 ΚΑΤΑΛΗΚΤΙΚΗ ΗΜΕΡΟΜΗΝΙΑ και ΩΡΑ ΗΛΕΚΤΡΟΝΙΚΗΣ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΑΣ ΗΜΕΡΟΜΗΝΙΑ και ΩΡΑ ΑΠΟΣΦΡΑΓΙΣΗΣ ΤΩΝ ΠΡΟΣΦΟΡΩΝ ΠΟΥ ΥΠΟΒΛΗΘΗΚΑΝ ΗΛΕΚΤΡΟΝΙΚΑ , ημέρα Τρίτη και έως ώρα 15:00 μ.μ. Η αποσφράγιση των προσφορών θα γίνει μέσω της διαδικτυακής πύλης του ΕΣΗΔΗΣ από την αρμόδια Επιτροπή μία (1) εργάσιμη ημέρα μετά την καταληκτική ημερομηνία υποβολής των προσφορών και ώρα 11 π.μ., ήτοι την Τετάρτη ΥΠΕΥΘΥΝΗ ΓΙΑ ΤΗΝ ΠΡΟΜΗΘΕΙΑ/ ΕΡΓΟ Μποϊδανίδου Ελένη Τηλ. : Fax : e.boidanidou@orestiada.gr 6

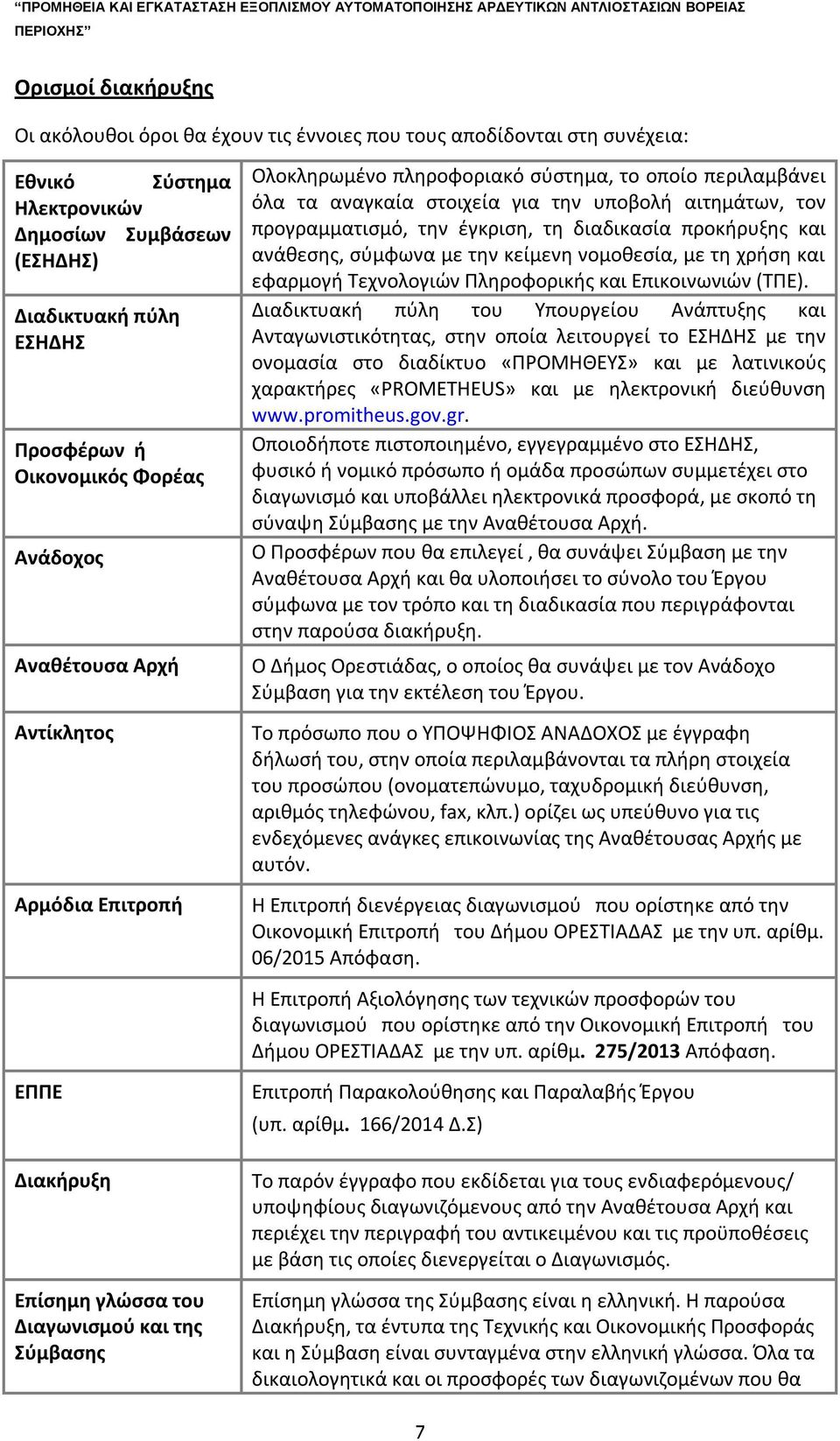

7 Ορισμοί διακήρυξης Οι ακόλουθοι όροι θα έχουν τις έννοιες που τους αποδίδονται στη συνέχεια: Εθνικό Σύστημα Ηλεκτρονικών Δημοσίων Συμβάσεων (ΕΣΗΔΗΣ) Διαδικτυακή πύλη ΕΣΗΔΗΣ Προσφέρων ή Οικονομικός Φορέας Ανάδοχος Αναθέτουσα Αρχή Αντίκλητος Αρμόδια Επιτροπή ΕΠΠΕ Διακήρυξη Επίσημη γλώσσα του Διαγωνισμού και της Σύμβασης Ολοκληρωμένο πληροφοριακό σύστημα, το οποίο περιλαμβάνει όλα τα αναγκαία στοιχεία για την υποβολή αιτημάτων, τον προγραμματισμό, την έγκριση, τη διαδικασία προκήρυξης και ανάθεσης, σύμφωνα με την κείμενη νομοθεσία, με τη χρήση και εφαρμογή Τεχνολογιών Πληροφορικής και Επικοινωνιών (ΤΠΕ). Διαδικτυακή πύλη του Υπουργείου Ανάπτυξης και Ανταγωνιστικότητας, στην οποία λειτουργεί το ΕΣΗΔΗΣ με την ονομασία στο διαδίκτυο «ΠΡΟΜΗΘΕΥΣ» και με λατινικούς χαρακτήρες «PROMETHEUS» και με ηλεκτρονική διεύθυνση Οποιοδήποτε πιστοποιημένο, εγγεγραμμένο στο ΕΣΗΔΗΣ, φυσικό ή νομικό πρόσωπο ή ομάδα προσώπων συμμετέχει στο διαγωνισμό και υποβάλλει ηλεκτρονικά προσφορά, με σκοπό τη σύναψη Σύμβασης με την Αναθέτουσα Αρχή. Ο Προσφέρων που θα επιλεγεί, θα συνάψει Σύμβαση με την Αναθέτουσα Αρχή και θα υλοποιήσει το σύνολο του Έργου σύμφωνα με τον τρόπο και τη διαδικασία που περιγράφονται στην παρούσα διακήρυξη. O Δήμος Ορεστιάδας, ο οποίος θα συνάψει με τον Ανάδοχο Σύμβαση για την εκτέλεση του Έργου. Το πρόσωπο που ο ΥΠΟΨΗΦΙΟΣ ΑΝΑΔΟΧΟΣ με έγγραφη δήλωσή του, στην οποία περιλαμβάνονται τα πλήρη στοιχεία του προσώπου (ονοματεπώνυμο, ταχυδρομική διεύθυνση, αριθμός τηλεφώνου, fax, κλπ.) ορίζει ως υπεύθυνο για τις ενδεχόμενες ανάγκες επικοινωνίας της Αναθέτουσας Αρχής με αυτόν. Η Επιτροπή διενέργειας διαγωνισμού που ορίστηκε από την Οικονομική Επιτροπή του Δήμου ΟΡΕΣΤΙΑΔΑΣ με την υπ. αρίθμ. 06/2015 Απόφαση. Η Επιτροπή Αξιολόγησης των τεχνικών προσφορών του διαγωνισμού που ορίστηκε από την Οικονομική Επιτροπή του Δήμου ΟΡΕΣΤΙΑΔΑΣ με την υπ. αρίθμ. 275/2013 Απόφαση. Επιτροπή Παρακολούθησης και Παραλαβής Έργου (υπ. αρίθμ. 166/2014 Δ.Σ) Το παρόν έγγραφο που εκδίδεται για τους ενδιαφερόμενους/ υποψηφίους διαγωνιζόμενους από την Αναθέτουσα Αρχή και περιέχει την περιγραφή του αντικειμένου και τις προϋποθέσεις με βάση τις οποίες διενεργείται ο Διαγωνισμός. Επίσημη γλώσσα της Σύμβασης είναι η ελληνική. Η παρούσα Διακήρυξη, τα έντυπα της Τεχνικής και Οικονομικής Προσφοράς και η Σύμβαση είναι συνταγμένα στην ελληνική γλώσσα. Όλα τα δικαιολογητικά και οι προσφορές των διαγωνιζομένων που θα 7

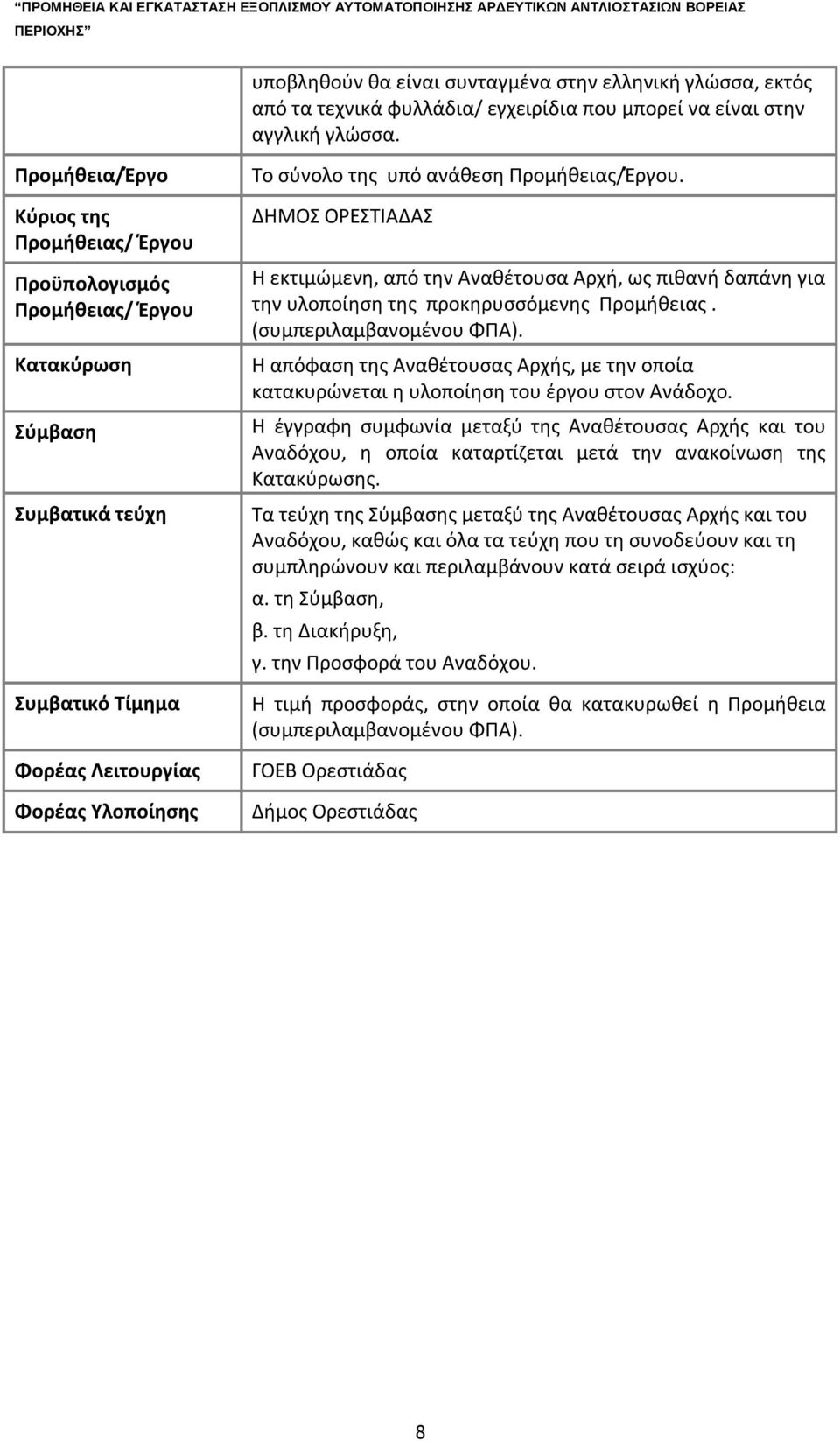

8 υποβληθούν θα είναι συνταγμένα στην ελληνική γλώσσα, εκτός από τα τεχνικά φυλλάδια/ εγχειρίδια που μπορεί να είναι στην αγγλική γλώσσα. Προμήθεια/Έργο Κύριος της Προμήθειας/ Έργου Προϋπολογισμός Προμήθειας/ Έργου Κατακύρωση Σύμβαση Συμβατικά τεύχη Συμβατικό Τίμημα Φορέας Λειτουργίας Φορέας Υλοποίησης Το σύνολο της υπό ανάθεση Προμήθειας/Έργου. ΔΗΜΟΣ ΟΡΕΣΤΙΑΔΑΣ Η εκτιμώμενη, από την Αναθέτουσα Αρχή, ως πιθανή δαπάνη για την υλοποίηση της προκηρυσσόμενης Προμήθειας. (συμπεριλαμβανομένου ΦΠΑ). Η απόφαση της Αναθέτουσας Αρχής, με την οποία κατακυρώνεται η υλοποίηση του έργου στον Ανάδοχο. Η έγγραφη συμφωνία μεταξύ της Αναθέτουσας Αρχής και του Αναδόχου, η οποία καταρτίζεται μετά την ανακοίνωση της Κατακύρωσης. Τα τεύχη της Σύμβασης μεταξύ της Αναθέτουσας Αρχής και του Αναδόχου, καθώς και όλα τα τεύχη που τη συνοδεύουν και τη συμπληρώνουν και περιλαμβάνουν κατά σειρά ισχύος: α. τη Σύμβαση, β. τη Διακήρυξη, γ. την Προσφορά του Αναδόχου. Η τιμή προσφοράς, στην οποία θα κατακυρωθεί η Προμήθεια (συμπεριλαμβανομένου ΦΠΑ). ΓΟΕΒ Ορεστιάδας Δήμος Ορεστιάδας 8

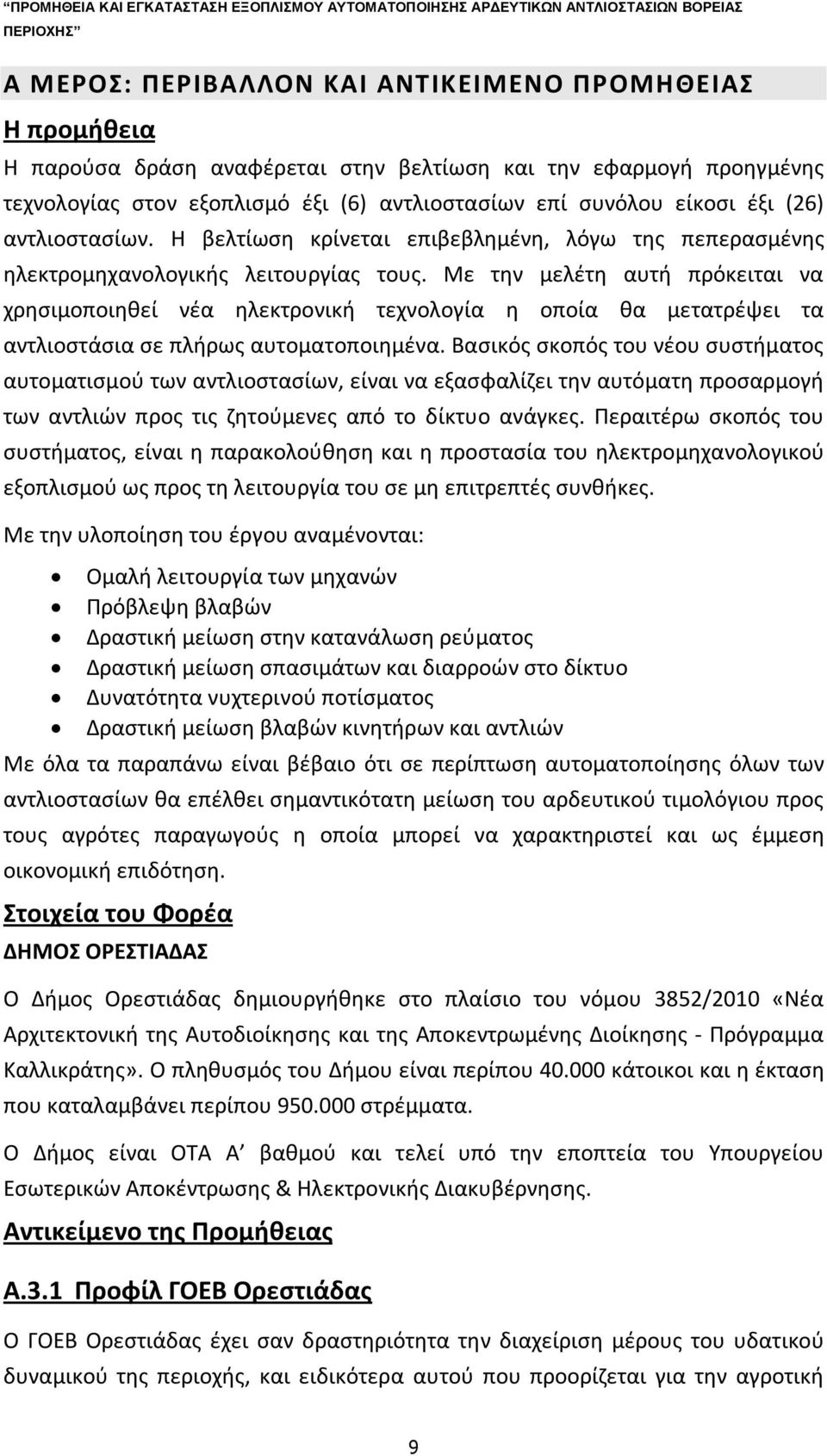

9 Α ΜΕΡΟΣ: ΠΕΡΙΒΑΛΛΟΝ ΚΑΙ ΑΝΤΙΚΕΙΜΕΝΟ ΠΡΟΜΗΘΕΙΑΣ Η προμήθεια Η παρούσα δράση αναφέρεται στην βελτίωση και την εφαρμογή προηγμένης τεχνολογίας στον εξοπλισμό έξι (6) αντλιοστασίων επί συνόλου είκοσι έξι (26) αντλιοστασίων. Η βελτίωση κρίνεται επιβεβλημένη, λόγω της πεπερασμένης ηλεκτρομηχανολογικής λειτουργίας τους. Με την μελέτη αυτή πρόκειται να χρησιμοποιηθεί νέα ηλεκτρονική τεχνολογία η οποία θα μετατρέψει τα αντλιοστάσια σε πλήρως αυτοματοποιημένα. Βασικός σκοπός του νέου συστήματος αυτοματισμού των αντλιοστασίων, είναι να εξασφαλίζει την αυτόματη προσαρμογή των αντλιών προς τις ζητούμενες από το δίκτυο ανάγκες. Περαιτέρω σκοπός του συστήματος, είναι η παρακολούθηση και η προστασία του ηλεκτρομηχανολογικού εξοπλισμού ως προς τη λειτουργία του σε μη επιτρεπτές συνθήκες. Με την υλοποίηση του έργου αναμένονται: Ομαλή λειτουργία των μηχανών Πρόβλεψη βλαβών Δραστική μείωση στην κατανάλωση ρεύματος Δραστική μείωση σπασιμάτων και διαρροών στο δίκτυο Δυνατότητα νυχτερινού ποτίσματος Δραστική μείωση βλαβών κινητήρων και αντλιών Με όλα τα παραπάνω είναι βέβαιο ότι σε περίπτωση αυτοματοποίησης όλων των αντλιοστασίων θα επέλθει σημαντικότατη μείωση του αρδευτικού τιμολόγιου προς τους αγρότες παραγωγούς η οποία μπορεί να χαρακτηριστεί και ως έμμεση οικονομική επιδότηση. Στοιχεία του Φορέα ΔΗΜΟΣ ΟΡΕΣΤΙΑΔΑΣ Ο Δήμος Ορεστιάδας δημιουργήθηκε στο πλαίσιο του νόμου 3852/2010 «Νέα Αρχιτεκτονική της Αυτοδιοίκησης και της Αποκεντρωμένης Διοίκησης - Πρόγραμμα Καλλικράτης». Ο πληθυσμός του Δήμου είναι περίπου κάτοικοι και η έκταση που καταλαμβάνει περίπου στρέμματα. Ο Δήμος είναι ΟΤΑ Α βαθμού και τελεί υπό την εποπτεία του Υπουργείου Εσωτερικών Αποκέντρωσης & Ηλεκτρονικής Διακυβέρνησης. Αντικείμενο της Προμήθειας Α.3.1 Προφίλ ΓΟΕΒ Ορεστιάδας Ο ΓΟΕΒ Ορεστιάδας έχει σαν δραστηριότητα την διαχείριση μέρους του υδατικού δυναμικού της περιοχής, και ειδικότερα αυτού που προορίζεται για την αγροτική 9

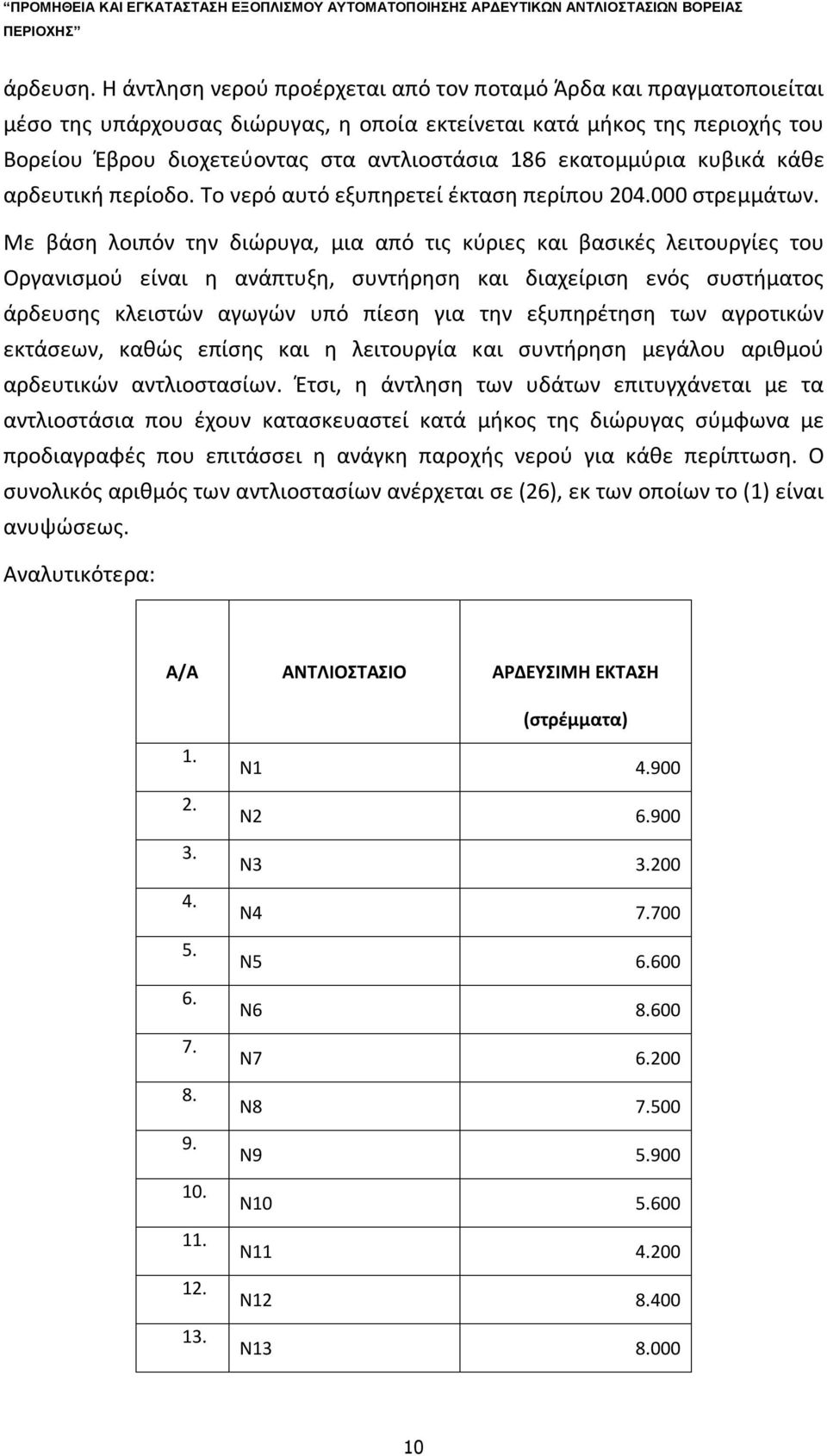

10 άρδευση. Η άντληση νερού προέρχεται από τον ποταμό Άρδα και πραγματοποιείται μέσο της υπάρχουσας διώρυγας, η οποία εκτείνεται κατά μήκος της περιοχής του Βορείου Έβρου διοχετεύοντας στα αντλιοστάσια 186 εκατομμύρια κυβικά κάθε αρδευτική περίοδο. Το νερό αυτό εξυπηρετεί έκταση περίπου στρεμμάτων. Με βάση λοιπόν την διώρυγα, μια από τις κύριες και βασικές λειτουργίες του Οργανισμού είναι η ανάπτυξη, συντήρηση και διαχείριση ενός συστήματος άρδευσης κλειστών αγωγών υπό πίεση για την εξυπηρέτηση των αγροτικών εκτάσεων, καθώς επίσης και η λειτουργία και συντήρηση μεγάλου αριθμού αρδευτικών αντλιοστασίων. Έτσι, η άντληση των υδάτων επιτυγχάνεται με τα αντλιοστάσια που έχουν κατασκευαστεί κατά μήκος της διώρυγας σύμφωνα με προδιαγραφές που επιτάσσει η ανάγκη παροχής νερού για κάθε περίπτωση. Ο συνολικός αριθμός των αντλιοστασίων ανέρχεται σε (26), εκ των οποίων το (1) είναι ανυψώσεως. Αναλυτικότερα: Α/Α ΑΝΤΛΙΟΣΤΑΣΙΟ ΑΡΔΕΥΣΙΜΗ ΕΚΤΑΣΗ (στρέμματα) Ν Ν Ν Ν Ν Ν Ν Ν Ν Ν Ν Ν Ν

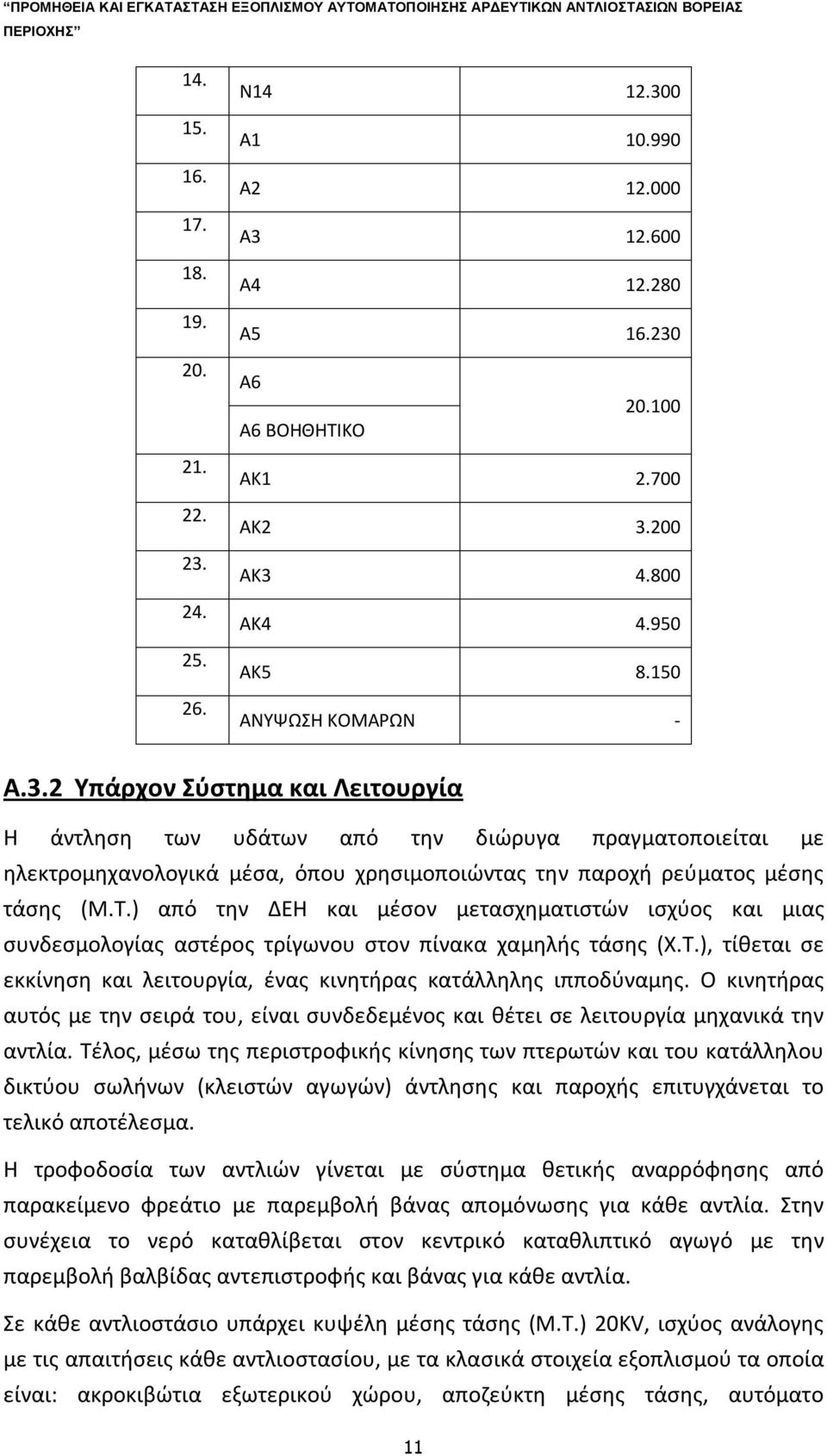

11 Ν Α Α Α Α Α Α Α6 ΒΟΗΘΗΤΙΚΟ ΑΚ ΑΚ ΑΚ ΑΚ ΑΚ ΑΝΥΨΩΣΗ ΚΟΜΑΡΩΝ - Α.3.2 Υπάρχον Σύστημα και Λειτουργία Η άντληση των υδάτων από την διώρυγα πραγματοποιείται με ηλεκτρομηχανολογικά μέσα, όπου χρησιμοποιώντας την παροχή ρεύματος μέσης τάσης (Μ.Τ.) από την ΔΕΗ και μέσον μετασχηματιστών ισχύος και μιας συνδεσμολογίας αστέρος τρίγωνου στον πίνακα χαμηλής τάσης (Χ.Τ.), τίθεται σε εκκίνηση και λειτουργία, ένας κινητήρας κατάλληλης ιπποδύναμης. Ο κινητήρας αυτός με την σειρά του, είναι συνδεδεμένος και θέτει σε λειτουργία μηχανικά την αντλία. Τέλος, μέσω της περιστροφικής κίνησης των πτερωτών και του κατάλληλου δικτύου σωλήνων (κλειστών αγωγών) άντλησης και παροχής επιτυγχάνεται το τελικό αποτέλεσμα. Η τροφοδοσία των αντλιών γίνεται με σύστημα θετικής αναρρόφησης από παρακείμενο φρεάτιο με παρεμβολή βάνας απομόνωσης για κάθε αντλία. Στην συνέχεια το νερό καταθλίβεται στον κεντρικό καταθλιπτικό αγωγό με την παρεμβολή βαλβίδας αντεπιστροφής και βάνας για κάθε αντλία. Σε κάθε αντλιοστάσιο υπάρχει κυψέλη μέσης τάσης (Μ.Τ.) 20ΚV, ισχύος ανάλογης με τις απαιτήσεις κάθε αντλιοστασίου, με τα κλασικά στοιχεία εξοπλισμού τα οποία είναι: ακροκιβώτια εξωτερικού χώρου, αποζεύκτη μέσης τάσης, αυτόματο 11

12 αποζεύκτη ισχύος, ασφαλειοαποζεύκτη, μετασχηματιστή ισχύος, αλεξικέραυνα προστασίας, κυψέλη χαμηλής τάσης, γενικό διακόπτη, γενικές ασφάλειες, διακόπτη αστεροτριγώνου, θερμικό προστασίας κτλ. Οι διάμετροι των καταθλιπτικών αγωγών των αντλιοστασίων κυμαίνονται από Φ450 έως Φ1000. Το μεγαλύτερο μέρος του παραπάνω εξοπλισμού λειτουργεί χειροκίνητα, ενώ στην πραγματικότητα οι περιορισμοί που θέτει το πρόγραμμα δεν είναι δυνατόν να ελεγχθούν. Α.3.3 Αναλυτικά Τεχνικά Στοιχεία Αντλιοστασίων Τα τεχνικά στοιχεία των αντλιοστασίων παραθέτονται αναλυτικά στο Πίνακα 1. Τα στοιχεία αφορούν κάθε αντλιοστάσιο και αναφέρουν αναλυτικά: ποσότητα και ισχύ κινητήρων, μανομετρικό αντλιοστασίου, παροχή αντλίας, διαμέτρους κεντρικών καταθλιπτικών αγωγών αντλιοστασίου, ποσότητα και ισχύ μετασχηματιστών μέσης τάσης. Στον Πίνακα 2 παραθέτονται τα amperes (Amp) των κινητήρων σε σχέση με την ισχύ τους. ΠΙΝΑΚΑΣ 1: ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΑΝΤΛΙΟΣΤΑΣΙΩΝ ΑΝΤ/ΣΙΟ ΠΟΣΟΤΗΤΑ ΚΥΡΙΩΝ ΚΙΝΗΤΗΡΩΝ ΙΣΧΥΣ ΚΥΡΙΩΝ ΚΗΝΗΤΗΡΩΝ (KW) ΠΟΣΟΤΗΤΑ ΒΟΗΘΗΤΙΚΩΝ ΚΙΝΗΤΗΡΩΝ ΙΣΧΥΣ ΒΟΗΘΗΤΙΚΩΝ ΚΗΝΗΤΗΡΩΝ (KW) ΣΥΝΟΛΙΚΗ ΠΟΣΟΤΗΤΑ ΚΙΝΗΤΗΡΩΝ ΣΥΝΟΛΙΚΗ ΙΣΧΥΣ ΚΙΝΗΤΗΡΩΝ ΑΝΤ/ΣΙΟΥ (KW) ΠΟΣΟΤΗΤΑ Μ/Σ ΜΕΣΗΣ ΤΑΣΗΣ ΙΣΧΥΣ Μ/Σ ΜΕΣΗΣ ΤΑΣΗΣ (KVA) ΣΥΝΟΛΙΚΗ ΙΣΧΥΣ Μ/Σ ΜΕΣΗΣ ΤΑΣΗΣ (KVA) ΜΑΝΟΜΕΤΡΙΚΟ ΛΕΙΤΟΥΡΓΙΑΣ ΑΝΤΛΙΟΣΤΑΣΙΟΥ (m) ΠΑΡΟΧΗ ΚΥΡΙΩΝ ΑΝΤΛΙΩΝ (m3) ΠΑΡΟΧΗ ΒΟΗΘΗΤΙΚΩΝ ΑΝΤΛΙΩΝ (m3) ΔΙΑΜΕΤΡΟΣ ΚΑΤΑΘΛΗΠΤΙΚΟΥ ΑΓΩΓΟΥ (mm) Ν Ν A A A6 B AK AN. KOM , , ΣΥΝΟΛΑ

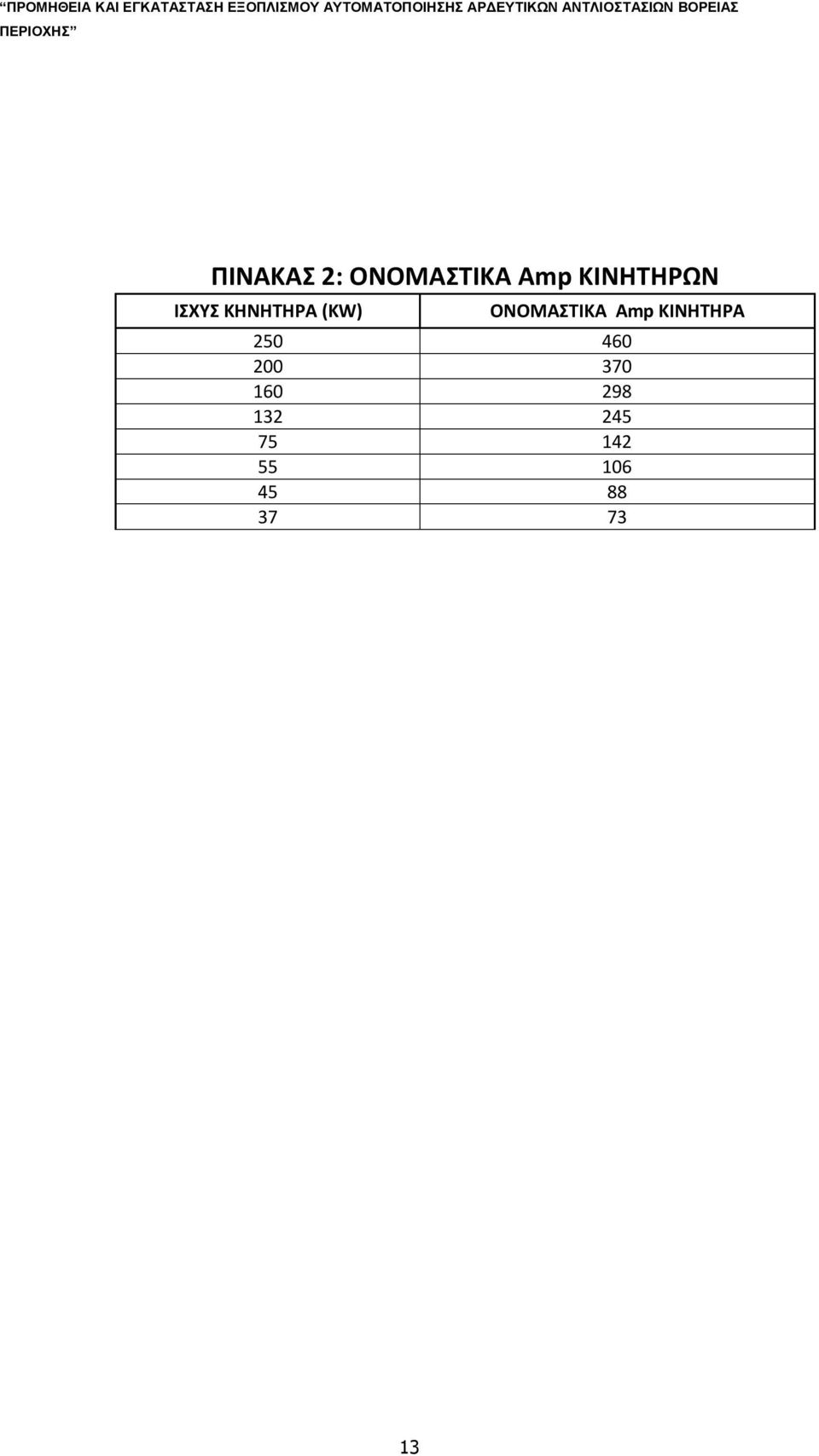

13 ΠΙΝΑΚΑΣ 2: ΟΝΟΜΑΣΤΙΚΑ Amp ΚΙΝΗΤΗΡΩΝ ΙΣΧΥΣ ΚΗΝΗΤΗΡΑ (KW) ΟΝΟΜΑΣΤΙΚΑ Αmp ΚΙΝΗΤΗΡΑ

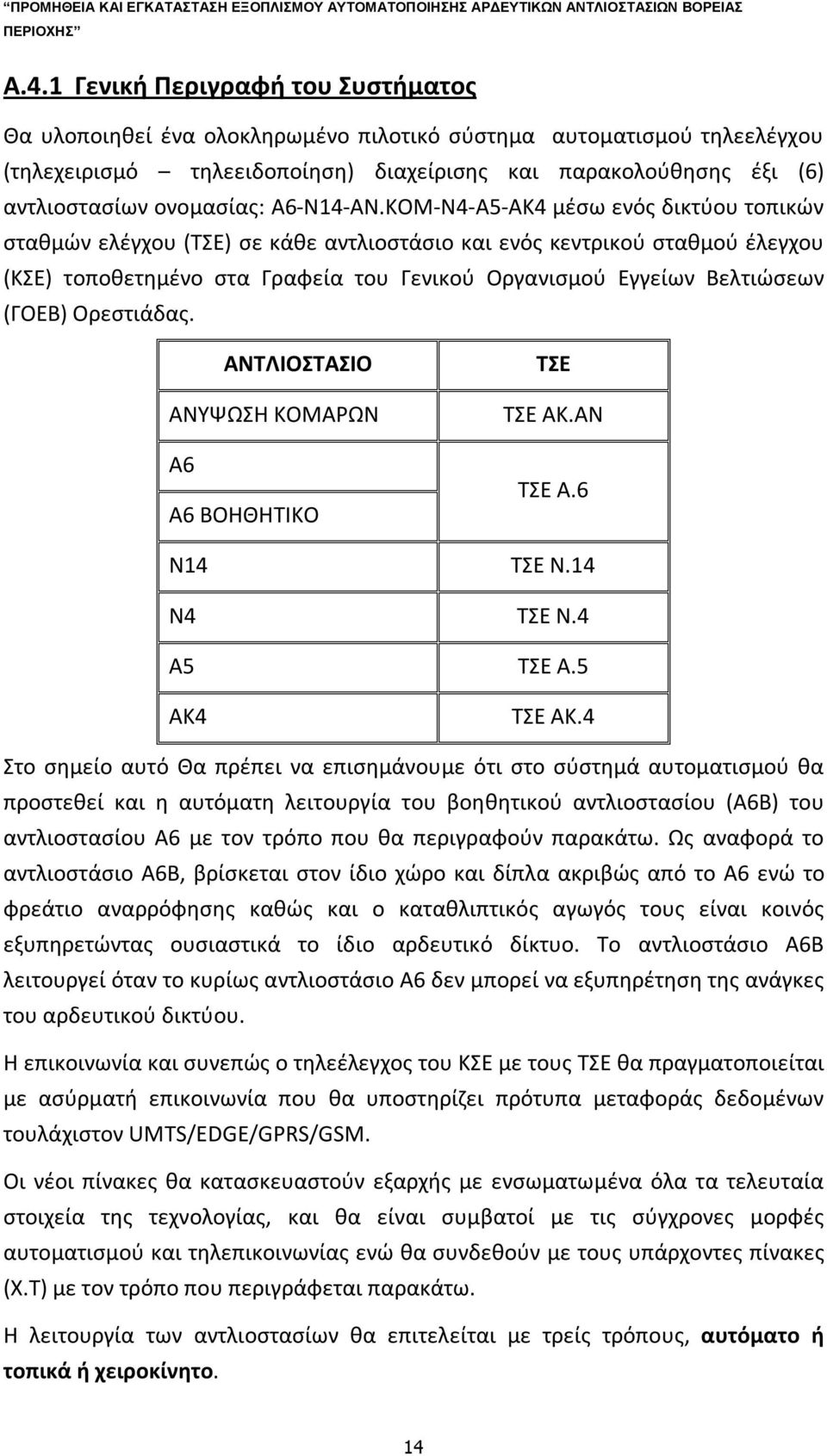

14 Α.4.1 Γενική Περιγραφή του Συστήματος Θα υλοποιηθεί ένα ολοκληρωμένο πιλοτικό σύστημα αυτοματισμού τηλεελέγχου (τηλεχειρισμό τηλεειδοποίηση) διαχείρισης και παρακολούθησης έξι (6) αντλιοστασίων ονομασίας: Α6-Ν14-ΑΝ.ΚΟΜ-Ν4-Α5-ΑΚ4 μέσω ενός δικτύου τοπικών σταθμών ελέγχου (ΤΣΕ) σε κάθε αντλιοστάσιο και ενός κεντρικού σταθμού έλεγχου (ΚΣΕ) τοποθετημένο στα Γραφεία του Γενικού Οργανισμού Εγγείων Βελτιώσεων (ΓΟΕΒ) Ορεστιάδας. ΑΝΤΛΙΟΣΤΑΣΙΟ ΑΝΥΨΩΣΗ ΚΟΜΑΡΩΝ Α6 Α6 ΒΟΗΘΗΤΙΚΟ ΤΣΕ ΤΣΕ ΑΚ.ΑΝ ΤΣΕ Α.6 Ν14 ΤΣΕ Ν.14 Ν4 ΤΣΕ Ν.4 Α5 ΤΣΕ Α.5 ΑΚ4 ΤΣΕ ΑΚ.4 Στο σημείο αυτό Θα πρέπει να επισημάνουμε ότι στο σύστημά αυτοματισμού θα προστεθεί και η αυτόματη λειτουργία του βοηθητικού αντλιοστασίου (Α6Β) του αντλιοστασίου Α6 με τον τρόπο που θα περιγραφούν παρακάτω. Ως αναφορά το αντλιοστάσιο Α6Β, βρίσκεται στον ίδιο χώρο και δίπλα ακριβώς από το Α6 ενώ το φρεάτιο αναρρόφησης καθώς και ο καταθλιπτικός αγωγός τους είναι κοινός εξυπηρετώντας ουσιαστικά το ίδιο αρδευτικό δίκτυο. Το αντλιοστάσιο Α6Β λειτουργεί όταν το κυρίως αντλιοστάσιο Α6 δεν μπορεί να εξυπηρέτηση της ανάγκες του αρδευτικού δικτύου. Η επικοινωνία και συνεπώς ο τηλεέλεγχος του ΚΣΕ με τους ΤΣΕ θα πραγματοποιείται με ασύρματή επικοινωνία που θα υποστηρίζει πρότυπα μεταφοράς δεδομένων τουλάχιστον UMTS/EDGE/GPRS/GSM. Οι νέοι πίνακες θα κατασκευαστούν εξαρχής με ενσωματωμένα όλα τα τελευταία στοιχεία της τεχνολογίας, και θα είναι συμβατοί με τις σύγχρονες μορφές αυτοματισμού και τηλεπικοινωνίας ενώ θα συνδεθούν με τους υπάρχοντες πίνακες (Χ.Τ) με τον τρόπο που περιγράφεται παρακάτω. Η λειτουργία των αντλιοστασίων θα επιτελείται με τρείς τρόπους, αυτόματο ή τοπικά ή χειροκίνητο. 14

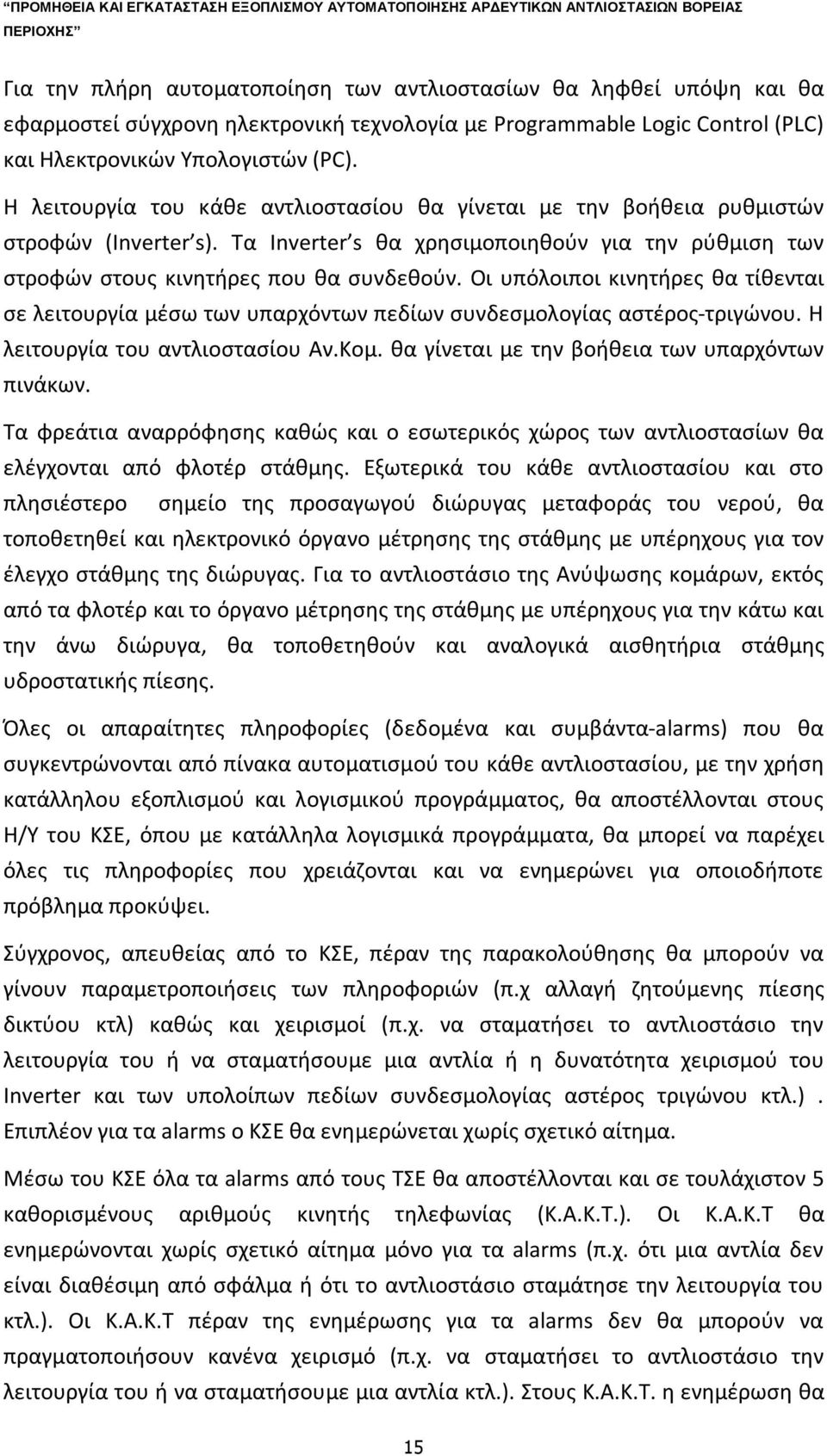

15 Για την πλήρη αυτοματοποίηση των αντλιοστασίων θα ληφθεί υπόψη και θα εφαρμοστεί σύγχρονη ηλεκτρονική τεχνολογία με Programmable Logic Control (PLC) και Ηλεκτρονικών Υπολογιστών (PC). Η λειτουργία του κάθε αντλιοστασίου θα γίνεται με την βοήθεια ρυθμιστών στροφών (Inverter s). Τα Inverter s θα χρησιμοποιηθούν για την ρύθμιση των στροφών στους κινητήρες που θα συνδεθούν. Οι υπόλοιποι κινητήρες θα τίθενται σε λειτουργία μέσω των υπαρχόντων πεδίων συνδεσμολογίας αστέρος-τριγώνου. Η λειτουργία του αντλιοστασίου Αν.Κομ. θα γίνεται με την βοήθεια των υπαρχόντων πινάκων. Τα φρεάτια αναρρόφησης καθώς και ο εσωτερικός χώρος των αντλιοστασίων θα ελέγχονται από φλοτέρ στάθμης. Εξωτερικά του κάθε αντλιοστασίου και στο πλησιέστερο σημείο της προσαγωγού διώρυγας μεταφοράς του νερού, θα τοποθετηθεί και ηλεκτρονικό όργανο μέτρησης της στάθμης με υπέρηχους για τον έλεγχο στάθμης της διώρυγας. Για το αντλιοστάσιο της Ανύψωσης κομάρων, εκτός από τα φλοτέρ και το όργανο μέτρησης της στάθμης με υπέρηχους για την κάτω και την άνω διώρυγα, θα τοποθετηθούν και αναλογικά αισθητήρια στάθμης υδροστατικής πίεσης. Όλες οι απαραίτητες πληροφορίες (δεδομένα και συμβάντα-alarms) που θα συγκεντρώνονται από πίνακα αυτοματισμού του κάθε αντλιοστασίου, με την χρήση κατάλληλου εξοπλισμού και λογισμικού προγράμματος, θα αποστέλλονται στους Η/Υ του ΚΣΕ, όπου με κατάλληλα λογισμικά προγράμματα, θα μπορεί να παρέχει όλες τις πληροφορίες που χρειάζονται και να ενημερώνει για οποιοδήποτε πρόβλημα προκύψει. Σύγχρονος, απευθείας από το ΚΣΕ, πέραν της παρακολούθησης θα μπορούν να γίνουν παραμετροποιήσεις των πληροφοριών (π.χ αλλαγή ζητούμενης πίεσης δικτύου κτλ) καθώς και χειρισμοί (π.χ. να σταματήσει το αντλιοστάσιο την λειτουργία του ή να σταματήσουμε μια αντλία ή η δυνατότητα χειρισμού του Inverter και των υπολοίπων πεδίων συνδεσμολογίας αστέρος τριγώνου κτλ.). Επιπλέον για τα alarms o ΚΣΕ θα ενημερώνεται χωρίς σχετικό αίτημα. Μέσω του ΚΣΕ όλα τα alarms από τους ΤΣΕ θα αποστέλλονται και σε τουλάχιστον 5 καθορισμένους αριθμούς κινητής τηλεφωνίας (Κ.Α.Κ.Τ.). Οι Κ.Α.Κ.Τ θα ενημερώνονται χωρίς σχετικό αίτημα μόνο για τα alarms (π.χ. ότι μια αντλία δεν είναι διαθέσιμη από σφάλμα ή ότι το αντλιοστάσιο σταμάτησε την λειτουργία του κτλ.). Οι Κ.Α.Κ.Τ πέραν της ενημέρωσης για τα alarms δεν θα μπορούν να πραγματοποιήσουν κανένα χειρισμό (π.χ. να σταματήσει το αντλιοστάσιο την λειτουργία του ή να σταματήσουμε μια αντλία κτλ.). Στους Κ.Α.Κ.Τ. η ενημέρωση θα 15

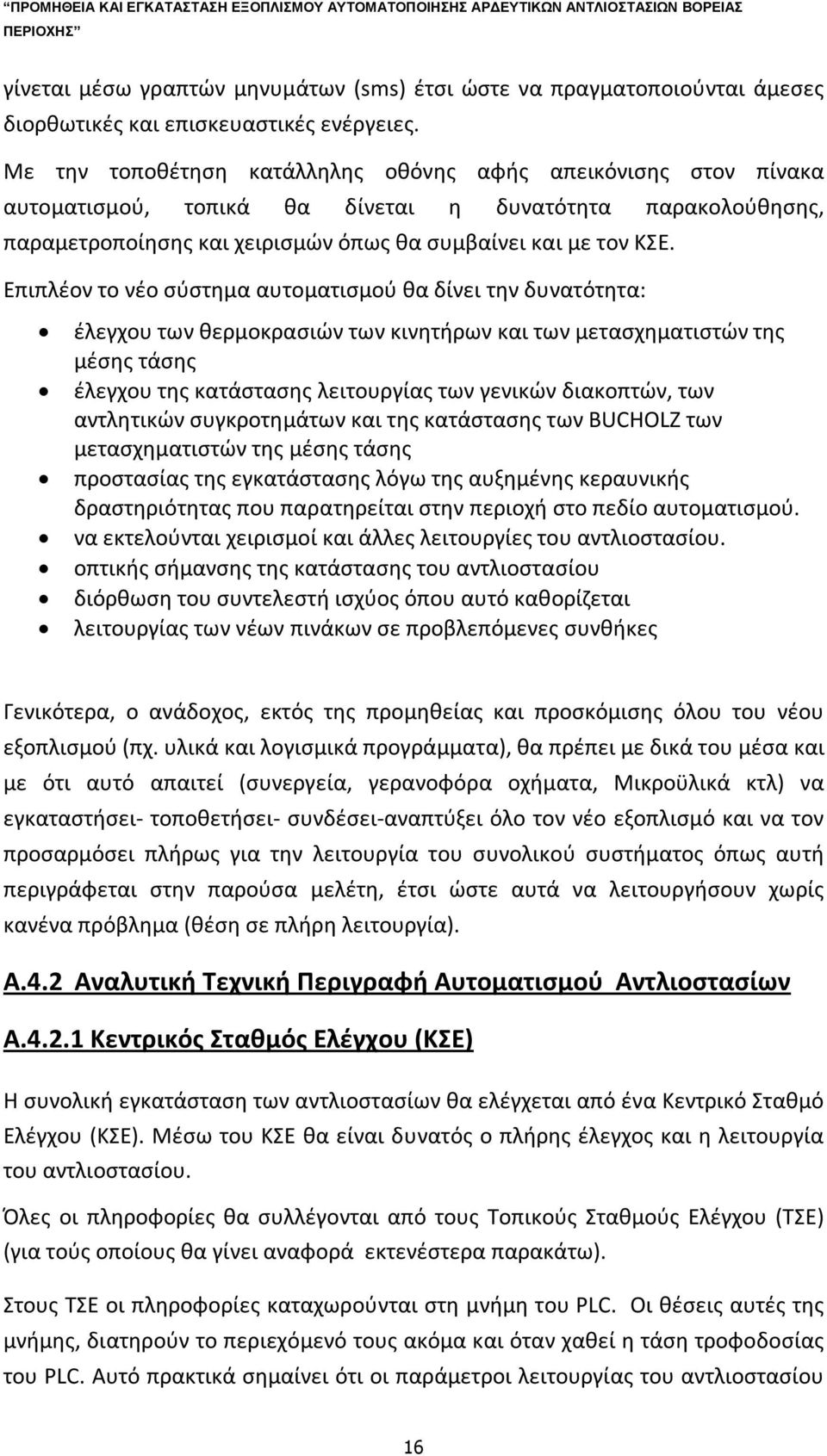

16 γίνεται μέσω γραπτών μηνυμάτων (sms) έτσι ώστε να πραγματοποιούνται άμεσες διορθωτικές και επισκευαστικές ενέργειες. Με την τοποθέτηση κατάλληλης οθόνης αφής απεικόνισης στον πίνακα αυτοματισμού, τοπικά θα δίνεται η δυνατότητα παρακολούθησης, παραμετροποίησης και χειρισμών όπως θα συμβαίνει και με τον ΚΣΕ. Επιπλέον το νέο σύστημα αυτοματισμού θα δίνει την δυνατότητα: έλεγχου των θερμοκρασιών των κινητήρων και των μετασχηματιστών της μέσης τάσης έλεγχου της κατάστασης λειτουργίας των γενικών διακοπτών, των αντλητικών συγκροτημάτων και της κατάστασης των BUCHOLZ των μετασχηματιστών της μέσης τάσης προστασίας της εγκατάστασης λόγω της αυξημένης κεραυνικής δραστηριότητας που παρατηρείται στην περιοχή στο πεδίο αυτοματισμού. να εκτελούνται χειρισμοί και άλλες λειτουργίες του αντλιοστασίου. οπτικής σήμανσης της κατάστασης του αντλιοστασίου διόρθωση του συντελεστή ισχύος όπου αυτό καθορίζεται λειτουργίας των νέων πινάκων σε προβλεπόμενες συνθήκες Γενικότερα, ο ανάδοχος, εκτός της προμηθείας και προσκόμισης όλου του νέου εξοπλισμού (πχ. υλικά και λογισμικά προγράμματα), θα πρέπει με δικά του μέσα και με ότι αυτό απαιτεί (συνεργεία, γερανοφόρα οχήματα, Μικροϋλικά κτλ) να εγκαταστήσει- τοποθετήσει- συνδέσει-αναπτύξει όλο τον νέο εξοπλισμό και να τον προσαρμόσει πλήρως για την λειτουργία του συνολικού συστήματος όπως αυτή περιγράφεται στην παρούσα μελέτη, έτσι ώστε αυτά να λειτουργήσουν χωρίς κανένα πρόβλημα (θέση σε πλήρη λειτουργία). Α.4.2 Αναλυτική Τεχνική Περιγραφή Αυτοματισμού Αντλιοστασίων Α Κεντρικός Σταθμός Ελέγχου (ΚΣΕ) Η συνολική εγκατάσταση των αντλιοστασίων θα ελέγχεται από ένα Κεντρικό Σταθμό Ελέγχου (ΚΣΕ). Μέσω του ΚΣΕ θα είναι δυνατός ο πλήρης έλεγχος και η λειτουργία του αντλιοστασίου. Όλες οι πληροφορίες θα συλλέγονται από τους Τοπικούς Σταθμούς Ελέγχου (ΤΣΕ) (για τούς οποίους θα γίνει αναφορά εκτενέστερα παρακάτω). Στους ΤΣΕ οι πληροφορίες καταχωρούνται στη μνήμη του PLC. Οι θέσεις αυτές της μνήμης, διατηρούν το περιεχόμενό τους ακόμα και όταν χαθεί η τάση τροφοδοσίας του PLC. Αυτό πρακτικά σημαίνει ότι οι παράμετροι λειτουργίας του αντλιοστασίου 16

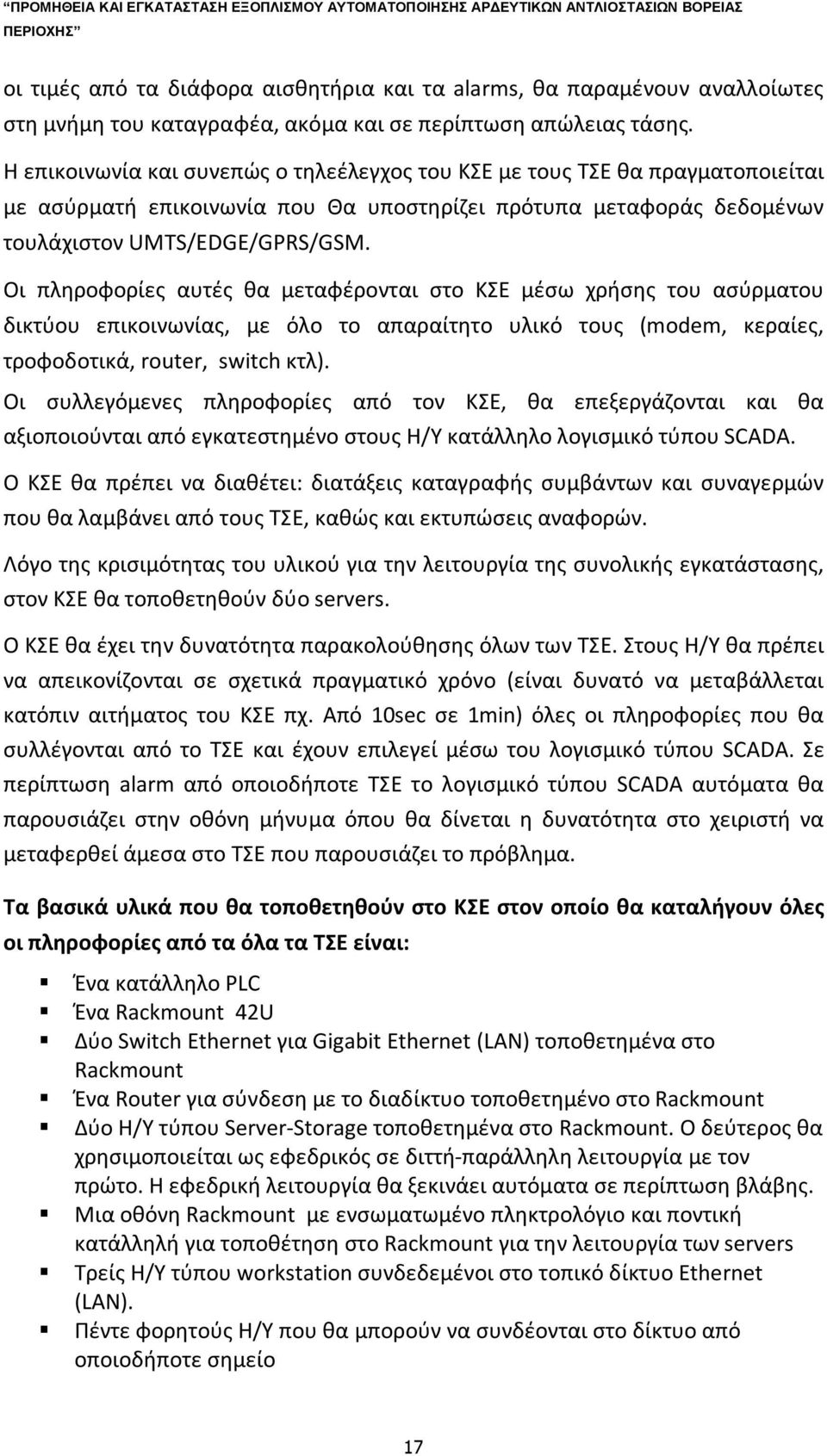

17 οι τιμές από τα διάφορα αισθητήρια και τα alarms, θα παραμένουν αναλλοίωτες στη μνήμη του καταγραφέα, ακόμα και σε περίπτωση απώλειας τάσης. Η επικοινωνία και συνεπώς ο τηλεέλεγχος του ΚΣΕ με τους ΤΣΕ θα πραγματοποιείται με ασύρματή επικοινωνία που Θα υποστηρίζει πρότυπα μεταφοράς δεδομένων τουλάχιστον UMTS/EDGE/GPRS/GSM. Οι πληροφορίες αυτές θα μεταφέρονται στο ΚΣΕ μέσω χρήσης του ασύρματου δικτύου επικοινωνίας, με όλο το απαραίτητο υλικό τους (modem, κεραίες, τροφοδοτικά, router, switch κτλ). Οι συλλεγόμενες πληροφορίες από τον ΚΣΕ, θα επεξεργάζονται και θα αξιοποιούνται από εγκατεστημένο στους Η/Υ κατάλληλο λογισμικό τύπου SCADA. O ΚΣΕ θα πρέπει να διαθέτει: διατάξεις καταγραφής συμβάντων και συναγερμών που θα λαμβάνει από τους ΤΣΕ, καθώς και εκτυπώσεις αναφορών. Λόγο της κρισιμότητας του υλικού για την λειτουργία της συνολικής εγκατάστασης, στον ΚΣΕ θα τοποθετηθούν δύο servers. Ο ΚΣΕ θα έχει την δυνατότητα παρακολούθησης όλων των ΤΣΕ. Στους Η/Υ θα πρέπει να απεικονίζονται σε σχετικά πραγματικό χρόνο (είναι δυνατό να μεταβάλλεται κατόπιν αιτήματος του ΚΣΕ πχ. Από 10sec σε 1min) όλες οι πληροφορίες που θα συλλέγονται από το ΤΣΕ και έχουν επιλεγεί μέσω του λογισμικό τύπου SCADA. Σε περίπτωση alarm από οποιοδήποτε ΤΣΕ το λογισμικό τύπου SCADA αυτόματα θα παρουσιάζει στην οθόνη μήνυμα όπου θα δίνεται η δυνατότητα στο χειριστή να μεταφερθεί άμεσα στο ΤΣΕ που παρουσιάζει το πρόβλημα. Τα βασικά υλικά που θα τοποθετηθούν στο ΚΣΕ στον οποίο θα καταλήγουν όλες οι πληροφορίες από τα όλα τα ΤΣΕ είναι: Ένα κατάλληλο PLC Ένα Rackmount 42U Δύο Switch Ethernet για Gigabit Ethernet (LAN) τοποθετημένα στο Rackmount Ένα Router για σύνδεση με το διαδίκτυο τοποθετημένο στο Rackmount Δύο Η/Υ τύπου Server-Storage τοποθετημένα στο Rackmount. Ο δεύτερος θα χρησιμοποιείται ως εφεδρικός σε διττή-παράλληλη λειτουργία με τον πρώτο. Η εφεδρική λειτουργία θα ξεκινάει αυτόματα σε περίπτωση βλάβης. Μια οθόνη Rackmount με ενσωματωμένο πληκτρολόγιο και ποντική κατάλληλή για τοποθέτηση στο Rackmount για την λειτουργία των servers Τρείς Η/Υ τύπου workstation συνδεδεμένοι στο τοπικό δίκτυο Ethernet (LAN). Πέντε φορητούς Η/Υ που θα μπορούν να συνδέονται στο δίκτυο από οποιοδήποτε σημείο 17

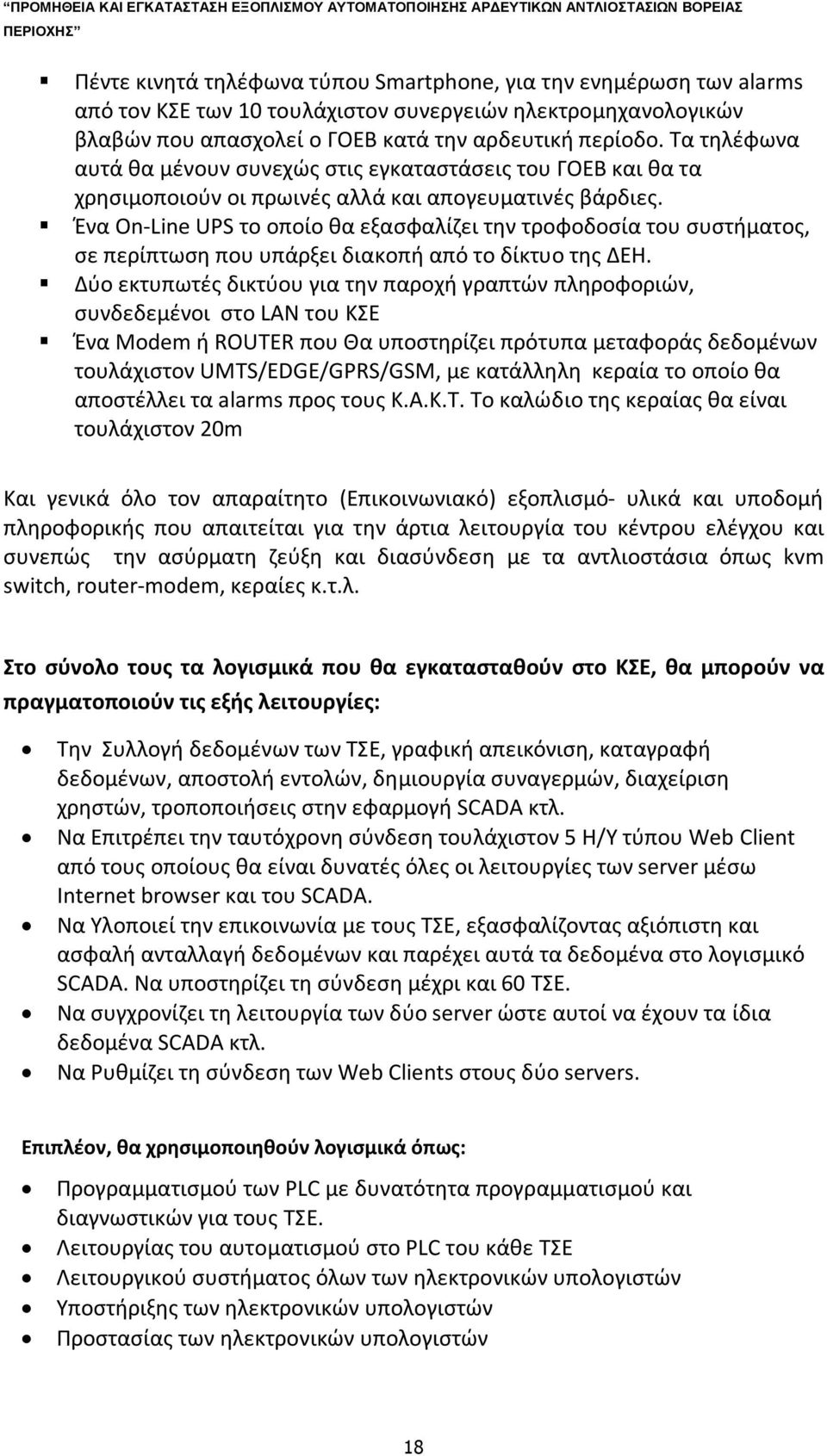

18 Πέντε κινητά τηλέφωνα τύπου Smartphone, για την ενημέρωση των alarms από τον ΚΣΕ των 10 τουλάχιστον συνεργειών ηλεκτρομηχανολογικών βλαβών που απασχολεί ο ΓΟΕΒ κατά την αρδευτική περίοδο. Τα τηλέφωνα αυτά θα μένουν συνεχώς στις εγκαταστάσεις του ΓΟΕΒ και θα τα χρησιμοποιούν οι πρωινές αλλά και απογευματινές βάρδιες. Ένα On-Line UPS το οποίο θα εξασφαλίζει την τροφοδοσία του συστήματος, σε περίπτωση που υπάρξει διακοπή από το δίκτυο της ΔΕΗ. Δύο εκτυπωτές δικτύου για την παροχή γραπτών πληροφοριών, συνδεδεμένοι στο LAN του ΚΣΕ Ένα Modem ή ROUTER που Θα υποστηρίζει πρότυπα μεταφοράς δεδομένων τουλάχιστον UMTS/EDGE/GPRS/GSM, με κατάλληλη κεραία το οποίο θα αποστέλλει τα alarms προς τους Κ.Α.Κ.Τ. Το καλώδιο της κεραίας θα είναι τουλάχιστον 20m Και γενικά όλο τον απαραίτητο (Επικοινωνιακό) εξοπλισμό- υλικά και υποδομή πληροφορικής που απαιτείται για την άρτια λειτουργία του κέντρου ελέγχου και συνεπώς την ασύρματη ζεύξη και διασύνδεση με τα αντλιοστάσια όπως kvm switch, router-modem, κεραίες κ.τ.λ. Στο σύνολο τους τα λογισμικά που θα εγκατασταθούν στο KΣΕ, θα μπορούν να πραγματοποιούν τις εξής λειτουργίες: Την Συλλογή δεδομένων των ΤΣΕ, γραφική απεικόνιση, καταγραφή δεδομένων, αποστολή εντολών, δημιουργία συναγερμών, διαχείριση χρηστών, τροποποιήσεις στην εφαρμογή SCADA κτλ. Να Επιτρέπει την ταυτόχρονη σύνδεση τουλάχιστον 5 Η/Υ τύπου Web Client από τους οποίους θα είναι δυνατές όλες οι λειτουργίες των server μέσω Internet browser και του SCADA. Να Υλοποιεί την επικοινωνία με τους ΤΣΕ, εξασφαλίζοντας αξιόπιστη και ασφαλή ανταλλαγή δεδομένων και παρέχει αυτά τα δεδομένα στο λογισμικό SCADA. Να υποστηρίζει τη σύνδεση μέχρι και 60 ΤΣΕ. Να συγχρονίζει τη λειτουργία των δύο server ώστε αυτοί να έχουν τα ίδια δεδομένα SCADA κτλ. Να Ρυθμίζει τη σύνδεση των Web Clients στους δύο servers. Επιπλέον, θα χρησιμοποιηθούν λογισμικά όπως: Προγραμματισμού των PLC με δυνατότητα προγραμματισμού και διαγνωστικών για τους ΤΣΕ. Λειτουργίας του αυτοματισμού στο PLC του κάθε ΤΣΕ Λειτουργικού συστήματος όλων των ηλεκτρονικών υπολογιστών Υποστήριξης των ηλεκτρονικών υπολογιστών Προστασίας των ηλεκτρονικών υπολογιστών 18

19 Ενδεικτικά, τα λογισμικά που απαιτούνται για τις παραπάνω λειτουργίες είναι: 1. Λογισμικό SCADA τύπου runtime για μεταβλητές. Εγκατάσταση: Στον πρώτο server Λειτουργία: Συλλογή δεδομένων, γραφική απεικόνιση, καταγραφή δεδομένων, αποστολή εντολών, δημιουργία συναγερμών, διαχείριση χρηστών. 2. Λογισμικό SCADA τύπου runtime και ανάπτυξης για μεταβλητές. Εγκατάσταση: Στον δεύτερο server Λειτουργία: Συλλογή δεδομένων, γραφική απεικόνιση, καταγραφή δεδομένων, αποστολή εντολών, δημιουργία συναγερμών, διαχείριση χρηστών, τροποποιήσεις στην εφαρμογή SCADA. 3. Λογισμικό Web Server. Εγκατάσταση: Και στους δύο server Λειτουργία: Επιτρέπει τη ταυτόχρονη σύνδεση 5 Η/Υ τύπου Web Client από τους οποίους θα είναι δυνατές όλες οι λειτουργίες των server μέσω Internet browser. 4. Λογισμικό διαχείρισης επικοινωνιών με τους ΤΣΕ. Εγκατάσταση: Και στους δύο server Λειτουργία: Υλοποιεί την επικοινωνία με τους ΤΣΕ, εξασφαλίζοντας αξιόπιστη και ασφαλή ανταλλαγή δεδομένων και παρέχει αυτά τα δεδομένα στο λογισμικό SCADA. Υποστηρίζει τη σύνδεση μέχρι και 60 ΤΣΕ. 5. Λογισμικό εφεδρείας (redundancy) για το SCADA. Εγκατάσταση: Και στους δύο server. Λειτουργία: συγχρονίζει τη λειτουργία των δύο server ώστε αυτοί να έχουν τα ίδια δεδομένα. 6. Λογισμικό εφεδρείας (redundancy) για τους Web Server. Εγκατάσταση: Και στους δύο server Λειτουργία: Ρυθμίζει τη σύνδεση των Web Clients στους δύο servers. 7. Λογισμικό προγραμματισμού των PLC. Εγκατάσταση: Στον δεύτερο server. Λειτουργία: Προγραμματισμός και διαγνωστικά για τους ΤΣΕ. 8. Λογισμικό λειτουργίας των PLC των ΚΣΕ Εγκατάσταση: Στον κάθε ΚΣΕ Λειτουργία: Αυτοματισμού των ΤΣΕ. 9. Λογισμικό Λειτουργικού συστήματος των ηλεκτρονικών υπολογιστών (Windows κτλ) 10. Λογισμικά Υποστήριξης των ηλεκτρονικών υπολογιστών (MS Office κ.τ.λ.) 11. Λογισμικά Προστασίας των ηλεκτρονικών υπολογιστών (firewall, antivirus Microsoft essential κ.τ.λ.) Και οποιοδήποτε άλλο λογισμικό απαραίτητο για την λειτουργία του συστήματος όπως αυτή περιγράφεται στην παρούσα μελέτη. Ο ανάδοχός μπορεί να προσφέρει αντίστοιχα λογισμικά λιγότερα η περισσότερα σε αριθμό, έτσι ώστε να καλύπτονται όλες οι παραπάνω λειτουργίες και απαιτήσεις. 19

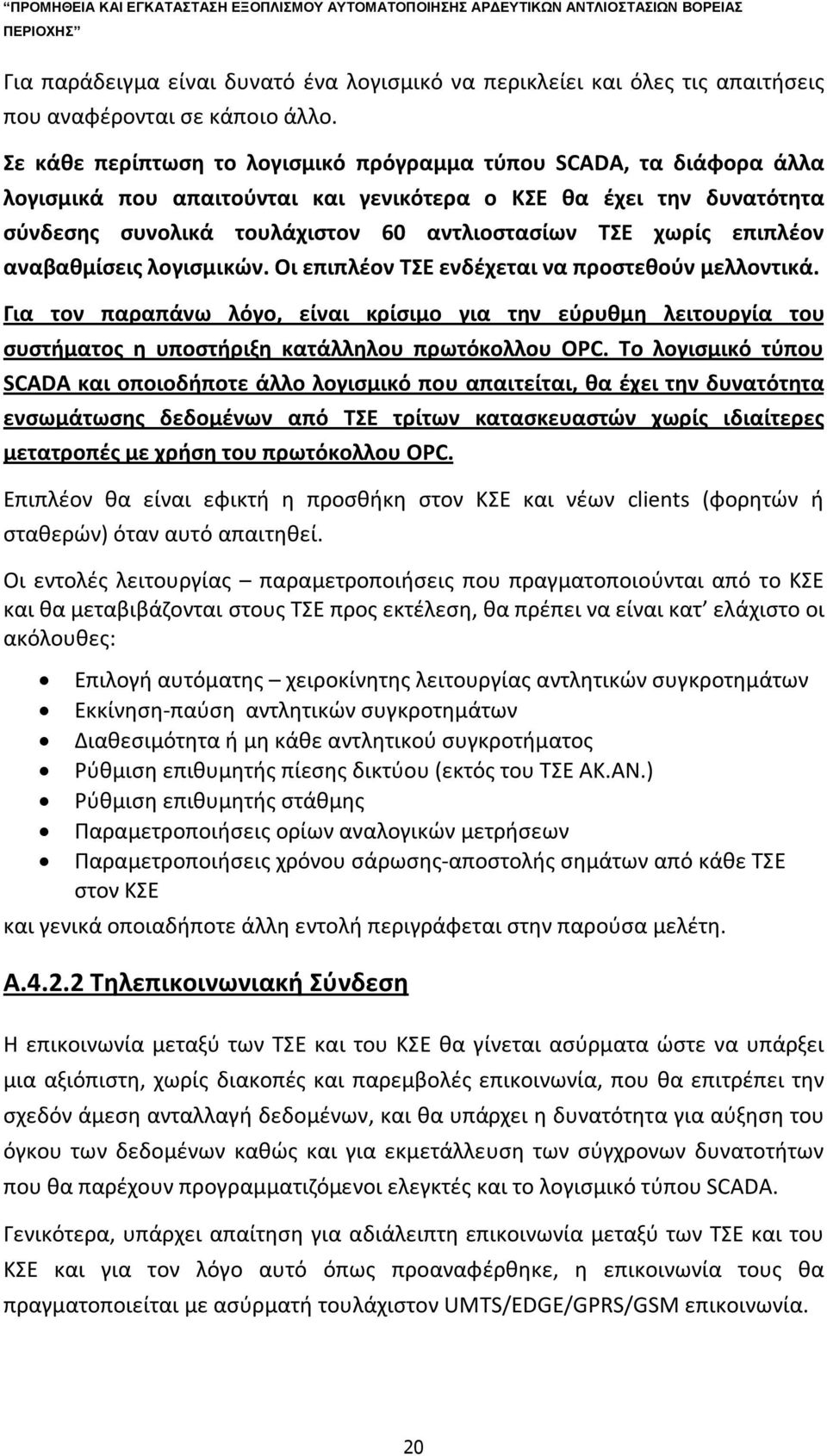

20 Για παράδειγμα είναι δυνατό ένα λογισμικό να περικλείει και όλες τις απαιτήσεις που αναφέρονται σε κάποιο άλλο. Σε κάθε περίπτωση το λογισμικό πρόγραμμα τύπου SCADA, τα διάφορα άλλα λογισμικά που απαιτούνται και γενικότερα ο ΚΣΕ θα έχει την δυνατότητα σύνδεσης συνολικά τουλάχιστον 60 αντλιοστασίων ΤΣΕ χωρίς επιπλέον αναβαθμίσεις λογισμικών. Οι επιπλέον ΤΣΕ ενδέχεται να προστεθούν μελλοντικά. Για τον παραπάνω λόγο, είναι κρίσιμο για την εύρυθμη λειτουργία του συστήματος η υποστήριξη κατάλληλου πρωτόκολλου OPC. Το λογισμικό τύπου SCADA και οποιοδήποτε άλλο λογισμικό που απαιτείται, θα έχει την δυνατότητα ενσωμάτωσης δεδομένων από ΤΣΕ τρίτων κατασκευαστών χωρίς ιδιαίτερες μετατροπές με χρήση του πρωτόκολλου OPC. Επιπλέον θα είναι εφικτή η προσθήκη στον ΚΣΕ και νέων clients (φορητών ή σταθερών) όταν αυτό απαιτηθεί. Οι εντολές λειτουργίας παραμετροποιήσεις που πραγματοποιούνται από το ΚΣΕ και θα μεταβιβάζονται στους ΤΣΕ προς εκτέλεση, θα πρέπει να είναι κατ ελάχιστο οι ακόλουθες: Επιλογή αυτόματης χειροκίνητης λειτουργίας αντλητικών συγκροτημάτων Εκκίνηση-παύση αντλητικών συγκροτημάτων Διαθεσιμότητα ή μη κάθε αντλητικού συγκροτήματος Ρύθμιση επιθυμητής πίεσης δικτύου (εκτός του ΤΣΕ ΑΚ.ΑΝ.) Ρύθμιση επιθυμητής στάθμης Παραμετροποιήσεις ορίων αναλογικών μετρήσεων Παραμετροποιήσεις χρόνου σάρωσης-αποστολής σημάτων από κάθε ΤΣΕ στον ΚΣΕ και γενικά οποιαδήποτε άλλη εντολή περιγράφεται στην παρούσα μελέτη. Α Τηλεπικοινωνιακή Σύνδεση Η επικοινωνία μεταξύ των ΤΣΕ και του ΚΣΕ θα γίνεται ασύρματα ώστε να υπάρξει μια αξιόπιστη, χωρίς διακοπές και παρεμβολές επικοινωνία, που θα επιτρέπει την σχεδόν άμεση ανταλλαγή δεδομένων, και θα υπάρχει η δυνατότητα για αύξηση του όγκου των δεδομένων καθώς και για εκμετάλλευση των σύγχρονων δυνατοτήτων που θα παρέχουν προγραμματιζόμενοι ελεγκτές και το λογισμικό τύπου SCADA. Γενικότερα, υπάρχει απαίτηση για αδιάλειπτη επικοινωνία μεταξύ των ΤΣΕ και του ΚΣΕ και για τον λόγο αυτό όπως προαναφέρθηκε, η επικοινωνία τους θα πραγματοποιείται με ασύρματή τουλάχιστον UMTS/EDGE/GPRS/GSM επικοινωνία. 20
