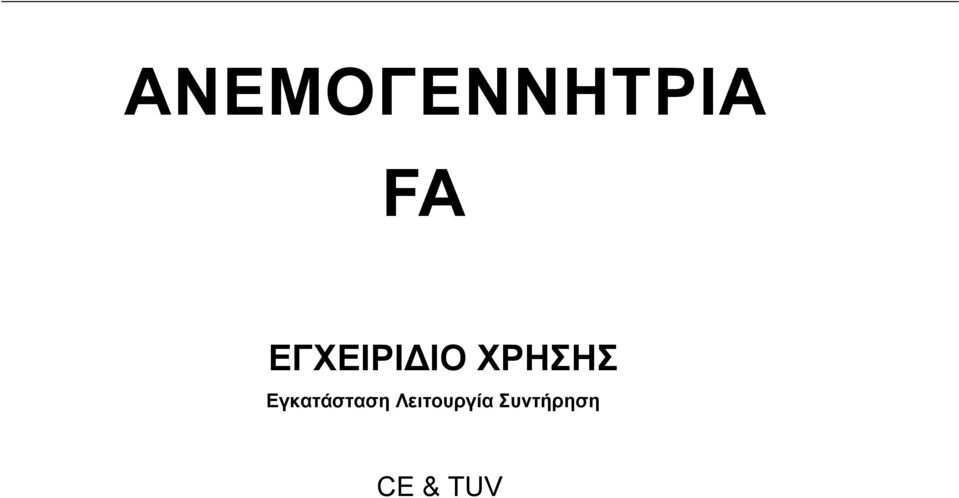

1 ΑΝΕΜΟΓΕΝΝΗΤΡΙΑ FA ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ Εγκατάσταση Λειτουργία Συντήρηση CE & TUV

2 Σημαντικές οδηγίες για την ασφάλεια Διαβάστε αυτές τις οδηγίες πριν από τη συναρμολόγηση,εγκατάσταση ή τη λειτουργία του προϊόντος. Είναι απαραίτητη η σύνδεση της ανεμογεννήτριας σε μπαταρίες πριν από την εκκίνηση λειτουργίας της. Διαφορετικά θα προκληθεί πρόβλημα σε αυτήν. 1. Φυλάξτε αυτές τις οδηγίες.αυτό το εγχειρίδιο περιέχει σημαντικές οδηγίες που πρέπει να ακολουθούνται κατά τη διάρκεια της εγκατάστασης συναρμολόγησης και συντήρησης. 2. Διαβάστε, κατανοείστε και σεβαστείτε όλες τις προειδοποιήσεις. 3. Μην εγκαταστήσετε την ανεμογεννήτρια μια θυελλώδη ημέρα 4. Άν παρουσιάζουν ασυνήθιστο θόρυβο ή λειτουργία απενεργοποιήστε την μηχανή και επικοινωνήστε με εξουσιοδοτημένο προσωπικό 5. Κατα την συναρμολόγηση και εγκατάσταση συνδέστε την ροπή στρέψης. 6. Χρησιμοποιήσετε μόνο τις κατάλληλες τεχνικές γείωσης όπως προκύπτει από τη NEC 7. Κωδικοί ανεμογεννήτριας. Μη συμμόρφωση με το εγχειρίδιο και τους τοπικούς κώδικες μπορεί να επηρεάσει και, ενδεχομένως, να ακυρώσει την εγγύησή σας 8. Τα περιστρεφόμενα πτερύγια είναι κίνδυνος για τους μηχανικούς. Εγκαταστήστε την ανεμογεννήτρια ώστε κανείς να μην μπορεί να έρθει σε επαφή με τα πτερύγια

αυτό το εγχειρίδιο περιέχει σημαντικές οδηγίες που πρέπει να ακολουθούνται κατά τη διάρκεια της εγκατάστασης συναρμολόγησης και συντήρησης. 2.

3 Τεχνικά χαρακτηριστικά Μοντέλο FA Ονομαστική ισχύ(w) 400 Ονομαστική τάση(v) 12/24 Διάμετρος (M) 1.2 Έναρξη ταχύτητας(m/s) 2.5 Σώμα Πτερύγια 3/ 5 ανθρακόνημα Αλουμίνιο

4 Σύνδεση με τον πύργο Πύργος είναι φτιαγμένος από 48 χιλιοστά πάχος και 4,0 OD, Βήματα εγκατάστασης: 1. Έλεγχος συσκευασίας Σύμφωνα με τον ακόλουθο πίνακα ελέγξτε στο κουτί τα εσωτερικά τμήματα εάν είναι πλήρη, ώστε να εξασφαλίζεται η ομαλή συναρμολόγηση Item Περιγραφή Ποσότητα 1 Γεννήτρια 1 2 Πτερύγια 3 / 5 3 Αφαλός τροχού 1 4 Κάλλυμα 1 5 Τεμάχιο στερέωσης 1 6 Ρυθμιστής 1

Έλεγχος συσκευασίας Σύμφωνα με τον ακόλουθο πίνακα ελέγξτε στο κουτί τα εσωτερικά τμήματα εάν

5 2. Βήματα εγκατάστασης ανεμογεννήτριας Αν η ανεμογεννήτρια είναι να εγκατασταθεί μετά από τον πύργο που θα έχει αναγερθεί,θα είναι ασφαλέστερο και πιο εύκολο να εγκαταστήσετε πρώτα το σώμα της τουρμπίνας στον πύργο και στη συνέχεια να εγκαταστήσετε το συναρμολογημένο κέντρο των πτερυγίων.αυτό θα αποφευχθεί στη προσπάθεια να τοποθετήσετε το στρόβιλο, ενώ τα πτερύγια περιστρέφονται με επικίνδυνη τροχιά. Περάστε το μπουλόνι των πτερυγίων και βιδώστε το παξιμάδι, μην σφίξετε καλά την βίδα ακόμα. Εγκαταστήστε το παξιμάδι και βιδώστε. Εγκαταστήστε τα δυο πτερύγια ακολουθώντας την ίδια διαδικασία. Αν η ανεμογεννήτρια πρόκειται να εγκατασταθεί σε κλίση, τοποθετήστε τα πτερύγια/διανομέα συναρμολόγησης στο στρόβιλο. Αρχίστε από το κέντρο του μπουλονιού και γυρίστε τον κόμβο εντελώς επάνω στον άξονα της γεννήτριας του στροβίλου. Σφίξτε καλά το κομβικό σημείο σε 48 ft-lbs με την εισαγωγή ενός εξαγώνου κλειδιού στο φρεάτιο του εναλλάκτη της τουρμπίνας και της περιστροφής του άξονα ενώ γυρίζετε τα πτερύγια. Τοποθετήστε την κώνικη μύτη στη θέση πάνω από τις εξωτερικές άκρες του κόμβου των πτερυγίων. Black rubber mattress is put in the

αυτό θα αποφευχθεί στη προσπάθεια να τοποθετήσετε το στρόβιλο, ενώ τα πτερύγια περιστρέφονται με επικίνδυνη τροχιά.

6 (Ρυθμιστής φόρτισης ανεμογεννήτριας) 3. Ρυθμιστής φόρτισης ανεμογεννήτριας Παρατηρήσεις: Η έξοδος της ανεμογεννήτριας έχει τρεις φάσης εναλλασσόμενου ρεύματος, τα οποία συνδέονται με τα τρία πράσινα καλώδια του ρυθμιστή

7 Συντήρηση Παρόλο που η ανεμογεννήτρια έχει σχεδιαστεί για να λειτουργεί για μεγάλο χρονικό διάστημα χωρίς να απαιτείται καμία συντήρηση και αξιοπιστία των επιδόσεων, θα βελτιωθεί εάν επιθεωρείται τακτικά το σύστημά σας. ΠΡΟΣΟΧΗ: Ποτέ μην πλησιάζετε την τουρμπίνα κατά τη διάρκεια της λειτουργίας. Αντικατάσταση των πτερυγίων αν έχουν υποστεί βλάβη. Δεν λειτουργεί η τουρμπίνα με κομμένα ή ασύμμετρα πτερύγια. Αυτό μπορεί να προκαλέσει σοβαρές φθορές, ζημιές και πιθανή αποτυχία. Μην εγκαταστήσετε μεμονωμένα τα πτερύγια. Τα πτερύγια ισορροπούν ως σύνολο. Ελέγξτε για στεγανότητα τα μπουλόνια των πτερυγίων και του διανομέα. Ελέγξτε την κώνικη μύτη για ρωγμές και σωστή εφαρμογή. Ξεπλύνετε τυχόν βρωμιά κατασκευής ή υπολείμματα από τα πτερύγια. Ελέγξτε όλες τις ηλεκτρικές συνδέσεις για να βεβαιωθείτε ότι είναι σφιχτές και χωρίς διάβρωση. Όπως συμβαίνει με όλα τα συστήματα φόρτισης, ελέγξτε τα επίπεδα των υγρών στην μπαταρία σας, σύμφωνα με τη σύσταση κατασκευαστή. Προτείνουμε την αντικατάσταση των πτερυγίων ανά πενταετία για βέλτιστη απόδοση.

Δεν λειτουργεί η τουρμπίνα με κομμένα ή ασύμμετρα πτερύγια. Αυτό μπορεί να προκαλέσει σοβαρές φθορές, ζημιές και πιθανή αποτυχία. Μην εγκαταστήσετε μεμονωμένα τα πτερύγια.

8 ΒΛΑΒΕΣ Δυσλειτουργία Δόνηση ανεμιστήρα δυσλειτουργία Μη φυσιολογικός ήχος Σημαντικά μειωμένη ταχύτητα στροφέα Χαμηλή τάση εξόδου της γεννήτριας Δεν υπάρχει έξοδος εναλλασσόμενου ρεύματος της ανεμογεννήτριας Αιτία 1.Χαλαρή σύνδεση 2. Σταθερά πτερύγια αλλά τα μπουλόνια χαλαρά 3. Ελαττωματικά πτερύγια ανεμογεννητριών 4. Ανισορροπία που προκαλείται από την συναρμολόγηση των πτερυγίων 1. Χαλαροί συνδετήρες 2. Λόγω ζημιάς στα ρουλεμάν 3. Τριβή ανεμοτροχού και σε άλλα μέρη 1. Δημιουργείτε τριβή στον ρυθμιστή και τον στροφέα 2.Τα καλώδια του ρυθμιστή είναι βραχυκυκλωμένα 3. Ανοίξτε το διακόπτη στην κάτω θέση του ρυθμιστή 1. Χαμηλή ταχύτητα του κινητήρα 2. Βραχυκύκλωμα τριφασικού στο ρυθμιστή 3.Το κύκλωμα του ρυθμιστή 4. Χαμηλής τάσης της γραμμής μεταφοράς Μέθοδος επίλυσης 1. Ρυθμίστε την σύνδεση 2. Σφίξτε τα χαλαρά μέρη 3. Αντικαταστήστε τα πτερύγια 4. Καθαρισμός εξαρτημάτων 1. Υποστήριγμα στον ανεμιστήρα, ελέγξτε όλα τα εξαρτήματα 2. Αντικαταστήστε τα ρουλεμάν 3. Εξέταση για τον αποκλεισμό της τριβής 1. Αντικαταστήστε το ρουλεμάν 2. Τα καλώδια να μονωθούν 3. Διακόπτης POWER του ρυθμιστή 1. Προσδιορίστε τους λόγους για την επάνοδο της ταχύτητας παραγωγής 2. Μόνωση 3. Αντικαταστήστε τον ρυθμιστή 4. Μεγαλύτερη διάμετρο γραμμής μεταφοράς 1. Γραμμή εξόδου του κυκλώματος 1. Προσδιορίστε τους λόγους, γυρίστε το κύκλωμα Απόδοση κινητήρα εναλλασσόμενου ρεύματος είναι κανονική, αλλά όχι η έξοδος συνεχούς ρεύματος Χωρητικότητα εξόδου της μπαταρίας είναι ανεπαρκής 1.Καμένη ασφάλεια συνεχούς ρεύματος 2. Γραμμή εξόδου του κυκλώματος 3. Βλάβη ρυθμιστή 1. Τάση εξόδου γεννήτριας είναι πολύ χαμηλή 2. Χαμηλή αγωγιμότητα μπαταρίας 3. Ανεπαρκή μπαταρία 1. Αντικαταστήστε την ασφάλεια 2. Προσδιορίστε τους λόγους, γυρίστε κύκλωμα 1. Αποκλείονται από τους παραπάνω ελέγχους 2.Συντήρηση μπαταρίας

Χαλαροί συνδετήρες 2. Λόγω ζημιάς στα ρουλεμάν 3. Τριβή ανεμοτροχού και σε άλλα μέρη 1. Δημιουργείτε τριβή στον ρυθμιστή και τον στροφέα 2.Τα καλώδια του ρυθμιστή είναι βραχυκυκλωμένα 3.
