1 Χημική επεξεργασία ΑΚΤΙΝΟΛΟΓΙΑ Ι-7

2 Ιστορία Χειροκίνητο εμφανιστήριο 1 ώρα Ανακάτεμα χημικών Έλεγχος θερμοκρασίας Φιλμ στο πλαίσιο Ρύθμιση χρονοδιακόπτη Εμφάνιση Πλύση 1- χρήση αντιοξειδωτικού λουτρού Στερέωση Πλύση wetting agent Στέγνωμα σε περιβάλλον χωρίς σκόνη

Εμφάνιση Πλύση 1- χρήση αντιοξειδωτικού λουτρού Στερέωση

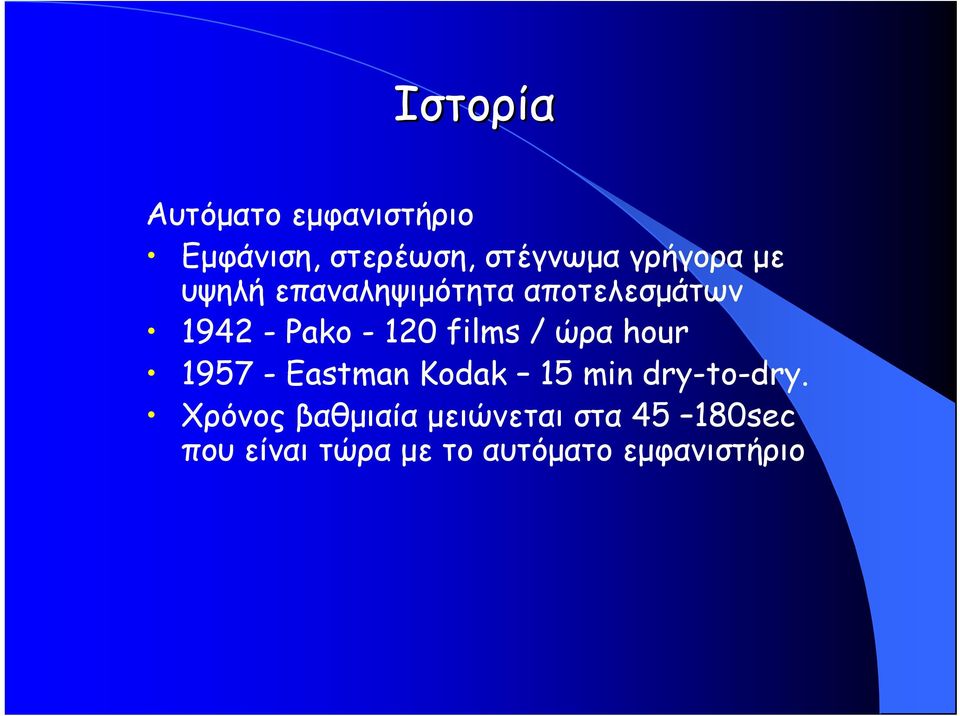

3 Ιστορία Αυτόματο εμφανιστήριο Εμφάνιση, στερέωση, στέγνωμα γρήγορα με υψηλή επαναληψιμότητα αποτελεσμάτων Pako films / ώρα hour Eastman Kodak 15 min dry-to-dry. Χρόνος βαθμιαία μειώνεται στα sec που είναι τώρα με το αυτόματο εμφανιστήριο

films / ώρα hour 1957 - Eastman Kodak 15 min dry-to-dry.

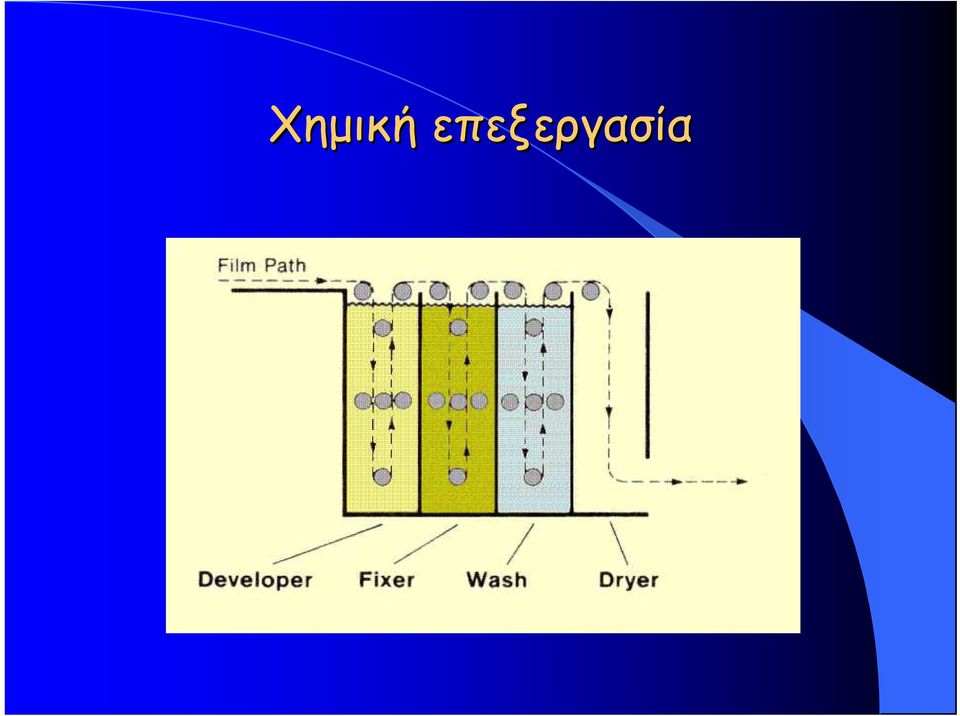

4 Χημική επεξεργασία

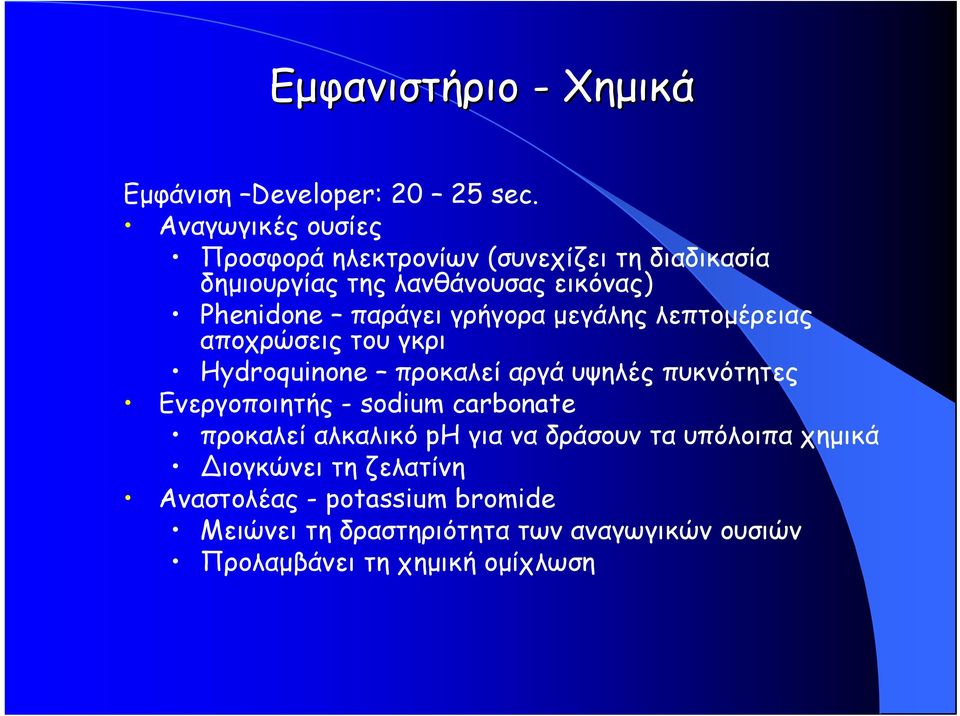

5 Εμφανιστήριο - Χημικά Εμφάνιση Developer: sec. Αναγωγικές ουσίες Προσφορά ηλεκτρονίων (συνεχίζει τη διαδικασία δημιουργίας της λανθάνουσας εικόνας) Phenidone παράγει γρήγορα μεγάλης λεπτομέρειας αποχρώσεις του γκρι Hydroquinone προκαλεί αργά υψηλές πυκνότητες Ενεργοποιητής - sodium carbonate προκαλεί αλκαλικό ph γιαναδράσουνταυπόλοιπαχημικά ιογκώνει τη ζελατίνη Αναστολέας - potassium bromide Μειώνει τη δραστηριότητα των αναγωγικών ουσιών Προλαμβάνειτηχημικήομίχλωση

γρήγορα μεγάλης λεπτομέρειας αποχρώσεις του γκρι Hydroquinone προκαλεί αργά υψηλές πυκνότητες Ενεργοποιητής - sodium

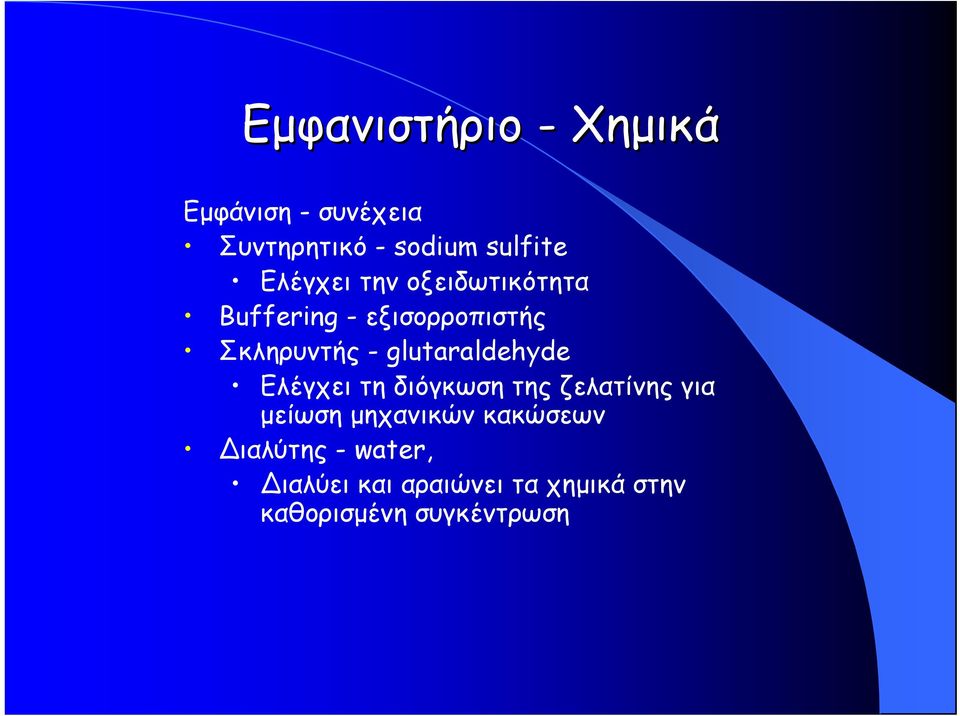

6 Εμφανιστήριο - Χημικά Εμφάνιση - συνέχεια Συντηρητικό -sodium sulfite Ελέγχει την οξειδωτικότητα Buffering - εξισορροπιστής Σκληρυντής - glutaraldehyde Ελέγχειτηδιόγκωσητηςζελατίνηςγια μείωση μηχανικών κακώσεων ιαλύτης -water, ιαλύει και αραιώνει τα χημικά στην καθορισμένη συγκέντρωση

glutaraldehyde Ελέγχειτηδιόγκωσητηςζελατίνηςγια μείωση μηχανικών

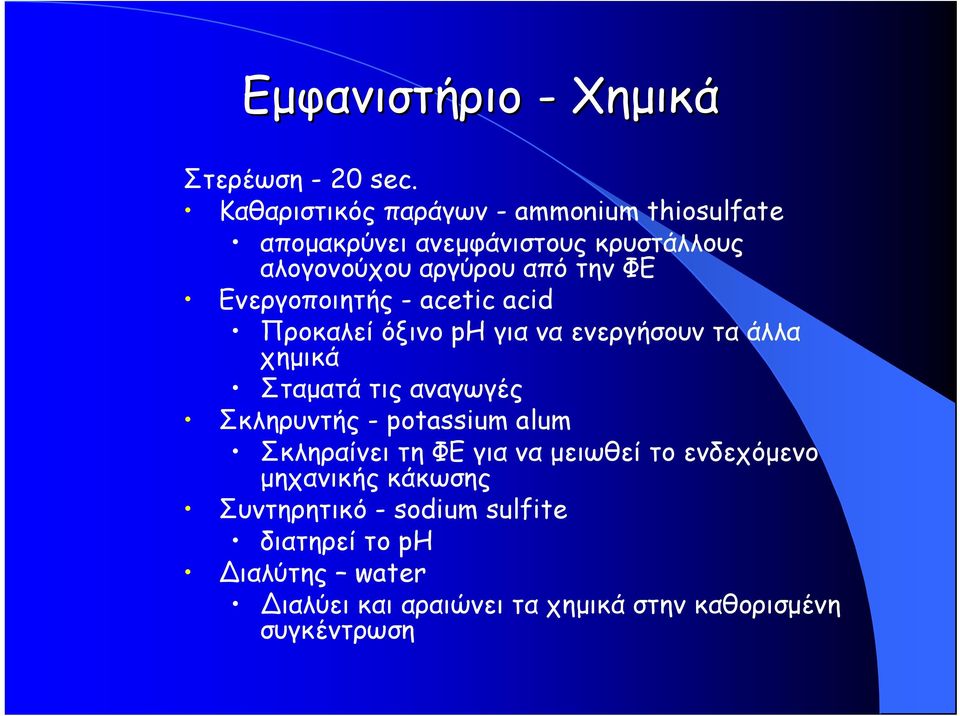

7 Εμφανιστήριο - Χημικά Στερέωση -20 sec. Καθαριστικός παράγων - ammonium thiosulfate απομακρύνει ανεμφάνιστους κρυστάλλους αλογονούχου αργύρου από την ΦΕ Ενεργοποιητής - acetic acid Προκαλεί όξινο ph για να ενεργήσουν τα άλλα χημικά Σταματά τις αναγωγές Σκληρυντής - potassium alum Σκληραίνει τη ΦΕ για να μειωθεί το ενδεχόμενο μηχανικής κάκωσης Συντηρητικό -sodium sulfite διατηρεί το ph ιαλύτης water ιαλύει και αραιώνει τα χημικά στην καθορισμένη συγκέντρωση

Ενεργοποιητής - acetic acid Προκαλεί όξινο ph για να ενεργήσουν τα άλλα χημικά Σταματά τις αναγωγές Σκληρυντής -

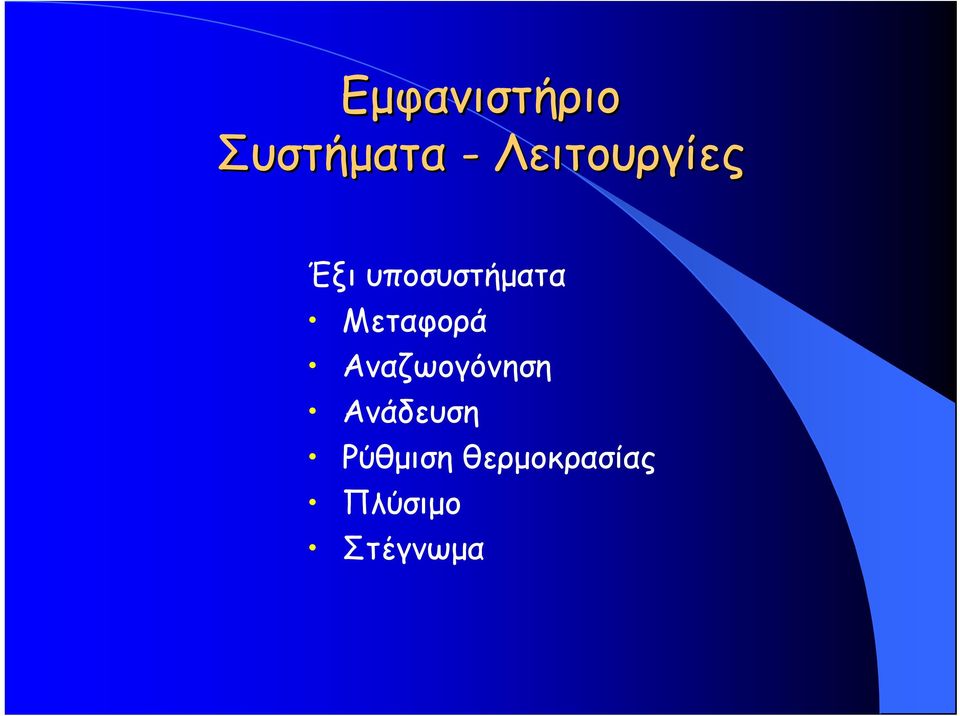

8 Εμφανιστήριο Συστήματα - Λειτουργίες Έξι υποσυστήματα Μεταφορά Αναζωογόνηση Ανάδευση Ρύθμιση θερμοκρασίας Πλύσιμο Στέγνωμα

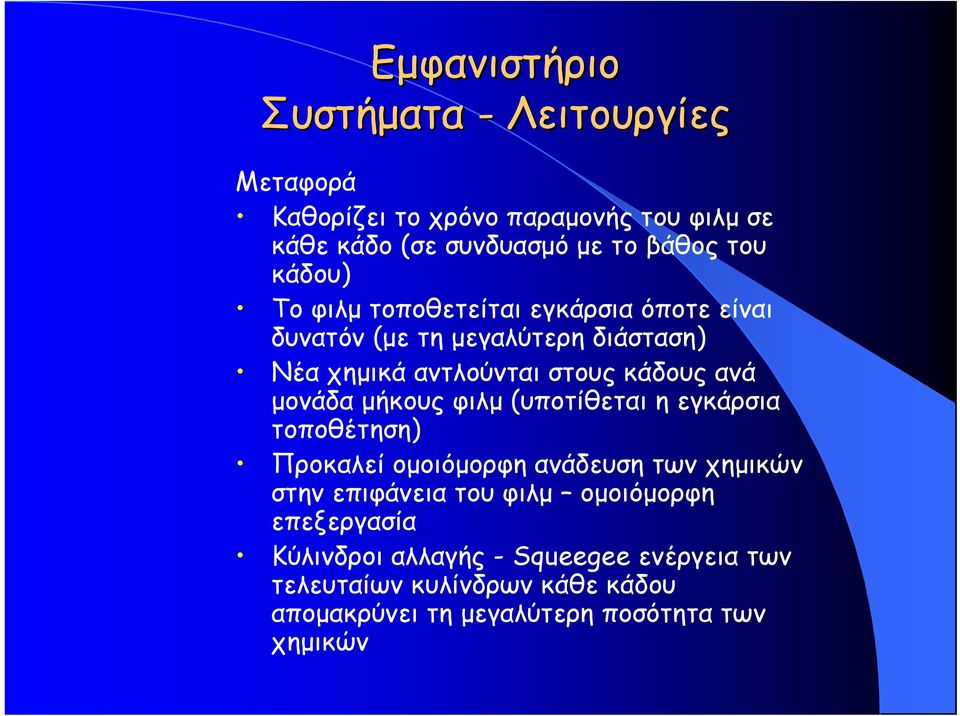

9 Εμφανιστήριο Συστήματα - Λειτουργίες Μεταφορά Καθορίζει το χρόνο παραμονής του φιλμ σε κάθε κάδο (σε συνδυασμό με το βάθος του κάδου) Το φιλμ τοποθετείται εγκάρσια όποτε είναι δυνατόν (με τη μεγαλύτερη διάσταση) Νέα χημικά αντλούνται στους κάδους ανά μονάδα μήκους φιλμ (υποτίθεται η εγκάρσια τοποθέτηση) Προκαλεί ομοιόμορφη ανάδευση των χημικών στην επιφάνεια του φιλμ ομοιόμορφη επεξεργασία Κύλινδροι αλλαγής - Squeegee ενέργεια των τελευταίων κυλίνδρων κάθε κάδου απομακρύνει τη μεγαλύτερη ποσότητα των χημικών

μονάδα μήκους φιλμ (υποτίθεται η εγκάρσια τοποθέτηση) Προκαλεί ομοιόμορφη ανάδευση των χημικών στην επιφάνεια του φιλμ

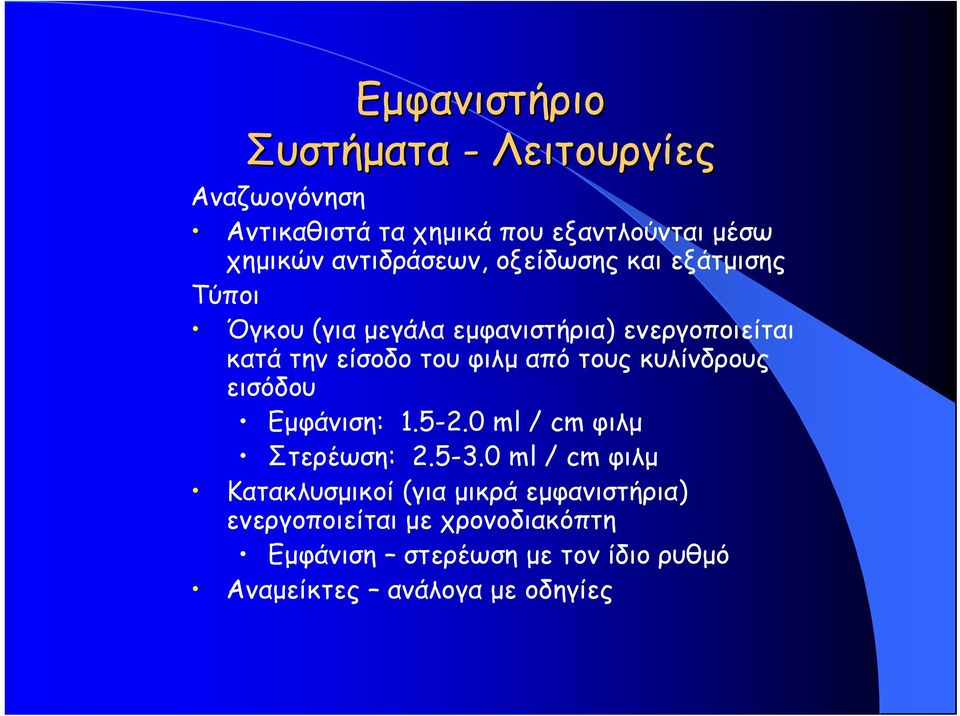

10 Εμφανιστήριο Συστήματα - Λειτουργίες Αναζωογόνηση Αντικαθιστάταχημικάπουεξαντλούνταιμέσω χημικών αντιδράσεων, οξείδωσης και εξάτμισης Τύποι Όγκου (για μεγάλα εμφανιστήρια) ενεργοποιείται κατά την είσοδο του φιλμ από τους κυλίνδρους εισόδου Εμφάνιση: ml / cm φιλμ Στερέωση: ml / cm φιλμ Κατακλυσμικοί (για μικρά εμφανιστήρια) ενεργοποιείται με χρονοδιακόπτη Εμφάνιση στερέωση με τον ίδιο ρυθμό Αναμείκτες ανάλογα με οδηγίες

τους κυλίνδρους εισόδου Εμφάνιση: 1.5-2.0 ml / cm φιλμ Στερέωση: 2.5-3.

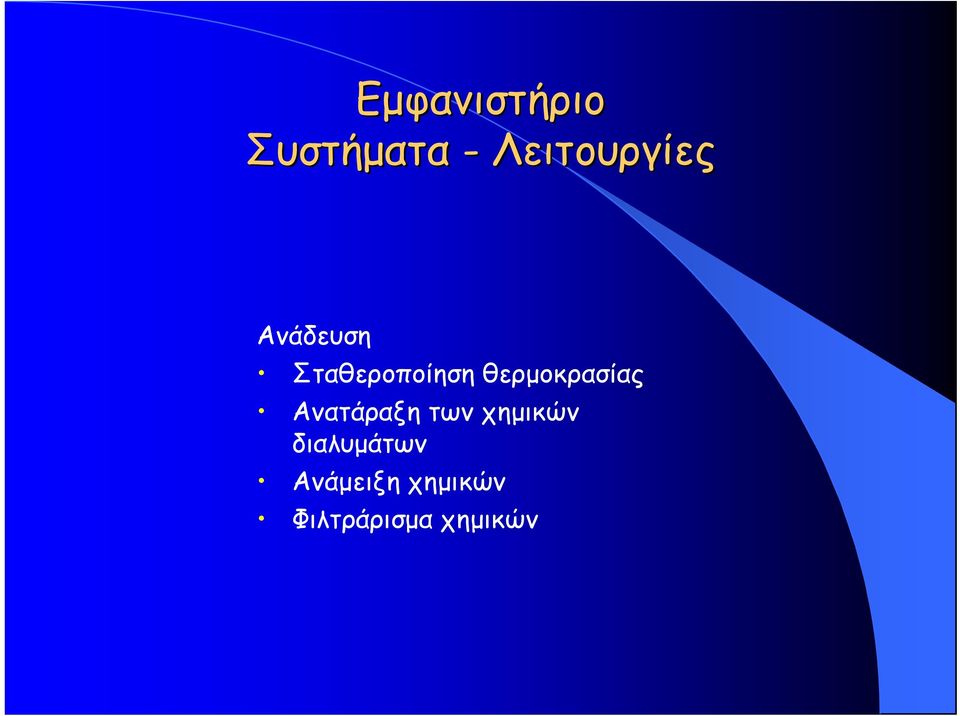

11 Εμφανιστήριο Συστήματα - Λειτουργίες Ανάδευση Σταθεροποίηση θερμοκρασίας Ανατάραξη των χημικών διαλυμάτων Ανάμειξη χημικών Φιλτράρισμα χημικών

12 Εμφανιστήριο Συστήματα - Λειτουργίες Έλεγχος θερμοκρασίας ιατηρεί όλα τα 3 διαλύματα σε συμβατές θερμοκρασίες σε συνδυασμό με το σύστημα ανάδευσης Εμφάνιση η θερμοκρασία είναι σημαντική για την δραστικότητα των χημικών C για κύκλο εμφανιστηρίου 90 sec C για κύκλο εμφανιστηρίου 2 min Στερέωση λιγότερο σημαντική συνήθως όπως η εμφάνιση Πλύση Εσωτερική ρύθμιση από την εμφάνιση Εξωτερική ρύθμιση με μπαταρία ζεστού / κρύου νερού

33-35 C για κύκλο εμφανιστηρίου 90 sec 28-30 C για κύκλο εμφανιστηρίου 2 min Στερέωση λιγότερο σημαντική

13 Εμφανιστήριο Συστήματα - Λειτουργίες Πλύσιμο -20 sec. Απομακρύνει εμφάνιση και στερέωση από το φιλμ Θερμοκρασία περίπου 5 F χαμηλότερη από της εμφάνισης Ταχύτητα ροής 5-10 λίτρα το λεπτό, συνεχώς Στέγνωμα sec. φυσητήρας, αντίσταση θέρμανσης σωλήνας (όπως ο στεγνωτήρας των μαλλιών) Ζεστός αέρας ωθείται και από τις δύο πλευρές του φιλμ κατά την έξοδό του από το εμφανιστήριο Τελική σκλήρυνση της ΦΕ Σφράγισμα της προστατευτικής επίστρωσης

ροής 5-10 λίτρα το λεπτό, συνεχώς Στέγνωμα - 25-30 sec.

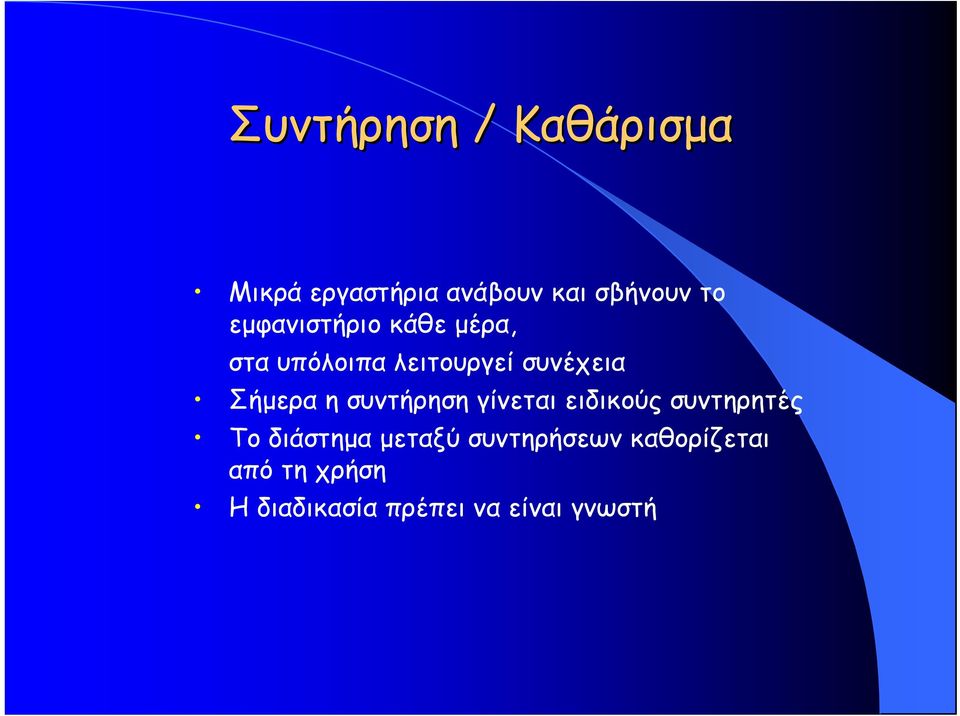

14 Συντήρηση / Καθάρισμα Μικράεργαστήριαανάβουνκαισβήνουντο εμφανιστήριο κάθε μέρα, στα υπόλοιπα λειτουργεί συνέχεια Σήμερα η συντήρηση γίνεται ειδικούς συντηρητές Το διάστημα μεταξύ συντηρήσεων καθορίζεται από τη χρήση Η διαδικασία πρέπει να είναι γνωστή

Σήμερα η συντήρηση γίνεται ειδικούς συντηρητές Το διάστημα

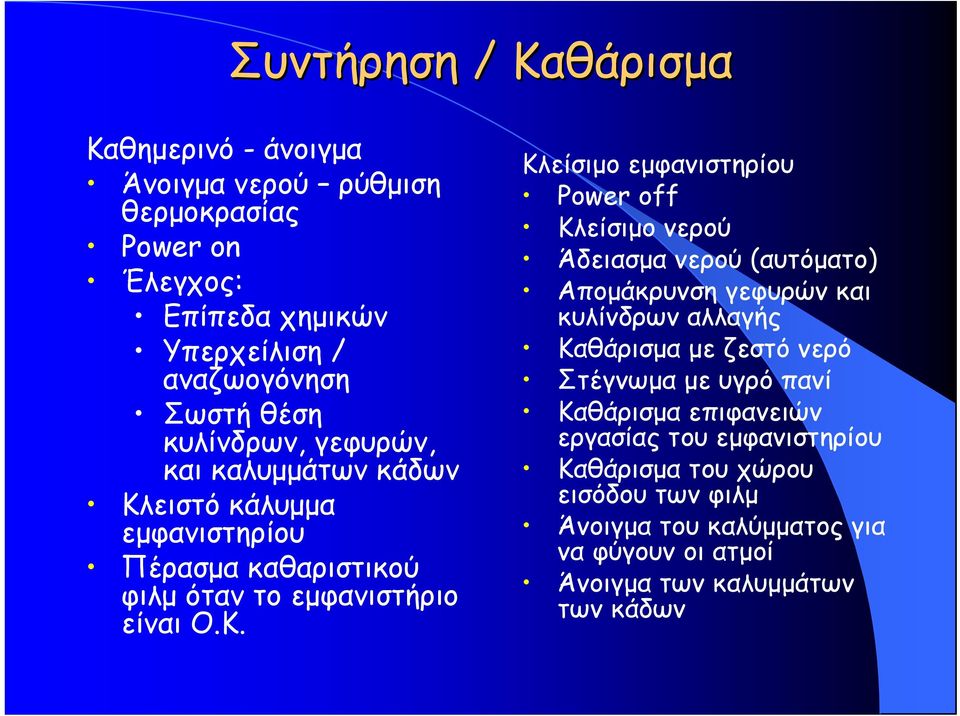

15 Συντήρηση / Καθάρισμα Καθημερινό - άνοιγμα Άνοιγμα νερού ρύθμιση θερμοκρασίας Power on Έλεγχος: Επίπεδα χημικών Υπερχείλιση / αναζωογόνηση Σωστή θέση κυλίνδρων, γεφυρών, και καλυμμάτων κάδων Κλειστό κάλυμμα εμφανιστηρίου Πέρασμα καθαριστικού φιλμ όταν το εμφανιστήριο είναι Ο.Κ. Κλείσιμο εμφανιστηρίου Power off Κλείσιμο νερού Άδειασμα νερού (αυτόματο) Απομάκρυνση γεφυρών και κυλίνδρων αλλαγής Καθάρισμα με ζεστό νερό Στέγνωμα με υγρό πανί Καθάρισμα επιφανειών εργασίας του εμφανιστηρίου Καθάρισμα του χώρου εισόδου των φιλμ Άνοιγμα του καλύμματος για να φύγουν οι ατμοί Άνοιγμα των καλυμμάτων των κάδων

ειστό κάλυμμα εμφανιστηρίου Πέρασμα καθαριστικού φιλμ όταν το εμφανιστήριο είναι Ο.Κ.

16 Συντήρηση / Καθάρισμα Καθημερινά Έλεγχος θερμοκρασίας νερού και εμφάνισης Κάδοι αναζωογόνησης Εβδομαδιαία (& επί αλλαγής χημικών) Βγάλσιμο των κυλίνδρων Πλύσιμο με ζεστό νερό Στέγνωμα με πανί Έλεγχος αλυσίδων ελεύθερη κίνηση Κανονική περιστροφή κυλίνδρων Καθαρισμός φίλτρων αναζωογόνησης Έλεγχος καθαριότητας της εξόδου αέρα του στεγνωτή

ζεστό νερό Στέγνωμα με πανί Έλεγχος αλυσίδων ελεύθερη κίνηση Κανονική περιστροφή

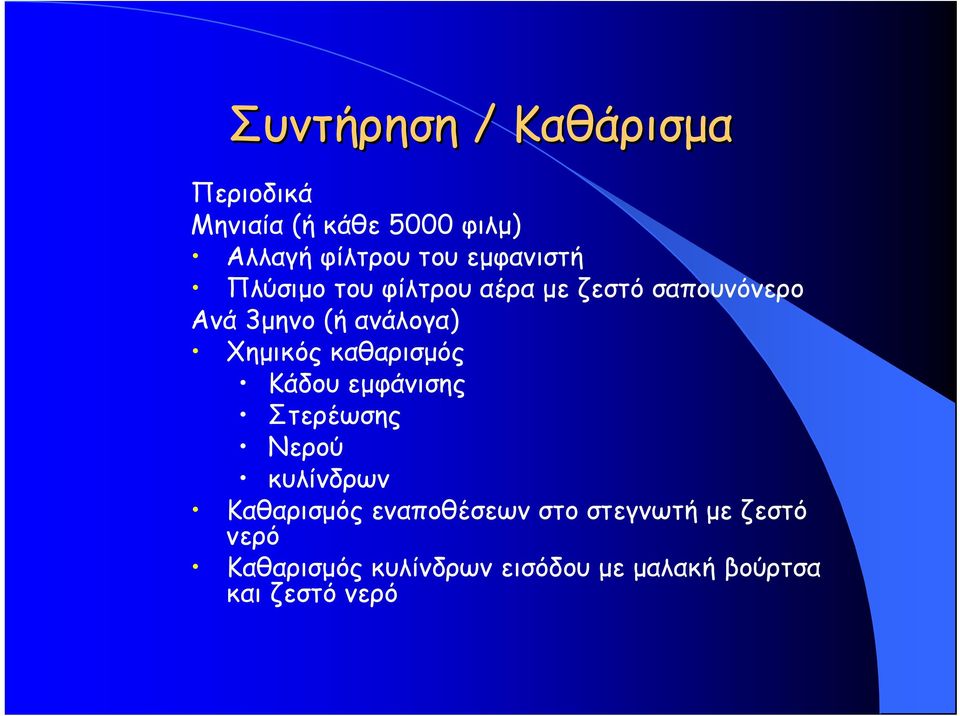

17 Συντήρηση / Καθάρισμα Περιοδικά Μηνιαία (ή κάθε5000 φιλμ) Αλλαγή φίλτρου του εμφανιστή Πλύσιμο του φίλτρου αέρα με ζεστό σαπουνόνερο Ανά 3μηνο (ή ανάλογα) Χημικός καθαρισμός Κάδου εμφάνισης Στερέωσης Νερού κυλίνδρων Καθαρισμός εναποθέσεων στο στεγνωτή με ζεστό νερό Καθαρισμός κυλίνδρων εισόδου με μαλακή βούρτσα και ζεστό νερό

Χημικός καθαρισμός Κάδου εμφάνισης Στερέωσης Νερού κυλίνδρων Καθαρισμός

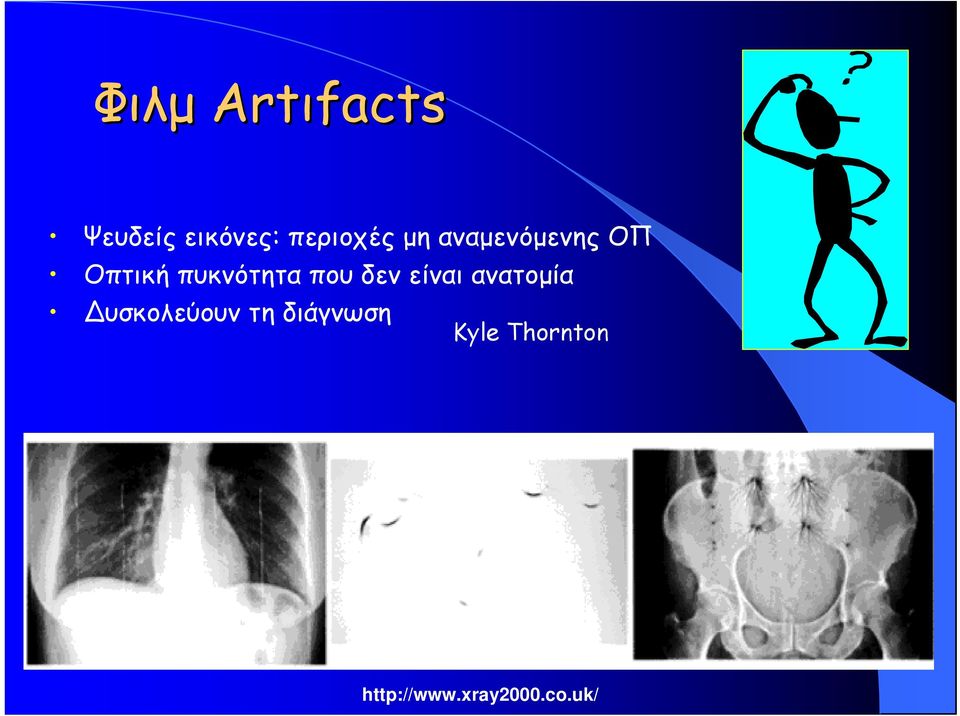

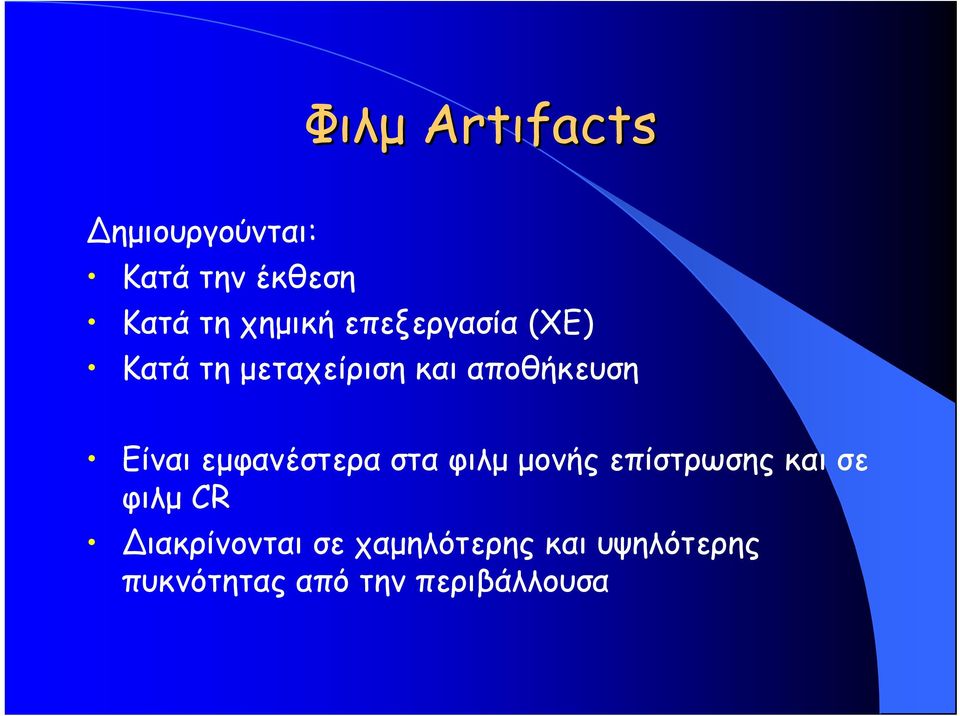

18 Ψευδείς εικόνες: περιοχές μη αναμενόμενης ΟΠ Οπτική πυκνότητα που δεν είναι ανατομία υσκολεύουν τη διάγνωση Kyle Thornton

19 ημιουργούνται: Κατά την έκθεση Κατά τη χημική επεξεργασία (ΧΕ) Κατά τη μεταχείριση και αποθήκευση Είναι εμφανέστερα στα φιλμ μονής επίστρωσης και σε φιλμ CR ιακρίνονται σε χαμηλότερης και υψηλότερης πυκνότητας από την περιβάλλουσα

στα φιλμ μονής επίστρωσης και σε φιλμ CR ιακρίνονται σε

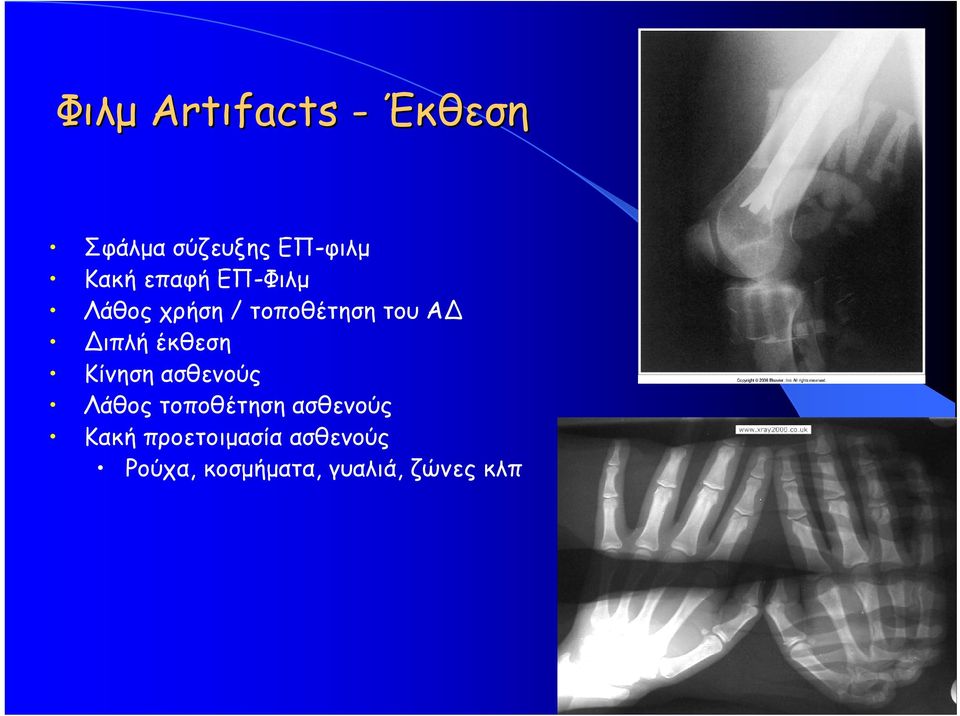

20 - Έκθεση Σφάλμα σύζευξης ΕΠ-φιλμ Κακή επαφή ΕΠ-Φιλμ Λάθος χρήση / τοποθέτηση του Α ιπλή έκθεση Κίνηση ασθενούς Λάθος τοποθέτηση ασθενούς Κακή προετοιμασία ασθενούς Ρούχα, κοσμήματα, γυαλιά, ζώνες κλπ

21 - Έκθεση Κακή επαφή ΕΠ-φιλμ

22 - Έκθεση

23 - ΧΕ Ακάθαρτοι κύλινδροι Αφήνουν σημάδια στο φιλμ Περιοχές αυξημένης ή χαμηλής πυκνότητας Λάσπη που δεν ξεπλένεται και στεγνώνει στο φιλμ Χημική ομίχλωση Ακατάλληλη ή ανεπαρκής ΧΕ Αφήνει ομοιόμορφη ασαφή γκρίζα απόχρωση στο φιλμ ιχρωμία dichroic stain

24 - ΧΕ Οδηγοί του εμφανιστηρίου σκεβρωμένοι ή σε λάθος θέση Οι αιχμές πιέζουν το φιλμ και προκαλούν σημάδια Εικόνα Αμυχές (+ ή - ΟΠ) κατά μήκος της μεταφοράς του φιλμ Ξεκινούν από το άκρο εισόδου στο εμφανιστήριο ή το μέσο του φιλμ Για μικρή απόσταση ή σε όλο το μήκος του φιλμ Πρόληψη Σωστός καθαρισμός και διάταξη των οδηγών

25 - ΧΕ Γραμμές Π Λερωμένοι κύλινδροι (εναποθέσεις χημικών & ζελατίνης στους κυλίνδρους αλλαγής) Γενικά συμβαίνουν πριν την εξισορρόπηση του νέου εμφανιστή Εικόνα Γραμμές // στο οδηγό άκρο του φιλμ 7.5 εκ. από το άκρο εισόδου του φιλμ και 7.5 εκ. μεταξύ τους Πρόληψη Καθημερινή συντήρηση Πολλαπλά φιλμ καθαρισμού Σημάδια από πίεση Ανώμαλοι ή λερωμένοι κύλινδροι Παράγουν μικρά κυκλικά σχήματα

26 - ΧΕ Σημάδια από τους κυλίνδρους εισόδου Αιτία Λερωμένοι ή παρουσία υγρού εμφανιστή Εικόνα Ίσις απόστασης σκούρες γραμμές // στην κατεύθυνση μεταφοράς του φιλμ Πρόληψη Καθημερινή συντήρηση Μην τραβάτε έξω φιλμ που έχει μπει στους κυλίνδρους εισόδου

27 - ΧΕ Σημάδια διακεκομένης προώθησης του φιλμ Αιτία Γλίστρημα κυλίνδρων ή σβήσιμο του εμφανιστηρίου Εικόνα + ή ΟΠ Κανονική ( σβήσιμο) Ακανόνιστη (slipping rollers) Κάθετα στην διεύθυνση μεταφοράς του φιλμ Πρόληψη Έλεγχος τάσεως των αλυσίδων και των κυλίνδρων

28 - ΧΕ Σημάδια υγρής πίεσης Αιτία Συγκέντρωση υποπροϊόντων εμφάνισης στον κύλινδρο αναστροφής (ο κατώτερος κύλινδρος) Μειωμένη αναζωογόνηση Υψηλή θερμοκρασία Εικόνα + ΟΠ με κηλίδες ή σημάδια Μπορεί να μπερδέψουν σαν κόκκος του φιλμ Πρόληψη Έλεγχος αναζωογόνησης και θερμοκρασίας Πλήρης καθαρισμός κυλίνδρων

29 ΧΕ Σημάδια από νερό Αιτία Πήξιμο της ζελατίνης από σταγόνες νερού που παραμένει στο φιλμ ατελής απομάκρυση από τους κυλίνδρους αλλαγής καθώς το φιλμ περνά στο στέγνωμα Εικόνα Σημάδια ή κηλίδες που συνήθως φαίνονται όταν βλέπομε το φιλμ μέσω ανάκλασης του φωτός Πρόληψη Προσαρμογή των κυλίνδρων αλλαγής

30 ΧΕ Μόλυνση με χημικά Αιτία Εμφάνιση στον κάδο στερέωσης Στερέωση στον κάδο εμφάνισης Εικόνα Συνολική (dev. in fixer tank) ή ΟΠ (fixer in dev. tank) Πρόληψη Προσοχή κατά τη μεταφορά των κυλίνδρων Εάν συμβεί μόλυνση άδειασμα και πλήρης καθαρισμός των κάδων και των κυλίνδρων

31 ΧΕ Ράντισμα με χημικά Αιτία Απρόσεκτη χρήση με ρίψη χημικών σε ανεμφάνιστο φιλμ Εικόνα + (εμφάνιση) or - (στερέωση) περιγεγραμένες κηλίδες με άλω χαμηλότερης πυκνότητας Πρόληψη Προσοχή στη μεταχείριση των χημικών Μακριά από τα ανεμφάνιστα φιλμ

32 Μεταχείριση / Αποθήκευση α. Ομίχλωση από φως β. Ομίχλωση από ακτινοβολία Άσπρες ραβδώσεις Φως ασφαλείας πολύ κοντά ήλάθοςέντασης Κασέτα που έμεινε στο θάλαμο κατά την έκθεση ασθενούς Στατικός ηλεκτρισμός Τσάκισμα Εκδορές Λερωμένες κασέτες

33 Μεταχείριση / Αποθήκευση Λερωμένη πινακίδα Γδάρσιμο της ΦΕ

34 Μεταχείριση / Αποθήκευση Τσάκισμα Φαίνεται σαν αποτύπωμα νυχιού

35 Μεταχείριση / Αποθήκευση Στατικός ηλεκτρισμός Από συσσώρευση ηλεκτρονίων στη φωτοπαθή επίστρωση Τρεις τύποι: Κορώνα ένδρο κηλίδα

36 ΧΕ Κατακράτηση hypo Κιτρινωπή απόχρωση που εμφανίζεται στην τελική εικόνα με την πάροδο του χρόνου Οφείλεται σε ανεπαρκές πλύσιμο Παραμονή thiosulfate από τη στερέωση
