1 1 Cyrel Aντιµετώπιση προβληµάτων Cyrel Τεχνική υποστήριξη

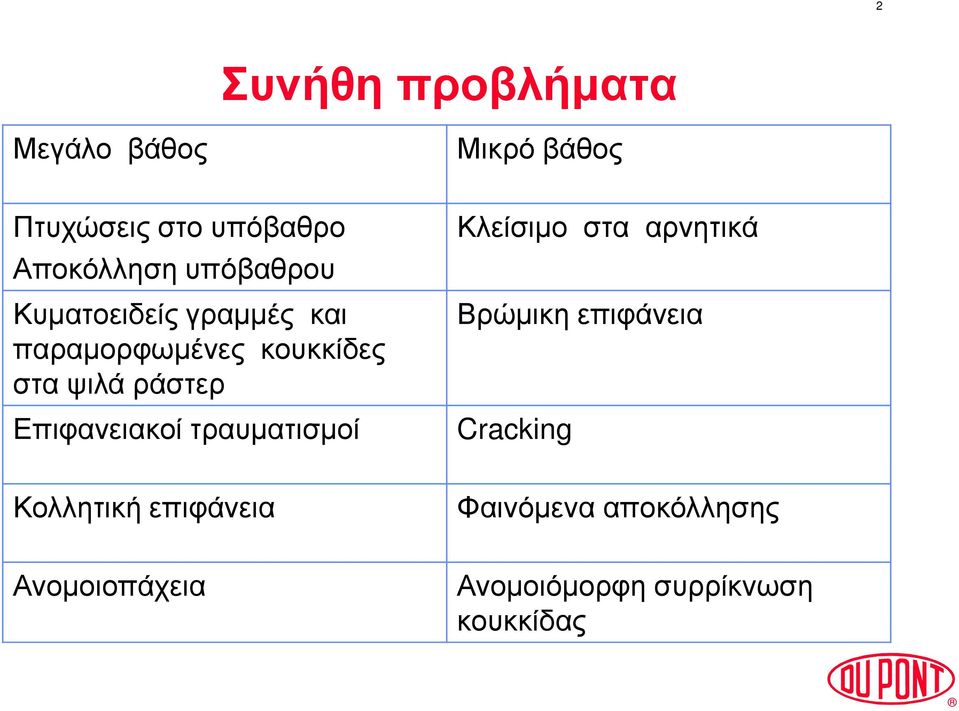

2 2 Συνήθη προβλήµατα Μεγάλο βάθος Πτυχώσεις στο υπόβαθρο Αποκόλληση υπόβαθρου Κυµατοειδείς γραµµές και παραµορφωµένες κουκκίδες στα ψιλά ράστερ Επιφανειακοί τραυµατισµοί Κολλητική επιφάνεια Ανοµοιοπάχεια Μικρό βάθος Κλείσιµο στα αρνητικά Βρώµικη επιφάνεια Cracking Φαινόµενα αποκόλλησης Ανοµοιόµορφη συρρίκνωση κουκκίδας

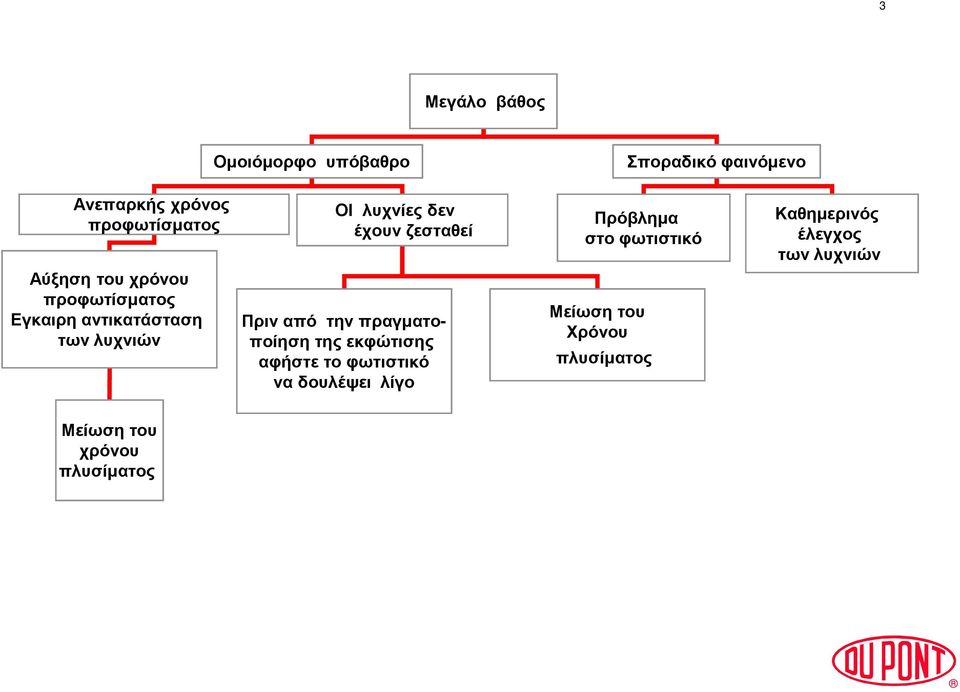

3 3 Μεγάλο βάθος Οµοιόµορφο υπόβαθρο Σποραδικό φαινόµενο Ανεπαρκής χρόνος προφωτίσµατος Αύξηση του χρόνου προφωτίσµατος Εγκαιρη αντικατάσταση των λυχνιών ΟΙ λυχνίες δεν έχουν ζεσταθεί Πριν από την πραγµατοποίηση της εκφώτισης αφήστε το φωτιστικό να δουλέψει λίγο Πρόβληµα στο φωτιστικό Μείωση του Χρόνου πλυσίµατος Καθηµερινός έλεγχος των λυχνιών Μείωση του χρόνου πλυσίµατος

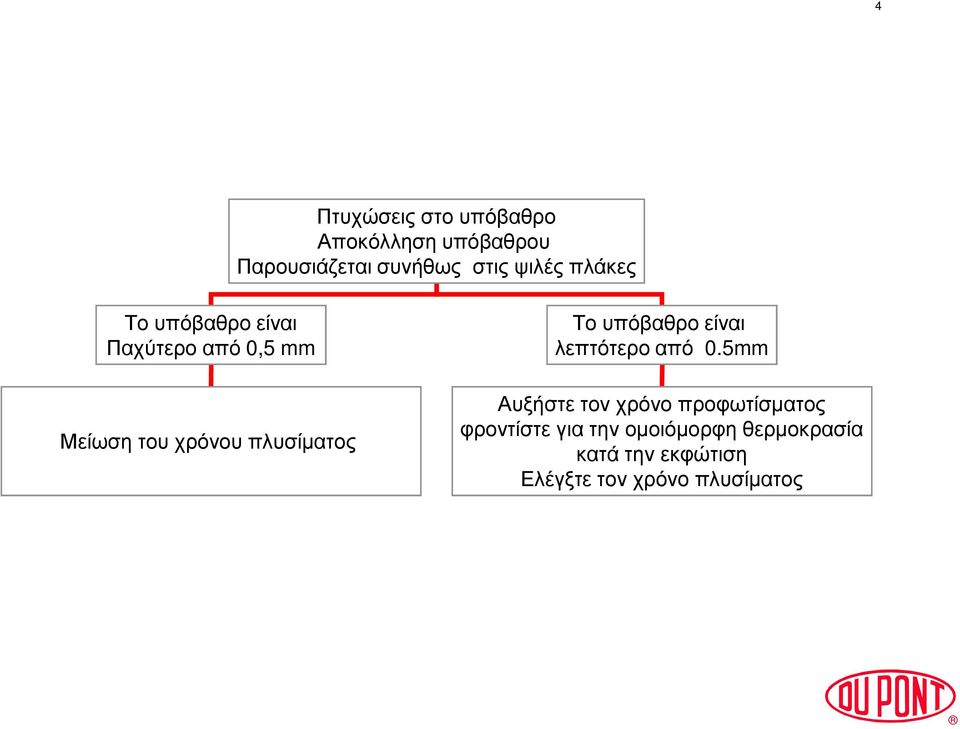

4 4 Πτυχώσεις στο υπόβαθρο Αποκόλληση υπόβαθρου Παρουσιάζεται συνήθως στις ψιλές πλάκες Το υπόβαθρο είναι Παχύτερο από 0,5 mm Μείωση του χρόνου πλυσίµατος Το υπόβαθρο είναι λεπτότερο από 0.5mm Αυξήστε τον χρόνο προφωτίσµατος φροντίστε για την οµοιόµορφη θερµοκρασία κατά την εκφώτιση Ελέγξτε τον χρόνο πλυσίµατος

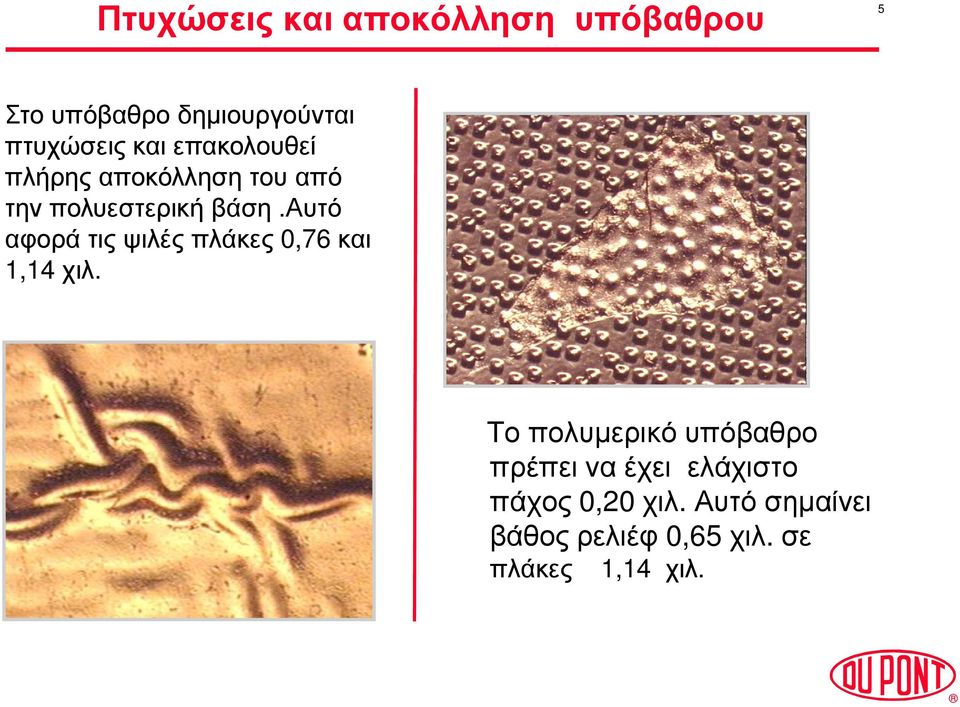

5 Πτυχώσεις και αποκόλληση υπόβαθρου 5 Στο υπόβαθρο δηµιουργούνται πτυχώσεις και επακολουθεί πλήρης αποκόλληση του από την πολυεστερική βάση.αυτό αφορά τις ψιλές πλάκες 0,76 και 1,14 χιλ. Το πολυµερικό υπόβαθρο πρέπει να έχει ελάχιστο πάχος 0,20 χιλ. Αυτό σηµαίνει βάθος ρελιέφ 0,65 χιλ. σε πλάκες 1,14 χιλ.

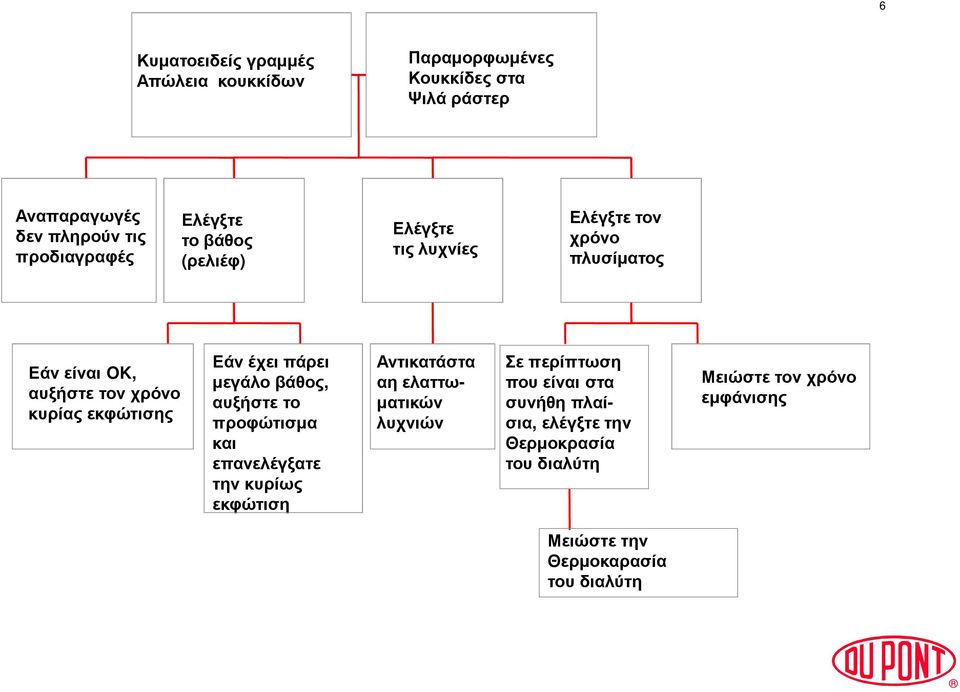

6 6 Κυµατοειδείς γραµµές Απώλεια κουκκίδων Παραµορφωµένες Κουκκίδες στα Ψιλά ράστερ Αναπαραγωγές δεν πληρούν τις προδιαγραφές Ελέγξτε το βάθος (ρελιέφ) Ελέγξτε τις λυχνίες Ελέγξτε τον χρόνο πλυσίµατος Εάν είναι OK, αυξήστε τον χρόνο κυρίας εκφώτισης Εάν έχει πάρει µεγάλο βάθος, αυξήστε το προφώτισµα και επανελέγξατε την κυρίως εκφώτιση Αντικατάστα αη ελαττω- µατικών λυχνιών Σε περίπτωση που είναι στα συνήθη πλαίσια, ελέγξτε την Θερµοκρασία του διαλύτη Μειώστε τον χρόνο εµφάνισης Μειώστε την Θερµοκαρασία του διαλύτη

7 Κυµατοειδείς γραµµές Παραµορφωµένες κουκκίδες 7 Προβληµατικές αναπαραγωγές -Ανεπαρκής κυρία εκφώτιση

8 Πρόβληαµτική εκφώτιση Παραµορφωµένες κουκκίδες 8 Ελλιπής πρόσφυση µεταξύ της κουκκίδας του ψιλού ράστερ και του υπόβαθρου Πολύ λίγος η καθόλου χρόνος προφωτίσµατος Πολύ λίγος χρόνος κυρίας εκφώτισης

9 9 Ρηχό βάθος Οµοιόµορφο υπόβαθρο χωρίς γλίτσα Το υπόβαθρο είναι µαλακό µε γλίτσα και φέρει το αποτύπωµα των βουρτσών Η πλάκα δεν αντιδρά στον αυξανόµενο χρόνο πλυσίµατος Μείωση του προφωτίσµατος Η πλάκα έχει πάρει φώς από την πίσω πλευρά µετά την αποσυσκευασία στον χώρο εργασίας Ελεγχος της διαδικασίας πλυσίµατος Η πλάκα έχει πάρει φώς από την µπροστινή πλευρά µετά την αποσυσκευασία στον χώρο εργασίας Τα παράθυρα του χώρου εργασίας δεν διαθέτουν ζελατίνα προστασίας υπεριώδους ακτινοβολίας εν υπάρχει ενδεδειγ- µένο φως ασφαλείας στον χώρο εργασίας Τα παράθυρα του χώρου εργασίας δεν διαθέτουν ζελατίνα προστασίας υπεριώδους ακτινοβολίας εν υπάρχει ενδεδειγ- µένο φως ασφαλείας Στον χώρο εργασίας

10 10 Ελεγχος της ιαδικασίας Πλυσίµατος ιαλύτης Άλλοίωση χηµικής σύνθεσης Πρόγραµµα πλυσίµατος Πίεση βουρτσών Εξάντληση της δραστικότητας του διαλύτη. Πολύ Χαµηλή θερµοκρασία Όχι παραπάνω από πέντε αποστάξεις Μεγάλη περιεκτικότητα σε αλκοόλη, οταν χρηιµοποιείται ακόµη διάλυµα περχλ/βουτανόλησ Περιεκτικότητα σε µονοµερές κορεσµένος διαλύτης Μικρός χρόνος πλυσίµατος Λάθος πρόγραµµα πλυσίµατος Εφόσον το πρόβληµα µµµένει προβείτε σε ρύθµιση/ αντικατάσταση Εάν είναι Σποραδικό, επιλέξτε άλλο πρόγραµµα πλυσίµατος Ρύθµιση του χρόνου ανοίγµατος της βαλβίδας άντλησης φρέσκου διαλύτη Ρύθµιση του µετρητή ιξώδους σε εµφανιστήρια νέας τεχνολογίας

11 11 Kλείσιµο στα αρνητικά Στα σηµεία που δεν είναι επικαλυµµένα σκεπαστικό µελάνι Σποραδική εµφάνιση Ελεγχος αµαύρωσης στα αρνητικά φιλµ τουλ.. >4,0 Ελεγχος του χρόνου Πρόβληµα στην απορρόφηση Χρήση των υποβοηθητικών λωρίδων απαγωγής αέρα Αντικατάσταση τους λόγω φθοράς Χρήση µόνο µατ φιλµ

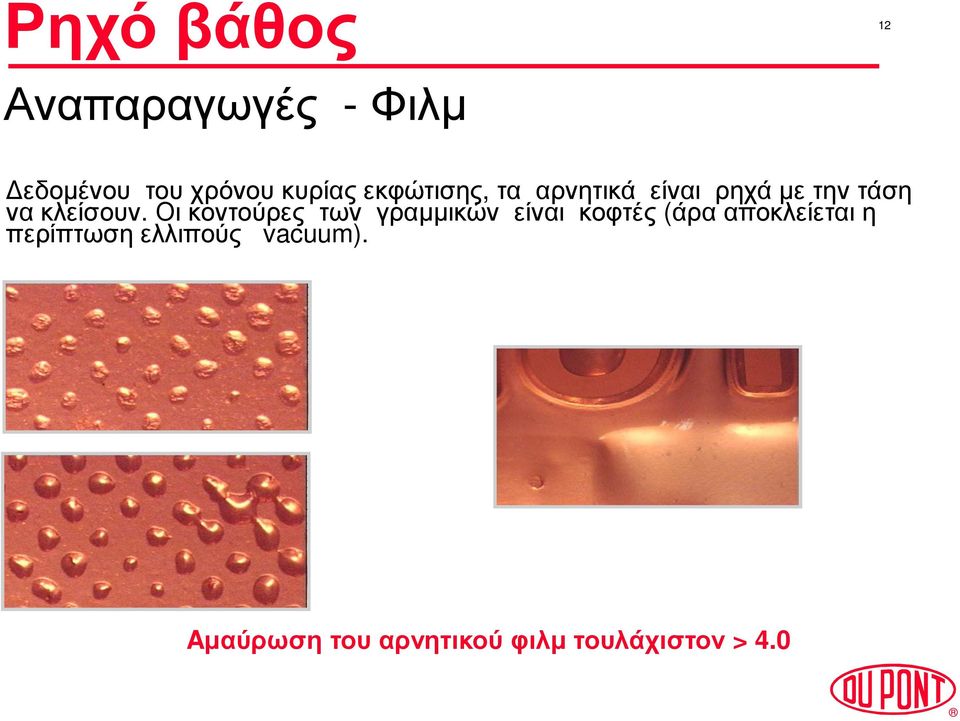

12 Ρηχό βάθος 12 Αναπαραγωγές - Φιλµ εδοµένου του χρόνου κυρίας εκφώτισης, τα αρνητικά είναι ρηχά µε την τάση να κλείσουν. Οι κοντούρες των γραµµικών είναι κοφτές (άρα αποκλείεται η περίπτωση ελλιπούς vacuum). Aµαύρωση του αρνητικού φιλµ τουλάχιστον > 4.0

13 Κλείσιµο στα αρνητικά 13 Χρόνοςεκφώτισης αρνητικά φιλµ Οι κοντούρες των γραµµικών είναι κοφτές. Παρατεταµένος χρόνος εκφώτισης Η πλάκα µπορεί µεν να έχει ανοχές εκφώτισης (exposure lattitude), αλλά µην υπερβάλλετε. Ελλιπής αµαύρωση αρνητικού φιλµ (< 4.0)

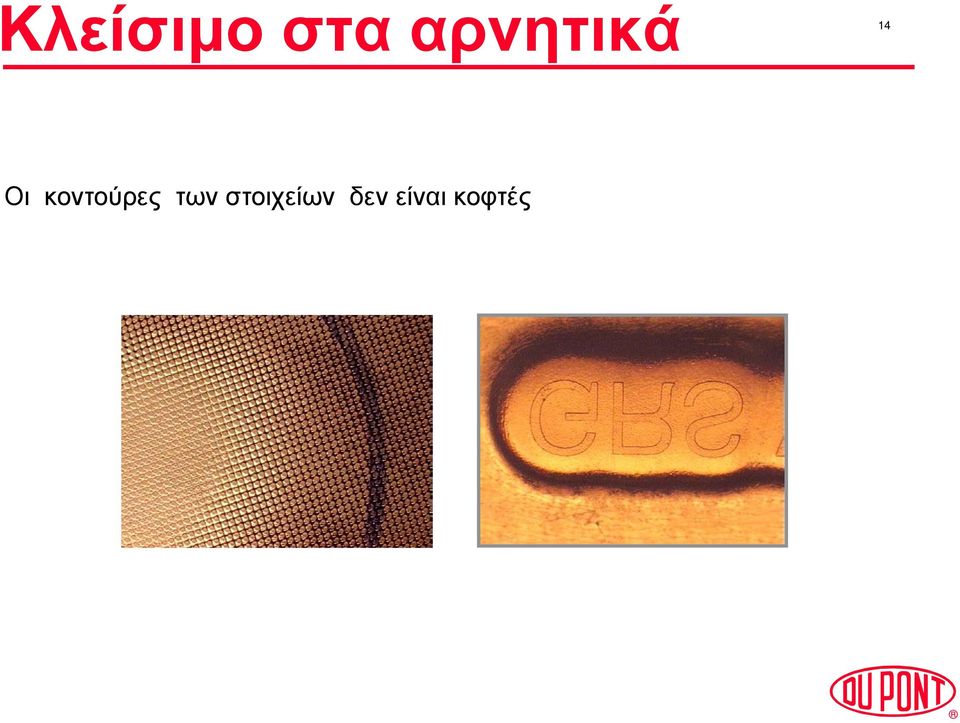

14 Κλείσιµο στα αρνητικά 14 Απορρόφηση Οι κοντούρες των στοιχείων δεν είναι κοφτές

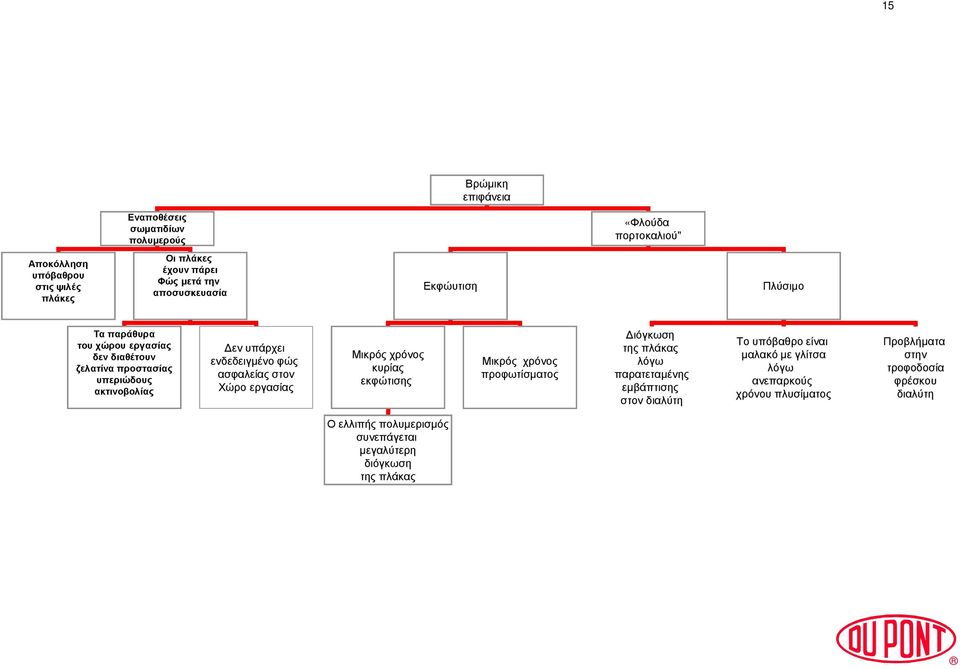

15 15 Βρώµικη επιφάνεια Εναποθέσεις σωµατιδίων πολυµερούς «Φλούδα πορτοκαλιού" Αποκόλληση υπόβαθρου στις ψιλές πλάκες Οι πλάκες έχουν πάρει Φώς µετά την αποσυσκευασία Εκφώυτιση Πλύσιµο Τα παράθυρα του χώρου εργασίας δεν διαθέτουν ζελατίνα προστασίας υπεριώδους ακτινοβολίας εν υπάρχει ενδεδειγµένο φώς ασφαλείας στον Χώρο εργασίας Μικρός χρόνος κυρίας εκφώτισης Μικρός χρόνος προφωτίσµατος ιόγκωση της πλάκας λόγω παρατεταµένης εµβάπτισης στον διαλύτη Το υπόβαθρο είναι µαλακό µε γλίτσα λόγω ανεπαρκούς χρόνου πλυσίµατος Προβλήµατα στην τροφοδοσία φρέσκου διαλύτη Ο ελλιπής πολυµερισµός συνεπάγεται µεγαλύτερη διόγκωση της πλάκας

16 Ρηχό βάθος 16 Οι πλάκες έχουν πάρει φως µετά την αποσυσκευασία Από την πίσω όψη έχει τις ίδιες επιπτώσεις, όπως ο µεγάλος χρόνος προφωτίσµατος Από την µπροστινή όψη: Πολυµερίζεται µια λεπτή στρώση υλικού. Η πλάκα αργεί πολύ να πάρει βάθος στο πλύσιµο. Στο τρίχωµα των βουρτσών κατακρατείται πολυµερές.

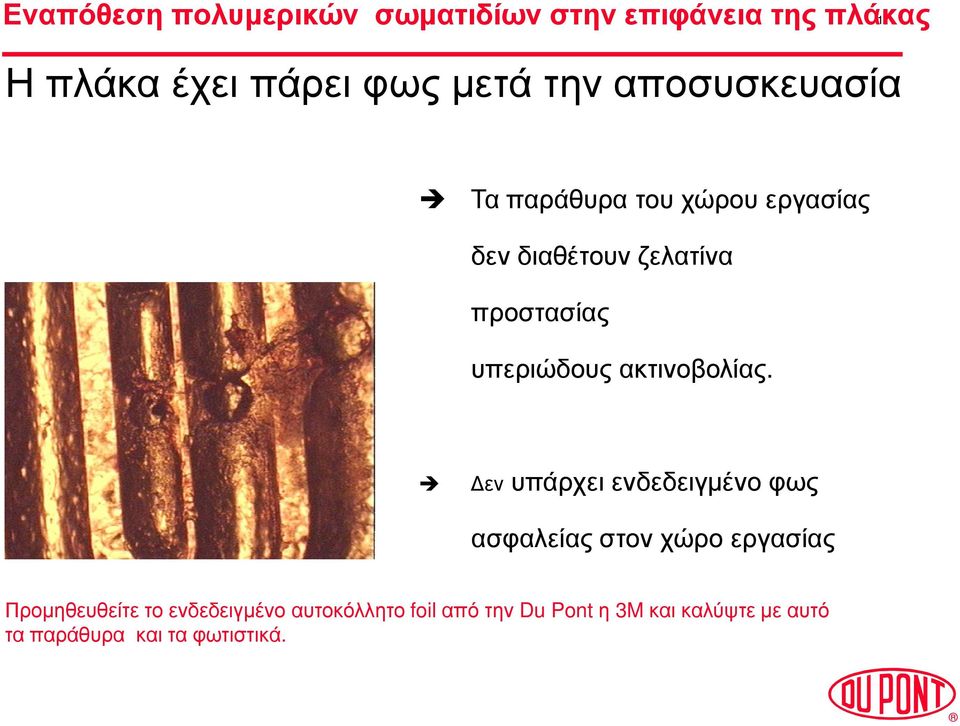

17 Εναπόθεση πολυµερικών σωµατιδίων στην επιφάνεια της πλάκας 17 Η πλάκαέχειπάρει φως µετά την αποσυσκευασία Τα παράθυρα του χώρου εργασίας δεν διαθέτουν ζελατίνα προστασίας υπεριώδους ακτινοβολίας. ενυπάρχει ενδεδειγµένο φως ασφαλείας στον χώρο εργασίας Προµηθευθείτε το ενδεδειγµένο αυτοκόλλητο foil από την Du Pont η 3M και καλύψτε µε αυτό τα παράθυρα και τα φωτιστικά.

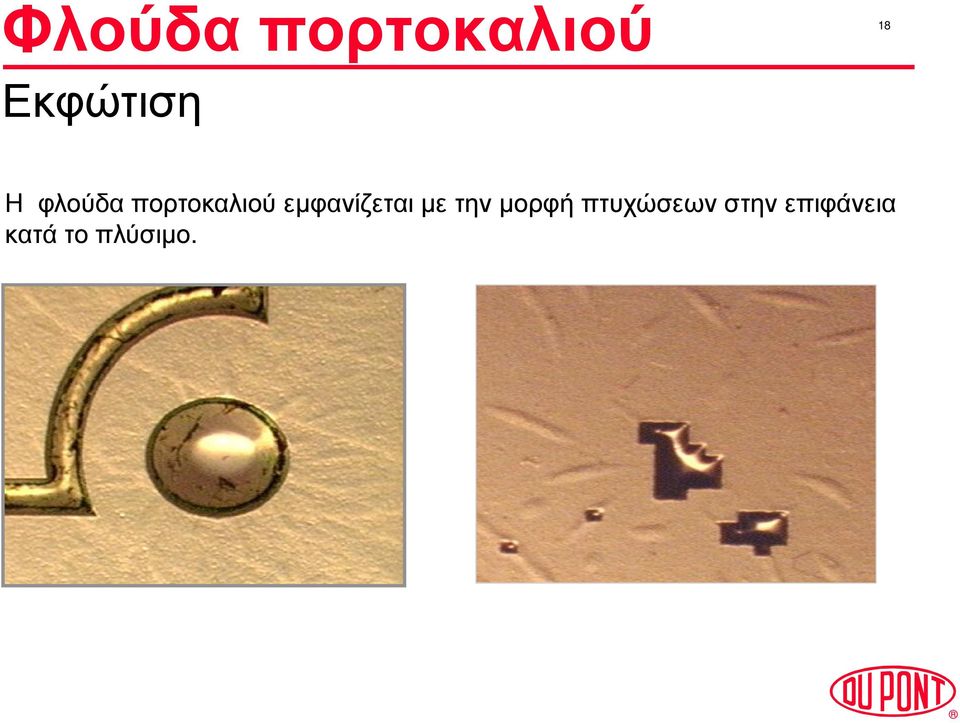

18 Φλούδα πορτοκαλιού 18 Εκφώτιση Η φλούδα πορτοκαλιού εµφανίζεται µε την µορφή πτυχώσεων στην επιφάνεια κατά το πλύσιµο..

19 19 Επιφανειακοί τραυµατισµοί και ατέλειες Μετά την επεξεργασία Μετά την εκτύπωση Mετά τον καθαρισµό Cracks (ράγισµα) Πρώιµη φθορά Τραυµατισµοί των γραµµικών και των κουκκίδων του ράστερ Πολύ πίεση Αποτύπωση Anilox Φινίρισµα του Κυλίνδρου anilox Κολλητική επιφάνεια Ακατάλληλη βούρτσα Πλάκα/υλικό Ακατάλληλο καθαριστικό

20 20 Επιφανειακοί τραυµατισµοί και ατέλειες Μετά την επεξεργασία Ελαττωµατική παρτίδα Κωνικές παραµορφώσεις Αποκόµµατα Κηλίδες ακανονίστου σχήµατος Αποτύπωση γραµµής Παραµορφώσεις σε ψιλές πλάκες Κυρίως εκφώτιση Μικρός χρόνος κυρίας εκφώτισης Πλύσιµο Απουσία µατ επίστρωσης στα χρησιµοποιούµενα φιλµ που προέρχεται από την ελλιπή αποφλοίωση της στρώσης πρόσφυσης πλάκας/φιλµ λόγω Ξενιστές µεταξύ των πλακών Ξενιστές µεταξύ πλάκας Και φιλµ Βούρτσες µε σκληρό τρίχωµα Υπερβολικός Χρόνος πλυσίµατος Ακανόνιστη κίνηση Πλαισίου βουρτσών Απουσίας φιλµ µε µατ χειρισµού επίστρωση Μηνα αφαιρείτε τις ενδίαµεσες στρώσει αφρώδους Η πολύ υψηλή Θερµοκρασία διαλύτη Υπερβολική κύρτωση της πλάκας Υπερβολική Κύρτωση της πλάκας Τοποθέτηση της Πλάκας µετά την αποσυσκευασία σε επιφάνεια µε ανωµαλίες

21 Επιφανειακοί τραυµατισµοί και ατέλειες 21 Κυρίως εκφώτιση Παραµόρφωση του κώνου Ξενιστές µεταξύ της πλάκας και του φιλµ Συστάσεις: Ποδιά εργασίας, όχι µάλλινα ρούχα Πιάστε την υγρή πλάκα φορώντας γάντια. Καθαριότητα στον χώρο εργασίας. Αµεση τοποθέτηση του αρνητικού φιλµ µετά την αφαίρεση της προστατευτικής ζελατίνας

22 Επιφανειακοί τραυµατισµοί 22 Πλύσιµο, κυρίως εκφώτιση Πλύσιµο: Βούρτσες µε σκληρό τρίχωµα Εάν το πλυντήριο έχει να χρησιµοποιηθεί πολύ καιρό, ας δουλέψει λίγο χωρίς πλάκα Υπερβολική πίεση του πλαισίου των βουρτσών Λάθος πρόγραµµα Λάθος παραµετροποίηση Ακανόνιστη κίνηση πλαισίου βουρτσών Ανάγκη επανελέγχου Υπερβολικός χρόνος πλυσίµατος Λάθος Πρόγραµµα Εκφώτιση: Μικρός χρόνος κυρίας εκφώτισης Η πλάκα είναι πολύ µαλακή

23 Επιφανειακές ατέλειες 23 Φωτιστικό - εκφώτιση Στην επιφάνεια της πλάκας έχουν αποτυπωθεί σηµάδια από το πλαίσιο απορρόφησης Αυτό το πρόβληµα αφορά µόνο πλάκες πάχους µέχρι 1,7 χιλ. Σκόνη στο πλαίσιο απορρόφησης Η απορρόφηση γίνεται µέσα από κανάλια Το πλαίσιο έχει ιδιάζουσα υφή Σύσταση: Τοποθετήστε στρώση αφρώδους κάτω από την πλάκα κατά την εκφώτιση.

24 Επιφανειακές ατέλειες 24 Αρνητικό φιλµ Ανοµοιόµορφη υφή της εκτυπωτικής επιφάνειας γίνεται χρήση φιλµ που δεν διαθέτει µατ επίστρωση κατά την εκφώτιση η πλάκα είναι σε επαφή µε την γυαλιστερή όψη του φιλµ

25 Μηχανική φθορά Υπερβολική πίεση πλάκα / υλικό 25

26 Αποτύπωση της υφής του φιλµ 26 Κατά την κυρίως εκφώτιση η υφή και οι ατέλειες που υπάρχουν στο αρνητικό µεταφέρονται στην πλάκα

27 Μηχανική φθορά Εκφώτιση καθαρισµός 27 Υπερβολικός χρόνος έκθεσης σε ακτινοβολία UVA-UVC Kαθαρισµός µε σκληρή βούρτσα

28 28 Cracking. Κίτρινη χροιά Κολλητική επιφάνεια Υπερβολικά Γυαλιστερή επιφάνεια Αναλλοίωτη Συνεχής έκθεση σε ακτινοβολία Απόξεση Ακέραια Τοπική Οµοιόµορφη Τοπική Γρατζουνιές Τα παράθυρα του χώρου εργασίας δεν διαθέτουν ξελατίνα προστασίας υπεριώδους ακτινοβολίας ε υπάρχει ενδεδειγµένο φως ασφαλείας στον χώρο εργασίας Επανέλγχος παραµέτρων εκτύπωσης Πτυχές στο υπόβαθρο Του φινιρίσµατος προηγήθηκε καθαρισµός της πλάκας (άµεσα) Υπερβολικά µεγάλος χρόνος φινιρίσµατος Επίδραση όζοντος Τραυµατισµός από τα πανιά Ασύµβατα µελάνια η καθαριστικά Ελεγχος Χρόνου φινιρίσµατος Πανιά που Προέρχονται από παλιά ρούχα πιθανόν να περιέχουν συστατικά που θα χαράξουν την Επιφάνεια.

29 Cracking Αποχρωµάτωση 29 Επίδραση υπεριώδους ακτινοβολίας περιβάλλοντος χώρου Daylight cracking Tα παράθυρα του χώρου εργασίας δεν διαθέτουν ζελατίνα προστασίας υπεριώδους ακτινοβολίας εν υπάρχει ενδεδειγµένο φως ασφαλείας στον χώρο εργασίας Προµηθευθείτε το ενδεδειγµένο αυτοκόλλητο foil από την DuPont η 3Μ.

30 Cracking Οζον Απόξεση Ραγίσµατα τόσο στο υπόβαθρο όσο και στην επιφάνεια 30 Επίδραση όζοντος Μηχανική φθορά Μια πλάκα που έχει τραυµατισθεί είναι πολύ πιο ευάλωτη στο όζον

31 Cracking Οζον - δραστικοί διαλύτες 31 Ραγίσµατα τόσο στο υπόβαθρο όσο και στην επιφάνεια Cracks on surface and floor. Επίδραση όζοντος Ασύµβατα προς τιςπλάκες Cyrel µελάνια η καθαριστικά

32 Cracking Φινίρισµα µε λυχνίες UVC 32 Mικρές ρωγµές που σχηµατίζονται από την παρατεταµένη έκθεση σε UVC ακτινοβολία Προσοχή Η επενέργεια της UVC ακτινοβολίας επιτείνεται λόγω κατακράτησης διαλύτη µικρός χρόνος στεγνώµατος καθαρισµός του κλισέ µε το χέρι µε φρέσκο διαλύτη υψηλής θερµοκρασίας στον χώρο εργασίας σε θερµοκρασίες άνω των 28 C το φινίρισµα (UVC) και η τελική εκφώτιση (UVA) να γίνονται ξεχωριστά

33 Cracking «Γρατζουνιές» 33 Πανιά που προέρχονται από παλιά ρούχα πιθανόν να περιέχουν συστατικά που θα χαράξουν την επιφάνεια Η πλάκα καθίσταται πολύ πιο ευάλωτη στο όζον

34 34 Κολλητική επιφάνεια Μετά την επεξεργασία Μετά την εκτύπωση και τον καθαρισµό Φινίρισµα Μόνο στην εκτυπωτική επιφάνεια Η πλάκα έχει αχρηστευθεί Οµοιόµορφη Ακαθόριστη Ασυνήθιστη απόξεση Aσύµβατα µελάνια η καθαριστικά Ασύµβατο καθαριστικό Πολύ λίγος χρόνος Κατεστραµµένες λυχνίες Υψή του κυλίνδρου αnilox Σε συνδυασµό µε πτυχές στο υπόβαθρο Εχουν σχηµατισθεί κόκκινες φυσσαλίδες Επανέλεγχος του χρόνου φινιρίσµατος Επανέλεγχος λυχνιών Acetates Επιβραδυντές retarders

35 Koλλητική επιφάνεια 35 Φινίρισµα - απόξεση - καθαριστικό Μικρός χρόνος φινιρίσµατος Σε περίπτωση που πλάκες τοποθετηθούν η µια πάνω στην άλλη και κολλάνε µεταξύ τους, παρατηρείται το φαινόµενο της εκτριβής Κατά την εκτύπωση ο τραυµατισµός καθίσταται αναπόφευκτος, ιδιαίτερα σε περίπτωση που χρησιµοποιηθούν καθαριστικά ασύµβατα µε το Cyrel.

36 Πτυχές / φυσαλίδες 36 Ασύµβατα καθαριστικά Πτυχές στο υπόβαθρο Πτητικοί διαλύτης όπως το acetate θα δηµιουργήσουν τις ζάρες στο υπόβαθρο µετά από σύντοµο χρονικό διάστηµα.

37 Πτυχές/φυσαλίδες 37 Ασύµβατα καθαριστικά Φυσαλίδες Αργοί ως προς την πτητικότητα διαλύτες (επιβραδυντές) πιθανόν να δηµιουργήσουν κόκκινες φυσαλίδες. Αυτό συµβαίνει συνήθως αφού οι πλάκες αρχειοθετηθούν.
