1 ΤΕΧΝΟΛΟΓΙΑ ΜΕΜΒΡΑΝΩΝ ΕΠΕΞΕΡΓΑΣΙΑ ΑΠΟΒΛΗΤΩΝ & ΑΝΑΚΥΚΛΩΣΗ ΝΕΡΟΥ

2 Ένα από τα µεγαλύτερα και σοβαρότερα προβλήµατα που αντιµετωπίζουν οι βιοµηχανίες σχετίζεται µε το κόστος απόρριψης εξαντληµένων διαλυµάτων ή γενικότερα των υγρών αποβλήτων. Η εταιρεία SHIELCO Τεχνολογίες Περιβάλλοντος ΕΠΕ εκπροσωπώντας επίσηµα στην χώρα µας τον οίκο Hydro Air Research, Ιταλίας προσφέρει λύσεις στην αντιµετώπιση της πολυπλοκότητας του προβλήµατος αυτού και από το 1979 πρωτοπορεί δίνοντας λύσεις µε βάση την τεχνολογία διαχωρισµού µε την χρήση µεµβρανών. ιαθέτοντας την αναγκαία τεχνογνωσία (know-how) προωθούµε συστήµατα µεµβρανών κατάλληλα για την επεξεργασία αποβλήτων που χαρακτηρίζονται µε υψηλή συγκέντρωση ρυπαντών. Προσφέρουµε τεχνολογικά προηγµένες λύσεις στα προβλήµατα επεξεργασίας αποβλήτων χάρη στον άριστο συνδυασµό διαφορετικών τεχνολογιών. Εκτιµώντας τις ανάγκες του Πελάτη παρέχεται η δυνατότητα είτε απόρριψης του νερού σύµφωνα µε την ισχύουσα νοµοθεσία είτε για ανακύκλωση του στις παραγωγικές διεργασίες. Ανταποκρινόµαστε στις ανάγκες της εφαρµογής κάθε Πελάτη µε πλήρη παροχή υπηρεσιών και εξοπλισµού που περιλαµβάνει: εργαστηριακή µελέτη δοκιµή σε πιλοτική µονάδα κατασκευή βιοµηχανικής µονάδας εγκατάσταση & εκκίνηση λειτουργίας τεχνική υποστήριξη Η εταιρεία µας σε συνεργασία µε το Ερευνητικό Κέντρο Ε.Ι.ΧΗ.Μ.Υ.Θ. 1 διερεύνησαν την οικονοµική αξιοποίηση των υγρών αποβλήτων των ελαιοτριβείων ακρωνύµιο PANELEA στο πλαίσιο προγράµµατος της Ευρωπαϊκής Ένωσης.

3 Τεχνολογία Μεµβρανών Ανάλογα µε την απαιτήσεις διαχωρισµού χρησιµοποιούνται διαφορετικοί τύποι µεµβρανών που διακρίνονται από την διαφορετικότητα των υλικών κατασκευής, την παροχή και την εκλεκτικότητα. Τέσσερις κύριες µέθοδοι διαχωρισµού χρησιµοποιούνται στην βιοµηχανία: Μικροδιήθηση (Microfiltration) Σύστηµα εγκάρσιας διήθησης µε µέγεθος πόρου από 3 έως 0.1µm. Κλασικές εφαρµογές αυτής της χαµηλής πίεσης διεργασίας είναι η αποµάκρυνση ενώσεων µεγάλου µοριακού βάρους όπως βακτήρια, λίπη, ζύµες και µύκητες. Κατάλληλη για την διήθηση χηµικών, τροφίµων, βιολογικών, φαρµακευτικών ή για διαύγαση προϊόντων και για επεξεργασία υγρών αποβλήτων. Υπερδιήθηση (Ultrafiltration) Χαµηλής πίεσης διεργασία εκλεκτικής διήθησης µορίων µε ειδικό µέγεθος και βάρος. Ουσίες µε µοριακό βάρος που κυµαίνεται από έως κατακρατούνται από τις µεµβράνες υπερδιήθησης καθώς µικρού µοριακού βάρους ενώσεις, άλατα και νερό διέρχονται. Κλασικές εφαρµογές της τεχνολογίας αυτής είναι η συµπύκνωση και η ανάκτηση ενώσεων µεγάλου µοριακού βάρους διαχωρισµός/αποµάκρυνση ρυπαντών, διαύγαση, αποµάκρυνση κολλοειδών και αιωρούµενων στερεών και για τον λόγο αυτό χρησιµοποιείται ως στάδιο προ-επεξεργασίας σε µονάδες αντίστροφης όσµωσης. Νανοδιήθηση(Nanοfiltration) ιεργασία που βασίζεται σε εφαρµογή πίεσης παρόµοια µε την αντίστροφη όσµωση καλύπτοντας την περιοχή µεταξύ αντίστροφης όσµωσης και υπερδιήθησης. Μονοσθενή ιόντα και χαµηλού µοριακού βάρους οργανικά διέρχονται της µεµβράνης καθώς µεγαλύτερου µοριακού βάρους ενώσεις απορρίπτονται. Στην νανοδιήθηση καλύπτει µοριακά βάρη µεταξύ και κλασικές εφαρµογές της τεχνολογίας αυτής είναι η προεπεξεργασία φαρµακευτικών, αποµάκρυνση του χρώµατος και της σκληρότητας από το νερό. Αντίστροφη όσµωση (Reverse Osmosis) Είναι διεργασία διαχωρισµού υπό υψηλή πίεση για την αποµάκρυνση ουσιών χαµηλού µοριακού βάρους σε διάλυση (άλατα, οργανικά µόρια) από τον διαλύτη (νερό). Ο διαχωρισµός επιτυγχάνεται µέσω εφαρµοζόµενης πίεσης µεγαλύτερης της οσµωτικής πιέσεως που οδηγεί τον διαλύτη (νερό) να διέλθει της µεµβράνης ενώ η ουσία σε διάλυση απορρίπτεται, εµπεριέχοντας και τα µονοσθενή ιόντα. Η πίεση λειτουργίας κυµαίνεται από bars.

4 NARO Μονάδα Αντίστροφης Όσµωσης Η µονάδα NARO, καλύπτεται µε δίπλωµα ευρεσιτεχνίας, είναι σύστηµα αντίστροφης όσµωσης πολλαπλών βαθµίδων µε δυνατότητα να συµπυκνώνει τα ολικά διαλυµένα στερεά (TDS) σε υψηλότερο επίπεδο σε σύγκριση µε τις συµβατικές µονάδες αντίστροφης όσµωσης. Ο σχεδιασµός της µονάδας NARO έχει καλύτερη ενεργειακή απόδοση και βέλτιστη επίδοση των µεµβρανών. Η µονάδα ΝARO ως πολλών βαθµίδων σύστηµα µε δοµή τροφοδοσίας και απόρριψης, π.χ. µε συνεχή απόρριψη της συµπυκνωµένης φάσης, µε κατανοµή της πίεσης λειτουργίας που ποικίλει στους βρόγχους ώστε να προσφέρει τα ακόλουθα πλεονεκτήµατα σε σύγκριση µε τις παραδοσιακές µονάδες αντίστροφης όσµωσης: Χαµηλότερη κατανάλωσης ενέργειας Άριστη απόδοση των µεµβρανών ως προς την απόρριψη και τις παροχές Ανταγωνιστικό κόστος επένδυσης & λειτουργίας. Η µονάδα NARO είναι εξαιρετικά ευέλικτη σε ότι αφορά τις λειτουργικές παραµέτρους. Για παράδειγµα, η πίεση λειτουργίας, είναι η κύρια παράµετρος που καθορίζει τόσο τον συντελεστή συµπύκνωσης όσο και την παροχή του διερχόµενου των µεµβρανών ρεύµατος, επίσης επηρεάζεται από την συγκέντρωση των ολικά διαλυµένων στερεών (TDS) που αυτόµατα ελέγχεται σε εύρος περιοχών πίεσης έως και 120 bars. Στην µονάδα NARO η επιφάνεια των µεµβρανών κατανέµεται σε σειρά ανεξάρτητων βρόγχων (κάθε ένας εκ των οποίων διαθέτει αντλία κυκλοφορίας, όργανα και µεµβράνες), µε κατάλληλη διάταξη των µεµβρανών σε σειρά/παράλληλα ανάλογα µε τα χαρακτηριστικά του ρευστού προς επεξεργασία. Η ολοκλήρωση της µονάδος περιλαµβάνει γραµµή προεπεξεργασίας και τελικής επεξεργασίας, πιεστικό συγκρότηµα για κάθε βρόγχο και αυτόµατο σύστηµα καθαρισµούcip.

5 BioHAR Βιο-αντιδραστήρας Μεµβρανών Ο βιο-αντιδραστήρας µεµβρανών BioHAR είναι συνδυασµός µονάδας βιολογικού καθαρισµού ενεργού ιλύος και µιας µονάδας Υπερδιήθησης (Ultrafiltration) για µία βέλτιστη αποµάκρυνση των οργανικών ρυπαντών από τα υγρά απόβλητα. Ανάλογα µε τα χαρακτηριστικά του εισερχόµενου απόβλητου και τις απαιτήσεις του Πελάτη υπάρχει η δυνατότητα δύο ειδών µονάδων BioHAR ανάλογα µε τον τρόπο τοποθέτησης των µεµβρανών: διάταξη πλευρική και υποβρύχια. Στην πλευρική διάταξη τα στοιχεία των µεµβρανών είναι σε ξεχωριστή µονάδα και έχουµε συνεχή κυκλοφορία της λάσπης στην δεξαµενή αερισµού, στην υποβρύχια διάταξη τα στοιχεία µεµβρανών εγκαθίστανται εντός της δεξαµενής αερισµού και η οδηγός δύναµη είναι η αρνητική πίεση στην πλευρά του διερχόµενου ρεύµατος. Στον βιο-αντιδραστήρα µεµβρανών ελαχιστοποιούνται οι αποδοµήσιµες ενώσεις, και εάν είναι αναγκαίο, και η αµµωνία και οι ενώσεις αζώτου µπορούν να αποµακρυνθούν. Η µονάδα υπερδιήθησης (ultrafiltration) αντικαθιστά το κλασικό στάδιο καθίζησης µε βαρύτητα και επιτρέπει την ανακυκλοφορία και τον διαχωρισµό της βιολογικής λάσπης εξασφαλίζοντας υψηλή συγκέντρωση στερεών εντός της δεξαµενής αερισµού µεταξύ 20-25g/l σε σχέση µε τις παραδοσιακές µονάδες βιολογικού καθαρισµού (3-7 g/l). Οι µεµβράνες υπερδιήθησης αποτελούν ένα απόλυτο εµπόδιο για την λάσπη ενώ παράλληλα αποτρέπουν την διαρροή λάσπης στο επεξεργασµένο απόβλητο πρόβληµα που συνήθως εµφανίζεται στις κλασικές δεξαµενές καθίζησης λόγω των φαινοµένων συσσωµάτωσης (bulking). O βιοαντιδραστήρας µεµβρανών BioHAR είναι εξαιρετικά αποτελεσµατικό στάδιο επεξεργασίας στις εγκαταστάσεις «ΑΝΑΚΥΚΛΩΣΗΣ ΝΕΡΟΥ ΜΗ ΕΝΙΚΗΣ ΑΠΟΡΡΙΨΗΣ» και είναι εξαιρετικά σηµαντικό το επεξεργασµένο απόβλητο να έχει ποιότητα τέτοια ώστε να µπορεί να υποστεί περαιτέρω επεξεργασία µέσω της τεχνολογίας αντίστροφης όσµωσης. Τα πλεονεκτήµατα του συστήµατος BioHAR επιγραµµατικά είναι τα ακόλουθα: Εξάλειψη δεξαµενής καθίζησης και υψηλής ποιότητας εκροή Υψηλός βαθµός αποµάκρυνσης οργανικών ουσιών λόγω υψηλής συγκέντρωσης βιοµάζας και διαχωρισµό ουσιών µε µεγάλο µοριακό βάρος Μείωση της παραγόµενης λάσπης, φαινόµενο αυτοκατάλυσης, λόγω υψηλής συγκέντρωσης βιοµάζας Αύξηση της ανοχής των συνήθη τοξικών ενώσεων για την βιοµάζα χάρη στον υψηλό λόγο βιοµάζας / τοξικότητας Μικρό ίχνος χώρου εγκατάστασης Χαµηλό λειτουργικό κόστος Υψηλή χηµική αντοχή

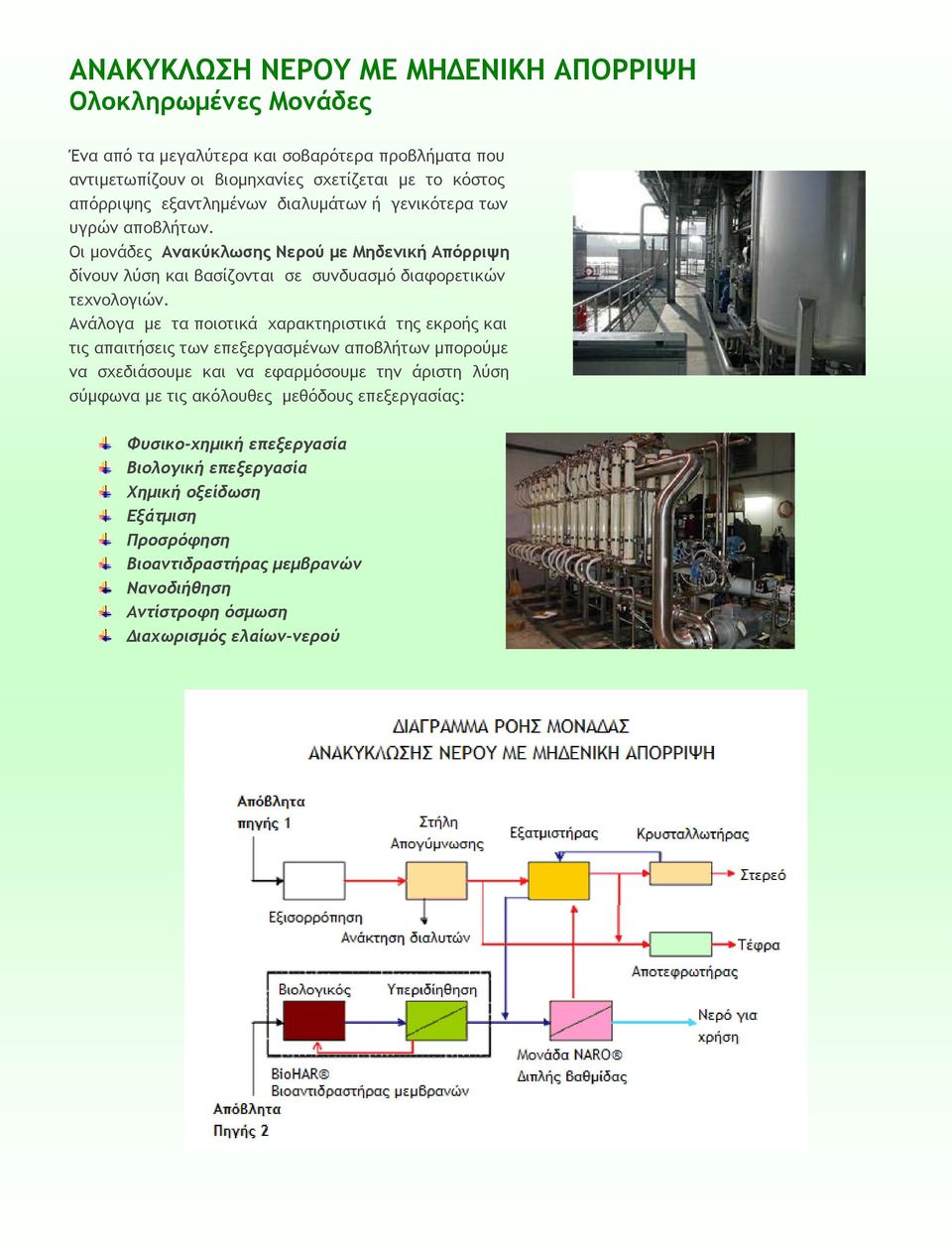

6 ΑΝΑΚΥΚΛΩΣΗ ΝΕΡΟΥ ΜΕ ΜΗ ΕΝΙΚΗ ΑΠΟΡΡΙΨΗ Ολοκληρωµένες Μονάδες Ένα από τα µεγαλύτερα και σοβαρότερα προβλήµατα που αντιµετωπίζουν οι βιοµηχανίες σχετίζεται µε το κόστος απόρριψης εξαντληµένων διαλυµάτων ή γενικότερα των υγρών αποβλήτων. Οι µονάδες Ανακύκλωσης Νερού µε Μηδενική Απόρριψη δίνουν λύση και βασίζονται σε συνδυασµό διαφορετικών τεχνολογιών. Ανάλογα µε τα ποιοτικά χαρακτηριστικά της εκροής και τις απαιτήσεις των επεξεργασµένων αποβλήτων µπορούµε να σχεδιάσουµε και να εφαρµόσουµε την άριστη λύση σύµφωνα µε τις ακόλουθες µεθόδους επεξεργασίας: Φυσικο-χηµική επεξεργασία Βιολογική επεξεργασία Χηµική οξείδωση Εξάτµιση Προσρόφηση Βιοαντιδραστήρας µεµβρανών Νανοδιήθηση Αντίστροφη όσµωση ιαχωρισµός ελαίων-νερού

7 ΜΟΝΑ Α ΕΠΕΞΕΡΓΑΣΙΑΣ ΣΤΡΑΓΓΙ ΙΩΝ ΧΥΤΑ Τα στραγγίδια από τα ΧΥΤΑ είναι εξαιρετικά ρυπογόνα απόβλητα περιέχοντας διάφορες ορυκτές και οργανικές ουσίες. Οι µονάδες επεξεργασίας βασίζονται στην τεχνολογία µεµβρανών διαχωρισµού και ανάλογα µε την διακύµανση των χαρακτηριστικών των στραγγιδίων και των προβληµάτων διάθεσης του συµπυκνώµατος προσφέρονται οι αναγκαίοι συνδυασµοί. Το σύστηµα µπορεί να επεξεργαστεί τα στραγγίδια και να εξασφαλίσει ποιότητα εκροής κατάλληλη για την απόρριψη σύµφωνα ακόµη και µε τις πιο αυστηρές νοµοθετικές διατάξεις. Η διεργασία επεξεργασίας βασίζεται στον συνδυασµό υπερδιήθησης και αντίστροφης όσµωσης. Έτσι οι µονάδες µπορούν να περιλαµβάνουν τον συνδυασµό 2/3 σταδίων: 1 ο στάδιο : Υπερδιήθηση 2 ο στάδιο: Μονάδα ΝΑRO 3 ο στάδιο: Μονάδα ΝARO Περαιτέρω στάδιο επεξεργασίας περιλαµβάνει την εφαρµογή τεχνολογίας εξάτµισης που εξασφαλίζει την περαιτέρω µείωση του απορριπτόµενου όγκου από την ανωτέρω επεξεργασία ώστε να προκύψει ηµι-στερεής µορφής για καλύτερη διάθεση. Πλεονεκτήµατα τεχνολογίας Απόρριψη βάση της ισχύουσας Νοµοθεσίας Σταθερή απόδοση ασχέτως διακύµανσης ποιότητας τροφοδοσίας Υψηλό επίπεδο αυτοµατοποίησης Απουσία έκλυσης αερίων Μικρός χώρος εγκατάστασης Χαµηλό κόστος επένδυσης & λειτουργίας

8 ΕΦΑΡΜΟΓΕΣ ιυλιστήρια ιαχωρισµός λιπαντικών/καυσίµων υπό µορφή γαλακτωµάτων στα απόβλητα Ραφιναρίες φυτικών ελαίων Ανάκτηση Ολεϊνών, µείωση COD και ανακύκλωση νερού Φαρµακοβιοµηχανία & Βιοτεχνολογία ιαχωρισµός, διαύγαση και συµπύκνωση αντιβιοτικών,βιταµινών, οργανικών οξέων. Ανάκτηση αντιοβιοτικών από οργανικούς διαλύτες, αποµάκρυνση πυρογενών από βιολογικά ρευστά. και βιολογικών στοιχείων από νερά διεργασιών και υγρών ζύµωσης. Γαλακτοβιοµηχανία & βιοµηχανία τροφίµων Συµπύκνωση γάλακτος, διαχωρισµός/συµπύκνωση τυρόγαλου, καθαρισµός αλκοολών, αφαλάτωση/συµπύκνωση βαφών τροφίµων,συµπύκνωση ζελατίνης, συµπύκνωση πηκτίνης, διαύγαση ξυδιού, οίνων, παραγωγής µπύρας µε χαµηλή συγκέντρωση αλκοόλης. Χηµική βιοµηχανία Ανάκτηση/συµπύκνωση πολυµερών, καθαρισµός αµινών και γλυκόλης, διαύγαση αλµών, ανάκτηση καταλυτών, καθαρισµός διαλυτών, συµπύκνωση/διαύγαση οξέων, διαύγαση, γλυκερίνης, συµπύκνωση καυστικής σόδας. Βιοµηχανία καλλυντικών Αποµάκρυνση γαλακτωµάτων, τασιενεργών, µείωση COD,BOD5 και απόρριψη µε βάση την υφιστάµενη νοµοθεσία Βιοµηχανικά πλυντήρια Αποµάκρυνση ρυπαντών και ανακύκλωση νερού Παραγωγή Απορρυπαντικών Ανάκτηση τασιενεργών ουσιών και ανακύκλωση νερού Υφαντουργεία & απόβλητα Βαφείων Ανάκτηση νερού, αποχρωµατισµός, µείωση TDS, SS, COD, BOD5, βαφών & αλάτων Βιοµηχανίες επεξεργασίας µετάλλων Ανάκτηση µεταλλικών αλάτων νερών πλύσης, ανακύκλωση αλκαλικών καθαριστικών, σαπουνελαίων, επεξεργασία ελαιωδών γαλακτωµάτων, απόβλητα έλασης, µορφοποίηση και χύτευσης και ξεπλυµάτων βαφής. Βιοµηχανία Χαρτοπολτού και Χάρτου Ανάκτηση νερού και ελαχιστοποίηση αποβλήτων Βυρσοδεψεία Ανάκτηση πρωτεϊνικών ουσιών και σουλφιδίων Ανάκτηση διαλυµάτων καθαρισµού CIP Στις βιοµηχανίες τροφίµων κυρίως γαλακτοβιοµηχανίες οι µονάδες CIP χρησιµοποιούν διαλύµατα ΝaOH και ΗΝΟ3 για τον καθαρισµό και την υγιεινή του εξοπλισµού. Οι προτεινόµενες µονάδες µεµβρανών λόγω της υψηλής εκλεκτικότητας το διερχόµενο διάλυµα είναι εξαιρετικά καθαρό και τα διαλύµατα καθαρισµού ανακτώνται σε συνεχή βάση. Ζυθοποιϊα Ανάκτηση µπύρας από τις δεξαµενές ζυθοποίησης. 28 ης Οκτωβρίου 32 Α ΤΚ Πεύκη-ΑΘΗΝΑ Τηλ Fax
