Η σειρά EUROPA 2500 είναι ένα. νέο συρόµενο σύστηµα υψηλών. προδιαγραφών µε εξωτερικό design. ίδιο µε τη σειρά EUROPA 5000.

Transcript

1 Η σειρά EUROPA 2500 είναι ένα νέο συρόµενο σύστηµα υψηλών προδιαγραφών µε εξωτερικό design ίδιο µε τη σειρά EUROPA Ο µοντέρνος αλλά και µε διαχρονικό χαρακτήρα σχεδιασµός, οι µεγάλες κατασκευές µε οριζόντια ή κάθετα καϊτια και οι γάντζοι επαλλήλου µε ενσωµατωµένη λαβή, αποτελούν το ιδιαίτερο γνώρισµα του συστήµατος. EUROPA 2500 is a new high quality sliding system with external design similar to EUROPA Special characteristics of the system, are the large constructions with vertical or horizontal transoms /mullions and special hook profiles with integrated handle.

2 Τ Ε Χ Ν Ι Κ Η Π Ε Ρ Ι Γ Ρ Α Φ Η T E C H N I C A L D E S C R I P T I O N Η σειρά EUROPA 2500 είναι ένα νέο συρόµενο σύστηµα, που σχεδιάστηκε έτσι ώστε να µπορεί να συνδυαστεί µε την ανοιγόµενη σειρά EUROPA 5000 και να δηµιουργεί αρµονία όταν βρίσκονται στον ίδιο χώρο. Το νέο αυτό συρόµενο σύστηµα διαθέτει χαµηλούς και σωληνωτούς οδηγούς και ένα φύλλο τζαµιού - πατζουριού µε δυνατότητα τοποθέτησης καϊτιού (οριζόντιου ή κάθετου). Επίσης διαθέτει σήτα µε καπάκι κάλυψης του ελαστικού συγκράτησης του πλέγµατος, γάντζο επαλλήλου µε ενσωµατωµένη λαβή που συνδέεται σόκορα µε το φύλλο. Τέλος χρησιµοποιεί ανοξείδωτο σωληνάκι 8mm στον κάτω οδηγό για άνετη ολίσθηση των φύλλων και διακοσµητικά αρµοκάλυπτρα για καλύτερο αισθητικό αποτέλεσµα. Ιδιαίτερο γνώρισµα επίσης, αποτελεί και ο σχεδιασµός του φύλλου µε τα δύο σωληνωτά τµήµατα που αυξάνουν την αντοχή του και παράλληλα µε τη χρήση του γάντζου που φέρει ενσωµατωµένη λαβή, να µπορεί να δηµιουργήσει κατασκευές µεγάλων διαστάσεων. Οι κλειδαριές µονού ή τριπλού κλειδώµατος είναι ειδικά σχεδιασµένες για να εφαρµόζουν στο φύλλο τζαµιού πατζουριού και διαθέτουν ανοξείδωτους πείρους που τοποθετούνται συρταρωτά στους οδηγούς και στο µπινί. Η κατεργασία των προφίλ γίνεται στο ειδικά σχεδιασµένο πρεσάκι 2500 της PIEJA. Επίσης, υπάρχει πλήρης γκάµα εξαρτηµάτων, τα οποία διατίθενται από την PROFIL ACCESSORIES Α.Β.Ε. σε εµπόρους. EUROPA 2500 series is a new sliding system, carefully designed in order to interact with EUROPA 5000 and create visual harmony when these two systems coexist. This new sliding system consist of low tube shaped drivers, sliding leaf frame / shutters with the possibility of installation of vertical or horizontal transom / mullion profiles. Moreover, it consist of special profile hooks with integrate handle which is attached with a flush manner to the leaf frame, stainless steel (inox) tube of 8mm diameter at the low driver for frictionless sliding and aesthetically pleasing profile covers for excellent results. The design of the leaf frame with the two tube shaped compartments which increase profile strength (shear stress etc.) and combined with the special profile hook which have an integrated handle are used for large and complex constructions. The single or triple handle locks are clever engineered in order to mate to the leaf frame and are equipped with inox shafts, which are placed to the drivers and to adapters. The process of the profiles is carried out at the PIEJA punching machine Furthermore PROFIL ACCESSORIES S.A. disposes a full range of accessories to traders. Π Ρ Ο Σ Ο Χ Η A T T E N T I O N 1. Κατά την κατεργασία των προφίλ στα σηµεία τοµής, για να αποφευχθεί µελλοντικό πρόβληµα διάβρωσης, πρέπει να γίνεται επικάλυψη µε κόλλα (αρµόκολλα). 2. Για τη σωστή λειτουργία των κουφωµάτων να χρησιµοποιούνται εξαρτήµατα που πληρούν τις προδιαγραφές της EUROPA PROFIL ΑΛΟΥΜΙΝΙΟ Α.Β.Ε. 1. A covering of glue for joints or silicone (siliconisation of the mitre cut) must be applied during the processing of the profiles at the cut off points, in order to avoid future corrosion problems. 2. For the proper functioning of the frames, accessories that fulfill the standards of EUROPA PROFIL ALUMINIO S.A. must be used.

3 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΣΕΙΡΑ: EUROPA 2500 ΥΛΙΚΟ: Al Mg Si-0.5 F22 ΑΝΟΧΕΣ ΙΑΣΤΑΣΕΩΝ ΣΥΜΦΩΝΑ ΜΕ: ΕΝ ΚΑΤΑΤΑΞΗ: Υδατοστεγής, Αεροστεγής. ΠΑΧΟΣ ΚΡΥΣΤΑΛΛΟΥ: έχεται µονούς υαλοπίνακες πάχους από 8mm έως 10mm και διπλούς έως 22mm. ΒΑΣΙΚΕΣ ΙΑΣΤΑΣΕΙΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ: Φύλλο τζαµιού - πατζουριού: Πλάτος 48mm µε ύψος 84mm. Φύλλο σήτας: Πλάτος 38mm µε ύψος 86,65mm. Εσωτερικός γάντζος επαλλήλου: Πλάτος 40mm µε βάθος 65,4mm. Εξωτερικός γάντζος επαλλήλου: Πλάτος 40mm µε βάθος 67,2mm ο µικρός, και 103,5 ο µεγάλος. ιπλός οδηγός: Πλάτος 124mm µε ύψος 35mm ο χαµηλός, και µε ύψος 48mm ο σωληνωτός. Τριπλός οδηγός: Πλάτος 151,8mm µε ύψος 35mm. Τα κέντρα κύλισης των φύλλων στο διπλό οδηγό είναι 70,2mm, ενώ στον τριπλό 54 και 44mm. Τα κεφάλια των οδηγών έχουν υποδοχή για να δέχονται σωληνάκι inox µε διάµετρο 8mm. Το διάκενο των φύλλων στο κάτω µέρος είναι 21,2mm. ΧΡΗΣΗ: Το σύστηµα επιτρέπει την κατασκευή συρόµενων παραθύρων, όπως επάλληλα ή χωνευτά κ.α. Έχει ολοκληρωµένη σειρά εξαρτηµάτων, που καλύπτουν άριστα όλες τις κατασκευές. 3 TECHNICAL CHARACTERISTICS OF THE SYSTEM SERIES: EUROPA 2500 ΑLLΟΥ: Al Mg Si-0.5 F22 TOLERANCE ACCORDING TO: ΕΝ CLASSIFICATION: W atertight, Airtight. GLASS WIDTH: Use glasses of maximum 22mm in width. BASIC DIMENSIONS OF THE SYSTEM: Sliding leaf glass frame - shutter: 48mm in width and 84mm in height. Sliding insect screen leaf: 38mm in width and 86,65mm in height. Internal hook: 40mm in width and 65,4mm in depth. External hook: 40mm in width and 67,2mm in depth for the smaller in size, and 103,5 for the larger. Double driver: 124mm in width and 35mm in height. Triple driver: 151.8mm in width and 35mm in height. The distance between the heads center of the double driver is 70.2mm, and of the triple driver are 54 and 44mm. The heads of the drivers are manufactured with a small opening gap in order to accept special inox tube with a diameter of 8mm.The gap located at the bottom side of sliding leaf is 21.2mm. USAGE: The system allows the construction of all sliding window types. It is equipped with a complete range of accessories, which perfectly cover all the constructions.

4

5

6

7

8

9

10

11

12

13

14

15 ΜΕΘΟ ΟΙ ΕΛΕΓΧΟΥ ΠΟΙΟΤΗΤΑΣ ΠΡΟΪΟΝΤΩΝ ΙΕΛΑΣΗΣ ΚΑΙ ΗΛΕΚΤΡΟΣΤΑΤΙΚΗΣ ΒΑΦΗΣ QUALITY CONTROL METHODS FOR ELECTROSTATIC FINISH AND EXTRUDED PRODUCTS Γ Ε Ω Μ Ε Τ Ρ Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α G E O M E T R I C A L C H A R A C T E R I S T I C S ΙΑΣΤΑΣΕΙΣ Για µια κρίσιµη ονοµαστική διάσταση 50mm δίνεται ανοχή (+/-)0.40 mm που σηµαίνει ότι η διάσταση αυτή µπορεί να κυµανθεί από έως mm. ΕΥΘΥΤΗΤΑ Για µια βέργα µήκους 6 m δίνεται επιτρεπόµενο βέλος 3 mm. Ο έλεγχος µπορεί να γίνει στηρίζοντας τη βέργα στις δύο άκρες της επάνω σε ένα επίπεδο πάγκο, έτσι ώστε η απόκλιση να περιοριστεί λόγω του βάρους της. Τότε, το βέλος στη µέση της βέργας δεν πρέπει να ξεπερνά τα 3 mm. ΣΤΡΕΒΛΩΣΗ (ΠΕΤΣΙΚΟ) Για ένα προφίλ µεσαίων διαστάσεων δίνεται ανοχή στρέβλωσης 2mm στην άκρη βέργας µήκους 5-6m. Για να ελεγχθεί η στρέβλωση, πρέπει η βέργα να τοποθετηθεί σε επίπεδο πάγκο, να κρατηθεί εφαπτόµενη η πλευρά του προφίλ στη µια άκρη και να µετρηθεί η απόκλιση του πάγκου στην άλλη άκρη της βέργας. DIMENSIONS For a critical dimension of 50 mm there is a tolerance of (+/-) 0.40 mm, which means that the dimension varies from, to mm. STRAIGHTNESS For a piece of metal 6 m length the maximum swept allowed is 3 mm. The check can be done by supporting the piece of metal on its two edges on a stable plane table, in a way that its variation will be restricted by its weight. Then, the maximum swept in the middle of the piece should not exceed 3 mm. BENDING For the medium dimensions profile the bending tolerance is 2 mm at the edge of a 5-6 m long piece of metal. To check the bending, the piece of metal has to be put on a stable level table, one edge of the profile must be kept attached to the table s edge and the variation must be measured, from the table s level at the other end of the profile. Η Λ Ε Κ Τ Ρ Ο Σ Τ Α Τ Ι Κ Η Β Α Φ Η E L E C T R O S T A T I C P A I N T ΟΨΗ ΕΜΦΑΝΙΣΗ Η επικάλυψη των σηµαντικών επιφανειών πρέπει να εξετάζεται από σωστή οπτική γωνία, από απόσταση 2m (oι προδιαγραφές της QUALICOAT αναφέρουν απόσταση 3m). ιάφορα ελαττώµατα στην επιφάνεια, δεν πρέπει να είναι ορατά από αυτή την απόσταση. LOOK APPEARANCE The covering of important surfaces must be examined under the correct visual angle from 2 m distance (The QUALICOAT S specifications rebates 3 m distance). Various defects in the surface should not be visible from that distance.

16 Χ Ρ Η Σ Ι Μ Ε Σ Ο Η Γ Ι Ε Σ Γ Ι Α Τ Η Ν Κ Α Τ Α Σ Κ Ε Υ Η Τ Ω Ν Κ Ο Υ Φ Ω Μ Α Τ Ω Ν I N S T R U C T I O N S F O R T H E C A S E M E N T S C O N S T R U C T I O N S 1. Ο αλουµινοκατασκευαστής θα πρέπει πάντοτε να γνωρίζει όλη την γκάµα των προφίλ, καθώς και τις δυνατότητες αυτών. 2. Να δίνει λύσεις και να προτείνει την κατάλληλη κατασκευή για κάθε περίπτωση. 3. Να κατασκευάζει και να τοποθετεί την κατάλληλη ψευτόκασα, ανάλογα µε τον τύπο του κουφώµατος. 4. Να υπολογίζει πάντοτε έναν αέρα µεταξύ ψευτόκασας και κουφώµατος, της τάξεως των 2.5 έως 3 mm από κάθε πλευρά (λαµβάνοντας υπόψη το περιµετρικό λάστιχο θερµοδιακοπής), για την εύκολη τοποθέτηση και ευθυγράµµιση του κουφώµατος και παράλληλα την καλύτερη µόνωση µε την εισχώρηση της αρµόκολλας στο εσωτερικό του κενού, από ότι αν τοποθετηθεί µόνο επιφανειακά. 5. Να κόβει και να χαντρώνει σωστά τα προφίλ και να προστατεύει αυτά τα σηµεία τοµής µε αντιδιαβρωτικά υλικά για την αποφυγή διάβρωσης. 6. Να τοποθετεί αρµόκολλα στα φάλτσα των προφίλ κατά την συναρµογή, έτσι ώστε να δηµιουργεί στεγανά και να οδηγεί το νερό στο εξωτερικό µέρος του κουφώµατος διαµέσου των νεροχυτών. 7. Επίσης, να τοποθετεί σιλικόνη στο κάτω µέρος του κουφώµατος, µεταξύ κάσας και µαρµάρου, έτσι ώστε να απαγορεύει την είσοδο νερού στο εσωτερικό µέρος του κτιρίου. 8. Να δηµιουργεί πάντοτε τους απαραίτητους νεροχύτες, µε βάση την περιοχή και θέση του κουφώµατος για καλύτερη στεγανοποίηση. 9. Να ανοίγει οπές για την απορροή των επικαθίσεων στο κάτω µέρος κάθε φύλλου παντζουριού για την αποφυγή διάβρωσης. 10. Να χρησιµοποιεί πάντοτε τα σωστά εξαρτήµατα (µηχανισµούς κλπ.) που αναφέρονται στους καταλόγους. 11. Να δίνει περισσότερο βάρος στα λάστιχα στεγανοποίησης, ζητώντας να είναι από E.P.D.M. 12. Να τακάρει σωστά τους υαλοπίνακες για την αποφυγή κρεµάσµατος της κατασκευής. 13. Να ζητά τη βοήθεια των τεχνικών στην περίπτωση µιας δύσκολης κατασκευής για την αποφυγή προβλήµατος. 1. The aluminum-constructor should always know the profile gamut and the abilities of them. 2. He has to provide solutions and give the right constructions in every situation. 3. He also has to construct and put the right fake-frame according to the kind of the casement. 4. Furthermore, the aluminum-constructor should always leave space between the fake-frame casements approximately 2.5 3mm each side (considering the under base insulation gasket), for easier placement and collimation of casement and of course for best insulation. 5. He has to cut and pierce the profile the right way and of course to treat all these points of joint with anticorrosive materials, providing protection from corrosion. 6. Moreover, during the assembly, the aluminumconstructor has to put silicone at the points of joint to guarantee waterproof. 7. During placement, he also has to put silicone at the bottom side between the fake frame and the marble, in order to protect from water leak. 8. He also has to construct all the necessary water drainage, according to the position of casement. 9. He has to create openings in order to flow out the sediments from the bottom side of every shutter leaf, providing protection from corrosion. 10. He always has to use only the correct accessories, as published in the catalogues. 11. He has to pay more attention on gaskets, using exclusively those made of E.P.D.M. 12. He has to fit all the panes properly, providing an affective and stable structure. 13. He must never hesitate to ask for assistance from our technical advisors any time. Σηµείωση : Τα λάστιχα που χρησιµοποιούνται στα κουφώµατα θα πρέπει να είναι κουµπωτά, για να µπορούν να αντικατασταθούν µε την πάροδο του χρόνου. Notes: Gaskets have to be replaced after a certain period of time. For this reason please, please follow the instructions for their placement.

17 Ο Η Γ Ι Ε Σ Σ Υ Ν Τ Η Ρ Η Σ Η Σ Τ Ω Ν Κ Ο Υ Φ Ω Μ Α Τ Ω Ν Ι Ν S T R U C T I N O N S C O N C E R N I N G Τ Η Ε C A S E M E N T S M A I N T E N A N C E - Ο τακτικός καθαρισµός των βαµµένων προφίλ θα διατηρήσει τη βαφή σε ικανοποιητική κατάσταση. - Ο καθαρισµός είναι αναγκαίος όταν οι επικαθίσεις σκόνης ή άλλων ρύπων είναι εµφανείς στην επιφάνεια τους και θα πρέπει να γίνεται µε νερό και ελαφρύ απορρυπαντικό, το ph των οποίων θα πρέπει να είναι 5, Το περιοδικό καθάρισµα θα πρέπει να γίνεται µε σφουγγάρι και νερό που περιέχει ουδέτερο διαβρεκτικό παράγοντα, ακολουθούµενο από ξέβγαλµα µε καθαρό νερό. - Τα προϊόντα καθαρισµού πρέπει να µην προσβάλουν την επιφάνεια ούτε να αλλάζουν την εµφάνισή της. Σκληρό σφουγγάρι σύρµα ή διαλυτικά καθαριστικά βλάπτουν την εµφάνιση, ενώ σηµαντικό παράγοντα αποτελεί και η περιοχή στην οποία βρίσκεται η οικοδοµή. - Ειδικά στις βιοµηχανικές και παραθαλάσσιες περιοχές η συχνότητα καθαρισµού πρέπει να είναι αντίστοιχη της συχνότητας επικάθισης των διαφόρων ρύπων ή αλάτων αντίστοιχα, λόγω της έντονης διαβρωτικής επίδρασής τους. Επισηµαίνεται ότι οικοδοµικά αλκαλικά υλικά, όπως τσιµέντο, άσβεστος και γύψος, δεν θα πρέπει να µένουν προσκολληµένα στη βαφή. - Επίσης, πρέπει να αποφεύγεται η επικόλληση διαφόρων µη εγκεκριµένων σελοτέιπ κατευθείαν στη βαφή. - Το φιλµ προστασίας που τοποθετείται στο εργοστάσιο είναι κατάλληλο για χρήση. Προσοχή όµως: αµέσως µετά την τοποθέτηση του κουφώµατος πρέπει να αφαιρείται, γιατί η έκθεση του στον ήλιο θα δηµιουργήσει πρόβληµα. Η τήρηση όλων των παραπάνω καθώς και η χρήση της ειδικής κόλλας στα σηµεία που η βαφή, λόγω της κατεργασίας των προφίλ, έχει καταστραφεί, θα βοηθήσουν στο να διατηρηθεί η αρχική στιλπνότητα της βαφής και να αποφευχθούν πιθανά προβλήµατα διάβρωσης. - The regular cleaning of painted profile surfaces will keep them in satisfactory condition. - Cleaning is considered necessary when dust and / or pollution are evident on the surface of the profile, and should be done by using a soft sponge and a mixture of water and cleaning-product with a ph of 5.5-8, followed by washing with clean water. - The cleaning products should not affect the surface or change its appearance, therefore hard sponge, sponge of wire, or diluters must be avoided. - The frequency of cleaning depends on the place, where the building is located and its desired appearance. - Especially in industrial and coastal areas, the frequency of cleaning should be proportional to the deposits of dirt or salts on the profile s surface since then are very corrosive. We would like to point out that alkaline material, such as cement, lime, and gypsum should not stay adhered to the surface. Also not approved tapes should not be stuck directly on the painted surface. - The protective film, which is put on when the profile leaves the production line, should be removed after casement installation, because its exposure to the sunlight could cause problems to the surface. Strict adherence to the instruction mentioned above, in combination with the use of a special glue directly to the points where the paint is scratched during the works, will contribute to the shinny appearance and strength of the profile, by avoiding as well, this way, any possible problems of corrosion.

18

19

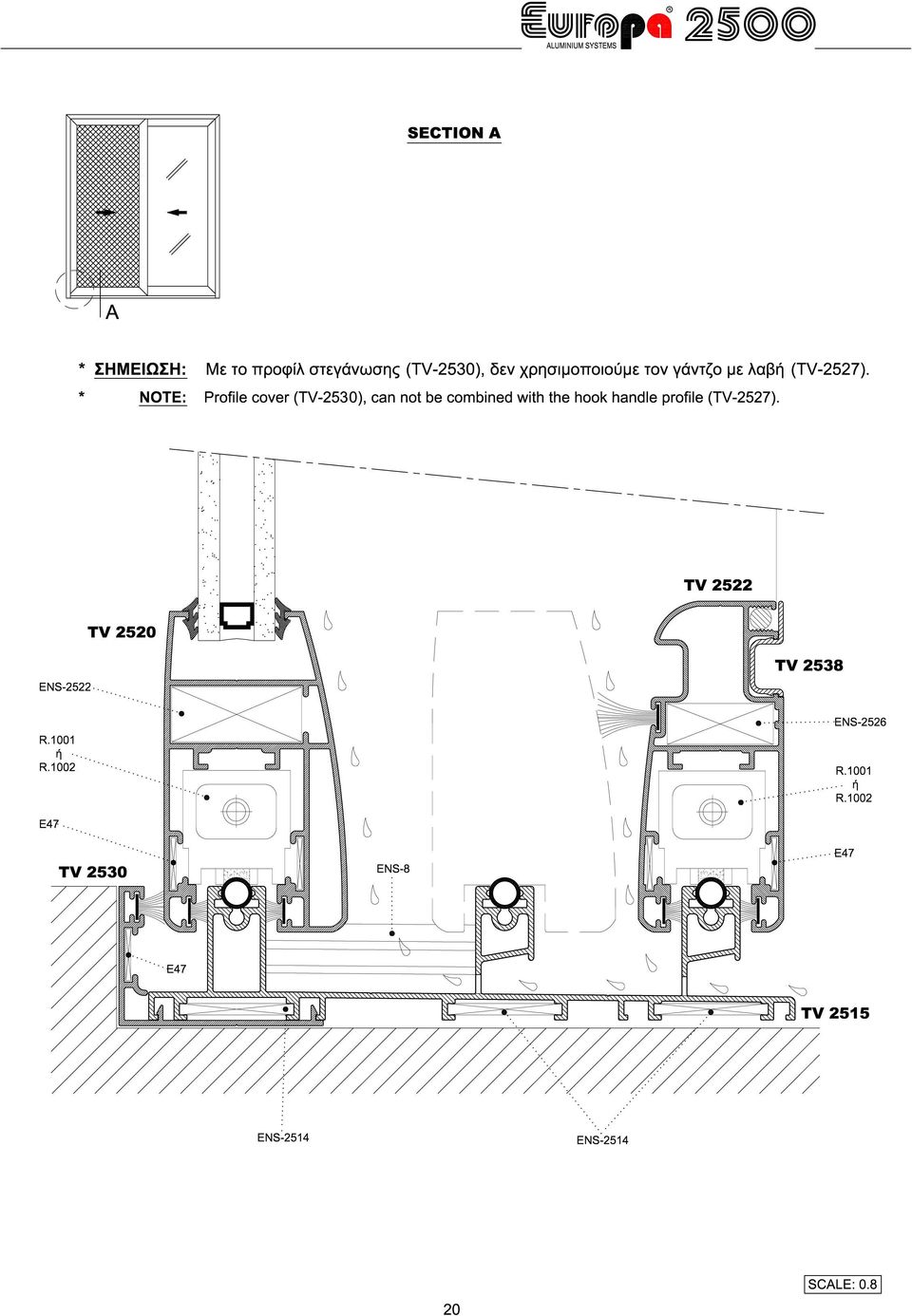

20

21

22

23

24
