1 aluset Sliding System

3 S280 SYSTEM Τ Ε Χ Ν Ι Κ Η Π Ε Ρ Ι Γ Ρ Α Φ Η - T E C H N I C A L D E S C R I P T I O N ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ TECHNICAL DESCRIPTION Η σειρά aluset S 280 είναι ένα πλήρες συρόµενο σύστηµα αλουµινίου, κατάλληλο για την κατασκευή επάλληλων και χωνευτών κουφωµάτων ελαφρού τύπου. Αποτελείται από διαφόρων τύπων και διαστάσεων προφίλ, τα οποία καλύπτουν κάθε κατασκευή ιαθέτει προφίλ για φύλλα σε δυο διαφορετικές διαστάσεις, για µονά ή διπλά τζάµια, τα οποία δέχονται διάφορες κλειδαριές, καθώς και ράουλα µονά ή διπλά. Οι διπλοί υαλοπίνακες µπορεί να είναι εως 22 mm. Οι οδηγοί είναι απλοί και σωληνωτοί για τα επάλληλα, ενώ υπάρχει και τριπλός οδηγός για χωνευτά. Οι διάφορες κατεργασίες γίνονται στην ειδικά σχεδιασµένη πρέσα διάτρησης, ενώ διατίθεται, από την aluset, και πλήρης γκάµα εξαρτηµάτων για όλες τις πιθανές κατασκευές. 6 ΠΡΟΣΟΧΗ! 1. Κατά την κατεργασία των προφίλ στα σηµεία τοµής, για να αποφευχθεί µελλοντικό πρόβληµα διάβρωσης, πρέπει να γίνεται επικάλυψη µα κόλλα (αρµόκολλα). 2. Για τη σωστή λειτουργία των κουφωµάτων, πρέπει να χρησιµοποιούνται εξαρτήµατα που να πληρούν τις προδιαγραφές aluset. 3. Τα βάρη που αναφέρονται στον κατάλογο, αφορούν το θεωρητικό βάρος των προφίλ πριν από την βαφή. aluset S 280 in a complete aluminium system, suitable for the construction of sliding doors and windows. aluset S 280 in comprised of profiles of various types and dimensions, which cover all possible constructions. The system has sashes in two different dimensions, for single and double glasses, which accept locks and single or double rollers. The double glasses width can be up to 22 mm. The frames are simple and tubed for the sliding windows, there is also a triple sash frame for the casting windows. The perforations must be done with suitable designed aluset perforators. All accessories for all possible constructions are disposed to manufacturers from aluset s.a. ATTENTION! 1. A covering of glue for joints or silicone (siliconization of the mitre cut) must be apllied during the processing of the profiles at the cut off points, in order to avoid future corrosion problems. 2. For the proper functioning of the frames, accessories that fullfil the standards of aluset must be used. 3. The weights of the profiles, which are listed in this catalogue, refered to the theorotical weight before paint procedure. aluset

Αποτελείται από διαφόρων τύπων και διαστάσεων προφίλ, τα οποία καλύπτουν κάθε κατασκευή ιαθέτει προφίλ για φύλλα σε δυο διαφορετικές διαστάσεις, για µονά ή διπλά τζάµια, τα οποία δέχονται διάφορες

10 12A

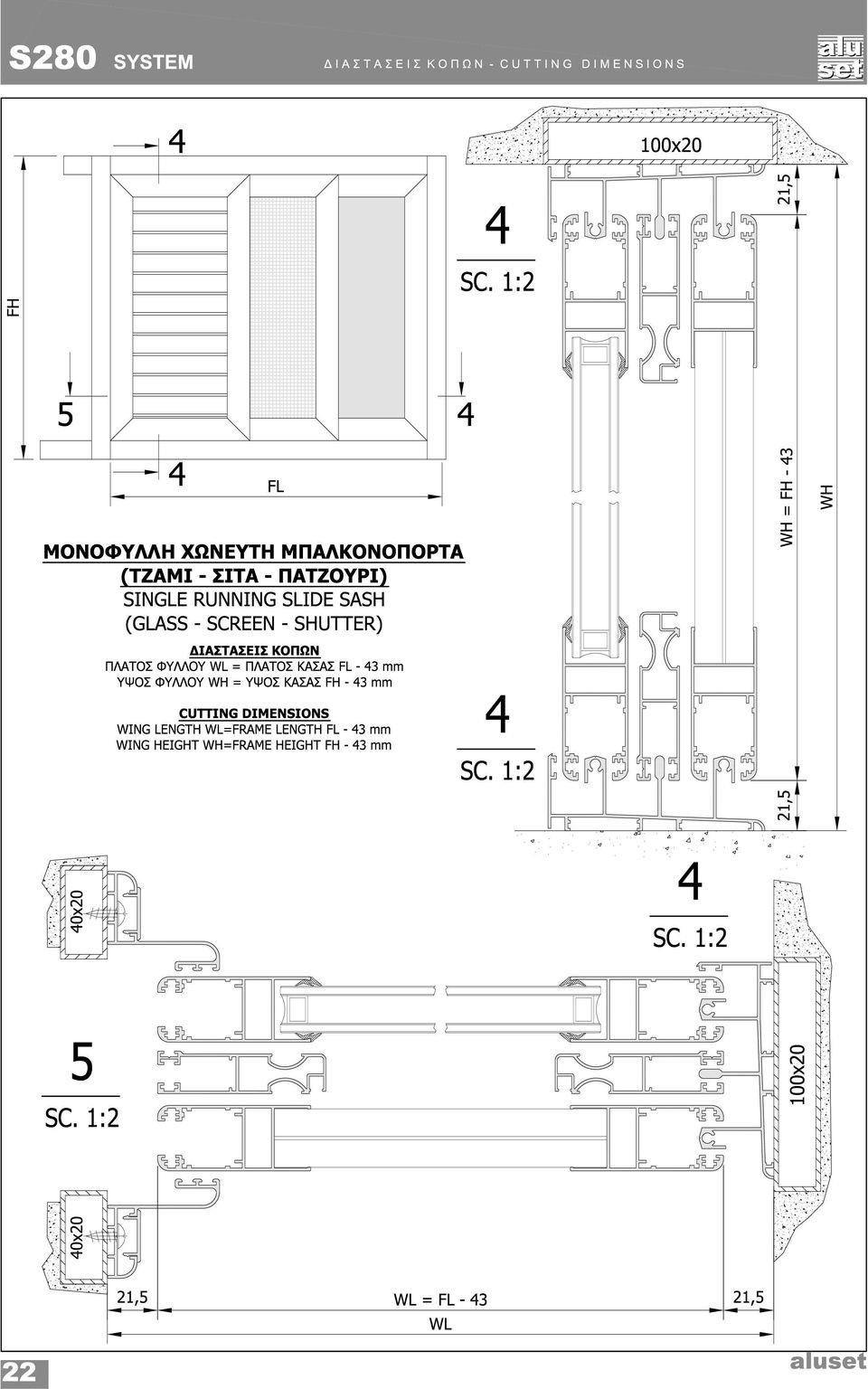

28 S280 SYSTEM Τ Ρ Ι Σ Ι Α Σ Τ Α Τ Ε Σ Τ Ο Μ Ε Σ - 3 D S E C T I O N S ΛΕΠΤΟΜΕΡΕΙΑ ΣΥΝΑΡΜΟΓΗΣ Ο ΗΓΩΝ ΚΟΠΗΣ 45~ ΓΙΑ ΙΦΥΛΛΟ ΕΠΑΛΛΗΛΟ CONSTRUCTION DETAIL FOR DOUBLE SASH OPPOSED WINDOW WITH 45~ CUTTED SASHES Ο ΗΓΟΣ SASH FRAME ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ Ε 4201 ALIGNMENT CORNER E 4201 ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ Ε 0404 CORNER JOINT E 0404 Ο ΗΓΟΣ SASH FRAME Ο ΗΓΟΣ SASH FRAME ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ Ε 4201 ALIGNMENT CORNER E 4201 ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ Ε 3509 CORNER JOINT E 3509 Ο ΗΓΟΣ SASH FRAME aluset

29 S280 SYSTEM Τ Ρ Ι Σ Ι Α Σ Τ Α Τ Ε Σ Τ Ο Μ Ε Σ - 3 D S E C T I O N S ΛΕΠΤΟΜΕΡΕΙΑ ΣΥΝΑΡΜΟΓΗΣ Ο ΗΓΩΝ ΚΟΠΗΣ 45~ ΓΙΑ ΙΦΥΛΛΟ ΕΠΑΛΛΗΛΟ CONSTRUCTION DETAIL FOR DOUBLE SASH OPPOSED WINDOW WITH 45~ CUTTED SASHES Ο ΗΓΟΣ SASH FRAME ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ Ε 4201 ALIGNMENT CORNER E 4201 ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ Ε 0404 CORNER JOINT E 0404 Ο ΗΓΟΣ SASH FRAME Ο ΗΓΟΣ SASH FRAME ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ Ε 0404 CORNER JOINT E 0404 Ο ΗΓΟΣ SASH FRAME aluset 31

30 S280 SYSTEM Τ Ρ Ι Σ Ι Α Σ Τ Α Τ Ε Σ Τ Ο Μ Ε Σ - 3 D S E C T I O N S ΛΕΠΤΟΜΕΡΕΙΑ ΣΥΝΑΡΜΟΓΗΣ Ο ΗΓΟΥ ΓΙΑ ΤΖΑΜΙ - ΣΙΤΑ - ΠΑΤΖΟΥΡΙ SASH FRAME FOR GLASS - SCREEN - SHUTTER CONSTRUCTION DETAIL Ο ΗΓΟΣ SASH FRAME ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ Ε 4201 ALIGNMENT CORNER E 4201 ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ Ε 3509 CORNER JOINT E Ο ΗΓΟΣ SASH FRAME ΛΕΠΤΟΜΕΡΕΙΑ ΣΥΝΑΡΜΟΓΗΣ Ο ΗΓΟΥ ΓΙΑ ΕΠΑΛΛΗΛΟ ΜΕ ΣΙΤΑ SASH FRAME CONSTRUCTION DETAIL Ο ΗΓΟΣ SASH FRAME ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ Ε 4201 ALIGNMENT CORNER E 4201 ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ Ε 3509 CORNER JOINT E Ο ΗΓΟΣ SASH FRAME aluset 32

31 S280 SYSTEM Τ Ρ Ι Σ Ι Α Σ Τ Α Τ Ε Σ Τ Ο Μ Ε Σ - 3 D S E C T I O N S ΕΦΑΡΜΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ΣΕ ΦΥΛΛΟ ACCESSORIES APPLICATION FOR SASH ΑΜΟΡΤΙΣΕΡ Ε 3505 STOPPER E 3505 ΦΥΛΛΟ SASH ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ Ε-0404 CORNER JOINT E-0404 ΦΥΛΛΟ SASH ΡΑΟΥΛΟ Ε-3536 ROLLER E-3536 ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ Ε-4201 ALIGNMENT CORNER E-4201 aluset 33

32 S280 SYSTEM Τ Ρ Ι Σ Ι Α Σ Τ Α Τ Ε Σ Τ Ο Μ Ε Σ - 3 D S E C T I O N S ΕΦΑΡΜΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ΣΕ ΦΥΛΛΟ ACCESSORIES APPLICATION FOR SASH ΑΜΟΡΤΙΣΕΡ Ε 3505 STOPPER E 3505 ΦΥΛΛΟ SASH ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ Ε-0404 CORNER JOINT E-0404 ΦΥΛΛΟ SASH ΡΑΟΥΛΟ Ε-3536 ROLLER E-3536 ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ Ε-4201 ALIGNMENT CORNER E aluset

33 S280 SYSTEM Τ Ρ Ι Σ Ι Α Σ Τ Α Τ Ε Σ Τ Ο Μ Ε Σ - 3 D S E C T I O N S ΕΦΑΡΜΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ΣΕ ΦΥΛΛΟ ΣΙΤΑΣ ACCESSORIES APPLICATION FOR SASH SCREEN ΑΜΟΡΤΙΣΕΡ ΣΙΤΑΣ Ε 2805 SCREEN STOPPER E 2805 ΦΥΛΛΟ SASH ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ Ε 0460 CORNER JOINT E 0460 ΡΑΟΥΛΟ Ε 2830 ROLLER E 2830 aluset 35

34 S280 SYSTEM Τ Ρ Ι Σ Ι Α Σ Τ Α Τ Ε Σ Τ Ο Μ Ε Σ - 3 D S E C T I O N S ΛΕΠΤΟΜΕΡΕΙΑ ΤΟΠΟΘΕΤΗΣΗΣ ΚΛΕΙ ΑΡΙΑΣ ΣΕ ΦΥΛΛΟ LOCK PLACEMENT DETAIL IN WING ΦΥΛΛΟ SASH ΧΟΥΦΤΑ ΣΥΡΟΜΕΝΩΝ Ε 3516 HANDLE E , aluset

35 S280 SYSTEM Τ Ρ Ι Σ Ι Α Σ Τ Α Τ Ε Σ Τ Ο Μ Ε Σ - 3 D S E C T I O N S ΛΕΠΤΟΜΕΡΕΙΑ ΤΟΜΗΣ ΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ RUNNING SLIDE WINDOW SECTION DETAIL ΛΑΣΤΙΧΟ ΣΦΗΝΑ (E.P.D.M.) INSIDE GLAZING GASKET ΓΑΝΤΖΟΣ ΕΠΑΛΛΗΛΟΥ HOOK FOR RUNNING SASHES ΦΥΛΛΟ SASH ΡΑΟΥΛΟ Ε-3536 ROLLER E-3536 Ο ΗΓΟΣ SASH FRAME ΤΑΠΑ ΓΑΝΤΖΟΥ Ε-2801 COVER CLIP FOR HOOK E-2801 aluset 37

36 S280 SYSTEM Ε Ξ Α Ρ Τ Η Μ Α Τ Α - A C C E S S O R I E S E 0404 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (LIST OF ACCESSORIES) ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ Ο ΗΓΩΝ & ΣΙΤΑΣ SCREWING CORNER JOINT FOR SASH FRAMES & FOR SCREEN E 0460 ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ ΣΙΤΑΣ SCREWING CORNER JOINT FOR SCREEN E 4201 ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ (5.5x1.5) ALIGNMENT CORNER (5.5x1.5) E 3509 ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ Ο ΗΓΩΝ ALIGNMENT CORNER FOR SASH FRAME Ε 3505 ΑΜΟΡΤΙΣΕΡ ΣΙΤΑΣ ABSORBER FOR SCREEN WING 38 aluset

37 S280 SYSTEM Ε Ξ Α Ρ Τ Η Μ Α Τ Α - A C C E S S O R I E S E 2805 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (LIST OF ACCESSORIES) ΑΜΟΡΤΙΣΕΡ ΣΙΤΑΣ SCREEN ABSORBER E 2820 ΜΕΣΑΙΟ ΣΤΟΠΕΡ ΙΦΥΛΛΩΝ STOPPER E 3530 ΡΑΟΥΛΟ ΜΟΝΟ ΓΙΑ ΦΥΛΛΑ SINGLE ROLLER FOR SASHES E 3536 ΡΑΟΥΛΟ ΙΠΛΟ ΓΙΑ ΦΥΛΛΑ DOUBLE ROLLER FOR SASHES E 2830 ΡΑΟΥΛΟ ΜΟΝΟ ΓΙΑ ΣΙΤΑ SINGLE ROLLER FOR SCREEN aluset 39

38 S280 SYSTEM Ε Ξ Α Ρ Τ Η Μ Α Τ Α - A C C E S S O R I E S E 3519 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (LIST OF ACCESSORIES) ΧΕΙΡΟΛΑΒΗ ΜΠΟΥΤΟΝ HANDLE E 2801 ΧΕΙΡΟΛΑΒΗ ΜΠΟΥΤΟΝ HANDLE E 2815 ΣΤΕΓΑΝΩΤΙΚΟ ΕΠΑΛΛΗΛΩΝ HANDLE FOR SLIDING SASH E 2816 ΣΤΕΓΑΝΩΤΙΚΟ ΕΠΑΛΛΗΛΩΝ HANDLE FOR SLIDING SASH E 3513 ΒΟΥΡΤΣΑΚΙ ΣΤΕΓΑΝΩΣΗΣ SEALING BRUSH 40 aluset

39 S280 SYSTEM Ε Ξ Α Ρ Τ Η Μ Α Τ Α - A C C E S S O R I E S E 3514 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (LIST OF ACCESSORIES) ΛΑΣΤΙΧΟ ΣΙΤΑΣ SCREEN MESH HOLDER aluset 41

40 S280 SYSTEM Π Ρ Ε Σ Σ Α Κ Ι Σ Υ Σ Τ Η Μ Α Τ Ο Σ S P E R F O R A T O R F O R S Y S T E M S ΠΡΕΣΣΑΚΙ ΣΥΡΟΜΕΝΟΥ ΣΥΣΤΗΜΑΤΟΣ S ΦΑΣΕΙΣ ΚΑΤΕΡΓΑΣΙΑΣ ΤΩΝ ΠΡΟΦΙΛ PERFORATOR FOR SLIDING SYSTEM S PERFORATION PHASES FOR PROFILES A B C D E F G H aluset Μ aluset

62 P400 SYSTEM Τ Ρ Ι Σ Ι Α Σ Τ Α Τ Ε Σ Τ Ο Μ Ε Σ - 3 D S E C T I O N S ΛΕΠΤΟΜΕΡΕΙΑ ΣΥΝ ΕΣΗΣ ΦΥΛΛΟΥ ΜΕ ΤΗΝ ΕΦΑΡΜΟΓΗ ΤΗΣ ΓΩΝΙΑΣ ΣΥΝ ΕΣΗΣ Ε 1019 SASH CONNECTION DETAIL WITH CORNER JOINT E 1019 APPLICATION ΚΑΣΑ FRAME ΛΑΜΑΡΙΝΟΒΙ Α SHEETMETAL SCREW ΦΥΛΛΟ FRAME ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ ΓΙΑ ΧΩΡΙΣΜΑΤΑ Ε 1019 CORNER JOINT FOR PARTITIONS E aluset

63 P400 SYSTEM Τ Ρ Ι Σ Ι Α Σ Τ Α Τ Ε Σ Τ Ο Μ Ε Σ - 3 D S E C T I O N S ΛΕΠΤΟΜΕΡΕΙΑ ΤΟΜΗΣ ΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ RUNNING SLIDE WINDOW SECTION DETAIL ΚΑΣΑ FRAME ΜΠΙΝΙ ΧΩΡΙΣΜΑΤΟΣ ADDAPTOR ΠΗΧΑΚΙ GLAZING BEAD ΦΥΛΛΟ SASH ΚΑΣΑ FRAME ΠΑΝΕΛ PANEL ΠΗΧΑΚΙ GLAZING BEAD aluset 67

64 P400 SYSTEM Τ Ρ Ι Σ Ι Α Σ Τ Α Τ Ε Σ Τ Ο Μ Ε Σ - 3 D S E C T I O N S ΛΕΠΤΟΜΕΡΕΙΑ ΕΣΩΤΕΡΙΚΟΥ ΧΩΡΙΣΜΑΤΟΣ INTERNAL PARTITION DETAIL ΜΠΙΝΙ ΧΩΡΙΣΜΑΤΟΣ ADDAPTOR ΦΥΛΛΟ 65,5 mm SASH 65,5 mm ΚΑΣΑ FRAME ΙΠΛΟΣ Ο ΗΓΟΣ DOUBLE FRAME ΠΗΧΑΚΙ GLAZING BEAD aluset

65 P400 SYSTEM Ε Ξ Α Ρ Τ Η Μ Α Τ Α - A C C E S S O R I E S E 0404 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (LIST OF ACCESSORIES) ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ Ο ΗΓΩΝ & ΣΙΤΑΣ SCREWING CORNER JOINT FOR SASH FRAMES & FOR SCREEN E 0446 ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ ΣΙΤΑΣ 24x39 SCREWING CORNER JOINT 24x39 E 1019 ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ ΓΙΑ ΧΩΡΙΣΜΑΤΑ CORNER JOINT FOR PARTITIONS E 8221 ΣΥΝ ΕΣΜΟΣ ΛΑΜΑ CROSS JOINT E 8213 ΣΥΝ ΕΣΜΟΣ ΤΑΥ T-JOINT aluset 69

66 P400 SYSTEM Ε Ξ Α Ρ Τ Η Μ Α Τ Α - A C C E S S O R I E S E 4201 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (LIST OF ACCESSORIES) ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ALIGNMENT CORNER E 8206 ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ALIGNMENT CORNER E 8214 ΓΩΝΙΑ ΓΙΑ ΠΗΧΑΚΙ BEND CORNER E 8435 ΚΛΕΙ ΑΡΙΑ 35 mm LOCK 35 mm 70 aluset

67 S280 SYSTEM Ε Ξ Α Ρ Τ Η Μ Α Τ Α - A C C E S S O R I E S E 8470 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (LIST OF ACCESSORIES) ΑΦΑΛΟΣ 65 mm ( ) CYLINDER 65 mm ( ) E 8135 ΙΠΛΟ ΧΕΡΟΥΛΙ DOUBLE HANDLE E 8442 ΙΣΙΑ ΤΑΠΑ ΜΠΙΝΙ CENTRAL FLAT RABBET PLUG E 1642 ΚΕΝΤΡΙΚΟ ΛΑΣΤΙΧΟ ΣΤΕΓΑΝΩΣΗΣ CENTRAL SEAL GASKET aluset 71

68 P400 SYSTEM Ε Ξ Α Ρ Τ Η Μ Α Τ Α - A C C E S S O R I E S E 2077 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (LIST OF ACCESSORIES) ΛΑΣΤΙΧΟ ΣΤΕΓΑΝΩΣΗΣ ΤΖΑΜΙΟΥ ΕΣ. GLAZING SEAL GASKET IN. Ε 2014 ΛΑΣΤΙΧΟ ΣΤΕΓΑΝΩΣΗΣ (ΦΟΥΣΚΑΚΙ) TUBE SEAL GASKET Ε 2015 ΛΑΣΤΙΧΟ ΦΤΕΡΟΥ ΚΑΣΑΣ RUBBER WEATHERSTRIP E 5L5 ΛΑΣΤΙΧΟ ΑΕΡΟΦΡΑΓΗΣ ΤΑΜΠΛΑ AIR SEAL GASKET Μ 9042 ΦΡΕΖΑ ΞΕΛΟΥΡΙΣΜΑΤΟΣ 420 MILLING CUTTER aluset

69 P400 SYSTEM Π Ρ Ε Σ Σ Α Κ Ι Σ Υ Σ Τ Η Μ Α Τ Ο Σ P P E R F O R A T O R F O R S Y S T E M C ΠΡΕΣΣΑΚΙ ΕΣΩΤΕΡΙΚΟΥ ΧΩΡΙΣΜΑΤΟΣ P ΦΑΣΕΙΣ ΚΑΤΕΡΓΑΣΙΑΣ ΤΩΝ ΠΡΟΦΙΛ PERFORATOR FOR INTERNAL PARTITION P PERFORATION PHASES FOR PROFILES Α. ΙΑΤΡΗΣΗ ΦΥΛΛΩΝ ΓΙΑ ΣΠΑΝΙΟΛEΤΑ CREMONE HANDLE PERFORATION B. ΙΑΤΡΗΣΗ ΦΥΛΛΩΝ ΓΙΑ ΓΩΝΙΑ ΣΥΝ ΕΣΗΣ ΦΥΛΛΩΝ PERFORATION FOR CORNER JOINT E 0446 & E 0443 A B C D E F G H aluset M 2456 C. ΙΑΤΡΗΣΗ ΦΥΛΛΩΝ ΓΙΑ ΤΑΜΠΛΑ n11 mm PUNCHING FOR n11 mm E. ΙΑΤΡΗΣΗ ΝΤΙΖΑΣ n8 mm TRANSMITTION ROD HOLE n8 mm D. ΙΑΤΡΗΣΗ ΝΤΙΖΑΣ n6 mm TRANSMITTION ROD HOLE n6 mm G. ΚΟΠΤΙΚΟ ΓΙΑ ΝΥΧΑΚΙ ΦΥΛΛΩΝ TRANSMISSION ROD PUNCHING FOR ALL WINGS F. ΙΑΤΡΗΣΗ ΦΥΛΛΩΝ ΓΙΑ ΤΑΜΠΛΑ n6 mm PUNCHING FOR n6 mm aluset H. ΙΑΤΡΗΣΗ ΝΕΡΟΧΥΤΗ Ο ΗΓΩΝ S-280 PUNCHING FOR WATER DRAINAGE HOLE 73
