1 AL 205 ΣΥΡΟΜΕΝΟ AL 205 ALUMINIUM SYSTEMS

2

3 ΠΕΡΙΕΧΟΜΕΝΑ Συρόμενο AL 205 Περιεχόμενα AL 205 ΣΕΛ 3 Περιεχόμενα ΣΕΛ 4-5 Προφίλ Εταιρείας ΣΕΛ 6 Ταυτότητα ΣΕΛ 7 Πλεονεκτήματα ΣΕΛ 8 Μέθοδοι Ελέγχου Ποιότητας ΣΕΛ 9-16 Συνοπτικός Κατάλογος ΣΕΛ Διατομές Προφίλ 1:1 ΣΕΛ Εφαρμογές ΣΕΛ Μέτρα Κοπής ΣΕΛ Εξαρτήματα ΣΕΛ Πρέσσα Κοπής ΣΕΛ Οδηγίες Κατασκευής-Συντήρησης ΣΕΛ 66 Συστήματα ΣΕΛ 67 Παρατηρήσεις - Προτάσεις 3

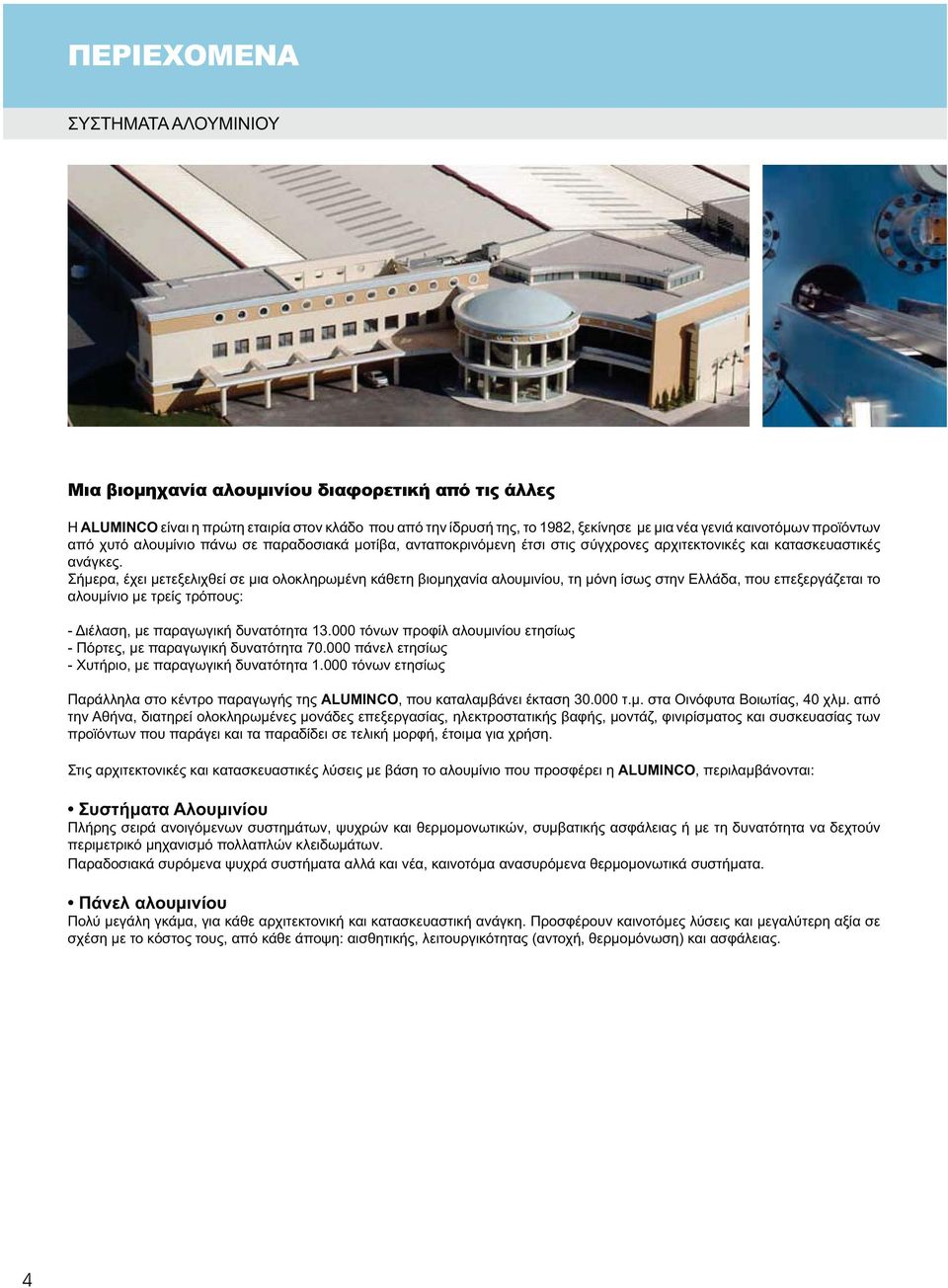

4 ΠΕΡΙΕΧΟΜΕΝΑ Μια βιομηχανία αλουμινίου διαφορετική από τις άλλες Η ALUMINCO είναι η πρώτη εταιρία στον κλάδο που από την ίδρυσή της, το 1982, ξεκίνησε με μια νέα γενιά καινοτόμων προϊόντων από χυτό αλουμίνιο πάνω σε παραδοσιακά μοτίβα, ανταποκρινόμενη έτσι στις σύγχρονες αρχιτεκτονικές και κατασκευαστικές ανάγκες. Σήμερα, έχει μετεξελιχθεί σε μια ολοκληρωμένη κάθετη βιομηχανία αλουμινίου, τη μόνη ίσως στην Ελλάδα, που επεξεργάζεται το αλουμίνιο με τρείς τρόπους: - Διέλαση, με παραγωγική δυνατότητα τόνων προφίλ αλουμινίου ετησίως - Πόρτες, με παραγωγική δυνατότητα πάνελ ετησίως - Χυτήριο, με παραγωγική δυνατότητα τόνων ετησίως Παράλληλα στο κέντρο παραγωγής της ALUMINCO, που καταλαμβάνει έκταση τ.μ. στα Οινόφυτα Βοιωτίας, 40 χλμ. από την Αθήνα, διατηρεί ολοκληρωμένες μονάδες επεξεργασίας, ηλεκτροστατικής βαφής, μοντάζ, φινιρίσματος και συσκευασίας των προϊόντων που παράγει και τα παραδίδει σε τελική μορφή, έτοιμα για χρήση. Στις αρχιτεκτονικές και κατασκευαστικές λύσεις με βάση το αλουμίνιο που προσφέρει η ALUMINCO, περιλαμβάνονται: Συστήματα Αλουμινίου Πλήρης σειρά ανοιγόμενων συστημάτων, ψυχρών και θερμομονωτικών, συμβατικής ασφάλειας ή με τη δυνατότητα να δεχτούν περιμετρικό μηχανισμό πολλαπλών κλειδωμάτων. Παραδοσιακά συρόμενα ψυχρά συστήματα αλλά και νέα, καινοτόμα ανασυρόμενα θερμομονωτικά συστήματα. Πάνελ αλουμινίου Πολύ μεγάλη γκάμα, για κάθε αρχιτεκτονική και κατασκευαστική ανάγκη. Προσφέρουν καινοτόμες λύσεις και μεγαλύτερη αξία σε σχέση με το κόστος τους, από κάθε άποψη: αισθητικής, λειτουργικότητας (αντοχή, θερμομόνωση) και ασφάλειας. 4

5 ΕΤΑΙΡΙΚΟ ΠΡΟΦΙΛ Πόρτες εισόδου Πόρτες ασφαλείας και θωρακισμένες πόρτες για κύριες εισόδους επαγγελματικών κτιρίων ή διαμερισμάτων. Σε παραδοσιακό ή σύγχρονο στυλ και μεγάλη ποικιλία σχεδίων, χρωμάτων και φινιρίσματος. Συστήματα Καγκέλων Για μπαλκόνια, βεράντες και σκάλες. Σε παραδοσιακά και μοντέρνα σχέδια, από χυτό αλουμίνιο, προφίλ αλουμινίου ή τύπου inox συνδυασμένα με γυαλί ή πολυκαρμπονικό. Συστήματα εξωτερικών χώρων Μια μοναδική γκάμα λύσεων για το εξωτερικό των κτιρίων και τον περιβάλλοντα χώρο. Πέργκολες, αίθρια, συστήματα πτυσσόμενων κρυστάλλων, φυσαρμόνικες, στέγαστρα εισόδου, αυλόπορτες κ.α. Επίσης, παράγει μεγάλη ποικιλία από επιτοίχια φανάρια, φωτιστικά δαπέδου και έπιπλα κήπου. Προσηλωμένη στον τομέα της συνεχούς έρευνας και ανάπτυξης προϊόντων και συστημάτων που ανταποκρίνονται ποιοτικά, αισθητικά και λειτουργικά στις απαιτητικές και ταχύτατα εξελισσόμενες αγορές του δυτικού κόσμου. Δεν είναι τυχαίο άλλωστε που η ALUMINCO παρουσιάζει εξαγωγική δραστηριότητα σε 60 χώρες και στις 5 ηπείρους. Προσηλωμένη στην ποιότητα είναι πιστοποιημένη κατά ISO 9001 & ISO Η διαδικασία βαφής βασίζεται στις προδιαγραφές QUALICOAT και SEASIDE CLASS επεξεργασία παραθαλάσσιας κλάσης. Όλα τα συστήματα αλουμινίου και καγκέλων είναι πιστοποιημένα από αναγνωρισμένα ινστιτούτα και διεθνείς οργανισμούς (IFT ROSENHEIM, ΕΚΑΝΑΛ, INSTITUTO GIORDANO,ICC). Παρόλο που η ALUMINCO παράγει μια πολύ μεγάλη γκάμα προϊόντων και καλύπτει όλες σχεδόν τις αρχιτεκτονικές και κατασκευαστικές εφαρμογές, είναι πάντα διαθέσιμη να σχεδιάσει και να κατασκευάσει προϊόντα προσαρμοσμένα στις πιο υψηλές απαιτήσεις, καλύπτοντας τις ιδιαίτερες ανάγκες των πελατών της. 5

6 ΤΑΥΤΟΤΗΤΑ 205 Σύστημα με ιδιαίτερη έμφαση στον σχεδιασμό, στην εξωτερική και ταυτόχρονα στην εσωτερική του αισθητική (Εικ.1). Διακρίνεται για την αντοχή, την λειτουργικότητα, την συμβατότητα των εξαρτημάτων και την ευκολία κατασκευής. Εξωτερικά το σύστημα AL 205 διακρίνεται εύκολα από τα ιδιαίτερα χαρακτηριστικά του. Οι έντονες χαρακτηριστικές γραμμές του το κατατάσσουν σε ξεχωριστή θέση σε σχέση με άλλα συστήματα της αγοράς. Ο τρόπος εξωτερικής σχεδίασης κάνει απόλυτα ευδιάκριτη την ταυτότητα του συστήματος, ξεχωρίζοντας το από τον ανταγωνισμό. Με αφορμή την συνεχή ζήτηση για συστήματα και λύσεις αντικατάστασης παλαιών κουφωμάτων η ALUMINCO προχώρησε στον σχεδιασμό νέων συμπληρωματικών προφίλ στα είδη υπάρχοντα που μας επιτρέπουν την κατασκευή χωνευτών κουφωμάτων σε διάκενο τοιχοποιίας εως 60,8mm με τζάμι και σίτα και έως 94,5mm με τζάμι - σίτα - πατζούρι. (Εικ.1 / Εικ.3 / Εικ.4) Στον εσωτερικό σχεδιασμό, έχει δοθεί μεγάλη έμφαση στην εύκολη και γρήγορη απορροή νερών. Σήμα κατατεθέν του AL 205 είναι η εφαρμογή inox αποσπώμενου οδηγού για μεγαλύτερη αντοχή και καλύτερη κίνηση φύλλου όπου υπάρχει η δυνατότητα χρησιμοποίησης δυο διαστάσεων ράουλων οδηγών (διαμέτρου ρόδας 22mm & 27mm). Ο σχεδιασμός των φύλλων έγινε με έμφαση στην σταθερότητα της κατασκευής. Οι θάλαμοι επιδέχονται γωνίες όλων των τύπων και παρέχουν την δυνατότητα στον κατασκευαστή για γρήγορο μοντάρισμα αφού βιδώνουν στο κέντρο. Το σύστημα περιλαμβάνει μεγάλη γκάμα κύριων και βοηθητικών προφίλ που παρέχουν εναλλακτικές δυνατότητες αποπεράτωσης κατασκευών και στις πιο δύσκολες περιπτώσεις. Πλεονέκτημα αποτελεί το γεγονός ότι το AL 205, όπως κάθε ολοκληρωμένο σύστημα, συνεργάζεται με το ανοιγόμενο σύστημα AL 410 για μεγαλύτερη ελαστικότητα και δυνατότητα προσαρμογής σε ποικίλες κατασκευές(εικ.2). Παράλληλα, επιδέχεται κλειδώματα πολλαπλών σημείων παρέχοντας μέγιστη ασφάλεια. Τέλος, η επιλογή των εξαρτημάτων έγινε με στόχο την υψηλή ποιότητα και τη διασφάλιση της απόλυτης εναρμόνισης και εφαρμογής τους με το σύστημα. Το σύστημα έχει την εγγύηση της εταιρείας ALUMINCO, η οποία με την μακροχρόνια εμπειρία της στο χώρο, υπογράφει για το τελικό αποτέλεσμα. Διπλή υάλωση Λάστιχο σφήνα Γωνία συνδέσεως φύλλου Γωνία συνδέσεως Λάστιχο σίτας Ράουλο σίτας Ράουλο φύλλου Ανοξείδωτος οδηγός Γωνία ευθυγραμμίσεως Βουρτσάκι στεγάνωσης Γωνία ευθυγραμμίσεως σίτας Γωνία ευθυγραμμίσεως οδηγού 6

7 ΠΛΕΟΝΕΚΤΗΜΑΤΑ 205 Εικ. 1 94,5mm Εικ. 2 Τομή τριπλού οδηγού τζάμι-σήτα-πατζούρι. Κατάλληλο για πολύ μικρό άνοιγμα έως 94,5mm. Συνδυασμός ανοιγόμενου AL410 με διπλό οδηγό AL205. Κατάλληλο για κατασκευή σχολικών κτιρίων (επάλληλο με φεγγίτη). 62mm Εικ. 3 60,8mm Εικ. 4 Τομή διπλού οδηγού τζάμι-σήτα. Κατάλληλο για πολύ μικρό άνοιγμα έως 60,8mm. Η αντικατάσταση είναι πλέον γεγονός. Το σύστημα AL205 της ALUMINCO είναι έτοιμο να δώσει λύσεις. 7

8 ΜΕΘΟΔΟΙ ΕΛΕΓΧΟΥ ΠΟΙΟΤΗΤΑΣ ΜΕΘΟΔΟΙ ΕΛΕΓΧΟΥ ΠΟΙΟΤΗΤΑΣ ΠΡΟΪΟΝΤΩΝ ΔΙΕΛΑΣΗΣ ΚΑΙ ΗΛΕΚΤΡΟΣΤΑΤΙΚΗΣ ΒΑΦΗΣ ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Διαστάσεις Για μια κρίσιμη ονομαστική διάσταση 50mm δίνεται ανοχή (+/-) 0,40mm που σημαίνει ότι η διάσταση αυτή μπορεί να κυμανθεί από 49,60 έως 50,40mm. Ευθύτητα Για μια βέργα μήκους 6m δίνεται επιτρεπόμενο βέλος 3mm. Ο έλεγχος μπορεί να γίνει στηρίζοντας την βέργα στις δυο άκρες της επάνω σε ένα επίπεδο πάγκο, έτσι ώστε η απόκλιση να περιοριστεί λόγω του βάρους της. Τότε, το βέλος στην μέση της βέργας δεν πρέπει να ξεπερνά τα 3mm. Στρέβλωση (πέτσικο) Για ένα προφίλ μεσαίων διαστάσεων δίνεται ανοχή στρέβλωσης 2mm στην άκρη βέργας μήκους 5-6m. Για να ελεγχθεί η στρέβλωση, πρέπει η βέργα να τοποθετηθεί σε επίπεδο πάγκο, να κρατηθεί εφαπτόμενη η πλευρά του προφίλ στην μια άκρη και να μετρηθεί η απόκλιση του πάγκου στην άλλη άκρη της βέργας. ΗΛΕΚΤΡΟΣΤΑΤΙΚΗ ΒΑΦΗ Όψη-Εμφάνιση Η επικάλυψη των σημαντικών επιφανειών πρέπει να εξετάζεται από σωστή οπτική γωνία, από απόσταση 2m (οι προδιαγραφές της QUALICOAT αναφέρουν απόσταση 3m). Διάφορα ελαττώματα στην επιφάνεια, δεν πρέπει να είναι ορατά από αυτή την απόσταση. 8

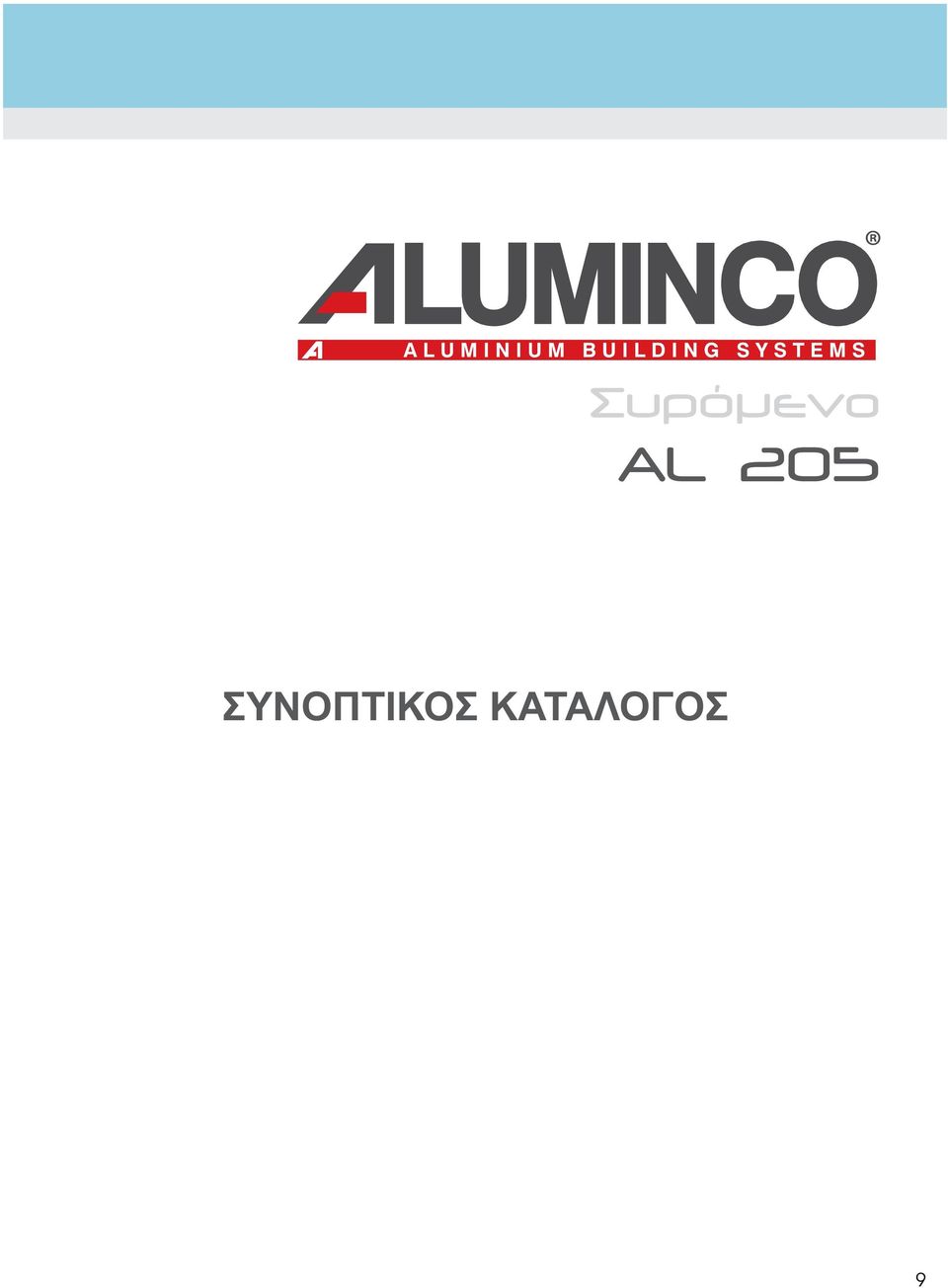

9 Συρόμενο AL 205 ΣΥΝΟΠΤΙΚΟΣ ΚΑΤΑΛΟΓΟΣ 9

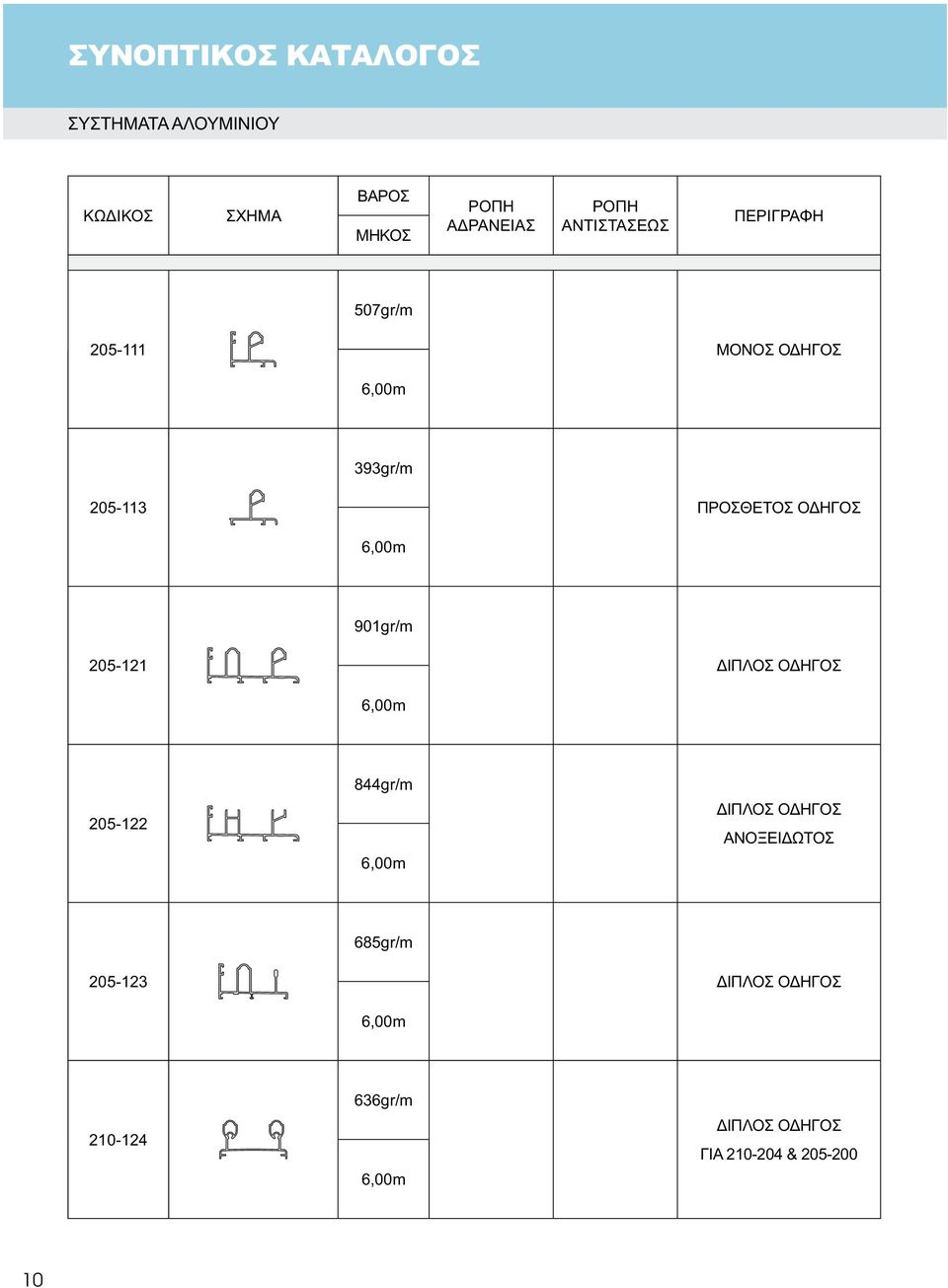

10 ΣΥΝΟΠΤΙΚΟΣ ΚΑΤΑΛΟΓΟΣ ΣΧΗΜΑ ΜΗΚΟΣ ΡΟΠΗ ΑΔΡΑΝΕΙΑΣ ΡΟΠΗ ΑΝΤΙΣΤΑΣΕΩΣ 507gr/m ΜΟΝΟΣ ΟΔΗΓΟΣ 6,00m 393gr/m ΠΡΟΣΘΕΤΟΣ ΟΔΗΓΟΣ 6,00m 901gr/m ΔΙΠΛΟΣ ΟΔΗΓΟΣ 6,00m 844gr/m ,00m ΔΙΠΛΟΣ ΟΔΗΓΟΣ ΑΝΟΞΕΙΔΩΤΟΣ 685gr/m ΔΙΠΛΟΣ ΟΔΗΓΟΣ 6,00m 636gr/m ,00m ΔΙΠΛΟΣ ΟΔΗΓΟΣ ΓΙΑ &

11 ΣΥΝΟΠΤΙΚΟΣ ΚΑΤΑΛΟΓΟΣ ΣΧΗΜΑ ΜΗΚΟΣ ΡΟΠΗ ΑΔΡΑΝΕΙΑΣ ΡΟΠΗ ΑΝΤΙΣΤΑΣΕΩΣ 1157gr/m ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΧΩΝΕΥΤΟΥ 6,00m ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ 1054gr/m ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΑΝ/ΔΩΤΟΥ ΧΩΝΕΥΤΟΥ 6,00m ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ 1252gr/m ,00m ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΕΠΑΛΛΗΛΟΥ ΜΕ ΣΙΤΑ 1150gr/m ΤΡΙΠΛΟΣ ΑΝΟΞΕΙΔΩΤΟΣ ΟΔΗΓΟΣ ΕΠΑΛΛΗΛΟΥ 6,00m ΜΕ ΣΙΤΑ 1262gr/m ,00m ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΕΠΑΛΛΗΛΟΥ 1023gr/m ,00m ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ 11

12 ΣΥΝΟΠΤΙΚΟΣ ΚΑΤΑΛΟΓΟΣ ΣΧΗΜΑ ΜΗΚΟΣ ΡΟΠΗ ΑΔΡΑΝΕΙΑΣ ΡΟΠΗ ΑΝΤΙΣΤΑΣΕΩΣ 532gr/m ,00m ΠΑΡΑΣΤΑΔΑ ΔΙΠΛΟΥ ΟΔΗΓΟΥ 685gr/m ,00m ΠΑΡΑΣΤΑΔΑ ΤΡΙΠΛΟΥ ΟΔΗΓΟΥ 923gr/m Jxx=19,50 cm 4 Wx=4,62 cm 3 Jyy=6,07 cm 4 Wy=3,84 cm 3 ΦΥΛΛΟ ΣΥΡΟΜΕΝΟΥ 6,00m 692gr/m ,00m Jxx=7,79 cm 4 Wx=2,58 cm 3 Jyy=3,90 cm 4 Wy=2,51 cm 3 ΦΥΛΛΟ ΣΥΡΟΜΕΝΟΥ ΓΙΑ ΜΟΝΟ ΤΖΑΜΙ 666gr/m ,00m Jxx=11,26 cm 4 Wx=3,06 cm 3 Jyy=1,02 cm 4 Wy=1,15 cm 3 ΦΥΛΛΟ ΣΙΤΑΣ ΓΙΑ ΟΔΗΓΟ gr/m Jxx=13,70 cm 4 Wx=3,81 cm 3 Jyy=3,20 cm 4 Wy=2,14 cm 3 ΦΥΛΛΟ ΣΙΤΑΣ 6,00m 12

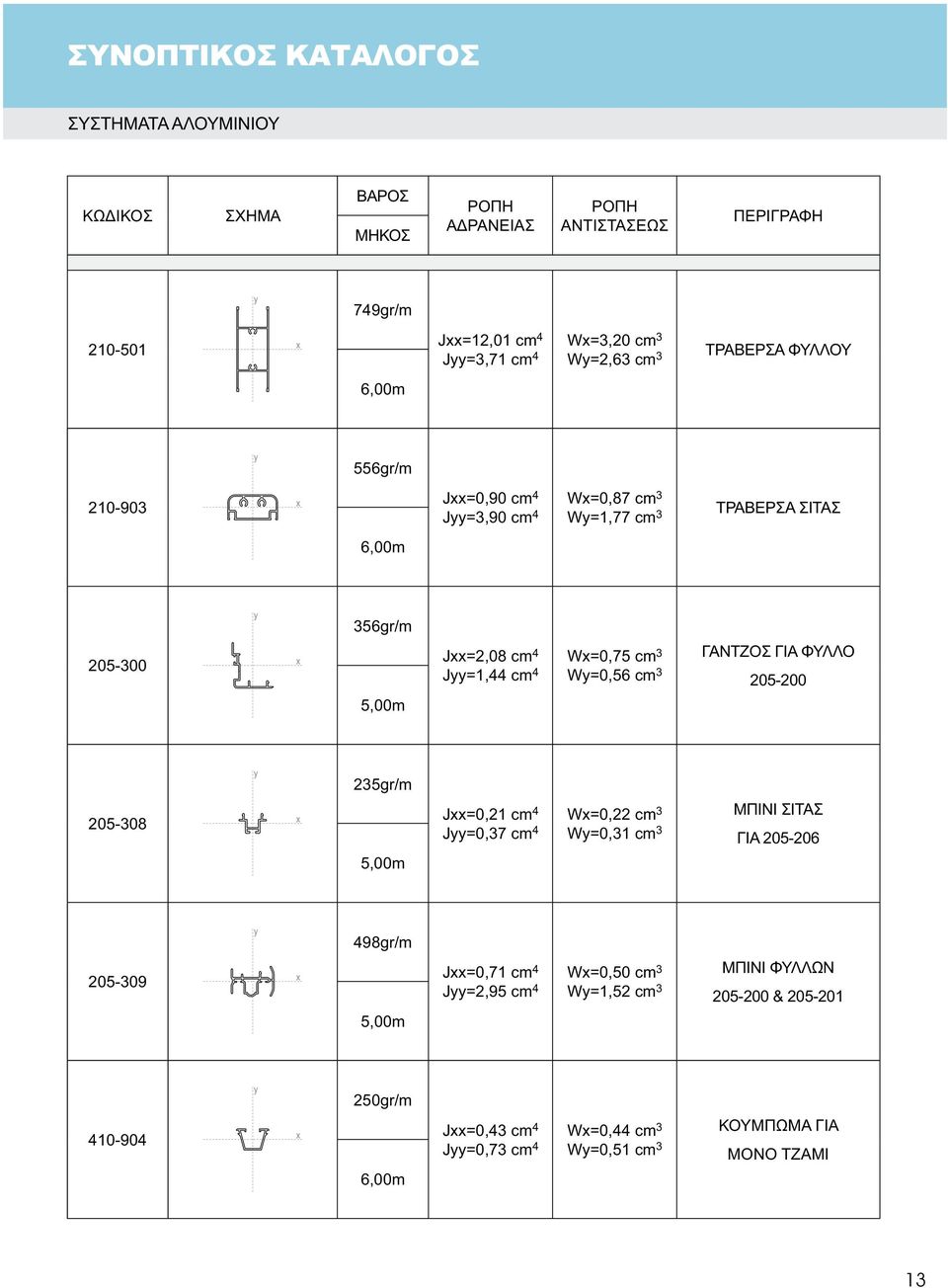

13 ΣΥΝΟΠΤΙΚΟΣ ΚΑΤΑΛΟΓΟΣ ΣΧΗΜΑ ΜΗΚΟΣ ΡΟΠΗ ΑΔΡΑΝΕΙΑΣ ΡΟΠΗ ΑΝΤΙΣΤΑΣΕΩΣ 749gr/m Jxx=12,01 cm 4 Wx=3,20 cm 3 Jyy=3,71 cm 4 Wy=2,63 cm 3 ΤΡΑΒΕΡΣΑ ΦΥΛΛΟΥ 6,00m 556gr/m Jxx=0,90 cm 4 Wx=0,87 cm 3 Jyy=3,90 cm 4 Wy=1,77 cm 3 ΤΡΑΒΕΡΣΑ ΣΙΤΑΣ 6,00m 356gr/m ,00m Jxx=2,08 cm 4 Wx=0,75 cm 3 Jyy=1,44 cm 4 Wy=0,56 cm 3 ΓΑΝΤΖΟΣ ΓΙΑ ΦΥΛΛΟ gr/m ,00m Jxx=0,21 cm 4 Wx=0,22 cm 3 Jyy=0,37 cm 4 Wy=0,31 cm 3 ΜΠΙΝΙ ΣΙΤΑΣ ΓΙΑ gr/m ,00m Jxx=0,71 cm 4 Wx=0,50 cm 3 Jyy=2,95 cm 4 Wy=1,52 cm 3 ΜΠΙΝΙ ΦΥΛΛΩΝ & gr/m ,00m Jxx=0,43 cm 4 Wx=0,44 cm 3 Jyy=0,73 cm 4 Wy=0,51 cm 3 ΚΟΥΜΠΩΜΑ ΓΙΑ ΜΟΝΟ ΤΖΑΜΙ 13

14 ΣΥΝΟΠΤΙΚΟΣ ΚΑΤΑΛΟΓΟΣ ΣΧΗΜΑ ΜΗΚΟΣ ΡΟΠΗ ΑΔΡΑΝΕΙΑΣ ΡΟΠΗ ΑΝΤΙΣΤΑΣΕΩΣ 501gr/m ,00m ΑΡΜΟΚΑΛΥΠΤΡΟ ΧΩΝΕΥΤΟΥ 162gr/m ΠΗΧΑΚΙ ΑΡΜΟΚΑΛΥΠΤΡΟΥ 5,00m ΓΙΑ gr/m ,00m ΑΡΜΟΚΑΛΥΠΤΡΟ ΓΙΑ ΡΟΛΟ 258gr/m ΟΔΗΓΟΣ ΠΑΡΑΣΤΑΔΑΣ 6,00m 255gr/m ΦΥΛΛΟ ΣΙΤΑΣ Α.Τ. (166) 6,00m 129gr/m ΚΑΠΑΚΙ ΦΥΛΛΟΥ ΓΙΑ , ,00m &

15 ΣΥΝΟΠΤΙΚΟΣ ΚΑΤΑΛΟΓΟΣ ΣΧΗΜΑ ΜΗΚΟΣ ΡΟΠΗ ΑΔΡΑΝΕΙΑΣ ΡΟΠΗ ΑΝΤΙΣΤΑΣΕΩΣ 794gr/m ,00m ΠΡΟΦΙΛ ΡΑΜΠΟΤΕ 8,5 mm (8,3m/m 2 ) 1046gr/m ,00m ΠΡΟΦΙΛ ΡΑΜΠΟΤΕ 22,4 mm (9,1m/m 2 ) 408gr/m ΠΕΡΣΙΔΑ 15m/m 2 6,00m 573gr/m ,00m ΠΕΡΣΙΔΑ ΔΙΠΛΗ 12,5m/m 2 674gr/m ,00m ΠΕΡΣΙΔΑ ΔΙΠΛΗ 10m/m 2 334gr/m ΠΕΡΣΙΔΑ 15,6m/m 2 6,00m 15

16 ΣΥΝΟΠΤΙΚΟΣ ΚΑΤΑΛΟΓΟΣ ΣΧΗΜΑ ΜΗΚΟΣ ΡΟΠΗ ΑΔΡΑΝΕΙΑΣ ΡΟΠΗ ΑΝΤΙΣΤΑΣΕΩΣ 543gr/m ΠΕΡΣΙΔΑ 6,00m 392gr/m ES ,00m ΑΝΟΞΕΙΔΩΤΟΣ ΣΩΛΗΝΑΣ ΟΔΗΓΟΥ Ø10 212gr/m PAT ,00m ΣΩΛΗΝΑΣ ΑΛΟΥΜΙΝΙΟΥ ΟΔΗΓΟΥ Ø10 16

17 Συρόμενο AL 205 ΔΙΑΤΟΜΕΣ 1:1 17

18 ΔΙΑΤΟΜΕΣ 1:1 11,70 31,00 31,00 40,00 42, ΜΟΝΟΣ ΟΔΗΓΟΣ ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ ΠΡΟΣΘΕΤΟΣ ΟΔΗΓΟΣ ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 507 gr/m 247 mm 393 gr/m 183 mm 11,70 28,40 11,70 28,40 31,00 31,00 81,00 81, ΔΙΠΛΟΣ ΟΔΗΓΟΣ ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 901 gr/m 400 mm ΔΙΠΛΟΣ ΑΝΟΞΕΙΔΩΤΟΣ ΟΔΗΓΟΣ 844 gr/m 423 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 28,42 34,00 59, ΔΙΠΛΟΣ ΟΔΗΓΟΣ ΓΙΑ & ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 636 gr/m 394 mm 18

19 ΔΙΑΤΟΜΕΣ 1:1 11,80 24,20 31,00 108, ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ -ΠΑΤΖΟΥΡΙ ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 1157 gr/m 512 mm 11,80 24,20 31,00 108, ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΑΝ/ΔΩΤΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ 1054 gr/m 548 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 11,70 28,40 24,20 31,00 115, ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΕΠΑΛΛΗΛΟΥ ΜΕ ΣΙΤΑ ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 1252 gr/m 546 mm 19

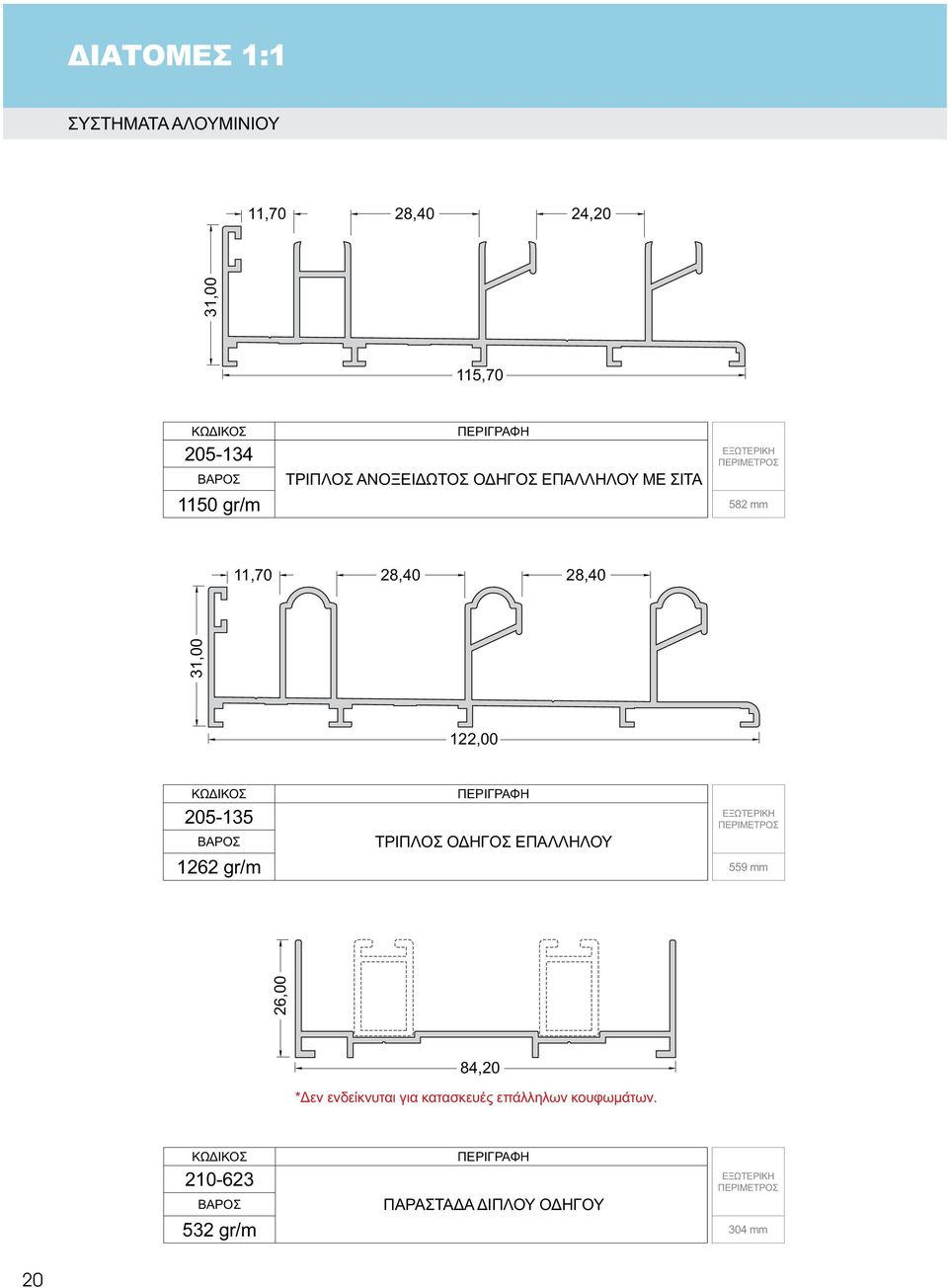

20 ΔΙΑΤΟΜΕΣ 1:1 11,70 28,40 24,20 31,00 115, ΤΡΙΠΛΟΣ ΑΝΟΞΕΙΔΩΤΟΣ ΟΔΗΓΟΣ ΕΠΑΛΛΗΛΟΥ ΜΕ ΣΙΤΑ 1150 gr/m 582 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 11,70 28,40 28,40 31,00 122, ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΕΠΑΛΛΗΛΟΥ 1262 gr/m 559 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 26,00 84,20 *Δεν ενδείκνυται για κατασκευές επάλληλων κουφωμάτων ΠΑΡΑΣΤΑΔΑ ΔΙΠΛΟΥ ΟΔΗΓΟΥ 532 gr/m 304 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 20

21 ΔΙΑΤΟΜΕΣ 1:1 26,00 125,22 *Δεν ενδείκνυται για κατασκευές επάλληλων κουφωμάτων ΠΑΡΑΣΤΑΔΑ ΤΡΙΠΛΟΥ ΟΔΗΓΟΥ 685 gr/m 393 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 24,80 12,00 81,00 60,00 28,29 31, ΦΥΛΛΟ ΣΥΡΟΜΕΝΟΥ ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 923 gr/m 416 mm ΦΥΛΛΟ ΣΥΡΟΜΕΝΟΥ ΓΙΑ ΜΟΝΟ ΤΖΑΜΙ 692 gr/m 368 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 21

22 ΔΙΑΤΟΜΕΣ 1:1 26,90 25,00 70,00 75,00 28,70 28, ΦΥΛΛΟ ΣΙΤΑΣ ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ ΤΡΑΒΕΡΣΑ ΦΥΛΛΟΥ ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 754 gr/m 360 mm 749 gr/m 284 mm 22,40 40,40 44,00 36, ΤΡΑΒΕΡΣΑ ΣΙΤΑΣ ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 556 gr/m 152 mm ΓΑΝΤΖΟΣ ΓΙΑ ΦΥΛΛΟ gr/m 201 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 22

23 ΔΙΑΤΟΜΕΣ 1:1 44,62 34,18 36,54 36, ΓΑΝΤΖΟΣ ΓΙΑ ΦΥΛΛΟ gr/m 220 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ ΓΑΝΤΖΟΣ ΓΙΑ ΦΥΛΛΟ gr/m 191 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 17,60 26,50 24,20 38, ΜΠΙΝΙ ΣΙΤΑΣ ΓΙΑ gr/m 124 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ ΜΠΙΝΙ ΦΥΛΛΩΝ & gr/m 229 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 23

24 ΔΙΑΤΟΜΕΣ 1:1 54,30 48, ΑΡΜΟΚΑΛΥΠΤΡΟ ΓΙΑ ΡΟΛΟ 445 gr/m 281 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ ES gr/m ΑΝΟΞΕΙΔΩΤΟΣ ΣΩΛΗΝΑΣ ΟΔΗΓΟΥ Ø 10 48,90 52,10 34, ΑΡΜΟΚΑΛΥΠΤΡΟ ΧΩΝΕΥΤΟΥ 501 gr/m 283 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ ΠΗΧΑΚΙ ΑΡΜΟΚΑΛΥΠΤΡΟΥ ΓΙΑ ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 162 gr/m 94 mm 24

25 ΔΙΑΤΟΜΕΣ 1:1 25,54 6, ΚΑΠΑΚΙ ΦΥΛΛΟΥ ΓΙΑ , & ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 129 gr/m 74 mm 12,20 PAT gr/m ΣΩΛΗΝΑΣ ΑΛΟΥΜΙΝΙΟΥ ΟΔΗΓΟΥ Ø 10 28, ΦΥΛΛΟ ΣΙΤΑΣ Α.Τ. (166) ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 12, gr/m 148 mm 18,70 13,00 28,80 21, ΚΟΥΜΠΩΜΑ ΓΙΑ ΜΟΝΟ ΤΖΑΜΙ 250 gr/m 149 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ ΟΔΗΓΟΣ ΠΑΡΑΣΤΑΔΑΣ ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 258 gr/m 84 mm 25

26 ΔΙΑΤΟΜΕΣ 1:1 120,00 8,50 124,00 ΕΞΩΤΕΡΙΚΗ / ΠΕΡΙΜΕΤΡΟΣ ΕΠΙΦΑΝΕΙΑ ΠΡΟΦΙΛ ΡΑΜΠΟΤΕ 8,5mm (8,3m/m 2 ) 794 gr/m 293 mm 6557 gr/m 2 110,00 22,40 124,00 ΕΞΩΤΕΡΙΚΗ / ΠΕΡΙΜΕΤΡΟΣ ΕΠΙΦΑΝΕΙΑ ΠΡΟΦΙΛ ΡΑΜΠΟΤΕ 22,4mm (9,1m/m 2 ) 1046 gr/m 368 mm 9464 gr/m 2 64,00 75,00 67,00 83,00 24,80 ΕΞΩΤΕΡΙΚΗ / ΠΕΡΙΜΕΤΡΟΣ ΕΠΙΦΑΝΕΙΑ ΠΕΡΣΙΔΑ 15,6m/m gr/m 225 mm 5210 gr/m 2 24,80 ΕΞΩΤΕΡΙΚΗ / ΠΕΡΙΜΕΤΡΟΣ ΕΠΙΦΑΝΕΙΑ ΠΕΡΣΙΔΑ 15m/m gr/m 250 mm 6150 gr/m 2 26

27 ΔΙΑΤΟΜΕΣ 1:1 57,30 69,70 24,80 ΕΞΩΤΕΡΙΚΗ / ΠΕΡΙΜΕΤΡΟΣ ΕΠΙΦΑΝΕΙΑ ΠΕΡΣΙΔΑ 543 gr/m 188 mm 8145 gr/m 2 80,00 100,00 113,00 93,00 24,80 ΕΞΩΤΕΡΙΚΗ / ΠΕΡΙΜΕΤΡΟΣ ΕΠΙΦΑΝΕΙΑ ΠΕΡΣΙΔΑ ΔΙΠΛΗ 10m/m gr/m 326 mm 6740 gr/m 2 24,80 ΕΞΩΤΕΡΙΚΗ / ΠΕΡΙΜΕΤΡΟΣ ΕΠΙΦΑΝΕΙΑ ΠΕΡΣΙΔΑ ΔΙΠΛΗ 12,5m/m gr/m 200 mm 7250 gr/m 2 27

28 ΔΙΑΤΟΜΕΣ 1:1 ALUMINIUM SYSTEMS - 31,00 11,80 60, ΔΙΠΛΟΣ ΟΔΗΓΟΣ ΤΖΑΜΙ-ΣΙΤΑ( ) 685 gr/m 316 mm ΠΡΟΦΙΛ ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ 11,80 ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 31,00 94, ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΤΖΑΜΙ-ΣΙΤΑ( )-ΠΑΤΖΟΥΡΙ 1023 gr/m 461 mm 17,00 ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 73,60 17,60 17,00 10, ΦΥΛΛΟ ΣΙΤΑΣ 666 gr/m 319 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ ΜΠΙΝΙ ΣΙΤΑΣ ΓΙΑ gr/m 99 mm ΕΞΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ 28

29 Συρόμενο AL 205 ΕΦΑΡΜΟΓΕΣ 1:1 29

30 ΔΥΝΑΤΕΣ ΚΑΤΑΣΚΕΥΕΣ 205 ΕΠΑΛΛΗΛΟ ΣΥΡΟΜΕΝΟ ΤΡΙΦΥΛΛΟ ΕΠΑΛΛΗΛΟ ΕΠΑΛΛΗΛΟ ΜΕ ΑΝΟΙΓΟΜΕΝΟ ΣΕΛ. 32, 33, 40, 42 ΣΕΛ. 41 ΣΕΛ. 31 ΕΠΑΛΛΗΛΟ ΤΖΑΜΙ-ΣΙΤΑ ΧΩΝΕΥΤΟ ΤΖΑΜΙ-ΣΙΤΑ ΧΩΝΕΥΤΟ ΤΖΑΜΙ-ΠΑΤΖΟΥΡΙ ΣΕΛ. 39 ΣΕΛ. 44 ΣΕΛ. 43 ΔΙΦΥΛΛΟ ΧΩΝΕΥΤΟ ΤΖΑΜΙ-ΠΑΤΖΟΥΡΙ ΤΡΙΦΥΛΛΟ ΧΩΝΕΥΤΟ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ ΣΕΛ. 34, 35 ΣΕΛ. 36, 37, 38, 45, 46 30

31 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 Α Α ΤΟΜΗ ΠΟΡΤΑΣ ΚΟΥΖΙΝΑΣ ΜΕ ΕΠΑΛΛΗΛΟ ΣΥΡΟΜΕΝΟ ΠΑΡΑΘΥΡΟ Εξαρτήματα Προφίλ ΤΟΜΗ Α-Α mm

32 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 ΟΡΙΖΟΝΤΙΕΣ ΤΟΜΕΣ ΕΠΑΛΛΗΛΟΥ ΣΥΡΟΜΕΝΟΥ Εξαρτήματα Προφίλ ΤΟΜΗ Α mm 32

33 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 ΟΡΙΖΟΝΤΙΕΣ ΤΟΜΕΣ ΕΠΑΛΛΗΛΟΥ ΣΥΡΟΜΕΝΟΥ Εξαρτήματα Προφίλ ΤΟΜΗ Γ

34 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 Α ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΔΙΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΠΑΤΖΟΥΡΙ Εξαρτήματα Προφίλ ΤΟΜΗ Α

35 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 Γ Γ ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΔΙΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΠΑΤΖΟΥΡΙ Εξαρτήματα Προφίλ ΤΟΜΗ Γ-Γ

36 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 Γ Γ ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΔΙΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ Εξαρτήματα Προφίλ ΤΟΜΗ Γ-Γ

37 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 ΚΑΘΕΤΗ ΤΟΜΗ ΔΙΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ Εξαρτήματα Προφίλ ΤΟΜΗ B mm

38 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 Α ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΔΙΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ Εξαρτήματα Προφίλ ΤΟΜΗ Α

39 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 ΚΑΘΕΤΗ ΤΟΜΗ ΕΠΑΛΛΗΛΟΥ ΣΥΡΟΜΕΝΟΥ ΜΕ ΣΙΤΑ Εξαρτήματα Προφίλ ΤΟΜΗ B mm Δυνατότητα χρήσης επιπλέον γωνίας σύνδεσης. 39

40 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 ΟΡΙΖΟΝΤΙΕΣ ΤΟΜΕΣ ΕΠΑΛΛΗΛΟΥ ΣΥΡΟΜΕΝΟΥ Εξαρτήματα Προφίλ ΤΟΜΗ Α mm ΤΟΜΗ Γ

41 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 ΚΑΘΕΤΗ ΤΟΜΗ ΤΡΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ Εξαρτήματα Προφίλ ΤΟΜΗ B mm

42 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1: mm ΚΑΘΕΤΗ ΤΟΜΗ ΕΠΑΛΛΗΛΟΥ ΣΥΡΟΜΕΝΟΥ Εξαρτήματα Προφίλ ΤΟΜΗ Β-B mm

43 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 Α ΤΟΜΕΣ ΜΟΝΟΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΟΜΗ Α Εξαρτήματα Προφίλ mm ΤΟΜΗ B mm

44 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 ΚΑΘΕΤΗ ΤΟΜΗ ΜΟΝΟΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ Εξαρτήματα Προφίλ ΤΟΜΗ B K mm ,8 mm 44

45 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 ΚΑΘΕΤΗ ΤΟΜΗ ΔΙΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ Εξαρτήματα Προφίλ ΤΟΜΗ B K mm ,5 mm 45

46 ΕΦΑΡΜΟΓΕΣ Κλίμακα 1:1 Γ Γ ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΔΙΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ Εξαρτήματα Προφίλ K ΤΟΜΗ Γ-Γ K

47 Συρόμενο AL 205 ΜΕΤΡΑ ΚΟΠΗΣ 47

48 ΜΕΤΡΑ ΚΟΠΗΣ ΚΟΠΕΣ ΕΠΑΛΛΗΛΟΥ ΣΥΡΟΜΕΝΟΥ ΠΡΟΦΙΛ ΥΨΟΣ (H) ΠΛΑΤΟΣ (L) Τεμ. =2 Τεμ.= Ha=H-48 Τεμ.=4 La=(L+12)/2 Τεμ..=4 H Ha=H-48 Ha Hc ΓΕΜΙΣΜΑ Τεμ.=1 Τεμ./PCS=2 Hc=Ha-100 Lc=La-100 Lc La L 48

49 ΜΕΤΡΑ ΚΟΠΗΣ ΚΟΠΕΣ ΕΠΑΛΛΗΛΟΥ ΣΥΡΟΜΕΝΟΥ ΠΡΟΦΙΛ ΥΨΟΣ (H) ΠΛΑΤΟΣ (L) Τεμ.=2 Τεμ.= Τεμ.=1 H Ha ES Le=L-42 Τεμ.= Ha=H-42 Τεμ.=4 La=(L+38)/2 Τεμ.=4 Hc He=H-42 Τεμ.=2 Τεμ.=2 ΓΕΜΙΣΜΑ Hc=Ha-138 Lc=La-138 Lc La L 49

50 ΜΕΤΡΑ ΚΟΠΗΣ ΚΟΠΕΣ ΤΡΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ ΣΥΡΟΜΕΝΟΥ ΠΡΟΦΙΛ ΥΨΟΣ (H) ΠΛΑΤΟΣ (L) Τεμ.=2 Τεμ.= Ha=H-42 Τεμ.=6 La=(L+118)/3 Τεμ.=6 H Ha He=H-42 Τεμ.=4 Τεμ.=3 Hc ΓΕΜΙΣΜΑ Hc=Ha-138 Lc=La-138 Lc La L 50

51 ΜΕΤΡΑ ΚΟΠΗΣ ΚΟΠΕΣ ΜΟΝΟΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΠΑΤΖΟΥΡΙ ΠΡΟΦΙΛ ΥΨΟΣ (H) ΠΛΑΤΟΣ (L) L Τεμ.=1 Τεμ.=1 Lx Τεμ.=1 H Ha ES Le=2L-21 Τεμ.=2 Hc Ha=H-42 Τεμ.=4 La=L-42 Τεμ.=4 Hg=H Τεμ.=2 Τεμ.=2 ΓΕΜΙΣΜΑ Hc=Ha-138 Lc=La-138 L La Lc 51

52 ΜΕΤΡΑ ΚΟΠΗΣ ΚΟΠΕΣ ΔΙΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΠΑΤΖΟΥΡΙ ΠΡΟΦΙΛ ΥΨΟΣ (H) ΠΛΑΤΟΣ (L) L Τεμ.=1 Lx Τεμ.=1 H Ha ES Le=2L-42 Τεμ.=2 Hc Ha=H-42 Τεμ.=8 La=(L-49)/2 Τεμ.= Hg=H Τεμ.= Hk=H-78 Τεμ.=2 Τεμ.=2 ΓΕΜΙΣΜΑ Hc=Ha-138 Lc=La-138 L La Lc 52

53 ΜΕΤΡΑ ΚΟΠΗΣ ΚΟΠΕΣ ΤΕΤΡΑΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ ΣΥΡΟΜΕΝΟΥ ΠΡΟΦΙΛ ΥΨΟΣ (H) ΠΛΑΤΟΣ (L) Τεμ.=2 Τεμ.= Τεμ.=1 H Ha Hk=H-78 Τεμ.=1 Hc ES Le=L-42 Τεμ.= Ha=H-42 Τεμ.=8 La=(L+111)/4 Τεμ.= He=H-42 Τεμ.=4 Τεμ.=4 ΓΕΜΙΣΜΑ Hc=Ha-138 Lc=La-138 Lc La L 53

54 ΜΕΤΡΑ ΚΟΠΗΣ ΚΟΠΕΣ ΜΟΝΟΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ ΠΡΟΦΙΛ ΥΨΟΣ (H) ΠΛΑΤΟΣ (L) Τεμ.=1 L+300 Τεμ.= Ha=H-42 Τεμ.=4 La=L-42 Τεμ.=4 H Ha Ha=H-42 Τεμ.=2 La=L-42 Τεμ.=2 Hc Hg=H Τεμ.=2 Τεμ.=2 ΓΕΜΙΣΜΑ Hc=Ha-138 Lc=La-138 L La Lc 54

55 Συρόμενο AL 205 ΕΞΑΡΤΗΜΑΤΑ 55

56 ΕΞΑΡΤΗΜΑΤΑ - ΓΩΝΙΕΣ : EA U : ΓΩΝΙΑ ΔΙΕΛΑΣΗΣ (26x10)mm : EA : ΓΩΝΙΑ ΔΙΕΛΑΣΗΣ (27x19)mm ΣΥΣΚΕΥΑΣΙΑ: 100 τεμ. : EA K : ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ (10x14,3)mm ΣΥΣΚΕΥΑΣΙΑ: 80 τεμ. : ES U : ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΟΔΗΓΩΝ (55x3)mm 74,3 14,3 55mm 74,3 ΣΥΣΚΕΥΑΣΙΑ: 150 τεμ ΠΡΟΦΙΛ: : 2194 gr/m ΣΥΣΚΕΥΑΣΙΑ: 150 τεμ. : ES U : ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΟΔΗΓΩΝ (27x3)mm ΣΥΣΚΕΥΑΣΙΑ: 300 τεμ : ΓΩΝΙΑ ΕΠΙΠΕΔΟΤΗΤΑΣ 7mm : EA I INOX 7mm (5.000τεμ.) EA U ΓΑΛΒΑΝΙΖΕ 7mm (40x100τεμ.) 16mm : ΓΩΝΙΑ ΕΠΙΠΕΔΟΤΗΤΑΣ 2000τεμ. : EA I INOX 16mm EA U ΓΑΛΒΑΝΙΖΕ16mm EA A AΛΟΥΜΙΝΙΟΥ16mm 56

57 ΕΞΑΡΤΗΜΑΤΑ ΛΑΣΤΙΧΑ - ΒΟΥΡΤΣΑΚΙΑ - ΡΑΟΥΛΑ : EA mm EA ,5mm EA mm EA mm : ΛΑΣΤΙΧΟ ΤΖΑΜΙΩΝ : ΛΑΣΤΙΧΟ ΓΙΑ ΓΑΝΤΖΟ /311/312 : ES ΣΥΣΚΕΥΑΣΙΑ: 300 m/ρολλό : ES : ΛΑΣΤΙΧΟ ΣΙΤΑΣ ΓΙΑ ΠΡΟΦΙΛ , , , ΣΥΣΚΕΥΑΣΙΑ: 175 m (6kg) : ES (No6) 6mm *ES (No7) 7mm ES (No8) 8mm ES (No10) 10mm ES (No12) 12mm : ΒΟΥΡΤΣΑΚΙ ΣΤΕΓΑΝΩΣΗΣ (* 5mm ΠΛΑΤΗ, ΓΙΑ ΦΥΛΛΟ ) : ΡΑΟΥΛΟ ΓΙΑ ΦΥΛΛΟ : (Α) ES (ΔΙΠΛΟ) (Β) ES (ΜΟΝΟ) ΣΥΣΚΕΥΑΣΙΑ: (Α) 50 τεμ., (Β) 100 τεμ. : ΡΑΟΥΛΟ ΓΙΑ ΦΥΛΛΟ , : (Α) ES (ΔΙΠΛΟ) (Β) ES (ΜΟΝΟ) ΣΥΣΚΕΥΑΣΙΑ: (Α) 100 τεμ., (Β) 150 τεμ. : ΡΑΟΥΛΟ ΜΟΝΟ ΓΙΑ ΦΥΛΛΟ : ES U ΣΥΣΚΕΥΑΣΙΑ: 100 τεμ. 57

58 ΔΙΑΦΟΡΑ ΕΞΑΡΤΗΜΑΤΑ : ΤΑΠΑ ΓΑΝΤΖΟΥ : EA ΣΥΣΚΕΥΑΣΙΑ: 500 τεμ. : ΤΑΠΑ ΓΙΑ ΜΠΙΝΙ : ES ΣΥΣΚΕΥΑΣΙΑ: 100 ζεύγη/pairs : ΑΜΟΡΤΙΣΕΡ ΓΙΑ ΦΥΛΛΟ : ES ΣΥΣΚΕΥΑΣΙΑ: 80 τεμ. : ΑΜΟΡΤΙΣΕΡ ΓΙΑ ΦΥΛΛΟ : ES ΣΥΣΚΕΥΑΣΙΑ: 80 τεμ. : ΑΜΟΡΤΙΣΕΡ ΓΙΑ ΦΥΛΛΟ : ES ΣΥΣΚΕΥΑΣΙΑ: 120 τεμ. : ΑΜΟΡΤΙΣΕΡ ΓΙΑ ΦΥΛΛΟ : ES M ΣΥΣΚΕΥΑΣΙΑ: 200 τεμ. 58

59 ΔΙΑΦΟΡΑ ΕΞΑΡΤΗΜΑΤΑ : ΑΠΟΣΤΑΤΗΣ ΠΕΡΣΙΔΑΣ : EΑ Μ ΣΥΣΚΕΥΑΣΙΑ: 600 τεμ. : ΤΑΚΟΣ ΣΤΕΓΑΝΩΣΗΣ ΕΠΑΛΛΗΛΟΥ 28mm : ES ΣΥΣΚΕΥΑΣΙΑ: 100 τεμ. : ΤΑΚΟΣ ΣΤΕΓΑΝΩΣΗΣ ΕΠΑΛΛΗΛΟΥ 40mm : ES ΣΥΣΚΕΥΑΣΙΑ: 70 τεμ. : (Α) ES ,5mm (Β) ES ,5mm (Γ) ES mm (Δ) ES mm : STOP ΑΛΟΥΜΙΝΙΟΥ ΣΥΣΚΕΥΑΣΙΑ: (Α) 500 τεμ., (Β) 300 τεμ., (Γ) 300 τεμ., (Δ) 200 τεμ. : ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΣΥΝΔΕΣΗΣ ΦΥΛΛΟΥ ΣΙΤΑΣ Α.Τ : ES ΣΥΣΚΕΥΑΣΙΑ: 1000 τεμ. : ΧΩΝΕΥΤΗ ΚΛΕΙΔΑΡΙΑ ΣΥΡΟΜΕΝΟΥ : ES ΣΥΣΚΕΥΑΣΙΑ: 50 τεμ. 59

60 ΔΙΑΦΟΡΑ ΕΞΑΡΤΗΜΑΤΑ : ΚΛΕΙΔΑΡΙΑ ΣΠΑΝΙΟΛΕΤΑΣ ΣΥΡΟΜΕΝΟΥ : ES ΣΥΣΚΕΥΑΣΙΑ: 50 τεμ. : ΧΟΥΦΤΑ ΣΥΡΟΜΕΝΟΥ : ES ΣΥΣΚΕΥΑΣΙΑ: 50 τεμ. : ΜΗΧΑΝΙΣΜΟΣ ΚΑΡΕ ΣΥΡΟΜΕΝΩΝ : ES U ΣΥΣΚΕΥΑΣΙΑ: 1 τεμ. : ΚΙΤ 205 ΓΙΑ ΦΥΛΛΟ : ES Κ ΣΥΣΚΕΥΑΣΙΑ: 50 τεμ. : Α) ΝΤΙΖΑ 4 ΣΗΜΕΙΩΝ 205 ΓΙΑ ΦΥΛΛΟ Β) ΝΤΙΖΑ 6 ΣΗΜΕΙΩΝ 205 ΓΙΑ ΦΥΛΛΟ : (Α) ES U (Β) ES U ΣΥΣΚΕΥΑΣΙΑ: 1 τεμ. : Α) ΝΤΙΖΑ 2 ΣΗΜΕΙΩΝ ΙΝΟΧ 205 Β) ΝΤΙΖΑ 3 ΣΗΜΕΙΩΝ ΙΝΟΧ 205 : (Α) ES I (Β) ES I ΣΥΣΚΕΥΑΣΙΑ: 1 τεμ. 60

61 Συρόμενο AL 205 ΕΡΓΑΛΕΙΑ ΣΥΣΤΗΜΑΤΟΣ & ΥΛΙΚΑ ΣΥΝΘΕΣΗΣ 61

62 ΠΡΕΣΣΑ ΚΟΠΗΣ ΣΥΡΟΜΕΝΩΝ ALUMINCO ΣΥΡΟΜΕΝΟ 210 ΕΑ 010-3PSD Α. ΚΟΠΤΙΚΟ ΝΕΡΟΧΥΤΗ Β. ΤΡΥΠΗΤΙΚΟ ΓΩΝΙΑΣ ΣΥΝΔΕΣΕΩΣ ΟΔΗΓΟΥ Γ. ΧΑΝΤΡΩΜΑ ΟΔΗΓΟΥ ΠΑΡΑΣΤΑΔΑΣ Δ. ΚΟΠΤΙΚΟ ΧΑΝΤΡΩΜΑΤΟΣ ΜΠΙΝΙΟΥ Ε. ΞΕΛΟΥΡΙΣΤΙΚΟ ΝΥΧΙΩΝ ΓΑΝΤΖΟΥ Ζ. ΤΡΥΠΗΤΙΚΟ ΓΩΝΙΑΣ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ Η. ΚΟΠΤΙΚΟ ΤΑΠΑΣ ΓΑΝΤΖΟΥ 62

63 ΕΞΑΡΤΗΜΑΤΑ / ΠΡΕΣΣΑ ΚΟΠΗΣ ΣΥΡΟΜΕΝΩΝ Α/Α ΕΞΑΡΤΗΜΑΤΟΣ ΤΙΜΗ 1 EA ΚΟΠΤΙΚΟ ΝΕΡΟΧΥΤΗ (ΑΝΩ) 27,00 2=34 EA ΚΟΠΤΙΚΟ ΝΕΡΟΧΥΤΗ (ΚΑΤΩ) 39,70 3 EA ΤΑΚΑΚΙ ΝΕΡΟΧΥΤΗ 4,20 4 EA ΤΡΥΠΗΤΙΚΟ ΟΔΗΓΟΥ (ΑΝΩ) 10,00 5=7 EA ΕΞΩΛΚΕΑΣ ΟΔΗΓΟΣ ΚΑΣΑΣ 8,90 6 EA ΤΡΥΠΗΤΙΚΟ ΟΔΗΓΟΥ (ΚΑΤΩ) 28,50 8=9 EA ΚΟΠΤ.ΔΙΦΥΛΛΟΥ ΜΠΙΝΙ (ΑΝΩ) 23,10 10 EA ΚΟΠΤ.ΔΙΦΥΛΛΟΥ ΜΠΙΝΙ (ΚΑΤΩ) 50,10 11 EA ΤΑΚΑΚΙ 4,20 12 EA ΒΙΔΑ ΑΛΛΕΝ 1,90 13 EA ΠΡΟΣΘΗΚΗ 4,20 14=15 EA ΤΡΥΠΗΤΙΚΟ ΓΩΝΙΑΣ ΣΥΝΔΕΣΕΩΣ (ΑΝΩ) 23,10 16 EA ΕΞΩΛΚΕΑΣ 8,10 17 EA ΤΡΥΠΗΤΙΚΟ ΓΩΝΙΑΣ ΣΥΝΔΕΣΕΩΣ (ΚΑΤΩ) 31,60 18 EA ΔΥΧΑΛΛΟ - ΑΠΟΣΤΑΤΙΚΟ 2,30 19=20 EA ΚΟΠΤΙΚΟ ΤΑΠΑΣ (ΑΝΩ) 28,50 21 EA ΕΞΩΛΚΕΑΣ ΤΑΠΑΣ 8,90 22 EA ΚΟΠΤΙΚΟ ΤΑΠΑΣ (ΚΑΤΩ) 38,50 23 EA ΤΑΚΟΣ 27,00 24 EA ΚΟΠΤΙΚΟ ΝΕΥΡΩΝ ΓΙΑ ΜΠΙΝΙ ΑΠΛΟ (ΑΝΩ) 23,10 25=26 EA ΚΟΠΤΙΚΟ ΝΕΥΡΩΝ ΜΠΙΝΙ (ΚΑΤΩ) 50,10 27 EA ΚΑΠΑΚΙ ΠΡΕΣΣΑΣ 47,00 28 EA ΣΩΜΑ ΠΡΕΣΣΑΣ 100,90 29 EA ΤΡΥΠΗΤΙΚΟ ΠΑΡΑΣΤΑΔΑΣ (ΑΝΩ) 23,10 30 EA ΤΡΥΠΗΤΙΚΟ ΠΑΡΑΣΤΑΔΑΣ (ΚΑΤΩ) 28,50 31 EA ΠΡΟΣΘΗΚΗ ΤΑΚΟΥ 2,30 32 EA ΠΡΟΣΘΗΚΗ ΤΡΥΠΗΤΙΚΟΥ 4,20 33 EA ΠΡΟΣΘΗΚΗ ΣΤΗΡΙΞΗΣ ΚΟΠΗΣ ΝΕΥΡΩΝ ΠΡΟΦΙΛ 1,90 34 EA ΕΞΩΛΚΕΑΣ ΝΕΡΟΧΥΤΗ 8,20 35 EA ΠΡΟΣΘΗΚΗ ΠΡΟΣΘΑΦΑΙΡΕΣΗΣ ΠΥΡΟΥ 1,90 36 EA ΠΡΟΣΘΗΚΗ ΠΡΟΣΘΑΦΑΙΡΕΣΗΣ ΠΥΡΟΥ 2,10 63

64 ΟΔΗΓΙΕΣ ΚΑΤΑΣΚΕΥΗΣ - ΣΥΝΤΗΡΗΣΗ ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΚΑΤΑΣΚΕΥΗ ΤΩΝ ΚΟΥΦΩΜΑΤΩΝ 1. Ο αλουμινοκατασκευαστής θα πρέπει πάντοτε να γνωρίζει όλη την γκάμα των προφίλ, καθώς και τις δυνατότητες αυτών. 2. Να δίνει λύσεις και να προτείνει την κατάλληλη κατασκευή για κάθε περίπτωση. 3. Να κατασκευάζει και να τοποθετεί την κατάλληλη ψευτόκασα, ανάλογα με τον τύπο του κουφώματος. 4. Να υπολογίζει πάντοτε έναν αέρα μεταξύ ψευτόκασας και κουφώματος, της τάξεως των 2,5 έως 3mm από κάθε πλευρά (λαμβάνοντας υπόψη το περιμετρικό λάστιχο θερμοδιακοπής), για την εύκολη τοποθέτηση και ευθυγράμμιση του κουφώματος. Και παράλληλα για την καλύτερη μόνωση με την εισχώρηση της αρμόκολλας στο εσωτερικό του κενού, από ότι αν τοποθετηθεί μόνο επιφανειακά. 5. Να κόβει και να χαντρώνει σωστά τα προφίλ και να προστατεύει αυτά τα σημεία τομής με αντιδιαβρωτικά υλικά για την αποφυγή διάβρωσης. 6. Να τοποθετεί αρμόκολλα στα φάλτσα των προφίλ κατά την συναρμογή, έτσι ώστε να δημιουργεί στεγανά και να οδηγεί το νερό στο εξωτερικό μέρος του κουφώματος διαμέσου των νεροχυτών. 7. Επίσης, να τοποθετεί σιλικόνη στο κάτω μέρος του κουφώματος, μεταξύ κάσας και μαρμάρου, έτσι ώστε να απαγορεύει την είσοδο νερού στο εσωτερικό μέρος του κτιρίου. 8. Να δημιουργεί πάντοτε τους απαραίτητους νεροχύτες, με βάση την περιοχή και την θέση του κουφώματος για καλύτερη στεγανοποίηση. 9. Να ανοίγει οπές για την αποφυγή διάβρωσης και την απορροή των επικαθίσεων στο κάτω μέρος κάθε φύλλου παντζουριού. 10. Να χρησιμοποιεί πάντοτε τα σωστά εξαρτήματα (μηχανισμούς κλπ), που αναφέρονται στους καταλόγους. 11. Να δίνει περισσότερο βάρος στα λάστιχα στεγανοποίησης, ζητώντας να είναι από E.P.D.M. 12. Να τακάρει σωστά τους υαλοπίνακες για την αποφυγή κρεμάσματος της κατασκευής. 13. Να ζητά την βοήθεια των τεχνικών στην περίπτωση μιας δύσκολης κατασκευής για την αποφυγή προβλήματος. Σημείωση : Τα λάστιχα που χρησιμοποιούνται στα κουφώματα θα πρέπει να είναι κουμπωτά, για να μπορούν να αντικατασταθούν στην πάροδο του χρόνου. 64

65 ΟΔΗΓΙΕΣ ΚΑΤΑΣΚΕΥΗΣ - ΣΥΝΤΗΡΗΣΗ ΟΔΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΚΟΥΦΩΜΑΤΩΝ Ο τακτικός καθαρισμός των βαμμένων προφίλ θα διατηρήσει την βαφή σε ικανοποιητική κατάσταση. Ο καθαρισμός είναι αναγκαίος όταν οι επικαθίσεις σκόνης ή άλλων ρύπων είναι εμφανείς στην επιφάνεια τους και θα πρέπει να γίνεται με νερό και ελαφρύ απορρυπαντικό, το ph των οποίων θα πρέπει να είναι 5-5,8. Το περιοδικό καθάρισμα θα πρέπει να γίνεται με σφουγγάρι και νερό που περιέχει ουδέτερο διαβρεκτικό παράγοντα, ακολουθούμενο από ξέβγαλμα με καθαρό νερό. Τα προϊόντα καθαρισμού δεν πρέπει να προσβάλλουν την επιφάνεια ούτε να αλλάζουν την εμφάνιση της. Σκληρό σφουγγάρι, σύρμα ή διαλυτικά καθαριστικά βλάπτουν την εμφάνιση, ενώ σημαντικό παράγοντα αποτελεί και η περιοχή στην οποία βρίσκεται η οικοδομή. Ειδικά στις βιομηχανικές και παραθαλάσσιες περιοχές, η συχνότητα καθαρισμού πρέπει να είναι αντίστοιχη της συχνότητας επικάθισης των διαφόρων ρύπων ή αλάτων αντίστοιχα, λόγω της έντονης διαβρωτικής επίδρασής τους. Επισημαίνεται ότι οικοδομικά αλκαλικά υλικά, όπως τσιμέντο, άσβεστος και γύψος, δεν θα πρέπει να μένουν προσκολλημένα στην βαφή. Επίσης, πρέπει να αποφεύγεται η επικόλληση διαφόρων μη εγκεκριμένων σελοτέιπ κατευθείαν στην βαφή. Το φίλμ προστασίας που τοποθετείται στο εργοστάσιο είναι κατάλληλο για χρήση. Προσοχή όμως, πρέπει να αφαιρείται αμέσως μετά την τοποθέτηση του κουφώματος, καθώς η έκθεση του στον ήλιο μπορεί να δημιουργήσει πρόβλημα κατα την αποκόλληση του φίλμ. Η τήρηση όλων των παραπάνω καθώς και η χρήση της ειδικής κόλλας στα σημεία που η βαφή έχει καταστραφεί (λόγω της κατεργασίας των προφίλ), θα βοηθήσουν στο να διατηρηθεί η αρχική στιλπνότητα της βαφής και να αποφευχθούν πιθανά προβλήματα διάβρωσης. 65

66 ΣΥΣΤΗΜΑΤΑ 66

67 ΠΑΡΑΤΗΡΗΣΕΙΣ - ΠΡΟΤΑΣΕΙΣ ΠΡΟΣ: ΤΜΗΜΑ ΕΡΕΥΝΑΣ ΚΑΙ ΑΝΑΠΤΥΞΗΣ ΑΠΟ: Ονοματεπώνυμο Διεύθυνση Τηλέφωνο FAX: ΠΑΡΑΤΗΡΗΣΕΙΣ - ΣΥΜΒΟΥΛΕΣ - ΠΡΟΤΑΣΕΙΣ ΤΗΛ: ΓΡΑΜΜΗ ΤΕΧΝΙΚΗΣ ΚΑΛΥΨΗΣ
